Пленочный теплый пол под ламинат: монтаж и технология укладки пошагово

Особенности отопительной системы

Грамотная укладка пленочного теплого пола под ламинат предполагает, что она будет выполнена с учетом всех нюансов комбинирования двух конструкций. В своей работе греющее оборудование использует ик-волны. Внутри тонкого многослойного полотнища запаяны излучатели, испускающие волны инфракрасного диапазона. Они движутся вверх, где задерживаются массивными предметами. В данном случае напольным покрытием. Оно аккумулирует в себе тепло, постепенно отдавая его воздуху.

Излучение генерируют собранные в несколько полос карбоновые излучатели. В более мощных системах полотно сплошное. В любом случае по его краю располагаются токопроводящие шины из биметалла, которые отвечают за передачу электроэнергии на нагреватель. Мощность оборудования варьируется в пределах от 120 до 230 Вт. Разнятся размеры и толщина полотнищ.

Последний показатель не превышает 2 мм, что позволяет без проблем монтировать материал под любым покрытием. Ширина стандартной пленки может быть 100, 80, 60 и 50 см. Для удобства использования полотно поделено на сегменты, между которыми его можно разрезать. Средняя длина такого фрагмента составляет 20 см. Таким образом, при необходимости можно смонтировать греющий пол любой, даже очень сложной формы.

Instagram big_remont

Пленочный пол под ламинат: что учесть при выборе покрытия

Стандартные ламели нельзя монтировать на нагреватели. Причин тому несколько:

• Панели обладают низкой теплопроводностью, что будет препятствовать обогреву помещения.
• Под воздействием высокой температуры геометрия пластин может изменяться, в результате поверхность может покоробиться.
• При нагреве искусственное покрытие может выделять токсичные вещества.

Все это достаточно серьезные причины, чтобы отказаться от его использования. Однако существуют специальные модели материала, предназначенные для укладки на обогреватель.

Для них разработана особая маркировка, которую обязательно наносят на упаковку. Еще один важный момент: обязательное наличие замков на ламелях. Они должны быть уложены только по технологии плавающего пола, то есть без связи с основанием. Наклеивать ламинат в этом случае нельзя.

Instagram vsetepliepoli

Правила размещения греющего полотна

Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.

• На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотные ковры и т.п. Система на таких участках перегревается и может выйти из строя.
• Тяжелые предметы, вроде габаритной бытовой техники и мебели, не должны стоять над ик-полотном. Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
• Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
• Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.

Оптимально уложить греющее полотнище на расстоянии 0,5-0,6 м от каждой стены. Это позволит в дальнейшем безболезненно делать перестановку мебели, если таковая потребуется.

Instagram major19ov

Инфракрасный пленочный теплый пол под ламинат: технология грамотной укладки

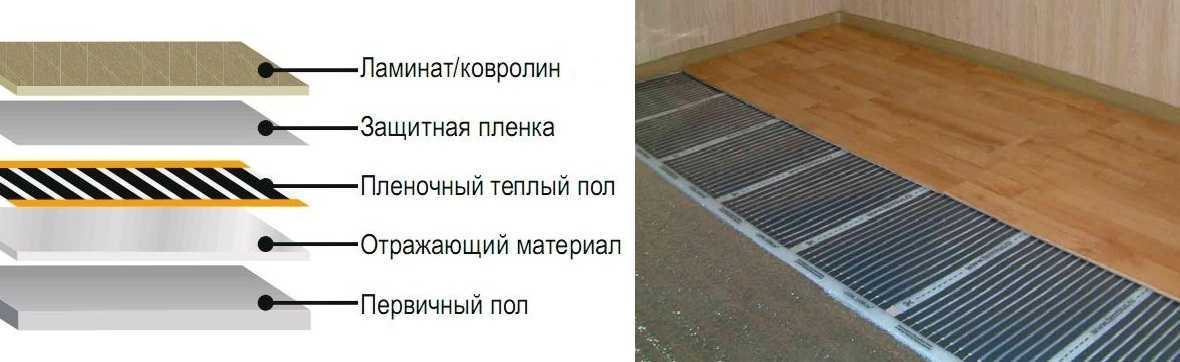

Отопительная система представляет собой своеобразный слоеный пирог, который важно правильно уложить. Рассмотрим пошагово, как это сделать.

Шаг 1. Обустраиваем основание

Оно должно быть сухим, ровным и твердым. Ламинат можно укладывать только на выровненную основу. Поэтому, если перепады высоты превышают 2 мм на погонный метр, придется провести дополнительные работы. Для выравнивания бетонной стяжки оптимально залить ее нивелирующей смесью и дождаться полного высыхания. Деревянную поверхность проще всего выровнять фанерой.

Instagram albastroy

Шаг 2. Кладем теплоизоляцию

Для нормального функционирования системы необходимо обустроить теплоотражающий слой. Стандартная в таких случаях алюминиевая фольга не подходит. Это объясняется тем, что нагреватель электрический, следовательно, подложка не должна проводить ток. Иначе возможны несчастные случаи. В качестве изолятора выбирают пенополиэтилен или пробку с нанесенным на нее отражающим слоем.

Перед укладкой материала тщательно очищаем основу от мусора и пыли.

Использование пылесоса обязательно. На чистую поверхность расстилаем полосы изолятора. Закрываем всю площадь помещения, даже если ик-пленка будет уложена не везде. Полотнища укладываем встык одно к другому с небольшим заходом на стены. Во избежание подвижек изолятора фиксируем его скотчем или закрепляем прямо к основе степлером.

Instagram caleo_global

Шаг 3: Раскладываем пленку

Раскатываем полосы, ориентируя их вдоль самых длинных сторон комнаты. Таким образом удастся минимизировать количество соединений контактов. При необходимости отрезаем полотно, но только по специальным участкам, которые обозначены маркировкой. В процессе укладки следим, чтобы целостность элементов не нарушалась. Полотно следует стелить так, чтоб не получалось нахлестов.

Медные токоведущие шины при укладке должны лечь вниз блестящей стороной. Это необходимо для дальнейшего соединения контактов. Полотнища обязательно фиксируются к подложке с помощью скотча.

После того, как все нагреватели будут разложены, определяем, какие шины будут соединяться с кабелем. Все незадействованные в коммутации участки сразу же тщательно изолируем. Для этого закрываем их битумной лентой, которая должна входить в комплект оборудования.

Instagram foton_electrika_irk

Шаг 4: Ставим термодатчик

Для корректной работы системы элемент располагают в наиболее холодной точке помещения. Причем он должен находиться на середине ширины полосы, так, чтобы расстояние от ее краев было одинаковым. Нельзя ставить датчик близко к стене. Между ними должно быть минимум 500 мм. Еще один важный момент. Если штатного кабеля устройства недостаточно для того, чтобы уложить его в выбранном месте, следует подобрать другое. Наращивать провод запрещено.

Вырезаем в подложке паз под корпус датчика и канал под монтаж его кабеля. Ставим элемент на место так, чтобы он располагался на карбоновом нагревателе.

Фиксируем прибор битумной лентой, протягиваем от него кабель до терморегулятора. Пленку раскладываем и закрепляем к подложке.

Instagram md.group.kz

Шаг 5. Устанавливаем клеммы

На участках, где излучающее оборудование будет подключаться к цепи, нужно поставить особые зажимы-клеммы. Чаще всего они имеют вид клипсы. В этом случае верхний лепесток элемента вставляем в контактный разрез пленки, а нижний заводим под нее. Затем берем плоскогубцы и плотно, но аккуратно обжимаем клемму, обеспечивая ей надежный контакт с медной шиной. Иногда встречаются другие типы соединений, правила их сборки нужно посмотреть в инструкции к оборудованию.

Instagram md.group.kz

Шаг 6. Подключаем кабель

Протягиваем провод, размещая его около участков подключения. Обычно кабели выводятся на одну сторону системы: так удобнее соединять их с нагревателями. Хотя возможен и вывод нулевого и фазного провода на противоположные стороны комнаты. В этом случае нужно особенно внимательно проводить подключение, чтобы не выбрать одну токопроводящую шину для коммутации обоих контактов.

Концы уложенных кабелей зачищаем от изоляции примерно на 1 см и вставляем в контактную клемму. Обжимаем получившееся соединение плоскогубцами. Надежно изолируем его с помощью битумной ленты. Наклеиваем полоски сверху и снизу контакта, аккуратно обжимаем. В результате должна получиться водонепроницаемая капсула, защищающая соединение от возможного попадания воды.

Instagram elektromontazhplius

Шаг 7. Подключаем терморегулятор

Технология укладки греющего пола предполагает, что все кабели должны сойтись в одной точке. Там, где они подходят к терморегулятору. Он может обслуживать сразу несколько участков системы, в этом случае крайне важно грамотно выбрать фурнитуру для подключения. Это должны быть только сертифицированные клеммные узлы, самодельные скрутки недопустимы.

Блок управления терморегулятора оснащен специальными разъемами, к которым присоединяются провода. Для предупреждения ошибок разработаны пиктограммы, обозначающие участки коммутации заземления, нагрузки и напряжения питания. После соединения каждый кабель укладываем в специальный канал и закрепляем терморегулятор на место.

Instagram elektromontazhplius

Шаг 8. Пробный запуск системы

Проверяем целостность и правильность всех выполненных соединений и проводим пуск греющего пола. Если все сделано правильно, он должен нормально работать. При выявлении каких-либо проблем, следует исправить все недочеты и повторно запустить оборудование. Для наглядности предлагаем видео монтажа пленочного теплого пола под ламинат.

Шаг 9. Укладываем покрытие

Нагреватели не переносят воздействие воды, поэтому необходимо положить на полотно  изоляцию. Достаточно будет пластиковой пленки в 200 мкм, которая защитит от влаги и не задержит ик-излучение.

Материал режем на полосы нужной длины и раскладываем поверх греющей конструкции с небольшим нахлестом. Обязательно проклеиваем их скотчем.

Теперь можно начинать монтировать покрытие. Как укладывать выбранную модель ламината, нужно посмотреть на упаковке. Производитель обязательно дает рекомендации для получения лучшего результата. При работе следует соблюдать определенную осторожность, чтобы случайно не испортить пленочный обогреватель.

Instagram rostov_daewoo_enertec

Отзывы про пленочный теплый пол под ламинат хорошие. Покрытие, несмотря на то, что является неплохим теплоизолятором, при правильном подборе материалов и грамотном монтаже активно аккумулирует ик-излучение и быстро нагревает помещение. А его привлекательный вид и приятная фактура делают обогревающий пол не только функциональным, но и красивым.

Материал подготовила

Инна Ясиновская

Плёночный тёплый пол под ламинат

Покрытие пола из ламинированных панелей стремительно набирает популярность среди хозяев жилья. Оно красиво практично, цены на него отличаются доступностью даже для семей с не слишком высоким уровнем дохода. Достоверная, практически неотличимая имитация натуральной древесины привносит в интерьер помещения дополнительные нотки комфорта и уюта. Однако до природной теплоты дерева композитным материалам все же еще очень далеко. Не беда – есть эффективное решение подобной проблемы – плёночный тёплый пол под ламинат.

Плёночный тёплый пол под ламинат

Из всех видов теплых полов именно инфракрасный пленочный в этих условиях будет оптимальным – он как будто специально создан для укладки под ламинированное покрытие. Если присовокупить сравнительную простоту его монтажа, то сомневаться не стоит – смело выбирайте этот вариант.

Содержание

1. Инфракрасный теплый  пол – принцип работы и основные достоинства
2. Комплект инфракрасного теплого  пола
3. Правильно составленная схема – залог успешной работы
4. Подготовка поверхности для монтажа инфракрасного пола
5. Укладка и коммутация пленочных  инфракрасных излучателей
6. Подключение к терморегулятору и особенности пуска системы обогрева
7. Видео: мастер-класс по укладке инфракрасной пленки под ламинат

Инфракрасный теплый пол – принцип работы и основные достоинства

Итак, что же из себя представляет пленочный инфракрасный пол, и почему именно он является оптимальным для ламинированного покрытия?

Большинство существующих систем отопления основаны на принципе прямого теплообмена. Так, например, привычные всем батареи передают тепловую энергию воздуху, который в процессе естественной или принудительной конвенции распространяет ее по помещению. Инфракрасное тепловое излучение в этом случае сводится к минимуму.

Нечто аналогичное происходит и в водяных или электрических системах «тёплого пола». Отличие только в том, что нагревается не радиатор, а толща стяжки, в которой расположены трубы или греющий кабель. От нее тепло передается настеленному покрытию, и лишь потом от его поверхности идет обогрев воздуха в помещении.

Подобная система обладает большой инертностью – много энергоресурсов затрачивается на предварительный прогрев пола, правда, и остывание происходит также не мгновенно, а в течение определенного времени, что обуславливает достаточную экономичность такого принципа отопления.

Пленочные инфракрасные обогреватели работают по совершенно иному принципу. Между двух плотных прозрачных полиэстерных слоев расположены параллельные полосы из специальной карбоновой пасты.   Каждая из таких полосок с обеих сторон подключена с токопроводящей медной шине, на которую подаётся сетевое напряжение питания. При прохождении через такой элемент переменного тока он, не особо нагреваясь сам по себе, создает поток инфракрасного излучения, достаточно «жесткого», с длиной волны порядка 5 ÷ 20 мкм. Этот поток лучевой энергии способен нагревать любые поверхности или предметы на своем пути. Таким образом, расходуемая энергия не затрачивается на процесс передачи тепла на определенное расстояние. Чтобы было понятней, можно привести классический пример – точно так же действуют инфракрасные солнечные лучи, нагревая все, на что они попадают.

Подобная методика обогрева уже достаточно давно используется для навесных, потолочных, настенных приборов, и полностью доказала свою высочайшую эффективность. Научились ее размещать и под напольное покрытие, освоив выпуск экономичных и действенных плёночных теплых полов.

• Общая толщина пленки – всего порядка 0,5 мм, то есть ее легко убрать под любое покрытие. В отличие от водяных или электрических полов, такая система абсолютно не требует трудоемких работ по заливке стяжек и обустройства мощного термоизолирующего слоя. Помимо этого, такая система обогрева не приведет в существенному поднятию уровня пола, что бывает решающим фактором в условиях городских квартир.
• Еще одно явное преимущество – равномерность нагрева поверхности пола. Известно, что ламинат в вопросах перепада температур часто выказывает определенную «капризность» – иногда он может прореагировать на это расхождением швов или даже вспучиванием поверхности. С инфракрасным полом эта вероятность практически нулевая – максимальный нагрев пленочных элементов (даже при вышедшем из строя терморегуляторе) никогда не бывает выше 40 ºС, а это для пола из ламинированных панелей абсолютно некритично.
• В условиях многоэтажного дома стяжку бывает невозможно залить и из соображений утяжеления перекрытия. С пленочным инфракрасным полом подобных проблем нет в принципе.
• Инфракрасные лучи нагревают не только поверхность ламината, но, проходя через него, передают тепло и другим предметам, и поверхностям в помещении, что создает максимально комфортный микроклимат.
• Важно, что передача энергии начинается практически мгновенно – можно вечером, по приходу домой, быстро и без особо больших энергозатрат довести температуру воздуха в помещении до требуемого уровня. Мало того, электронная система управления инфракрасными полами легко интегрируется в набирающие в настоящее время популярность системы «умного дома» – можно заранее запрограммировать, прогрев жилья по нужному графику или даже включить его дистанционно через сеть интернет или посредством мобильной связи.
• Инфракрасные полы не сушат воздух в помещении, и, по утверждениям некоторых исследователей, даже создают определенный ионизационный фон, особенно полезный для людей, страдающих хроническими заболеваниями органов дыхания.

Комплект инфракрасного теплого пола

В продажу системы пленочных теплых полов поступают в практически полном необходимом комплекте:

Стандартный комплект пленочного инфракрасного пола

• Сами пленочные нагревательные элементы. Они производятся обычно стандартной шириной покрытия 500 или 1000 мм. Длина может быть разной (не рекомендуется превышать 8 метров). Полотно может нарезаться в нужный размер, но только строго по отмеченным на поверхности полосам с пиктографическим изображением ножниц (обычно они расположены с шагом 25 см). Дело в том, что именно на этих участках расположены контактные посеребренные площадки для подключения клемм с кабелями питания.
• Сами клеммы также обязательно входят в комплект поставки. В наборе может быть и необходимое количество кабеля. Обязательно следует обратить внимание на наличие специальных изоляционным материалов – битумной ленты.
•  В комплекте должен быть термодатчик с кабелем – именно на него возлагается задача контроля уровня нагрева.
• Наконец, покупатель может выбрать один из видов блока управления – терморегулятора. Они бывают с электромеханическим или полностью электронным регулированием, могут различаться по дизайну, системе индикации, но, как правило, все имеют одинаковую систему подключения к сети питания, к нагревательным элементам и термодатчику.

При выборе модели плёночного теплого пола именно для ламинированной поверхности следует обратить особое внимание на его удельную мощность. Обычные стандарты – 150 или 220 Вт/м², реже встречается 440 Вт/м². Больше 150 Вт в нашем случае не требуется – такая мощность приводит к нагреву поверхности пленки до 40 ºС, а больший уровень температур для ламинированной доски противопоказан.

Для укладки пола необходимо приобрести, кроме того, необходимое количество подложки толщиной не менее 3 мм. Лучше, если одна сторона к у нее будет фольгированной – она отразит инфракрасное излучение от бетонного основания, сфокусировав его в нужном направлении – вверх. Однако, при этом необходимо учесть, что поверхность подложки не должна быть токопроводящей. Для соединения полотен подложки потребуется специальный скотч.

Правильно составленная схема – залог успешной работы

Прежде, чем браться за работу, а по большому счету – даже прежде, чем приобретать комплект инфракрасного пленочного «теплого пола», необходимо до мелочей продумать план монтажа нагревательных элементов, их подключения к устройству управления и коммутацию с источником переменного тока. Какие базовые принципы учитываются при составлении подобной графической схемы:

• Поверхность пола никогда не закрывается пленочными элементами полностью, всплошную. Они не размещаются в местах, где планируется стационарная установка мебели. Закрытое пространство приводит к нарушению нормального теплообмена с поверхности ламинированного покрытия. Мало того, что подобный перегрев может вызвать деформации деталей мебели или самого ламината – снижается и срок службы самих пленочных элементов, повышается абсолютно не нужный расход электроэнергии.
• По тем же соображениям такое покрытие должно быть на определённом безопасном расстоянии от стен помещения, и обязательно – от стационарных приборов отопления – радиаторов или труб с теплоносителем. По существующим правилам требуется отступ не менее 250–300 мм.

Пленочные элементы выгоднее располагать вдоль помещения – меньше будет контактных соединений

• Рулоны пленочных обогревателей должны быть при раскатывании ориентированы вдоль длинной стороны помещения – это позволит минимизировать количество контактных соединений.
• Уже упоминалось, что резку инфракрасной пленки проводить исключительно в разрешенных для этого местах – они отмечены графически.

Резка пленки допускается только по специально обозначенным линиям

• Интервал между соседними листами инфракрасной пленки должно быть порядка 50 мм. Категорически запрещены нахлесты одного нагревательного элемента на другой.
• Для полноценного прогрева помещения обычно считается достаточным покрыть нагревательными пленочными элементами до 60 – 70 % площади пола. Можно предусмотреть и «зоны повышенного комфорта» – в традиционных местах детских игр или отдыха взрослых.

Особое внимание уделяется кабельной коммутации системы инфракрасного пола.

• В первую очередь, должно быть предусмотрено оптимальное место для установки управляющего блока – терморегулятора. Его необходимо размещать на высоте не менее 500 мм от пола. Конкретное место выбирают с учетом наиболее удобного подведения кабеля питания 220 В и всех проводов от плёночных элементов.
• Суммарная мощность «теплого пола» может быть достаточно высокой, поэтому нельзя его подключать напрямую в обычную бытовую розетку. Лучше заранее предусмотреть прокладку выделенной линии питания соответствующего сечения с установкой отдельного автомата.  Еще лучше, если в целях повышения безопасности в схему будет включено защитное устройство УЗО.
• Большинство моделей терморегуляторов рассчитаны на установку в стене в стандартное розеточное гнездо. Для подведения кабельной части можно проделать к поверхности пола штроб порядка 20 × 20 мм, так, чтобы уложить в него гофротрубу Ø 16 мм, в которую будут убраны провода. Другим вариантом может быть укреплённый на поверхности стены декоративный пластмассовый короб (кабель-канал).

И фаза, и “ноль” заведены с одной стороны пленочного элемента

• При планировании прокладки проводов на поверхности пола учитывают, что они не должны пересекаться. Схема подключения может быть разной. Чаще всего прибегают к соединению кабелей с одной стороны пленочных элементов (как на приведенной схеме)

Вариант, когда контакты подключены с противоположных сторон пленочных обогревателей

• Однако, бывают ситуации (например, сложная конфигурация помещения), когда выгоднее фазный и нулевой провод подключить к полосам с противоположных сторон комнаты. Этот подход требует особой внимательности, чтобы не коммутировать на одну медную шину оба контакта – короткое замыкание будет обеспечено!
• Предусматривается на схеме место расположения термодатчика. Он должен быть размещен по центру ширины плёночного элемента, на расстоянии не менее 500 мм от стены. Оптимальным решением будет его монтаж в самом холодном месте комнаты, но эта возможность может быть ограничена длиной штатного кабеля термодатчика – наращивать провод нельзя.

После составления схемы будет наглядно видно требуемое количество материала – можно приобретать комплект и приступать к дальнейшей работе.

Подготовка поверхности для монтажа инфракрасного пола

Поскольку тема публикации – монтаж инфракрасных пленочный элементов под ламинат, то предполагается, что базовое основание пола полностью готово к настилу ламинированных панелей – оно ровное, отремонтированное, прогрунтованное.

• Первым этапом в этом случае можно считать тщательную очистку основы от даже мельчайших твёрдых фрагментов мусора и от пыли – чтобы исключить повреждение подложки и пленочных элементов снизу.
• Следующий шаг – вся поверхность пола (не только та, где планируется установка обогревательных элементов, а помещение целиком) застилается подложкой. Фольгированная ее часть должна быть снаружи. Листы укладываются встык, фиксируются к основанию пола двухсторонним скотчем. Между собой полосы подложки скрепляются специальным скотчем, также имеющим верхнюю фольгированную отражающую поверхность.

Укладка фольгированной подложки

• Толщина подложки имеет очень важное значение. Дело в том, что в ней будут прорезаться пазы для укладки в них кабелей, клеммных соединений, мест изоляции контактов, термодатчика. Все эти элементы электроцепи не должны ни вызывать поднятия самого пленочного покрытия, ни, тем более, служить помехой при укладке ламинированных панелей.

Укладка и коммутация пленочных инфракрасных излучателей

При укладке пленочных инфракрасных элементов составленная схема всегда должна быть «перед глазами».

Все работы проводятся очень аккуратно. Нельзя допускать при раскрое пленки, ее укладке или при настиле финишного покрытия нарушения целостности элементов. Если по каким-либо причинам случился разрыв или порез на токоведущей части или на излучающей карбоновой полосе, та такой фрагмент пленки подлежит выбраковке и обязательной замене.

• Укладка пленочных элементов производится таким образом, чтобы блестящая сторона медных шин оказалась снизу. К подложке пленку можно зафиксировать обычным скотчем.
• После укладки пленочных элементов следует сразу же провести изолирование мест разреза токоведущих шин, которые не будут использоваться в дальнейшем при коммутации кабелей. Применяют для этого входящую в комплект поставки битумную ленту.

Изолирование мест разреза токопроводящих шин

Она наклеивается таким образом, чтобы надежно защитить контакт и сверху, и снизу, плотно обжимается для полной герметизации.

• Перед укладкой полотна, под которым планируется установка термодатчика, в подложке вырезается паз для него и канал для укладки кабеля. Сам корпус датчика должен располагаться на черной карбоновой излучающей полосе, примерно по центру полотна. Его следует надежно зафиксировать в этом месте той же изоляционной битумной лентой.

Термодатчик должен устанавливаться по центру излучающей полоски

После укладки датчика и вывода его кабеля к терморегулятору, пленочный элемент укладывают и фиксируют на поверхности пола.

• Следующий шаг – установка клемм в местах подключения пленочных элементов к электрической цепи. Большинство моделей инфракрасных полов оснащены клеммами клипсового типа.

Клеммы – клипсы должны быть в комплекте пола

Верхняя пластина клипсы вводится в специальный контактный разрез, так, чтобы второй лепесток оказался снизу пленки.

Установка клеммы клипсового типа

Затем аккуратно, но максимально плотно клипсы обжимаются плоскогубцами, чем обеспечивается их надежный контакт с посеребрённой площадкой медной шины.

Могут использоваться и другие клеммные соединения или даже пайка контактов

• Некоторые виды пленочных полов имеют иную систему клеммного соединения, например, по типу заклепки – это оговаривается в инструкции по монтажу с описанием приемов крепления контакта.

Обжим клеммы со вставленным проводом

• Очередной этап – укладка кабелей, в строгом соответствии с вычерченной схемой. Зачищенные от изоляции концы проводов (порядка 10 мм) вставляют в уже соединенную с пленочным элементом клемму, которую обжимают плоскогубцами.
• Далее, следует очень тщательная изоляция все контактных групп.

Клемма полностью установлена – требуется ее заизолировать

Полоски битумной ленты наклеиваются и сверху, и снизу пленочного элемента, так, чтобы надежно закрыть все металлические части. После обжатия должна получиться полностью герметичная «капсула», исключающая любую вероятность попадания на клеммный узел влаги.

Порядок изолирования клеммных узлов

• После коммутации кабеля и заизолированные клеммы укладываются в проделанные для них в подложке пазы и фиксируются в них клейкой лентой.

Подключение к терморегулятору и особенности пуска системы обогрева

• По завершении этапа укладки, все провода должны сойтись в одном месте – у терморегулятора. Следует учесть важный момент– если к одному прибору управления подключается несколько участков «теплого пола», то недопустимы никакие скрутки проводов. В этом случае нужно прибегнуть к установке сертифицированных клеммных соединений.

Подключение кабелей к клеммам терморегулятора

• Производится подключение проводов к разъемам блока управления (терморегулятора) в строгом соответствии с указанной в технической документации схемой. На ней обязательно отмечаются места подключения напряжения питания ( L и N – фаза и ноль), заземления, нагрузки – т.е. самих обогревательных элементов (обычно в этом месте, вместе с пиктограммой резистора, указывается максимальная величина нагрузки в ваттах или амперах), и термодатчика («sensor»). После коммутации проводов они убираются в предусмотренный для этого канал, а сам терморегулятор крепится на свое штатное место.

Так может выглядеть установленный на стену терморегулятор

• После еще одной тщательной проверки всех соединений можно провести пробный пуск системы. Если все работает нормально, она вновь отключается от питания, и теперь предстоит монтаж ламинированного покрытия.
• Чтобы повысить безопасность плёночных обогревателей, дополнительно защитить их от повреждений при укладке ламинированных панелей, исключить вероятность попадания на них влаги в случае разлива по полу большого количества воды, рекомендуют настелить еще один слой. В этих целях используют полиэтиленовую пленку толщиной порядка 200 мкм – она не станет препятствием для прохождения лучей инфракрасного излучения. Полотна пленки расстилаются с перекрытием на 150–200 мм, и образовавшиеся нахлесты герметизируются скотчем.

При монтаже ламинированных панелей поверх инфракрасного теплого пола следует проявлять особую аккуратность

• Монтаж ламината по установленному инфракрасному плёночному теплому полу в принципе, ничем не отличается от обычной технологии укладки – в соответствии с рекомендациями по конкретной модели панелей. Основные приемы укладки ламинированного покрытия подробно изложены в других публикациях портала.

После завершения работ по настилу ламинированного покрытия можно будет включить систему инфракрасного подогрева. Однако, и здесь следует проявить определенную осторожность – чтобы ламинат лучше адаптировался к этим условиям, разумнее будет не запускать подогрев сразу на полную мощность. Лучше первоначально задать значение порядка 15 – 20 ºС, а затем, прибавляя ежедневно по 5º, вывести систему на расчетный эксплуатационный уровень. Это, кроме того, даст возможность экспериментально выявить наиболее оптимальный режим работы «теплого пола».

Видео: мастер-класс по укладке инфракрасной пленки под ламинат

Ковровая, напольная, грибовидная, тканевая и пароизоляционная лента

Итак, вы приобрели новую подложку для ковра, но прежде чем приступать к ее укладке, следует учесть несколько моментов.

Мы всегда рекомендуем профессиональную укладку новой подложки. Однако, если вы считаете себя экспертом в области DIY, есть несколько вещей, которые вы должны знать, прежде чем начать.



Можно ли использовать клейкую ленту для подкладки?

Клейкую ленту можно использовать для подкладки, и она имеет ряд преимуществ, таких как ее дешевизна и доступность.

С другой стороны, имеется несколько различных специализированных лент для подкладок. Каждая лента имеет уникальную функцию. Очень важно убедиться, что у вас есть правильное оборудование для вашего проекта.

Ленты для подкладки, которые обычно используются для подкладки ковров, включают; ковровая лента, тканевая лента, многострочная лента, грибовидная лента, премьер-ленты и ленты для швов.

Однако для виниловой подложки требуются другие ленты. Часто используемые виниловые ленты для подкладки включают виниловую ленту для пола и виниловую ленту для пола PMR.



Типы подкладочной ленты

Существует множество специальных подкладочных лент с определенными функциями. К ним относятся пароизоляционная лента, водонепроницаемая тканевая лента, лента для швов и многострочная лента.



Vapor Tape

Самоклеящаяся лента для швов для использования со многими подложками. Эта лента помогает создать пароизоляцию внутри подложки.

 Этот пароизоляционный слой поможет защитить ваш пол от влаги, а это означает, что конденсат и влага с меньшей вероятностью повредят пол и подложку.

Кроме того, Vapor Tape особенно удобна для создания сверхпрочных соединений подстилающего слоя.

Водонепроницаемая тканевая лента

Эта лента имеет чрезвычайно агрессивный клей, что делает ее идеальной подкладочной лентой для использования с натяжными установками.

Эта лента для подстилающего слоя водонепроницаема и устойчива к атмосферным воздействиям и может использоваться в качестве барьера от влаги для вашего подстилающего слоя.

Лента для швов

Лента для швов подходит для различных подкладок. Эту ленту можно использовать вместе с паркетными полами, плавающими полами, винилом и коврами.

Лента для швов невероятно проста в использовании и помогает действовать как влагозащитный барьер, дополнительно защищая подложку от сырости.

Лента для швов

Лента для подкладок для швов идеально подходит для более тяжелых условий эксплуатации.

Лента для швов специально разработана для использования с более сложными подложками, такими как Action-Bac, которые могут быть жесткими и неровными.

Эта подкладочная лента рекомендуется для помещений с высокой интенсивностью движения.

Многострочная лента

Многострочная подкладочная лента – широко используемая лента. Эта лента идеально сочетается с традиционными коврами на подкладке.

Многострочная лента герметизируется путем нагревания клея и лучше всего используется в местах с умеренной интенсивностью движения.



Нужна ли подкладочная лента для плавающего пола?

Плавающий пол — это метод укладки, при котором не обязательно требуется клей. Плавающие полы часто соединяются без фиксации, полагаясь на свой вес и стены комнаты, чтобы удерживать их на месте.

Плавающие полы работают лучше всего, когда они укладываются на подложку. Подложка не только помогает сделать пол более удобным для ног, улучшить теплоизоляцию и уменьшить шум, но и помогает плавающему полу оставаться на своем месте.

Подложка и деревянный пол крепятся с помощью подкладочной ленты. Это предотвратит перемещение плавающего пола под ногами. №

Важно обеспечить герметизацию плавающего пола с помощью высококачественной подкладочной ленты. Это создает влагозащитный барьер, в свою очередь защищая пол.

Советы по успешной укладке ламината своими руками

Когда вы будете готовы укладывать новый пол, убедитесь, что вы знакомы с этапами его правильной укладки с первого раза. В то время как начинающие и опытные мастера могут успешно выполнить этот проект, укладка ламината требует точных измерений и правильной техники. Выполните следующие действия, чтобы уложить новые ламинированные полы в вашем доме:

Шаг 1. Акклиматизация ваших досок и подготовка основания

Прежде чем вы сможете укладывать новый пол, ваши ламинатные доски должны сначала акклиматизироваться в помещении. Разложите куски ламината в комнате, в которой вы будете их укладывать, и оставьте минимум на 48 часов. Это позволяет им акклиматизироваться к температурно-влажностным условиям в помещении перед установкой.

Далее вам нужно подготовить черновой пол. Вы будете знать, что безопасно укладывать напольное покрытие, когда черновой пол чистый и гладкий. Вы часто можете укладывать ламинат поверх старых напольных покрытий, таких как листовой винил, если он плоский, гладкий и не слишком мягкий. Однако в большинстве случаев вы захотите удалить существующий пол, а также плинтусы и отделку по комнате.

Подмести или пропылесосить весь мусор, затем проверить, чтобы пол был ровным. Для бетонного пола подвала зафиксируйте любые сколы на полу с помощью шпатлевки. Для деревянного основания не забудьте удалить незакрепленные гвозди и залатать трещины, а также отшлифовать неровности. Если какие-либо доски повреждены, вы можете заменить их, прежде чем покрывать их.

Шаг 2: Обрезка дверных косяков

При укладке пола вокруг дверей часто бывает проще срезать некоторые накладки с дверных проемов, чем обрезать материалы для пола, чтобы они соответствовали неправильной форме. Когда вы обрезаете деревянную часть нижней части отделки, это позволяет напольному покрытию укладываться под него, обеспечивая бесшовный результат.

Сначала положите кусок ламината на подложку, а затем выровняйте его по дверной раме. Используйте карандаш, чтобы отметить, где верхняя часть ламината встречается с рамой. Это говорит вам, где резать. Затем используйте косяковую пилу, чтобы удалить небольшой кусок дерева. При установке вы должны иметь возможность плавно скользить по полу в небольшом зазоре.

Шаг 3: Установка подложки

Перед укладкой ламинатных планок необходимо установить подложку. Эта тонкая, плотная пена предназначена для поглощения звука и делает ваши полы теплее. Он также может выступать в качестве моста над любыми щелями или вмятинами в нижнем слое пола. Некоторые ламинированные полы имеют встроенную подложку; если это так, вы можете пропустить этот шаг.

Если в комплект вашего пола не входит подложка, начните с раскатывания двух рядов подложки. Обрежьте детали канцелярским ножом, чтобы они соответствовали ширине комнаты. Используйте ленту или клей для подкладки, чтобы склеить соседние части вместе.

Когда вы укладываете листы подложки рядом друг с другом, убедитесь, что они не перекрывают друг друга. Вы хотите, чтобы ваш подстилающий слой не укладывался поверх другого слоя, так как это может привести к появлению неровностей на неровных участках пола.

Если вы укладываете ламинат в помещениях с повышенной влажностью, таких как подвалы или кухни, перед укладкой подложки лучше установить пароизоляцию.

Шаг 4. Укладка первого ряда ламината

Теперь необходимо решить, с какой стены вы начнете укладку. Хорошее эмпирическое правило — начинать укладку пола с самой длинной стены. Однако, если в комнате есть большой фокус, такой как камин или большие окна, вы можете начать укладку напольного покрытия параллельно этой стене.

Начните свой первый ряд, положив доски шпунтовой стороной к стене. Вы также можете срезать выступы с досок в первом ряду канцелярским ножом. Однако, поскольку плинтус немного закроет первый и последний ряды, обрезать язычок не нужно.

Затем поместите канавку следующей детали на место, затем нажмите вниз, чтобы зафиксировать ее. Используйте распорки шириной ⅜ дюйма вдоль стены, чтобы оставить место для пола, который со временем будет расширяться и сжиматься. Затем продолжайте размещать доски, пока не дойдете до последней в ряду. Возможно, вам придется вырезать последний кусок, чтобы он идеально вписался в пространство, обязательно оставив зазор для расширения.

Шаг 5: Продолжение укладки досок

Чтобы начать второй и последующие ряды, положите доску, которая длиннее или короче первой доски в первом ряду. (Используйте ту часть, которую вы только что вырезали из последней детали в первом ряду.) Смещение швов в каждом ряду помогает обеспечить более надежную установку и привлекательный внешний вид. Постарайтесь отступить хотя бы на фут от соседнего шва.

При установке последующих рядов вам, возможно, придется покачивать доски, чтобы они вошли в паз и защелкнулись.
