Конструктивные схемы зданий — Строительство зданий
Конструктивные схемы зданий
Основными несущими элементами зданий являются фундаменты, стены, отдельные опоры, элементы перекрытий и покрытий, составляющие несущий остов здания.
Совокупность элементе несущего остова должна обеспечивать восприятие всех нагрузок, воздействующих на здание, и передачу их на основание, а также пространственную неизменяемость (жесткость) и устойчивость зданий.
По конструктивной схеме несущего остова здания подразделяются на бескаркасные, каркасные и с неполным каркасом. В бескаркасных зданиях основными вертикальными несущими элементами являются стены, в каркасных — отдельные опоры (колонны, столбы), в зданиях с неполным каркасом — и стены и отдельные опоры.
Бескаркасные здания получили широкое распространение в гражданском .одноэтажном, малоэтажном и многоэтажном строительстве. Имеются примеры возведения бескаркасных жилых зданий высотой в 25 этажей. Бескаркасные здания встречаются также в одноэтажном и малоэтажном промышленном строительстве.
Несущий остов таких зданий, состоящий из несущих стен и перекрытий, представляет собой как бы коробку, пространственная жесткость которой создается совместной работой стен и дисков перекрытий.
Рис. 1. Конструктивные схемы бескаркасных зданий: а — с продольными несущими стенами, б — с поперечными несущими стенами, в — с поперечными и продольными несущими стенами
Бескаркасные здания могут возводиться с продольными несущими стенами. Поперечные стены в таких зданиях устраивают только в лестничных клетках, а также в промежутках между ними для придания большей устойчивости продольным стенам и, в тех местах, где должны; проходить дымовые и вентиляционные каналы. Ширина гражданских зданий обычно не превышает целесообразные величины пролетов констструкций перекрытий. В таких зданиях, помимо наружных несущих продольных стен, приходится возводить внутренние несущие продольные, стены.
Гражданские бескаркасные здания часто возводят и с поперечными несущими стенами. В таких зданиях продольные наружные стены являются самонесущими. При возведении таких зданий из сборных железобетонных конструкций (панельных) поперечные несущие стены выполняются из железобетонных панелей, а ограждающие наружные стены — из легких панелей.
Возводятся также бескаркасные здания, где несущими являются как поперечные, так и продольные стены. В таких зданиях панели перекрытий размером на комнату опираются всеми четырьмя сторонами на поперечные и продольные стены.
Здания с неполным каркасом вместо внутренних продольных и внутренних поперечных стен, на которые должны опираться конструкции перекрытий, имеют отдельные опоры в виде столбов или колонн. На колонны в продольном или поперечном направлении укладывают прогоны, служащие опорами для плит перекрытий.
Каркасными в большинстве случаев строят одноэтажные, малоэтажные и многоэтажные промышленные здания, а также многоэтажные гражданские здания. Ряд малоэтажных гражданских зданий возводят также в каркасных конструкциях.
Рис. 2. Конструктивные схемы зданий с неполным каркасом: а — с продольными прогонами, б — с поперечными прогонами; 1 — прогон, 2 — колонна
Несущий остов таких зданий состоит из колонн и горизонтальных ригелей, выполняемых в виде балок или ферм.
Рис. 3. Конструктивные схемы каркасных здачий: а — с самонесущими стенами, б — с несущими навесными стенами
Наружные стены каркасных зданий, выполняющие ограждающие функции, являются самонесущими или ненесущими, навесными. Самонесущие стены в этом случае опираются на фундаменты или фундаментные балки, ненесущие стены в каждом этаже — на бортовые балки или ригели рам (при продольном расположении ригелей), а навесные стены навешиваются на наружные колонны каркаса.
—
В зависимости от вида несущего остова различают две основные конструктивные схемы зданий — бескаркасную (с несущими стенами) икаркасную.
Остов бескаркасных одноэтажных и многоэтажных зданий с несущими наружными и внутренними (продольными или поперечными) стенами представляет собой коробку, пространственная жесткость которой обеспечивается перекрытиями и стенами, образующими жесткие горизонтальные и вертикальные диафрагмы. Устойчивость такого несущего остова зависит от надежности связи между стенами и перекрытиями, их жесткости и устойчивости.

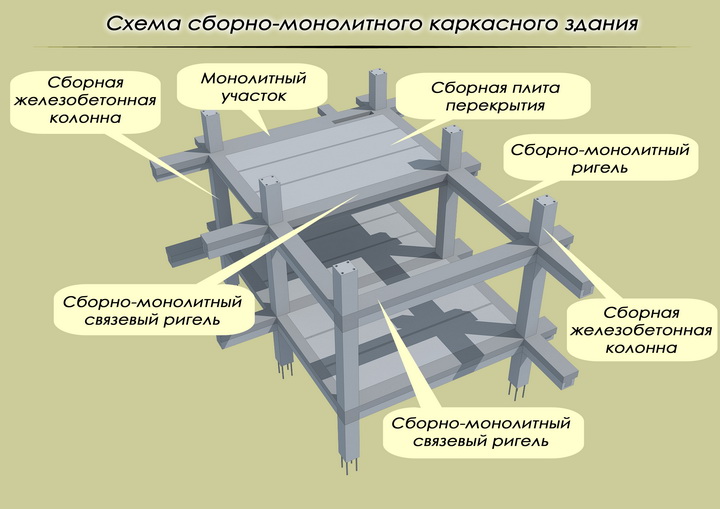

В каркасных зданиях все нагрузки воспринимаются системой стоек (колонн), которые вместе с горизонтальными элементами (прогонами, ригелями) образуют каркас. Каркасные схемы зданий бывают с полным и неполным каркасами. Каркас называют полным, если его вертикальные элементы расположены как по периметру наружных стен, так и внутри здания.
Возможна схема с несущими наружными стенами и внутренним каркасом, колонны которого заменяют внутренние несущие стены.
Такие каркасы называют неполными. Устойчивость наружных стен в зданиях с неполным каркасом обеспечивают в основном элементы каркаса и перекрытия. Такую конструктивную схему применяют в многоэтажных гражданских и промышленных зданиях при отсутствии значительных динамических нагрузок.
Одноэтажные каркасные здания. Каркас одноэтажного промышленного здания состоит из железобетонных или стальных колонн, образующих вместе с несущими конструкциями покрытия поперечные рамы, и разного рода продольных элементов — фундаментных, обвязочных и подкрановых балок, подстропильных ферм, а также различного рода связей, которые придают каркасу в целом и отдельным элементам пространственную жесткость и устойчивость. Расстояние между колоннами каркаса в продольном направлении (вдоль оси здания) называется шагом колонн, в поперечном — пролетом. Размеры пролетов и шага колонн принято называть сеткой колонн. Одноэтажные каркасные здания широко применяют в промышленном и сельскохозяйственном строительстве.
Рис. 4. Одноэтажные промышленные и сельскохозяйственные здания
а — промышленное здание с мостовыми кранами: б — сельскохозяйственное здание с несущими стенами; 1 — колонна; 2 — ригель; 3 — покрытие; 4— подкрановая балка
Каркас воспринимает все внешние нагрузки от покрытия и массы конструкций каркаса, вертикальные и горизонтальные крановые нагрузки’, а также горизонтальные нагрузки от ветра, воздействующего на стены.
В зданиях сельскохозяйственного назначения используют в основном каркасы из железобетонных конструкций.
В промышленных зданиях при пролетах 30 м и более каркас делают смешанным: колонны железобетонные, а фермы стальные.
Многоэтажные промышленные здания каркасного типа широко распространены в легкой, пищевой, химической, приборостроительной, электротехнической промышленности и аналогичных производствах.
Каркас зданий состоит из колонн и ригелей, образующих многоярусные рамы с жесткими узлами. Рамы располагают поперек здания, а в продольном направлении устойчивость здания обеспечивают стальными связями, которые устанавливают по каждому продольному ряду колонн в середине температурных отсеков. Число пролетов в каркасах бывает различным — от одного до трех-четырех, а иногда и больше. Размеры пролетов 6, 9 и 12 м. Верхние этажи шириной 12 и 18 м перекрывают стропильными балками или фермами и плитами аналогично покрытиям одноэтажных зданий. Этажи могут иметь высоту 3,6—7,2 м с градацией размеров через 0,6 м. Стены выполняют из панелей или кирпичной кладки.
Рис. 5. Схема многоэтажного промышленного здания каркасного типа
1 — фундамент; 2 — колонна; 3 — ригель; 4 — связь; 5 — балка покрытия; 6 — плита покрытия; 7 — стеновая панель
Многоэтажные гражданские здания сооружают трех типов: кар-касно-панельными, бескаркасно-панельными и с несущими кирпичными стенами.
Каркасно-панельные здания состоят из каркаса, плит перекрытий и покрытий, перегородок и панелей стен (рис. 22). Пролеты каркасов зданий приняты 5,6 и 6 м. Шаг колонн вдоль здания 3,2 и 3,6 м. Высота этажа в гражданских зданиях зависит от назначения зданий и принимают ее равной (м): 2,8 — для жилых домов и гостиниц; 3,3 — для административных зданий, учебных заведений, торговых предприятий; 3,6 и 4,2 — для зданий специального назначения (конструкторские бюро, лаборатории).

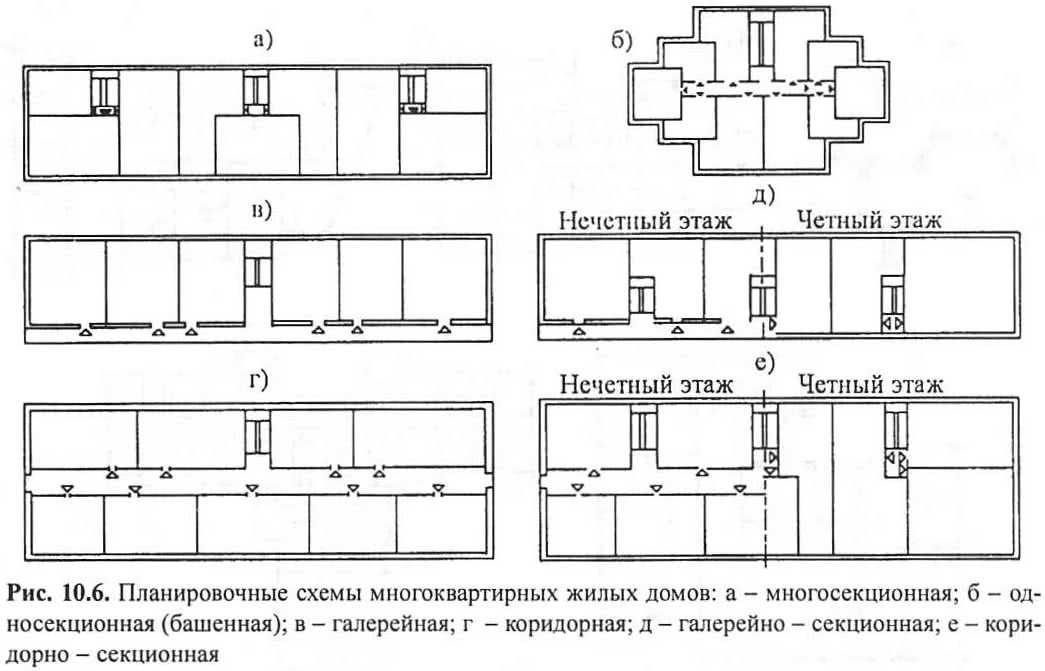

Широкое распространение, особенно в жилищном строительстве, получили бескаркасные крупнопанельные здания.
Пятиэтажные жилые дома и здания гостиничного типа строят с несущими наружными и внутренними поперечными и продольными перегородками, с самонесущими наружными стенами и несущими поперечными перегородками (рис. 23, б), а также с несущими наружными и внутренними стенами. Последнее решение допускает более свободную внутреннюю планировку зданий.
Панели несущих наружных стен изготовляют сплошными из бетонов на легких заполнителях, а при самонесущих стенах — также из двух- и трехслойных железобетонных панелей с утеплителем из минераловатных плит.
Длина панелей наружных стен равна шагу поперечных панельных стен-перегородок и для различных зданий в зависимости от их типа бывает 2,5; 2,8; 3,2; 3,6 и 6 м, а длина панелей поперечных стен для различных типов зданий — 5,2; 5,6 и 6 м. Панели внутренних поперечных и продольных стен имеют толщину 14 и 16 см.
Междуэтажные перекрытия панельных зданий выполняют из панелей с различным опиранием в зависимости от расположения несущих стен (перегородок).
В настоящее время интенсивно развивается строительство панельных бескаркасных зданий высотой 12, 16 этажей и более. Конструктивное решение таких зданий имеет свою специфику и отличается от решения бескаркасных пятиэтажных зданий. Несущими элементами этих зданий являются поперечные стены, а наружные стены навесные. Толщина железобетонных панелей поперечных стен 16 см, внутренних продольных 14 см, наружных (сплошных керамзитобетонных) 30 см.
Рис. 6. Схемы многоэтажных гражданских зданий
а — с поперечными рамами каркаса; б — с пространственными рамами; в — с продольными рамами; г — с неполным каркасом (продольные рамы и несущие наружные панельные или кирпичные стены)
Рис.
7. Конируюивные схемы панельных бескаркасных зданий
Дальнейшим развитием крупнопанельного домостроения явились разработка и внедрение в практику жилищного строительства объемных железобетонных элементов, которые могут быть собраны из отдельных плоских панелей в порядке укрупнительной заводской сборки или изготовлены на заводе в виде цельного объемного элемента.
