Схема мангала из кирпича своими руками: фото схемы и чертежей

Многие знают, что пища, приготовленная на огне, имеет особый вкус и аромат, поэтому мангал является неотъемлемой частью любого загородного дома, дачи. Еду, приготовленную на свежем воздухе, любят все. Сделать мангал на своем участке своими руками под силу каждому. Вы навсегда забудете суету вокруг маленьких, неустойчивых конструкций, которые почти мгновенно разваливаются и ржавеют. Для готовки еды на улице замечательно впишется в дизайн любого участка мангал из кирпича. Он может быть самой разнообразной формы, вида и габаритов, показано на фото, но в его строении должна соблюдаться схема простого мангала из кирпича и его порядовки.

Выбираем схему кладки

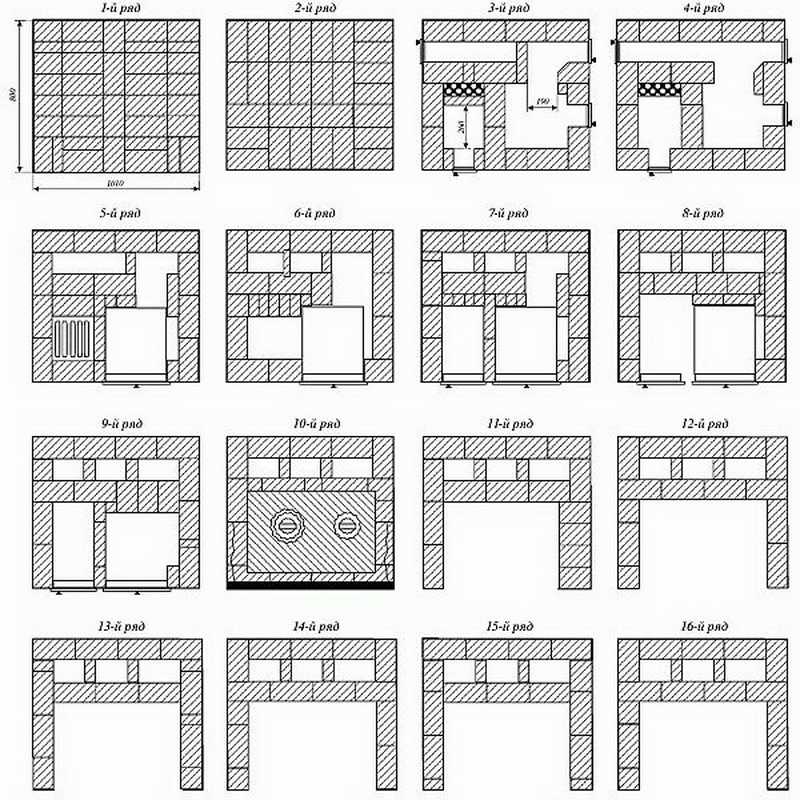

Порядовка — это схема укладки кирпичей по рядам. Схема постройки мангала из кирпича станет настоящим помощником для новичка, показано на фото.

Стандартные кладки

Место расположения

Перед тем как начинать строительство мангала, необходимо определиться с местом его расположения. Законченную конструкцию нельзя будет перенести на другое место, поэтому стоит найти более удобный и подходящий участок:

• Лучше всего делать под навесом, это будет закрывать его от осадков и ветра;
• Ближе к дому, подведенный водопровод будет очень кстати;
• Рядом с хозяйственными постройками, где можно будет хранить все необходимое для эксплуатации мангала;
• Необходимо располагать на безопасном расстоянии от легковоспламеняющихся предметов;
• Место должно быть удобным для общения и отдыха.

Подготовительные работы

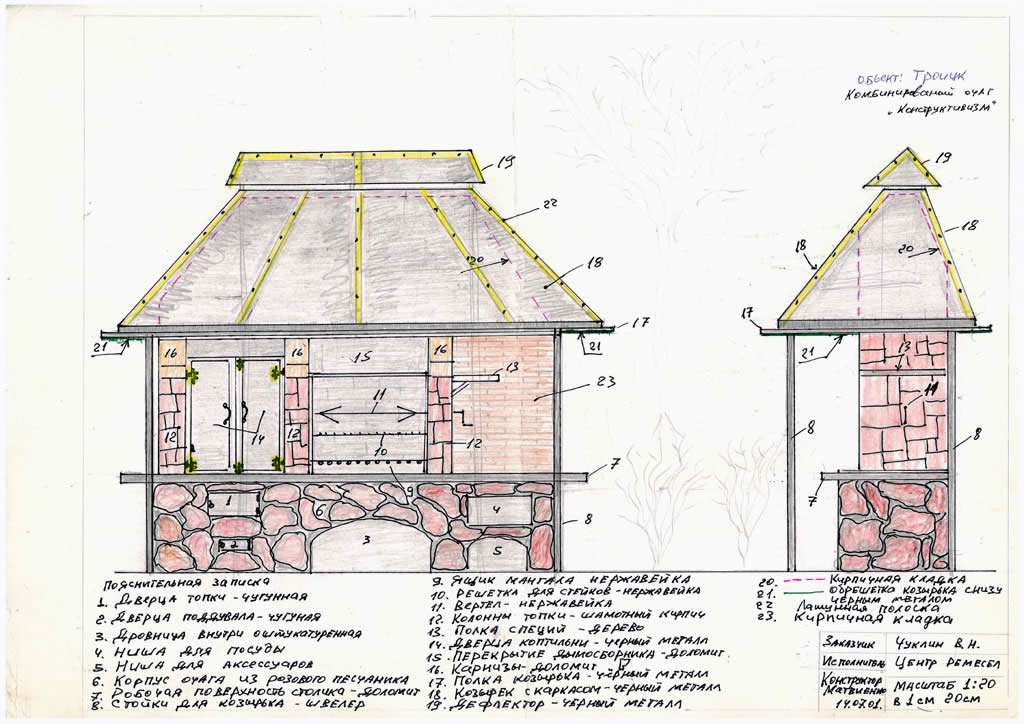

Когда с местом определились, разрабатывается проект, схема мангала из кирпича своими руками, где нужно указать размеры, и рассчитать количество необходимого материала. Схемы и чертежи мангала из кирпича вы можете сделать сами. Для этого нужно определиться с видом конструкции, кокой формы и габаритов он будет. Сразу продумать расположение отсека для поддува, золы и место под хранение дров и угля.

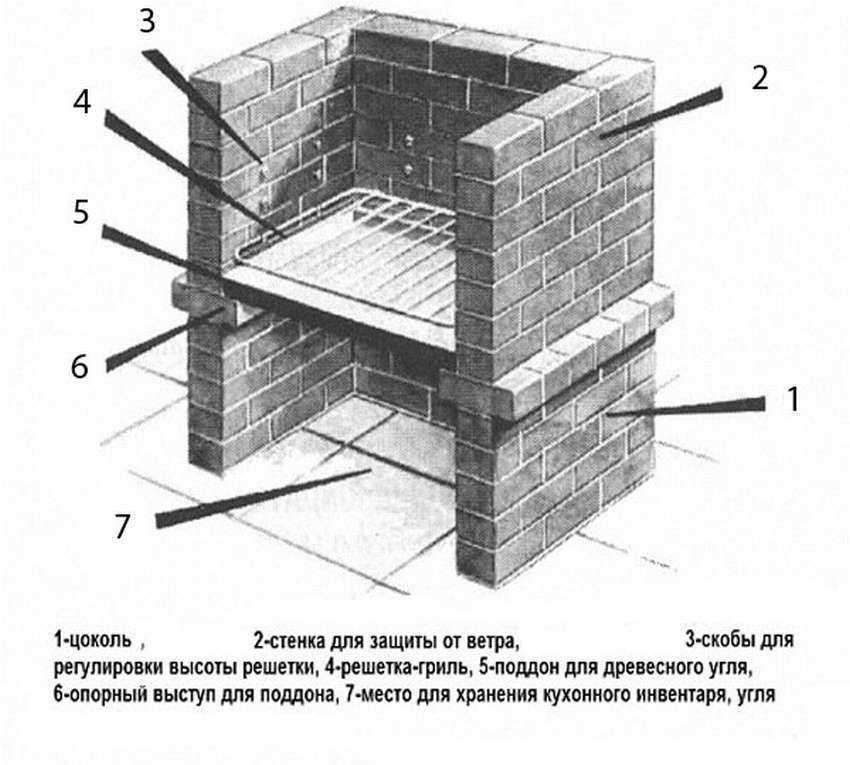

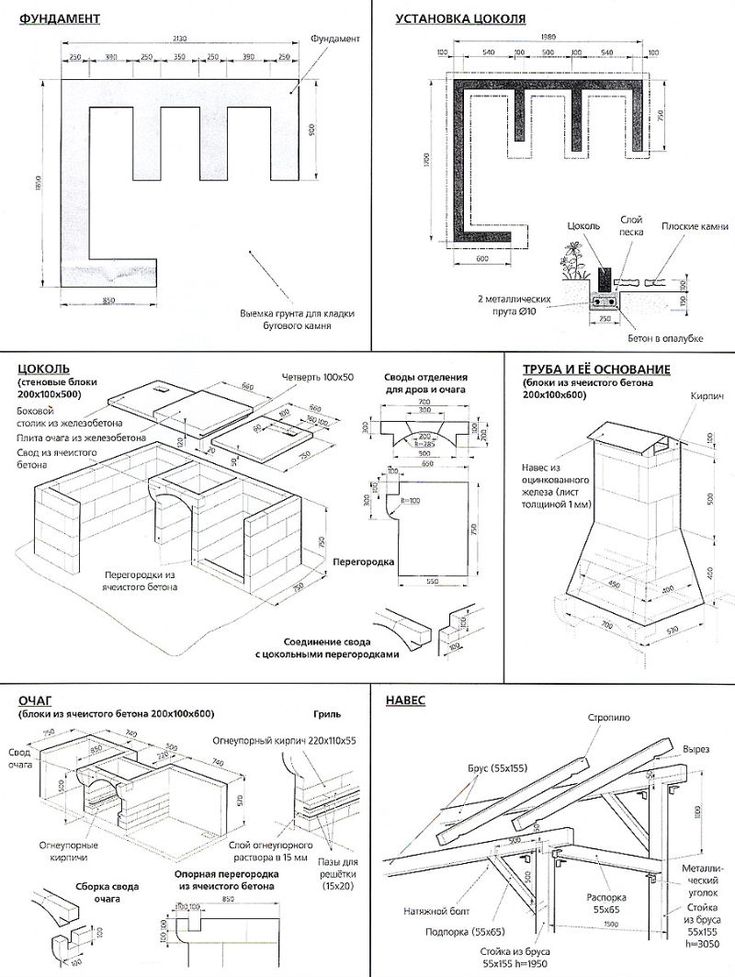

Схема мангала из кирпича показывает кладку первых и последующих рядов. Указывается, какой должна быть ширина с между кирпичами. Важно, чтобы схема мангала из кирпича своими руками имела подробное изображение конструкции по частям, это поможет произвести кладку более качественно и просто.

Если вы не можете справиться самостоятельно, то фото схемы мангалов из кирпича вы можете выбрать в интернете. При выборе материала обратить внимание нужно на кирпичи, из которого будет строиться конструкция. Для строительства подойдет стройматериал, предназначенный своими характеристиками для высоких температур.

Прежде чем начинать кладку кирпича, соорудите фундамент под печь. Обычно капается яма, размер и глубина которой зависит от веса и размера вашей конструкции. Дно ямы вкладывается мелким камнем и щебенкой. Дальше заливаете бетонной смесью, для полного схватывания которого придется ждать около двух недель. Строение производится после полного высыхания фундамента.



Кладка кирпича

Если у вас не имеется опыта кладки своими руками, то лучше будет, если вы возьмете схему простого мангала из кирпича. Это самый легкий вариант для новичка и не требует особых навыков. Тщательно просмотрите схему и кладите кирпичи так, как показывают порядковые чертежи. Внимательно вымеряйте углы, и не забывайте снимать излишки смеси.

Даже незначительная ошибка может привести к непоправимым последствиям, поэтому лучше настройтесь на работу и найдите достаточное количество времени для строительства. За некоторое время до начала работ, кирпич желательно пропитать водой, для лучшего сцепления во время работы.

Самая легкая схема кладки мангала из кирпича своими руками предполагает — каждый ряд сдвигать на полкирпича в каждую сторону. Начинать рекомендуется от угла к центру по четко проведенным линиям. Каждые три ряда проверяйте при помощи уровня и укладывайте армирующую сетку.

Первые два ряда кладуться сплошными. Последующие вразбежку — каждый раз полкирпича смещается относительно друг друга. Кладка каждого ряда начинается от углов и проверяется уровнем. Строение уличного мангала следует проводить строго в соответствии со схемой.

Если мангал хотите применять и как барбекю, то стоит заранее продумать место расположения решетки, для которой делаются выступы.

После этого выкладываются ветровые стены и дымосборник. Труба закрепляется на колонны и идет на сужение. Подобная конструкция является самой простой. А для того чтобы спрятать ее от влаги, во время осадков, над ней желательно установить козырек. В простой схеме мангала из кирпича трубы может и не быть, смотрите на фото.

Имеется очень много готовых схем мангалов из кирпича, разнообразных по сложности строения, денежным затратам и декорации. Можно придумать свой чертеж на основе уже имеющихся схем, которые можно увидеть на фото.

Кирпичный уличный мангал, сделанный самостоятельно, может быть угловой, со встроенными нишами, с вытяжной трубой и без, иметь столешницу для удобства готовки. Но все это следует заранее отобразить на схеме.

Как сделать уличный мангал из кирпича своими руками

Процесс приготовления шашлыка на обычном железном мангале хорошо известен всем.  Но при ветреной погоде или во время внезапно начавшегося дождя жарить мясо становится проблематично, а то и невозможно. Куда удобнее делать шашлык или барбекю на стационарном кирпичном мангале, расположенном под навесом. В этом случае внезапные капризы погоды не испортят ваши планы. В данном материале будет рассказано, как сделать уличный мангал из кирпича своими руками.

Схемы стационарных мангалов из кирпича

Отличия очагов, расположенных на открытом воздухе, от традиционных кирпичных печей состоят в следующем:

• мангал или барбекю строится с целью создания комфортных условий приготовления различных блюд на открытом воздухе;
• конструкция уличного мангала гораздо проще, а требования к материалам не столь высоки;
• простую кирпичную уличную печь сможет сложить у себя дома или на даче практически каждый домовладелец;
• габариты и устройство мангала выбираются произвольно в зависимости от пожеланий и возможностей хозяев дома.

Все эти особенности, да еще устройство фундамента во дворе, несколько упрощают выполнение работ по кладке мангалов, немногим сложнее строить уличные садовые печи. Последние представляют собой небольшие печные комплексы, где можно не только жарить шашлык, но и готовить разнообразную пищу. Но для начала мы рассмотрим самый простой вариант стационарного мангала, не требующий даже раствора.

Строение, изображенное на фото, возводится буквально за полчаса на любой ровной площадке. Чтобы сложить 4 опоры, подойдет любой кирпич, лишь бы он был ровный. Высота опор – произвольная, под свой рост, чтобы удобно было кухарить. Затем сверху кладется плита, желательно из огнестойкого материала, например, бетона или минерита. Далее, укладывается дно из красного кирпича (можно пустотелого), а следом возводятся стенки по обычной технологии с перевязкой.

Такая конструкция хороша тем, что не требует раствора, быстро возводится и переносится с места на место. Кроме того, высота и размеры мангала – на ваше усмотрение, но в разумных пределах, чтобы строение было устойчивым. Не забудьте на кирпичное дно установить металлическую жаровню, а в кладке делать небольшие щели для доступа воздуха.

Подобного рода небольшой мангал можно построить и на растворе, приладив сверху металлический дымосборник в виде зонта. Благодаря этому дым во время готовки не будет развеиваться в разные стороны и попадать вам в лицо. Ниже представлена схема мангала из кирпича с перекрытием бетонной плитой и вытяжным зонтом:

Трудность при возведении данной конструкции одна – заливка бетонной плиты. Но при наличии в домашнем хозяйстве небольших обрезков фанеры или OSB, да деревянных брусков вопрос решается достаточно быстро. Из брусков делаются стойки, а из фанеры – щиты опалубки. Чтобы из бетона не вытекало молочко, а фанера не размокла, перед заливкой внутреннюю часть опалубки надо накрыть полиэтиленовой пленкой. Туда же надо поместить сетку из арматуры диаметром 10—12 мм. На рисунке показана схема устройства опалубки и порядовка мангала:

Дымосборник изготавливается из оцинкованной кровельной стали и крепится наверх мангала. Разжигать огонь прямо на бетонной плите не рекомендуется, для этой цели лучше приспособить металлическую жаровню.

Уличные печные комплексы

Следующий вариант – это печь-барбекю с дымоходной трубой и дополнительными шкафчиками для кухонной утвари. Устье топливника и проемы для шкафчиков задуманы с арочными сводами, ниша-дровник – с обычным перекрытием из кирпичей, уложенных на стальные уголки. Ниже показаны чертежи для мангала из кирпича и порядовки для его возведения:

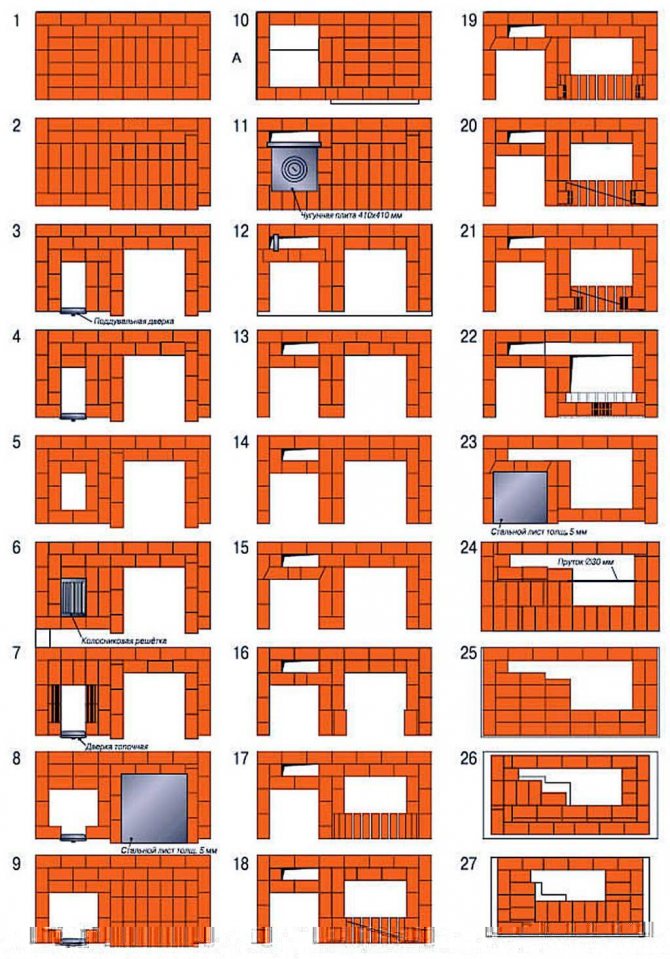

Как видно из порядовок, внутренняя часть топливника выкладывается из шамотного кирпича, а значит, не требует отдельной жаровни. Высота дымохода – произвольная, зависит от местонахождения печи и высоты навеса над ней.

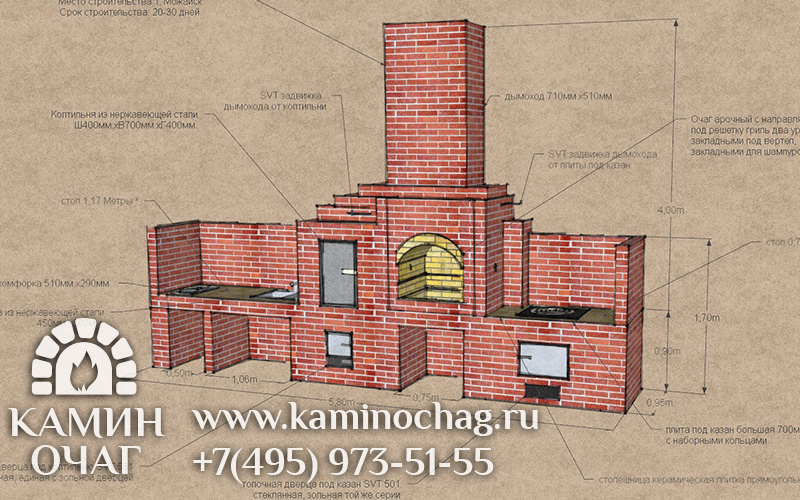

Последний вариант, что мы хотим представить, — это более сложная в исполнении уличная печь для дачи. Тут понадобится некоторый опыт и знание печного дела. Печь предназначена не только для приготовления шашлыков, но и для готовки пищи, поскольку снабжена варочной панелью. В данном случае устройство уличной печи предусматривает наличие дымооборота и требует большего количества материалов и фурнитуры:

• кирпич керамический полнотелый – 450 шт. ;
• кирпич красный пустотелый – 180 шт.;
• кирпич шамотный – 201 шт.;
• цемент марки 400 – 200 кг;
• шамотная глина – 40 кг;
• песок – 0.1 м3;
• уголок 40 х 40 мм – 4 м;
• плита чугунная 710 х 410 мм;
• дверка топливника 410 х 410 мм – 1 шт.;
• задвижка – 1 шт.;
• дверца для прочистки 140 х 140 мм – 1 шт.

Здесь также внутренние части печи, подвергающиеся воздействию открытого пламени или высокой температуры, выкладываются шамотным кирпичом. Приступать к подготовке и строительству надо, изучив чертеж кирпичного мангала, где показаны разрезы печи и ее порядовки:

Необходимые материалы для строительства

В нашем случае главным строительным материалом является кирпич. При возведении простых мангалов требования к нему невысокие. Камера, где планируется разместить жаровню, должна быть выполнена из красного керамического кирпича, можно даже пустотелого. Что касается нижней опорной части, то здесь выбор материала – целиком на ваше усмотрение и возможности. Задача этой части – поддерживать конструкцию, воздействию высокой температуры она не подвергается, а значит, может быть выполнена из любого подходящего материала.

Если простой уличный мангал из кирпича, сделанный своими руками, имеет неказистый вид, то его всегда можно оштукатурить или обложить недорогим керамогранитом, но только после того, как кладочный раствор высохнет окончательно.

Другое дело – кирпичные уличные печи. Здесь надо соблюдать все правила печного искусства и материал использовать качественный. Для строительства понадобится полнотелый красный кирпич без трещин и повреждений, то же касается и шамотного камня. Раствор следует применять только песчано-глиняный в пропорциях 1 : 1, а для огнеупорной кладки – раствор из шамотной глины. Такие строительные смеси в сухом виде имеются в продаже.

Совет. Для кладки простых мангалов в песчано-глиняный раствор можно для прочности добавить 20% цемента М400.

Любая садовая печь или мангал устанавливается на прочное основание, поэтому надо запастись песком, цементом и щебнем для устройства фундамента. Не забываем и об инструментах, необходимых для кладочных работ, а для арочных сводов понадобятся специальные шаблоны – кружала. Их можно вырезать из гипсокартона.

Заложение фундамента

Устройство основания – дело достаточно сложное и требующее геологической разведки состава грунтов. Но к возведению очага во дворе надо подойти немного проще и с меньшими затратами. Универсальный рецепт — это железобетонная плита. Ее заливка выполняется в такой последовательности:

• выкопать яму глубиной 30 см и размером на 10—20 см больше, чем будущий стационарный мангал;
• утрамбовать дно и засыпать щебнем на 15 см;
• установить опалубку, выступающую над уровнем земли на 10 см;
• укрыть яму вместе с опалубкой полиэтиленовой пленкой;
• связать сетку из арматуры диаметром 12—14 мм с ячейками 150 х 150 мм. Уложить ее на дно ямы поверх пленки, подложив подставки;
• приготовить бетон в пропорциях 1 часть цемента / 3 части песка / 7 частей щебня средней или мелкой крупности и уложить его в опалубку;
• после схватывания плиту накрыть пленкой и выждать 28 дней до полного затвердевания.

Перед тем как сделать мангал, поверхность фундамента надо застелить 2 слоями рубероида, обеспечив гидроизоляцию строения.

Рекомендации по кладке

Самые простые кирпичные мангалы для дачи строятся с соблюдением обычных правил кладки камней с перевязкой и выверкой по уровню и отвесу. Тут важно приготовить хороший раствор из просеянного песка и глины, чтобы в нем не попадалось камешков. Толщина шва кладки на глиняном растворе соблюдается в пределах 5 мм, на цементном – до 10 мм.

Совет. Нижние опорные части мангала можно класть на цементно-песчаном растворе с небольшим добавлением глины для пластичности.

Более жесткие правила действуют, если надо построить кирпичный мангал в виде дворового печного комплекса:

• каждый кирпич замачивается на 2—3 мин в ведре с водой;
• шамотная и обычная кладка между собой не перевязываются;
• кирпичи подгоняются и подрезаются в результате примерки. Для этого ряд сначала надо выложить без раствора;
• горизонталь и вертикаль строения проверяется после укладки каждого ряда камней.

Совет. Если вы желаете построить мангал из кирпича с декоративным щелевидным швом, надо во время кладки не дотягивать раствор до лицевой стороны камня.

С целью лучше понять последовательность действий, в качестве примера предлагается пошаговая инструкция для кладки кирпичного мангала-барбекю со шкафчиками для кухонной утвари. В предыдущем разделе показаны его порядовки (Вариант 3), которым надо следовать. Итак, порядок выполнения кладки следующий:

• с 1-го ряда и по 8-й возводятся стенки шкафчиков и дровяной ниши;
• 9-й ряд: с помощью шаблонов выкладываются арки шкафчиков из красного кирпича, над дровницей кладутся стальные уголки;
• 10-й ряд: формируется перекрытие дровяной ниши из огнеупорных камней, обрезанных до 18 см и положенных на ребро;
• 11 и 12-й ряды: перекрываются все ниши, при этом по всему периметру кирпичи выпускаются наружу на четверть;
• по 15-й ряд выкладывается топливник из шамотного кирпича. Вырезается и устанавливается кружало для формирования свода;
• по 20-й ряд возводятся наружные стены и топка. Выкладывается арочный свод из шамотных камней, подрезанных «под клин»;
• с 20-го до 24-го ряда кирпичи подрезаются так, чтобы постепенно перейти к сечению дымохода;
• все камни 24-го ряда выпускаются наружу на четверть, затем следует возведение дымохода.

В результате получаем такое симпатичное сооружение:

Заключение

Как сделать мангал из кирпича своими руками

Оглавление:

• Главное — последовательность!
• Подготовим фундамент
• Начинаем работу, кладем кирпичи!

Пожалуй, многие согласятся, что нет ничего лучше, чем отдых на природе. Задорно смеяться, играя всей компанией в активные игры, наслаждаться приятными беседами со своими близкими друзьями и все это скрашивать приятным ароматом шашлычка что может быть лучше? Потому нет ничего удивительного в том, что многие мастера мечтают сделать мангал из кирпича своими руками.

Он прекрасно дополнит дачный участок местечком, в котором можно отдохнуть душой и телом и сотворить настоящий кулинарный шедевр.

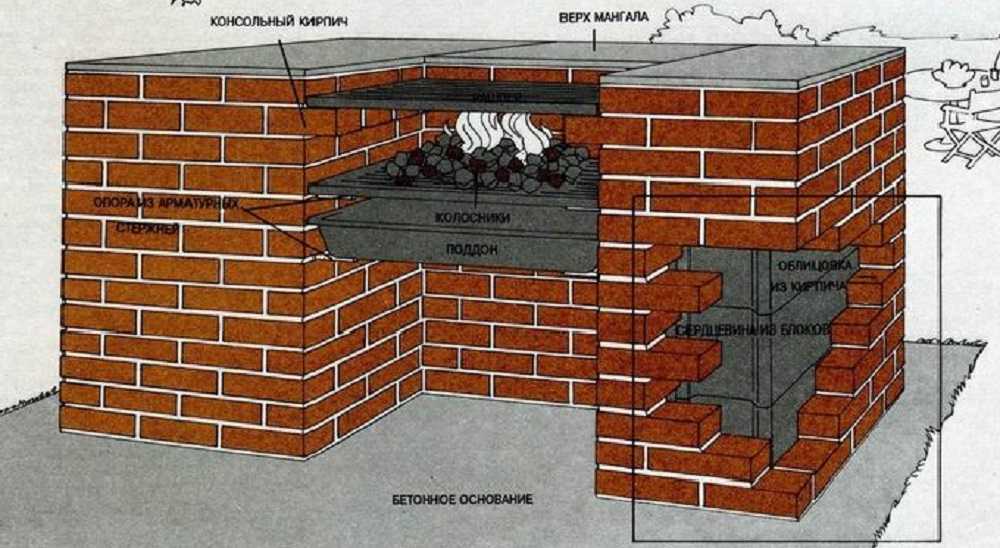

Схема кирпичного мангала.

Что касается материалов, из которых можно собственноручно сделать современный мангал, то они бывают совершенно разными, однако нам нужен мангал, который можно будет использовать на открытом воздухе. Бывают мангалы из металла или природного камня, но можно рассмотреть и другой вариант. Например, как сделать мангал из кирпича своими руками?

Главное последовательность!

Чтобы сделать мангал своими руками, вам необходима четкая инструкция и верные схемы постройки. В первую очередь необходимо определиться с его местонахождением. В идеале, мангал из кирпича разумнее разместить непосредственно около места вашего отдыха, например, около беседки, где вас всегда будет ждать голодное семейство, нагулявшее аппетит и соблазняющееся ароматами. Подобный мангал уже будет иметь фундамент и при желании может даже входить в комплекс целой постройки для готовки, поэтому вам нужно подготовить достаточно места для осуществления задумки. Также не следует начинать постройку там, где находятся легковоспламеняющиеся материалы, расположить его нужно подальше от всяких строений. Не следует забывать, что дым от вашего барбекю является не только ароматным и возбуждающим пищевые рецепторы, но и достаточно едким, поэтому при постройке мангала необходимо учитывать превалирующее направление, то есть возможное направление ветра, и позаботиться о максимальном отводе дыма от людей.

Схема размеров кирпичного мангала.

Когда вы решаете, какой именно мангал своими руками сделаете, вы должны в первую очередь четко представлять его размеры и внешний вид. Для того чтобы построить мангал из кирпича, вам понадобится:

• печной кирпич (обычный кирпич не подходит для работы с высокими температурами),
• цемент,
• песок,
• бутовый камень,
• щебень или гравий,
• лопата,
• строительная рулетка,
• известь,
• металлические прутья и арматурная сетка,
• бетономешалка,
• обрешетка,
• болты, шурупы,
• другие строительные инструменты.

Вернуться к оглавлению

Подготовим фундамент

Схема строения фундамента под мангал.

Чтобы в будущем предотвратить непредвиденные разрушения и сделать по-настоящему устойчивый мангал, подготовьте бетонное основание для него. Подход к этому делу с ответственностью гарантирует качественный результат в итоге. Если говорить обобщенно, то наличие фундамента необходимо для устойчивости мангала из кирпича, который будет иметь большой вес. Для начала вы должны выкопать яму, параметры должны быть обусловлены длиной, шириной и весом вашего самодельного мангала. Дальнейшие действия будут зависеть от материала, из которого будет сделан фундамент.

Если вы собрались делать фундамент из бутобетона, то первый шаг это постройка основания. Строится опалубка. Она состоит из досок, которые скрепляются между собой гвоздями с внутренней стороны опалубки. Изнутри она обшивается рубероидом или обмазывается битумом, дабы цемент не имел возможности вытечь наружу.

Большого размера камни 16 см в диаметре лягут одним слоем, а расстояния между камнями можно легко заполнить щебнем или гравием. Затем следует залить раствором цемента (четверть всего цемента и три четверти песка). Количество рядов определяется глубиной вырытой ямы, которую подготовили под фундамент. Вам стоит сделать перерыв на пару дней, как только вы покроете поверхность верхнего слоя гидроизолирующим материалом.

Если вы собрались делать фундамент из бетона, то действия будут немного иными.

На дно ямы следует уложить арматуру и залить бетоном после того, как вы покроете ее маленьким слоем мокрого песка. Опалубку при желании можно выполнить из фанеры. Требуется нанести слой гидроизолирующего средства на уже подсохший бетон.

Вернуться к оглавлению

Начинаем работу, кладем кирпичи!

Итак, как было сказано выше, для того чтобы сделать отменный мангал из кирпича своими руками, подойдет только печной кирпич.

Схема кладки мангала: 1, 3 – Бетонная плита, 2 – Арка, 4 – Пустоты, 5 – Фундамент, 6 – Щебень, 7 – Кусочки кирпичей и плитка, 8 – рубленые кирпичи, 9 – Кусочки плитки, 10 – Обрамление дымохода, 11 – Бетон.

Следует предупредить, что перед укладкой кирпичи необходимо периодически сбрызгивать водой, так как они очень быстро впитывают воду, которая также будет присутствовать в цементном растворе. Если не дать кирпичам напитаться водой изначально, то кладка мангала будет некачественной и ненадежной, так как вся вода из цементного раствора уйдет в кирпичи, и «скрепляющий» элемент станет неполноценным.

Снимите опалубку и выполните на фундаменте разметку, где будет находиться ваш мангал. Первый слой рекомендуется выложить насухо для того, чтобы иметь представление, как будут располагаться кирпичи вашего мангала. На этом этапе следует приготовить скрепляющий раствор, схема приготовления которого предельно проста: 1 часть цемента соединяем с 1 частью гашеной извести и досыпаем 3 части песка, льем воду. Раствор должен получиться равномерным и густым.

Старясь соблюдать шахматный порядок, выкладывайте первые 5 рядов кирпича. Класть начинайте с углов, затем, не торопясь и качественно, закладывайте пространство в центре. Тем, кто желает получить идеально ровный мангал, на помощь приходит строительный уровень для проверки. Еще можно использовать отвес, помогает в проверке вертикальной ровности.

Металлическими углами перекройте углы после того, как закончены 6 рядов, и выложите еще 2. Дальше нужно выложить еще 3 ряда кирпичей сплошной кладкой. Полдела сделано, получившаяся на этом этапе ровная поверхность идеально подходит для строительства той части мангала, на которой и будете творить кулинарные изыски. Она будет состоять из 3х рядов. Именно на этом этапе следует добавлять завершающие элементы вашего мангала стальные крепления для шампуров, сделать проемы для того, чтобы воздух смог проступать к углям.

Также вы можете оснастить свой мангал решетками для барбекю. Для того чтобы улучшить внешний вид мангала, вы можете изначально продумать для него наличие полок для топлива, для различных столовых приборов, которые будут помогать вам в готовке. Сделайте навес над жаровней, благодаря которому плохая погода больше не будет помехой для семейного мероприятия. Пожалуй, это и есть окончание работ над мангалом из кирпича своими руками.

Теперь вы знаете, как сделать мангал эту полезную и необходимую вещь. С такой конструкцией ваш семейный отдых на природе будет просто незабываемым, наполненным радостями, весельем и по-настоящему вкусной едой!

Как сделать мангал из коптильных материалов от подружки. Изготовление мангала-коптильни своими руками из кирпича и металла марки коптильного металла чертеж

Проведите время на природе, даже в собственном дворе под ароматным шашлыком. Что может быть лучше? Можно! Заодно приготовьте отличные копченые гарниры! Можно с мангалом, грилем и копчением в одном.

Что курит мангон?

Все, что вам нужно в одном, это то, что этот дизайн можно назвать. Благодаря продуманному размещению компонентов можно одновременно приготовить сочные стейки на гриле, аппетитный шашлык на гриле, как дополнение к целой рыбе.

В связи с тем, что дым, образующийся при приготовлении пищи на решетке барбекю, не выходит наружу, а направляется, двигаясь, в коптильные емкости. Так вы сможете более экономно и функционально использовать данную конструкцию.

Внешне стандартный мангал всем известен. Комбинированный вариант с коптильней или мангалом позволит «перетасовать», довести до нужного вкуса любой продукт. Дым окутывает пищу в коптильной камере, тем самым доводя вкус до совершенства.

На заметку! Отдельные опции могут реализовывать холодное и горячее копчение. Этот момент следует учитывать при проектировании.

Удобство конструкции в том, что она компактна и дешевле в изготовлении, как и в покупке. Особой популярностью у мастеров на все руки пользуются металлические мангалы. Ведь их можно приготовить из подружки, но оснащенные колесиками, легко передвигать в нужное место.

Конструкция таких конструкций намного проще кирпичных аналогов. Кроме того, они занимают мало места. Дизайн простой, в этой версии есть дополнительные функциональные зоны. Вы даже можете добавить, когда продукт полностью готов.

Преимущества недостатки

В такой многофункциональной коптильне есть очевидные преимущества, среди них:

• компактность;
• улучшенная функциональность:
• наличие различных изделий и материалов для их изготовления;
• масса вариаций, простота изготовления;
• простота в эксплуатации.

Как таковых недостатков нет, особенность в том, что нужна дополнительная шлифовка, покраска, если делать своими руками. Иногда можно услышать мнение, что вид грубоват, но нельзя так сказать обо всех моделях, лично изготовленных наверняка.

Материалы и инструменты для изготовления

Для изготовления мангала с коптильней понадобится металлический корпус. Это может быть старый газовый баллон, бочка, котлы и другая подобная тара. Если таких рук нет под рукой, вполне можно сделать кубическую конструкцию, сварив между собой металлические листы подходящей толщины.

Простейшие конструкции мангала/барбекю с крышкой и подачей воздуха. Эти варианты есть только горячего копчения. Конструкция более объемная, предусматривает отдельную камеру для дров с выходом на секцию барбекю. Чтобы курить таким образом, монтируется еще одна камера, она пропускает охлажденный дым.

Из инструментов понадобится болгарка с диском по металлу, сварочный инвертор, электроды. В зависимости от используемого материала, штор, ригелей. Придать завершенную конструкцию из металлической фурнитуры, уголков, деревянных досок, покрасить, покрыть лаком.

Металлический мангал для копчения

Для создания мангала из дымящегося металла можно использовать старый газовый баллон. В данном случае их будет 2 — непосредственно мангал и дымогенератор.

Важно! Прежде чем приступить к резке и сварочным работам, цилиндр должен быть полностью очищен от бензина. Оптимально это делать вдали от дома, так как запах будет достаточно сильным.

Следующий шаг: демонтаж кранов, перекрывавших газ, они не нужны для шашлыка с копчением. Подготовка баллона включает в себя полную выдачу газа, для этого, закрутив вентиль, залить баллоны водой и дать постоять пару дней.

Изготовление дымогенератора

• Подготовленный цилиндр необходимо вырезать болгаркой так, чтобы получилась колба 50 см. С одной стороны шарик будет в исходном виде, с другой — разрезан, именно к нему и будет крепиться вторая часть конструкции.
• Необходимо сделать отверстие для визуализации. Резная деталь сама будет крышкой, получается подгонять тягу. Infused будет расположен внизу. Для того, чтобы он переместил его туда сюда, нужно приварить направляющие. В этом случае используется металлический уголок. Ручка приварена к самой крышке.
• Сверху срежьте крышку. Высота остального корпуса составляет примерно 2/3 от общей высоты.
• Внутрь вкрутите металлический уголок, он поддерживает решетчатую решетку, для которой можно использовать любую решетчатую поверхность.
• Крышка для крепления с петлями и сваркой.
• Купол цилиндра обрезан, чтобы приварить на место.
• В верхней части цилиндра печи следует сделать отверстие для соединения с жаровней.

Мангала производитель

• Баллон нужен стандартный, по аналогии с дымогенератором сделать в нем отверстие для размышления, только он расположен не по центру, а ближе к краю, где будет крепиться дымогенератор .
• Крышка будет по всей длине, высота оставшейся части тоже примерно 2/3 от общей высоты бака.
• Внутри есть деревья, для их поддержки используем металлические уголки, они их тоже приветствуют.
• Крышка надевается на петлю.
• На корпусе нужно сделать вырезы и отверстия. Это необходимо для шампуров. Со стороны мангала, которая находится у посадочного места крышки крышки — выдвинута в высоту примерно на 1 см, толщина такая, какая нужна для имеющихся шампуров. С обратной стороны (под петлями) дырочки будут протыкать те навесы.
• Для удобства на крышке закрепите ручки.
• Сделать вырез для напыления печи и приварить трубу. Если меньший цилиндр находится вверху, то мангала — внизу, по форме примерно такой же, как у дымогенератора. Размер трубы зависит от существующего диаметра.

Сборка

Решетка и дымогенератор должны быть поставлены на металлические ножки, лучше всего их приварить. По высоте топочная камера должна располагаться ниже решетки.

Проводить сборку, только после приваривания ножек. Компоненты гриля закопчены сваркой. Частная дымоходная труба. После зашлепки выровняйте швы и покрасьте огнеупорной краской.

Основу под мангал-дым нельзя приваривать сразу, при склеивании компонентов использовать временную основу. После, приварив соответствующие (высота, габариты, дополнительные функции), полностью закрепить.

В зоне манги сделайте аренду из угла для устройства полки. Удобно ставить принадлежности для приготовления пищи и посуду.

Модификации

По аналогии можно сделать мангал-коптильню. Последовательность работ аналогична, но надрезы делать не нужно. А уголки закреплены в двух местах. На первый ряд полагается решетка, на второй решетка для приготовления пищи. Дым сделает это сам. Курение в этом случае будет горячим.

Создание мангала на загородной территории — мечта многих владельцев частных домов. При возведении мангала часто используется металл – с этим материалом легко работать, но конструкция проста и малофункциональна. Если вы хотите сделать печь, позволяющую и варить шашлык, и коптить мясо, то лучше использовать кирпичи. Строительство мангала-коптильни занимает много времени, требует соблюдения технологии и аккуратности при работе – любая ошибка может свести все усилия на нет. Но преимущества такой печи того стоят.

Мангала-Дым Дизайн

Прежде чем приступить к составлению чертежа, определитесь с необходимым набором функций — сколько видов блюд собираетесь готовить, какое количество гостей планируете принять. Кирпич позволяет реализовать наиболее полный спектр задач, поэтому лучше сделать основательную конструкцию «три в одном»: мангал, коптильня и отдельный очаг для Казани. В такой печи готовятся любые блюда – от традиционного шашлыка до супов и пинг. Даже если вы планируете только коптить мясо или рыбу, рано или поздно дополнительные функции мангала пригодятся, и больше не придется держать в руках дизайн. Вы сэкономите время, место и материалы.

Сборка схемы печи

Также решите, какие вспомогательные компоненты сооружений станут для вас полезными. Кирпичная пайка легко дополняется:

• тканый;
• стол для резки;
• раковина;
• Полки для посуды и других кухонных принадлежностей.

Итак, мангал состоит из следующих элементов:

1. МАНГАЛ — Емкость для угля с креплениями для шампуров и решеткой-гриль.
2. Очаг и коптильное отделение.
3. Камин с варочной панелью. Пластинчатые горелки делают съемными и такого размера, чтобы казан помещался на 2/3 его глубины.
4. Дымоход (один на всю пайку).
5. Вспомогательные компоненты.

После определения необходимых элементов и общего проекта мангала-коптильня строится подробный чертеж с указанием расположения и размеров частей конструкции. На основании проекта рассчитывается количество материала, примерная масса конструкции и параметры фундамента.

Строительство мангала с коптильней сложнее металлической печи, но конечный результат оправдывает затраченные усилия и средства. Правильно сложенная конструкция не только прослужит долго и украсит дачный участок, но и обеспечит более высокий вкус приготовленных блюд. Надежная кирпичная коптильня гарантирует равномерный прогрев мяса, сохранность продукта и полную пропитку дымом.

Создание фундамента

Даже компактный кирпичный мангал имеет большую массу, поэтому основание конструкции выполнено из железобетона. Этот процесс требует соблюдения технологии и не терпит спешки – фундамент набирает прочность в течение месяца. Если допустить ошибки при заливке смеси или попытаться ускорить процесс застывания, в дальнейшем фундамент даст трещину, что негативно скажется на целостности конструкции.

Пошаговая инструкция по устройству фундамента:

1. По чертежу размещается площадка. Оптимальная площадь мангала 3 м 2 .
2. Насос подходящего размера и конфигурации. Глубина рассчитывается индивидуально – зависит от массы конструкции, характеристик грунта и других особенностей.
3. Установить опалубку выше уровня грунта на 50 мм. Изнутри доски обшиты гидроизоляционным материалом — например, резиноидом.
4. Влажный песок насыпается на дно слоем 100 мм.
5. Вязаная армирующая сетка. Для этого используют прутья толщиной 10-12 мм, которые располагают на расстоянии 100 мм друг от друга и связывают проволокой. Изготавливают две сетки, которые соединяют вертикальными стержнями длиной 50 мм.
6. Арматурная решетка укладывается в котлован и заливается слоем цементно-песчаной смеси. Раствор готовят из песка и ¼ цемента, для прочности добавляют щебень. Первый слой фундамента готов. Остальные, до края опалубки, формируют с интервалом в сутки.
7. Последний слой выравнивается и гидроизолируется полиэтиленовой пленкой.

Строительство кирпичного мангала

Когда фундамент наберет прочность, приступаем к возведению наземной части строения. Кладка состоит из нескольких элементов: основания, толкателя, жаровни и дымохода. Для сборки мангала используется красный дымоходный кирпич, устойчивый к сильному нагреву и перепадам температур. Это важно при создании уличной конструкции: при эксплуатации зимой кладка не растрескается. Силикатный кирпич для строительства мангала не подойдет.

Перед началом строительства составляется заказ — схема кладки кирпича. Лучше работать со стандартными, уже проверенными чертежами, учитывающими особенности оформления манго-курения.

Кирпичи нужно подготовить к работе. В течение суток перед началом строительства материал замачивают в воде. К началу кладки с наружной стороны кирпичи будут сухими, а внутри будет задерживаться влага, что будет препятствовать впитыванию воды из раствора.

Для скрепления кирпича используется смесь песка, цемента и извести-гашеной в пропорциях 3:1:1. Первый ряд мангала делают насухо, чтобы наметить кладку, подогнать размер кирпича и избежать ошибок в дальнейшем . Для первого ряда подходят как кирпичи, так и половинки.

Начиная со второго ряда кирпичи укладывают со смещением к полке, чтобы стыки не совпадали. Начинайте работу с угла, затем укладываются перегородки. Через каждые два ряда строки равномерно проверяются строительным уровнем. На высоте мишуры устанавливаются железные уголки для фиксации основания печи, которое изготовлено из толстостенного металла. Для обеспечения притока воздуха часть кирпичей под гребенки кладут без раствора — достаточно двух-трех прорезей, чтобы огонь хорошо вспыхнул.

Итак, главное — в точности следовать чертежам. Сначала из кирпича выкладывается цоколь, затем стены паром, мангала, коптильня и, наконец, делается дымоход. Когда кладка завершена, устанавливаются металлические дверцы, крепления для шампуров, варочная поверхность и другие элементы.

Дизайн-проект

На завершающем этапе топку футеровывают декоративным кирпичом, укладывают на грунт перед тротуарной плиткой мангала Для обеспечения пожарной безопасности и надстраивают навес над всей конструкцией. Также проведите внутреннее обустройство: установите разделочный стол, мойку, полки и другие полезные приспособления. Таким образом, мангал с коптильней превращается в полноценную уличную кухню, позволяющую без труда приготовить мясные блюда разных видов.

Тематический материал:

Коптильня оборудована термометром, так как в камере необходимо поддерживать определенную температуру: около 60°С для мяса и 75°С — для рыбы. В этом случае продукт сохранится максимально. Если поднять температуру дыма до 100°С, процесс приготовления пойдет быстрее. Холодное копчение осуществляется при температуре 23°С – в таких условиях мясо получается максимально нежным и приобретает красивый бордовый оттенок. Температуру регулируют изменением длины дымохода, а также перекрытием трубы металлической пластиной – чем шире зазор, тем больше горячего дыма поступает в коптильное отделение и тем жарче в камере.

Для использования котла потребуется отдельный очаг из кирпича, который закрыт железной пластиной толщиной 20 мм. С помощью горелки в металлической поверхности вырезается отверстие такого диаметра, чтобы казан опустился на 2/3 – это обеспечивает равномерный прогрев блюда. Для использования очага в качестве конвектора для варки супа или жарки овощей отверстие закрывается стальными кольцами разного диаметра.

Таким образом построить мангал-коптильню нам не так уж и сложно, главное досконально продумать конструкцию и сделать подробный чертеж. Внимательное следование проекту в процессе работы поможет построить красивую и эффективную печь для приготовления мяса на открытом огне.

Рано или поздно у владельцев приусадебных участков возникает вопрос — сколько можно использовать различных агрегатов при приготовлении шашлыка и копчения на вашем участке? Неудобно, дров и опилок уходит вдвое больше. Да и бегать от мангала до коптильни неинтересно и не входит в программу отдыха на природе. А если совместить две вещи нужно комбинировать каждую сумку?

Выберите оптимальный вариант

При огромном сегодня разнообразии Мангалов, Коптылене, Мангалов-Коптылене просто разбегаются глаза. Вы можете просто приобрести агрегат в магазине или в интернет-магазине. Но мангон-коптильню для себя можно сделать своими руками, учитывая все ваши потребности и личные нюансы . При определении будущего мангала или печи Надо учитывать:

1. Вы хотите большую или маленькую конструкцию (зависит от количества членов семьи, друзей, родственников).
2. Сборно-разборный будет сборным или монолитным.
3. Или автономный будет вашим брендом.
4. Из какого материала он будет сделан.

Преимущества

А если вы хотите лучший вариант: и недорого, и качественно, и удобно, и долговечно, то ваш выбор мангал-коптильня своими руками из металла. Смотрите видео, как быстро и совсем просто можно сделать эту чудо-печь.

Расположение

Расположение печи или мангала может быть где угодно — в беседке, в тени, на солнечной полянке. А если это место вдруг по каким-либо причинам не устраивает, то печь с жаровней можно перенести в другое место. Нужно только учитывать, чтобы поблизости не было легковоспламеняющихся конструкций. Должна быть удаленность от забора, чтобы не смущать соседей. Если есть беседка, мангал-коптильню лучше поставить рядом, но учитывая, что дымоход не должен находиться на одном уровне с сидящими в беседке людьми.

См. также: Разновидности и выбор коптильни

Главное подобрать для устройства топки ровную твердую поверхность.

Изготовление

Так как купить большие металлические листы обычно не просто, то при производстве мангала-коптильни своими руками лучше вырезать из металла по чертежам и видео стены мангала и коптильни. Позже их приварить. Использовать лучше металлическую нержавейку не тоньше 2 мм. или углеродные типы металла. Можно, конечно, достать чугун. Если вы планируете фигурную конструкцию, которую хотите периодически брать с собой, то толщина металла должна быть не более 2 мм. Так как в противном случае конструкция будет неудобной и тяжелой для транспортировки. Но нужно помнить, что такой металл будет быстро течь, и срок хранения мангала-коптильни и печи будет небольшим.

На стенках мангала — отверстия для циркуляции воздуха, чтобы мясо или шашлык не отравились вредными продуктами горения.

С приваренным рядом ящиком мангала, ящиком коптильни чуть больше проблем:

1. Ниже находится поддон для слива жира.
2. Внутри — приваренные крючки или скобы для размещения решеток.
3. Герметичная крышка.
4. Дымоход.

Сварку и установку коробов и решеток производить строго по чертежам, видео и схемам и строго по размерам.

Мангал-коптильня должна стоять на металлических ножках, которые желательно не приваривать, а крепить болтами на случай транспортировки заполнителя.

закрыть ×

Мангал-коптильня используется на думартовых площадках для приготовления мяса, копчения рыбы и овощей. Многие места для курения на даче или на придомовой территории загородного дома не имеют. Нужно поставить мангал-коптильню, чтобы дым от нее не шел в дом и не на людей. Весь дым должен идти на еду, чтобы они хорошо протекали.

Это коптильное устройство можно использовать в специализированных магазинах, так что и собрать самому. Некоторые делают копчения из других агрегатов, которые есть в хозяйстве. Под штангу, как правило, приходится подкладывать кирпичный фундамент, хотя есть модели, устанавливаемые без него.

Хаммер Мангал 3 в 1 (или обычная коптильня), собранная своими руками, работает по следующему принципу:

• Продукты, которые нужно сохранить, висят или складываются на решетке.
• На дне должны быть опилки, уголки или дрова.
• Коптильня закрывается, поджигается.
• Когда блюдо будет готово, решетку можно снять с огня.

Мясные, рыбные и овощные блюда следует готовить при температуре 50-120 градусов. В среднем время приготовления колеблется от 2 до 2,5 часов. В качестве топлива рекомендуется использовать сырые дрова, на которые сверху насыпаны сухие опилки. Дрова должны тлеть, а не гореть, поэтому огонь в топке нельзя раздувать. Учитывая тот факт, что копчение или шашлык работают по принципу копчения, то и пища должна быть тушенной, а не вареной или жареной. Для копчения нужен дым, который получится, если сырое дерево перетереть с опилками и поджечь. Так любое блюдо получится особенно вкусным и ароматным.

Что можно сделать

Мангалы Коксовые печи, которые изготавливаются своими руками, бывают нескольких видов:

Печи из нержавеющей стали

Для изготовления вам понадобится несколько листов нержавеющей стали, которые нужно сварить так, чтобы получилось прямоугольная печь. Посередине с каждой стороны коптильни приваривают по 2-3 уголка, чтобы сверху уложить сетку. Дна у такой мангала быть не должно, а верх закрывается крышкой. Важно, чтобы она закрывалась герметично. Для того чтобы использовать мангал-коптильню, необходимо разложить продукты, рыбу или мясо на решетке, закрыть и поставить на огонь.

МАНГАЛ-СКОКЛИНА из старого холодильника

Его необходимо освободить от полок и ящиков, а затем приветствовать посередине углов, которые расположены на дне холодильника (один угол) и вверху (два угла ). Затем следует установить дно для жира. В крышке холодильника делается отверстие, в которое помещается металлическая труба. Он будет выполнять роль дымохода.

Внизу монтируется электрическая плита, под которой будет располагаться поддон с опилками. По такому принципу будет работать аналогичный печной комплекс: печка включается, чтобы они быстро начали тлеть. В результате получается дым, который нужен для копчения продуктов. Через два часа они будут готовы к употреблению.

Мангал

Такой прибор подходит для копчения рыбы или мяса. Чтобы быстро собрать такую ​​уличную мангалу, нужно взять ведро из нержавейки. На дно необходимо положить рыбную или деревянную щепу, выкладывая пластом, толщиной в три сантиметра. Посередине ковша опускается решетка с едой, вверху ставится еще одна решетка. Ведро нужно закрыть крышкой, поставить на огонь. Через 15 мин. Продукты будут готовы.

Из бочки

Работает такая коптильня как мангал из ведра. С бочонков нужно снять дно и снять крышку. Затем к днищу приваривается поддон, где будет плескаться жир, и устанавливаются разные уровни в двух-трех местах решетки.

Коптильня с гидравликой

Такое оборудование можно купить в специализированном магазине или собрать самостоятельно. Подобная марка имеет компактные размеры, что позволяет применять коптильню в домашних условиях.

Металлическая печь-марка для дачи более удобна в эксплуатации и изготовлена. Однако на таком коптильне можно готовить только мясо, рыбу, шашлыки, а для расширения ассортимента приготавливаемых блюд рекомендуется использовать кирпичный мангал с копчением.
Такие печи имеют разную отделку, внешний вид, дизайн. Принцип работы металлической или кирпичной коптильни одинаков.

Чертежи уличной коптильни

Проект-схема металлической или кирпичной печи Составляется исходя из следующих принципов:

• Вид конструкции, т.е. мангал может быть разборным или стационарным. Размеры печи.
• Материал, из которого собирается коптильня. Это влияет на глубину фундамента.
• Функции, которые будет иметь плита. Это может быть обычный мангал, мангал, коптильня или гриль. Также можно собрать как однофункциональную духовку, так и многофункциональную. Если выбрать вариант 3-в-1, то дымоход рекомендуется делать из кирпича, что позволит оборудовать место под стерню. Его присутствие позволит приготовить первые и вторые блюда, закрыть консервацию, подогреть воду.
• Наличие дополнительного места, например, для дров, разделочного стола, полки под посуду, шампуры и т.п.

Мангала-коптильня

Мангала-коптильня

Схема обычной мангала-коптильни будет состоять из таких элементов:

• Очаг с камерой.
• Мангала.
• Камеры горят.
• Дымоход.

Мангал с металлическим дымом

Для того, чтобы сделать дымовой мангал, нужно взять несколько листов железа или другого металла, которые соединяются сварными швами между собой. Предпочтение стоит отдать листам нержавеющей стали, толщиной до 3 мм, что позволит дольше эксплуатировать конструкцию. Особое внимание уделяется чехлам для курения. Эту деталь мангалы можно сделать по-разному:

• Съемный
• Лесозаготовка
• Состоящая из двух половин
• Складная, имеющая одну половинку

Размеры мангала подбираются индивидуально, учитывая место, куда будет ставиться устройство. Когда корпус печки сварен, швы и металл зачищают болгаркой. Швы нужно промазать меловым раствором, приготовленным на воде. Когда она высохнет, внутри швы смазываются керосином. В том случае, если она окажется с обратной стороны, швы провариваются еще раз.

МАНГАЛ СО СПОКЛАНАМИ ИЗ КИРПИЧА

Для изготовления кирпичной марки с коптильней необходимо подготовить следующие инструменты:

• Мастер ОК
• Уровень
• Мастерок
• Лопата

Нам понадобится несколько емкостей для приготовления раствора. Кирпич, песок, цемент рекомендуется закупить заранее.

Строительство уличной печи мангала-коптильни из кирпича начинается с создания фундамента. На его выставке предусмотрены следующие виды работ:

• Протирочные ямы глубиной до 40 см.
• Установка в нее опалубки и металлической арматуры.
• Резиновая опалубка.
• Заливка проектного бетона.
• Ожидания до полного застывания бетона, что происходит два дня.

Размеры дымовой мангала могут быть:

• Длина — 1 м
• Ширина — 0,5 м
• Глубина — 0,25 м

Для создания печи с жаровней лучше всего применить красный кирпич или огнеупорный кирпич. По возможности рекомендуется выбирать первый вариант материала, так как он обладает большей огнестойкостью.

Спорная кладка кирпича имеет ряд особенностей:

• Первый ряд необходимо создавать без раствора для выполнения правильной краевой разметки. Используйте целые кирпичи.
• На первом ряду определяются места под решетку и вертел.
• Кирпичи перед кладкой смачивают и оставляют на сутки. Это позволит материалу впитывать воду, делая духовку прочнее.
• Приготовить раствор, в состав которого входит известь (гарат), цемент, песок. Консистенция должна быть очень густой, для этого смешайте 3 части песка, по одной части цемента и извести. Воду подливайте по своему усмотрению, чтобы раствор был густым.

Необходимое заимствование Мангала

Схема соварки создания мангала-копчения из кирпича своими руками

• 1-й ряд — Посадка кирпичей осуществляется таким образом, чтобы создавался шов и витой второй ряд. 2-8-й ряды — кладку кирпичей начинают с угла, соблюдая принцип горизонтальности. Для этого проверяется уровень кладки. Углы усилены металлической проволокой. Между вторым и восьмым рядами определяется место для топки, для которой понадобится только толстостенный материал. Следует учитывать такие нюансы, как создание отверстий открытого типа для воздуха, определение мест для столешницы, труб, дров, деловых ниш.
• 9 ряд — после кирпичной кладки Необходимо установить фанерную опалубку. Толщина материала должна быть 10 мм.
• 10-й ряд — шамотный кирпич, помогающий сформировать ксилографию. Кирпичи укладываются на ребра.
• 11 ряд — Выравнивает поверхность дровника.
• 12 ряд — формируется столешница. Ряд должен закрывать ниши здания, кирпичи укладываются таким образом, чтобы на них приходилась четверть.
• 13-15 ряд — создается топка.
• 16-19 ряд — сформируйте опалубку, которая будет перекрывать топку. Для создания опалубки понадобится шамотный кирпич.
• Ряды 20-24 рядов – это обрезка кирпичей, находящихся внутри топки, что необходимо для создания дымоходной кладки. На 24-м ряду кирпичи выкладываются по периметру с выходом на ¼. Это последний ряд, после которого начинается формирование внешней трубки.

После окончания заказа кладка может быть выполнена мангал-плиткой.

Для любителей отдыха на свежем воздухе В кругу семьи или друзей обязательно понравится шашлык с копчением. Сделать такую ​​конструкцию вполне реально даже своими силами без больших вложений. В этой статье мы рассмотрим, как построить мангал из дымящихся кирпичей, а также узнаем, как построить мангал из старого газового баллона.

Перед началом строительства мангала важно понять, для каких целей служит данная конструкция и почему она не идет ни в какое сравнение с обычными мангалами. Но для начала рассмотрим принцип работы мангала, а также коптильной камеры.

Принцип работы коптильни и мангала

Люди, которые хоть раз готовили мясо на мангале, знают, что продукт готовится за счет тепла, которое исходит от нижней части дров. Верхняя часть мяса постоянно обдувается воздухом, поэтому для равномерного приготовления шампуры приходится постоянно переворачивать.

А вот дымовой шашлык работает совсем по другому принципу. Изделия размещаются на решетке, которая располагается ниже боковых стенок на 25 см. Также металлическая пластина для угля в мангале выполнена без отверстий для тяги, полностью сплошная.

В отличие от мангала, топливо в мангале не горит, а чирикает. Благодаря тому, что стенки мангала отражают тепло, копчение продуктов происходит равномерно со всех сторон. Как было сказано ранее, за счет того, что над решеткой имеется зазор в 25 см, образуется горячая подушка безопасности, которая придает изделиям подсчет и неповторимый аромат.

Если для манталы нужно выбирать только мягкое мясо, то для шашлыка таких ограничений нет. Как говорят владельцы этих сооружений, мясо получается однородно-ковшовым, сочным и нежным. В наше время существует множество примеров кирпичных построек для барбекю. Рассмотрим подробнее, как сделать мангал с коптильней.

Подготовительные работы

В первую очередь необходимо правильно выбрать место для сооружения печи-барбекю. Лучше всего подходит место без деревьев и кустов, вдали от дома и других построек. Никогда не бросайте вызов противопожарным правилам. Важным моментом является также направление ветра. Например, если от мангала постоянно дует ветер в сторону дома или хозблока, то для постройки мангала необходимо выбрать другое место.

Подготовительные работы также включают покупку необходимых материалов. Например, для строительства печи и коптильной камеры необходим огнеупорный кирпич. Когда вы берете его в руки, он не должен поворачиваться или быть слишком хрупким.

В качестве огнеупорного кирпича отлично подойдет шамотен. В нем много глины. Поэтому шамотеновый кирпич легко переносит высокие температуры. Также необходимо приобрести глину, из которой будет изготавливаться раствор для огнеупорного кирпича и цемент марки 300 для кладки дымохода и облицовочных работ.

Строительство фундамента

Часто для строительства мангала с коптильней из кирпича составляются чертежи, благодаря которым производятся все необходимые расчеты. Например, благодаря чертежам можно узнать глубину фундамента и кладку кирпичей. Выполнив все необходимые расчеты, можно приступать к возведению фундамента. Работа проходит следующим образом:

Совет! Для того, чтобы бетон не трескался в жаркую погоду нужно покрыть бетон пленкой, которая задержит в бетоне влагу.

Укладка барбекю с копчением

Не стройте самую простую конструкцию B-B-Q. В современное время существует множество идей, благодаря которым можно сделать многофункциональный мангал с коптильней, склад для посуды и многое другое. На фото вы видите пример многофункционального мангала с мангалом, коптильнями и даже мойкой.

Как мы уже говорили ранее, необходимо приобрести огнеупорный и барбекю и облицовочный кирпич. Не рекомендуется строить печь из обычного кирпича, так как в процессе эксплуатации он испортится.

Кроме кирпича необходимо приобрести смесь, к которой будет располагаться огнеупорный кирпич. Цементный раствор не подходит по той причине, что он не предназначен для высоких температур. Огнеупорный кирпич должен ложиться на глину или специальный огнеупорный раствор. Если говорить о глиняном растворе, то его легко приготовить, и он очень дешевый.

Для приготовления глиняного раствора необходимо замочить глину в металлической емкости на 3 дня. После этого с помощью самодельной трамбовки растереть глину, постепенно добавляя песок. В растворе не должно быть камней или глиняных грудей. Для того, чтобы понять правильную консистенцию, нужно, чтобы лопата слегка выскочила из раствора. Глиняный раствор должен постепенно сползать с лопаты, а не растекаться по поверхности лопаты. Для придания глиняному раствору прочности в его состав добавляют поваренную соль.

Но глиняный раствор имеет некоторые недостатки, которые следует учитывать при строительстве. Например, глиняный раствор не подходит для строительства выхлопной трубы. Обычно его заменяют цементом или известняком. Также глина боится воды, поэтому ее нужно беречь от влаги.

В продаже имеется множество смесей для каменной печи барбекю. Перед покупкой следует уточнить, для какой температуры предназначена эта смесь. Например, есть смеси для кладки стен, печей или камина.

Для того, чтобы сделать мангал из дымящегося кирпича, нужно сделать чертежи. Чертежи мангала с коптильней можно увидеть на фото ниже. Кирпичный вагон должен проходить строго по чертежам. Высота латуни и решетки должна быть сделана под собственный рост.

Дымовая камера обычно делается горячим способом. В некоторых моделях для обеспечения холодного копчения дымовую трубу необходимо вывести из парома. Для отвода дыма соорудить дымоход с заслонкой и специальным сводом над жаровней. Благодаря такому дымоходу конструкция будет казаться массивной и необычной.

Коптильня из газовых баллонов

В последнее время очень популярны мангалы, мангалы или из старых газовых баллонов. Эти изделия очень необычны и многофункциональны. Например, сделав мангал из газового баллона своими руками, вы не только приготовите очень вкусное мясо или шашлык, но и приятно удивите своих друзей.

Некоторые мангалы и мангалы из газовых баллонов выполнены в виде поезда или даже подводной лодки. Здесь нет предела фантазии, так что не бойтесь экспериментировать. Коптильня делается своими руками. Процесс выглядит следующим образом:

1. Для начала вам необходимо приобрести старый газовый баллон.
2. Промываем баллон изнутри водой.
3. С помощью ножовки вырезаем горловину постоянно поливая место питья водой. Эту работу необходимо производить вдали от дома, так как газ имеет резкий запах.
4. В горловину налить воду и тщательно промыть цилиндр.
5. После стирки можно приступать к резке цилиндра. Мелом нарисуйте, где должна быть дверца мангала, и приступайте к вырезанию.
6. Я отрезал «дверцу» цилиндра, нужно прикрепить дверные петли.

Внимание! Некоторые люди опасаются использовать газовый баллон в качестве мангала или мангала. Но качественно помыв баллон и несколько раз его проточив, он становится обычной металлической емкостью, безопасной для приготовления пищи.

Выход

Как мы увидели из этой статьи, сделать мангал с коптильной камерой можно по-разному. Перед началом строительства необходимо продумать, для каких целей будет данная конструкция, сделать чертежи и решить, сколько денег планируется исследовать. Если планируются небольшие капиталовложения, то отличным решением станет металлический мангал с коптильней. Не бойтесь экспериментировать и результат не заставит себя ждать.

Кирпичный мангал — 125 фото. Простая инструкция, как построить самому

Каждый счастливый обладатель загородного дома или хотя бы дачи, где он проводит все свои летние выходные, рано или поздно приходит к мысли, что для полного счастья ему не хватает мангала или мангала. По сути, шашлык и есть такой шашлык.

Сегодня, без головной боли и забот о верности расчетов вашего мангала, вы можете выбрать и купить готовый проектный комплект не только с чертежами и инструкцией по сборке, но и всеми необходимыми материалами для его строительства. Полный набор кирпичей или каменных элементов, которые можно легко собрать по инструкции за 1-2 дня. Доверьте строительство мангала из кирпича профессионалам, которые проектируют и строят мангал из кирпича более 10 лет.

Надо сказать, что в отличие от обычного мангала — простого приспособления для жарки шашлыков, эта постройка гораздо более многофункциональна. По сути, это просто печь, которая, в отличие от привычных нам русских печей, находится не внутри дома, а снаружи.

Так как она предназначена для приготовления изысканных блюд на свежем воздухе, то и отношение к ней должно быть не менее серьезным, поэтому в первую очередь нужно подобрать подходящую схему кирпичной печи. Многочисленные фото барбекю из кирпича в интернете помогут решить эту проблему.

В первую очередь необходимо определиться с местом установки. Мангал должен быть недалеко от дома. В принципе, можно и дальше, но необходимость бегать взад-вперед на десятки метров от дома к мангалу и обратно за едой, водой и топливом полностью отобьёт желание устраивать праздники.

Площадка для барбекю должна быть ровной, потому что это довольно крупное кирпичное сооружение с большой массой, мало чем отличается от нашей традиционной русской печи. Абсолютно все виды печей представляют собой сложные инженерные сооружения.

По сути, печь — это дом огня, и чем ответственнее ее возвести, тем эффективнее в ней будет работать пламя. Барбекю представляет собой сложную кирпичную конструкцию с большой собственной массой, поэтому под нее необходимо подвести фундамент.

Краткое содержание статьи:

Закладка фундамента

Под фундамент выкапывается яма глубиной не более полуметра и примерно наполовину заполняется гравием. После этого гравий необходимо тщательно утрамбовать. В результате получается своеобразная подушка, по периметру которой устанавливается опалубка.

Затем устанавливаются фитинги. В качестве арматуры можно использовать железные прутья или стальную сетку. Арматура ни в коем случае не должна выступать за верхние края опалубки.

После этого в опалубку заливается бетон. Примерно через трое суток, после застывания и высыхания бетона, опалубку снимают. Фундамент будущей печи готов.

Дровосек

Как правило, стационарные мангалы изготавливаются двухуровневыми. Первый уровень, расположенный непосредственно на фундаменте, представляет собой помещение, в котором сложены дрова, так называемые: дрова. Наличие дровника, расположенного непосредственно под мангалом, позволяет всегда иметь под рукой необходимый запас сухих дров.

Кирпич огнеупорный используется в качестве основного материала, так как не трескается в процессе работы печи; для облицовки мангала (если он предполагается) необходимо использовать специальный облицовочный кирпич. В качестве связующего раствора используется огнеупорная шамотная глина.

Перед началом укладки кирпича на бетонное основание его необходимо очистить от грязи и пыли, если этого не сделать, сцепление кирпичей с фундаментом будет нестабильным, так как будет слой пыли и грязи между кирпичами и раствором.

После того, как поверхность, на которую предполагается укладка кирпича, будет очищена, ее необходимо смочить водой, нанести раствор и выложить первый ряд кирпичей.

Кладка выполняется общепринятым способом: на ребро и в ряд. Этот метод позволяет повысить прочность всей конструкции при минимальном расходе материала. Таким образом укладываются примерно десять-одиннадцать рядов; шамотную глину лучше всего использовать в качестве связующего раствора.

Песчано-цементная смесь для этой цели не подходит, так как не сможет выдержать высоких температур при контакте с открытым пламенем.

Портал

Второй уровень печи-барбекю — это портал, где устанавливается барбекю. Расположение портала на втором уровне обусловлено удобством процесса готовки: человек, стоящий у мангала в полный рост, меньше устает. Второй уровень камина-барбекю должен начинаться с десятого или одиннадцатого кирпича от основания фундамента. В этом случае человек среднего роста не будет испытывать никакого дискомфорта в процессе готовки.

Конечно, каждый человек, самостоятельно берущийся за его возведение, старается сложить его так, чтобы он подходил именно под его рост, поэтому при решении вопроса, на каком уровне установить мангал, следует руководствоваться своими индивидуальными предпочтениями.

Закончив укладку дровника, необходимо отделить его верхнюю границу от второго уровня, где будет располагаться портал. Для того чтобы разграничить дровяник и портал, в качестве перекрытия используют обычный стальной уголок и металлическую решетку, которая должна плотно прилегать к верхним кирпичам. При желании можно сделать карниз в виде декоративной арки на границе уровней дровяника и портала.

Дно портала выложено из огнеупорного кирпича, который уложен на металлическую решетку. Швы между кирпичами наглухо заделывают шамотной глиной.

Кирпичи должны плотно прилегать друг к другу, образуя абсолютно ровную неподвижную поверхность. Затем выкладываются первые ряды задней и две боковые стенки портала.

Дымоход

После укладки первых двух рядов выкладывается так называемый дымоход. Дымоходным зубом является задняя стенка портала, выложенная не под прямым углом 90 градусов, но под углом около 60 градусов. Наличие дымоходного зуба способствует сопровождению дыма в нужном направлении, по трубе и предотвращает задувание ветра в портал.

Получить нужный уклон можно, обработав его болгаркой, отпилив от каждого кирпича первого ряда под нужным углом определенную часть. Конфигурация боковых стенок должна соответствовать наклону зуба и составлять с ним единое целое.

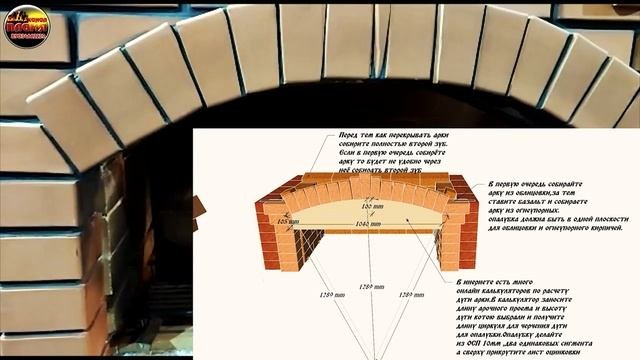

Верхний ряд зуба должен располагаться чуть выше портальной дуги. В таком положении он будет способствовать отводу дыма в дымоход, препятствуя его выбросу через свод портала.

Вертел и другие приспособления

Чтобы обеспечить максимальную функциональность вашему кирпичному мангалу, его следует оснастить как можно большим количеством приспособлений. Банальное устройство для приготовления шашлыка не стоит того, чтобы ради него затевать грандиозный проект масштабов загородного дома.

В процессе сервировки очага для пикника неплохо было бы предусмотреть еще и шампур, на котором можно приготовить целого барашка. Также нелишним будет приделать приспособление, на которое можно будет повесить казан. Другими словами, мангал должен стать вашей летней кухней, только гораздо более функциональной.

В процессе кладки боковых стенок портала где-то на уровне четвертого-пятого кирпича нужно сделать насечки в кирпичах с обеих сторон напротив друг друга.

Для того, чтобы они не двигались относительно друг друга, в углубления продевается труба, которая должна находиться там до окончания всех работ. Сегодня у многих на даче есть красивые печи, но не у многих есть такая, в которой можно взять и пожарить на вертеле.

Труба

Затем из огнеупорного кирпича выкладывается труба, в качестве раствора также используется шамотная глина. В процессе кладки необходимо следить за отсутствием в ней щелей и щелей, своевременно промазывая раствором каждую из них. Соблюдение этого правила обеспечит печке хорошую тягу и убережет от попадания дыма в глаза.

Труба должна быть достаточно высокой, чтобы дым от вашей красавицы не попадал в окна собственного дома, а также в окна соседей.

Украшение

Остались сущие пустяки — декоративное оформление вашего очага. Для отделки используют декоративный кирпич. Он не огнеупорный, его основная функция – украшение вашего нового очага.

Облицовывая камины-барбекю декоративным кирпичом, необходимо оставлять воздушный зазор между огнеупорным и декоративным кирпичами. Огнеупорный и декоративный кирпич по-разному расширяется при нагревании. Декоративный кирпич со временем начнет крошиться от частого нагрева. Воздушный зазор позволяет оставить декоративное покрытие холодным.

Барбекю из кирпича фото

Мангал своими руками: чертежи, инструкции, рекомендации + фото готовых идей

Пионы: обзор всех видов (120 фото). Посадка, уход, обрезка и пересадка своими руками

Дизайн участка 8 соток — 85 фото индивидуальных проектов и вариантов оформления

Дизайн дачного участка: 105 фото лучших идей оформления

Присоединяйтесь к обсуждению:

Руководство по строительству V Rising: Как построить замок в V Rising

Хотите знать, как построить замок в V Rising? Строительство хорошо укрепленного замка — одно из первых дел, которые вы захотите сделать в новой MMO V Rising на выживание от Stunlock Studio. Тем не менее, прежде чем вы получите готический замок своей мечты, нужно пройти множество шагов, и это может быть не так просто, как вы думаете. Хотя вы можете просто возвести несколько деревянных стен и на этом закончить, на самом деле это не классифицируется как замок в V Rising, что может поставить вас в тупик.

Поскольку строительство замка является важным заданием в V Rising, мы здесь, чтобы помочь. В этом руководстве мы объясним, как построить комнату в замке в V Rising, и дадим несколько советов по улучшению и защите вашего замка.

Как построить замок в V Rising

Чтобы начать строительство замка в V Rising, вы должны положить Сердце Замка. Это небольшой фонтан крови, который питает все внутри вашего замка и позволяет вам отмечать границы вашей базы. В конце концов, если есть что-то, что уважает хороший вампир, так это личное пространство. Имея это в виду, вам нужно будет разметить территорию своего замка с помощью границ. Вы можете сделать это, перейдя на вкладку «Основы» в меню сборки, доступ к которому осуществляется с помощью клавиши «B».

После размещения границ пришло время просмотреть другие параметры в меню сборки. Это будут стены, полы, ворота и различные другие украшения для вашего логова. Вы также получите доступ к ремесленным станциям, когда будете проходить через боссов V Rising, которые позволят вам создавать более качественные материалы, такие как доски и каменные кирпичи. Эти ремесленные станции должны быть размещены в пределах границ вашего замка и будут работать только в том случае, если в вашем Сердце Замка есть эссенция крови. В противном случае ваше Сердце Замка начнет разрушаться.

После создания нескольких ремесленных станков вы захотите возвести несколько стен, чтобы защитить свой замок. Хотя вы можете использовать частный сервер или присоединиться к PvE-лобби, чтобы не сражаться с другими игроками, в V Rising есть множество опасных врагов, которые будут атаковать вашу базу. Однако стандартные деревянные частоколы, к которым у вас есть доступ на раннем этапе, не будут классифицироваться как замок. Чтобы построить настоящий замок, вы должны построить исследовательский стол и взаимодействовать с ним, что откроет вкладку создания замка в меню строительства.

Чтобы построить замок, вы должны использовать укрепленные стены и полы, которые можно найти на вкладке «Строительство замка». Их строительство требует больше ресурсов, чем частокол, так как для каждой усиленной стены требуется 6 досок и 10 каменных кирпичей, поэтому вам нужно будет накопить много материалов, чтобы построить несколько комнат. Хотя вы не можете просто разместить крышу таким же образом, строительство закрытой комнаты автоматически создаст потолок.

---

Другое V Rising Советы по строительству

Теперь, когда вы знаете, как построить свой первый замок, пора задуматься о расширении. Могущественный лорд-вампир должен иметь замок, соответствующий его статусу, поэтому у нас есть несколько советов, которые помогут вам создать лучший замок в V Rising.

Приготовьтесь продвигаться дальше по карте

В течение первых нескольких часов в V Rising вам, вероятно, захочется как можно быстрее разрушить базу. Ранние квесты медленно учат вас, как строить ключевые ремесленные станции, и вы потратите много времени, убивая боссов, разбросанных по Лесу Фарбейн.

Однако по мере того, как вы будете улучшать свое снаряжение и становиться сильнее, вы начнете проводить гораздо больше времени в других областях по всему миру Вардоран. Dunley Farmlands является ключевым регионом для игроков между 20 и 50 уровнями, в то время как игроки высокого уровня захотят исследовать Silverlight Hills. Чтобы добраться до этих локаций из Фарбейнского леса, требуется много времени, поэтому мы рекомендуем сделать свой настоящий замок где-нибудь более центральным, например, на фермах Данли.

На нашей странице советов и подсказок V Rising мы рассказываем о лучших местах для размещения сердца замка. Высокие точки на карте особенно популярны, но также подумайте о том, чтобы разместить базу рядом с железным рудником на фермах Данли или серебряным рудником в Серебряных холмах. Легкий доступ к этим ресурсам невероятно важен для создания снаряжения для поздней игры.

Используйте дымовые жаровни снаружи

Хотя интерьер вашего замка, вероятно, будет занимать большую часть вашей территории, вам также может понадобиться немного открытого пространства для вашей базы. Если вам нужна открытая секция, мы рекомендуем разместить дымовые жаровни вокруг. Туманные жаровни отбрасывают тень, чтобы защитить вас от солнечного света, когда вы находитесь снаружи, поэтому разбросайте несколько вокруг своей базы, чтобы расслабиться на природе, избегая вредных лучей.

Имейте в виду, что туманные жаровни используют кости в качестве топлива, так что вы не сможете просто оставить их включенными все время без охоты.

Установите ворота, чтобы предотвратить проникновение других игроков.

Если вы хотите, чтобы ваш замок был личным пространством, вам необходимо установить ворота на входе. Это не позволит другим игрокам просто забрести в ваш замок. На PvE-серверах игроки смогут пройти через ворота вашего замка только в том случае, если вы впустите их внутрь. На PvP-серверах враждебные игроки могут использовать взрывчатку, чтобы взорвать ваши ворота, но они по-прежнему служат важной защитой от тех, кто не открыл ящики со взрывчаткой.

Независимо от того, строите ли вы по-быстрому деревянную базу или улучшили замок до полноценного каменного, вы найдете ворота в меню строительства. Однако вам нужно будет разместить вход, прежде чем вы сможете разместить ворота, поэтому проверьте стоимость ресурсов для обеих частей.

Используйте слуг для защиты вашего замка

По мере выполнения заданий V Rising вы откроете рецепт гроба для слуг и силу Властного присутствия. Вы можете использовать эту силу, чтобы поработить людей и отправить их в свой замок, где они смогут выполнять различные задания, облегчающие вашу вампирскую жизнь. Если вы находитесь на PvP-сервере, мы предлагаем использовать этих слуг для защиты вашей базы. Вы можете заставить их патрулировать, чтобы они всегда были настороже и готовы к любой атаке, если другой игрок решит осадить ваш замок.

Конечно, любой начинающий вампир с легкостью сможет растерзать простых крестьян. Чтобы ваши слуги хорошо защищались, убедитесь, что вы предоставили им лучшее оружие в V Rising, чтобы они могли нанести большой урон.

Важно отметить, что вам также понадобится трон, с которого вы сможете командовать своими слугами, но вы также разблокируете его, выполняя квесты.

---

Вот и все, что вам нужно знать о строительстве замка в V Rising. Если вы планируете отправиться в путешествие подальше от своего замка, ознакомьтесь с нашим руководством о том, как получить лошадь, чтобы вы могли быстро путешествовать по карте.
