Строительные чертежи планы зданий: Инженерная графика | Лекции | Строительное черчение

Содержание

Строительные чертежи с описанием

Чертеж генплана населенного пункта городского типа выполнен карандашом на основе малого города Абинск. Задача состояла в размещении, преимущественно, многоэтажных жилых домов вместо частных домовладений. Перед выполнение подобного рода чертежей, рекомендую […]

Подробнее

Узел крепления ригеля рамы к колонне.

Подробнее

Узел башмака для колонны средней мощности.

Подробнее

Чертеж здания относится к курсовой работе по по дисциплине: архитектура. На чертеже представлены: планы 1 и 2 этажей, фасад, разрез, план фундамента, план кровли, план стропил с шагом 800 мм, […]

Подробнее

Чертеж генплан предприятия с комуникациями и экспликацией сооружений (для СУЗов). Более детальный чертеж (небольшого населенного пункта) смотрите здесь .

Подробнее

Чертеж границ земляных работ с указанием насыпи и выемки, а также профиль построения топографической поверхности и сооружения.

Подробнее

Чертеж трехэтажного кирпичного жилого дома является работой курсового проекта. На чертеже представлены: фасад; план типового этажа; план кровли; расположение плит перекрытий; фундамента; разреза здания; узел пола с несущей внешней стеной.

Подробнее

Чертеж двухэтажного здания выполнен без экспликации помещений. Этап выполнения этого чертежа: Начинают с компоновки, т.е. где на листе будут располагаться фасад, план этажа, разрез. Это не сложно. Имея размеры здания, […]

Подробнее

Узел строительной фермы выполнялся согласно этому заданию (изображение снизу) Решение подобной задачи начинается (как и во всех чертежах) с расчерчивания осевых линий. Затем, согласно номенклатуре профильных изделий, вычерчивается контур узла. […]

Подробнее

Чертежи поперечного профиля дорог представлены с выемкой до 1, 2 и 6 метров, насыпью до 5 метров. Также наглядно отображены разрезы профилей дорог с составом дорожного покрытия:

Подробнее

План этажа чертеж

Вернуться на страницу «Оформление чертежей»

Чертеж плана этажа

План – это изображение разреза здания, рассеченного мнимой горизонтальной плоскостью, проходящей на уровне оконных и дверных проемов каждого этажа (рис. 1).

Рис.1. Понятие — план этажа.

План здания дает представление о конфигурации и размерах здания, выявляет форму и расположение отдельных помещений, оконных и дверных проемов, простенков, капитальных стен, колонн, лестниц, перегородок.

Следует обратить внимание на различие в присоединении наружных и внутренних капитальных стен и капитальных стен и перегородок (рис. 2).

Рис. 2. Присоединении наружных и внутренних капитальных стен и капитальных стен и перегородок

При выборе толщины линий обводки, следует учесть, что несущие конструкции, в частности, конструкции перегородок, чертят линиями меньшей толщины, чем несущие капитальные стены и колонны.

Условное обозначение оконных и дверных проемов с заполнением и без него изображают согласно ГОСТ 21.501-2011.

При вычерчивании плана в масштабе 1:50 или 1: 100 при наличии в проемах четвертей их условное изображение показывают на чертеже.

Четверть – это выступ в верхних и боковых частях проемов кирпичных стен, уменьшающий продуваемость и облегчающий крепление оконных коробок (рис. 3).

Рис. 3. Четверть в дверных и оконных проемах.

На планах этажей наносят и указывают:
– координационные оси здания с указанием маркировки;
– отметки чистых полов, расположенных на разных уровнях;
– направление и величину уклона полов;
– толщину стен и перегородок и их привязку; размерные цепочки: внешние и внутренние, проводят;

– все (независимо от размеров) проемы, отверстия, ниши в стенах и перегородках с необходимыми размерами и привязками, за исключением предусмотренных в других чертежах. Для проемов с четвертями размеры показывают по наименьшей стороне проема. Размеры дверных проемов в перегородках на планах не показывают;
– площади помещений проставляют в правом нижнем углу плана помещения и подчеркивают сплошной толстой линией. Площади указывают в квадратных метрах с двумя десятичными знаками;
– номера помещений в кружках диаметром 6–8 мм, соответствующие номерам наименования помещений и приводят их в экспликации;
– конструкции (например, площадки, антресоли), расположенные выше секущей плоскости, изображают схематично штрихпунктирной линией с двумя точками.

План этажа здания рекомендуется вычерчивать в следующей последовательности (рис. 4):
а) наносят сетку координационных осей;
б) вычерчивают наружные и внутренние стены здания, перегородки и колонны, если они имеются;

в) показывают оконные и дверные проемы, направление открывания дверей, лестничные марши, санитарно-технические приборы и т. п.;
г) наносят выносные и размерные линии;
д) проставляют размеры и марки осей, делают все необходимые надписи;
г) после проверки и доработки обводят контуры сечений – сплошной основной линией, остальные – сплошной тонкой линией.

Рис. 4. Последовательность оформления плана этажа.

Как правило, невидимые конструктивные элементы на планах не показывают. Но если на других чертежах невозможно показать данный элемент как видимый, на плане его изображают штрихами. При этом изображаемый элемент может быть расположен как ниже секущей плоскости (ниша для батарей отопления), так и выше ее (антресоли).

В названиях плана здания указывают отметку чистого пола этажа или номер этажа, например: « План на отм. 0.000», « План 1 этажа», или, если ряд этажей имеет одинаковую планировку, то «План 2,3 этажей». Надпись не подчеркивают. Пример заполнения плана приведен на рис. 5.

Рис. 5. Пример оформления плана чертежа.





Вычерчивание плана здания l Основные правила

Вычерчивание плана здания (и не только плана, но и всего строительного чертежа)начинается с определения масштаба 1:50, 1:100, 1:200, 1:400, в котором Вы будете чертить.

План здания выполняется, в большинстве случаев, на отдельном листе.

План этажа представляет собой изображение полученное в результате горизонтальной секущей плоскостью (разрезом).

На чертеже указывают несущие стены, перегородки, наличие дверных и оконных проемов, лестницу (при необходимости располагают мебель, сантехнику и кухонное оборудование). Также наносят площади помещений с позициями для дальнейшего  занесения в таблицу экспликации помещений.

Последовательность вычерчивания плана здания выполняется в следующем порядке:

  • наносят разбивочные осевые линии,
  • Осуществляют привязку к осям несущих стен и перегородок,
  • Чертят оконные и дверные проемы с привязкой к осям.
  • Наносят размеры между ограждающими поверхностями, толщину стен, размеры оконных и дверных проемов с привязкой к осям или стенам. Затем указывают площади помещений. Заключающей частью является обведение чертежа.

Образец документации

ПРОЕКТНАЯ ДОКУМЕНТАЦИЯ (проект дома) состоит из «Полного комплекта рабочих чертежей (ПК)» и «Строительного паспорта проекта».

Полный комплект рабочих чертежей (ПК) (примерно 80-100 листов формата А3) — состоит из  Строительного паспорта проекта, Архитектурно-строительных чертежей (АС), чертежей Инженерных систем (ИС). В полный комплект прикладывается также Дополнительная копия проекта.  Для качественного строительства рекомендуется приобретение Полного комплекта (ПК).

«Строительный паспорт проекта» содержит в себе пояснения к архитектурному замыслу проекта, описание основных конструкций, рекомендации по размещению дома на участке, а также поэтажные планы, фасады и разрезы (формат А3). В Паспорте, с целью раскрытия архитектурной идеи, показана расстановка основной мебели

(посмотреть образец Типового паспорта проекта).

Индивидуальный «Строительный паспорт проекта» кроме информации типового Паспорта, содержит в себе дополнительно

  • Цветные фотореалистичные 3Д-изображения дома
  • Цветные фасады дома (Формат А4)
  • Разбивочный план вашего участка.

При желании, Индивидуальный паспорт может быть также дополнен:

Посмотреть образец Индивидуального паспорта проекта.

В состав «Архитектурно-строительных чертежей (АС) (примерно 55-65 листов формата А3)»  входят:

Архитектурный раздел (чертежи марки АР): (посмотреть)

  • Общие данные по проекту: ведомость чертежей,пояснения, спецификация
  • Разбивочный план осей (несущих стен)
  • Кладочные планы
  • Маркировочные планы
  • План кровли
  • Фасады
  • Разрезы
  • Узлы и детали: конструкции и узлы стен, вентиляционные стояки, лестница, крыльцо, индивидуальные узлы и детали, зависящие от дома
  • Ведомость оконных и дверных блоков
  • Изделия: решетки ограждений и иные, зависящие от архитектуры дома

Конструктивный раздел (чертежи марок КР, КЖ, КД ): (посмотреть)

  • Фундамент. Планы-порядовки раскладки блоков (для сборного фундамента), или опалубочные чертежи и армирование  — для монолитного фундамента. Спецификации
  • Планы перекрытий этажей и спецификации, необходимые узлы и детали перекрытий
  • Перемычки над окнами и проемами, и их спецификация
  • Планы стропил, их узлы и спецификации
  • Разрезы
  • Основные конструктивные узлы, в зависимости от архитектуры дома
  • Изделия — балки металлические или Ж/Б, в зависимости от архитектуры дома

Инженерные системы (ИС) разработаны от ввода в дом, то есть это — внутренние сети (примерно 25-35 листов формата А3).

Инженерные системы (ИС) (посмотреть)

  • Водоснабжение и Канализация (чертежи марки ВК)

  • Отопление (чертежи марки ОВ)

  • Электрооборудование (чертежи марки ЭО)

В проектах деревянных домов чертежи объединены в Архитектурно-Строительный раздел (чертежи марки АС).

Дополнительно к чертежам, которые типичны для других домов, для деревянных даны развертки стен с порядовками бревен.

ДОПОЛНИТЕЛЬНО вы можете заказать у нас разработку конструкций дома, корректировку Паспорта проекта, разбивочный план участка и план благоустройства и др.

ОБРАТИТЕ ВНИМАНИЕ, ЧТО:

В опубликованных на сайте проектах возможны незначительные отличия от окончательной рабочей документации, связанные с уточнением конструкций дома при рабочем проектировании.

Проекты могут не учитывать специфических требований, обусловленных местными особенностями, которые могут предъявляться к новому строительству территориальными органами власти в соответствии с их компетенцией, вытекающей из Градостроительного кодекса РФ.

В соответствии с «ИНСТРУКЦИЕЙ О ПРОВЕДЕНИИ УЧЕТА ЖИЛИЩНОГО ФОНДА В РОССИЙСКОЙ ФЕДЕРАЦИИ» подсчет площадей дома ведется с корректирующими коэффициентами для некоторых типов помещений. Например, балконы считаются с понижающим коэффициентом 0.3, лоджии — 0.5. Поэтому, указываемая общая площадь дома не является простым суммированием площадей.

Проекты коттеджей не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ и для строительства в условиях ВЕЧНОЙ МЕРЗЛОТЫ. В такой строительной ситуации требуется полная переработка фундаментов.

Как читать планы строительства — руководство для начинающих

Умение читать планы строительства — важный навык.

Вы опытный торговец? Может быть, вы генеральный подрядчик или работаете в строительной отрасли. В любом случае умение читать планы строительства — критически важный навык.

Умение читать планы строительства — важный навык для построения карьеры строителя. Строительные чертежи варьируются от простых до очень сложных, поэтому понимание того, как интерпретировать чертежи, имеет решающее значение для эффективного и точного выполнения проекта.

Умение читать планы строительства не только повысит вашу ценность для вашего нынешнего работодателя, но и станет основным продуктом для всех, кто серьезно относится к продвижению своей карьеры в качестве профессионального подрядчика.

В нашем руководстве для новичков о том, как читать планы строительства, мы рассмотрим основы того, что такое планы, какую информацию они содержат и как интерпретировать эту информацию.

how to read construction plans

Строительные планы — это двухмерные чертежи

Строительные планы (чертежи) — это двухмерные архитектурные чертежи, поясняющие детали проекта.Они дают уникальное визуальное представление о том, что именно нужно построить. Такая информация, как размеры, детали, размещение и материалы для каждого проекта, может быть найдена на строительных чертежах, чтобы гарантировать правильное выполнение проекта.

Construction plans

Помимо очевидных характеристик и размеров, строительные планы также помогают понять суть проекта. Они предоставляют строителям другую важную информацию для проекта, включая строительные нормы и правила, методы установки, размеры и стандарты качества.

Планы строительства

бывают разных размеров

В зависимости от размера и сложности проекта некоторые планы строительства необходимо будет распечатать на листах большого размера, в то время как другие могут поместиться в пределах записной книжки.

По мере непрерывного развития технологий в строительной отрасли цифровые планы становятся все более популярными благодаря простоте внесения изменений и обмена планами между членами строительных бригад.

Независимо от того, как представлены планы, важность понимания строительных чертежей остается главным приоритетом.

Construction plan sizes

Начните развивать и совершенствовать свои навыки, читая строительные эстампы и спецификации

Строительные планы и спецификации — это основной метод, с помощью которого проектное сообщество сообщает о потребностях проекта строительным и специализированным подрядчикам. Этот курс обеспечивает прочную основу навыков для тех, кто должен уметь читать строительные чертежи и спецификации.

От жилищного строительства до крупных коммерческих проектов, планы строительства необходимы для оценки ваших затрат на материалы и рабочую силу, получения разрешений, установления графика строительства и своевременного завершения проекта.

Каждый проект уникален, поэтому важно то, как вы интерпретируете информацию. Это очень похоже на то, как у строителя говорить на своем родном языке. Вы должны понимать все, что есть в плане строительства (чертеже), чтобы завершить проект в рамках бюджета и раньше срока.

Что входит в набор планов строительства?

Когда вы учитесь читать планы строительства, важно понимать, что содержится в типовых планах строительства.Большинство из них включает титульную страницу, временной блок, ключевые примечания, общие примечания, блок редакции, масштаб чертежа и легенду.

Очень важно, чтобы вы все прочитали и поняли, прежде чем оценивать или начинать строительный проект!

Заглушка

Эта страница обычно содержит рисунок реального проекта. Он также включает основную надпись, блок редакции, примечания, масштаб чертежа и легенду.

Основная надпись

Каждый план содержит «основную надпись.Основная надпись часто появляется в начале набора строительных планов. Если вы участвуете в каких-либо строительных работах, обязательно внимательно прочтите его и поймите, прежде чем начинать проект!

Форма, размер и расположение основной надписи могут различаться. Эта область листа содержит важную информацию о проекте, а также о компании, которая, как правило, является профессиональной дизайнерской фирмой, которая его создала. Вы увидите такие вещи, как информация об авторских правах, дата редакции, номер плана, дата создания, масштаб чертежа и номер листа.

В первом разделе основной надписи указано название, номер и адрес чертежа, а также местоположение, сайт или поставщик. Если рисунок является частью набора, эта информация также будет включена. Это позволяет упростить регистрацию и систематизацию. Каждый блок или ячейка содержит важную часть данных. Если в основной надписи есть пробел, рисунок не готов к выпуску. Орган (контролер или инженер) не подпишет его, если информация отсутствует.

Второй раздел основной надписи содержит обычную информацию. Даты согласования и подписи находятся здесь. Если вам нужна дополнительная информация о планах строительства проекта, эта информация должна включать контактную информацию для дальнейшего обсуждения.

Заключительный раздел основной надписи — список литературы. В этом разделе перечислены все остальные чертежи, относящиеся к зданию, системе, компоненту, а также все строительные планы (чертежи), которые использовались в качестве справочных или для вдохновения проекта.

Ревизионный блок

Каждый раз, когда в здании, системе или компоненте происходят изменения, чертеж необходимо перерисовывать. Эти изменения перечислены в блоке редакций — обычно также с датой.

Масштаб чертежа

Строительные планы (чертежи) — это уменьшенные представления окончательного проекта в соотношении с фактическим размером. Например, 1/8 ″ = 1 ′ (один восьмой дюйм равен одному футу). Когда строительные планы масштабируются, это помогает поместить деталь в печатный чертеж размера, который легко читается командой.

Основные примечания

В примечаниях будут раскрыты любые спецификации, детали или информация, которые, по мнению проектировщика (инженера), могут помочь вам понять чертеж. Некоторые примечания могут даже включать информацию о времени начала проекта, например: «Не начинайте работу до 7 часов утра». Подобная информация может быть полезной для бригады и даже может быть требованием муниципалитета, в котором выполняется работа.

Общие замечания

Общие примечания исключают использование длинных письменных объяснений.Это примечание, содержащее техническую информацию, которая будет применяться ко всему чертежу.

Легенда

При обучении чтению планов строительства одним из наиболее важных компонентов является легенда. Легенда используется для определения символов, используемых в строительных планах (чертежах).

В некоторых случаях похожие символы могут иметь разное значение в зависимости от выполняемой работы. У вашей компании также могут быть свои собственные символы для определенных предметов.Важно то, что вы понимаете значение символов относительно планов, которые вы просматриваете.

В дополнение к вышеупомянутому, строительные планы также часто состоят из отраслевых обозначений. Убедитесь, что вы понимаете, что означают эти символы, просмотрев легенду чертежа, с которым вы работаете.

Проект кровли, например, будет иметь символы для элементов, расположенных на крыше, таких как блоки HVAC или световые люки, в то время как на электрическом плане будут символы для розеток и трубопроводов.

electrical plans

В заключение, если вы работаете в строительной отрасли, умение читать планы строительства абсолютно необходимо для выполнения вашей работы!

В рубрике: Работа и карьера, Торговые навыки С тегами: чтение чертежей, планы строительства, как читать чертежи, как читать планы строительства, читать планы строительства

Construct-Ed
Construct-Ed

Взаимодействие с читателями

Этот сайт использует Akismet для уменьшения количества спама.Узнайте, как обрабатываются данные вашего комментария.

.

6 чертежей для жилищной строительной документации

Просмотры публикации: 9,734

Строительные чертежи
/ Загрузка … / Загрузить образец наших строительных чертежей

Загрузить образец наших строительных чертежей

6 Drawings you need in your Residential Construction Documentation

Подпишитесь на нашу регулярную дозу информативных блогов!

Строительная документация — собирательный термин для чертежей, которые представляют собой производственную информацию. Эти чертежи жилищного строительства в дальнейшем включаются в тендерную и контрактную документацию.

Чертежи в вашем наборе Жилой строительной документации либо построены в масштабе, либо соответствуют видам фасада, разреза или плана. Все проекты соответствуют одинаковым архитектурным стандартам, что позволяет их расшифровывать и интерпретировать.

Планы архитектурных чертежей выполняют две важные функции — подачу и получение разрешения на строительство и помощь в строительстве. Есть 6 основных рисунков, которые помогут выполнить эти задачи. Давай обсудим их.

Construction documentation set

Типы чертежей для проектирования зданий

  • Планы

    Планы — это схемы, нарисованные в масштабе, показывающие расположение колонн, балок и потолков внутри здания. Как правило, большинство документов включает план участка, план этажа, план крыши и план потолка.

    Планы участка: Это крупномасштабные чертежи, отображающие всю территорию участка.

    Планы этажей: Представьте себе горизонтальный вид сверху здания, который показывает расположение комнат внутри.Этот вид представлен на поэтажных планах.

    Планы расположения: Это подтверждающие документы, которые дают иллюстрацию здания в контексте его окружения.

    Планы потолков: На планах потолков указывается уровень потолка, установка молдингов и крепление светильников.

    Планы — это самая первая строительная документация вашего здания, и специалисты BluEntCAD являются профессионалами в их разработке. Хотите увидеть, какие планы мы сделали для наших клиентов? Напишите нам. Свяжитесь с нашими специалистами, чтобы узнать больше о строительной документации Эл. Почта: [email protected]
    США: +1 (832) 476 8459
    Канада: +1 (647) 478 5230
    Запрос: Работа с экспертами

  • Внутренние и внешние фасады

    Фасады — это ортографические проекции внутренних и внешних фасадов здания. Фасадные чертежи — это проекции под первым углом, которые показывают здание, если смотреть с одной стороны; с остальными сплющенными.

    Внешний вид указывает высоту пола до этажа, общую высоту здания, проемы в наружных стенах, такие как двери или окна, а также различные материалы, используемые на внешней поверхности.

    Внутренние фасады, с другой стороны, показывают детали конкретной комнаты, включая ее стены. Они указывают общую высоту комнаты, проемы в стенах, включая двери и окна, отделку, а также шкаф и шкафы.

    Construction Documentation service

    Подъемы важны в том смысле, что они дают вам правильную перспективу того, как ваш дом будет выглядеть с любой стороны.Они также являются отличными инструментами продвижения и брендинга; добавляя большую ценность в убеждении ваших клиентов воспользоваться вашими услугами. Тем более, когда вы получаете планы высот, разработанные нами. У нас есть отличные идеи и специалисты по деталям.

  • Чертежи разрезов

    Точно так же, как план показывает ваше здание по горизонтали, чертеж разреза здания проходит по вертикали через дом, показывая различные разрезы, через которые проходят комнаты, вертикальные размеры комнат и материалы, используемые для фундаментов. на крыше.

    Residential Construction Documentation set

  • Детализация интерьера и экстерьера

    Пока что все обсуждаемые чертежи имеют крупномасштабный характер. Как только вы получите представление о том, как будет выглядеть общая конструкция, фокус затем переместится на определенные области здания и тип материалов, которые будут использоваться для их строительства, также известные как внешние и внутренние детали. Эти наборы документов создаются из вертикального или горизонтального разреза или фасада дома.Чтобы не хвастаться, специалисты BluEntCAD — лидеры в области детализации интерьера и экстерьера. Мы также можем добавить красивые текстуры и отделку, чтобы вы приблизились к дому своей мечты.

  • Отделка помещений и графики

    Как только вы выясните, как комнаты расположены внутри, вы захотите сосредоточиться на том, как они выглядят.

    И расписание делает именно это.

    Расписание включает всю информацию о материале или продукте в коллективном месте.Например, если у вас многоуровневое здание с разными дверьми, в расписании дверей будет указано общее количество дверей, тип дверей, их расположение и материалы, из которых они созданы. Графики не ограничиваются только меблировкой. Они могут включать в себя сантехнику, отделку комнат, мебель и бытовую технику.

  • Планы каркаса и инженерных сетей

    Планы каркаса представляют собой структурные чертежи и составляют неотъемлемую часть Строительной документации жилых домов .Они обозначают каркас крыши и элементы перекрытия вашего дома. С помощью планов каркаса строитель может увидеть размер материала и расположение веса, действующего на элементы каркаса.

    Планы инженерных сетей показывают расположение всех механических, электрических и сантехнических устройств внутри вашего здания.

    Complete Residential Construction Documents

Другие архитектурные чертежи домов

Помимо этих 6 основных чертежей, есть несколько других наборов чертежей, которые необходимы для размещения архитектурных чертежей.

Взгляните:

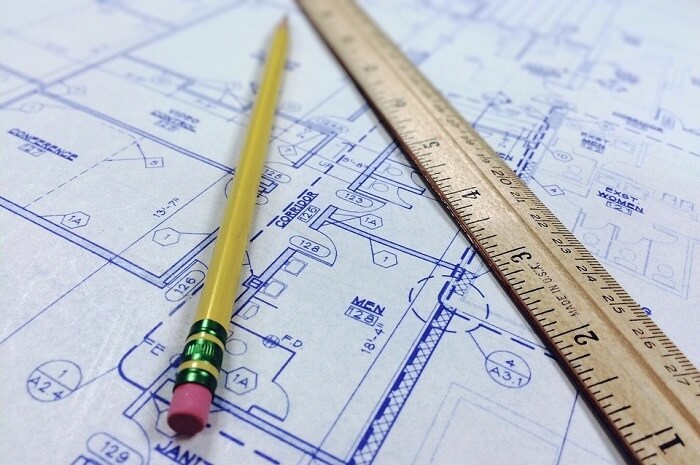

  • Исполнительные и записанные чертежи

    Любой строительный проект обычно претерпевает изменения на этапе строительства. Строительные чертежи, как следует из названия, показывают только те конструкции, которые действительно были построены на земле.

    Заключительные изменения отмечаются подрядчиком красным, и они затем используются для создания записей чертежей, которые показывают завершенный проект.

     Construction Drawing Documents

  • Сборочные чертежи

    Как следует из названия, сборочные чертежи показывают, как несколько компонентов объединяются в единый блок.Ортогональные планы, фасады, разрезы или трехмерные виды часто составляют сборочные чертежи.

  • Электрические чертежи

    Электрические схемы или схемы электрических соединений — это технические чертежи, на которых показано, как электрические системы будут установлены, посредством визуального представления схем или электрической системы.

  • Рабочие чертежи

    Рабочие чертежи, подготовленные подрядчиками, поставщиками, производителями или производителями, указывают на то, как готовые компоненты должны быть изготовлены, собраны и установлены.Обычно они готовятся после ознакомления с чертежами с замыслом проекта.

    Shop drawings

Итак, теперь вы знаете, из чего состоит ваш комплект документации по жилищному строительству.

Но как обеспечить сохранность этих чертежей до, во время и после строительства? Что ж, все рисунки ссылаются туда и обратно, так что ничего не потеряно. На планах этажей есть ориентировочная разметка, где делается разрез разреза. Это также присутствует на чертежах внешнего фасада.На чертежах сечения здания есть четкие маркеры, которые указывают, где находится участок стены. На планах каркаса есть символы для каждой отдельной используемой балки, которые перенаправляют подрядчиков на спецификацию балок, в которой показаны все балки в проекте.

Мы надеемся, что эта статья ответит на ваш вопрос в понимании архитектурных чертежей. Если вы чувствуете, что застряли, обратитесь в службу документации по жилищному строительству в BluEntCAD, чтобы прочитать и интерпретировать ваши планы и документы здания.

Максимальное значение.Достигнуто.

Тег:

.

Важность строительных чертежей для разработки здания

Для выполнения любого строительного проекта на строительной площадке требуется набор архитектурных чертежей, нарисованных архитекторами, чтобы определить детали производства в тендерной документации, такие как материалы, которые будут использоваться высокоточные размеры и т. д. Строительные чертежи обычно производятся в виде подробных архитектурных планов этажей, фасадов или разрезов.

Что такое строительные чертежи?

What are Construction Drawings

Строительные чертежи могут быть определены как архитектурные чертежи , назначенные архитектором для передачи его концепции, идей, деталей конструкции и других спецификаций, необходимых на объекте у подрядчика для выполнения проекта в соответствии с определенными спецификациями.Он также действует как запись для клиента для его существующего здания.

Типы строительных чертежей:

Types of Construction Drawings

На строительной площадке требуется много чертежей для выполнения каждой конкретной строительной работы. Различные типы строительных чертежей могут потребоваться для указания каждой детали строительства подрядчику, которые могут включать следующие чертежи:

  • Рабочие чертежи : это чертежи, демонстрирующие планы этажей сверху, определяющие расположение дверей, окон и других элементов интерьера на полу, включая расстановку мебели.
  • Отметки : Отметки определяют внешний вид зданий с обеих сторон зданий. Он определяет, как именно здание будет выглядеть снаружи после завершения строительства.
  • Разделы : Разделы образуются, когда мы разрезаем здание. На нем изображено поперечное сечение каждого конструктивного элемента здания, включая стены, потолок, лестницы, дверно-оконные проемы, в дополнение ко всем другим важным элементам здания.
  • Составление планов : Они, в частности, включают размеры каждого минутного элемента на планах. Это особенно полезно при определении расстояния элементов друг от друга. Любая незначительная ошибка в планировке может привести к изменению дизайна сайта.
  • Электрические схемы : Эти чертежи помогают определить расположение всех электроприборов, а также их выключателей. Они также определяют соединения внутренней проводки, чтобы помочь электрику при прокладке проводки в отдельных местах.
  • Планы водопровода и канализации : Эти чертежи специально предназначены для определения расположения кранов во влажных помещениях, таких как кухня и ванные комнаты.
  • Структурные чертежи : Они разработаны инженером-строителем на основе чертежей, назначенных архитектором для определения технических характеристик арматуры и других структурных элементов для обеспечения необходимой прочности конструкции здания.
  • Чертежи HVAC : В случае центрально расположенной системы вентиляции архитектор выделяет подробный набор чертежей HVAC для определения расположения отверстий и каналов в здании.
  • Типовые детали строительства : Это наиболее важный набор чертежей, который будет использоваться на площадке, поскольку они определяют каждую деталь конструкции, которая помогает подрядчику регулировать строительство на месте.

Вышеупомянутые архитектурные чертежи , однако, различного характера; должны быть согласованы друг с другом, чтобы предотвратить любые столкновения в процессе строительства. Малейшие ошибки в вышеупомянутых чертежах могут привести к плохому выполнению утвержденного проекта и даже к большим ошибкам. Свяжитесь с нашими экспертами, чтобы узнать больше о строительных чертежах Эл. Почта: [email protected]
США: +1 (832) 476 8459
Канада: +1 (647) 478 5230
Запрос: Работа с экспертами

Важность строительных чертежей:

Importance of Construction Drawings

Иногда, в спешке завершить процесс строительства проекта, архитекторы могут уделять меньше внимания процессу детализации проекта на чертежах, однако , это может привести к дальнейшей задержке в процессе строительства и увеличению предполагаемого бюджета из-за недостаточных инструкций, определенных в строительных чертежах.Это приведет к тому, что на строительной площадке потребуется больше времени, чтобы определить спецификации для надлежащего выполнения.

Важность строительного чертежа заключается в правильном и бесперебойном выполнении строительного процесса на объекте. Если эти чертежи не содержат достаточной информации, это может привести к затруднениям в исполнении проекта. Перед размещением чертежей на строительной площадке каждый строительный чертеж должен быть проверен и подтвержден соответствующим архитектором, а также другими техническими специалистами, участвующими в разработке соответствующих чертежей, чтобы предотвратить дальнейшие неудачи и задержки на строительной площадке.

Символы строительных чертежей:

Engineering-Drawing

Понимание символов строительных чертежей играет важную роль в декодировании назначенных планов строительных чертежей и других чертежей на строительной площадке. Набор стандартных строительных символов был определен на протяжении многих лет для изображения нескольких инструкций на архитектурных чертежах , которые обычно используются и понимаются любым лицом, имеющим отношение к строительной отрасли.

Каждая линия на архитектурных чертежах изображает что-то конкретное, что необходимо правильно понять и выполнить на месте в соответствии с определенной инструкцией.Детальное знание архитектурных и строительных символов необходимо для понимания и содействия выполнению на объекте соответствующими руководителями. В этом вам помогут специалисты BluEntCAD. Все, что вам нужно сделать, это протянуть руку помощи.

Максимальное значение. Достигнуто.

.

Как читать планы строительства дома

Найдите продавца
или получите 3 предложения без обязательств

Ваш почтовый индекс:

3D ModellersAcrow проп suppliersAir Conditioning SpecialistsAntenna SpecialistsAppliance RepairersAppliance suppliersArboristsArchitectsArt Работа ResellersArtistsAsbestos RemoversAwning Поставщики и InstallersBarbeque SuppliersBathroom DesignersBathroom Монтаж SuppliersBathroom ремонт specialistsBathroom Тщеславие SuppliersBathroom SpecialistsBed SuppliersBlind Поставщики и InstallersBricklayersBuildersBuilding Сертификация SpecialistsBuilding ConsultantsBuilding Стоимость EstimatorsBuilding DesignersBuilding InspectorsBuilding Продукт SuppliersBuilding промышленности SuppliersCabinet двери SuppliersCabinet MakersCarpentersCarpet Очистка SpecialistsCarpet Ремонт SpecialistsCarpet Поставщики и InstallersCarport ПоставщикиТрубочистителиПоставщики облицовкиПоставщики средств для чисткиУслуги по очисткеКонсультанты по цвету Перепродавцы бетонных блоковПрофессионалы по резке бетонаПолировщики по бетонуБетоносмесителиКурсы и семинарыПроизводители стеновых панелейСпециалисты по производству шторСтроители настиловДекоративный экран M anufacturersDemolition SpecialistsDoor и Window SuppliersDoor Оборудование SpecialistsDoor SuppliersDrafting ProfessionalsDucted Вакуумный SpecialistsEcological assessorsEdible Сад ExpertsElectrical ConsultantsElectriciansEnergy Рейтинг ConsultantsEnvironmental Дизайн ConsultantsEquipment Прокат ServicesExcavation ExpertsExtension и дополнения SpecialistsFencing Поставщики и InstallersFeng Шуй ExpertsFire Защита ExpertsFireplace Поставщики и InstallersFloating пола SuppliersFloor Покрытие SpecialistsFloor Ремонт CompaniesFloor Шлифовка и полировка ServicesFloor SpecialistsCarpet полы specialistsConcrete полы specialistsTimber Специалисты по напольным покрытиямВиниловые полыПоставщики каркасов и фермПоставщики мебели на заказПоставщики наружной мебелиРозничные торговцы мебельюПоставщики подержанной мебелиСборщики мебелиПоставщики гаражных воротСпециалисты по гаражуДизайнеры садовПрофессионалы по уходу за садомПоставщики садовых инструментовПоставщики садовых инструментовПоставщики садовых стенГазовая фурнитура ersGate SuppliersGazebo SpecialistsGlass SuppliersGlaziersgranny flatsGranny Квартира Утверждение specialistsGranny Квартира BuildersGranny Квартира SpecialistsGrass CompaniesSynthetic трава resellersGuttering Поставщики и InstallersGyprockersHandymenHardware Поставщики и RetailersHeating системы Поставщики и давления ExpertsHigh очистка servicesHome автоматизации Поставщики и ExpertsHome EstimatorsHome офиса manufacturesHome театр Поставщики и ExpertsHomeware SuppliersHot воды Системы Поставщики и Экраны ExpertsHouse План ProvidersInsect Поставщики и МонтажникиПоставщики и установщики теплоизоляцииДекораторы интерьеровДизайнеры интерьеровПоставщики и установщики оросительных системСпециалисты по изготовлению комплектов для домаПоставщики кухонь и ванных комнатРемонтаторы для кухонь и ванных комнатПоставщики бытовой техники для кухниСпециалисты по ремонту кухонь Поставщики лазерных экрановПроизводители лазерных экрановДизайнеры прачечныхПоставщики газоновУслуги по стрижке газоновСпециалисты по лифтамРозничные торговцы и поставщики освещенияПоставщики энергоэффективного освещенияСлесарные мастерскиеМодульные производители домов

Добавить комментарий

Ваш адрес email не будет опубликован.
