Раскладные столы сегодня используются для различных целей. Раскладные столики уместны на открытых террасах и верандах, в гостиной, которая не отличается большой площадью. Складной столик может стать настоящим украшением интерьера. Если есть опыт, то такую конструкцию можно легко сделать своими руками.

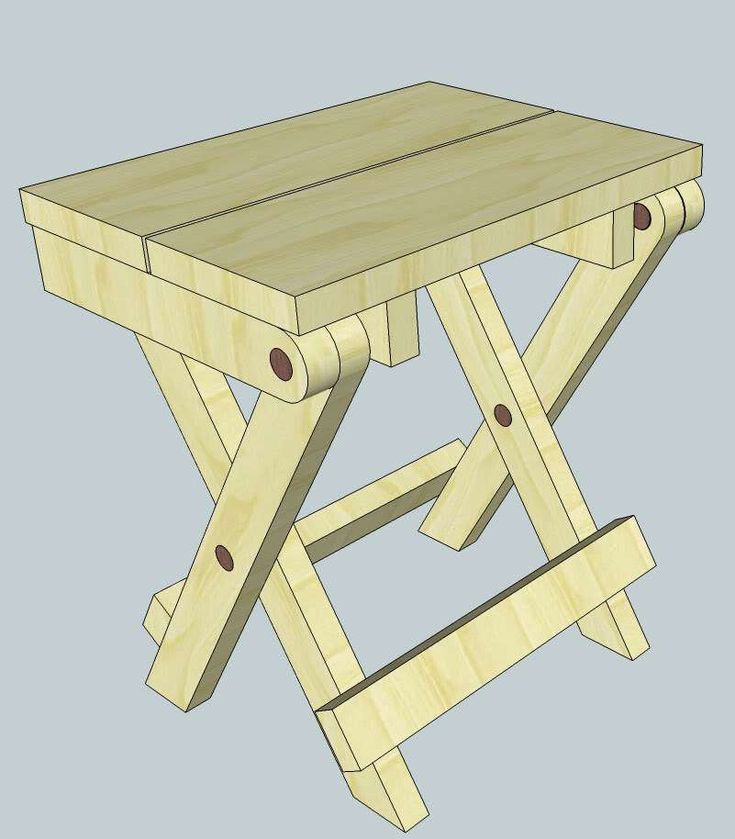

Рисунок 1. Схема устройства складного столика.

Особенностью раскладной мебели является то, что она может легко и быстро собираться для перевозки или хранения и разбираться при необходимости. Столешница делается из 2 частей, чаще всего она скрепляется петлями (рис.1). Есть и другие варианты, например, использование шипов для объединения половинок.

Сделать столик можно своими руками, вариантов схем для сборки много. Их выбор зависит от того, какой размер необходим, какая конструкция удобнее для использования. В качестве ножек подойдут деревянные бруски или металлические трубки.

Процесс работы

Стол раскладной своими руками для дачи можно изготовить из подручных материалов. Чертеж простой, а схема сборки не представляет большой сложности.

При складывании столик не имеет больших размеров, он компактен и легок.

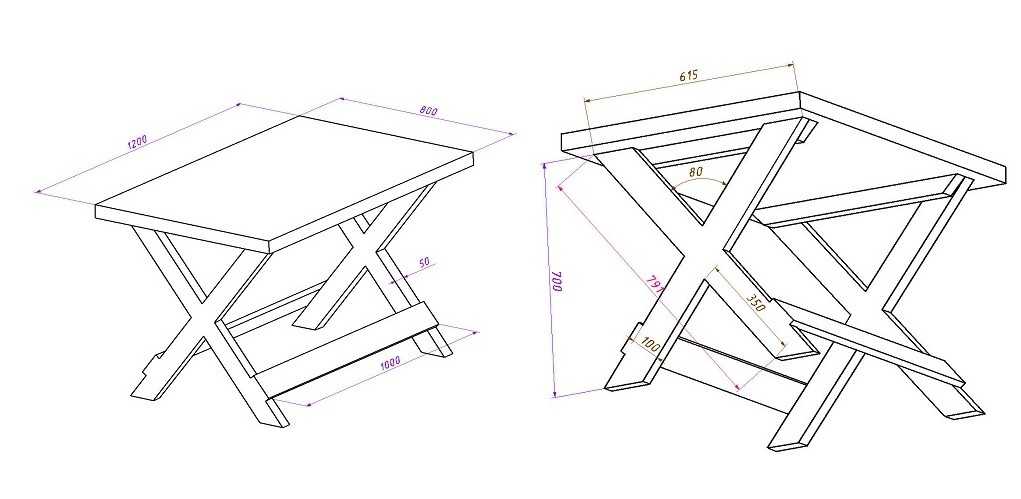

Рисунок 2. Чертеж раскладного столика.

Конструкцию можно взять с собой на природу, она легко поместится в багажнике автомобиля. Чертеж такого столика простой (рис. 2): при необходимости легко можно заменить указанные размеры на желаемые, увеличив либо уменьшив их. Обратите внимание на схему крепления ножек (рис. 3): все размеры, указанные в миллиметрах, при желании можно тоже заменить на свои.

Для работы применяются простые материалы и инструменты.

Для столешницы лучше всего использовать специальную фанеру. С ней удобнее работать, вес фанеры не будет большим. Для сборки стола надо применять 2 отдельных куска фанеры, размеры которых будут составлять 340*500 мм. Лучше всего брать фанеру необходимого оттенка. Сегодня производители предлагают различные варианты материала, который предназначен специально для сборки предметов мебели.

Для ножек используются деревянные брусья, сечение которых составляет 20*40 мм. Для каждой ножки требуется предварительно просверлить отверстие на 6 мм, которое потребуются под крепление. Посадка их подбирается таким образом, чтобы болты входили с внешней стороны.

Необходимо сделать 4 перекладины, длина которых составляет 500 мм. Они требуются для составления рамы стола. Ставиться такие перекладины будут на столешнице, именно они являются ребрами жесткости для всей конструкции. На перекладинах делаются отверстия под болты. Для ножек потребуется 2 перекладины, длина их будет составлять по 380 мм. В качестве основы используется деревянный брусок.

Для соединений берутся болты, саморезы по дереву. Если есть необходимость, то применяются металлические угловые пластины.

Процесс изготовления раскладного стола для террасы таков:

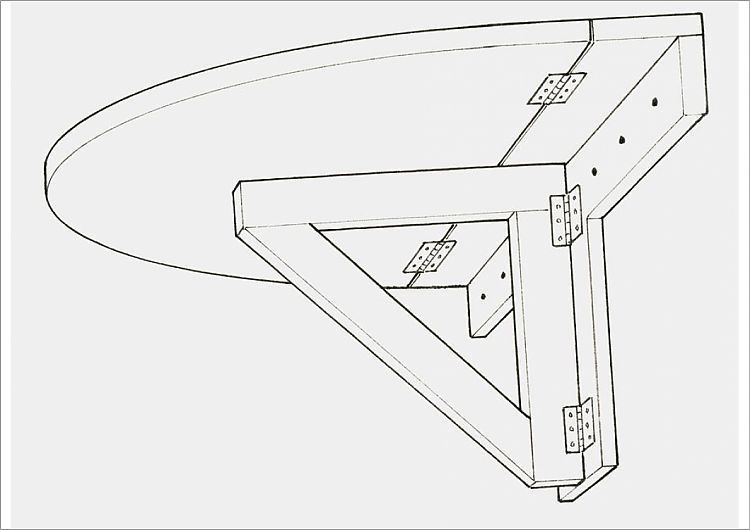

Рисунок 3. Схема крепления ножек раздвижного стола.

Циркулярной пилой выпиливаются бруски в полном соответствии с чертежами. Если такого инструмента нет, то его вполне можно заменить обычной пилой.
После этого необходимо сделать столешницу, для чего подходит плита из древесины или лакированная специальная фанера. В последнем случае вес столика получится не таким значительным, конструкцию будет легче переносить.

Далее потребуется взять заготовленные бруски, количество которых указывают чертежи. Необходимо все спилы отшлифовать, после чего закрыть специальной кромочной лентой. Лобзиком следует слегка закруглить бруски, которые будут использоваться для подножных опор и ножек стола. Шлифовальной машинкой аккуратно снимается прямой угол.
После подготовки всех деталей можно приступить к их креплению. Первыми крепятся опоры, ножки, затем на столешницу наносится разметка для ножек. Для работы применяются саморезы, диаметр которых составляет 35 мм или больше.
Перед сборкой все детали складного столика нужно пронумеровать. При необходимости поверхность полируется, покрывается лаком. Когда лак высохнет, стол собирается. Для этого обязательно используются чертежи, которые и показывают порядок сборки.

Вернуться к оглавлению

Столик для пикника

Чертеж используется любой, но лучше всего предварительно составить эскиз того, как столик будет выглядеть. На его основе уже выбирается готовый чертеж, для которого подбираются размеры или составляется собственный. Чтобы собрать маленький столик для пикника, за которым может собраться небольшая семья, надо подготовить:

2 листа фанеры 50*60 см. Можно брать ламинированную фанеру, которая имеет необходимый цвет. Сам материал должен быть влагостойким, так как столик будет часто подвергаться воздействию влаги.
Деревянный брус – 4 шт по 44 см, 2 шт по 60 см, 4 шт по 52 см.
Саморезы по дереву – 30 шт.
Оцинкованные гвозди – 50 шт.
Обычная дверная ручка для раскладывания столика.
Петли – 2 шт. по 60 мм.
Чемоданные обычные защелки -2 шт.
Специальные мебельные винты.

Чертеж сборки прост:

Первым собирается каркас столика. Берется 2 рамы 50*60 см, они скрепляются между собой саморезами.
На раму крепятся петли, они будут соединять 2 половины между собой.
Отмечается 4 отверстия, которые необходимы для ножек. При этом отверстия должны быть примерно на 1 мм больше, чем винты для мебели. После этого отверстия высверливаются, прикручиваются ножки для будущего столика.
С торцевой стороны рамы надо прикрепить ручку, защелку для стола. Далее следует проверить устойчивость, можно снять ножки и собрать столик.

Столик раскладного типа представляет собой конструкцию, которая легко собирается и разбирается. Внешне это 2 части столешницы, которые складываются подобно книжке, ножки можно снять для перевозки. Размер его небольшой, такой столик используется для отдыха на даче, природе, террасах.

Деревянный складной стол своими руками чертежи

Деревянный складной стол своими руками, чертежи, схемы, подробное описание изделия, особенностью которого, является бортик снизу столешницы, где прячутся ножки в собранном виде.

Посмотрим на конструкцию стола в разрезе, где изображены сборочные единицы изделия:

1. Крышка стола (столешница).
2. Бортик (несущая рамка).
3. Ножки.

Чертеж стола и его основные габаритные размеры показан на рисунке.

КРЫШКА СТОЛА

Столешница изготавливается из клееных деревянных дощечек соединенных между собой на рейку. По периметру крышки закрепляется «П» образный алюминиевый мебельный профиль размером 2 х 20 х 20 (мм).

Справка:

При соединении деревянных деталей мебельного щита на рейку, следует придерживаться следующих размеров:

где,

А – ширина дощечки деревянного мебельного щита
S – толщина дощечки деревянного мебельного щита
So – толщина щита после механической обработки
Sp – припуск на механическую обработку
Sh – толщина кромки
Si – толщина паза и рейки
L – ширина рейки
Li – глубина паза

А = 12…150 (мм)
So = S – 2 Sp = А…⅓ A = 12…60 (мм)
Sp = 2…3 (мм)
Sh = Si = ⅓ So
L = So
Li = ½ L + 1..2мм

НЕСУЩАЯ РАМКА

Состоит из:

1. Поперечная царга.
2. Продольная царга.
3. Конфирмат 7 х 50 (мм).

Внутренняя поверхность поперечной царги, по всей длине, строгается под углом 10°. С внутренней стороны продольной царги, фрезеруется два углубления под крепление металлических уголков.

Продольные и поперечные царги соединяем друг с другом евровинтами (конфирматами).

НОЖКИ

Состоят из:

1. Ножка.
2. Перекладины.

Перекладины изготовлены из деревянных черенков Ø 16 (мм), которые вставляются с небольшим натягом в отверстия ножек, предварительно на поверхности касания деталей, наносится тонкий слой клея.

Деревянный складной стол своими руками или порядок сборки по чертежам:

1. Подготовим необходимый материал.
2. Изготовим детали сборки.
3. Соберем сборочные единицы.
4. Произведем чистовую обработку сборочных единиц и нанесем декоративное лакокрасочное покрытие.
5. Шурупами по дереву с потайной головкой 3,5 х 16 (мм) прикрепим к несущей рамке четыре металлических уголка 26 х26 х30 (мм).
6. Ножки прикрепим к несущей рамке, с небольшим натягом болтами мебельными с полукруглой головкой и квадратным подголовником 10 х 50…60 (мм) по схеме «болт – шайба – гайка».

На рисунке изображена конструкция несущей рамки с ножками в сложенном виде.

На рисунке изображена конструкция несущей рамки с ножками в разложенном виде.

7. К металлическим уголкам, шурупами по дереву с потайной головкой 3,5 х 12 (мм), прикрутим столешницу.

Деревянный складной стол собран. Да и еще, в данной конструкции можно предусмотреть фиксаторы ножек. Присылайте нам свои соображения, все идеи будут опубликованы на страницах нашего сайта с соблюдением авторских прав.
