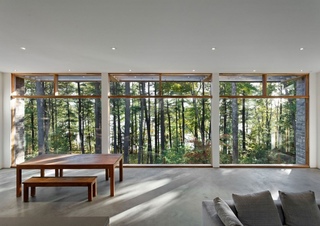

Стены из окон: Окна выполненные во всю стену

Содержание

Проем в стене под окно

Как сделать самостоятельно проем под окно в несущей стене

Что делать, если в доме все окна установлены в неудобных местах, а пустующая стена является преградой для проникновения дневного света? Конечно же, необходимо обустроить в ней оконный проем. Давайте же разберемся в том, как можно провести все работы самостоятельно.

При выполнении работ по перепланировке нужно помнить, что не следует сносить несущую стену полностью. Конечно, дом имеет запас прочности, однако нарушение несущих конструкций может разрушить постройку.

Подготовка стены

Прежде чем делать проем под окно, нужно установить специальную перемычку, которая примет на себя часть нагрузки. Лучше всего, если перемычка будет изготовлена из стали. Для этого идеально подойдут два швеллера или уголка. Конструкцию необходимо стянуть болтами. Затем систему устанавливают к краям будущего окна, чтобы проем упирался в стальной швеллер.

Также желательно дополнительно создать страховку в виде бревен, которые смогу взять нагрузку на себя.

Создание проема под окно

Прежде чем начать, нужно убедиться, что в стене нет никаких коммуникаций. Также для демонтажа участка стены нужно подобрать соответствующий инструмент. Если это панельный дом, тогда здесь нужен серьезный инструмент. Если же стена выложена из кирпича, то будет достаточно кувалды либо перфоратора. Для создания проема в бетонной стене можно использовать отбойный молоток, однако могут возникнуть следующие проблемы:



  • работа будет идти очень медленно;
  • нагрузки могут серьезно повредить бетонную плиту;
  • можно нарушить коммуникации.



Для того, чтобы пробить окно в бетоне, нужно применить технологию алмазной резки. Это отличная возможность максимально быстро, просто, эффективно и аккуратно сделать проем под окно в бетонной стене.

Также алмазная резка существенно облегчит дальнейшие работы.

Что дальше?

А дальше в образовавшийся проем можно устанавливать окно. Какое оно будет, решать вам. Если проем расположен на солнечной стороне, тогда к установленному окну можно добавить деревянные жалюзи, которые будут препятствовать проникновению в помещение солнечного света. Сегодня существует огромный выбор этих изделий, как вариант, деревянные жалюзи различных цветов и фактур можно посмотреть здесь.

В отличие от пластиковых и металлопластиковых изделий дерево придает помещению более уютный и домашний вид, поэтому жалюзи из этого материала способны украсить любой интерьер. Они позволяют отлично регулировать световые потоки, не подвержены перегреву, а также более долговечны и гораздо прочнее даже металлопластиковых моделей. Широкие ламели позволяют даже в самый солнечный день создать в помещении настоящее комфортное освещение.

Рекомендации по установке энергоэффективных окон в наружных стенах вновь строящихся и реконструируемых зданий

1. В работе даны конструктивные решения узлов размещения оконных блоков из ПВХ и дерева в наружных стенах различных типов, жилых зданий в г.Москве.

Изложены теплотехнические и конструктивные особенности размещения окон в проемах наружных стен зданий с учетом нормативных теплотехнических требований.

Даны рекомендации по технологии монтажа окон в наружных стенах.

Рекомендации предназначены для архитекторов и инженеров-проектировщиков, а также инженерно-технических работников, строительных специальностей.

2. РАЗРАБОТАНЫ ОАО Центральным научно-исследовательским и проектным институтом жилых и общественных зданий (ОАО ЦНИИЭП жилища) — д. арх. Кавиным Е.В. и к.т.н. Беляевым B.C., при участии инженера-конструктора Козыревой Т.Г.


При подготовке данных рекомендаций использованы работы НИИСФ — к.т.н. Матросова Ю.А., к.т.н. Бутовского И.Н. и Сибирского Автодорожного института (СИБАДИ) — к.т.н. Кривошеина А.Д.

3. Подготовлены к утверждению и изданию Управлением перспективного проектирования, нормативов и координации проектно-изыскательских работ Москомархитектуры.

4. УТВЕРЖДЕНЫ указанием Москомархитектуры от 09.03.04 N 4.

1. Введение

1.1. Рекомендации являются методическим и справочным материалом для специалистов, выполняющих разработку проектов жилых строящихся и реконструируемых зданий в г. Москве.

1.2. Анализ структуры общих теплопотерь в жилых зданиях показывает, что через световые проемы теряется до 60%-70% тепла. При этом значительная его часть уходит через места примыкания окон к стенам и через откосы [4, 16].


Сопротивление теплопередаче, характеризующее теплозащиту наружных ограждающих конструкций, в т.ч. окон нормируется СНиП II-3-79* «Строительная теплотехника» [1], а также введенным с 1.10.03 г. СНиП «Теплозащита зданий» [12]. Более жесткие требования заложены в действующих ныне Московских Городских Строительных Нормах МГСН 2. 01-99 Энергосбережение в зданиях. Нормативы по теплозащите и тепло- водо- электроснабжению [2]. В соответствии с МГСН 2.01-99 приведенное сопротивление теплопередаче * для окон в жилых зданиях должно быть не менее 0,54 м·°С/Вт.

_________________

* ()

1.3. Для оконных блоков используют в качестве светопрозрачных элементов одно- и двухкамерные стеклопакеты [3]. Применение в стеклопакетах стекол с селективным покрытием (низкоэмиссионных стекол) дополнительно увеличивает сопротивление теплопередаче оконных блоков на 30%.


Внедрение в практику строительства одностворчатых окон с узкой коробкой из ПВХ повлекло за собой ряд ошибок при проектировании наружных стен зданий, а также при монтаже в них этих светопроницаемых конструкций, заключающихся в неучете при теплотехнических расчетах и разработке проектов особенностей расположения окон в проемах стен.

Одна из ошибок первоначального внедрения таких окон связана с малой шириной пластмассовых коробок и створок оконных блоков в пределах 60 мм, в связи с чем на внутренних поверхностях коробок и оконных откосов, как в однослойных, так и двухслойных стенах возникают зоны с пониженными температурами, приводящие к выпадению конденсата или в ряде случаев их промерзанию.


Окна с более широкой коробкой имеют лучшие теплотехнические показатели, в местах примыкания к стенам, чем окна с узкой коробкой.

1.4. Учитывая, что принципиальных различий в предлагаемых конструкциях оконных блоков из ПВХ профиля нет, они отличаются друг от друга лишь количеством камер и шириной створок и коробок, в данных рекомендациях рассматриваются два принципиально отличающихся оконных блока — из ПВХ профилей (в 2-х вариантах), компании «Эксполанта-С»-«Weltplast» [7] и деревянные окна (в 2-х вариантах), выпускаемые ДОК-1. Дается оценка теплозащитных свойств, каждого из этих блоков в зависимости от местоположения его в проеме стены и решения узлов сопряжения оконных блоков с наружными стенами различных конструкций. В результате этой работы даны рекомендации по монтажу окон из ПВХ и деревянных в климатических условиях Москвы.

1.5. Вопросы исполнения узлов примыкания окон к оконным откосам регламентированы следующими нормативными документами ГОСТ 23166-99 «Блоки оконные», общие технические условия, [6] раздел 9 «общие требования к монтажу» и 10 «Гарантии изготовления», а также ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей» [5] Приложение Г «Общие требования по монтажу изделий», а установка оконных блоков регламентируется ГОСТ 30971-2002 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам» [13].



В указанных документах подробно формулируются основные положения по установке, креплению изделий в проеме, требования к качеству материалов, а также исполнению монтажного шва.

Однако в указанных разделах отсутствует ряд положений, влияющих на теплозащитные качества окон.

1.6. Кроме определения места расположения окон в проеме наружной стены при проектировании и установке окон следует учитывать теплопотери через узлы их примыкания к стенам.


Заполнение зазоров между коробкой и стеной должно выполнять одновременно три функции — защита от воздухопроницания, утепление коробки и предотвращение влагонакопления в месте примыкания ее к четверти.

1.7. Профили из жесткого ПВХ имеют большой коэффициент температурного расширения. Для исключения возможных деформаций окон при их нагреве и охлаждении зазоры между оконными блоками и откосами должны заполняться упругими материалами с учетом линейного удлинения ПВХ.

Непосредственно с этим связано и влияние на теплопотери способов утепления оконных откосов. Необходимость дополнительного утепления откосов зависит от конструкции и материалов наружных стен.

1.8. В данных рекомендациях показано конкретное конструктивное решение узлов примыкания окон из ПВХ профилей и деревянных с узкой и широкой коробкой, отвечающих требованиям энергосбережения в соответствии со СНиП II-3-79*; СНиП 23-02-03 и МГСН 2.01-99, в жилых зданиях с конструкциями наружных стен, указанных в п.1.9.

1.9. Рекомендации предназначены для проектировщиков и строителей вновь возводимых и реконструируемых зданий в г.Москве со следующими типами стен: кирпичными слоистыми на гибких связях, однослойных из мелкоштучных блоков, с фасадным утеплением, с вентилируемыми фасадами.

2. Конструктивные характеристики энергоэффективных оконных блоков

2.1. Оконные блоки с использованием ПВХ профилей


Отличительной особенностью оконных профилей из жесткого поливинилхлорида является широкий спектр продукции, выпускаемой в рамках нескольких серий, позволяющих удовлетворить требованиям по теплозащите самых различных климатических районов.

Конструктивное решение и основные размеры некоторых профилей на примере «Weltplast» для окон Эксполанта-С представлены на рис.2.1.

Рис.2.1. Окно ПВХ-системы «Weltplast» с коробкой шириной 60 мм

Окно ПВХ-системы «Weltplast» с коробкой шириной 60 мм

1. Уплотнитель WD 552034

2. Штапик WP 556000

3. Фальцевый вкладыш WC 552051

4. Створка WP 552000

5. Уплотнитель WD 552038

6. Коробка WP 550000

7. Уплотнитель WD 550032

Рис.2.1


Общей чертой этих окон является применение многокамерных профилей из жесткого поливинилхлорида, армированных профильными элементами из оцинкованной стали. Размеры ПВХ профилей, количество и расположение воздушных камер, форма и сечение стальных армирующих элементов могут сочетаться с различными вариантами остекления.

Наиболее распространенная в России серия характеризуется применением трехкамерных ПВХ-профилей (коробок, рам, импостов) армированных профилями из оцинкованного металла толщиной 1,5-2,0 мм. Ширина оконных коробок составляет 60 мм, ширина оконных створок составляет также 60 мм.

Предусмотрена возможность применения однокамерных или двухкамерных стеклопакетов толщиной до 24 мм. При необходимости применения стеклопакетов большей толщины предусмотрено использование специальных створок, а для оконных коробок — уширителей, позволяющих устанавливать стеклопакеты толщиной до 36 мм.

Наилучшие результаты по температуре внутренней поверхности достигаются при использовании створок, имеющих у внутренней поверхности воздушную камеру.

Окна из профилей «Weltplast» имеют три притвора с резиновыми уплотнителями. Как показывают результаты замеров, такое уплотнение при правильном монтаже окон обеспечивает выполнение требований теплотехнических норм по воздухопроницаемости с значительным запасом.

Система «Weltplast» «Termetic» (выпуск 1998 г.) характеризуется переходом на четырехкамерные профили с устройством дополнительного притвора, расположенного в воздушной прослойке между рамой и створкой.

Окна Эксполанта-С из профилей «Weltplast» могут иметь уширенную коробку выполненную с 5-ю воздушными камерами. По сравнению с остальными сериями теплозащитные качества такой оконной коробки являются наилучшими (рис.2.2).

Рис.2.2. Окно ПВХ-системы «Weltplast» с коробкой шириной 121 мм


Окно ПВХ-системы «Weltplast» с коробкой шириной 121 мм

1. Створка WP 552000

2. Уплотнитель WD 552038

3. Коробка WP 580000

4. Уплотнитель WD 550032

5. Уплотнитель WD 552034

6. Штапик WP 556000

7. Фальцевый вкладыш WC 552051

Рис. 2.2

2.2. Деревянные окна


В результате анализа, применяемых в настоящее время в строительстве конструкции деревянных окон, в рекомендациях конструктивных решений узлов их примыкания к стенам были приняты энергоэффективные окна (для Москвы) 2-х типов — одинарные со стеклопакетом, с коробкой шириной 68 (78) мм. Приведенное сопротивление теплопередаче =0,56-0,58 м·°С/Вт. Изоляция внешнего шума *=36-38 дБа (рис.2.3; 2.5 и 2.6). И двойные, с раздельными переплетами, с остеклением снаружи одним стеклом — 4 мм и стеклопакетом изнутри, с шириной коробки 134 мм. Приведенное сопротивление теплопередаче =0,59 м·°С/Вт. Изоляция внешнего шума *=36-38 дБа (см. рис.2.4; 2.7 и 2.8).

________________

* Соответствует оригиналу. — Примечание «КОДЕКС».

Оба деревянных блока следующей конструкции:

1. Материал — сосна, лиственница, дуб, клееный брус.

2. Отделка — экологически чистыми красками на водной основе фирм «TIKKURILA», возможна отделка отечественной краской.

3. Остекление одно, двухкамерный стеклопакет, 4/16/4, 4/8/4/8/4, стеклопакет может быть низкоэмиссионный, зеркальный, с К-стеклом или функциональными защитными пленками, возможна установка цветной раскладки внутри стеклопакета.

4. Уплотняющие прокладки — фирмы «DEVENTER» (Германия) из термопластических эластомеров, прочных и долговечных, обеспечивающих высокую герметичность, изоляция в диапазоне от -40 до +60.*
________________
* Текст соответствует оригиналу. — Примечание «КОДЕКС».

5. Фурнитура фирмы «ROTO» (Германия) очень хорошо зарекомендовала себя в российских условиях. Возможна установка не дорогой отечественной фурнитуры.

Рис.2.3. «ЕВРООКНО» — одинарное теплозащитное

«ЕВРООКНО» — одинарное теплозащитное

Альбом РС-8117
ТУ 5361-001-03990233-99
Деревообрабатывающий комбинат N 1


Рис. 2.3

Рис.2.4. ОДРСП — окно раздельное теплозащитное


ОДРСП — окно раздельное теплозащитное

Альбом РС-8123
ТУ 5361-029-04001232-96, ГОСТ 23166-99
Деревообрабатывающий комбинат N 1


Рис.2.4

Рис.2.5. «ЕВРООКНО» одинарное теплозащитное


«ЕВРООКНО» одинарное теплозащитное

Альбом РС-8117
TУ 5361-001-03990233-99
Деревообрабатывающий комбинат N 1

Разрез нижний — 1

1. Коробка деревянная

2. Отделка красками «TIKURILA»

3. Остекление (двухкамерный стеклопакет)

4. Уплотняющие прокладки

5. Створка деревянная

Рис.2.5

Рис.2.6. «ЕВРООКНО» одинарное теплозащитное


«ЕВРООКНО» одинарное теплозащитное

Альбом РС-8117
TУ 5361-001-03990233-99
Деревообрабатывающий комбинат N 1

Разрез верхний и боковой (повернут) — 2

1. Коробка деревянная

2. Отделка красками «TIKURILA»

3. Остекление (двухкамерный стеклопакет)

4. Уплотняющие прокладки

5. Створка деревянная

Рис.2.6

Рис.2.7. ОДРСП — окно раздельное теплозащитное. Разрез боковой


ОДРСП — окно раздельное теплозащитное

Альбом РС-8123
ТУ 5361-029-04001232-96, ГОСТ 23166-99
Деревообрабатывающий комбинат N 1

Разрез боковой

1. Коробка деревянная

2. Створка деревянная наружная

Монтаж окон за проем стены в теплой зоне на выносе

Монтаж окон за проем стены в теплой зоне на выносе Перейти к содержимому Перейти к главному меню

Так просто и тепло с COMPACFOAM® на выносе

В частном малоэтажном домостроении в последнее время все более распространенным методом установки изделий становится выносной монтаж окон за проем стены. У него есть много преимуществ, как с точки зрения теплофизики, так и в плане отделки внешней оболочки здания. Таким образом проектируются и реализуются многие новые коттеджи, да и при капитальном ремонте старых построек владельцы и архитекторы часто предпочитают именно эту современную технологию.

Одним из наиболее практичных и удобных решений, которые применяются при установке оконных коробок на выносе за проем стены, является чрезвычайно прочный и очень легкий инновационный конструкционный материал COMPACFOAM® австрийского производства. Профиль на основе этого состава любого размера и сечения из экструдированного полистирола хорошо сохраняет монтажное тепло установленной конструкции, изолирует зону от всех возможных атмосферных воздействий, и выполняет в полной мере несущие и крепежные функции как часть монолитной стены.

Что такое выносной монтаж в зону утеплителя

Традиционный монтаж окон предполагает позиционирование окна в полости стены по периметру проема. Окно располагается непосредственно в полости стены (с четвертью или без), и ее опорой является сама внешняя стена. Это расположение изделия внутри стены порождает целый ряд существенных недостатков, связанных с наличием зон контактов и мостов холода, а также прямым влиянием температуры стены на изделие. Основной недостаток строительного кирпича или бетона — высокая теплопроводность стен. Ввиду такой ситуации требуется большой расход энергии (тепловой энергии или отопления). Недостаточное тепло и постоянно присутствующие зоны холода и скопления конденсата приводят к образованию плесени, наледи и т.д.

Для устранения этих запрограммированных болезней монтажа в полости стены оконные изделия устанавливаются в т.н. теплоизоляционной (теплой) выносной зоне за проемом стены (с внешней стороны). Под теплоизоляцией стены понимается один или несколько слоев утеплителя, ввиду которых заметно сокращается теплопроводность стены и уменьшается проникновение холода и тепла извне в стену. В качестве этой теплой области выноса за стену подразумевается слой теплоизоляции из утеплителя стены снаружи (каменная вата, теплая штукатурка, вспененный полистирол). Данный монтаж на выносе в зоне теплоизоляции практически исключает возникновение мостов холода и сопутствующие им эффекты.

Теплый слой изоляции стен снаружи от холода с улицы одновременно играет роль теплоизолятора и для оконных конструкций, расположенных в нем. Кроме этого слой изоляции эффективно предохраняет стены и окна от перегрева в летнее время. Таким образом, с помощью внешнего утеплителя стены реализуется оптимальная изоляция фасада от холода, а окно становится частью теплого фасадного решения. Благодаря данной технологии сокращаются расходы на обогрев здания, а окно максимально защищено от переохлаждения или перегрева.

Трудности первых решений монтажа на выносе

При установке окон на выносе за проем стены монтаж осуществляется не в оконный проем, а за ним с внешней стороны стены, с помощью специальных (и разных по конструктиву и материалу) наружных креплений. Таким образом, окна оказываются вынесенными за пределы капитальных стен (из кирпича или бетона). Первоначально в качестве несущих монтажных обрамлений коробки окна использовались прочные и достаточно простые металлические угловые кронштейны, которые одним плечом крепятся к стене, другой — к коробке окна. На стену фиксируется утеплитель, который примыкает к коробкам окон, завершается отделка клинкером, фасадными панелями или другими фасадными материалами. Этот вид монтажа окон на кронштейнах близок монтажу вентилируемых фасадов.

Крепление оконных коробок на выносных металлических кронштейнах или в проекте с аналогичными монтажными узлами является очень не простой задачей, требует большой проверенной монтажной практики, точности расчетов мест крепления и связано с колоссальными временными затратами. Вынос кронштейна определяется текущей неровностью стены и толщиной утеплителя. Кронштейны фиксируются по всему периметру проема с определенным отступом. Явно слабыми местами монтажа на кронштейнах остаются: неровности и качество материала стены, прямое примыкание металла к коробке окна, узлы примыкания утеплителя к коробке в местах соединения с кронштейнами.

Герметизация стыков при этом методе чаще всего выполняется лентами, что при классическом закреплении кронштейнами оказывается затруднительным. Острые крепежные анкера и края консолей, смещение в плоскостях уплотнения и отсутствующие перекрытия в гидроизоляционной ленте – все это источники ошибок, которые влияют на качество монтажа и всего узла. Фактически владельцу здания или архитектору остается полагаться только на мастерство и порядочность монтажников. Простое правило монтажа гласит – чем проще, тем надежнее! В зоне риска при таком монтаже на выносе с помощью кронштейнов находятся практически все три компонента работ – шумовая защита, тепловая изоляция и воздухонепроницаемость!

Решение в плотности и тепле материала COMPACFOAM®

Легкий конструкционный материал нового поколения из экструдированного чистосортного пенополистирола австрийского происхождения под торговым именем COMPACFOAM® решает эти и многие другие проблемы как на этапе проектирования узлов примыкания и крепления конструкций, так и на этапах непосредственно монтажа и долголетней эксплуатации изделий на объектах. Недаром он является обладателем многих европейских номинаций, а в этом году получил престижную Премию Mosbuild Awards в разделе строительных материалов на выставке Мосбилд 2020.

Плюсы монтажа на выносе с термопрофилем COMPACFOAM®

  • Проектная безопасность и простота практической реализации
  • Подтвержденная документация для крепежа профилей и принятия веса
  • Деградация мостов холода (подтвержденная теплоизоляция)
  • Исполнение требований к воздухонепроницаемости
  • Шумовая защита в максимальных значениях
  • Оптимальный ход изотермы в конструкциях на выносе
  • Максимальная защита от влаги
  • Простой и экономный по времени монтаж
  • Гарантия замены окон без вмешательства в фасад

Для профильных изделий (балок или брусков) для монтажа на выносе длинной 1150 мм и сечением, как правило, 80х90 мм достаточно плотности материала CF 125 (125 кг на 1 куб. м). COMPACFOAM® выпускается в нескольких классах, с различной плотностью и разными характеристиками соответственно. От плотности состава зависят технические характеристики, с которые отражены в Техническом паспорте. Чем плотнее материал, тем выше теплопроводность, но значительно увеличивается прочность конструкций.

Профиль CF 125 для монтажа окон на выносе легко обрабатывается и подгоняется, преимущественно путем распиливания на бруски необходимого размера. Сам профиль CF 125 в стандартном исполнении 1150 мм и сечением 80х90 мм весит всего 1,035 кг. На основе этого можно легко подсчитать, сколько весит весь комплект выносного обрамления на окно. И с этого, в том числе, начинается удобство для работы монтажников! Ровно распиленные бруски, соединенные между собой и к стене специальным монтажным клеем PURAFLEX® 9155, плотно прилегают к соседним деталям, к коробке снизу и к стене, обеспечивая герметичность соединений. У полимера еще много других преимуществ по сравнению с деревом, металлическими креплениями или монтажной пеной: устойчивость к гниению, не поддерживает огонь (В1), стойкость к ультрафиолету, изотропный, дышащий, пластичный и формоустойчивый.

Рады проконсультировать и предоставить дополнительную профессиональную информацию.

Рекомендуем всегда соблюдать рекомендации Технических паспортов наших индустриальных продуктов.

Данный материал является интеллектуальной собственность компании ООО «СДМ-ХИМИЯ».
Любое использование Материалов допускается только c указанием источника информации

Автор: Паршин Игорь Николаевич

Опубликовано в рубрике Без категории

Навигация по записям

Top

“На этом веб-сайте используются файлы cookie, которые обеспечивают работу всех функций для наиболее эффективной навигации по странице. Если вы не хотите принимать постоянные файлы cookie, пожалуйста, выберите соответствующие настройки на своем компьютере. Продолжая навигацию по сайту, вы косвенно предоставляете свое согласие на использование файлов cookie на этом веб-сайте. Более подробная информация предоставляется в нашей Политике конфиденциальности.”

Принять

Отказаться

Top

“На этом веб-сайте используются файлы cookie, которые обеспечивают работу всех функций для наиболее эффективной навигации по странице. Если вы не хотите принимать постоянные файлы cookie, пожалуйста, выберите соответствующие настройки на своем компьютере. Продолжая навигацию по сайту, вы косвенно предоставляете свое согласие на использование файлов cookie на этом веб-сайте. Более подробная информация предоставляется в нашей Политике конфиденциальности.”

Принять

Отказаться

Стены и окна | BRANZ ALF

ALF расчеты и стены и окна.

Информация о стенах

Ориентация стены

Ориентация стены (север, северо-восток, восток и т. Д.) Влияет только на солнечные лучи через окно на конкретной рассматриваемой стене. Это не влияет на потери здания.

Длина, высота и площадь стены

При расчетах ALF используется только площадь стены, а не фактическая длина или высота стены.Можно комбинировать стены одинаковой ориентации и конструкции. Это может быть полезно для сложных многоэтажных зданий с более чем десятью отдельными стенами.

Чистая площадь стены — это общая площадь стены конкретной стены, исключая площадь окна.

Если в здании есть помещения, которые никогда не отапливаются и обычно термически отделены от остальной части здания (частый пример — пристроенные гаражи), не включайте эти помещения в зону застройки.В этом случае увеличьте R-значения стен, разделяющих отапливаемые и неотапливаемые помещения, на R-значение внешних стен неотапливаемых помещений. Эта грубая регулировка, хотя и полезна, не учитывает прирост, тепловую массу или площадь внешних стен в неотапливаемых областях.

Информация Windows

Область окна

ALF в расчетах использует только область окна, но не размеры окна. Благодаря этому можно комбинировать окна на каждой стене, если у них одинаковое остекление и тип рамы, а также одинаковая штриховка.Это может быть полезно для зданий с большим количеством окон. Обратите внимание, что окна включают в себя все вертикальное остекление и остекление любых дверей.

Коэффициент солнечного тепла (SHGC)

Коэффициент солнечного тепла (SHGC) зависит от остекления и рамы, поскольку площадь проема, закрываемого оконной рамой, зависит от типа рамы. Поскольку он описывает передачу солнечного света через окна, на SHGC не влияют шторы. ALF предполагает, что шторы опускаются только в темное время суток, когда солнечное усиление не применяется.

Затенение

Затенение описывает внешнее затенение окна карнизами, растениями или другими препятствиями. Затенение «нет», «немного», «немного» или «много» означает, что весь, 70%, 50% или 30% доступного солнечного света, соответственно, достигает окна.

Расчеты

Среднее значение R

Среднее значение R — это средневзвешенное значение R всех окон в стене / крыше, взвешенное по площади. Рассчитывается по формуле:

Среднее затенение

Среднее затенение учитывает SHGC и затенение всех окон в стене / крыше.Рассчитывается по формуле:

Двери

Непрозрачные двери следует рассматривать как окна с двойным остеклением и деревянными рамами со 100% затенением, если их коэффициент R неизвестен. Если значение R известно, смоделируйте дверь как часть стены, используя «нестандартный» тип конструкции. Это касается и гаражных ворот. Застекленные части дверей следует рассматривать как окна.

Герметизация крыш, стен, окон и дверей от проникновения воды

Кто-то проделал большую работу, чтобы заклеить этот проем, но он не прошит «под черепицу», не загерметизирован, и дыры все еще видны

При завершении гидроизоляции деталей для механических проникновений стены следует обрабатывать так же, как крышу.Ряд производителей столярных изделий предоставляют инструкции по установке окон и дверей. Чтобы получить гарантийную защиту производителя, необходимо следовать инструкциям. В результате большинство окон и дверей теперь устанавливаются в стенах с использованием мигающих деталей, которые сравниваются с теми, которые используются при установке световых люков на крышах.

Фальцовка проходов в стенах

Помимо оконных и дверных проемов, дом обычно имеет 20 или более механических проникновений во внешних стенах.

Стены должны быть детализированы так же, как крыши

Было бы довольно удивительно увидеть на крыше водопроводную трубу из ПВХ, вокруг которой наклеена лента подрядчика для защиты от проникновения воды, но это обычная практика для стен.

Когда проемы прорезаются таким образом, они создают необходимость в ненужных ремонтных работах кем-то другим.

Список механических проникновений через стены быстро увеличивается:

  • Подъезды электрические и газовые.
  • Приточно-вытяжные системы отопления и газовых каминов.
  • Линии кондиционирования воздуха.
  • Наружные водопроводные краны.
  • Световые короба.
  • Наружные розетки.
  • Подъезды для телефонной и кабельной связи.
  • Система вентиляции приточно-вытяжных колпаков.
Неправильно обработанные проходки могут стать утечками

Если они не все прошиты должным образом, это может стать утечкой в ​​полости стен или даже через всю ограждающую конструкцию здания и внутрь дома.Эти утечки создают потенциал для потерь энергии, жалоб на комфорт и, особенно, потерь на долговечность.

Мы знаем, что все системы внешней отделки в той или иной степени протекают. Некоторые виды отделки, такие как металлические или виниловые сайдинги, позволяют значительному проценту ветра и воды проходить через них к плоскости дренажа. Принято считать, что дренажная поверхность снаружи дома является основной защитой от ветра и проникновения воды.

Как и в случае с окнами и дверями, каждое механическое проникновение должно быть объединено с плоскостью дренажа, чтобы оно эффективно защищало от проникновения воды и ветра, одновременно направляя воду наружу и вниз в виде черепицы.

Важно, чтобы каждый специалист, выполняющий свою работу, понимал, как важно не допускать попадания ветра и воды в дом. Они должны завершить свою работу таким образом, чтобы либо обеспечить эффективную атмосферостойкость, либо облегчить профессионалам, которые следуют за ними, выполнение следующих шагов в процессе до завершения сборки.

Эти стеновые блоки должны были быть установлены в виде гонта, чтобы направлять воду наружу и предотвращать проникновение ветра
Стеновые блоки

Стеновые блоки чаще всего устанавливаются напротив атмосферостойкого барьера (WRB).Иногда периметр приклеивается к WRB, но обычно нет. Это может хорошо выглядеть и подготовить стену к установке сайдинга, но, вероятно, не будет препятствовать попаданию воздуха и воды в конструкцию стены или за WRB.

Проем под стеновой блок должен быть подготовлен так же, как проем под окно:

  • Проход в стене должен быть загерметизирован за стеновым блоком, чтобы вода направлялась вниз и за пределы WRB ниже проема.
  • Затем стеновой блок устанавливается как часть дренажной плоскости, перекрывая WRB ниже проходки.
  • Боковые стороны и верхняя часть блока затем заклеиваются лентой и герметизируются в виде черепицы, как окно, для завершения детали.
Каждое отверстие герметично закрыто и закрыто, чтобы не пропускать ветер и воду и направлять воду наружу водонепроницаемого барьера
Изготовленные оклады с неопреновыми прокладками

Доступны промышленные планки для проемов наружных стен. Вместо лент и герметиков неопреновая прокладка создает уплотнение для трубы или воздуховода, а верхняя часть гидроизоляции заправляется в прорезь в WRB.Затем верхний клапан и бока закрепляются прочной лентой. Это очень похоже на процесс, используемый для установки неопрена поверх водопровода на крыше. На крышах гидроизоляция совмещена с черепицей, рубероидом и другими элементами кровли. На стенах гидроизоляционные элементы объединены в виде черепицы с WRB и другими стеновыми элементами, чтобы создать непрерывную плоскость дренажа сверху вниз.

До того, как стали доступны готовые настенные покрытия, некоторые люди использовали неопреновые кровельные перекрытия для проходов в стенах, таких как трубопроводы кондиционирования воздуха или выхлопные и заборные трубы отопления из ПВХ.Гибкие оконные планки другой формы для создания оконных проемов для механических проникновений любых форм и размеров во внешние стены. Все эти опции могут эффективно защитить внешний вид дома от проникновения ветра и воды.

Нанесите дренажную плоскость слоями черепицы, чтобы вода не попадала внутрь.

Важная вещь, которую следует помнить при завершении наружной дренажной плоскости дома, — это то, что все должно быть уложено галькой, чтобы направлять воду вниз и наружу.При полном воздействии ветра и дождя плоскость дренажа должна защищать стены здания так же эффективно, как крыша защищает его сверху.

Окно фабрики | R14381 | Повстанческие стены

Взгляните за пределы своих стен с фотообоями для окон

Видимые здесь окна позволяют увидеть прогресс, стремящийся преодолеть прошлое. Это окна старой текстильной фабрики — некоторые из них старые, еще со времен фабрики, а некоторые новые, установленные для защиты от дождя.Эти фотообои на окнах придадут вам зелени, глубины, вида и света в комнату без вида на сад.

Информация о продукте

Все наши фотообои напечатаны с использованием Rebel Mattic ™, нашей мягкой и неотражающей матовой поверхности. Материал придает вашим стенам эксклюзивный вид и изюминку. Вы можете заказать образцы из нашего стандартного ассортимента (дизайны из банка изображений и фотообои со спецэффектами не доступны в качестве образцов), нажав кнопку «Заказать образец».Наши образцы имеют размер A3 (таблоид / бухгалтерская книга), демонстрируя уменьшенную версию полного дизайна, что даст вам хорошее представление о цветах и ​​материале.

Как заказать

Для начала выберите понравившийся дизайн. Перед заказом необходимо измерить стену, на которую хотите оклеить обои, ширина + высота. Мы рекомендуем вам добавить дополнительный дюйм в оба измерения, так как стены могут быть немного наклонными.

Доставка и возврат

Мы изготовим ваши обои на заказ в течение 1-2 дней после оформления заказа.Затем мы отправим ваши обои с UPS. Средний срок доставки 3-6 рабочих дней. Мы применяем 100% счастливую гарантию. Если вас не устраивают обои, свяжитесь с нами как можно скорее после получения заказа.

Устойчивость

Все наши обои напечатаны на флизелиновой бумаге, армированной нейлоновыми волокнами, не образующими ЛОС (летучие органические соединения) при комнатной температуре. Мы печатаем с использованием всех натуральных нетоксичных цветных соединений, не образующих ЛОС, а наша паста изготовлена ​​из модифицированного картофельного крахмала, который также не токсичен.Вы можете узнать больше о нашей работе в области устойчивого развития здесь.

Оконные стены

SmartSun ™ (366)

U-ФАКТОР

Насколько хорошо продукт предотвращает отвод тепла.

КОЭФФИЦИЕНТ ПРИОБРЕТЕНИЯ СОЛНЕЧНОГО ТЕПЛА

Насколько хорошо продукт блокирует тепло, вызванное солнечным светом.

ВИДИМАЯ ПЕРЕДАЧА СВЕТА

Сколько видимого света проходит через продукт.

ЗАЩИТА ОТ УФ

Насколько хорошо продукт блокирует ультрафиолетовые лучи.

Low-E с покрытием Heatlock ™ (i89)

U-ФАКТОР

Насколько хорошо продукт предотвращает отвод тепла.

КОЭФФИЦИЕНТ ПРИОБРЕТЕНИЯ СОЛНЕЧНОГО ТЕПЛА

Насколько хорошо продукт блокирует тепло, вызванное солнечным светом.

ВИДИМАЯ ПЕРЕДАЧА СВЕТА

Сколько видимого света проходит через продукт.

ЗАЩИТА ОТ УФ

Насколько хорошо продукт блокирует ультрафиолетовые лучи.

Low-E (272)

U-ФАКТОР

Насколько хорошо продукт предотвращает отвод тепла.

КОЭФФИЦИЕНТ ПРИОБРЕТЕНИЯ СОЛНЕЧНОГО ТЕПЛА

Насколько хорошо продукт блокирует тепло, вызванное солнечным светом.

ВИДИМАЯ ПЕРЕДАЧА СВЕТА

Сколько видимого света проходит через продукт.

ЗАЩИТА ОТ УФ

Насколько хорошо продукт блокирует ультрафиолетовые лучи.

Low-E с покрытием Heatlock ™ (272 с i89)

U-ФАКТОР

Насколько хорошо продукт предотвращает отвод тепла.

КОЭФФИЦИЕНТ ПРИОБРЕТЕНИЯ СОЛНЕЧНОГО ТЕПЛА

Насколько хорошо продукт блокирует тепло, вызванное солнечным светом.

ВИДИМАЯ ПЕРЕДАЧА СВЕТА

Сколько видимого света проходит через продукт.

ЗАЩИТА ОТ УФ

Насколько хорошо продукт блокирует ультрафиолетовые лучи.

Вс (240)

U-ФАКТОР

Насколько хорошо продукт предотвращает отвод тепла.

КОЭФФИЦИЕНТ ПРИОБРЕТЕНИЯ СОЛНЕЧНОГО ТЕПЛА

Насколько хорошо продукт блокирует тепло, вызванное солнечным светом.

ВИДИМАЯ ПЕРЕДАЧА СВЕТА

Сколько видимого света проходит через продукт.

ЗАЩИТА ОТ УФ

Насколько хорошо продукт блокирует ультрафиолетовые лучи.

PassiveSun® (180)

U-ФАКТОР

Насколько хорошо продукт предотвращает отвод тепла.

КОЭФФИЦИЕНТ ПРИОБРЕТЕНИЯ СОЛНЕЧНОГО ТЕПЛА

Насколько хорошо продукт блокирует тепло, вызванное солнечным светом.

ВИДИМАЯ ПЕРЕДАЧА СВЕТА

Сколько видимого света проходит через продукт.

ЗАЩИТА ОТ УФ

Насколько хорошо продукт блокирует ультрафиолетовые лучи.

Тройная панель

U-ФАКТОР

Насколько хорошо продукт предотвращает отвод тепла.

КОЭФФИЦИЕНТ ПРИОБРЕТЕНИЯ СОЛНЕЧНОГО ТЕПЛА

Насколько хорошо продукт блокирует тепло, вызванное солнечным светом.

ВИДИМАЯ ПЕРЕДАЧА СВЕТА

Сколько видимого света проходит через продукт.

ЗАЩИТА ОТ УФ

Насколько хорошо продукт блокирует ультрафиолетовые лучи.

.
Добавить комментарий

Ваш адрес email не будет опубликован.
