Смесителя для ванной размеры: Размер смесителя для ванной: как определиться с параметрами

Установка смесителя в ванной своими руками

 Мы уже не мыслим себя без элементарных и всем привычных коммунальных удобств, к которым можно отнести водоснабжение. Тем не менее, водоснабжение предусматривает регулирующую и запорную арматуру. К такой арматуре вполне можно отнести обыкновенный смеситель, который мы видим ежедневно. Тем не менее, видеть мало, ведь для того, чтобы у вас была возможность «управлять» водой необходимо смонитровать этот самый смеситель в предусмотренном для него месте.
 В данной статье  мы как раз и расскажем о том, как установить смеситель в ванную комнату собственными силами. Установка смесителя производится при замене вышедшего из строя смесителя или после завершения монтажа новых коммуникаций — труб водоснабжения. Прежде хотелось бы сказать, что все смесители в настоящее время выпускаются с стандартным межосевым расстоянием между отверстиями для присоединения — 150 мм.

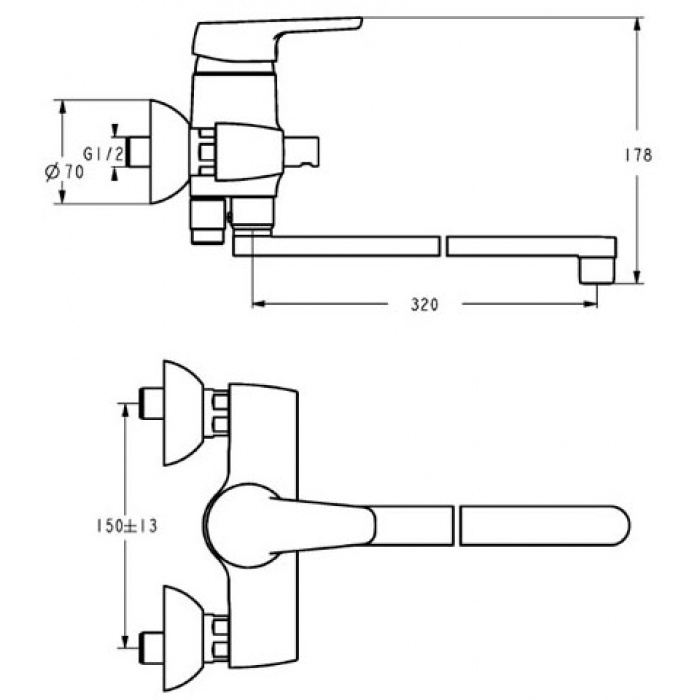

Присоединительные резьбы выполнены на трубной резьбе, как правило, половина дюйма (G 1/2). Основные стандартные размеры для большинства смесителей представленных сегодня на рынке приведены на рисунке ниже.

 Для компенсации допусков при установке смесителя применяется эксцентрик. За счет формы со смещением входного и выходного отверстия, при закручивании данной муфты, можно изменять расстояния для установочного размера смесителя. Муфты способны компенсировать погрешность в +/- 15 мм.

… теперь приступаем непосредственно к установке смесителя

Процесс установки смесителя в ванной своими руками

На резьбу, которая вкручивается в трубопровод, наматывается лен или ФУМ лента

Для надежности лен можно смазать герметиком

Закручиваем муфты в трубопровод, выставляем межосевое расстояние 150 мм +/- 2 мм. При такой погрешности вы сможете затянуть накидные гайки смесителя. Одеваем декоративные накладки. В накидные гайки устанавливаем резиновые прокладки.

Накручиваем смеситель на выступающие штуцера. При закручивании используйте ткань. Оберните гайки тканью, для предотвращения повреждения покрытия и как следствие потери эстетического вида и антикоррозионных свойств. В принципе вот и все, смеситель своими руками установлен на свое законное место.

 О чем хотелось сказать дополнительно так это о том, что наматывать уплотинтельный материал, будь то ФУМ лента или лен или еще что-то на штуцера, которые установлены в трубопровод, не надо. Уплотнения присоеденительных штуцеров на смесителе и трубопроводе происходит за счет резиновых прокладок, которые установлены внутри накидных гаек. (на фото выше красного цвета) Именно на их состояние необходимо обратить внимание при установке смесителя на его законное место. Не следует перетягивать гайки, так как в этом случае можно срезать прокладки, а значит нарушить герметизацию соединения.

Установка душа и его держателя на стену в ванной команате своими руками

  Теперь затронем вопрос о установке крепления для душа смесителя в ванной. Такое крепление должно быть чуть выше головы, для того чтобы после регулировки направления выпускной струи, можно было бы комфортно принять душ.
 Крепление держателя душа смесителя осуществляется при помощи пробки и самореза.

Далее устанавливается резиновая прокладка, для фиксации положения установки удерживающей тяги держателя душа.

закручивается накидная гайка.

Душ смесителя своими руками установлен.

Затяжкой накидной гайки можно регулировать усилие перемещения держателя для душа. Так гайку можно подкрутить, в случае износа резиновой (пластиковой) вставки, для того чтобы восстановить жесткость деражателя.

Если вам необходимо врезать смеситель в акриловую ванну, то об этом варианте более подробно можно узнать из статьи «Как врезать смеситель в акриловую ванну своими руками».

ГОСТ 25809-96 Смесители и краны водоразборные. Типы и основные размеры

ГОСТ 25809-96

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СМЕСИТЕЛИ И КРАНЫ ВОДОРАЗБОРНЫЕ

Типы и основные размеры

Межгосударственная Научно-техническая Комиссия
по стандартизации, техническому нормированию
и сертификации в строительстве (МНТКС)

Москва

1998

Предисловие

1 РАЗРАБОТАН Научно-исследовательским институтом санитарной техники (НИИсантехники) Российской Федерации

ВНЕСЕН Минстроем России

2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 15 мая 1996 г.

За принятие проголосовали

Наименование государства	Наименование органа государственного управления строительством
Республика Азербайджан	Госстрой Азербайджанской Республики
Республика Армения	Министерство градостроительства Республики Армения
Республика Белоруссия	Госстрой Республики Белоруссия
Республика Казахстан	Минстрой Республики Казахстан
Кыргызская Республика	Госстрой Кыргызской Республики
Республика Молдова	Департамент Архитектуры и строительства Республики Молдова
Российская Федерация	Минстрой России
Республика Таджикистан	Госстрой Республики Таджикистан
Республика Узбекистан	Госкомархитектстрой Республики Узбекистан
Украина	Госкомградостроительства Украины

3 ВЗАМЕН ГОСТ 25809-83

4 ВВЕДЕН В ДЕЙСТВИЕ с 1 января 1998 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 25 декабря 1997 г. № 18-73.

ГОСТ 25809-96

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СМЕСИТЕЛИ И КРАНЫ ВОДОРАЗБОРНЫЕ

Типы и основные размеры

Water supply mixing valves and taps.

Types and principal dimensions

Дата введения 1998-01-01

Настоящий стандарт распространяется на водоразборные смесители и краны для умывальников, рукомойников, моек, раковин, ванн, душа, бидэ, предназначенные для подачи и смешения холодной и горячей (температурой до 75 ° С) воды, поступающей из централизованных или местных систем холодного и горячего водоснабжения при рабочем давлении от 0,05 до 0,63 МПа или от 0,05 до 1,0 МПа.

Обязательные требования изложены в пунктах 3. 2, 3.4 — 3.16.

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 8870-79 Колонки водогрейные для ванн. Технические условия

ГОСТ 19681-94 Арматура санитарно-техническая водоразборная. Общие технические условия

3.1 Обозначения, определяющие тип смесителя или крана: См — смеситель, Кр — кран, Ум — для умывальника, М — для мойки, В — для ванны, ВУ — общий для ванны и умывальника, Дш — для душа, Бд — для бидэ, К — для водогрейной колонки, Д — двухрукояточный, О — однорукояточный, Л — локтевой, Р — с подводками в раздельных отверстиях, Ц — центральный (с подводками, размещенными в одном отверстии), Б — набортный, Н — настенный, З — застенный, Шл — с душевой сеткой на гибком шланге, Шт — с душевой сеткой на штанге, Тр — с душевой сеткой на стационарной трубке, Щб — со щеткой с набортным креплением, Щн — со щеткой с настенным креплением, А — излив с аэратором, Ив — излив выдвижной, Ст — излив со струевыпрямителем, р — излив с развальцованным носиком.

3.2 Условное обозначение типа смесителя или крана в технической документации или при заказе должно состоять из букв: См — для смесителя или Кр — для крана, типа смесителя или крана, указанного последовательным набором буквенных обозначений, приведенных в 3.1 , и обозначения настоящего стандарта.

В условное обозначение настенного смесителя перед обозначением настоящего стандарта добавляют цифры 10 или 15 в зависимости от межцентрового расстояния штуцеров 100 или 150 мм.

Пример условного обозначения типа смесителя для умывальника, однорукояточного, центрального, набортного, с аэратором:

См-УмОЦБА ГОСТ 25809-96

То же, для мойки двухрукояточного, центрального, набортного с аэратором:

См-МДЦБА ГОСТ 25809-96

То же, для ванны, однорукояточного, раздельного, настенного, с душевой сеткой на гибком шланге и штанге, со струевыпрямителем и межцентровым расстоянием 150 мм:

См-ВОРНШлШтСт-15 ГОСТ 25809-96

То же, общего для ванны и умывальника, двухрукояточного, раздельного, настенного, с душевой сеткой на гибком шланге, с аэратором и межцентровым расстоянием 150 мм:

См-ВУДРНШлА-15 ГОСТ 25809-96

То же, для душа, двухрукояточного, раздельного, настенного, с душевой сеткой на стационарной трубке и межцентровым расстоянием 150 мм:

См-ДшДРНТр-15 ГОСТ 25809-96

3. 3 Форма и конструкция корпусов смесителей и кранов, переключателей воды, изливов, аэраторов, душевых трубок, шлангов, душевых сеток, щеток, маховичков вентильных головок или рукояток, деталей присоединения смесителей и кранов к сетям холодной и горячей воды, крепления душевых сеток к стене или на корпусе смесителя настоящим стандартом не регламентируются, а определяются рабочими чертежами.

3.4 Настенные смесители изготовляют с расстоянием между центрами штуцеров для присоединения патрубков подвода воды, равным 100 и 150 мм, в соответствии с заказами потребителей.

3.5 Изливы смесителей и кранов изготавливают с аэратором, струевыпрямителем или развальцованным носиком.

3.6 Основные и присоединительные размеры смесителей и кранов и предельные отклонения от размеров должны соответствовать указанным на рисунках 1 — 29 и в таблицах 1 — 11 .

3. 7 Центральные смесители для умывальников, моек изготовляют с литым тройником или с гибкими трубками, предназначенными для присоединения смесителя к сетям холодной и горячей воды, основные размеры которых указаны на рисунке 22 .

3.8 Основные размеры седла клапана и резьбы седла для присоединения вентильных головок должны соответствовать указанным на рисунке 24 .

3.9 Размер резьбы накидных гаек и штуцеров для присоединения душевых трубок и шлангов должен быть G 1/2-В, а поворотных изливов — G 3/4-В.

3.10 Размер резьбы узла присоединения душевой сетки к душевой трубке и трубке рукоятки гибкого шланга должен быть G 1/2-B.

3.11 Размеры резьбы узла присоединения аэратора к изливам должны соответствовать указанным на рисунке 25 .

3.12 Смесители и краны центральные набортные должны иметь размер корпуса, обеспечивающий их монтаж на отверстии мойки, раковины, умывальника или рукомойника диаметром 34 мм.

3.13 Гибкие подводки центральных и набортных смесителей (рисунок 22 ) должны обеспечивать удобство монтажа (гибку без применения дополнительного инструмента).

3.14 Патрубки для присоединения настенных смесителей к сетям холодной и горячей воды должны иметь эксцентриситет не менее 3 мм и внутренние реборды или наружные лыски для завинчивания их в муфту или угольник.

3.15 Конструкция смесителей к водогрейным колонкам должна исключать возможность повышения давления в водяном баке колонки выше 0,1 МПа.

3.16 Предприятия-изготовители должны поставлять смесители и краны комплектно. В комплект входит смеситель или кран со всеми деталями (облицовочные шайбы, патрубки или узлы присоединения к сетям холодной или горячей воды, детали крепления, прокладки и т.д.), предусмотренными технической документацией.

3.17 Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование, хранение, указания по монтажу и эксплуатации смесителей и кранов и гарантии изготовителя — по ГОСТ 19681 .

3.18 Время действия порционных полуавтоматических смесителей и кранов не должно превышать 60 с.

Таблица 1

L	H	Область применения
мм, не менее
110	70	В смесителях для умывальников
180	130	В смесителях для моек с одной чашей
240	130	То же, с двумя чашами

Рисунок 1 — Смеситель для умывальника и мойки двухрукояточный центральный набортный, излив с аэратором. Типы См-УмДЦБА, См-МДЦБА

Смесители для ванной комнаты Размеры и чертежи

Светильники

>

Типы приспособлений

Смесители для ванной комнаты, также известные как смесители или патрубки , представляют собой приспособления для ванных комнат, предназначенные специально для таких функций ванной комнаты, как мытье рук или бритье. . Размеры и пропорции по сравнению со стандартными раковинами для ванных комнат, смесители для ванных комнат меньше и более практичны, чем кухонные смесители. Смесители для ванных комнат доступны в широком ассортименте стилей, отделок и дизайнов для достижения желаемой эстетики ванной комнаты.

Как установить смеситель для ванной?

Начните установку смесителя в ванной, перекрыв воду, чтобы предотвратить утечку. Соберите смеситель, следуя инструкциям производителя, и вставьте новый смеситель в монтажные отверстия. Затем установите гайки раковины, отцентрируйте корпус смесителя и затяните гайки раковины, стараясь не перетянуть их. После этого подключите подачу воды и проверьте, нет ли утечек.

Какой высоты обычно бывают смесители для ванных комнат?

Высота обычных смесителей для ванной обычно зависит от раковины в ванной, но обычно они меньше, чем кухонные смесители. Смесители для ванных комнат, как правило, короче 8 дюймов (20 см), что снижает производственные затраты и увеличивает срок службы. Более короткие смесители для ванных комнат также помогают снизить потребление воды и уменьшить разбрызгивание.

Как починить протекающий кран в ванной?

Починить протекающий кран можно быстро и недорого. Начните с отключения воды и снятия ручки — способ ее снятия зависит от типа вашего смесителя. Ослабьте упаковочную гайку, извлеките картридж и установите новый картридж. После этого снова прикрепите ручку крана, снова включите водопровод и проверьте свой новый кран.

Справочники по смесителям для ванной

Просмотрите наши справочники по смесителям для ванной, чтобы узнать о дополнительных категориях, советах, подробностях, вариантах, стилях и истории смесителей для ванной. Направляющие предоставляют дополнительную информацию об уникальных свойствах и общих отношениях между элементами.

Сортировать по

Спасибо! Ваша заявка принята!

Ой! Что-то пошло не так при отправке формы.

6,75–11 дюймов | 17–28 см

—

2,125 дюйма | 5,5 см

—

4,25–6 дюймов | 11-15 см

—

—

—

—

—

IKEA Brogrund Want Caucet

28.000

5.500

15.000

HTTPS://p3d.in/e. | 18 см

—

2” | 5 см

—

4,375 дюйма | 11 см

—

—

—

—

—

Ikea Dalskär Want Faucet

18.000

5.0009

11.000

HTTPS./P3D.IND. 4,75 дюйма | 12 см

—

1,875 дюйма | 5 см

—

3,875 дюйма | 10 см

—

—

—

—

—

Смеситель для ванной IKEA Olskär

12.000

5.000

10.000

https://p3d. in/e/LQ4mg

7,125”-11,75” | 18–30 см

—

1,625 дюйма | 4 см

—

4,5–6,375 дюйма | 11-16 см

—

—

—

—

—

Ikea Voxnan Caucet

30.000

4.0003

16.000

Https://p3d.in/e/pjtfjtfjtfjtfj.000

Https://p3d.in/empjtfjtfjtfj.000

. Коллекции светильников

Светильники

Посмотреть категориюПодробнее

Как измерить смесители для ванной | Главная Руководства

Лаура Рейнольдс Обновлено 20 октября 2022 г.

Ванная, как и кухня, может помочь продать дом или быстро отправить покупателя на следующий показ. Капающие смесители для ванных комнат с одним отверстием и известковой коркой вокруг горлышка не только тратят впустую удивительное количество воды, но и кажутся старыми и грязными. Новый смеситель в ванне или раковине — это простая модернизация своими руками для большинства домовладельцев, поскольку для выполнения требуется всего несколько обычных инструментов. Независимо от того, заменяете ли вы центральный, широко распространенный или какую-либо другую конфигурацию смесителя, измерьте настройку, а не только приспособление, прежде чем отправиться за покупками.

Основные сведения о смесителях для ванной

Стандартные смесители с центральным расположением, обычно используемые на раковинах в ванных комнатах, имеют размер 4 дюйма по центру, объясняют авторы Moen. Широкие краны и изливы могут быть узлами с основанием, но также могут иметь только ручки и изливы на стенах или в ваннах. Стандартные широко распространенные смесители имеют размеры от 8 до 16 дюймов по центру. Производители смесителей для ванных комнат могут выпускать смесители разных размеров, от 6-дюймовых смесителей для ванных комнат до гораздо больших, поэтому вам всегда следует проводить собственные измерения, чтобы быть уверенным в размере.

Замена смесителя на широких смесителях, где доступны только ручки и излив, требует замены сантехники и выравнивания давления воды. Эти задачи лучше доверить профессионалу.

Раковины и ванны обычно имеют три отверстия: два для подачи воды и одно для излива. Вы можете преобразовать это расположение для размещения смесителя с одной ручкой, заполнив два отверстия накладками, доступными в отделах сантехники. Если вы должны использовать старое приспособление при заказе нового крана, замените его и закрепите соединения свежей сантехнической лентой, чтобы свести утечку к минимуму.

Как измерить смеситель для ванной

1. 1. Перекройте подачу воды

   Откройте кран и оставьте его открытым, чтобы из него могла вытекать вода. Перекройте подачу воды либо под раковиной, ванной, либо в месте, где она входит в дом. Крайне важно всегда выключать воду перед снятием деталей смесителя и никогда не затягивать соединения слишком сильно при их замене.

2. 2. Соберите лишнюю воду

   Поставьте ведро или кастрюлю под соединения для подачи воды, чтобы собирать капли под раковиной. Отсоедините шланги подачи воды от крана.

3. 3. Снимите смеситель

   Аккуратно приподнимите смеситель с раковины, столешницы или стены, где он был установлен, с помощью отвертки или съемника. Положите инструмент на мочалку или полотенце, чтобы не поцарапать раковину или столешницу.

4. 4. Выполните необходимые измерения

   Измерьте расстояние от центров внешних отверстий на раковине или столешнице, объясняет команда Build with Ferguson. Это даст вам размер «в дюймах по центру», необходимый для покупки нового одноблочного смесителя.

5. 5. Снимите ручки и снимите мерки.

   Снимите ручки с настенных или широких смесителей, изливы и элементы управления которых установлены непосредственно на столешнице или раковине. Снимите декоративную крышку и снимите фиксирующий винт сверху или просто снимите фиксирующий винт сбоку, чтобы открыть штоки, которые контролируют поток в кране. Измерьте от центра каждого стебля, чтобы найти распространение этих смесителей.

   Вещи, которые вам понадобятся

Ссылки

• Moen: замена смесителя?
• Сборка с Ferguson: как выбрать смеситель для ванной

Советы

• Стандартные смесители с центральным расположением, обычно используемые на раковинах в ванных комнатах, имеют размер 4 дюйма по центру. Широкие краны и изливы могут быть узлами с основанием, но также могут иметь только ручки и изливы на стенах или в ваннах. Стандартные широко распространенные смесители имеют размеры от 8 до 16 дюймов по центру.
• Замена смесителя на широких смесителях, где доступны только ручки и излив, требует замены сантехники и выравнивания давления воды. Эти задачи лучше доверить профессионалу.
• Раковины и ванны обычно имеют три отверстия — два для подачи воды и одно для излива. Вы можете преобразовать это расположение для размещения смесителя с одной ручкой, заполнив два отверстия накладками, доступными в отделах сантехники.
