Как обустроить слив в полу ванной для душа: пошаговые инструкции

Относительно недавно настоящим пределом мечтаний большинства советских людей была даже небольшая, но благоустроенная квартира с типовым санузлом. В то время мало кто задумывался об обустройстве ванной комнаты по своему вкусу. Не хватало подходящих стройматериалов и элементарного оборудования. Однако сегодня почти каждый санузел оформляется «под себя». И здесь можно встретить множество интересных решений. Одно из них – дополнительный слив в полу ванной комнаты. Такое устройство дает возможность обезопасить себя в случае протечки или обустроить душ без поддона.

Содержание

• 1 Что такое трап и как его выбирать?

  • 1.1 Трап с сухим затвором

  • 1.2 Оборудование с гидрозатвором

• 2 Обустройство душа со сливом в пол

• 3 Монтаж наклонного пола со сливом

Что такое трап и как его выбирать?

Обязательным элементом слива, расположенного в полу ванной, является трап. Это специальное устройство, которое обеспечивает свободный сток жидкости в канализационную трубу. Система сконструирована таким образом, что дает возможность:

• быстро и эффективно отводить стоки;
• фильтровать жидкость, отделяя крупные загрязнения;
• предотвращать появление в помещении крайне неприятных канализационных запахов;
• прочищать систему слива.

В продаже можно найти устройства двух типов: с сухим затвором и с гидрозатвором.

Конструкция системы позволяет быстро и беспрепятственно отводить стоки из помещения, при этом неприятный запах из канализации не может проникнуть в комнату

Трап с сухим затвором

Механическая конструкция, которая под воздействием сил гравитации все время стремится принять положение, закрывающее канализационный трубопровод. Различают несколько разновидностей механизма: мембранный, маятниковый, поплавочный и прибор с использованием молекулярной памяти материала.

На устройства с сухим затвором может устанавливаться обратный клапан, гарантирующий предотвращение попадания стоков в помещение

Оборудование с гидрозатвором

Оснащается наполненной водой трубкой, изогнутой определенным образом. Именно она становится препятствием для канализационных газов. Основной недостаток системы – возможное пересыхание, которое ликвидирует гидрозатвор, что открывает неприятным запахам доступ в комнату. Причиной этого явления могут стать ошибки в проектировании, нерегулярное использование трапа, наличие теплых полов, высокая температура в помещении и т.п. Во избежание проблем оборудование нуждается в регулярном проливании водой.

Кроме конструктивных особенностей важны и размеры прибора. От них зависит высота, на которую поднимется уровень пола. Можно выбрать ультратонкое устройство, высота которого не превышает 6 см, или же предпочесть двенадцатисантиметровый стандартный трап. Пропускная способность прибора так же очень важна.  Чтобы ее определить, нужно сравнить количество подаваемой в трап жидкости и максимальный объем стоков, которые он может пропустить. Второй показатель можно взять из технической документации или же выяснить у продавца-консультанта.

Некоторые модели трапов оснащаются обратными клапанами, исключающими возможность поступления в помещение сточных вод

Обустройство душа со сливом в пол

Наиболее простой в изготовлении вариант наклонного пола – обустройство слива в полу для душа. Подобные системы становятся популярными. Они очень удобны для пожилых людей и лиц с ограниченными возможностями, кроме того такая система внешне очень привлекательна.

Душевые кабины со сливом в полу очень удобны для пожилых людей и при этом отличаются привлекательным внешним видом

Процедура обустройства проводится в несколько этапов. Сначала определяем место, где будет установлен душ, и выполняем разметку. Монтируем форму для основы из бетона. Это будет каркас из дерева в виде коробки нужного размера, собранный из досок 5х10.

После этого укладываем гидроизоляционный слой. Оптимальный вариант – специальная резиновая мембрана. Покрытие располагаем таким образом, чтобы оно закрывало днище смонтированной формы полностью и заходило вверх на стены на высоту порядка 20 см. Теперь крепим изоляционное полотно. Начинаем с угла. Слегка потягивая полотнище расправляем его, очень плотно прижимаем материал к доске и крепим с помощью специальных гвоздей. Крепления должны быть установлены на высоте как минимум 20 см от днища конструкции.

После всех эти работ можно начинать обустраивать сливное отверстие. Для этого острым ножом в намеченном месте вырезаем круглое отверстие. Его диаметр должен точно совпасть с размером слива. Если отверстие будет больше, жидкость сможет просачиваться под изолирующий слой. Сливную пластину устанавливаем на место и затягиваем болтами. Теперь в соответствии с инструкцией монтируем трап-слив. Заклеиваем его специальной защитной лентой. Так мы готовим устройство к бетонированию пола.

Готовим цементный раствор и начинаем укладывать его на основание. У стенок ширина слоя должна составлять около 6 см, в районе слива – 3 см. Все работы выполняются плоской стороной шпателя. По окончании укладки основание нужно просушить. После чего можно укладывать финишное покрытие.

Монтаж наклонного пола со сливом

Самостоятельно выполнить работы по обустройству пола с уклоном довольно сложно, однако при желании вполне возможно. На первом этапе нужно определиться с типом наклона. Это может быть слив с двух плоскостей или же так называемый «конверт». В любом случае работы по обустройству начинаются с подготовки основания. Старое напольное покрытие, если оно присутствует, должно быть демонтировано. Отслужившая свое бетонная стяжка так же убирается. Поскольку сделать это достаточно сложно, может понадобиться перфоратор. Особенно на участках стыков пола со стенами.

Очищенное основание внимательно осматриваем. Все имеющиеся отверстия, щели или трещины нужно аккуратно заделать. Проще всего для этого использовать недорогой плиточный клей. Избавиться от дефектов основания необходимо для предупреждения быстрого износа новой стяжки и изоляционного слоя, а так же чтобы не допустить перерасход гидроизоляции и грунтовки. Все значительные неровности, обнаруженные на поверхности основания, потребуют выравнивания специальными смесовыми составами. Просохшее основание обрабатывается грунтовкой.

Следующий этап – гидроизоляция чернового пола. Это обязательное мероприятие, позволяющее минимизировать ущерб от возможной протечки. Для обустройства изолирующего слоя используются различные типы покрытий. Наиболее часто применяется один из вариантов:

• Обмазочные материалы. Представляют собой готовые к применению составы или сухие смеси, характеризующиеся отличной водонепроницаемостью. Имеющий консистенцию сметаны материал накладывается на основание кистью или валиком. Перед нанесением стыки стен и пола нужно изолировать водонепроницаемой лентой. Материал наносится в несколько слоев, их количество и сроки высыхания зависят от типа покрытия.
• Оклеечная изоляция. Выпускается в виде рулонных покрытий, наклеивающихся на основание. Чаще всего используются самоклеющиеся полотнища, не требующие дополнительного нанесения клея или его разогрева. Покрытие укладывают с минимальным нахлестом, заводя на стены. Высота такого «захода» составляет порядка 15-20 см, чтобы получилась водонепроницаемая чаша.

После высыхания гидроизоляции можно начинать к укладку стяжки. Она монтируется из цементо-песчаной смеси. Сначала размечаем область монтажа. Для этого определяем место расположения слива и его будущую высоту. При этом обязательно учитываем ширину финишного напольного покрытия. Если это будет плитка, оптимально выбрать место для слива так, чтобы расстояние от трапа до стен  было кратно ее размерам плюс около 2 мм на каждый шов. Таким образом упростится монтаж облицовки и удастся избежать излишней подрезки.

Обмазочная гидроизоляция отличается удобством нанесения. Однако она достаточно долго сохнет, что существенно задерживает отделочные работы

Теперь приступаем к установке трапа. Намечаем на детали нужную высоту и ножовкой срезаем излишки. Уплотнительное кольцо вставляем в паз и устанавливаем узел точно на предназначенное ему место. Производим подгонку устройства. После того, как система будет установлена должным образом, ее верхнюю часть накрываем пленкой или любым другим подобным материалом, чтобы предотвратить возможное попадание бетона, сора или грязи в процессе заливки стяжки.

После этого выставляем маячки. Для этого нивелиром определяем уровень высоты будущей стяжки и выставляем метки, между которыми натягиваем шнур для выравнивания профилей. Нужный наклон к сливу оформляем маячками. Минимальная величина уклона – 1 см на метр. Если же уклон уменьшить, стоки не будут успевать сливаться в канализацию.  Теперь можно укладывать раствор. Приготовленный по инструкции состав выкладываем на основание. Заполняем все пространство от пола до самой верхней точки маячка. Смесь аккуратно равняем правилом и шпателем.

При укладке наклонного пола «конвертом» пандусы, образующиеся между линиями перелома плоскостей, имеют форму равнобедренных треугольников

В конце работы проходим по поверхности специальным игольчатым валиком, что необходимо для уничтожения пузырьков воздуха, присутствующих в бетоне. Ждем нужное время до полного высыхания стяжки. Снимаем с трапа защитный материал, после чего устанавливаем стакан сифона. Поверх него крепим уплотнительное кольцо и закрываем устройство крышкой. Затем поворачиваем ее до упора в сторону, указанную в инструкции. В некоторых моделях предусмотрена дополнительная вставка из резины, предназначенная для защиты напольного покрытия от влаги. Если она есть, устанавливаем элемент на место.

Теперь можно начинать укладку напольного покрытия. Практика показывает, что в большинстве случаев это керамическая плитка. Для укладки «конвертом» первым кладем декоративный фриз по периметру стен. Его ширина – 2-3 ряда. Затем монтируем по горизонтали маячки-плитки около трапа. Далее укладываем облицовку на плоскости, сходящиеся треугольниками к трапу. Сначала оформляем ряд-провеску, который проходит от слива до горизонтального фриза. Плитки укладываются рядами, швы которых горизонтально ориентированы параллельно фризам. Правильно будет сначала использовать целые плитки.

После облицовки полей пандуса, образованных равнобедренными треугольниками, можно начинать работать с линиям разруба. Здесь понадобятся разрезанные плитки. Форма каждой определяется индивидуально. Специалисты-плиточники советуют первым выкладывать пандус, который расположен прямо напротив входа. Так конструкция получится более аккуратной. Следующим облицовывается правый и левый элемент «конверта» и в последнюю очередь плитка укладывается на участке у входа в комнату. Более простой вариант – слив, расположенный между двух плоскостей. Линия перелома здесь будет проходить точно по центру трапа. На нее же придется и шов облицовки.

Перед монтажом бетонной стяжки трап нужно накрыть пленкой или другим материалом, чтобы мусор или грязь не попали в слив

В ванной комнате слив в полу устанавливается с разными целями. Это может быть элемент душа без кабины или же так называемый аварийный слив. Вне зависимости от назначения системы монтажные работы проводятся по схожей схеме. Они могут быть проведены самостоятельно, но нужно учитывать, что грамотно выставить маячки, качественно залить стяжку и уложить облицовку смогут только профессионалы. Возможно, будет правильно поручить им эту непростую задачу.

• Автор: Инна
• Распечатать

Оцените статью:

(14 голосов, среднее: 3.4 из 5)

Поделитесь с друзьями!

Как обустроить слив для душа в полу ванной: пошаговый инструктаж

Душевые кабинки пережили момент своей популярности и стали постепенно покидать современные квартиры и дома. Им на смену приходят простые по конструкции, но превосходные по дизайну душевые зоны, отделенные лишь полупрозрачной перегородкой.

Одним из важных элементов устройства без поддона является слив для душа в полу – трап. Его можно обустроить своими силами, разобравшись с основными правилами и порядком проведения монтажных работ.

Мы подскажем вам, какой вариант конструкции трапа лучше использовать, как подобрать гидрозатвор, а также опишем пошаговое выполнение работ по обустройству слива и отделке душевой зоны.

Содержание статьи:

• Как правильно выбрать трап для душа
  • Конструкционные особенности моделей
  • Разновидности защитного затвора
• Инструкция по установке слива
  • Шаг #1 – подготовка инструментов и материалов
  • Шаг #2 – выбор места для трапа
  • Шаг #3 – сборка и установка трапа
  • Шаг #4 – установка бортиков подиума
  • Шаг #6 – порядок выполнения стяжки
  • Шаг #7 – укладка плитки с учетом слива
• Выводы и полезное видео по теме

Как правильно выбрать трап для душа

Простейшая конструкция трапа – это устройство, собирающее и отводящее воду из душа в канализационную трубу. Материал изготовления – нержавеющая сталь, армированный стекловолокном пластик или металлопластик. Верхняя часть закрывается декоративной крышкой, которая имеет круглую, квадратную или прямоугольную форму.

Конструкционные особенности моделей

При выборе сливного устройства важно учесть его конструкцию и вид затвора – устройство слива напрямую зависит от его вида.

В сантехнических магазинах представлена продукция трех видов:

• точечные — собирающие воду устройство типа воронки;
• линейные — собирающие воду в лоток.

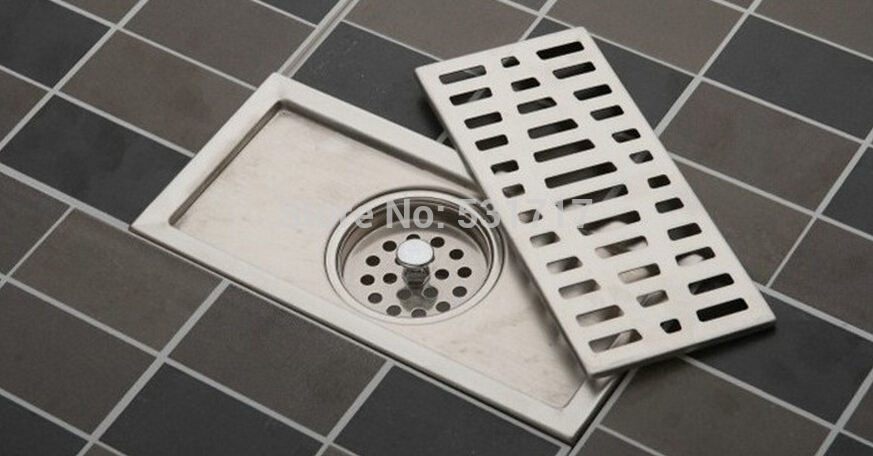

Точечные водосборники для трапов – наиболее распространенный вид, что легко объясняется возможностью установки слива в любое удобное место на полу: в центре, сбоку, в углу. В сторону точечного сбора воды в помещении или в душевом поддоне должен быть обеспечен уклон для самотечного отвода воды.

Галерея изображений

Фото из

В изобильном ассортименте трапов для обустройства душевых боксов, представленном сейчас потребителю, найти можно любой вариант. Конструктивно они отличаются только формой водоприемного устройства

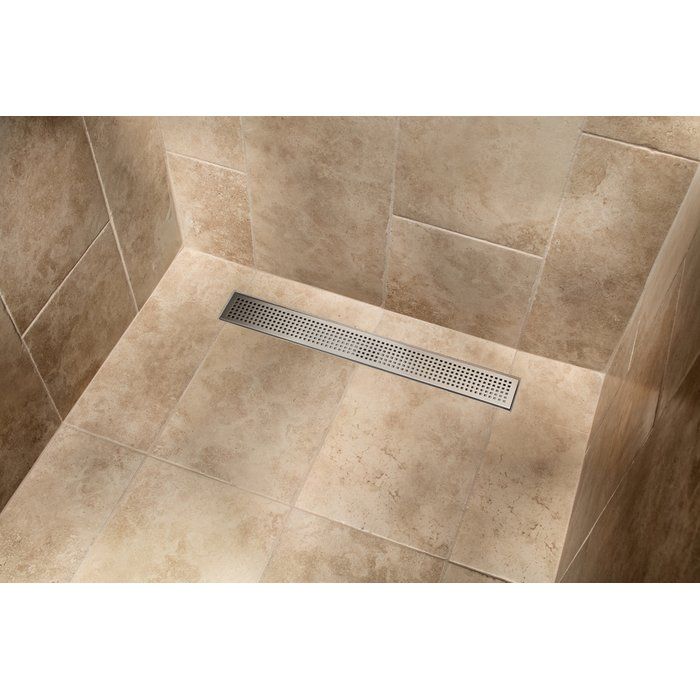

Линейный водоприемник определить можно по удлиненной решетке, выполненной из нержавеющей или оцинкованной стали

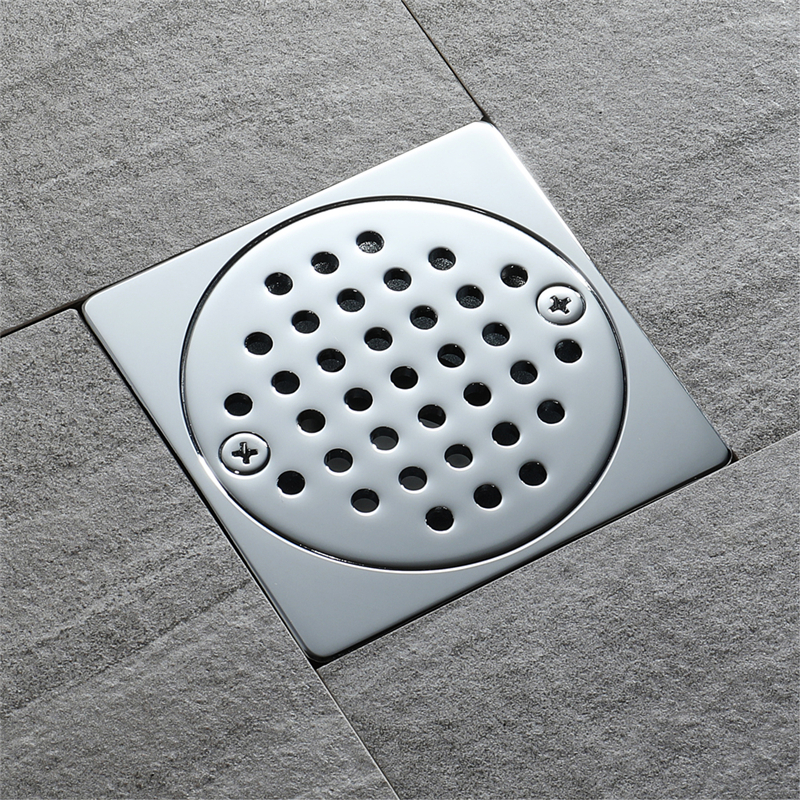

Точечный вариант водоприемника закрывают небольшой решеткой. Скорость сбора воды у нее существенно меньше, чем у линейного типа или панели

Под удлиненной решеткой линейного водосборного устройства расположен лоток, подключенный через сифон к трубе, выводящей воду в канализацию

Для того чтобы во время заливки стяжки пола в душевой водоприемник и подключенные к нему трубы не сместились, используются стойки

Стяжка в душевом боксе заливается после выполнения гидроизоляции перекрытия. Заливка производится в несколько этапов

Точечный водосборник можно расположить в любой точке пола душевой кабинки. Важно обеспечить стяжкой уклон в сторону приемника воды

Угловые водосборники относятся к точечным видам. Они собирают больше воды и оберегают смежные конструкции от размокания. Но варианты для расположения ограничены

Перфорированная панель в душевой кабине

Линейный водоприемник для душа

Точечный вариант водоприемника трапа для душа

Сооружение трапа с линейным водосборником

Стойки для обеспечения высоты и уклона

Многоэтапная заливка стяжки

Точечная модель водосборного приспособления

Угловой сборщик воды для трапа душевой

Точечные решения могут иметь два варианта выпуска:

• вертикальный — выпуск, направленный вниз; больше подходят для частных домов;
• горизонтальный — выпуск, уходящий в сторону, туда, где в городских квартирах обычно расположены канализационные трубы.

Устанавливают их в непосредственной близости от объекта водоразбора, к примеру, от стационарно зафиксированной душевой лейки.

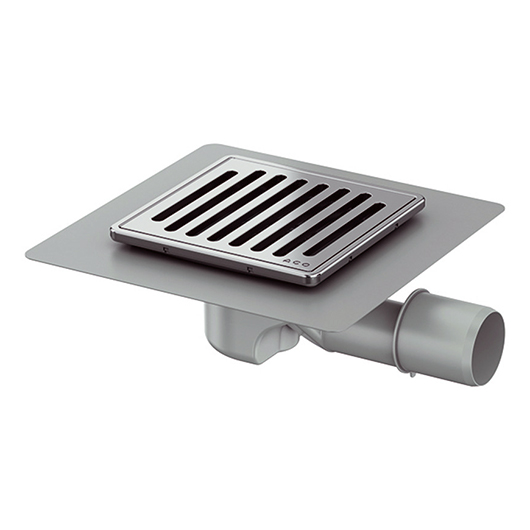

Конструкция точечного сливного устройства с боковым выходом стандартного размера 50 мм для подключения к канализации. После окончательной сборки трап, в зависимости от модели, имеет высоту от 7 мм до 18 мм (+)

Если важно, чтобы у слива была небольшая высота, лучше обратить внимание при выборе на модели с подрезным стаканом. Некоторые из них можно уменьшить до 2 см.

Линейный трап (лоток) имеет абсолютно другой внешний вид. Благодаря увеличенной рабочей площади он обладает большей пропускной способностью, нежели точечные аналоги. К линейному  типу относятся как пристенные, так и расположенные в центре помещения, например моечного отделения в бане.

Галерея изображений

Фото из

Purus (Швеция) Line — душевой трап с линейным водоприемником, в конструкции которого привычную решетку заменила сплошная панель

Для отвода загрязненной воды по периметру панели предусмотрен зазор. Решетка для фильтрации расположена под панелью сразу над сифоном

Модульный принцип сборки позволяет использовать в конструкции трапа сифон как с горизонтальным выпуском, так и с вертикальным. Прямой, т.е. вертикальный, подходит для обустройства душевой в первом этаже частного или многоквартирного дома

Размер панели, закрывающей сточный лоток, может варьировать в зависимости от габаритов обустраиваемой душевой

Душевой трап Purus (Швеция) Line

Зазоры для отвода воды по периметру

Установка трапа в загородном доме

Использование небольшой по размеру панели

Соответственно, при монтаже как пристенного, так и установленного в другом месте устройства необходимо организовать наклон поверхности пола в одну сторону. Уклон в сторону одной из стен организовать гораздо проще, чем сооружать две наклонные плоскости с понижением к центру.

Декоративная планка линейной модели представляет собой удлиненный прямоугольник из нержавеющей стали в виде обычной или узорчатой решетки. Устанавливается, как и точечный слив, на одном уровне с плиткой

В ряду пристенных линейных конструкций есть усовершенствованные варианты, дополненные приспособлениями для брызгающей на стену воды. Одним из характерных примеров является модификация трапа известной компании Geberit, специализирующейся на производстве сантехники с инсталляциями.

Пристенный слив также представляет собой инсталляцию, монтируемую частично в стену, частично в пол. Установка пристенного трапа в городской квартире – занятие хлопотное и нерациональное. К тому же он имеет высокую стоимость, что непрактично. По этим причинам владельцы домов и квартир выбирают альтернативные варианты – точечные и линейные.

Галерея изображений

Фото из

Внешняя панель пристенного трапа для душа

Инсталляция Geberit (Швейцария) для обустройства слива

Замаскированный лоток небольшого размера

Принцип действия пристенных моделей

При выборе сливного устройства следует ориентироваться на следующие факторы:

• физические возможности установки — размеры;
• направление канализационной трубы;
• расположение душевой зоны;
• дизайн плитки.

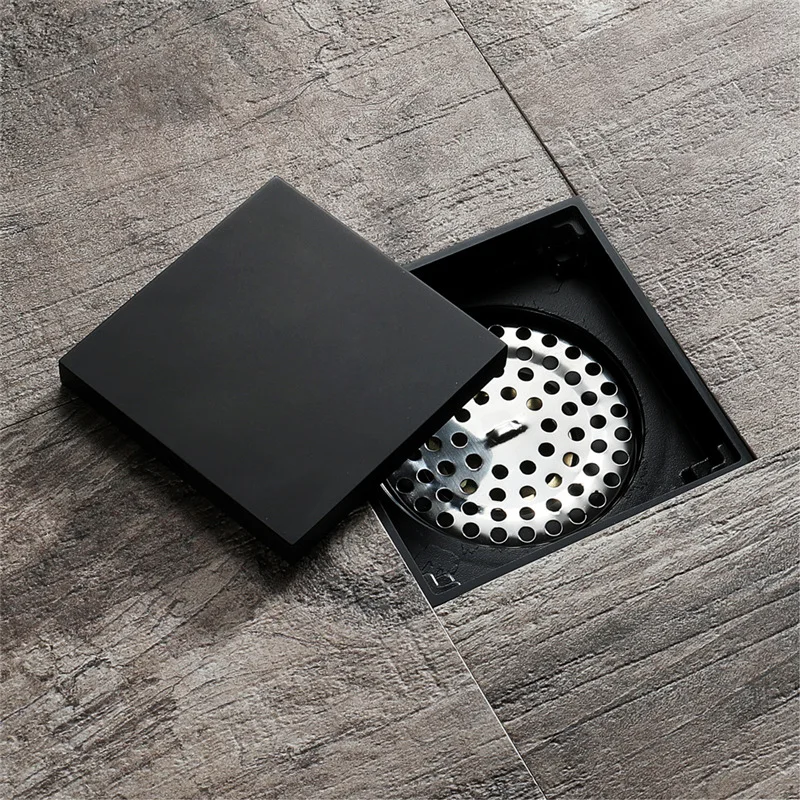

Также стоит обратить внимание, что появились модели «под плитку». Вместо декоративной решетки в корпус трапа устанавливается фрагмент напольной плитки, а для слива воды предусмотрены щелевые отверстия по краям.

Галерея изображений

Фото из

Максимально незаметным в интерьере гигиенического помещения станет низкий трап с лицевой панелью в форме плитки

В конструкциях трапов такого типа используется сухой затвор с минимальной высотой в 7 см. Поэтому глубина закрывания сокращена до 5 мм

Конструкция гидрозатвора включает оригинальную пружину, препятствующую обратному току воды, распространению запахов канализации, вредных микроорганизмов

Так называемый «сухой затвор», оснащенный безотказно действующей пружиной, исключает появление запаха канализации в помещении без наличия в нем воды

Низкая модель трапа PURUS (Швеция) MiniMax

Слив с минимальной глубиной закрывания

Обеспечение санитарно-гигиенических норм

Сифон с подставкой для укладки плитки

Слив трапа в интерьере душевой зоны должен выглядеть естественно и гармонично: перекликаться с дизайном сантехнических элементов и не бросаться в глаза.

Разновидности защитного затвора

Выбор  зависит от регулярности приема водных процедур. Если планируется ежедневное использование душа, то подойдет и традиционное устройство. Гидрозатвор сифонного типа – это изогнутая часть трубы, которая удерживает запахи путем создания водного барьера.

Однако такая конструкция занимает больше места, а для некоторых это неприемлемо. К тому же всегда существует риск пересыхания затвора во время длительного отъезда жильцов.

По этой причине в современных модификациях производители все чаще устанавливают «сухой» затвор, который может быть мембранным, маятниковым или поплавковым.

Схема «сухого» устройства поплавкового типа (поплавок обозначен красным цветом). Когда прекращается поток воды, поплавок опускается вниз и перекрывает отверстие, тем самым обеспечивая защиту от неприятных запахов

Принципиальной разницы в работе «сухих» затворов нет, поэтому можно не заострять на этом внимание при выборе трапа.

Установка слива для обустройства душевого бокса без традиционного поддона включает ряд стандартных, но весьма трудоемких этапов:

Галерея изображений

Фото из

Установка трапа производится по проектным отметкам, для обеспечения которых воронку изначально можно выставить на полусухой раствор, если нет других вариантов соблюдения высоты. Труба от воронки прокладывается с уклоном в сторону выпуска в канализацию

При отсутствии традиционного поддона его сооружают из кирпича или пенобетонных блоков. Кладем бортики в соответствии с проектом

На дно душевой укладываем плитный утеплитель, затем арматурную сетку и заливаем раствором. Чтобы обеспечить уклон в сторону воронки, используем полусухой раствор

Выровненные стенки и сформированное дно душевой укрываем пленкой и оставляем на 14 дней для отвердевания. Периодически увлажняем конструкцию. Выждав технологический период, отделываем выбранным заранее способом

Этап 1: Установка слива и вывод трапа в канализацию

Этап 2: Сооружение поддона душевой из кирпича

Этап 3: Обработка конструкции бетонным раствором

Этап 4: Облицовка стенок поддона мозаикой

Инструкция по установке слива

В качестве примера установки трапа возьмем точечное устройство с горизонтальным выпуском, которое легче всего присоединить к канализационной магистрали. Место монтажа большого значения не имеет, при желании вы можно произвести его по центру, в углу или около стены.

Шаг #1 – подготовка инструментов и материалов

Для начала готовим проект – примерную схему того, как будет выглядеть сливная система после установки.

Важно определить, какие материалы будут участвовать в монтаже, чтобы заранее их приобрести.

Чаще всего это следующий комплект:

• листы пенополистирола — они плотные, легкие и прочные;
• сухая цементная смесь;
• битумная полимерная мастика для гидроизоляции;
• демпферная лента;
• герметик;
• плиточный клей;
• затирка для плитки.

Плитка должна быть нескользящей и в идеале той же самой, что и во всем санузле. Чтобы произвести точные расчеты, следует воспользоваться рекомендациями производителей.

Сводная таблица расхода сухой смеси различных марок. Так, для каждого1 м² стяжки толщиной 50 мм потребуется 37,5 кг смеси «Кнауф Убо» или 80 кг смеси «ЦерезитСН175» (+)

Из герметиков лучше предпочесть силиконовые водостойкие составы, предназначенные для работ в ванных комнатах, например,  KWIK SEAL, Ceresit, UNIPAK.

Для сборки сливной системы специальных инструментов не потребуется, а для устройства стяжки и укладки плитки нужны емкости под растворы, дрель с насадкой-миксером, шпатели, мастерки, лазерный или пузырьковый уровень (первый предпочтительнее), разметочные инструменты.

Шаг #2 – выбор места для трапа

Место установки трапа лучше определить заранее, но часто корректировки происходят в процессе работ. Например, после снятия старой плитки и стяжки выясняется, что нужно менять .

Следовательно, приходится «на ходу» переносить место монтажа трапа. Чем ближе он к канализационным коммуникациям, тем лучше происходит слив воды и тем меньше деталей необходимо задействовать для сборки системы.

Схема, наиболее полно раскрывающая принципы монтажа сливной конструкции. Высокая степень герметичности обусловлена использованием 2 слоев стяжки (черновой и выравнивающей) и помещенной между ними гидроизоляции (+)

Часто место расположения слива выбирают, ориентируясь на форму декоративной накладки трапа. Например, квадратный устанавливают в середине, а линейный – сбоку, вдоль стены.

Если решено выбрать для монтажа устройства примыкающий к стене угол (что объясняется близким расположением к канализации), следует присмотреться к угловым моделям.

Шаг #3 – сборка и установка трапа

На момент начала сборки необходимо полностью освободить пол и стены санузла от старых конструкций – убрать плитку, старую штукатурку и стяжку.

Для пыльных и грязных работ потребуется перфоратор, дрель и зубило. Но если бетонное основание и стены заранее подготовлены (очищены, прогрунтованы, покрыты гидроизоляционной мастикой), можно приступать к сборке.

Сборку элементов трапа выполняем строго по инструкции производителя. Подключение устройства к канализации производим с помощью фитингов ПВХ, прямых или с углом 45 градусов

Для более прочного и герметичного соединения элементов сливной системы используем сантехнический герметик – трубы будут замурованы в пол, поэтому смысла нет оставлять разъемные стыки.

Обязательно проводят измерения собранного трапа по высоте – от его размеров зависит толщина слоев стяжки и утеплителя. Не стоит забывать о том, что на финишный слой, состоящий из керамической плитки и клея, тоже необходим резерв.

Шаг #4 – установка бортиков подиума

При устройстве стяжки так или иначе получится возвышение душевой зоны над остальным полом. Если только не возникнет желание поднять пол всего санузла до уровня трапа.

Уклон стяжки будет гарантировать направление слива воды в сторону трапа, тем не менее, для сохранения остального пола в сухом состоянии края подиума обрамляют невысокими бортиками.

Для строительства бортика отлично подходит красный керамический кирпич. Чтобы конструкция была устойчивой и прочной, с внутренней стороны кладку можно армировать металлическими прутьями или скобами

После этого делаем черновую стяжку, но предварительно укладываем гидроизоляционную мембрану. Вместо нее можно использовать полимерно-битумную мастику, которой тщательно обмазываем все углы, стыки, соединения и бортик с внутренней и наружной стороны.

Следим за тем, чтобы верхняя поверхность бортика находилась выше уровня трапа примерно на 1,5-2 см. Одновременно проверяем, не нарушился ли уклон отводящей канализационной трубы (2 см на каждый метр). Верхняя часть трапа, напротив, должна располагаться строго горизонтально.

Шаг #6 – порядок выполнения стяжки

Этот этап считается наиболее ответственным, так как именно от него зависит, в правильном ли направлении будет утекать вода в слив. В первую очередь укладываем подложку из экструдированного пенополистирола, подойдут .

Этот материал выполняет сразу несколько функций:

• тепло- и звукоизоляционная роль материала — делает кабинку более теплоемкой и частично поглащает шум падающей воды;
• облегчает вес конструкции, что принципиально важно в условиях многоквартирного дома;
• защищает трап и элементы ПВХ коммуникаций от механического давления;
• позволяет сэкономить на цементном растворе.

Для монтажных работ подойдет экструдированный пенополистирол марки С31 или С35 (с антипиренами). В продаже имеются плиты от 30 мм в толщину, но для душевого подиума лучше взять 50-60 мм. Большую плиту разрезаем на отдельные фрагменты, которые укладываем вокруг конструкции сливного устройства, как на следующем фото.

Для разрезания плит на части обычно пользуются строительным ножом. Рассчитывайте величину фрагментов таким образом, чтобы при монтаже между ними оставались небольшие зазоры

После гидроизоляции и укладки пенополистирольных плит приступаем к устройству черновой стяжки Сначала вдоль стен закрепляем демпферную ленту – альтернативный вариант деформационных швов. Лучше воспользоваться самоклеящейся лентой, для фиксации которой не требуется дополнительного крепежа и особых усилий.

Затем подготавливаем раствор, используя пропорции воды и сухой смеси, рекомендованные производителем. Для этого потребуется небольшая емкость (ведро, глубокий таз) и дрель с насадкой.

С целью экономии материала смесь с запасом разводить не нужно – лучше несколько раз приготовить небольшое количество.

Равномерно заполняем цементной смесью пространство между плитами пенополистирола и трубами, стараясь не сдвигать с места трап и коммуникации. Для укрепления дна и предупреждения растрескивания стяжки желательно уложить армирующую сетку

Заливая стяжку, не оставляем пустых мест. Конструкция трапа должна полностью погрузиться в раствор, за исключением фланца и верхней части, к которой крепится декоративная решетка. Поверхность стяжки выравниваем длинной перекладиной с ровными краями – правилом.

Для того чтобы соблюсти необходимый наклон в сторону слива, можно использовать систему маячков, установив их по уровню или нивелиру. С технологией устройства уклона ознакомит следующая подборка фото:

Галерея изображений

Фото из

Устройство уклона производится обычно после заливки первого слоя стяжки. Далее по строительному уровню устанавливаем сифон и фиксируем его положение раствором

Пользуясь строительным уровнем или лазерным нивелиром, сооружаем маяки для заливки стяжки. Сначала накидываем грядки из раствора в которые погружаем направляющие из рейки

В соответствии с описанным ранее алгоритмом устанавливаем все направляющие. В примере их 4 штуки, но может быть больше, если планируется оригинальный рисунок

Сектора между направляющими заполняем раствором, стараясь распределить его равномерно, без пустот

Добившись плотности смеси, выравниваем ее правилом. Эту планку для выравнивания укладываем так, чтобы она в двух точках опиралась на направляющие

Для получения ровной поверхности заглаживаем раствор в секторах до получения безупречного результата

Как только раствор схватится, но еще не начнет застывать, аккуратно извлекаем наши маяки из стяжки

Борозды, оставшиеся после извлечения маяков, заполняем раствором, выравниваем и оставляем отвердевать на 28 дней

Шаг 1: Установка сифона по уровню

Шаг 2: Сооружение маяков для стяжки с уклоном

Шаг 3: Формирование уклона по отметкам

Шаг 4: Заполнение секторов раствором

Шаг 5: Выравнивание стяжки с уклоном

Шаг 6: Выравнивание раствора в каждом секторе

Шаг 7: Извлечение маяков-направляющих из стяжки

Шаг 8: Заполнение линий от маяков раствором

Ответственные производители предлагают вместе с трапом приобретать каркас для устройства стяжки. Это система легких реек с понижающей высотой в зоне монтажа трапа.

Недостаток цементных растворов в том, что им необходимо время для полного высыхания. Дожидаемся, когда стяжка окончательно «дозреет» (ориентировочное время высыхания можно узнать в инструкции), кладем еще один слой гидроизоляции, а затем выполняем чистовую стяжку.

После устройства чистовой стяжки поддон должен иметь вид, как на этом фото: выровненная поверхность с легким наклоном в сторону установленного у стены трапа

Когда покрытие полностью подсохнет, можно приступать к гидроизоляции и монтажу керамической плитки или мозаики.

Защита основания пола от проникновения воды производится в следующем порядке:

Галерея изображений

Фото из

Шаг 1: Подготовка гидроизоляции для оклеивания слива

Шаг 2: Приклеивание гидроизоляции к стяжке

Шаг 3: Оклеивание стыков гидроизоляционной лентой

Шаг 4: Нанесение обмазочной гидроизоляции

Шаг #7 – укладка плитки с учетом слива

Внешний вид душевой зоны легко испортить, если не скоординировать установку трапа с укладкой плитки. Может получиться так, что даже если вы будете выкладывать плитку от слива, места вдоль стен придется закрывать отрезками.

Начиная облицовку от стен, можно «криво» подойти к трапу. Как поступают профессионалы? Они заранее создают макет стяжки и выбирают место установки слива так, чтобы как можно меньше было подрезок на стыках.

Один из удачных вариантов – монтаж трапа на стыке четырех плиток, но не прямо, а по диагонали. Таким образом легко обрезать плитку и подогнать ее под размеры отверстия

Далее действуем по стандартной технологии: разводим клей, наносим его на пол и поочередно укладываем плитку. Что делать, если уклон стяжки заранее не рассчитан? Отделочники перед началом процесса приклеивания раскладывают всю плитку и отмечают на стенках уровень финишного слоя так, чтобы выдерживался наклон в сторону трапа.

Затем, во время монтажа на клей, просто следят за отметками на стенах. Получится, что с одной стороны будет толстый слой плиточного клея, а со стороны трапа – минимальный.

Шаги укладки мозаики на пол в душевой представит следующая галерея:

Галерея изображений

Фото из

Клей для отделки пола в душевой выбираем из продуктов для влажных помещений. Его структура должна учитывать характерные линейные расширения

Раствору придаем рельеф гребенкой, он требуется для равномерного приклеивания модулей с миниатюрной керамической плиткой, мозаикой

Приглаживаем уложенную мозаику, стараясь выгнать весь воздух из-под покрытия

Для того чтобы обеспечить мозаике резерв на линейное движение, устанавливаем по периметру и между сегментами покрытия пластиковые дистанционные приспособления

Напольное покрытие как бы припудриваем затиркой. Распределяем ее равномерно, стремясь заполнить все швы

По всей площади пола в сооружаемой душевой кабинке распределяем затирку и с усилием ее втираем в швы

Дождавшись полного впитывания затирки в швы, моем пол в душевом боксе бытовым средством, не запрещенным производителем состава

На застывание и отвердевание отводим технологический перерыв, указанный в руководстве к напольному покрытию и клею. Затем устанавливаем верхнюю деталь слива и проверяем конструкцию на работоспособность

Шаг 1: Нанесение плиточного клея на основание

Шаг 2: Наклеивание мозаики на пол душевой

Шаг 3: Приглаживание мозаики для удаления воздуха

Шаг 5: Установка дистанционных приспособлений

Шаг 5: Нанесение сантехнической затирки в швы напольного покрытия

Шаг 6: Втирание затирки в швы мозаики

Шаг 7: Уборка пола в душевой после работ

Шаг 8: Установка верхней части слива

Когда работы по укладке плитки закончены, необходимо обработать швы. Для этого сначала очищаем их от клея, затем производим затирку (фугование) резиновым шпателем.

Через 15 минут удаляем остатки фуги с плитки и не трогаем облицовку примерно 24 часа. На этом отделка слива в полу в ванной или душевой полностью завершена.

Подробная инструкция по сооружению поддона из плитки приведена в .

Выводы и полезное видео по теме

Хорошая теоретическая база является залогом продуктивного применения знаний на практике, однако ничего нет дороже, чем советы опытных мастеров.

Как делать стяжку по маякам:

Обзор трапа Alcaplast с двумя гидрозатворами:

Полезные советы по укладке плитки в душевой:

Почему установка трапа – дело плиточника:

Установка сливного устройства в душе только на первый взгляд выглядит простой и не требующей квалификации. Если хорошо постараться, можно правильно собрать трап своими силами. А вот работы по устройству стяжки и монтажу плитки без опыта могут свести все старания на нет.

Чтобы сэкономить на работе профессионалов, можно часть работ выполнить самостоятельно, а более сложные этапы доверить опытным мастерам.

У вас есть практические навыки обустройства слива для душевого поддона? Делитесь накопленными знаниями, задавайте вопросы по теме и прикрепляйте фотографии своих сооружений. Форма для комментариев расположена ниже.

З415С

Z415S

Z415S

Трап Z415 с чугунным корпусом обеспечивает экономию средств при установке и ремонте благодаря запатентованным решениям Zurn для подрядчиков. Стандартно поставляется с комбинированным обратимым мембранным зажимом и регулируемым воротником с прорезями для просачивания.

• Спецификация — Z415S

Ресурсы BIM

Где купить

• Корпус из чугуна с покрытием Dura с нижним выходом и верхней частью из полированной бронзы или полированной никелевой бронзы
• Обеспечивает экономию средств при установке и доработке благодаря запатентованным решениям Zurn для подрядчиков.
• Тип S, полированная никелевая бронза, прямоугольный, с защитой от пяток, легкий сетчатый фильтр

BIM / 3D-модели / 2D-чертежи

• DWG-файл

Популярные опции

• Листы спецификаций опций суффикса

Связанные документы

• Инструкции по установке — Z415
• Флаер с тестовой крышкой Zurn Neo-Loc
• Предупреждение — Предложение 65

Какие варианты декоративных решеток Zurn предлагает для Z415S?

• Стандартный Z415S может предлагаться с декоративной полировкой (вариант -DP)​, которая представляет собой зеркальное покрытие решетки, или с хромированным покрытием (вариант -CP). Кроме того, ZS415S и Z415S-PD — это аналогичные водостоки с несколько иной конструкцией решетки.

Каков диапазон регулировки для Z415S с использованием расширения -U?

• Диапазон регулировки для каждого размера сетчатого фильтра см. в листе спецификаций с суффиксом: http://zurn.eriepa.us/specdrain/Product/Options/60484.PDF​

Душевые трапы для коммерческих помещений — Z415B

Z415B

Бестселлер

Z415B

Будучи запатентованным Zurn решением для подрядчиков, наши напольные трапы спроектированы как для простой установки, так и для надежной работы. Комбинация инвертируемого мембранного зажима и регулируемого хомута обеспечивает гибкость на стройплощадке, экономя время и деньги. После установки Z415B имеет чугунный корпус, обеспечивающий превосходную прочность в дороге. Между тем, фильтр для легких условий эксплуатации из полированной никелевой бронзы предотвращает образование отложений. От экономии трудозатрат до долговечности: выберите наши коммерческие трапы для вашего следующего проекта.

• Спецификация — Z415B

Ресурсы BIM

Где купить

• Корпус из чугуна с покрытием Dura с полированной бронзой или полированной никелевой бронзой.
• Обеспечивает экономию средств при установке и ремонте благодаря запатентованным решениям Zurn для подрядчиков.
• Полированная никелевая бронза типа B, фильтр для легких условий эксплуатации

Project MVP — самый ценный продукт

Используйте стандартный Z415B для соответствия требованиям кодекса, гибкости рабочей площадки без ущерба для эстетики.

BIM / 3D-модели / 2D-чертежи

• DWG-файл

Популярные опции

• Опции

Связанные документы

• Инструкции по установке — Z415
• Флаер с тестовой крышкой Zurn Neo-Loc
• Список деталей
• Предупреждение — Предложение 65

Общие активы

• Пример использования ECMC

Какой расход у Z415B?

• Скорость потока в любом сливе можно определить на основе высоты напора над сливом и наименьшей открытой площади между выпускным отверстием и решеткой. Вот калькулятор на веб-сайте Zurn, который поможет вам рассчитать расход дренажа: http://content.zurn.com/pages/technicalinformation/FloorDrains/FlowAreaCalc(PW).xls​

Из какого материала изготовлен отстойник для продуктов серии Z415?

• Ковши серии Z415 изготовлены из перфорированной нержавеющей стали с отверстиями 1/4 дюйма.​

Соединения капсюля ловушки какого размера можно заказать на Z415?

• Стандартный и наиболее часто используемый размер капсюля-ловушки – 1/2 дюйма. Кроме того, Zurn также предлагает 3/4 дюйма, если указано.
