Сливной трап: Как выбрать душевой трап или душевой лоток

Содержание

Как выбрать душевой трап или душевой лоток

Как выбрать Душевые трапы и лотки



Важная часть современной душевой кабины – это система, обеспечивающая отвод использованной грязной воды в канализационную систему. Для этого применяются трапы – сливные элементы, которые монтируют в пол либо стены кабинок. Чаще трап устанавливают в пол. Делают это так, чтобы верхняя поверхность его решетки находилась на одном уровне с напольной плиткой.

Трап для душа – это сливная система желобного типа. Она вмуровывается в стяжку пола, обеспечивая свободный слив грязной воды из душевой кабины в канализационную систему. Грамотно установленная система помимо слива воды еще и собирает мусор, не давая ему закупоривать сливные каналы, и защищает ванную комнату от неприятного запаха из канализации.

Для ванных применяются трапы разных моделей, существенно различающиеся по виду. Однако все они работают по аналогичному принципу, поэтому состоят из одних и тех же составляющих.

Конструкция трапа состоит из следующих элементов:

  • сифон либо сухой затвор;

  • приемный корпус воронкообразной формы;

  • отводная труба;

  • сетчатый защитный фильтр;

  • декоративная накладка;

  • трубопроводы и муфты.

Душевые кабины с трапами занимают минимум места, просты в уходе и долговечны. Сливной трап защищает ванную комнату от аварийного затопления.


1. Основные различия


Трапы отличаются по форме и габаритам. Решетка трапа может быть разной формы, чаще – круглой либо прямоугольной. Трапы с решетками продолговатой формы называют лотками либо дренажными каналами.

Лоток выполняет те же самые функции, что и обычный душевой трап, однако устроен он несколько иначе. Водозаборная часть, расположенная вверху конструкции, выглядит как узкий продольный канал длиной от тридцати до ста двадцати сантиметров (иногда даже больше). Сверху лотковая конструкция, как и в классическом трапе, закрывается декоративной накладкой либо решеткой.

Такие лотки обычно монтируют вдоль стены душевой кабины либо рядом с входом в нее. Преимущество сливных лотков в их высокой пропускной способности и увеличенной площади сбора жидкости. Это сливное оборудование оптимально для установки в кабинах, характеризующихся увеличенным объемом подачи воды. Его часто монтируют в душевых кабинах, снабженных душами-водопадами или «ливневыми» душами.

Душевые трапы могут быть:

  • с сухим затвором;

  • с гидрозатвором.

Затвором оборудуется каждый душевой трап. Конструкция сифона не дает запахам из системы канализации попадать через отверстие трапа в помещение. Гидрозатвор (мокрый затвор) препятствует проникновению неприятных запахов за счет водяной пробки. Установка трапов с гидрозатворами разумна в тех душевых конструкциях, которыми пользуются регулярно, не меньше двух раз в неделю. Если же душем пользуются нечасто, водяная пробка в нем может постепенно исчезнуть. Возможен и застой воды, который станет причиной неприятного запаха в душевой кабинке.

Если душевой конструкцией пользуются редко, разумнее использовать в ней трап, снабженный сухим затвором. В моделях с механическими затворами на выходе слива есть кран, который закрывают вручную в случае продолжительного простоя душевой конструкции.

По способу подвода канализации трапы делятся на:

  • горизонтальные;

  • вертикальные.


Вертикальные модели не пользуются высоким спросом. Из-за неудобно расположенного сливного отверстия такой вариант монтажа удается использовать не всегда. Обычно их устанавливают в частных домах и коттеджах. Преимущество трапа вертикального типа – это ускоренный, свободный слив воды. В горизонтальных конструкциях выход для подключения к канализационной системе располагается сбоку. Подобные трапы подключить к системе канализации намного проще, но жидкость будет уходить намного медленнее, чем при монтаже трапа с вертикальным типом подключения.

Для быстрого отвода жидкости канализационные коммуникации должны располагаться под определенным углом. Такие душевые трапы устанавливаются в частных домах и квартирах с типовыми планировками.

В зависимости от способа установки в душевой кабине трап может быть:

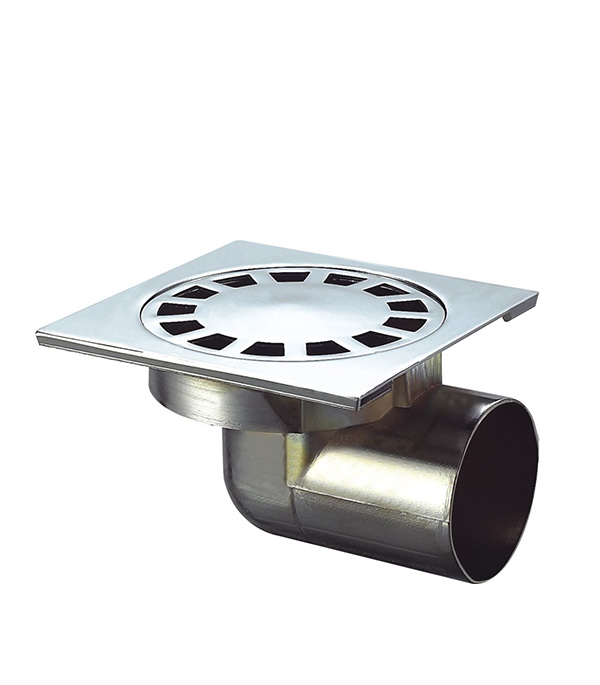

  • Точечный.

    Размещается в любом месте кабины. Монтируется недалеко от центра, но может находиться и в углу душевой конструкции. Видимая часть представляет квадрат со сторонами длиной около пятнадцати сантиметров. Реже имеет круглую либо овальную форму. Такие трапы устанавливают в небольших кабинках.


  • Пристенный.

    Монтируется на стыке стены и пола. Слив представляет собой едва заметную щель. Он не нарушает рисунок напольного покрытия и практически незаметен. Не требует создания уклона сложной конфигурации. Такой трап обладает высокой пропускной способностью.

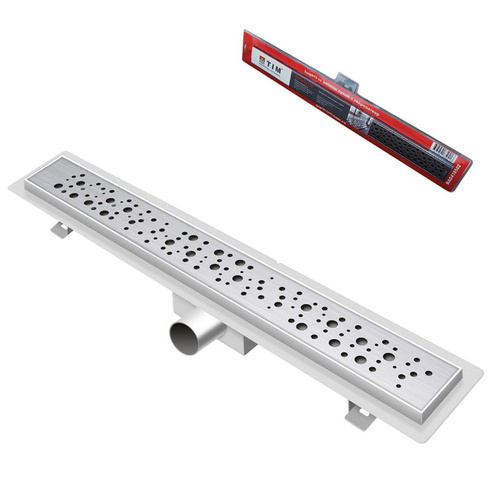

  • Линейный.

    Отличается высокой пропускной способностью. Их размеры больше, чем габариты точечных моделей. Из-за этого в минуту через них проходит большее количество сточной воды. Установка душевого лотка оптимальна для многофункциональных кабин с большим расходом воды.


Популярные трапы и душевые лотки:

Viega Германия

Душевой трап Viega 583217

Артикул 583217

Габариты, см (ШДВ) 22×27,5×15,5

9 702 ₽

Смотреть

TECE Германия

Декоративная решетка TECE Drainline Basic 70 см, глянец

Артикул 600710

Габариты, см (ШДВ) 6,6×64,3×2,2

8 400 ₽

Смотреть

TECE Германия

Комплект TECE Linus для душевого лотка 2 в 1, 70 см

Артикул 15103079

Габариты, см (ШДВ) 13,5x70x9,5

Направление выпуска боковое

29 400 ₽

Смотреть

Pestan Сербия

Душевой лоток Pestan Confluo Premium Line 450 черное стекло/сталь

Артикул 13000291

Габариты, см (ШДВ) 25,2×49,5×11,7

Направление выпуска боковое

17 000 ₽

Смотреть

Pestan Сербия

Душевой трап Pestan Confluo Standart Dry 1 White Glass 10×11

Артикул 13000104

Габариты, см (ШДВ) 22,6×26,5×15,5

4 900 ₽

Смотреть

AlcaPlast Чехия

Сливной трап AlcaPlast APV26C 105×105/50 с «сухим» гидрозатвором

Артикул APV26C

Габариты, см (ШДВ) 10,5x11x9

3 568 ₽

Смотреть

Viega Германия

Душевой трап Viega Advantix 583224

Артикул 583224

Габариты, см (ШДВ) 26,5×26,5×22

3 548 ₽

Смотреть

AlcaPlast Чехия

Душевой лоток AlcaPlast APZ10-Simple 650 с решеткой и опорами

Артикул APZ10-650M

Габариты, см (Д) 71

Направление выпуска боковое

10 773 ₽

Смотреть

AlcaPlast Чехия

Душевой лоток AlcaPlast APZ10-Simple 550 с решеткой и опорами

Артикул APZ10-550M

Габариты, см (Д) 61

Направление выпуска боковое

9 232 ₽

Смотреть

AlcaPlast Чехия

Душевой лоток AlcaPlast APZ8-Simple 550 с решеткой и опорами

Артикул APZ8-550M

Габариты, см (Д) 61

Направление выпуска боковое

9 232 ₽

Смотреть

Все душевые трапы и лотки


2.

Материалы


Сливные трапы производят из стали либо специального пластика. Реже модели изготавливают из сантехнического чугуна. Пластиковые модели дешевле стальных и чугунных, поэтому получили наибольшее распространение. Они легко очищаются и не боятся коррозии. Пластиковые канализационные трапы просты, удобны в уходе и выдерживают большие нагрузки. Они долговечны и устойчивы к воздействию агрессивных сред.

Стальные трапы рекомендованы к установке в помещениях, к которым предъявляются повышенные требования. Такие трапы полностью состоят из высокопрочной нержавеющей стали.

Чугунные трапы обладают повышенной износостойкостью и пропускной способностью. Их используют в наиболее сложных условиях. Чугунные трапы можно устанавливать не только в душевых кабинках, но и туалетах, бассейнах, лабораторных помещениях.

Душевые трапы могут иметь следующую форму:

  • круглую;

  • прямоугольную;

  • квадратную;

  • треугольную;

  • овальную;

  • удлиненного лотка.

Наиболее популярны прямоугольные и квадратные модели. Их легче всего вписать в облицовку используемого в душевой кабине напольного покрытия.


3. Особенности монтажа

  • Подготовительные работы. Самый простой вариант монтажа трапа – это установка его в частном доме, непосредственно на этапе строительства. В этом случае можно установить модель с вертикальным сливом, который отличается долговечностью в использовании и обеспечивает наиболее эффективный водоотвод. При установке трапа в квартире этого сделать, скорее всего, не получится. В данном случае необходимо будет ограничиться устройством, имеющим горизонтальный слив. Для его монтажа придется поднять уровень пола на несколько сантиметров. Если вы устанавливаете душевую кабину в уже использующемся помещении, вам придется удалить старое напольное покрытие, чтобы канализационная труба оказалась на поверхности.

  • Прокладка трубопроводов канализации. Внесение необходимых изменений в канализационную систему (замена труб на новые, прокладка к месту установки душевой кабины и пр.).

  • Гидроизоляция пола.

  • Монтаж трапа. Трап собирают и устанавливают по инструкции. Для удержания конструкции до застывания стяжки используют входящие в комплект ножки (при необходимости, поддерживающую конструкцию можно изготовить самостоятельно)

  • Теплоизоляция пола с помощью листов пенополистирола или другого теплоизоляционного материала.

  • Заливка стяжки. Если уровень пола нужно поднять на значительную высоту, заливку стяжки осуществляют в несколько слоев.

  • Финишные работы. Поверхность пола, поднятую на необходимый уровень, высушивают, затем приступают к его отделке. В качестве отделочного материала используют кафель или напольную керамическую плитку. Ее укладывают от трапа в сторону стен. После высыхания раствора слив собирают окончательно и затем монтируют декоративную решетку.


4. Советы по выбору модели


Выбирая подходящую конструкцию, обращайте внимание на следующие ее характеристики:

  • Материал. Эта характеристика чрезвычайно важна. От нее зависит прочность трапа, его устойчивость к износу и герметичность соединения с уложенным напольным покрытием. Для применения в быту наиболее популярным вариантом являются лотки, сделанные из специального сантехнического пластика. Они просты в уходе, гигиеничны, долговечны и не подвержены коррозии.

  • Направление входа в канализационную систему. Если вы живете в частном доме, лучше купить лоток с вертикальным подключением к канализации. Он обеспечит оперативное, беспрепятственное удаление стоков. Для многоквартирных домов подойдет трап с горизонтальным подключением к трубе. Его преимущества в простоте и высокой скорости монтажа.

  • Диаметр муфты, соединяющейся с трубопроводом.

  • Конструкционные особенности. Наиболее удобны в эксплуатации сборные модели. При их установке верхние детали можно снимать для проведения очистки трубопровода в случае засора.

  • Внешний вид сливной решетки. После монтажа трапа видимой остается только сливная решетка конструкции, все остальные детали располагаются под напольным покрытием. Выбирайте модель с такой решеткой, которая будет сочетаться с интерьером ванной комнаты и с цветом напольного покрытия.

Обратите внимание и на материал декоративной решетки. В бюджетных трапах эти детали обычно изготавливаются из пластика. В более дорогостоящих устройствах они чаще всего бывают сделаны из керамики или металла.

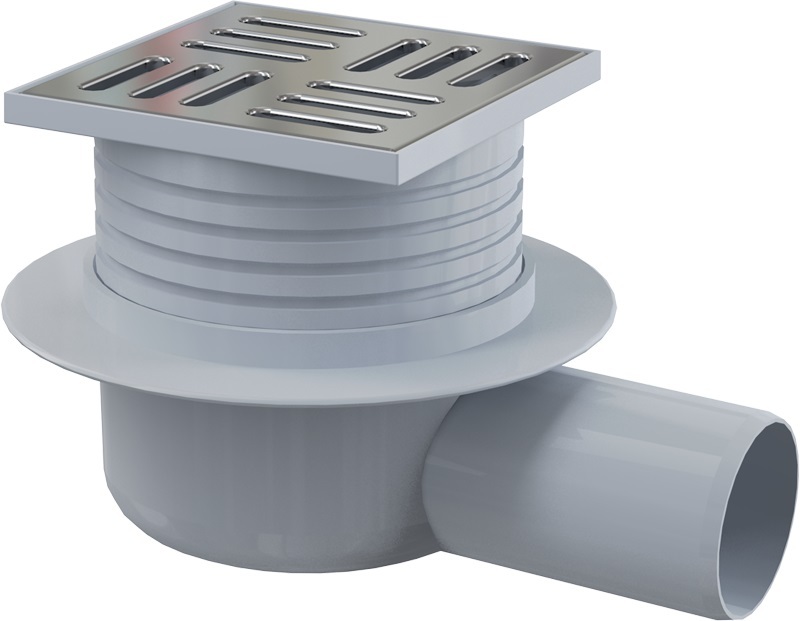

Сливной трап Alcaplast APV4444 150×150/50/75 выпуск прямой, гидроза…

Длина, мм 220
Ширина, мм 220
Высота (мин.), мм 171
Вид затвора Сухой, Гидрозатвор
Скорость стока воды, л/мин. 63
Наличие решетки В комплекте
Направление выпуска Прямой (вертикальный)
Диаметр выпуска, мм 50, 75
Материал желоба, трапа Пластик
Гарантия 6 лет
Размер решетки, мм 150×150
Материал решетки Нержавеющая сталь

APV4444
СЛИВНОЙ ТРАП 150×150/50/75, СТОК ПРЯМОЙ, РЕШЕТКА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ФЛАНЕЦ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ВОРОТНИК 2–Х УРОВНЕВОЙ ИЗОЛЯЦИИ, ГИДРОЗАТВОР – СУХОЙ И МОКРЫЙ
Область применения:
-Для ванных комнат и других помещений, где предполагается частое использование с регулярным стоком воды в сливной трап – мокрый гидрозатвор
-Для открытых пространств, где может быть падение температуры ниже 0°C – сухой гидрозатвор
-Для водоотведения на уровне пола
-Для безбарьерного доступа
Свойства:
-Решетка из нержавеющей стали 143×143×5 мм
-Регулируемая по высоте горловина 37 – 110 мм
-Широкий изоляционный воротник для удобного монтажа укладочной гидроизоляции пола
-Воротник изоляции 2-го уровня для армирования стяжки под плиткой
-Фланец из нержавеющей стали для надежного соединения с гидроизоляцией укладочного типа
-Прямое подключение к стоку Ø75/50 мм
-Вручную легко чистящийся сифон, вплоть до сточной трубы
-Возможность использования сухого или мокрого гидрозатвора
-Гидрозатвор препятствует проникновению запаха из канализации
-Совместимость с другими составными частями сливного трапа, включительно мокрого, сухого и комбинированного гидрозатвора SMART
-Материал: полипропилен, устойчив к механическим, химическим и термическим повреждениям
Нормы и стандарты:
ČSN EN 1253
Технические параметры:
Скорость стока через решетку (мокрый гидрозатвор) 46 л/мин.
Скорость стока через решетку (сухой гидрозатвор) 62 л/мин.
Высота водяного столба мокрого гидрозатвора 51 мм
Сопротивление гидрозатвора 480 Па
Класс нагрузки K3 300 кг
Содержание комплекта:
-Корпус сливного трапа с прямым подключением к стоку Ø50/75 мм
-Горловина сливного трапа 150×150 мм
-Решетка из нержавеющей стали
-Гидрозатвор – мокрый
-Гидрозатвор – сухой
-Фланец из нержавеющей стали + монтажный набор
-Воротник 2-го уровня изоляции Ø105 мм
-Комплект прокладок

Инструкция по монтажу

Инструкция по монтажу APV101, APV102, APV103, APV201, APV202, APV203, APV1311, APV1321, APV1324, APV1411, APV1431, APV2311, APV2324, APV2321, APV2431, APV3324, APV3344, APV3444, APV4324, APV4344, APV4444

Скачать (1.03M)
