Шкаф под духовой шкаф и варочную панель: нижний, верхний, пенал

Подготовительные работы

Для изготовления мебели желательно иметь мастерскую. Можно воспользоваться большим столом в свободном помещении. Предусмотрите наличие в шаговой доступности розетки для подключения электроинструмента и запаситесь удлинителем. Правильно организуйте освещение рабочего места.

Если собираетесь делать шкаф в нежилом помещении, то позаботьтесь об обогреве зимой и о принудительной вентиляции жарким летом. Большие оконные проёмы сэкономят расход электроэнергии в дневное время. Верстак, оборудованный упорами, гнёздами, тисками и струбцинами, будет хорошим подспорьем для сборки шкафа.

Сборка схемы подключения

Итак, все материалы готовы, можно переходить к сборке. Вот схема подключения всех приборов.

В бокс устанавливается двухполюсный автоматический выключатель. У автоматов есть одна особенность – это возможность подсоединять к ним приборы с разных сторон

То есть, неважно, куда вставляется питающий кабель, а куда отводящий.
С одной стороны к автомату присоединяются фаза и ноль от питающего провода для духовки. Так как автомат выбран на 16 А, соответственно он будет отключать духовой шкаф, если в нем появились токи большой силы.
С другой стороны точно по модулям те же фаза и ноль только по два провода

Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка. То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.

Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Можно провести соединение по-другому. Для этого потребуется только автомат на 16 А, через который будет подсоединяться духовка. Но в бокс придется кроме шинки для заземления установить дополнительно шину для фазы и нуля. То есть, в боксе будет три шины, поэтому для этого придется выбрать приспособление побольше. К примеру, на шесть модулей.

К фазной шине подключаются: питающий провод (имеется в виду его фазный провод), питающий провод варочной панели и провод, подключаемый к автомату.
К нулевой шине подключаются ноль от питающего провода, от варочной поверхности и провод, идущий на розетку для духового шкафа.

От автомата проводится провод до розетки.

Бокс лучше установить где-нибудь внизу под цоколем кухонного гарнитура, чтобы его не было видно, и чтобы его никто не трогал.

В принципе, это самые правильные решения в этой ситуации. Но есть вариант лучше. Если делается ремонт квартиры, и решено приобрести встраиваемую технику, то оставьте старый кабель для варочной панели. А для духовки проведите новый с нужным сечением. И установите на линию отдельный автомат на 16 А. То есть, на стене у вас получатся две розетки. Каждая питает свой прибор. Это идеальный вариант для подключения духовки и варочной панели.

Добавим, что сегодня электрические цепи снабжаются защитными приборами разного вида, где автомат играет важную роль. Он отключает подачу электроэнергии на бытовую технику, если в сети образовался ток повышенной силы. От этого тока перегорают несущие электрические цепи. Но есть еще один прибор, установка которого сегодня считается обязательной. Это УЗО (устройство защитного отключения).

Необходимо он для того, чтобы человека не ударило током, когда есть пробой в электрической цепочке, и напряжение передается на металлические корпуса той же духовки или варочной панели. Дотронувшись до металла, человека бьет током. Если стоит УЗО, то он на себя забирает эти блуждающие токи. Этот защитный прибор можно установить внутри распределительного щита или около розетки, где монтировался бокс.

Советы, Электрика

Особенности духовых шкафов

Конечно ни одна рачительная хозяйка не может обойтись без духового шкафа. Именно его использование позволяет приготовить в домашних условиях деликатесные блюда, кондитерские изделия, и другие элементы меню, которые не предназначены для каждодневного приготовления. Сегодня рынок предлагает достаточно большое количество этой бытовой кухонной техники, отличающейся своим конструктивным устройством, принципом работы, функционалом, вместимостью и другими особенностями. Поэтому прежде чем остановить взгляд на конкретной модели, и спешить подстраивать под нее кухонную мебель необходимо внимательно изучить все особенности этих приборов.

По способу монтажа духовые шкафы (духовки) делятся на:

Независимые, которые модно установить в мебельную нишу и легко перемещать с одного места на другое;
Встраиваемые, которые устанавливаются в мебельных нишах на постоянной основе и их демонтаж производится только при замене мебельных изделий или выходе шкафа из строя.

газовые, подключение которых должны производить специалисты соответствующих организаций;

электрические, которые вполне можно смонтировать самостоятельно.

нагрев газового устройства осуществляется благодаря сжиганию газа, поступающего через форсунки – горелки в нижнюю (донную) часть рабочей камеры, что создает неравномерность обогрева всего ее объема;
электродуховки имеют нагревательные элементы, расположенные снизу, сверху и с боков камеры, что обеспечивает более равномерный нагрев, а, следовательно, и повышает качество приготовленных блюд.

Встраиваемая модель
Газовая модель
Электрическая модель
Независимая модель

Подключение газового шкафа

Основная задача при самостоятельном подключении духового газового шкафа заключается в подводке газа к духовке. Перед тем, как подключить шкаф, надо осознавать, что эту работу должны выполнять квалифицированные мастера. В противном случае возможно нарушение соединений и утечка газа, что может привести к тяжёлым последствиям.

Важно!

Подключение любых газовых приборов строго запрещено на участке трубы до основного газового крана, в случае крайней необходимости эти работы должны производить лицензированные службы.

По правилам техники безопасности участок между общим краном, перекрывающим подачу газа, и варочной поверхностью должен быть надежно защищен от любых механических и температурных воздействий. Поэтому он выполняется из стальной водогазопроводной ВГП трубы, но данное требование устарело и во многих домах вместо стальной трубы используется специальный гибкий газовый шланг.

При монтаже важно обеспечить свободный доступ для экстренного отключения в случае возникновения аварийной ситуации. Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки)

Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки).

При первом способе требуются сложные сварочные работы с вызовом специалистов, поэтому для подключения духовки своими руками проще использовать специальные газовые шланги. Сама работа в этом случае состоит из нескольких этапов.

Пример сильфонного шланга

Прежде всего необходимо убедиться в том, что всё применяемое оборудование и комплектующие сертифицированы и соответствуют нормам безопасности. Гарантией этого может служить приобретение всех деталей у официального надежного продавца.

Дополнительно на газовом шланге должен быть указан срок службы и условия эксплуатации изделия.

Если в кухню устанавливается только один духовой шкаф, достаточно присоединить сильфонный шланг от патрубка за общим краном газовой магистрали к входу духовки (при необходимости его можно заменить на более длинный).

При этом следует помнить, что запрещается использование бытовых газовых шлангов длиной более двух метров.

Пример тройника для варочной поверхности и газовой духовки

Часто возникает ситуация, когда к газовой сети нужно подключить встраиваемый духовой шкаф и варочную панель одновременно. В этом случае на наружном патрубке трубы или шланга делается разветвление путём установки тройника.

Далее к тройнику присоединяются два крана отдельно на встроенный духовой шкаф и варочную поверхность, от них при помощи двух сильфонных шлангов осуществляется непосредственное подключение газового оборудования.

Важно!

Нередко духовые шкафы имеют два входа для подключения с обеих сторон, поэтому необходимо на свободный патрубок после подключения ставить заглушку. Иногда входной патрубок духовки выходит из плиты не под углом, а прямо, что неудобно для подключения. В этом случае на его свободный конец устанавливается г-образный переходник, облегчающий подключение.

Электроснабжение духовки необходимо осуществлять по отдельной линии, всё подключаемое оборудование должно быть заземлено.

После работ необходимо проверить, как правильно собраны все комплектующие и их герметичность, с целью выявления возможных утечек газа. Для этого используется мыльная эмульсия, которая наносится на стыки всех соединений. В этом случае, если появляются пузыри, производится разборка проблемного соединения и уплотнение его ленточной обмоткой или паклей.

К подключению духовки нужно отнестись максимально серьезно, особенно если это газовый духовой шкаф

По завершении всех работ духовка устанавливается в предназначенную для нее нишу и фиксируется крепежными шурупами.

Форма и размеры

Использование шкафа для встраиваемой техники помогает компактно установить морозильники (морозильные камеры), микроволновые печи СВЧ, телевизоры, оборудовать бары с напитками, монтировать модели со столом, встроенным аквариумом. Размеры мебели должны разрабатываться с учетом габаритов техники с технологическими монтажными зазорами. Модели бытовой, цифровой, видео и аудиотехники существенно отличаются, поэтому проектирование лучше выполнять после ее приобретения. Типовые размеры ниш и модулей с учетом размещаемой в ней техники:

стиральная машина с горизонтальным барабаном – стандартная высота 850-900 мм. Подойдет метровая секция, глубина зависит от модели – размеры машинки по глубине минимально 500-600 мм, ширина поуже – 350-400, но в барабан вмещается 3-5 кг белья. Узкая стиральная машина отлично смотрится в кухонных и ванных моделях встроенного типа. Глубокие отсеки вмещают все типы машин. Нужно учесть, что высокая модель обычно узкая, а низкая – широкая;

морозильная камера органично смотрится, когда изделие встроено в шкаф. Чаще всего устанавливают модели морозильников с размером для встраивания 820х600х550 мм, 720х560х550 мм, 900х600х550 мм. Глубина встройки морозильного шкафа определяется параметрами угла, ниши. Высокий морозильный шкаф встраивают в свободное пространство кладовой, если есть возможность, или устанавливают в углу, чтобы морозильные камеры не занимали много места;
микроволновая печь имеет прямоугольную форму, поэтому для встраивания подходит ниша такого же размера. Традиционно глубина микроволновых печей СВЧ не превышает 400 мм, их встраивают на уровне верхних полок, чтобы техникой было удобно пользоваться. Оптимальное расположение – 1 метр от пола конструкции. Микроволновка небольшой глубины компактно поместится на верхнем ярусе;
телевизор устанавливают на удобной для просмотра высоте. Шкаф со встроенным телевизором – центральное место интерьера зала. Глубина ниши, ее высота и ширина полностью зависят от габаритов телевизора, диагонали экрана. Маленький телевизор подойдет для кухни с установкой на верхние полки. Оптимальный размер – 455х594х200 мм для кухонного пространства. Габаритные модели в гостиной встраивают на основе спецификации техники по размерам.

Встроенное бытовое оборудование, цифровая техника обычно с прямоугольными корпусами. Форма шкафов бывает треугольная, трапецевидная, пятиугольная с прямыми или радиусными фасадами. Вогнутые или выпуклые створки отбирают при наполнении шкафа часть полезного пространства. Удобнее встраивать технику в ниши, повторяющие форму и очертания оборудования. Размер модуля или ниши, соответствующий по высоте метру, вместит любую модель стиральной машины, подойдет по габаритам морозильной камере, духовому шкафу, ЖК телевизору.

Для криволинейных раздвижных систем гостиной, спальни, детской можно подобрать аквариумы такой же формы, чтобы подчеркнуть дизайн конструкции. Если есть необходимость закрыть купе полностью, дверь шкафа дополняет зеркальный фасад, жалюзийные створки, система распашных дверей. Форму шкафа определяет место установки — угловая модель, шкаф перегородка, криволинейная конструкция с использованием раздвижных систем, прямой шкаф в нишу.

Под морозильную камеруПод телевизорПод микроволновую печьПод микроволновую печь

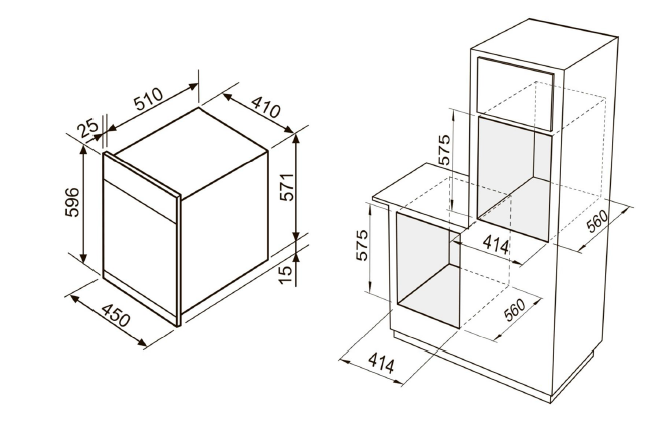

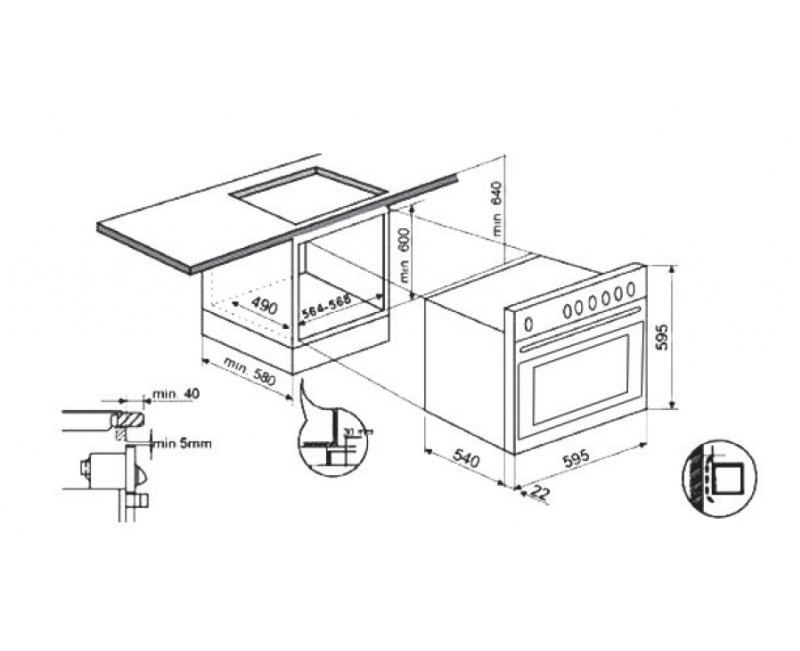

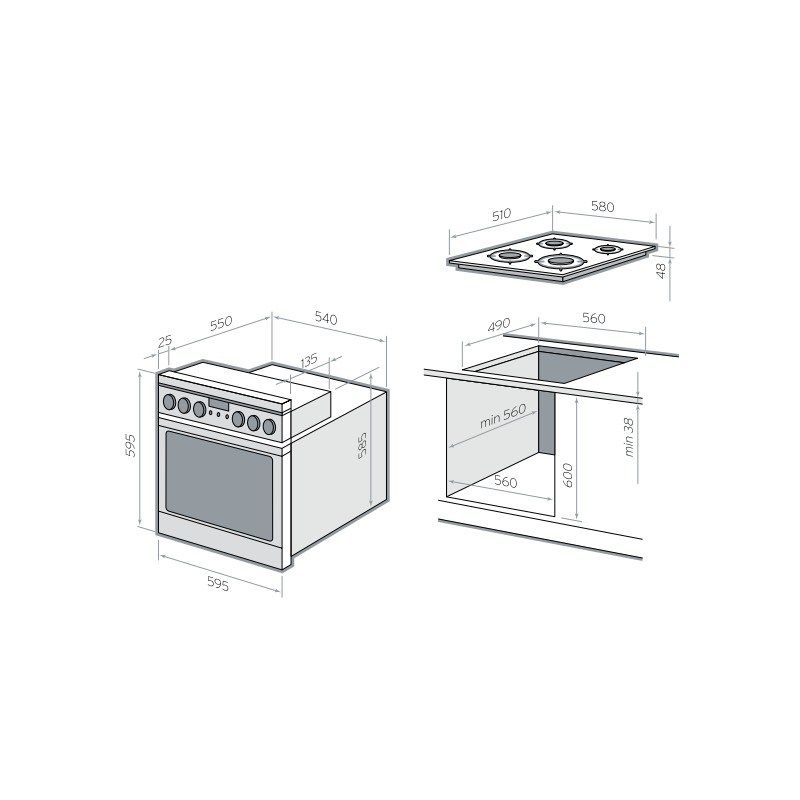

размеры, стандартные глубина и ширина духового шкафа

Выбирая духовой шкаф, первым делом покупатель обращает внимание на его размеры. Действительно, уже на стадии проектировании кухни и гарнитура нужно будет определиться, где будет стоять бытовая техника, и сколько места она будет занимать

Духовые шкафы стандартных размеров

Большинство духовых шкафов, которые можно найти в продаже, имеют стандартные размеры. Их ширина составляет 60 см, глубина – 50-55 см, но не больше 60 см, поскольку в противном случае они вряд ли войдут в гарнитур.

Высота таких моделей тоже приближается к 55 см, если ориентироваться на внутренний размер и достигает 60 см, если смотреть на внешний. Пример стандартного шкафа – Hotpoint-Ariston FH 51 WH с габаритами 60*60*56, см (В, Ш, Г).

Однако встречаются агрегаты, размеры которых отклоняются в ту или иную сторону. Они могут быть очень узкими, чересчур высокими или не слишком глубокими, но при этом удовлетворять потребности конкретного потребителя.

Духовки нестандартной высоты

Например, нестандартными можно назвать все духовые шкафы с функцией СВЧ. Их отличительная особенность – маленькая высота, которая в зависимости от моделей может колебаться от 38 до 55 см. Пример такого техники — Samsung FQ115T002 с габаритами 46*59.90*52.50 (В, Ш, Г).

Впрочем, это далеко не самые маленькие агрегаты из возможных

Покупатели, не испытывающие потребности в большой духовке и желающие сэкономить за её счёт пространство в гарнитуре, могут обратить внимание на модель Foster 7170052, высота которой всего 36 см

По высоте духовые шкафы могут быть не только ниже, но и выше стандартных. Особенно в этом плане выделяются модели с дополнительной духовкой. Конструкция таких агрегатов представляет собой две камеры, расположенные одна над другой (иногда сбоку). Одна из них идёт основной – большего объёма, другая дополнительной – меньшего, с базовым набором программ. Естественно, в стандартных моделях на 60 см две камеры не разместить без ущерба для объёма, поэтому такие шкафы идут высотой 90 см. Ширина и глубина у них стандартные. Пример техники высотой 90 см – Candy DUO 609 X.

Узкие и широкие духовые шкафы

Нестандартные встроенные духовки могут быть не только низкими, но и узкими. Это особенно удобно, если выбранную модель необходимо встроить в компактный шкаф-пенал на высоте пояса. Пример такой техники – Simfer B 4104 ZERM, ширина которого всего 45 см. Конечно, приобретая встроенные шкафы таких небольших размеров, стоит учесть, что и изнутри они будут невелики. А это значит, что внутрь не поместятся высокий торт или тушка гуся целиком. Да и пирога на маленьком противне на семью из 4-5 человек не хватит.

В некоторых странах, в которых владельцы домов и квартир не ограничены крохотными кухнями, стандартными считаются агрегаты шириной 90 и 120 см, но в России они не получили и вряд ли получат широкое распространение. Впрочем, приобрести их в нашей стране всё-таки можно, причём без особых усилий.

https://youtube.com/watch?v=HKPFUXoxRGc

Глубина тоже имеет значение

Стандартная глубина столешницы равна 60 см. Это расстояние инженеры вычислили опытным путём, рассчитав сколько свободного пространства потребуется хозяйке во время работы, с учётом длины рук и места, занимаемого мелкой бытовой техникой и кухонными аксессуарами. Соответственно, большинство моделей должны укладываться в этот размер. Но иногда перед покупателями стоит задача установить встроенную духовку не на привычное место под столешницей, а, например, в маленький навесной шкаф. Получается, что требуемые габариты, в том числе глубина, должны быть совершенно другими. Если в стандартных моделях она укладывается в диапазон 50-55 см, то в компактных начинается с 45 см. Примером моделей с такой глубиной может служить Kronasteel IGG 1634 EG INOX. Как правило, у таких бытовых приборов ширина и высота тоже ниже средних значений.

Достоинства и недостатки встроенных кухонь

Даже у такого удобного вида гарнитур, как встроенная кухня, есть свои недостатки, о которых не каждый производитель спешит предупредить. Да, она удобная, функциональная, компактная, но вместе с тем — непрактичная и достаточно дорогая. Причем в круглую сумму обойдется не только покупка, но также и дальнейший уход.

Дело в том, что встроенную в мебель технику проблематично ремонтировать или демонтировать. Какой-то частью гарнитура придется пожертвовать, а за помощью обращаться в салон. Менять старую электронику нужно на ту же модель или искать вариант с похожими параметрами.

Это же касается и перепланировки пространства. Если с течением времени интерьер поднадоест и захочется сделать небольшую перестановку — только собственными силами тут не обойтись.

Еще один малоприятный факт: встроенная техника может быть дороже отдельной. Обусловлено это повышенными требованиями к качеству: если возникают сложности в ремонте, значит нужно, чтобы он осуществлялся как можно реже.

Но хорошая новость заключается в том, что достоинств больше, чем недостатков. Главный из них — экономия места. Вместо того, чтобы ставить духовой шкаф, рядом с ним тумбочку с рабочей поверхностью, можно их просто объединить, а освободившееся место подстроить под что-то другое. И таких хитростей этот вид кухонь спрятал не мало. С их помощью точно получится освободить несколько квадратных метров.

Встроенный кухонный гарнитур предлагает вариативность решений в расстановке. Если в традиционном варианте посудомоечную машину особо деть некуда, кроме как поставить на пол, то здесь можно, например, установить ее на двадцать сантиметров выше для большего удобства эксплуатации.

Интересный факт: чем меньше на кухне щелей, тем меньше шанса, что туда попадут капли жира, кусочки еды, а вместе с ними и всякие бактерии. Соответственно, тем более чистым кажется пространство.

Стоит ли отмечать, что такая мебель выглядит очень эстетично, представляя собой единое целое, каркас помещения? А вариант спрятать бытовую технику открывает новые возможности для стилевых решений.

Стиль

Проекты со встроенной техникой чаще создаются для минималистичных интерьеров и пространств в индустриальном стиле. Однако нет никаких ограничений по применению этого приема в классических пространствах, а также на кухнях в стиле кантри или прованс. Производители бытовой техники позаботились о том, чтобы любой человек, независимо от своих представлений о красоте и удобстве, мог реализовать свои идеи. На рынке представлено много стилизованных под старину моделей. Но все же стоит признать, что на современной кухне «балом правит» хай-тек: это относится и к преобладающему стилю, и к технологичности оборудования.

«Прячем» под столешницей

Чтобы микроволновая печь не занимала полезную площадь на рабочих поверхностях, ее можно убрать вниз – разместить под столешницей. Для этого необходимо заменить один из нижних шкафов кухонного гарнитура на нишу для микроволновки.

Лучше всего изначально заложить подобное изменение в проект – тогда оно гармонично впишется в общий дизайн, будет смотреться аккуратно и стильно. Но можно переоборудовать и уже имеющееся пространство.

Есть у такого размещения и свои минусы. Микроволновка располагается очень низко, что затрудняет ее использование, особенно для высоких людей. Обязательно хорошенько обдумайте подобный вариант, если в доме есть маленькие дети. При их вездесущности и любопытстве это может быть опасно. Кроме того, частых подтеканий и разводов на фасаде прибора не избежать, необходимо более тщательно следить за его внешним видом.

Советы

При покупке встроенного шкафа следует обратить внимание на следующие советы. Рекомендуется сначала выделить место под технику

Местоположение прибора должно быть определено заранее. Даже на самой маленькой кухне можно закрепить удобный и многофункциональный духовой шкаф, так как рынок предлагает большое разнообразие вариантов. Функциональность техники имеет значение. Таймер, датчик готовности, множество температурных режимов – все это основные показатели почти всех духовок. Если техника оснащена дополнениями в виде гриля или пароварки, ее стоимость будет выше.

Множество функционала удобно тем людям, которые действительно любят готовить и постоянно экспериментируют на кухне. Электрические духовые шкафы иногда наделяют функцией самоочистки, за которую придется заплатить немаленькую сумму

Однако если есть сложности с наведением порядка на кухне, лучше позаботиться о наличии этой важной детали

При выборе можно выделить следующие основные параметры:

безопасность;
функциональность;
дизайн;
крепеж.

Однако именно они часто не помещаются в стандартные ниши встройки. Духовые многофункциональные шкафы оснащаются электронным блоком управления, который имеет меньшие габариты. Такое устройство удобно клавишными или сенсорными кнопками.

В память устройства можно заносить рецепты любимых блюд. Нужный процесс в дальнейшем выбирается в соответствии с использованной программой приготовления. Комбинированные варианты управления, с механическими ручками и электронным табло тоже считаются удобными, подходят под стандартные ниши.

Выбор дизайна техники – личное предпочтение каждого покупателя. Обычно духовка подбирается в соответствии с основным стилем помещения.

При выборе стоит также учитывать, что встроенная духовка может быть связана или не связана с варочной поверхностью. Связанная между собой техника подключается по одному питающему кабелю. Производитель рекомендует соединять зависимые устройства между собой, согласно инструкции. Независимые устройства можно подключать по двум разным жилам, устанавливать на любом расстоянии друг от друга. Если техника маломощная (не выше 3,5 кВт), допускается использовать розетку.

Мощная техника подключается силовым проводом к специальному автомату. Проводка в доме должна быть подходящей для подключения мощной техники.

Полезные советы о том, как установить духовой шкаф, смотрите в видеоролике ниже.

Подключение варочной панели и духового шкафа к однофазной сети

Выбор кабеля

Для однофазной сети потребуется трехжильный кабель. Чтобы правильно выбрать сечение жил кабеля нужно точно знать величину такого параметра как сила тока (измеряется в амперах (А) и обозначается буквой I).

Данную величину можно посчитать по формуле:

I=P/U

P – это полная нагрузка электроприбора (измеряется в ваттах (Вт))

U – напряжение в электрической сети (измеряется в вольтах (В))

Далее путем простых вычислений и таблицы сечения кабеля определяем, что для подключения варочной панели мощностью 7500 Вт к сети 220В необходим кабель сечением минимум 6 мм. А для духового шкафа мощностью до 3,6 кВт следует прокладывать кабель сечением 3х2,5 мм.

Выбор автомата

Главным параметром при выборе автоматического выключателя (автомата) является номинальная величина тока в сети. Как и при выборе кабеля, выбирая нужный автомат, применяем формулу I=P/U. После подсчетов определяем, что для варочной панели мощностью 7,5 кВт необходим автомат на 40А. а для духового шкафа подойдет автомат номиналом 16А.

Выбор и подключение устройств защитного отключения (УЗО)

Для безопасности электрической сети помимо автоматического выключателя рекомендуется использовать устройств защитного отключения (УЗО). Помимо защиты электрической сети, данное устройство защищает человека от поражения электрическим током, срабатывая, если ток утечки превышает заданный параметр.

На данный момент известны УЗО рассчитанные на дифференциальный ток (ток утечки) величиной 10mA, 30mA, 100mA, 300mA.

Так для сети 220В подойдет устройств защитного отключения (УЗО) типа АС 40А и с величиной тока утечки в 30мА для варочной панели, и 16А 10мА для духового шкафа.

Подключение

После того как мы определились со всеми параметрами сети и выбрали соответствующие заданным параметрам компоненты, можно приступать непосредственно к подключению розетки.

Для этого, в первую очередь, необходимо:

Выбрать место монтажа.
Проложить (если имеется такая необходимость) новый кабель.
Подключить УЗО и автомат.
Установить коробки для монтажа розеток (для внутренних розеток).

После чего мы:

Убеждаемся в отсутствии напряжения в сети. Используя тестер или индикаторную отвертку.
Зачищаем жилы кабеля. Для удобства подключения розетки нам необходимо зачистить концы кабеля специальным инструментом или обычным канцелярским ножом.
Подключаем розетку. Оголенные жилы кабеля просовываем в предназначенные для этого места согласно маркировке (коричневый (красный) провод – фаза (L), синий (голубой) провод – ноль (N), желто-зеленый провод – заземление (PE)), после чего закрепляем их крепежными винтами. Винты нужно зажимать крепко, но без большого усилия, чтобы не сорвать резьбу.
Устанавливаем розетку в коробку. Аккуратно укладываем провода внутрь коробки, туда же помещаем розетку и надежно закрепляем ее с помощью специальных лапок.

Все, розетка установлена. Но перед ее использованием необходимо убедиться в наличии напряжения в сети. Для этого мы включаем автомат и УЗО, и с помощью тестера или индикаторной отвертки убеждаемся в наличии напряжения. Розетка готова к использованию.

Оголенные жилы кабеля просовываем в предназначенные для этого места согласно маркировке

Мебель для встраиваемой духовки и варочной поверхности: тумба под газовую панель

Содержание

Что это и зачем нужно?
Место размещения

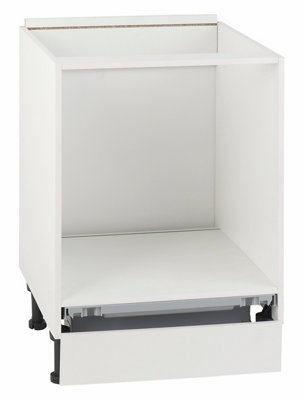

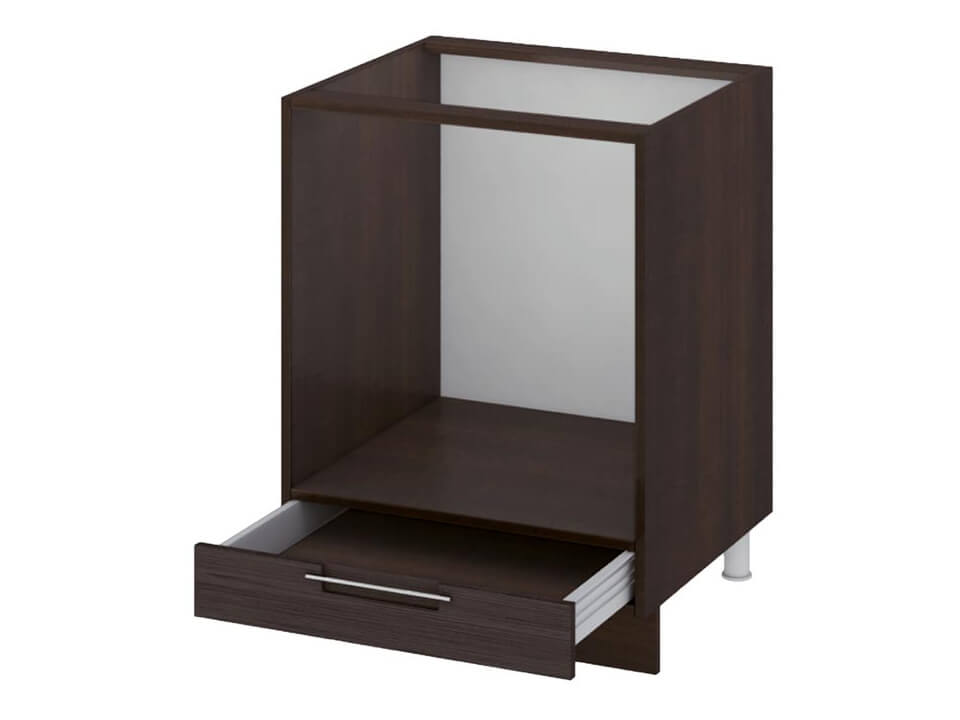

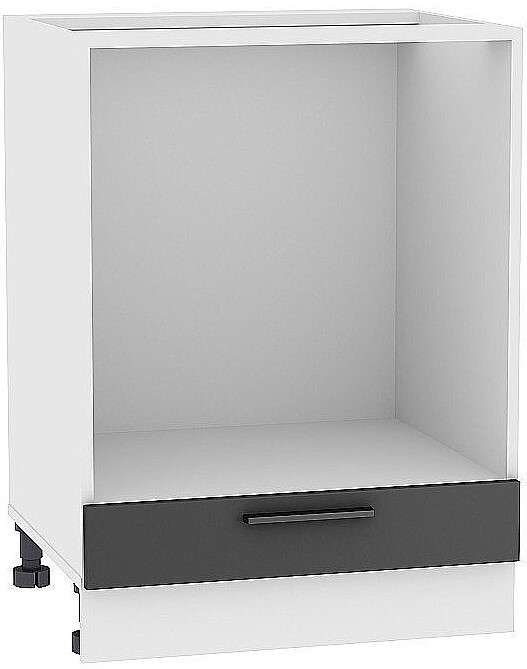

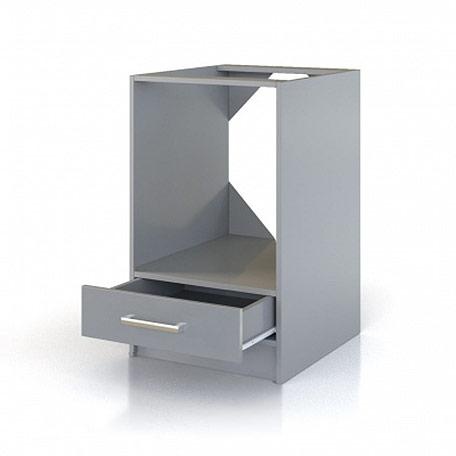

Фабричные пеналы

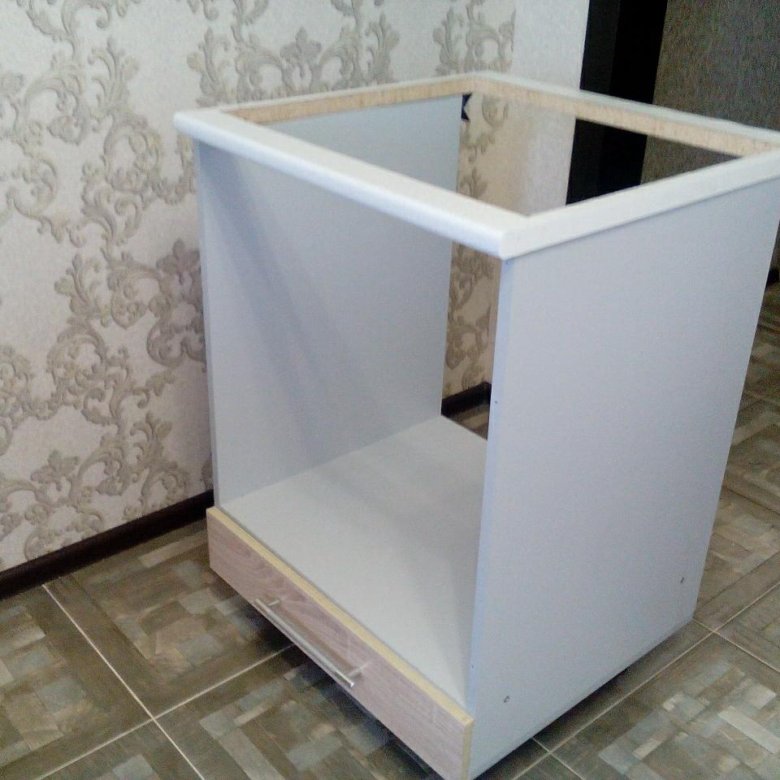

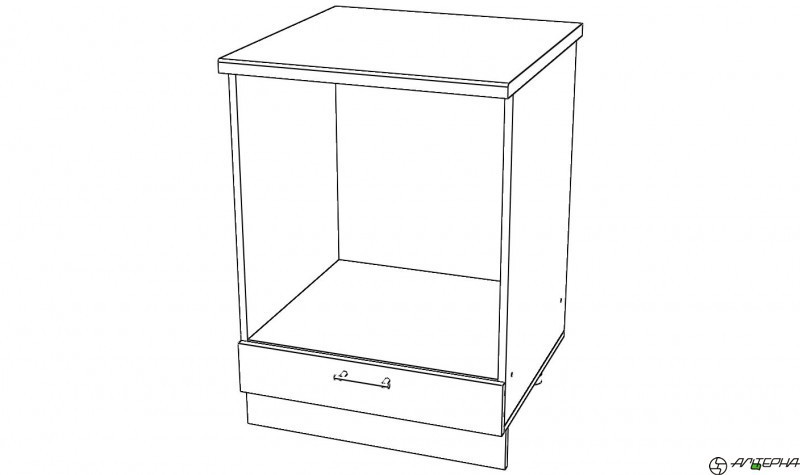

Конструкция шкафа под духовку

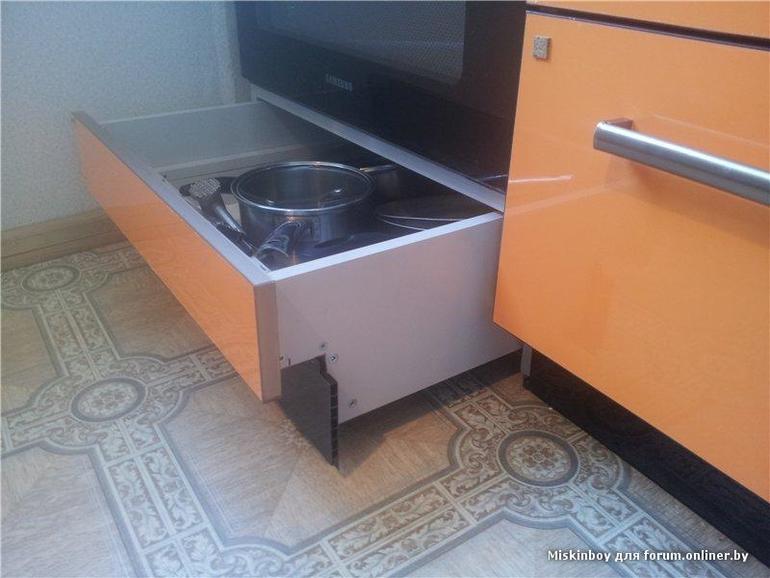

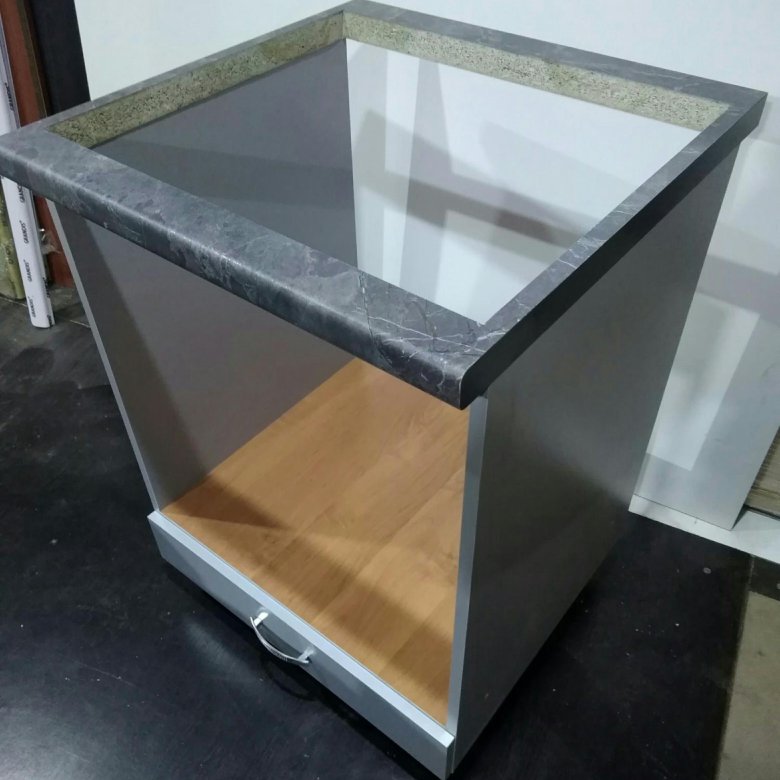

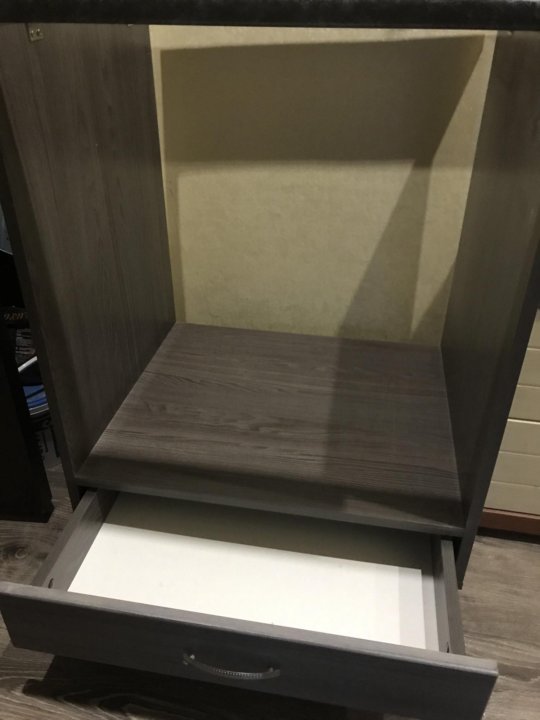

Чем хорош короб под варочной поверхностью

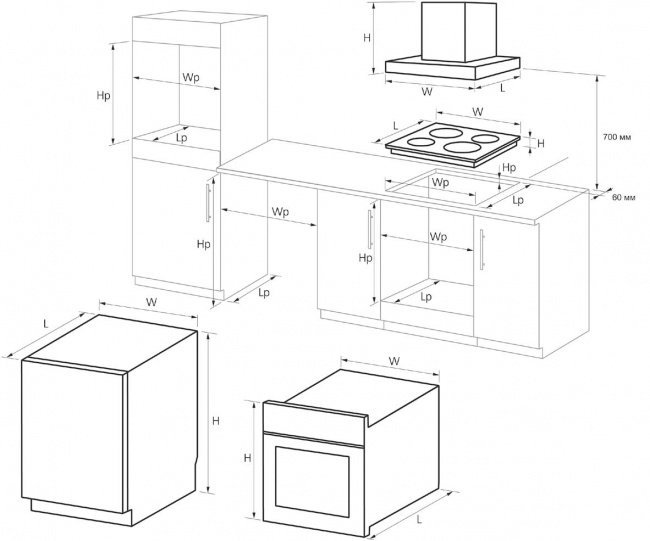

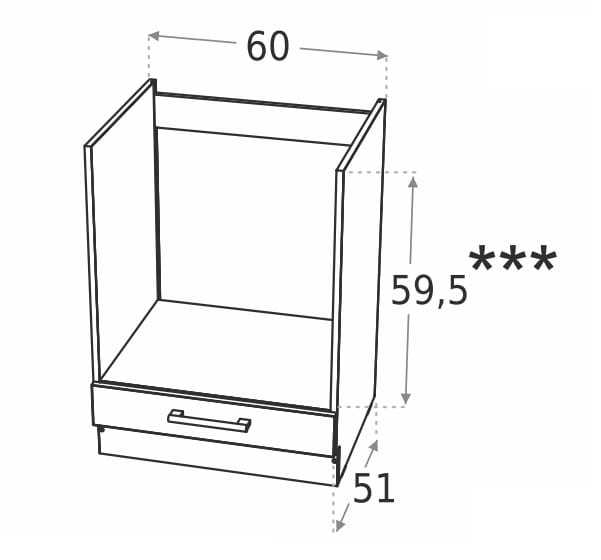

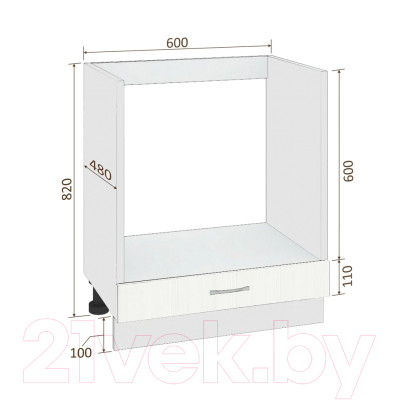

Основные размеры
Размеры изделия:

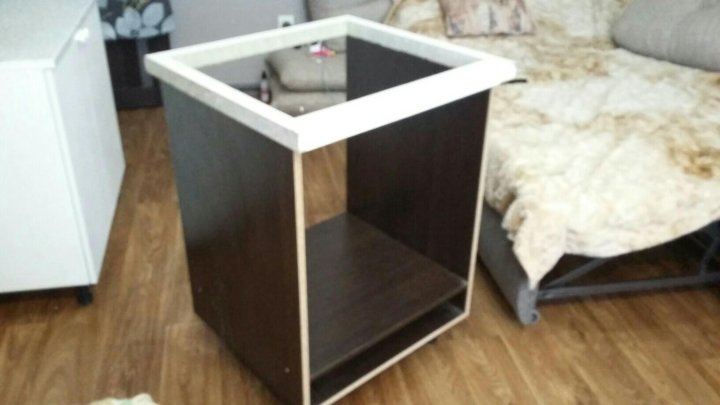

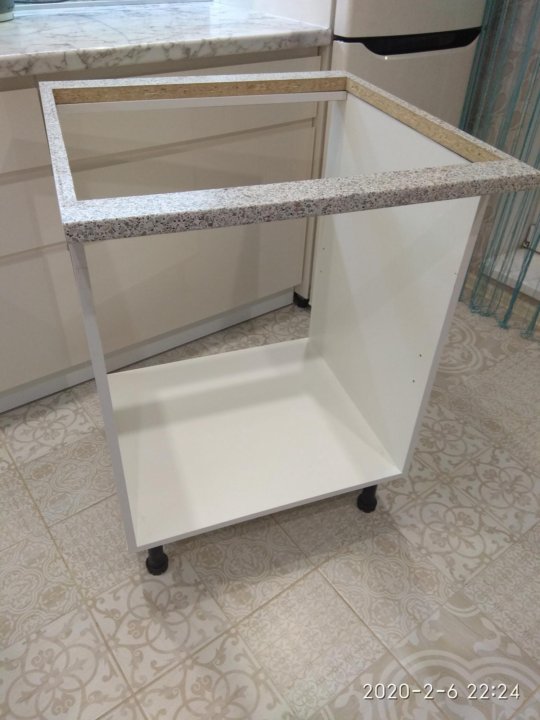

Как изготовить тумбочку самостоятельно?
- Шкаф для встроенной духовки: сборка
Виды

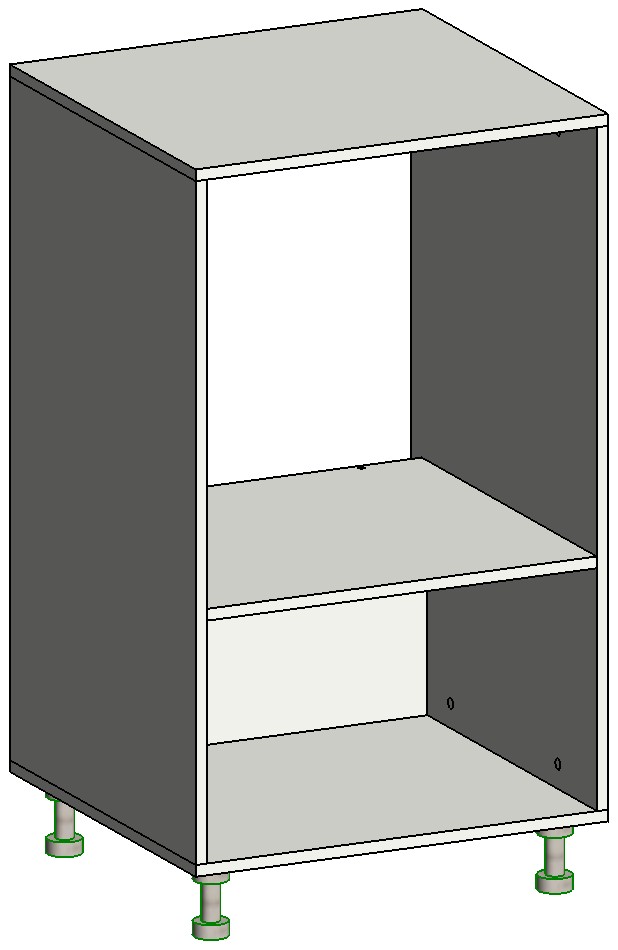

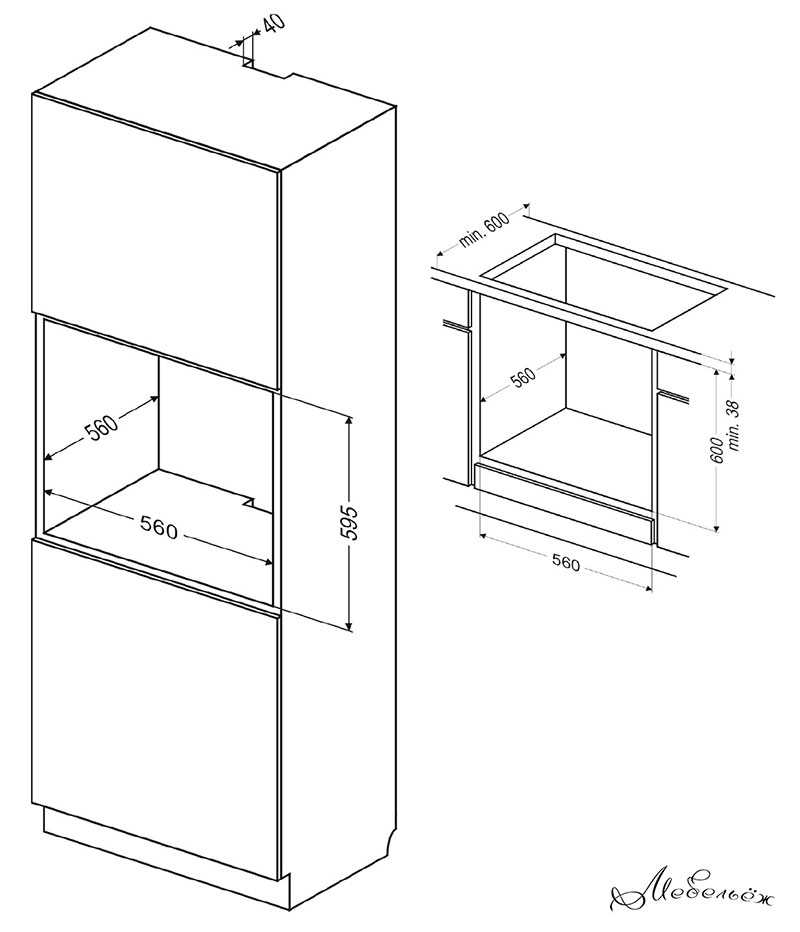

Размеры пенала
Тумба под духовой шкаф своими руками, чертежи и расчеты
Преимущества и недостатки
- Расположение конструкции в шкафу под варочной поверхностью
- Размещение духовки в шкафу пенале также имеет свои преимущества и недостатки
Советы по выбору
Делать ли своими руками?
Видео: Подключение духового шкафа
Лучшие фото встроенных духовых шкафов в интерьере кухни
- Публикации по теме:

Кухня с варочной поверхностью и духовым шкафом со встроенным холодильником и наклонной вытяжкой

Расположение мебели и техники на кухне дело достаточно сложное, особенно если квадратура данной комнаты небольшая. В этом случае приходит на выручку встроенная техника, например, варочная поверхность или духовой шкаф. Такая конструкция позволяет значительно сэкономить пространство, сделать дизайн кухни разнообразным и современным.

Красивая кухня с встроенной техникой для удобного пользования и экономии места

Что это и зачем нужно?

Пенал со встроенным духовым шкафом в композиции кухни

Удобный, современный и практичный вариант для кухни – кухонный гарнитур со встроенной варочной поверхностью и духовым шкафом. Такие устройства в основном имеют раздельную конструкцию. Варочная поверхность встраивается непосредственно в столешницу. Для духовки требуется отдельное место, при этом ставить ее на пол нельзя. Для этого необходим короб для духового шкафа.

Встроенный духовой шкаф под варочной поверхностью, подобранный по цвету к интерьеру кухни

Суть его состоит в том, что вместо обычного шкафа в кухонном гарнитуре выделяется место под духовку. Обычно она устанавливается под варочную поверхность, но вы можете выбрать любое подходящее место.

Удобное размещение встроенного духового шкафа на высоте для удобства пользования

Короб для духового шкафа обязательный элемент на кухне, если сам агрегат встраиваемого типа.

Подключение встроенной бытовой техники в специальные короба

Место размещения

Производители сразу определили точное место установки встраиваемых духовок. Они считают, что лучшего места, чем над столешницей, для этого бытового прибора нет. И тут же привели по этому поводу доводы.

Легко на такой высоте эксплуатировать духовой шкаф.
То же самое относится и к обслуживанию в плане мытья и чистки.
Маленькие дети до него не достанут.
Доставать большие и тяжелые блюда намного легче.

То есть, высота установки определилась удобством использования духовки и безопасностью ее эксплуатации. Хотя сегодня эти первоначальные рекомендации не всегда исполняются, ведь каждый хозяин кухни старается найти свое месторасположение этого бытового прибора. К примеру, многие считают, что место этого шкафа под варочной панелью. То есть, принимают традиционный вариант установки.

Но в независимости от высоты и места монтажа, необходимо принимать во внимание саму конструкцию мебельного шкафа, в который планируется установка встраиваемой духовки.

Во-первых, такой шкаф должен выдержать сам вес прибора.
Во-вторых, последний нагревается, а значит, будут нагреваться и стенки мебели. Поэтому очень важно точно соблюсти габаритные размеры тумбы. То есть, прибор должен в нее поместиться с определенными зазорами: между ним и задней стенкой – 5 см, до боковин 4 см, до пола 9 см.

Но, возвращаясь к высоте установки, необходимо отметить, что многое будет зависеть от панели управления аппаратом. Специалисты считают, что панель должна располагаться выше пояса хозяйки кухни, но ниже ее глаз. Это оптимальный участок, чтобы удобнее было следить за всем.

Фабричные пеналы

Производители кухонь предлагают покупателям готовые варианты мебели для встроенной техники. Основная сложность заключается в том, чтобы габариты для встраивания совпали с реальными размерами мебели. То есть действовать придется от обратного — выбирать духовой шкаф под определенные параметры, либо корректировать мебель при установке.

Запомните, панель управления должна быть выше уровня пояса, а высота монтажа духовки не должна превышать уровень ваших глаз, иначе эксплуатация прибора, во время приготовления, будет не комфортна.

Правила проектировки короба для духового шкафа приводятся в данной статье.

Чтобы узнать, что представляет собой тумба под варочную панель и духовой шкаф, нужно ознакомиться с инструкциями опытных мастеров-мебельщиков.

Ни одной нормальной домохозяйке не удается обойтись без качественного духового шкафа.

Хорошие блюда зачастую не удается приготовить без такого приспособления.

Сегодня на рынке доступно огромное множество разновидностей такой бытовой техники, отличающихся по особенностям конструкции и принципу функционирования, полезным объемом и т. п.

Чтобы определиться с одной моделью, придется рассмотреть основные особенности современных духовых шкафов.

По принципу установки такие изделия подразделяются на:

Независимые, подходящие для установки в мебельную нишу, легко перемещаемые в любое удобное место.
Встраиваемые, которые монтируются в специальных мебельных нишах, не вынимаются после монтажа.

Принцип нагрева духовки может быть такой:

Газовые, работу с которыми можно доверять только опытным специалистам соответствующих инстанций.
Электрические, наилучшим образом подходящие для самостоятельной установки.

Кроме удобства установки электрической духовки, существуют другие преимущества:

Повышение температуры в газовой духовке осуществляется благодаря сгоранию топлива, проходящего в камеру через специальный форсунки. Обогрев таким образом создается неравномерный.
В электрических духовках нагревательные элементы устанавливаются в камере с четырех сторон. Таким образом пища нагревается равномерно. Т. е. качество приготовленной еды в электродуховках значительно выше.

Конструкция шкафа под духовку

Можно рассмотреть две основных разновидности модулей под духовку.

В каждой такой модели может применяться дополнительная вариация. Наибольшей популярностью пользуется духовка с верочной поверхностью. Другим популярным вариантом считается духовка в пенале. Короб под варочной поверхностью может быть изготовлен в нескольких вариантах:

С выдвижным ящиком над духовкой.
С ящиком под духовкой.

Духовка, расположенная на уровне глаз в специальном пенале, может иметь рабочую поверхность над самим шкафом в пенале без .

Чем хорош короб под варочной поверхностью

Тумба по варочную панель и духовой шкаф со , в которую выполняется врезка имеет такие особенности:

Появляется полезная площадь для приготовления пищи.
Такая конструкция позволяет сэкономить свободное пространство на кухне.
Однозначным преимуществом является то, что повар с любым ростом может удобно пользоваться такими изделиями.

К недостаткам подобных ящиков можно отнести необходимость работы в немного согнутом состоянии. Придется все время нагибаться, когда в духовом шкафу готовится еда.

В нижней части варочной панели размещается система вентиляции для охлаждения. Когда ящик размещается вверху под самой варочной панелью, появляется вероятность блокировки системы из-за перегрева. Если в такой ящик положить, например, лист бумаги, его сразу же засосет. Таким образом система вентиляции лишится притока воздуха.

Удобную эксплуатацию печки обеспечивает размещение ее на уровне груди. Домохозяйка при таких условиях с большим удовольствием будет готовить много вкусной и полезной еды. Чтобы заглянуть в духовой шкаф, не придется каждый раз нагибаться. Если же у домохозяйки небольшой рост, такое расположение духового шкафа может вызвать определенные неудобства.

Подобные трудности легко устраняются, если проектировать короб под духовой шкаф по индивидуальным запросам клиента.

Основные размеры

Сегодня многие кухонные гарнитуры изготавливаются со встраиваемой бытовой техникой. Поэтому конструктивные особенности таких модулей необходимо понимать.

Короб под духовку имеет два стандартных размера:

Ширина 600 мм.
Высота внутреннего проема, соответствующая 600 мм. В некоторых случаях высота такого проема составляет 595 мм.

Высота короба определяет только габариты нижнего выдвижного ящика с фасадом. Габариты ниши, необходимой для монтажа технических средств, всегда можно определить в инструкции. Именно таким размерам должна соответствовать тумба под варочную панель и духовой шкаф.

Дешево приобрести подобное изделие удастся только в том случае, если поставщик мебельных изделий предоставляет возможность выбора отдельных готовых секций.

В тумбе не должно быть перекошено дно, стенки и верхняя панель. Дно должно быть максимально параллельно уровню пола.

Как сделать тумбу под духовой шкаф — на видео:

Встроенный духовые шкафы — это очень удобно и функционально. Шкаф под встраиваемую духовку позволяет обыграть любое кухонное помещение, даже очень небольшое. Вариант, когда духовой шкаф размещен непосредственно под варочной поверхностью, устраивает далеко не всех. Что касается независимых моделей, то их можно разместить в любом удобном для вас месте и на оптимальной по эргономике высоте. Все особенности установки такой мебели и оборудования рассмотрим в этой статье.

Размеры изделия:

На западе стандартной считается техника с шириной 900-1200 мм. Это соответствует представлению о комфорте в США и Европе.
В отечественных кухонных гарнитурах ширина тумбочки, пригодной для встраивания, составляет 600 мм. Поэтому и технику нужно выбирать соответствующую.

Важно! Этим требованиям, например, лучше всего отвечают изделия от компании ИКЕА. Выбирайте духовку так, чтобы по ширине она была меньше тумбочки.

Есть и совсем крошечные модели с шириной в 450, а высотой 600 мм. Но это — не серийное производство, скорее, пробный вариант.

Важно! У большей части суперкомпактных моделей при ширине 450 мм высота остается 850 мм, то есть стандартной. Глубина большей части изделий составляет 500-550 мм.

Как изготовить тумбочку самостоятельно?

Для начала запасите материалы и необходимый минимум инструментов:

ДСП или фанера с толщиной листа 1,6-1,8 см.
Столешница (можно использовать те же материалы, но с толщиной листа от 2,8 мм).
Ножки.
Крепежи — шканты, конфирматы и саморезы.
Направляющие.
Шуруповерт.
Дрель.
Клей столярный.

Важно! В инструкции к технике есть информация не только по габаритам, но и по требованиям к установочной нише. Если собираетесь приобретать или самостоятельно изготавливать тумбу, обязательно учтите это.

Габариты мебели, которая служит установочной нишей, — это габариты духовки плюс 1-2 см запаса по размерам плюс толщина материала. По сути это короб с 3 горизонтальными планками — одной наверху и тремя снизу.

Сделайте все необходимые расчеты. Затем вырежьте из подготовленного материала такие детали:

Боковые части (высота ниши + высота ножек + толщина столешницы) — 2 шт.
Горизонт — в точности с замерами по глубине и ширине — 2 шт.
Корпусная планка. Длина ее соответствует ширине ниши. Ширина корпусной планки — до 100 мм.

Важно! Раскроить листы МДФ и ДСП можно в профессиональной мастерской. При этом рациональный расход материала, точность и быстрота выполнения гарантированы. Кроме того, в мастерской выполняют и кромкование при помощи водонепроницаемой меламиновой пленки.

Шкаф для встроенной духовки: сборка

Собирают готовое изделие на шканты или конфирматы. Если крепление на шкантах, то его дублируют мебельным клеем. Порядок сборки такой.

Привет, уважаемый читатель! Если Вы сейчас раздумываете над конструкцией тумбы под духовой шкаф, то дочитайте статью до конца и Вы узнаете почти все возможные варианты. Подробно расскажу о плюсах и минусах каждой версии.

Результатом прочтения статьи будет Ваш осознанный выбор определённого модуля. Вы точно будете знать зачем Вам именно такой шкаф нужен и будете получать максимум удовольствия в дальнейшем от своего выбора.

Виды

Широкий духовой шкаф нестандартных размеров для эксклюзивной кухни

Отдав предпочтение встраиваемому духовому шкафу, вы получаете возможность разнообразить дизайн и обстановку кухни. В отличие от обычных духовок, совмещенных с варочной поверхностью, данные вполне самостоятельный агрегат.

Расположение встроенного шкафа отдельно от варочной поверхности в удобном месте и на удобной высоте

Помимо разности между функциями самого агрегата, существует несколько видов шкафов для встроенной духовки. Вы можете выбрать вариант размещения пробора, наиболее подходящий для квадратуры вашей кухни, планировки и дизайна.

Угловая кухня со встроенным духовым шкафом в столе под варочной поверхностью

Есть два основных вида конструкции: тумба под варочной поверхностью с выдвижным ящиком, или размещение ее в пенале (высоком шкафу со специальным отделением и дополнительными ящиками). Каждый из этих видов имеет свои преимущества и недостатки. Однако, по отзывам потребителей, размещение духовки в шкафу-пенале гораздо удобнее в использовании.

Светлая кухня со встроенной техникой в шкафу-пенале

Размеры пенала

Приблизительные габаритыпенала (ВхШхГ): 2040х600х550 мм.

Площадь помещения и особенности дизайна вносят коррективы в общие габариты шкафа.

Габариты для встраивания. Духовые шкафы Gorenje приобретают в комплекте с подобной инструкцией для монтажа. На графическом примере представлена модель Gorenje B2000Р2.

Тумба под духовой шкаф своими руками, чертежи и расчеты

Возьмем для примера расчета тумбового шкафа под встроенную духовку стандартных размеров. Чертеж ее будет выглядеть следующим образом.

При ширине столешницы 600 мм, с учетом свеса спереди и сзади глубина корпуса будет варьироваться в пределах 460-500 мм.

Если решено ставить стягивающую планку по центру модуля, то ее следует опустить примерно на 10 мм относительно боковин. Иначе она помешает врезке варочной поверхности в столешницу над духовым шкафом своими руками.

Если корпус тумбы будет изготавливаться из ЛДСП толщиной 16 мм, то расчет деталей будет выглядеть следующим образом.

№	Название детали	длина	ширина	кол-во
1	Дно	600	500	1
2	Полка	568	500	1
3	Боковины	704	500	2
4	Задник за ящиками	88	568	1
5	Бок ящика	450	60	2
6	Лоб ящика	510	60	2

1	Дно ящика (ДВП)	540	448	1
2	Фасад ящика (ЛДСП, МДФ, массив)	116	596	1

Иногда от выдвижного ящика в конструкции короба под духовой шкаф отказываются вообще. Он абсолютно не нужен, как место хранения, если кухня большая и ящиков, полок в ней хозяйке вполне хватает. Тогда на проем под духовкой ставят «обманку» (жестко закрепленный фасад).

Преимущества и недостатки

Встраиваемый духовой шкаф для удобного и комфортного использования на кухне

Разберем подробнее плюсы и минусы различных видов коробов для духовок. Для начала стоит заметить, что сама конструкция отдельного встраиваемого духового шкафа имеет преимущество в удобности использования, дизайне, свободе размещения.

Кухня с оригинальным дизайном с встроенной варочной поверхностью и духовым шкафом

Расположение конструкции в шкафу под варочной поверхностью

Духовка, встроенная в шкаф в классическом расположении – под варочной поверхностью

Плюсы:

– создание общей поверхности для приготовления пищи;

– подойдет для людей с любым ростом;

– сохранение вида стандартной печки с духовкой (для любителей классики).

Минусы:

– необходимость постоянно наклоняться в процессе готовки;

– неудобства при очистке духового шкафа;

– высокая вероятность порчи электронного механизма вследствие попадания на него большого количества воды с печки во время готовки.

Деревянная кухня с расположением плиты и духовки в углу

Размещение духовки в шкафу пенале также имеет свои преимущества и недостатки

Встроенный духовой шкаф на удобной высоте для хозяйки, расположенный в шкафу-пенале

Плюсы:

– расположение на уровне груди уменьшает нагрузку на спину во время работы;

– легкость в уходе за счет расположения;

– возможность подобрать размеры под любой рост;

– придает кухне новый современный вид.

Недостатки

Единственный недостаток данной конструкции состоит в том, что она, находясь достаточно высоко от пола, требует дополнительного укрепления. При установке необходимо проследить за тем, чтобы был прочно поставлен нижний горизонт. В противно случае, духовой шкаф может обрушиться на ноги хозяйке в процессе приготовления ужина.

Изысканная кухня в английском стиле с техникой, встроенной в шкаф-пенал

Советы по выбору

Выбор электрического духового шкафа с размерами для короба

Решившись покупать встраиваемую духовку, немалое внимание нужно уделить шкафу, в котором она будет располагаться. Вы можете приобрести его вместе с духовым шкафом, однако, часто они продаются без короба в комплекте. В этом случае нужно будет подбирать его самостоятельно. На что обратить внимание при покупке?

В первую очередь необходимо знать точные замеры духового шкафа. Высота и глубина короба должна быть больше на 15-20мм для нормальной циркуляции воздуха. При этом разница не должна быть больше, иначе возникнут сложности при монтировке и установке.

Установка и подключение электрического духового шкафа

Заранее позаботьтесь об электрической проводке. В месте постановки духового шкафа должен быть заранее предусмотрен выход проводов, потому как данный вид конструкции не имеет вилки, а требует непосредственного подключения к электросети.

Подбирая короб, убедитесь в наличии планок, укрепляющих горизонт.

Белая кухня с готовым коробом для встраиваемой белой техники

Также стоит обратить внимание на дизайн шкафа и расцветку, чтобы он гармонично вписался в уже имеющуюся обстановку кухни.

Кухня со встроенной техникой, которая идеально подходит по цвету и размерам

Делать ли своими руками?

Нестандартной размещение техники в углу, в стол изготовленный под заказ

За неимением подходящего короба в продаже возникает вопрос, сделать мебель под заказ, или сконструировать все своими руками. В этом случае лучше доверить дело профессионалу. Особенно это касается установки шкафа и непосредственно духовки, так как здесь еще потребуются навыки электрика.

Необходимые инструменты для изготовления короба своими руками

Однако, если у вас есть опыт изготовления мебели своими руками, сделать короб под духовой шкаф не составит проблем. Для этого нужно сделать замеры электроприбора и в соответствии с полученными данными чертеж будущего изделия. Далее, имея необходимые инструменты (пилу, шуруповерт, электродрель, столярный клей) и материалы (ЛДСП, столешница, шканты, конфирматы мебельные, саморезы, направляющие, ножки для короба) вы с легкостью смастерите шкаф для встроенной духовки своими руками.

Готовый шкаф для встраиваемой техники, изготовленный своими руками

Но! Если вы сомневаетесь в своих силах, доверьте дело профессионалу, который сделает шкаф под заказ в соответствии со всеми вашими желаниями.

Пенал под духовой шкаф и СВЧ-печь в стиле минимализм, изготовленный на заказ

Удобная маленькая кухня с красным декором по индивидуальным размерам

Видео: Подключение духового шкафа

Лучшие фото встроенных духовых шкафов в интерьере кухни

Предыдущая КухняКухонный гарнитур из дерева своими руками: нюансы изготовления

Шкаф под духовой шкаф и варочную панель — этапы сборки простейшей конструкции

Содержание

Как встроить духовой шкаф своими руками, чертежи и расчеты

В современных кухнях все чаще можно увидеть встраиваемую бытовую технику. И это неудивительно.

Интегрированные в кухонный гарнитур плиты и холодильники, стиральные и посудомоечные машины, микроволновые и УВЧ- печи позволяют сохранить рабочую поверхность, более функционально распорядиться внутренним пространством шкафов.

И, конечно же, придают более целостный и гармоничный вид общему дизайну кухни. Как встроить духовой шкаф своими руками? Начинать стоит с правильной планировки кухонного гарнитура.

Где должна быть розетка под духовой шкаф и варочную панель

При грамотном подходе в разработке дизайн-проекта кухни расположение отдельностоящей плиты или дуэта «духовой шкаф + варочная поверхность» неразрывно связано с подводом вытяжки к вентиляционной шахте. Поэтому еще на стадии начала ремонта можно четко определить место размещения духовки. И, соответственно, предусмотреть розетки под ее подключение.

Однако тут не все однозначно. Располагать розетку строго за духовкой нельзя. При включенной в нее вилке образуется «мертвая» зона, которая не даст задвинуться духовому шкафу до нужной глубины.

Вариант расположения розетки ниже уровня духового шкафа также не очень удачен. Гораздо удобнее сначала отключить технику, а уже потом вынуть из кухонной тумбы. А не наоборот – при возникшей потребности в отключении от сети начинать выдвигать довольно тяжеловесный агрегат.

Самое оптимальное решение – вынести розетку ниже уровня столешницы в близлежащий шкаф-тумбу. Идеально, если в соседнем столе-тумбе около духового шкафа будут выдвижные ящики. Тогда в самой тумбе можно заднюю стенку не устанавливать вообще. Достаточно вынуть нужный ящик – и доступ к розетке открыт.

Также неплохое решение прикрутить накладную розетку к боковине шкафа с распашными створками. Мешать она внутреннему наполнению тумбы не будет, а пользоваться ею вполне удобно.

Главное чтобы этой тумбой не оказался стол под мойку. Столь близкое соседство с водой, сливом канализации нежелательно.

Чертежи как встроить духовой шкаф своими руками

Эта задача не так сложна, как может показаться на первый взгляд. Для облегчения встройки бытовая техника выпускается в определенных стандартных габаритах. Вы всегда можете поменять одну встроенный духовой шкаф на другой, не меняя при этом кухонную мебель.

Стандарты тут просты: любой электрический или газовый духовой шкаф встраивается в нишу 600х600 мм. Причем ширина ниши 600 мм с учетом толщины боковых стенок модуля под духовку (по требованиям большинства моделей чистовой размер проема должен быть минимум 560 мм).

Глубина духового шкафа рассчитана на размещение под столешницей стандартной ширины 600 мм. То есть корпус до переднего свеса должен быть 550-560 мм. Встроить духовой шкаф своими руками под зауженную столешницу не получится. А вот под расширенную, в различных дизайнерских вариациях, вполне.

Нюансы могут возникнуть в специфических нестандартных случаях. Поэтому внимательно изучайте инструкцию на этапе приобретения бытовой техники. Для некоторых духовых шкафов требуется предусмотреть в конструкции короба места для вентиляции.

А то и вовсе специальный вырез для циркуляции воздуха в дне шкафа или столешнице.

Типовая конструкция шкафа под духовой шкаф представлена на чертеже.

Если стол-тумба «зажимается» между соседними модулями, то нужды в верхней стягивающей планке нет. Многие мебельщики не ставят ее вообще.

Если высота кухонного гарнитура стандартная (840-850 мм при разных толщинах столешницы), то высота самой боковины шкафа под духовку будет 720 мм. Путем простых вычислений (720-600) получаем по низу встройки пространство в 120 мм. Точнее свободным пространством будет (120-32) всего 88 мм, за вычетом толщин дна и полки.

В это пространство обычно встраивают выдвижной ящик с коробом высотой 50-60 мм. Если увеличить высоту нижнего ряда кухни под стать своему росту (про это можно почитать здесь), то выдвижной ящик будет более глубоким и функциональным.

Собственно, по тому же принципу тумба «превращается» в шкаф под встраиваемую духовку. Мы просто увеличиваем по высоте пространство нижнего ящика.

Но тут есть один важный нюанс. Глубину боковин увеличенного по высоте шкафа нужно также увеличивать, чтобы не было видно щели между стеной и корпусом шкафа.

А это значит, циркуляция воздуха возле встроенной таким образом духовки своими руками будет нарушена. Не зря ведь на инструкциях к духовым шкафам на встройку в пенал прилагается отдельный чертеж. В котором видно, что нужно оставить выпил под циркуляцию воздуха.

Поэтому в столешнице, покрывающей такой невысокий шкаф под встроенный духовой шкаф своими руками, следует предусмотреть вырез. Его можно прикрыть вентиляционной решеткой.

Тумба под духовой шкаф своими руками, чертежи и расчеты

Если корпус тумбы будет изготавливаться из ЛДСП толщиной 16 мм, то расчет деталей будет выглядеть следующим образом.

№	Название детали	длина	ширина	кол-во
1	Дно	600	500	1
2	Полка	568	500	1
3	Боковины	704	500	2
4	Задник за ящиками	88	568	1
5	Бок ящика	450	60	2
6	Лоб ящика	510	60	2
1	Дно ящика (ДВП)	540	448	1
2	Фасад ящика (ЛДСП, МДФ, массив)	116	596	1

Источник: https://shkaf-info.ru/kak-vstroit-duhovoy-shkaf-svoimi-rukami-chertezhi-i-raschety/

Установка встраиваемого духового шкафа своими руками: монтаж электрической духовки

Невозможно представить себе кухню в любом доме без бытовой техники для приготовления пищи. Сейчас популярна встроенная кухонная духовка. Данный вариант техники предполагает аккуратный монтаж и подключение по всем правилам. При желании можно выполнить установку встраиваемого духового шкафа своими руками.

Классификация духовых шкафов

Чтобы радовать семью и друзей кулинарными шедеврами, стоит для начала правильно подобрать кухонную технику.

Встраиваемые духовки бывают:

Зависимыми, то есть устанавливается в гарнитур кухни рядом с варочной панелью.
Независимыми, которые размещают там, где удобно хозяйке.

Прибор может быть газовым либо электрическим. Любая печь имеет свои положительные качества. Кухонные встроенные духовки гораздо удобнее, чем монолитные плиты.

По способу монтажа

Печи, которые идут в сочетании с варочной панелью, — зависимые варианты. Независимые духовые шкафы автономны. Их можно поставить в любом месте мебели в кухне, где предпочтительнее хозяину. От установки строго под плитой многие отказываются, находя традиционный вариант неудобным.

По способу нагрева

Выбирая встроенную электропечь, прежде всего следует подобрать место для ее установки в кухне. Затем определяются с тем, какой нужен прибор по функциям и другим параметрам. Модели техники могут быть разные по способу нагрева.

https://www.youtube.com/watch?v=1tSRqRKnH9U

В зависимости от источника нагрева оборудование делится на два вида:

Газовая духовка знакома большому числу хозяек. Плюсом этой техники является стоимость, которая ниже, чем у электрических аналогов. Из минусов можно выделить неравномерное поступление тепла внутри прибора (особенно для недорогих моделей) и вероятность утечки газа, которая может быть сведена на нет при соблюдении мер безопасности.
Электрическая духовка многофункциональна: в ней есть несколько режимов нагрева и выпекания. Плюс прибора — возможность двойной защиты от перегрева и возгорания. Но использование печи проблематично в квартирах с частыми перебоями в электропитании и ненадежной проводкой. Недостатком является высокая цена.

Выбор места для установки

Что касается подготовки места установки, то нужно заранее подумать, куда ставить духовку. Часто используют классическое месторасположение устройства, когда печь находится под плитой.

Но в наше время можно нарушать стандарты и использовать правило, основанное на эргономичной расстановке мебели и простоте применения приборов. Исходя из этого, духовка может ставиться выше столешницы.

В результате кухня будет соответствовать новой популярной тенденции, а контролировать процесс готовки еды станет гораздо проще.

Определив пространство, нужно подумать о подготовке ниши под технику на кухне. Это необходимо сделать еще перед покупкой встраиваемой духовки. Все обычные размеры печей позволяют просто монтировать их в кухню. Важно точно определить размеры ниши. Наличие даже самого небольшого смещения может вызывать повреждение электронных частей и неправильное тепловое распределение.

Между плитой и нишей обязательны зазоры, чтобы не допустить перегрев мебели, что может вызвать возгорание. Они помогут создать хорошую вентиляцию. В задней части прибора нужно оставить зазор 5 см, по бокам 4 см, а снизу 9 см.

В тумбе под столешницей

чтобы встроить духовой шкаф своими руками, нужно приготовить пространство, где печь будет установлена.

когда устройство устанавливают под столешницу, порядок действий таков:

в соответствии с размерами выбранной модели в поверхности вырезают отверстие;
для устранения сколов края при разрезании обрабатывают с помощью электролобзика, защитную ленту приклеивают снаружи;
пристыкованный край отверстия обрабатывают герметиком, который предотвращает набухание и расслаивание, когда вода попадает на него;
в приготовленном отверстии устанавливают духовку.

шкафы-колонны

стоит нарушить принятые стандарты в расстановке мебели и отдать предпочтение удобству применения техники. исходя из этого, можно ставить духовку выше самой столешницы, например, в шкаф-колонну. в результате кухня станет современной, легче будет следить за приготовлением еды, это также облегчит уход за техникой.

этот вариант неплох для просторных комнат. можно разместить нишу для духовки на уровне глаз, что упрощает приготовление пищи и отдаляет горячие поверхности от детей.

в высокую тумбу

с выпуском первой независимой встроенной духовки изготовители сразу же предложили размещать прибор на высоте, поскольку этот вариант установки упрощает последующее использование устройства. установить встроенный духовой шкаф своими руками в высокую тумбу несложно.

высокое расположение печей имеет следующие преимущества:

не нужно часто наклоняться, чтобы проверять готовность блюд;
прибор не будет доступен для маленьких детей;
вытащить посуду из духовки намного легче.

помимо согласования внешнего вида тумбы с печью нужно выбрать конструкцию, способную выдерживать вес устройства, а также тепловое воздействие от него.

в остров

практически все хозяйки считают удобным устанавливать печь в стоящей в центре кухонной зоне. в этом месте очень комфортно готовить еду и открывать дверцу техники. однако воплотить в жизнь такой вариант могут только обладатели просторных кухонь-столовых.

при выборе места для будущей установки встраиваемой духовки необходимо принять во внимание:

наличие надежной вентиляции;
вес конструкции.

как встроить в угол

зачастую в кухне в угловой зоне стоит раковина. на самом деле лучше устанавливать мойку ближе к двери или в районе окна, чтобы увеличить освещение. свободный уголок после переустановки раковины можно оборудовать духовкой.

печь может быть установлена на любом удобном уровне, но с таким расположением нужно обратить внимание на свободное открывание/закрывание дверцы.

особенности монтажа в нише

При использовании встроенной духовки монтаж начинается с подготовки ниши, где она будет размещаться.

Важные моменты при использовании ниш:

не должно быть перекосов днища, стенок и панели;
перпендикулярное положение плоскостей стен, дна и потолка обязательны.

Нарушение этих критериев приводит к плохому нагреву, что может сокращать срок работы изделия. Также между стенками печи и самой нишей должен оставаться определенный зазор, размер которого зависит от электрической мощности изделия.

Нюансы подключения

Особое внимание уделяется проводке, если установлена электродуховка. Сечение провода должно соответствовать мощности техники. Требуется решить, как подключить устройство: к проводу или к розетке.

Если выбран второй способ подключения, то понадобится розетка с заземлением. Важно зачистить трехжильный провод.

Синий и красный кабели нужно подключить к фазовому и нулевому контактам, а левая белая линия должна быть встроена в разъем GND. Нужно выбрать штекер, который хорошо подключается к розетке, обладает способностью выдерживать нагрузки печи.

Электрическая духовка отличается высоким энергопотреблением. В связи с этим требуется сделать обязательное заземление.

Газовая духовка соединяется с трубой подачи газа с помощью гибкого шланга. В этом случае прибор должен располагаться на расстоянии не менее 1,2 м от сети подачи газа. Но нельзя обойтись и без электроэнергии, потому что электроподжиг и освещение не будут без него работать.

Установка духового шкафа

Современные кухни с техникой, встроенной в мебель, радуют глаз красотой и практичностью. Для монтажа прибора обязательно требуется подготовленная ниша.

Установить выбранную духовку можно двумя способами:

Монтаж любой духовки под столешницей. Сверху крепится встраиваемая плита.
Встроенная духовка ставится отдельно от варочной кухонной панели, размещаясь над уровнем стола. Это позволяет наблюдать за готовкой пищи, упрощает уход, но в этом случае требуется шкаф для ниши.

В автономном режиме установки техники ниша должна иметь определенный размер. Так как сейчас размеры техники стандартны, можно найти модели, которые легко встроить в гарнитур любой кухни.

Подготовительные работы

Для того чтобы техника служила долго и без каких-либо сюрпризов, необходимо правильно подготовить место, где она будет поставлена.

Для начала необходимо внимательно изучить руководство и учесть все особенности места для монтажа.

Если используют встроенную духовку, то нужно выбрать шкаф с нужными размерами, учитывая, что тепло будет излучаться от прибора, не забыть о расстоянии между техникой и стенками кухонного гарнитура.

Теперь подготавливают нишу, в которой будет размещен прибор, для этого вытягивают тумбу со своего места. В задней стенке с помощью электродрели просверливают необходимые отверстия для кабеля или шланга подачи газа. Теперь можно тумбочку возвратить на место и начать подключение духовки.

Монтаж и подключение электрического духового шкафа

Подключение духовки начинается с подготовки ниши для расположения техники. Электрическая плита подключается гораздо проще, чем комбинированная. Она может быть подключена в одну, две или три фазы. Если электрическая сеть имеет напряжение 220 В, рекомендуется использовать первый вариант.

Нужно строго соблюдать критерии безопасности и инструкцию изготовителя. Лучше сделать отдельную разводку под технику. Производители советуют использовать для устройства только указанную мощность. Стоит помнить при подключении о следующих правилах: переключение на выключатель происходит за счет отдельной проводки. Используют винтовые клеммы, чтобы подключить провода.

Порядок работы:

В задней стенке ниши кухонного гарнитура есть отверстие для провода. Туда его нужно протянуть от сети.
Другой край нужно подсоединить к духовке. Назначение клемм, а также схема подключения указаны в паспорте прибора.
Затем нужно открутить заднюю часть защитной панели и подвести к контактам провода ПВС 3 * 6.
Потом поместить фазный провод (серый или коричневый) под клемму с буквой «L».
Поместить нулевой провод (синий) на клемму с буквой «N».
Заземляющий провод (желто-зеленый) помещается под винт со знаком «заземление».
Далее нужно закрепить проволочный зажим и поставить на место контакты защитного чехла.
Затем устройство вставляется в предусмотренное место и закрепляется.
После этого необходимо проверить работоспособность электрической печи, подключив ее к розетке.

Стоит сказать о самой вилке. Кабель имеет три провода, чаще всего зеленоватого или желтоватого цвета с заземлением. Он подключается к клемме заземления. Оставшиеся два провода подключены к двум различным клеммам. Контакты должны быть надежно зажаты. Функциональность устройства проверяется в конце монтажа.

Полезные рекомендации

Если в доме нет проблем с электричеством, то можно обойтись без заземления, но в некоторых зданиях оно обязательно.

В конце еще несколько рекомендаций от мастеров:

Если шнур питания очень длинный, но имеет литой разъем, не стоит обрезать его. Эта деталь имеет гарантию.
Если вилка разборная, можно ее поменять.
Из-за повышенного тепла от прибора нельзя ставить технику рядом с раковиной и обеденным столом.

Как правильно проверить работоспособность техники

И заключительный этап установки любой печи — это проверка ее работы и первый запуск. Нужно просто подключить духовку по инструкции и убедиться, что все работает.

Запускать технику нужно на полную мощность. На датчике указывают температуру и ждут, пока сгорит заводская смазка изнутри духовки. Скорее всего, пойдет дым.

Не нужно бояться, это часто бывает при первом запуске. Печь готова к использованию.

Специалист подробно рассказывает о порядке действий при установке электрического духового шкафа.

Источник: https://vdome.club/obstanovka/tehnika/ustanovka-duhovogo-shkafa.html

Формула шкафа под духовку

Существует два основных вида модулей под духовой шкаф. Причём каждый из них имеет свою дополнительную вариацию. Самый распространённый вид это духовка под варочной панелью. И второй, на мой взгляд более удобный, это духовой шкаф в пенале.

Конструкция шкафа под варочной панелью имеет два варианта — с выдвижным ящиком снизу духового шкафа и с выдвижным ящиком сверху духового шкафа. О плюсах и минусах каждой конструкции расскажу в следующих абзацах.

Конструкция шкафа в пенале, на уровне глаз, имеет вариант с рабочей поверхностью над шкафом и в пенале на уровне глаз без столешницы.О плюсах и минусах каждой конструкции расскажу в следующих абзацах.

Преимущества и недостатки под варочной панелью

При расположении шкафа под варочной панелью создаётся общая зона для приготовления пищи. Особенно актуальна конструкция для экономии пространства на кухне. Несомненный плюс в том, что такая тумба подойдёт для хозяйки с любым ростом.

Минусом, при таком расположении,является работа в согнутом состоянии. Вам придётся постоянно кланяться во время готовки и чистке духового шкафа. Если ваша женщина имеет больную спину, вы останетесь без печёных блюд.

Снизу варочной панели расположена охлаждающая вентиляция. При расположении ящика сверху, под варочной панелью, создаётся риск блокирования этой системы. Если в этот ящик попадёт лист бумаги, его элементарно засасывает и приток воздуха блокируется.

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

Преимущества и недостатки конструкции в пенале

Расположение духовки на уровне груди это комфортная эксплуатация печки. Хозяйка с удовольствием готовит много вкусной пищи. Ей не приходится нагибаться, чтобы заглянуть в шкаф. И уборка не отнимает много сил.

Пожалуй единственным недостатком, при расположении духовки в пенале, является сложность использования для женщин небольшого роста. Опять же, при проектировании мебели на заказ такая проблема легко устраняется.

Следует заострить внимание на усиление горизонта, на котором стоит духовой шкаф. Для этого необходимо прикрутить две планки к боковинам пенала, под несущим горизонтом. Печка имеет приличный вес и без усиления существует риск обрушения конструкции.

Размеры и схема сборки тумбы под духовой шкаф

Размеры духового встроенного шкафа остаются неизменными. Поэтому проектируя тумбу никогда не ошибёшься. Года 2 назад произошла замена петель на дверке шкафа. Теперь она не выпирает снизу при открытии.

Перед Вами стандартная схема сборки тумбы под духовой шкаф. Обратите внимание на внутренние боковины, они обязательны в конструкции — усиливают горизонт. Днище и горизонт на 20 мм короче боковин, для вентиляции шкафа. На схеме не изображён ящик.

Деталировка

600×530 – 1 Днище

568×530 – 1 Несущий горизонт

704×550 – 2 Боковины

88×550 – 2 Опоры под горизонт

477×50– 2 Лобовая и задняя планки ящика

500×50 – 2 Боковые планки ящика

116×596 – 1 Фасад

115×595 – 1 ДВПО Задняя стенка

505×495 – 1 ДВПО Дно ящика

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

Перед Вами стандартная схема сборки пенала с духовым шкафом. В конструкции также присутствуют планки усиливающие несущий горизонт. Горизонты над духовым шкафом короче по глубине на 20 мм. Для свободной циркуляции воздуха.

Деталировка

600×550 – 1 Днище

568×550 – 1 Несущий горизонт

2024×550 – 2 Боковины

60×550 – 2 Опоры под горизонт

568×530 – 2 Горизонты над шкафом

716×596 – 2 Фасад

715×595 – 1 ДВПО Задняя стенка низ

709×578 – 1 ДВПО Задняя стенка верх в паз

Схема сборки тумбы без боковин имеет ряд преимуществ перед другими вариантами. Нет необходимости в усиливающих планках, соответственно шире ящик. Добавляется зазор по бокам от стенок духовки и конечно меньше расход материала.

Деталировка

600×550 – 2 Днище и крышка

88×550 – 2 Боковины

60×600 – 2 Планки для крепления шкафа

509×50 – 2 Лобовая и задняя планки ящика

500×50 – 2 Боковые планки ящика

116×596 – 1 Фасад

115×595 – 1 ДВПО Задняя стенка

537×495 – 1 ДВПО Дно ящика

Необходимая вентиляция

Особенно дотошные заказчики выражают недовольство по поводу лицевого зазора между столешницей и духовым шкафом в 5-6 мм. Такой зазор необходим для правильной работы варочной панели и духового шкафа.

Не все знают, что в варочных панелях существует система охлаждения, она расположена снизу конструкции. Через этот зазор циркулирует необходимый поток. Воздух заходит через расстояние между цоколем и дном тумбы, огибает по заду шкаф и выходит сверху.

Тему розеток для духового шкафа я подробно раскрыл в этой статье. В которой рассказал где и как следует устанавливать розетки для духовки. Указал на частую ошибку. Если Вы планируете установку шкафа, Вам обязательно следует её прочитать.

Заключение

Духовой шкаф на кухне один из важных элементов и следует хорошо продумать его месторасположение. Чтобы в дальнейшем не сокрушаться над принятым решением. Надеюсь моя статья поможет Вам справиться с этой задачей.

Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект в назначенные сроки.

Что бы Вам хотелось добавить к этой статье?

Источник: https://bokovina.ru/sdelat-kuhnyu/shkaf-pod-duxovku/

Шкаф под духовой шкаф: тумба под варочную панель, размеры для встраиваемой техники, установка варочной поверхности в пенал своими руками

Совместное интегрирование кухонной мебели и техники дело непростое, особенно при небольших площадях в домах постройки прошлого века. Вошедшая в моду техника встроенная для кухни позволяет решить две сложные задачи: сэкономить объем и оформить кухню по собственному вкусу.

Производители предлагают большой выбор приборов, что дает возможность создать уникальную комбинацию по стилю, функционалу. Кухонные гарнитуры в продаже могут иметь место для встраиваемой варочной поверхности и отдельный шкаф для духового шкафа или модуль, совмещающий оба элемента.

А вот какая бывает индукционная варочная панель и как её подобрать для себя и кухни. можно увидеть тут.

Разновидности шкафов для варочной панели и духового шкафа

Короб для духового шкафа обязательный элемент на кухне, если духовой шкаф встраиваемого типа. Он может быть установлен в любом месте.

Тумбы и пеналы для духовки

Есть два конструктивных варианта для размещения духового шкафа:

в тумбе под варочной панелью;Тумба для духовки стандартного размера
в шкафу-пенале.

Каждый из этих видов имеет свои преимущества и недостатки.

Короб под варочной поверхностью – это классический вариант.

Положительные стороны такого размещения:

Приготовление пищи сосредоточено в одном месте, что облегчает процесс ухода за устройствами, экономит время и силы повара.
Сохраняется вид стандартной кухонной печи при оригинальном дизайне варочной поверхности и духового шкафа.
Удобно для людей любого роста.

Негативные стороны совмещения:

Приготовление блюд в духовке потребует постоянных наклонов.
Неудобно доставать горячий противень или жаровню.
Мойка внутренней поверхности происходит в согнутом виде.
Попадание воды с печки на электронную систему управления.

При размещении в пенале плюсом будет:

возможность готовить и мыть духовку без наклона;
подбор расположения агрегата соответственно роста куховара;
создание современного кухонного дизайна.

Недостатком может быть непрочность конструкции, на которую поставлен духовой шкаф, вес которого может быть более 30-40 кг.

А вот чем отличается индукционная варочная панель от электрической и какую стоит выбрать, указано тут.

: как установить встроенную варочную поверхность в стол и подключить своими руками

На видео – как происходит установка на месте:

Вопрос со шкафом или тумбой для встраиваемой техники можно решить 4 способами:

купить в комплекте с духовым шкафом или варочной панелью;
приобрести как отдельный элемент кухонного гарнитура;
заказать в мебельной фирме;
сделать самостоятельно.

В первом случае такое происходит нечасто: обычно встраиваемая техника продается без короба или столешницы.

При приобретении мебели необходимо обратить внимание на следующий момент: размеры короба должны превышать параметры духового шкафа на величину не более 15-20 мм.

Это жесткое ограничение, которое необходимо соблюдать, иначе возникнут проблемы во время работы или при установке духового шкафа:

при меньшем зазоре между стенками короба и духовки не будет циркуляции воздуха, что приведет к перегреву устройства;
при большем промежутке возникнут проблемы при монтаже.

При установке электроплиты необходимо предусмотреть подвод электропроводки.

А вот какие существуют плюсы индукционной плиты и по каким параметрам стоит их подбирать, подробно указано в статье по ссылке.

: как выбрать плиту для готовки на кухню – варианты зависимых модулей

На видео – правило выбора зависимой варочной панели и духового шкафа:

Встраиваемая техника не имеет вилки, а подключается сразу в электросеть.

Опора для агрегата должна быть прочной, параллельной полу. Дизайн приобретаемой мебели должен соответствовать стилю кухонного интерьера.

При изготовлении на заказ можно предусмотреть любой вариант, включая угловое размещение. Доверить дело профессионалу предпочтительнее, чем сделать самому, так как при все несложности конструкции установка короба и подключение требует знаний и опыта электрика.

А вот какая плита лучше индукционная или электрическая и по каким параметрам стоит её подбирать, указано тут.

Как выбрать

Встраиваемые варочные плиты и духовые шкафы продаются в комплекте или по отдельности.

По этой причине варочные панели делятся на зависимые и независимые:

у зависимых поверхностей, продающихся в комплекте с духовкой, кнопки управления находятся на дверце духового шкафа;
у независимых – управление расположено на ее поверхности.

Духовые шкафы, предназначенные для встраивания, имеют типоразмеры:

ширину 60, 90, 45 см;
высоту 45, 55 – 60 см;
глубину 50 – 55 см.

В конструкции модуля учитываются размеры варочной плиты: расстояние до стены или других вертикальных поверхностей должно быть не менее 50 мм для циркуляции воздуха, чтобы не вызвать перегрева. Тумба под варочную поверхность и духовку может быть с выдвижным ящиком в верхней или в нижней части.

А вот какая газовая плита лучше для использования и по каким параметрам стоит подбирать, поможет понять данная информация.

На видео – как правильно сделать выбор:

Нельзя крепить плиту над духовкой, лишенной вентиляции.

Установка варочной плиты должна иметь идеально ровную поверхность, чтобы не нарушить ее эксплуатационные характеристики.

Подключение варочной плиты к электропроводке требует профессиональных знаний, так как сечение провода подключения рассчитывается самостоятельно в зависимости от мощности плиты.

Электропроводка должна быть защищена, необходимо установить выключатель для отключения плиты в аварийном состоянии.

При установке встраиваемой духовки необходимо соблюдение следующих правил:

помещение должно быть сухим;
иметь хорошую вентиляцию;
расположение духовки должно обеспечить свободный доступ к элементам управления.

В конструкции короба необходимо учесть ширину, глубину духовки и размер зазора под нижний (верхний) выдвижной ящик.

Если в коробе для духового шкафа имеется задняя стенка, то в ней требуется вырезать отверстие для электрических проводов. Проводка должна соответствовать мощности электроприбора.

При установке газового духового шкафа требуется соединить магистральную линию со шлангом от духовки.

Выполнять подключение должен специалист.

После помещения духовки в короб необходимо отрегулировать ее положение по вертикали и горизонтали и закрепить.

При выборе кухонного гарнитура в первую очередь определяют «начинку»: встраиваемую технику. Предлагаемые модели варочных плит и духовых шкафов смотрятся стильно.

Многообразие предлагаемых функций, габаритов, расцветок, дизайна дает возможность создать кухонную композицию, подходящую под квадратуру помещения и отвечающую запросам и требованиям хозяев.

Встроенная техника размещается в шкафах, что позволяет органично вписать ее в кухонный ансамбль. Очень удобный вариант минимализировать лишние предметы – встроенные розетки в столешницу.

: подключение панели в розетку

На видео – правило подключения панели к сети:

Шкаф для размещения варочной плиты и духового шкафа можно приобрести как элемент кухонного гарнитура. Если такое не предусмотрено, то его изготавливают на заказ или делают собственноручно.

Установка и подключение варочной поверхности и духового шкафа требуют профессиональных знаний по электричеству и газовому хозяйству.

Смотрите также информацию про мини духовку или мини печь и воздуховоды для вытяжки.

Источник: https://ilkitchen.ru/mebel/garnitur/shkaf-dlya-varochnoj-paneli-i-duxovogo-shkafa.html

Расчет короба под духовой шкаф и варочную поверхность

Здравствуйте друзья.

В этой статье мы поговорим о том, как правильно спроектировать короб для установки духового шкафа, и в случае необходимости – варочной поверхности.

В настоящее время, подавляющее большинство кухонных гарнитуров проектируются со встраиваемой техникой, по этому, понимание конструкции подобных модулей очень важно.

Рассматриваемый нами короб имеет два неизменных размера:

Это его ширина, которая равна 600мм
И высота внутреннего проема, которая так же равна 600мм (иногда, проем проектируют высотой 595мм).

От общей высоты короба, зависит лишь размер нижнего выдвижного ящика с фасадом.

Размеры ниши под установку рассматриваемой нами техники всегда можно посмотреть в инструкции к ней.

Итак (смотри статью об эскизе кухни), общая высота этого модуля равна 870мм, толщина столешницы – 28мм, толщина ДСП – 16мм.

Рассчитаем детали модуля:

Горизонт – 600 на 460 (мм) – 1шт.

Бок – 870-28-100-16=726 (мм), где 28мм – толщина столешницы, 100мм – расстояние от короба до пола (высота опор), 16мм – толщина нижнего горизонта.

Бок – 726 на 460 – 2шт.
Горизонт 2 – 600-32=568 (мм), где 32мм – толщина двух боков короба.
Горизонт 2 – 568 на 460 – 1 шт.
Корпусная планка – 568 на 100 – 1шт.

На счет корпусной планки тоже стоит сказать пару слов.

В данном случае, она проектируется одна, причем, располагается на 10мм ниже верхней грани бока (подробнее – здесь).

Это делается для того, чтобы при использовании столешницы толщиной 28мм, варочная поверхность нормально крепилась к столешнице и не упиралась в саму планку (иногда размеры этой техники могут выходить за габариты столешницы по высоте).

Кстати, я часто встречал в сети обучающие материалы, где в рассматриваемом нами коробе корпусная планка вообще не проектируется.

Я считаю такой подход не верным, так как эта планка выдерживает расстояние между боками модуля, и она в любом случае необходима.

Рассчитаем фасад для выдвижного ящика внизу

Размер по высоте, который он перекрывает, равен:

870-28-100-600=142 (мм), где 100мм – высота регулируемых опор, 600мм – внутренний проем короба.

При этом расчете нужно учитывать один нюанс: Для этого фасада, верхний зазор (на перекрываемый им размер по высоте) дается 8-10 (мм).

Дело в том, что духовой шкаф фиксируется в коробе благодаря своим фланцам, расположенным по периметру его лицевой стороны. По этому, верхний горизонт короба эти фланцы частично перекрывают. Именно по этой причине, дается зазор от верхней грани этого горизонта до фасада (для нормальной работы выдвижного ящика).

Давайте дадим этот отступ в 10мм.

В таком случае, рассчитываемый фасад будет иметь высоту:

142-10=132 (мм)

Ширина рассчитывается как обычно:

600-3=597 (мм)

Теперь можно записать его размеры:

Обычно, на такой фронт, ручка не проектируется, так как она будет располагаться слишком низко, и создавать определенные неудобства (просто будет цепляться за ноги).

Для того чтобы фронт можно было открывать без ручки, расположенной на нем, в нижнем горизонте, проектируется небольшой вырез посредине.

Благодаря ему, рассматриваемый нами элемент легко можно зацепить снизу, и открыть.

Хотя, к слову сказать, этот ящик не так часто используется, как другие (в силу того, что он часто имеет небольшую высоту, и положить в него можно только определенные вещи).

Размеры этого выреза могут быть любыми. В нашем случае, они будут такими:

Ширина – 100мм
Глубина – 20мм

Зная размеры фасада для нашего короба, рассчитаем детали выдвижного ящика.

Для этого, узнаем высоту проема (расстояние между горизонтами):

142-32=110 (мм), где 32мм – толщина первого и второго горизонтов.

Дадим зазоры по 10мм сверху и снизу, и получим:

110-20=90 (мм) – это и будет нужная нам высота.

Теперь запишем его размеры:

Деталь 1 – 600-90=510 (мм), где 90мм – сумма двух боков, двух зазоров под направляющие и двух боковых деталей ящика.

Деталь 1 – 90 на 510 – 2шт.
Деталь 2 – 90 на 450 – 2шт (450мм – глубина ящика под направляющую на 450мм).
Дно (ДВП) будет иметь размер – 542 на 450

Так же нужно знать, что глубина духовки такова, то при заднем “нахлесте” столешницы на короб в 100мм (а именно такой (и больше) размер нужно давать на кухни, в состав которых входят подобные модули), в проекции духового шкафа (на стену) не должно быть ничего (розетки, трубы и т.д.), так как шкаф может просто не “стать” в короб.

На фотографии показан вариант, когда на части стены, видимой в проем, находятся розетки, которые потом пришлось убрать.

По этому, эти проблемы нужно решать еще на стадии проектировки кухни, а не тогда, когда она уже почти установлена. Так же, нужно учитывать ровность полов.

Если они не ровные, то нижние модули будут регулироваться, а соответственно, и положение проекции проема нашего короба на стену будет изменяться.

Это все нужно учитывать.

Подобные модули можно еще проектировать таким образом, чтобы выдвижной ящик находился не снизу, а сверху, но об этом мы поговорим в другой раз.

На этом все.

До встречи в следующих статьях.

Источник: http://www.sdmeb.ru/kuxni/raschet-koroba-pod-duxovoj-shkaf-i-varochnuyu-poverxnost.html

Как делать тумбы под духовые шкафы

Встраиваемый духовой шкаф – модель очень удобная. Далеко не всех устраивает вариант, когда духовка располагается под варочной панелью: особенно когда оба агрегата нужно включить одновременно. Независимую же модель можно разместить в любом месте и на любой высоте.

Тумбы под духовые шкафы

Размеры изделия

Начала производству духовых шкафов положили иностранные компании. Это заметно сказалось на габаритах изделия.

Стандартной считается ширина моделей в 90–120 см. Это соответствует европейскому представлению о комфорте.

Однако стандарты российских кухонных гарнитуров совсем иные. Здесь тумба под духовой шкаф и варочную панель имеет ширину в 60 см. В данном случае уступили производители аппаратов и стали выпускать модели с соответствующей шириной. Например, известный производитель товаров для дома Икеа.

Для того чтобы обеспечить простоту монтажа, ширина духовки быть меньше на 1–2 см.

Сегодня можно найти и совсем миниатюрные встраиваемые модели – с шириной в 45 см, и высотой в 60 см. Однако, это скорее пробные образцы. Как правило, даже при ширине в 45 см, высота остается стандартной – 85 см.
Глубина в большинстве изделий составляет 50–55 см.

Тумба под встраиваемый духовой шкаф обычно оборудуется выдвижным ящиком для хранения противней, посуды и прочего.

Материалы и инструменты

Тумба под духовой шкаф своими руками – вполне реальная задача. Никаких особых сложностей здесь нет. Для ее изготовления понадобится следующее:

фанера или ЛДСП толщиной в 16–18 мм;
столешница толщиной в 28 мм или больше;
ножки;
мебельные конфирматы, шканты и саморезы;
направляющие;
электродрель;
столярный клей.

Расчеты кухонной тумбы

Как правило, в инструкции к духовке имеются данные не только по габаритам самой модели, но и требования к установочной нише. Этим стоит воспользоваться при расчетах.

Тумба под духовой шкаф размеры имеет равные параметрам установочной ниши плюс толщина используемого материала.

По сути, она представляет собой короб с двойным дном – горизонтами 1 и 2 и горизонтальной перекладиной наверху – корпусной планкой.

Последняя требуется для нормального крепления варочной панели к столешнице. К тому же эта деталь выдерживает расстояние между боковинами, что тоже немаловажно.

Сначала необходимо сделать расчеты, затем из листов ДСП или МДФ вырезают следующие детали:

боковины – сумма высоты ниши, толщины столешницы и высоты ножек – 2 шт;
горизонт – то есть, дно, размеры равны точно параметрам установочной ниши – глубине и ширине – 2 шт;
корпусная планка – ее длине равна ширине ниши, а собственная ширина ее не превышает 100 мм.

Задняя стенка выдвижного ящика, как правило, в деталировку не входит: она изготавливается из обрезков ДВП. Обычно ее высота не превосходит 100 мм.

Детали выдвижного ящика рассчитываются остаточным методом. Сделать это несложно:

высота фасада равна разности высоты кухонной тумбы, высоты ножек и толщины первого горизонта. Фасад его не перекрывает из-за особенностей установки духового шкафа. Ширина соответствует 60 см за вычетом 3 мм. Как правило, здесь нет ручки: чтобы им было удобней пользоваться, на втором горизонте делают выемку;
боковые детали по длине равны глубине тумбы за вычетом зазоров, а по высоте – расстоянию между двумя горизонтами за вычетом зазоров;
длина задней стенки учитывает толщину обоих боковин и толщину направляющих.

ДСП или МДФ можно нарезать по размерам в мастерской: на профессиональном оборудовании выкройка займет куда меньше времени, а точность гарантирована. К тому же в большинстве случаев здесь же детали кромкуют – закрывают торцы меламиновой планкой. В противном случае операцию придется выполнять своими руками.

Сборка изделия

Кухонная тумба под духовой шкаф и варочную панель собирается на конфирматы или шканты. Крепление последних дублируется клеем. Отверстия под них высверливаются заранее.

Допускается крепление на саморезы.

Сначала нужно собрать сам короб – боковины и горизонтали.
Затем закрепить корпусную планку, опуская ее на 10 мм от края боковины.
Ко дну изделия нужно прикрепить саморезами ножки.
Если выдвижной ящик решено сделать, то,прежде чем устанавливать первый горизонт,на стенках крепят направляющие – шарнирные или телескопические.
Устанавливают заднюю стенку.
Собирают изделие и устанавливают на направляющие.

Тумба под духовой шкаф своими руками готова. На фото можно видеть изделие, ничем не уступающие даже известным маркам, наподобие Икеа.

Источник: http://www.duhovka.vyborkuhni.ru/vybrat/tumby-pod-duhovye-shkafy

Детали духовки: подробное руководство

Существует множество деталей духовки, которые работают вместе, обеспечивая надежную работу и быстрое приготовление каждого блюда. С помощью этого руководства вы узнаете о деталях, которые питают вашу духовку, и ознакомьтесь с сменными деталями духовки марки Maytag.

Перечень деталей духовки

Ознакомьтесь с основными частями, из которых состоит духовка, и узнайте, как они работают. Все газовые, электрические плиты и настенные духовки Maytag ^® рассчитаны на долговечность и изготовлены из надежных деталей, которые каждый раз помогают вам получать отличные результаты. Точные детали зависят от модели и марки.

1. Жарочный элемент

Жарочный элемент вашей духовки обычно располагается в верхней части духовки и обеспечивает высокую температуру от 500 до 550 °F. Для получения быстрых результатов и насыщенного вкуса жарка лучше всего подходит для приготовления тонко нарезанного мяса, такого как лосось, стейк и курица, или для обжаривания овощей и запеканок.

2. Решетка для духовки

Решетки для духовки являются неотъемлемой частью любой духовки и позволяют гибко настраивать их для выпекания, жарки и жарки. Расположение подставок ближе или дальше от нагревательных элементов может повлиять на то, как готовятся продукты и как вы используете духовку.

3. Пекарский элемент

Пекарские элементы обеспечивают всесторонний нагрев и могут располагаться сверху, снизу, а иногда и сзади камеры печи. Эти части газовых и электрических духовок обычно работают при умеренных температурах от 250 до 375 ° F и идеально подходят для выпечки, макаронных блюд, запеканок и многого другого.

4. Лампочка и сборка

Эта часть духового шкафа обеспечивает удобное освещение внутри духового шкафа, чтобы видеть пищу во время ее приготовления. Обратитесь к руководству пользователя для получения конкретных инструкций по замене лампочки вашей духовки и необходимой мощности. Некоторым светильникам для духовки требуется галогенная лампа мощностью 40 Вт, например, эта газовая плита марки Maytag.

5. Скрытый противень для выпечки

Скрытый противень для выпечки представляет собой часть духовки, которая запечатана под дном духовки для защиты от капель и разливов, как в этой газовой плите Maytag ^®.

6. Вентиляционная трубка

Печи выделяют тепло и влагу через вентиляционную трубку для надлежащей циркуляции. Эти части печи обычно расположены в верхней части камеры печи.

7. Конвекционный вентилятор

Если у вас есть конвекционная печь, конвекционный вентилятор расположен в задней части камеры духовки и обеспечивает циркуляцию воздуха для равномерной температуры и быстрых результатов, как в Maytag 9.Газовая плита 0007 ® с истинной конвекцией.

8. Лопасть вентилятора

Лопасть вентилятора является частью конвекционного вентилятора и помогает циркулировать воздуху внутри конвекционной печи.

9. Конвекционная перегородка

Конвекционная перегородка закрывает конвекционный вентилятор и обычно располагается в задней части печи.

10. Запальник газовой духовки

Эта часть газовой духовки зажигает нагревательную горелку и расположена в задней части духовки рядом с трубками горелок.

11. Ящик для подогрева

Выдвижной ящик для подогрева может быть расположен в нижней части вашей плиты, но только в некоторых моделях, и помогает сохранять ваши блюда теплыми и готовыми к подаче. Некоторые модели Maytag ^® оснащены настройкой Keep Warm ^™, которая управляет этим непосредственно внутри печи.

12. Дверца духовки

Дверца духовки позволяет заглянуть внутрь духовки, не открывая ее на плитах и настенных духовках Maytag. Это помогает предотвратить колебания температуры во время выпекания, запекания или жарки.

Maytag

^® Оригинальные запасные части для духовки

Если ваша духовка не нагревается или не поддерживает температуру, возможно, ее необходимо отремонтировать. Найдите стенную печь Maytag ® и запасные части, которые вам нужны, или посетите Справку по продукту Maytag для получения дополнительной поддержки и обслуживания, чтобы поддерживать максимальную производительность вашей печи.

Детали для магазина внутри духовки

Решетки для тяжелых условий эксплуатации

Лампочка

Детали для приготовления пищи для магазинной духовки

Обычный нагревательный элемент

Истинная конвекция с третьим нагревательным элементом

Конвекционный вентилятор

Igniter

Клапан

ОБЛАСТИ ДВЕР ДВЕР/Экстерв.

Ручки

Пружина дверцы

Приготовление пищи с десятилетней надежностью

На все настенные печи и плиты Maytag ^® распространяется 10-летняя ограниченная гарантия на запасные части ² на элементы и камеру духовки, а также на стеклянную варочную панель или конфорки варочной панели, конфорки духовки и чугунные металлические решетки.

Подробнее Maytag

^® Настенные духовые шкафы и плиты

Настенные духовки и плиты Maytag ^® разработаны, чтобы помочь вам быстро приготовить обед благодаря таким функциям, как Power Preheat и Power™ Burners. Благодаря прочным деталям, способным выдерживать серьезный износ, Maytag гарантирует вам каждый день надежные результаты.

МГТ8800ФЗ MGR7700LZ MER6600FB MGR6600FB MEW9627ФЗ MEW9527FZ

Узнайте больше о духовых шкафах и плитах

Electric: What’s the Difference?»>
Газовая плита против. Электричество: в чем разница? Что лучше: газовая или электрическая плита? Наше руководство по газовым и электрическим плитам поможет вам узнать плюсы и минусы каждого прибора, чтобы помочь вам сделать выбор.
Лучшие настенные печи для вас 2021 Какая настенная печь лучше всего подходит для выпечки, жарки и других кулинарных нужд? Наш гид поможет вам найти лучшую духовку Maytag® для вашей кухни.
Лучшие плиты и плиты 2021 года Не знаете, какой кухонный гарнитур лучше всего подойдет для вашего дома? Это руководство от Maytag поможет вам найти лучшие газовые и электрические плиты для приготовления пищи и выпечки.

Была ли эта статья полезной? Пройдите его по телефону

_{1. Двойное тестирование срока службы при среднем использовании.
2. Посетите сайт maytag.com для получения информации о гарантии.}

Товар добавлен в список сравнения, вы можете найти его в конце этой страницы

СРАВНИТЬ Удалить все

Невозможно добавить в корзину

Добавлено в корзину

Подтвердить корзину

Модель:

Цвет:

Количество:

Подпишитесь, чтобы получать :

Итоговая цена:

Перейти в корзину Продолжить покупки

СМОТРЕТЬ ДЕТАЛИ ПРОДУКТА Продолжить покупки

Части духовки: краткое руководство

Вас интересуют различные газовые или электрические части вашей духовки, которые помогают вам готовить, жарить и выпекать? Это руководство поможет вам узнать больше о решетке духовки, элементах для жарки, элементах для выпечки и других частях духовки, их расположении и функционировании. Ниже вы также найдете ответы на некоторые распространенные вопросы о запасных частях и аксессуарах для вашей духовки или плиты Whirlpool ^®. Обязательно ознакомьтесь с руководством пользователя для получения информации о конкретной модели.

Из каких частей состоит печь?

Когда пришло время для замены деталей печи?

Какие детали духовки можно использовать с прибором Whirlpool ^®?

Могу ли я самостоятельно заменить детали печи?

Из каких частей состоит печь?

Выберите деталь духовки, чтобы узнать больше.

1. Элемент бреда в духовке

5. Конвекционная печь
Лезвие вентилятора

9. Вентиляционная трубка в духовке

2. Стеллажа для духов элемент

7. Лампочка духовки

4. Вентилятор конвекции духовки

8. Скрытый противень духовки

Выберите часть духовки, чтобы узнать больше.

1. Элемент духовки

2. Решетка для духовки

3. печь запекать элемент

4. Конвекционный вентилятор духовки

5. Конвекционная печь вентиляционное лезвие

6. Конвекционная печь Пева

7. Лас -лампочка печи

8. Скрытый лот печи

9. в духо вентиляционная трубка

10. Запальник газовой духовки

1. Жарочный элемент

Элемент жарки обычно находится в верхней части камеры духовки и обеспечивает прямой нагрев верхней части пищи для жарки. Если жарочный элемент вашей духовки не включается или вы видите какие-либо признаки видимых повреждений, возможно, вам придется вызвать специалиста по обслуживанию. Дополнительные советы по устранению неполадок см. в руководстве пользователя.

2.

Решетка для духовки

Решетка духовки удерживает посуду и формы для выпечки внутри духовки и может перемещаться вверх или вниз перед приготовлением. Сломанная или неровная решетка духовки может помешать правильному приготовлению пищи.

Совет по уходу : Регулярная чистка противней духовки может предотвратить появление неприятных запахов на кухне и нежелательных привкусов пищи.

3. Запекать элемент

Пекарский элемент вашей духовки является основным источником тепла для большинства функций духовки. Расположенный в нижней части духовки элемент выпечки также часто используется для функции самоочистки в самоочищающихся духовках. Как и в случае с элементами для жарки, если элемент для выпечки вашей духовки не включается, вы можете вызвать специалиста по обслуживанию. Дополнительные советы по устранению неполадок см. в руководстве по эксплуатации и уходу за духовкой.

4. Конвекционный вентилятор

Если ваша модель оснащена конвекцией, ее конвекционный вентилятор обеспечивает циркуляцию теплого воздуха вокруг камеры духовки, что способствует равномерному приготовлению пищи. Конвекционный вентилятор обычно находится на задней стенке конвекционных печей, которые отличаются от обычных печей. Если вы подозреваете, что ваш вентилятор конвекции не работает или может работать неправильно, обратитесь к специалисту по обслуживанию.

5. Лопасть вентилятора

Если ваша модель духовки оснащена конвекцией, лопасть вентилятора является частью конвекционного вентилятора вашей духовки и помогает вентилятору создавать поток воздуха по всей духовке. Если кажется, что лопасть вентилятора вашей духовки не работает должным образом в режиме конвекции, вам следует обратиться к специалисту по обслуживанию для дальнейшей диагностики и ремонта.

6. Конвекционная перегородка

Если ваша модель оснащена конвекцией, конвекционная перегородка вашей духовки закрывает конвекционный вентилятор, обычно расположенный на задней стенке камеры духовки. Если вы подозреваете, что проблема с конвекционной перегородкой вашей духовки, обратитесь к специалисту по обслуживанию.

7. Лампочка и сборка

Лампочка и узел обеспечивают освещение внутри духовки и часто находятся в верхней части. Если свет вашей духовки не включается, ознакомьтесь с руководством по использованию и уходу за духовкой, чтобы получить дополнительные инструкции для вашей конкретной модели.

8. Скрытый противень для выпечки

Если в вашей модели духовки есть скрытый противень для выпечки, он обычно располагается в нижней части духовки. Скрытый противень для выпечки защищает нагревательный элемент вашей духовки от разливов и капель во время приготовления. Если вы видите какие-либо вмятины, трещины или другие видимые повреждения на скрытом противне для выпечки, вы можете обратиться к специалисту по обслуживанию.

9. Вентиляционная трубка

Ваша печь выпускает тепло и влагу через вентиляционную трубку, которая обычно находится в верхней части камеры печи. Если вы подозреваете, что в вентиляционной трубке вашей духовки возникли проблемы, обратитесь к специалисту по обслуживанию.

10. Запальник газовой духовки

Запальник газовой духовки, которого нет в электрических духовках, зажигает нагревательную горелку духовки. Обычно он расположен внутри духовки рядом с трубкой горелки сзади. Проконсультируйтесь со специалистом по обслуживанию о проблемах с зажигателем газовой духовки вашей духовки.

Как я узнаю, что пришло время для замены деталей печи?

Если ваша печь не работает должным образом или постоянно отображает сообщение об ошибке, возможно, пришло время заменить одну или несколько деталей печи. Обратитесь к руководству пользователя или на веб-сайт справки по продуктам Whirlpool для получения дополнительных советов по устранению неполадок, которые помогут вам определить проблему с вашей духовкой. Если проблема не устранена, рассмотрите возможность обращения к специалисту по обслуживанию. Вы можете заказать техническое обслуживание духовых шкафов и плит Whirlpool ^® непосредственно через наш веб-сайт.

Какие детали духовки можно использовать с прибором Whirlpool

^®?

Для ремонта духовки мы рекомендуем использовать только запасные части Whirlpool ^® для конкретной модели духовки. Использование запасных или ремонтных деталей, отличных от Whirlpool ^®, в вашей духовке может привести к повреждению, на которое не распространяется гарантия вашего производителя.

Могу ли я самостоятельно заменить детали печи?

В зависимости от детали, которую необходимо заменить, и вашего опыта в ремонте, вы можете обратиться к специалисту по обслуживанию или попытаться отремонтировать духовку самостоятельно. Наш сайт запчастей и аксессуаров для бытовой техники может помочь вам оценить уровень навыков, необходимых для замены конкретной детали. Мы рекомендуем запланировать ремонтные услуги для любого проекта за пределами вашего уровня опыта.

Дополнительные способы ухода за духовкой

Что такое бройлер и как его использовать?

Задумывались ли вы когда-нибудь, как рестораны добиваются идеальной обугленной отделки мяса, овощей и выпеченного в духовке хлеба?

Зачем калибровать духовку?

Иногда духовые шкафы «предназначены» для работы при более низких или более высоких температурах, чем указано, для повышения производительности.

Можно ли положить алюминиевую фольгу в духовку?

На первый взгляд вопрос кажется странным. В конце концов, во многих рецептах рекомендуется накрывать или заворачивать пищу в алюминиевую фольгу во время ее приготовления.

домашнее сердцебиение

Готовы к дополнительным советам, домашним лайфхакам и руководствам по приборам?

Просмотреть все статьи

Была ли эта статья полезной? Передайте его на

Garland / U.S. Range C836-9 Natural Gas 36″ Wide 2-Hot Top Горелки шириной 18″ со стандартным основанием печи Сверхмощный C836 Cuisine Series Gas Restaurant, 105 000 BTU

Garland / U.S. Range C836-9 Natural Gas 36″ Широкие 18-дюймовые конфорки с двумя горячими верхними секциями и стандартным основанием духовки Сверхмощный газовый ресторан C836 серии Cuisine, 105 000 БТЕ

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Меню

Моя тележка

Поиск

Меню

Аккаунт

Посмотреть похожие товары на складе. Готов к отправке!

Просмотрите весь наш ассортимент

Смотреть больше продуктов

Товар Перейти в конец галереи изображений

Перейти к началу галереи изображений

Спецификация Технические характеристики

Вес отгрузки	590 фунтов
Производитель	Гирлянда / Диапазон США
Номер модели	С836-9
Деталь производителя №	С836-9
Опасный материал	№
Негабаритные перевозки	№
Тип	Газовые плиты для ресторанов
Высота	42 дюйма
Ширина	36 дюймов
Глубина	39 3/8 дюйма
Основной материал	Нержавеющая сталь
Цвет	Серебро
Количество горелок с горячим верхом	2
Тип горелки	Горячий верх
Ширина секции горячего верха	18 дюймов
Количество печей	1
Тип печи	Стандарт
Внутренняя высота духовки	13 1/2 дюйма
Внутренняя ширина духовки	26 1/4 дюйма
Внутренняя глубина духовки	29 дюймов
Тип управления духовкой	Термостат
Диапазон температур духовки	от 150 до 500 градусов по Фаренгейту
Перечислен NSF	Да
Сертификат CSA Design	Да
Сертификат CSA Blue Flame	Да
Тип установки	Отдельностоящий
Высота ножек	6 дюймов
Мощность	Газ
Тип газа	Природный газ
Соединение входа газа	1 1/4″ NPT
Горелка с горячим верхом BTU	32 500 По разделу
Духовка БТЕ	40 000 на печь
Общая единица БТЕ	105 000
Линейка брендов	C836 Кухонная серия

Посмотреть все Характеристики

Описание

Стандартный духовой шкаф ресторанной серии C836 Cuisine имеет внутреннюю часть из нержавеющей стали со съемным дном из фарфора. Внутренняя часть стандартной духовки имеет размеры 26 1/4 дюйма в ширину, 29 дюймов в глубину и 13 1/2 дюйма в высоту. Духовка работает с термостатом для установки температуры в диапазоне от 150 до 500 градусов по Фаренгейту и отличается повышенной прочностью. дверная ручка Keep Cool».

Внутренняя часть духового шкафа этой ресторанной серии полностью изолирована, духовой шкаф оснащен 6-дюймовым задним кожухом и прочно стоит на 6-дюймовых ножках из нержавеющей стали с регулируемыми ножками.

Этот газовый ресторанный ряд C836-9 C836 Cuisine работает на природном газе и работает со скоростью 32 500 БТЕ/час на горелку Hot Top шириной 18 дюймов и 40 000 БТЕ/час на стандартную печь, что в сумме составляет 105 000 БТЕ/час с газовый коллектор 1 1/4 дюйма NPT.

Эта серия газовых ресторанов внесена в список NSF по безопасности, а также сертифицирована CSA Design и Blue Flame для продуктов, работающих на газе.

C836-9 — это серия ресторанов C836 Cuisine шириной 36 дюймов с газовым двигателем от Garland / U. S. Range с 3 конфорками Hot Top шириной 12 дюймов сверху, каждая с мощностью 25 000 БТЕ/ч на тарелку, и одной Стандартное основание духовки.

Серия Garland / U.S. C836-9 Характеристики

Ширина 36 дюймов Серия C836 Cuisine для ресторанов
Основной материал: нержавеющая сталь
Тип газа: природный газ
Конфигурация: Верхние конфорки со стандартным основанием печи
Горелка с горячим верхом БТЕ: 32 500
Количество горелок с горячим верхом: 2
Внутренние размеры стандартной печи: ширина 26 1/4 дюйма, глубина 29 дюймов, высота 13 1/2 дюйма
Количество печей: 1
Стандартная печь БТЕ: 40 000
Полностью изолированная внутренняя часть печи
Диапазон температур печи: от 150 до 500 градусов по Фаренгейту
Прочная ручка дверцы духовки с функцией сохранения температуры
Всего БТЕ: 105 000
Газовый коллектор 1 1/4″ NPT
6-дюймовые ножки из нержавеющей стали с регулируемыми ножками
внесен в список NSF
Задний кожух 6 дюймов
Сертификат CSA Blue Flame для продуктов, работающих на газе
Сертифицирован CSA Design для продуктов, работающих на газе

Гирлянда / серия США C836-9 Преимущества

Прочная конструкция из нержавеющей стали
Большие удобные ручки управления сочетают скорость с точным и равномерным регулированием температуры

Габаритные размеры:
Высота: 42″
Ширина: 36″
Глубина: 39 3/8″

Внутренние размеры духовки:
Внутренняя ширина духовки: 13 1/2″ 2
Духовка /4″
Внутренняя глубина духового шкафа: 29 дюймов

Посмотреть все Описание

Поскольку этот товар не хранится на нашем складе, время обработки, транспортировки и наличие на складе могут различаться.
