Как сделать раскладку плитки без ошибок?
Большинство ошибок при укладке плитки происходит из-за неверной раскладки. В случае с облицовкой поговорка «сто раз отмерь, один раз отрежь» очень актуальна – достаточно одного некрасивого стыка, чтобы испортить все впечатление от работы.
Виды раскладок
В большинстве случаев используют диагональную или горизонтальную укладку, но встречаются и более экзотические разновидности.
- Горизонтальная – классический вариант подходит для пола и для стен. Её применяют как профессионалы, так и новички. Дальше в статье основное внимание мы уделим именно этому способу раскладки, так как он является самым популярным.
- Диагональная – чаще применяется на полу, но возможно её использовать и на стене. При такой раскладке возрастает количество угловых обрезков, поэтому ее реже используют при укладке своими руками.
При использовании диагональной раскладки на стене под первым рядом рекомендуется разместить направляющую под углом 45 градусов к полу. Подробнее про укладку плитки в ванной комнате на стены читайте в отдельной статье.
- Со смещением – тут используется принцип кирпичной кладки. Каждый ряд смещается на половину плитки относительно предыдущего. Для этого способа нужен прямоугольный кафель. На полу такая раскладка не всегда смотрится уместно, пол становится слишком «активным» и отвлекает внимание на себя. На стенах раскладка в разбежку более органична, особенно, если ее использовать, чтобы акцентировать внимание на отдельной стене или на участке стены.
- «Елочка» имитирует раскладку деревянных ламелей паркета, который традиционно использовался в домах сталинской постройки. Такой способ применяют редко и только при напольной укладке.

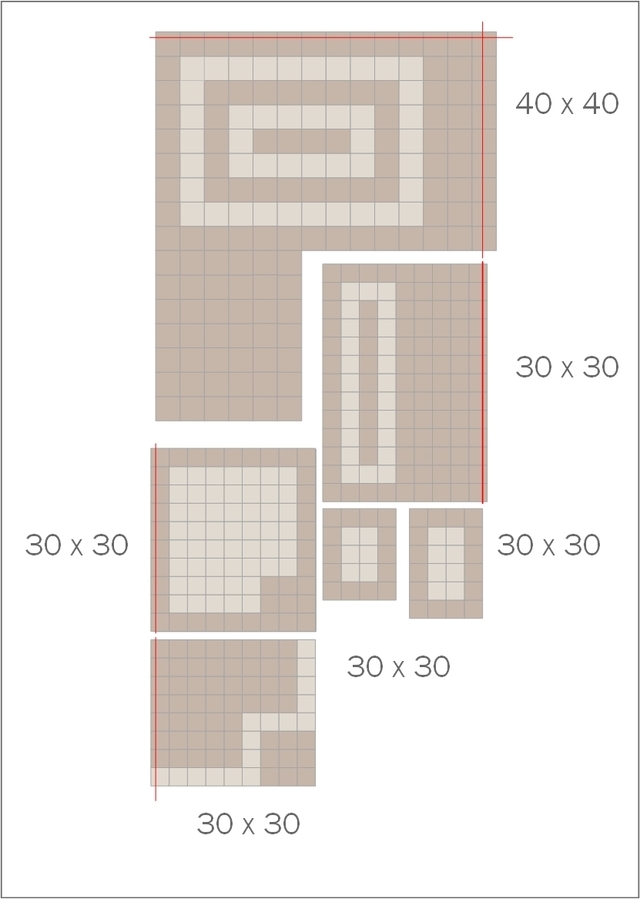

- Кафель разного размера – эту раскладку еще можно назвать модульной или комбинированной. Для нее используют элементы разного размера, которые при этом должны собираться в большие квадраты. Обычно такую раскладку закладывает производитель, самостоятельно подобрать кафель, чтобы он сочетался по формату и визуально, сложно.
Числа Фибоначчи
Для комбинации плиток разных размеров можно использовать принцип чисел Фибоначчи.
Типы плитки и их практическое использование
Производители кафеля выпускают плитку в рамках коллекции. Это собрания элементов, которые соответствуют единому стилистическому образу помещения.
- Фоновая плитка – основной компонент любой коллекции, такой тип обычно стоит дешевле других. При желании можно отделать помещение только фоновой плиткой и не использовать других элементов. Также в некоторых коллекциях предусмотрено несколько вариантов фона. Интересных сочетаний можно добиться, комбинируя однотонный кафель из разных наборов.
При производстве плитки существует такое понятие, как партия. Если светлый фоновый кафель относится к одной коллекции, но при этом из разных партий, то он может незначительно отличать по цвету и по тону. Это будет бросаться в глаза, когда два такие изделия окажутся рядом на стене. Поэтому при ремонте рекомендуется закупать плитку из одной партии. С другой стороны, можно сделать использование близких по тону элементов «изюминкой» помещения.
- Плитка с декором – эти изделия обычно покупают штучно. На них может присутствовать рельеф, рисунок или текстура. Их вставляют между фоновым кафелем, что позволяет создать яркий акцент. Производители обычно рекомендуют определенный способ раскладки элементов с декором, но в некоторых случаях приходится менять раскладку из-за особенностей помещения.
В маленьких санузлах, где все пространство занято полками, сантехническим оборудованием и вещами, использование плитки с декором не всегда имеет смысл, так как они будут скрыты. Не стоит резать декоративную плитку или размещать так, чтобы из-под шкафчика торчала его часть.
- Бордюры – узкие элементы, которые выкладывают вдоль ванной, раковины или зеркала. Бордюры, как и декоры не являются обязательными, их часто используют для создания на стене ярких кантов.
При раскладке бордюра сразу планируйте, чтобы он получился непрерывным. Не врезайте в него розетки, не прячьте за шкафчиками и стиральными машинами. В противном случае лучше отказаться от использования бордюрной плитки.
Сочетания разных типов плитки
- Панно. Его размещают в фокусной точке всего помещения — над ванной, на стене напротив входа. Для этого подойдут яркие плитки с декором. В некоторых коллекциях из отдельных кусочков можно собрать изображение.
Пэчворк
Для панно не обязательно подбирать керамику из одной коллекции. Можно собрать в одном месте плитки с разными узорами и получить интересное сочетание цветов и текстур. Такой метод называется пэчворк. Главное тут не переборщить с количеством декора относительно фона. Некоторые производители сами выпускают наборы плиток под такой способ отделки.
- Случайные акценты. Современный дизайн уже давно не строится на украшениях и декоративных узорах, выразительными могут быть простые геометрические фигуры. Плитка сама по себе уже имеет правильную форму и этим можно воспользоваться. В случайных местах можно разместить яркие цветовые акценты. При это можно не использовать элементы из одной коллекции, а взять фоновый кафель из разных наборов.
- Сочетание плитки со штукатуркой. Керамику в этом случае размещают только во влажных зонах. Остальную часть комнаты штукатурят и красят влагостойкой краской. Правда поверхности, которые не закрыты плиткой, будут иметь меньший срок службы. По этой причине покраску надо будет периодически повторять.
Ещё один способ раскладки предполагает разделение помещения по горизонтали на кафельную и окрашенную части. Такое решение делают ради эстетики в ущерб эксплуатации. Предотвратить случайное попадание влаги практически невозможно, а поэтому придётся периодически обновлять покраску. Не стоит гнаться за смелыми дизайнерскими проектами, высота кафеля должна быть выше раковины на 10 — 15 см. Зону вокруг душа лучше полностью облицевать.
- Раскладка по принципу темный низ, светлый верх. Две зоны выкладывают из кафеля разного цвета их разделяет кант по периметру помещения. Контрастная полоса должна проходить выше раковины и ванны. Кант можно выложить плиткой с декором или бордюрами.

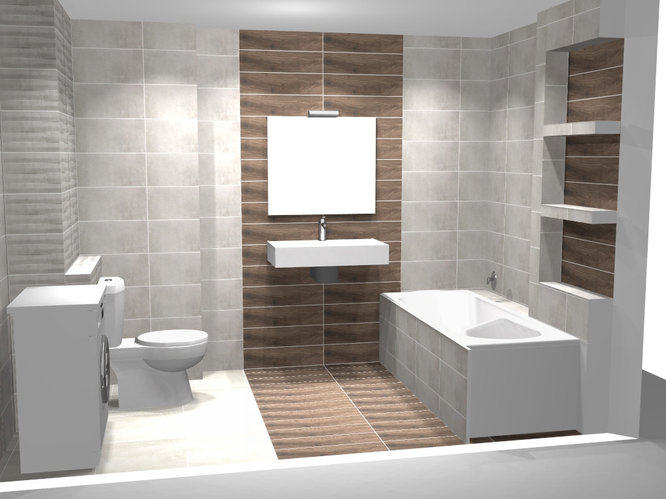

- Вертикальный акцент позволяет визуально увеличить помещение. Обычно делают несколько полос отличных по цвету. Проблема у этой раскладки в том, что в большинстве помещений сложно применить вертикальную ориентацию. Особенно, если стена уходит от прямого угла.
- Акцентированная стена. На одну сторону кладут плитку с другим цветом, а иногда и с другой фактурой.
- Выделение угла.В этом случае акцент ставят на смежных стенах, примыкающих друг к другу. Такую зону можно сделать вокруг душевой кабины или ванной.
Иногда часть стены объединяют с полом. Для этого на плоскостях используют плитку одинаковых цветов. У производителя коллекции должны быть одинаковый по орнаменту настенный и напольный кафель.
Варианты раскладок

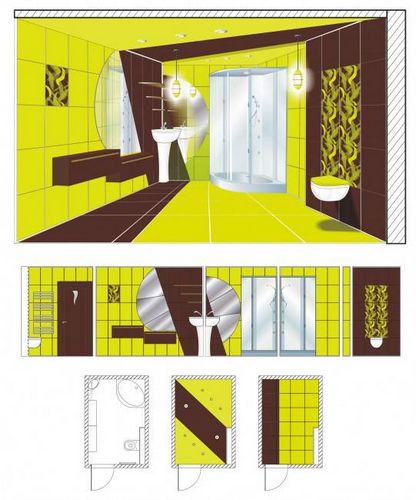

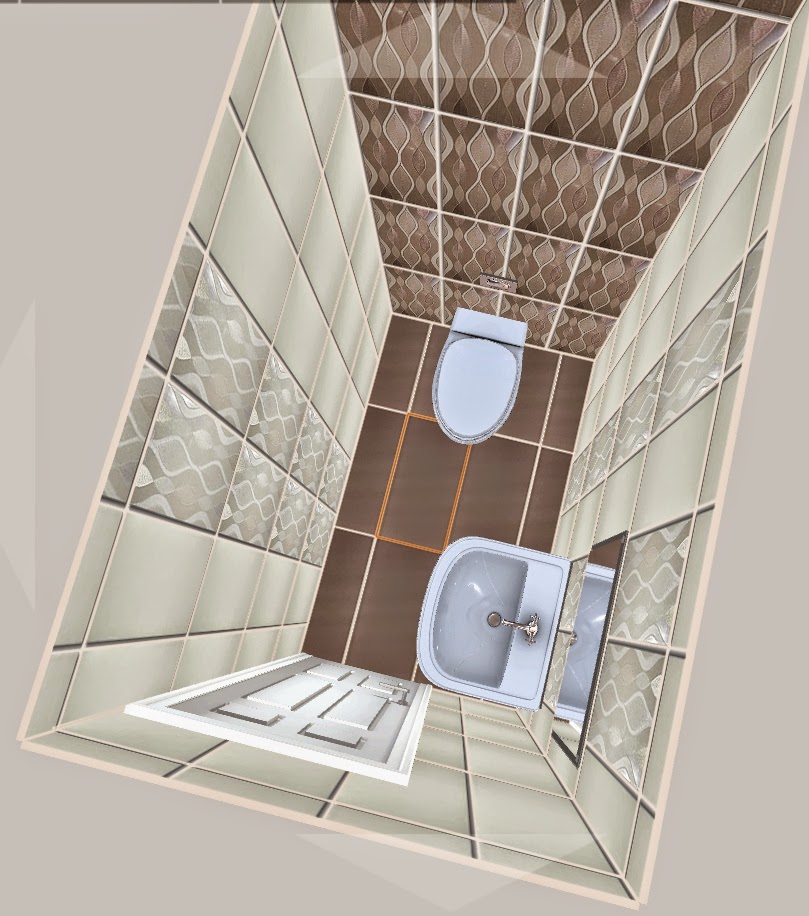

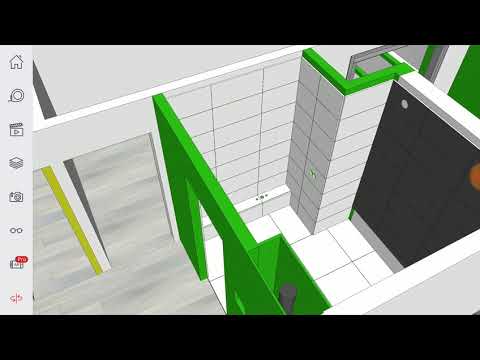

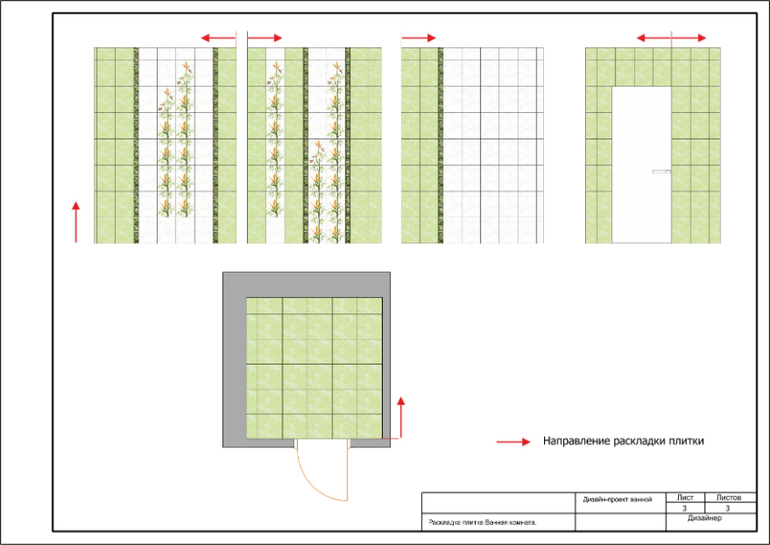

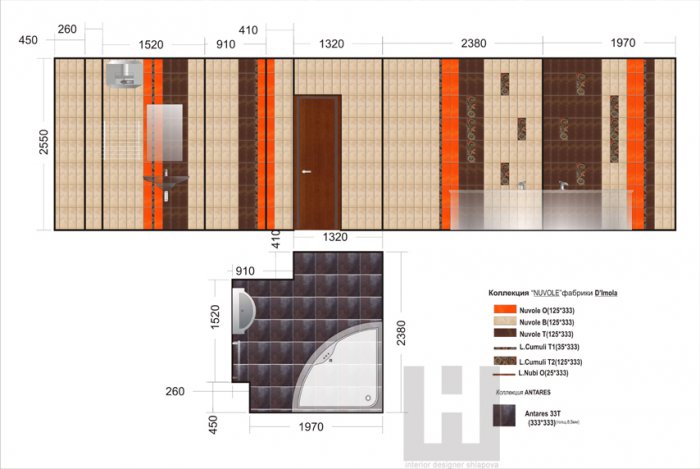

Перед началом укладки кафеля на раствор нужно нарисовать примерную схему раскладки. На этом этапе сразу планируют, как и где будет обрезана плитка.
Раскладка для стены
Кладку настенной плитки начинают со второго ряда, первый – обычно состоит из подрезанного кафеля, поэтому его приклеивают в самом конце. Раскладку начинают от угла. Часто на этом этапе допускают ошибки: цельную плитку выставляют по центру, а в углах вставляют обрезки меньше половины кафеля. Иногда у одного угла кладут цельную плитку, а у другого – вставляют обрезанную. Такая раскладка тоже является ошибочной.
При правильной раскладке надо переместить цельные элементы в центры и убрать один ряд, тогда по краям стены не будет коротких обрезков.
Про резку плитки читайте в отдельной статье.
Раскладка на узкой стене
В некоторых помещениях встречаются стены, где умещается ряд только с одной целой плиткой. В этом случае не стоит перемещать в центр одинарный кафель, потому что подрезки окажутся маленькими и некрасивыми. Правильнее действовать, как и при обычной стене, убрать одну целую плитку из ряда со смещением в центр. В этом случае у нас получится два обрезанных элемента.
В некоторых ситуациях применить такую раскладку нельзя. Это происходит, когда нам обязательно нужно выложить целые плитки на узкий участок. Например, если в стене скрыт замаскированный ревизионный люк. Кафель обычно наклеивают на его крышку. Располагать вертикальный шов в центре крышки не очень правильно с эстетической точки зрения. Поэтому нам нужно подогнать раскладку так, чтобы целый элемент занял это место. Подрезки получаются небольшими, но это вынужденное решение.

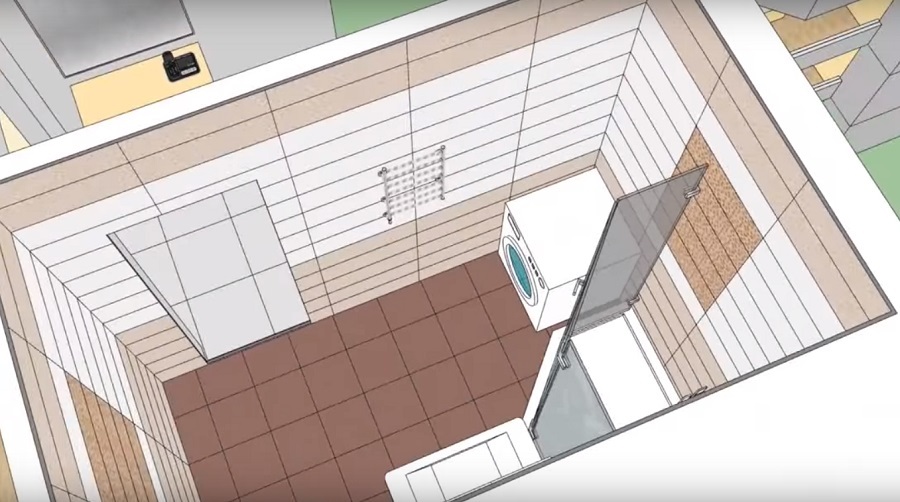

Раскладка напольной плитки
На полу кафель раскладывают в зависимости от ориентации. Диагональную выкладывают от центра, а горизонтальную от углов.
Большинство помещений имеет неправильную форму, чтобы найти центр, можно воспользоваться несколькими простыми схемами. В прямоугольной комнате надо провести перпендикуляры от центров стен, место пересечения линий окажется в центре. Если помещение имеет форму многоугольника, то можно провести линию между двумя углами и опустить на него перпендикуляр от угла или стены. Середина этого отрезка будет центром.
Для напольной плитки можно использовать такой же принцип, как и для настенной, но ориентация уже будет зависеть от размещения объектов в помещении.
- Если последний обрезок получается меньше половины кафеля, то весь ряд смещаем в центр и убираем одну плитку.
- Для санузла с душевой кабиной и ванной принцип раскладки будет отличаться. Если в ванной комнате низ чаши скрыт экраном, то это место визуально является крайней частью пола в помещении. Плитка может заходить под ванную — мы фактически должны видеть больше половину кафеля без обрезки. Размер кусочка у стены не имеет значения, так как мы его не увидим. У входной двери еще одно важное место. Тут желательно разместить целую плитку или обрезок больше половины.
- В душевой будет другой принцип раскладки, так как пол везде на виду. В этом случае надо использовать стандартный способ с уменьшением ряда.
- В помещениях нестандартной формы с совмещенным санузлом надо выбирать, какая часть комнаты более важна. В примере на картинке показан небольшой отсек с унитазом, если выравнивать раскладку по центру помещения, то в этом отсеке мы получим короткие обрезки у стен. В этом случае лучше получить половинки под раковинной и целый кафель рядом с унитазом.
Форма плитки
В качестве примера в статье мы использовали квадратную плитку, но раскладка может меняться в зависимости от формата. Кафель бывает прямоугольным, квадратным и в форме «доски».
На стенах в большинстве случаев лучше смотрится квадратный или прямоугольный кафель. При этом вертикальная раскладка прямоугольных элементов или «доски» в большинстве случаев не применяется на стенах, так как её сложно выровнять, если поверхности имеют хотя бы небольшое отклонение.
На полу редко используют прямоугольный формат и чаще применяют квадрат или «доску». Для диагональных раскладок напольной плитки возможно использовать только квадратный кафель.
