Схема расположения розеток и выключателей для встраиваемой техники на кухне
Содержание
- С чего начать
- Подключение и электропроводка
- Высота расположения розеток
- Розетки в рабочей зоне над столешницей
- Особенности расположения розеток для различного кухонного оборудования
- Типы розеток
Современные кухни предусматривают наличие мест для встраиваемой техники и установку светильников местного освещения. Это требует разработки такой схемы расположения розеток на кухне, которая сможет обеспечить удобную и безопасную эксплуатацию установленного оборудования.
Современный рост уровня жизни привел к тому, что в кухнях наших квартир и частных домов используется большое количество бытовых приборов. Кроме них к сети подключаются светильники, вентиляционная вытяжка, аудио и видео техника. При этом каждому потребителю требуется собственное место подключения к электросети через розетку или выключатель.
Правильное расположение розеток, с точки зрения безопасности и удобного пользования, не является единственным условием. Их дизайн должен соответствовать интерьеру кухни в плане цвета и конструктивного исполнения. Количество контактов определяется по типу подключаемой бытовой техники. Кроме того необходимо обеспечить возможность отключения или разъединения при необходимости.
Гарантия лучшей цены!
Покажите расчет от любой компании — и мы гарантировано предложим дешевле.
Скидка 10% при заказе до 1 декабря 2022 года.
С чего начать
Для определения мест расположения розеток и выключателей необходимо схематично сформировать комплектацию кухни. Просто на листе бумаги нарисовать, что и где будет установлено. Начните с мест установки мойки, варочной плиты и холодильника. Потом заполните пространство между ними другой бытовой техникой и мебелью. Так вы сразу сможете увидеть примерные места расположения электрических разъемов и установки выключателей.
Из сказанного можно сделать вывод, что решение вопроса электрической проводки следует начинать с комплектации кухни. Определите, что там будет стоять и станет ясно, где и какие розетки нужно устанавливать. При этом учтите, что число разъемов над столешницей должно соответствовать количеству мелкой бытовой техники. Кроме того для каждого светильника и вентиляционной вытяжки должен быть отдельный выключатель.
Перейти в каталог кухонь
В каталоге представлены все фабрики-производители итальянских кухонь от недорогих моделей до премиальных и элитных.
Каталог кухонь
Современные кухни Классические кухни Кухни лофт Кухни прованс Кухни неоклассика Кухни ар-деко
Подключение и электропроводка
Вопрос монтажа розеток и выключателей неразрывно связан со скрытой прокладкой проводов и кабелей.
Для того чтобы проводка работала без перегрева необходимо произвести расчет нагрузок. Всю бытовую технику мощностью более 2,5 кВт следует запитать по отдельному подводящему кабелю. Розетки для небольших приборов на 500-800 Вт можно объединять в группы с подключением к одной линии. Все выключатели светильников и вытяжки можно присоединять к одному проводу. Потребляемая мощность всегда указана в документации или на прикрепленной к устройству табличке.
При составлении схемы разместите устанавливаемые розетки в желаемых местах и укажите над ними максимально потребляемую мощность. После этого объедините их в группы таким образом, чтобы нагрузки на линии электропроводки были примерно одинаковыми. Нельзя допускать такого, когда розетка плиты, мощного духового шкафа, электрочайника и микроволновки были подключены к одной линии. Высока вероятность одновременной работы этих приборов, при которой возникнет существенная перегрузка.
Высота расположения розеток
Определение уровня установки подключений зависит от типа бытовой техники и необходимости регулярного доступа для разъединения контактов.
Рекомендуемые монтажные высоты:
- разъемы для крупной бытовой техники поднимают на 15-30 см от уровня пола;
- розетки для часто используемых небольших потребителей размещают на фартуке кухни, при расположении над столешницей на 10-15 см;
- для подключений светильников, вытяжки и кондиционера – 2 метра, однако это не относится к выключателям, которые ставят в удобном для пользования месте.
При монтаже проводки и установке розеток обязательно предусмотрите наличие заземления. Особенно в случае подключения бытовой техники с металлическим корпусом.
Правильная высота расположения розеток чрезвычайно важна для безопасной и удобной эксплуатации розеток. Поэтому, если вы не уверены в точности своих решений, обратитесь за помощью к специалистам. Профессионал выполнит все необходимые расчеты и примет наиболее оптимальные решения. Переделывать скрытую проводку в случае ошибки обойдется намного дороже, чем стоят услуги такого рода.
Розетки в рабочей зоне над столешницей
Часть стены, расположенную между навесными шкафами и столешницей, называют кухонным фартуком. Именно здесь происходит большинство операций по приготовлению пищи с использованием небольших электроприборов. Здесь нужно предусмотреть такое количество розеток, которое позволит не отключать один кухонный инструмент, чтобы включить другой.
Высота установки 10-15 см от поверхности рабочего стола. Если опустить ниже, то пользоваться станет неудобно, а если поднять выше, то они будут сильно выделяться на общем фоне стены, некрасиво. Хорошо смотрятся два раздельных блока на три точки каждый, расположенные с разных сторон. Такие розеточные блоки можно дополнить выключателями для управления вытяжкой и светильниками. Или же для них предусмотреть отдельный блок, установленный в стороне.
Особенности расположения розеток для различного кухонного оборудования
При составлении схемы размещения розеток на кухне следует учитывать:
- место установки бытовой техники;
- потребляемую мощность;
- габаритные размеры;
- длину шнура подключения;
- вероятность попадания влаги в точку подключения к электропитанию.
Поэтому для розеток под каждый тип оборудования существуют некоторые особенности их установки.
Холодильник
Место для установки холодильника, как самого крупногабаритного прибора, выбирается прежде других. Он должен быть удален от отопительных приборов, посудомоечной машины, нагревательных плит и духовок. Нежелательно и размещение его возле мойки, как вероятного источника влаги.
Периодически холодильник приходится размораживать и мыть. Для этого требуется отключить электропитание, не передвигая громоздкий предмет по кухне. Поэтому розетку для подключения лучше всего расположить сбоку от него, на высоте 20-40 см от пола, хотя при необходимости можно и выше. В этом случае вы всегда сможете его отключить, а пролившаяся на пол вода не попадет к месту подключения. Рассчитывайте на то, что длина шнура подключения очень редко превышает полтора метра. Обычно 1,2 м.
Посудомоечная машина
Этот агрегат при работе использует горячую и холодную воду. Существует вероятность выхода водяных паров или попадание жидкости на пол.
Поэтому размещение розетки над машиной или под ней категорически запрещено. Только сбоку на высоте не менее 20 см. Лучшим решением будет установка точки подключения в соседнем шкафу. Вы всегда сможете отключить агрегат при необходимости и полностью исключите вероятность поступления влаги.
Микроволновая печь и не встроенная духовка
Особых требований к установке этих нагревательных приборов нет. Обычно их устанавливают так, чтобы была возможность заглянуть внутрь не наклоняясь и не задирая голову. Поэтому самый простой вариант предусмотреть наличие розетки для их подключения на кухонном фартуке.
Подключение стиральной машины
Требования к установке розетки для подключения стиралки аналогичны установке посудомоечной машины. Тут присутствует нагретая вода, но с меньшей вероятностью поступления горячих водяных паров. Эту точку также можно установить внутри шкафа или в стороне от места подключения к водопроводу и сливного шланга.
Кухонная вытяжка
Это устройство для удаления неприятных запахов и дыма при приготовлении пищи имеет сверху непроницаемый металлический или пластиковый зонт.
Установите арматуру подключения прямо над ним, и безопасность будет обеспечена. Кроме того розетку не будет видно снизу. Способ монтажа выключателя зависит от конструкции вытяжки. В некоторых моделях он установлен на корпусе, и таких больше, а в других требует отдельного стационарного выноса.
Светильники
Самым правильным, но не всегда самым простым, будет решение подключения светильников через стационарные выключатели. Если этот вариант вызывает затруднения, то розетки для осветительных приборов лучше всего установить над навесными шкафами. Тем самым вы сократите количество видимых постоянно висящих проводов на фоне кухонного фартука.
Электроплита и встроенный духовой шкаф
Оба прибора отличаются высокой потребляемой мощностью и не должны подключаться к одному подводящему кабелю, тем более к одной совмещенной розетке. Тип розетки для подключения обязательно указывается в инструкции изготовителя техники. Высота установки каждой точки не ниже 20 см от пола
Провода и саму розетку располагают за установленной мебелью.
Для доступа к месту подключения в задней стенке шкафчика необходимо сделать отверстие соответствующего размера. Поскольку провод подключения выходит в верхней части плиты и духовки, то монтажная высота находится на уровне 50-70 см от пола.
Учтите, что розетки не могут быть установлены на расстоянии меньше 500 мм от газовой плиты.
Типы розеток
Производители электрооборудования предлагают на рынке самые разнообразные модели бытовых розеток для кухонной техники и приборов. Они отличаются по дизайну, способу установки, количеству подключаемых фаз и даже по принципу действия. В числе распространенных вариантов можно назвать:
- встроенные;
- накладные;
- угловые;
- скрытые;
- выдвижные.
Каждый тип имеет свои преимущества и недостатки. Поэтому желательно ознакомится с принципами их конструкции.

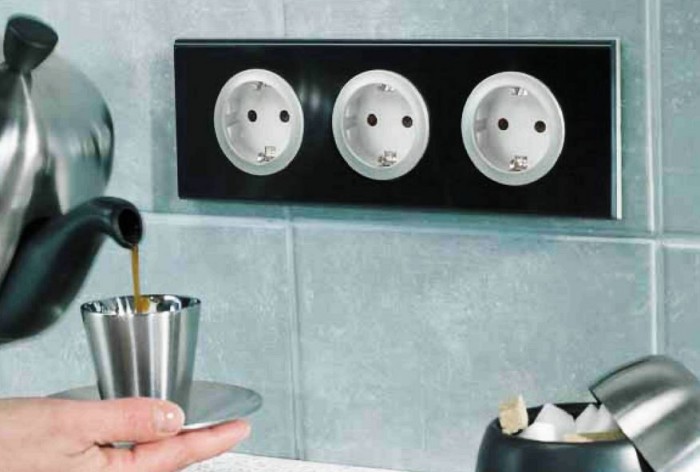

Встроенные
Для их установки в стенном массиве фартука делаются круглые углубления, в которые и устанавливаются розетки.
Производятся, как в одиночном варианте, так и блоками на 2-3 подключения. Могут совмещать розетку и выключатель.
Накладные
Самый простой вариант установки, невысокая стоимость, красивый дизайн. Могут предусматривать открытую проводку для подключения или скрытую. Производятся в блочном и одинарном исполнении. Главное достоинство в отсутствии специальных монтажных работ с обустройством установочных отверстий и проемов.
Угловые
Разновидность накладных розеток, предусматривающая установку в местах стыка мебели или столешницы со стеной. Экономят место и выглядят довольно стильно. Могут располагаться как вертикально, так и горизонтально.
Скрытые
Располагаются внутри шкафов под столешницей. В скрытом положении на поверхности виден только небольшой круглый диск. Но при нажатии на него розетка выдвигается вверх и можно подключаться. Очень удобны и оригинальны. Однако, выбирая такие устройства, помните, что они ограничивают длину выдвижных шкафов.

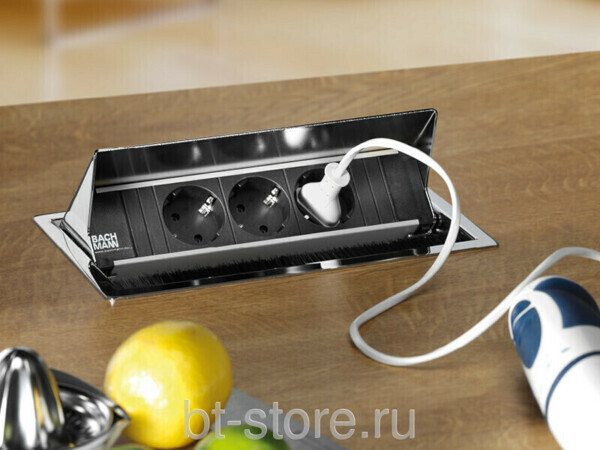

Выдвижные
Конструктивный принцип такой же, как и у скрытых розеток.
Только в рабочем состоянии они расположены не вертикально, а горизонтально. Изготовлены в виде прямоугольных блоков и так же поднимаются при нажатии на поверхность.
Рейтинг:
4.9
(1882)
Полезные советы
- Содержание статьи
- С чего начать установку розеток на кухне?
- Как определить нужное количество розеток на кухне
- Как рассчитать нагрузку электроэнергии?
- Как разместить розетки под бытовые приборы
- На какой высоте должны быть розетки на кухне
Обычно, когда речь заходит о планировании кухни, основное внимание уделяется мебели, бытовой технике и дизайну. При этом часто упускается из виду, что кухня – это в первую очередь функциональное помещение, в котором почти постоянно работает несколько приборов. И чтобы все они функционировали корректно, перед тем как купить кухню, необходимо заранее продумать количество и расположение розеток на кухне.
С чего начать установку розеток на кухне?
При установке розеток основной ошибкой является пренебрежение планом.
Итогом этого становятся определенные сложности, связанные с эксплуатацией техники. Поэтому в первую очередь нужно составить план расположения мебели и бытовой техники. Очень важно не упускать из виду вспомогательные бытовые приборы, такие как, например, настольные лампы.
Как определить нужное количество розеток на кухне
Составляя план электрификации кухни следует учесть:
- Подсветку рабочей зоны и подвесных шкафов.
- Холодильник.
- Электрическую плиту (если таковая предусматривается).
- Вытяжку (в идеале она должна быть оснащена встроенной подсветкой).
- Микроволновую печь.
- Кухонный комбайн.
- Несколько дополнительных розеток для более мелких бытовых приборов (мясорубка, вафельница, блендер и т.д.).
- Еще несколько розеток для подключения дополнительных осветительных приборов.
-
Телевизор, который сейчас устанавливается в большинстве кухонь.
Проектировщики рекомендуют придерживаться следующего правила: взять сумму максимального количества одновременно работающих приборов и увеличить ее на 20-30%. Такой подход почти наверняка исключит потребность в дополнительных розетках.
Как рассчитать нагрузку электроэнергии?
Идеальный вариант – наличие трехфазной сети, которая позволит использовать сразу много электроприборов. Тем владельцам у кого всего лишь однофазная сеть, во избежание проблем связанных с работой мощных потребителей, нужно проложить дополнительные линии электроснабжения. Причем каждая из них должна защищаться собственным автоматом.
Хорошо себя зарекомендовал устанавливаемый на кухне электрощиток, дающий возможность отключать цепи розеток или освещения. При этом он должен быть оснащен настроенным на определенную максимальную нагрузку (к примеру, 50А) автоматическим выключателем.
-
Розетки нужно подключать параллельно на выключатель 25А и не более чем 5 штук в шлейфе.
- Основное освещение, электроплиту и холодильник следует подключать поодиночке.
- Для электроплиты или варочной поверхности потребуются штепсельные разъемы на 32А+40А.
- Прочее кухонное электрооборудование нуждается в заземленных розетках на 16А+.
Очень хорошо, когда рабочие механизмы розетки оснащены никелированными и подпружиненным ламелями на керамическом основании. Такие розетки служат гораздо дольше и значительно безопаснее.
Как разместить розетки под бытовые приборы
В первую очередь хочется предостеречь от слепого копирования различных «универсальных» схем, наподобие тех, которые можно встретить в рекламных буклетах. Никаких универсальных схем не существует, поэтому гораздо разумнее прислушаться к следующим правилам:
-
Там, где будет подключена электроплита, духовка, варочная панель, необходимы особые розетки (штепсельные разъемы на 32А+40А).
- Посудомоечная и стиральная машина должны быть подключены к своей собственной розетке, к которой необходимо предусмотреть свободный доступ.
- Следует избегать размещать розетки для встраиваемой техники сзади мебели. Лучше всего если они будут на задних стенках шкафов и мойки. При этом необходимо, чтобы это были закрытые розетки.
- Около кухонного стола нужна двойная розетка (при условии, что стол стоит у стены) расположенная выше уровня столешницы.
- Розетка для холодильника обычно располагается сбоку от самого холодильного шкафа. Категорически запрещено прятать ее сзади, поскольку из-за горячих решеток могут возгореться провода.
- Розетку для вытяжки нужно расположить с той стороны, которая противоположна прохождению воздуховода на верхнем уровне подвеса шкафов.
Ни в коем случае не следует размещать розетки:
-
В выдвигаемых ящиках, поскольку это может закончиться механическим повреждением проводов.
- Позади корпуса любой находящейся в нише или встраиваемой техники.
- Над мойками плитами, поскольку жар и влажность неизбежно приведут к повреждениям.
При этом розетки, которые встраиваются в столешницу, должны быть расположены на значительном расстоянии от плиты или мойки. Также запрещено использовать розетки, рассчитанные на меньшую силу тока, чем та, которая необходима для нормальной работы электроприбора. Нежелательно пользоваться на кухне и проводами с однослойной изоляцией.
На какой высоте должны быть розетки на кухне
Решающим фактором, определяющим высоту розеток над полом, является высота кухонной мебели. Следующим по важности фактором является удобство использования бытовой техники. К примеру, не стоит размещать розетку над столешницей более чем на 10-15 сантиметров, что при стандартной высоте столешницы в 90 см дает 100-105 см от пола.
Розетку для крупногабаритной встраиваемой техники обычно размещают в 10 сантиметрах от пола, что связано с тем, что размер цоколя современной мебели (в который и производится монтаж) составляет 12 см.
Высота дополнительных розеток должна составлять 25 см, что является оптимальным для работы с такой техникой как пылесос и пр.
Представляет интерес такое новшество как выдвижная розетка, встраиваемая в кухонную столешницу. Это очень удобно при работе с небольшой, но постоянно используемой техникой, такой как кофемолки и миксеры. Достоинством выдвижных розеток является отличная защита от механических повреждений и воздействия влаги. Все что нужно, чтобы розетка выдвинулась – это несильное нажатие на ее крышку. Причем убрать в столешницу ее можно даже с подключенным прибором.
Энергетические решения для кухни и домашнего офиса.
Энергоэффективные решения для кухни. Так как же вам больше не бегать в поисках зарядного устройства с 1% заряда батареи на вашем ноутбуке? Идеал? Я тоже так думаю! Если вы перенесли свой рабочий офис на кухню и постоянно путаетесь в кабелях и зарядных устройствах, я нашел несколько решений по питанию, которые помогут улучшить ваше рабочее место из дома.
От скрытых розеток на острове до выдвижных розеток — вот несколько умных решений для питания кухни, которые облегчат работу из дома…
Встроенные розетки
Вы перенесли свой офис на кухню, когда жизнь приняла неожиданный оборот благодаря карантину? Тогда вот список энергетических решений для кухни.
Если кухонный остров есть в списке желаний дома вашей мечты, выберите многофункциональный дизайн. Это позволит максимально эффективно использовать ваше пространство. Не забудьте интегрировать розетки под барной стойкой или сбоку острова. Таким образом, вы сможете легко зарядить свой ноутбук или телефон, продолжая при этом работать.
Дизайнер кухонь Harvey Jones Мэтт Бейкер сказал, что «размещение источников питания рядом с обеденным столом или на кухонном островке стало необходимостью, поскольку за последний год многие из нас превратили наши кухни в импровизированные домашние офисы».
Но при выборе силовых решений для кухни помните, что сначала нужно будет проложить кабели
Когда дело доходит до процесса установки и мер безопасности, «необходимо помнить, что при выборе точек питания, встроенных в остров, что кабели должны быть проложены до укладки стяжки.
Розетки могут быть установлены до того, как будут установлены столешницы. Я бы посоветовал каждому клиенту использовать розетки со слотами USB, поскольку большинство наших технологий используют их для зарядки», — сказал он.
Украсьте столовую
У вас мало места? Если вы проектируете кухню своей мечты, «подумайте о двухуровневом островке со встроенными розетками, чтобы отделить обеденную зону от рабочей и помочь убрать рабочее оборудование в конце дня», — говорит эксперт по дизайну Benchmarx Джулия Тренделл.
. Итак, превратите свою обеденную зону в идеальное место для работы из дома в течение дня, которое вы можете легко убрать, когда у вас не будет времени. Любые энергетические решения для кухни по-прежнему будут кстати, когда вы перестанете работать.
Выдвижные блоки питания для кухни
Скрытые розетки — отличный способ навести порядок в домашнем офисе и сделать кухню стильной. Будь то встроенный кухонный остров или простой угол, это решение для вытягивания энергии сэкономит вам место и время. Выберите модель с большим количеством розеток и USB-портов. Умело сочетайте его с поверхностью рабочей поверхности или выберите металлический акцент, чтобы добавить интереса к вашему дизайну.
SensioPod+, 3 розетки питания и USB в полированном хроме, 144,86 фунтов стерлингов, Sensio.
Скрытая розетка S-Box Pop Up Power. Одно из наших любимых решений для кухни. Работа с существующими источниками питания
У вас нет места для острова или полуострова, который мог бы служить вашей рабочей зоной? Затем, если у вас есть простой угол в дизайне вашей кухни рядом с розеткой, туда вы можете добавить несколько полок и подвесной стол. Так что расширьте планировку своей кухни и включите в нее аккуратный домашний офис, чтобы максимально использовать неиспользуемое пространство и эти изолированные источники питания.
Управляющий директор Trend Interiors Марк Миллс считает, что очень важно выбрать дизайн кухни, соответствующий вашему образу жизни, связанному с работой на дому. «Подумайте о том, кто использует пространство и как вы хотите использовать его в разное время дня. Использование уже существующего источника питания очень удобно и обеспечивает возможность подключения по всему периметру без опасностей, связанных с удлинительными кабелями», — говорит он.
Простые решения
Если вы просто ищете быстрое решение для домашнего офиса, есть элегантные модели, которые можно поставить на рабочий стол и одновременно заряжать несколько устройств. Будь то двойная розетка или удлинитель в виде башни, эти зарядные станции пригодятся.
USB-станция питания (поверхностное крепление) с 2 розетками и 2 USB-зарядными устройствами из нержавеющей стали, 33,99 фунтов стерлингов, см. Розетка Switches.10 и USB-башня, 22,99 фунтов стерлингов, VonHaus.
Сфотографируйте свое рабочее место из дома и используйте #kbbmag в Instagram, чтобы показать нам свои умные проекты.
Хотите еще? Обратите внимание на эти настольные лампы, которые украсят ваш домашний офис.
Об авторе поста
home officekitchen repairkitchens
Куда ставить розетки на кухне
Время чтения 2 минуты
Розетки, выключатели и кухонное освещение
29/10/20
Планировка кухни правильная установка потому что функциональность, которая вам нужна, очень важна. Имея слишком много розетки и выключатели в комнате будут смотреться странно, не имея достаточно розеток может вызвать проблемы. Нет ничего хуже, чем необходимость подключить два техника на столешнице, но только с одной розеткой.
Посмотрите наше руководство по выбору оптимальной высоты розеток и выключателей Если вы планируете ремонт дома или
кухне, сейчас самое время подумать о том, какие розетки вам нужны, сколько
их и куда им нужно идти.
Вам не нужно слишком беспокоиться о
закончить еще.
На планах этажей укажите, где вам нужны розетки на вашей кухне. Подумайте о столешницах и о том, что вы, вероятно, будете делать на них. Если вы, вероятно, будете использовать бытовые приборы, такие как блендеры, обязательно запланируйте достаточно розеток.
Если можете, используйте двойные розетки, чтобы дать себе больше вариантов, и постарайтесь иметь хотя бы одну розетку через каждые 2-3 метра вдоль стены.
Обязательно наличие розеток для печей, холодильников, стиральных машин и другой крупной техники. Для них потребуются двухполюсные розетки, двухполюсные выключатели и может потребоваться соединительный блок с плавким предохранителем. духовки иногда требуется жесткое подключение к стене с помощью гибкой розетки, но это не всегда так.
Некоторым плитам требуется настенный выключатель на 45 А, однако плита
Блоки управления имеют выключатель на 45 А для духовки, а также розетку для
техники, не занимая много места.
Если у вас на кухне есть место для общения, например стол, кухонный остров или барная стойка, рассмотрите возможность установки поблизости розетки для ноутбуки и телефоны. Возможно, вы даже захотите добавить USB-разъем для быстрого и простого подключения. зарядка.
Какой высоты должны быть розетки?Как правило, рекомендуется устанавливать розетки, столешницы примерно на 10-15 см выше поверхности. Если у вас есть кухня/столовая с стол и хотите иметь розетку для удобного доступа для зарядных устройств и ноутбуков, расположите его на высоте 45 см от пола.
Для больших бытовых приборов, таких как холодильники и посудомоечные машины, высота зависит от размера помещения и размера прибора. Ваша кухня установщику, возможно, потребуется увидеть пространство, чтобы посоветовать вам.
Какие розетки и выключатели нужны на кухне?Это действительно зависит от конкретной кухни, но здесь несколько важных:
- Выключатели света: вам понадобятся выключатели для управления
все огни в комнате.
