Рисунок мебели: Каталог рисунков для оформления и дизайна мебели

Шаблоны чертежей для изготовления моделей мебели

Как и другие организованные «Страницы» на этом сайте, эта коллекция продолжается и предназначена для пополнения, поскольку у меня появятся новые примеры.Хотя он называется «мебель», он также включает в себя сопутствующие вещи, такие как стандартные обшитые панелями дверь и дизайн люстры. Все конструкции либо адаптированы на основе конкретных примеров, либо обобщены в соответствии с общими измерениями или особенностями, которые я исследовал на протяжении многих лет и разработал в основном для использования в качестве учебных упражнений.

По умолчанию я рисую вручную в масштабе 1:10 карандашом 0,3 мм и сканирую с разрешением 300 точек на дюйм, поэтому большинство рисунков по умолчанию распечатываются в этом масштабе. В некоторых случаях, когда требуется меньше деталей, я рисовал в масштабе 1:25, и это всегда указывается как в тексте, так и в заголовке изображения.Обычно я не указываю размеры на чертежах, но я сослался на ключевые измерения в тексте, чтобы можно было проверить точность распечатки. Если вам нужно значительно уменьшить рисунок, сделанный для распечатки 1:10 ... например, до масштаба 1:25 ... вам нужно будет проверить, будут ли линии отображаться достаточно четко. Они сделали это примерно, когда я их протестировал.

Преобразование шкалы

Преобразование весов проще, чем многие думают! Например, у большинства людей, даже немного разбирающихся в масштабе, не будет проблем с пониманием того, что преобразование рисунка 1:10 в 1:20 означает уменьшение его размера вдвое. .или другими словами 50%. Другой способ прийти к такому выводу - разделить «10» на , «20», что дает «0,5», а затем умножить на 100, чтобы получить «50» в процентах. Таким образом, от 1:10 до 1:25 точно так же ... разделите «10» на , «25», что дает «0,4», затем умножьте на 100, чтобы получить 40%. Если вместо уменьшения вы хотите увеличить, выполняется точно такой же расчет. Например, увеличение 1:25 до 1:10 ... разделите «25» на «10», что даст «2,5», а затем умножьте это на 100, что даст 250%.Это так просто!

Материалы

Для работы в масштабе 1:10 я обнаружил, что Palight / Palfoam 2 мм является лучшим материалом основы, создавая двойной слой там, где это необходимо, например, для толщины ножек. У меня есть опытный метод для этого, в том числе «зернистость» ПВХ, чтобы он выглядел как дерево. Для получения дополнительной информации об обработке поверхности см. Страницу «Palight» вспененный ПВХ марки в разделе Материалы в разделе «Строительство». Я планирую подробно рассказать о методах изготовления мебели в масштабе 1:10 в одном из будущих постов.

В масштабе 1:25 1 мм Palight тоже идеален, но в этом масштабе также есть возможность работать с трафаретной картой, особенно с удвоенной толщиной. Для получения дополнительной информации см. Работа с картой трафарета также в разделе выше.

Там, где чертежи предназначены для вырезания и временной установки распылителя для прорезания, я использовал стандартную перемещаемую установку Spraymount от 3M. Требуется совсем немного, всего 2-3 очень быстрых паса на c.Расстояние 10 см ... ровно достаточно, чтобы крепко держать его при разрезании, но не настолько, чтобы рисунок вообще сместился или его было трудно отделить. Кстати, после монтажа куски действительно нужно разрезать, а бумагу сразу удалить, потому что клей остается правильно перемещать только в течение пары часов.

Я рекомендую тонкий суперклей для склеивания, необходимый для Palight, но также рекомендуемый для трафаретных карт. ПВА клей подойдет к трафарету, но сцепление не такое сильное. Стоит отметить, что при работе с суперклеем сильное дыхание склеиваемых деталей (для проникновения влаги) может иметь большое значение.. серьезно! .. особенно если суперклей не хочет схватываться. Из этого также следует, что если суперклей дает вам хотя бы небольшую долю шанса изменить положение ... вам следует задержать дыхание!

Будь то 1:10 или 1:25, и независимо от того, используете ли вы Palight или трафаретную карту, мой совет - осторожно согнуть спинку стула ... а также задние ножки, если желательно ... когда все будет склеено. Это ослабит конструкцию, но изгибы останутся. Если у вас очень хорошо получается наносить небольшое количество суперклея, вы можете даже немного «зацементировать» изогнутые швы снаружи, тяжело дыша на них и давая им застыть.

Базовый стул 1:10

Размер изображения 2241 x 1533

Это не копия конкретного стула, а общий «дизайн», который я сделал в соответствии с общими размерами и характеристиками, исследованными для этого типа базового деревянного стула, возможно, наиболее близкого к типичному кухонному стулу.

Высота сиденья составляет 47 см, что немного выше абсолютного среднего значения в 45 см, но более типично для стульев такого типа, часто используемых в качестве обеденных стульев. Размер сиденья больше, чем у среднего обеденного стула, его размер составляет 42 см в диаметре примерно в центре и 40 см в глубину.Сравните это, например, с классическим стулом Thonet Bentwood для кафе с диаметром сиденья c. 38см. Общая высота моего стула также немного больше средней - 96 см от земли. Сравните это снова с Thonet, который обычно бывает c. Высота 87 см.

Три нарисованные части ... спинка стула, включая ножки, сиденье и передние ножки, включая каркас ... предназначены для монтажа на ПВХ и вырезания. Я добавил вид сбоку, чтобы указать наклон спинки стула и положение сиденья по отношению к задним ножкам и т. Д., Что также указано на контуре сиденья.Спинка стула отклоняется на 5 см (измеряется вверху) от вертикали. Это соответствует общепризнанному среднему значению наклона спинок стула в 5 градусов. Я также включил вид сбоку, чтобы прояснить, что передняя часть ноги должна застрять под сиденьем, чуть-чуть позади переднего края. Это обычное дело и обычно выглядит лучше.

Я сохранил поперечные опоры для ног настолько простыми, насколько это возможно для этого метода изготовления, но их, конечно, можно изменить. Чаще бывает, что передняя часть бывает свободной, вместо этого с аналогичными распорками по бокам.

Кресло в стиле рококо 1:10

Размер изображения 2263 x 1638

Я всегда добавлял этот дизайн Людовика XV для всех, кто достаточно храбр, чтобы попробовать замысловатый, изогнутый крой, и он популярен ... большинство людей были достаточно смелы, чтобы попробовать! Это упрощенная версия настоящего стула середины XVIII века, представленная в уникальной книге « Masterpieces of Furniture » Верны Кук Саломонски, которая включает в себя следующую фотографию и размерный рисунок.

В отличие от оригинального стула, моя версия должна иметь твердую, мягкую спинку и сиденье, поэтому внутренний контур на спинке и сиденье представляет собой край подушки. Более темные метки на сиденье показывают наклонное (45 градусов) положение передних ног под ним. Я также указал, как обивка может быть «простегана» (или, точнее говоря, «застегнута пуговицами» для создания этого рисунка). Это то, что вам нравится передавать в масштабе 1:10, но вряд ли можно ожидать в масштабе 1:25! Я нарисовал то, что, по моему мнению, будет лучшей формой для рук.. они работают хорошо, но не являются обязательными. То же самое относится и к фасонным полосам каркаса сиденья, которые можно добавить после сборки остального.

Высота платформы сиденья составляет всего 39 см, спинка находится на высоте 94 см от пола в самой высокой точке, а ширина сиденья спереди составляет 69 см. На рисунках рук я обозначил наклон спины примерно 11 градусов.

Стул складной 1:25

В моей книге Изготовление моделей: материалы и методы я включил эту фотографию "сложенных" стульев с использованием карты-трафарета.. но с тех пор почти не применяли этот метод. Недавно я снова заинтересовался карточкой-трафаретом и составил этот план стула в цельном виде. Это только для карт с трафаретом и только 1:25 .. что-то более толстое не будет так аккуратно срезано / сложено, и что-то большее не принесет «уловки». Стрелки указывают, какие линии следует надрезать при изгибе. Для этого потребуется практика ... проверка того, насколько глубоко нужно забить, чтобы легко сгибаться, не разрезая по ошибке! Обратите внимание, что сиденье немного перекрывает переднюю часть ноги, поэтому в собранном виде сиденье немного выступает вперед.Это небольшое перекрытие нужно прорезать, остальную часть линии забить.

Размер изображения 1208 x 900

Я не знаю, правильное ли решение - расставлять и соединять кусочки вот так. Это позволяет довольно легко собрать, но может быть лучше добавить сиденье отдельно. Кроме того, такое расположение означает, что основная «спинка» стула разворачивается и становится передней. Любой, кто привык вырезать вещи, знает, что «другая сторона» никогда не выглядит так хорошо, как сторона, вырезанная из любого тонкого материала.

Высота ножек 45 см, так что с сиденьем немного больше, а высота спинки составляет 93 см, а ширина 40 см.

Стол складной 1:25

Размер изображения 2157 x 1261

Стол дополняет стул и также упоминается в моей книге. Здесь столешница должна быть отдельной, так как рама / ножки находятся на 10 см от края стола, что обозначено пунктирной линией. Я не включил «клапан» на одном конце полосы для облегчения приклеивания, поскольку это имеет тенденцию искажать форму, но должно быть достаточно легко соединить последнюю ногу «край к краю», если это будет немного неудобно.

Дверь панельная

Размер изображения 1485 x 971

Я включил сюда обшитую панелями дверь, чтобы ее было легче найти, но полные инструкции по использованию этого чертежа см. В моем сообщении Создание обшитой панелями двери на трафаретной карточке от апреля 2016 г.

Дверь соответствует стандартным британским размерам для межкомнатных дверей, в целом 198,1 см в высоту на 76,2 см в ширину (другими словами, 6 футов 6 дюймов на 2 фута 6 дюймов).

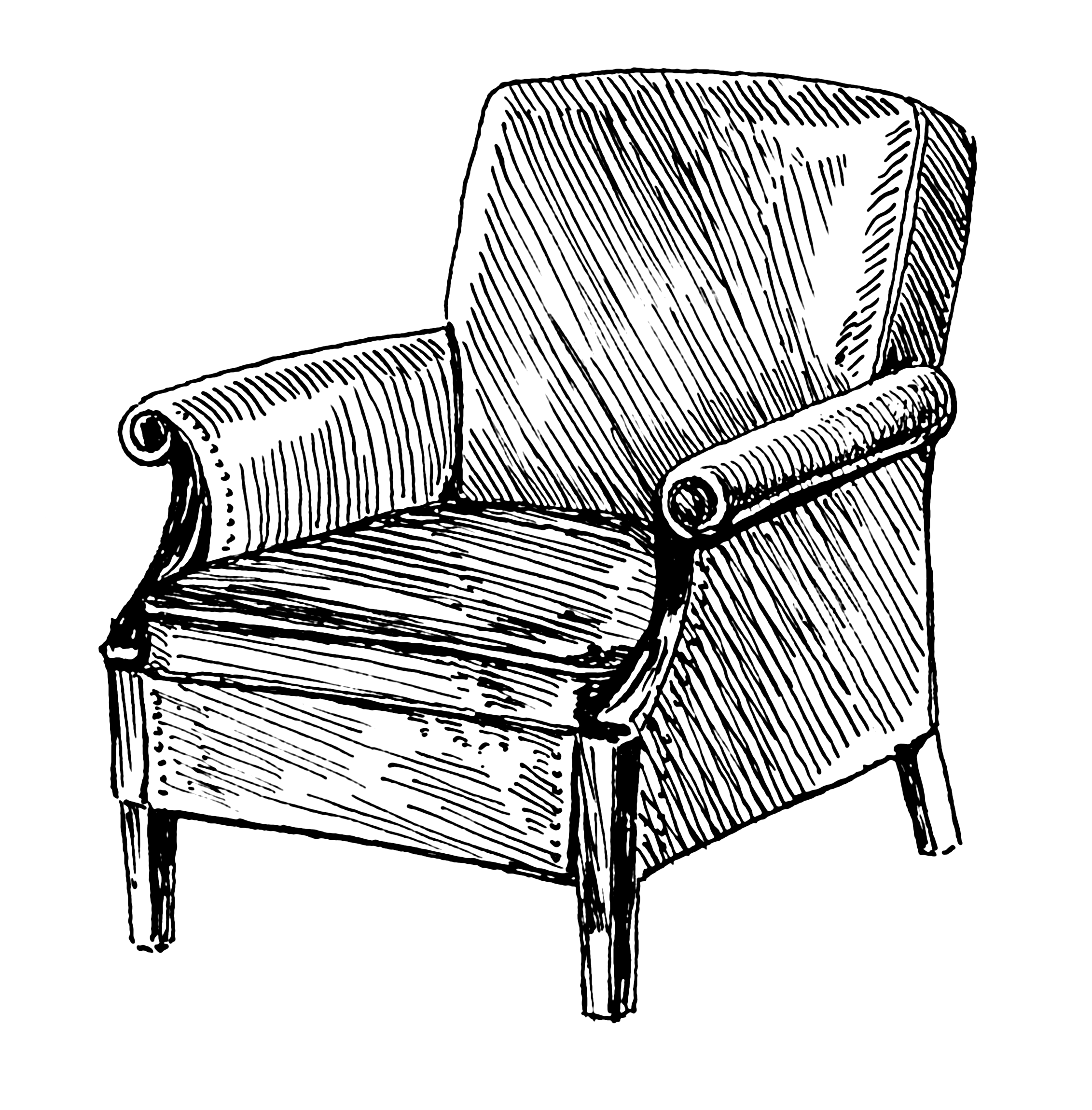

Мягкое кресло Basic 1:10

Размер изображения 1060 x 1368

Этот тип строительного чертежа отличается от предыдущих в том смысле, что он показывает форму, но не предназначен для приклеивания, потому что почти все кресло будет сделано из листового пенопласта.В данном случае предназначен пенокартон Kapa-line с удаленной бумагой. Толщина 10 мм для масштаба 1:10 или толщина 5 мм для 1:25. Вместо этого я обнаружил, что лучший способ перенести формы компонентов на пену - это вырезать их и нарисовать вокруг них. До сих пор я делал эту мягкую мебель следующим образом: сначала собираю формы из пенопласта вместе, а затем смягчаю или скругляю края с помощью шлифовальной тарелки. Одна небольшая ошибка, которую я сделал на этом рисунке, теперь, когда я это заметил, заключается в том, что встроенная подушка идет прямо вперед и включает два маленьких «крылышка» по бокам, хотя это не указано на виде спереди.Вы можете получить эту форму, повторно используя базовую форму шаблона, но обрезав пунктирную линию. У этого стула нет конкретного предложения по периоду, за исключением, пожалуй, «общая середина 20-го, ^-го, -й век». Это могло быть из 1930-х годов, но это также типично для «родовой» формы, все еще производимой сегодня.

Могу предложить два способа изготовления ножек. Либо возьмите кончики коктейльных палочек (немного нарежьте кончики) и сделайте на них небольшую отметку / бритье, чтобы создать впечатление «перевернутого» украшения.. или закрепите небольшие кусочки латунного стержня суперклеем, смоделируйте на них немного Milliput и сделайте на нем канавку, прежде чем он застынет, как я сделал здесь.

Приставной столик 1:10

Размер изображения 1102 x 967

Это еще один чертеж, который предназначен только для справки по размерам. Его называют "боковым столиком", потому что он слишком мал для полноценного обеденного стола. Обратите внимание, что декорированные части ножек выглядят круглыми, с деталями, выточенными на токарном станке, тогда как я указал, что вершины, которые соединяются с рамой стола, имеют квадратное сечение.Это не ошибка, но соответствует способу изготовления традиционных ножек стола (и, кстати, перил лестницы). Проблема в том, что при изготовлении модели гораздо проще взять за основу тонкий круглый дюбель, оставив верхние части круглыми, вместо того, чтобы тратить время на то, чтобы начать с квадратного дерева и провести огромный объем работы с ним. остаток. Это понятно! .. но это действительно приводит к довольно "кухонному, кукольному" виду к столу.

Люстра сегмент 1:25

Я включаю этот рисунок, потому что я получаю много запросов от людей, которые видели мою люстру с трафаретной картой в Работа с трафаретной картой .Это единственный рисунок, который я нарисовал, и все, что мне нужно, потому что люстра представляет собой восемь одинаковых вырезов, наклеенных вокруг коктейльной палочки ... с золотыми блестками! Как и сложенная мебель, она хорошо работает в масштабе 1:25, но не предназначена для увеличения. Я сделал это в основном для того, чтобы показать, что возможно с картой-трафаретом ... если у кого-то есть контроль и он выдержит прилагаемые усилия! Серьезно, если вы можете делать это и хорошо с этим справляться, и при этом улыбаться ... вы прирожденный модельер!

Размер изображения 483 x 670
