Как правило, регулировка пластиковых окон осуществляется в процессе перевода конструкции из летнего режима в зимний, и наоборот. Это позволит исключить появление сквозняков и перекосов, а также повысить срок службы. В связи с этим, нужно знать, как отрегулировать пластиковые окна самостоятельно.

Особенности окон

Окна из ПВХ (поливинилхлорида) имеют возможность регулировки затворных элементов и петель при эксплуатации, которая должна проводиться в обязательном порядке независимо от качества продукции. Каждый сезон важно оценивать состояние фурнитуры, открытие и закрытие створки на вероятность заклинивания. Это позволит сэкономить средства на капитальном ремонте в случае поломки, а также обеспечить хорошую функциональность и долговечность изделия. Можно проводить регулировку пластиковых окон самостоятельно без привлечения специалистов, однако потребуются соответствующие инструменты.

Чаще всего требуется регулировка пластиковых окон к новому сезону: зимой желательна полная герметичность, а летом можно немного свежего воздуха впустить. Это достигается регулировкой плотности прижима створки. Сделать это самому легко. Когда разберетесь, удивитесь, насколько все элементарно…

Створка окна к раме прижимается при при помощи цапф. Это такие подвижные металлические выступы на боковой поверхности створки. При повороте ручки они заходят за ответные металлические пластины, установленные на раме. Для того, чтобы была возможность регулировать плотность прилегания створки и рамы они имеют эксцентрик — или сами сделаны овальной формы, или в центре круглого выступа имеется регулировка со смещенным центром. Изменяя положение цапф (смотрите фото), меняете степень прижима, то есть устраняете сквозняк из-под створки.

Регулировка прижима створки пластикового окна к раме

Как видите, формы запорных выступов могут быть разными. Для их регулировки могут использоваться разные инструменты. Если на вашем окне такие эксцентрики, как на рисунке слева — выступы овальной формы — их положение меняют при помощи плоскогубцев: зажимаете его и поворачиваете в нужную сторону.

Если запорный выступ круглый, как на рисунке слева, в нем может быть сделана прорезь под отвертку или шестигранный ключ. Осмотрев их, вы легко поймете, какой инструмент вам необходим: обычная отвертка или шестигранник №4. Вставляете ключ или отвертку в прорезь и тоже проворачиваете в нужное положение.

Выставляете все выступы в одинаковое положение. Обратите внимание, что они находятся не только на одной стороне створки — наружной, но есть и на внутренней (хотя-бы один, но есть), а также могут быть вверху и внизу. Вот все имеющиеся запорные выступы выставляете в одинаковое положение, иначе раму перекосит и из-под нее будет дуть.

Поворачивают эксцентрик при помощи плоскогубцев или шестигранного ключа

Регулируя фурнитуру пластиковых окон, помните, что слабый прижим — соответствует летнему режиму закрывания пластиковых окон, стандартный или сильный — зимнему. Если профилактические работы проводите в зиму, для начала выставьте стандартное положение и проверьте, есть ли продувание. Сразу пережимать резинки на новых ПВХ окнах не советуют. В таком положении установленный по периметру резиновый уплотнитель сильно прижат. Из-за этого со временем он теряет эластичность. На нормальный уплотнитель гарантия 15 лет, но все-таки… Если прижим сразу выставить максимальный, резина испортится быстрее. В результате, в очередной раз выставив зимнее положение на пластиковых окнах, вы обнаружите, что из-под створки по-прежнему дует, а резинка вся в трещинках. Это значит, что пришло время менять уплотнитель. Это тоже не очень сложно, но требует больше времени, да и резину еще нужно купить.

Итак: зимнее и летнее положение пластиковых окон выставляется изменением положения запорных выступов — цапф. Подробно все рассказано в видео ниже. После просмотра регулировка пластиковых окон самостоятельно окончательно перестанет быть проблемой.

Как отрегулировать окно чтобы не дуло

Иногда, пластиковые окна даже после перевода цапф в положение сильного прижима, не герметичны — из-под створки дует и замена резинки ничего не дает. Это случается обычно при усадке дома. В этом случае говорят, что окно проседает. Когда это происходит, теряется контакт запорного выступа и ответной пластины. При повороте ручки выступ-цапфа должна зайти за пластину, прижав створку. Если этого не происходит и возникают сквозняки, тепло из помещения выдувает.

Где обычно находятся цапфы (прижимные выступы)

При проседании пластикового окна регулировка другая: нужно сдвинуть створку в стону, чтобы те выступы, которые не достают до пластин, зацепились за них.

Сначала необходимо определиться, какие из цапф не дотягиваются до запорных пластин. Делается это механически. Для начала осмотрите, створку, запомните, где есть выступы. Окно закройте. Возьмитесь за раму створки в местах установки цапф и потяните ее на себя.

Где обычно находятся цапфы (прижимные выступы)

Если контакт есть, рама остается неподвижной, если нет — двигается. Так проверяете в каких местах нет контакта и определяете, в какую сторону необходимо двигать створку. Делают это регулируя нижнюю и верхнюю петлю.

Регулировка нижней петли

Если не закрывается ПВХ окно где-то внизу, двигать створку будем при помощи нижней петли. Тут есть две регулировки: одна в горизонтальной плоскости — сдвигается ближе к петле или дальше от нее, и вторая — в вертикальной — поднимает или опускает створку на пару миллиметров.

Чтобы сдвинуть нижнюю часть створки ближе или дальше к петле, ее открывают. В нижней части пели есть регулировочное отверстие под шестигранный ключ (иногда — под «звездочку»).

Регулировка нижней петли пластикового окна или двери

В него вставляется шестигранник, поворотом по часовой стрелке нижний угол приближается к петле, против — отодвигается. Подвинув немного створку, пробуйте ее закрыть/открыть. Как только результат достигнут, останавливайтесь. Если ресурс выкручен до упора, а результата нет, верните все в исходное положение: это не та регулировка.

Этим винтом можно исправить положение, если при закрывании окна створка задевает раму внизу. Чуть приблизив ее к петле, вы устраните эту неисправность.

На нижней петле есть второй регулирующий винт. Чтобы до него добраться, необходимо створку поставить на проветривание и снять декоративную накладку. Она снимается легко, нужно нижний край немного оттянуть на себя (на 1-2 мм) и подтянуть ее вверх. Сняв защитный колпачок, в верхней части увидите углубление. В него вставляется шестигранник на 4 мм. Поворотом по часовой стрелке створка немного приподнимается, против — опускается.

Изменение положения створки по вертикали

Подробно рассказано о том, как снять декоративную накладку на петлю, как и чем регулировать нижнюю петлю на окне ПВХ в следующем видео.

Регулировка верхней петли

Если на пластиковом окне не закрывается верхний угол, двигать нужно его. Для этого открываете окно хотя-бы на 90°. Можно и меньше, но работать будет неудобно. На створке вверху есть петля. По конструкции она отличается от нижней, но в ней также есть отверстие под шестигранник.

Регулировка верхней петли пластикового окна

Винт регулировки находится сбоку. Вращая его двигаем створку дальше от петли (если не закрываются дальние от петли цапфы) или ближе к петле. Один момент — между створкой и петлей должен оставаться зазор в несколько миллиметров: он необходим, чтобы туда заходил поворотно-откидной механизм. Потому, повернув ключом на пол оборота, проверяйте, как открывается/закрывается окно.

Иногда и эта регулировка не помогает. Тогда требуется прижать верхний угол к раме. Для этого есть другой винт — на поворотно-откидном механизме. Чтобы был доступ к этому винту, придется открыть окно сразу в двух положениях. Для этого створку открывают, прижимают блокиратор. Он обычно бывает двух конструкций — в виде запорной петли или язычка (смотрите на фото ниже).

Блокираторы пластиковых окон

Блокиратор отводят до упора, удерживая его, поворачивают ручку на проветривание, потянув верхний край створки немного на себя, открывают поворотный механизм. Устройство, которое держит створку открыто. На одной из пластин есть выступ под тот же шестигранный ключ. Поворачивая его можно регулировать плотность прилегания верхнего угла створки. Она необходима, если не закрывается верхний угол пластикового окна.

Регулировка, позволяющая плотнее придать верхний угол пластикового окна

Еще раз посмотреть, как отрегулировать пластиковые окна самому, можно в видео. Объяснения по делу, доступно и без лишних слов.

Не закрывается пластиковое окно

Иногда геометрия оконного проема меняется настолько сильно, что даже сдвинув створку на максимум, мы не получаем желаемого результата: пластиковое окно не закрывается. Что делать в этом случае? Если на ответной части есть регулировка, как в варианте а и б на фото, попробуйте обойтись малой кровью — подкрутите еще тут. Принцип тот же: вставляете шестигранный ключ и вращаете его по часовой стрелке, выдвигая на максимум.

Если не хватает нескольких миллиметров не в глубину, а вбок, то придется установить под ответную часть подкладки. Их вырезают из куска белого пластика. Максимальная толщина — 3-4 мм. Сначала, открутив винты, упоры снимают. Вырезают две прокладки: одна устанавливается снизу, вторая -с боку. В результате упор сдвигается на 3 мм вглубь створки.

Виды ответных частей на раме

Устанавливаются сначала на нужное место подкладки, на них — упор, который прикручивается саморезом. Выступающие куски пластика срезаются острым ножом. Проверяете, закрывается окно или нет.

Если и это не помогло — есть еще один способ: отодвинуть раму створки. Она довольно эластична, и ее можно подвинуть примерно на 5 мм. Порядок действий такой:

• С той стороны, которую нужно подвинуть, снимается штапик (только один).
• Между стеклопакетом и рамой чуть ниже места, где будем отодвигать, вставляется пластиковый или деревянный (не металлический) гладкий и узкий предмет. Больше всего подходит плоская лопатка или линейка.
  Что делать, если не закрывается пластиковое окно? Как отрегулировать

• Отжимаете раму, вставляете пластиковую полоску, которая будет выгибать ее.
• Линейку или лопатку вытаскиваете.
• Устанавливаете на место штапик.

Если присмотреться, видно, что рама немного искривлена. Главное, чтобы окно теперь закрывалось. В 99% случаев этого достаточно. Если вам не повезло, и все эти ухищрения не дали результата необходимо снимать откосы и выгибать еще и раму.

Посмотреть все описанные выше действия можно в видео.

Как сделать откосы на окна из пластика на окна своими руками читайте тут.

Регулировка и замена ручек

Достаточно распространенная проблема: ручка поворачивается с трудом. Если проблему вовремя не устранить, из-за прилагаемых чрезмерных усилий она ломается, остается короткий пенек, которым уже точно ничего не сделаешь.

Сначала о том, как сделать так, чтобы ручка снова закрывалась легко. Запорные механизмы в первую очередь нужно очистить и смазать. Сначала удаляют накопившуюся пыль и грязь, протирают насухо, затем все подвижные части смазывают. Использовать нужно чистые масла, без щелочей и кислот. Лучший вариант — машинное масло, можно любой аналог или современное средство из баллончика.

Места для смазки пластикового окна

Смазав все трущиеся и двигающиеся части, несколько раз открываете/закрываете створку, поворачиваете ее на петлях. Все должно двигаться ровно, без рывков.

Если и сейчас есть проблемы, скорее всего в процессе регулировок или изменений геометрии окна, сместился блокиратор. Он должен легко входить в ответную часть и плотно прижиматься к раме. Тогда и ручка поворачивается легко. Подвиньте створку и попробуйте снова.

Теперь о том, как поменять ручку. Крепеж, на котором она держится, спрятан под декоративной накладкой. Если присмотритесь, увидите, что есть тонкая крышечка. Беретесь за нее пальцами или поддеваете ногтями, тяните слегка на себя и поворачиваете в одну из сторон. Открываются два болта. Их выкручивают, ручку снимают, ставят на ее место новую.

Крепеж скрывается под декоративной накладкой

Мы рассмотрели самые широко распространенные проблемы и методы их устранения. Теперь для вас не проблема не только регулировка пластиковых окон, самостоятельно вы можете сделать и мелкий ремонт. Также можете сами проводить сервисное обслуживание (смазка раз в год).

Регулировка окон ПВХ своими руками

Регулировка окон ПВХ своими руками возможна только после изучения основ их конструкции, принципов работы внутренней механической системы и при условии знания правил этого технологического процесса.

Регулировка окон ПВХ своими руками

Окна ПВХ завоевали очень широкую популярность, так как просты в эксплуатации, неприхотливы в уходе, создают в доме или квартире комфортные условия тишины и тепла. Они не требуют покраски или применения замазки или шпаклевки, но минимальный уход за ними все-таки необходим.

Окна прослужат более долгий срок, если их вовремя смазывать, а при необходимости еще и проводить профилактические регулировки отдельных их элементов. Чтобы иметь возможность самостоятельно справиться со всеми обслуживающими или мелкими ремонтными работами, нужно знать порядок выполнения некоторых манипуляций и иметь необходимые для этого инструменты.

Инструменты для работы

Приступать к процессу регулировки нужно с подготовки необходимых инструментов. Стандартный набор для этих мероприятий:

Нехитрый ключик-шестигранник — основной инструмент для регулировки

1. Ключ-шестигранник, имеющий размер в 4 мм. Проще всего, если его нет в домашнем арсенале, приобрести такой ключик в магазине мебельной фурнитуры: стоит он –копейки, а пользы от него очень много.
2. Шуруповерт с набором бит. Чаще всего в процессе регулировки используются крестообразные виды насадок-бит с маркировкой ТХ и Т.
3. Для некоторых отделов окна подойдет простая фигурная отвертка, имеющая размер 3—4 мм;
4. Для смазки понадобится специальный аэрозоль WD-40 или обычное машинное масло, которое используют для швейных машинок.
5. Плоскогубцы.

Основным регулирующим инструментом все же является шестигранник, который в основном применяется для сборки мебели, поэтому за ним и закрепилось название «мебельный». Крестовые насадки на шуруповерт и такого же типа отвертки пригодятся для работы с болтами, которыми крепится к профилю почти все элементы фурнитуры. При регулировке раздвижных вариантов окон производится настройка расстояний роликовых кареток, которые являются креплением для подвижной створки.

Плоскогубцы понадобятся, как вспомогательный инструмент при необходимости разборки некоторых деталей.

Регулировка механизмов

Основные узлы ПВХ окна, подлежащие регулировке

Регулировка фурнитуры требуется в основном в некоторых узлах, имеющих подвижные элементы, в которых иногда появляются неисправности или поломки. Замену деталей фурнитуры лучше доверить квалифицированным мастерам, а мелкие проблемы можно попробовать решить самостоятельно. Запчасти к оконной системе можно приобрести у тех же производителей, что занимаются сборкой самих стеклопакетов.

Возможно, потребуется приобретение некоторых деталей фурнитуры для замены

Для решения конкретных задач, стоит рассмотреть разные проблемы, возникающие при эксплуатации окон ПВХ, а также профилактические меры, которые помогут дольше эксплуатировать систему. К наиболее часто возникающим проблемам можно отнести следующие:

1. Появление проседания створок дверей и окон.
2. Затрудненный процесс движения створок двери или окон.
3. Нарушенная герметичность (появление щелей) стеклопакета при закрытой створке.
4. Затруднения при переведении окна из одного режима в другой.
5. Необходимость замены отдельных элементов фурнитуры при их сильном износе или порче.
6. Расшатывание дверных или оконных ручек.
7. Заклинивание ручек в каком-либо положении.
8. Необходимость проведения замены одной ручки на другую, например, имеющую предохранитель или встроенный замок. Такой вариант устанавливается в целях безопасности, в том случае, если среди жильцов дома (квартиры) есть маленькие дети.

Базовыми точками регулировки системы механизмов окна считаются:

— створки по горизонтали;

Регулировка створки по горизонтали

— створки по вертикали;

Регулировка расположения створки по вертикали

— прижим оконной створки;

Регулировка прижима створки

— нижний угол окна по горизонтали;

Регулировка угла откидывания оконной створки

Вращая этот винт, можно добиться большего прижатия или отдаления нижнего угла створки к раме или от нее.

Движением ключа, установленного в нужный узел, в зависимости от того, в какую сторону он проворачивается, створка будет понемногу смещаться.

Видео — Регулировка верхней петли пластикового окна

Сдвигая створку, повернув ключ в один или половину оборота винта, нужно каждый раз закрывать и открывать оконную раму, проверяя ее работу. При необходимости винт немного поворачивают обратно. Рекомендовано сдвигать его постепенно на один-два миллиметра, чтобы не испортить случайно один из механизмов системы.

Кроме этого, регулировке подвергаются и крепления, которые держатся на болтах, имеющих крестообразные шлицы. Поэтому для этого процесса нужна будет соответствующая отвертка, которая иногда применяется вместе с шестигранником. Инструменты помогут затянуть или ослабить, слегка передвинуть один из элементов. Так, например, таким образом регулируют:

Схема регулировки уровня прижима окна

• Цапфы, сдвиг которых поможет усилить или ослабить силу прижима створки. Этот процесс проводят, переводя стеклопакет на зимний или летний режим.

Видео — Регулировка уровня прижима створок окна

• Система «ножниц».
• Крепление верхнего и нижнего навеса.

Регулировка верхнего и нижнего навесов

• Магнитная защелка на балконной двери.

Защелка балконной двери

Видео — Регулировка нижней петли ПВХ-окна

Регулировка или замена ручек

Регулировка или же переустановка ручки может потребоваться в разных ситуациях, которые могут произойти в процессе эксплуатации даже самых качественных стеклопакетов.

1. Например, ручка на двери или окне со временем может расшататься, и если не решить эту проблему сразу, то она может заклинить, и тогда разобраться будет еще сложнее. Тем более, что эта проблема в начальной стадии решается достаточно легко — ее можно назвать самой простой операцией из всех регулировочных работ.

Подтяжка креплений ручек

Для устранения этого недостатка понадобится крестовая отвертка, которой подтягиваются крепления. Любая ручка на стеклопакетах устанавливается на накладку, имеющую верхнюю крышку из пластика, под которой и спрятаны крепежные болты. Чтобы до них добраться, крышку поворачивают на 90 градусов, а затем проводят подтяжку болтов, используя крестовую отвертку. Крышка поворачивается достаточно легко, поэтому не стоит поддевать ее отверткой или другим острым инструментом. Это может нанести повреждения пластиковой раме или же самой крышке, и в дальнейшем ее будет сложно закрыть или открыть.

2. Другой случай, который потребует вмешательство в механизм стеклопакета — это замена ручки на более совершенную модель, имеющую предохранитель.

Такая мера предосторожности необходима в том случае, если в квартире проживает маленький ребенок, который с легкостью может открыть обычную ручку стеклопакета. Это – чрезвычайно опасно, если квартира находится выше первого этажа. Защитный же механизм, установленный на ручке, не позволит этого сделать.

Ручка с замком-предохранителем

Провести процесс переустановки этого элемента тоже достаточно просто. Как и в первой ситуации, на накладке поворачивается верхняя крышка, открывающая крепления. Затем болты выкручиваются, ручка немного раскачивается из стороны в сторону и извлекается.

Затем, устанавливается новая ручка с предохранителем. Важно установить ее в таком же положении, как была установлена предыдущая. Производится фиксирование ручки на болты, проверка работоспособности системы. В завершении работы декоративная крышка ставится на место.

3. Еще одна достаточно часто встречающаяся ситуация, когда трудно поворачивается ручка, или не же доходит до нужного уровня при ее повороте.

Решение этой проблемы — более сложная задача, так как такая ситуация имеет несколько причин.

• Возможно, поворотный механизм ручки требует очистки и смазки, если окно эксплуатируется не один год.
• Может быть, что прижимный механизм установлен в неудобное положение или слишком затянут, в этом случае его следует ослабить. В этом случае применяются те процессы, о которых уже упоминалось выше — проводится регулировка цапф, а также настраиваются болты регулировки рам на навесных петлях.

4. Бывает и так, что окно невозможно открыть из-за того, что заклинило ручку в одном положении. Из этой ситуации тоже есть выход. Причина такого явления заключается в неправильном срабатывании или несрабатывании блокировки, которая не дает возможности поменять позицию ручки в открытом положении окна. Для того, чтобы исправить ситуацию, нужно вручную отвести рычаг блокировки, и ручка будет по-прежнему свободно поворачиваться.

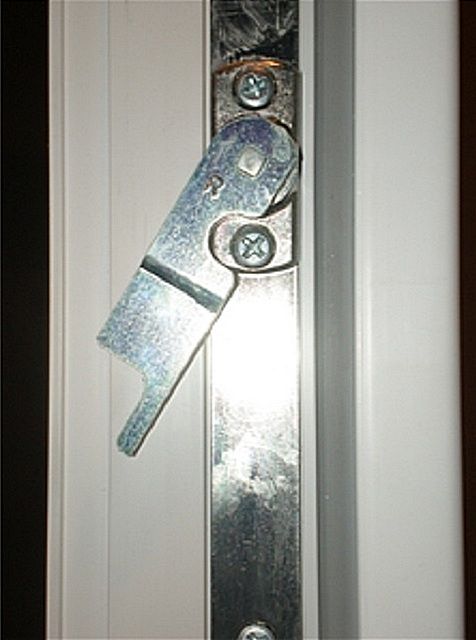

Рычаг блокировки оконной ручки

Рычаг находится на доступной торцевой стороне створки и представляет собой металлическую пластину, которая в открытом состоянии окна отведена под определенным углом от уплотнительной резинки и прикреплена к торцу таким образом, что она имеет возможность двигаться.

При проведении этой манипуляции не потребуется откручивать болты и снимать ручку.

Цены на фурнитуру для окон пвх

Фурнитура для окон пвх

Смазка механизмов ПВХ-окна

Не многие знают, что некоторые неприятные ситуации, которые приводят к необходимости регулировки, возникают из-за того, что вовремя не была проведена смазка подвижных узлов и механизмов окна, находящихся внутри рамы.

Если окна ПВХ эксплуатируются несколько лет, особенно если они установлены в домах, находящихся около дорог с интенсивным движением, то механизмы забиваются пылью, которая смешиваясь со смазкой, превращается в грязь. Эта субстанция не только затрудняет плавное движение створок при их открывании, а также повороты ручки. Подобная «паста» обладает выраженным абразивным эффектом, а значит – трущиеся механизмы быстро изнашиваются, начинают поскрипывать, а затем могут вообще прийти в негодность. Кроме этого, от пыли портятся резиновые уплотнители, обеспечивающие герметичность стеклопакетов, и окна теряют свои положительные качества, а значит, их придется со временем менять.

Поэтому и требуется периодическая чистка механизмов и замена в них смазки, а также обработка резиновых уплотнителей, чтобы они не теряли своей эластичности. Проводится такая обработка всех необходимых узлов хотя бы один раз в год, но лучше их проводить сразу после окончания зимы, а также перед началом наступления холодов.

Специальный набор для обслуживания ПВХ-окон

Для профилактических мероприятий можно использовать технические масла, которые используются для смазывания подвижных механизмов. Например, вполне может подойти машинное масло, применяемое для швейных машинок. Кроме этого, иногда используют смазку, изготовленную на силиконовой основе. В продаже также представлены специальные средства, предназначенные для обработки резиновых уплотнителей и смазки подвижных механизмов. Их производят в пластиковых флаконах с удобными для смазки насадками, а также в баллонах.

Процесс обработки включает следующие технологические этапы:

• Все створки окон открываются и осматриваются.
• Затем мягкой тканью протираются все видимые элементы фурнитуры, так как свежая смазка должна быть нанесена на сухую и очищенную поверхность. Для очистки недоступных для ткани участков, используются щетки или губка.
• Следующим шагом идет нанесение смазочных составов на крепления, защелки, засовы, а также поворотный механизм ручки.

Нанесение смазки по узлам оконного механизма

• Рекомендовано для смазывания использовать средство, производимое в баллонах, так как с помощью разбрызгивания смазка способна проникнуть в самые труднодоступные уголки механизмов.
• Если для смазки используются составы из флаконов, то необходимо нанести на каждую деталь 2—4 капли, а затем дать поработать механизму, закрывая и открывая створки, а также поворачивая в разные положения ручку.
• Резиновые уплотнители обрабатывают специально предназначенным для резины составом, который будет поддерживать ее в эластичном состоянии, не позволяя рассыхаться.
• Не стоит использовать для профилактических работ масла, не предназначенные для технического обслуживания механизмов, например, растительные или косметические.
• Очень важно проводить все смазочные процедуры одновременно — этот момент усилит общий профилактический эффект.

Если не забывать проводить смазочные работы вовремя, то все элементы стеклопакетов прослужат бесперебойно достаточно долгий срок.

Механизмы в окнах ПВХ всех фирм практически идентичны, поэтому и регулировку проводят по большей части одинаково. Фирма-производитель приобретаемых окон на своем сайте обычно дает описание своих изделий и инструкцию по ее эксплуатации. Поэтому к этой информации всегда можно обратиться при возникновении каких-либо трудностей.

Подготовив инструменты и составы для смазки, можно переходить к работе, которую нужно проводить без спешки, основательно разбираясь в конструкции. Если подойти к процессу ответственно, то его вполне можно провести самостоятельно, и он не займет много времени.

Узнайте, почему запотевают пластиковые окна внутри, а также рассмотрите причины и способы устранения, из нашей новой статьи.

Видео — Мероприятия по подготовке ПВХ-окна к зиме

Регулировка пластиковых окон своими руками

Несмотря на то, что все современные окна, изготовленные из ПВХ, дерева или алюминия, выполняются с большим запасом прочности, а фурнитура на них отличается повышенной надежностью, периодическая настройка и обслуживание конструкций все же необходима. Конструкция оконной фурнитуры такова, что отрегулировать окно своими руками не составит труда. Чтобы справиться с этой задачей, нужно иметь необходимые инструменты, а также знать основные узлы регулировки.

Какие инструменты вам потребуются?

Перед тем как приступать к регулировке окна, необходимо подготовить инструменты. Вам потребуются:

• Шестигранный ключ 4 мм. Этот инструмент используется для настройки в первую очередь. Форма ключа может быть любой, например, изогнутой в виде буквы «Г». Профессиональные ключи имеют с одной стороны изгиб для того, чтобы их удобно было держать.
• Насадки для отвертки в форме звезды (маркировка Т, ТХ). Потребуются только для некоторых моделей фурнитуры, но на всякий случай лучше приобрести и их.
• Крестовая отвёртка (размер 3 или 4). Обычно фурнитура крепится к окну болтами под обычную крестовую отвертку. Для того чтобы заменить ручку или отрегулировать ее, нужна именно крестовая отвертка. Самый простой вариант регулировки – наладка раздвижных конструкций. В этом случае необходимо лишь настроить расстояние роликовых кареток.
• Пассатижи или плоскогубцы.
• Аэрозоль WD-40 или машинное масло для смазки фурнитуры.

Видео: Регулировка пластиковых окон

Основные узлы, нуждающиеся в регулировке

Регулировать можно створку по вертикали и горизонтали. В первом случае требуется настройка нижней петли, а во втором – верхней части механизма. Для регулировки прижима створки настраивается крепление в средней части створки со стороны ручек. Также прижим створки налаживается в нижней части окна. Для настройки нижнего угла створки по горизонтали регулируются нижние петли.

Без помощи мастера можно не только отрегулировать оконную конструкцию, но и устранить некоторые простые неисправности. Рассмотрим, как это сделать.

Проблемы с оконной ручкой

Замена ручки окна или установка ручки с замком

Ручки с предохранителями могут потребоваться в детской, а также в других помещениях дома, где живет маленький ребенок. Эта важная деталь не позволит малышу самостоятельно открыть окно. Чтобы установить новую ручку, необходимо вынуть старую, отвернув заглушку и открутив болты. Затем нужно аккуратно раскачать ручку и вытащить ее. Новая ручка ставится на место старой в том же положении и закрепляется болтами.

Если шатается ручка

Чтобы устранить неисправность, достаточно просто сильнее затянуть крепления детали. Для этого необходимо освободить болты, скрытые под заглушкой – прямоугольной накладкой, расположенной под ручкой. Заглушку необходимо поддеть за верхнюю и нижнюю часть и повернуть на 90 градусов. Под ней расположены два болта, которые и нужно подтянуть с помощью отвёртки. Для того чтобы сдвинуть заглушку нельзя использовать острые предметы, так как это может повредить профиль.

Ручка заедает или не до конца закрывается

Прежде всего, нужно понять, чем вызвана данная проблема. Может быть, механизм ручки нуждается в смазке или чистке. Второй причиной может быть максимально зафиксированный прижим на створке. В этом случае его нужно ослабить.

Очистить механизм ручки не сложно. Для этого ее нужно снять, вычистить от загрязнений с помощью щетки или пылесоса, смазать и поставить обратно. Для смазки рекомендуется применять WD-40 с насадкой, которая легко проникает в углубления конструкции. Вообще, масло или аэрозоль рекомендуется применять всякий раз, когда осуществляется регулировка оконных конструкций, выполненных из ПВХ.

Если проблема с ручкой возникает из-за чрезмерного прижимного усилия, то необходимо его ослабить. Для этого осуществляется регулировка эксцентриков на торце створки со стороны ручки, а также настраиваются болты на петлях.

Если ручку заклинило

Даже если ручка перестала двигаться, пугаться не стоит. Такая ситуация не является поводом для замены фурнитуры. Как правило, ручка заедает из-за срабатывания блокировки, не позволяющей менять положение окна (открывать вверх), когда створка открыта. Чтобы решить проблему, достаточно вручную отвести рычаг блокиратора.

Рычаг блокиратора находится на торце створки со стороны ручки. Как он выглядит? Рычаг может иметь вид пластины, которая прикручена к торцу и отведена под углом к уплотнителю, если створка открыта. Второй вариант – это клипса, заходящая на уплотнитель.

Регулировка прижима створки

С наступлением холодов окна можно отрегулировать таким образом, чтобы уплотнитель пропускал как можно меньше холодного воздуха. Плотное прилегание створки к раме обеспечивает надежную защиту от холода. Отрегулировать степень прижима створки к раме необходим и в тех случаях, когда уплотнитель стал тоньше, износился, и из окна стало дуть.

Профессиональные мастера рекомендуют проводить регулировку прижимного устройства два раза в год. Накануне зимних морозов прижим нужно увеличить, а с наступлением тепла – уменьшить. Если высокая степень прижима сохраняется в течение всего года, это может испортить фурнитуру из-за постоянного напряжения в конструкции, а также сократить срок эксплуатации утеплителя, который под постоянным сильным давлением истончается и теряет свои тепло- и звукозащитные свойства.

Чтобы отрегулировать прижим, необходимо найти на торце створки цилиндры овальной формы, которые называются цапфами. На раме есть соответствующие им отверстия, в которые входят цапфы при повороте ручки. Данная конструкция обеспечивает прижим створки к раме. Усилие прижима настраивается путем перемещения отверстий на раме или прокручивания цапф.

Чтобы увеличить усилие прижима, необходимо повернуть эксцентрик выступающей частью к внутренней стороне окна. Чтобы снизить усилие, нужно проделать обратную операцию, то есть повернуть цапфу выступающей частью наружу.

Как настроить эксцентрики? Существует три способа настройки. Фурнитура различных производителей может немного различаться, поэтому способ регулировки будет зависеть от ее особенностей.

1. Цапфа имеет прорезь для плоской или шлицевой отвертки.
2. Эксцентрик нужно слегка отвести от поверхности, на которой он расположен, и повернуть. Это можно сделать при помощи пассатижей или просто руками.
3. Эксцентрик может быть повернут при помощи пассатижей с небольшим усилием.

Чтобы проверить возможность регулировки, можно попробовать изменить положение цапфы тремя способами по очереди. При этом начинать желательно с первого, чтобы избежать серьезных поломок.

Может случиться, что несмотря на все усилия торцевые цилиндры не получается настроить. В этом случае необходимо изменить положение ответной части или отверстий на раме.

С помощью шестигранника можно отвинтить болты и передвинуть зацеп в сторону улицы, чтобы увеличить прижим или в сторону помещения, чтобы ослабить прилегание створки.

Когда манипуляции по настройке на торцевой стороне ближе к ручке закончены, можно произвести наладку прилегания с противоположной стороны, где располагаются петли. Рассмотрим вариант для окна, которое может открываться в режиме проветривания. Вот основные шаги настройки прилегания створки такого окна.

Сняв колпачок наличника, вы увидите два болта под шестигранную отвертку, а также один болт, расположенный под углом 90 градусов к плоскости окна. Именно с ним нужно будет проводить манипуляции. Повернув болт по часовой стрелке, можно усилить прижим, при движении отвертки против часовой стрелки, усилие прижима ослабнет. Регулировка производится при помощи шестигранника. Настройку удобнее производить при закрытом окне.

Чтобы отрегулировать верхнюю часть створки, окно нужно открыть и найти устройство, называемое «ножницы», позволяющее открывать створку сверху (в режиме проветривания). Далее необходимо найти на торцевой части оконной створки клипсу или рычаг блокиратора, нажать на него и удерживать в этом положении. Затем повернуть ручку в вертикальное положение, которое она занимает при проветривании. После этого створка выйдет из верхнего паза и будет висеть на нижнем креплении и на «ножницах». Это позволит добраться до болта, который регулирует прижим. Он расположен с нижней стороны устройства, которое удерживает створку. Поворачивая болт можно регулировать степень прилегания.

Итак, регулировка прилегания створки осуществляется достаточно просто и не требует чрезмерных усилий. Вы сможете самостоятельно регулировать уровень теплосбережения в помещении в зависимости от температуры воздуха на улице.

Видео: Как отрегулировать прижим створки пластикового окна

Створка задевает оконную раму

Данная проблема возникает достаточно часто. Она также не является критической, справиться с ней можно самостоятельно без замены деталей фурнитуры и без затрат на ремонт.

Створка может задевать край рамы в тех случаях, когда детали фурнитуры разбалтываются или деформируются. Такое может произойти, если окно постоянно находится в открытом состоянии. В этом случае фурнитура повреждается под тяжестью створки.

Вторая причина неисправности – слишком резкое и быстрое открытие или закрытие окна, что приводит к деформации деталей, а также к ослаблению их крепления.

Чтобы осуществить настройку без проблем, желательно обратиться за помощью производителю фурнитуры, эмблема которого видна на деталях. Посетив сайт компании-производителя и ознакомившись с инструкцией по регулировке, вы сможете быстро и точно выполнить настройку.

Существуют общие советы по изменению положения створки, если нарушено закрывание:

• Створка задевает раму верхним торцом: створку нужно повернуть к нижнему навесу или опустить всю конструкцию вниз.
• Створка задевает раму нижним торцом ближе к ручке: створку поднимают и поворачивают в сторону верхней петли.
• Створка задевает раму в середине торцевой части (там, где ручка): конструкцию смещают в сторону петель. Иногда необходимо слегка повернуть створку к нижнему или верхнему навесу.

Чтобы осуществить настройку, потребуется поворачивать шестигранником болты, расположенные на системе «ножницы», сверху окна, а также на нижнем навесе.

Рассмотрим, как регулировать створку при самых распространённых нарушениях ее положения.

• Если створка опустилась, или требуется слегка повернуть ее снизу, необходимо регулировать болт, распложенный на нижнем навесе. Сняв наличник, вы увидите отверстие сверху навеса. Вставив в него шестигранник и поворачивая его, вы отрегулируете высоту створки. Поворот по часовой стрелке поднимает створку, против – опускает.
• Если требуется переместить створку влево или вправо, то нужен болт, расположенный в нижней части навесного механизма параллельно плоскости окна. К болту имеется два доступа: со стороны окна и откоса, регулировку можно осуществлять с любой стороны. Поворачивая болт по часовой стрелке, вы переместите створку вправо, против часовой – влево. Обязательно нужно проверять, как закрывается окно, после каждого поворота болта. Манипуляции осуществляются до тех пор, пока не будет достигнут нужный результат.
• Чтобы отрегулировать створку в верхней части, необходимо произвести регулировку механизма «ножницы». Для перемещения створки в верхней части, нужно найти головку под шестигранник, которая находится сбоку на механизме. Она будет доступна, если окно полностью распахнуть.

Если требуется отрегулировать тяжелую металлопластиковую створку или дверь, то необходимо настраивать специальные доводчики, задача которых приподнимать створку при открытии и закрытии.

Одно из преимуществ современных пластиковых оконных систем заключается в том, что их фурнитура подлежит всесторонней самостоятельной настройке. В ключевых местах расположены настроечные болты, регулировка которых осуществляется при помощи ключей-шестигранников диаметром 4 мм. Затрачивая минимум усилий, вы сможете самостоятельно отрегулировать окно так, как вам удобно, настроить теплообмен в помещении, защитить окно от холодного воздуха в зимнее время, а также исправить мелкие недостатки, возникшие в процессе эксплуатации.

Регулировка окон — подробное руководство

В самом начале работ над сайтом, я опубликовал небольшой материал – пособие по регулировке пластиковых окон. Несмотря на короткий и недостаточно содержательный, на мой взгляд, пост, он до сих пор востребован. С тех пор прошло немало лет, и, похоже, пришло время развернуть информацию «в глубину». Так что же можно сделать самостоятельно, а что лучше оставить мастеру?

Содержание:

Что такое регулировка окон
Предварительная диагностика
Регулировка окон по ширине и высоте с помощью ключа
Регулировка щелевых проветривателей
Ответные планки и их правильная установка
Регулировка окон на прижим
Регулировка створок по геометрии, или «переклинка»
Регулировать окна – выгодно
Резюме


Что такое регулировка окон?

О регулировке пластиковых окон, как правило, вспоминают тогда, когда они плохо закрываются или открываются, задевают и заедают, продувают с разных сторон и т.д. То есть, когда окно еще не сломано, но уже «барахлит», и с трудом выполняет свои функции.
Многие считают, что регулировка окна – это простое «подтягивание» цапф и петель фурнитуры, которые нужно «подкручивать» чуть ли не ежегодно. И неудивительно, ведь рано или поздно ваше пластиковое окно снова провисает, и начинает дуть.
Задумайтесь: конструкции из ПВХ ставят в России уже третий десяток лет. Все рассчитано, еще немцами, до мелочей, и испытано на практике. Тем не менее, проблемы у окон наблюдаются одни и те же, из года в год. Почему так происходит? Как отрегулировать окно «раз и навсегда», и возможно ли это?
Отвечаю – да, возможно, если знать, что нужно делать.
Регулировка окна – процесс, конечной целью которого является, не просто устранение основных неисправностей и приведение его в рабочее состояние. Окно должно снова (или впервые) стать таким, каким его задумал и разработал производитель. Это, на самом деле, целый комплекс мер, в котором, вопреки расхожему мнению, винтам и петлям отводится скромная, вспомогательная роль.
За все годы своей работы (уже более 15 лет), я припоминаю только пару случаев, когда окна было целесообразнее заменить, а не ремонтировать. Регулировать окна, даже прослужившие много лет, и «возвращать их в строй» намного выгоднее, чем менять их. Ведь кроме очевидных затрат на покупку новых «стеклопакетов», приходится снова проходить через весь «разгром» монтажных работ, и, нередко, заново делать ремонт в квартире.

Материал будет идти «от простого к сложному». Самую простую регулировку фурнитуры окна, вы без особого труда сделаете самостоятельно (так сказать, немного подкрутите), а, например, разборку створки и исправление ее «геометрии» (то есть формы) я настоятельно рекомендую поручить опытному специалисту.



Диагностика положения створки пластикового окна

Для определения алгоритма будущей регулировки окна, желательно сделать простейшую диагностику. Нужно взять обычный карандаш, и отметить положение углов и средней части створки, как показано на фото.

Затем открыть окно, и измерить, на сколько миллиметров створка «перекрывает» раму. Средняя величина так называемого «нахлеста» должна в норме составлять примерно 8 мм.

У правильно собранных и установленных окон, нахлест со всех сторон практически одинаков. Если окно плохо закрывается, после диагностики сразу будет видно, сильно ли оно провисло. Сравнив отметки в нескольких местах, вы получите представление о том, насколько створка перекошена относительно рамы. При небольшом (1-2 мм) отклонении от нормы, достаточно отрегулировать окно, подтянув или ослабив винты на фурнитуре. Если же разница по высоте между углами более 2-3 мм, может понадобиться исправление геометрии створки (делается изнутри, здесь регулировка окна ключом не поможет).

При слишком большом «нахлесте» створка будет постоянно задевать за раму, а при маленьком – из окна будет дуть.



Регулировка положения створки окна с помощью ключа

Если окно плохо закрывается, задевая за раму снизу, сверху или сбоку, самым простым вариантом действий будет отрегулировать его ключом, используя специально предназначенные для этого винты. Как правило, эти ключи не какие-то особые «оконные» – подходящий для наших целей, практически всегда можно найти в ближайшем магазине автозапчастей. Чаще всего нужен обычный «мебельный» шестигранник на 4 мм, но бывают и другие варианты, например, звездочки. Проблема может возникнуть только при регулировке окон нестандартными ключами, но это бывает редко. Например, фирменный ключ для нижних петель фурнитуры Aubi 300, в связи со снятием ее с производства, бывает сложно найти в продаже (впрочем, он есть у большинства опытных мастеров).

Регулировка окна, при провисании и задевании нижнего угла под ручкой

Просевшее вниз окно, при закрывании, обычно приходится «вталкивать» в раму. Чтобы его приподнять, можно использовать два винта – винт регулировки по высоте в нижней петле, и винт регулировки по ширине в верхней петле. Вкручиваем эти винты по часовой стрелке, и угол под ручкой поднимается (с особенностями регулировки нижней петли фурнитуры Aubi 300 можно ознакомиться здесь).

В некоторых системах фурнитуры, например, Winkhaus, верхняя петля может подтягиваться вращением винта против часовой стрелки. На поворотных створках Roto, винт регулировки по ширине находится с противоположной стороны петли, по той же оси.

В системе Aubi 300, вместо винта, имеется фигурная шайба на несколько фиксированных положений.

Если створка стучит при закрывании об верхнюю ответную планку на раме

Для устранения стука, вкручиваем винт регулировки верхней петли по ширине, и створка отодвигается от ответной планки.

При задевании боковой стороны окна (по центру), используются винты регулировки по ширине как верхней, так и нижней петли. Створка при этом смещается в сторону петель.

Если задевание происходит над створкой, можно попробовать немного выкрутить винт регулировки по высоте в нижней петле (створка опустится ниже). Проблемы с щелевым проветривателем рассмотрены в следующем разделе.

В окне, при открывании, что-то щелкает между петель? Попробуйте немного приподнять его створку вверх, используя тот же винт подъема по высоте нижней петли. Кроме этого, может понадобиться перестановка соответствующей ответной планки (см. далее).

Вот, собственно, и все, что нужно знать, чтобы отрегулировать окно, немного задевающее за раму.

Если окно провисло сильно, и простая регулировка не помогает (например, при попытке поднять створку, сразу начинается задевание сверху), нужно исправлять его «геометрию». Об особенностях переклинки окон я расскажу в конце статьи.



Регулировка щелевых проветривателей и их ответных планок

Фурнитура, на поворотно-откидных створках, может включать в себя систему 45-градусного щелевого проветривания. При всех своих достоинствах, она требует достаточно точной регулировки окна, нередко являясь причиной заедания, шумов и стуков в механизме. Диагностика данной неисправности порой вызывает затруднения, так как проветриватель обычно находится в верхней части створки, и при работе не виден.

Для регулировки окна, лучше встать на подоконник или стремянку, и заглянуть сверху створки. При повороте ручки строго горизонтально или вертикально, штырь фурнитуры должен находиться на одинаковом расстоянии (2-3 мм) от центрального выступа планки, не задевая за нее.
Правильное положение ответной планки относительно фурнитуры (на примере MACO):

Смещение планки или створки, вызывает задевание и стуки.

Для регулировки положения планки, отверстия под саморезы обычно делают овальными. Следует полностью выкрутить их, снять планку и установить ее правильно. Если причиной задевания является смещение створки окна вбок (определяется по нахлесту), используется соответствующий винт в верхней петле.
Пластиковым окнам с фурнитурой ROTO NT, может потребоваться и регулировка створки по высоте.

Из-за особенностей конструкции щелевого проветривателя, запорная цапфа фурнитуры работает «впритирку» к планке, и часто задевает за нее. Следует отрегулировать створку с помощью ключа, немного опустив ее вниз, а если это не получается – по геометрии.

Прежде чем переставлять ответные планки на пластиковом окне, нужно убедиться, что створка не перекошена относительно рамы.



Ответные планки прижима и регулировка их положения

Прижим створки пластикового окна обеспечивают ответные планки на раме. Они являются зацепами для запорных цапф механизма, и должны быть установлены правильно.

Проверка положения ответных планок

Вы определили, ровная ли створка, или даже отрегулировали ее «по нахлесту», но из окна все равно дует? Такое часто бывает при неправильном положении ответных планок на раме. Даже на самых современных оконных предприятиях существует «человеческий фактор», не говоря уже о том, что сборка створок и рам обычно происходит на разных участках. В общем случае, расстояние от ответной планки до запорной цапфы пластикового окна должно составлять 3-5 мм (при открытом окне, ручка строго горизонтально).

Если промежуток существенно больше, створка может попросту не прижиматься до конца, а если его практически нет – при открывании и закрывании окна слышен стук и щелчки.

Особенно часто ошибки происходят при установке планок на поворотно-откидных створках со стороны петель (их не видно, если створка открыта не полностью).

Нередки и случаи намеренной перестановки ответных планок монтажниками, после неудачных попыток отрегулировать окно. При снятии такой планки, вы увидите второе отверстие от самореза.

Если створка ровная, и не провисла (нахлест сверху и снизу одинаков), планки следует установить в нужное положение, и закрутить саморезы в новые места. Однако, следует знать, что подобные несоответствия могут свидетельствовать и о серьезной деформации створки. В случае сильного перекоса по диагонали, в первую очередь следует отрегулировать окно по геометрии – тогда и переставлять планки, скорее всего, не потребуется.

При слишком большом расстоянии между запорной цапфой и ответной планкой фурнитура не работает – поэтому из-под уплотнителя дует, а попытки регулировки окна на прижим не приносят результата.



Регулировка окон на прижим

Для начала, нужно ответить себе на вопрос – для чего, собственно, регулировать прижимы? Чтобы устранить продувание – скорее всего, скажете вы. Таких рекомендаций в интернете множество, и, отчасти, они имеют право на существование. Но только при двух, не всегда встречающихся одновременно условиях:
— створки ваших окон не деформировались;
— окнам (или их уплотнителю) более 10 лет.
Тогда регулировка окна на прижим поможет оттянуть на какое-то время замену «уставшей» резины. Если же есть прогиб пластикового профиля больше 2-3 мм, скорее всего, такая регулировка не поможет, а закрываться окно станет гораздо хуже. На практике мне, наоборот, чаще приходится ослаблять прижимы (возвращать в заводское положение), поскольку после регулировки окон по геометрии, герметичность обычно полностью восстанавливается – окно перестает дуть.
Именно поэтому регулировка «зима-лето» не рассматривается в данной статье. Ведь при максимальной нагрузке, да еще и зимой, уплотнитель долго не живет, а за ним и фурнитура, из-за постоянного кручения туда-сюда и повышенного износа, раньше срока потребует замены.
Я считаю абсолютно ненужными никакие регулярные манипуляции с полностью исправными пластиковыми окнами, кроме обязательной ежегодной смазки. Как говорится, не мешай механизму нормально работать:). И отвечаю на вопросы клиентов о сроке их службы так – на наш век хватит!

Простая регулировка окон на прижим, делается следующим образом.

Хотите увеличить плотность прижатия створки – эксцентрик (обычно это и есть запорная цапфа) должен быть установлен точкой (или своей широкой стороной) к уплотнительной резине.

Если же нужно, наоборот, ослабить прижим, и облегчить ход ручки – поворачиваем точкой (или широкой частью эксцентрика) от резины.

У «старой» фурнитуры Roto Centro (та, у которой эксцентрик находится в ответной планке), для регулировки на увеличение прижима, следует повернуть к резине ту часть планки, со стороны которой находится запорная цапфа.

Цапфы фурнитуры Winkhaus AutoPilot регулируются без ключа, просто руками, путем вытягивания и поворота в нужную сторону.

Регулировка прижима створки в нижней петле (бывает не у всех окон). Существуют варианты и под звездочку, и под обычную отвертку.

Также есть возможность регулировки прижима в верхней петле.

Впрочем, последняя регулировка используется крайне редко, так как на продувание через верхние петли степень прижима практически не влияет (в большинстве случаев, в верхней петле воздух постоянно проходит через небольшие зазоры, это нормальная ситуация).

И помните, резиновый уплотнитель окна не рассчитан на постоянную работу в «зимнем» режиме. Будучи сильно «сплющенным», он быстро потеряет эластичность, и окончательно перестанет держать тепло.



Регулировка окон по геометрии («переклинка» створок)

Что происходит со створкой пластикового окна со временем? Упрощенно, основное воздействие на нее оказывают две силы – сила тяжести и сила, скажем так, «трения» (она возникает при закрывании окна).

Первая превращает прямоугольник пластикового профиля в параллелограмм, вызывая провисание угла под ручкой, и проблемы с открыванием и закрыванием. Также из-за этого возникает продувание сверху широких окон, в районе ручки ухудшается прижим.
Вторая вызывает существенный прогиб «петлевой» вертикальной части створки, из-за бокового давления резины об пластик при закрывании окна. Начинается печально известное продувание между петель, ставшее чуть ли не «визитной карточкой» некачественных пластиковых окон. Иногда прогиб столь велик, что в сочетании с недочетами монтажа, фурнитура со стороны петель просто не входит в зацепление. Окно, фактически, полностью не закрывается, часто при этом даже слышно улицу. Поэтому обычная регулировка цапф окна ключом в этом случае бессмысленна, а замена уплотнителя помогает ненадолго, или не помогает вовсе.
Проблема с перекосом и прогибом профилей имеет и внутренние причины. Дело в том, что прямоугольную форму, нужную для нормальной работы, окну придает стеклопакет. Да-да, все держится на стекле, и специальных регулировочных пластинах.
Вот как должны быть установлены пластины под стеклопакет согласно ГОСТ 30674-99.

Почему именно так? Рассмотрим простой пример, используя детский конструктор, как модель нашей оконной створки.

Если собрать из планок прямоугольник, он, под действием силы тяжести, при малейшем ослаблении винтов будет стремиться превратиться в параллелограмм (при условии, что одна сторона зафиксирована жестко). Так себя ведет и пластиковая оконная створка без стеклопакета – профили армированы металлом, а в углах усиления нет.
Если же по диагонали установить еще одну планку, то наша «створка» больше не будет провисать, не так ли? Блок из 2-3 склеенных стекол, или стеклопакет, является одним из несущих элементов в конструкции пластикового окна, и должен распирать (или «расклинивать») створку строго определенным образом. Для этого существуют специальные опорные (выравнивающие), и регулировочные пластины (или подкладки).
Подкладки, обозначенные на схеме «ГОСТ» черным цветом, придают створке нужную жесткость, удерживая ее по диагонали. В тех случаях, когда они расположены по-другому, неправильно подобраны по толщине, или отсутствуют (а снаружи их не видно), ни о какой успешной регулировке окна ключом не может быть и речи. Более того, несмотря на ГОСТ, на практике часто требуется устанавливать дополнительные боковые пластины (по центру вертикальных сторон) для предотвращения прогиба, особенно у высоких створок.

Регулировочные пластины имеют толщину от 1 до 6 мм, соответствующие их толщине разные цвета, и должны быть установлены плоской частью к стеклопакету. Выпускаются разной ширины, на фото – пластины 32 мм.

Внимание! Далее изложены общие принципы регулировки пластиковых окон «по геометрии». Категорически не рекомендую заниматься этим «домашним мастерам»! Для исправления формы створки, требуется снятие и обратная установка штапиков, а иногда и стеклопакета. Переклинку должен делать специалист по ремонту окон, или хотя бы монтажник с соответствующим опытом, и специальным инструментом. Без практики вы можете помять и поцарапать пластик, а также серьезно порезать руки об острые кромки стекол (либо вообще разбить стеклопакет). Я не несу ответственности за последствия самостоятельной разборки и ремонта окон. Данный раздел носит чисто информационный характер, и поможет вам понять, что должен делать опытный, разбирающийся «в теме» мастер.


При провисании створки

Часто при разборке таких створок обнаруживается, что одной, или нескольких регулировочных пластин нет вообще, либо они находятся не на своих местах, или их толщина подобрана неправильно.


Для правильной регулировки окна по высоте, вполне достаточно добиться одинакового «нахлеста» сверху и снизу, путем перестановки и добавления регулировочных пластин подходящей толщины. Иногда достаточно просто сдвинуть уже имеющиеся пластины, как можно ближе к углам, чтобы устранить провисание створки.

До регулировки:

После регулировки:

Внимательный читатель может заметить, что по ГОСТу подкладки устанавливаются на некотором расстоянии от внутреннего угла створки, а на моих фото они прямо в углу. Дело в том, что в реальности жесткость современных металлопластиковых оконных профилей обычно, увы, существенно ниже, чем должна была быть по расчетам немецких инженеров. Поэтому я устанавливаю пластины именно так, чтобы уменьшить деформацию створки (возникающую в основном внизу, из-за веса стеклопакета).

При задевании середины нижней части широкой створки

Если широкая створка сильно «трет» снизу, по центру (часто об ответную планку), и плохо закрывается, следует, опять же, переместить нижнюю регулировочную пластину в самый угол, до упора. Нагрузка на профиль снижается, и задевание в большинстве случаев прекращается.

Обратите внимание, что при регулировке окон по геометрии, петли вообще не нужно «крутить» – они остаются в оптимальном, среднем положении.


При продувании

При продувании сбоку (обычно, окно дует между петель), часто бывает необходимо установить дополнительные регулировочные пластины по центру створки.

Таким образом, створка выравнивается, фурнитура входит в зацепление, уплотнитель прижимается к раме, и продувание прекращается. Если окно дует со стороны ручки, действия аналогичные. Ширина «нахлеста», опять же, проверяется с помощью карандаша (должна быть примерно 8 мм).

Вы, наверное, уже поняли, что главное в регулировке окна по геометрии – это обеспечение равномерного нахлеста створки по всему периметру рамы. Без этого не будет ни нормального прилегания резинового уплотнителя, ни корректной работы фурнитуры. Как ни крути винты, только ими добиться такого результата обычно невозможно.

Переклинкой можно исправить и некоторые ошибки, допущенные при монтаже пластиковых окон. Например, если рама была «растянута» при установке, мастер может немного вытянуть в ту же сторону створку. Таким, сравнительно несложным способом, часто удается обеспечить хороший прижим уплотнителя и устранить продувание, не переделывая монтаж (не нужно ломать, и снова восстанавливать боковые откосы). Визуально, небольшой изгиб створки «бочкой» будет незаметен.

Если даже после всех манипуляций, выравнивания по геометрии и регулировки окна, из него все равно дует – вот тогда, и только тогда, следует менять уплотнитель.



Регулировка окон, сделанная правильно, сбережет не только ваше здоровье, но и ваши деньги.

На момент написания этой статьи, автор ремонтировал окна в доме – новостройке. Довольная хозяйка сообщила, что теперь уменьшит до минимума температуру батарей в квартире, и ежемесячный счет за отопление сразу снизится. Оказалось, что раньше, когда из окон сильно дуло, она была вынуждена платить за обогрев улицы – в доме уже установлены счетчики тепла. Со временем, такие приборы учета появятся во всех квартирах, поэтому затраты на вызов мастера, рано или поздно, многократно окупятся.
Срок службы уплотнителя и фурнитуры пластиковых окон, отрегулированных по геометрии (и поэтому работающих без лишних нагрузок), тоже существенно увеличивается.


Резюме

Простая регулировка окон ключом – по силам практически каждому. Но заниматься этим стоит лишь при мелких неисправностях.
Если же ваши окна очень плохо закрываются, или из них сильно дует, лучше обратиться к опытному специалисту, который всего один раз, грамотно отрегулирует их по геометрии. И можете, как говорится, дальше спать спокойно!
