Регулировка петель пластиковых дверей. Как самостоятельно отрегулировать петли пластиковой двериИнформационный строительный сайт |

У большинства населения в квартирах или домах установлены пластиковые окна и двери. Со временем, при эксплуатации, практически у каждого владельца пластиковой двери возникает вопрос, как отрегулировать механизм балконной двери.

Содержание

О пластиковой двери
Как определить плотность прижима двери
Выявление других неполадок
Регулировка двери
Регулировка петель по горизонтали
Вертикальная регулировка петель

Конечно, можно вызвать специалистов, которые быстро устранят неполадку и отрегулируют механизм, но не всегда есть такая возможность — приехать на вызов сразу. Чаще всего приходится ждать несколько дней. Поэтому желательно самостоятельно освоить эти навыки и при необходимости, имея минимальный набор инструментов, выполнить регулировку петель пластиковых дверей своими руками.

О пластиковой двери

Когда производятся работы по установке новой двери из пластика, то специалисты должны на месте сразу выполнить регулировочные работы. Какое-то время работа двери не будет вызывать нареканий, но со временем, учитывая то, что дверь тяжелая, она может немного «присесть» и будет закрываться плохо.

Несмотря на все учтенные вопросы при покупке двери, ее отменное качество и проверенную фирму, которая выполнит установку двери, желательно присутствовать при наладочных работах и убедиться, что вам действительно оказали такую услугу.

После того, как регулировка петель пластиковой двери будет завершена, необходимо обратить внимание на следующее:

Рама двери должна быть плотно прижата к коробке по всему периметру.
Проверьте дверной механим: дверь должна легко открываться и закрываться. Если она открывается или закрывается с усилием, скрипом, то это означает, что регулировка не выполнена до конца.
Чтобы проверить вертикальность двери, нужно воспользоваться строительным уровнем.
Откройте дверь, но не полностью, а до половины, и посмотрите, откроется (закроется) она произвольно или нет. Это тестирование необходимо проводить при условии полного отсутствия ветра и сквозняка. Если дверь отрегулирована по правилам, то она должна оставаться недвижимой.

Как определить плотность прижима двери

Эти знания помогут не только проверить работу специалистов, но и определить возможные отклонения в работе механизма.

Если дверь закрывается туго, или подойдя к ней, вы чувствуете сильный поток воздуха, то это свидетельствует о том, что пора выполнить наладку.

Чтобы проверить, хорошо ли прижата дверь к коробке, нужно выполнить такой тест:

Взять лист бумаги (не складывать!).
Проложить лист между дверной рамой и коробкой.
Дверь закрыть плотно.
Потянуть край листа на себя, вытащить его, обращая внимание на то, с каким усилием вытягивается бумага.

Выполнить действие по всему периметру двери.

Если на нескольких участках бумага вынимается легко, то прилегание двери в порядке. Если где-то вы прилагаете усилия, то это означает, что плотность прилегания нарушена.

Провисание двери можно увидеть так: возьмите обыкновенный карандаш и очертите открытую створку по всему периметру. Линии должны располагаться параллельно краю коробки двери, если возникает отклонение – необходима регулировка.

Выявление других неполадок

Одной из распространенных неполадок входной пластиковой двери является:

нижняя затворка (ее часть) цепляет край дверной рамы (часть порога). Это свидетельствует о провисании створки, которая прогибается под собственной тяжестью. Это обусловлено тем, что большую массу дверной створки берет на себя стеклопакет, а если установлен двойной стеклопакет с толщиной стекла более 4 миллиметров, то петли со временем ослабнут под весом, а створка двери начнет смещаться;

створка цепляет раму посередине. Причина – смещение боковой части створки вследствие погодных условий (перепадов температуры) или других факторов. В большинстве случаев такое смещение устраняется путем регулировки петель входных пластиковых дверей;
створка прижата к раме не плотно, а из-под уплотнителя проходит поток воздуха. Необходимо отрегулировать прижим двери;
шатающаяся ручка.

Регулировка двери

Перед тем как приступить к работам, и отрегулировать петли пластиковой двери, необходимо приобрести такие инструменты:

отвертку: обычную, плоскую и крестовую;
шестигранные ключи разного диаметра;
комплект прокладок.

Отрегулируем провисание двери. Чтобы убрать эту неисправность, нужно дверную створку направить вверх и немного сместить ее к петле, находящейся выше. Делается это следующим образом:

Необходимо открыть створку поворотом ручки (но не на проветривание!). При помощи шестигранного ключа (регулировочный на 4 миллиметра), провернуть винт в торцевой части створки около верхней петли.
Чтобы притянуть створку, нужно выполнить один-два оборота по часовой стрелке.
Закрыть створку.

С петли, расположенной внизу снять защитный колпачок. Это необходимо для того, чтобы отрегулировать верхний винт.
Провернуть винт на верхнем торце петли, немного приподнимая створку. Крутить его нужно по часовой стрелке.
Проверить, свободно ли «ходит» створка двери. Если туго – еще раз провернуть петли.

Внимание! Фурнитура пластиковых дверей может быть сделана под шестигранные ключи или под специальные, в виде «звезды». Этот нюанс необходимо учитывать при работе и при возможности приобрести такой ключ заранее.

Регулировка задевания в средней части. Если створка цепляет раму посередине двери, тогда необходимо сместить ее к петлям. Сначала нужно «увести» створку вниз к петле, вставить ключ в винт, расположенный сбоку и притянуть створку.

Если проделанные действия не устранят проблему, тогда необходимо еще раз отрегулировать верхнюю петлю пластиковой двери. Этого будет достаточно, чтобы устранить цепляние рамы.

Как отрегулировать прижим. Сила прижима двери к раме выполняется при помощи запорных элементов. Они располагаются внутри створки и имеют эксцентричную форму. Цапфы необходимо регулировать при помощи специального ключа и плоскогубцев.

Регулировку прижима двери достаточно проводить зимой и летом. Причем на зимний период необходимо установить прижим сильный, а на летний – слабее. Прижимать створку к раме со стороны петель нужно регулировочными винтами верхней и нижней петель двери.

Регулировка петель по горизонтали

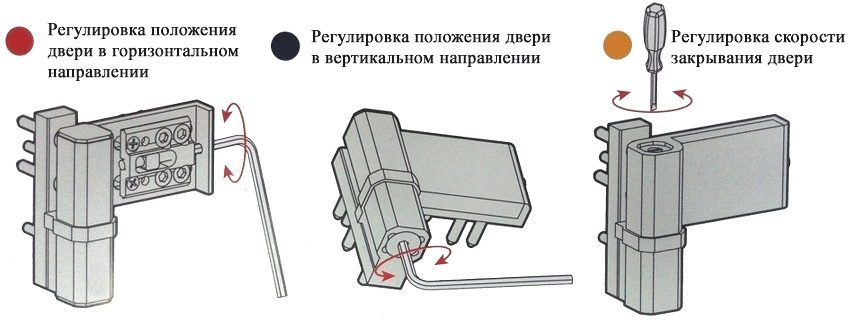

Петли для пластиковых дверей регулируют как по горизонтали, так и по вертикали. Рассмотрим горизонтальную регулировку:

Необходимо открыть дверь и открутить с верхних петель (их две) шурупы. Откручивать шурупы нужно шестигранной отверткой (на 3 миллиметра).
Затем закрыть дверь и снять накладки — под ними расположены регулировочные шурупы.
Во избежание перекоса двери, длинный шуруп подкручивают в верхней петле немного сильнее, чем в нижней.
Чтобы обеспечить равномерный сдвиг двери к петлям или в противоположную сторону, нужно снять накладку с петли, расположенной снизу, подтянуть ее и немного ослабить все горизонтальные шурупы, имеющиеся в петлях двери.

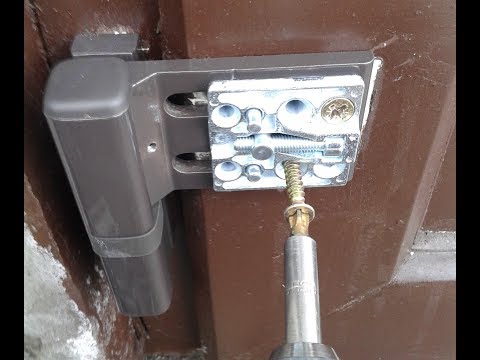

На этом фото можно увидеть расположение петли с декоративной накладкой и петли для пластиковых дверей без накладки.

Вертикальная регулировка петель

Выполняется регулировка по вертикали, когда необходимо приподнять дверь или опустить ее. Чтобы разобраться, как отрегулировать пластиковую дверь по вертикали, нужно снизу в торце петли отыскать шуруп для регулировки. Он расположен вдоль оси петли. Кстати, некоторые модели пластиковых дверей, в том числе и входные, оснащены системой закрытого шурупа. Такой шуруп может быть спрятан под заглушку, которую необходимо предварительно снять.

Для того чтобы отрегулировать дверь, необходимо воспользоваться шестигранной отверткой на 5 миллиметров. Путем вращения отвертки по часовой стрелке, дверь нужно немного приподнять, а когда вращение отвертки идет против часовой стрелки – дверь опустить.

На этом фото представлен шуруп регулировки пластиковой двери по вертикали.

Регулировку петель пластиковых дверей можно посмотреть на этом видео:

Регулировка Пластиковой Двери — Самостоятельная Настройка

Регулировка металлопластиковых дверей может понадобиться не только после их монтажа, но и в процессе эксплуатации. Во втором случае, процедура считается локальным профилактическим ремонтом. Зная устройство пластиковых входных конструкций, можно отрегулировать их самостоятельно, не прибегая к помощи специалистов. Здесь расскажем о том, когда требуется настройка пластиковой двери, и как ее выполнить правильно.

Когда необходима регулировка пластиковых дверей

Обычно сразу видны дефекты, которые говорят о том, что металлопластиковая конструкция требует технического обслуживания. Если появились признаки, описанные далее, то ситуацию поможет исправить регулировка.

Разгерметизация конструкции. Из-за нарушения герметичности, в помещение будет регулярно поступать холодный воздух. Недостаточно плотное прилегание дверной створки к раме можно проверить, используя только лист бумаги. Его нужно поместить между рамой и дверным полотном, после чего закрыть последнее на замок или повернуть ручку (если выполняется регулировка балконной двери). Далее необходимо попытаться вытащить бумагу — если получается сделать это, то функция прижимного механизма нарушена. Проблема может возникать в разных зонах конструкции, поэтому такую диагностику нужно провести по всему периметру двери. О разгерметизации также свидетельствует появление конденсата на стеклопакетах в холодное время года.

Повреждения ручки или сердцевины дверного замка. В данном случае о проблеме свидетельствует невозможность повернуть ручку до конца. Для того, чтобы это сделать, необходимо прилагать усилия. Такие трудности с эксплуатацией возникают в результате скопления мусора в механизмах или затрудненной работы цапф из-за проседания двери.

Расшатанная фурнитура. Из-за неаккуратной эксплуатации рано или поздно разболтаются ручки. Такая проблема часто возникает там, где постоянно высокая проходимость — в офисах, общественных заведениях, магазинах.
Провисание и перекос. Диагностировать провисания или перекос дверного полотна можно с помощью простого карандаша. Необходимо закрыть створку и обвести контуры по раме, после чего оценить расположение полученной линии относительно профиля. Если она параллельна раме, то регулировка металлопластиковой двери не требуется. Данную манипуляцию можно не проводить, если визуально и так заметен дефект — при открывании створка цепляет порог, а сверху образуется щель. Проблема зачастую является следствием постоянно открытого положения створки или некорректного расклинивания при монтаже.
Чрезмерное трение о короб. О проблеме свидетельствуют такие признаки: дверь цепляется за коробку, издавая скрип. Это потенциально опасное состояние для всей конструкции. Если своевременно не выполнить регулировку металлопластиковых дверей, достаточно быстро произойдет нарушение верхнего слоя ПВХ-конструкции с последующим повреждением профиля. Кроме того, такие условия эксплуатации способствуют ускоренному износу фурнитуры.
Заклинивание запоров. Проблемы с запорными механизмами определяют в зависимости от типа конструкции. Причиной может быть застрявший мусор, серьезная поломка или износ фурнитуры.

Подготовка к настройке пластиковой двери

Процедура займет не более 30 минут, основные действия будут направлены на регулирование:

цапф — торцевых втулок, которые нужны для запирания дверной конструкции;
петель — шарнирных деталей, которые отвечают за функцию открывания/закрывания двери. При этом не имеет значения количество петель, так как все процедуры обычно касаются нижней и верхней группы.

Чтобы самостоятельно выполнить настройку пластиковой двери, необходимо подготовить такой набор инструментов:

ключи-шестигранники разных размеров — от 2. 5 до 5 мм;
отвертки — плоская и крестовая;
набор пластиковых накладок;
пассатижи;
рулетка, линейка или сантиметр.

Вооружившись такими инструментами и приведенной ниже пошаговой инструкцией, можно произвести регулировку металлопластиковой двери правильно и быстро. Заодно можно смазать уплотнители и механизмы специальными средствами для обслуживания ПВХ-конструкций.
Перед тем, как приступить к регулировке пластиковых дверей, сперва проверяют состояние уплотнителей. Часто случается так, что проблемы с эксплуатацией возникают из-за износа уплотнительных резинок, а с петлями и цапфами все в порядке. Если все же необходима настройка фурнитуры, то сперва предстоит снять с петель пластиковые декоративные накладки, под которыми находятся регулировочные винты.

Регулировка пластиковой двери при перекосах и провисаниях

Провисания и перекосы не всегда являются результатом неосторожной эксплуатации. Такая проблема часто возникает из-за повышенной нагрузки в больших конструкциях или с тяжелыми двухкамерными стеклопакетами. Исправить ситуацию можно так: шестигранный ключ нужного размера вставляют в верхний паз и поворачивают по часовой стрелке, если нужно поднять полотно, или в обратном направлении, чтобы опустить его пониже.

Если провисание неравномерно, то настройка пластиковой двери происходит иначе:

регулируют и верхнюю, и нижнюю петли;
ключ вставляют не в верхний паз, а в боковые;
чтобы прижать дверное полотно к петлям, ключ поворачивают вправо;
чтобы отдалить дверь от петель, отвертку прокручивают влево.

Если процедура выполнена правильно, внешний контур металлопластиковой конструкции будет параллелен коробу. Процесс устранения перекоса усложняется тем, что передвигая полотно относительно петель, важно не допустить неравномерного смещения.

Скрип при открывании и закрывании можно устранить с помощью смазочных материалов для металлопластиковых конструкций. Их добавляют в отверстия механизмов петель.

Настройка пластиковой двери при разгерметизации

Плотность прилегания металлопластиковой двери можно отрегулировать, подкрутив торцевую цапфу — ее еще называют эксцентриком. Этот элемент имеет отметку — если вместе с цапфой поворачивать ее по направлению внутрь помещения, то степень прижатия уменьшается. Если подкручивать эксцентрик таким образом, что отметка будет направляться в обратную сторону, то прилегание дверного полотна усилится.

Регулировка ручек металлопластиковой двери

Ручки ПВХ-конструкций бывают двух типов: стационарные и подвижные. Функция последних заключается не только в эксплуатации дверного полотна, но и управлении механизмом замка. Подвижная ручка может быть нажимной или поворотной, врезной или накладной, в балконных дверях она обычно двусторонняя.

Чтобы починить разболтавшуюся ручку, снимают защиту с механизма и с помощью крестовой отвертки подтягивают крепления. Если ситуация обратная — ручка нажимается туго, то сначала нужно проверить положение полотна. Иногда требуется замена ручки с замком. Для этого нужно поставить ее в режим “открыто”, удалить саморезы и вытащить механизм, поставив на его место новый, действуя в обратной последовательности.
