Разрез здания: чертежи двухэтажных, одноэтажных и многоэтажных домов, строительные рисунки, поперечные разрезы жилых строений и фасада

Разрез здания считается важной частью проектных документов. Чертеж обозначает направления и локализацию лестниц, пролетов, их размеры. Такие схемы обычно строят архитекторы, но можно изучить основные моменты самостоятельно.

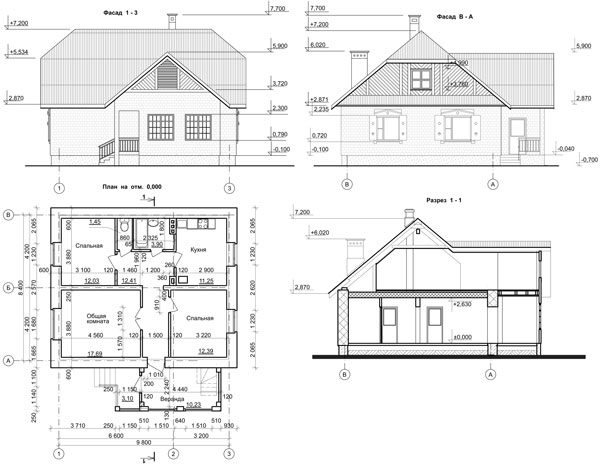

В чертежи обычно входят фасады и разрезы:

Фасад представляет собой изображение внешнего вида дома. В основном в таком чертеже присутствуют несущие элементы и детали отделки, воссоздающие точный вид здания,
Разрез здания – графическое изображение коттеджа с рассечением по плану секущими плоскостями. На нем зафиксированы объекты, сквозь которые проходит секущая площадь и располагающиеся за ней.

Чертеж фасада позволяет представить, как дом будет смотреться внешне, здание в разрезе показывает внутреннее устройство комнат.

В проектных документах должно быть минимум два чертежа. В одном представлен поперечный разрез, в другом – продольный разрез. При сложной конфигурации постройки документов больше.

При создании чертежей высотных построек, частных домов, производственных и административных зданий требуется обозначить разрезы. Для этого применяются тонкие вертикальные и горизонтальные линии. Чаще всего их делают по стенам лестничной клетки. Алгоритм вычерчивания разреза:

Вначале для главных несущих панелей и колонн (если они есть) нанести и указать вертикальные координационные оси,
После сделать горизонтальные линии уровней, находящиеся перпендикулярно с координационными осями. Это линии тротуара или земли, примерного верха карниза, перекрытия чердака, полов на каждом этаже,
Затем тонкими линями нанести контуры внутренних и наружных стен, перегородок. Зафиксировать высоту конька крыши, перекрытий между этажами и чердаком. Нужно нарисовать карниз стены, скат крыши, выносы цокольного этажа,

Наметить дверные и оконные проемы в перегородках, наружных и внутренних стенах, остальные элементы постройки,
Далее наносят необходимые размеры и отметки. Нужно начертить размерные и выносные линии и знаки, которые позволят сделать простановку высотных отметок, провести маркировку координационной оси,
Сделать завершающее обведение сечей, поставить высотные отметки и разрезы, записать разъясняющие слова, названия, убрать ненужные линии.

Из чего состоит смета на каркасный дом: расчеты и разбор сложных разделов

Нормативные документы

Разрез дома, планы и чертежи фасадов создаются в общей система ЕКСД (Единой системы конструкторской документации), стандарты которой определены ГОСТом 1.0. 7.2. Регламент включает форматы листов, масштабный ряд изображений, шрифты, графические обозначения, способы изображения предметов, их названия, толщину линий. При выполнении разрезов здании важно обязательно их учитывать.

Требования к чертежам

Вертикальная плоскость сечения передает точные сведения о размерах элемента. Важными отметками являются указания расстояния от потолка до пола.

Высота потолков стандартных жилых помещений – не больше 3 м,
Промышленного каркасного здания будет выше – от 3,3 м,
Помимо стен и их отверстий на чертеже есть перила, локализация лестниц, их высота,
Для окон в стене указывается высота подоконника. Для здания с мансардой она равна 80 см, от потолка до окна – не больше 30 см.

Эти сведения пригодятся специалистам и будущим хозяевам. Благодаря этой информации у владельцев будет возможность спланировать обустройство всех конструкций здания, опираясь на чертеж разреза здания.

Дом в разрезе по лестнице чертится после осуществления всех расчетов при проектировании. Сначала при построении и вычерчивании разреза здания нужно проведение координационных осей, после вычерчивания стен, отметка уровней лестничных площадок горизонтальными линиями.

После этого следует от любой горизонтальной линии отложить размер ширины площадки (1410 мм), через каждые 300 мм отметить точки, провести сквозь них вертикальные линии для разбивки ступеней. Затем к площадке нижнего этажа отложить 300 мм (это ширина ступени), соединить точку с последней точкой уровня промежуточной площадки, находящейся выше. Линия нужно чертить наклонную прямую.

Прямая пересечется с вертикальными линиями несколько раз. Сквозь них чертятся горизонтальные (проступи) и вертикальные (подступенки) линии. Остальные ступени и марши разбиваются по такому же алгоритму.

Подробная информация про технический план для дачного дома

После на разрезе чертят лестничные площадки, марши, контуры сечений ступеней, стен, площадок. Происходит их обводка основными линиями. Важно понимать, что по лестнице плоскость чертится по маршам, располагающимся к смотрящему чертеж человеку ближе других.

Проекты одноэтажных домов

Работы по строительству одноэтажных домов проводятся достаточно быстро. Монтажные работы стоят недорого. Следует позаботиться на этапе проектирования, чтобы проходных помещений было меньше. При создании чертежа важно определить количество жильцов.

Планировка жилых домов должна быть тщательной. Их теплоотдача гораздо выше, чем в многоквартирных зданиях. Причина в том, что все наружные стены сообщаются с улицей, к тому же нет подъезда. Локализации помещению в здании важно уделить особое внимание.

Планировку для одноэтажного дома можно сделать самостоятельно двумя способами:

Нарисовать вручную. Тогда потребуется миллиметровая бумага. При ее отсутствии подойдет лист с клетчатой разлиновкой. Этот метод подходит для людей, опытных в черчении. Иначе в чертеже будет много неточностей,

Применить проектировочную компьютерную программу. Таким образом, удастся создать не только главные наброски, а полный чертеж дома по всем нормам строительства. Чтобы не возникло ошибок, стоит покупать лицензионные программы,
Воспользоваться 3D-редактором. Это выбор для творческих людей. Создается трехмерный проект, прекрасно передающий размеры и локализацию помещений, дизайнерские идеи. Таким образом, удастся создать разрез промышленного здания или жилого дома.

Даже если дом небольшой, распределение пространства можно сделать грамотно. При создании чертежа важно учесть следующие нюансы:

Количество комнат с учетом их назначения, их локализацию. Важно учесть не только главные помещения, созданные для каждого жильца и функциональные комнаты (санузел, обеденная зона), но и гостиную, кладовку, прихожую,

Спальни следует создавать маленькими, а гостиную – просторной,
Увлечения жильцов тоже следует учесть. Некоторым хозяевам важно предусмотреть баню, тренажерный или читальный зал,
Спальню детей стоит планировать возле комнаты родителей,
Чтобы водопровод и канализационная система не занимали много места, обеденную зону, санузел и бойлер лучше планировать в одной линии,
Сохранению тепла будет способствовать тамбур или утепленная веранда,
При расчете стоит принять во внимание, что на каждого взрослого выделяется 8 кв. м. пространства,
Можно построить цоколь, чтобы увеличить полезное пространство.

Молодым семьям стоит учесть возможность пополнения в семье при проектировании.

Проекты двухэтажных коттеджей

В двухэтажном доме будет достаточно пространства для реализации всех идей. При планировке дома с двумя этажами следует учесть, где будет находиться каждое помещение:

Спальни лучше спланировать таким образом, чтобы оконные проемы выходили на юго-восток или восток,
Обеденную зону, прихожую и санузел лучше располагать на западной стороне,
Окна в комнатах для гостей выходят на юг или юго-восток.

Все мелочи, трудности и ошибки при составлении сметы на строительные работы

С помощью продуманного расположения жилых комнат можно получить много света там, где это необходимо и образовать воздухообмен. Чертеж в разрезе получится доступным, не усложненным лишними деталями. Простота будет гарантировать качество. Такой чертеж станет удобным для дальнейшей работы профессионалов. Внутреннее пространство помещений обустраивается по своему вкусу.

Заключение

Чертеж разреза здания – очень ответственный этап. Неподготовленным людям разобраться в нем будет достаточно сложно. При возникновении трудностей лучше обратиться к специалистам. В этом случае гарантированно не будет ошибок, которые особенно сложно исправлять, когда дом уже построен.
