Разобрать смеситель шаровый: Как разобрать однорычажный смеситель: видео-инструкции

Содержание

для ванной и кухни, разборка и устройство, из чего состоит шаровой смеситель и с керамическим картриджем

С разбором такого типа смесителей, как однорычажные, способен справиться любой человек. Чаще всего подобные манипуляции проводят при засорении излива, протечке, заклинивании, образовании накипи и других проблемах. Действия будут зависеть и от вида смесителя с одним рычагом, и от самой неисправности.

Особенности

Смеситель данного типа представляет собой кран, у которого имеется только одна регулировочная ручка. Благодаря такому строению поток воды в смесителе с единственным рычагом управляется движением одной руки.

Его основные преимущества:

  • Быстрое получение водяной струи нужной температуры.
  • Удобство управления.
  • Легкость ремонта, который можно выполнить своими руками.

Устройство смесителя однорычажного типа

Попадающая по двум трубам в смеситель вода смешивается до нужной пользователю температуры, а затем поступает в выходную трубку. Регуляция как температуры воды, так и напора струи выполняется за счет перемещения имеющегося внутри смесителя шара или пластин картриджа.

Виды

Смесители с одним рычагом разделяют на:

  1. Шаровые. Их внутреннее строение включает полый стальной шар с тремя отверстиями. Через два их них вода подается внутрь шара, а через третье – выводится в смешанном виде в сливное сопло. Данный шар находится внутри шаровой гильзы, в которой также имеются прочные резиновые седла.
    Под напором струй воды шар прочно соприкасается с этими седлами. Для его перемещения внутри смесителя используется шток. Повороты шара изменяют температуру воды и ее напор в соответствии с совпадением отверстий в шаре. Чем больше будут открыты отверстия, чем сильнее будет напор.
  2. Картриджные. Вода внутри таких кранов смешивается в картридже. Данные смесители также называют дисковыми, поскольку для изменения температуры и напора водяной струи в затворе таких смесителей имеются металлокерамические или стальные диски. Просвет между ними выступает в роли камеры, в которой смешивается вода разной температуры.

Инструкция по разборке

Прежде всего, подготовьте инструменты, которые вам будут нужны для разборки смесителя с одним рычагом.

Вам следует иметь при себе:

  • Плоскую отвертку.
  • Разводной ключ.
  • Гаечные ключи.
  • Нож.
  • Плоскогубцы.

Далее ваши действия будет определять внутреннее строение смесителя. При этом не забудьте перед началом работ отключить водоснабжение.

С керамическим картриджем

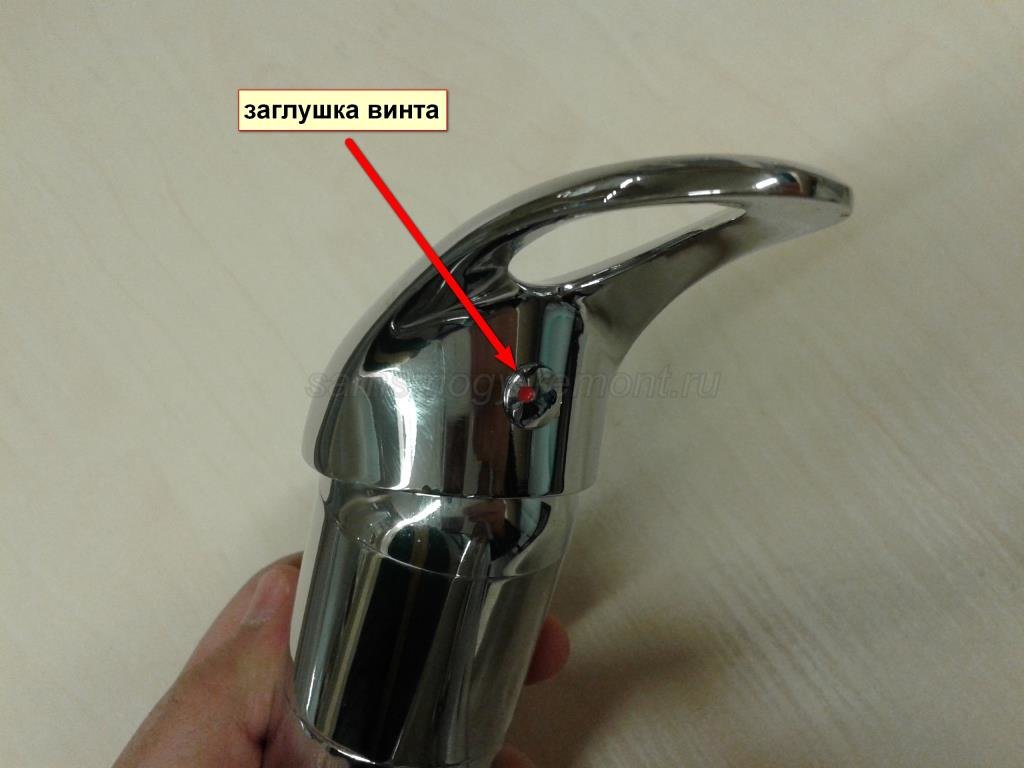

  1. Используя нож или отвертку, извлеките заглушку с красно-синей отметкой.
  2. Выкрутите шестигранником или отверткой винт, функцией которого является удержание рычага.
  3. Снимите рычаг с корпуса, чтобы увидеть верхнюю часть картриджа с регулирующим штоком и зажимной гайкой.

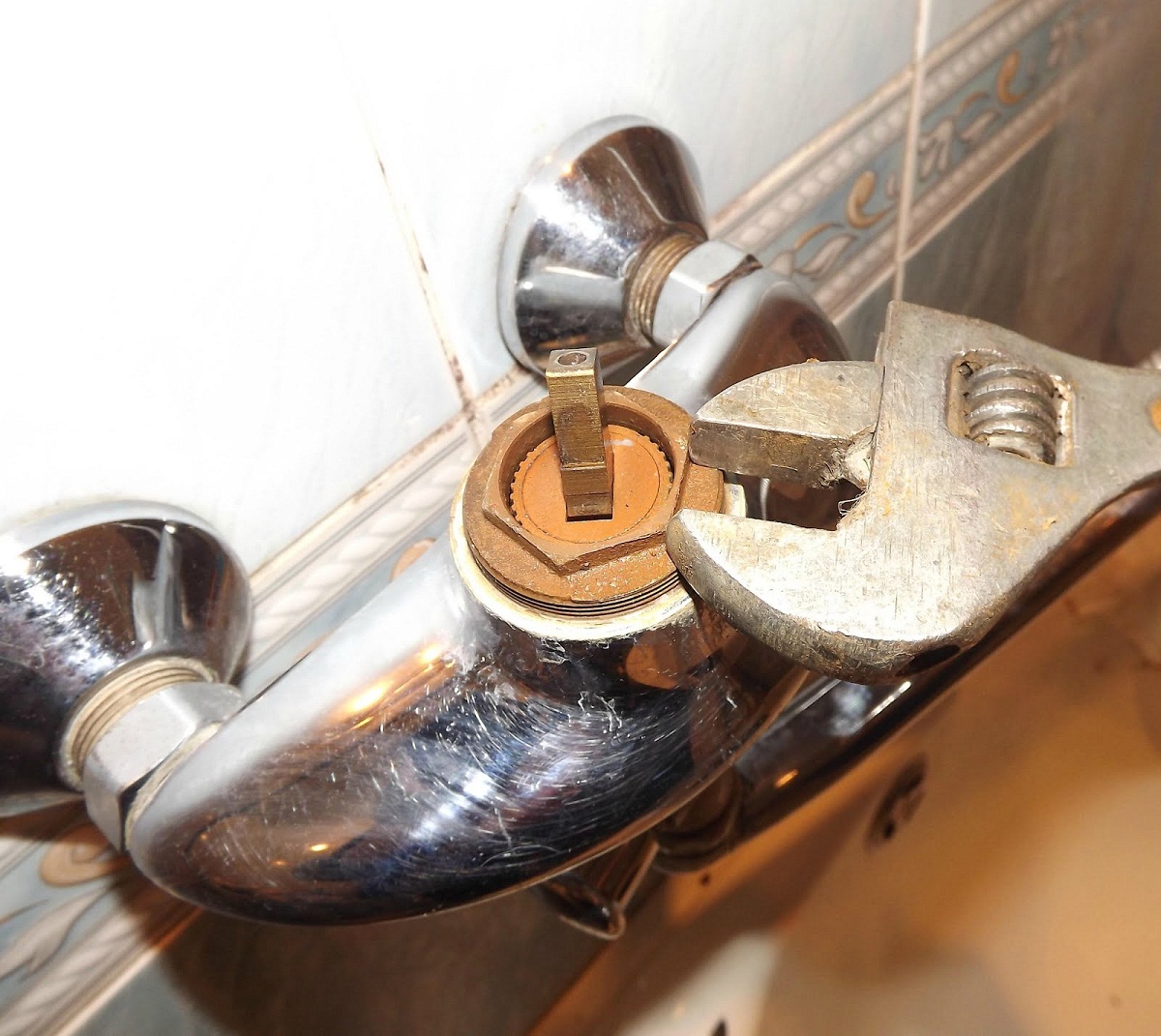

  4. Аккуратно открутите зажимную гайку, взяв для такой манипуляции в зависимости от вида гайки либо гаечный ключ (для граненой гайки), либо отвертку (для круглой гайки, у которой есть углубления и буртик).
  5. Извлеките картридж, запомнив его расположение внутри корпуса.

Шаровой

Разбор данного однорычажного смесителя проводится по такой схеме:

  • Снимите ручку, ослабив винт, который ее удерживает.
  • Используя отвертку, надавите на кольцо (его выемку), чтобы оно повернулось против часовой стрелки, но не полностью.

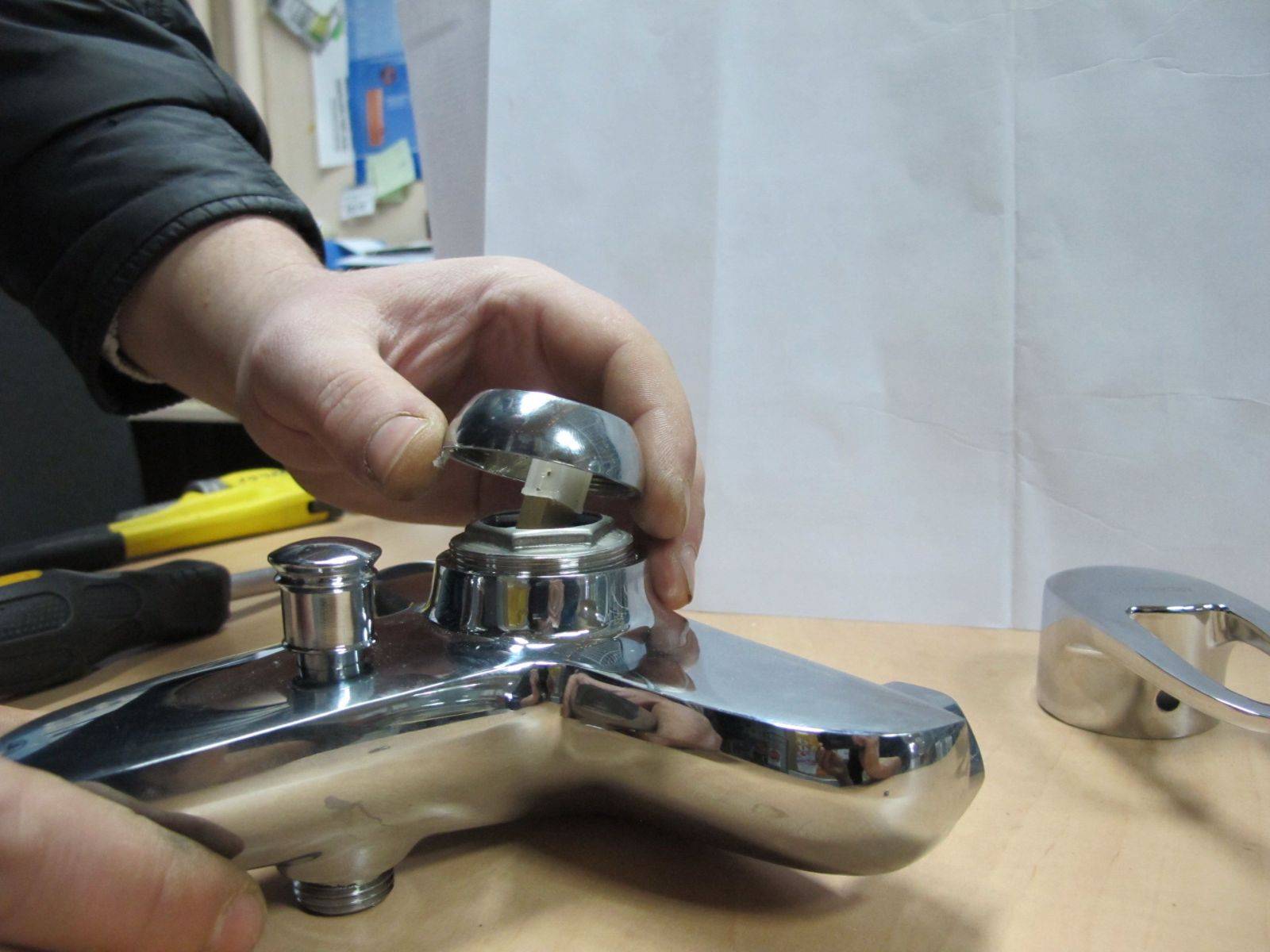

  • Снимите купол с помощью плоскогубцев, не деформировав при этом расположенное под ним четырехзубчатое кольцо.
  • Открутите с купола кольцо из пластика для проверки соединения, его вращения и степени загрязнения.
  • Извлеките пластиковую щитовидную деталь, прочистив ее черную часть (уплотнитель). Иногда вся неисправность заключается в загрязнении этой детали, поэтому после прочистки кран собирается обратно.
  • Если прочистка не помогла, извлеките из крана шар и осмотрите его. При необходимости замены шара установите в смеситель новую деталь, а затем соберите всю конструкцию в обратном порядке.

Наглядно, смотрите в нижеследующем видео.

Смеситель данного типа довольно часто засоряется в месте излива крана, что проявляется ослабленным напором воды, но для устранения такой неполадки не требуется полностью разбирать шаровой смеситель. Чтобы прочистить излив, сначала выкрутите гайку в изливе крана. Извлеките сеточку, а после промывания и продувания установите ее обратно, после чего верните гайку на ее место.

Замена картриджа

После извлечения картриджа из смесителя нужно определить его диаметр, поскольку заменять отслужившую деталь нужно идентичной.

Подобрав аналогичный по диаметру новый картридж, его следует вставить в корпус точно так же, как внутри смесителя стоял старый картридж.

Убедитесь, что выступы для его фиксации соответствуют углублениям в корпусе. Также оцените состояние уплотнительных резинок. Желательно, чтобы они были силиконовыми, так как подобные резинки более стойкие к воздействию воды и более эластичны, чем резиновые. После установки картриджа выполните сборку смесителя, соблюдая обратный порядок.

Весь процесс разбора и сборки картриджного смесителя представлен в видео ниже.

устройство, как разобрать и сделать ремонт крана с одной ручкой, видео

Функциональные и стильные однорычажные смесители уже практически полностью вытеснили из современных ванн и кухонь стандартные краны – «елочки».

Но, несмотря на то что запорная арматура отличается долговечностью, со временем элементы конструкции все равно изнашиваются. Ремонт вышедшего из строя крана с одной ручкой можно выполнить самостоятельно.

Для этого необходимо разобраться в его устройстве и следовать советам профессионалов. Понять, как быстрее и лучше разобрать и починить смеситель, поможет видео инструкция.

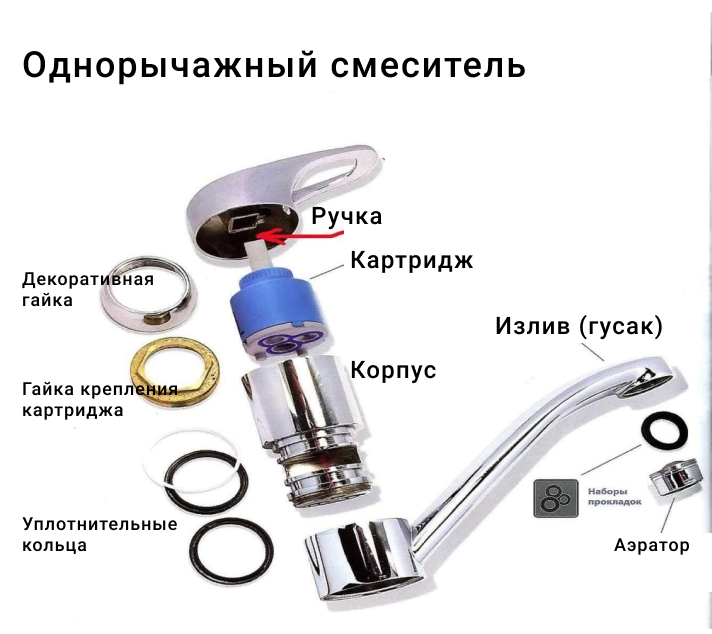

Устройство однорычажного смесителя

Краны с одной ручкой в эксплуатации очень просты. Управление напором и температурой воды легко осуществляется движением одной руки. Подняв джойстик вверх, можно усилить напор воды, а повернув его влево или вправо – сделать воду более горячей или холодной.

Такая простая регулировка объясняется конструкцией крана, которая состоит из следующих деталей:

  • крышка корпуса;
  • джойстик, ручка или рычаг смесителя;
  • корпус крана;
  • фиксирующая скоба;
  • излив с аэратором;
  • резиновые или силиконовые прокладки;
  • картридж сменного типа или шаровый механизм;
  • нижняя часть для подключения подводки.

Однорычажные смесители различаются конструкцией и внешним оформлением.

Виды смесителей с одним рычагом

По своему устройству краны для ванн такого типа могут быть двух видов.

Шаровые смесители

Основным элементов конструкции является полый стальной шар, который оборудован тремя отверстиями для протока воды. В корпус он устанавливается с помощью картриджной гильзы. Фторопластовые вставки конструкции создают необходимое уплотнение.

Напор воды обеспечивается за счет открытия и перекрытия отверстий в корпусе и шаре, а температура регулируется вариантами их совмещения.

К недостаткам шаровых смесителей относится:

  • быстрый износ резиновых уплотнителей;
  • низкая вероятность ремонта;
  • быстрое образование накипи на шаре;
  • относительно высокая стоимость.

Однако шаровые однорычажные краны отлично выдерживают перепады давления и гидравлические удары.

Конструкции с керамическим картриджем

В смесителях такого типа вместо шара используется картридж с блоком керамических пластин. Это гладкие детали, которые идеально примыкают к рабочей поверхности. Диски располагаются друг над другом и имеют отверстия, через которые проходит вода. Нижняя пластина расположена в корпусе картриджа, а верхняя подсоединяется к стержню управления. Когда ручка крана поворачивается, диски и их отверстия относительно друг друга смещаются, и происходит смешивание жидкости. При перемещении верхней пластины изменяется величина напора.

Современные однорычажные краны со сменными картриджами очень популярны и их охотно устанавливают в ванной и на кухне. Объясняется это долговечностью и относительно низкой стоимостью смесителей такого типа.

К недостаткам конструкций с керамическими элементами относится их чувствительность к различным включениям в воде. Накипь или мелкие частички песка быстро выводят оборудование из строя.

Значительно увеличивает срок службы установка фильтров для очистки воды.

Ремонт шарового смесителя

Если установленный в ванной или на кухне кран подтекает или в нем слабый напор воды, то его разборку и ремонт можно произвести самостоятельно. Для этого необходимо подготовить следующие инструменты:

  • разводной и гаечные ключи;
  • комплект шестигранных ключей;
  • набор отверток;
  • нож;
  • пассатижи;
  • молоток.

При протекании крана понадобится замена уплотнителей, которые следует приобрести.

Разборка и ремонт производятся в следующем порядке:

  1. В квартире отключается водоснабжение.
  2. Со смесителя снимется заглушка и ручка. Для этого закрываются запорные клапаны, и с помощью шестигранника ослабляется винт.
  3. Нажать отверткой на выемку резьбового кольца и аккуратно повернуть кольцо против часовой стрелки. Чтобы не повредить водопроводные шланги, нужно проследить, чтобы шаровый кран не повернулся.
  4. Плоскогубцами очень осторожно удаляется купол и с него снимется пластиковое кольцо. Его нужно проверить на возможность свободного вращения, наличие грязи и целостность резьбового соединения.
  5. Достается и проверяется состоящий из черной и белой деталей пластиковый элемент. Черная деталь – это уплотнитель, повреждения которого могут привести к утечке воды из крана. Возможно, что решить проблему с ремонтом смесителя можно прочисткой уплотнителя. Но если вода все равно течет, то кран придется разбирать дальше.
  6. Простым движением вверх извлечь из смесителя шар и осмотреть его. Если его покрытие повреждено, то шар придется заменить. Загрязненный шар хорошо промывается.
  7. При установке нового шарового элемента нужно проследить, чтобы расположенный на его правой стороне вырез попал на выступ верхней части смесителя.
  8. С помощью пластикового наполнителя в слот стороны крана вставляется щит.
  9. Расположенные под черным уплотнителем пружины должны быть работоспособными. В противном случае их следует вытащить плоской отверткой и заменить на новые.
  10. Чтобы увеличить срок эксплуатации деталей, новые уплотнители можно смазать силиконовой смазкой.
  11. Для сборки отремонтированной шаровой конструкции все действия проводятся в обратном порядке.
  12. Если при включенном водоснабжении и закрытом кране вода капает из верхней части смесителя или из его основания, то, скорее всего, требуется замена прокладок на шаре. Для устранения протечки шар необходимо вытащить.
  13. Уплотняют шаровый элемент две прокладки, при повреждении которых вода может вытекать из закрытого крана. Маленькой плоской отверткой их нужно удалить и заменить, протерев предварительно смазкой.

Ремонт однорычажного шарового смесителя окончен. Разбирая кран, следует иметь в виду, что конструкции могут различаться, но самостоятельно разобрать можно каждую.

Разборка крана с керамическим картриджем

По внутреннему содержанию смесители для ванной и кухни практически не отличаются. Однако, чтобы снять узел с мойки, достаточно скрутить с крепежных шпилек две гайки или большую латунную гайку, расположенную с обратной стороны мойки. А для демонтажа конструкции над ванной понадобится сантехнический газовый ключ, с помощью которого отворачиваются гайки крепления к эксцентрикам.

Отключив воду и сняв смеситель, можно приступать к его разборке:

  1. Убрать с крана заглушку и выкрутить расположенный под ней шестигранник. В результате этого освободиться установленный в центре картриджа пластмассовый штырек.
  2. Движением верх извлекается рукоятка и достается защитный чехол. Если элементы прикипели, то потребуется помощь отвертки.
  3. Картридж находится под крышкой корпуса, которую пальцами нужно аккуратно выкрутить. Эта деталь очень хрупкая и если она не поддается, то следует очень осторожно воспользоваться подходящим инструментом.
  4. После снятия крышки корпуса картридж легко извлекается из конструкции. Если он поврежден, то разбирать его бесполезно. Следует купить и установить новый. Модели картриджей могут различаться, поэтому в магазин сантехники рекомендуется взять с собой поломанный элемент или его фотографию.
  5. С помощью гаечного ключа на изливе открутить аэратор и достать из него фильтр-сеточку. В ней обычно скапливается много мелких частиц, которые нужно тщательно вычистить.

Разборка и ремонт однорычажного смесителя с картриджем закончен. В дешевых кухонных кранах может треснуть основной корпус. В этом случае разборка конструкции бессмысленна. Треснувший смеситель с одной ручкой необходимо полностью заменить.

Ремонт переключателя «Душ/Ванна»

В смеситель с одним рычагом для ванной установлен переключатель, регулирующий подачу воды в душ и ванну. При износе его стоковой пружины становится невозможным возврат в стартовую позицию. А непригодность золотниковых прокладок может привести к одновременной подаче воды в душ и кран.

Замена пружины

Растянутую пружину в переключателе можно заменить на новую:

  1. Извлечь переходник и снять с него шток с накрученной пружиной.
  2. Снять старую пружину и с помощью плоскогубцев накрутить на шток новую.
  3. Переключатель собрать и установить на место.

Новую пружину для переключателя следует выбирать в диаметре меньше предыдущей. Изготовлена она должна быть из стали с гальваническим покрытием.

Замена уплотнительных резинок

Переключатель оборудован двумя прокладками. Если в негодность пришла верхняя прокладка, то заменить ее можно, не разбирая конструкцию. Нужно будет просто снять декоративный колпачок, вытащить износившуюся резинку и на ее место установить новую. Но если причина неисправности кроется в нижнем уплотнителе, то золотниковый переключатель придется разбирать. Для этого следует:

  1. Установить рычаг смесителя в закрытое положение.
  2. Отсоединить гибкий шланг.
  3. Под декоративной крышкой открутить винтовое крепление и вытащить кнопку.
  4. Извлечь из корпуса крана золотник.
  5. Снять старые и установить новые резинки, смазав их предварительно герметической пастой.
  6. Собрать переключатель и установить его на место.

Трудность в замене прокладок золотника заключается в том, что их нет в продаже. В комплекте со смесителем обычно идет запасной набор. Если он утерян, то прокладки можно вырезать из резины толщиной в 3–4 мм. Однако самодельные прокладки прослужат недолго.

Разобрать шаровый или картриджный керамический смеситель с одним рычагом под силу каждому. Эти краны имеет довольно простую конструкцию, что дает возможность отремонтировать их самостоятельно, не прибегая к услугам сантехников.

Как разобрать однорычажный смеситель своими руками

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

На сегодняшний день такие смесители, как, например, краны «елочка» или настенные краны, являются неактуальными, на смену старому пришло новое — однорычажные смесители. Такие устройства отлично вписываются в современный дизайн кухонь или ванных комнат. С каждым днём, набирая свою популярность, однорычажные смесители смещают с передовых позиций обычные краны, ведь новшества сантехнического оборудования обладают универсальным корпусом с пластиной, служащей в роли рычага, в самом корпусе происходит процесс смешивания горячей и холодной воды. Изготовляют данные изделия из металла, керамики, иногда из пластика. Но, несмотря на хорошее качество, такие краны тоже ломаются. Как разобрать однорычажный смеситель и починить его мы детально рассмотрим в этом обзоре.

Разнообразие изделий

Содержание статьи

Из чего состоит смеситель?

Однорычажные смесители — новшество в сфере сантехники, универсальные краны для современной кухни или ванны.

Однорычажные смесители

Каждое устройство имеет свойства ломаться, выходить из строя, поэтому для того, чтобы точно знать, как починить, сломавшийся кран, необходимо разобраться в видах самого смесителя.

Виды

Разработано два вида однорычажных смесителей.

  • Устройство шарового типа. Основной частью и особенностью данной категории является металлический шарик, размещающийся в корпусе крана и имеющий несколько отверстий. Первое служит для выделения холодной воды, второе для горячей и в третьем отделении происходит смешивания предыдущих типов воды, тем самым создавая смешанный поток. Представленная емкость внутри металлического шара получила название "смесительная камера". Седлы - резиновые уплотнители, тесно взаимодействуют с внутренним шариком.

Устройство шарового типа

Для того чтобы включить кран, используется шток регулировки. Данная часть регулирует подачу воды, протекающей через отверстия металлического шарика, также отвечающего за напор. Например, в том случае, если площадь соприкасающихся отверстий, будет расширяться, поток воды будет уменьшаться, в обратном процессе, при уменьшении площади, напор увеличится. Шаровой смеситель из-за своей точной и продуманной конструкции редко разочаровывает своих владельцев поломкой или несоответствиями. Данный вид является наиболее популярным.

Конструкция шарового типа

  • Устройство с картриджевой конструкцией. Если в предыдущем виде применялся металлический шарик, то в данном варианте он заменяется картриджем с двумя, дополняющими керамическими пластинами. Картридж делится на несколько частей: 1) В нижней части проделано 3 отверстия для потока воды; 2) Верхняя часть служит для смешивания этих трех видов. Система такого смесителя заключается в совмещении одного из отверстий картриджа нижней части пластины с верхней смесительной частью верхнего диска, при движении джойстика обе части должны крепко соединяться. Для того, чтобы избежать непредвиденных проблем со смесителем, использую специальные монтирующиеся фильтры, они защищают конструкцию от попадания твердых элементов.

Смеситель с картриджевой конструкцией

Статья по теме:

Как разобрать смеситель однорычажный: последовательность действий

Итак, как же разбирается однорычажный смеситель? Подобным вопросом задаются многие, кто не знает из чего состоит смеситель для ванной. Устройство крана мы подробно разберем на конкретном примере.

Как выполняется разборка однорычажного смесителя

Устройство дискового типа состоит из:

  • Рукоятки;
  • Регулятора струи;
  • Керамического картриджа;
  • Корпуса;
  • Фиксирующей скобы;
  • Гибкой штанги для подводки воды.

Дисковый кран

Таблица 1. Как разобрать смеситель однорычажный: последовательность действий

ИзображениеЭтапы работ
Сперва возьмемся за заглушки. Их необходимо вытащить, применяя отвертку. Каждая из них имеет свой цвет для облегчения определения нужной регулировки температуры воды.
Освобождаем друг от друга джойстик и шток, отвечающий за регулировку, берем маленькую крестовую отвертку и аккуратно отвинчиваем винт.
Далее, приступаем к выкручиванию деталей. Первым делом снимаем ручку, прикрепленную к крану. С верхней пластины джойстика снимаем гайки. Первую керамическую, а затем зажимную. Последняя может быть выполнена с маленькими воронками, в этом случае, дабы не повредить деталь, необходимо действовать как можно аккуратнее. Что касается керамической, её в любом случае можно выкрутить легко, без всяких трудностей вручную.
В завершение достаем смесительный диск. Замена картриджа происходит только при протечке или другим всевозможным причинам.
Устанавливаем невредимый картридж на место, откуда вынули прежнюю изношенную конструкцию. Затем производим сборку в обратном порядке. Закручиваем гайки, придерживаем диск, используем рычаг, выполняем монтаж винта и в конце всю работу дополняем, вновь одетыми заглушками.

Отремонтированный кран

При покупке нового картриджа захватите старый диск, чтобы точно подобрать нужный элемент, не ошибиться в процессе разборки и последующего ремонта. Выбирайте конструкцию, выполненную из силиконового материала, так как она более надёжна.

Старый диск картриджного устройства

Далее поговорим о том, как разобрать смеситель шаровый. Разборка шарового изделия не сложнее предыдущего крана. Что стоит учитывать, так это то, что при серьёзных проблемах или ошибках, необходимым станет полная замена смесителя. Например, если вы заметили, что струя воды незначительна и слаба при включении крана, тогда беспокоится не о чем — это частая проблема, поэтому устранить поломку можно самостоятельно, разобрав смеситель. Наиболее распространенная причина, описанной выше проблемы, обычное засорение крана.

Разбор шарового смесителя

Как разобрать смеситель однорычажный шаровый, смотрите ниже.

  • Снимаем гайку крана в месте слива;
  • Вытягиваем, находящеюся внутри сетку, хорошо промываем;
  • После промывания возвращаем и фиксируем все так, как было прежде.

Снять гайку крана на месте слива

Ещё одной проблемой в шаровом кране могут быть резиновые уплотнители. Их следует заменить, используя (уже известные) отвертку и шестигранный ключ.

Резиновые уплотнители

Последовательность работ:

  • Выкручивание установленного винта, снятие рычага;
  • Соединения, размещенные внутри, вынимаются из резьбы, откручивается винт с помощью отвертки. Иногда на нём может скопиться грязь, налет, требующий очистки.
  • Вместе с извлечением шара, снимаются прокладки с последующей заменой новыми резиновыми уплотнителями;
  • После замены возвращаем шарик на законное место. И укрепляем новые уплотнители пластмассовой гайкой;
  • Рычаг, винт фиксируются обратно. Всю выполненную работы проверяем, открытием крана. Если ремонт прошёл успешно, вода больше не станет протекать.

Выкручивание винта

Советы, рекомендации

  • Для того чтобы не писать в поисковик подобные запросы: "Как разобрать смеситель однорычажный", необходимо проводить профилактику своей сантехнической конструкции. При этом условии шариковые или джойстиковые изделия, проработают долгое время без непредвиденных поломок.
  • При покупке новых деталей, берите с собой старые части своего крана, чтобы точно подобрать их замену.
  • Устройство водопроводного крана требует точный процесс разборки, сборки и ремонта. Если отходить от принятых правил процессов ремонта, возникнет вероятность полной непригодности водной технологии.
  • Каждый из описанных видов в статье, имеет множество преимуществ, хоть конструкция у них отличается, надежность каждого одинакова, поэтому не ломайте себе голову над тем, кому отдать свое предпочтение. Выбирайте любой, каждый из них прослужит долгое время при соответствующем уходе.

Новые детали

Выводы

  • Однорычажные краны являются наиболее выгодными и качественными;
  • Разобрать и собрать краны не составит большого труда, если разобраться в их устройстве;
  • Для долгого использования кранов необходимо следить и ухаживать за устройствами, находящимся внутри.

Качество однорычажного крана

Как разобрать однорычажный кран в ванной: видео-урок

Данное видео по пошаговой инструкции разборки и сборки конструкции однорычажного смесителя в ванной, может объяснить процесс наиболее точно и конкретно. Видя своими глазами, ремонт пойдет намного быстрее и правильнее. На многих видеоресурсах вы получите большое количество полезных видеоинструкций, в том числе и как разобрать смеситель в ванной двухвентильного типа. Приятного просмотра.



Экономьте время: отборные статьи каждую неделю по почте

Как разобрать смеситель однорычажный в ванной / Zonavannoi.Ru

Довольно часто может возникнуть ситуация, связанная с протечкой крана, когда финансовое положение не позволяет приобрести ему замену, а проблема требует немедленного разрешения. В подобных случаях имеет смысл разобрать прибор и попытаться отремонтировать его своими силами, чтобы кран мог функционировать еще какое-то время.

Содержание статьи

Различия устройства рычажных кранов

В последнее время на рынке сантехнического оборудования представлена к вниманию покупателей масса всевозможных вариаций смесителей. Современные краны сильно отличаются от тех, которые существовали в прежние времена не только внешне, но и конструктивно.

Современные модели смесителей кардинально отличаются от своих аналогов прошлых лет

Появилось множество приборов, чье устройство имеет кардинальные отличия от тех, которые знакомы многим из нас. Прежде чем начать процесс ремонта, следует изучить специфику каждой из моделей. Если речь идет о том, как разобрать смеситель однорычажный, то они, как правило, бывают двух разновидностей – картриджные (или дисковые) или шаровые. Соответственно, каждый из типов имеет собственные технические свойства и особенности.

Устройства, принцип работы которых основан на использовании картриджа, конструктивно довольно просты. В смесителях, устроенных таким образом, жидкость подается в кассету через питающие трубки, в картридже потоки разной температуры соединяются и направляются в сливающую насадку. Затвор кассеты смесителя, позволяющий управлять давлением и температурой струи, функционирует за счет комплекта специфической формы дисков, изготовленных из металла, не подверженного коррозии, либо металлокерамики.

Схема устройства картриджных смесителей

Шаровый кран также устроен довольно просто. Внутри смесителя расположена металлическая сфера, имеющая три отверстия. Два из них отвечают за подачу горячей и холодной воды. Из третьей пробоины жидкость выходит уже смешанной и направляется в сливное сопло крана. Внутри сфера имеет полость, которая называется смесительной камерой. Она прочно удерживается внутри корпуса за счет специальных уплотнительных резинок, которые специалисты называют седлами. Управление прибором производится при помощи рычага, соединенного с камерой смешивания.

Сила потока воды и ее нагрев полностью зависит от положения шара и площади соприкосновения отверстий. Когда она увеличивается – понижается давления в системе, что, соответственно, станет причиной уменьшения силы напора.

Смесители такой конструкции отличаются высокой надежностью и приходят в негодность в исключительных случаях. Чаще всего их протечки могут возникнуть из-за износа уплотнительных прокладок, заменить которые не составляет особого труда.

Так выглядит схема шарового смесителя

Чтобы избавиться от неполадок, необходимо знать, как разобрать смеситель в ванной. Это довольно просто сделать, обладая набором необходимых инструментов, таких как:

  • комплект гаечных ключей;
  • разводной ключ «шведский»;
  • надежный нож;
  • отвертки различных профилей;
  • набор шестигранников.

Как разобрать картриджный рычажный кран

Смеситель подобного типа обычно приходится разбирать, когда кассета приходит в негодность. Это работа предусматривает несколько этапов.

Начать разбирать смеситель нужно со снятия декоративных элементов

Сначала с помощью плоской отвертки или ножа с корпуса изделия снимается декоративная пробка, под которой расположен винт, фиксирующий рычаг смесителя. Чаще всего он имеет шлиц в виде внутреннего шестигранника и откручивается при помощи соответствующего ключа. Вывернув этот винт, можно снять рукоятку с корпуса прибора. При снятии рычага открывается доступ к фиксирующей гайке и штоку регулировки.

Эта деталь должна быть изготовлена из сантехнической бронзы, а сверху прикрыта защитным пластиковым колпачком. По материалу, из которого изготовлен регулировочный шток, можно судить о качестве изделия. Рычаг кассеты, изготовленный из пластика, свидетельствует о том, что вы имеете дело с сантехническим оборудованием низшего ценового сегмента и соответствующего качества.

Сняв рукоятку управления, необходимо снять декоративное полукруглое кольцо. Оно оснащено резьбой, и легко откручивается от руки. Картридж фиксируется в корпусе смесителя с помощью прижимной гайки, и чтобы его снять, необходимо ее выкрутить. Встречаются гайки двух разновидностей – штампованные из тонкого листового металла и цельнолитые из сантехнической бронзы. Крепежное изделие первого вида следует отвинчивать крайне осторожно, так как оно может легко деформироваться. Литую гайку можно открутить с помощью разводного либо рожкового ключа необходимого размера.

Чтобы добраться до картриджа, нужно открутить прижимную гайку

Выкрутив прижимную гайку, можно вытащить из корпуса крана кассету. При этом необходимо уделить особенное внимание состоянию уплотнительных резиновых колец в нижней части изделия. Также очень важно запомнить, в каком положении картридж находился внутри корпуса изделия, чтобы потом правильно установить новую деталь. После того как кассета будет извлечена, следует замерить с помощью штангенциркуля ее диаметр.

Картриджи для рычажных смесителей выпускаются двух основных размеров – 30 и 40 мм. Новая деталь должна соответствовать по габаритам той, которая была демонтирована.

Устанавливая новое изделие, нужно убедиться, что оно вставляется в смеситель в таком же положении, как и находилось старое. Внутри корпуса кран имеет особые бородки, благодаря которым картридж будет надежно зафиксирован. На корпусе кассеты есть углубления, соответствующие этим выступам. Вставить деталь необходимо таким образом, чтобы бородки и выемки совпали между собой. Следует отметить, что в разных моделях смесителей может быть некоторое отличие в конструкции нижней части.

Принцип разборки шарового крана

Шаровый смеситель конструктивно устроен проще, чем картриджный. Такое устройство отличают высокая надежность и практичность использования. Его разборка также не представляет сложности.

Разборка шарового смесителя

Основным функциональным элементом такого изделия является нержавеющая сфера с тремя отверстиями, полая изнутри и место ее установки, обычно называемое седлом. Сферический элемент имеет три отверстия. Два из них служат для подвода кипятка и холодной воды, а третье – чтобы уже смешанная вода поступала к изливу. Эту деталь еще называют смесительной камерой. Она располагается в шаровом стакане, и уплотняется седлами из высокопрочной резины под давлением воды.

Управление движением шара производится посредством регулирующего штока. Напор и степень нагрева жидкости на выходе находятся в зависимости от положения камеры смешения. Более сильный или слабый поток воды в этой модели смесителя напрямую зависит от площади соприкосновения отверстий в шаре и корпусе крана.

Шаровая конструкция отличается особенной долговечностью и в случае возникновения неисправностей, как правило, необходимо заменять прибор полностью. Единственная неполадка, которую можно устранить самостоятельно, это ослабление потока воды из крана. Это нельзя назвать поломкой в полной мере – это скорее мелкая досадная неприятность, но, все же, способная причинить определенные неудобства.

Подобная проблема связана с засорением сопла сливного отверстия смесителя. Чтобы успешно устранить такую неисправность, придется разобрать прибор. Алгоритм действий при этом должен быть следующим:

  1. От корпуса откручивается гайка, фиксирующая гусак смесителя, и он отсоединяется.
  2. Выкручивается гайка с сетчатым фильтром из сопла излива.
  3. Фильтр необходимо тщательно прочистить от осадочных отложений путем промывания и продувания в направлении, обратном ходу воды.
  4. Промывается и прочищается гусак.
  5. Конструкция собирается в обратном порядке.

Как правило, подобные действия не отнимут у вас чересчур много времени. В среднем выполнить такую работу можно в течение десяти минут.

Полностью разобрать шаровый смеситель, чтобы устранить неполадку, займет совсем немного времени

Чтобы увеличить срок службы таких сантехнических приборов, как однорычажные смесители, специалисты рекомендуют придерживаться некоторых несложных рекомендаций по эксплуатации. Во-первых, желательно оборудовать подвод горячей и холодной воды в санузел качественными фильтрующими устройствами. Кроме того, чтобы избежать пересыхания резиновых уплотнителей и возникновения застойных явлений, таких, как закоксовка механизмов, следует регулярно эксплуатировать однорычажные краны независимо от разновидности конструкции. Во-вторых, по возможности рекомендуется приобретать сантехнические устройства известных марок, для того чтобы изделия были гарантированно высокого качества.

Выполняя работу впервые, не торопитесь и внимательно запоминайте порядок разборки смесителя

В том случае, если вы приняли решение провести ремонт однорычажного смесителя своими силами, делайте все максимально аккуратно и вдумчиво, иначе, вместо того, чтобы починить изделие, есть доля риска привести его в полную негодность. Ну и, разумеется, если вы не владеете определенными навыками и знаниями или не имеете необходимого комплекта инструментов, имеет смысл поручить это дело квалифицированному специалисту.

шаровый кран, устройство и ремонт, видео-инструкция, советы мастера, полезные советы

Чтобы разобрать однорычажный смеситель, нужно внимательно следовать инструкции

Недорогие и удобные в эксплуатации, шаровые смесители быстро завоевали популярность у покупателей. Вот только в случае, если необходим ремонт или смеситель нужно починить, для многих встает вопрос, а как разобрать это устройство. Что делать, если шаровый смеситель требует починки?

Содержание материала:

Устройство смесителя

Чтобы проще было разобраться в вопросе разборки, следует понять принцип устройства смесителя. Он представляет собой кран с одной регулировочной ручкой, закрепленной одним винтом под накладкой. Такое строение в принципе не предполагает проблем в разборке, если предстоит ремонт или делать это нужно в профилактических целях.

Однорычажный смеситель представляет собой кран с одной ручкой для регулировки напора воды и ее температуры

Шаровый смеситель называется таковым из-за головки всей конструкции, которую можно регулировать. Сделала она из нержавеющей стали. Сам шар в середине полый, расположен он в корпусе крана. Вода подается по гибкой проводке и латунным трубам. На штыре есть ручка, благодаря чему шар подвижен. Картридж отверстия герметичен вследствие наличия специальных прокладок.

В комплектацию однорычажного смесителя могут входить картриджи

Для того, чтобы отверстия картриджа не забивались твердыми частицами, ставятся фильтры

Продумана и система, защищающая от возможных ожогов при подаче горячей воды. Картридж такого крана оборудован кольцом, который ограничивает угол поворота ручки.

Сам картридж включает в себя две металлокерамические пластины, которые плотно друг к другу лежат, они тщательнейшим образом отшлифованы. Ультразвуковая шлифовка позволяет пластинам не дать воде просочиться. Благодаря им вода не течет. Дополнительных уплотнителей устройство не требует.

Однорычажные смесители для кухни могут иметь разный внешний вид, но при этом, конструкция их идентична.

Обзор однорычажных смесителей для кухни (видео)

Материалы для ремонта

Если смеситель течет и требуется ремонт, вполне реально отремонтировать его своими силами. Для этого понадобятся следующие инструменты:

  • Плоская отвертка
  • Ключ-шестигранник
  • Молоток
  • Плоскогубцы

Перед этим как разобрать смеситель, в квартире нужно отключить центральное водоснабжение.

Ремонт однорычажного смесителя (видео)

Как разобрать однорычажный смеситель

Прежде чем приступать к разборке смесителя, необходимо перекрыть воду на кухне

Следуйте инструкции, и процесс будет быстрым:

  1. Сначала нужно снять ручку смесителя. Делается это так: закрываются запорные клапаны, шестигранником ослабляется винт, на котором сама ручка и держится, ручка снимается.
  2. Теперь отверткой нужно слегка нажать на выемку резьбового кольца, само кольцо повернуть против часовой. При этом шаровый смеситель не должен повернуться полностью, водопроводные шланги под ним не должны быть повреждены.
  3. Берутся плоскогубцы, удаляется хром-купол. Делается это аккуратно, чтобы не допустить деформации четырехзубчатого кольца, расположенного как раз под куполом. Пластиковое кольцо откручивается с хромированного купола. Это делается, дабы проверить целостность резьбового соединения, наличия на нем грязи и возможность свободного вращения.
  4. Достается щитовидная пластиковая деталь, она состоит из двух деталей – белой и черной. Черная деталь является уплотнителем, из-за нарушения целостности которого и течет вода. Если дело в уплотнителе, прочистка решит проблему, и делать больше ничего не придется.
  5. Если уплотнитель прочищен, но вода все равно течет, кран нужно разобрать дальше. Нужно извлечь шар из самого крана простым движением вверх. У шара можно разглядеть отверстие, которое задает диапазон поворотам всего механизма. Осмотрите сам шар: он может быть загрязнен или покрытие может оказаться поврежденным. Если покрытие повреждено, шар придется заменить.
  6. Если вы устанавливаете в кран новый шар, вырез, который идет по правой стороне детали, должен попасть на выступ около верхней части крана.
  7. После этого вставляется щит, который будет помещаться в слот стороны крана с помощью пластикового наполнителя.
  8. Под черным уплотнителем можно увидеть пружины, когда идет разборка, они должны быть работоспособными. Если это не так, их тоже нужно заменить, удалив плоской отверткой.
  9. Заменяя уплотнители, не лишним будет воспользоваться силиконовой смазкой, это увеличит срок эксплуатации деталей.
  10. Разобрать кран сложнее, чем собрать. Для сбора нужно все действия провести в обратном порядке. После этого ремонт можно считать законченным.
  11. Включите водоснабжение, проверьте, не течет ли вода с выключенным краном. Если протечка обнаружена (особенно у основания или в верхней части крана), дело, вероятно, в шаре. Нужно удалить шар, носик у основания поднять и аккуратно потянуть вверх.
  12. Шар уплотняют два кольца, эти прокладки и приводят к тому, что вода со временем течет из закрытого крана. Эти кольца удаляются маленькой плоской отверткой и заменяются.
  13. Перед заменой колец протрите смазкой уплотнители. Вот теперь ремонт точно окончен.

После ослабления винта, можно демонтировать ручку смесителя

При повороте резьбового кольца, сам кран проворачиваться не должен

Если вместо шара картридж, он демонтируется таким же способом

Когда при сборке крана возникают проблемы, нужно следовать сборочному чертежу

Нужно учитывать, что при современном ассортименте смеситель смесителю рознь, поэтому некоторые вещи могут различаться. Но отремонтировать самостоятельно кран можно практически при любой конструкции смесителя.

Если смеситель с картриджем

В таком устройстве вместо шарика картридж, в основе которого две керамические пластины. Картридж имеет нижнюю часть с тремя отверстиями для воды и верхнюю, в которой вода смешивается. Принцип действия таков: положение джойстика меняется, одно из отверстий пластины внизу совмещается со смесительной камерной диска вверху.

Чтобы в картридж, а точнее, в его отверстия не попадали твердые частицы, необходим монтаж специальный фильтров. Это не ремонт, а профилактическая мера.

Полезные советы

Что же делать, чтобы продлить срок службы смесителя? В случае, если в смесителе картридж, перед покупкой достаньте старый диск, уже нерабочий. Из-за того, что картриджи бывают разных диаметров, есть риск промахнуться и купить деталь не по размеру.

Ремонт или профилактическая разборка смесителя (когда нет видимых причин его починить и вода не течет), устанавливая шаровый смеситель, каждое резьбовое соединение рекомендуется уплотнить летной из фторопласта.

Прежде чем разобрать смеситель, можно приобрести и ниточный уплотнитель в кассетах. Вооружившись любым из видов уплотнителя, можно самостоятельно отремонтировать кран.

Разборка однорычажного смесителя (видео)

Заключение

Зона кухни или ванной считается женским делом. Сегодня женщина может не только приготовить обед, но и даже разобрать смеситель. Храните инструкции, следуйте им, помечайте полезные интернет-ссылки, и в самостоятельном ремонте приборов кухни не будет никаких заминок.

Как разобрать смеситель с картриджем в душевой кабине или на кухне

Содержание статьи:

Сантехнический смеситель – это кран, создающий смесь из холодной и горячей воды определенной температуры и напора, дополнительно используется для направления потока. Некоторые модели оснащены еще и переключателем, перенаправляющим воду от гусака к насадке душа.

Виды смесителей

Однорычажный смеситель

Существуют различные смесители для ванной, душа, биде, умывальника и мойки. В магазинах представлены модели с двумя вентилями и более популярные однорычажные. Последние получили лучшее распространение благодаря своим преимуществам: могут одновременно изменять температуру и напор, удобно использовать одной рукой, запоминает предыдущие настройки. Такие краны долговечны, а большинство неисправностей можно устранить самостоятельно и недорого.

В зависимости от устройства системы смешивания, однорычажные краны бывают – шаровые и с керамическими картриджами. В первом случае поток и температуру регулирует положение шара, во втором – расположение керамической пластины. Если такой кран вдруг перестает работать корректно или дает течи, то при целом корпусе неисправность устраняется обслуживанием или заменой внутренностей. О том, как это сделать мы и поговорим далее.

Необходимый инструмент

Замена картриджа потребует минимального набора инструментов. Если состояние всех резьбовых соединений – удовлетворительное, то понадобится всего одна тонкая, плоская отвертка и ключ на 40. В зависимости от конструкции крана и его состояния желательно иметь следующие инструменты:

  • Для снятия ручки – небольшая отвертка с прямым шлицом, узкая Ph2 и/или Ph3, набор шестигранников.
  • Для разбора крана – рожковый ключ на 40, разводной на 40+ и трубный.
  • Дополнительно – губка, кусок ткани, проникающая смазка, спирт или обезжиривающая жидкость.

Обслуживая картридж смесителя, нелишним будет заменить и другие составные части крана. Например, гайку-фиксатор, уплотнительные прокладки, аэратор или винт крепления поворотной ручки. Новые детали продлят срок эксплуатации изделия и облегчат дальнейшее его обслуживание.

Пошаговая замена картриджа

Замена конструкции

Перед началом работ убедитесь, что располагаете минимальным набором инструментов и достаточным количеством свободного времени. Обязательно перекрывайте воду при обслуживании крана. Это можно сделать перекрытием центрального вентиля в доме или (при наличии) запорной арматуры крана. Работая с любым смесителем, помните, что его поверхность — это декоративное покрытие, легко повреждаемое ключами и отвертками.

Как разобрать смеситель:

  1. Снимаем декоративную заглушку, расположенную в корпусе ручки. Для этого, тонкой отверткой поддеваем ее и вытаскиваем наружу.
  2. В образовавшемся отверстии находим винт. В зависимости от производителя, он может быть под прямую отвертку, фигурную или шестигранник. Откручиваем его, после этого ручка должна легко сняться, если потянуть ее вверх.
  3. Снимаем декоративную крышку. В нормальном состоянии эта деталь легко демонтируется вручную, необходимо лишь высушить поверхность крана и выкрутить крышку против часовой стрелки. Если вы столкнулись с накипью или чрезмерным затягом детали воспользуйтесь трубным ключом.
  4. Снимаем фиксирующую гайку. Для этого применяем разводной ключ или рожковый на 40. Фиксатор выкручивается против часовой стрелки и с усилием, поэтому обязательно придерживайте кран руками или трубным ключом, за неподвижную часть.
  5. Теперь можно вынуть картридж и заменить его.

Не забывайте запомнить расположение картриджа, степень посадки фиксирующей гайки и другие параметры. Внутренние механизмы желательно очистить, для этого воспользуйтесь тряпочкой, чтобы удалить ржавчину и другие загрязнители.

Замена картриджа

Чтобы поменять керамическую начинку смесителя достаточно вынуть старую деталь и установить новую. На практике оказывается все немного сложнее.

Трудность заключается в правильном подборе картриджа. Они отличаются по высоте, по диаметру, размеру штока, типу направляющих. Правильно подобрать новый смеситель можно несколькими способами:

  • Необходимо знать название и модель крана.
  • Снятие мерок со старой детали и подбор новой.
  • Демонтаж картриджа и подбор «по шаблону».

Если выбранный картридж не становится на свое место – убедитесь в правильности его установки, соответствии направляющих элементов и отсутствии накипи или других загрязнителей в корпусе крана. Некоторые смесители имеют нестандартный размер – детали к ним заказываются отдельно.

Сборка

Имея на руках подходящую деталь – устанавливаем ее в пазы: специальные точки или направляющие канавки. Следом накручиваем фиксирующую гайку руками, а затем притягиваем ее подходящим ключом. Осторожно контролируйте натяг, чрезмерное усилие может навредить резьбе, гайке или самому крану.

Проверить, достаточно ли затянута фиксирующая гайка, просто. Включите подачу воды, если в спокойном состоянии не выявились протечки – накиньте ручку и откройте кран, проверьте работу картриджа. Еще через минуту осмотрите гайку – если протечек нет, то устанавливайте декоративную крышку и ручку. Если вода протекает сквозь резьбовое соединение или корпус картриджа – снова закройте воду и подтяните гайку, затем еще раз перепроверьте все. По окончании работ, протрите кран обезжиривающим составом, чтобы удалить следы проникающей смазки.

Обслуживание смесителей/переключателей с шаровым механизмом

Конструкция с шаровым механизмом

Устройство смесителей с шаром или на основании полуоборотных вентилей, предполагает наличие многосоставной сердцевины. Именно поэтому обслуживание таких систем сводится к полной замене шара или вентиля в сборе.

Замена шара в смесителе

Чтобы разобрать шаровый смеситель необходимо:

  1. Откинуть заглушку и выкрутить винт-фиксатор ручки с помощью отвертки.
  2. Выкрутить руками или трубным ключом декоративное кольцо, под которым скрывается гайка-фиксатор.
  3. Открутить гайку и придерживая сердцевину смесителя за шток убрать гайку и шайбу под ней.
  4. Аккуратно приподнять шар за шток, осмотреть и запомнить расположение уплотнителей и пружин, полностью достать шар.
  5. Удалить уплотнительные кольца, пружины и другие составляющие.

Далее, в зависимости от износа мы меняем седла в сборе с шаром и прижимной гайкой или только седла. Также не забывайте проверить состояние уплотнительных резинок.

Обратную сборку лучше начинать с установки резинок пружин и седел клапана. Следом вставляем шар и прижимаем гайкой. После притягивания конструкции – проверьте ее работоспособность, не включая воду. Если все в порядке – продолжайте сборку.

Ремонт переключателя смесителя

Еще одна конструкция содержащая шар, как основной рабочий элемент — это переключатель душ/кран. Он стоит в большинстве душевых смесителях и также является обслуживаемой деталью:

  1. Снимаем вставку с ручки, поддевая ее отверткой. Выкручиваем винт и снимаем ручку переключателя.
  2. Откручиваем гайку, которая крепит лейку душа к корпусу крана. Внутри образовавшегося отверстия находим пазы под шестигранник. Подбираем подходящий и выкручиваем гайку – фиксатор. При ее демонтаже будьте осторожны и не потеряйте уплотнительные кольца.
  3. Аналогичным образом достаем гайку – фиксатор со стороны гусака.
  4. Когда наш шар освобожден с обеих сторон – выкручиваем его оставшуюся часть со стороны переключателя.

После проведения описанных действий у нас на руках окажется набор деталей, с которыми мы можем отправиться в магазин для покупки нового комплекта. Можно решить проблему подтекания и более экономично – заменив лишь уплотнительные элементы, а также пластиковые или тефлоновые вставки. Собираем кран в обратном порядке, следя за тем, чтобы все резинки стояли на своих местах.

Полезные советы по экслпуатации

Зная, как разобрать шаровый или картриджный смеситель на кухне, в ванной или душе вы сможете самостоятельно обслуживать основные краны в доме. Чтобы увеличить срок эксплуатации смесителей, достаточно следовать простым правилам:

  • Используйте качественные вводные фильтры и регулярно их заменяйте.
  • Отдайте предпочтение более дорогим деталям.
  • Исключите использование гаек из силумина, приобретайте только латунные комплектующие.
  • При сборе крана применяйте небольшое количество водостойкой смазки для резьбовых соединений, это облегчит последующее обслуживание.

Будьте аккуратны в работе, следуйте описанным советам и сможете починить любой кран в доме. Разобравшись с проблемой один раз, в будущем будет легко собственными руками решить и более серьезные поломки сантехники.

Смеситель

| MuseScore

Обновлено 10 месяцев назад

Это старые инструкции для MuseScore 2
Для пользователей MuseScore 3 см. Mixer

Mixer позволяет изменять звуки инструментов, а также регулировать громкость и панораму для каждого нотоносца.

Чтобы отобразить / скрыть микшер, используйте одно из следующего:

  • Нажмите F10 (Mac: fn + F10 ).
  • В главном меню выберите View Mixer .

Примечание : Отдельные эффекты реверберации и хоруса для каждого канала еще не реализованы; вместо этого используйте блок эффектов синтезатора.

Имя каждого канала микшера совпадает с именем партии в диалоговом окне свойств Staff.

Без звука и соло

  • Чтобы заглушить выбранный нотоносец, отметьте его галочкой «Mute». При необходимости повторите.
  • Чтобы соло выбранный нотоносец, установите флажок «Solo» для этого нотоносца.

Наборы

Чтобы повернуть диск по часовой стрелке, щелкните и перетащите вверх. Чтобы повернуть циферблат против часовой стрелки, щелкните и потяните вниз. Вы также можете навести указатель мыши на циферблат, а затем повернуть колесо мыши. Двойной щелчок по любому циферблату восстанавливает его положение по умолчанию.

Звук

В раскрывающемся меню «Звук» перечислены все инструменты, поддерживаемые текущим SoundFont. Если в синтезатор загружено несколько звуковых шрифтов, все патчи из всех звуковых шрифтов (и / или файлов SFZ) появятся в одном длинном списке - в порядке, ранее установленном в синтезаторе.

Совет : Чтобы найти инструмент, щелкните список «Звук» и введите первую букву названия инструмента. При необходимости повторите.

Изменение звука среднего персонала (pizz., Con sordino и т. Д.)

Некоторые инструменты имеют в микшере несколько каналов, которые можно использовать для изменения звука в середине партитуры. Например, для струнного инструмента (скрипка, альт, виолончель и т. Д.) Выделено три канала : один для «арко» (или «нормальный»), другой для «пиццикато» и третий для «тремоло».«У трубного посоха один канал будет для« нормального », а другой для« немого »и т. Д.

В следующих инструкциях в качестве примера используются струны пиццикато, но тот же принцип может быть применен к любой другой нотной станке, допускающей изменение звука.

  1. Выберите первую ноту раздела, который вы хотите сделать пиццикато;
  2. В главном меню выберите Добавить Текст Персональный текст ;
  3. Типа «пицца». Этот текст предназначен только для визуальной информации и не влияет на воспроизведение;
  4. Щелкните правой кнопкой мыши примененный текст нотоносца и выберите Свойства текста нотоносца… ;
  5. На вкладке «Изменить канал» диалогового окна «Свойства текста нотоносца» выберите один или несколько голосов слева;
  6. В раскрывающемся меню выберите пиццикато ;

  7. Щелкните ОК , чтобы вернуться к счету.

Каждая нота после добавленного вами текста нотоносца теперь звучит как пиццикато. Чтобы вернуться к нормальному звучанию струнных позже в пьесе, следуйте тем же инструкциям, что и выше, за исключением того, что введите «arco» на шаге 3 и выберите normal на шаге 6.

См. Также

Внешние ссылки

Книжные ссылки для перехода для Mixer

Как разобрать и собрать бильярдный стол

Двигаетесь с бильярдным столом? Есть большая вероятность, что вам придется разобрать его и собрать обратно.Стандартные бильярдные столы невероятно большие и тяжелые, что затрудняет перемещение их целиком даже для профессиональной транспортной компании. Итак, как вы это делаете? В этом посте мы рассмотрим все общие советы, которые вам нужно знать, чтобы разобрать и собрать бильярдный стол, чтобы вы были готовы к переезду.

Примечание. Имейте в виду, что эти указания относятся к стандартному бильярдному столу с деревянной рамой с откидными карманами и шиферной кроватью. Если вы пытаетесь разобрать и собрать бильярдный стол другого типа, вам нужно будет найти руководство для этого конкретного типа.

Важные советы по безопасности перед разборкой и сборкой бильярдного стола

Безопасность важна при разборке любого предмета мебели, и это вдвойне важно для вещей, в которых так много тяжелых деталей, как бильярдный стол. Чтобы убедиться, что вы должным образом защищены, наденьте защитные очки во время процесса разборки и сборки, а также имейте под рукой помощника, который поможет при подъеме тяжелых предметов.

Как разобрать бильярдный стол

На самом деле не так уж и сложно представить себе бильярдный стол, если вы погрузитесь в него, зная, чего ожидать.Следуйте инструкциям ниже, чтобы сделать это правильно.

  1. Соберите все необходимое

    Вот что вам понадобится, чтобы разобрать бильярдный стол:

    • Отвертка с плоским шлицем или плоскогубцы
    • Гаечный ключ
    • Сверло с отверткой

    И не забывайте о защите глаз!

  2. Выньте скобы, удерживающие карманы

    Лежа на спине, используйте отвертку с плоской головкой или плоскогубцы, чтобы осторожно извлечь скобы, которые используются для удержания карманов на месте. Это когда ваши средства защиты глаз действительно важны, поскольку эти скобы могут легко упасть, если вы их выберете.

    После того, как все скобы удалены и карманы сняты, вставьте карманы в упаковочную коробку и отложите в сторону.

  3. Отвинтите (и закрепите) болты боковой направляющей

    Следующим шагом будет снятие боковых перил. Возьмите гаечный ключ и снимите болты, которые удерживают его на месте. На рельс обычно приходится по три болта.В зависимости от того, как настроен ваш бильярдный стол, боковые поручни могут быть цельными или состоящими из нескольких частей. Будьте осторожны, откручивая последний болт, чтобы можно было аккуратно снять боковую направляющую или направляющие со стола. Затем упакуйте винты, чтобы вы могли легко найти их позже, когда вы собираетесь собирать бильярдный стол, и отложите боковые поручни в безопасном месте.

  4. Удалить войлок

    Один из наиболее трудоемких этапов разборки бильярдного стола - удаление фетра, но вам придется сделать это, чтобы добраться до сланцевой кровати под ним (что, в зависимости от настройки вашего бильярдного стола, может потребоваться разобрать на отдельные части - не узнаешь, пока войлок не снимешь).

    Войлочная поверхность бильярдного стола крепится к шиферной ложе одним из двух способов: клеем или скобами. Снимайте его медленно, чтобы ничего не рвалось, если только ваш фетр не изношен и вы все равно собираетесь заменить его после переезда.

    Если фетр наклеен - Начните с одного угла и очень осторожно начните снимать фетр с грифеля медленным движением назад. Будьте особенно осторожны, натягивая фетр вокруг карманов.

    Если войлок пристегнут скобами - Используйте отвертку с плоским шлицем или плоскогубцы, чтобы удалить скобы, удерживающие войлок на месте.

    После снятия фетра сложите его как можно аккуратно и отложите в сторону.

  5. Снять планку

    На этом этапе особенно важно иметь помощника, поскольку сланцевая кровать на вашем бильярдном столе может весить до 450 фунтов, если она целая, или состоит из отдельных частей, весом от 150 до 200 фунтов каждая. Это много, что нужно поднять самостоятельно.

    Конечно, прежде чем поднимать шифер, нужно открутить винты.Используя дрель с насадкой для отвертки, выверните каждый винт, удерживающий ее на месте. Как правило, вы найдете по одному винту в каждом углу планшета, хотя могут быть дополнительные винты, идущие по его центру. Обратите внимание, что некоторые производители покрывают эти винты покрытием из пчелиного воска, из-за чего их сложно обнаружить и удалить. Если вы обнаружите, что это действительно так, соскребите пчелиный воск отверткой с плоской головкой, прежде чем удалять их.

    После того, как все винты выкручены, снимите грифельную кровать с основного корпуса бильярдного стола и отложите в сторону.Сложите винты в пакет, чтобы вы могли найти их позже.

  6. Снимите ножки

    Ваш последний шаг в разборке бильярдного стола - снять ножки. Это должна быть простая задача, поскольку они обычно просто ввинчиваются в корпус, хотя вам может потребоваться открутить пару гаек, чтобы разблокировать их. Если есть орехи, положите их в пакет.

Как собрать бильярдный стол

После вашего переезда пора снова собрать бильярдный стол.В основном вы будете работать в обратном направлении от шагов, описанных выше. Вот как.

  1. Соберите все необходимое и запчасти

    Начните снова с основ: гаечный ключ, отвертка, дрель с насадкой для отвертки, защита для глаз и удобный дополнительный набор рук. Вам тоже понадобится уровень. Помимо того, что вы собираете все необходимое, также соберите все составные части вашего бильярдного стола и поместите их в комнату, где вы собираетесь собрать эту деталь.Соберите его в комнате, где он будет жить, чтобы вам не пришлось пытаться поднять его после того, как он будет завершен.

  2. Привинтить ножки к

    Снова прикрепите ножки к корпусу, ввернув их и, при необходимости, закрепив их на месте гайками, которые вы сняли в процессе разборки.

  3. Установите пластину из шифера

    После того, как ножки вернутся в основную часть корпуса, пора снова поместить сланцевую кровать в ее раму.Как именно вы это сделаете, зависит от того, есть ли у вас один кусок шифера или несколько. Если у вас три части, сначала поместите центральную, чтобы рама сохраняла равновесие. После того, как грифельная доска опущена, используйте уровень, чтобы убедиться, что все ровно, затем возьмите дрель и снова прикрутите грифель.

  4. Снова прикрепите войлок

    Если вы сохранили свой фетр, сейчас самое время развернуть его, выровнять и закрепить на месте. Как вы закрепите его снова, зависит от того, как он был закреплен раньше, но независимо от того, каким путем вы идете, сначала возьмите чистую ткань из микрофибры и протрите грифель, чтобы убедиться, что вы работаете с чистой и ровной поверхностью.

    Если он был приклеен - Используйте специальный клей для фетра для бильярдного стола (например, 3M Super 77 Glue) и постепенно распыляйте клей и прикрепляя войлок к шиферу. Подождите пару минут между каждой порцией, чтобы дать ей время застыть, и убедитесь, что фетр как можно более гладкий, поскольку любое скопление или складывание потребует от вас начать все сначала (и может потребоваться новый кусок фетра) .

    Он был прошит - Заново скрепите войлок в тех же местах, что и раньше.Опять же, проверяйте плавность движения.

  5. Закрепите боковые направляющие

    Установите направляющие на место и с помощью гаечного ключа снова затяните болты.

  6. Закрепите отводные карманы

    Вашим последним шагом будет повторное скрепление скоб, чтобы вбить карманы на боковых направляющих. Как вы это делали, когда вынимали их, делайте это с нижней стороны стола и обязательно наденьте соответствующие средства защиты глаз.

И вот так! Не торопитесь, когда собираете бильярдный стол, чтобы все было сделано правильно - вам, вероятно, потребуется около двух-трех часов. И если вам нужна помощь, когда дело доходит до разборки и сборки бильярдного стола, особенно если вы не думаете, что справитесь с этой задачей самостоятельно, обратитесь к профессионалу. Вы хотите быть уверены, что это кто-то, у кого есть опыт, поэтому поищите местных установщиков бильярдных столов и получите пару предложений, чтобы быть уверенным в выгодной сделке.

Смеситель для ванны шаровой: устройство и ремонт

В домашней сантехнике смеситель начал применяться сравнительно недавно. Однако популярность этого сантехнического оборудования растет с каждым днем.Это легко объяснить удобством и комфортом в эксплуатации. Проблемы с этими кранами возникают редко. И срок службы очень долгий. Со смесителями такой конструкции можно серьезно сэкономить на воде. Несмотря на высокую надежность, в российских условиях до сих пор есть проблемы с этой сантехникой, но все съемно. Давайте разберемся, как устроены эти смесители, что с ними может случиться и как их ремонтировать.

Шаровой кран: главное изобретение для водоснабжения

Несмотря на то, что шаровой кран находится в эксплуатации в нашей стране уже около двух десятилетий, эта конструкция разрабатывалась очень давно. Создал его инженер Алекс Манукян. Манукян в 1929 году создает небольшую компанию, которая производила различные запчасти для автомобильных заводов «Крайслер» и «Форд». В 1940 году из небольшого предприятия эта фирма уже превращается в крупное производство с оборотом в миллионы долларов.

В 1940 году некий изобретатель из Калифорнии предлагает приобрести право на изготовление революционного крана. Новшество заключалось в том, что вместо традиционных двух кранов для горячей и холодной воды был использован один.С его помощью можно было одновременно регулировать напор и температуру. Новаторство было слабым и даже смеялись над изобретателем. Но Манукян учел одну маленькую перспективу, которую все остальные просто упустили. Устройство шаровой мешалки таково, что она имеет только один подвижный элемент. Нет прокладок, а также деталей, подверженных быстрому износу.

Через некоторое время выяснилось, что, несмотря на отсутствие прокладок, смеситель работал в полную силу. И Алекс Манукян вместе с опытными инженерами начинает работу над доработкой дизайна. В 1954 году работы были завершены, и был выпущен новый революционный продукт, который теперь установлен в большинстве ванных комнат. Кстати, на этом Манукян нажил огромное состояние.

Преимущества шаровых смесителей

Десять лет назад на рынке сантехники альтернатив клапанным устройствам не было. А когда появился шаровой смеситель, многие встали перед выбором - что установить в ванной? Продажи показывают, что большим спросом пользуется конструкция с шаровым краном. Это легко объяснить преимуществами и высокими эксплуатационными характеристиками устройства.Также сантехники говорят, что сейчас на рынке нет ничего более надежного.

Смесители для шариковой ванны очень удобны в эксплуатации. Больше не нужно ничего крутить, чтобы выставить оптимальную температуру воды и ее давление. Для этого достаточно установить рычаг в нужное положение. Со временем это делается практически автоматически.

Те, кто пользуется такими приборами давно, уже знают, где должна быть ручка для подходящей температуры и головы. А тем, кто только собирается установить такой инструмент, полезно знать, что голову можно отрегулировать, перемещая ручку управления вверх или вниз.Температура регулируется поворотом вправо или влево.

Компоновка механизмов с шаровым краном

Современная сантехника, а именно ballMixer, а также их арматурные родственники, несмотря на технологичность, иногда выходят из строя. В этом нет ничего обычного. Они сделаны из тех же материалов. Тот же металл, та же резина и пластик. Детали подвержены износу во время использования. Ремонт шаровой мешалки несложный. Но для того, чтобы все получилось, необходимо разбираться в устройстве и при необходимости уметь его снимать.

Итак, устройство состоит из нескольких элементов. Это поворотная ручка, а точнее рычаг. Также есть шток, а уплотнение регулируется комплектной шайбой и гайкой. Есть гидроблок и гайка. В корпусе вместе со штангой идет шаровой патрон.

Картридж представляет собой неразъемный неразъемный элемент. В нем три отверстия. Они предназначены для холодной, горячей воды, а также для смешанной воды нужной температуры и напора.

Принцип действия

Смеситель с шаровым краном работает по определенному алгоритму.Когда рычаг поднят, шарик вращается. Между тем отверстия в картридже совпадают с отверстиями в седлах. В зависимости от того, какой будет площадь отверстий в результате, меняется температура воды и ее напор.

Типичные неисправности

При аккуратной эксплуатации, не прилагая особых усилий к устройству, изделие может эксплуатироваться без поломок продолжительное время. Однако чаще всего эти краны работают иначе и выходят из строя.

Среди типичных неисправностей можно выделить течь при заблокированном рычаге, слабый напор при нормальном уровне напора в водопроводе.Также часто нарушаются настройки. Регулировать воду желаемой температуры невозможно, так как перемешивание происходит хаотично. Перед ремонтом шаровых смесителей для ванной необходимо определить причину неисправности.

Виды поломок

Шаровая кассета фиксируется в корпусе с помощью резиновых седел. Между этими элементами есть свободное пространство. Если он забивается, это вызывает неисправность. Достаточно даже маленькой пылинки, чтобы нарушить герметичность. В результате деформируется резиновое сиденье.Шаровая опора вышла из строя.

Также одна из самых частых бед - засорение болта. В этом случае можно обойтись даже без ремонта, а решить проблему можно простой чисткой. Но для этого необходимо разобрать кран. Но после сборки все встанет на свои места и устройство будет работать как новое.

Часто все поломки происходят из-за воды, которая течет по трубам. Это очень тяжело. Это не зависит от того, какой тип смесителя установлен.Чтобы не часто менять сантехнику, специалисты рекомендуют установку фильтрующих элементов. Еще одна беда - вода, которая течет из-под поворотной ручки. Достаточно затянуть соединение.

Как устранить засорение заслонки?

Самый простой способ решить проблему - если заслонка засорилась.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
