Разметка под петли: Мебельные петли установка, разметка, инструкция для новичков

Содержание

Мебельные петли установка, разметка, инструкция для новичков

Многая мебель оборудована дверцами. Правильное расположение петель предполагает удобное пользование и продолжительный срок службы дверцы. Иногда случается, что дверца плохо открывается или немного косит. Такие моменты вызывают неприятные эмоции при пользовании шкафом. Поэтому стоит внимательнее и серьезнее отнестись к тому что когда монтируются мебельные петли установка разметка должны осуществляться с учетом всех правил.

Содержание

  1. Материалы и инструменты
  2. Разметка
  3. Подготовка отверстия
  4. Крепление петли
  5. Навешивание фасада
  6. Регулировка
  7. Видео

Материалы и инструменты

Установка петель своими руками начинается с разбора самой детали. При изготовлении мебели употребляются различные петли на шкаф. Самые популярные петли – это накладные. Они применяются при креплении фасадов к корпусу. Еще существуют полунакладные, внутренние, угловые, с использованием доводчика и пружинные. Подробнее будет рассмотрен вопрос как установить мебельные петли накладного вида. В частности, известная четырехшарнирная модель. Размеры таких петель бывают разные. Самые распространенные с диаметром 35 мм. В состав навеса входят такие части:

  • чашка;
  • монтажная планка;
  • плечо.

Чашка закрепляется на фасаде, а монтажная планка – на корпусе шкафчика. Плечо участвует мостовым соединением этих двух элементов. Чтобы правильно установить мебельные петли своими руками нужно подготовить следующие инструменты и материалы:

  • шуруповерт;
  • дрель;
  • линейка;
  • уровень строительный;
  • фреза;
  • карандаш;
  • отвертка;
  • шурупы.

Диаметр фрезы составляет 35 мм. Когда все инструменты и материалы будут готовы, начинается следующий этап.

Инструменты

Разметка

Установка мебельных петель своими руками подразумевает точную разметку. Сделав плохую разметку, можно получить недостатки при открывании дверцы. Процесс разметки под мебельные петли подразумевает нахождение центра отверстия под них. Следует отступить 7-12 см от края фасада. Число петель, устанавливаемых на дверцу, может варьироваться. Но нужно соблюдать определенное расстояние между навесами, равное 50 см. Существует некая зависимость числа навесов от параметров дверцы.

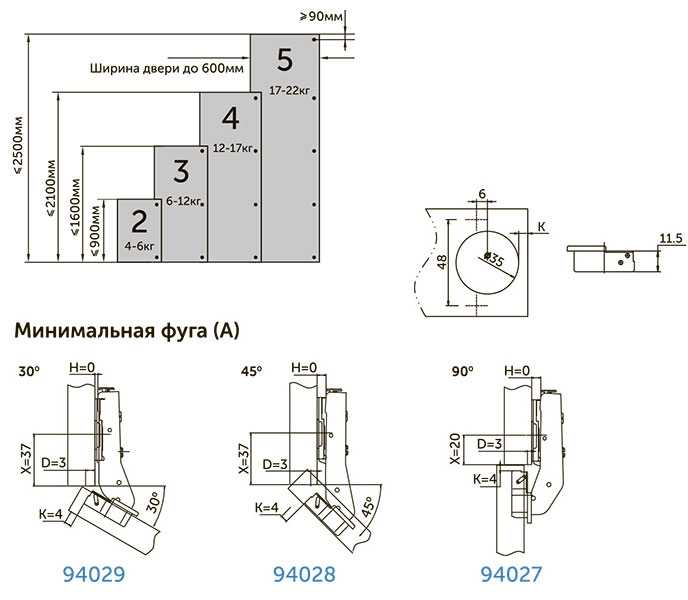

Вес фасада, кг Длина фасада, см
До 50 50-100 100-150 150-200 Более 200
Число навесов
4-5 2
6-9 2
10-13 3
14-18 5
Больше 19 5

Когда будет определено число навесов, производится отметка центральных отверстий относительно ширины дверки. Причем отступ от боковины дверцы должен составлять 2,1-2,2 см. А также следует учитывать, что крепление не должно ложиться на место расположения полочек.

Таким образом, отмерив нужное расстояние от верха и низа дверцы, делается пометка. Далее, соблюдая отступ относительно ширины, также помечается точка будущего расположения. На пересечении отмеренных меток следует сделать выемку при помощи самореза или гвоздя. При высоте фасада более 100 см отметки нужно делать каждые 50 см.

Подготовка отверстия

Чтобы понять как правильно устанавливать и навешивать петли, важно следовать всем обязательным этапам. Следующий этап установки – как врезать мебельные петли? Используя дрель или шуруповерт, нужно просверлить отверстия. При этом нужно использовать фрезу. Фасад укладывается на твердую поверхность. Сверление производится в месте проведенной разметки.

Монтаж мебельной петли производится при учете следующих условий:

  • глубина отверстия составляет 12-13 мм. Врезка не должна быть глубже, чтобы избежать появления трещин с лицевой стороны дверцы;
  • применение наточенной фрезы способствует исключению сколов или повреждению поверхности фасада;
  • дрель или шуруповерт следует вертикально, соответствуя оси сверления, чтобы избежать повреждения поверхности;
  • не следует выполнять сверление в спешке, иначе в результате отверстие будет неаккуратным.

Выполнив сверление для одного отверстия, производится сверление следующих пазов. Когда все отверстия будут изготовлены, следует этап укладки в них чашек петли.

Крепление петли

В отверстия помещаются петли и при помощи линейки или уровня скорректировать их положение относительно высоты фасада. Каждый навес должен плотно касаться поверхности фасада. Если не скорректировать расположение навесов, то дверца может принять косое положение. Когда петли будут выровнены, следует произвести отметки для саморезов. Это можно сделать карандашом или самим шурупом. Далее, с помощью шуруповерта прикрутить мебельные петли к дверке.

Навешивание фасада

Когда выполнена разметка и установка мебельной петли, наступает самый сложный этап крепление устанавливаемой дверцы к корпусу шкафчика. Ход навешивания дверцы:

  • выполнить разметку мест установки монтажных площадок под петли;
  • прикрепление площадки для закрепления петель, которые установлены на фасад;
  • повесить дверцу к боковине шкафчика;
  • соединение двух деталей петли;
  • регулировка дверцы шкафчика относительно шкафчика при помощи отвертки.

Навешиванием дверцы лучше всего заниматься на ровной поверхности. При этом сторона шкафчика, на которую прикреплена планка навеса, должна располагаться в горизонтальном положении. Это создает определенное удобство при примерке и прикручивании фасада к боковине. После прикручивания к корпусу, можно ставить шкафчик в вертикальное положение, и провести регулировку относительно корпуса.



Регулировка

Заключительным этапом установки мебельных навесов является регулирование. После того как дверца будет прикреплена к корпусу, необходимо произвести регулировку в трех плоскостях. Конечно, придется несколько раз раскрутить и закрутить шурупу, но благоприятный исход обеспечен. Три плоскости – это вертикальная, горизонтальная и относительно глубины фиксации:

  • регулировка относительно глубины способствует прижиманию фасада поближе к корпусу или ослаблению. С помощью отвертки подкручивается овальное отверстие. Этот вид регулировки широко применяется в помещениях, где полы имеют какие-то неровности;
  • регулировка по вертикали способствует перемещению фасада в вертикальном положении. Выполняется регулировка подкручиванием овальных дырочек. По прошествии некоторого времени дверца может провиснуть. Поэтому необходимо проводить регулирование навесов иногда;
  • регулировка по горизонтали предполагает хождение дверцы слева направо или наоборот. Целью ее является избежание щелей между дверцей и корпусом шкафа. Применим этот метод еще в помещениях с неровными стенами и полом.

Этап регулировки можно выполнять, когда шкаф еще не навешен. Но, чтоб сразу сориентироваться относительно стен и потолка, лучше всего навесить шкаф на стену.

Оказывается, чтобы крепить петли, не нужно иметь специальные знания или навыки. Установить мебельную петлю совсем несложно. Главное, что при установке мебельной петли разметка и установка были произведены с учетом всех правил. Это позволяет избежать появления трещин на фасаде, щелей между корпусом и дверцей, трения при открывании. Тем более работа, выполненная своими руками, приносит множество положительных эмоций.

Видео

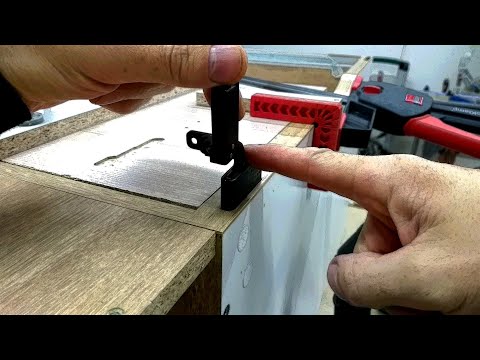

Разметка, установка и регулировка мебельных петель на дверцы своими руками

На современном рынке мебельной фурнитуры представлено большое количество видов мебельных петель. В современном производстве мебели чаще всего используют четырехшарнирные модификации, которые являются улучшенными шарнирными петлями времен СССР. Безусловно, сегодняшние петли намного надежнее и качественнее своих предшественников. Сегодня выбор комплектующих для изготовления мебели довольно обширен.

Давайте разберемся, какие виды петель сегодня используются мебельщиками при изготовлении мебели.

Самыми часто используемыми петлями являются накладные петли, которые используют, в основном, для крепления фасадов (дверок) к корпусу мебели. Также бывают полунакладные петли, внутренние, угловые, с доводчиками, пружинные и т.д.

Мы же сегодня рассмотрим установку мебельной петли накладного типа. Хотелось бы отметить, что монтаж всех остальных разновидностей навесов будет подобным.

Для начала, необходимо разобраться, из каких частей состоит петля. В первую очередь, это крепежная планка и сам механизм. Планку крепежа следует монтировать к внутренней части корпуса, петлю – на фасад в специальное отверстие, которое необходимо сделать глухим, глубиной двенадцать-тринадцать миллиметров.

Диаметр отверстия зависит от типа петли, и может составлять двадцать шесть или тридцать пять миллиметров.

Навесы с чашей двадцать шесть миллиметров используются крайне редко.

Мебельщики их применяют только в тех случаях, когда необходимо прикрепить фасад на модуль, в который помещается стиральная машинка (невстраиваемая). Это объясняется тем, что зазор для крепления петли в этом случае очень маленький, и стандартный навес прикрепить не представляется возможным.

Ход работы

Разметка мебельных петель

Для начала, необходимо отметить центры будущих отверстий. Поскольку все дверцы имеют разную высоту и предполагаемое место установки, показатели для каждого варианта будут варьироваться от семидесяти до ста двадцати миллиметров. Еще один момент: в зависимости от того, какой вес дверцы и ее размер, могут устанавливаться три и более навеса.

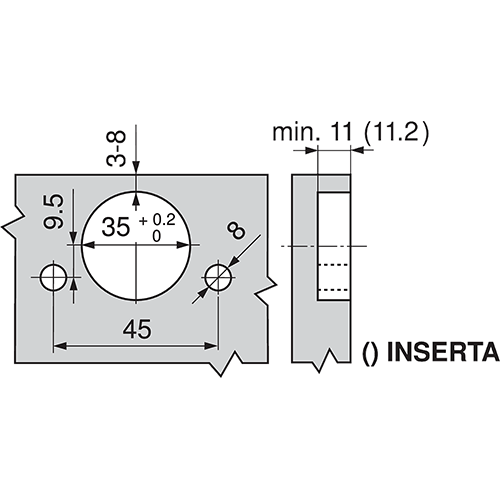

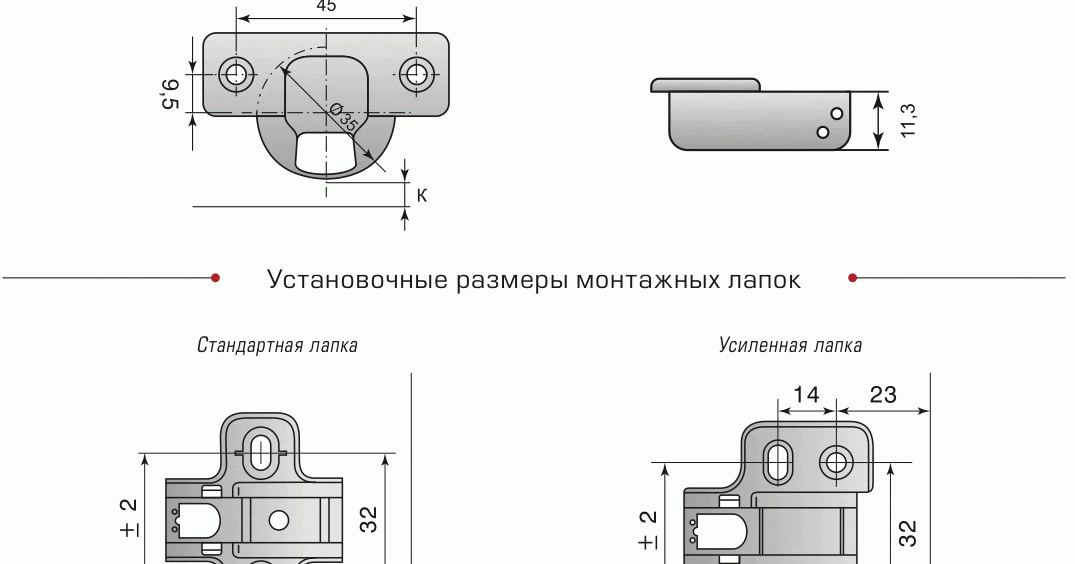

Разметка отверстий под установку мебельной петли

При монтаже трех и более петель на один фасад, обращайте внимание на то, чтобы петля в конечном итоге не попадала на горизонтальные внутренние части шкафа (например, полки, торцы царг и т. д.). Сделайте отметку для отверстия на расстоянии двадцать два миллиметра от торца дверки.

Сверление отверстие под чашу

Вооружившись шуруповертом и торцевой фрезой на 35 мм, приступайте к сверлению. В основном, глубина чаш составляет двенадцать-тринадцать миллиметров. Не стоит пытаться просверлить глубже, ведь у ДСП, которое имеет толщину всего 16 миллиметров, не всегда бывают качественными наружные слои ламината. Если просверлить немного большее отверстие, существует риск повреждения этих слоев, замаскировать или исправить которые буде уже, увы, невозможно.


Сверление отверстия под чашу

Рекомендуется использовать хорошо наточенную фрезу, с помощью которой повредить поверхность или сделать сколы будет невозможно. Также, для того, чтобы не появились сколы, шуруповерт следует держать строго вертикально.


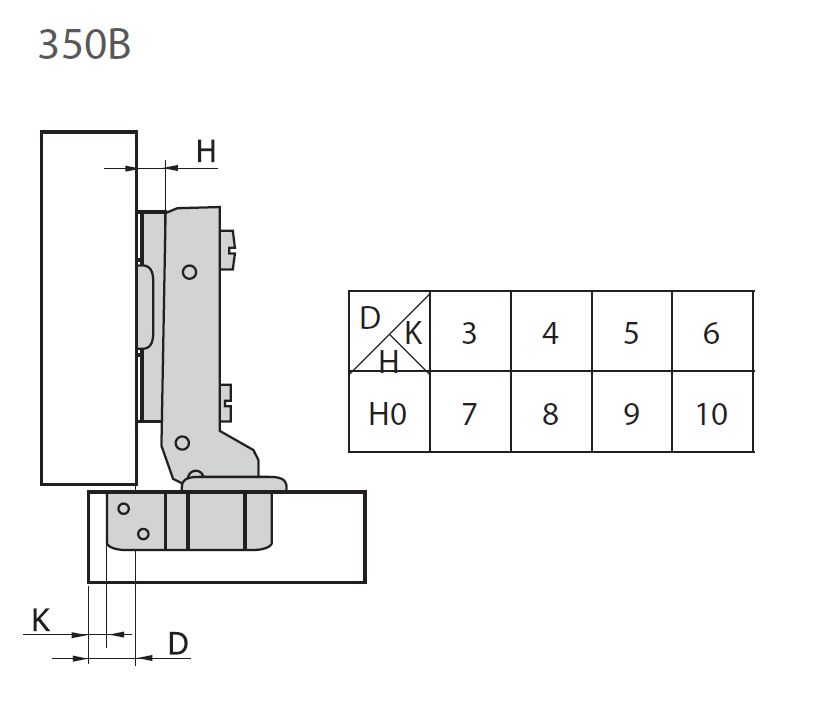

Установка накладных петель. Вставьте петлю в получившееся отверстие, выровняйте ее относительно торца фасада.

Проделайте с помощью шила отметки под саморезы. После чего закрутите их в отверстия.

Навешивание фасада

На боковой внутренней стороне корпуса прикрепите площадку для крепления петли. Соедините две части навеса. Отрегулируйте фасад относительно корпуса с помощью отвертки.

Очень удобно это делать НЕ на весу, а как раз таки на ровной поверхности в горизонтальном положении. Т.е. боковина, на которую вам нужно прикрепить площадку петли, должна находиться в горизонтальном положении, так вы достаточно легко сможете примерять и прикрутить фасад к боковине.

Материалы и инструменты

Установка петель своими руками начинается с разбора самой детали. При изготовлении мебели употребляются различные петли на шкаф. Самые популярные петли – это накладные. Они применяются при креплении фасадов к корпусу. Еще существуют полунакладные, внутренние, угловые, с использованием доводчика и пружинные. Подробнее будет рассмотрен вопрос как установить мебельные петли накладного вида. В частности, известная четырехшарнирная модель. Размеры таких петель бывают разные. Самые распространенные с диаметром 35 мм. В состав навеса входят такие части:

  • чашка;
  • монтажная планка;
  • плечо.

Чашка закрепляется на фасаде, а монтажная планка – на корпусе шкафчика. Плечо участвует мостовым соединением этих двух элементов. Чтобы правильно установить мебельные петли своими руками нужно подготовить следующие инструменты и материалы:

  • шуруповерт;
  • дрель;
  • линейка;
  • уровень строительный;
  • фреза;
  • карандаш;
  • отвертка;
  • шурупы.

Диаметр фрезы составляет 35 мм. Когда все инструменты и материалы будут готовы, начинается следующий этап.


Инструменты

Регулировка мебельных петель

Что касается регулировки мебельных петель, то она может осуществляться в трех плоскостях: по вертикали, по глубине и фиксации навеса, по горизонтали.

1. Регулировка петел по глубине и фиксации навеса, в первую очередь, необходима для того, чтобы прижать фасад ближе к корпусу, или, наоборот, ослабить это прижатие. Отверткой необходимо подкрутить овальное отверстие. Очень часто, таким образом, регулируют петли в помещении с неровными полами.

2. Регулировка по вертикали дает перемещать дверцу выше или ниже. Поскольку на фасады, как и на все остальное, действует сила притяжения, они могут, со временем, провиснуть. Необходимо время от времени делать такую регулировку навесов. Выполняется она путем все того же подкручивания овальных отверстий.

3. Регулировка по горизонтали. Другими словами, это боковая регулировка. За счет нее можно избежать щелей между фасадами и корпусной частью. Также этот метод хорош, если в помещении неровный пол или стены.

Ну вот, теперь вы знаете все о креплении мебельных петлей на мебельный фасад. Надеемся, наш инструктаж поможет вам избежать самые распространенные ошибки при самостоятельной установке мебельных петель.

Что нужно учесть?

Если вдруг по какой-то причине человеку нужно выбрать и купить петли самостоятельно, то к решению этого вопроса нужно подойти с умом. И приобретать навесы нужно только высокого качества, несмотря на то, что на витрине они все выглядят одинаково. Лучше взять те, что подороже, но от проверенного производителя, чем подозрительно дешевые. Некачественные петли могут:

  • быстро расшататься и требовать постоянной регулировки;
  • начать скрипеть или плохо закрываться;
  • поломаться;
  • начать ржаветь.

Как выбрать петли для мебели

Важно! Стоит отказаться от покупки китайских петель. Эти конструкции очень ненадежны, как правило, разрушаются очень быстро и перестают функционировать. Для их производства применяются некачественные сплавы. Да и бракованные петли Китай поставляет на наши рынки в очень больших количествах.

Установив дешевые петли, сэкономить получится только в крайне редком случае. Обычно такие конструкции требуют ранней замены, а это – дополнительные расходы и трата времени на демонтаж старой и монтаж новой петли. Скупой платит дважды – поговорка, очень актуальная в отношении петель для мебели.

Как выбрать мебельные петли

Установка навесных шкафов на кухне: выбираем метод крепления и соблюдаем технологию установки

Подвешивания мебели для кухни никогда не являлась сверхсложной задачей при наличии недорогого бытового инструмента для сверления отверстий с перфорацией и соответствующих сверл по бетону. Задача усложнилась, когда на смену традиционным советским методам крепления при помощи уголков или мебельных петель пришли современные.

Безграмотное использование монтажной рейки с навеской из некачественных материалов и нарушение технологии установки привело к такому количеству падений подвесных шкафов, что даже появилась каста профессионалов по их подвеске. В любом случае, при разумном подходе к выбору материалов, способу крепления и соблюдении технологии, навешивание разных видов мебели остается несложной задачей для любого домовладельца, решающего, как повесить шкафы на кухне.

Подготовка к сборке мебели: разметка и присадка ЛДСП своими руками

После того как детали мебели распилены в размер, а все видимые торцы оклеены кромкой, можно приступать к этапу подготовки сборки мебели. Он состоит из двух часте – разметка отверстий и присадка ЛДСП своими руками. Это довольно ответственный этап, от точности которого зависит внешний вид мебели и качество сборки. Строго говоря, многие мастера пренебрегают разметкой и присадкой ДСП, предпочитая использовать струбцины и засверливаться сразу. Но для этого требуется иметь в арсенале несколько угловых струбцин и навык обращения с ними. Постоянно стягивать детали под прямым углом, чтобы точно засверлить и стянуть на конфирматы, а потом раскручивать их – довольно трудоемко и занимает много времени. Гораздо эффективней сначала сделать разметку деталей под крепеж, высверлить отверстия, а потом уже собрать мебель.

Ведущие производители

Если вы имеете опыт покупки и установки петель со специальным доводчиками разных производителей, включая озвученных в этой статье, обязательно оставьте отзывы. Будет интересно узнать, действительно ли эти бренды так хороши, либо и у них есть свои недостатки.

Чтобы выбрать себе петли с функцией доводчика, нужно определиться с целью их использования. Ведь существует разное наложение, размеры и соответствующие конфигурации. Стандартом является петля популярного накладного типа с 4 шарнирами, установочные отверстия которой идут под чашу размером 35 мм. Такие петли универсальные и активно применяются при производстве всевозможной мебели.

Что касается наполнения, то газ будет самым дешевым вариантом, а по надежности лидируют силиконовые и масляные наполнители.

Ведущими брендами в настоящее время считаются следующие компании:

  • Boyard. Она же просто Боярд. Отечественная фурнитура высокого качества с огромным ассортиментом и адекватными ценами. Простой секрет успеха;
  • GTV. Очень долговечные, плавно ходят и отлично гармонируют с разной мебелью. Регулировка и установка предельно простая;

Предназначение навесов с доводчиком

Такая фурнитура сегодня широко применяется на мебельном производстве. Благодаря самозакрывающейся конструкции, мебель при длительной эксплуатации будет сохранять свой вид, станет менее подвержена каким-либо повреждениям.

Доводчик на петлях можно устанавливать на разнообразную мебель

Таблица 2. Конструкции, которые чаще всего оснащают самозакрывающимися петлями

Тип мебелиОписание
СпальнаяЭто могут быть:фасад туалетного столика; комод; шкаф для платьев. Шкафы-купе и гардеробные оснащают раздвижными системами с доводчиком, а ящики мета боксами.
КухоннаяЭто мебель по типу:стола; шкафа. Петли обеспечивают удобное закрытие любого корпуса мебели, не прикладывая для этого серьезные усилия.
Для гостиной, детскаяПисьменные столы и различные шкафчики можно защитить от повреждений. Ребенок сможет закрывать дверцы, не хлопая ими.
ОфиснаяЗачастую петлями с доводчиком оснащают:компьютерный стол; стеллаж с дверцами. Такая фурнитура защитит мебель от каких-либо повреждений при ее регулярном использовании.
ТорговаяЗачастую такую фурнитуру можно увидеть на стеклянных витринах. Обычно, чтобы продемонстрировать товар в коммерческих учреждениях устанавливают стеклянные шкафы, витрины. Чтобы монтировать к такой мебели петли, используют дополнительные рамки из алюминиевого профиля. Устанавливать петли непосредственно на само стекло не рекомендуется. Под фурнитуру придется делать отверстия, из-за чего довольно хрупкий материал может потерять свои прочностные качества. Металлическая рамка сделает конструкцию более надеждой.

Регулировка расположения петель не вызывает трудностей даже у человека, который никогда не работал с мебельной фурнитурой

Как подготовиться к монтажу?

Установка петель – работа простая и не требующая много сил и времени, но при условии, что у человека есть под рукой весь нужный инструмент, а также имеются определенные навыки работы. Для новичков в этом плане задача по установке петли может оказаться очень сложной. Просто так прикрутить ее не получится.

Итак, самый главный инструмент, который понадобится – это сверло Форстнера. Оно имеет специальную рабочую часть с таким же диаметром, как и чаша петли (35 или 26 мм). При помощи этого сверла на четко размеченном месте нужно сделать специальные отверстия. Чаша петли будет вкладываться в него, а крепиться конструкция станет за счет шурупов, вкручиваемых в специальные ушки.

Сверло Форстнера

Цена на сверло Форстнера

Сверло Форстнера

Также для установки петель потребуются:

  • шуруповерт;
  • линейка и угольник;
  • простой карандаш;
  • дрель с различными насадками;
  • уровень;
  • саморезы и шурупы.

Аккумуляторный шуруповерт

Делаем выводы

Исходя из всего ранее рассмотренного и сказанного, можно сделать некоторые выводы.

Петли, которые не требуют врезки, это морально и технически устаревшие решения. Да, они продаются на рынках и в магазинах. Но спрос на них с каждым днем становится все ниже.

Подобные решения актуальны преимущественно для ремонта старой мебели или для реставрации. Также их можно задействовать при изготовлении мебели в старинном стиле. Хотя и тут объективно лучше заменить те же рояльные петли на современные аналоги.

Ни один уважающий себя мебельщик не станет применять их для производства своих конструкций. Что уж говорить про крупные фабрики и предприятия. Надежность подобной фурнитуры сомнительная, возможности регулировки незначительные, плюс большинство изделий занимают много места.

Подписывайтесь, оставляйте отзывы, задавайте актуальные вопросы и рассказывайте о нас своим друзьям!

Навешивание фасада

Когда выполнена разметка и установка мебельной петли, наступает самый сложный этап крепление устанавливаемой дверцы к корпусу шкафчика. Ход навешивания дверцы:

  • выполнить разметку мест установки монтажных площадок под петли;
  • прикрепление площадки для закрепления петель, которые установлены на фасад;
  • повесить дверцу к боковине шкафчика;
  • соединение двух деталей петли;
  • регулировка дверцы шкафчика относительно шкафчика при помощи отвертки.

Навешиванием дверцы лучше всего заниматься на ровной поверхности. При этом сторона шкафчика, на которую прикреплена планка навеса, должна располагаться в горизонтальном положении. Это создает определенное удобство при примерке и прикручивании фасада к боковине. После прикручивания к корпусу, можно ставить шкафчик в вертикальное положение, и провести регулировку относительно корпуса.

Крепление петли

В отверстия помещаются петли и при помощи линейки или уровня скорректировать их положение относительно высоты фасада. Каждый навес должен плотно касаться поверхности фасада. Если не скорректировать расположение навесов, то дверца может принять косое положение. Когда петли будут выровнены, следует произвести отметки для саморезов. Это можно сделать карандашом или самим шурупом. Далее, с помощью шуруповерта прикрутить мебельные петли к дверке.

Скрытые петли Маркировка CE: различия между одноосными и многоосевыми петлями

Скрытые петли Маркировка CE: различия между одноосными и многоосевыми петлями

Скрытые петли Маркировка CE: различия между одноосными и многоосевыми петлями

Опубликовано Fratelli Garletti 15 апреля 2016 года в DOORS

Типы скрытых петель

Скрытые одноосевые петли — единственные скрытые петли с действующей маркировкой CE в соответствии с EN 1935  в настоящее время в продаже.

На самом деле, самые популярные скрытые многоосевые петли (которые используют более одного штифта для вращения) имеют маркировку СЕ, но благодаря процедурному механизму, который интерпретирует стандарты EN 1935 с помощью руководств (называемых EAP, CUAP и т. д.), определенных комиссией, которая тестирует шарнир), которые включают категории производительности и классификации, которые передают более высокие значения производительности, чем они есть на самом деле. Классификация характеристик скрытых многоосевых петель не имеет ничего общего с классификацией, установленной EN 19.35.

Это можно наблюдать, сравнивая 14-уровневую скрытую многоосную петлю с маркировкой CE в соответствии с настоящими рекомендациями с одноосной петлей с маркировкой CE в соответствии с EN 1935:

Очевидно, что скрытая многоосевая петля Осевая петля Маркировка CE относится к прохождению испытаний, гораздо менее строгих в отношении уровня производительности, чем те, которые требуются в соответствии с EN 1935. Всегда проверяйте для многоосевых петель, что маркировка CE указывает справочные рекомендации.
На том же общем уровне согласно EN 1935, производительность скрытой многоосной петли примерно на 50% ниже, чем у одноосной петли.
Всегда проверяйте для многоосных петель, чтобы маркировка CE содержала справочные рекомендации.

Различия между одноосными и многоосевыми петлями

Ниже приведены ключевые моменты двух разных классификаций, обозначенные строкой, которая кажется идентичной, но на самом деле таковой не является:

Долговечность (вторая цифра)

Характеристики, указанные в двух классификациях , даже если они идентичны, сильно различаются, поскольку относятся к совершенно разным тестам:

  • Многоосные шарниры испытываются попарно (разделяя нагрузку), одноосные — нет.
  • Циклическая скорость перемещения для многоосевого режима на 25% ниже.
  • Допустимый момент трения в конце испытания для многоосевых петель превышает 60 %, поэтому допускается более высокий износ и, следовательно, большее усилие для перемещения двери.
Грузоподъемность петель (третий знак)

Классификационный набор для двух типов петель должен быть уточнен в отношении веса проверяемой двери: многоосные петли включают 10 уровней (до 250 кг), а одноосные петли 7 (до 160 кг).

Эти данные необходимо сравнить с методом испытаний: многоосевые петли включают в себя испытание с двумя петлями, работающими вместе с весами, намного меньшими, чем те, которые установлены для одноосных петель (например, многоосная петля с грузоподъемностью 250 кг, испытание с 400 кг деформационная нагрузка на две петли , перегрузка 250+100 кг на две петли, одноосная петля с грузоподъемностью 160 кг, испытание с 320 кг деформационная нагрузка на одну петлю , 480 кг перегрузка на одиночная петля !)

Использование на огнестойких/дымонепроницаемых дверях (четвертая цифра)

Здесь также необходимо уточнить классификацию, установленную двумя классификациями, многоосные петли включают 3 уровня.

Коррозионная стойкость (шестая цифра)

Следует уточнить классификационный набор для двух типов петель: многоосные петли имеют 6 уровней сопротивления, а стандарт EN 1935, регулирующий одноосные петли, включает 5.

Это не так. исключить, что одноосный шарнир может достичь многоосевого уровня 6, но это не включено в стандарт.

Использование на противовзломных дверях (седьмая цифра)

Классификационный набор для двух типов петель включает два уровня: «не подходит» (0) и «подходит» (1).

Особые требования установлены для присвоения «подходящего» (1) уровня одноосным петлям:

  • Класс 12-13 или 14, 13-14 для особо сильных и упорных атак.
  • Сопротивление сдвигу 10 при 15 кН, шарнирные элементы не должны отделяться под нагрузкой

Испытания не предназначены для присвоения уровня многоосным петлям, поэтому проводится испытание двери по стандарту EN 1627, позволяющее убедиться в прочности двери в зоне установки петли.

Общий уровень (восьмая цифра)

Различная классификация установлена ​​для двух типов петель:

  • Одна ось от 1 до 14
  • Многоосный от 3 до 17

Dinamica: новый тип дверных петель скрытого монтажа

Практически две совершенно разные линейки и, таким образом,  не сопоставимы напрямую  !

Различные результаты испытаний должны быть сопоставлены для проверки производительности, поэтому предоставляется субъективная оценка.

Свяжитесь с нами для получения дополнительной информации!

Все, что вам нужно знать, чтобы выбрать надлежащий шарнир для коммерческих или жилых дверей, www.tmhardware.com

Темы, описанные в этой статье:

  • . Определите тип
    • 7 Выбор правильного веса и несущей конструкции
    • Определение размера шарнира
    • Определение необходимого количества шарниров
    • Расположение шарнира
    • Как определить угловой радиус
    • Выбор материала шарнира
    • Выбор количества шарниров , Анкерные петли, Пружинные петли, Фиксирующие петли)
    • Определение направления двери

    Определение типа петли

    Типы стандартных петель:

    • Полная врезная: Обе створки врезные, одна в двери и одна в раме. Example: HBB1279



    Full Mortised Full Surface Half Mortised Half Surface

    Вернуться к вершине

    Выбор надлежащего веса и структуры подшипника

    Из -за разнообразия размеров дверей и весов, Hinges размещены в три группы:

  • 7777777 700377 700377777 700377777777777777777 года. Тяжелый вес, шарикоподшипник (5-шарнирный) или подшипник качения (3-шарнирный): Для использования на тяжелых дверях с высокой частотой использования.
  • Стандартный груз, шарикоподшипник : Для использования на дверях среднего веса при средней частоте использования.
  • Стандартный груз, подшипник скольжения : Для использования на легких дверях с низкой частотой использования.
  • Жилой сектор, подшипник скольжения : Петли тоньше, чем промышленные с подшипниками скольжения.

В расчеты веса двери желательно включить примерный вес дополнительной фурнитуры (дверные доводчики, устройства выхода и т.д.), которые будут установлены на двери.

Несущие конструкции:

  • Подшипник скольжения — Петли не имеют специальной несущей конструкции. Это стандартные петли для использования на легких дверях в условиях низкой проходимости.
  • Подшипник качения (AB ) — Они изготовлены из скрытого эластичного конструкционного пластика, который обеспечивает самосмазывающуюся и очень прочную опорную поверхность. Нейлон действует как подушка для двери, но позволяет двери плавно двигаться по поверхности нейлона с чрезвычайно низким коэффициентом износа.
  • Шариковые подшипники (BB) — Шариковые подшипники сконструированы таким образом, чтобы переносить вес поворотного кулака на дорожки качения из специально закаленной стали, которые перемещаются по поверхностям подшипника. Цельная чашка защищает подшипники от влаги и пыли. Петли стандартного веса на шарикоподшипниках содержат 2 шарикоподшипника для дополнительной прочности. Петли с тяжелыми шарикоподшипниками оснащены 4 шарикоподшипниками для дополнительной плавности хода.
Подшипник скольжения Скрытый антифрикционный подшипник 2 Ball Bearings 4 Ball Bearings

Go Back to Top

Determine Размер петли

Петли имеют 2 размера. Первая указывает высоту, а вторая указывает ширину петли в открытом положении .

Height of Hinge:

93 до 36 «99.
Door Thickness    Door Width    Height of Hinge
1-3/8″  To 32″  3- 1/2 «
1-3/8″ 32 «-36» 4 «
1-3/4″ до 36 « 4-1/2″
4-1/2″
1-3/4″ 36″-48″ 5 «
1-3/4″ более 48 « 6″
2 «, 2-1/4», 2-1/2 « до 42″ 5 » «(Commercial)
2″, 2-1/4 «, 2-1/2» над 42 « 6″ (коммерческий)

Ширит HIGHE:

Важное примечание : ширина петли всегда относится к полному размаху створки, то есть в открытом положении.

Эта таблица предназначена для основных размеров. Для получения более сложных измерений см. таблицу ниже с формулой.

5 1/4″
Door Thickness    Standard Backset    Max Clearance Provided   Width of Hinge
1-3/8″  1/4″   1-1 /4 « 3-1/2″
1-3/4 « 4″
1-3/4 «
1 « 4″ 1 »
1-1/2″ 4-1/2″
2 « 5″
3 « 6″
2 « 1/4″ 1 « 40473 1/4″ 1 « 40473 1/4″ 1 « 40473 1″ 110110110110110110101101101101101101101101101101101101101110101Р1Р1Р1Р1Р1Р1Р1Е /2 «9999999999999999999999999999999999999999999999999999991999999999999199999911999н. »
5″
2-1/2 « 6″
2-1/4 « 1/4″ 1 « 5″
6″
2-1/2″ 3/8″ 3/4″ 5″
1-3/4″  6″

3 размера, которые необходимо знать для определения минимальной ширины петли: Толщина двери, расстояние до упора и зазор.

*  При расчетах для:

  • деревянной двери и деревянной рамы дверь располагается заподлицо с наличником или лицевой стороной рамы.
  • деревянно-металлическая дверь и полая металлическая рама, углубление двери приблизительно 1/8″. лицевая сторона двери

    * Для дверей толщиной более 2-1/4 дюйма петля отодвигается на 3/8 дюйма от задней поверхности двери.

    После того, как эти размеры известны, можно применить формулу:

    (толщина двери — расстояние до упора) x 2 + требуемый зазор = ширина петли

    Если петля нестандартная, перейдите к следующей большей ширине петли. Если ширина петли больше высоты, то это широкая накидная петля (только на полных врезных петлях).

    Вернуться к началу

    Определите количество петлей, требуемых

    Ссылка на высоту двери:

    Как правило, вы захотите использовать одну шпильку на каждую 30 «дверной или фракции.

    • Для дверей до 60 дюймов требуется две петли.
    • Для дверей 60–90 дюймов требуется три петли.
    • Для дверей 90–120 дюймов требуется четыре петли.

    В отношении ширины двери:

    Дверь шириной от 37 до 48 дюймов можно использовать дополнительную петлю для дополнительной прочности. Дополнительная петля помогает выдерживать дополнительный вес и напряжение, воздействующее на раму благодаря большей ширине двери.

    Пружинные петли : Всегда используйте не менее двух пружинных петель.

    Возвращайтесь к верхней части

    Петля. бочки до готового пола.

    Средняя петля  — по центру между верхней и нижней петлями.

    Наверх

    Как определить радиус угла

    Измерьте начало кривой до того места, где был бы угол шарнира, если бы он был квадратным.

    Вернуться к вершине

    Выбор основания шарнира

    • Сталь: Это наибольшая прочность, но является корророист. Сталь ржавеет в нестабильных условиях. Наилучшее применение стальных петель — это контролируемая среда, например, внутри здания, где контролируются температура и влажность.
      *Можно использовать в дверных проемах с классом огнестойкости или с маркировкой.

    • Нержавеющая сталь:    Также обладает высокой прочностью и, кроме того, устойчив к ржавчине. Еще одним преимуществом является то, что его можно полировать до матового или яркого блеска.
      *Можно использовать в дверных проемах с классом огнестойкости или с маркировкой.

    • Латунь:    Некоррозионный, устойчивый к ржавчине и очень декоративный. Однако он имеет меньшую прочность, чем сталь и нержавеющая сталь.
      *Не может использоваться в дверных проемах с классом огнестойкости или маркировкой из-за низкой температуры плавления.

    Вернуться к началу

    Выбор количества шарниров

    В производстве дверных шарниров используются 2, 3 и 5 шарниров.

    В чем отличия?

    Петли с двумя шарнирами используются в основном в жилых помещениях, хотя компании Hager предлагают архитектурные петли с двумя шарнирами. Единственная разница между петлями Hager с 2 и 3 шарнирами заключается во внешнем виде.

    Петли с 3-мя шарнирами имеют более аккуратный вид, чем петли с 5-ю шарнирами, и имеют разные типы подшипников:

    • Петли с 3-мя шарнирами могут быть как на подшипниках скольжения, так и на подшипниках качения.
    • Пятишарнирные петли могут быть как на подшипниках скольжения, так и на шарикоподшипниках.

    В основном это вопрос предпочтений.

    Вернуться к началу

    Другие типы шарниров

    9 поворотных прозрачных шарниров0012

    Используется, когда площадь прохода должна быть на всю ширину проема. Поворотные прозрачные петли предназначены для полного открывания двери из проема, когда дверь открыта на 95°. Дверной проем будет свободен от петли и края двери, так что проходящие через него крупные предметы не повредят дверь. Этот тип петли идеально подходит для использования в таких зданиях, как больницы, где носилки и каталки должны проходить через дверные проемы.

    Анкерные петли

    Анкерные петли предназначены для использования на тяжелых деревянных или полых металлических дверях в часто используемых помещениях, таких как больницы, школы и общественные здания. Эти петли специально разработаны для использования на дверях, где дополнительная дверная фурнитура, такая как дверные доводчики и держатели, может вызвать чрезмерную нагрузку на дверь, раму и/или петли.

    Анкерные пластины

    могут крепиться либо к раме, либо к двери. Их винты расположены на сдвиг, это предотвращает ослабление петель на двери или раме.

    Два варианта:

    1. Одностворчатая створка-створка врезана только в раму.
    2. Двойная удлинительная створка – одна створка врезается в раму, а другая створка врезается в верхний край двери. Необходимо будет знать, имеют ли двери квадратную кромку или скошенную кромку.

    Пружинные петли

    Пружинные петли оснащены одной или несколькими пружинами для автоматического закрывания двери. Для максимальной универсальности используйте все пружинные петли или пружинные петли с петлями на шарикоподшипниках. Не использовать вместе с петлями на подшипниках скольжения.

    Два варианта:

    1. Одностороннего действия — содержит один цилиндр с пружиной внутри.
    2. Двойного действия — содержит два цилиндра с пружинами внутри. Петли полностью открываются и закрываются в обоих направлениях — отлично подходят для дверей на кухне.

    Фиксирующие петли

    Цельнолитые врезные петли (серия HIHTHB953) стандартного размера 4-1/2″ x 4-1/2″ с глубиной врезки 0,187″. Эти петли могут нести дверь. весом до 600 фунтов

    Swing Clear Hinges    Anchor Hinge    Spring Hinge    Detention Hinge

    Go Back to Top

    Определение направления двери

    См.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Copyright © 2011 - 2023Вито офисная мебель СПб
