Размеры мансардной крыши: Калькулятор мансардной крыши и угла наклона стропил

как рассчитать мансардную крышу, угол наклона кровли для дома, материалы

Содержание:

Чем особенна мансардная крыша
Как рассчитать площадь мансарды
Расчет главных параметров кровли

Один из способов увеличить жилую площадь частного дома – обустроить на чердачном помещении дополнительную комнату, называемую мансардой. Результатом такого решения будет усложнение кровельной конструкции, рассчитать которую своими силами будет непросто.

Чем особенна мансардная крыша

Обустройство жилой мансарды с нормальной высотой потолков предусматривает существенное увеличение высоты кровельного конька, изменение наклона скатов и усиление стропильной конструкции. Чтобы не допустить ошибки во время составления проекта, применяют специальную вычислительную онлайн-программу. Она в автоматическом режиме проводит точные расчеты мансарды, используя введенные параметры.

Специфика мансардной крыши заключается в следующем:

Скаты имеют ломанную форму . Для максимального увеличения полезного объема чердачного помещения крыше сообщается ломаная конфигурация. В результате потолок получает удобную для эксплуатации высоту, без увеличения угла наклона мансардной крыши.
Значительный уклон. Для мансардных крыш характерно наличие значительного наклона кровельных скатов. Это позволяет достигать расширения полезного объема помещения при помощи увеличения высоты потолка. В итоге кровельная конструкция становится на порядок тяжелее.
Большая площадь кровли. Крутизна и большая высота конька становятся причиной значительного увеличения площади кровли. Как результат, теплопотери заметно возрастают: для борьбы с этим явлением кровельные скаты дополнительно утепляют.

Важно понимать, что опытный архитектор выполнит проект мансардной кровли намного лучше, чем самая продвинутая программа-калькулятор. Однако, если проектировка осуществляется самостоятельно, расчет кровли мансардной крыши онлайн-калькулятором позволит избежать серьезных огрехов.

Как рассчитать площадь мансарды

Работы по составлению качественного проекта начинают с расчета площади мансарды. На нее напрямую влияют размеры дома и особенности конструкции крыши.

Общая площадь мансарды складывается из двух составляющих:

Полезного объема. Речь идет о площади подкровельного пространства с высотой потолков более 0,9 м. Следует заметить, что под полезным объемом понимается не вся площадь мансардного помещения, а только ее центральный участок. Для большей практичности элементы стропильной системы под коньком смещают в сторону: это дает возможность заполучить дополнительное пространство.
«Глухих» зон . Этот термин применяют к углам между перекрытиями и нижней частью ската, где высота потолков опускается ниже 0,9 м. В качестве жилья такие зоны использовать невозможно: чаще всего там оборудуют шкафы и различные ниши. Проектируя уклон скатов и форму кровли, стараются сделать так, чтобы на «глухие» зоны осталось как можно меньше места.

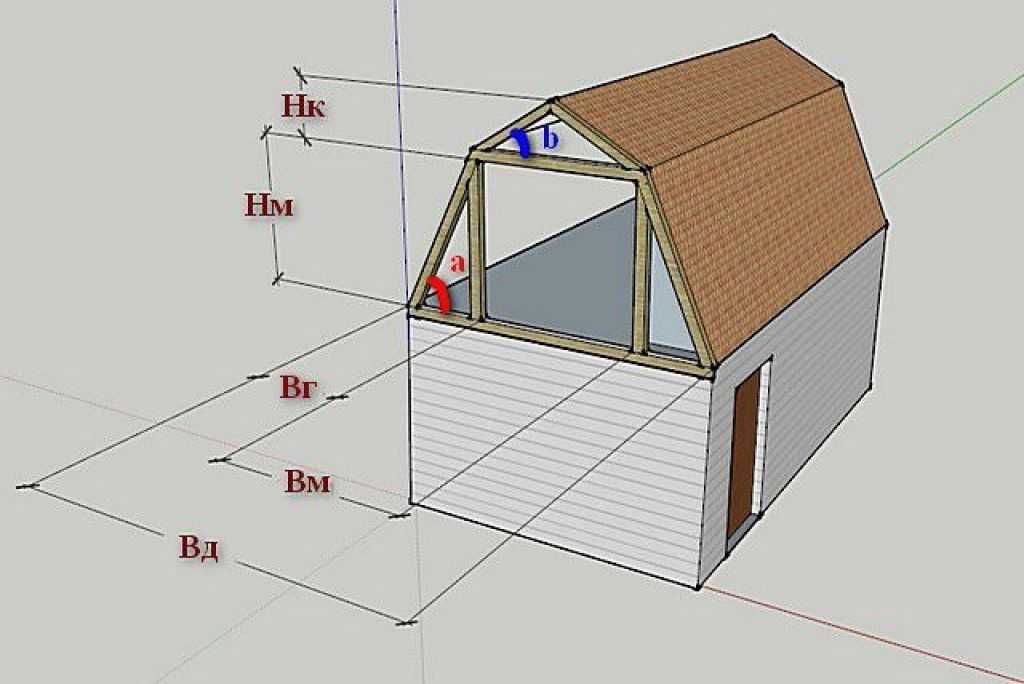

Перед тем, как рассчитать мансарду для дома с помощью программы-калькулятора, в свободных полях прописывают высоту конька, параметры здания, форму и число скатов.

Расчет главных параметров кровли

Правильность вычислений напрямую влияет на степень надежности, прочности и долговечности мансардной крыши. Если проектировка проводится человеком без архитектурного образования, лучше рассчитать мансардную крышу онлайн-калькулятором: он позволит провести быстрый и точный расчет основных параметров крыши. Это даст возможность определиться с закупкой необходимой комплектации и строительного материала. Кроме того, важно убедится в нужной прочности фундамента здания.

Расчет мансардной кровли состоит из таких показателей:

Высота конька. Она дает возможность определить самую высокую точку крыши, соответствующую необходимому углу уклона скатов и ширине дома. При подсчете используются тригонометрические формулы.
Вес кровельной конструкции. Данный показатель вычисляется с использованием параметра веса 1 м2 кровельного покрытия, гидроизоляционного и теплоизоляционного материала и стропильных элементов. В жилых домах общий вес 1 м2 кровельной конструкции не должен превышать 50 кг.
Площадь кровли. Прямоугольные скаты высчитать очень просто, перемножив их длину и ширину. Крыши сложных конфигураций потребуется разбить на более простые геометрические фигуры: вычислив их площадь по отдельности, результаты подсчетов складывают в единую сумму.

Важно понимать, что и компьютерные программы иногда ошибаются, поэтому дополнительная бдительность при использовании онлайн-калькулятора не помешает. В целом же с его помощью можно довольно быстро произвести расчет материала для мансардной крыши, сравнив между собой различные варианты конструкций крыш.

Мансардная крыша – размер конструкции исходя из расчетов проекта

Навигация по странице

Мансардная крыша — это отличный вариант для получения достаточно большого пространства жилого помещения

При строительстве частного дома с мансардной важно правильно спроектировать конструкцию и размер крыши. Ведь мансарда — жилое помещение, в котором происходят различные процессы: испарения воздуха, нагрев помещения. Это оказывает свое влияние на кровлю. С другой стороны крыша должна выполнять свое основное предназначение — надежно защищать от непогоды и сохранять тепло внутри. Поэтому важно перед началом строительства обзавестись качественным проектом и расчетами. Расчеты должны проводиться специалистом, имеющим опыт проектирования подобных объектов. Даже небольшие погрешности могут привести к неверному распределению нагрузки несущих узлов и элементов. Излишний вес кровли, превышающий прочность стропильных ног может привести к ослаблению общей конструкции и печальным последствиям. Но прежде, чем подробно остановиться на том, как правильно высчитать размер, площадь и другие параметры мансарды рассмотрим распространенные виды конструкций мансардной кровли.

Содержание

).push({}); }})}); window.addEventListener("load", () => { var ins = document.getElementById("yandex_rtb_3"); if (ins.clientHeight == "0") { ins.innerHTML = stroke3; } }, true);

Формы скатных кровель

По типам мансардных крыш различают следующие конструкции:

Двухскатные. Два ската и два фронтона.

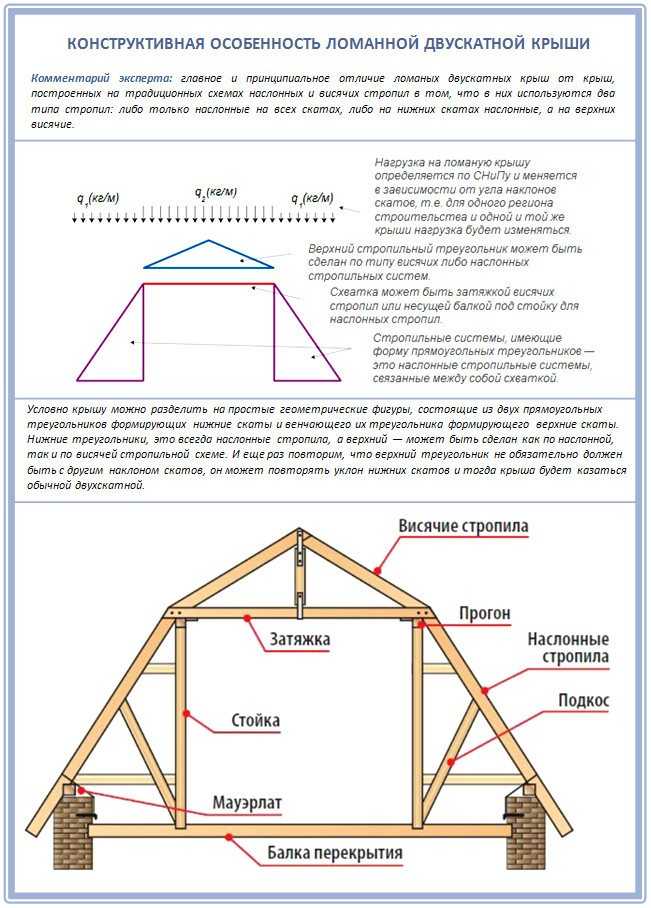

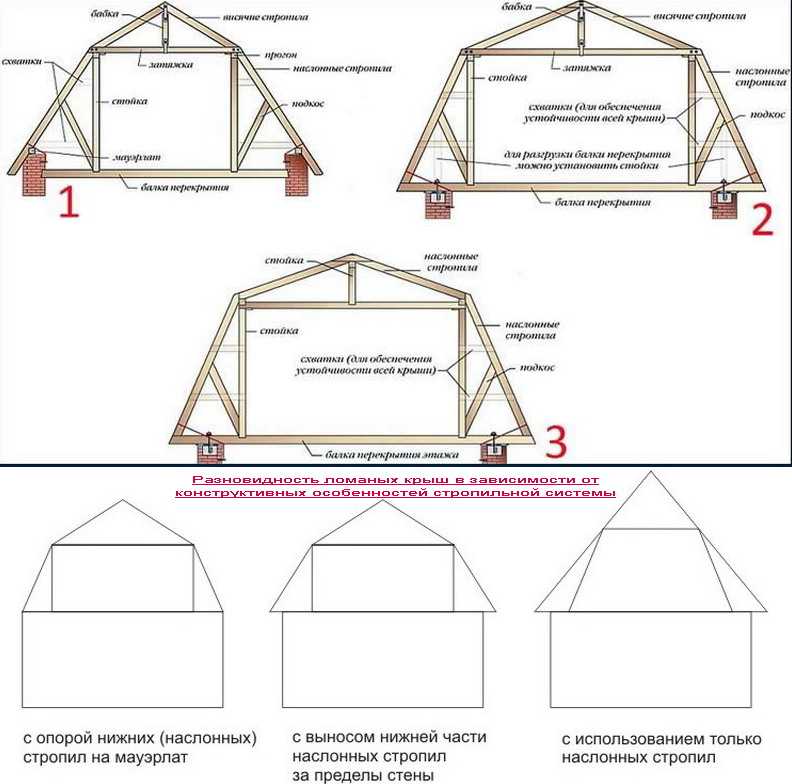

Ломаные. Имеющие две и больше плоскости, расположенные под разными углами наклона. Ломаную крышу возводить намного сложнее.
Вальмовые. Со скатами треугольной формы, закрывающие фронтоны.
Полувальмовые. Скаты фасадов прикрывают часть площади фронтона.
Купольные. Характерны для домов с круглой или многоугольной конструкцией.
Сводчатые. С дугообразной проекцией фронтона.

Кроме того конструкции кровли делятся по конструктивным особенностям на вентилируемые и невентилируемые. Тот или иной вариант выбирается в зависимости от климатических особенностей региона и конструкции частных домов.

Совет! При больших количествах осадков, высокой влажности следует предпочесть кровли с естественной вентиляцией. Кроме того воздушная прослойка внутри играет роль дополнительного утеплителя.

Конструкции без естественной вентиляции чаще используются в сухих климатических зонах.

Частный дом с мансардной кровлей

Основа кровли — стропильная система

Основным и наиважнейшим элементом кровли является ее каркас или стропильная система. Он несет основную нагрузку, определяет прочность и надежность, от него будет зависеть срок службы всей кровли и как часто придется ее ремонтировать. Поэтому установка каркаса — самый трудоемкий процесс по устройству мансарды. Основные воздействия на стропильную систему это нагрузки, получаемые от массы самого каркаса, веса снежного покрова и воздействия напоров ветра. В связи с этим и должны проводиться расчеты нагрузок на стропила. От правильно проведенного расчета стропильной системы, нагрузок и всех узлов соединения зависит прочность и долговечность всего здания. Важным требованием является минимальный вес конструкции каркаса. Чтобы нагрузка на стены и фундамент была небольшой, следует закладывать в проект материалы с наименьшим удельным весом.

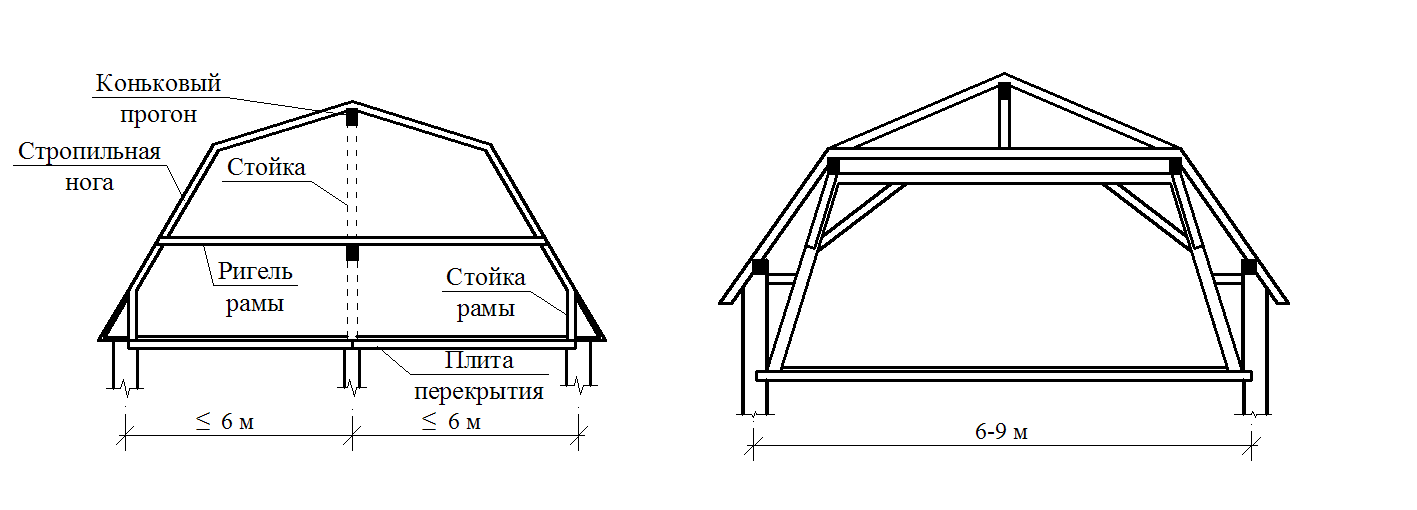

Стропильная система дома с мансардой

Расчет площади

Если мансарду планируется использовать, как жилое помещение важно высчитать ее полезную площадь. Для расчетов важным параметром является общая площадь мансардного помещения и его полезный объем. Последний вычисляется по линиям, соединяющим точки, где высота от пола до потолочной плоскости составляет 90 см. Остальное пространство принято считать не жилым, пригодным лишь для устройства чуланов и кладовок. Общая площадь берется из планов дома и мансарды. Расчет площади кровли проводится исходя из суммарной площади внутренних конструкций. Весь кровельный каркас можно представить как совокупность элементов с различной геометрией. Высчитав площадь таких фигур по отдельности, и сложив значения, можно получить общую площадь конструкции крыши дома. Данная величина необходима не только для дальнейших расчетов прочности и веса конструкции, но и для подсчетов необходимого количества материалов.

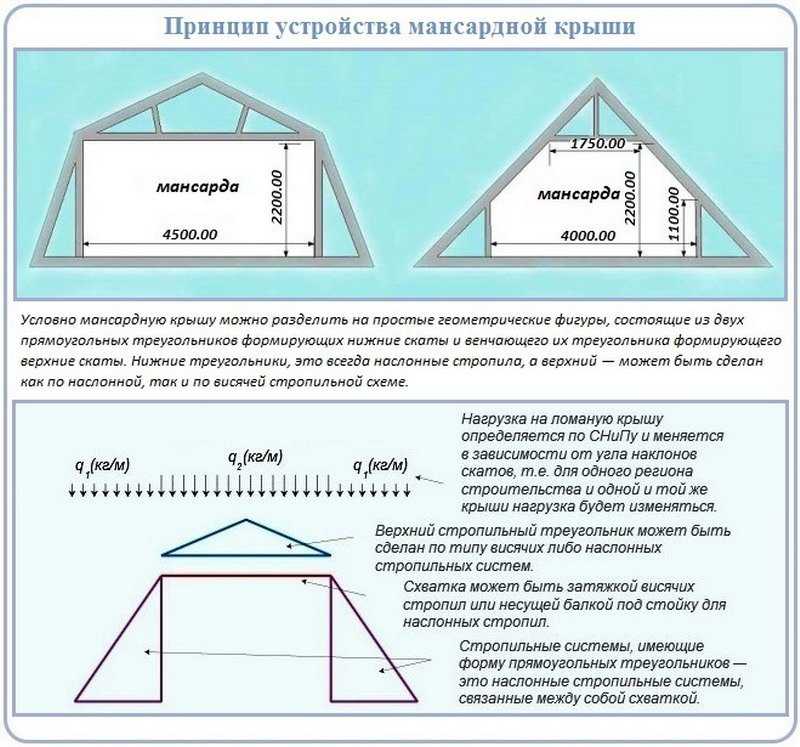

Расчет площади и геометрия помещений мансарды определяют соотношение дополнительной площади к нижележащему этажу здания

Проект мансардной кровли

Как было сказано выше, залогом надежной и прочной кровельной конструкции должен быть грамотно составленный проект. Можно воспользоваться типовым, готовым проектом мансардной кровли, который уже не требует дополнительных расчетов. Это ускорит работы и сократит затраты на проектирование, но если предполагается строительство по индивидуальному проекту, потребуется детальный расчет.

Важно! В проекте, кроме расчета, должны содержаться сведения о конструкции стропил, схема установки балок, подсчет собственной массы и предполагаемую нагрузку природных факторов (ветер, снег, дождь).

Чтобы рассчитать и составить грамотный проект следует предусмотреть устойчивость всех элементов к температурным перепадам.Как правило, проект состоит из нескольких разделов и чертежей. В нем содержатся расчеты и вся информация о конструкции кровли:

в первую очередь проектом определяются основные параметры — форма крыши, ее размеры, наклон скатов, наличие фронтона;
вторым, и не менее важным пунктом, идет перечень всех материалов, по каждому узлу, с указанием их количества;
отдельный раздел должен быть посвящен расчету несущих конструкций с указанием сечения стропильных балок, размерами элементов перекрытий и других узлов;

чертежи с различной проекцией и детализацией основных узлов;
раздел с расчетами теплотехнических свойств конструкции и указания об утеплении и гидроизоляции с перечнем рекомендуемых материалов;
рекомендации по кровельному материалу на основании расчета максимальных нагрузок на конструкцию.

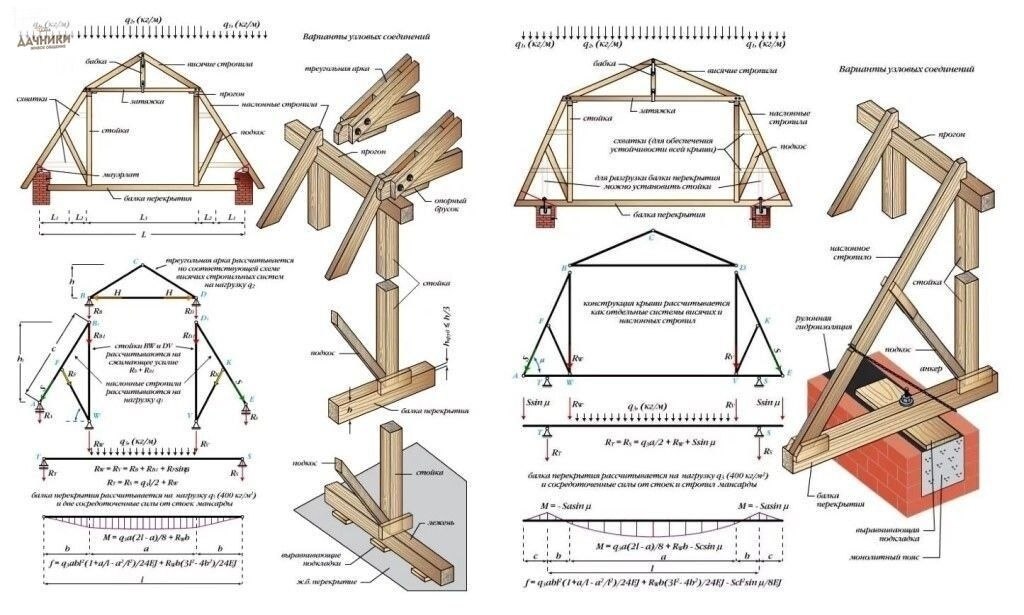

Конструктивная система мансардной крыши

Расчет уклона скатов

На определение размера крыши влияет ее уклон. Угол наклона скатов имеет большое значение при строительстве дома. Неправильно сконструированная кровля может быть разрушена сильным ветром, если сделать ее слишком высокой. И наоборот, если уклон будет недостаточным, это может привести к накоплению снежной массы, что тоже приведет к разрушениям. Поэтому при расчете наклона скатов учитываются местные климатические условия и предполагаемые кровельные материалы (их вес). Как правило, в заснеженных районах сооружают остроконечные кровли, чтобы снег сползал пол своим весом. А в более теплых местностях распространены пологие конструкции, уменьшающие парусность с удлиненным свесом. Приступая к конкретному расчету наклона скатов, в качестве исходных данных берем:

Предполагаемую высоту жилого пространства в мансарде (желаемую, но не менее 2,5).
Погодные условия местности — среднее количество осадков, максимально возможную силу ветра.
Планируемый вес и особенности кровельного материала.
Тип кровли по проекту.

Для двускатной конструкции укол наклонов скатов оптимальным считается в 45 градусов и более. Для ломаной конструкции оптимальными будут углы в 60 градусов для нижнего ската и 30 градусов для верхнего. Это позволит устроить внутри помещение удобное для проживания.

Пример двускатной мансардной крыши дома размером 6х6 м

Монтаж каркаса мансарды

Перед началом строительства мансарды, когда уже возведены стены здания, необходимо по верху стен проложить брус 10х10 или 15х15 см для опоры стропильной системы. Такая конструкция носит название мауэрлат, в рубленном деревянном доме им может служить верхний венец. Если дом строится из кирпича или бетона под деревянный мауэрлат необходимо уложить слой гидроизоляции (например, рубероид, лучше в два слоя). Основная задача мауэрлата — равномерное распределение нагрузок на стены дома. Брус может быть закрыт облицовкой, аналогичной фасадной.

Начинаем установку стропильной системы с устройства перекрытий. Балки укладываем, начиная с крайних, строго выверяя горизонтальность. Шаг балок рекомендуется выдерживать в 50-60 см. Балки должны иметь вынос за предел стен примерно 30-50 см, который будет служить карнизом. Фиксацию с мауэрлатом производим гвоздями и металлическим уголком на шурупах.
Приступаем к монтажу каркаса. В первую очередь устанавливаются вертикальные опорные стойки. На время монтажа крепим их временными распорками. Начиная с углов, ставим остальные на расстоянии не более трех метров. Высота стоек должна быть указана в проекте, она определит параметры всей конструкции. По верхнему окончанию стоек крепим прогоны (доски 15х5 см).
На прогонах устанавливаются затяжки (брус 20х5 см), закрепляемые уголком. Задача затяжек связать боковые прогоны. Чтоб не было значительного прогиба затяжек, их необходимо закрепить, в дальнейшем, подвесами к стропилам кровли. На этапе монтажа избежать прогиба можно временными подпорами.
Устанавливаем стропила. Перед монтажом необходимо изготовить шаблон в виде доски 15х2 см. Шаблон задает одинаковый угол запила в местах соединения стропил с мауэрлатом нижним концом и верхним с прогоном.
Крепление наслонных (нижних) стропил к боковым прогонам осуществляется гвоздями, а к мауэрлату металлическими пластинами или скобами.
Приступаем к монтажу висячих (верхних) стропил. Также готовим шаблон и по шаблону запиливаем все доски. Мансардная конструкция не предусматривает устройство конька, поэтому дополнительную жесткость следует придать установкой подкосов.
Устанавливаем затяжки на верхних стропилах.
В целом каркас стропильной системы готов. Далее можно зашить фронтоны, оставив проемы под окна, если они предусмотрены проектом.
Делаем обрешетку. Конструкция обрешетки целиком зависит от типа кровельного материала, определяемого проектом. Если предусмотрена мягкая рулонная кровля (например, ондулин), делаем сплошную обрешетку. Для металлочерепицы или профнастила требуется разреженная обрешетка. Правильный выбор и грамотный монтаж будет влиять на качество кровли и ее надежность.

Дальнейшие работы связаны с утеплением и изоляцией крыши мансарды.

Основа мансардной крыши — ее каркас

Совет! В случаях, когда скат кровли более шести метров (длина стандартной доски), необходимо заказать доску под стропила необходимой длины или сращивать стропила до нужного размера. В местах стыков, необходимо будет установить дополнительные опорные стойки.

Утепление кровли

Для создания атмосферы, пригодной для проживания в мансарде, кровля должна быть надежно и качественно утеплена. Кроме того вместе с утеплителями укладываются пароизоляционные и гидроизоляционные пленки. Чтобы предотвратить протечку снаружи и накопления конденсата изнутри, применяют специальные современные материалы. Таким образом, образуется «слоеный пирог», уложенный между кровельным покрытием и помещением мансарды. Такой «пирог» должен включать следующие слои:

Пароизоляционный. Специальные, не пропускающие воздух пленочные материалы, укладываемые изнутри помещения мансарды с герметизацией стыков. Задача этого слоя предотвратить проникновение влаги в верхние прослойки «пирога».
Утепляющий. В качестве теплоизолятора применяется пенопластовые или пеноплексовые плиты, минеральная вата, эко вата и проч. Укладка производится с нахлестом или с последующей заделкой швов строительной пеной.
Гидроизолирующий. Специальные пленочные мембраны, предохраняющие утеплитель от атмосферных осадков и предотвращающие образование конденсата. Укладываются по стропилам с сохранением воздушного зазора между пленкой и кровельным материалом.

Кровельный пирог представляет собой многослойную конструкцию, которая обеспечивает надежную защиту от различных неблагоприятных факторов

Таким образом, размер крыши, выбранный в результате расчетов и указанный в проекте, оказывает влияние на ход всего строительства мансарды. Здесь следует учитывать множеством нюансов, важных для создания надежной и долговечной кровли Мансарда — расчетная схема, нагрузки, РСУ https://www.youtube.com/watch?v=RWu2HiFXGpMМансарда — расчет в SCAD, подбор сечений элементов https://www.youtube.com/watch?v=1V24G-tGvVQ

Архитектурные детали: Кровельные системы — мансардная кровля

Описание: Мансардные крыши, по большей части, основаны на конструкции со стоячим фальцем или обрешеткой.

Нижние концы кастрюль обычно зацепляются за краевую полосу, образуя капельницу. Концы могут попеременно прикрепляться к основанию гидроизоляции там, где происходит изменение уклона крыши.

Рекомендуемая деталь для верхних краев поддонов — отогнуть их на высоту обрешетки или стоячего фальца и завершить их сгибом 3/4 дюйма. сгиба (см. детали 8.7A и 8.7B).0005

Особые условия: Поскольку мансарды по своей природе используются на вертикальных или почти вертикальных поверхностях, большинство специальных положений для стоячих и обрешёточных швов с низким уклоном не требуются.

Декоративные рейки могут быть добавлены таким же образом, как и для шевронных крыш.

Если стоячие фальцы или обрешетки должны продолжаться над верхним краем мансарды, должны быть предприняты специальные меры. Кастрюли должны быть сплошными по верхнему краю. Стоячие полки стоячих или реечных швов должны быть прорезаны в месте изгиба. После изгиба необходимо припаять к ножкам небольшие кусочки меди, чтобы восстановить непрерывность. Затем швы обрабатываются обычным способом.

Требования к настилу: Требуется непрерывное основание обшивки, совместимое с используемой кровельной системой.

8.7А. Верх мансарды — крышка карниза

Эта деталь показывает состояние, при котором верх мансарды встречается с крышкой карниза. Верхний край поддонов отгибается на высоту стоячего или реечного шва, затем загибается вниз на 3/4 дюйма. Крышка борта зацепляется за этот край, эффективно образуя капельник.

Загрузить CAD-файл

8.

7Б. Вершина мансарды — Гравийная остановка

Изображен верх мансарды на гравийной заправке. Верхний край лотков обрабатывается аналогично детали 8.7A, при этом упор для гравия входит в зацепление с загнутым краем лотка.

Загрузить файл САПР

8.7С. Низ мансарды

Это типичное состояние для нижнего края мансарды. Нижний край сковороды зацепляется за краевую полосу, образуя капельницу. Горизонтальный размер краевой планки не должен превышать 4″, если она не крепится к потолку.

Загрузить файл САПР

8.7Д. Изменение уклона мансарды

Эта деталь показывает состояние, при котором низ мансарды встречается с другой крышей. На нижней кровле стоячие фальцы укладываются ровно на расстоянии 8 дюймов от разрыва кровли, загибаются на 3/4 дюйма и закрепляются медными планками на расстоянии 12 дюймов по окружности. на расстоянии не менее 6 дюймов от разрыва крыши и зафиксируйте основание в замке 3/4 дюйма. На верхней кровле верхний край основания загибается на 3/4 дюйма и закрепляется медными скобами на расстоянии 12 дюймов от наружного угла. Непрерывное запирание полоса припаивается к основанию гидроизоляции и фиксирует край мансардной крыши.

Загрузить файл САПР

8.7Э. Деталь непрерывной обрешетки крыши

Деталь иллюстрирует установку швов обрешетки, которые являются непрерывными над крышей. Стоячие швы при тех же условиях детализируют аналогичным способом.

Загрузить файл САПР

Показанные поддоны являются непрерывными от лица мансарды через край на крышу. Вертикальные стороны швов должны быть прорезаны в месте их изгиба. После изгиба к обратной стороне этих ножек необходимо припаять небольшие кусочки меди. Затем обычным способом добавляются заглушки реек, за исключением того, что их ножки также должны быть прорезаны и припаяны в местах изгиба.

Для получения дополнительной информации:

Кровельные системы — Введение, общие описания и требования к кровельным системам.
Накладка и накладки, в соответствующих разделах для деталей накладок.
Основные детали для получения информации о швах, фиксированных и компенсационных планках, прижимных планках, краевых полосах и поперечных швах.
Кровельные системы — Стоячие фальцы или Кровельные системы — Реечные стыки для получения информации о соответствующих типах крыш.
Кровельные системы — Chevron для получения дополнительной информации о декоративных рейках.

Мансардная крыша: особенности и преимущества

🕑 Время прочтения: 1 минута

Мансардная крыша (черновая или бордюрная) представляет собой четырехскатную крышу, характеризующуюся двумя скатами с каждой стороны. Верхний скат более плоский, чем нижний с каждой стороны крыши. Конструкция мансардной крыши обеспечивает более плоский вид, соответствующий внешнему виду здания.

Рисунок-1: Мансардная крыша

Конструкция мансардной крыши зародилась во Франции и становится все более популярной в Европе и даже в западных странах, таких как Канада и Соединенные Штаты Америки.

В данной статье рассмотрены особенности, преимущества и недостатки мансардных крыш.

Содержание:

Особенности Mansard Roof
Преимущества Mansard Roof
Недостатки Mansard Roof
FAQS

Функции Mansard Roof

Особенности Mansard Roof

Особенности Mansard Roof 9005

Mansard Roof

. Все четыре стороны крыши имеют два ската, причем нижний скат круче верхнего. Верхняя часть мансардной крыши плоская и широкая, что обеспечивает максимальное чердачное пространство.

Рис. 2: Шатровая, вальмовая и мансардная крыша

Мансардная крыша — это уникальная архитектурная особенность, применяемая в традиционных домах, частных домах и даже небольших коммерческих зданиях.

На нижних скатах мансардной крыши предусмотрены мансардные окна, как показано на рисунке-1, которые пропускают большое количество света в жилое помещение.

Мансардные крыши могут быть выполнены выпуклыми, вогнутыми, S-образными или прямоугольными в зависимости от требуемой конструкции здания.

Рис. 3: Стили мансардных крыш

Мансардная крыша может быть двускатной или крутой. По сравнению с двускатной мансардной крышей, крутая мансардная крыша обеспечивает надлежащий отвод воды и снега.

Обычными материалами для мансардных крыш являются сланцевая черепица и деревянная черепица. Однако, чтобы снизить затраты на техническое обслуживание, для более крутой части крыши можно использовать более качественную и долговечную черепицу, такую как цинковая или медная черепица.

Преимущества мансардной крыши

Основные преимущества мансардной крыши:

Поскольку мансардные крыши имеют вертикальные скаты, они обеспечивают дополнительное пространство по сравнению с другими типами крыш, такими как вальмовые или двускатные крыши.
Мансардные крыши могут использоваться как в сельской, так и в городской местности. Мансардные крыши более популярны в городских районах, потому что они дают возможность расширяться вверх, так как для горизонтального расширения здания недостаточно места из-за нехватки земли.
Мансардные крыши обеспечивают больше света и лучшее распределение тепла внутри здания.
Мансардная крыша – элемент французской архитектуры, придающий зданию элегантный и современный вид.
Мансардные крыши позволяют сократить расходы за счет устранения необходимости строительства отдельных комнат или чердачных помещений. Они также экономят расходы на отопление, равномерно распределяя тепло внутри здания.

Недостатки мансардных крыш

Недостатки мансардных крыш:

Мансардные крыши увеличивают общую площадь здания. Они имеют разную налоговую стоимость, разрешения на строительство и ограничения в зависимости от района. Прежде чем планировать мансардную крышу здания, необходимо узнать о разрешительных требованиях.
Строительство мансардных крыш требует больших затрат времени и труда по сравнению с другими конструкциями крыш.
