Размеры кухонных шкафов чертежи: Чертежи и схемы кухонных шкафов с размерами

Проекты кухонных шкафов. Чертежи кухонных гарнитуров для самостоятельного моделирования

Статья содержит пошаговый инструктаж правильного проектирования каждого элемента кухни, типичные ошибки новичков и важные советы для каждого, кто решился самостоятельно спроектировать кухню.

Продолжает раскрывать секреты главный технолог мебельного производства Тимур Денисов.

Самостоятельный расчет деталей для кухни

Ну-с, приступим. Эскиз кухонной мебели у нас уже есть (см. «Самостоятельное создание проекта кухни: Часть II «) . Осталось дело за малым – рассчитать деталировку каждого элемента .

Чтобы было проще, я прямо здесь произведу необходимые расчеты, а вы уже, опираясь на особенности проекта конкретно вашей кухни и пользуясь виртуальной шпаргалкой, созданной мной, без проблем сможете посчитать размер и количество деталей, необходимых для дальнейшей сборки шкафчиков.

Важно! Нижние кухонные шкафчики устанавливаются на пластиковые регулируемые ножки высотой 100 мм, которые впоследствии перекрываются декоративной планкой (цоколем).

Первое, что нужно сделать – это пронумеровать каждый шкафчик , чтобы не запутаться в огромном количестве деталей при сборке. Если в кухне предполагаются одинаковые по размеру элементы, присвойте им одинаковые номера, так вам не придется дважды рассчитывать.

Расчет деталей для нижних кухонных шкафчиков

К каждой тумбе я буду прилагать

три основных вида :

1. фронтальный с фасадом;
2. аксонометрия без фасада;
3. вид сверху.

Расчет деталировки проводится по аналогии с самостоятельным расчетом деталей шкафа-купе (см. Своими руками. Часть III: Самостоятельный расчет деталей шкафа-купе). То есть вы сперва выписываете необходимые детали в нужном количестве, а затем напротив подставляете полученные размеры.

Естественно, абсолютно все шкафчики я расписывать не стану, в основном они однотипные. Для примера приведу лишь несколько кухонных ящиков, разнящихся между собой.

Расчет высоты нижнего яруса кухни

Как я уже упоминал, высота нижних кухонных тумб варьируется в пределах 850-900 мм . Для того, чтобы рассчитать высоту конкретно ваших шкафчиков, необходимо определиться с габаритным размером нижнего яруса (я принимаю стандарт – 850 мм) и толщиной столешницей (я возьму за пример столешницу 38 мм).

Итак, 850 (общая высота) минус 38 (толщина столешницы) равно 812 мм – это высота нижних тумб кухни с ножками .

Нижние кухонные шкафчики с распашными фасадами (расчет деталей)

• Тумба №1

Детали:

Бока – 500 х 712 – 2 шт.
Дно – 500 х 268 – 1 шт.
Полка – 500 х 268 – 1 шт.
Верхний цоколь – 80 х 268 мм – 2 шт.
Боковые стойки – от габаритной высоты кухонной тумбы необходимо отнять высоту регулируемых ножек: 812 – 100 = 712 мм

Важно! Высота всех боковых стоек в кухонной мебели одинаковая! То есть, рассчитав высоту одного бока, вы получаете универсальный размер для всех шкафчиков нижнего яруса.

Ширина бока нижней кухонной тумбы согласно стандарту будет 500 мм. Но, если за мебелью есть выступы, счетчики, коммуникации, глубина тумбы уменьшается на их размер.

Дно шкафчика по глубине соответствует ширине бока, то есть – 500 мм. Ширина дна, как видно на эскизе, меньше габаритных размеров тумбы на две толщины ЛДСП. Значит, 300 – 32 (16 +16 мм) = 268 мм.

Важно! Размер полки равен размеру дна тумбы.

Верхние функциональные планки могут быть 80-100 мм шириной и обладать длиной, равной ширине дна: 80 х 268 мм.

Все остальные нижние кухонные шкафчики рассчитываются точно также, просто необходимо подставлять фактический габаритный размер ящика в уравнение.

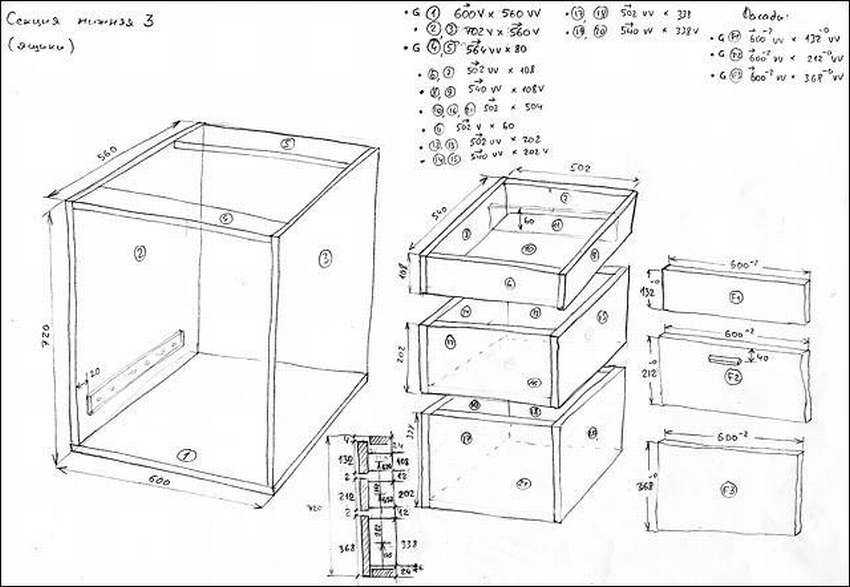

Нижние кухонные шкафчики с выдвижными ящиками (расчет деталей)

• Тумба №2

Детали:

Бока – 300 х 712 – 2 шт.
Дно – 300 х 368 – 1 шт.
Верхний цоколь – 80 х 368 мм – 2 шт.

Детали для выдвижного ящика:

100 х 300 – 2 шт.
180 х 300 – 4 шт.
100 х 310 – 2 шт.
180 х 310 – 4 шт.

Высота бока такая же, как и в других нижних тумбах. Ширина чуть меньше, так как в этом месте, согласно замеров, установлен газовый счетчик.

Расчет деталей для выдвижных ящиков я подробно описал в статье Самостоятельное создание проекта шкафа купе. Часть III . Данное описание идеально подходит для расчета ящиков со стандартными салазками.

Если же вы решили снабдить свою кухню фурнитурой класса люкс, типа Blum – необходимо внимательно изучить допуски для установки, прилагающиеся производителем к каждому элементу мебельной составляющей.

Кухонная тумба под врезной духовой шкаф (расчет деталей)

• Тумба №4

Детали:

Бока – 500 х 712 – 2 шт.
Дно – 500 х 568 – 1 шт.
Полка – 500 х 568 – 1 шт.
Выдвижной ящик: 50 х 500 – 2 шт., 50 х 510 – 2 шт.

Бока, дно и полка рассчитываются аналогично предыдущим шкафчикам. Обратите внимание, ящик, в который планируется устанавливать встраиваемую духовку, лишен верхних цоколей, так как они будут препятствовать как установке духовки, так и врезке варочной поверхности.

Полка, на которую будет ставиться духовой шкаф, должна быть опущена на 600 мм вниз относительно столешницы. То есть чистый проем здесь составляет не менее 600 мм (лучше сверится с инструкцией к бытовой технике).

Также, в этой тумбе целесообразно в оставшемся пространстве установить выдвижной ящик, чтобы по максимуму использовать образовавшуюся нишу под духовкой.

Нижний угловой шкаф кухни (расчет деталей)

• Тумба №5

Детали:

Бока – 500 х 712 – 2 шт.
Дно, крыша – 800 х 800 – 2 шт. (см. эскиз)
Цоколь – 100 х 680 – 2 шт.

Бока нижнего углового шкафчика остаются константой – 500 х 712 мм, при условии, если они не попадают на коммуникации или другие важные объекты.

Для расчета дна и крыши углового ящика необходимо прорисовать подобный эскиз

Благодаря этому чертежу становится предельно ясно как именно выглядят дно и крыша кухонной угловой тумбы.

Если согласно предшествующим замерам помещения, в районе нижней детали ящика находится слив, необходимо будет сделать технологический вырез в этом месте.

Как вы уже наверняка заметили, угловой шкафчик – единственный элемент нижнего кухонного яруса, который обладает не только крышей, но и вертикальными планками, соединяющими верх и низ тумбы.

А вот ДВП в этом шкафчике отсутствует. Действительно, задней стенкой здесь жертвуется ради доступа к необходимым коммуникациям, вентилям, кранам.

• Тумба №8

Детали:

Бок – 550 х 812 – 1 шт.
Бок (задняя стенка) – 284 х 812 – 1 шт.
Полка – 284 х 534 – 2 шт. (количество по вашему желанию)

Вертикальная стойка (бок), прилегающая к соседнему корпусу должна быть глубиной 550 мм, то есть больше рядом стоящего шкафчика на 50 мм. Это сделано исключительно ради эстетического внешнего вида кухни, чтобы при входе взгляд не наталкивался на щель между шкафчиками и стеной.

Задняя стенка здесь изготавливается из ЛДСП, ее глубина рассчитывается отталкиваясь от габаритного размера шкафчика (300 мм) минус толщина прилегающей стенки (16 мм). 300 – 16 = 284 мм.

Высота обоих боков равняется общей высоте кухни вместе с регулируемыми ножками – 812 мм.

С каждой стороны полки также необходимо отнять по 16 мм, так как они упираются в вертикальные стойки. 550 – 16 = 534 мм и 300 – 16 мм = 284 мм.

Расчет нижнего цоколя

Планка, перекрывающая пластиковые ножки имеет высоту 100 мм. Длину ее рассчитать достаточно легко – сложить ширину всех нижних ящиков и добавить 200 мм. Итого получается 100 х 2600 с одной стороны и 100 х 1100 мм с другой.

Ну всё, я вас поздравляю, с нижними кухонными шкафчиками покончено, гип-гип- ура! Переходим к расчету деталей для навесных ящиков.

Расчет деталей для кухонных навесных ящиков

Важно:

• Глубина верхних кухонных шкафчиков равна 300 мм, но не менее глубины котла, если планируется его поместить в каркас из ДСП.
• Высота навесных ящиков должна быть не менее 650 мм и не более 1000 мм.

В этом расчете я беру стандартный размер верхнего шкафчика с высотой 700 мм. Для себя вы можете выбрать другой размер в зависимости от высоты потолка и роста хозяйки.

Навесной шкафчик с распашным фасадом (расчет деталей)

• Шкаф №15

Детали:

Бок – 300 х 700 – 2 шт.
Крыша, дно, полка – 300 х 468 – 3 шт. (количество полок на ваше усмотрение)

Бока навесных шкафчиков также как и в нижних, не изменяются в размерах. Исключение – бока ящиков под вытяжку и боковые стойки в шкафчике, закрывающем котел.

Полка, дно и крыша в верхних шкафах одинаковые по длине и ширине. Ширина этих деталей соответствует габаритной глубине корпуса, длина высчитывается путем отнимания двух толщин ДСП, так они зажаты между боками.

500 – 32 (16 + 16) = 468 мм – длина полок, дна и крыши.

Верхний шкафчик, закрывающий котел (расчет деталей)

• Шкаф №9

Детали:

Бок – 300 х 1300 – 1 шт.
Вертикальная планка – 120 х 1300 – 1 шт.
Горизонтальный цоколь – 120 х 468 мм – 2 шт.

Ящик под котел вообще очень тяжело назвать полноценным шкафчиком. Он больше похож на каркас – его фасадная часть красивая, а внутреннее заполнение состоит из цоколей.

Итак, левый, видимый бок каркаса обладает глубиной 300 мм – такой же, как и глубина всех навесных ящиков. Высота высчитывается путем прибавления размера кухонного фартука и высоты верхних шкафов. По факту это выглядит так: 600 мм (стандартная высота фартука) + 700 мм (высота навесных ящиков) = 1300 мм.

Вертикальная планка, находящаяся со стороны окна должна быть по ширине не более 150 мм, а высота ее обязана совпадать с высотой правого бока. То есть, размер вертикального цоколя – 120 мм х 1300 мм.

Две горизонтальные планки, соединяющие между собой бока каркаса, также не должны превышать в ширину 150 мм. Это связано с тем, что сверху котла обычно выходит гофрированная труба, а на уровне столешницы проходят коммуникационные трубки.

И, чтобы во время установки не урезать по месту детали ЛДСП, лучше сразу сделать их заведомо уже. Естественно их размер должен совпадать с шириной вертикальных цоколей (в моем случае это 120 мм), а длина, соответственно – габаритная ширина шкафа минус две толщины ДСП: 500 – 32 = 468 мм.

Задней стенки из ДВП в этом ящике не предвидится.

Кухонный навесной ящик для сушки (расчет деталей)

• Шкаф №13

Детали:

Бок – 300 х 700 – 2 шт.
Крыша, дно – 300 х 568 – 2 шт.

Расчет деталировки шкафчика под сушилку для посуды полностью совпадает с вычислениями для обычного ящика с распашными фасадами. Единственное различие – это отсутствие внутренней полки, если шкафчик по высоте ниже 750 мм.

Иногда заказчики предпочитают отказаться от дна в шкафчике под сушку, якобы для лучшей циркуляции воздуха. По опыту могу сказать, что наличие дна не препятствует вентилированию. Но, если вам так будет спокойней, купите сушилку с рамой, и проектируйте навесной ящик без дна.

Навесной шкафчик под телескопическую вытяжку (расчет деталей)

• Шкаф №11

Детали:

Бок – 300 х 500 – 2 шт.
Крыша, полка – 300 х 568 – 2 шт.

Стандартная ширина шкафчика под вытяжку равна габаритному размеру самой вытяжки. То есть, если вытяжка шириной 700 мм, то и ящик должен быть 700 мм. Высота шкафчика зависит от технических допусков, описанных в инструкции к бытовой кухонной технике.

Чаще всего, вытяжку нельзя устанавливать ближе 700 мм к газовой поверхности. Итого, я принимаю за высоту шкафа 500 мм (допуск плюс размер видимой части вытяжки). Длина полок, как вы уже поняли – габарит шкафа минус две толщины ЛДСП.

Местонахождение внутренней полки необходимо будет рассчитать согласно точным размерам вытяжного шкафа.

Внимание! Пока вы не возьмете в руки вытяжку и самостоятельно не измерите высоту моторной части, сверлить отверстия под полку не рекомендую.

Также, не забудьте, что вверх от вытяжки должна идти гофрированная труба и под ее диаметр необходимо будет срезать ДСП и в полке и в крыше ящика.

Угловой верхний ящик (расчет деталей)

• Шкаф №14

Детали:

Бока – 300 х 700 – 2 шт.
Крыша, дно, полка – 584 х 584 – 3 шт.
Вертикальный цоколь – 150 х 668 – 1 шт.

Так, самое простое – это размер боковых стоек, который равен всем остальным бокам верхних кухонных шкафов – 300 мм х 700 мм.

Рассчитывая самостоятельно угловой навесной шкафчик, необходимо быть предельно внимательным, чтобы не натворить ошибок. Обязательно тщательно продумайте форму внутренних полок, крыши и дна ящика.

Обратите внимание на мой эскиз и, следуя подсказкам, начните расчет. Не забывайте о толщине ДСП (16 мм) и о том, что сзади необходимо срезать угол всех горизонтальных деталей согласно размерам 100 х 100 мм, чтобы позже прикрутить туда цоколь шириной 150 мм, а к нему уже крепить ДВП (задняя стенка).

Цоколь будет находиться между дном и крышей шкафчика, а значит его высота равна: высота ящика без двух толщин ЛДСП (32 мм).

Самостоятельный расчет столешницы на кухню

Просчитать кухонную столешницу дело нехитрое. Достаточно знать общий размер помещения с тех сторон, где планируется установка кухни. В нашем случае – это фронтальная часть – 3050 мм и часть от угла до дверного проема – 1530 мм.

Важно! Порезку столешницы необходимо заказывать с запасом 30-50 мм. Меньше сделать всегда успеется, а вот увеличить размер – нереальная задача.

Итак, общая длина 3050 минус 600 мм (прилегающая часть возле угла) плюс 50 мм (необходимый запас). Итого, основная рабочая зона выходит ровно 2500 мм.

Кухонная столешница, устанавливаемая со стороны дверей – 1530 мм плюс 50 мм равно 1580 мм. Значит, обращаясь в мебельный цех, вы должны указать эти два размера – 2500 мм и 1580 мм, и не забудьте о радиусе с одной стороны меньшей столешницы.

Важно! Закругление лучше делать в цехе на станке, в домашних условиях вырезать ровно дугу практически невозможно.

Очень надеюсь, что статья оказалась полезной. Прочитав ее, вы стали достаточно подкованы, чтобы самостоятельно рассчитать и спроектировать кухню. Осталось лишь научиться высчитывать фасады и выбрать для них материал , купить кухонную фурнитуру и, если хотите, сделать раскрой деталей в домашних условиях . Пожалуй, именно это я и раскрою в следующий раз.

Пожалуйста, если после прочтения статьи «Самостоятельное создание проекта кухни и расчет деталировки» у вас еще остались вопросы, не стесняйтесь, задавайте их прямо здесь, в комментариях. Я постараюсь максимально оперативно дать на них профессиональный ответ.

Выбирая кухонный гарнитур в магазине, немало потребителей сталкивается с проблемами подбора оптимального варианта для своей кухни. Для кого-то цена оказывается слишком завышенной, кто-то не доволен качеством сборки, а кому-то, возможно, просто нравится собирать кухонные гарнитуры своими руками.

Особенно это актуально для частного загородного дома, где возможна нестандартная планировка помещений. В любом случае самостоятельное создание кухонного гарнитура вполне возможно, главное иметь большое желание, немного опыта и понимание сути процесса.

Что необходимо учитывать перед тем, как приступить к работе

1. Любое производство обычно начинается с создания чертежа будущей конструкции, в котором рассчитываются ее размеры и особенности . Перед тем как начертить кухонный гарнитур, нужно определиться с функциональностью мебели и ее основными характеристиками. Определить, где будет храниться запас продуктов, а где – бытовые приборы и посуда, как будут располагаться модули относительно плиты и мойки, как подключать вытяжку к вентканалам и подобные моменты.
2. Чтобы правильно выполнить чертеж кухонного гарнитура с размерами, необходимо знать основные принципы расчетов оптимальных размеров, от которых будет зависеть удобство всего кухонного гарнитура . К тому же, существуют типовые стандарты, такая своеобразная инструкция или рекомендация, которые были рассчитаны еще в советское время. Чтобы хозяйке пришлось меньше ходить по кухне, наклоняться за посудой или тянуться за баночкой с крупой. Хотя бы…

Некоторые технические нюансы

Так, для проектирования столешницы выбирается глубина 600 мм, а расстояние от нее до нижней части должно быть не менее 450 мм. Средняя глубина настенного шкафа 300 мм, а ширина напольных шкафов может варьироваться от 150 до 1200 мм, в зависимости от предпочтений.

Ориентируясь на рост человека, для которого проектируется устанавливаются на высоте от 350 до 1320 мм. Мойка должна располагаться по отношению к плите не ближе, чем на 600 мм, а уровень вытяжки находиться на высоте около 650-750 мм от уровня плиты. Чертежи и размеры кухонных гарнитуров нужно подгонять под человека, а не под стены и потолки.

Совет!
Есть такое фото с изображением многорукого человека, как у Да Винчи – только у кухонного стола.
Вот как раз там все размеры указаны, и примерное расположение кухонной мебели относительно рабочей зоны.
Руководствуйтесь!
Или посмотрите подобный пример:

1. Далее подбирается материал для создания гарнитура, основной характеристикой которого должна быть экологичность. Наиболее подходящей для этих целей является фанера, или вариант подороже – натуральное дерево. Также в качестве вспомогательных материалов может использоваться ДСП, массив или шпон.
   Для облегчения процесса сборки мебели лучше заранее просчитать все необходимые детали, нанеся их на чертежи кухонных угловых гарнитуров. Угловой вариант в любом случае будет удобнее, так как размещается компактнее.
2. После этого с вашей стороны уже последует заказ коробок и фасадов на производстве по индивидуальным размерам. То есть, самого гарнитура, собственно. Передавайте на предприятие чертежи угловых кухонных гарнитуров вместе с подробным описанием.
   Неплохо еще заранее определиться с материалом и проплатить его, если не желаете получить мебель из плохо спрессованных опилок. Кроме того, рекомендуется закупить все комплектующие для будущих шкафов, включая выдвижные корзины, лотки для приборов и ручки для шкафчиков.

Важно!
Не менее, а даже более!
Необходимо четко определиться и запланировать покупку основных кухонных принадлежностей и техники.
От габаритов выбранной духовки, плиты или мойки будут зависеть размеры проектируемых столешниц и глубины шкафчиков.
Многие кухонные элементы имеют определенные стандарты, но не стоит исключать конструкционных особенностей некоторых из них.

Угловые кухни своими силами

В отличие от прямых шкафов, проектирование угловой мебели требует большей внимательности при замерах и основных подсчетах. Перед тем как составлять чертежи кухонных угловых гарнитуров, необходимо иметь не только четкие параметры и размеры помещения, включая точную величину угла, выбранного для размещения проекта, но и представление о размещении оборудования – это и будет своего рода инструкция.

Малейшее отклонение угла от нормы приведет к тому, что между стеной и мебелью образуется зазор, или, хуже того, угловой шкаф просто не уместится в заданные габариты. Поэтому одной из главных задач при проектировании угловой кухни является определение величины угла, также с учетом всех неровности стен.

Чтобы быть уверенным в том, что кухонный гарнитур своими руками получится таким, как вы его запланировали, рекомендуется для составления четкого чертежа обратиться за услугами к профессионалам, имеющим опыт в проектировании мебели. Таким образом, вы избежите дополнительных проблем, которые могут возникнуть в процессе установки.

Резюме

Проектирование – это для опытных. Или хотя бы для думающих. Невозможно просто так взять и нарисовать акварельными красками чертежи кухонных угловых гарнитуров, нужно руководствоваться многими требованиями и предписаниями. У вас должно получиться! А в дополнение к вышесказанному, посмотрите видео в этой » width=»640″ height=»360″ frameborder=»0″ allowfullscreen=»allowfullscreen»>

Если же вы уверены в том, что все замеры произведены верно, то существует несколько специальных программ, помогающих самостоятельно сделать эскиз проекта по заданным размерам.

Резюме

Проектирование – это для опытных. Или хотя бы для думающих. Невозможно просто так взять и нарисовать акварельными красками чертежи кухонных угловых гарнитуров, нужно руководствоваться многими требованиями и предписаниями. У вас должно получиться! А в дополнение к вышесказанному, посмотрите видео в этой статье.

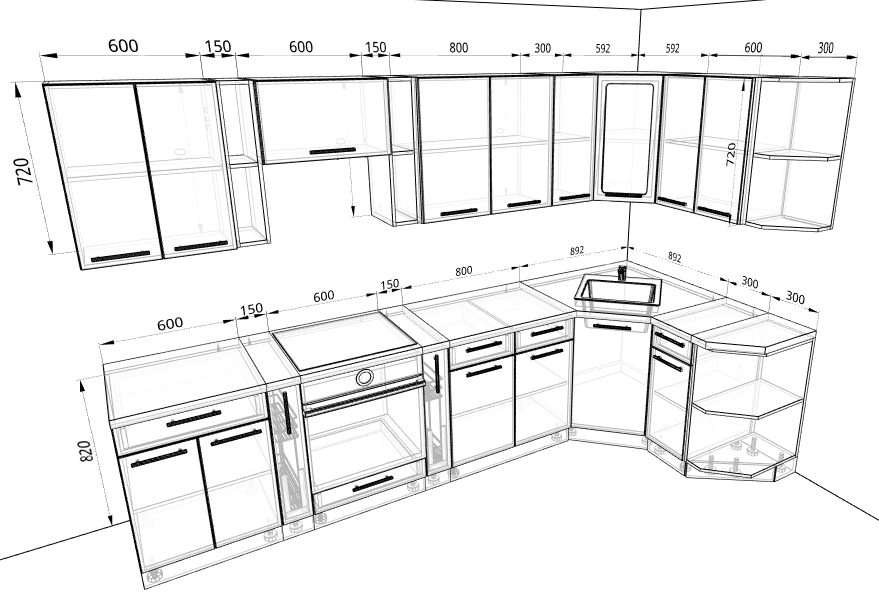

Чертежи кухонных гарнитуров. Модели, схемы расположения и размеры гарнитуров, как правильно выбрать гарнитур для вашей кухни.

Прежде чем выбрать гарнитур, необходимо точно снять все размеры вашей кухни и начертить в масштабе эскиз (план) комнаты с указанием дверей, окон, расположением труб водопровода и канализации, электропроводки, расположения газовых труб и счетчика газа.

Основные мерки для плана:

• высота, ширина, длина комнаты
• расстояние до оконных и дверных проемов от стен и потолка, размеры проемов
• расстояния для открывания дверных и оконных проемов
• размеры выступающих элементов (радиаторы, трубы, приборы, выступы и ниши, розетки, выключатели и другие).

Составленный план поможет нам определиться с выбором гарнитура.
Придумаем схему размещения элементов кухни.

Справка:
Для удобства работы на кухне, следует придерживаться рекомендациям по размещению элементов (холодильник-столешница-мойка-столешница-плита-столешница). Духовку и микроволновую печь для удобного пользования, лучше расположить на уровне груди.

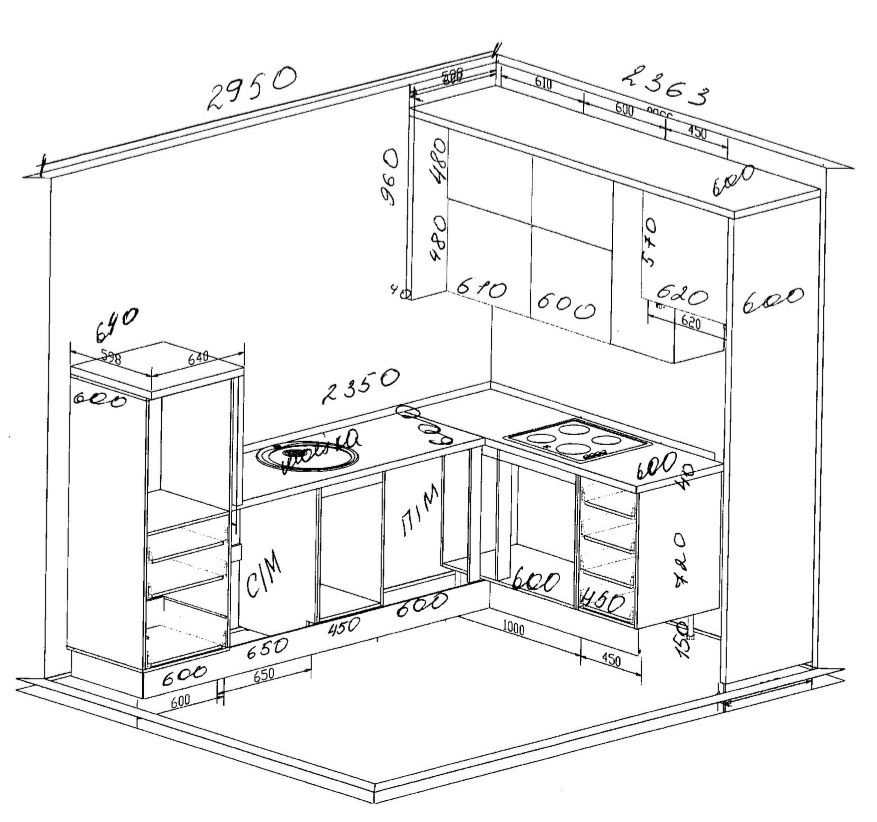

В масштабе рисуем проект кухни, с расположением всех элементов мебели и оборудования. При проектировании необходимо пользоваться стандартными размерами мебельных фасадов, столешниц и модулей, это упростит задачу при изготовлении кухни.

Выбираем материал, цвет и стиль. Посещаем сайты производителей, изучаем литературу. Определяем наше финансовое состояние и останавливаемся на определенном выборе.

Посещаем торговые точки. Выбираем начинку и фурнитуру различного назначения. Просим продавца нарисовать окончательный план вашей кухни на компьютерной программе. Покупаем необходимую бытовую технику.

Принимаем решение. Заказываем кухню с установкой у продавца, либо экономим семейный бюджет, покупаем весь необходимый материал и комплектацию и собираем кухню своими руками.

Предлагаем вашему вниманию несколько вариантов схем размещения кухни.

Подробное описание изготовления кухни своими руками смотрим в статье

стандарты, чертежи, какие бывают (7 фото)

При планировании кухонного гарнитура покупатели часто задаются вопросом о стандартных размерах фасадов и шкафов. Ответить на этот вопрос непросто, так как на сегодняшний день предприятия и фабрики ориентированы на покупателя и стараются, если есть техническая возможность, делать не только стандартный модельный ряд, но и те размеры, которые нужны конкретному заказчику. Это могут делать не все, это может стоить дороже, но такая возможность сегодня не редкость.

Итак, давайте рассмотрим наиболее приближенные к стандартным размеры декоративных элементов, распашных фасадов и выдвижных элементов. Важно помнить, что размеры, приведенные в статье, не являются единственно верными, они могут отличаться в зависимости от производителя.

С чего начать?

Ящики делятся на нижние, верхние модули и пеналы (высокие колонки чаще всего предназначены для встраивания техники или организации систем хранения). Нижние модули стоят на ножках, имеют большую глубину (чаще всего 60 см), накрыты столешницей. Могут быть распашными или раздвижными, а также открытыми (полки). Верхние или навесные ящики висят на стене, могут открываться вверх или вбок.

Пример верхнего модуля кухни Настя из мебельного магазина в Твери https://tver.yourroom.ru/kukhni



Проект или чертеж кухни будет включать определенный перечень шкафов и декоративных элементов. Последние могут отсутствовать — это зависит от стиля кухни. В зависимости от планировки гарнитура, в проекте могут присутствовать угловые элементы разных типов.

Прежде чем приступить к разбивке мебели по шкафам, вам нужно сделать замер помещения. Затем уже появится чертеж кухни с размерами и планом по деталям. Сделать это можно в бесплатной онлайн программе-конструкторе.

Читайте также: Размеры кухонных столешниц

Прямая (линейная) кухня

Начнем со стандартных размеров элементов (и соответственно — фасадов) для линейной кухни.

Минимальная ширина фасада — 150 мм. Чаще всего это ящики с выдвижными корзинами карго. Также существуют ящики шириной 200 мм, тоже с корзинами карго. Сделать их распашными (открывание на петлях вбок) тоже можно, но такое решение может быть менее функциональным и удобным.

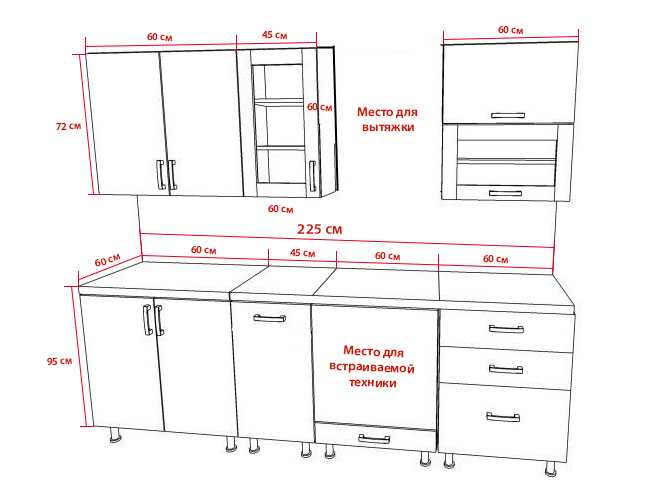

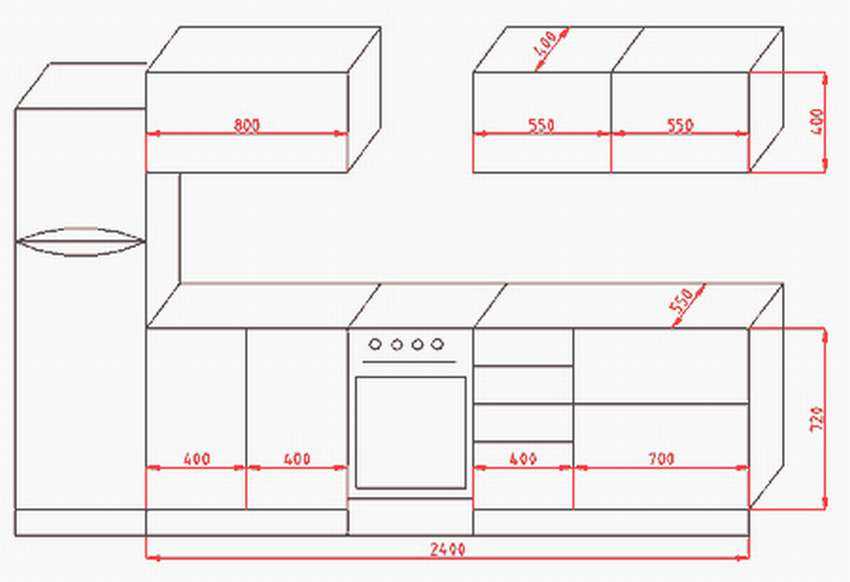

На фото ниже — пример прямой кухни. Так может выглядеть ее проект с перечнем всех элементов. Здесь присутствует двухдверный распашной ящик, ящик под духовку и два шкафа с выдвижными элементами, которые имеют разную ширину и высоту фасадов. Обратите внимание, что навесные шкафы в правой части гарнитура не совпадают по размерам с нижними рядом.

• Минимальная ширина нижнего модуля, который может быть и распашным, и выдвижным (корзина или ящики), — 300 мм. Чаще всего элементы идут с шагом в 100 мм (400, 500, 600, 700, 800 и 900 мм), но также встречаются и размеры с шагом в 50 (350, 450 мм — наиболее распространенные).
• Максимальная ширина сплошного фасада (единого) — 600 мм. То есть, шкаф может быть и шириной 700 мм, но фасадов в этом случае будет два.
• Максимальная ширина ящиков чаще всего находится в пределах 1000 мм для нижнего ряда и 1400 — для верхнего.

Если вы планируете сделать распил мебели самостоятельно, учтите не только ширину и высоту каждого из элементов, но и их соотношение между собой. Так, нижний ряд, как правило, в раза более глубокий, чем верхний. Это очень важно: когда человек готовит, он наклоняет голову вперед. Если же ваш верхний ряд более глубокий, чем обычно, то вы будете постоянно ударяться головой о фасад.

При планировании и деталировке кухни важно помнить о том, какая фурнитура будет использоваться в ящике. Если это обычный распашной модуль с полками, то его габариты практически не имеют значения. Но если будет установлена выдвижная корзина или специальный лоток (разделитель), то следует уточнить их параметры. Так, некоторые производители (например, Hettich) не предлагают лотков шириной 70 см. Кроме того, подъемные механизмы тоже имеют свои ограничения в зависимости от своего типа. Техническую информацию предоставляет изготовитель фурнитуры.

Важно также обращать внимание на правила эргономики и рабочего треугольника. Комфортное расстояние между мойкой и плитой — 70-120 см. Это наиболее активно используемая зона кухни, и здесь должно быть достаточно пространства, чтобы расположить необходимую утварь. Помните также, что располагать мойку или плиту очень близко у стены неудобно, так как брызги от воды будут все время на стене, а ручка сковородки не даст возможности установить ее на конфорку около стены. Важно, чтобы между раковиной и холодильником тоже был кусочек столешницы (минимальный — 15 см, но лучше больше — 40-70 см): здесь удобно ставить то, что вы достаете из холодильника или то, что собираетесь туда поставить.

Очень часто возникает вопрос о ширине моечного модуля. Должен ли он быть такой же ширины, что и раковина? Или может быть меньше/больше? Модуль под мойку необходим такой, чтобы можно было разместить в нем всю сантехнику (трубы, возможно — фильтр для питьевой воды и/или бойлер) и чашу мойки с аварийным сливом. Крыло мойки может размещаться над другим шкафом! То есть, можно установить мойку размеров 78 см в шкаф размером 50-60 см.

Угловая кухня

В кухнях угловой планировки появляются угловые шкафы. Они могут быть трапециевидными (чаще всего имеют размер 900х900)и прямоугольными с недоступной частью (здесь размеры могут быть совершенно любыми).

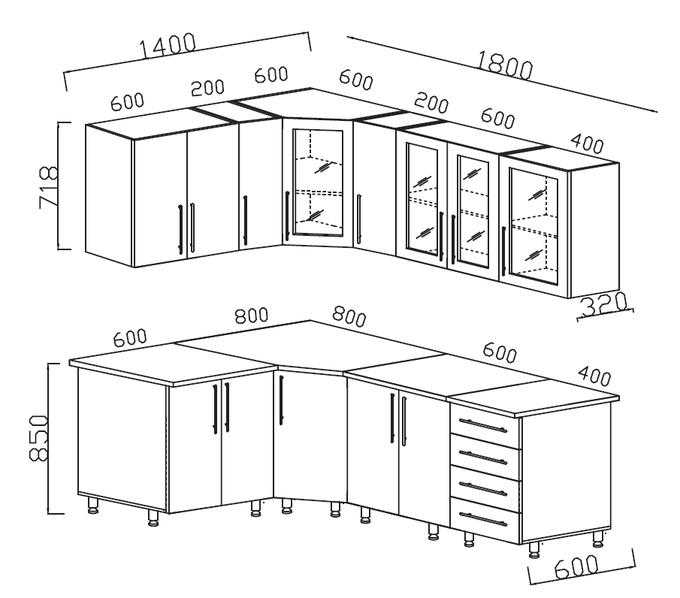

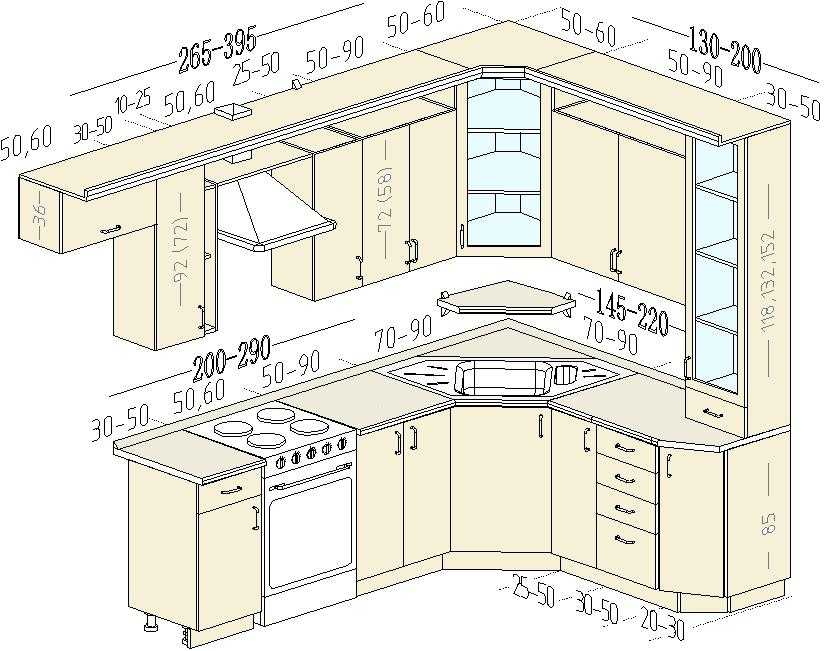

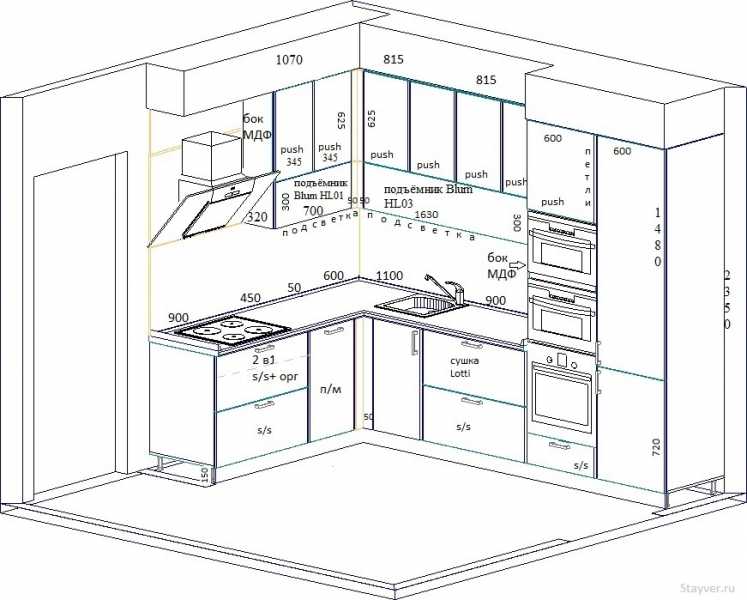

На фото ниже — пример угловой кухни с угловым двухдверным шкафов. Здесь размер шкафа 885х885, размер фасадов под мойкой — 300 мм. Оба фасада открываются, что дает удобный доступ. Минус такого шкафа — он занимает очень много места.

Что касается декоративных элементов, то они очень сильно обусловлены производителем. Наиболее распространенные — это пилястры.

Их ширина варьируется от 50 мм до 150 мм (75 и 100 мм).

Также существуют декоративные арки (или накладки) для открытых ниш — их ширина равна вытяжке, то есть, это чаще всего 600 и 900 мм (могут встречаться 700 и 800 мм).

На фото выше отображены основные элементы кухонной мебели. Здесь приведен пример кухни в классическом стиле, в которой присутствуют декоративные элементы: пилястры, брейли (балясинки), декоративная накладка на столешницу (обратите нимание на торец столешницы над крайним левым нижним шкафом). Декоративные элементы очень разнятся в зависимости от производителя. Во многом их выбор обусловлен станками и фрезами, которыми производитель располагает.

Чертежи Millworks: правильное проектирование кухонных шкафов

Архитекторы и краснодеревщики должны работать в тандеме, чтобы обеспечить правильный дизайн, размещение и размещение кухонных шкафов. Чертежи столярных шкафов позволяют обеим заинтересованным сторонам находиться на одной странице, объединяя макеты шкафов и производственную информацию в одном файле.

Современный дизайн интерьера быстро завоевывает популярность на кухнях, играя ключевую роль в концептуализации пространства и определяя функциональность и эстетику. Коммерческие кухни превратились из закопченных тесных помещений в просторные, хорошо освещенные и функциональные жилые помещения.

На дизайн кухни сильно влияют такие факторы, как тенденции, наличие свободного места, стоимость проекта и функциональность. В любом проекте кухни архитекторы и производители шкафов должны быть на одной волне, чтобы обеспечить безупречную разработку дизайна, производство и установку.

Чертежи столярных изделий для кухонных шкафов помогают определить баланс между долговечностью и эстетикой при оптимизации стоимости проекта. Подробные чертежи шкафов улучшают коммуникацию и обеспечивают более быстрое принятие решений благодаря полной информации, упакованной в один файл.

Факторы, влияющие на дизайн кухонного шкафа

• Доступность пространства: Внутреннее пространство влияет на дизайн и форму шкафа. В большинстве случаев пространства ограничены, непоследовательны и теряются из виду между балками и колоннами. Это затрудняет проектирование и размещение шкафов.
• Прочность и чистота: Кухонные шкафы используются часто и имеют больший износ, чем другие шкафы в доме. Они также подвергаются воздействию воды, масла и тепла, что влияет на срок службы корпуса. Таким образом, архитекторам необходимо выбрать подходящий шпон и древесину с требуемыми свойствами прочности и материала. Производителям также необходимо обеспечить более прочные и коррозионно- и износостойкие соединения и соединения.
• Стоимость: Шкафы традиционно изготавливаются из дерева. В современных шкафах также разумно используются металл, пластик, а также стекло с различной отделкой, такой как прозрачная, матовая, зеркальная и т. д. Для придания прочности и водонепроницаемости ящики из ПВХ и металла часто используются для пространств под кухонной стойкой. Стоимость каждого материала отличается, и выбор материала зависит от выделенного бюджета проекта.

Точное информирование об этих аспектах цеха является ключом к совершенствованию конструкции шкафа. Чертежи столярных изделий для шкафов сохраняют замысел проекта, заключая в себе подробную информацию и делясь ею с заинтересованными сторонами.

Узнайте 5 лучших способов улучшить чертежи столярных изделий для шкафов

Подробнее здесь  »

Детали, учитываемые в чертежах столярных изделий для разработки дизайна кухонных шкафов

Чертежи столярных изделий для шкафов идеально разрабатываются на основе архитектурных макетов кухни. Эти чертежи детализированы, чтобы получить правильное сочетание прочности и внешнего вида.

Давайте посмотрим на важную информацию, необходимую в чертежах столярных изделий для шкафов:

Компоновка и расположение шкафов

Поскольку открытые и островные кухни становятся все более распространенными, тщательное планирование кухонного хранения становится критически важным. Современные кухни также используют угловые шкафы с круглыми и вращающимися платформами для хранения, чтобы оптимизировать использование пространства. Планирование пространства в микроквартирах стало более разумным благодаря целой линейке новой многофункциональной мебели, включая кухонные шкафы, которые становятся популярными.

Архитекторам нужны общедоступные чертежи, чтобы объединить аспекты проекта. Они разбивают все пространство на различные модули, такие как приготовление пищи, подсобное хозяйство, уборка и т. д. После того, как зоны определены, чертежи шкафов разрабатываются путем выделения места для ящиков, верхних шкафов, двустворчатых шкафов, открытых полок, выдвижных шкафов. и т. д.

Размеры и стандарты

После того, как пространство выделено для различных модулей и электроприборы закреплены за их местами, производителю мебели необходимо рассчитать размеры мебели для хранения. Некоторые из них соответствуют определенным стандартам, а некоторые изготавливаются на заказ в соответствии с размерами электронного, электрического и другого оборудования. Чертежи Millworks учитывают местные и глобальные стандарты и указывают приемлемые размеры.

Материальное планирование и смета расходов

Следующим этапом является выбор типа дерева или металла в качестве основного материала и шпона. По мере изменения основного материала шкафа меняется и общая стоимость. В некоторых случаях дерево может быть дешевле металла, но последний более прочный и водостойкий. Далее, в древесине как основном материале цену диктуют разные категории, такие как МДФ, ДСП, массив дерева. И у каждого из них есть конкретные производственные инструкции, указанные на чертежах шкафа для обеспечения качества. Стоимость металлических деталей также варьируется в зависимости от технических характеристик.

Расчет стоимости кухонного шкафа может быть сложным. Специалисты Hitech по столярным работам использовали макросы на основе электронных таблиц Excel, чтобы избавиться от утомительных вычислений. Результатом стало увеличение отношения ставки к выигрышу.

Прочитать весь пример из практики  »

Производственная документация

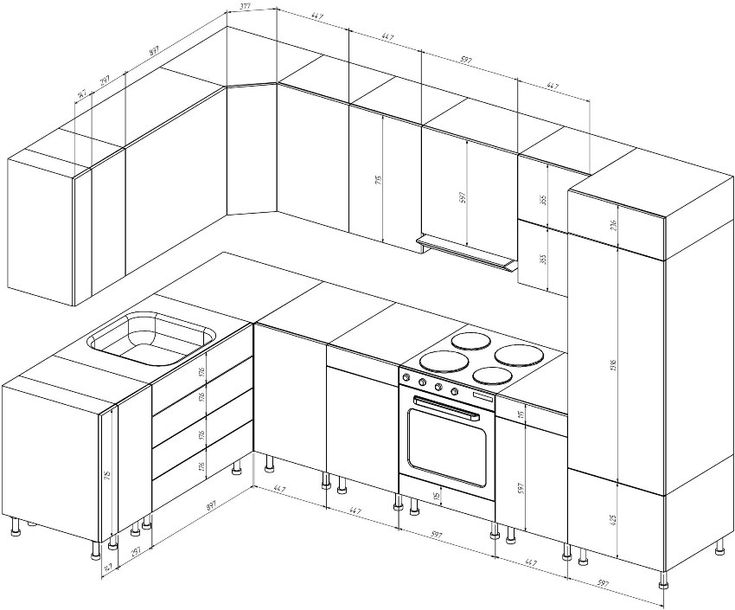

Чертежи корпусов являются наиболее важными документами для краснодеревщиков и разработчиков столярных изделий. Полная заявка на чертеж шкафа включает производственные чертежи с аннотациями, символами и т. д., а также спецификацию материалов (BOM). Файлы DXF также используются для использования станков с ЧПУ и получения более качественных корпусов.

Эти чертежи выходят за рамки производственного цеха и дают представление о сборке, столярных изделиях, винтах и ​​т. д. , упаковке и распаковке деталей. Некоторые дизайнеры также создают анимированные последовательные видеоролики, чтобы помочь руководителю установки в сложных местах, например, под кухонной стойкой или угловыми шкафами.

Как платформы САПР влияют на выбор и исполнение дизайна кухонного шкафа

На рынке доступен ряд инструментов САПР, созданных специально для проектирования деревянных конструкций шкафов, таких как Cabinet vision, Microvellum, SWOOD и другие. Тем не менее, 2020 Design и SolidWorks (3D) и AutoCAD (2D) остаются лучшим выбором для проектировщиков и архитекторов.

Сравнение SolidWorks/AutoCAD и 2020 Design:

Эти инструменты помогут вам спроектировать и спланировать всю планировку кухни, независимо от того, хотите ли вы построить ее с нуля или выбрать из доступных проектов. Они позволяют максимально использовать доступное пространство.

Инженеры Hitech CADD Services предоставили подробные рабочие чертежи мебели, используемой в розничных продовольственных магазинах, что позволило сократить количество ошибок со 170 до 18 в месяц. Используя SolidWorks в качестве основного инструмента для металлических изделий, команда использовала встроенные методы проектирования DFM. Команда также разработала каталоги для стандартных элементов и создала модели, чтобы свести к минимуму общее время проектирования.

Прочитать полный пример из практики  »

Самостоятельная настройка и автоматизация будут определять дизайн кухонного шкафа в ближайшем будущем

Кухонные пространства становятся все более персонализированными. Шкафы становятся больше, лучше и красивее. Клиенты ожидают свежего дизайна каждый раз, когда планируют кухню для своего дома или для коммерческих целей. Никогда нельзя быть уверенным в том, какая функция останется надолго. Однако потребность в легкости маневрирования по кухонному пространству и доступности остается неизменной.

Чтобы удовлетворить эти потребности в соответствии с темпами рынка, архитекторам и производителям необходимо предлагать более быстрые варианты проектирования. Они не могут позволить себе получить несколько разрешений на незначительные изменения конструкции. Следует поощрять возможность автоматизации разработки дизайна и использование таких инструментов, как визуальные конфигураторы.

Поскольку шкафы являются неотъемлемой частью кухонного пространства, их стиль и цвет должны гармонировать друг с другом, а также с другими элементами дизайна помещения. Архитекторы и краснодеревщики должны прийти к согласию с самого начала планирования кухни. Чертежи столярных изделий заботятся как о планировании, так и о производстве, позволяя дизайнерам реализовать видение клиента.

Теги:
чертежи шкафовчертежи шкафовдизайн кухонных шкафовчертежи столярных изделий

Автор:

Рипу Даман Сингх возглавляет столярные и столярные работы в Hitech CADD Services, интегрированной компании, занимающейся инженерным консалтингом и решениями. Он обладает обширным опытом в предметной области и технологическим мастерством, предоставив успешные решения для сложных проектов проектирования промышленного дизайна в производственном сегменте. Его опыт включает в себя впечатляющее портфолио инженерного дизайна в области мебели, столярных изделий, столярных изделий, краснодеревщиков и корпусной мебели в жилых, коммерческих и промышленных помещениях.

Почему чертежи шкафа так важны для проектирования и строительства дома?

Наши архитекторы из Остина объясняют важность чертежей шкафа и объясняют, почему нельзя торопить процесс Есть один ящик, который натыкается на ручку духовки, дверца шкафа, которая открывается в противоположном направлении, и полки, которые не оставляют никакого зазора. Скорее всего, домовладельцы и дизайнеры этих кухонь поторопились с чертежом шкафа. Чертежи шкафов содержат рекомендации, необходимые для правильной компоновки кухонных и ванных шкафов. Измерения должны быть точными и учитывать все факторы. То, что кажется быстрым этапом процесса проектирования, на самом деле занимает очень много времени, но спешка может привести к годам разочарования в будущем.

Вы бы не сошли с ума, хлопая дверцами шкафа, если бы нашли время добавить петли с плавным закрыванием! Наша команда архитекторов из Остина объясняет, почему чертежи шкафов важны и почему нельзя торопиться на этом этапе процесса проектирования.

Современные кухонные шкафы/Дизайн DK Studio

Что такое чертежи кабинета?

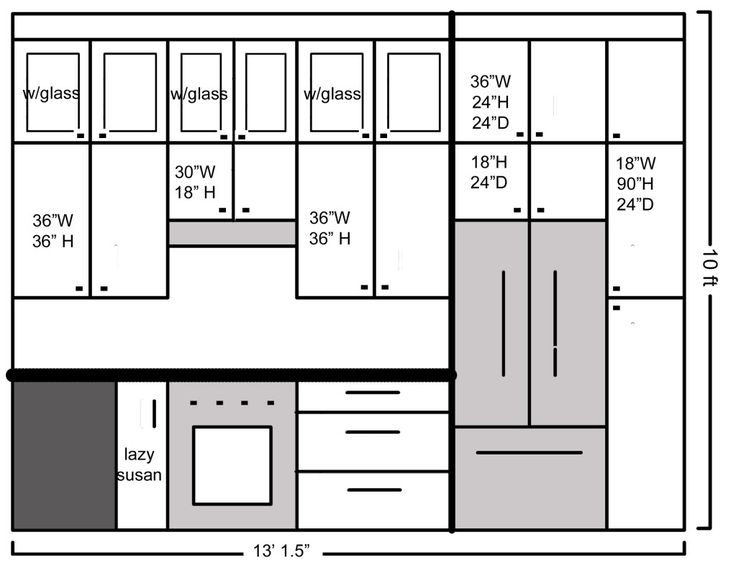

Чертежи шкафа состоят из подробных эскизов и вертикальных разрезов, которые представляют собой и направляют сборку и установку компонентов шкафа, включая корпус, отделку и двери. Они включают в себя списки материалов, размеры, инструкции по установке и необходимые размеры. Чертежи шкафов необходимо создавать для любой комнаты с установленными шкафами, включая кухни, прихожие, кладовые дворецкого, буфетные и ванные комнаты. Чтобы добиться функционального дизайна кухни, домовладелец и команда архитекторов должны найти время, чтобы сотрудничать и получить конкретные чертежи шкафа. Конечно, решения выходят далеко за рамки белых или окрашенных под дерево шкафов! Необходимо учитывать технические характеристики бытовой техники, петли и полки для специй.

Высота кухонного шкафа/Дизайн от DK Studio

Почему чертежи шкафа важны для процесса проектирования дома?

Процесс проектирования дома состоит из пяти этапов, и чертежи шкафа являются важной частью четвертого этапа — строительной документации. На этом этапе архитектор берет планы разработки дизайна и фасады и добавляет необходимые детали и спецификации, необходимые подрядчику для реализации проекта. Эти окончательные чертежи необходимы для точного выполнения строительства дома. К сожалению, многие домовладельцы хотят пропустить мелкие детали вроде чертежей шкафа, но без них дом не построишь! Шкафы требуют тщательного планирования и внимания к деталям, а чертежи шкафов помогают донести особенности между архитекторами, краснодеревщиками и подрядчиками. Без надлежащих чертежей шкафа могут быть упущены возможности для улучшения дизайна. Или, что еще хуже, вы можете застрять со шкафами, у которых нет необходимого зазора для открытия.

Плохой дизайн шкафа

Процесс рисования шкафа от начала до конца

• Архитектор дорабатывает план этажа и внешние фасады.

• Архитектор создает первые эскизы чертежей шкафа и представляет их заказчику.



• Архитектор пересматривает и включает чертежи в конструктор.

• Краснодеревщик делает подробные чертежи на основе фасадов кабинета архитектора.

• Клиент выбирает приборы и приспособления, которые отправляются краснодеревщику, чтобы соответствовать плану.

• Архитектор, краснодеревщик и заказчик вместе работают над изменениями.

• Чертежи шкафа утверждаются, и клиент вместе с краснодеревщиком или дизайнером интерьера выбирает стили дверей и фурнитуру.

• Клиенту нравятся новые функциональные шкафы, и он благодарен, что не торопил процесс!

Дизайн кухонного шкафа/Разработано DK Studio

Значение чертежей кабинета

При строительстве вашего первого дома или планировании первой реконструкции важно осознавать, что процесс требует времени, чтобы все получилось правильно. Так что не расстраивайтесь, когда вам предстоит третья, четвертая или пятая ревизия чертежей шкафа. Знайте, что чертежи вашего кабинета будут приносить пользу вашему дому и жизни на долгие годы. Вот четыре основных преимущества процесса рисования шкафа.

Позволяет заранее планировать и составлять бюджет

Чертежи кабинета позволяют заранее планировать и составлять бюджет вашего проекта. С подробным проектом вы можете получить точную смету от краснодеревщика, прежде чем принимать окончательные решения, и снизить вероятность дорогостоящих ошибок на рабочем месте.

Дайте возможность передумать

Хотя процесс рисования шкафа может занять много времени, он дает возможность вносить изменения и исследовать все доступные варианты. Например, до четвертой ревизии вы могли не знать, что вам нужна ленивая Сюзан и шкафчик для специй!

Передавайте точные детали проектным и сборочным группам

Вы не хотите оставлять изготовление и установку шкафа на усмотрение интерпретации. Точные измерения и четкие схемы необходимы для продуманного и функционального дизайна. Больше времени, затраченного на получение чертежей шкафа с самого начала, означает получение более качественного конечного продукта.

Покажите, как вы будете использовать свое пространство

В начале процесса рисования шкафа у вас может не быть четкого представления о том, как вы будете использовать пространство в повседневной жизни. Часто наши заказчики архитектуры в Остине узнают больше о том, чего они хотят, по ходу процесса. В результате включения, такие как выдвижные ящики для ножей, выдвижные ящики для мусора, гаражи для бытовой техники и розетки для шкафов, часто появляются позже в процессе рисования шкафа.

Информация, необходимая для точных чертежей шкафа

• Размер раковины

• Размеры прибора и зазор

• Выбор приборов

• Power and Lighting Placements

• Power и Lighting Placements

• Power и Lighting Placements

• Power and Lighting Placements

• .
