Определяем размеры барбекю из кирпича

До начала возведения барбекю печи своими руками нужно определиться с размером конструкции. На основе этого производится составление чертежа, расчет необходимого количества материалов.

От того, каковы размеры печи барбекю из кирпича, зависит функциональность печи, возможности для её компактного размещения в уже построенных зданиях, стоимость, время возведения.

Достаточно определить плюсы и минусы барбекю печей разных размеров, чтобы понять подходит ли она вашим запросам. Ниже описаны нюансы выбора и строительства обычной печи и печного комплекса, а также способы доставки необходимых стройматериалов на участок.

Размеры и типы барбекю из кирпича на примере трех проектов

Наиболее популярными вариантами барбекю печи являются следующие:

• простая печь;
• барбекю печь с варочной плитой;
• печной комплекс с плитой и рабочей зоной.

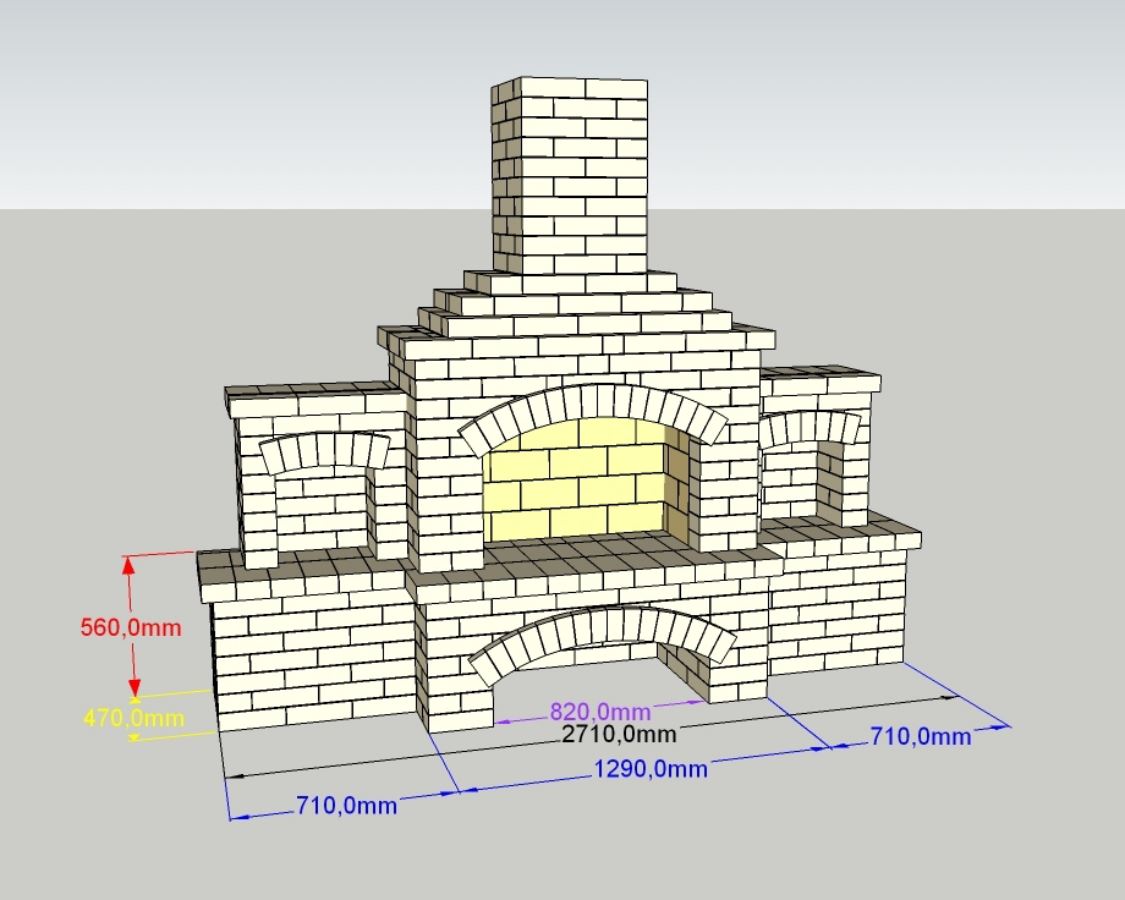

Простейшая барбекю печь создается без использования особых строительных навыков, с использованием обычной кладки. Такая печь в высоту будет иметь 13 рядов высотой 702 мм, в зависимости от толщины шва. Длина и ширина конструкции — 1810*900 мм.

Это стандартные размеры барбекю из кирпича подобного типа.

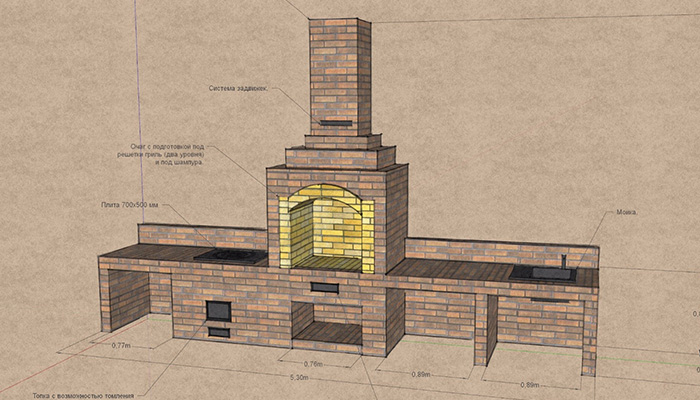

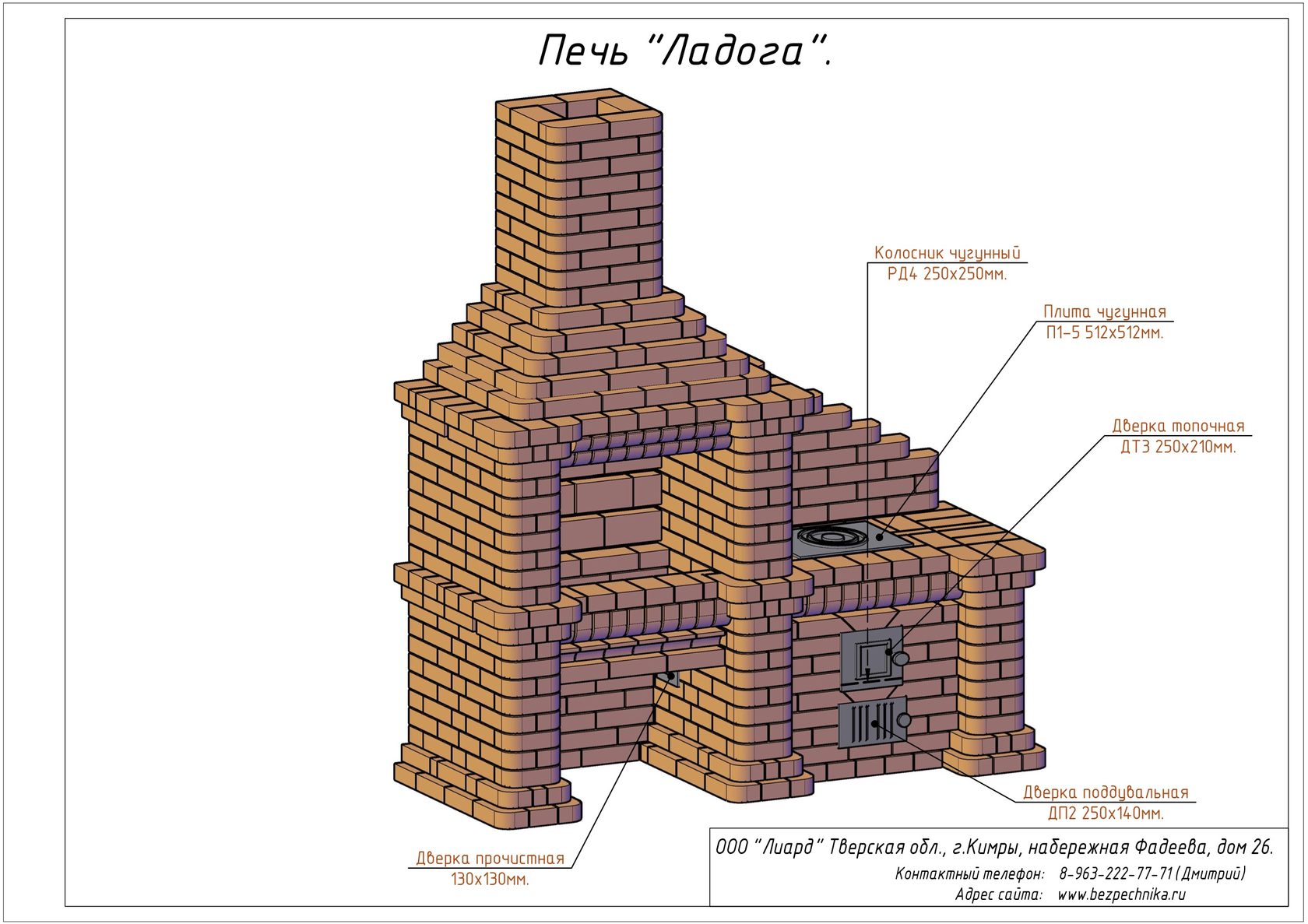

Барбекю печь с плитой позволит готовить пищу в летнее время. Чтобы соорудить такую конструкцию, понадобятся кое-какие навыки печного строительства и знание принципа голландской кладки (когда не обязательно перевязывать швы в рядах). Габариты барбекю печи с плитой комплекса (в мм): глубина — 1778, ширина — 434, высота — 1900.

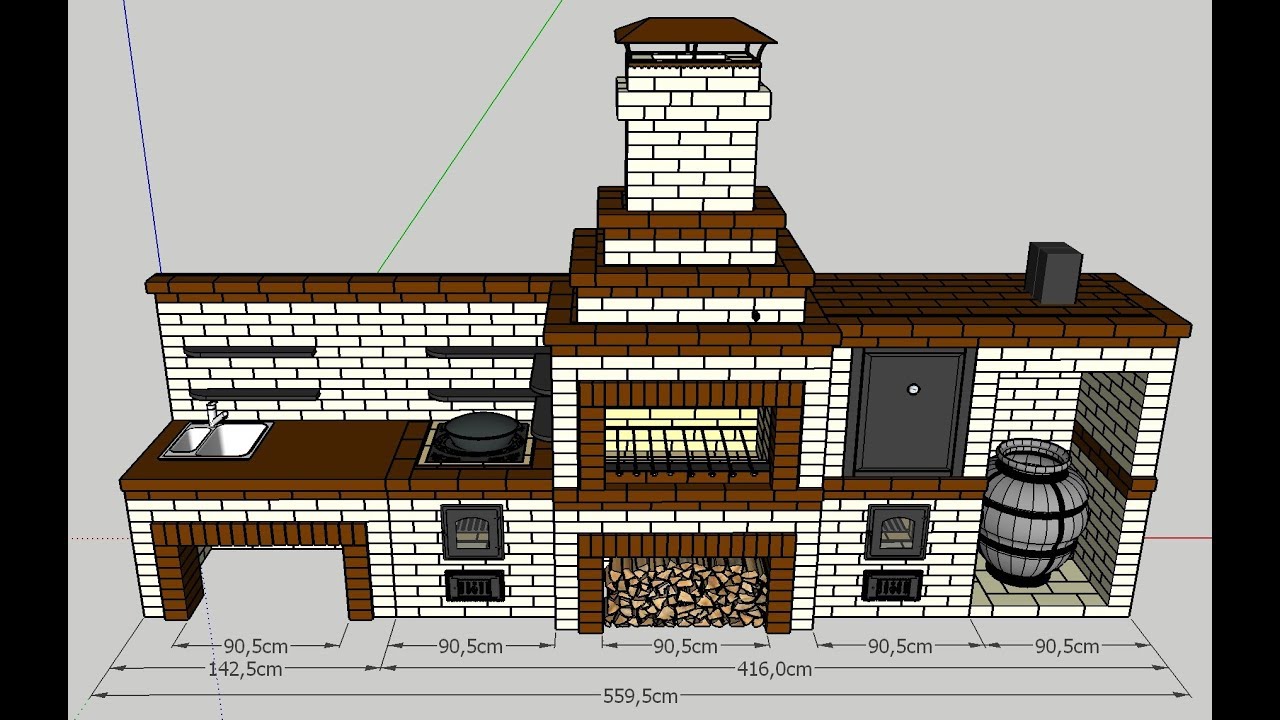

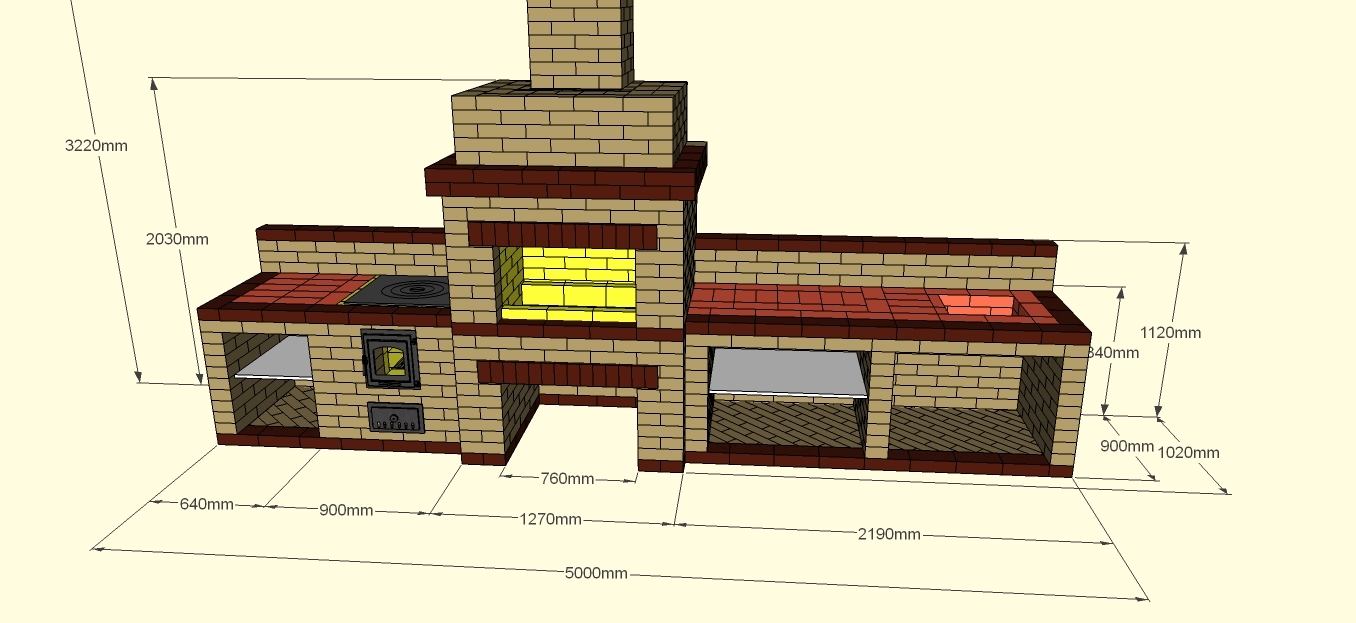

Печные комплексы сооружаются профессиональными печниками, но простые проекты барбекю с плитой и рабочей зоной можно попробовать соорудить самостоятельно. Габариты такого комплекса (в мм): глубина — 1210, ширина — 2240, высота — 1900.

Сметы материалов на вышеописанные варианты

Теперь, когда мы определились с тем, какие размеры и типы барбекю из кирпича наиболее распространены, приступим к расчетам стоимости сооружения того или иного вида. Чем больше печь, тем больше нужно для неё материалов и тем дороже она стоит. На итоговую смету также влияет количество дополнительных материалов, их производитель и стоимость.

Рассмотрим сметы типовых вариантов барбекю.

Если вы решили построить мини барбекю из кирпича своими руками, то вам понадобятся:

• Полнотелый керамический кирпич М200;

Используя чертеж, произведем расчет необходимого количества кирпичей (по рядам): 16+16+16+16+16+45+10+10+10+29+10+10+10 = 214 шт.

• Лак КО-85 (уменьшает водопоглощение, что позволяет продлить срок использования простой барбекю печи) — 1 шт.;
• Доска 25 х 250 х 6000 мм — 1 шт. ;
• Арматурная сетка 150 х 150х5 — 2 л;
• Цемент — 150 кг;
• Решетка гриль 390 х 560 х 8 мм — 1 штука;
• Деревянный настил— 2,25 кв. м.

Для печи барбекю с варочной плитой понадобятся следующие материалы:

• Полнотелый керамический кирпич М200;

Расчет количества необходимого кирпича согласно чертежу: 49+49+32,5+33+34+34+39+30+42+40,5+44+27+27+27+27,5+26+36+27+37+26+28+25+26,5+39+36,5+28+31=901,5 шт.

• Цемент — 150 кг;
• Доска 25 х 250 х 6000 мм (для возведения опалубки) — 1 шт.;
• Металлические отходы для укрепления фундамента;
• Чугунная плита 410*410 мм;
• Поддувальная дверка — 1 шт.;
• Стальной лист 5 мм — 2 шт.;
• Уголок под перемычки — 4 шт. ;
• Пруток 230 мм — 1 шт.;
• Колосниковая решетка — 1 шт.;
• Дверка топочная — 1 шт.

Для самого простого варианта печного комплекса с плитой и рабочей зоной понадобятся:

• Проект для возведения комплекса — 1 шт.;
• Красный кирпич — 885 шт.;
• Шамотный кирпич — 14 шт.;
• Цемент — 300 кг;
• Доска для опалубки — 1 шт.;
• Столешница — 1 шт.;
• Мойка — 1 шт.;
• Стальные листы — 5 шт.
• Поддувальная дверка — 1 шт.;
• Дверка топочная — 1 шт.;
• Дверки из металла для разделочного столика — 1 шт.;
• Металлические отходы для укрепления фундамента;
• Уголок под перемычки — 4 шт. ;
• Рубероид — 2 м.

Для реализации такого проекта вам понадобится меньше кирпичей, чем для предыдущего. Но есть более сложные и габаритные комплексы, для возведения которых может понадобиться в 2, а то и в 3 раза больше кирпичей.

Воспользуйтесь выше приведенными данными, как примером для собственных расчетов. Берите свой проект и подставляете в приведенные схемы свои барбекю размеры: чертежи, по которым вы будете работать, должны содержать эти данные.

Транспортировка стройматериалов на участок

До покупки и перемещения стройматериалов на свой участок необходимо определиться с их размещением. Обычно руководствуются удобством выгрузки и дальнейшего использования. Желательно производить закупки в зимнее время, когда часть производителей снижает цены для повышения популярности и избавления от затоваривания.

Фото 1. Кирпичи на поддоне, загруженном в кузов домашнего грузовичка. Каковы бы ни были размеры барбекю из кирпича, который вы строите, вам придется решить проблему доставки стройматериалов на участок.

Независимо от типа печи, транспортировка материалов может осуществляться 2 способами: доставка и самовывоз. Для больших объёмов материалов лучше заказать доставку, для остальных — забрать самому. Идеально, если все стройматериалы покупаются на одной строительной базе — тогда для доставки будет достаточно одной машины.

Внимание! Часто бесплатную доставку включают в стоимость материалов.

Особенности возведения фундамента

Каждый тип печи имеет особенности в возведении фундамента, которые следует учитывать для продления долговечности печи.

Для простой печи фундамент заливают на 50 см больше, чем размеры печи во все стороны. В качестве покрытия могут выбираться тротуарная плитка, брусчатка и так далее.

Если фундамент будет сделан из плит, его нужно армировать прутком и вязать проволокой или хомутами из пластика. Время застывания фундамента — 1 неделя при средней температуре выше 20°C и 2 недели при температуре 17°C и ниже.

Поскольку барбекю печь с плитой по размерам превышает предыдущее сооружение, ему нужно обеспечивать равномерную усадку с помощью ленточного армированного фундамента со связью жаровни и плиты. Минимум 10 см фундамента должно выступать над поверхностью.

Внимание! Если пристроить печь к ранее построенной плите, печь при усадке потянет за собой плиту. Поэтому в таких случаях нужно делать отдельный фундамент.

Когда бетон застывает, внутри фундамента снимается дерн и проемы заполняются раствором из песка, гравия и глины. Ещё через неделю лента устилается двухслойным рубероидом для предотвращения попадания влаги и приступают к кладке.

При сооружении печного комплекса делают бетонный фундамент, а если нет возможности — кладут пеноблоки. В зависимости от размеров, вес печного комплекса может достигать несколько тонн. Чтобы залить надежный фундамент под такую конструкцию, нужно вырыть траншею глубиной минимум 50 см и производить армирование.

На дно котлована высыпают слой песка и гравия, утрамбовывают их. После, по стенкам устанавливают деревянную опалубку и заливают яму цементным раствором. Для армирования используют металлическую сетку или стальные прутья. Время застывания фундамента под печной комплекс — минимум 4 недели.

Вам также будет интересно:

Время строительства

Время, которое нужно для возведения каждого из видов барбекю печей, в основном зависит от времени засыхания фундамента. Для первых двух вариантов (простая печь и барбекю с плитой) достаточно 1 недели, после чего готовая печь возводится и декорируется за 1-2 суток. Время застывания фундамента под печной комплекс составляет 4 недели, а возведение печи занимает 1—2 суток.

Расположение барбекю на участке

Фото 2. Владелец загородного участка демонстрирует простейшую модель барбекю с мангалом. Долго искать место под такой проект не приходится. Однако, каковы бы ни были размеры барбекю из кирпича, чертежи проекта должны содержать точные цифры.

Простая печь компактна, поэтому её можно расположить где угодно на участке. Рядом нет столика или разделочного места для овощей, а значит всё будет приноситься к печи готовым к поджариванию. Можно разместить печь под окном кухни, чтобы было недалеко носить пищу и кинуть освещение с помощью переноски прямо из дома. Огня от простого барбекю мало, но конструкцию лучше разместить подальше от легковоспламеняемых веществ.

Барбекю печь с варочной плитой должна быть защищена от ветра и стоять подальше от соседнего участка. Площадку, на которой будет стоять барбекю с плитой нужно делать с учетом безопасного расстояния от огня во время приготовления пищи.

Комплекс барбекю с плитой и рабочей зоной должен располагаться за несколько метров от других построек для избегания пожара. Задняя стенка будет сильно нагреваться — и дети или животные могут причинить себе вред, подойдя слишком близко. Поэтому большой комплекс лучше сооружать спинкой к непроходимой территории или дополнительно построить альпийскую горку.

Барбекю печь в беседке — как расположить популярное решение

Если печной комплекс будет располагаться в беседке, желательно сделать единый фундамент. Так как для беседки не нужен фундамент глубиной полтора метра, его делают поменьше. Обязательно делается вывод трубы на улицу.

Пожарная безопасность

Фото 3. Огненное пламя поджаривает сосиски на решетке барбекюшницы. При пользовании своей печью, не забывайте, что имеете дело с открытым огнем.

Задуматься о пожаробезопасности следует до начала планирования места размещения барбекю. Все сооружения на участке должны стоять на расстоянии минимум 5 м от будущего барбекю. Следует убрать легковоспламеняющиеся предметы на расстояние от 2 м от огня. Все что может загореться от попадания искры следует убрать на расстояние 10 м от жаровни. Дым не должен попадать на соседний участок.

Внимание! Никогда, ни при каких условиях не оставляйте разожжённую печь без присмотра.

Помните, что искры часто поднимаются вместе с теплым воздухом — это может стать причиной возгорания крон деревьев. Поэтому барбекю лучше не строить под деревьями, но если она уже стоит там — следует обрезать нижние ветки.

В случае, если постройка барбекю происходит в городе:

• разместите 10 л емкость, наполненную водой, или огнетушитель рядом с местом приготовления;
• не разжигайте огонь высотой выше полметра;
• используйте древесный уголь;
• не пользуйтесь мангалом, если скорость ветра превышает 10 м/с;

Внимание! Нарушение норм пожаробезопасности может повлечь за собой пожар + административный штраф до 500 тыс. р.

Полезное видео

О том, как рассчитать нужное количество кирпича для возведения строений любых предназначений и размеров, рассказывает специалист по кирпичной кладке.

Заключение

Выбирать размер печи следует исходя из физической возможности её построить, предназначения. Для небольших посиделок в компании 1 раз в месяц достаточно простой печи. Барбекю с варочной плитой подойдет, если на участке планируется постоянно проживать в летнее время или гостей планируется много. Если вы уверены, что надолго поселились на одном месте — можно возводить

комплекс барбекю печи с плитой и рабочей зоной. Конструкция также отлично подходит нуждам юридических лиц для проведения разных мероприятий.

Беседка с барбекю своими руками чертежи и размеры. Схема размещения

Беседка с барбекю своими руками чертежи и размеры. Схема размещения

Первое, с чем необходимо определиться: где будет стоять постройка. Для этого вам потребуется план участка в удобном для вас масштабе, на котором обозначены: основное строение (дом), хозяйственные постройки (баня, сараи), схемы садовых дорожек, деревья.

Совет: Многолетники лучше не вырубать, они еще послужат для тени и создания ландшафтного дизайна.

Чертежи беседки садовой сделанной своими руками, на схеме прямоугольная постройка из бруса

Беседки своими руками с чертежами, фото навеса из бревна нестандартной простой формы с угловым мангалом

Внимательно изучите план приусадебного участка, с учетом совокупности обстоятельств, и отметьте на схеме, где, на ваш взгляд, беседка будет уместна более всего. Лучше ее разместить в глубине сада, в конце дорожки, между деревьев. Расстояние от основного дома 3-5 м. Если постройка планируется с мангалом , камином или печью , то ее желательно отдалить от основного жилого строения больше чем на 8 м.

План беседки для дачи, самостоятельный чертеж с размерами

При составлении чертежа не забудьте про фундамент . Для дачных беседок оптимально устраивать столбчатое основание. Расстояние между столбами 1500-2000 мм, под каждую вертикальную опору. Сечение столба 300*300, 400*400 мм. При разметке схемы фундамента на местности следует с каждой стороны прибавить по 100 мм, чтобы основание было больше габаритов постройки.

Чертеж беседки 4х4. Беседки из профильных труб своими руками

За счет того, что профильная труба обладает рядом преимуществ, много людей используют именно этот материал для возведения беседок. Сооружение не только легко построить, но и с легкостью ухаживать за ним. Дело в том, что металл не сильно подвержен влиянию окружающей среды и обладает сравнительно высокой долговечностью. Профильные трубы не стоят дорого, имеют аккуратный вид. Прежде чем начать строительство, следует определиться с типом и формой конструкции. Кроме того, готовятся чертежи, проверяется наличие материалов и инструментов, которые будут задействованы в работе. Итак, можно создать прямоугольную, круглую, квадратную, шестигранную и другую форму беседки.

Совет! Если вы не имеете достаточно опыта работы со сварочным аппаратом или же впервые создаете подобные сооружения, как беседка, лучше выбирать самые простые конструкции.

Можно создать собственный чертеж, эскиз беседки. В чертежах указываются все размеры, максимально точно проводятся остальные расчеты, так как от этого зависит дальнейший вид и долговечность беседки.

Итак, чтобы построить своими руками беседку из профильных труб, следует использовать такие материалы: бетон, грунтовку для обработки металла, кровельный материал, а также собственно профильные трубы. Из инструментов обязательно должен быть сварочный аппарат, уровень, болгарка, сверла с дрелью, а также крепежные элементы. Как только место для строительства конструкции будет выбрано, нужно приступать к обустройству ям. Их количество определяется согласно проекту – по количеству опор. Ямы имеют глубину до 60 сантиметров. Высота стоек учитывается с этим размером. В качестве опор допускается использовать профиль 80 на 80 мм, а также с толщиной стенки в 3 мм. К стойкам приваривают опорные пятки. Это позволит увеличить степень жесткости конструкции.

На дно подготовленных ям засыпают щебень.

После того подстилку утрамбовывают, ставят стойки и заливают бетон. Тут следует максимально точно следить за вертикалью стоек. Как только бетон начинает твердеть, проверяется ровность каждой стойки повторно. После того, как будут проведены данные работы, необходимо подождать примерно двое суток, пока бетон «схватится».

Теперь можно начинать создавать нижний пояс обвязки. Тут применяется профиль меньшего сечения, приваривая материал к опорам на определенной высоте над уровнем грунта. Как правило, обвязку делают на такой высоте, чтобы можно было максимально комфортно заходить в беседку.

Наступает этап создания крыши. Из профиля создается стропильная система по чертежам. Если форма будет двускатная, то профиль приваривается под углом 15 градусов. Чтобы кровельный материал было удобнее крепить, на каркас приваривается профильная труба как обрешетка, шаг которой составляет 45 см. Вот и все – каркас беседки считается собранным.

Чертеж беседки 3х4. Фундамент для беседки

Сделать беседку 3 х 4 своими руками вполне возможно. Это позволит избежать масштабных расходов. При этом не рекомендуется браться за реализацию сложных проектов. Беседка 3 х 4 своими руками должна быть максимальной простой. И такая простота не будет означать неудобства или отсутствие внешней привлекательности.

Начинать строительство нужно всегда с фундамента . Поскольку речь идет о беседке, которая возводится своими руками, этот процесс надо представить поэтапно. Это даст наилучшее понимание его особенностей и позволит создать недорогой и прочный фундамент. Необходимо отметить, что беседка 4 х 4 своими руками или конструкция меньших размеров не будет слишком массивной. Поэтому, лучше использовать столбчатое основание. Оно выдержит массу постройки и простоит более полувека, не потребовав ремонта.

Чертеж беседки 3х3. Проектирование беседки

Прежде чем выполнить чертежи деревянной беседки своими руками, необходимо определиться, какой должна быть постройка и какие задачи она должна решать .

В частности, нужно заранее продумать следующие моменты:

• Какой формы будет строение;
• На какое количество отдыхающих будет рассчитано помещение постройки;
• В какое время она будет эксплуатироваться – только летом или в прохладное время года;
• Какую она будет иметь крышу.

Форма и размеры

Для тех, кто занимается подобной работой впервые, можно порекомендовать простую, четырехугольную форму. Сделать такие чертежи беседок из дерева своими руками гораздо проще, соответственно, в дальнейшем не вызовет сложностей и само строительство.

Что касается размеров постройки, то следует взять во внимание размер участка, а также приблизительное количество человек, на которые она должна быть рассчитана. К примеру, если у вас большая семья, и вы планируете проводить воскресные обеды на природе, то необходимо строить габаритную конструкцию и мангалом для приготовления пищи.

Тип строения

От того, в какое время будет эксплуатироваться постройка, будет зависеть ее тип. К примеру, если вы собираетесь отдыхать на природе только во время летнего пребывания на даче, то конструкцию лучше делать открытой, что позволит беспрепятственно любоваться окружающим пейзажем.

Если же вы решите продолжить отдых на природе и в более холодное время года, то постройка должна защитить отдыхающих от ветра и дождя. Поэтому, строение придется обшить и, возможно даже закрыть стеклопакетами. Кроме того, нужно уделить вниманию полу – его необходимо «поднять» над землей и обшить досками, чтобы сделать более теплым.

Соответственно, выполняя чертежи деревянных беседок своими руками, все эти моменты необходимо тоже отобразить.

Крыша

Если же проектированием и подобным строительством вы занимаетесь впервые, то не стоит пытаться создать сложную конструкцию. Отличным вариантом будет простая односкатная или двухскатная крыша.

Чертеж беседки 2х3. Определение размера

Прежде чем начать строить чертеж прямоугольной беседки, нам необходимо определить ее габариты:

• Во-первых , строение должно помещаться на нашем участке, и при этом не мешать перемещению. В идеале, беседку нужно располагать на удалении от жилых и хозяйственных построек – такой подход обеспечит оптимальные условия для комфортного отдыха.

Вариант со стандартными размерами

• Во-вторых , внутри должно быть достаточно просторно. Если мы говорим о прямоугольных моделях, то они изначально планируются как навесы для довольно большого числа людей. Как минимум, вся ваша семья должна там размещаться с комфортом.
• В идеале ширина подобного сооружения должна составлять от 2,5 до 3,5 м, а длина  — от 4,5 до 6 м. Сделаем меньше – будет тесно, а конструкция с большими габаритами будет смотреться громоздко.

Обратите внимание! Если планируется установка очага или барбекю, то в этом случае необходимо заложить в одном из торцов площадку примерно 2х3 м. Этот  запас необходим для того, чтобы дым и жар от углей не мешали отдыху.

Выбранные размеры можно будет скорректировать в процессе построения подробного плана. Естественно, делать это нужно так, чтобы общие габариты не «вылезли» за пределы отведенной для сооружения площади на участке.

Проект беседки-пагоды

Когда с размерами определились, можно браться за линейку или за специальную компьютерную программу. В любом случае принципы, по которым мы будем вести построение, остаются неизменными.

Чертеж беседки 2х2. Беседки открытого типа

Самым простым вариантом в исполнении будет беседка открытого типа . Сюда относятся и модели не имеющие сплошной кровли, которые на итальянский манер называют перголами, и конструкции без боковых ограждений, тогда как крыша сделана у них по всем законам жанра.

Открытая беседка с кровлей – обратите внимание, что беседки 2 на 2 могут быть и трапециевидной формы, расширяясь к вершине

Небольшая беседка в японском стиле оснащена небольшим столиком и парой стульев

Немного тесновато, но все же уютно

• Как защитное сооружение такие беседки не используются. Их прерогатива – это чисто летний отдых.
• Для конструкций характерно максимально насыщенное свежим воздухом пространство, а значит, высокая продуваемость.
• Располагать их рекомендуется вблизи густых зарослей различных растений, около сплошных заборов или в местах со значительными перепадами рельефа, чтобы отдых не превратился в посиделки на сквозняке, о последствиях которого можно и так догадаться.
• Кровля у таких конструкций может быть любой, что в первую очередь будет зависеть от формы беседки, о чем мы поговорим немного позднее.
• Допускается наличие ограды по периметру сооружения, но она также должна быть проветриваемой.
• На строительство такой конструкции уходит меньше всего материала и времени, что и не удивительно. Более того, материалы, используемые в качестве опорных стоек, могут иметь меньшее сечение, так как удерживать им приходится только кровлю.

Сделаем простейший вывод. Даже открытая беседка 2 на 3 будет самым бюджетным материалом, однако ставить ее стоит далеко не везде.

Чертеж прямоугольной беседки. Определение размера

Прежде чем начать строить чертеж прямоугольной беседки, нам необходимо определить ее габариты:

• Во-первых , строение должно помещаться на нашем участке, и при этом не мешать перемещению. В идеале, беседку нужно располагать на удалении от жилых и хозяйственных построек – такой подход обеспечит оптимальные условия для комфортного отдыха.

Вариант со стандартными размерами

• Во-вторых , внутри должно быть достаточно просторно. Если мы говорим о прямоугольных моделях, то они изначально планируются как навесы для довольно большого числа людей. Как минимум, вся ваша семья должна там размещаться с комфортом.
• В идеале ширина подобного сооружения должна составлять от 2,5 до 3,5 м, а длина  — от 4,5 до 6 м. Сделаем меньше – будет тесно, а конструкция с большими габаритами будет смотреться громоздко.

Обратите внимание! Если планируется установка очага или барбекю, то в этом случае необходимо заложить в одном из торцов площадку примерно 2х3 м. Этот  запас необходим для того, чтобы дым и жар от углей не мешали отдыху.

Выбранные размеры можно будет скорректировать в процессе построения подробного плана. Естественно, делать это нужно так, чтобы общие габариты не «вылезли» за пределы отведенной для сооружения площади на участке.

Проект беседки-пагоды

Когда с размерами определились, можно браться за линейку или за специальную компьютерную программу. В любом случае принципы, по которым мы будем вести построение, остаются неизменными.

Барбекюшница из кирпича своими руками

Барбекю в понимании строителя – это очаг для приготовления пищи, который можно при необходимости соорудить самостоятельно. Это же слово в понимании повара означает готовые блюда, приготовленные на этом очаге. Сегодня вы узнаете о том, как строится барбекюшница из кирпича своими руками. Также в этой статье будет показана разница между мангалом и барбекю.

Мангал и барбекю — в чем разница

Главное отличие состоит в том, что на мангале блюда готовятся на шампурах, а барбекю делают на решетке. Хотя оба эти метода приготовления легко реализовать на обычном костре.

Также эти конструкции классифицируются по наличию/отсутствию крыши. Мангал – это открытое бездымоходное приспособление. Барбекюшница же представляет собой очаг с жаровней и решетками над ней, установленный на небольшом постаменте. Обычно барбекю строится с дымоходом.

Барбекюшница отлично смотрится как на маленьком клочке земли у дома, так и на роскошной даче. Отдых с блюдами, приготовленными на барбекю, приносит заряд положительного настроения, бодрости и энергии. Поэтому затраченные усилия на его строительство оправданы.

Чертеж для барбекю – начальный этап его возведения

Если вы уже определились с местом строительства, то самое время разработать чертеж барбекю. Однако перед этим определитесь со стилем сооружения, оно должно сочетаться со стилем дома и хозпостроек. Примерные чертежи конструкции будут приведены в конце этой статьи. Возможно, один из вариантов придется вам по душе. Также в статье будут фотографии порядовки строения из кирпичей, что позволит вам точно выполнить кладку барбекю.

Обратите внимание! В чертеже должны быть указаны размеры конструкции, необходимые для эффективного выполнения главных задач барбекю – приготовление овощей и мяса на углях.

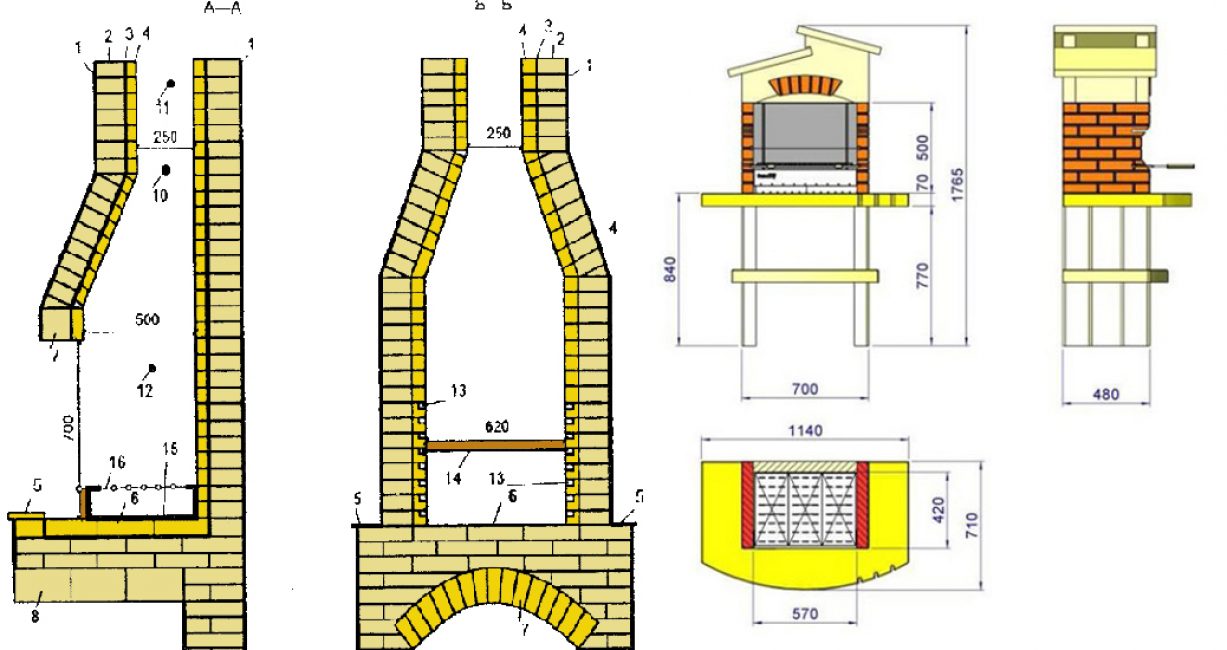

Общая схема барбекю из кирпчиа

Определитесь с конструктивными особенностями печи-барбекю. Будут ли построены полки, ниши для дров, подставки для блюд, крыша, умывальник или беседка? Все эти моменты важно определить еще до составления чертежа. Уровень решетки над жаровней должен совпадать с уровнем стола. В таком случае повару будет удобно готовить.

Оптимальные размеры печи-барбекю:

1. Общая высота – не более 1,8 м.
2. Постамент – до 0,8–0,9 м.
3. Жаровня должна быть на уровне 0,5–0,7 м, а под ней можно сделать нишу для просушивания дров.
4. Внутренняя ширина печи не должна быть больше 0,5 м.

Обратите внимание! Компактные размеры жаровни помогут вам в процессе эксплуатации сохранить жар и сэкономить дрова.

Материалы и инструменты

Без наличия расходных материалов и соответствующих типу строительства инструментов невозможно что-либо построить. Поэтому перед началом работ важно закупить материал и подготовить инструмент. Для возведения барбекю вам потребуется такой набор материалов:

• Красный кирпич (количество зависит от размера печи и наличия/отсутствия дополнительных элементов).
• Шамотный кирпич для топки (количество также определяется соответственно проекту).
• Печное литье, то есть колосники, решетки для барбекю, поддувала, дверцы, заслонки и прочее.
• Сухие смеси либо глина.
• Арматура.
• Цемент понадобится при заливке фундамента.
• Песок речной и гравий для приготовления раствора.
• Доски для опалубки.
• Металлический лист (размер зависит от параметров жаровни).
• Гидроизоляционный материал (например, рубероид или гудрон).

Инструментарий:

• Инструменты для накладки раствора.
• Резиновая киянка.
• Уровень/отвес.
• Болгарка с кругами для шлифовки.
• Пила для мокрой резки кирпича с соответствующими алмазными отрезными дисками.
• Если предусмотрена полукруглая арка, то под нее нужен шаблон.

Фундамент

Перед тем как построить барбекю, следует подготовить площадку и залить фундамент. Для печного сооружения типа барбекю, достаточно будет неглубокого П-образного монолитного фундамента, залитого в заранее подготовленную траншею глубиной 30–50 см.

Если печь строится на открытом грунте, то фундамент должен быть углубленным, а если на забетонированной площадке, то основание нужно просто дополнительно укрепить при помощи металлических свай.

Итак, после снятия слоя грунта примерно на 40 см, на дно следует уложить песок, щебень и утрамбовать его, слоем в 7 см. Сверху укладывается арматурная сетка и осуществляется заливка бетона, который изготавливается из цемента марки 300, щебня, песка и воды. Также при желании можно добавить пластификатор, например, гашеную известь. В нашем случае нужно залить монолитное армированное основание с шагом армирования – 15 см.

Закладка основания

Поверхность залитого фундамента необходимо выровнять. Сделать это можно правилом. Затем готовое основание прикрывается пленкой. Работа может быть продолжена только после высыхания основания. На это может уйти до двух недель.

Обратите внимание! Вместо заливки фундамента в грунт можно вкопать железобетонную плиту.

Как сделать раствор

Кладка барбекю включает в себя использование глиняного раствора. И как раз-таки от качества этой смеси будет зависеть прочность и долговечность всей конструкции. Так, недопустимо чтобы глиняный раствор крошился и трескался после высыхания. Поэтому он должен быть сравнительно пластичным и относительно густым.

Виды песка

Раствор из глины подразделяется на 2 вида:

1. Тощий. Подразумевается непластичный раствор, который не дает усадку после обжига. Но он будет трескаться и высыпаться из швов. Поэтому для кладки он не подходит.
2. Жирный. Здесь имеется в виду наличие у раствора пластичности. За счет этого свойства раствор равномерно распределяется по всей площади кирпича. Однако при обжиге имеется осадка. Как следствие, для кладки барбекю и мангала не используется.

Плохой и хороший раствор

Для приготовления хорошего глиняного раствора потребуется следующий перечень материалов:

• Вода.
• Речной или мелкий горный песок.
• Желательно жирная глина.
• Цемент.
• Соль.
• Строганная доска.
• Ведро 10 л и банка 1 л.
• Сито для просеивания с размером ячеек 1,5×1,5 мм.
• Сито с широкими ячейками 3×3 мм.
• Кирпич сырец.

Итак, для приготовления качественной смеси рекомендуется взять кирпич-сырец. Благодаря ему, в раствор можно добавить достаточное количество глины и песка. Плюс к этому, он идеально сочетается с кирпичом для кладки, так как имеет практически похожую структуру. Учитывая, что найти кирпич-сырец может быть затруднительно, да и процесс приготовления из него раствора трудоемкий, лучше всего за основу глину и мелкий горный песок.

Рецепт приготовления глиняного раствора

Предварительно посредством сита (с ячейками 1,5×1,5 мм) очищаете песок от гравия и других загрязнений. Благодаря такой очистке вы сможете сделать тонкий слой шва при кладке барбекю. Исходя из качества глины, добавляется необходимое количество песка.

Обратите внимание! На ощупь хороший раствор не должен иметь комков, сгустков, ему следует быть однородным. С лопаты смесь должна сползать, не расплываясь по ней.

Первые ряды

Чтобы повысить прочность получаемого раствора, в смесь добавляется поваренная соль. На ведро раствора 200 г соли или цемента 3–4 кг также на ведро. Если соль растворится в воде, то цемент следует загустить в воде до состояния сметаны. После этого такие добавки добавляются в глиняный раствор.

Порядовка

Выполнить порядовку кирпичного барбекю сложнее всего, так как каждый ряд должен быть выложен точно по схеме. В нашем случае топочная камера имеет прямой свод. На схемах кирпичная жаровня поднята на высоту 90 см, но вы можете сделать ее ниже при необходимости. Для этого схему порядовки придется немного изменить. Общая высота до начала дымохода составляет согласно чертежу 217,5 см.

Схема кладки барбекю

На высохший фундамент укладывается гидроизоляционный слой. После чего можно приступать к кладке кирпича. Если строительство барбекю ведется в беседке, то первый ряд печи должен быть выложен на уровне пола. Если фундамент под барбекю получился ниже уровня пола в беседке, то выложите дополнительный ряд кирпичей. После чего кладка выполняется строго по приведенной схеме.

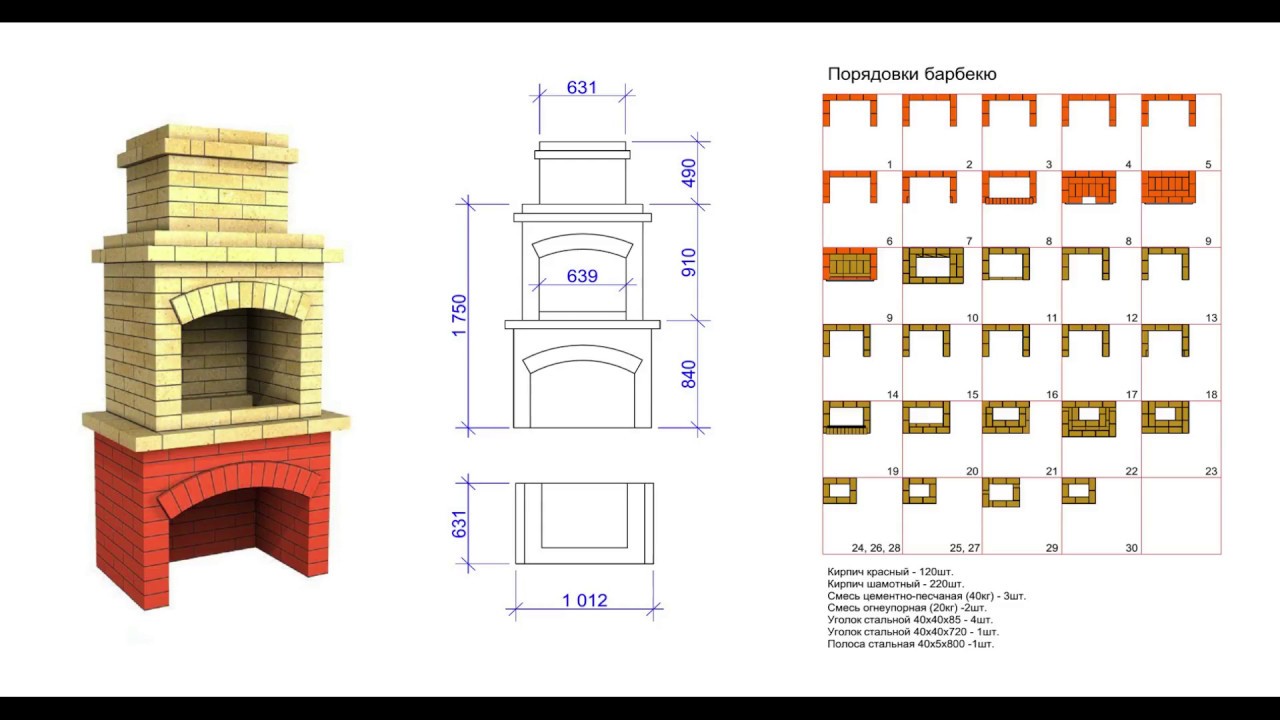

Чертежи барбекю

Первые девять рядов особенных пояснений не требуют. Кладка выполняется по схеме. При этом важно проверять вертикаль и горизонталь стенок, а также осуществлять контроль толщины раствора (8–10 мм). Чтобы шов между кирпичами получался идеально ровным, вы можете использовать пруток арматуры диаметром 8 или 10 мм. Уложите его на край, заполните поверхность раствором. Убрать остаток, выступающий за пруток, можно с помощью кельмы. Пруток можно убрать после укладки и простукивания кирпичей, переложив его на следующий ряд.

Чтобы выполнить кладку шестого сплошного ряда, после кладки предыдущего, следует уложить полосу металла шириной 40 мм и толщиной 4–5 мм. Таких полосы должно быть 4 – две центру каждого ряда кирпичей и по 1 с двух краев. Примерно это может выглядеть, как показано на схеме одиннадцатого ряда.

Формирование камер

Далее кладка выполняется по схеме. В 12 ряду используются пиленные вдоль кирпича. 12 и 13 ряды имеют больший размер, нежели нижние, благодаря чему образуется некий декоративный пояс.

Далее следует сформировать топочную камеру, как показано на схеме порядовки 14–19 ряда. Светлым цветом обозначен шамотный кирпич.

Формирование топки

Шамотный кирпич укладывается на состав из глины и песка, также сюда можно добавить немного цемента. Смеси на основе шамота использовать не стоит, так как им для спекания нужны более высокие температуры, недостижимые в уличных барбекю.

Топочная камера

Теперь следует сформировать свод топки. Перекрываться он начинает с 22 ряда порядовки, где, согласно схеме, и начинается сужение.

Формирование трубы

В 30 ряду свод переходит в дымоходную трубу. Затем выкладывается форма трубы до достижения требуемой высоты дымохода.

Заключительный этап

Для улучшения эстетических свойств барбекюшницы, ее можно декорировать. Для этого можно использовать любые материалы, которые выдерживают высокие температуры. Предварительно стоит удостовериться в их безопасности и наличии/отсутствии в них вредных примесей.

Готовое юарбекю

Для облицовки печи-барбекю используется раствор, приготовленный на основе цемента и песка. Дизайн облицовки будет выглядеть более оригинально, если сочетать разные материалы. Подключив фантазию, вы сможете красиво задекорировать барбекюшницу.

Первое тестирование конструкции можно проводить через месяц после проведения отделки. Если все этапы строительства были выполнены правильно, то жар будет равномерным, а дым будет поступать в дымоход, вследствие чего ваш отдых будет приятным и комфортным.

Видео

В предоставленном видеоматериале, вы сможете наглядно увидеть этапы изготовления барбекюшницы:

Фото

На фото изображены готовые барбекю:

Барбекю в беседке из бруса Барбекю из кирпича Барбекю в несколько ярусов Небольшое барбекю из кирпичу Обустроенное барбекю Оригинальное барбекю Простое барбекю Топка барбекю

Чертежи

Предоставленные чертежи, помогут вам спроектировать собственную барбекю:

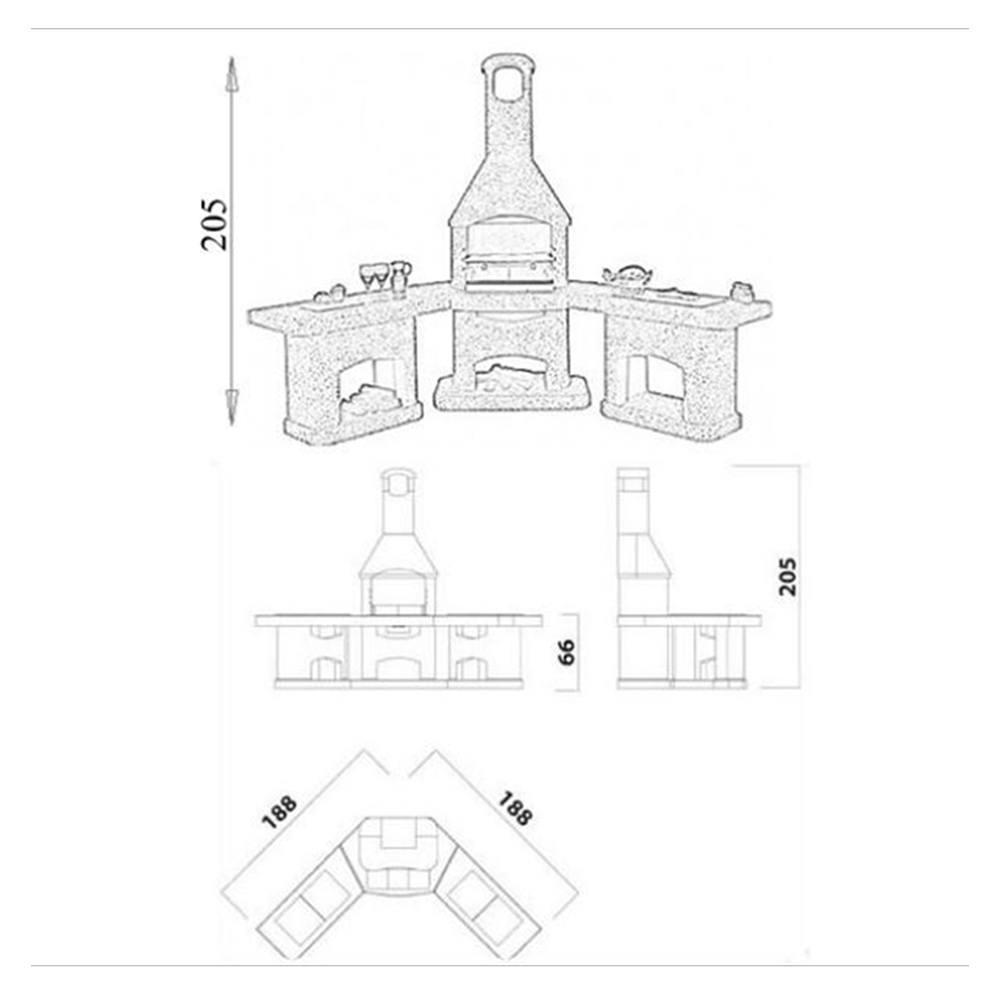

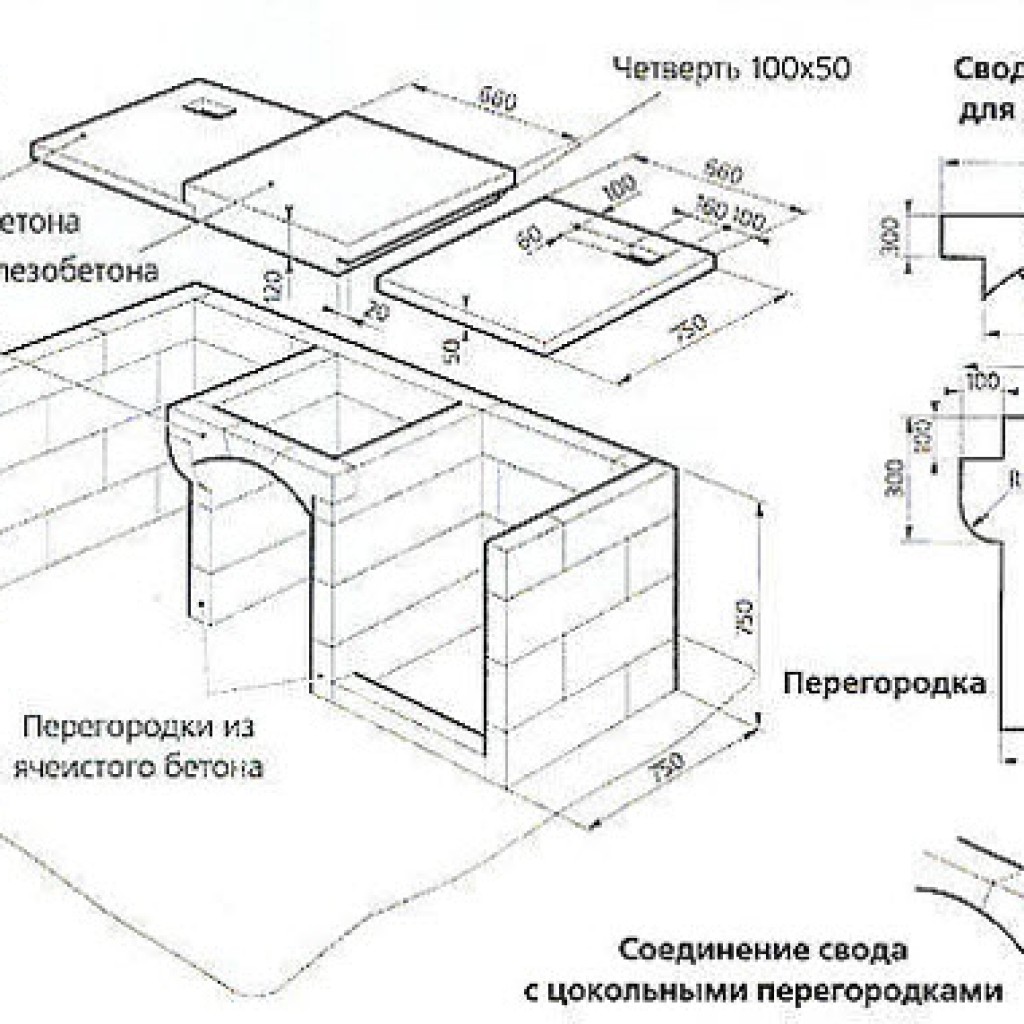

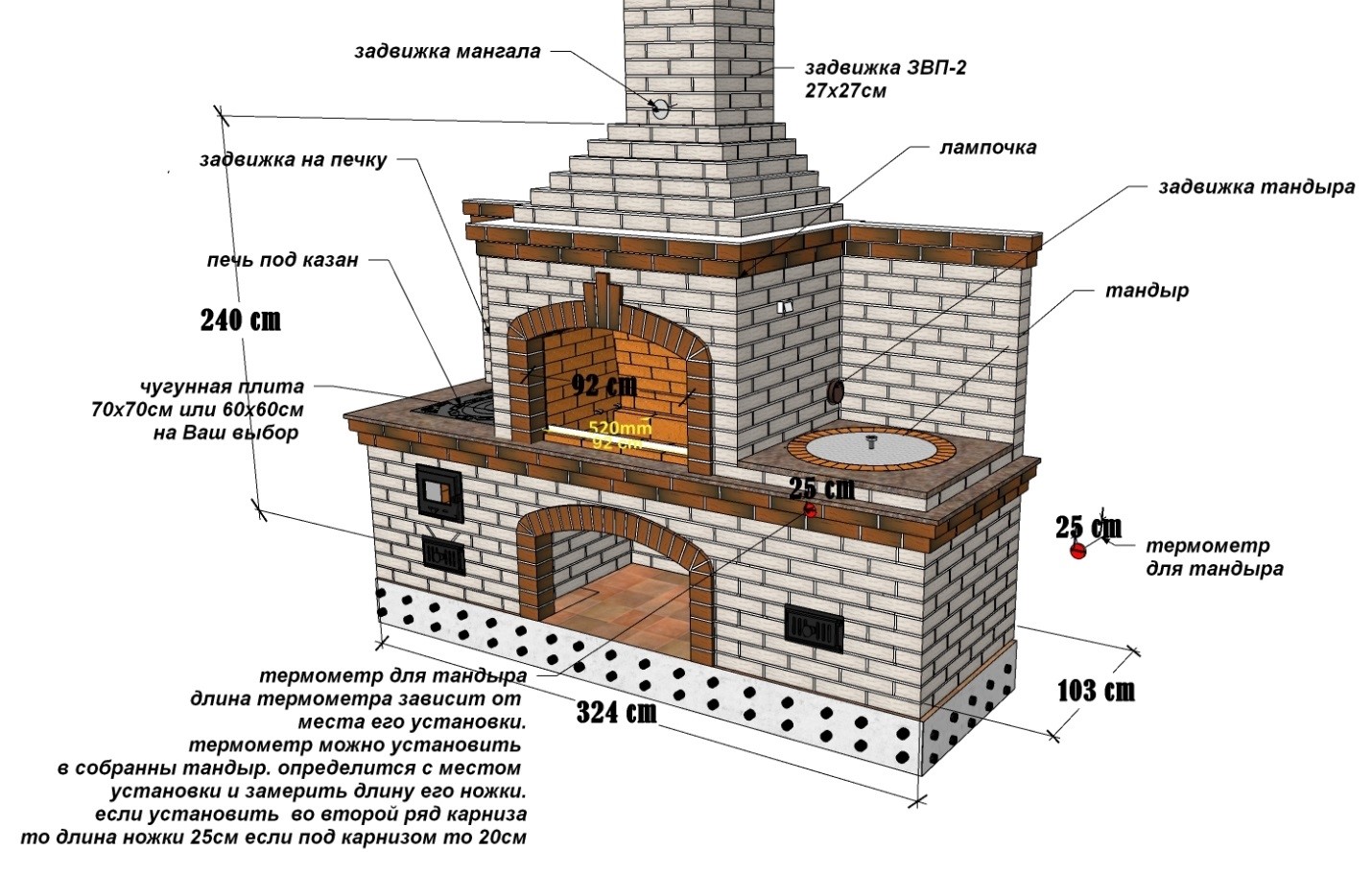

Схема размеров Чертеж углового барбекю из кирпича Чертеж основания очага Чертеж барбекю

конструкция, пошаговая инструкция и чертежи

Отдых на природе зачастую предполагает застолье с едой, приготовленной на огне, так что построить рядом с домом барбекю из кирпичей своими руками – отличная идея. Но сначала стоит ознакомиться с инструкцией, поскольку предстоящая работа имеет множество нюансов.

Оглавление:

1. Описание печи-барбекю
2. Как сделать чертеж?
3. Инструкция по возведению
4. Рекомендации от специалистов

Особенности конструкции

Уличные печи для приготовления продуктов на открытом огне могут иметь самое разное исполнение: от простейшего мангала до сложного многофункционального комплекса. Все зависит от того, какие блюда вы планируете здесь жарить или запекать, и сколько людей понадобится накормить. Схема стационарного барбекю может быть:

• Прямой – в этом случае всю площадку перед ним удастся использовать как просторную зону отдыха, расположив здесь столы и стулья.
• Угловой – удобный вариант для больших печей-барбекю, позволяющий максимально экономно распланировать свободное пространство на участке. При этом хозяевам не придется далеко бегать от одного крыла мангала к другому.

После этого необходимо определиться с функционалом. Не стоит закладывать в проект все существующие виды очагов – большинство стационарных барбекю универсальны и вполне справляются сразу с несколькими разными блюдами. Но если вы часто готовите своими руками что-то экзотическое, стоит расширить будущую «кухню» на свежем воздухе.

Что может войти в состав печной группы:

• Русская – она же итальянская печь для пиццы.
• Открытый мангал-барбекю.
• Коптильня.
• Варочная плита.
• Печь под казан.
• Тандыр.

Тяжелый кирпичный мангал даже самой простой конструкции потребует надежного основания, так что здесь обязателен фундамент – мелкозаглубленный ленточный или монолитная тонкая плита из железобетона с гидроизоляцией. Непосредственно под очагом обычно устраивается ниша для хранения сухих поленьев. Стандартные размеры дровницы (ВхШхГ) сами печники высчитывают не в миллиметрах, а просто по штукам уложенного кирпича: 5х3х2.

Устроенный сверху очаг из огнеупорных блоков и выведенная дымовая труба (если печь с порталом) – вот оптимальная конструкция барбекю для постоянного использования. Но можно упростить задачу, установив на фундамент элементарный открытый мангал из кирпича – без дымохода и прочих сложностей. Даже такое скромное сооружение следует дополнить полезными мелочами, которые облегчат процесс готовки: крючками для кухонной утвари, рабочей столешницей, полочками для хранения специй.

Чертежи и размеры

Полноценная печь-барбекю – довольно сложная конструкция, поэтому в большинстве случаев нужно перед началом работ составить проект, сделать все необходимые схемы и чертежи. Это позволит правильно рассчитать смету на строительство мангала и поможет избежать ошибок. Увы, стандартов здесь нет и универсальных планов не существует, так что придется составлять их самому или переделывать под свои запросы имеющиеся в открытом доступе варианты.

При построении чертежа следует руководствоваться основными требованиями к уличным печам:

• Высота – около 65-70 см, хотя здесь многое зависит от роста хозяина.
• Расстояние от очага до гриль-решетки – около 10 см.
• Жаровня мангала должна быть в поперечнике не более 30 см, чтобы шампуры не падали в золу. А ширины в 1 метр хватит для 10 порций шашлыка.

Также стоит учитывать высоту закрытого очага барбекю. Если проем окажется слишком большим, мангал из кирпича не даст хорошей тяги. Для арочного свода достаточно будет поднять стенки на 7 рядов, плюс сама дуга добавит несколько сантиметров. Для прямоугольного проема делают кладку в 9 кирпичей по вертикали. Эти цифры можно брать за основу, если у вас очаг имеет размеры примерно 60х70 см.

Основные этапы строительства

Предлагаем пошаговое руководство, на которое можно опираться в процессе работы. Но в зависимости от выбранной конструкции и комплектации мангала в нее придется вносить изменения.

Инструкция по возведению барбекю из кирпича:

1. Заливка фундамента. Необходимо своими силами вырыть котлован в соответствии с размерами основания на схеме (с запасом в 5 см) глубиной около 40 см. Сделать песчано-гравийную отсыпку и утрамбовать ее.
2. Установить опалубку, уложить внутрь армирующую сетку и залить бетонным раствором М100 на глубину 15 см – для барбекю больше не нужно. Готовый фундамент под кирпичный мангал обмазать битумом и заизолировать двумя слоями рубероида.
3. Кладка кирпича. Первый ряд цоколя ляжет поверх гидрозащиты без раствора, все последующие необходимо ориентировать по нему и контролировать правильность стен с помощью уровня и отвеса. Схема кладки обычно приводится в виде порядовки, которой нужно строго придерживаться. Не забывайте каждый третий шов армировать сеткой или стальными прутками.
4. Над дровницей и цоколем мангала укладывают железобетонную плиту либо заливают ее в фанерную опалубку, а уже сверху выводят камеру топки на высоту не менее 70 см. Для работы используют огнеупорные шамотные блоки, укладывая их в два слоя, или просто выполняя внутреннюю футеровку.
5. На этой же стадии стоит сразу продумать способ очистки очага от золы и угольков. А если вы хотите настоящую европейскую печь-барбекю своими руками, при выкладке боковых стенок топки необходимо сделать выпуски арматуры, на которую будет опираться решетка гриля.
6. Верх также закрывается ж/б балками и еще одним рядом кладки на раствор. Если перемычки над очагом прямоугольной формы, их можно сделать из металлического уголка. А вот для красивого арочного свода понадобится сперва подготовить шаблон из обычной необрезной доски (кружало).
7. Дымоход на мангал из кирпича должен иметь высоту около 1,5 м – его делают прямоугольного сечения. Сверху нужно установить защитный металлический зонтик, а в теле трубы предусмотреть заслонку, позволяющую регулировать тягу.
8. Готовая печка обкладывается облицовочным кирпичом и через 2-3 недели можно выполнять первую протопку барбекю.

Это базовая пошаговая инструкция по строительству садового стационарного мангала. Дополнительные рекомендации понадобятся тем, кто решит усложнить конструкцию и добавить несколько элементов для удобства использования печи. Это может быть крыло со столешницей и даже некоторым подобием шкафчика с полками, общий навес или подведенные коммуникации (водопровод, канализация, электричество для освещения).

Советы и рекомендации

1. Выбор места и обустройство.

Для барбекю из кирпича прежде всего необходимо выбрать подходящее место на участке – конструкция стационарна, и если ошибиться с расположением, что-то изменить будет сложно. Главное требование, которое должно соблюдаться – максимальное расстояние от пожароопасного объекта до других зданий, деревьев и даже кустарников. Также нужно наложить на план участка розу ветров, чтобы основное направление воздушных потоков не относило искры в сторону хозяйских или соседских построек.

Впрочем, создать уютный уголок на участке можно, только если мангал из кирпича и прилегающая к нему площадка закрыты хотя бы навесом. Поэтому все чаще встречаются фото таких печей, «интегрированных» в беседку. Если вы возводите весь комплекс одновременно, это упростит поиск места и обустройство выбранного участка земли. Опоры навеса тоже желательно сделать из огнестойких материалов или хотя бы предпринять необходимые меры противопожарной защиты:

• Поднять выход дымовой трубы выше над кровлей.
• Установить защитные металлические экраны перед топкой и у горячих стенок мангала (это необязательно, если поверхности будут облицовываться негорючими материалами).
• Сделать изоляцию печной трубы.

При строительстве навеса на деревянных опорах необходимо следить, чтобы вертикальные брусья отстояли от барбекю из кирпича минимум на 16 см, а сам массив был обработан антипиренами. Но лучше перестраховаться и поставить столбы из железа или обычной керамики.

2. Возведение.

Придется использовать два вида растворов. Для цокольной части мангала подойдет обычный цементно-песчаный, для очага – состав с добавлением огнеупорной глины. Здесь порядок приготовления кладочной смеси будет отличаться. Глину нужно замочить в воде дней на 5-6, а перед самым началом работ добавить немного цемента марки М200.

Прежде чем начинать строить кирпичный мангал, облейте заготовленные штабели водой – мокрая керамика не будет тянуть влагу из раствора, и кладка получится прочной и надежной. Если этого не сделать заранее, можно просто опускать кирпичи по одному в ведро с водой примерно на полминуты.

Нюансы возведения отдельных элементов:

• Выкладывая углубленную топку желательно оставить между кирпичами в бортике небольшие щели – получится воздухозаборник, обеспечивающий лучшее горение дров в мангале.
• Если вы планируете обустроить собственное барбекю мойкой и водопроводом, в стенку печи стоит сразу вмуровать металлическую трубу – она послужит каналом, в котором можно будет просто и незаметно проложить подводку.
• Выполняя арочный свод очага с помощью кружала, при кладке кирпича дугой понадобится оставить зазоры, расклинив камни щепками. Это позволит их симметрично расположить и при необходимости подогнать по размеру портала, затем нужно смочить водой рабочие поверхности и заполнить их раствором. Деревянный шаблон извлекается не раньше, чем через два дня.

Особое внимание необходимо уделить строительству дымохода над закрытым мангалом, хотя здесь руководство по шагам довольно простое:

• После кладки двух рядов над сводом очага начинают уменьшать просвет проема. Для этого заднюю и переднюю стенку постепенно укорачивают в каждом ряду на полкирпича.
• Боковые перегородки «придвигаются» навстречу друг другу всего на четверть, но с каждой стороны – так выкладывается 7 рядов.
• Сузив проем дымохода, его продолжают уже самостоятельно поднимать до нужной высоты.

Как вариант можно использовать вместо трубы металлический колпак, полностью перекрывающий кирпичный мангал сверху и постепенно сужающийся до приемлемой ширины просвета, главное, чтобы сталь была достаточно толстой.

Барбекю из кирпича своими руками

Что может быть вкуснее мяса или других блюд, приготовленных на свежем воздухе? Для такой процедуры можно приобрести различные приспособления, например, мангал или другое оборудование. Однако лучший вариант — построить стационарное барбекю своими руками. При желании и элементарных навыках такая процедура не составит большого труда. Прочитав эту статью, вы сможете сами убедиться в этом. Пошаговая инструкция строительства поможет тем, кто принял решение на самостоятельное изготовление практичного сооружения на даче или во дворе собственного дома.

© joingate / 123rf.ru

Назначение, особенности

Перед тем как сделать барбекю, полезно узнать, что подразумевается под этим названием. Какое его назначение, особенности, виды. Чем такая конструкция отличается от обычного мангала. Если коротко, то это тоже жаровня, только с небольшой разницей в назначении и конструкции.

Мангал

Используется для приготовления шашлыков с помощью специальных приспособлений — шампуров. Поэтому изготавливается в виде длинного и узкого короба. Нижняя часть служит для углей, а верхняя — для удобного расположения мяса или других продуктов, нанизанных на металлические стержни. Приготовление блюд осуществляется под воздействием сильного жара. Размеры конструкции выбираются так, чтобы обеспечить возможность размещения определенного количества шампуров, конкретной длины.

Барбекю

Предназначено для поджаривания толстых кусков мяса — стейков, сосисок, колбас или других продуктов. Их укладывают на специальную решетку, которая располагается ниже верхнего края бортиков в пределах 200 мм. Такое решение, в отличие от мангала, обеспечивает приготовление блюда под воздействием не только сильного жара, но и обильного дыма. Форма может разной, но традиционной считается круглая печка в виде широкого казана, установленного на подставку. В то же время, если строить барбекю из кирпича, то проще сделать прямоугольную жаровню.

В обиходе оба названия чаще используются в более широком смысле. На практике те или другие сооружения это многофункциональные комплексы типа мангал-барбекю, в которых предусмотрено приготовление не только шашлыков или стейков, но и других блюд, включая копчености, плов, гриль и даже супы.

Виды, преимущества и недостатки

В зависимости от используемых материалов можно обустроить барбекю своими руками нескольких видов:

Металлические

Чаще это переносная барбекюшница, смонтированная на треноге. Подставка быстро разбирается и собирается, что обеспечивает высокую мобильность. Можно изготовить более массивную конструкцию в виде тележки, чтобы при необходимости легко перекатывать печь в удобное место.

Металлические барбекю обладают рядом преимуществ:

• Хорошо удерживают жар при высокой огнестойкости конструкции.
• Удобство в эксплуатации, легкость очистки.
• Небольшой вес, как и расходы на обустройство.
• Большой выбор конфигураций, вариантов исполнения. Можно изготовить стационарную, мобильную, разборную, складную, переносную или передвижную версию любой конфигурации.

Устройство барбекю из металла также имеет и недостатки. Прежде всего, это довольно примитивное сооружение. Для повышения его привлекательности требуется дополнительная отделка. Металлические конструкции плохо сохраняют тепло, у них быстро прогорает днище. Чтобы предотвратить коррозию, нужно обеспечить надлежащие условия хранения. При установке на улице, металл быстро ржавеет.

Кирпичные

Барбекю из кирпича — стационарная конструкция универсального применения. Помимо самой жаровни для стейков, в ней может быть встроенный казан, коптильня, гриль и др. Как правило, даже самые простые сооружения имеют отсек для дров и разделочную поверхность (доску). Помимо многофункциональности уличная печь обладает и другими достоинствами:

• Способность длительное время поддерживать оптимальную температуру для приготовления различных блюд одновременно.
• Встроенный дымоход обеспечивает безопасный отвод продуктов сгорания.
• Рациональный расход тепла, экономия топлива.
• Повышенная безопасность, дрова сгорают в специальной топке.
• Длительный срок эксплуатации.
• Оригинальный комплекс барбекю станет украшением любой дачи, коттеджа или загородного дома.

Недостатки капитального сооружения обусловлены большими расходами сил и средств. Чтобы качественно выполнить кладку, необходимо обладать определенными навыками и усердием.

Готовые

В магазинах реализуется большой выбор готовых барбекю для дачи. Малогабаритные конструкции представляют собой емкость круглой или прямоугольной формы, которая сверху накрывается решеткой. Снизу чаши имеются отверстия для регулировки подачи воздуха. Дополнительно в комплекте может быть подставка и крышка, позволяющая изменять интенсивность нагрева. Готовые модели отличаются следующими преимуществами:

1. Небольшие габариты, можно перевозить на велосипеде или в багажнике автомобиля.

2. Простота готовки пищи, легкая очистка.

3. Привлекательный вид, легкий вес, мобильность.

Основной недостаток готовых конструкций в том, что они рассчитаны на приготовление небольшого количества еды, как правило, до 3–5 порций. Плюс, к этому у них ограниченная функциональность.

Как сделать простое барбекю из кирпича?

Чтобы построить на даче самое простое барбекю понадобиться примерно 80–100 кирпичей в зависимости от высоты готового сооружения. Дополнительно следует приготовить металлический лист сечением от 2–3 мм и решетку. Преимущество этого варианта в том, что печь можно сложить за несколько минут даже без раствора. Схема кладки представлена ниже:

Порядок строительства следующий:

• Выберите подходящую площадку вдали от пожароопасных построек.
• После уплотнения грунта выложите пять рядов кирпичей буквой «П». Укладывайте их плашмя и вплотную друг к другу, можно даже без перевязки.
• Сверху пятого ряда положите лист металла, на котором будут тлеть угли после сжигания дров.
• Выложите жаровню из двух рядов кирпича.
• На следующем этапе положите решетку.
• Сверху решетки нужно выложить еще два ряда. Теперь печка готова к применению.

Как построить комплекс барбекю из кирпича?

Разработка дизайн-проекта

Строительство стационарной печи барбекю своими руками довольно ответственное и трудоемкое мероприятие. Поэтому следует к нему хорошо подготовиться. Сначала разработайте дизайн проект. Для этого определитесь с функционалом и выберите подходящее место. Чаще капитальные печи возводят возле беседки или недалеко от террасы, где рядом нет других построек. В первую очередь, нужно руководствоваться требованиями пожарной безопасности. Учитывайте розу ветров и наличие растительности на дачном участке. Дым с печки должен идти в сторону от жилого здания и растений. Такое решение исключит попадание чадного газа в помещения, а кусты или деревья не будут увядать.

Чтоб правильно составить чертеж барбекю, изучите доступные варианты, которых много в интернете. Некоторые из них представлены на нашем сайте:

Несмотря на большое разнообразие схем, базовые элементы конструкции идентичны. Различие заключается в количестве дополнительных элементов. Это могут быть:

• — встроенный казан;
• — площадка для мангала;
• — жаровня с вертелом;
• — секция с коптильней;
• — увеличенная зона топки;
• — варочная поверхность и др.

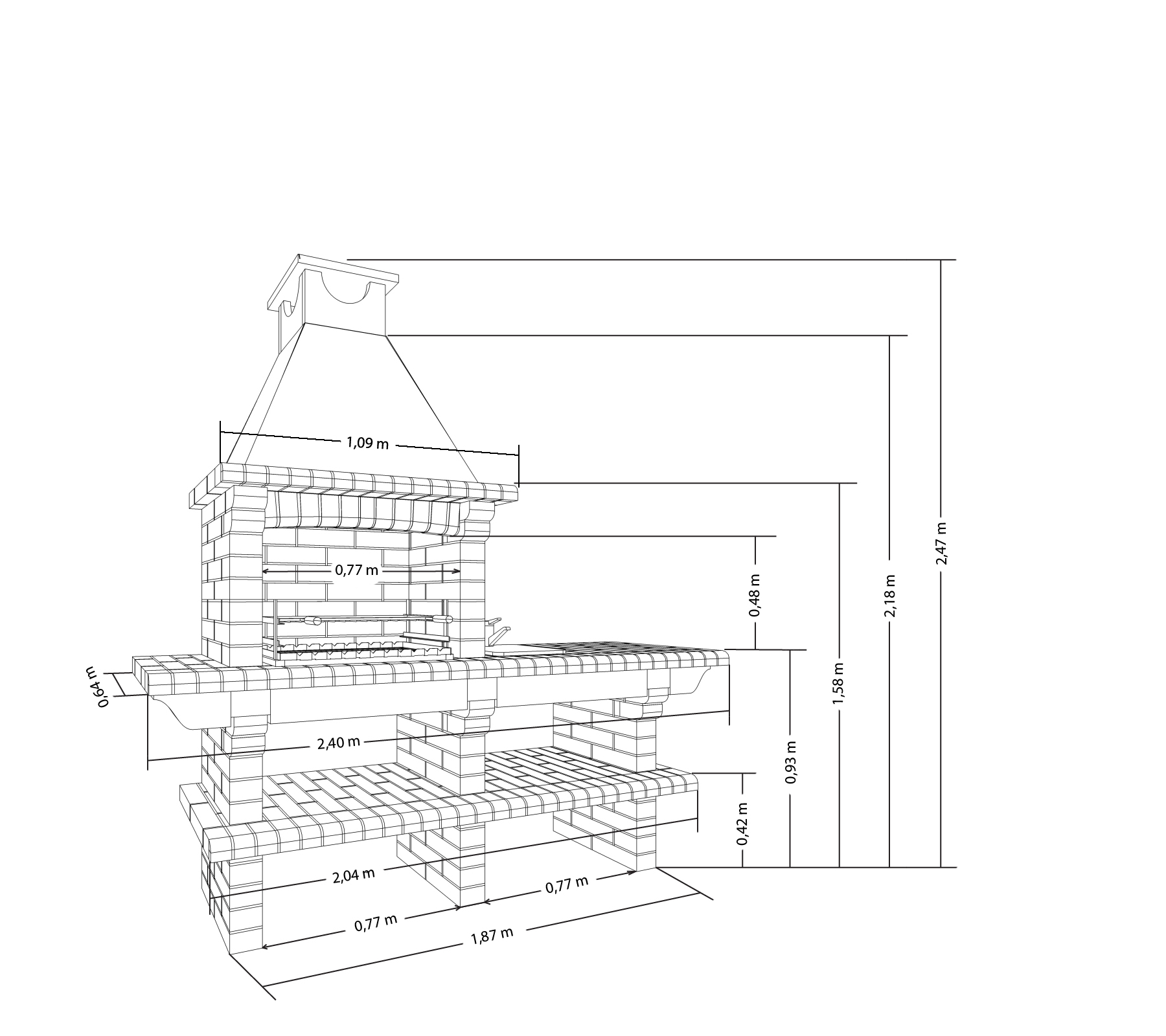

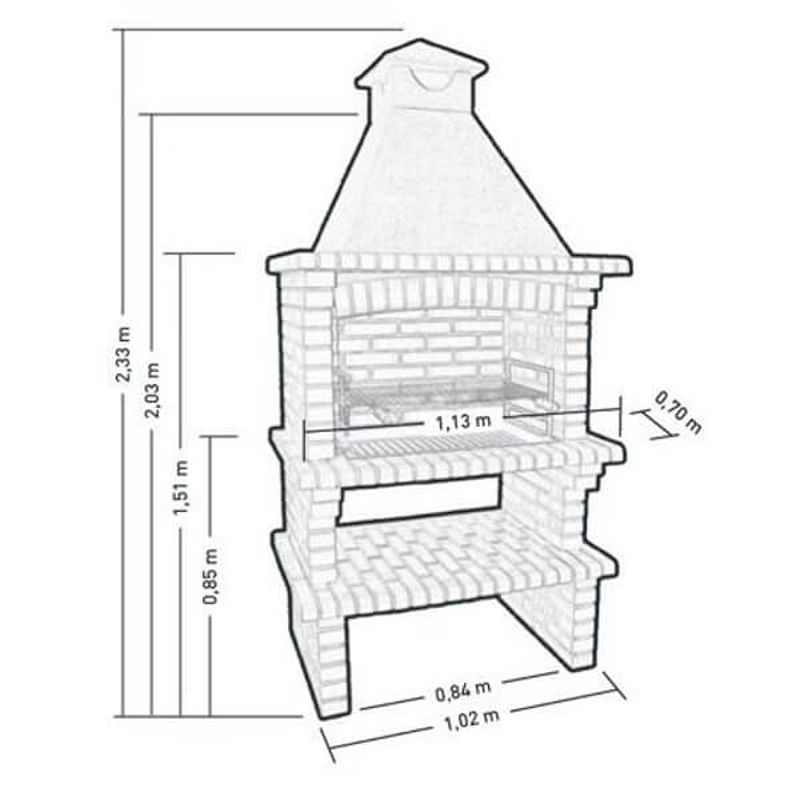

С типовыми вариантами барбекю из кирпича можно ознакомиться на рисунках ниже. Выбрав подходящий вариант, найдите или закажите порядовку порядовку. Подробные чертежи каждого ряда упростят работу.

Подготовка материалов и инструментов

Определившись с местом и дизайном будущего сооружения, нужно подготовить инструменты, оборудование и материалы. Для сооружения стационарной печи понадобится два или три вида качественных кирпичей. Шамотные или огнеупорные — необходимы для устройства топки. Красные — используются для кладки основной конструкции. Если планируется декоративная отделка, то нужен облицовочный материал. Количество зависит от размеров и функциональности комплекса.

Помимо кирпича, чтобы построить барбекю, нужны смеси. Их покупают или готовят из красной глины, песка и цемента. Глина используется для кладки топки, а песко-цементный раствор — для сооружения и облицовки основной конструкции. В список дополнительных материалов следует включить решетку, стальные листы 5 мм, профили и кронштейны. В зависимости от конкретного проекта могут понадобиться колосники, поддувало и дверки для топки. Для устройства фундамента нужен гравий, арматура, песок, цемент и опалубка.

При строительстве печки используется порядовка, резиновый молоток, уровень, отвес, мастерок и болгарка с дисками для резки кирпича. Чтобы готовить раствор, нужна лопата, ведро и корыто.

Этапы строительства

Итак, для примера будем рассматривать процесс строительства простого барбекю со столиком.

Подготовка основания

Тип фундамента выбирается с учетом габаритов будущего сооружения. Оптимальный вариант — монолитная плита. Сначала готовится котлован вглубь до 400–700 мм. Его периметр должен быть больше длины и ширины печи на 100 мм. При хорошей плотности почвы можно формировать опалубку только для наземной части, возвышающейся над грунтом как минимум на 100–150 мм. На дно котлована засыпается сначала слой песка. После утрамбовки ложится гравий. Затем заливается цементный раствор слоем 50 мм. Сверху укладывается армирующий каркас в виде арматуры, связанной проволокой. Заливка фундамента выполняется бетонным раствором, в состав которого входит одна часть цемента, три доли песка, четыре — гравия и пять частей воды. По мере укладки бетона необходимо его уплотнять, чтобы исключить пустоты. Время полного отвердения фундамента не менее 2–3 недель в зависимости от погодных условий.

Сооружение надземной конструкции

Опытные печники рекомендуют строительство барбекю выполнять с предварительной примеркой. Такой подход позволит избежать недочетов и дефектов. Суть этой процедуры в том, чтобы каждый ряд сначала выкладывать без раствора, ориентируясь по схеме. Так можно точно подгонять каждый кирпич в соответствии с конфигурацией, указанной в порядовке.

Кладка начинается с формирования цоколя. На схеме это первый ряд. Его нужно выложить на гидроизоляцию фундамента с помощью уровня. Затем формируются следующие четыре ряда. Чтобы обеспечить идеальную вертикаль и горизонталь, используйте не только уровень, но и отвес.

На кирпичи пятого ряда следует положить металлические уголки. Кирпичи последующего ряда, которые будут ставиться на уголки нужно будет подрезать. Шестой ряд кладется сплошным. В 10-м ряду опять ставим уголки для основания топки. В 11-м ряду применяется шамотный кирпич, который укладывается на ребро. Далее шамотный кирпич будет использоваться для футеровки топки и появляться на порядовке через ряд. В 19-м ряду готовимся к возведению арки и подрезаем шамотный кирпич. В 20-м подрезаем красный. В 21-м ряду кладем уголки для сооружения «каминного зуба».На 23-й ряд ставим металлический колпак. Изолируем его базальтовым картоном и обкладываем кирпичом. Далее сооружаем трубу необходимой высоты. Более подробно о процессе строительства вы можете узнать из этой статьи.

Рекомендации по эксплуатации

Чтобы максимально продлить срок эксплуатации садовой печи-барбекю, не забывайте регулярно чистить топку. После остывания уберите недогоревшие угли, золу, сажу, другие остатки сгорания дров. Для этого можно использовать кочергу, металлический совок и щетку. Не реже двух раз в год перед сменой сезона требуется очистка дымохода. При появлении трещин или других дефектов в кладке, нужно сразу устранять повреждения.

Решетку, другую утварь и принадлежности следует так же хорошо чистить после каждого приготовления блюд. Металлические детали рекомендуется промыть сначала с мылом, а затем водой с добавлением небольшого количества уксуса. Чтобы решетка прослужила дольше, не забывайте пред готовкой смазать ее маслом. На зиму железные элементы нужно хранить в сухом помещении.

Заключение

Стационарное барбекю из кирпича на даче или загородном участке значительно лучше и функциональней по сравнению с другими печными конструкциями. Однако его строительство сложнее и дороже. В то же время после первого приготовления стейков или других блюд на свежем воздухе, все сожаления по поводу расходов или потраченного времени быстро развеются, как легкий дым от сгоревших углей.

Чертежи беседки с барбекю своими руками: размеры, видео-инструкция, фото

Большинство современных горожан считают дачу скорее местом отдыха, нежели участком для выращивания овощей, ягод и фруктов. Для шумных встреч с друзьями и жарки мяса на свежем воздухе в комфортной обстановке потребуется беседка с барбекю.

Для ее создания нужно в первую очередь подготовить необходимые чертежи. О том, как это сделать и какие важные моменты при этом надо учесть, пойдет речь в нашей статье.

Схема-чертеж беседки с барбекю

Для чего нужны чертежи беседки с барбекю

Имея на руках чертеж беседки с барбекю, вы сможете:

1. определиться со стилем и внешним видом постройки – подготовка проекта поможет органично вписать будущее строение в существующий ландшафт;
2. высчитать необходимый объем строительных материалов – это, в свою очередь, покажет требуемый объем финансовых расходов;
3. ускорить процесс строительства – проектирование позволяет сделать строительную работу более упорядоченной и оперативной.

Совет! Чтобы сократить время на разработку чертежей, стоит воспользоваться уже готовыми вариантами. Их вы сможете найти на нашем сайте.

Основные требования к проекту беседки с барбекю

Дизайн этой постройки может быть самым разнообразным.

Но, в любом случае, проектируемое строение должно отвечать следующим требованиям:

1. гармония с окружающим ландшафтом – беседка должна быть исполнена в том же стиле, что и остальные постройки, иначе она просто не впишется в общий пейзаж;

Конструкция должна органично вписываться в пейзаж

2. соответствие противопожарным нормам – устройство строения должно гарантировать безопасность его эксплуатации. В данном случае это особенно важно, поскольку приготовление пищи здесь связано с использованием источника открытого огня;
3. обеспечение уюта и комфорта – проект должен быть сделан таким образом, чтобы будущая конструкция была удобной в пользовании и защищенной от дождя и ветра.

Статьи по теме:

Выбор типа беседки с барбекю

Решив своими руками сделать чертежи беседки-павильона с мангалом, надо, в первую очередь, определиться с тем, к какому типу он будет принадлежать. В зависимости от используемого материала выделяют три основных разновидности – это деревянная, металлическая и кирпичная постройки.

Деревянный тип

Вариант из дерева

Наиболее популярным вариантом беседок с барбекю являются деревянные конструкции.

Их преимущества заключаются в следующем:

• возможность вписать беседку в любой ландшафт;
• доступная стоимость;
• отсутствие нужды в массивном фундаменте;
• небольшой срок проведения монтажных работ.

Недостатки:

• горючесть материала;
• подверженность негативному воздействию окружающей среды.

Металлический тип

Вариант из металла

Основным достоинством беседок из металла является их привлекательный внешний вид. Помимо этого, такие павильоны отличает их долговечность.

Недостатков у них гораздо больше:

• сильный нагрев под воздействием солнца в теплое время года;
• невозможность самостоятельного создания;
• высокая цена изготовления.

Статьи по теме:

Кирпичный тип

На фото — вариант из кирпича

Они долговечны и не требуют ухода. Вдобавок, являются пожаробезопасными.

Что касается недостатков, то к ним относится:

• необходимость создания массивного  фундамента;
• обширные расходы на строительные работы;
• длительный срок возведения.

Уточнение необходимых параметров беседки с барбекю

Для разработки чертежей павильона с мангалом вам потребуется определиться со следующими пунктами:

1. вместимость сооружения – чем больше людей должно уместиться внутри, тем крупнее будет площадь строения;

Чем больше вместимость, тем больше размер строения

2. сезонность постройки – если вы планируете использовать ее только  в теплое время года, то будет вполне уместна открытая конструкция. Для зимних посиделок потребуется создать закрытое помещение;
3. архитектурный стиль – определиться с ним помогут неподалеку расположенные здания и ландшафт участка;
4. тип, размеры и местоположение мангала – это нужно учесть для обеспечения пожарной безопасности и удобства пользования конструкцией;

Чертеж печи-барбекю

5. параметры окон и дверей – в случае, если планируете создание закрытой беседки. При этом стоит задуматься и о внутренней перегородке, которая может отделить зону барбекю от зоны отдыха;
6. внутреннее обустройство – это места размещения скамей, стульев, стола и кухонных принадлежностей.

Статьи по теме:

Чертежные работы

Инструкция к дальнейшим действиям выглядит следующим образом. Приняв решение по вышеназванным пунктам, переходим к созданию чертежа. В первую очередь, чертим общий план беседки с барбекю.

Кроме него, будут нужны еще как минимум два эскиза. Их мы делаем в виде фронтальной и профильной проекции с нанесенными на нее размерами.

Общий план и проекции

Совет! Если вы хотите создать в беседке с мангалом легкую и воздушную атмосферу, то для этого потребуется предусмотреть остекление стен по всему  периметру постройки.

Чертеж павильона с остеклением

Не будет лишним учесть преобладающее направление ветров.  Определив его, с наиболее подветренной части намечаем глухую стену. Это поможет создать более уютную обстановку в помещении.

Если же вы затрудняетесь изготовить сложный чертеж, то можно обойтись и простой схемой с указанными на ней размерами. Она поможет вам рассчитать требуемое количество стройматериалов, а также послужит основой для проведения строительных работ.

Вывод

Создание чертежа беседки с барбекю поможет вам продумать дизайн строения, а также высчитать требуемое количество стройматериала и ускорить процесс стройки.

Размеры и чертежи беседки с барбекю можно найти на нашем сайте в уже готовом виде. Если же вы хотите сделать собственный проект, то вам придется не только выбрать тип постройки, но еще и определиться с целым рядом параметров.

Только после этого можно приступать непосредственно к чертежным работам. Нужно будет изготовить общий план, фронтальную и профильную проекцию. Узнать подробнее о таких чертежах вы сможете из видео в этой статье.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

Печь барбекю своими руками — от чертежа и порядовки до готовой печки

Владея своим собственным домом и просторным участком около него, можно поразмыслить о месте для отдыха и обустроить на нем печь барбекю своими руками. Это многофункциональная и удобная конструкция не только принесет пользу, но и станет прекрасным дополнением для ландшафта.

Вариантов возводимых конструкций огромное множество, выбор между которыми зависит от двух следующих факторов:

• Финансовые возможности – чем функциональнее и массивнее будет печь-барбекю, тем больше для нее необходимо качественных стройматериалов
• Кем именно будет выполнена работа – простому хозяину-любителю будет труднее возвести сложную и многофункциональную конструкцию в короткие сроки, чем профессиональному мастеру

Варианты изготовления и кладки печи барбекю:

Для увеличения кликните по изображению

Содержание статьи:

Подготовка к работе

Барбекю – это печка, которую располагают на открытом воздухе и используют для приготовления пищи. Несмотря на большое разнообразие моделей, принцип действия у них один. Комбинируя с другими печами, можно возвести конструкцию, используемую не только для жарки шашлыков на шампуре, но и на сковороде, для варки и т.д.

Подготовительный этап проведения работ можно поделить на три части:

• Выбор конструкции
• Выбор удобного расположения
• Закупка материалов и подготовка рабочего инструмента

Читайте так же, пошаговое руководство о том как сделать настоящую русскую печь своими руками

Выбираем конструкцию

Чтобы возвести простую и функциональную печь барбекю своими руками, в первую очередь руководствуются своими вкусами и предпочтениями, материальными возможностями. Если конструкция будет эксплуатироваться практически повседневно, необходимо рассмотреть один из наиболее основательных вариантов, включающий барбекю и другие жарочные конструкции, разделочные столы, место для хранения охапки дров и т. д.

Пользуясь печью один-два раза в месяц, смысла устраивать грандиозную стройку нет. Достаточно возвести небольшую по размеру и площади печь с отделением для жарки.

Выбор удобного расположения

Выбирая оптимальное место, необходимо учесть расположение деревьев и прочей растительности на участке. Над печью не может быть веток, которые быстро обгорят. Свободное пространство должно позволить организовать прилегающую зону отдыха.

Кирпич очень сильно нагревается, поэтому задняя стенка не должна прилегать к другим строительным конструкциям. Весьма оптимальный вариант – обустроить позади альпийскую горку.

Закупка материалов и подготовка рабочего инструмента

Выкладывать печь барбекю своими руками можно из шамотного и керамического кирпича. Если их комбинировать между собой, следует обращать внимание на разницу температурного расширения, возводя ими обособленные друг от друга участки или обустраивая компенсационные швы.

Классический раствор для печей – песчано-глиняный. Масса на основе цемента не выдержит резкого изменения температур и начнет трескаться. Соотношение песка и глины бывает различным и зависит от качества и свойств последнего компонента. Наиболее распространенная смесь:

• 1-2 части песка
• 1 часть глины
• 0.25-0.3 части воды

Помимо основных строительных материалов для работы потребуются: цемент и рубероид для возведения фундамента, крупные камни, доска для опалубки, металл, рабочий инструмент.

Приступаем к работе

Возвести печь барбекю своими руками из кирпича не сложно. Весь рабочий процесс делится на три этапа:

• Подготовка чертежа, эскиза и подсчет требуемого строительного материла, поход по магазинам за всем необходимым
• Возведение фундамента, способного выдержать вес будущего барбекю
• Кирпичная кладка

Завершив работы, можно подумать о надежной защите конструкции от капризов природы, соорудив небольшой навес.

Подготовка чертежа

Барбекю следует расположить на бетонном основании. У большинства конструкций присутствуют минимум 2 отделения – разделочный стол и просторная жаровня. В первый появится возможность врезать мойку. Жаровня оснащается трубой и сводом, чтобы не допустить задымления.

Чертеж должен сдержать каждый из размеров. Если что-то будет корректироваться, нужно исходить из габаритов закупаемого кирпича (как правило, 25х12х6 см).

Основание для печи барбекю

Прежде чем обустраивать опалубку под печь барбекю своими руками, необходимо подготовить участок. Веревками размечаются габариты конструкции (плюс 10-15 см) и снимается слой плодородных почв. Если рядом будет располагаться деревянная беседка, спереди обустраивается бетонное основание шириной 60-70 см.

Наиболее оптимальное основание – армированная монолитная плита толщиной более 0.3 м. Под него кладется гравийно-щебенчатая подушка (10-15 см) и обустраивается гидроизоляция (стелется обычный рубероид), чтобы не допустить деформирующих воздействий зимой.

Затем обустраивается опалубка из досок, возвышаемая над землей около 10-15 см. Если грунт осыпается – она устанавливается на всю глубину. После делается арматурный каркас, предпочтительно из металла 10-14 мм. Прутья укладываются решеткой с размером ячейки 20х20 см и перевязываются проволокой. Нужно две таких сетки: первая кладется на дно, вторая – 5 см ниже верха основания.

Раствор готовят из морозостойкого цемента марки М200 или выше. Залив и утрамбовав вибратором, необходимо дождаться полного высыхания фундамента (до 2-3 недель). Его накрывают пленкой и в жаркие дни сбрызгивают водой. Демонтировать доски можно спустя 5-7 дней.

Возможно вас так же заинтересует руководство о том как своими силами сделать камин из кирпича

Видео руководство по кладке садовой печи барбекю из кирпича с мангалом

Порядовка и схема кладки

Сняв опалубку и дождавшись покуда бетон окрепнет, настает самый ответственный из этапов – кладка кирпичей. На плите наносят разметку, обозначив габариты будущей конструкции. Нужно еще раз приложить уровень и убедиться, что поверхность горизонтальная. В случае обнаружения существенных погрешностей, их устраняют.

Ряды с первого по четвертый необходимо укладывать ложковой перевязкой. Перед пятым рядом кладется уголок 40х40 мм с фронтальной стороны – он будет выполнять роль своеобразной опоры. Чтоб получились основания для поддона и полки, бока пятого ряда кладутся тычковой перевязкой.

Ложковой перевязки следует придерживаться, укладывая ряды с шестого по восьмой. Ряд под номером девять делается аналогично пятому, чтобы образовались опоры под столешницу и решетку.

На этом можно считать завершенным возведение стола. Далее печь барбекю своими руками будет строиться лишь со стороны жаровни. Снова ложковой перевязкой укладываются кирпичи с десятого по четырнадцатый ряды. Перед пятнадцатым рядом вновь кладется металлический уголок с фронтальной стороны, выполняющий роль опоры для печного свода. Кладется пятнадцатый ряд.

Затем нужно обустраивать постепенно сужающийся свод. Сделать его можно чередую тычковую и ложковую связку, постепенно смещая в центр. У шестнадцатого ряда тычковая вязка делается с фронтальной стороны, ложковая – по бокам. У семнадцатого – наоборот, в восемнадцатом ряду вновь меняем. Образовавшиеся выступы можно обустроить по своему назначению.

С девятнадцатого по двадцать первый ряд укладывают ложковой кладкой.

Двадцать вторым ядом начинается труба. В двадцать третьем ряду делается необходимое сужение и работу продолжают в той же последовательности до желаемой высоты. Чем выше – тем лучше будет тяга.

В предпоследнем ряду делаются окошки для удаления дыма. Последний ряд будет закладываться полностью.

Работу можно считать оконченной. Покуда раствор будет засыхать, остается подумать о внешней отделке и надежной защите от капризов природы.

Рекомендуем прочитать инструкцию по изготовлению фальш камина своими руками

Отделочные работы

Необходимо смонтировать полки, отделочную столешницу, сетку для жарки и поддон под угли. Последний выполняют из листа стали, у которого подогнуты края. Минимальная высота борта – около 5 см.

Решетку можно забрать из старой духовки или купить новую хромированную модель. Главное, чтоб она подходила по размерам. Столешницы и полки делаются из влагостойкого материала.

Сверху труба должна закрываться крышей из нержавеющей стали. Это защитит дымовые окошки от дождей. Монолитную плиту обкладывают плиткой или керамогранитом, чтобы не допустить проникания внутрь влаги.

Вокруг печи-барбекю можно обустроить полноценную беседку, навес которой будет накрывать конструкцию. Очень важно, чтобы легко воспламеняющие предметы и материалы располагались подальше от кирпичных стенок, которые сильно разогреваются.

Сварив коптильную камеру, расширится функциональность печи.

Видео инструкция

Заключение

Построить печь барбекю своими руками не трудно, если грамотно и не спеша спланировать каждый из этапов и хорошо подготовиться к работе. Самый важный из этапов – кладка. От качества ее выполнения будет зависеть долголетие службы всей конструкции.

Грили-барбекю | Габаритные размеры и чертежи барбекю

Как сделать гриль для барбекю?

Факторы, которые следует учитывать при создании гриля для барбекю, включают выбор между газом или древесным углем, а также наличие электрических розеток, проточной воды, освещения и места для хранения. Решетка должна быть установлена ​​на стальных опорах и изготовлена ​​из легковоспламеняющихся материалов со съемной головкой и пространством под решеткой. Основная конструкция головки гриля представляет собой U-образный блок. Если вы строите угольный гриль, вам понадобится пара металлических решеток, чтобы удерживать угли и пищу, а вокруг зоны гриля нужно выстелить слои огнеупорного кирпича.

Как очистить гриль для барбекю?

Общая рекомендация при обслуживании гриля для барбекю — использовать металлическую щетку для чистки решеток после каждого использования и тщательную чистку два раза в год или около того, в зависимости от интенсивности использования гриля. Проволочная щетка, смоченная в мыльной воде, должна удалить весь углерод с газового гриля. В случае использования угольного гриля старые сгоревшие угли нужно выбросить. Следующий шаг — взять решетки вместе с другими съемными частями и поместить их в ведро с мыльной водой, чтобы после замачивания протереть губкой.Протрите полотенцем снаружи и начните собирать детали, когда они высохнут. Последний шаг — подключить баллон с пропаном и включить гриль, чтобы он нагрелся достаточно, чтобы сжечь любые остатки процесса очистки.

Как удалить ржавчину с гриля для барбекю?

При очистке гриля для барбекю от ржавчины используйте мыло, теплую воду и моющее средство для чистки гриля. Лучше избегать использования стальной или металлической ваты и использовать для этого более мягкий материал, например ткань или губку. Сделайте пасту из уксуса и пищевой соды и нанесите ее на гриль губкой или тканью, промывая теплой водой после того, как оставьте пасту на 20–30 минут.Сода также является средством для удаления ржавчины. Любую съемную часть гриля можно оставить на ночь в ведре с водой, а затем промыть и протереть.

Гриль-барбекю Cad Block — Пропановый угольный гриль

Бесплатные cad и bim блоки содержимого библиотеки для autocad autocad lt Revit Inventor Fusion 360 и других 2D- и 3D-приложений Autodesk. Загрузите этот бесплатный 2D-блок гриля для барбекю, включая полноцветный люк, этот блок CAD можно использовать в чертежах CAD-макета вашего сада.

Барбекю Cad Blocks Скачать бесплатно

Холодильное хранилище вентиляция, встроенные кухонные принадлежности, раковины, напитки, острова, боковые плиты, другие принадлежности для гриля.

Гриль-барбекю cad block . Чертежи для CAD и 3D дизайнеров. Встроенные аксессуары Aog. Грили-барбекю или грили-барбекю — это устройства для приготовления пищи, предназначенные для нагрева продуктов снизу.

Формат Autocad 2000dwg наши CAD-чертежи очищаются, чтобы файлы были чистыми от любых нежелательных слоев.Блоки и файлы cad можно загружать в форматах dwg rfa ipt f3, вы можете обмениваться полезными блоками и символами с другими пользователями cad и bim. Бесплатные чертежи в формате CAD для уличной мебели. Файл autocad содержит чертежи.

Навес для барбекю гриль шезлонги столы шезлонги летние шезлонги уличная мебель в плане и на возвышении. Бесплатные чертежи для autocad 2004 и более поздних версий. Загрузите эту бесплатную модель Revit для барбекю на открытом воздухе. Это семейство Revit можно использовать в ваших проектах Revit по дизайну сада.

Барбекю 2 cad file dwg скачать бесплатно высококачественные блоки cad. Autodesk revitrfa форматирует наши 3D-модели чертежей Revit BIM, чтобы очистить файлы от любых нежелательных слоев. Echelon Aurora выбирает устаревший электрический уголь.

CAD-чертежи без барбекю. 2d CAD-модели грилей для барбекю и площадки для барбекю. Состоящие из поверхности для хранения продуктов и источника топлива, обеспечивающего тепло, необходимое для приготовления барбекю, грили являются обычными бытовыми приборами, которые чаще всего подходят для использования на открытом воздухе.Барбекю 1 cad-файл dwg скачать бесплатно cad-блоки.

Переносные уличные грили-барбекю каменные печи-барбекю.

Барбекю 2 Dwg Бесплатная загрузка блоков Cad

Барбекю 1 Dwg Бесплатная загрузка блоков Cad

Free Cad Blocks Уличная мебель 02 Первые в архитектуре

Уличная мебель Cad Blocks Free

Барбекю 2 Dwg Free Cad Blocks Скачать

План гриля для барбекю Файл Dwg Cadbull

Оборудование для ресторанов Cad Blocks Details Бесплатная загрузка файла Autocad

Bbq Cad Block Cadblocksfree Cad Blocks Free

Napoleon Prestige Pro 825 Размеры Чертежи Руководство по размерам

Dyna Glo X Large Heavy Duty Grill Grill Чертежи

Блок Cadblocksfree Cad Blocks Free

Pin On Cad Blocks Free

Pin On Bbq

Napol eon Rogue 365 Размеры Чертежи Руководство по размерам

Кухонная бытовая техника Блоки Cad Загрузить файл Autocad

Блоки Cad для барбекю Скачать бесплатно

Наборы для барбекю в Autocad Загрузить Cad Free 81 57 Kb Bibliocad

Решетка для барбекю на металлической опоре в Autocad Cad 433 23 Kb

Napoleon Prestige Pro 500 Габаритные размеры Чертежи Руководство по размерам

Cad Чертежи коммерческих грилей Caddetails

Штифты на блоках

Bbq Cad Block с решетками для барбекю из нержавеющей стали Сковорода для древесного угля

Fire Grill Place of Barbeque Kitchen Details Dwg

File

Cadbull Design Cad Blocks

Дом План кухни с мебелью Cad Детали чертежа Файл Dwg

Детали Cad Кладка На открытом воздухе Кирпич Bbq Braa i Charcoal Grill

Уличная мебель Cad Blocks Free

Napoleon Prestige Pro 825 Размеры Чертежи Руководство по размерам

Барбекю Cad Blocks Бесплатно

Садовая мебель Cad Blocks Free

Каминная плита Chamine De Lareira Casa De Tijolo Lareira

Идеальная планировка кухни

Чертеж Cad Загрузить файл Cadbull

Барбекю 1 Dwg Бесплатная загрузка блоков Cad

Weber Original Kettle Charcoal Grill 22 Габаритные чертежи

Блок для гриля Bbq DWG для Autocad Designs Cad

Штифт на Archi

Размеры гриля для барбекю

Размеры Lynx 42 Professional Grill Cad Drawing Nevada Outdoor Living News

Charlotte Outdoor Kitchen Design A nd Установка Custom

Cad Чертежи коммерческих грилей Caddetails

Уличная мебель Cad Blocks Free

Барбекю Кухня Детали ресторана Dwg Файл Cadbull

Free Cad Blocks Outdoor Furniture 02 First In Architecture

Cad

9000 3652 Размеры Napoleon Rogue Руководство по габаритам

Og36 Руководства по спецификациям Wolf Appliances

Блоки и планы ресторанов

Кухонный гриль Cad Block

Гриль для барбекю Подробная информация о заводе в формате DWG Cadbull

Планы кухни на открытом воздухе Планы кухонь Дизайн кухни На открытом воздухе

Грили для барбекю Чертежи Размеры Руководство

Питмейкер в Хьюстоне, Техас 800299 9005 281 359 7487

Сборка дверцы камеры Cad Blocks Free

Pin On Free Cad Architecture

Наружная печь для барбекю и глиняной печи Cad Drawing Cadblocksfree Cad Blocks Free

Cad Чертежи коммерческих грилей Caddetails

2d Cad X000 Cadblocks 2d Cad X000 Вентиляционные блоки Free 9000 Glocks Free 9000 Glocksfree 9000 Чертежи большого сверхмощного угольного гриля

Газовый гриль Wolf 42 Og42

Чертеж барбекю на Paintingvalley Com Изучите коллекцию

Pin на уличной кухне

План гриля для барбекю Dwg Файл Cadbull

Грили для барбекю Размеры чертежей

Руководство по размерам

Руководство по размерам Уличная мебель Cad Blocks Free

Кухонная бытовая техника Cad Blocks Скачать файл Autocad

Уличная мебель Cad Blocks Бесплатно Все о мебели

Чертежи барбекю на Paintingvalley Com Исследуйте коллекцию

Барбекю Кухня Подробная информация о ресторане Dwg файл Cadbull

Кухонная бытовая техника Cad-блоки Скачать файл Autocad

Скачать бесплатные высококачественные чертежи Cad Caddetails

Кухня Блоки Cad Тысячи файлов DWG Раковины Кухонная техника

План Уличная мебель Блоки Cad

План гриля для барбекю Файл в формате DWG Cadbull

Беспроводная дрель Cad Drawing Cadblocksfree Cad Blocks Free

Nella 35 Spieducci Draw

Оборудование Caddetails

Dcs 36-дюймовая серия 7 Газовый гриль Host The Block S Best Barbecues

Бесплатная загрузка 2d CAD чертеж кухонной платформы Elevation Autocad

Rooms Interiors Inc Outdoor Kitchen Cad

Bbq Последние модели Коллекция моделей 3D Cad Grabcad Community

Autocad Outdoor Living Furniture

Cadblocksfree Cad Blocks Free

Grill Последние модели Коллекция 3d Cad Grabcad

Autocad Чертеж планировки кухни Cadbull

2d Cad Вентиляционный вентилятор Cadblocksfree Cad Blocks Free

Уличная мебель Cad Blocks Free Все о мебели

Принадлежности для бара и оборудование Dwg Бесплатные блоки Cad Скачать

Планы для загрузки

Планы для садовой мебели Cad

Crown Verity Mbi 30i Hotel Series 30 Hotel Island Bbq Grill Lp

Уличная мебель Cad Blocks 2020 Home Com forts

Hut Break In Autocad Скачать Cad Free 255 85 Kb Bibliocad

Kitchen Cad Blocks Тысячи файлов DWG Раковины Кухонная техника

Чертеж барбекю на Paintingvalley Com Изучите коллекцию

Backyard Grill 24 Charcoal Bbq в разобранном виде

Of Nella Online Drawing

Of Nella Online Планировка кухни Cadbull

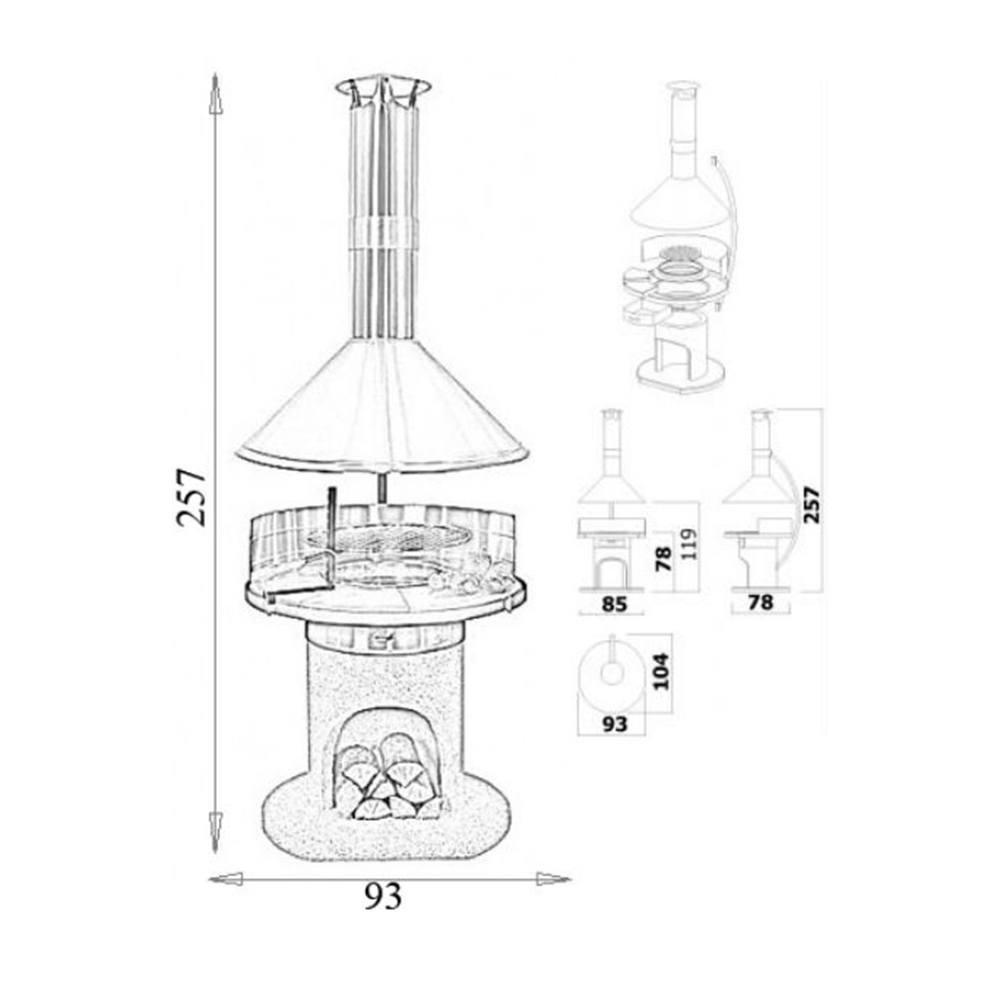

Размеры барбекю в см

Гриль для барбекю в Autocad Cad Скачать 147 88 Kb Bibliocad

Cadblocksfree Cad Blocks Free

Бесплатная загрузка 2d CAD-чертеж кухонной платформы Elevation Autocad

Коллекция чертежей для барбекю

Коллекция рисунков для барбекю

Dcs Bgc30 Bq Cad1 30 30-дюймовый газовый гриль на тележке Cad

Autocad Уличная жилая мебель

Cadb locksfree Cad Blocks Бесплатно

Документация по продукту

Электрические схемы

24-дюймовые модели гриля

Модели с грилем 27 дюймов

Модели с 30-дюймовым грилем

Модели с грилем 36 дюймов

Модели с решеткой 42 дюйма

Модели с решеткой 54 дюйма

Профессиональные грили SMART

Профессиональные грили

Профессиональные встраиваемые грили

Профессиональные отдельно стоящие грили

Профессиональное хранилище

Профессиональная вентиляция

Седона от Lynx Grills

Седона от Lynx Ventilation

Острова Седона

Sedona от Lynx Встраиваемые грили

Sedona от Lynx Отдельностоящие грили

Седона Хранилище

Специальная кулинария

Холодильное оборудование

Раковины и стойки для коктейлей

Наружное отопление

Классические шкафы / хранения

Шкафы / складские помещения Ventana

Комплекты электрических и силовых адаптеров

Шкафы / складские помещения

Детали предыдущего года для Lynx Professional

Все модели профессиональных грилей

Flametrak

Грили All-Trident

Куртки утепленные

Бар и гриль | Смитсоновский музей американского искусства

Джейкоб Лоуренс нарисовал Bar and Grill вскоре после прибытия в Новый Орлеан в конце лета 1941 года.Хотя он только что закончил шестьдесят панелей своей эпической серии « Миграция », он имел лишь второстепенные знания о Юге, исходной точке тысяч сельских чернокожих, совершивших великую миграцию в промышленные города городского севера. Юг был новым опытом для молодого жителя Нью-Йорка. Мать Лоуренса была из Вирджинии, его отец из Южной Каролины, поэтому в 1961 году он заметил: «[В 1941 году], если вы не родились на Юге, родителями были ваши родители. В вашей жизни был весь южный колорит; для вас это не было чуждым опытом, даже если вы никогда там не были.”

Bar and Grill показывает интерьер кафе, разделенного стеной от пола до потолка, разделяющей коммерческое пространство на две области: одну занимают белые, а другую — чернокожие. Помимо очевидной сегрегации по признаку расы, изображение также раскрывает статус. Белые клиенты пьют с комфортом, охлаждаясь потолочным вентилятором наверху. Количество фигур, занимающих каждую сторону комнаты, отражало соотношение белого и черного жителей города.

Живя в южном городе, где законодательство требовало, чтобы он ездил на заднем сиденье городских автобусов и жил в расово сегрегированном районе, Лоуренс обнаружил повседневную реальность сегрегации Джима Кроу.Этот опыт проявился в Bar and Grill и других картинах, посвященных тому, что он назвал «жизнью негров в Новом Орлеане».

Несколько картин Лоуренса в Новом Орлеане были представлены вместе с группой панелей из серии Migration на новаторской выставке Negro Art in America, , которая открылась в галерее Эдит Грегор Халперт в Нью-Йорке 8 декабря. 1941 год, день, когда Соединенные Штаты объявили войну Германии и Японии.Шоу имело огромный успех для Лоуренса, которого отметили как черные, так и белые критики. Халперт продолжал продвигать работу Лоуренса, и два года спустя, когда Лоуренс был призван служить стюардом береговой охраны, она убедила его командующих предоставить ему место для студии, чтобы он мог продолжать рисовать.

Смитсоновский музей американского искусства, 2010 г.

Infierno Professional Grills — Grillworks

Infierno X55 и X66 — это ответ для ресторанов среднего размера или для проектов, где ключевой элемент является огонь, но не может включать большую часть меню.Эти грили представляют собой карманные боевые корабли, оснащенные той же сверхмощной системой подъема с цепной и зубчатой ​​передачей X-системы, верхними площадками для отдыха, задней пожарной клеткой, сменными поверхностями для приготовления пищи (четыре секции на двух подъемных рамах) и полной шириной гриля. как их старшие братья и сестры. Выстроенные в очередь, как в José Andrés Bazaar Meats, парочка из них действительно может поразить зрителей (см. Раздел с фотографиями клиентов). Оба Infiernos также могут быть оснащены крышкой Blanco Cap, что увеличивает возможность копчения. Вы можете загрузить Техническое руководство по установке и использованию X88 и X66 / X55 здесь.

Система Grillworks X, другими словами:

Система Infierno X представляет собой запатентованную сверхмощную систему приготовления с регулируемым подом. В основе этого — уникальная приводимая одной рукой цепная передача с коленчатым колесом, которая поднимает и опускает бесконечное количество поверхностей гриля над профессиональным очагом. В дополнение к простой механике работы, система X включает в себя контрольный звуковой и визуальный индикатор высоты Grillworks, который позволяет поварам на активной линии сообщать друг другу идеальные уровни приготовления.Живой огонь на открытом очаге часто является больше искусством, чем наукой, поэтому эта система может сократить разрыв в обучении между опытным поваром и новичком в этой дисциплине.

И мы понимаем, что наши системы — это сцены, на которых повара выступают перед гостями, поэтому визуальные эффекты системы X не имеют себе равных по завершению, присутствию и драматичности.

В линейке Infierno система X интегрирована в наши флагманские агрегаты с выкатным подом. Подъемные механизмы защищены от воздействия очага, в то время как элементы, важные для работы повара, и глаза гостей открыты для всеобщего обозрения.Подобно отображению работы швейцарских часов или двигателя итальянского спортивного автомобиля, механика Infiernos в сочетании с разводимыми в них кострами призвана удивлять глаз, в то время как их шеф-повар поражает палитрой. И мы понимаем, что каждая концепция с приводом от огня отличается по цели и масштабу, поэтому Infierno X имеют модульную конструкцию, что позволяет дизайнерам создавать свой собственный набор очагов, духовок, грилей, грилей или подвесных станций, не беспокоясь о постройке ограждения или остановке. Готовые решения.Есть идея, которую мы не предлагаем? Grillworks полагается на вдохновение шеф-повара, чтобы поддерживать передовые исследования и разработки, поэтому мы приветствуем полу-нестандартные, нестандартные и даже сумасшедшие — на самом деле особенно сумасшедшие — видения X.

Infierno X240 Tigre, Infierno X166, Infierno X100, Infierno X88 и X66 завершают это семейство флагманов.

Технические характеристики

РАЗМЕРЫ ВЫРЕЗА

Размеры
• Delta Heat Cutout PDF

ВСТРОЕННЫЕ ГРИЛИ PREMIER

• DHBQ26-D: 26 ″ гриль Delta Heat Premier PDF CAD
• DHBQ32-D: 32-дюймовый гриль Delta Heat Premier PDF CAD
• DHBQ38-D: 38 ″ гриль Delta Heat Premier PDF CAD

ВСТРОЕННЫЕ ПРИНАДЛЕЖНОСТИ ДЛЯ ПРИГОТОВЛЕНИЯ

• DHSB1D-C: Односторонняя горелка Delta Heat PDF CAD
• DHSB2-C: Двухсторонняя горелка Delta Heat PDF CAD

КУРТКИ ИЗОЛЯЦИОННЫЕ

• DHIJ26: Теплоизолирующая куртка Delta 26 дюймов PDF CAD
• DHIJ32: Теплоизолирующая оболочка, треугольник 32 ″ PDF CAD
• DHIJ38: Теплоизолирующая куртка, треугольник 38 ″ PDF CAD

ОСНОВАНИЯ ДЛЯ ГРИЛЯ СВОБОДНО

• DHPB26: Основания для гриля Delta Heat 26 дюймов PDF CAD
• DHGB32: Основания для гриля 32 ”Delta Heat PDF CAD
• DHGB38: Основания для гриля Delta Heat 38 дюймов PDF CAD

ВСТРОЕННЫЕ ПРИНАДЛЕЖНОСТИ

• DHOR20: 20-дюймовый уличный холодильник Delta Heat PDF CAD
• DHCD30-B: 30-дюймовый ящик-охладитель Delta Heat PDF CAD
• DHOC15D: 15-дюймовый капельный охладитель Delta Heat PDF CAD
• DHOS15: Встраиваемая мойка Delta Heat 15 дюймов PDF CAD
• DHTD18-B: Выдвижной ящик для мусора / сжиженного газа Delta Heat PDF CAD
• DHTD18T-B: Одинарный высокий выдвижной ящик для мусора / сжиженного газа Delta Heat PDF CAD
• DHTD182T-B: Двойной высокий выдвижной ящик для мусора / сжиженного газа Delta Heat PDF CAD
• DHTC: Лоток для мусора Delta Heat PDF CAD
• DHPT15-B: Держатель для бумажных полотенец Delta Heat 15 дюймов PDF CAD

ДОСТУПНЫЕ ДВЕРИ И ЯЩИКИ

• DHAD22L-C: Дверь с левыми петлями Delta Heat с одинарным доступом, 22 дюйма PDF CAD
• DHAD22R-C: Распашная 22-дюймовая дверца для простого доступа Delta Heat, правая PDF CAD
• DHAD16L-C: Дверь с левыми петлями Delta Heat, 16 дюймов, одинарный доступ PDF CAD
• DHAD16R-C: Распашная 16-дюймовая дверца Delta Heat с правой петлей PDF CAD
• DHAD18L-C: 18-дюймовая распашная дверца Delta Heat с левыми петлями PDF CAD
• DHAD18R-C: 18-дюймовая распашная дверь Delta Heat с правой петлей PDF CAD
• DHAD24L-C: Дверь с левыми петлями Delta Heat для простого доступа, 24 дюйма PDF CAD
• DHAD24R-C: Распашная дверь Delta Heat с правой петлей, 24 дюйма, одинарного доступа PDF CAD
• DHAD26-C: Двери двойного доступа, 26 дюймов, Delta Heat PDF CAD
• DHAD30-C: Двери двойного доступа, 30 дюймов, треугольник PDF CAD
• DHAD32-C: Двери двойного доступа, 32 дюйма, Delta Heat PDF CAD
• DHAD36-C: Двери двойного доступа, 36 дюймов, Delta Heat PDF CAD
• DHAD38-C: Двери двойного доступа, 38 дюймов, Delta Heat PDF CAD
• DHAD42-C: Двери двойного доступа, 42 дюйма, Delta Heat PDF CAD
• DHSD132-B: Двойные 13-дюймовые ящики для хранения Delta Heat PDF CAD
• DHSD133-B: Тройные 13-дюймовые ящики для хранения Delta Heat PDF CAD
• DHDD302-B: Комбинированная дверь Delta Heat 30 дюймов и два ящика PDF CAD
• DHDD303-B: Дверь Delta Heat, 30 дюймов, комбинированный блок с тремя ящиками PDF CAD
• DHDD362-B: Дверь Delta Heat, 36 дюймов, комбинированный блок с двумя ящиками PDF CAD
• DHDD363-B: Комбинированный блок с дверью 36 дюймов и тремя ящиками Delta Heat PDF CAD

Планы барабанного гриля

Из этого туториала по сборке барабанного гриля вы узнаете, как легко построить 55-литровую бочку для барбекю.

Для создания этой сборки вам потребуется опыт и инструменты, необходимые для сварки и резки металла.

Вы можете найти стальные бочки на 55 галлонов бесплатно или по небольшой цене, выполнив поиск на Craiglist.org или заглянув на свалку металлолома. Кто-то всегда хочет избавиться от этих вещей.

Также убедитесь (я имею в виду 100%), что ствол, который вы используете, был тщательно очищен от всех опасных материалов внутри и снаружи перед тем, как резать или сваривать его.

Необходимые материалы:

• Стальной барабан на 1–55 галлонов (ПИЩЕВОЙ СОРТ).
• 11 футов горячекатаной стальной квадратной трубы: 1 дюйм X 1 дюйм X 0,12 дюйма (калибр 11).
• 38,5 футов горячекатаной плоской стали: ¼ ”X ¾” X 38,5 ”.
• Деревянный дюбель диаметром 1-1 / 2 дюйма, 4,5 дюйма.
• 1 — Болт с шестигранной головкой ¼-20 X 5-1 / 4 ”LG SS.
• 1 — Гайка желудя ¼-20 SS.
• Петли двери 2–3 x 2 дюйма для монтажа на поверхность.
• Листовой металл с алмазным расширением 1–24 дюйма X 3/4 дюйма X 8,5 дюйма.


Отдельные листы:

Как построить барабан-гриль на 55 галлонов за 10 довольно простых шагов!

Шаг 1: Разметьте стальной барабан на четверти и вырежьте четверть секции.

Шаг 2: Вырежьте всю металлическую заготовку для этого проекта в соответствии с приведенным выше чертежом листового металла.

Шаг 3: Отрежьте два рычага ручки гриля нужной длины и просверлите отверстие в каждой части в соответствии с рисунком.

Шаг 4: Отрежьте фактическую ручку барабанной решетки до нужной длины и просверлите отверстие, как показано на чертеже.

Рычаг ручки гриля:

Ручка гриля:

Шаг 5: Вырежьте листовой металл с алмазным расширением в соответствии с чертежами ниже: основная решетка, решетка полки и две решетки полки 2.

Решетка:

Решетка для полок 1:

Решетка для полок 2:

Шаг 6: Теперь сварим каркас барабанной решетки.Соберите все детали из вырезного листа выше и разложите их на сварочная поверхность.

Положение четырех частей FC-2 и двух частей FC-5 и закрепки приварите эти детали на месте в соответствии с чертежом под названием «DG Frame» , который находится ниже.

Установите две части FC-2, две части FC-4 и приварите их прихваточным швом в соответствии с чертежом под названием «DG Frame ».

Соберите обе сварные детали, четыре детали FC-6 из отрезного листа, решетку полки и две решетки полки 2 и поместите их на сварочную поверхность.

Приварите эти детали прихваточным швом в соответствии с чертежом под названием «DG Frame Welds» под иллюстрацией.

Сварные швы рамы DG:

Свяжите рисунки сварных конструкций ниже с этой таблицей.

data-ad-format = «horizontal»>

Дважды проверьте все соосности и завершите сварку.

Шаг 7: Соберите большую часть стального барабана и две части FC-1, две части FC-3 и решетку. Поместите их на сварочную поверхность.

Приварите эти детали прихваточным швом в соответствии с чертежом под названием ‘DG Welds ‘ и ниже на рисунках.

Дважды проверьте все соосности и завершите сварку.

Сварные швы DG:

Сделайте перекрестную ссылку на сварные детали, показанные ниже, с этой таблицей.

Шаг 8: Соберите небольшую часть стального барабана и две части рукоятки, рукоятку, шестигранный болт LG SS ¼-20 X 5-1 / 4 дюйма и гайку для желудей ¼-20 SS.Затем разместите эти детали на сварочной поверхности.

Приварите прихваточными швами ручки рукоятки на месте в соответствии с прилагаемым чертежом под названием «DG Top Welds» , который находится ниже.

Закрепите рукоятку на рычагах с помощью болта.

Дважды проверьте все соосности и завершите сварку

DG Top Welds:

Сделайте перекрестную ссылку на сварные детали, приведенные ниже, с этой таблицей для сборки ручек крышки гриля.

Шаг 9: Соберите детали для DG Welds и DG Top Welds вместе с обеими петлями.

Установите эти детали на место и приварите их прихваточным швом в соответствии с рисунками под названием «DG Welds» выше.

Убедитесь, что дверная петля в сборе работает правильно.

Двойная проверка центровки и завершение сварных швов.

DG Top Welds:

Сделайте перекрестную ссылку на сварные детали, показанные ниже, с этой таблицей.

Шаг 10: Соберите и завершите сварные детали для сварных швов барабанной решетки и рамы барабанной решетки и поместите решетку поверх рамы в соответствии с рисунком под названием «Барабанная решетка на 55 галлонов» ниже и закрепите прихваточным швом.Проверьте центровку и приварите.

Барабанный гриль на 55 галлонов!

Пожалуйста, дайте мне знать ваши отзывы об этом проекте по сварке барабанной решетки. Я знаю, что следить за этим непросто, потому что это веб-страница. Однако у нас есть 20-страничный набор планов, которым легче следовать, потому что это PDF-файл, и вы можете их распечатать. Также для каждой сварной детали есть немного больше деталей.

Пожалуйста, поделитесь, если вы думаете, что это был хороший урок. Спасибо!

data-ad-format = «horizontal»> .
