Как выполняется проектирование винтовой лестницы

Очень часто в загородном доме небольшой площади, или в квартире с двумя уровнями, можно встретить красивые и компактные винтовые лестницы. Здесь это может быть единственным средством, позволяющим человеку попасть на второй этаж.

Однако и в большом просторном доме, такая конструкция может стать альтернативой парадному входу, мостиком, который связывает жилые комнаты на разных этажах между собой. Статья подскажет, как выполнить проектирование винтовой лестницы, для установки в своем доме.

Лестница на второй этаж в своем доме

Содержание статьи

• Типы
• Выбор проекта конструкции
  • Материал конструкций
• Проектирование металлической винтовой лестницы
  • Расчет спиральной лестницы
  • Размеры проема

Типы

Перед тем, как спроектировать сооружение, стоит познакомиться с ее видами, вариантами дизайна.

Это могут быть:

• Традиционные деревянные конструкции;
• Основательные каменные сооружения;
• Ажурные кованые изделия;
• Экзотические варианты из прозрачного стекла;
• Изделия из яркого пластика.

Несмотря на такое разнообразие дизайна винтовых лестниц, по конструкции они могут быть одними из четырех основных типов, представленных в таблице:

Тип	Особенность
Опора ступеней на стойку и стену	В этом случае, клинообразные ступеньки опираются узким концом на центральную стойку, изготовленную из дерева, камня, металла, а широким на окружающие стены.
Консольное крепление ступеней	Это отдельно стоящие винтовые лестницы, у которых ступени крепятся консольно на монолитной опорной стойке.
Без опорной стойки	В такой конструкции, опорами для ступеней являются косоуры или две спирально изогнутые тетивы, плавно переходящие в перила. Это изысканная, очень красивая, но и наиболее сложная при изготовлении.
Толстостенная стальная труба, для крепления ступенек	Разновидность, у которой центральный опорный стержень, изготовленный, как правило, из толстостенной стальной или асбоцементной трубы диаметром минимум 50 мм. Это чаще всего встречающаяся, традиционная лестничная конструкция, достаточно простая в изготовлении элементов, монтаже и надежная в эксплуатации.

Для изготовления и монтажа своими руками, оптимальными вариантами являются металлическая или деревянная конструкции.

Выбор проекта конструкции

для маленьких проемов

Перед началом сооружения конструкции, следует правильно выбрать проект. Он может быть типовым или индивидуальным.

Плюсом последнего является то, что заказ делается у выбранного архитектора, который сможет воплотить в жизнь любые ваши идеи, внося профессиональные поправки.

Совет: Выбирая  персональный проект, можно быть уверенным, что такой конструкции  лестницы больше нет ни у кого. Но следует иметь в виду, что цена его будет довольно высокая, и нет гарантии, что изделие будет именно таким, как вы ожидали.

Если сооружается в доме  лестница, проект выбирается типовой, ситуация будет немного иная:

• Такая лестница в квадратном проеме или круге, уже где-то монтировалась, и в проект были внесены все поправки, с учетом обнаруженных недостатков;
• Сооружение по типовому проекту стоит значительно дешевле персонального;
• Минус типовой конструкции только в том, что вы не единственный обладатель, но это не так страшно. К тому же, в любой типовой проект, при желании, можно внести небольшие изменения.

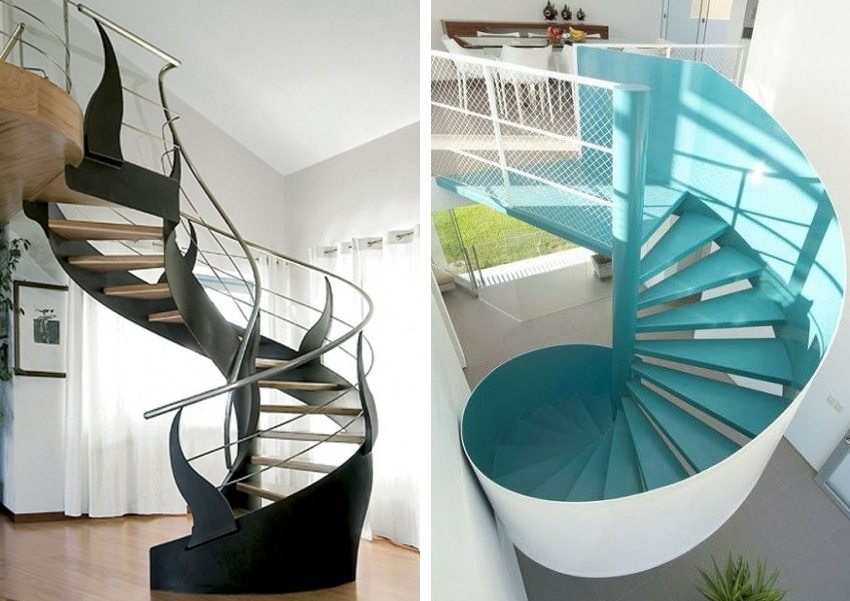

На фото можно увидеть несколько проектов.

Чтобы более наглядно представить, какие бывают конструкции лестниц, стоит познакомиться с видео в этой статье.

Материал конструкций

Прежде, чем приступить к проектированию конструкции, следует определиться с материалом для ее изготовления.

Обычно для устройства лестницы в своем доме, центральная стойка выполняется:

• Из металлической толстостенной трубы большого диаметра, что объясняется необходимостью обеспечить элементу высокую прочность, надежность и устойчивость к существенным нагрузкам;
• Из древесины. В этом случае, материал должен быть прочным, из качественной породы дерева, которое было правильно высушено и предварительно подготовлено.
• Из кирпича или бетона и натурального камня.

После выбора материала для центральной стойки, определяется материал для изготовления ступенек и перил:

• Для перил лучше применять качественную древесину, обладающую привлекательным внешним видом и уникальной, неповторимой фактурой.
• Для этого выбираются твердые породы дерева, обладающие большим сроком службы. Можно изготовить металлические перила, особенно красиво смотрятся конструкции из художественной ковки.
• Отличное решение для любого интерьера — сочетание разных материалов, что позволит получить необычное и оригинальное ограждение лестницы.

Остальные элементы можно изготавливать из любых материалов, обладающих высокой прочностью и стойкостью к всевозможным, достаточно сложным нагрузкам.

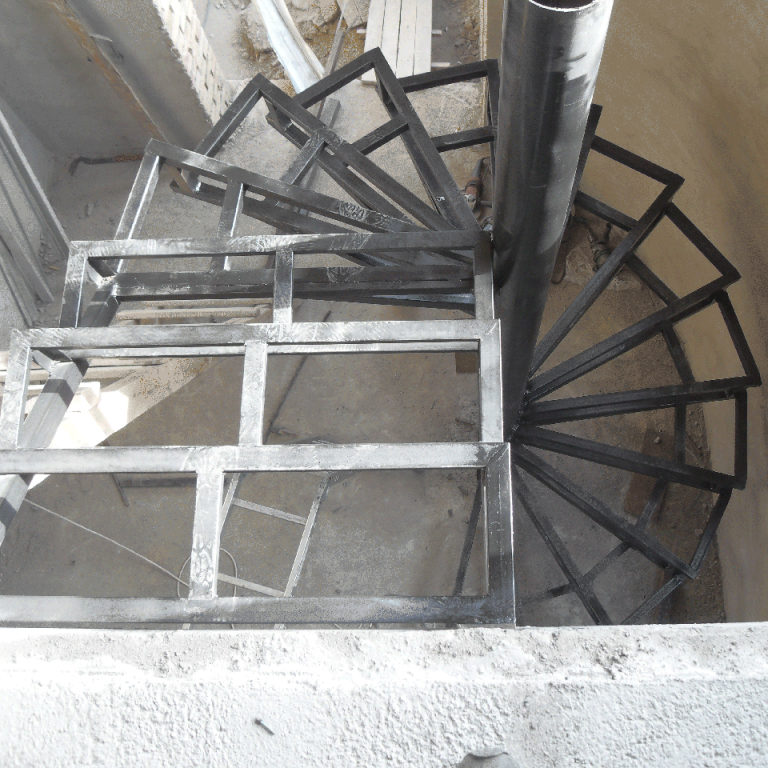

Проектирование металлической винтовой лестницы

Устройство лестничного марша и проем

Проект дома с лестницей включает такие пункты:

• Выбор места для установки конструкции.

Совет: Нельзя лестницы устанавливать в местах, где имеются критические перепады температуры.

Металл очень хорошо проводит тепло. Из-за этого не рекомендуется монтировать лестницы на улице и в котельной, где летом – жарко, зимой – слишком холодно;

• Расчет проема для лестницы;
• Разработка чертежей с выбранным типом конструкции, с указанием глубины и высоты шага, ширины ступенек;
• Подготовка материала. Плоскость ступенек предпочтительнее сделать деревянной, что позволит разгрузить конструкцию, а по ступенькам приятнее будет ходить. Самый выгодный вариант – использование стального листа толщиной 4 мм, из него изготовить все детали.
• Указать необходимые инструменты для монтажа конструкции. Для этого необходимы: болгарка, сварочный аппарат, дрель и перфоратор, дюбеля и анкера, гаечные ключи, рулетка и уровень.

Расчет спиральной лестницы

Проект лестницы для дома включает выбор и расчет размеров основных параметров:

• Н — высота лестницы от пола до толщины перекрытия второго этажа;
• Н1 — высота витка лестницы или расстояние, на которое человек поднимается на одну спираль. Эта величина должна быть минимум 2 метра. При меньших значениях при подъеме человек будет ударяться головой о верхние ступеньки лестницы;
• h — высота шага, его оптимальное значение в пределах 120 до 220 мм;
• h2 — глубина ступеньки. Широкая ее часть должна быть от 250 мм до 400 мм, узкая -минимум 100 мм;
• R — наружный радиус лестницы;
• R1 — величина радиуса подъема. Эта линия находится от края на 1/3 от размера основного радиуса. При расчетах эта величина является наиболее важной. В этом месте ширина ступенек должна быть наиболее удобной;
• r — внутренней радиус опоры;
• w — угол подъема лестницы.

Схема по расчету лестницы

Инструкция по расчету размеров параметров:

• Зная высоту лестницы, ширину ее марша и угол подъема, рассчитывается длина конструкции, число ступенек и глубина проступи;
• Число ступенек определяется делением высоты изделия на высоту одной ступеньки;
• Длина конструкции по линии основного подъема рассчитывается по формуле: L= 2π х R1, здесь R1=2/3R;
• Полученная величина делится на число ступенек, для определения их глубины.

Размеры «Каскад»

Размеры проема

Оформление проема

Важную роль при проектировании конструкции, играет правильно выбранный размер проема для лестницы. Через него производится вход на верхний этаж дома.

Существует несколько нюансов, которые следует учитывать при проектировании конструкции: ее диаметр и размеры проема в перекрытиях между этажами. При передвижении вниз или вверх, человек свободно должен проходить по лестнице, и не задевать потолочные балки.

При этом:

• Оптимальный диаметр проема, который необходим для устройства  лестницы, составляет от 1,2 м до 2 м;
• Следует учитывать, что двигаясь человек должен опираться на перила. Чтобы избежать получения травм, необходимо определенную часть ограждения вывести за пределы проема и заканчивать его на верхнем ярусе, что требует дополнительного пространства;

Совет: Для удобного пользования лестницы следует выбирать диаметр проема 2 метра. Минимальный проем для лестницы не должен быть меньше 1,2 метра.

• При большой площади под проем, с диаметром лестницы более 3 метров, целесообразно выбирать проект с маршевой лестницей.

Совет: Какой бы вид не имела  лестница, размеры проема и всех элементов самой конструкции, подгоняются индивидуально к конкретному месту установки. При этом необходимо максимально точно рассчитать все возможные параметры, что позволит к минимуму свести отклонения и погрешности при сборке изделия.

Проектирование винтовых лестниц – это достаточно сложный конструкторский проект, требующий определенных знаний при разработке чертежей и монтаже конструкции на месте. Чтобы обеспечить безопасность при эксплуатации винтовой лестницы, стоит все работы поручить специалистам.

Проектирование винтовой лестницы, лестницы на больцах, лестницы на подвесах в СПб

Наш опыт говорит, хоть лестница и является одним из основных интерьерных решений и объектом повышенной опасности, но проектируется по остаточному принципу.

Выполняя проект лестницы, мы учитываем, что плоскости стен выполняются с неким искажением, не имеют 90 градусного угла сопряжения, а так же то, что высотная отметка лестницы, в процессе выполнения отделочных работ может измениться. Лестница имеет несколько параметров установочной регулировки, которые позволяют установить ее правильно и прочно.

Лестницы на больцах и на подвесах – это лестницы, занимающие меньше места, чем привычные лестницы на косоурах или тетивах. Под больцевые лестницы не требуется специально подготовленное основание, т. к. нагрузка распределена. Их можно ставить в помещение с уже готовой отделкой. В процессе установки позволяют исправить отклонения от расчётных отметок, которые возникли в результате ремонта. Поэтому лестницы на больцах, по нашему мнению, лестницы наиболее удобно встраиваемые в планировку.Для правильного проектирования лестниц на больцах необходимо знать основные принципы расчета лестниц. Заказывая лестницу, Вам не обязательно самим становиться проектировщиком.

Но с основными принципами проектирования лестниц ознакомиться будет не бесполезно.

При расчете лестниц в строительстве опираются на документ, который так и называется – «Строительные нормы и правила» и ГОСТы. СНиПы рассматривают различные вопросы, связанные с расчётом лестниц. Безопасность эксплуатации, противопожарные нормы, эвакуацию людей и т. д. Мы же изложим основные принципы проектирования. Нужно понимать, что удобство эксплуатации и безопасность взаимосвязаны.

Рассмотрим первое понятие — угол подъёма. Считается, что удобный угол подъёма 30-45 градусов от горизонта. Всё, что больше — слишком круто (критично), меньше – больше годится для пандусов. Теперь введём новое понятие – средняя линия. При проектировании лестниц под понятием средней линии понимается условная линия, по которой человек идёт по лестнице. Если посмотреть на принципы проектирования лестниц в Европе и США, то можно увидеть, что европеец и американец ходят по лестницам по-разному 🙂 Но это, конечно, не так, просто проектирование это не наука, оперирующая точными понятиями. Это в какой-то мере творчество, которое опирается на научные исследования. А разница определяется не только различным подходом, но и эргономикой, связанной с человеком такими параметрами, как рост, высота и ширина шага. Эти понятия мы с вами тоже рассмотрим, но чуть позднее.

Средняя линия — Вам нужно замерить высоту от полу нижележащего этажа до пола вышележащего этажа. При необходимости внесите коррективы, связанные с толщиной напольного покрытия. Т. к. при расчёте нам необходим размер в так называемых чистых отметках. Эта высота- катет нашего треугольника. Теперь отложим гипотенузу с углом в пределах 30-45 градусов. Для начала отложим 33. И угол удобный, и число неплохое. Померим длину второго катета (проекцию наклонной линии). Вот и наша средняя линия. (уклон можно подсчитать и по другому. По соотношению 1:2, 1:1.75) Теперь наша задача уместить получившуюся линию в плане помещения, там, где нам хотелось бы поместить лестницу, и там, где проектировщик этого явно не ожидал. Он проектировал лифт, а вам захотелось лестницу. Вот и продолжим наш проект, где приступаем к выбору типа лестницы.

Напомним, какие типы лестниц существуют

• Лестницы прямые (маршевые).
• Лестницы с поворотом«L»-образные (чаще с поворотом на 90 градусов).
• Лестницы с 2-мя поворотами «П»-образные (180 градусом).
• Лестницы винтовые.

Размещаем нашу среднюю линию по выбранному типу лестницы. Но скоро вы уже сами уведите, что тип лестницы, как и дороги, увы, выбираем не мы, а скорее они нас. Самая удобная лестница прямая. И дальше с увеличением количества поворотов уменьшается и удобство. Заканчивая винтовой лестницей, которая можно сказать сплошной поворот. Это самая неудобная лестница. И её можно рекомендовать как лестницу дополнительную или если другой вариант не подходит.

Теперь о ширине лестничного марша. Нормальная ширина лестничного марша между 800 и 1000 мм. При 800 мм. может пройти один человек, а при 1000 мм. могут разойтись 2. Проектируя лестницу, помните о дверях, расположенных поблизости и о том, что бы открываясь, они вас не сталкивали с лестницы Не забудьте и про мебель. Она бывает не только надувная. Здесь мы напомним, что лестницы на больцах,которые мы Вам предлагаем, являются не только прочными и красивыми, но позволяют их разобрать, как частично, так и целиком. А потом также аккуратно собрать. Есть ещё ряд аспектов, но мы рассматриваем сейчас основные.

Следующий аспект проектирования, которого мы коснёмся – проступь и высота ступеней. Проступь это вид ступени в плане сверху, высота ступени – это высота между верхними плоскостями нижележащей и вышележащей ступени. Эти параметры непосредственно связаны, как об этом говорилось выше, с удобством шага человек. Так что бы ступать не слишком широко, но и не семенить. Не поднимать ногу высоко, но и не частить шаг. Удобно подниматься и самое главное спускаться. Считается, что удобная высота подъёма при движении по вертикали 300-320 мм. , а средняя длина шага – 600-640 мм. Т. к. при наклонном движении длинна шага распределяется между двумя ступенями, то удобная ширина ступени принимается для половины шага, т. е. 300-320 мм. А высота принимается оптимальной в пределах 150-160 мм. И общее правило следующее, чем круче лестница, тем уже ступеньки и наоборот, чем лестница положе, тем ступеньки длиннее.

Первая ступень, с которой мы начнём, на самом деле отнюдь не первая, а скорее последняя, но рассчитывать ступени мы начнём с верхней ступени. Верхнюю ступень мы расположим на высоте этажа вровень с чистым полом и для экономии длинны средней линии сделаем её короткой, 150 мм. Следующее правило расчета лестницы, которое мы применяем – все ступени в пределах одного лестничного марша должны быть одного размера по ширине и по высоте. При ходьбе по лестнице у человека вырабатывается моторика движения, одинаковость шага. И оступиться сложнее. Поэтому расчёт, как и последующая сборка лестницы, должны выполняться очень точно.

Расчет размеров ступеней производим согласно следующей формуле: Удвоенная высота подступенка Ь и ширина проступи а должны быть равны среднему шагу человека — 2Ь + a = 57—64 см. В некоторых случаях пользуются более простым расчетом, согласно которому сумма размеров ширины проступи и высоты подступенка должна равняться 450 мм (300+150, 270+180, 250+200), т.е. с = a+b = 450-460 мм. Эта формула называется формулой безопасности, а изготовленная по такому расчёту лестница считается безопасной.

Практика показала, что лучше всего ширину проступи принимать в пределах 280—-300 мм, но не менее 25 см, а высоту подступенка — 14—17 см, но не более 20 см. Ширину ступени можно увеличить, если одна ступень нависает над другой. Но этот приём работает только при подъёме. Ещё одна формула, по которой рассчитывается лестница – формула удобств. Считается, что лестница является наиболее удобной при соотношении а — b = 120. Количество ступеней в пределах одного марша рекомендуется принимать нечетным и не больше 18. К сожалению, не всегда получается спроектировать лестницу по этим формулам, но к этому надо стремиться.

Следующие, что мы рассмотрим, это поворот лестницы и как он выполняется. Наиболее безопасный поворот осуществляется по забежным ступеням. Ширина ступеней, по средней линии забежных ступеней исходя из выше изложенного, должна быть одинакова и равна ширине ступеней прямого участка лестницы. Узкая часть ступени не должна быть меньше 150 мм. Рассчитав ступени, следует проверить высоту до потолка вышележащего перекрытия. Чтобы от верхней плоскости ступени до потолка или любого выступающего элемента было не менее 2000 мм. И человек даже высокого роста мог пройти безопасно. Часто приходится идти на компромисс, и изменяя среднюю линию, увеличивать высоту ступеней, уменьшая проступь, увеличивая крутизну лестницы.

Проектируя лестницу, мы познаём искусство возможного!!!

Расчет винтовой лестницы на второй этаж с примером, чертеж и размеры

Компактная винтовая лестница становится привычным интерьерным решением для загородных домов. Эта изящная конструкция украсит любое помещение и поможет сохранить полезную площадь в строениях с ограниченными габаритами.

Содержание

• Расчет высоты ступеней и их необходимого количества
• Расчет длины ступеней и ширины проступи
• Расчет площадки лестницы

Сделать стандартную винтообразную лестницу на второй этаж своими руками вполне по силам любому. Главным условием успешного встраивания данной конструкции в межэтажное пространство является правильный расчет всех параметров изделия.

Расчет винтовой лестницы на второй этаж рекомендуется начинать с выполнения наброска или чертежа, который станет затем пошаговым планом производства этого изделия.

Существует три основных типа винтовых лестничных маршей, который используют для загородных домов:

1. С центральным опорным столбом, к которому различными способами крепят ступени.
2. С креплением ступеней на тетиве без центральной опоры.
3. Комбинированное крепление ступеней на тетивах и опорном столбе.

В зданиях, предназначенных для индивидуального жилья, чаще всего используется первый способ. Дальнейшие примеры расчета винтового лестничного марша будут основываться именно на такой конструкции.

Чертеж винтовой лестницы с нанесенными на него размерами позволит избежать ошибок при монтаже.

Начинают рассчитывать лестничный марш с определения радиуса и длины окружности.

План лестницы сверху выглядит как правильная окружность с диаметром, соответствующим размеру проема в междуэтажном перекрытии. Радиус этого проема принято обозначать буквой R.

Радиус опорной трубы обозначают как R1. Этот размер включает в себя и толщину стенки трубы. Для организации винтовой конструкции рекомендуется использовать стальную трубу диаметром не менее 60 мм и толщиной стенки от 5 мм.

Чертеж лестницы с размерами.

В качестве межступенчатых разделителей, а также для обеспечения крепежа узкого конца ступени, используют отрезки труб с большим диаметром, чем диаметр опорного столба и высотой равной высоте ступеней.

На следующем этапе необходимо посчитать число оборотов лестницы. Если марш делает два полных оборота (n=2), это соответствует 720 градусам, которые обозначают у.

Выполняя расчет числа оборотов, необходимо учитывать оптимальную высоту для свободного прохода человека. Она должна составлять 185-190 см, что позволит не ударяться головой о верхние ступеньки.

Например, при высоте от пола первого этажа до пола второго этажа 5 метров и числе оборотов n=2, высота между оборотами лестничного марша будет 2,5 метра. Что вполне достаточно.

Если высота этажа не позволяет выполнить полный оборот, для дальнейших расчетов в формулах используется значение в долях от целого оборота. Например: 2/3n, 3/4n.

Для вычисления длины внешней окружности необходимо использовать формулу: L=2*3,14*R*n. Если R=1 м, то L=2*3,14*1*2=12,56 м.

Необходимо понимать, что передвигаться по лестнице человек будет не по внешнему краю, а примерно посередине ширины ступеньки. Для того, чтобы понять, как рассчитать среднюю линию ступенек винтовой лестницы, следует помнить, что для спиральных лестниц нужно брать расчетное расстояние 2*R/3.

Таким образом, получаем еще одну величину – длину окружности пути движения человека (I). Ее можно рассчитать по формуле: I=2*3,14*(2*R/3)*n, что в нашем случае составляет: I=2*3, 14*(2*1/3)*2=8,37 м.

Расчет высоты ступеней и их необходимого количества

Как рассчитать ступени винтовой лестницы? Следует замерить высоту от поверхности пола первого этажа до потолка (h2) и добавить толщину междуэтажного перекрытия из бетона или дерева (h3). Допустим, что высота h2=5 м, а Н2=0,25 м, получается, что общая высота Н=5+0,25=5,25 м.

Нормальными габаритами ступени считаются: высота – не более 20 см, ширина – не менее 27 см, свес – не более 4 см.

Возьмем высоту ступени s=20 см.

Чтобы определить количество ступеней, необходимо высоту этажа разделить на желаемую высоту ступени: х=Н/s=5,25/0,2=26,25 ступеней. Если первую ступеньку сделать на высоте 25 см, оставшиеся ступени будут иметь высоту 20 см, причем последняя, 26 ступенька, будет соответствовать уровню пола второго этажа, т.е. являться площадкой лестницы.

Расчет длины ступеней и ширины проступи

Важным параметром размеров винтовой лестницы в частном доме является длина и ширина ступеней. Так как винтовая конструкция обычно имеет небольшие размеры, необходимо учесть, чтобы человеку было удобно подниматься по ней на второй этаж.

В силу поворотного устройства пролета, сама ступенька для винтовой лестницы имеет неправильную, клинообразную форму с широким внешним концом и узким концом, который предназначен для крепления на опорном столбе.

Расчет размеров ступенек производится поэтапно:

1. Изначально определяется размер самой широкой, внешней части ступеньки (d1), ее выполняют слегка закругленной. Чтобы рассчитать показатель d1, следует разделить внешнюю длину лестницы на количество ступенек: d1=L/x=12,56/26=0,48 м;
2. Чтобы определить ширину проступи в средней линии (d2), в том месте, где будет проходить человек, необходимо использовать длину окружности пути I. Схема расчета остается прежней: d2=I/x=8,37/26=0,32 м. Данная величина вписывается в стандартные размеры ступеней и будет комфортна для перемещения по лестнице;
3. Следующим шагом определяется значение ширины ступени около опорной трубы (d3). Этот показатель зависит от диаметра трубы, но обычно он составляет не менее 10 см;
4. Если ступенька изготавливается с прямым внешним обрезом, для определения максимальной ширины ступени требуется найти угол (а) по формуле: а=y/x=720/26=27,69 градуса. Далее вычисляется максимальная ширина (с) ступеньки: с=2*R*sin a/2=2*1*0,55/2=0,55 м.

Расчетный размер длины ступени (h) определяется от несущей опоры лестницы до внешнего края. Данная величина находится следующим образом: из радиуса проема следует вычесть радиус опоры. R-R1=1-0,065=0,939 м.

Вычисленная длина ступени не превышает одного метра, поэтому для изготовления ступенек можно использовать дерево твердых пород. Если по расчетам выходит, что длина ступени более 1 м, необходимо предусмотреть дополнительные точки опоры для деревянных ступеней, или применять стандартные сварные конструкции из металла. При необходимости перекрытия большого проема, металлические ступени являются оптимальным решением.

После выполнения всех поэтапных расчетов размеров ступеней, можно приступать к их изготовлению, но для точного соблюдения всех параметров, следует сделать чертеж этой детали, особенно в том случае, когда выполнением заказа будет заниматься стороннее лицо или организация.

Расчет площадки лестницы

Радиус площадки обычно чуть меньше радиуса проема, исключение составляет способ возведения винтовой лестницы с балясинами, которые опираются на наружный край ступеней, в этом варианте радиусы совпадут.

Если взять диаметр проема равный 200 см и сократить его на 20 см (часть проступи используемой при ходьбе), то длина ступеньки составит: (200-20)/2=90 см.

Чтобы определить ширину верхней площадки, следует учитывать потери высоты при передвижении по маршу. Каждая ступенька в нашем случае уменьшает расстояние до площадки на 20 см. Соответственно, необходимо рассчитать минимально возможную высоту для начала организации площадки. Если взять средний рост человека в 180 см, то от уровня пола второго этажа, где организуется площадка, до нижней ступеньки будет девять ступеней (180/20=9).

В нашем случае на два полных оборота приходится 26 ступенек, соответственно на один (конечный) – 13 ступеней. Ширина площадки высчитывается по количеству ступеней: 13-9=4. Значит, ширина площадки будет равна ширине 4 ступеней, за минусом отверстия в середине под опорный столб.

Ширина ступени d1 составляет 0,48 м, а значит, ширина площадки составит: 0,48*4=1,92 м, что вполне достаточно для комфортного подъема. Больший размер площадки не позволит в повороте свободно проходить под ней.

Изучив вышеперечисленные методы вычислений, каждый домашний мастер без проблем разберется с тем, как рассчитать винтовую лестницу на второй этаж и самому изготовить все необходимые элементы конструкции. Для более быстрого подсчета можно воспользоваться специальными программами, которые позволяют точно и быстро рассчитать параметры винтового лестничного марша.

Как спроектировать винтовую лестницу шаг за шагом

Изготовленные на заказ винтовые лестницы — это уникальная конструктивная особенность любого дома или коммерческого помещения. Их часто устанавливают в домах, где не хватает места, а обычная лестница невозможна. Имея особую форму и дизайн, они часто становятся популярным объектом дизайна интерьера во многих проектах.

Благодаря нашему опыту даже обычная миниатюрная винтовая лестница может стать Винтовой лестницей Grand Design.

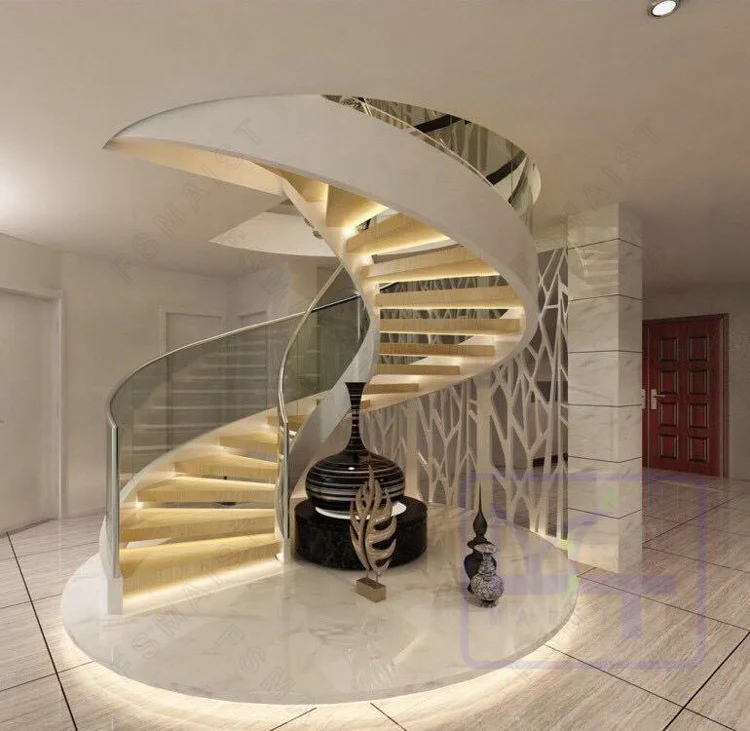

Современный дизайн винтовой лестницы

Наиболее популярным выбором является архитектура винтовой лестницы с круглым основанием, но винтовая лестница с квадратным основанием также является хорошим вариантом, если вы хотите иметь удобную лестницу с современным дизайном.

Винтовая лестница с круглым основаниемВинтовая лестница с круглым основаниемВинтовая лестница с квадратным основаниемКвадратная винтовая лестница

Что касается конструкции, то при проектировании винтовой лестницы необходимо учитывать ряд технических моментов. Действительно, существуют некоторые геометрические правила, которым необходимо следовать и учитывать, чтобы спроектировать винтовую лестницу правильно и с правильными размерами.

С помощью этого руководства по проектированию винтовой лестницы вы шаг за шагом научитесь проектировать (и строить) идеальную винтовую лестницу. Давайте начнем!

• Шаг 1 . Меры по открытию потолка. Открытие винтовой лестницы.
• Шаг 2. Количество шагов на 360 градусов.
• Шаг 3. Измерение от пола до пола . Шаг 4. Определите расположение верхней посадочной площадки.
• Шаг 5. Рисуем винтовую лестницу .
• Шаг 6. Нарисуйте балюстраду лестничной площадки .
• Шаг 7. Проверьте зазор головки.
• Шаг 8. Ознакомьтесь со строительными нормами .

Винтовая лестница со стеклянными перилами

Количество ступеней фактически ограничено этажностью высота (высота лестницы), но и геометрия круглой формы сам. В этой статье мы объясняем, как работают круглые винтовые лестницы. Квадратные лестницы на самом деле немного другие, мы разберемся с этим в другая статья.

Ниже вы найдете несколько полезных указаний, позволяющих определить, сколько ступеней вам нужно на плане винтовой лестницы. Количество ступеней на один оборот (круг 360 градусов) зависит от необходимого вам диаметра винтовой лестницы.

Шаг 1. Размеры проема в потолке

Сначала проверьте размеры проема в потолке (проема лестничной клетки).

Если этаж прибытия лестницы является мезонином, а не проемом винтовой лестницы, вам не нужно проверять это.

Помните, что диаметр винтовой лестницы должен быть на 100 мм меньше потолочного проема. Это делается для того, чтобы можно было легко установить лестницу и чтобы рука могла ухватиться за перила, не касаясь плиты.

Если квадратный проем вашей лестничной клетки, например, 1600 x 1600 мм (или круглого диаметра 1600 мм) диаметр вашей лестницы будет 1500 х 1500 мм (или диаметром 1500 мм).

Шаг 2. Количество шагов на 360 градусов.

Теперь, когда вы знаете диаметр винтовой лестницы, вам нужно узнать, сколько ступеней вам нужно на один оборот в 360 градусов (сумма градусов окружности).

Эта диаграмма Вам поможет.

На чертеже винтовой лестницы диаметром 1500 мм эта таблица говорит о том, что у нас может быть 12 или 13 ступеней на круг. Мы пойдем на 12, так как это даст нам более широкий центр (шаг 30 градусов).

Проступи и подступенки на поворот на 360 градусов

Шаг 3. Как спроектировать винтовую лестницу. Измерение от пола до этажа.

Во-вторых, проверьте размеры этажа и план винтовой лестницы.

Возьмем для примера высоту от пола до пола 2700 мм. Например, это значение необходимо разделить на рекомендуемое значение подъема, которое находится между 220 и 240 мм.

Таким образом, у нас может быть 12 стояков по 225 мм каждый. Число ступеней будет тогда 11 + 1 посадочная площадка.

Стоимость стояков и переходов должна быть проверена в соответствии со строительными нормами вашего региона. Кроме того, ниже мы приводим вам справочную таблицу, в которой перечислены строительные нормы Великобритании.

Винтовые лестницы Строительные нормы Великобритании

Платформа приземления может быть круглой, трапециевидной или квадратной формы. Обычно мы рекомендуем избегать квадратных платформ, так как они может уменьшить зазор головки (см. Шаг 6).

Шаг 4: Определите расположение верхней посадочной площадки.

В зависимости от места, которое у вас есть на выходе с лестницы, вам, безусловно, нужно найти наилучшее место, где разместить посадочную площадку (выход с лестницы).

На изготовленной по индивидуальному заказу винтовой лестнице верхняя площадка может быть разной формы или большего размера, чтобы обеспечить удобный выход по лестнице. Посмотрите эти чертежи винтовой лестницы в качестве примера.

Пользовательская верхняя площадка

Шаг 5. Нарисуйте план винтовой лестницы – расчет конструкции винтовой лестницы

Нарисуйте грубый набросок, чтобы увидеть, где будет входная ступенька. Если вы делаете это вручную, вам нужно начинать с опускающейся посадочной платформы. В противном случае, простой способ — использовать калькулятор лестниц, который вы найдете в Интернете.

Ниже приведен пример популярного дизайна винтовой лестницы.

Лестница: диаметр 1500 мм, высота от пола до пола 2700 мм, 12 подступенков по 225 мм, 11 ступеней +1 лестничная площадка

Вот как будет выглядеть лестница:

Винтовая лестница Наружная

Основные правила рисования наружной винтовой лестницы аналогичны. Внешняя винтовая лестница обычно служит для выхода на балкон, террасу или для входа в дверь на первом этаже. Здесь нет крупных препятствий или стен, поэтому вы можете спроектировать план винтовой лестницы с большим диаметром.

Наружная винтовая лестница

Так как наружная винтовая лестница подвергается воздействию погодных условий, которые могут быть суровыми в некоторых районах, вам обязательно нужно обратить внимание на то, чтобы все части винтовой лестницы были должным образом обработаны и пригодны для их использования. Сталь должна быть оцинкована горячим способом, нержавеющая сталь AISI316, деревянные детали пригодны для наружного использования. Для улицы мы также рекомендуем деревянную винтовую лестницу из тика, ироко или любой другой твердой древесины, нечувствительной к влажности, холоду и жаре.

Шаг 6: Нарисуйте балюстраду лестничной площадки

Балюстрады лестничной площадки для винтовых лестниц

В зависимости от положения лестничной площадки и стены на первом этаже вам необходимо проверить, сколько балюстрады лестничной площадки или ограждения вам нужно для защиты потолка открытие. Если отверстие вашей винтовой лестницы круглое, вам нужна круглая балюстрада. Если он квадратный, вам понадобится прямая конструкция балюстрады.

Шаг 7: Проверьте зазор головки.

Высота винтовой лестницы

Высота в свету под посадочной площадкой называется габаритной высотой, и важно, чтобы она составляла не менее 2000 мм, чтобы избежать ударов головой о край посадочной площадки. Например, если вы используете калькулятор лестницы, он рассчитает эту меру для вас. По строительным нормам также требуется минимум 2000 мм.

Шаг 8: Ознакомьтесь со строительными нормами , чтобы узнать, как спроектировать винтовую лестницу.

Наконец, убедитесь, что все меры соответствуют правилам строительства лестниц в вашем районе, и все готово! Отличная работа!

Для Англии и Шотландии вы можете загрузить полные строительные нормы и правила для винтовых лестниц на веб-сайте британского портала планирования.

Например, если у вас есть какие-либо сомнения относительно дизайна вашей новой винтовой лестницы, свяжитесь с нашей командой сегодня. Мы будем рады помочь вам и предложить наилучшие возможные варианты для вашего дома, отправив первоначальные чертежи и конфигурации винтовых лестниц.

Что касается материалов, используемых при изготовлении, то выбор огромен. Например, если вам нравится классический стиль, вы можете выбирать из различных пород дерева, таких как дуб, бук, орех и другие. С другой стороны, если вы предпочитаете современный вид лестницы, вы можете выбрать сочетание стекла и лестницы из окрашенной стали или нержавеющей стали.

В заключение, Винтовая лестница Цены будут варьироваться в зависимости от выбранного вами материала, металлическая лестница будет наиболее экономичной, а стеклянная винтовая лестница будет самой дорогой. Например, это связано не только со стоимостью самого стекла, но и с технологиями производства изогнутых стеклянных панелей для перил.

Вам нужна дополнительная информация, чтобы принять окончательное решение о новой конструкции винтовой лестницы?

Свяжитесь с нами сегодня

Начать и перейти к действию …

Лестницы Grand Designs – Винтовые лестницы Статьи по теме

51 Дизайн интерьера винтовой лестницы, создающий уникальный изгиб

Нравится архитектура? Следите за нами…

• Подписаться

Часто винтовые лестницы устанавливаются просто как способ решения проблемы ограниченного пространства, поскольку обычно они занимают меньше места, чем прямые. Благодаря своей изогнутой форме они также больше подходят для более централизованного расположения, не вызывая неловкого перерыва в свободно плавной планировке. С учетом сказанного, конструкции винтовых лестниц, которые мы здесь рассматриваем, либо велики по эффекту, либо огромны в своем элегантном современном росте. Мы увидим узкие колеса, которые взрываются цветом, стилем и инновациями, несколько больших спиралей и винтовых лестниц, которые вырезают необычайно красивые и скульптурные силуэты в своем окружении, а также подборку колоссальных подвигов великолепной инженерной мысли.

• 1 |
• Визуализатор: 梦太初

Прикольный каскад. Эта сплошная закрученная белая балюстрада у основания разбивается на бетонный каскад, где кажется, что тяжелые ступени парят абсолютно невесомо.

• 2 |
• Визуализатор: Guliaeva Interiors

Увеличьте температуру, чтобы усилить цвет. Закаленная сталь переливается невероятным оттенком темно-фиолетового цвета с радужными бликами, что превращает эту термообработанную балюстраду в поразительный фокус в приглушенной монохромной обстановке.

• 3 |
• Дизайнер: Ab Rogers Design

Если вы жаждете еще большего количества цветов, сделайте яркую винтовую лестницу более яркой с градуированной радужной отделкой вокруг забежных ступеней.

• 4 |
• Дизайнер: Tetrarc Architects

Выглядящая так, как будто она вырвалась из кружащегося неба картины Эдварда Мунка «Крик», эта художественная лестница произвольной формы украшена привлекательными цветными полосами.

• 5 |
• Визуализатор: Ибрагим Бекири

Рельсы красного цвета. Ярко-красные ступени свисают без подступенков в этой сказочно уникальной винтовой лестнице, которая подвешена над контрастирующим зеленым двором с собственной ступенчатой ​​рамкой. Гармоничная по цвету мебель объединяет рядом поддерживающую палитру.

• 6 |
• Документ-камера: Koj Design

Расплавленное золото. Этот соблазнительный дизайн лестницы капает роскошным расплавленным золотом по залитому светом лестничному проему, где солнечные лучи подчеркивают его великолепно богатый блеск.

• 7 |
• Документ-камера: 梦太初

Подобно первозданной пьесе Пикассо «Девушка с мандолиной», эта абстрактная современная лестница сочетает в себе изгибы с кубизмом прямых закрытых подступенков и коробчатых посадочных площадок.

• 8 |
• Документ-камера: Norman Studio

Слои роскоши. Привлекательная стена или сделанный на заказ книжный шкаф от пола до потолка станут идеальным дополнением к элегантной винтовой лестнице.

• 9 |
• Документ-камера: VizLine Studio

Шикарная раковина улитки. Выемки под этой сказочной винтовой лестницей создают эстетику распутывающейся раковины улитки.

• 10 |
• Архитектор: Rockwell Group
• Визуализатор: Анна Дойникова

Поднимаясь подобно усику выдыхаемого дыма, ветер этой изящной лестницы демонстрируется в дымоходе заманчивого атмосферного света.

• 11 |
• Визуализатор: Лулу Ли

Пышные формы. Мало того, что эта деревянная винтовая лестница отделана искусно обработанными изгибами, прилегающими к ее мезонину, но и мебель для гостиной имитирует ее изящество в пышных силуэтах внизу.

• 12 |
• Документ-камера: Felix Meyer

Чистота встречает сложность в свежей белой минималистской концепции винтовой лестницы.

• 13 |
• Документ-камера: Unemori Architects

Максимально осветите ограниченное пространство с помощью маленькой винтовой лестницы с открытой ступенькой. Эта часть имеет паузу в тонкой балюстраде на полпути, чтобы открыть доступ к частично приподнятой комнате.

• 14 |
• Источник: Hi-Macs

Поворот в сказке. Эта винтовая лестница имеет одну цельную сторону и одну стеклянную сторону, чтобы создать преувеличенный поворот.

• 15 |
• Дизайнер: Jannina Cabal & Arquitectos

Более тугое скручивание. Здесь мы отступаем от свободной спирали к сверхплотному кручению. Глянцевая черная отделка придает изделию драматичности.

• 16 |
• Дизайнер: Di Frenna Arquitectos

Черная матовая извилистая винтовая лестница возвышается над широкой открытой планировкой, демонстрируя полный профессионализм.

• 17 |
• Дизайнер: CCD

Бронзовая красавица очаровывает двухэтажное жилое пространство темным, блестящим очарованием. Стена из стеклянных кирпичей позволяет свету проникать за конструкцию, чтобы еще больше осветить шоу.

• 18 |
• Визуализатор: Дамир Фаттахов

Лестницу караколь с цветными блоками можно получить с помощью контрастных ступеней, которые пересекают направление ветра.

• 19 |
• Дизайнер: Оскар Нимейер

Монументальная модернистская лестница во Дворце Итамарати работы бразильской легенды Оскара Нимейера.

• 20 |
• Дизайнер: The Stonemasonry Company

Созданная из современного французского известняка, это первая в мире отдельно стоящая каменная лестница с углом поворота 320 градусов, построенная The Stonemasonry Company для частного дома в графстве Чешир.

• 21 |
• Визуализатор: Сабраб

Жизнь полна поворотов, так почему бы не ваша лестница? Поручни бродят здесь без балюстрад, чтобы полностью освободиться от этих изгибов.

• 22 |
• Дизайнер: YYDG Interiors

Еще один дизайн с разъединением работает с двумя разными материалами, чтобы подчеркнуть двойные скрученные гусеницы.

• 23 |
• Дизайнер: Joa Interior

Кромки в коробках привлекают внимание к самым широким концам деревянных забежных ворот, благодаря чему лестница выглядит как искусно сделанная мебель.

• 24 |
• Дизайнер: Агентство Hypothesis Design

Ступени. Спуститесь со своей лестницы на вымощенную галькой кровать или, по крайней мере, создайте иллюзию этого с помощью ступенек, пересекающих текстурированный пол, ограниченный подходящим закругленным краем.

• 25 | №
• Дизайнер: Powerhouse Company

Здесь используется другой вид закругленного каменного ложа: каменные плиты обрезаны по оси для создания текстурного контраста. Округлая каменная стена окружает лестничную клетку, чтобы усилить эффект.

• 26 |
• Дизайнер: RT+Q

Создайте приятный акцент. Подсвеченные поручни рисуют ленту согревающего освещения, которая подчеркивает изогнутую лестницу от основания до края.

• 27 |
• Дизайнер: OYO Architects

Идеально отполировано. Сочетание гладкого дерева и полированного камня создает изысканный образ.

• 28 |
• Дизайнер: Tommy Rand

Датский архитектор и застройщик построил дом для себя и своей семьи в Дании, который отличается впечатляющей конструкцией винтовой лестницы, сделанной из ошеломляющих 630 кусков фанеры, вырезанных на станке с ЧПУ.

• 29 |
• Визуализатор: Sipal-Wafai.Architecture

Кривые и внутренние дворы. Открытое ядро ​​так и просится, чтобы его наполнили привлекательным фокусным элементом, так почему бы не сделать его частью собственной архитектуры матери-природы с многоуровневым дизайном двора.

• 30 |
• Документ-визуализатор: Kris Ashley

Эта замечательная комбинация винтовой лестницы и внутреннего дворика утопает в текстурной зелени по всему основанию, чтобы заглянуть сквозь нижние ступени.

• 31 |
• Визуализатор: Пол Кокседж

Притон на полпути. Когда винтовая лестница такая большая, вы можете сделать пит-стоп. Добавьте несколько изящных скамеек, где творческие коллеги могут посидеть и поработать в вдохновляющей обстановке.

• 32 |
• Документ-камера: Адам Клих

Низко висящая люстра добавляет элегантный столб света в центр спирального подъема. Стеклянные балюстрады пропускают свет насквозь, надежно подсвечивая извилистые ступени под ногами.

• 33 |
• Дизайнер: Park Associates

Создай волну с помощью водного объекта. Звук журчащей воды будет подниматься по открытой лестнице на второй этаж, создавая безмятежную связь между всеми уровнями.

• 34 |
• Дизайнер: Риса Мейер

Тактильные повороты. Глубоко прорезанные у подступенков и неглубокие внизу, эта столбчатая конструкция состоит из сотен слоев, к которым вы просто не можете не прикоснуться.

• 35 |
• Визуализатор: Vipul Gaur

Еще одна украшенная драгоценностями спиральная люстра, где роскошные черные мраморные ступени темнеют, а светодиодные ленты ярко сияют.

• 36 |
• Визуализатор: Яцек Пиларски

С инопланетянином, втянутым в притягивающий луч, мы знаем, что теперь мы вошли в космическую эру. Формованные борта, похожие на космический корабль, заключают в себе футуристическую лестницу, которая выглядела бы как дома в «Звездном пути»… Или в прохладной белой минималистской подушке, захваченной надстройками «Умный дом» и передовым дизайном мебели.

• 37 |
• Визуализатор: Straw Design

Названная Межзвездной лестницей, оптическая иллюзия и впечатляющая симметрия вращаются вокруг ядра, напоминающего парящее небесное тело.

• 38 |
• Визуализатор: Джейми Кардосо

Деревянные позвонки образуют огромный извивающийся позвоночник, похожий на окаменелые останки древней змеи.

• 39 |
• Документ-визуализатор: Cun Design

Сложенная как соломенная солома, но прочная, как кирпичный дом, эта необычная конструкция непостижима как по масштабу, так и по прочности.

• 40 |
• Дизайнер: parametric.arch

Контурные ребра образуют внешнюю оболочку произвольной формы вокруг обычных ступеней и подступенков, создавая поистине удивительный элемент дизайна там, где могла бы стоять обыденность.

• 41 |
• Дизайнер: Студия Smart Design

Из центральной колонны вырастают ступени, похожие на широкие лопасти пропеллера, заряженные энергией.

• 42 |
• Дизайнер: архитекторы и дизайнеры HMA

В центре внимания сообщества М. И. Книжный магазин в Харбине, Китай, архитекторы и дизайнеры HMA разработали колоссальный дизайн лестницы и различные пространственные решения, в основе которых лежит любовь к книгам.

• 43 |
• Дизайнер: Amin Taha Architects

Материальные противоречия. Невероятно легкая каркасная колонна образует сердце прочной каменной лестницы, создавая интересное противоречие визуального веса.

• 44 |
• Дизайнер: Леонардо да Винчи

Эта изящно детализированная спираль представляет собой лестницу с двойной спиралью Леонардо да Винчи, построенную в 1520 году. Вы можете найти ее в замке Шамбор во Франции.

• 45 |
• Документ-камера: Jianxiong Liu

Уложен на стропила. Эта спиралевидная конструкция с деревянным каркасом имеет открытые стопки книг, которые придают цвет как внутри, так и снаружи огромной лестничной клетки.

• 46 |
• Дизайнер: Disguincio & Co
• Визуализатор: Джулиано Прими

Бегать вверх и вниз по этой лестнице все равно, что прыгать с реактивного самолета… Гладкий белый обтекаемый металл вращается из поля зрения и не совсем безопасен.

• 47 |
• Визуализатор: Эндрю МакКоннелл

Это крутая балюстрада грудной клетки динозавра? В любом случае, это выглядело бы совершенно потрясающе рядом со свирепым воссозданием велоцираптора.

• 48 |
• Документ-камера: Патрик Жуэн

Лепестки из цельного дерева образуют естественную красивую спиральную конструкцию.

• 49 |
• Дизайнер: Тор тер Кульве и Роберт Макинтайр

Материал, из которого сделаны домики на деревьях. Canopystair — это модульная система, которая крепится вокруг ствола дерева без использования инструментов, образуя наружную винтовую лестницу. Система легкая и предназначена для того, чтобы оставить дерево без каких-либо повреждений или следов.

• 50 |
• Дизайнер: Lucjan Kuc, QC Architects

Железнодорожные шпалы имеют отделку из грубой древесины.

• 51 |
• Дизайнер: B PIÙ s. r.l.

Удивительно, но этот необычный предмет начинает свой день как обычный (чрезвычайно высокий) комод. Одним нажатием кнопки комод выдвигается, образуя винтовую лестницу, которая сочетает в себе удобство хранения и экономию места.

Рекомендуемое чтение:   51 Потрясающие идеи дизайна лестниц

Понравилась ли вам эта статья?

Поделитесь им в любой из перечисленных ниже социальных сетей, чтобы отдать нам свой голос. Ваш отзыв помогает нам совершенствоваться.

Винтовые лестницы | Дезин

Результаты поиска:

Уточните параметры поиска:

• Condition_Lab переплетает винтовые лестницы в детской библиотеке в Китае

  Архитектурно-исследовательская студия Condition_Lab завершила строительство Книжного дома Пинтань в китайской провинции Хунань, в котором есть лестница с двойной спиралью, предназначенная для того, чтобы дети могли читать и играть. Еще

  Эми Пикок | 18 сентября 2022 г. | Оставить комментарий

• Норман Келли переделывает квартиру в Чикаго, чтобы продемонстрировать коллекцию стульев

  Дизайн-студия Norman Kelley и архитектор Spencer McNeil завершили проект Apartment for Chairs — двухэтажное здание с большим пространством для гостей и разнообразной коллекцией стульев. Подробнее

  Дженна Макнайт | 1 сентября 2022 г. | Оставить комментарий

• SAW обновляет дом в испанском стиле в Сан-Франциско

  Архитектурная студия SAW включила изогнутые элементы и несколько лестниц в реконструкцию дома 1930-х годов, призванную пересмотреть «понятие заземленности». Подробнее

  Дженна Макнайт | 16 августа 2022 г. | Оставить комментарий

• Четырехэтажная винтовая лестница образует фокус дома BSP20 в Барселоне

  Возвышающаяся винтовая лестница и золотая кухня — вот некоторые из особенностей, которые Raúl Sánchez Architects представили при реконструкции этого таунхауса в барселонском районе Борн. Еще

  Наташа Леви | 19 апреля 2022 г. | Оставить комментарий

• Десять интерьеров домов, оживляемых скульптурными винтовыми лестницами

  Скульптурные бетонные ступени и изогнутая лестница, подвешенная над землей, представлены в этом лукбуке, в котором представлены десять жилых интерьеров с выдающимися винтовыми или винтовыми лестницами. Подробнее

  Лиззи Крук | 9 апреля 2022 г. | Оставить комментарий

• Marcos Bertoldi Arquitetos окутывает резиденцию в Куритибе деревянным занавесом

  Экран из деревянных досок с шевронным рисунком закрывает фасад этой резиденции с винтовой лестницей в Куритибе, созданный местной фирмой Marcos Bertoldi Arquitetos. Подробнее

  Джеймс Бриллон | 25 марта 2022 г. | Оставить комментарий

• Буддийские принципы легли в основу дизайна лаборатории мандалы PRO в Нью-Йорке

  Бруклинская архитектурная студия PRO разработала интерактивную галерею для музея гималайского искусства, призванную помочь людям справиться с «повседневными проблемами и эмоциональными нагрузками». Еще

  Дженна Макнайт | 28 октября 2021 г. | Оставить комментарий

• Saia Barbarese Топузанов добавляет винтовые лестницы во время ремонта дома в Монреале

  Красочные винтовые лестницы теперь обеспечивают прямой доступ к квартирам в жилом комплексе Сен-Мишель Норд в Монреале, который был отремонтирован Сайей Варваром Топузановым, чтобы обновить стареющие здания и включить новую пешеходную улицу. Подробнее

  Джеймс Бриллон | 27 октября 2021 г. | Оставить комментарий

• Макс фон Верц объединяет старое и новое в отеле Baja Club в Мексике

  Исторические кирпичные стены и винтовая лестница в отеле на полуострове Баха, спроектированном мексиканской фирмой Max von Werz Arquitectos с учетом приморского контекста. Подробнее

  Дженна Макнайт | 10 октября 2021 г. | Оставить комментарий

• Новые фотографии показывают извилистую башню Marsk Tower

  от BIG.

  Датская архитектурная студия BIG представила новые изображения башни Marsk Tower, спиральной двойной спирали которой недавно открылась для публики на юго-западе Дании. Еще

  Кайса Карлсон | 13 августа 2021 г. | Оставить комментарий

• Открыта спиральная смотровая башня BIG с двойной спиралью

  Появились первые фотографии недавно открывшейся сторожевой башни Марск в Дании, спроектированной архитектурной студией BIG. Подробнее

  Том Рейвенскрофт | 6 августа 2021 г. | Оставить комментарий

• OYO Architects помещает винтовую лестницу в сердце кирпично-бетонного дома Dede

  OYO Architects завершила строительство дома на месте старого амбара в Дронгене, Бельгия, с крестообразным планом и винтовой лестницей в центре. Еще

  Элин Гриффитс | 22 мая 2021 г. | Оставить комментарий

• Самодельный дом Томми Рэнда с винтовой лестницей, вырезанной на станке с ЧПУ

  Датский архитектор и девелопер Томми Рэнд построил дом для себя и своей семьи в Дании с винтовой лестницей, сделанной из 630 кусков фанеры, вырезанных на станке с ЧПУ. Подробнее

  Эми Фрирсон | 18 марта 2021 г. | Оставить комментарий

• 10 лучших лестниц 2020 года по версии Dezeen

  В нашем обзоре 2020 года вот 10 лучших лестниц Dezeen в этом году, в том числе синяя стальная лестница Вирджила Абло и дом Нендо, разделенный гигантскими бетонными лестницами. Еще

  Блок Индии | 2 декабря 2020 г. | Оставить комментарий

• Винтовая лестница в жилом комплексе Zellige от Tectone и Tact Architectes

  Zellige — это социальный жилой комплекс в Нанте, Франция, разработанный в сотрудничестве с французскими архитектурными студиями Tectone и Tact Architectes. Подробнее

  Блок Индии | 20 октября 2020 г. | Оставить комментарий

• Черная винтовая лестница проходит через магазин Joseph в Miami Design District

  Лондонская студия Sybarite спроектировала магазин модной марки Joseph в дизайнерском районе Майами, включив в него круглые балконы, изогнутые перила и винтовые лестницы, отсылающие к приморской архитектуре города. Подробнее

  Элеонора Гибсон | 7 августа 2020 г. | Оставить комментарий

• Спиральная смотровая башня с видом на горы в Шэньчжэне

  Винтовая лестница закручивается на 810 градусов, образуя смотровую площадку, спроектированную архитектурной студией Doarchi, чтобы смотреть на горы недалеко от Шэньчжэня. Еще

  Джон Эстбери | 8 декабря 2019 г. | Оставить комментарий

• Бетонная винтовая лестница разрушает линейные интерьеры дома в Ашии

  Винтовая лестница нарушает линейную геометрию японского дома, спроектированного Kazunori Fujimoto Architects & Associates, который почти полностью сделан из бетона.
