Один из самых эффектных дизайнерских приемов — использование световых эффектов. Часто именно свет придает изюминку интерьеру. Потолок из гипсокартона с подсветкой — один из наиболее часто встречающихся вариантов. Хорош он тем, что его при желании можно сделать самостоятельно, своими руками.

Содержание статьи

• 1 Основные отличия конструкции
  • 1.1 Конструкция короба для подсветки
  • 1.2 Источники света
    • 1.2.1 Светодиодные ленты и дюралайт
    • 1.2.2 Неоновые трубки
• 2 Монтаж подсветки потолка по периметру с пошаговыми фото
• 3 Как можно оформить потолок из гипсокартона с подсветкой (фото)

Основные отличия конструкции

Подсветка гипсокартонного потолка бывает скрытой и открытой. Открытая — точечные светильники, которые полностью или частично видны. Скрытая потому так и называется, что видно только ее излучение. Потому при монтаже потолка из гипсокартона со скрытой подсветкой короба нижнего уровня делают с полочкой, на которой и размещаются осветительные приборы.

Для установки скрытой подсветки в коробе нижнего уровня делают специальную полочку под светильники

Эта полочка может быть открытой или закрытой и, в зависимости от этого, а от положения источников света изменяется ширина и яркость полосы света на потолке.

Как изменяется поток света в зависимости от формы полочки и расположения источника света

Конструкция короба для подсветки

Чтобы сделать такой короб для подсветки потолка нужны два типа профилей:

В варианте, представленном на фото выше, полочка ни на что не опирается. Жесткости самого ГКЛ хватает на то, чтобы удержать нетяжелую подсветку. В этом случае необходимо учитывать вес осветительных элементов. Самыми тяжелыми являются лампы дневного света, но их в последнее время практически не используют, так как есть другие варианты, которые экономичнее в энергопотреблении и более простые в монтаже (светодиодные ленты, дюралайт).

Есть вторая конструкция. Тут вынос полки опирается на удлиненные поперечины. Если предыдущая конструкция кажется вам ненадежной, можно сделать такой. Только в этом случае потребуется немного больше несущего профиля. На фото — пример организации двухуровневого потока из гипсокартона с подсветкой.

Схема короба для скрытой подсветки

Точно такую же схему можно реализовать и в одноуровневом варианте. Если основной потолок у вас в хорошем состоянии, можно сделать только короб по периметру. Пример собранного каркаса для подсветки ниже. Осталось сделать внутренний бортик, и подшить каркас снизу.

Каркас для подсветки готов к обшивке ГКЛ

Потолок из гипсокартона с подсветкой далеко не всегда имеет ровные линии. Просто они реализуются проще всего. Но такие же схемы делают и с изогнутыми линиями. Получаются очень красивые подвесные потолки.

Пример двухуровневой подсветки

Только при больших расстояниях от несущих стен надо несущий профиль дополнительно фиксировать или к потолку, или к профилям предыдущего уровня. Удобнее делать это при помощи подвесов.

При большой ширине короба подсветки несущие профили дополнительно крепят при помощи подвесов

Источники света

Планируя сделать подсветку гипсокартонных потолков, надо помнить, что это — никак не освещение, а лишь способ украшения помещения. Поток света идет рассеянный. Первоначально он наплавлен на потолок, а потом уже в помещение. И к общей освещенности комнаты почти ничего не добавляет. С ее помощью можно визуально «приподнять» потолок, сделать его одной из составляющих интерьера, но освещением этот элемент считать нельзя. Об освещении придется заботиться отдельно: устанавливать встроенные светильники, настенные или традиционные — люстры.

Подсветку  можно сделать с использованием разных источников света, но последнее время применяются три вида:

• Светодиодная
  • ленты;
  • дюралайт.
• Неоновые трубки.

Светодиодные ленты и дюралайт

Это серия последовательно смонтированных светодиодов. Их особенность состоит в том, что питаются они от 12 В или  24 В. Это питание можно обеспечить при помощи адаптера, преобразующего напряжение бытовой сети 220 В в более низкое. Есть ленты  монохромного свечения (белый, красный, синий, зеленый) которые при маркировке обозначаются SMD или универсальные RGB.

Монохромные всегда излучают один цвет, цвет универсальных может меняться. Работают RGB-ленты только с контроллером и пультом управления. По команде с пульта управления они изменяют оттенок (количество цветов может быть разным — от десятков до сотен), в некоторых моделях может изменяться и интенсивность свечения.

По типу исполнения светодиодные ленты бывают:

• Обычными. Не имеют защитного покрытия, использоваться могут только в сухих помещениях.
• Влагозащищенные. Их поверхность залита лаком. Можно применять при подсветке влажных помещений — кухни, ванной.
• Влагостойкие. Запаяны в полимерную трубку (называются дюралайт) или корпуса. Для подсветки помещений используются редко, чаще — в аквариумах, бассейнах и т.п.

Выбор тут понятен. Подбираете тип ленты в зависимости от условий помещения. Подробнее, о типах, цветах, маркировке, подключении прочесть можно тут, а мы поговорим о том, чем хороши или плохи светодиоды в подсветке.

Сначала о достоинствах:

• Малое энергопотребление. Они очень экономичны. С учетом того, что это — только декорирование, выкладывать большие суммы на его содержание не хочется.
• Не греются. Греться может только блок питания, сами светодиоды не нагреваются. Это важно, если потолок деревянный.
• Большой срок службы. Исчисляется тысячами часов. При нормальном электропитании перегорают они очень редко (не превышать силу тока, для которой они предназначены).
• Невысокая цена. Лента SMD 35*28 длинной 5 метров и плотностью 120 шт/м стоит порядка 2-3$. Примерно столько же надо отдать за адаптер. Правда, это цены АлиЭкспресс. В магазинах все значительно дороже (в 2-3 раза), хотя тоже не разоришься.
• Простой монтаж. На заднюю поверхность ленты нанесен клеевой состав. Снимают защитный слой и приклеивают в нужном месте. Если поверхность шершавая, можно «пристрелить» скобами из строительного степлера, но саму ленту лучше не пробивать.

Теперь о недостатках. Первый, и самый главный: светодиоды жестко высвечивают все изъяны поверхности. Потому требования к качеству отделки потолка очень высокие. Второй минус: наличие адаптеров. Их надо где-то пристроить. Наверное, это все.

Неоновые трубки

Это стеклянные трубки, заполненные смесью инертных и светящихся газов. Яркость свечения изменяется при изменении силы тока, которая регулируется конвектором. Эти устройства устанавливаются каждые 5 метров, потребляемая ими мощность — порядка 100 Вт, при работе не шумят.

Также для работы необходим повышающий трансформатор: для работы неона нормального вольтажа недостаточно. Трансформаторы ставят каждые 6 метров. А вот они при работе могут гудеть, а еще — греться и электричество, естественно, «тянут» вполне прилично. Вся система в целом потребляет достаточно большое количество электроэнергии, что в совокупности с хрупкостью трубок и достаточно высокой сложностью монтажа делает ее не очень привлекательной по сравнению со светодиодами.

Но недавно появились неоновые шнуры. Они идут сразу с контроллером и все что надо — нажать на кнопку. Работают они от пальчиковых батареек. Но мощности такой подсветки для потолка точно не хватит. Их использовать можно в паре с светодиодами для подсветки деталей интерьера.

Монтаж подсветки потолка по периметру с пошаговыми фото

Основной потолок в данном варианте шпаклевался, потому первый ярус не делали. Прикрепили только короб по периметру: высота и без того небольшая и 7-8 см, необходимые на организацию подвесного критичны.

План короба для подсветки

Возле окна оставлено место для карниза, ширина короба 60 см, относительно основного потолка он опущен на 12 см, высота бортика около 5 см, выступающая часть — 6 см, в углах сделаны закругления.

Схема короба подсветки в разрезе

Способ выбран первый — ступенька под подсветку без опоры. Так как подсветка планируется из обычной светодиодной ленты, ее несущей способности более чем достаточно.

Сначала делают разметку на потолке. Все заданные размеры откладывают, при помощи малярного шнура прорисовывают линии. Обратите внимание, что линия на потолке прокладывается на расстоянии 54 см, а не 60 см, как на первой схеме. Она получается с учетом того, что ступенька выдвинута вперед на 6 см.

При помощи малярного шнура делаем разметку на потолке и стенах

При прорисовке закруглений их центр делают не в том месте, где крепят профиль, а с учетом выступающей ступеньки: так элемент получается более выразительным.

Как нарисовать закругление на потолке

По нанесенным линиям крепят направляющие профиля (CD или ПНП в маркировке). Крепили на дюбеля с шагом 50 см. Сверлили сразу, через металл. Установив заглушку закручивали дюбель-гвоздь.

Контуры короба выложены профилями

Там, где надо сформировать закругление, стенки (боковинки) профиля надрезаются, спинка остается целой. После этого можно профиль можно выложить по окружности.

С лицевой стороны к направляющему профилю на потолке крепим крепим полосу гипсокартона шириной 12 см. Это будет задний бортик нашего короба. Его крепим по всему периметру саморезами с винтом на расстоянии около 10 см.

Крепим полосу ГКЛ шириной 12 смВозле окна крепим полосу, которая будет закрывать струнные карнизы для штор

С тыльной стороны установленного бортика крепим вертикальные стойки из профиля CD (потолочного). Их длинна небольшая — 9,8 см (12 см высота короба, минус 1 см на установку профилей, и еще минус 1,2 см толщину ГКЛ, прикручиваемого снизу).

В каждом отрезке нижняя часть подрезается. Удаляются боковые стенки так, чтобы можно было прикрутить еще один направляющий профиль. В результате его нижняя полка должна находится на одном уровне с профилем, прикрученным на стене. Шаг установки вертикальных стоек  — порядка 40-50 см.

По периметру прикручиваем короткие вертикальные кусочкиЕще один ракурс

Следующий шаг: прикручиваем профиль ПНП, который идет по низу ботика. Он также устанавливается на саморезы с шагом 10-12 см.

Далее приступаем к установке горизонтальных перемычек, на которых будет держаться ГКЛ лист, закрывающий короб снизу.

Установка горизонтальных перемычек

Они соединяют два направляющих профиля: тот, который прикручен на стене, и тот, который прикреплен к основному бортику. Делают из несущего профиля с шагом 40-50 см.

Собирают по всему периметру

Приступаем к оформлению закруглений. Чтобы полоса изогнулась по необходимой траектории, берем полосу гипсокартона шириной порядка 15 см. Надрезаем ее с шагом 5 см и ломаем гипс. Получились куски гипса, которые держатся на картоне.

Надрезать каждые 5 см картон с одной стороны и сломать гипс

Теперь крепим такие куски к профилю. На каждый фрагмент — один саморез, примерно посередине ширины, чтобы не лопнул.

Крепим нарезанные полосы

При помощи лазерного уровня переносим разметку высоты на внутреннюю сторону. Если лазерного уровня нет, используйте водяной и нанесите линию карандашом.

Затем берем  кусок несущего профиля длинной 9,8 см, только подрезаем его и сверху и снизу. Примерно в середине дуги заводим один край за профиль, крепим саморезом.

Как сделать закругление

Потом берем нарезанный на фрагменты кусок профиля (как делали это при формировании окружности на потолке) и крепим его по отметке.

Готовое закругление «изнутри»

Теперь лишние куски гипрока можно убрать. Их срезают в уровень с нижним краем профиля, аккуратно надрезая бумагу и отламывая небольшие фрагменты.

Обрезаем лишние кускиТак это выглядит с другого ракурса

Следующий шаг в изготовлении потолка из гипсокартона с подсветкой — шпаклевка. Шпаклюется потолок и основной бортик. Это самый удобный для этого момент. Позже будет мешать подшивка снизу и выступающий карниз.

Шпаклюем бортик и потолок

Далее начинаем подшивать короб снизу. Ширина полосы — 60 см. Нарезаем и прикручиваем саморезами. Процедура для работ с гисокартоном стандартная. Некоторые пояснения требуются только для зашивки углов.

Прикручиваем лист, который хорошо становится в угол и по наружным размерам немного больше требуемого закругления

Удобнее всего вырезать квадрат, потом обрезать его с одной стороны. Сначала прикручиваем его по прямым. Потом, постепенно, по дуге, вырисовывая требуемую форму края.

Рисуем форму и обрезаем

Сначала можно нарисовать, потом по этой линии откусывать небольшими кусочками. Неровности сгладить обойным ножом.

Далее прикручиваем направляющий профиль. К нему будет крепиться дополнительный бортик, который будет закрывать подсветку.

Прикручиваем направляющий профиль по краю

Новостей никаких: для закруглений надрезаем боковинки, изгибаем с нужным диаметром и устанавливаем на место, фиксируя при помощи саморезов.

Так это выглядит снизу

Если планируете делать светодиодную подсветку гипсокартонного потолка, самое время крепить ленту. Потом будет очень уж неудобно. Ее наклеивают в нужном месте, при необходимости устанавливая какую-то наклонную плоскость.

Ленту устанавливаем до момента монтажа наружного бортика

Далее к профилю крепится полоса гипсокартона шириной в 5 см. Из особенностей — крепление посередине, а не сверху и снизу: слишком маленькая высота. Изгибы делаются тоже знакомо. Надрезаем полосу каждые 4-5  см, ломаем гипс и крепим.

Установленный бортикЗакругление ближе

В данном варианте, чтобы облегчить работу и придать потолку законченный вид к бортику приклеены галтели (потолочный плинтус). Похожие приклеены и на стыке короба и стены.

Приклеены галтели

Теперь осталось все зашпаклевать и добиться ровной поверхности. Практически все. Потолок из гипсокартона с подсветкой готов, осталось установить саму подсветку. А она может быть разной.

Окончательный вариант

Еще один вариант можно увидеть в видео формате, но уже с рабочей подсветкой.

Как можно оформить потолок из гипсокартона с подсветкой (фото)

Потолок с подсветкой может быть и деревянным



При желании по тому же принципу можно сделать и подсветку стен

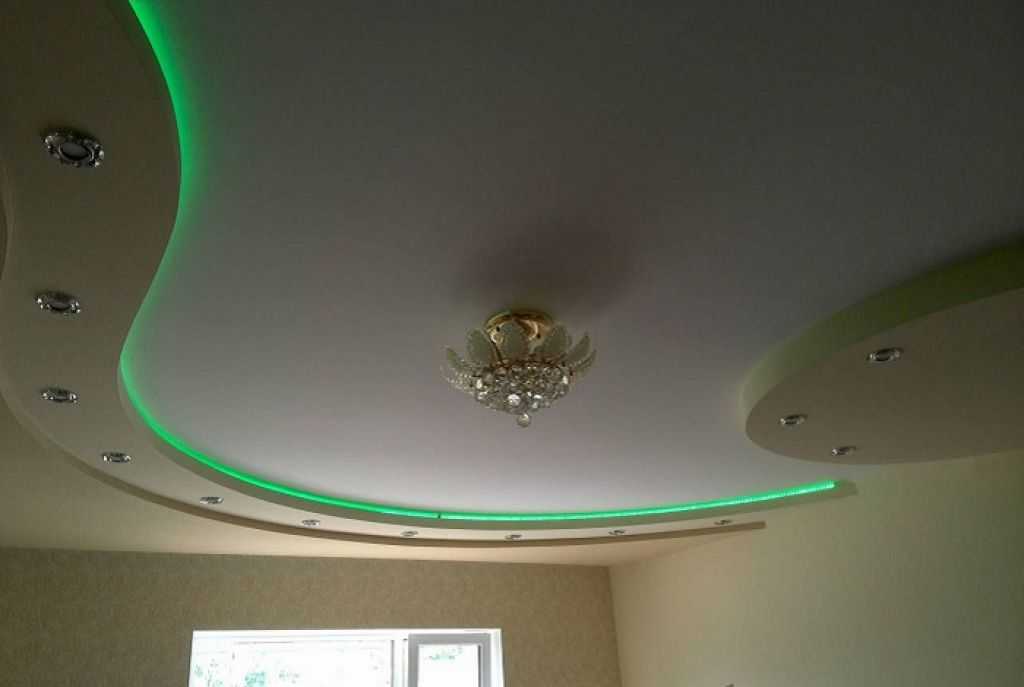

Плавные линии смотрятся изумительно



Для интерьеров в стиле хай-тек и минимализм подходят ломанные



Светодиодная подсветка потолка из гипсокартона — только эффектный дизайнерский прием. Об освещении надо заботиться отдельно



Наиболее эффекты варианты с использованием разных источников света



Варианты подсветки для коридора



Красиво, но сложно в исполнении



Потолок двухуровневый из гипсокартона с подсветкой



Подсветка потолка в спальне



Сочетание линий и кругов



Самые эффектные варианты представляют собой комбинации разных светильников
