Как сделать подпорную стенку из бетона своими руками: инструкция, расчеты и чертежи

В процессе строительства разного рода построек на территории со сложным рельефом (овраги, балки т.д.), часто появляется необходимость в подпорном сооружении. Эта укрепительная конструкция в себе несет одну основную задачу – не допустить обвала грунтовых масс.

Подпорные стены условно разделяются на два типа:

Укрепительные, выполняют основную функцию – задерживают от сползания грунтовые массы. Эти конструкции сооружают, если уклон холма составляет не более 9°. При помощи их происходит сооружение горизонтальных площадок, этим самым увеличив полезную площадь.
Декоративные – довольно эффектно маскируют небольшие перепады земли на прилегающем участке. Когда уровни несильно отличаются и, естественно, высота стенки небольшая (до полутора метров), то ее монтаж происходит с небольшим углублением до 45 см.

Содержание

1 Проектирование подпорных стен
- 1. 1 Действующие силы на упорные стенки
- 1.2 Устойчивость подпорных сооружений
2 Сооружение подпорной стенки
- 2.1 Опорная стенка из кирпича
- 2.2 Каменная подпорная стенка
- 2.3 Бетонные подпорные стенки
- 2.4 Подпорная стена из бетона своими руками
- 2.5 Подпорная стена из дерева
- 2.6 Вертикальная установка бревен
- 2.7 Горизонтальная установка бревен
3 Расчет подпорной стены
- 3.1 Дренажная система

Проектирование подпорных стен

Вне зависимости от назначения, подпорная стена, как правило, имеет четыре элемента:

тело;
фундамент;
систему водоотвода;
дренажную систему.

Водоотвод, подземная часть и дренаж стены требуются для реализации технических нормативов, а непосредственно тело необходимо для эстетических целей. По высоте эти сооружения могут быть небольшими (до одного метра), средними (не более двух метров) и высокими (больше двух метров).

Задняя стенка конструкции бывает с таким уклоном:

лежачая;
пологая;
крутая (с обратным или прямым скатом).

Профили подпорных стен могут быть разными, но, как правило, это трапецеидальные и прямоугольные. В свою очередь первые могут иметь разный наклон граней.

Действующие силы на упорные стенки

Во время выбора материала, а, естественно, и фундамента для подпорных стен, руководствуются расчетом нагрузок, действующим на все конструкцию.

Вертикальные нагрузки:

сила засыпки, которая действует как непосредственно стену, так и на часть фундамента;
верхняя нагрузка, а именно, вес, который давит на верхнюю часть сооружения;
собственная масса подпорной стены.

Горизонтальные силы:

сила трения на участках сцепления грунта с фундаментом;
давление грунта непосредственно за подпорной стеной.

Кроме основных сил, воздействуют и периодические нагрузки, к ним относятся:

сейсмические нагрузки;
сила ветра, тем более это актуально при высоте сооружения более 2-х метров;
водные потоки, особенно в низинах;
вибрационные силы воздействуют на участки, где проходит железнодорожное полотно или дорожная трасса;
вспучивание грунта зимой и т. д.

Устойчивость подпорных сооружений

Как правило, строительство невысоких подпорных стен выполняется для декоративных целей, им не требуется тщательный расчет устойчивости. Повышение этой характеристики показательно для расчета подпорных стен более высокой конструкций.

Предотвратить опрокидывание или сдвиг стенки можно с помощью таких мероприятий:

сторону, которая обращена к грунту, делают шероховатой. В блочных, кирпичных, каменных кладках сооружают выступы, а в монолитных опорных стенах – делают сколы;
намного снижает давление почвы на заднюю грань маленький уклон, сделанный в сторону возвышенности;
наличие в передней части консоли стены создает дополнительную устойчивость, поскольку распределяет часть нагрузки земли;
правильно оборудованная дренажная система не допускает подмыв конструкции;
для капитальных подпорных стен из тяжелых стройматериалов необходим фундамент. Для глинистой почвы целесообразно применять ленточное основание, слабого грунта – свайный фундамент;
боковое давление снижается с помощью засыпки пустотелых материалов (к примеру, керамзита) между существующим грунтом и задней стеной.

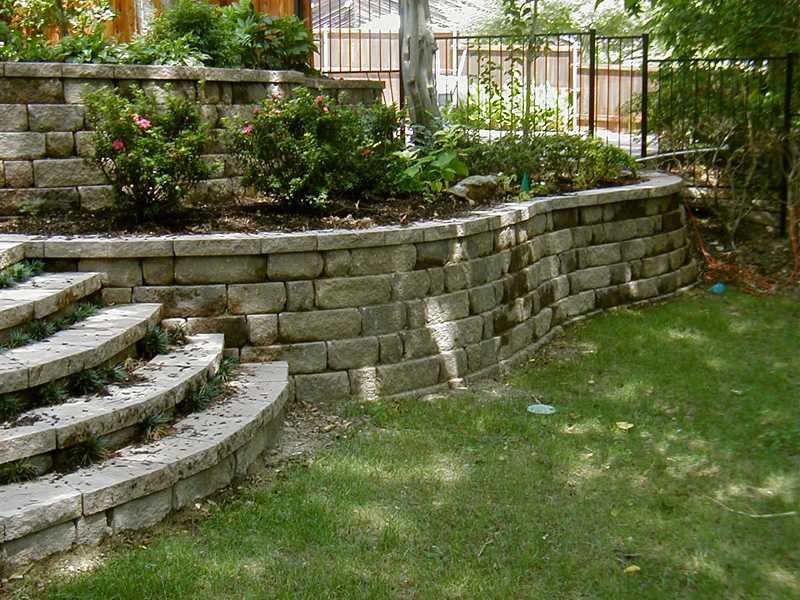

Сооружение подпорной стенки

Что относительно материала, то его выбор производится на нескольких критериях, это водонепроницаемость, высота конструкции, долговечность, устойчивость к агрессивным средам, возможность механизации процесса установки и доступность стройматериала.

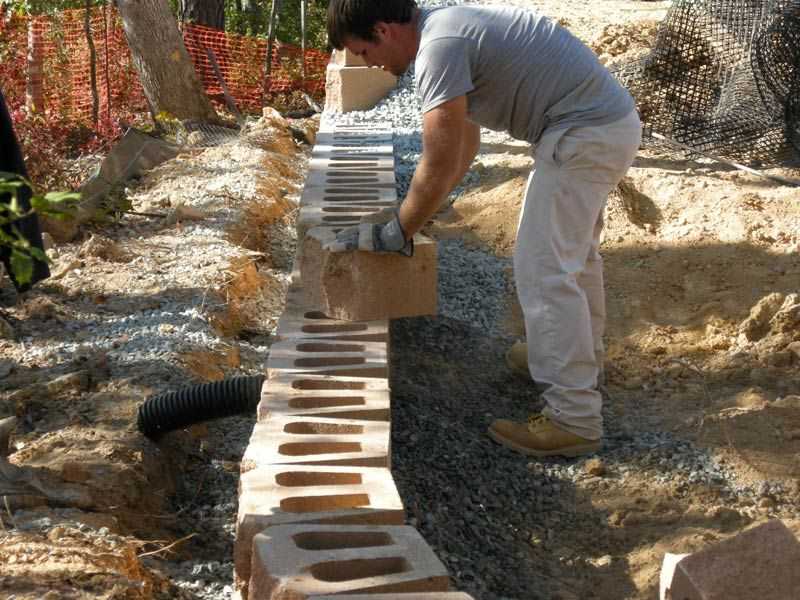

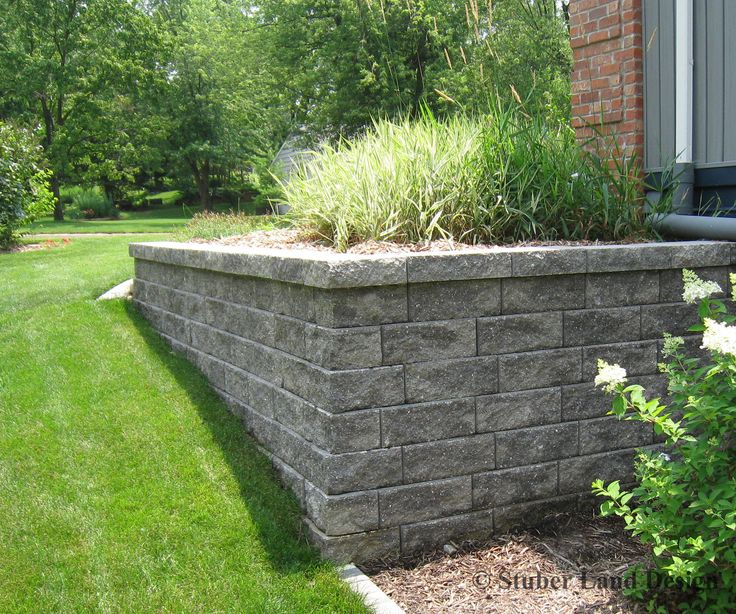

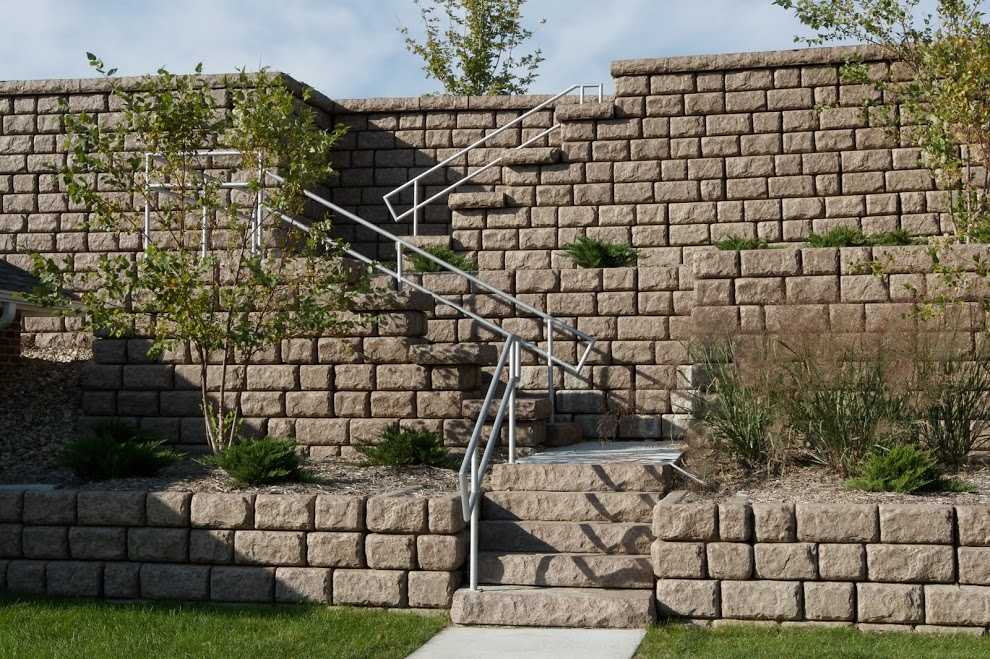

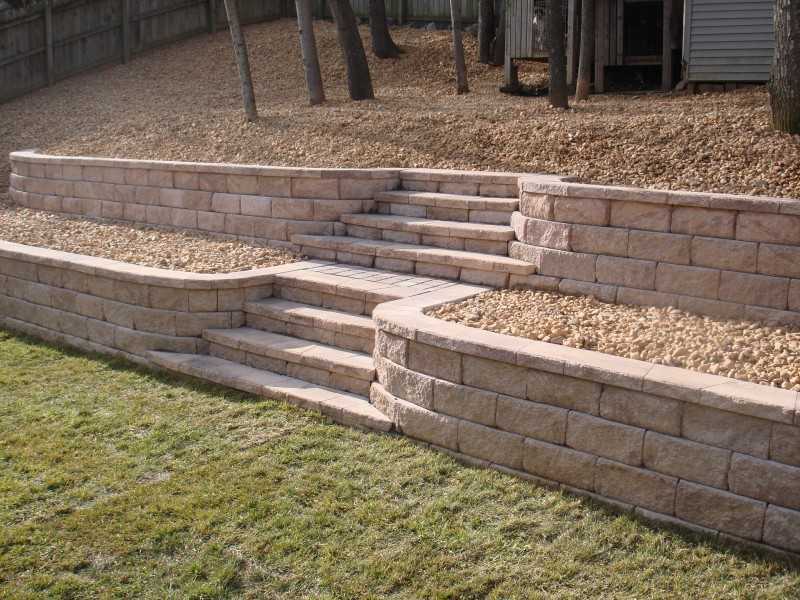

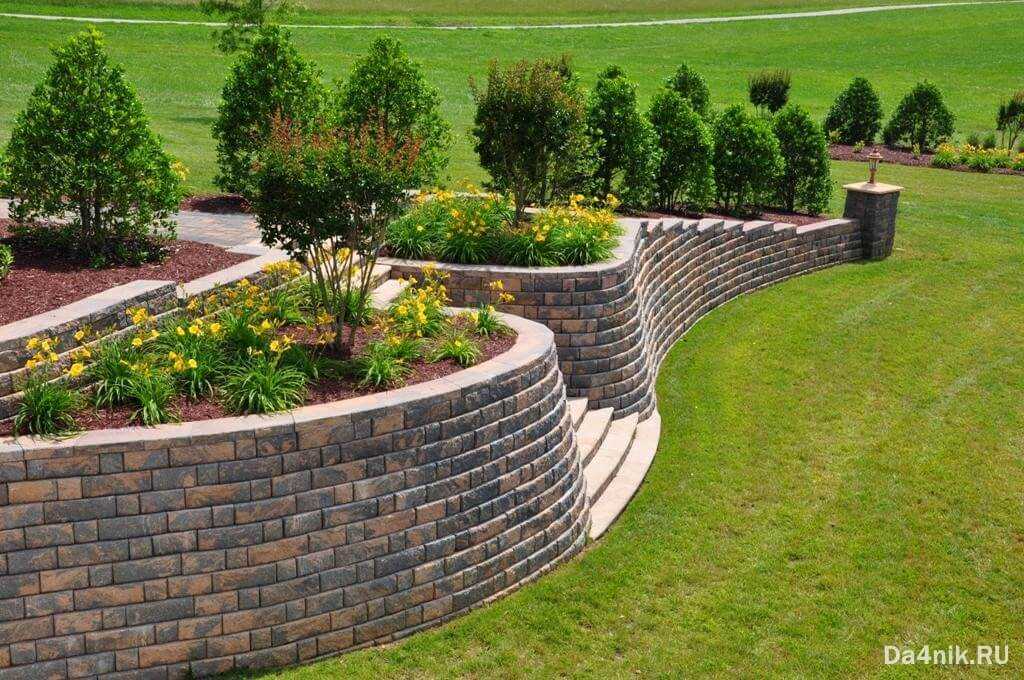

Опорная стенка из кирпича

Во время расчета кирпичных подпорных стен предусматривается обустройство армированного фундамента. Декоративные показатели можно усилить с помощью использования кирпича, который отличается расцветками или размерами от элементов основной кладки. Небольшая стенка (до одного метра) делается самостоятельно. В случаях, если предполагается повышенная нагрузка, желательно воспользоваться услугами специалистов.

Для работ применяется обычный обожженный красный кирпич либо клинкер с повышенным коэффициентом влагостойкости и прочности. Чаще всего для сооружения подпорных стен необходим ленточный фундамент.

Ширина ямы под фундамент равняется тройной ширине стены, таким образом, когда планируется сооружение в один кирпич (25 сантиметров), то этот параметр равняется 75 сантиметрам. Глубина нужна не меньше одного метра. На дно насыпается 25-35 см слой щебня или гравия, после слой (12-18 см) песка, все засыпки материала тщательно утрамбовываются.

Сооружается опалубка, ее верхняя часть обязана быть меньше уровня земли на 18-25 см. Для усиления применяют прутья арматуры, их укладывают на бутовый камень или битый кирпич. Затем, наливается бетон марки 200 или150.

Нужно отметить, что укладку в один кирпич можно делать для сооружения стены до 70 см, для более высоких стен лучше всего делать строительство 1,5-2 кирпича, с увеличением нижней части стены. Так, получается конструкция, которая напоминает консоль.

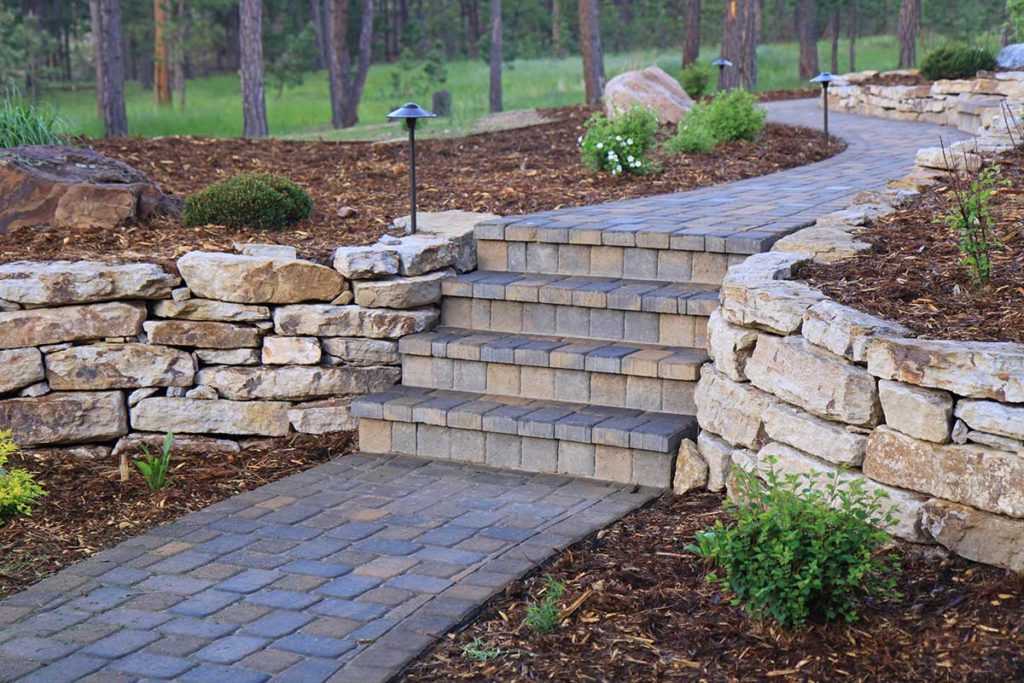

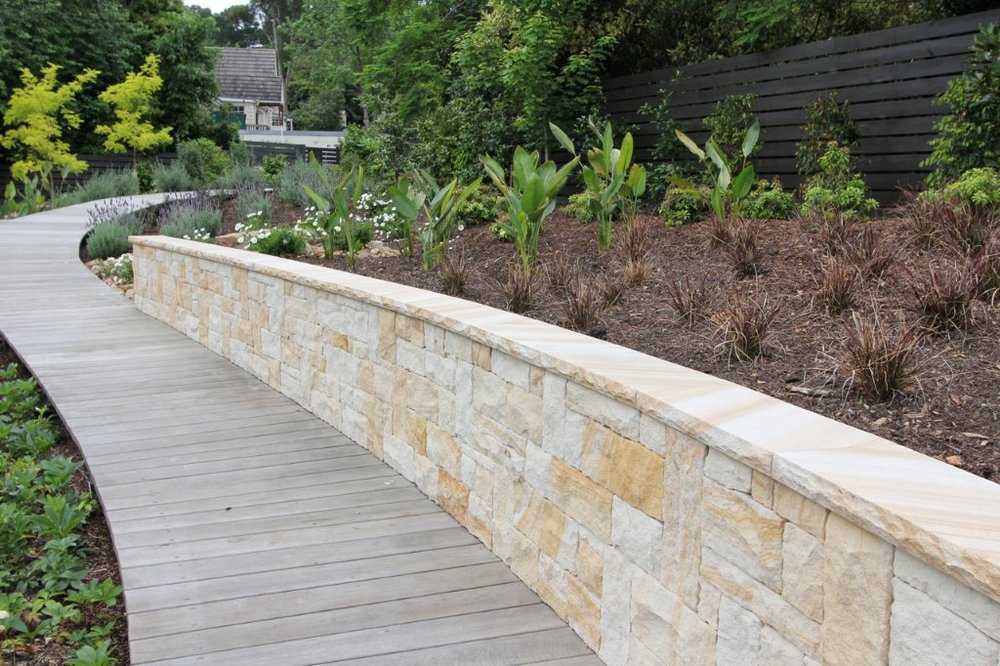

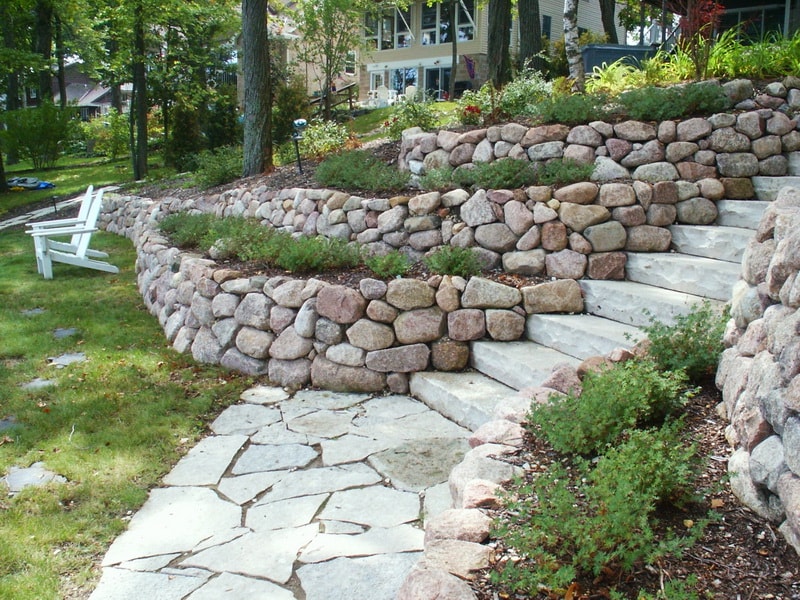

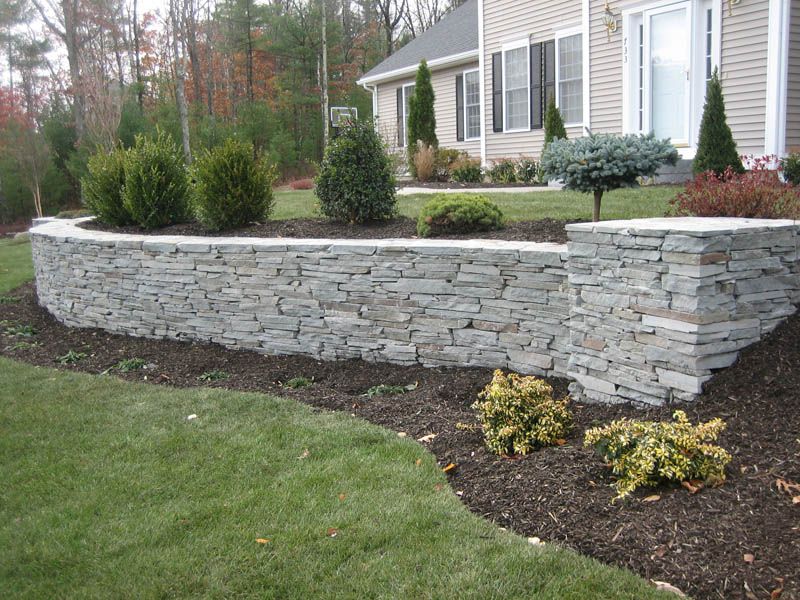

Каменная подпорная стенка

Природный и искусственный камень отличаются отличными эстетическими свойствами. При этом внешний вид готового сооружения дает возможность гармонично вписаться в любой ландшафт.

В этом случае можно применять как мокрый, так и сухой вариант кладки материала. Последний способ более сложный и потребует определенной сноровки, поскольку нужен подгон камня по размерам.

Основание под каменную стену делается такое же, как и для кирпича. Сооружается ленточный фундамент с дальнейшей кладкой камня. Если строительство производится без применения бетона, то швы наполняются садовым грунтом или посадочным материалом. Каменные стены рекомендованы для сооружения конструкций не более 1,6 метра.

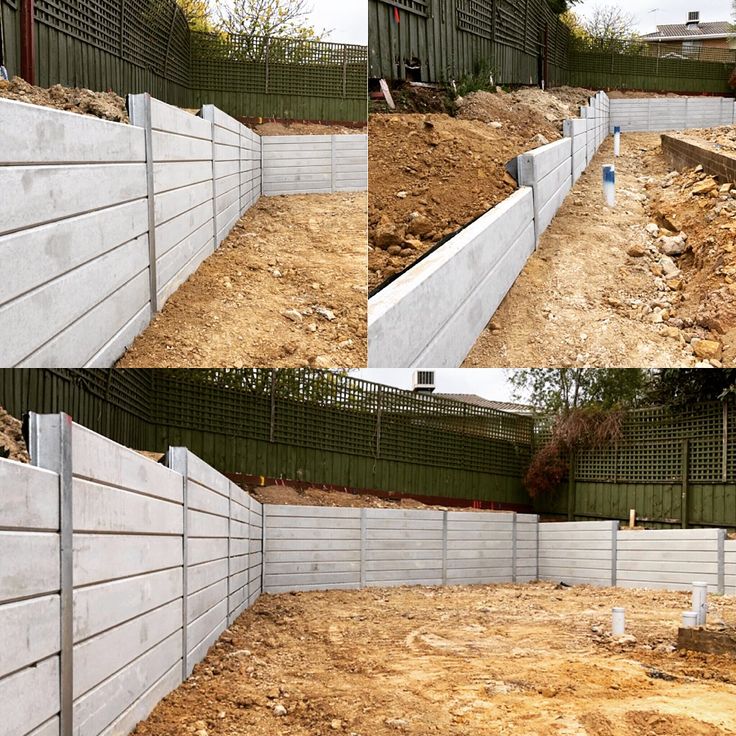

Бетонные подпорные стенки

Это монолитное сооружение выполняется с использованием буронабивных свай из деревянной опалубки. Установка плиты заводского производства делается при помощи грузоподъемной спецтехники. Она бывает контрфорсной или консольной. Для монтажа готовых изделий фундамент при плотной почве не требуется. Можно просто сделать траншею размером чуть больше ширины подошвы консоли или плиты.

На дне засыпается песок и гравий слоями по 18-25 см. Трамбовка производится с помощью обильного полива водой. Бетонные плиты ставятся четко вертикально. Друг с другом они соединяются при помощи сварки из арматурных элементов. После ставится дренажная продольная система и производится засыпка грунтом пространства. Бетонная опорная стенка лучше всего подходит для слабых грунтов.

Подпорная стена из бетона своими руками

Хорошую устойчивость стене дает консоль, изготовленная с наклоном (12°-17°) в сторону насыпи. Если брать в качестве примера стенку высотой в 2,5 метра, то размер подземной части будет 0,9-1 м, а ширина тела составляет 0,5 м.

Для опалубки делается траншея шириной 1,3 метра и глубиной в 1,4 метра. Необходимый наклон производится с помощью ручной выемки грунта, этот параметр проверяется и во время монтажа опалубки, и во время заливки ее бетоном.

Основание непременно армируется как в вертикальном, так и в продольном положении. Высота прутьев, которые торчат из бетона, обязана составлять не меньше 1,5 м. Подошве нужно дать набраться прочности, для бетона это время составляет приблизительно месяц.

При желании поверхность из бетона может декорироваться искусственным или природным камнем.

Намного облегчают работы и уменьшают затраты на строительство пенобетонные блоки. Однако прочностные показатели этой стены будут гораздо ниже. При этом кладка из этого материала не отличается своей привлекательностью.

Подпорная стена из дерева

В плане ландшафтного дизайна дерево наиболее оптимально подойдет для этой цели, но эксплуатация этого материала не очень долгая. Для того чтобы повысить стойкость к действию агрессивных сред нужно будет приложить большие усилия на постоянную обработку специальными пропитывающими веществами.

В конструкции стены бревна можно устанавливать как вертикально, так и горизонтально. Особого отличия касательно прочностных показателей в этом случае нет. Этот материал применяется для сооружения стен высотой не более 1,6 м. Чтобы не допустить загнивание вкапываемой части бревна, нужно его обработать битумом или обжечь.

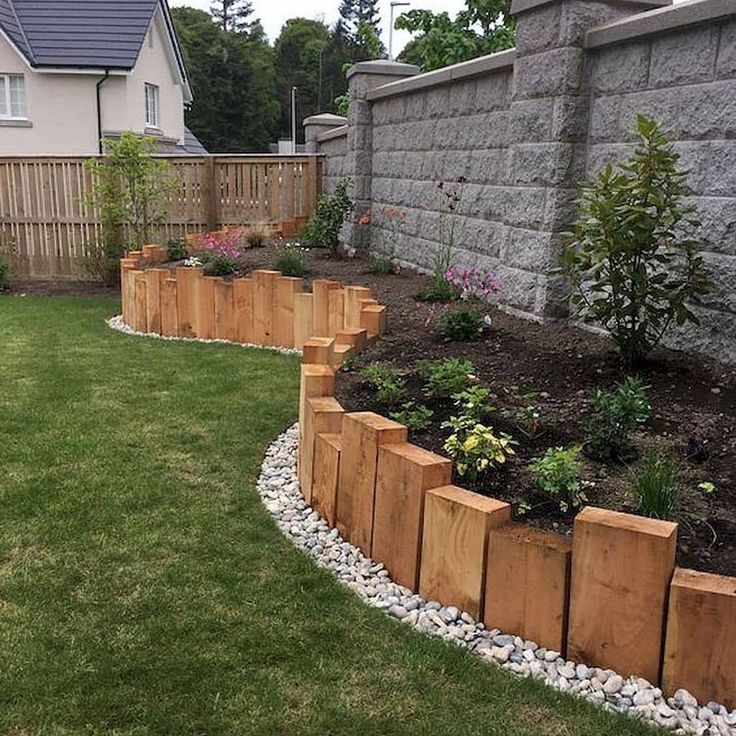

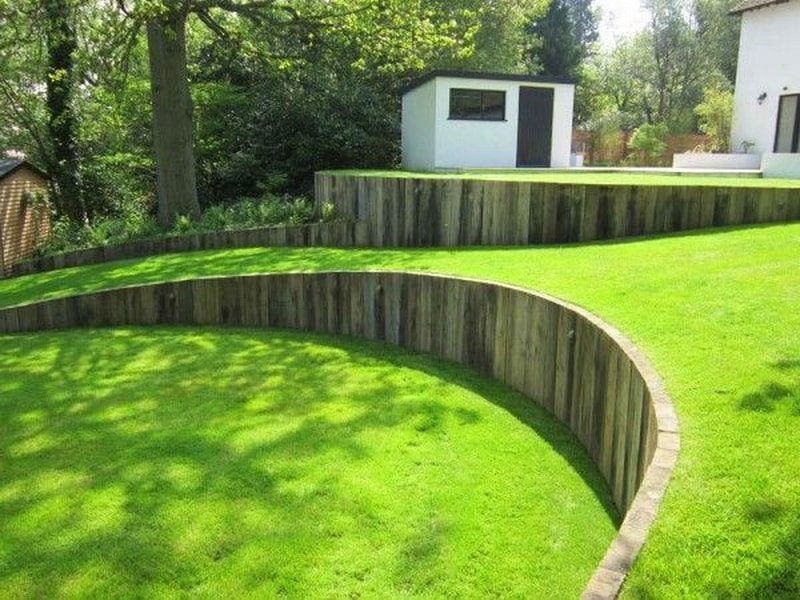

Вертикальная установка бревен

Размер бревен может быть различный, это зависит от перепада высот.

Для лучшей стойкости их вкапывают на глубину 1/3 общего размера балки.

Укладка калиброванной древесины производится в предварительно выкопанную траншею. На дно насыпается и трамбуется слой из щебня 18 см. Бревна устанавливают сплошной стеной, вплотную между собой, четко соблюдая вертикаль. Крепеж делается с помощью гвоздей или проволоки.

Максимальная стойкость деревянной стены достигается с помощью заливки траншеи цементной смесью. Обратная сторона своеобразного тына обрабатывается герметизирующим материалом (толем, рубероидом и т.д.), затем производится засыпка грунтом.

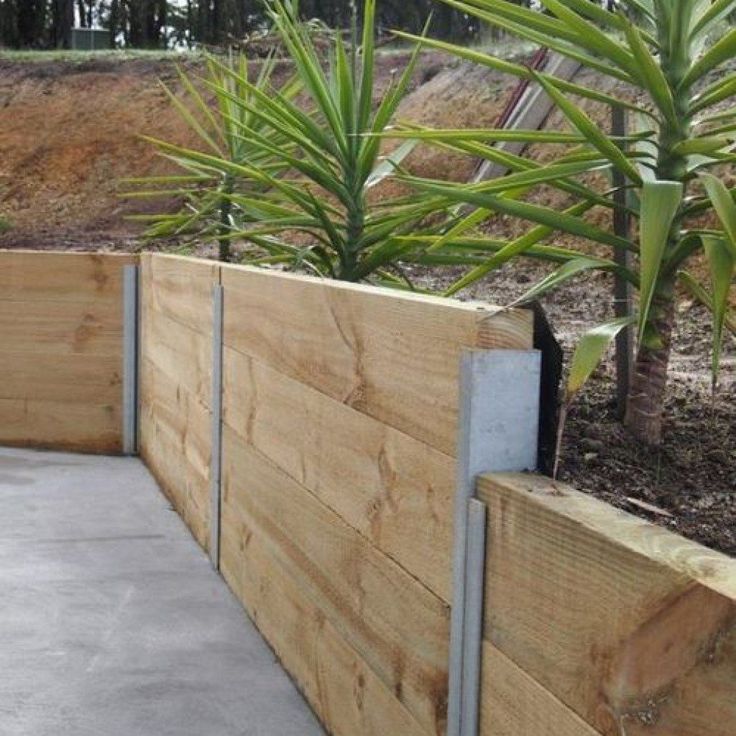

Горизонтальная установка бревен

Опорные бревна закапываются каждые два-три метра, чем чаще они находятся, тем прочней будет стена. Устанавливаемая древесина непременно обрабатывается антисептическими веществами.

Горизонтальный крепеж может производиться такими способами:

С двух противоположных сторон на столбах предварительно делают продольные пазы, куда будут вставляться горизонтальные части. Причем диаметр бревен обязан быть больше балок, которые используются для поперечного положения;
Следующий вариант подразумевает крепление бревен с обратной стороны столбов. В данном варианте первая балка кладется на грунт, потому нужно заранее уложить гидроизоляционный материал. Соединение бревен к опорам происходит гвоздями или проволокой.

Расчет подпорной стены

Прежде чем сделать подпорную стену, нужно тщательно просчитать все нюансы. Иначе халатное отношение и неправильный расчет могут привести к обрушению стены.

Такие стены высотой не больше 1,6 метров, возможно, сооружать своими руками. Для ширины подошвы используется коэффициент 0,6-0,8 помноженный на высоту стены. Узнать соотношение размера стены к ее высоте, можно с учетом вида грунта:

мягкий грунт – 1:2;
средний грунт – 1:3;
плотный грунт – 1:4.

Если же высота большая и сооружение планируется на слабой почве, то желательно обратиться к услугам профессионалов. Расчеты будут происходить в соответствии с правилами СНиП.

В данном случае учитывается множество факторов и на этой основе будут выполнены такие расчеты:

прочность конструкции, на устойчивость к трещинам;
прочность почвы, ее вероятную деформацию;
стойкость положения непосредственно стены.

Также выполняются вычисления на сейсмическое, активное и пассивное давление грунта, давление подземных вод, учет сцепления и т. д. Расчет производится с учетом максимальных нагрузок и охватывает ремонтные, строительные и эксплуатационные периоды стены.

Естественно, можно использовать и онлайн-калькулятор, который специально разработан для данных целей. Но нужно учитывать, что эти расчеты имеют лишь рекомендательный характер.

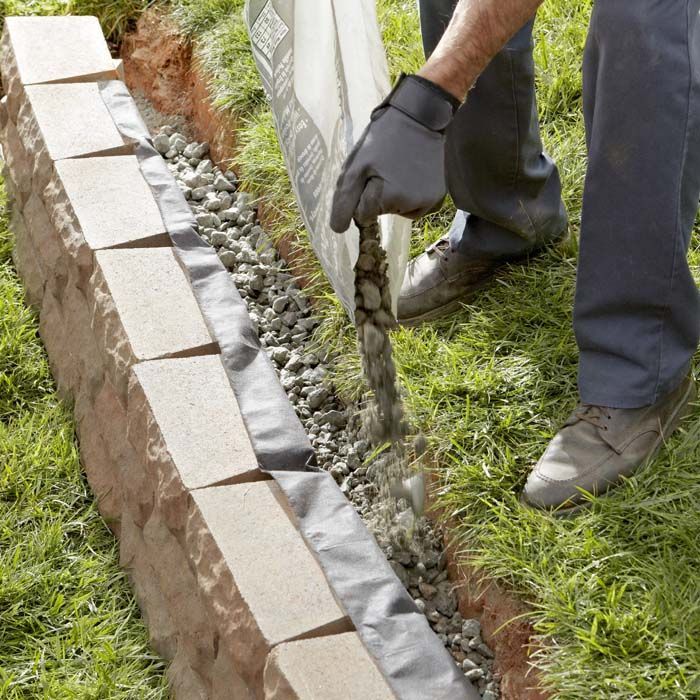

Дренажная система

Устройство водоотвода и дренажа нуждается в особом внимании. Система обеспечивает сбор и вывод ливневых, талых и грунтовых вод, этим самым предотвращая размыв и подтопление конструкции.

Она бывает поперечной, продольной либо комбинированной.

Поперечный вариант подразумевает наличие отверстий диаметром 10 см на один метр стены.

Продольный дренаж подразумевает размещение трубы, находящейся на фундаменте по всей длине стены.

Подпорные стены имеют очень важную задачу. Их сооружение лучше всего доверить профессионалам или, как минимум, проконсультироваться с ними по этому вопросу. Даже небольшая ошибка в расчете подпорной стенки может иметь довольно плачевные последствия.

Автор: Анна Николаевна Мирошниченко

Подпорная стенка в ландшафтном дизайне не только выполняет свою основную функцию – укрепление склона, но используется и как декоративный элемент. Вариантов ее строительства известно много, какой из них выбрать – решать Вам!

Прежде, чем заняться постройкой подпорной стенки на своем участке, нужно четко ответить на вопрос – для чего она предназначена? Для укрепления склона и удержания почвы на нем от вымывания и сползания? Для декорирования сада, зонирования и вертикального озеленения?

Для строительства крепкой и надежной подпорной стены, способной защитить дом или участок от оползня со склона, обычно приглашают профессионалов. Такая работа включает в себя исследование почвы, укрепление склона армировочной сеткой или геотекстилем, затем строится прочный бетонный фундамент, на котором возводится подпорная стена. Кроме этого обязательно выполняются работы по отведению дождевой воды со склона. Такая защитная стена является сложным инженерным сооружением, это дело не для дилетантов. От прочности ее зависит безопасность.

В большинстве случаев подпорная стенка в саду выполняет декоративную роль. Она невысокая, не несет большой нагрузки. Верхняя часть ее чаще всего густо усажена многолетними цветами и кустарниками, чьи корни хорошо удерживают почву. Такая стенка строится на ровном участке для искусственного создания рельефа или на небольшом пологом склоне, не склонном к разрушению. Построить ее можно и самостоятельно.

Деревянная подпорная стенка считается дешевым способом, хотя это не всегда верно. Для создания и установки стенки из горизонтальных бревен понадобиться ровная, качественно высушенная древесина. Обычно такая стенка строится из бревен. Можно использовать цельный брус. Клееный брус не подходит, под дождем на открытом воздухе он может расслаиваться.

Бревна можно устанавливать горизонтально или вертикально. Для горизонтальной укладки они должны быть одинакового размера и толщины. Вертикальная установка позволяет использовать отходы пиломатериалов, разные по длине и диаметру бревна.

Еще более экономный вариант – использовать стволы и ветки спиленных на участке старых деревьев, если они достаточно крепкие. Стволы деревьев, особенно фруктовых, никогда не бывают идеально ровными. Но для невысокой подпорной стенки нужны отрезки 40-90см в длину, всегда можно выбрать и отрезать подходящие фрагменты.

Камень может быть любой формы: округлые валуны, остроугольные куски скальной породы, каменные блоки правильной формы. Прямоугольные блоки из песчаника или известняка, уложенные ровными рядами, больше подходят для регулярного сада. Валуны разного размера и формы используют для создания подпорных стенок, напоминающих природные нагромождения камней. Такие сооружения характерны для естественного стиля.

Строительство подпорной стенки из камня начинается с укладки в специально вырытую траншею дренажа и фундамента. Фундамент делают из бетона, усиленного арматурой, проволокой, металлическим строительным мусором. Если стенка невысокая, то основанием для нее могут служить крупные камни, наполовину врытые в почву.

Габионы представляют собой различной формы металлические сетки с камнями разного размера внутри. Сетки делают из стальной проволоки или прутьев. Камни могут быть любые. При укладке соседние блоки прочно связывают между собой. Подпорная стена из габионов очень прочная, она способна удерживать большие массы грунта.

Преимущества такого способа в относительно невысокой стоимости и быстроте укладки. Важно отметить, что такой способ уже много лет используют в труднодоступных местах, для укрепления берегов горных рек. Только недавно габионы стали применять в ландшафтном дизайне загородных домов и на дачных участках.

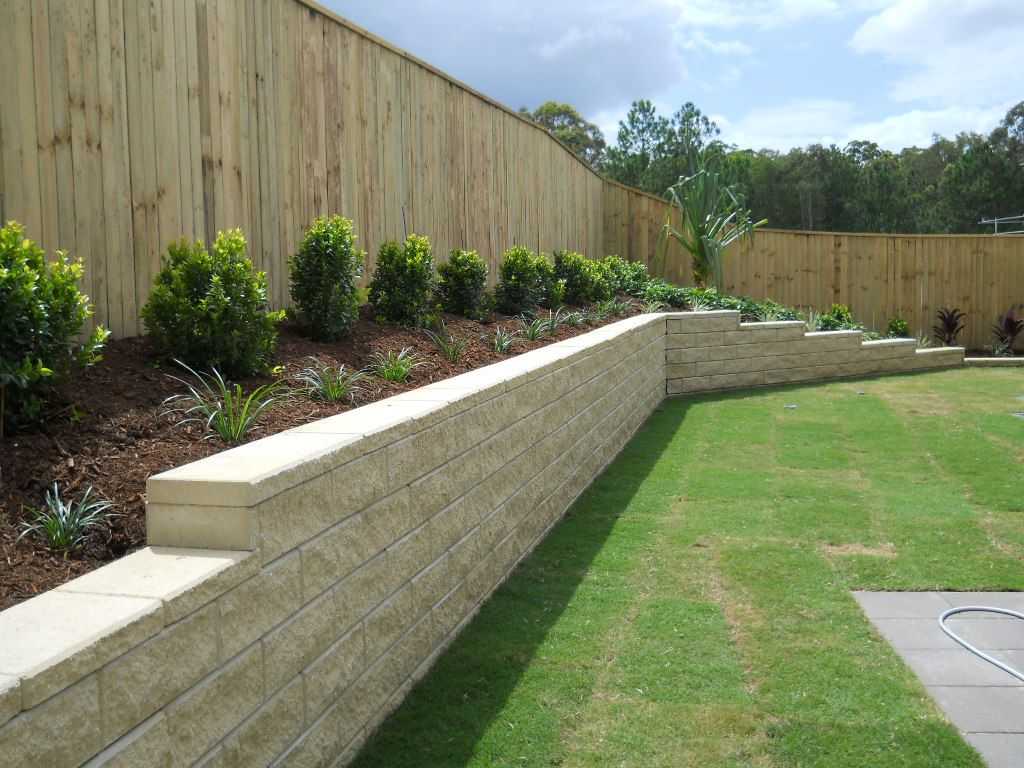

Кирпич часто выбирают в качестве материала для строительства подпорной стены. Преимущества этого варианта в том, что кирпич недорогой, часто он остается при строительстве в тех или иных количествах. Для декоративной стенки в дело идут отходы, битый и старый кирпич. Этот материал считается самым лучшим выбором, если планируется постройка сложной по конфигурации стенки — с закруглениями, углами и выступами.

Технология укладки такая же, как при обычном строительстве, но для невысоких стенок достаточно кладки в половину кирпича. Если стенка высотой метр и более, желательно сделать кладку в полный кирпич или усилить ее арматурой.

Имея хотя бы небольшой опыт работы с бетоном, построить подпорную стенку довольно просто. Стоит заметить, что цельная бетонная стенка почти всегда тяжелее кирпича, тем более дерева. Сделать прочный и широкий фундамент обязательно!

На дно траншеи уложить смесь гравия и щебня, потом арматуру, которую закрепляем связной проволокой;

Сделать прочную опалубку из досок;

Равномерно залить бетон. Спустя несколько дней, когда сформируется стена, опалубку можно снять и при наличии неровностей, подровнять их штукатуркой.

Подпорная стенка должна выдерживать вес земли на склоне. Промокший под дождем, насыщенный влагой грунт очень тяжелый, он давит своей массой на стенку, а это может привести к ее разрушению. Кроме того, некоторые материалы (дерево, кирпич) довольно быстро разрушаются под воздействием влаги.

При сооружении подпорной стенки требуется сделать водоотвод и дренирующий слой между почвой и стенкой. Для увеличения срока эксплуатации подпорных деревянных, кирпичных, металлических, бетонных стенок необходима их гидроизоляция со стороны почвы. В качестве гидроизоляции используют рубероид, наносят битум или мастику.

Подпорная стенка в ландшафтном дизайне является абсолютно незаменимым элементом, способным не только украсить участок, но и разделить его на зоны. Поэтому мы решили рассмотреть тему более детально и поведать читателям, как может быть построена подобная конструкция своими руками.

представляет собой некий упор, преграду и одновременно довольно оригинальное украшение ландшафта дачи. Особенной популярностью данный элемент ландшафта пользуется очень.
Сегодня мы расскажем вам о том, как, не прилагая особых усилий и не затрачивая серьезных средств, построить стену, которая будет не только формировать клумбы или целый участок разнообразных декоративных насаждений, но и сдерживать грунт от оползней и самовольной геопластики.
Содержание
1 Как устроена конструкция
2 Какие материалы подойдут для работы
3 Как сделать водоотвод
4 Строим подпорную стену своими руками (видео)
Как устроена конструкция
Подпорное сооружение устанавливается практически в любом необходимом вам месте на даче, но состоять она обязательно должна из определенных частей. Это фундамент, который удерживает на себе все сооружение, тело стенки из материала, который вы выбрали, а также специальный водоотвод, способствующий защите основного материала производства.

Какие материалы подойдут для работы
В первую очередь, материал стоит определять исходя из ландшафтного дизайна и стиля участка, подключив фантазию и обязательно собственное мнение. Далее же стоит решать по бюджету. Честно говоря, какой бы материал вы ни выбрали, стоимость не будет серьезно отличаться, только если это не самый дорогой материал и не заказ профессиональной бригаде. Экономьте и делайте все своими руками, так будет гораздо дешевле, да и интереснее.
Подпорная стенка из дерева
Под деревом мы имеем в виду толстые бревна, которые можно устанавливать в землю вертикально или горизонтально, тем самым формируя из них стену.
Бревна выбираются диаметром в 20-30 см, устанавливаются плотно друг к другу, чтобы создать надежную опору для грунта позади и оригинальную внешность для самого сооружения. Для бревен выкапывается специальная траншея, глубиной не менее 40-60 см, в зависимости от высоты подпорной стенки. Такая глубина установки даст серьезную прочность стенке, но учесть стоит и слой дренажа и фундамента.

В принципе, установить бревна можно и на обыкновенную гравийную подушку, но обработать их специальной защитой от влаги просто обязательно. Для этого можно взять профессиональные средства защиты древесины, или же обыкновенное отработанное машинное масло, рубероид и так далее.
Установка происходит очень плотно, в зависимости от решений дизайна, бревна скрепляются арматурой, хомутами, поперечными перемычками и так далее. После, они засыпаются для устойчивости, а с обратной стороны происходит просыпка слоем материалов для создания водоотвода и уже готовым грунтом для клумбы или формирования другого участка для растений.

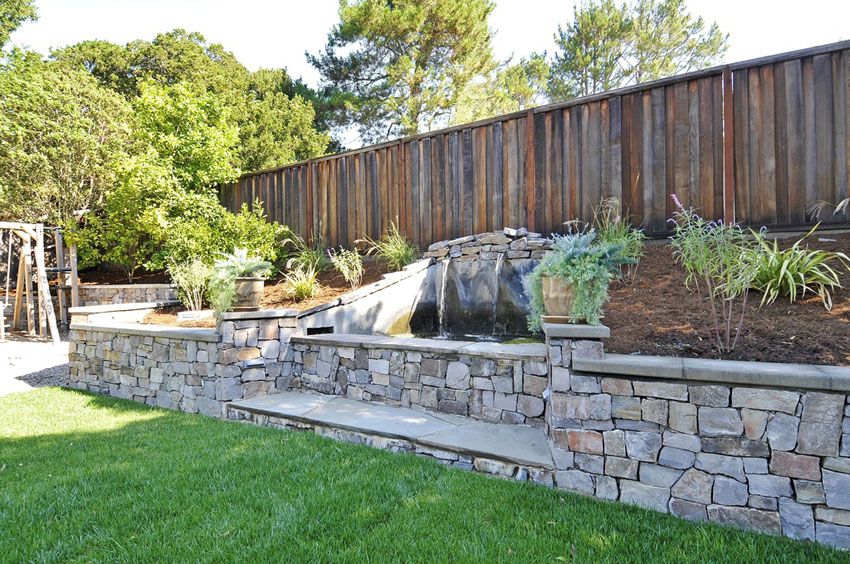

Сооружение из камня
Довольно редкий вариант, так как процесс устройства такого сооружения считается трудоемким, да и недешевым, ведь купить качественный камень по невысокой цене вряд ли удастся.
Начинается работа с дренажа и фундамента – первоначальных слоев, которые укладываются в специально вырытую траншею по линии хода стенки. После заливки усиленного фундамента (сойдет для этого и строительный мусор – арматура, проволока, гнутые электроды, прочее) поверх него укладывается натуральный камень. Чаще всего, это кварцит, гранит, диабаз и прочие породы, которые наиболее для данного процесса подходят.
Тип кладки выбирать придется вам, и здесь вы можете смело использовать сухую или классическую кладку.
Сухая кладка происходит стандартно, а пустоты прокладываются грунтом с семенами растений – цветов, трав, мха.
Если же вы решили класть камень на цементную смесь, то пустоты следует отделать специальной затиркой.
При кладке камня рекомендуется обустраивать качественный дренаж и фундамент, избегать крестообразных стыков, которые влияют на прочность конструкции, перевязывать стенку швами в шахматном порядке.
Вариант из габионов
Популярный сегодня вариант. В готовом виде габионы представляют собой различной формы металлические сетки с каменным материалом внутри. Если подпорная стенка из габионов будет невысокая, то возможна ее установка без фундамента, просто на хорошо расчищенную и подготовленную площадку. Если же высота в 1 метр и более, необходимо будет заливать фундамент с гравийно-песчаной подушкой.
Контейнеры устанавливаются и перевязываются между собой. Установка происходит последовательно, просыпаясь материалом. Если вы используете обыкновенный гравий, можно не особенно ломать голову над производством стенки, но если есть желание получить более декоративный внешний вид, по лицевой стороне необходимо будет аккуратно укладывать плитняк, гранит и прочие материалы, а остальной контейнер просыпать недорогим булыжником, галькой или тем же гравием.

Конструкция из кирпича
Стенки из кирпича как и обыкновенные, с теми же требованиями по фундаменту и раствору для крепления материала, но вот в плане жесткости и давления с внутренней части, они немного отличаются. Таким образом, если стена будет невысокая, в районе полуметра, достаточно кладки в половину кирпича, если от 50 см до 100 см – в кирпич, если стенка высотой более метра, желательно сделать кладку усиленную, в полтора кирпича.
Для фундамента стенки необходим дренаж и перевязка, особенно для высоких стенок. Позади необходимо будет заложить качественную водоотводную систему, так как кирпич особенно не любит влажности.
Сооружение из бетона
Выливать стенки из бетона довольно просто, особенно потомственным строителям или постоянным читателям нашего сайта, ведь мы неоднократно работали с цементом и фундаментами. Достаточно качественной перевязки, стандартного под требования параметров сооружения фундамента с дренажом, опалубки и качественного раствора. Также стоит заметить, что цельная стена может быть тяжелее кирпича или дерева, а потому следует обязательно сделать фундамент более прочным и широким.
Не стоит забывать и о качественной защите готового изделия от влажности грунта, а потому обязательно установите водоотводную систему для сохранения целостности и жесткости нашей конструкции.
Очень часто бетонные стенки получаются не самыми симпатичными, а потому для соблюдения всех требований ландшафтного дизайна, необходимо будет произвести декоративную отделку. Тут уж в помощники привлекайте собственную фантазию, которая и надиктует вам необходимые материалы.

Как сделать водоотвод
Мало засыпать траншею для фундамента песком и гравием, залить качественный фундамент и корректно расположить на нем конструкцию украшения ландшафта и зонирования участка. Очень важно защитить стенку с обратной стороны от влажности, для чего нам и потребуется качественный дренах, водоотводная система.
На данный момент, профессионалы этой области рекомендуют мастерам устанавливать следующие типы водоотводов:
Подземный дренаж представляет собой специальную перфорированную дренажную трубу, которая оборачивается в геотекстиль и устанавливается в самом основании конструкции стенки. Благодаря трубе вода не накапливается, а просто уходит по ней в любое место слива;
Наземный дренаж устанавливается с обратной стороны стенки из любого рыхлого материала, который не дает воде доходить до поверхности материала сооружения, а дает возможность воде уходить вниз. Это может быть гравий или битый кирпич;

Дренаж с фильтрационными отверстиями в стенке можно сделать в конструкции из камня или бетона. Для этого необходимо в каждом втором ряду кладки оставить всего лишь один вертикальный шов без скрепляющего материала. Именно через эти швы, которые должны быть расположены через каждые 1,5- 2 м, и будет уходить вода.
Устройство подпорных стенок требует определенного внимания, а потому выберите материал, выполните все требования и не забудьте о самом главном, что вы хотите сделать на участке – украсить ландшафт. Именно в такой последовательности и если все делать правильно, вы сможете добиться хороших результатов.
