Монтаж и подключение духового шкафа к электросети

У электрических духовок намного больше преимуществ по сравнению с газовыми шкафами. У них больше функциональных возможностей и к тому же, их установка не потребует больших сложностей и вызова мастера из газовой службы. Подключение духового шкафа к электросети вполне может быть выполнено самостоятельно. Главное — определиться с местом и способом монтажа духовки.

Содержание

• 1 Как определить способ монтажа
• 2 Правильная установка
• 3 Подключение к электросети
• 4 Критерии выбора духового электрического шкафа

Как определить способ монтажа

Правильно установить дома электрический духовой шкаф не сложно, здесь важнее определить метод его монтажа. Способ монтирования этих приборов (т.е. установка духового шкафа) обычно зависит от разных критериев.

1. Зависит ли модель вашего прибора от варочной панели (т.е. связаны они между собой или нет). Если они зависят друг от друга, то подключение варочной панели и духового шкафа придется выполнять к одной и той же розетке. Если же модель прибора независима, панель и духовой шкаф можно устанавливать отдельно, а на него (при желании) можно устанавливать варочную панель, которая может быть даже газовой в целях экономии.
2. Также важным моментом является знание мощности своего устройства. Если она не превышает 3,5квт, можно подключать прямо к розетке. При более высокой мощности прибора нужно выполнить отдельный вывод силового кабеля от распределительной коробки, и к нему уже может быть подключена розетка для духового шкафа.
3. Немаловажным обстоятельством также является качество электропроводки в вашем доме. Сможет ли она выдержать большие нагрузки? Тут два варианта развития событий. При первом варианте необходимо полностью поменять старую проводку на новую, способную выдерживать большие нагрузки. Или же придется приобретать духовку меньшей мощности.

Независимое управление духовым шкафом

Обратите особое внимание, что подключение электрического духового шкафа без возможности заземления строго запрещено!

Правильная установка

Определяем место для установки духового устройства. Чаще всего корпус встраивают в уже установленный кухонный гарнитур. В этом случае существенно экономится место и сохраняется интерьер помещения. Производители современной кухонной мебели выпускают ее единого стандарта, согласно которому корпус вашего устройства идеально войдет в специальную секцию, предназначенную для него.

В этом случае все, что необходимо – это аккуратная установка электрического духового шкафа прямо под столешницу выбранной секции и выравнивание его по строительному уровню. Выравнивать прибор можно путем регулировки высоты его ножек.

При любом перекосе во время установки прибора качество его подогрева будет существенно ниже. А само устройство может быстрее выйти из строя, и понадобится дорогостоящий ремонт.

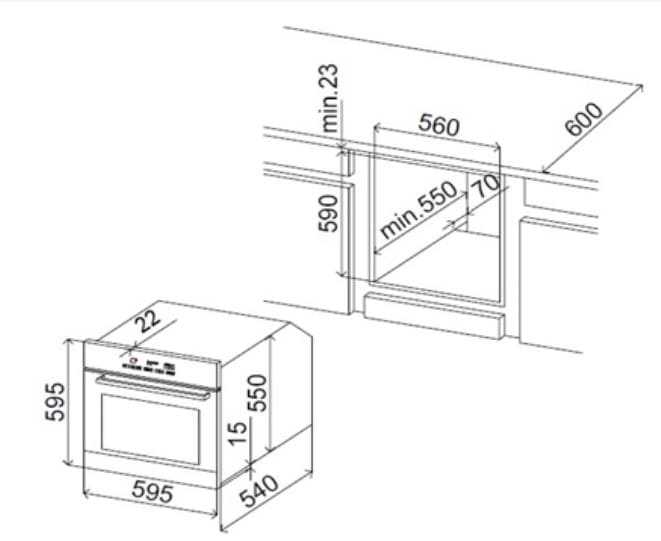

Вот несколько требований, выполнение которых может гарантировать нормальное функционирование духовки:

1. Нижняя часть корпуса духового устройства должна находиться на расстоянии не меньше 6-8 см от пола.
2. Расстояние от его боковых стенок до боковин кухонного гарнитура должно быть не меньше 5-6 см.
3. Дистанция от задних стенок корпуса духовки до стены должна составлять не меньше 4-5 см.

Разобравшись, как установить духовой шкаф, озадачимся теперь вопросом, как правильно подключать его к электропитанию.

Подключение к электросети

Если есть желание или привычнее пользоваться розеткой для включения варочной панели и духового шкафа, то нужно отдать предпочтение современным европейским образцам, имеющим заземляющие контакты. При подключении устройства к обычной розетке проблем не будет. А если необходимо провести провод от распределительной коробки, сделать это немного сложнее. Но разбирающемуся в электрике человеку сделать это вполне возможно самостоятельно. Рассмотрим пошагово, как подключить духовой шкаф в этом случае.

1. Вначале нужно в обязательном порядке отключить электропитание на вводе в квартиру, чтобы обезопасить себя от случайного удара током.
2. Затем в случае, когда из корпуса духовки не выведен провод для включения в сеть, необходимо на задней его стороне найти колодку с клеммами, взять подходящего сечения провод и зажать его жилы соответствующими клеммами.
3. После этого противоположный конец кабеля подключить таким же образом к жилам ввода в распределительной коробке.

Необходимо при этом соблюдать цветную маркировку на проводах:

• коричневый — идет к клемме L.
• ссиний (ноль) – идет к клемме N.
• зеленый – это заземление, ведет к клемме PE.

Перед подключением проводов нужно убедиться, что они могут выдерживать большие нагрузки тока.

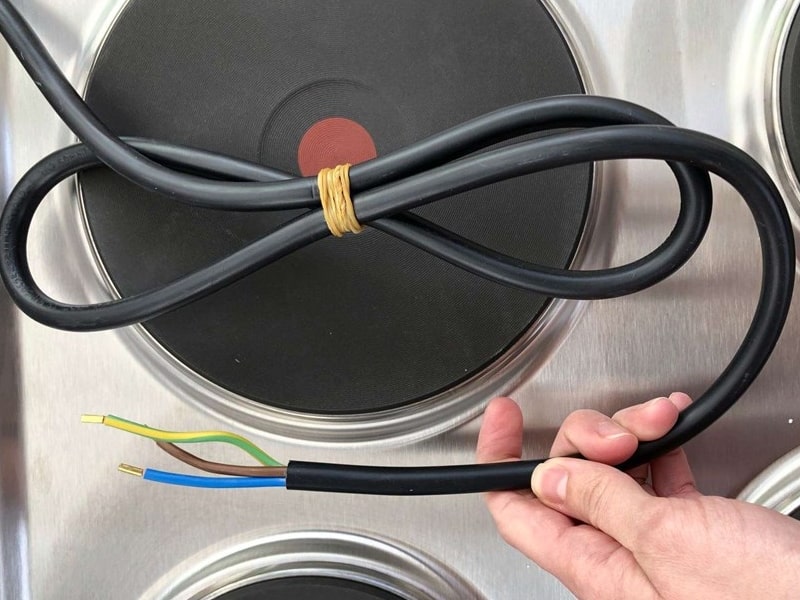

Маркировка проводов электрической духовки

Как правило, для шкафов мощностью порядка 3,5 квт подходит медный трехжильный провод сечением 2,5 мм

2. При больших мощностях рекомендуют пользоваться проводами имеющими жилы сечением в 4 мм².

Совет! Чтобы защитить себя и свое устройство от последствий короткого замыкания, лучше всего воспользоваться УЗО (устройство защитного отключения), состоящего из трансформатора и других электрических компонентов.

Критерии выбора духового электрического шкафа

Перед покупкой такого устройства нужно иметь представление о некоторых нюансах, связанных с будущим его расположением. Духовые электроприборы разделяют на два вида.

1. Независимые модели, имеющие свои отдельные схемы питания, они не привязаны друг к другу, можно устанавливать их даже в противоположных местах кухни, на любой высоте и в любом месте.

2. Зависимые модели, имеют обычный классический вид. Размещают их, как правило, традиционно. Наверху – варочная панель, внизу – духовой шкаф. Причем панель управления у них может быть тоже общей.


Совет! Для создания интресного дизайна, лучше всего выбирать независимые варианты духовых шкафов.

Очень важно перед тем, как выбирать для своей кухни духовку, определить размеры ниши или секции в кухонном гарнитуре, в котором предполагается ее установка. Необходимо заранее отрегулировать нишу, чтобы избежать перекосов и подвести вентиляционные зазоры между нею и устройством в соответствие с нормой (см. выше). Важно подобрать такую модель, чтобы ее размер подходил под приготовленную нишу.

Если все подключено и сделано правильно, можно включить ток на входном распределительном щитке. Вас можно поздравить! Вы сделали правильный монтаж и разобрались, как подключить самостоятельно электрический духовой шкаф. Подключить варочную панель можно таким же способом. Главное, помнить о технике безопасности.

Как подключить духовой шкаф и варочную панель к электросети

Современные духовки, в их число входят модели Electrolux (Электролюкс), Lex – это мощные потребители электричества. Встроить их довольно легко, а вот подключить непросто. Процесс требует соблюдения ряда требований. Надо знать, как подключить духовой шкаф к электросети, чтобы в дальнейшем не возникло никаких проблем.

Содержание

1. Топ-5 духовых шкафов с электрическим грилем
2. Порядок подключения
3. Выбор места для установки
4. Способы прокладки проводки
5. Сечение проводников и номинал автомата защиты
6. УЗО — надо или нет?
7. Розетка для духового шкафа
8. Двухфазные и трехфазные сети
9. Правила техники безопасности
10. Советы и рекомендации специалистов
11. Рейтинг духовых шкафов с электрическим грилем
12. Electrolux OPEA 4300 X
13. Beko BCM 12300 X
14. Weissgauff EOV 19 MB
15. Hotpoint-Ariston FI7 861 SH BL HA
16. Bosch HBJ558YS0Q

Топ-5 духовых шкафов с электрическим грилем

Место	Модель
1.	Electrolux OPEA 4300 X	Цены	Обзор
2.	Beko BCM 12300 X	Цены	Обзор
3.	Weissgauff EOV 19 MB	Цены	Обзор
4.	Hotpoint-Ariston FI7 861 SH BL HA	Цены	Обзор
5.	Bosch HBJ558YS0Q	Цены	Обзор

Не обладая навыками электромонтажа доверьте работу профессиональным электрикам.

Порядок подключения

Электрические и газовые приборы подключаются по-разному. Независимо от типа электродуховки есть определенный план действий. Первым делом оценивают имеющуюся проводку. Духовку к ней можно подсоединить, если провода находятся в хорошем состоянии, а сечение проводников не меньше необходимого. Также при наличии на линии рубильника или автоматического выключателя, которые в случае возникновения опасной ситуации обесточат оборудование.

Если проводка не отвечает положенным требованиям, прокладывают новую, начиная от щитка и до места, где предполагается установить духовку. На проложенной линии обязательно ставят автомат подходящего номинала.

Вначале духовой шкаф готовят к подключению. Необходимо определить класс энергопотребления техники: А, В или С. Маркировка указывает на показатель мощности вне зависимости от различных конструкционных характеристик. Мощность моделей с обозначениями А+ и А++ не превышает 0.6 кВт, потому они относятся к самым экономичным. Электрическую духовку подключают как с помощью сетевого шнура, так и без него.

К электрической сети в 220 Вт прибор подсоединяют через 3-х контактную вилку с заземлением. Если в комплекте отсутствует шнур и вилка, их покупают отдельно. Розетку подбирают учитывая мощность духового шкафа. В большинстве случаев достаточно розетки с номиналом 16 А. Специалисты не советуют ставить ее на линию, к которой подсоединяют варочную панель, чтобы исключить сильную нагрузку.

Есть еще один способ подключения. При нем с проводами из стены напрямую соединяют питающий кабель. Здесь рекомендуется использовать клеммную колодку. Соединение получается надежным.

При установке нужно правильно рассчитать размеры духового шкафа и ниши

Выбор места для установки

Духовой шкаф станет работать эффективнее, если выбранное для его установки место на кухне в квартире или доме будет удобным и доступным. Чаще всего прибор предпочитают встраивать прямо под столешницей. Это сделать не составит труда.

Духовой шкаф устанавливают в специально отведенной нише подальше от остальной техники и мойки. При данном типе рядом располагают варочную поверхность и встроенный духовой шкаф. Как результат получается самостоятельная зона для приготовления еды.

Установка духовки в кухонный гарнитур отдельно от варочной панели предполагает разные варианты:

• в пенал на уровне пояса;
• на тумбе;
• в специальную колонну.

Раздельный монтаж электрического духового шкафа и варочной поверхности предполагает встраивание его в колонну. В этом случае варочную панель ставят независимо на столешнице над одним из шкафов.

Встраивание в колонну или установка духового шкафа в пенал предусматривает расположение над микроволновкой или под ней, над ящиками. Кухня приобретает современный стильный вид, в ней становится удобно находиться и заниматься приготовлением еды. Все потому что духовка расположена на уровне глаз, к ней не надо наклоняться, чтобы посмотреть, как готовится блюдо. Такое размещение безопасно для детей, так как они не смогут достать до ручки дверцы и панели управления.

Некоторые предпочитают устанавливать плиту с духовкой на специальном кухонном острове посередине комнаты. Но данный вариант возможен лишь в кухнях большой площади либо в просторных квартирах-студиях. В них кухня объединена с гостиной. Для маленьких помещений остров не подходит, снижается функциональность. При таком варианте подключать устройство к электрической сети придется по проводам, проложенным через пол, который надо приподнимать. В результате получится подиум, а это предполагает наличие потолков определенной высоты.

Способы прокладки проводки

Перед тем, как подключить духовку, следует ознакомиться со способами прокладки проводки. Традиционно ее протягивают незаметно в штробах или штукатурке. Такая работа связана с пылью, приходится разрушать стены, порой остаются видимые следы. Скрыть их можно, покрасив стены либо наклеив новые обои. Есть и другие способы прокладки электрического кабеля.

Можно протянуть линию, соорудив специальные плинтуса, которые в отличие от обычных широкие и высокие. Там провод не видно и его нельзя повредить. Работа легкая и не пыльная.

Другой способ – прокладка в кабель-каналах. Они представляют собой короба из пластика или металла. В них укладывают кабель, потом прикручивают к стенкам. В коробах имеются крышки, которые снимаются. Надо иметь в виду, что они привлекают внимание. Но по деревянным перекрытиям и стенам, которые прекрасно горят, тянуть провод необходимо в гофре.

Сечение проводников и номинал автомата защиты

Средняя мощность последних дорогостоящих моделей встраиваемых духовых шкафов колеблется от 2.6 до 3 кВт, так производители заботятся об экономии электричества. Более дешевые приборы имеют большую мощность, мощными являются и устройства с пиролизной очисткой. Поэтому духовки следует подключать к линии с большим сечением проводов – 6 мм², на которой должен стоять автомат защиты класса С32. Такие провода в состоянии долго выдерживать нагрузку в 10 кВт. Надо иметь в виду, что кабель и автомат для прокладки подобной линии стоят дорого.

Сечение жил медного провода	Допустимый длительный ток нагрузки	Max мощность нагрузки (одна фаза 220 В)	Номинальный ток защитного автомата	Предельный ток защитного автомата
1. 5 мм2	19А	4.1 кВт	10А	16А
2.5 мм2	27А	5.9 кВт	16А	25А
4 мм2	38А	8.3 кВт	25А	32А
6 мм2	46А	10.1 кВт	32А	40А
10 мм2	70А	15.4 кВт	50А	63А

При наличии духового шкафа мощностью менее 8 кВт (даже при одновременном включении всех имеющихся в квартире приборов) разрешено прокладывать кабель сечением 4 м² и ставить автомат С25. В целях повышения безопасности при установке духовки специалисты советуют использовать 2-х полюсные защитные автоматы. В нужных случаях при срабатывании они выключат фазу и ноль.

Применять можно кабель NYM параметрами 3*6 либо ВВГнг – 3*4. Покупая, необходимо замерить диаметр провода. Производители дешевой и некачественной продукции прибегают к экономии меди и тогда вместо диаметра 4 мм² выходит 3 мм².  Это создает опасную ситуацию. Проводка будет греться, в результате случится короткое замыкание и пожар.

Для кабеля сечением 4 мм² диаметр проводника должен составлять 2.26 мм, 6 мм² – 2.76 мм.

УЗО — надо или нет?

УЗО расшифровывается как устройство защитного заземления. Специалисты настоятельно советуют устанавливать его на линии. Автомат не даст проводке перегреваться, защитит от токов короткого замыкания.

При отсутствии заземления и двухжильной проводки наличие УЗО обязательно. Если будет нарушена изоляция или случится пробой, человек может получить роковой удар током. При скачке напряжения техника перестанет работать.

Если вдруг в изоляции случится пробой на землю либо человек случайно прикоснется к фазе, устройство отключит электрическое питание. С УЗО намного безопаснее пользоваться духовым шкафом и электроплитой. Подобрать автомат легко. Его номинал должен быть на один шаг выше номинала защитного автомата. К примеру, при установке автомата на 32А, устройство защитного заземления должно быть на 40А, на 25А – УЗО берут на 32А.

Еще один параметр – это ток отсечки. Для линии с подключенным одним аппаратом берут 10 мА. Лучший выход – это поставить класс В, хотя сгодится класс А. УЗО класса АС стоят меньше, однако не в состоянии обеспечить необходимую безопасность. Использовать его не рекомендуется.

Отсюда можно сделать вывод, что правильное и надежное подключение возможно только при использовании:

• проводов с большим сечением;
• автомата защиты;
• УЗО.

Такая установка обеспечивает безопасную и продолжительную работу кухонной техники.

Розетка для духового шкафа

Розетку подбирают с учетом мощности духовки, характеристик сети, значения тока. К примеру, при сечении проводов 16А, которое подходит для устройства 3.5 кВт, необходима розетка конкретно под эту либо большую характеристику – на 20А или 32А. Разъем для подключения электроприборов бывает различной формы с разным количеством отверстий.

Нередко вилка шнура духовки совпадает с нею, к примеру, три плоских вывода под 32А. При наличии 3-х фазной сети, необходима электрофурнитура на 4-5 проводов. Если неправильно рассчитать, то разъем будет нагреваться, произойдет выгорание. Нужно выбирать, начиная с типа F и 10А. Чтобы обеспечить большую безопасность лучше приобрести типоразмер с крышечкой, который защищает от попадания брызг.

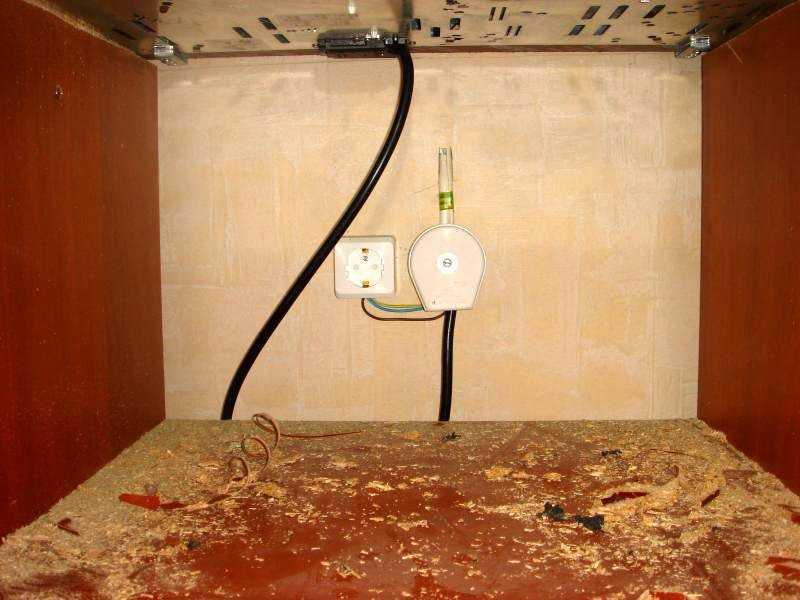

Розетки необходимо ставить в доступном месте недалеко от духового шкафа на негорючую поверхность. На нее не должна попадать влага. Не надо устанавливать сзади варочной панели и самой духовки.

Рекомендуется, чтобы она находилась от пола на высоте 30 см. Слишком близкое к нему расположение розеток приведет к неудобствам при пользовании. Например, если есть нижние мебельные фасады, понадобится их демонтировать, можно не вписаться в размер. Основная опасность заключается в том, что может прорвать шланг водопроводной трубы и при наступлении в воду человек окажется под напряжением 220 Вольт. Нежелательно устанавливать розетку над или под бойлерами и нагревательными приборами.

От камеры духового шкафа рекомендуемое расстояние составляет – 60 см, до дверных проемов столько же, оконных – минимум 10 см.

Чтобы подключить кабель к розетке, надо очистить жилу от изоляции на 0.5 см, подвести под прижим, закрепить вином. Можно сделать по-другому. Зачистить провод на 1.5 см, обернуть им винт и прижать. В этом случае контактируемый участок получается больше, следовательно, соединение лучше, а значит более надежно.

Жилу из тонких проволок плотно обхватывают латунными трубками либо запаивают оловянным припоем. При подборе кабеля и розетки для варочной панели, и духового шкафа необходимо учитывать в сумме мощность бытовой техники, подключенной к силовой цепи.

По требованиям безопасности использовать переноску (удлинитель) для подключения варочной панели и духового шкафа запрещается. Правильнее будет установить двойную розетку. Они представлены в широком ассортименте.

При установке важно подобрать правильные материалы

Двухфазные и трехфазные сети

Духовые шкафы и варочные поверхности – это в основном универсальные приборы. Они подходят как для двухфазной сети (220-240 В, 2 или 3 жилы), так и трехфазной (340-380 В, 4 и 5 жил). К инструкции производители прилагают схему подключения прибора к конкретной сети. 3-х фазное подключение в основном предлагается для духовок большой мощности, начиная от 5 кВт.

Правила техники безопасности

Необходимо проявлять осторожность как при проведении электропроводки, так и подключении духового шкафа. Перед тем как приступить к работе дом необходимо обесточить. Из-за значительного потребления духовкой энергии, для нее проводят дополнительную токопроводящий кабель с жилами, сечение которых составляет 4 мм². Подключают к отдельному автомату, который подбирают в зависимости от нагрузки, к полученному показанию прибавляют 10%.

Обязательно нужно заземление. В старом многоквартирном доме самому надо отдельную жилу заземлить на шину общего электрощита. При наличии в доме отличной проводки и пользовании духовкой мощностью не более 3 кВт можно использовать простые евророзетки. Электрический кабель не должен контактировать с поверхностью духовки.

Советы и рекомендации специалистов

Профессионалы советуют при выполнении любых электромонтажных работ строго соблюдать правила техники безопасности. Вначале изучить инструкцию и предлагаемую схему подключения духового шкафа к электрическому питанию. Использовать только медный кабель, правильно определиться с величиной сечения провода. Вилка должна включаться в розетку беспрепятственно. При грамотном подходе выполнить установку и подключение духовки можно и одному, не прибегая к услугам мастеров.

Разобравшись, как правильно подключить духовой шкаф, проделав все нужные действия, необходимо удостовериться в правильности выполнения. Для этого включают автомат, который подает питание на устройство, тестером проверяют напряжение на колодке либо клеммах розетки. Электроизмерительный прибор должен показывать 220 В, а при отключении автомата это значение сразу сбрасывать. О правильно выполненной работе можно судить, если при включении техники отсутствует дым, нет специфического запаха, нигде не искрит, все индикаторы активны. После проведения тестирования духовой шкаф можно встраивать в отведенное для него место и приступать к приготовлению пищи.

Производители выпускают как электрические, так и газовые духовые шкафы. Подключением последних должны заниматься исключительно специалисты газовой службы. Подачу газа в квартиру на время проведения работ перекрывают.

Рейтинг духовых шкафов с электрическим грилем

Electrolux OPEA 4300 X

объем – 57 л;

класс энергопотребления – А;

максимальная температура – 250°С;

количество режимов нагрева – 7;

мощность гриля – 2450 Вт;

размеры (В*Ш*Г) – 59*59.4*56 см.

Цена в интернет-магазинах

Beko BCM 12300 X

объем – 48 л;

класс энергопотребления – А+;

максимальная температура – 280°С;

количество автоматических программ – 8;

мощность гриля – 2200 Вт;

размеры (В*Ш*Г) – 45.5*59.4*56.7 см.

Цена в интернет-магазинах

Weissgauff EOV 19 MB

объем – 50 л;

класс энергопотребления – А;

максимальная температура – 250°С;

количество автоматических программ – 6;

мощность гриля – 1500 Вт;

размеры (В*Ш*Г) – 59.3*59.5*53. 5 см.

Цена в интернет-магазинах

Hotpoint-Ariston FI7 861 SH BL HA

объем – 73 л;

класс энергопотребления – А;

максимальная температура – 250°С;

количество режимов нагрева – 9;

мощность гриля – 2450 Вт;

размеры (В*Ш*Г) – 59*59.5*56.4 см.

Цена в интернет-магазинах

Bosch HBJ558YS0Q

объем – 66 л;

класс энергопотребления – А;

максимальная температура – 275°С;

количество режимов нагрева – 8;

размеры (В*Ш*Г) – 59.5*59.4*54.8 см.

Цена в интернет-магазинах

🔥 Топ-10 лучших духовых шкафов со скидками

Как подключить розетку 120/240 В для электрической плиты

Электрические кухонные плиты требуют особой проводки, поскольку для них требуется цепь на 120/240 вольт и розетка. В то время как газовые плиты также подключены к розетке, чтобы обеспечить питание для работы таймеров, вентиляторов и других аксессуаров, в этих плитах используются простые бытовые цепи на 120 вольт. Электрическая плита, с другой стороны, использует ток 120 вольт для тех же целей, но также использует ток 240 вольт для нагрева нагревательных элементов плиты и нагревательных змеевиков духовки. Следовательно, требуется розетка на 120/240 В и цепь с независимым нейтральным проводом, который обеспечивает обратный путь для 120-вольтовой части цепи.

В этом отношении электрическая плита очень похожа на электрическую сушилку для белья, в которой также используется розетка на 120/240 вольт. В сушилке для белья таймер и барабанная камера питаются от тока 120 вольт, а нагревательный элемент сушилки питается от тока 240 вольт.

Отдельностоящие и вставные диапазоны

Розетка обычно требуется только для отдельно стоящих вертикальных плит. Встраиваемые варочные панели или настенные духовые шкафы обычно имеют жесткую проводку , , при этом проводка цепи подключается непосредственно к панели подключения прибора, без использования штепсельного шнура и розетки.

Следующие инструкции написаны для отдельно стоящих вертикальных модулей.

Цепи для электрических плит

Перед подключением концевой розетки, к которой вы будете подключать диапазон, необходимо выполнить некоторые предварительные действия. Во-первых, вам понадобится 240-вольтовая цепь с соответствующей номинальной силой тока, проложенная от панели главного автоматического выключателя до места, где вы хотите установить розетку. В то время как некоторые домашние мастера обладают необходимыми навыками для запуска новых электрических цепей с панели автоматического выключателя, это почти всегда работа для профессионального электрика. Такая работа может быть довольно опасной, если вы не знаете, что делаете. Он включает в себя установку нового автоматического выключателя на 240 вольт и прокладку электрического кабеля через стены к розетке плиты.

Электрическая цепь, питающая электрическую плиту, должна иметь достаточную силу тока для обеспечения необходимой мощности плиты. Потребляемая мощность диапазонов варьируется в зависимости от номинала устройства, но в большинстве случаев требуется 50-амперная цепь 240 В, подключенная проводом № 6. Для меньших диапазонов может потребоваться схема на 40 ампер, соединенная проводом №8. В любом случае цепь подключается трехжильным кабелем, включая белый, черный и красный провода, а также оголенный медный провод заземления.

Правила NEC

Национальный электротехнический кодекс (NEC) имеет разные правила для разных типов диапазонов. Встраиваемые диапазоны обычно жестко подключены, а размеры проводников цепи должны точно соответствовать мощности, указанной на паспортной табличке устройства. Но схемы для подключаемых отдельно стоящих диапазонов на самом деле могут быть ниже номинальных значений, указанных на паспортной табличке. Если мощность составляет 12 000 Вт или меньше, схема может быть рассчитана только на 8 000 Вт. Это означает, что для этой духовки мощностью 12 000 Вт вы можете поставить новую розетку с кабелем № 8 AWG и выключателем на 40 ампер, а не кабелем № 6 и выключателем на 50 ампер.

NEC делает это допущение, потому что паспортная табличка основана на том, что духовка и горелки одновременно работают на высокой мощности, что случается не очень часто. Но если вы когда-нибудь устраивали большой ужин, вы знаете, что иногда случается зажигание всего сразу и в течение длительного времени. Поэтому рекомендуется подключать цепь диапазона с помощью 50-амперного выключателя и кабеля № 6 калибра.

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

Наши партнеры помогут вам сравнить расценки лучших специалистов рядом с вами

Узнать цену

Раскрытие информации рекламодателем

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Подключение шнура питания к плите

Еще одним предварительным шагом является подключение шнура питания прибора к плите. Большинство диапазонов поставляются без шнура питания; это компонент, который вы должны купить отдельно и подключить самостоятельно. В отличие от установки схемы, подключение шнура питания относительно несложная работа, поэтому большинство домашних мастеров могут сделать это самостоятельно. В то время как размер цепи может варьироваться, что не может измениться, так это шнур питания и тип розетки. С 1996, NEC требует 4-проводных цепей для электрических плит, духовок и варочных панелей. Это означает, что розетка имеет четыре слота для вилки с 4 контактами. Установка новой розетки, предназначенной для трехштырьковых шнуров старого образца, является нарушением правил.​

Это включает в себя снятие задней панели доступа на плите, протягивание шнура питания в панель, а затем подключение проводов к соответствующим винтовым клеммам.

Смотреть сейчас: Как подключить шнур питания к электрической плите

Вилки с 3 и 4 контактами

Похожая история с плитами и сушилками для белья. До 1996 года (на самом деле это было ближе к 2000 году, когда новые правила получили широкое распространение) электрические плиты и сушилки разводили тремя проводниками: двумя «горячими» и одним нейтральным. Корпус или корпус прибора заземлялся через нейтраль, чтобы шнур сушилки и розетка не имели отдельного заземления.

После изменения кода приборы продавались с заземлением корпуса, отделенным от нейтрали. Для этой конфигурации требуется 4-жильный шнур питания с отдельным проводом заземления, который подключается к винту заземления на устройстве. Старая система работала нормально, но новая система безопаснее.

Правило четырех проводников применяется только при установке новой розетки, например, при новом строительстве или капитальном ремонте кухни. NEC по-прежнему позволяет использовать существующие розетки с 3 разъемами, которые работают со старыми шнурами с 3 контактами. Если вы просто заменяете диапазон и у вас уже есть розетка с 3 разъемами, вам разрешено установить вилку с 3 контактами. Однако вы должны настроить проводку диапазона так, чтобы заземление корпуса было связано с нейтральной клеммой. Многие диапазоны продаются с металлической соединительной полосой или проволокой именно для этой цели. Инструкции см. в руководстве пользователя или у производителя диапазона.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Отвертки

Материалы

• 2-местная приборная коробка
• 4-гнездовая розетка на 120/240 В

В этих инструкциях предполагается, что кабель питания серии уже подсоединен, а электрическая проводка и новый автоматический выключатель на 240 В уже установлены. Перед подключением розетки убедитесь, что проводка цепи отключена в блоке выключателя. При установке профессионалом автоматический выключатель часто остается неподключенным до тех пор, пока не будет завершена проводка розетки.

1. Размещение емкости

   Расположение розетки обычно определяется прибором. Розетки для отдельно стоящих плит доступны через отверстие в задней части плиты.

   Когда придет время включить плиту, вы полностью вытащите ящик под духовкой, затем протянете руку через полость спереди, чтобы добраться до розетки. Поэтому лучше всего монтировать розетку в соответствии со спецификациями производителя диапазона. Обычно это на задней стене за плитой, на несколько дюймов выше пола и несколько не по центру в пространстве шкафа для плиты. Для некоторых диапазонов предпочтителен напольный монтаж розетки.

2. Установка электрической коробки

   После того, как надлежащий кабель проложен от коробки выключателя к розетке, вы можете установить 2-местную коробку устройства либо заподлицо в стене, либо, если позволяет место, на стене. При установке заподлицо используются «старые» коробки, предназначенные для модернизации, в то время как при установке на поверхности могут использоваться металлические коробки для поверхностного монтажа с закругленными углами.

3. Зачистите и прикрепите кабель

   Снимите внешнюю оболочку с кабеля и затем вставьте кабель в коробку через одно из выбивных отверстий. Закрепите кабель на коробке с помощью кабельного зажима, соответствующего типу используемой коробки.

   Снимите примерно 3/4 дюйма изоляции с каждого отдельного изолированного проводника в кабеле.

4. Соедините провода

   Вставьте оголенный медный заземляющий провод от кабеля в винтовую клемму заземления на розетке (обычно в верхней части розетки) и плотно затяните установочный винт.

   Вставьте белый нейтральный провод в винтовую клемму нейтрали (обычно в нижней части розетки) и затяните установочный винт.

   Вставьте два горячих провода (черный и красный) в оставшиеся винтовые клеммы и затяните установочные винты.

5. Завершить проект

   Уложите провода в коробку и закрепите розетку на стене, затем установите лицевую панель, закрепив ее крепежными винтами.

   Подключите автоматический выключатель, включите его, затем подключите диапазон и проверьте его работу.

Как подключить электрическую духовку и варочную панель

Электрические плиты и духовки часто используются на домашней кухне. При этом выбор типа печи не зависит от наличия газа в доме. Однако это мощные электроприборы и рекомендации по их подключению необходимо соблюдать. Следует отметить, что электропроводка должна быть рассчитана на мощность этих потребителей во избежание аварийных ситуаций. В этой статье мы поговорим о тонкостях подключения к сети кухонного электрооборудования.

Определитесь с моделью

Если у вас установлена ​​и электрическая духовка, и варочная панель, первое, что вам нужно сделать, это определиться с моделями и рекомендациями производителей. На что обращать внимание при подключении:

1. В некоторых случаях плита и духовка подключаются независимо друг от друга, но если это модели из комплекта одного производителя, то нужно смотреть в инструкции, может и стоит быть на связи.

2. Подключение шнура к электроплите, в зависимости от производителя шнур может быть съемным или несъемным. В моделях со встроенным шнуром Бош такой есть, заменить нет возможности, он закреплен в пластине, если нужно будет его удлинить, то придется его обрезать и подключать с помощью клеммников, гильз или по-другому.

Подключение к сети

Обычно бытовые розетки выдерживают ток до 16А, такой ток потребляют приборы мощностью до 3,5 кВт. Поэтому, если мощность вашей плиты и электрической духовки находится в этом диапазоне, то можно подключать к розетке.

Мощные платы могут потребовать наличия трехфазного ввода, если это не так, то придется выходить из положения изменением подключения ТЭНов, включив все параллельно. Тогда мощность, скорее всего, выйдет за пределы 3,5 кВт. Затем нужно подключить провода напрямую к автомату с током до 32А. Подбирается в соответствии с реальным потреблением и небольшим запасом (20-40% будет более чем достаточно), подойдет автоматический выключатель с маркировкой типа С32.

Стоит отметить, что есть вилки на 32А, они довольно большие по размеру, а их штырьки имеют необычную круглую форму, и прямоугольную. Подключаются следующим образом:

Схема подключения для разного количества фаз и величины напряжений должны быть указаны на корпусе устройства или в инструкции. Типа такие:

Обратите внимание, что каждый из контактов пронумерован, а на схеме указано, где должны быть установлены перемычки.

В нижней или верхней части на задней стороне обычно имеется окно, через которое осуществляется подключение.

Перемычки могут быть установлены по вашему усмотрению, в соответствии с распространенным типом сети в конкретном регионе. Обратите внимание на фото, под провода уже установлены заводские медные перемычки похожие на шины, но лучше лишний раз убедиться.

В примере на фото каждая из клемм пронумерована. Если таких перемычек нет, сделайте их сами из кусочков проволоки. На фото провода подключены напрямую к клеммам, но лучше это делать с помощью круглых клемм (кабельных наконечников).

Это может выглядеть так:

Запомните:

На кухне, особенно возле плиты, обычно жарко и влажно, это усугубляет работу как кабелей, так и самих приборов. Отсюда повышенный риск поражения электрическим током.

В любом случае подключение должно производиться через УЗО, а корпус крайне желательно заземлить.

Для подключения электроплиты и духовки можно использовать как гибкие кабели, так и монолитные, например, ВВГ 3х2,5 и другие подходящие.

Не подсоединяйте использованный кабель. Как правильно подобрать сечение кабеля под конкретную нагрузку Ранее на сайте была опубликована статья.

Схема подключения электроплиты через УЗО и автомат к однофазной и трехфазной электросети представлена ​​ниже:

Что нельзя делать при подключении электроплиты: советы и рекомендации

Если при ремонте на кухне вы не предусмотрели замену электропроводки, то должны четко осознавать, что старые алюминиевые кабели не рассчитаны на такие нагрузки, даже если ранее также были установлены электроплиты и духовки. Рекомендуется использовать медь, чтобы не прокладывать кабель в стене, после отделочных работ его можно прокладывать наружными способами, например, в кабель-канале.

Линия должна идти прямо от автомата открывания и к ней подключаются только электроплита и духовка.

Нельзя подключать плиту и духовку одновременно через тройники или удлинители — ничего не получится.

Если переподключаете старую электроплиту — замените вилку, возможно она старого образца и уже изношена. Это не займет ни времени, ни финансовых средств, но улучшит контакт и снизит нагрев розетки, а это избавит вас от проблем в будущем.

Установка

Встраиваемые модели сейчас очень популярны. Они прекрасно вписываются в комплект кухонной мебели, но нужно учитывать габариты, чтобы все шло хорошо. Стоит сказать, что просто задвинуть электрическую духовку вместо кухонного стола не получится. Необходимо выдерживать небольшие допуски для нормального функционирования устройств.
