Планировка санузла — лучшие идеи дизайна с фото

В домах типовой постройки прошлого века размер санитарных помещений оставляет желать лучшего. Грамотная планировка санузла поможет правильно распределить пространство, уместив все необходимое в совмещенной ванной с туалетом.

Содержание

1. Правила законной планировки
2. Интересные проекты ванных комнат
3. Зонирование пространства
4. Оформление пространства: материалы, декоративные элементы
5. Ультрасовременный стиль

Правила законной планировки

Наличие при себе схемы электропроводки и канализационных труб, позволяет приступить к разработке дизайн-проекта планировки санузла и получить разрешение на переделку. На законных основаниях увеличить пространство ванной комнаты возможно одним из двух способов:

• объединив оба помещения;
• расширить пространство за счет коридора или кладовки.

И тот и другой вариант возможен лишь в случае отсутствия в стенах вентиляционных каналов. Необходимая информация есть в техпаспорте жилого помещения. С перепланировкой в частном доме все гораздо проще. Задействовать жилые помещения никто не запрещает. Чтобы приступить к работе, необходимо собрать пакет документов, а именно:

1. Обратиться в проектную организацию, чтобы убедиться наверняка в том, что желания совпадают с техническими возможностями.
2. Там же заказать дизайн проект. Предоставив при этом техпаспорт и свидетельство собственности или найме.
3. Как только готовый проект будет на руках – получить разрешение на перепланировку. В данном случае совмещению ванны с туалетом. Документ выдают в отделе согласований.

Дальнейшая документация, а именно акт, будет выдан инспектором по окончании работ после того, как тот проверит все на предмет нарушений и отклонений от проекта. На последнем этапе необходимо подать сведения об объединении помещений в БТИ. Если этого не сделать, в будущем, при переоформлении или продаже квартиры, возникнут проблемы.

Интересные проекты ванных комнат

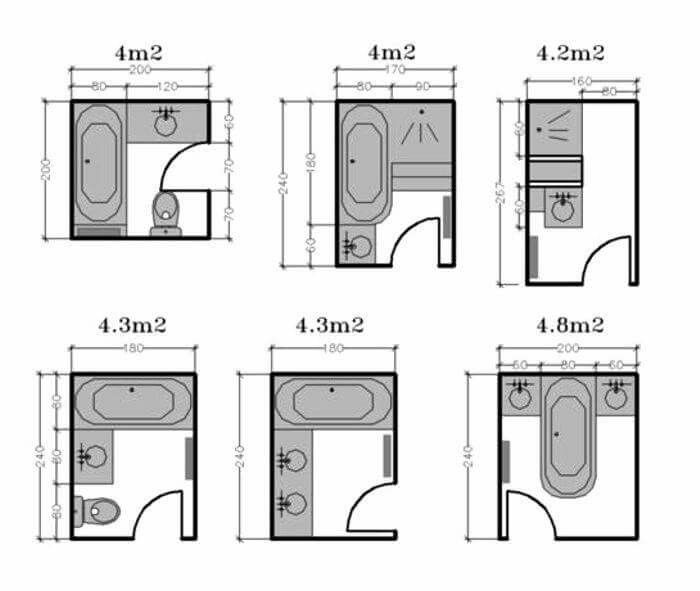

Для реализации модных идей малогабаритной ванной комнаты очень важна правильная организация пространства. Чтобы одновременно использовать нескольких функций, соответствующие зоны должны быть расположены максимально удобно.

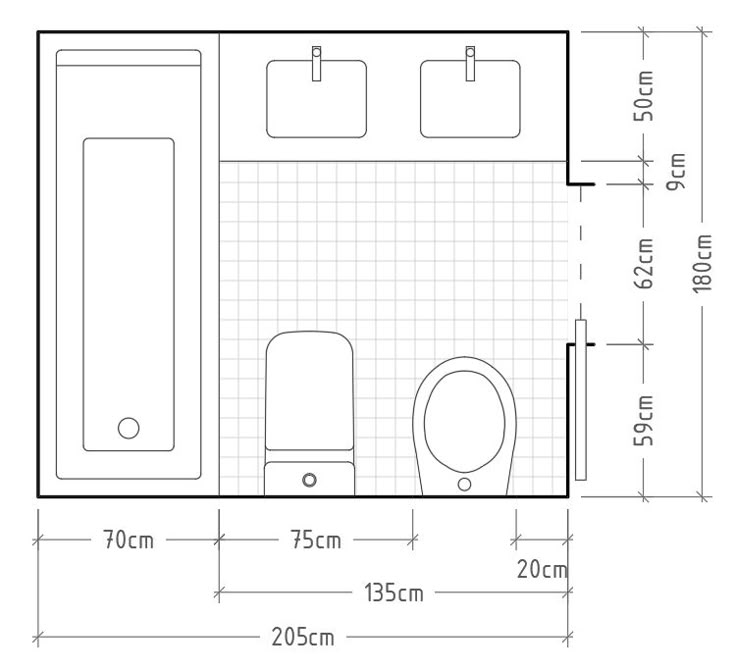

В помещении размером 3 кв. метра отведенном под санузел, приходится экономить на всем, чтобы использовать каждый сантиметр площади. Составляя проект, часто приходится выбирать нестандартные сантехнические приборы и мебель, а иногда изготавливать их на заказ. Дабы создать гармоничную обстановку сохранив функциональность.

Занимаясь проектировкой совмещенного санузла – задача дизайнера прислушаться к пожеланиям заказчика и учесть все нюансы, а именно:

• конфигурацию помещения;
• объективно взвесить возможность перепланировки в принципе;
• выбрать наиболее подходящую сантехнику и мебель;
• продумать элементы декора и освещения.

Правила планировки и оформления:

1. Работа над проектом совмещенной ванны и туалета начинается с планировки санузла, расположения приборов и мебели.
2. Санитарных проблем не возникнет, если снести стену и оставить все сантехнические приборы на своих местах.
3. При переносе ванны и раковины необходимо установить отводную трубу под уклоном не менее двух градусов, предотвратив застой слива воды.
4. Перенос унитаза влечет за собой больше трудностей, следовательно, правильнее отталкиваться от места канализационного стока при разработке интерьера.
5. Полотенцесушитель и стиральная машина не будут функционировать без привязки к канализации. Следовательно, водяной радиатор должен находиться в непосредственной близости к системе горячей воды. Идеальный вариант рядом с умывальником и ванной.
6. Основные элементы могут располагаться линейно (напротив друг друга) либо радиально – возле стен.

Под модными, современными идеями подразумеваются функциональные, четко выделенные зоны. Идеальный вариант, акцентировать внимание интерьера на участке водных процедур. Это может быть ванна или душевая. При этом унитаз расположить на оптимальном расстоянии, как показано на фото​.

Зонирование пространства

Сантехника и система хранения должны гармонировать между собой. Сейчас в тренде компактные душевые или небольшие угловые ванные. Объемные многофункциональные боксы давно в прошлом. Не актуальны и громоздкие тумбы, им на смену пришли выдвижные и открытые полки.

Планировка санузла делается таким образом, чтобы полы были максимально освобождены. Однотонные зеркальные поверхности как нельзя лучше подчеркивают легкость атмосферы. Соединив ванную с уборной с целью расширения пространства, важно не нарушить сохранность чувства интима.

Ведь ничто так не расслабляет, как уединение. Выдержать это условие помогут ширмы, перегородки и специальные ниши. В маленьком помещении выручает освещение и игра цвета отделки.

Возможные варианты:

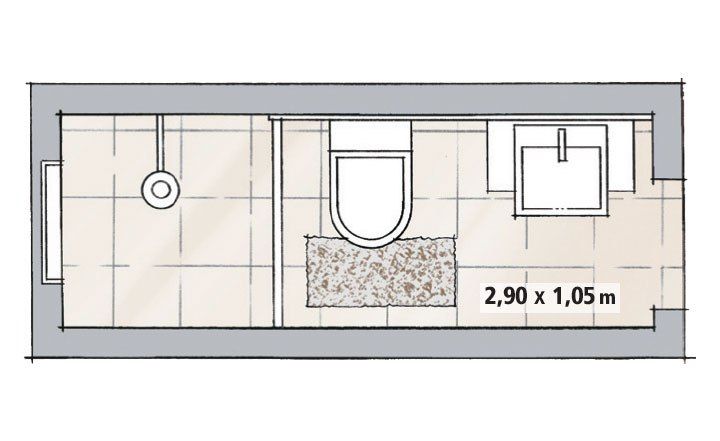

1. Прячем унитаз за перегородкой – планировка санузла начинается с проекта. На начальном этапе продумываем, как сохранить часть стены. Или же в качестве альтернативы устанавливаем в удобном месте фальш-перегородку. Если она возведена из древесных материалов или гипсокартона, хорошая идея, сделать полочки для хранения необходимых мелочей, как на фото​. Перегородка должна быть сделана из влагостойкого материала и облицована кафелем, обшита пластиком или покрыта специальной штукатуркой или краской. Красивая перегородка в совмещенной ванне с туалетом, становится украшением интерьера.
2. Стеллаж – неплохая альтернатива стационарной фальш-стене. Проблема с полочками решена сама собой. Умывальник-тюльпан или мойдодыр с раковиной лучше установить в ограниченном пространстве. В таком исполнении, за разделительную линию отвечает высокий модуль.
3. Душевая за прозрачной ширмой – такое решение идеально для небольшого пространства. За счет прозрачной (матовой или стеклянной) ширмы главная зона не бросается в глаза. А миниатюрный отсек образует полноценную душевую кабину.
4. Ширма с расстекловкой – позволяет отделить ванну во время водных процедур и визуально расширить пространство. Но такой вариант подходит исключительно для обширного помещения.
5. Резервуар для купания в нише – для реализации модной идеи в жизнь, придется за счет коридора или кладовой расширить пространство. Как вариант, интересно обыграть декоративное углубление фигурной аркой с отдельными встроенными светильниками.
6. Отделка и освещение – за счет разной отделки стен, довольно просто добиться условного разделения совмещенной ванны с туалетом. Дизайнеры часто прибегают к такому приему. Все что нужно, подобрать разные по фактуре материалы, или сыграть на цветовом контрасте одного вида керамической плитки. Лучшую сторону интерьера выделить с помощью дополнительных источников освещения, автоматически отвлекая внимание от другой зоны помещения.
7. Глухая, непромокаемая штора возле ванны – самый простой способ разграничить пространство.

Чтобы разместить в маленьком помещении все необходимое для личной гигиены, от ванной лучше отказаться, установив просторную душевую кабину 1300×800. При этом останется место для умывальника размером 800×550. Все коммуникации, включая краны – «утопить» в стены.

Оформление пространства: материалы, декоративные элементы

Разобравшись с планировкой санузла, самое время подумать о материалах. В классическом варианте пол и стены принято отделывать плиткой. Это эстетично и практично. За счет комбинации разных цветов появляется возможность реализовать интересные идеи и разграничить пространство совмещенной ванной с туалетом. Рассматривая трендовые проекты, становится понятно, другие материалы-новинки зарекомендовали себя не хуже в плане прочности.

Например:

• декоративный камень в форме крупной плитки;
• стеклянные панели и мозаика;
• керамогранит;
• палубная доска.

Каждый из материалов оригинально смотрится, делая интерьер совмещенной ванны с туалетом по-настоящему модным, а главное, уютным.

Ультрасовременный стиль

Ориентируясь на моду в стиле европейской классики, стоит особое внимание уделить естественности. Комбинируя моющие обои с камнем или лепниной. Если выбирать плитку, то исключительно дорогой вариант под дерево.

В классической Англии или Франции придерживаются однотонного оформления с флористическими принтами.

1. На протяжении многих лет в списке лучших идей уверенно удерживает верхнюю позицию скандинавский стиль. Облицовка стен, выполненная из декоративных бетонных блоков или палубной доски серого, белого и коричневого цвета.
2. В оформлении современных интерьеров, все реже в качестве отделочного материала используют плитку. Рассматривая лучшие идеи, стоит ориентироваться на стеклянные панели. За счет бесшовного крепления, интерьер визуально расширяется, сочетаясь с любыми другими материалами имеющими гладкую фактуру. При желании, у каждого есть возможность заказать эксклюзивный блок в соответствии с задумкой. Например, с фотопечатью.
3. Своеобразная прелесть любого санузла выполненного в лучших модных традициях – заключается в наличии свободного пространства. Разработка проекта не ограничивается выбором материалов. Главную роль играет наличие расстояния между элементами.

Обдумывая планировку и дизайн санузла, необходимо заранее со всеми членами семьи обсудить месторасположение функциональных деталей. Чтобы всем было максимально комфортно и уютно. Проектирование начинается с замеров и выбора лучших стилистических идей.

Важно, чтобы обновленная ванная комната не диссонировала с остальными помещениями в квартире. В помощь всем, кто в ближайшее время планирует заняться переделкой санитарно-гигиенического помещения – интересная фото​подборка и полезные советы профессионалов.





Как вам статья?

Дизайн-интерьера.

Планировка ванной и туалета. Проектирование санузлов

Планировка ванной и туалета — непростой процесс. Проектирование санузла требует координации усилий по разработке, а также установке оборудования, прокладке трубо- и электропроводов, настилке покрытий и т.д. Здесь нужна основательная подготовка, может потребоваться разрешение совмещения ванны и санузла и многое другое. Попытаемся раскрыть некоторые тонкости проектирования санузлов в нескольких статьях, посвященных ванной комнате. В этой статье мы также рассмотрим развертки стен, что пригодится, планируя ремонт пола в туалете и ванной комнате, ремонт в туалете, стены ванной и т.д.



Рассмотрим вопрос оптимального расположения ванной в доме или квартире. При проектировании санузлов, следует учесть — место ванной — в глубине помещения, в интимной части жилища. Конкретное место расположения ванной комнаты и, как следствие, принцип её сообщения с другими помещениями зависит от размеров жилища и общего характера планировки интерьера.

Важно предусмотреть как можно более свободное и непосредственное сообщение ванной со спальней и гардеробной.

Проектирование санузлов: схема функционального взаимодействия помещений



Если вместе живут представители разных поколений, то желательно предусмотреть организацию второго ванного помещения. В двухэтажном доме на каждом этаже обустраивается своя ванная комната, по возможности, рядом со спальней.

Практично совмещать ванную с туалетом, хотя некоторые предпочитают эти помещения разделять, ведь в первом случае нельзя воспользоваться туалетом, когда кто-то другой моется. Поэтому в современном жилом интерьере большой площади необходим ещё так называемый «гостевой туалет» со входом из прихожей.

Планировка ванной и туалета: план дома с несколькими санузлами и ванной комнатой, ремонт пола в туалете



Те, кто строят себе новый дом, находятся в лучшем положении, так как могут свободно решать, какая у них будет ванная по размеру, принципу планировки, стилю. В этом случае дизайнер, соблюдая архитектурно-строительные требования и учитывая пожелания конкретной семьи разрабатывает план идеальной во всех отношениях, ванной.

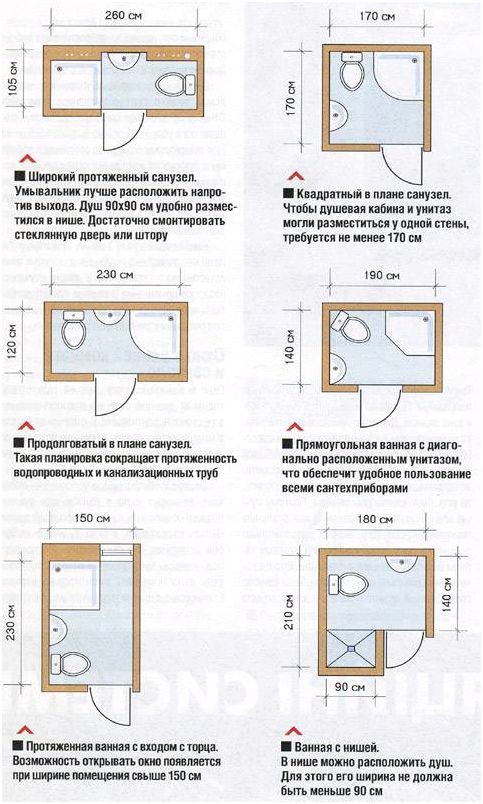

Проектирование санузла: раздельные ванная и туалет	Совмещённый санузел (требуется разрешение совмещения ванны и санузла)	Ванная с входом из спальни: проектирование санузла

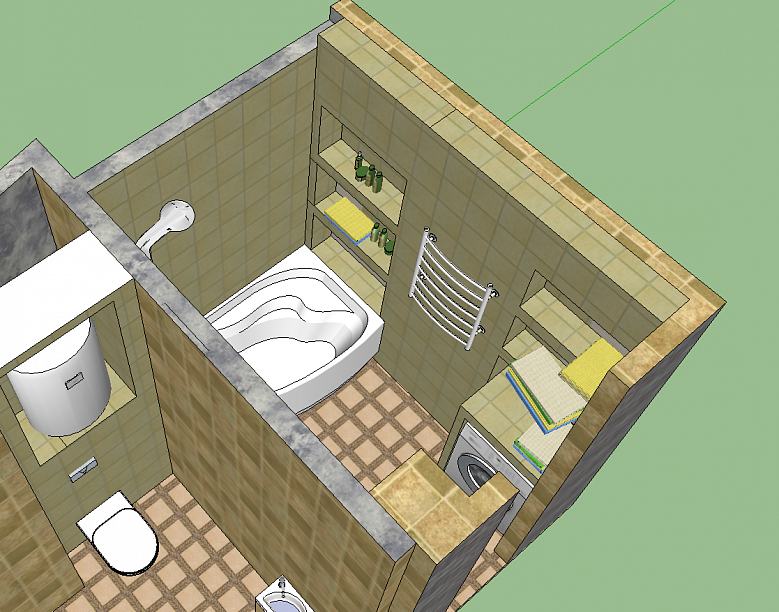

План и общий вид ванной комнаты с душевой кабиной: проектирование санузлов



Требования к обустройству при проектировании санузлов

Оптимальной можно считать ситуацию, когда в ванной комнате есть окно, с помощью которого обеспечивается естественное освещение и вентиляция помещения. Если же ванная расположена в глубине помещения и не имеет окна, то в ней нужно предусмотреть принудительную систему вентиляции для снятия конденсата из-за интенсивного парообразования.

Куда должны выходить окна ванной? Идеальной считается ориентация на восток, но возможен выход окна на северо-восток или даже на север.

Если у вас квартира или вы переделываете старый дом, то вы в большей мере привязаны к условиям жилища. В такой ситуации дизайнеру придётся обустраивать ванную комнату с учетом сложившихся инженерно-строительных ограничений.

Планировка ванной и туалета ставит задачей определить место «влажных» помещений (кухни, ванной, туалета) в многоэтажном жилище - очень непростая задача. Ведь туалет нужно непосредственно привязать к толстой вертикальной трубе стока отходов (так называемый стояк канализации). Кроме того, нужно разработать оптимальную схему подключения жилища к водопроводной сети, с учетом параметров давления воды и характера существующих коммуникаций.

Организация ванной: проектирование санузлов. Ключевые моменты, которые нужно учитывать дизайнеру при организации ванной, проводя, к примеру ремонт пола в туалете или ванной:

Схема дома и планировка ванной и туалета

Развертка стен санузла	Чертеж — ремонт пола в туалете и ванной



• характер архитектурно-строительных особенностей данного помещения, включая: расположение окон, дверей, ниш, вентиляционных каналов и т. д.;
• вид отопления помещения;
• места подключения к водопроводной сети и канализации;
• принцип и источники подогрева воды;
• мощность и размещение электроприборов.

Давление в водопроводной сети и расчетные величины электросчётчика должны быть достаточны для обеспечения потребления больших количеств воды и электричества!

Ниже рассмотрим два типовых варианта организации ванной.

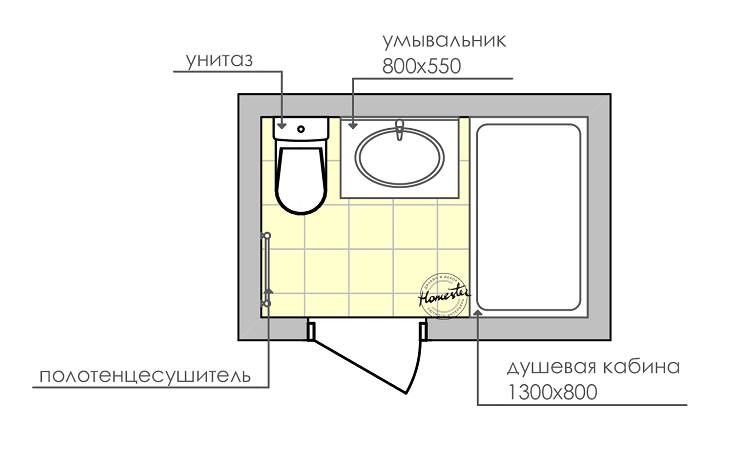

Первый вариант организации ванной: ремонт в туалете стен, ремонт пола в туалете или ванной	Второй вариант организации ванной: ремонт в туалете стен, ремонт пола в туалете или ванной



Планировка ванной и туалета требует учесть тот факт, что санузел должен быть не только комфортным, но и безопасным.

Учитывая то обстоятельство, что ванная комната является самым «мокрым» помещением жилища, все размещаемое в ней оборудование должно быть прочно закреплено, электропроводка надежно заизолирована и заделана в поверхность стен под облицовочные покрытия, ведь электрический ток и вода — несовместимые компоненты. Во избежание несчастных случаев нужно помнить о нижеследующем:

• электрические розетки (желательно с защитными откидными крышечками) и водопроводные краны следует располагать как можно дальше друг от друга!
• электрические розетки должны устанавливаться над полом на высоте не менее 130 см!
• принимая душ или ванну можно легко поскользнуться, поэтому лучше выбирать модели с более плоским, без больших круглых обводов дном или же укладывать под ноги специальные резиново-синтетические коврики!
• возле ванны, унитаза и биде желательно закрепить поручни!
• приобретайте такие душевые кабины, поверхности которых выполнены из небьющегося стекла!
• чистящие, моющие и дезинфицирующие средства храните в закрытой таре в недоступном для детей месте!
• проектируя дизайн ванной комнаты, а также проводя ремонт в туалете стен, ремонт пола в туалете или ванной — обращайте внимание на расположение стенных выступов, чтобы они не мешали движениям!

Обзор туалета (четыре аспекта, которые вам нужно знать)

от Дилана

Перед черновой обшивкой унитаза необходимо знать 4 вещи:

1. Расстояние для установки фланца унитаза от задней стены.
2. Необходимый зазор слева направо.
3. Сколько места нужно оставить перед чашей.
4. Где провести линию подачи холодной воды.

Очень важно правильно подобрать эти размеры…

Только представьте выражение лица вашей жены (или мужа) после того, как вы случайно поставили унитаз слишком близко к стене… СТРАШНО.

Итак, чтобы вы не попали в собачью конуру… Я расскажу все, что вам нужно знать, прямо в этой статье.

Кстати, нажмите здесь, если вам нужна распечатка на одной странице со всеми этими размерами, а также примерными размерами кухонной раковины, ванной и двойной раковины.

Итак, начнем с:

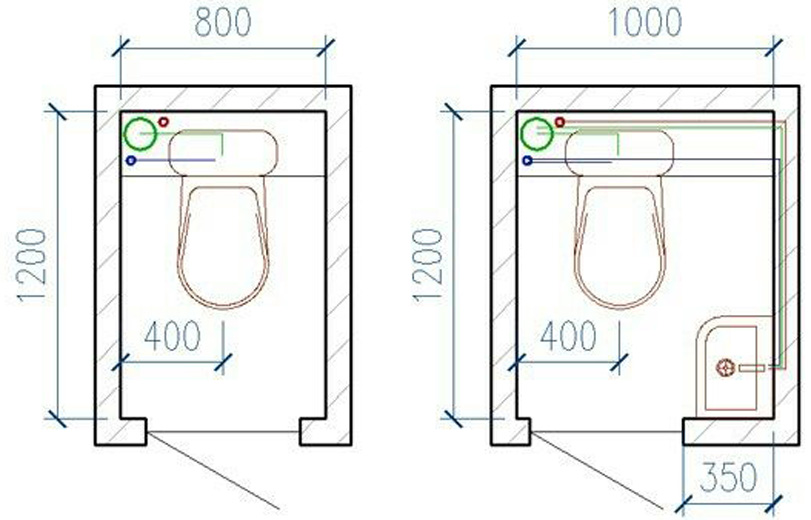

#1. Расстояние для установки фланца унитаза от задней стены.

Вам необходимо установить центр фланца унитаза на расстоянии 12 дюймов от готовой задней стенки. Не измеряйте от основания молдинга!

Снимите мерки с готовой стены.

Теперь, если вы измеряете от опорных стен, добавьте толщину вашей стены.

Большинство людей устанавливают гипсокартон толщиной 1/2″. И если это так, это измерение должно быть 12 1/2 ″ (измеряется от каркасной стены).

Важно знать, что это размер для стандартных унитазов с 12-дюймовым входом.

И некоторые люди могут задаться вопросом…

«Что означает 12-дюймовый черновой вход для туалета?»

Это означает, что расстояние между центром фланца унитаза и готовой задней стенкой составляет 12 дюймов.

Эту информацию можно найти в спецификации унитаза.

12 дюймов — самый распространенный размер туалета.

Тем не менее, полезно знать, что унитаз также входит:

• 10-дюймовый черновой.
• 14-дюймовый черновой вариант.

«Почему полезно знать, что туалеты имеют разные размеры?»

Если вы просто заменяете унитаз и заметили, что центр вашего фланца находится всего в 10 дюймах от стены, нет необходимости перемещать фланец.

Просто купите унитаз с 10-дюймовым входом.

Или предположим, что вы возитесь в туалете, а на вашем пути стоит балка пола. Возможно, вы сможете использовать другой черновой туалет, чтобы избежать обрамления.

Знание этих вещей поможет вам сэкономить время и деньги.

Кроме того, если вам нужна помощь в том, чтобы понять, как вентилировать туалет, ознакомьтесь с другой нашей статьей здесь. Или, если вы хотите увидеть, как устроена сантехника во всей ванной комнате, ознакомьтесь с этой статьей.

Двигаемся дальше…

Следующее измерение, которое вам нужно знать:

#2:  Расстояние от центра унитаза до любого соседнего приспособления или боковой стенки.

Этот размер составляет 15 дюймов. Это минимум (можно больше).

Итак, глядя на унитаз, убедитесь, что расстояние от центра унитаза до любого соседнего приспособления (или стены) составляет не менее 15 дюймов.

Слева…

И справа…

Например:

• Если рядом с унитазом стоит туалетный столик, вам понадобится 15″ свободного пространства.
• Если рядом с унитазом стоит ванна, вам потребуется 15 дюймов свободного пространства.
• Если рядом с вашим туалетом находится стена, вам понадобится 15 дюймов свободного пространства.

Имейте в виду, что если вы измеряете рядом с каркасной стеной, опять же, добавьте толщину вашей стены.

Предположим, вы укладываете гипсокартон толщиной 1/2 дюйма и мозаичную плитку толщиной 3/8 дюйма.

Сложите все это…

Артикул	Толщина
Гипсокартон	1/2 дюйма
Мозаика	3/8″
Раствор	1/8″
Общая толщина	1″

Затем возьмите общую толщину стенки (1 дюйм) и добавьте ее к минимуму 15 дюймов.

Таким образом, в этом примере центр полки будет находиться на расстоянии 16 дюймов от боковой стенки стойки.

Третье измерение, которое вам нужно знать, это…

#3:  Расстояние от передней части унитаза до любого препятствия.

Этот допуск зависит от вашего местного сантехнического кодекса.

Если в вашей местной юрисдикции действует IPC (Международный сантехнический кодекс), вам потребуется зазор не менее 21 дюйма.

IPC: 405.3.1

Если ваш сантехнический код соответствует UPC (унифицированному сантехническому кодексу), вам потребуется 24 дюйма свободного пространства.

UPC: 402.5

Измеряется от переднего края унитаза до любого препятствия, включая:

• Стены
• Другой сантехнический прибор
• Дверь

Возможно, вы задаетесь вопросом:

«Нужен ли мне еще 21-дюймовый зазор перед унитазом, когда дверь в ванную открыта?»

Нет. Цель этого зазора – предоставить человеку достаточно места для комфортного пользования туалетом.

К счастью, люди закрывают дверь, когда пользуются туалетом.

И пока у вас есть 21-дюймовый (или 24-дюймовый) зазор, когда дверь закрыта, вы можете идти (буквально).

Окончательный размер…

#4:  Где разместить линию подачи холодной воды.

От центра фланца унитаза отмерьте 6 дюймов влево, затем поднимитесь на 7 дюймов над чистым полом.

Это хорошая высота, потому что она подходит для большинства размеров цоколя.

Очень часто ватерлиния проходит слишком низко и требует надрезов на обвязке.

Излишне говорить, что обычно это получается УЖАСНО.

На высоте 7 дюймов над чистым полом достаточно места для накладки и отделки основания до 5,25″.

Многие сантехники работают на высоте 6 дюймов над чистым полом. И это нормально… в большинстве случаев.

Однако, если установлен молдинг основания 5 1/4″, вам придется обрезать накладку.

Вот и все… теперь вы знаете о туалете больше, чем 99% населения Земли.

Чтобы помочь вам запомнить все эти размеры, мы составили распечатку на 1 странице.

Просто введите свой адрес электронной почты ниже, и мы отправим его вам по электронной почте сейчас…

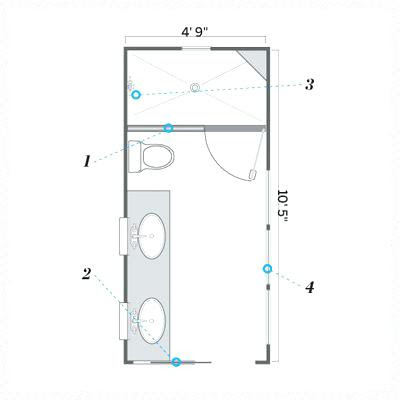

План ванной комнаты

ADA | Требования и планы коммерческих туалетов

Закон об американцах-инвалидах (ADA) установил минимальные требования к общественным туалетам и коммерческим ванным комнатам. Эти требования распространяются на все государственные, государственные, местные, парки, центры отдыха и коммерческие предприятия для новых и измененных строительных площадок.

Рекомендации ADA по планировке ванных комнат предназначены для защиты людей с ограниченными возможностями и обеспечения надлежащего места в общественных туалетах.

Соблюдение рекомендаций ADA не является обязательным. Американский закон об инвалидах — это закон о гражданских правах, принятый на федеральном уровне и запрещающий дискриминацию людей с ограниченными возможностями. Закон был разработан таким образом, чтобы каждый штат и местное правительство обеспечивали соблюдение этого закона с помощью соответствующих строительных норм и правил, требующих соблюдения стандартов ASA 2010 года.

Руководство по планировке ванной комнаты ADA

Существует множество рекомендаций, которые следует учитывать при создании планировки ванной комнаты ADA. Существуют определенные размеры, которые необходимо соблюдать для туалетов, доступных для инвалидов. Фактически, каждая уборная должна соответствовать определенным размерам поручней, зеркал, раковины, унитаза, диспенсера для салфеток, диспенсера для полотенец, чехлов для сидений и дозаторов для мыла для рук.

Обзор требований ADA к планировке ванных комнат:

• Для одиночных туалетов для инвалидов в комнате должен быть диаметр 60 дюймов для инвалидной коляски.
• Поручни расположены у задней стены на расстоянии 33–36 дюймов от пола и имеют ширину 36 дюймов.
• Другой поручень длиной 42 дюйма также используется на расстоянии 33–36 дюймов от пола от стены сбоку.
• Зеркала должны быть одобрены ADA и наклонены, чтобы помочь инвалидам.
• Нижняя часть отражающего зеркала начинается на высоте 40 дюймов от пола.
• Диспенсеры для полотенец устанавливаются на высоте 48 дюймов в нижней части диспенсера от пола. Диспенсеры для туалетной бумаги имеют размер 15–19 дюймов.” с пола.
• Диспенсеры чехлов для сидений также находятся на расстоянии 15–48 дюймов от того места, где они захватывают чехол с диспенсера.
• Для сушилок для рук требуется свободное пространство 30 x 48 дюймов, и они устанавливаются на высоте не менее 15 дюймов и не выше 48 дюймов от пола.
• Дозаторы мыла должны быть установлены на высоте не более 44 дюймов от пола.

Пример планировки одной ванной комнаты ADA

Планировка нескольких туалетных кабин

Для коммерческих ванных комнат с несколькими туалетными кабинками и для инвалидов правила немного меняются:

• В угловых стойлах для инвалидов требуется отсек размером не менее 60 x 60 дюймов с минимальным размером двери 32 дюйма и максимальным и более распространенным размером двери 36 дюймов.
• Стойла для амбулаторных купе имеют ширину 35–37 дюймов и имеют 32-дюймовую дверь, подготовленную для инвалидов.
• Для этих отсеков требуется глубина не менее 60 дюймов.
• Большинство дверей для инвалидов распахиваются для увеличения места в купе.
• Наличие ниши, окруженной тремя стенами, требует внутреннего диаметра отсека 60 дюймов.
