ширина и высота идеальной парилки

При возведении бани многие владельцы придерживаются точного соблюдения всех требований по конфигурации и размерам будущего строения.

Оптимальные размеры бани в конечном итоге определяют качество проведения оздоровительных процедур.

Какими должны быть оптимальные габариты парной и полок? Какую высоту потолка важно соблюдать при проектировании бани?

Содержание статьи

• Планировка и общие размеры
• Обустройство парной
• Габариты скамеек
• Особенности моечной
• Габариты предбанника и комнаты отдыха
• Обустройство дверей, окон и освещения

Планировка и общие размеры

Классическая русская баня состоит из парилки, моечной, предбанника и других подсобных помещений. В качестве основного обогрева используется электрическая или дровяная каменка.

Минимальные размеры бани, рассчитанной на 2–3 человека, составляют 1,9×2,1 метра. Она комплектуется одной большой скамейкой для принятия процедур в положении сидя или лежа.

Средняя баня имеет следующие параметры – 2,6×2,5 метра. Для эргономичного использования свободного пространства, скамейки размещаются в Г или П-образной форме по всему периметру.

При этом важно соблюдать оптимальную высоту потолка, чем он ниже, тем меньше расход топлива на обогрев помещения.

Как правило, скамья для отдыха размещается на уровне верхней части топки – 100 см, поэтому для максимального удобства отдыхающих, оптимальная высота потолка должна составлять не менее 2,4 метра. Высота бани определяется технологическими особенностями проекта и общими габаритами будущего строения.

Обустройство парной

Центральное помещение бани – парная. Ее габариты определяются вместимостью и особенностями проведения оздоровительных процедур – лежа или сидя. При подсчетах площади парилки стоит учитывать габариты каменки, зачастую она занимает до 1 кв.м. площади.

Минимальные габариты помещения рассчитываются исходя из полезной квадратуры, предназначенной для 1 посетителя – 1,5 кв. м. Таким образом, для компании из 3 человек парная должна иметь не менее 5 кв.м. площади. Оптимальный размер парной определяется с учетом роста самого высокого посетителя – например, 190 см.

Основным функциональным элементом парилки является скамейка, габариты которой зависят от площади помещения и личных предпочтений отдыхающих. Для проведения процедур сидя, ширина скамьи составляет не менее 45 см, лежа – до 95 см.

Оптимальные размеры парилки для компании из 3–4 человек составляют 5–6 кв.м. Допускается увеличение полезной площади, но ни в коем случае нельзя ее уменьшать.

Специалисты рекомендуют в малогабаритных парилках устанавливать электрокаменки, а в помещениях большого объема – дровяные металлические печи. Это обеспечит максимальную интенсивность теплового излучения при минимальных затратах на электричество и органическое топливо.

Габариты скамеек

Оптимальные габариты скамеек, установленных в парилках, определяются функциональными особенностями их использования:

• Для сидения с вытянутыми ногами – 45 см;
• Для сидения с согнутыми ногами – 95 см;
• Для лежания с поднятыми ногами – 155 см;
• Для лежания с выпрямленными ногами (во весь рост) – 185 см.

Если в парной имеется до трех скамеек, то самая низкая из них должна иметь минимальную ширину. Она предназначена для детей или выкладывания аксессуаров и принадлежностей для проведения процедур.

Оптимальное расстояние между верхней скамьей и потолком не превышает 1 метра.

Между отдельными деревянными элементами, из которых изготовлены скамейки, должны быть небольшие зазоры в 0,35 см для обязательной конвекции воздуха.

Особенности моечной

Моечная – помещение, предназначенное для проведения процедур омовения. Здесь расположены открытые резервуары с горячей и холодной водой, лавки для сидения, душевые и купель для охлаждения.

Габариты моечной определяются следующим образом – 1 кв.м. на одного посетителя.

Для компании из 4 человек подойдет помещение площадью 2×2,5 метра. Для двух человек достаточно моечной 1,7×1,4 метра.

Габариты предбанника и комнаты отдыха

Предбанник представляет собой специальную раздевалку, которая расположена непосредственно перед парной или моечной. Некоторые проекты предусматривают совмещение предбанника с комнатой отдыха.

В предбаннике посетители раздеваются и подготавливаются к проведению основных процедур, а также отдыхают после мытья.

В большинстве предбанников расположены скамьи, стулья, зеркала и вешалки для одежды. Некоторые оснащаются компактными бассейнами для проведения термических процедур. Для любителей массажа может быть установлен специальный топчан. Здесь же находится всевозможная утварь для оздоровительных процедур – ведра, ковши, топливо для каменок.

В средней бане предбанник имеет следующие габариты – 20 кв.м., в малогабаритных строениях – до 6 кв.м.

Отдельную комнату для отдыха рекомендуется обустраивать в средних и больших строениях. Некоторые проекты предусматривают наличие открытых или закрытых террас, которые в большинстве случаев используются в качестве комнат отдыха.

Для компании из 4 человек достаточно комнаты отдыха на 8 кв.м. В ней вполне может уместиться компактный столик, стулья и даже раскладной диван. Дополнительно можно оборудовать место для проведения чайной церемонии. Для компаний на 6–10 человек лучше предусмотреть помещение размером до 15 кв.м.

Обустройство дверей, окон и освещения

Размеры дверей – не маловажный параметр при обустройстве подобного строения. Рекомендуемые габариты дверей с одной створкой следующие: ширина – 75 см, высота – 175 см.

Чтобы сохранить тепло, пол в парной должен быть на 22 см выше, чем в помещении для мойки. При этом рекомендуется установить дверь, открывающуюся наружу с высоким порогом.

В маленьких и компактных парилках не предусматривается обустройство окна, чтобы предотвратить возможные тепловые потери.

В габаритных парилках рекомендуется устанавливать низкие окна, расположенные ближе к полу. Размеры окон – 35×35 см. Лучше предусмотреть парный способ размещения окон на стене, противоположной от отопительного прибора.

Подобное расположение способствует правильному скоплению пара под потолком и предотвращению его смешивания с охлажденным воздухом над уровнем пола.

При проектировании бани особое внимание следует обратить на правильное освещение парилки. Светильники не должны быть чрезмерно яркими, чтобы не утомлять глаза. Рекомендуется выбирать устройства, предназначенные для эксплуатации в помещениях с повышенной влажностью и перепадами температур.

Таким образом, наиболее подходящие габариты парной и моечной можно подобрать, учитывая максимальное количество посетителей, их половую принадлежность и возраст, а также эксплуатационные характеристики отопительного оборудования.

140 фото лучших планировок бань с мансардой, мойкой и парилкой отдельно, из сруба или пеноблоков

Баня для русского человека — это целая философия. Владелец частной усадьбы старается построить для себя парную. Размеры строения, планировка зависят от свободного места на участке и финансов. Территория порой не дает развернуться в полную силу.

В таком случае подойдет баня 5 на 5, планировка ее разработана по стандартному варианту строения 6 на 6. В целях экономии площади участка проект как бы сжат со всех сторон. Подобное ограничение до размера 5х5 не повлияет на комфортность помещений.

Достоинства бани 5 на 5

1. Небольшие размеры, экономия места на делянке.
2. Минимальные траты топлива на обогрев.
3. Возможность повысить квадратуру за счёт мансарды.
4. Экономия на строительном сырье.

Столбчатый фундамент

В тех случаях, если вы решили построить баню из бруса или бревен, лучше всего выбирать столбчатый фундамент. Данный вариант позволит вам сэкономить деньги при его возведении, так как в этом случае вам не придется заливать траншею гравием и песком и расходовать огромное количество цемента. Однако столбчатый фундамент не подходит для пучинистых почв.

Выполнять его лучше всего из металлических труб, каменных, деревянных или кирпичных столбов. Ниже приведенная инструкция, как сделать фундамент, используя асбестоцементные трубы. Это лучший вариант для бани.

Пошаговая инструкция:

По углам бани делаем отметки

Обращать внимание нужно на те места, где будет наибольшая нагрузка. Между столбами расстояние не должно превышать двух метров; По отметкам пробуриваем полутораметровые скважины

Их диаметр должен быть около двадцати пяти сантиметров; В скважины вставляем заранее подготовленные трубы, имеющие диаметр около двадцати сантиметров, каждую из них рекомендуется обернуть рубероидом. Убедитесь в том, что материал стоит ровно. После этого пустое пространство заполняем землей; Внутрь каждой из трубы заливаем бетонную смесь. Оставляем пятнадцать сантиметров до верха; Вставляем арматурный прут и заполняем трубу, используя бетон, до самого верха.

Особенности планировки бани 5 на 5

До того как приобретать материалы и начать стройку, нужно верно и в подробностях спроектировать баню. По традиции, каждая баня вмещает 2-3 помещения: парная, моечная, комната отдыха, предбанник.

1. Парная служит главным помещением. Здесь находится печка для бани и полки. Оптимально создать полки таким образом, чтобы на них можно было полежать, тогда в баньке будет удобнее. Между полками и печкой должно быть расстояние, позволяющее свободно проходить. Высота парилки должна быть такой, чтобы человек мог без помех замахиваться веником.
2. В моечной устраивается душ и там омываются водой после парной. Габариты парилки могут различаться, отталкиваясь от того, что в ней планируется поставить. Когда в ней будет только кабина для душа, то можно создать моечную размерами 2×2 м. Немало людей делают её размером с парилку, тогда здесь можно расположить лавку, кадушки, некоторые размещают купель.
3. Комната для отдыха – служит местом в котором располагаются меж заходами в парилку. В ней должны находиться стол, стулья, лавки, диванчики. Здесь отводится место для раздевалки. Данная комната должна быть обширной, чтобы каждый посетитель чувствовал себя здесь комфортно и все могли свободно перемещаться.
4. Предбанник – служит в качестве прихожей. В нём находятся шкафы и крючки для вешания одежды, часто здесь отводится место для дров. Большим тамбур создавать не требуется, хватит того, чтобы в нём помещались 1-2 человека. Это вспомогательное помещение, куда заходят изредка и по очереди. Квадратуры 2×1,5 м будет достаточно.

Что должно присутствовать в парилке

Если просторы бани три на четыре метра, то слишком не разгонишься в процессе обдумывания планировки помещения. В маленьких банях минимальных размеров предбанник, небольшая мойка и сама парная тоже достаточно компактна.

В парной для комфортного применения данного помещения обязательно должны быть ниши, на которых можно присесть. Часто такая конструкция выполнена в виде ступенек.

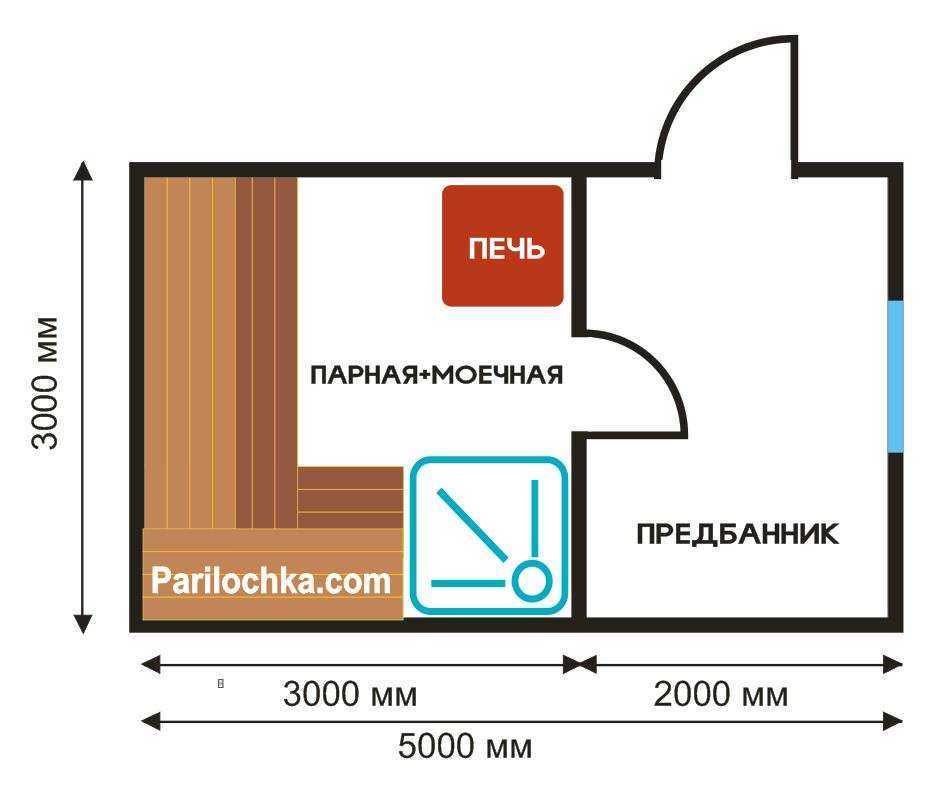

Чертеж и планировка компактной парилки Это дает возможность вместить даже в самое маленькое по территории пространство, достаточно много людей. Планировка парной, как правило, стандартна. Обычно в дальнем левом или правом углу расположены источники подогрева. То есть, дрова или камни, на которые поливаются специальные смеси для достижения в помещении нужной температуры. Укладываются источники тепла на специальную жароустойчивую поверхность, благодаря чему становиться возможным, соблюдать технику безопасности. Планировка и дизайн парилки в бане из дерева

Ниши располагаются под стенкой, обычно «V» образной формы. Посередине помещения парной, как правило, расположена деревянная подставка, которая обеспечивает комфорт при выходе из парилки.

Добавочные комнаты

Хорошим дополнением будет обустройство санузла, особенно когда на делянке больше нет построек.

Когда в комнате отдыха хватает места можно встроить мини кухню, тогда банное строение заменит дачный дом.

Особенно востребованы бани с террасой, такие сооружения очень необходимы в летний период, когда не захочется находиться в душной комнате, более комфортно получится проводить время на улице, дыша свежим воздухом и употребляя приятный чай.

• Если в планах посещать баню только летом, то можно пренебречь комнатой отдыха и заменить её на обширную террасу.
• Для увеличения полезной квадратуры бани возможно выбрать план бани с мансардой.
• Тогда хозяева получают добавочное помещение для создания комнаты отдыха, тренажёрного зала, игровой, спальни или SPA — процедур.

Однако тогда стоимость постройки увеличится и усложнится процедура строительства. Существует вариант – смастерить баню с 2 этажами. Достоинством такого строения является немалая вместимость, при всём квадратура участка, забранная под строительство бани не увеличится.

Предбанник и парная

Предбанник – первый этап. Нужно отделить половину пространства, чтобы занять его этим помещением. Можно назвать его другими словами – тамбуром, зоной отдыха. Необязательно выделять ровно такую часть. Это зависит от желаний и размеров, количеств остальных комнат. В большинстве случаев это приблизительно равные доли.

Здесь нужно разметить мини прихожую, потому что это первое место, откуда заходит человек с улицы, даже если есть терраса. Установить вешалки, полки для одежды, место под обувь. Отдельно облагородить зону для сидения. По вкусовым качествам хозяина, его требования, запросам, денежным средствам установить стол, лавки, кресла, угловой диван.

Парная – это пространство с очень высокой температурой и низкой влажностью. Печь должна быть рассчитана на прогрев стен, обогрев комнат и для выдержки температуры 70°С. Кроме печи установить скамьи, пологи. Размеры определить исходя от площади. Вход в парную может быть напрямую из предбанника, или через моечную.

Особенности возведения бани 5 на 5

Баня габаритами 5×5, сделанная с помощью сборки деревянного бруса, выйдет в разы проще, чем строительство здания из камня. Благодаря этому выигрывается время и не затрачиваются добавочные усилия, чтобы сформировать основательный фундамент.

Рассмотрим некоторые особенности рабочего процесса:

• Для такой парной устраивается не сильно заглубленный фундамент лента. Второй вариант – использовать как основу полнотелые блоки;
• Под сруб приобретаются необработанные брёвна. В ходе строительства здания понадобится венцы подгонять друг к другу. Для сруба подбираются такие технологические материалы: профилированный и клееный брус, бревно оцилиндрованное;
• Под строительство используется древесина естественной влажности – самое меньше 12% и самое больше 18%. Можно также использовать сухую древесину. Сырьё не трескается и не усыхает по прошествии времени. Перед тем, как делать отделку нужно дать время 0,5 – 1 год на усадку здания;
• Добавочно в таких строениях осуществляются работы по утеплению. За счёт естественной структуры дерева, оно прекрасно сохраняет тепло. Деревянный материал позволяет устроить уютную и комфортную атмосферу;

При строительстве бани таких габаритов, методики возведения ничем не отличаются от остальных строений. Берутся во внимание нормативы по прокладыванию водопровода и канализации.

В согласии с правилами проводится электропроводка – должен быть уложен особый кабель с необходимой защитой от влаги.

Монтаж пола

Перед началом устройства пола следует определиться с его типом. Он может быть как деревянным, так и бетонным.

Деревянные полы в бане

Деревянные полы в бане

Деревянные полы в бане можно соорудить протекающие и не протекающие. Выбор способа следует делать в зависимости от частоты эксплуатации сооружения и климатических условий региона, в котором она расположена. Протекающие полы обычно строят в банях, которые эксплуатируются только в теплое время года. Зимой от них будет исходить сильный холод по причине отсутствия утеплителя. Для обустройства данной конструкции достаточно будет в помывочной постелить лаги и сверху прибить к ним доски. При этом следует оставить между досками зазоры в несколько мм, чтобы в них стекала вода. Поскольку в нижнем уровне пола был уже подготовлен заранее сток с дренажной трубой, то вода будет просто уходить в него.

Не протекающие деревянные полы представляют собой более сложную конструкцию. Их укладывают следующим образом:

• устанавливают лаги;
• монтируют доски чернового пола;
• укладывают между лагами утеплитель;
• прибивают скобами гидроизоляцию;
• плотно укладывают верхний слой половых досок толщиной 40 мм, обеспечивая уклон в сторону сливного отверстия;
• между стеной и досками оставляют зазор в 2 см;

Бетонные полы в бане

Устройство пола

Бетонные полы являются менее теплыми, но более прочными, чем деревянные. Для их обустройства необходимо:

• выровнять площадку внутри бани;
• засыпать ее мелким щебнем и песком, утрамбовать;
• выполнить заливку тонкого слоя бетона;
• уложить утеплитель;
• выполнить монтаж гидроизоляционного слоя;
• уложить армирующую сетку;
• установить маячки по уровню;
• вдоль стен и перегородок закрепить демпферную ленту;
• залить раствор бетона;
• выполнить устройство финишной стяжки.

Видео – Устройство полов в бане

Электрический или водяной теплый пол следует сразу монтировать внутрь стяжки.

Инфракрасные обогревательные элементы можно будет уложить прямо под напольное покрытие.

Выбор материалов для возведения бани 5 на 5

Сформировать баню на собственном участке получится из пеноблоков, оцилиндрованного бревна, из блоков и бруса. Потребуется заблаговременно рассчитать необходимое количество сырья, которое пойдёт на возведение бани.

Рассмотрим по отдельности их достоинства и минусы:

1. Дерево применяется для строительства бань десятки лет, бревно выступает самым практичным основанием. Сырьё предоставляет особую атмосферу, смотрится презентабельно, для него не требуется добавочная отделка.
2. Кирпич даёт возможность образовать крепкое и надёжное строение. Построенное здание простоит и 100 лет. Главное преимущество лежит в большом уровне безопасности насчёт появления пожаров. На обустройство парной из кирпича потребуется больше времени, чем для схожей постройки из дерева.
3. Из газобетона – это самое лёгкое строительство, так как блоки большие по габаритам. Строительство занимает только месяцы или недели. Для основания используется обычный фундамент. Степень безопасности по риску появления пожаров находится в аналогии с кирпичом.

Подбирая сырьё придётся выбирать меж презентабельным видом и практичностью постройки. Когда строение планируется использовать не часто, то можно выстроить из дерева. В других случаях рекомендуется остановить выбор на кирпиче или газобетоне.

Характерные черты

Пару слов о стройматериале и размерах:

Традиционно парная сооружается из древесины. Наши предки в этом случае использовали брёвна, мы же можем воспользоваться более удобным в монтаже брусом. Свойственные такому выбору преимущества мы ниже подробно разберём;

Старая баня из брёвен своими руками

Габариты должны быть такими, чтобы комфортно вместить в себе основные комнаты и при этом не занять чрезмерно много места, ведь преобладающая часть дачных участков не может похвастаться наличием большой площади.

Проект бани 5 на 5 из бруса – оптимальные размеры

Наименование помещения	Комментарии
Тамбур	Представляет собой барьер между улицей и внутренней частью бани, усиливающий теплоизоляционные свойства постройки и препятствующий проникновению мусора.
Комната отдыха	Можно выделить сразу две основные функции: Возможность переодеться и сложить вещи перед принятием парных процедур; Релаксация после посещения парилки.
Санузел	Позволяет справить естественную нужду, не выходя из здания
Душевая комната	Наиболее эффективно посещать парильню с чистой кожей, чтобы раскрывающиеся от высокой температуры поры не впитывали возможную грязь. Поэтому предварительный приём душа обязателен.
Парилка	Помещение, снабжённое печью-каменкой и создающее все необходимые условия для получения парных процедур.

Достоинства

Эстетичный вид с наружной и с внутренней стороны постройки. Древесный узор создаёт сама природа, что гарантирует его оригинальность, а тёплый коричневый оттенок дополняет ощущение уюта;

Баня из бруса 5 5 на 5 не нуждается в декоративной внутренней отделке

Экологичность. Именно деревянные стены гарантируют наиболее благоприятный микроклимат без наличия каких-либо токсических испарений, который идеален для принятия оздоровительных парных процедур;

Баня из бруса 4 5 на 5 обладает экологически чистой парилкой

Высокие теплоизоляционные характеристики, что невероятно важно для создания и сохранения высокой температуры, необходимой для правильного функционирования парной; Простая инструкция выполнения монтажных работ. Брус обладает правильными геометрическими формами и замковой системой «гребень-паз» значительно упрощающий сборку;

Возведение банного сруба из бруса своими руками

Приемлемая цена. Лёгкие бруски не нуждаются в закладке мощного дорогостоящего фундамента, что даёт возможность сэкономить. Добавим сюда отсутствие в необходимости декоративной отделки и получим вполне доступную стоимость всего проекта, несмотря на относительную дороговизну самого бруса;

Проект бани 5 на 7 из бруса с учётом «лёгкого» основания и отсутствия декоративной облицовки выходит недорогим

Длительный эксплуатационный срок. При соответствующем уходе бани из бруса 5 5 на 3 5 служат своим хозяевам не один десяток лет.

Недостатки

Есть и отрицательные стороны у бани из бруса 3х5 м, с которыми также следует ознакомиться заранее:

Усадка. Даже столь небольшая постройка проходит усадочные процессы, в течение которых бруски может даже «выкручивать»;

Баня из бруса 5 5 на 6 в период усадки

Пример установки нагеля

Гидрофобность. А в условиях русской парной уровень влажности особенно высокий;

Специальный антисептик для бань и саун

Горючесть, что при условии близости печи-каменки обретает особую опасность.

Фото популярных проект бани 5 на 5 метров
