Содержание

готовые проекты конструкций с печкой или барбекю из кирпича своими руками, печной комплекс с размерами

Любая постройка, даже кажущаяся совсем простой и легкой, имеет множество нюансов и тонкостей. Многие владельцы дач и загородных домов хотят иметь красивую беседку, где можно приготовить барбекю. Но решить эту проблему заметно сложнее, чем хотелось бы – и обязательно стоит уделить внимание очагу.

Особенности

Печь для беседки нельзя считать сугубо утилитарным объектом. На первое место выходят эстетические соображения, поскольку от внешнего вида очага зависит во многом впечатление у людей. Для изготовления печей можно применять разные материалы, ограничения связаны только с финансовыми возможностями и со вкусами владельцев. Отопительный прибор в беседке должен быть несколько иным, чем в доме или бане.

Ключевыми требованиями будут следующие:

  • повышенная стойкость к рывкам температуры;
  • возможность прогреть поверхность на длительное время;
  • удобство в обращении;
  • продуманная эстетика.

Почти все печи для беседок находятся на открытом воздухе. И даже если конструкция полностью закрытая, все равно дверь периодически открывается, да и уровень теплозащиты меньше, чем в доме. Приготовление пищи на улице отнимает даже больше времени, чем обработка на газовой или на электрической плите в доме. Поэтому стабильное обеспечение высокой температуры крайне важно. А еще значимее оно становится в конструкциях, оснащенных коптильней – там недопустимо образование конденсата.

Два последних пункта – комфорт и внешний вид – призваны помочь садоводам и дачникам. Пользоваться красиво выглядящей печью куда приятнее, чем сделанной наспех и непонятно как. Малейшие технические недочеты, которые при обогреве дома или бани будут едва заметны на краю сознания, способны испортить праздничное настроение.

Когда планируется готовить много разных блюд, часто устраивать праздники в беседке, лучше монтировать комплексные очаги. Они оснащены самыми разными принадлежностями и удовлетворяют широкий спектр запросов.

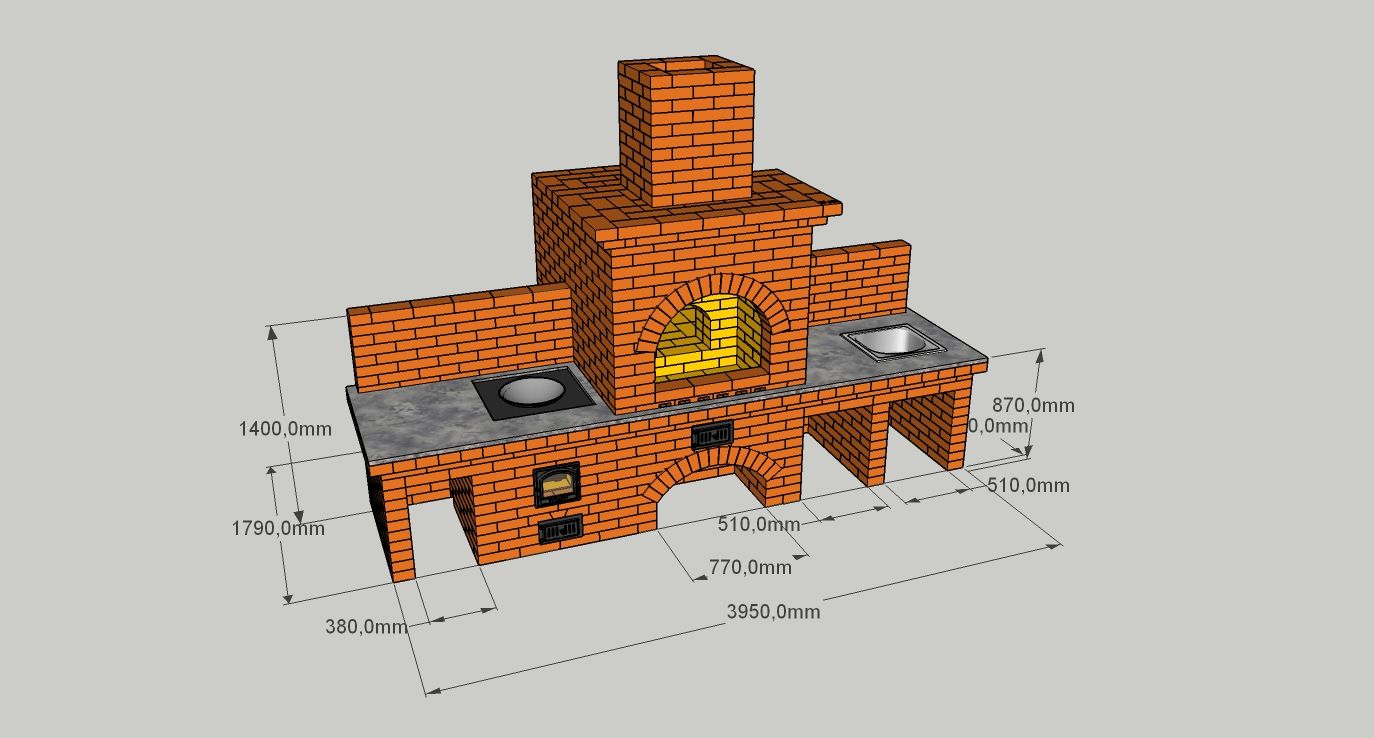

Проекты

Готовые печные комплексы закономерно отличаются повышенными размерами в сравнении с простейшими очагами.

Зато они позволяют обходиться без следующих агрегатов:

  • барбекю;
  • мангала;
  • духового шкафа и других кулинарных приспособлений.

Для дачного или загородного дома, где даже при изобилии свободного места загромождать его не стоит – это очень важное преимущество. Качественный проект печи для беседки должен предусматривать все детали: какой будет жаровня, насколько крупной сделать рабочую столешницу, какие режимы обработки пищи будут предпочтительными.

Рачительные хозяева и предусмотрительные строители даже подводят к рабочему месту водопровод.

Топку и столешницу стоит разнести в противоположные стороны, чтобы пользоваться ими можно было одновременно с максимальным удобством и без риска ЧП.

Жаровня по большей части ставится около камеры для приготовления пищи. Полезно поставить заслонку, поскольку эта деталь поможет применить остаточное тепло для томления продуктов или для выпечки.

Классическая схема подразумевает размещение дровяного отсека снизу от жаровни. Подобная компоновка проверена десятилетиями и даже столетиями, поэтому никакое серьезное усовершенствование тут невозможно. Опыт подсказывает также, что размещать кухонные принадлежности желательно под столешницей.

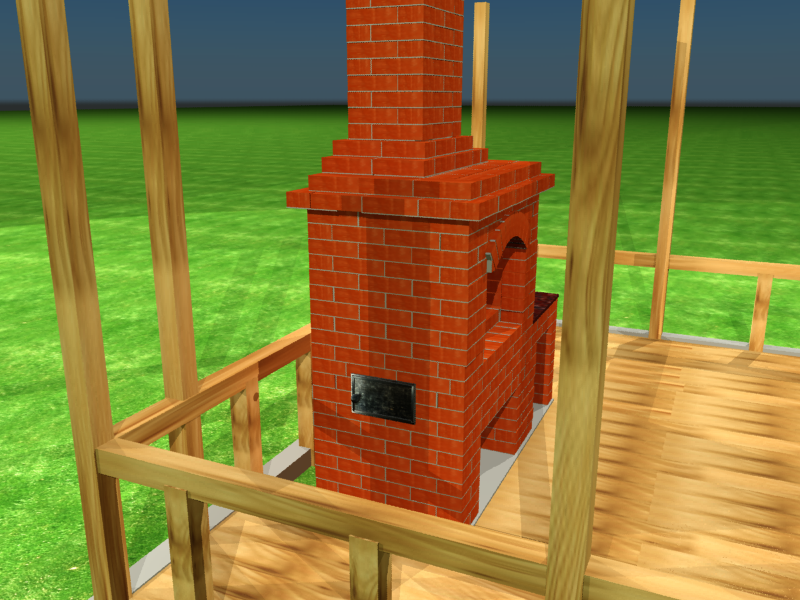

Одновременное строительство печи и беседки позволяет применять единый фундамент. Готовя проект самостоятельно или оценивая готовый замысел, следует основательно подумать, какое место для печи будет наиболее безопасным в пожарном отношении и не подвергнется сквознякам. Подставка под печь допускается из пустотелого кирпича, раскладываемого в соответствии со схемой порядовки.

Типичная последовательность является следующей:

  • 1–6 ряды создают пространство под столешницей;
  • 7 линия – это перекрытие;
  • 8 ряд перевязывает перекрытие и создает днище топки;
  • 9 ряд используется для раскладки топки;
  • 10 ряд продолжает ее с сужением сверху от кухонного шкафа;
  • 11 ряд – это последний топочный, перекрывающий дверцу и связывающий нижние слои;
  • 12 группа представляет уступ для шампура;
  • с 13 по 16 ярусы кладут жаровню и ее перевязки;
  • 17 ряд заканчивает стенки жаровни;
  • 18–21 ряды – это перекрытия жаровни и ее свода;
  • 22 ряд – это козырек и перевязка;
  • 23 ряд – это дымоход;
  • 24–25 ряды – это окончательное накрытие жаровни;
  • 26–27 линии – это дымоходная труба и перевязка первого ее яруса.

Стоит помнить, что смена сечения на всех этих этапах и при строительстве дымоходной трубы не допускается. Места контакта дымохода и деревянных перекладин должны иметь солидную теплоизоляцию, поскольку они будут сильно нагреваться. Детализация порядовки включает также меры по профилактике возгорания стен, пола, потолка и кровли. Печной комплекс, спроектированный, как следует построить довольно просто.

Чтобы максимально точно выложить кирпич, готовят деревянные каркасы либо картонные шаблоны.

Похожим образом можно обустроить с использованием печи простые террасы и веранды. Но преимущественно все же стараются пользоваться ею в беседке, чтобы не нагонять дым и посторонние запахи на вход в дом, не привлекать насекомых и не пачкать окна копотью. В любом случае продумывая проект, нужно помнить – печка тяжела, поэтому основание под нее требуется солидное. Иногда фундамент приходится создавать не только для самого очага, но и для террасы или беседки.

Распространенное мнение, будто хватает слоя песка с тротуарной или клинкерной плиткой поверх него, в корне неверно.

Очевидная проблема связана с тем, что расположение постройки на уровне земли вызывает ее затопление даже при незначительном дожде. А обустройство ливневой канализации и дренажа может оказаться намного дороже и сложнее, чем обычно ожидают.

Простой подъем сооружения над почвой гораздо выгоднее экономически. Кроме того, следует заранее выяснить все про геологические параметры земли, оценить ее линию промерзания и глубину водоносного горизонта. Подготовка с песком и гравием решает проблему надежно только над твердой и сухой каменистой подложкой.

Бетонная подкладка ослабляет действие сил морозного пучения. Но только армированные конструкции, выложенные поверх геотекстиля и пирога из других слоев, смогут долгое время работать хорошо не растрескиваясь.

Менее трудоемким вариантом является создание монолитной плиты.

К сведению: в ней формируются закладные блоки, с помощью которых крепятся несущие детали. Если рядом с поверхностью находятся грунтовые воды, плита и лента могут всплывать; тогда выходом становится использование свай.

Маленькие модульные печи для дачи получают не из кирпича, а из стойких к нагреву сортов бетона, который состоит из следующих компонентов:

  • порошкообразный перлит;
  • вспученная разновидность вермикулита;
  • шамотная пыль;
  • керамзит.

По внешнему виду подобные барбекю похожи на мангал английского образца. У них открытая топка, а уловитель дыма по форме близок к призме. Использовав такую печь в качестве комплексного барбекю под одной крышей со столом и другой мебелью, придется топить ее древесным углем. Сжигание обычных дров создает температуру около +300 градусов, которая может вывести из строя самые чувствительные части конструкции.

Внешняя облицовка на основе белоснежной штукатурки в смеси с минеральной крошкой не слишком практична. Да, такая отделка невосприимчива к разгулу атмосферных стихий. Но, несмотря на защищенность без специальных укрытий, возникающая при топке сажа может оставить грязные пятна. Убрать их способна только обработка струей высокого давления. Поэтому опытные специалисты рекомендуют выбирать иные решения.

Рекомендуется оснащать систему стартером розжига, значительно ускоряющим процесс.

Виды конструкций

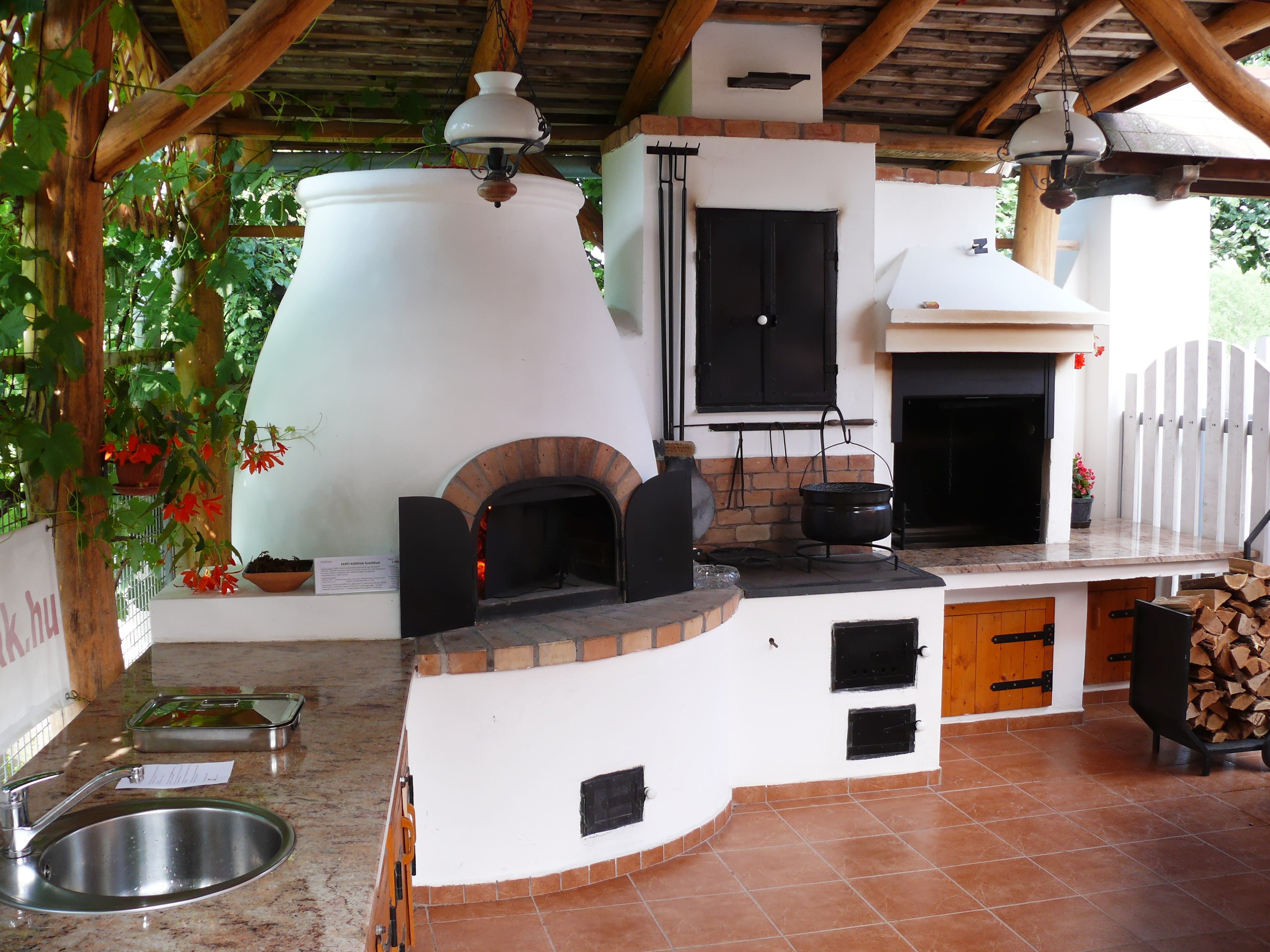

Поставить в беседке вместо барбекю привычного вида русскую печку – это не такая уж плохая идея. Ведь она вполне функциональна и может заменить во многом современный уличный очаг. Конструкция в корне отличается от описанной выше. Специфика позволяет создать очень большую тепловую инерцию, то есть печь крайне медленно греется и столько же времени остывает. Но

только в большой беседке такая конструкция уместна; она намного больше, чем барбекюшница (при сопоставимой кулинарной производительности).

Важно помнить, что тепло отдает только та часть русской печи, которая расположена на высоте 0,9 м от пола и выше. Остальное не прогревается. Еще один серьезный недостаток – это значительный перерасход топлива. Для частного дома это еще не так заметно, а вот для беседки уже плохо. Возвращаясь к основной теме – барбекю – следует заметить, что оно предназначено для работы преимущественно на открытом воздухе. Верхние решетки часто отличаются тремя уровнями по отношению к сжигаемому топливу.

Современные модели подчас оборудуются вертелами, разъемными решетками для зажима продуктов. Мангалы куда проще по своему виду и чаще всего делаются как прямоугольные ящики из металла. В них намного тяжелее, чем в барбекю отрегулировать тягу. Придется постоянно обдувать угли потоком воздуха, резкими движениями, чтобы справиться с этой задачей.

Гриль по исполнению разнообразнее, но устанавливаемые на улице, по большей части, представляют собой емкость с крышкой и специальной угольной решеткой.

Классический вариант гриля похож на глубокую сковородку и позволяет равномерно обогревать продукт по всем трем осям. Отверстия, оборудованные заслонками, позволяют произвольно регулировать движение воздуха. Целесообразно выбирать такой печной комплекс, в котором есть сразу три указанных элемента. Ведь в каждом из них имеются свои нюансы.

Да и одним больше нравится пища из барбекю, другим – из гриля, третьим – порция шашлыка из мангала.

Кирпичная печь, кроме мини-варианта, может быть оснащена дополнительно коптильней. Подобное оборудование требует организации высокого дымохода, внутри которого ставится поддон и подвешиваются крюки либо ставятся решетки. Эти элементы помогают удержать мясные и рыбные продукты в заданном положении.

Дно рабочей камеры покрывают опилками либо щепками от лиственных пород дерева. Дым, возникающий при тлении такой древесины, улучшает намного характеристики сырых продуктов; фундамент под печью придется делать очень мощным, иначе он не выдержит нагрузки.

Схема порядовки

Чтобы выложить из кирпича своими руками по чертежам простую печь барбекю, понадобятся следующие материалы и инструменты:

  • 360 простых керамических кирпичей;
  • 120 штук кирпича шамотного категории Ш-47;
  • пила для обработки камня;
  • уровень строительный;
  • мастерки для выкладки раствора.

Обычно первым рядом выкладывают выемку для дров и несколько идентичных ниш под кухонные принадлежности. Со 2 по 8 линии раскладка ведется в шахматном порядке с систематическими перевязками. Девятый ряд, кроме выкладки сообразно рисунку, нужно доработать: надпилить крайние кирпичи, чтобы затем получилась арка. На десятом ряду формируется сама арка (с основанием из металлического уголка) на основе Ш-47, на 11-м кладут будущие перекрытия, отпиливая идущие за ними кирпичи. На 12-й полосе наступает время закрыть кладкой каждую нишу.

В этот момент центр снабжают жаростойким кирпичом, он вынесет нагрузку от топки.

Следующий ряд делается с керамическими боковинами и припуском крайних швов. 14-я линия представляет основание топки, устройство как на предыдущем ряду. Промежуток между керамикой и шамотом выдерживают хотя бы 2 см, тогда тепловое расширение не создаст проблем. Разрыв обязательно закрывают при помощи базальтовых шнуров.

Последующие два ряда ведут по разработанной схеме, края шамота снабжают фасками 20 мм, там впоследствии и будет крепиться решетка для барбекю. 17 линия представляет собой перекрытие топки в виде арки, ее делают с подъемом стенок. Кладка в промежутке внутренних кирпичей должна быть шире. Следующие три ряда размещают просто по рисунку, 21-й начинает дымоход, а на 22–24-м уровнях строго следуют схеме, планомерно сдвигаясь внутрь.

На 24 ряду делают отверстие для дымохода величиной в кирпич. Внутренняя структура трубы формируется из шамота, а вот наружная – из простого полновесного камня. Очень важно выполнить все связки вдвойне и втройне аккуратнее, нежели в стенах. Ведь труба – это конструкция более нежная, чем капитальный дом. Высота дымохода подбирается соответственно величине беседки и должна превосходит на 1 м ее кровлю, чтобы не «угощать» собравшихся дымом.

Советы и рекомендации

Просто сделать кирпичную кладку недостаточно. Важно еще расположить печь правильно. В большинстве случаев стоит это делать в самом центре беседки либо вдоль удаленной от входа стены. Это решение позволяет добиться роскошного внешнего вида и защитить очаг от ветра. Очень хорошо, если можно выбрать тенистую площадку, на которой и без того атмосферные вихри не слишком активны.

Если заливают бетонное основание, последующее строительство начинают на 5–7 день.

От фундамента до пола должен располагаться слой гидроизоляции. Когда планируется поставить печь у самой стены, желательно выложить всю эту стену из кирпичей. Нельзя забывать о стальном листе перед топкой. Для распила кирпича по мере необходимости используют абразивный круг. Если нужно использовать казан, под него ставят балезинскую плиту.

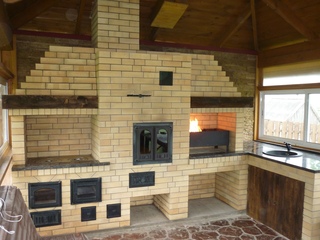

Красивые примеры

Выполнение печи для беседки очень важно и в дизайнерском плане. Кладка из грубого камня смотрится брутально, но при этом не создает излишнего эмоционального напряжения. «Крылья» сверху используются как подставка, а внутри них расположены места для хранения дров, инвентаря.

На этом фото показаны достоинства более ровной каменной кладки, печь поставлена в относительно малой беседке, организованной при помощи навеса. Немаловажную роль при украшении играет размещенная слева каменная полочка для зелени, под которой находятся отсеки для хранения различных предметов.

О том, как сделать барбекю в беседке, вы узнаете в следующем видео.

готовые проекты конструкций с печкой или барбекю из кирпича своими руками, печной комплекс с размерами

Любая постройка, даже кажущаяся совсем простой и легкой, имеет множество нюансов и тонкостей. Многие владельцы дач и загородных домов хотят иметь красивую беседку, где можно приготовить барбекю. Но решить эту проблему заметно сложнее, чем хотелось бы – и обязательно стоит уделить внимание очагу.

Особенности

Печь для беседки нельзя считать сугубо утилитарным объектом. На первое место выходят эстетические соображения, поскольку от внешнего вида очага зависит во многом впечатление у людей. Для изготовления печей можно применять разные материалы, ограничения связаны только с финансовыми возможностями и со вкусами владельцев. Отопительный прибор в беседке должен быть несколько иным, чем в доме или бане.

Ключевыми требованиями будут следующие:

  • повышенная стойкость к рывкам температуры;
  • возможность прогреть поверхность на длительное время;
  • удобство в обращении;
  • продуманная эстетика.

Почти все печи для беседок находятся на открытом воздухе. И даже если конструкция полностью закрытая, все равно дверь периодически открывается, да и уровень теплозащиты меньше, чем в доме. Приготовление пищи на улице отнимает даже больше времени, чем обработка на газовой или на электрической плите в доме. Поэтому стабильное обеспечение высокой температуры крайне важно. А еще значимее оно становится в конструкциях, оснащенных коптильней – там недопустимо образование конденсата.

Два последних пункта – комфорт и внешний вид – призваны помочь садоводам и дачникам. Пользоваться красиво выглядящей печью куда приятнее, чем сделанной наспех и непонятно как. Малейшие технические недочеты, которые при обогреве дома или бани будут едва заметны на краю сознания, способны испортить праздничное настроение.

Когда планируется готовить много разных блюд, часто устраивать праздники в беседке, лучше монтировать комплексные очаги. Они оснащены самыми разными принадлежностями и удовлетворяют широкий спектр запросов.

Проекты

Готовые печные комплексы закономерно отличаются повышенными размерами в сравнении с простейшими очагами.

Зато они позволяют обходиться без следующих агрегатов:

  • барбекю;
  • мангала;
  • духового шкафа и других кулинарных приспособлений.

Для дачного или загородного дома, где даже при изобилии свободного места загромождать его не стоит – это очень важное преимущество. Качественный проект печи для беседки должен предусматривать все детали: какой будет жаровня, насколько крупной сделать рабочую столешницу, какие режимы обработки пищи будут предпочтительными.

Рачительные хозяева и предусмотрительные строители даже подводят к рабочему месту водопровод.

Топку и столешницу стоит разнести в противоположные стороны, чтобы пользоваться ими можно было одновременно с максимальным удобством и без риска ЧП.

Жаровня по большей части ставится около камеры для приготовления пищи. Полезно поставить заслонку, поскольку эта деталь поможет применить остаточное тепло для томления продуктов или для выпечки.

Классическая схема подразумевает размещение дровяного отсека снизу от жаровни. Подобная компоновка проверена десятилетиями и даже столетиями, поэтому никакое серьезное усовершенствование тут невозможно. Опыт подсказывает также, что размещать кухонные принадлежности желательно под столешницей.

Одновременное строительство печи и беседки позволяет применять единый фундамент. Готовя проект самостоятельно или оценивая готовый замысел, следует основательно подумать, какое место для печи будет наиболее безопасным в пожарном отношении и не подвергнется сквознякам. Подставка под печь допускается из пустотелого кирпича, раскладываемого в соответствии со схемой порядовки.

Типичная последовательность является следующей:

  • 1–6 ряды создают пространство под столешницей;
  • 7 линия – это перекрытие;
  • 8 ряд перевязывает перекрытие и создает днище топки;
  • 9 ряд используется для раскладки топки;
  • 10 ряд продолжает ее с сужением сверху от кухонного шкафа;
  • 11 ряд – это последний топочный, перекрывающий дверцу и связывающий нижние слои;
  • 12 группа представляет уступ для шампура;
  • с 13 по 16 ярусы кладут жаровню и ее перевязки;
  • 17 ряд заканчивает стенки жаровни;
  • 18–21 ряды – это перекрытия жаровни и ее свода;
  • 22 ряд – это козырек и перевязка;
  • 23 ряд – это дымоход;
  • 24–25 ряды – это окончательное накрытие жаровни;
  • 26–27 линии – это дымоходная труба и перевязка первого ее яруса.

Стоит помнить, что смена сечения на всех этих этапах и при строительстве дымоходной трубы не допускается. Места контакта дымохода и деревянных перекладин должны иметь солидную теплоизоляцию, поскольку они будут сильно нагреваться. Детализация порядовки включает также меры по профилактике возгорания стен, пола, потолка и кровли. Печной комплекс, спроектированный, как следует построить довольно просто. Чтобы максимально точно выложить кирпич, готовят деревянные каркасы либо картонные шаблоны.

Похожим образом можно обустроить с использованием печи простые террасы и веранды. Но преимущественно все же стараются пользоваться ею в беседке, чтобы не нагонять дым и посторонние запахи на вход в дом, не привлекать насекомых и не пачкать окна копотью. В любом случае продумывая проект, нужно помнить – печка тяжела, поэтому основание под нее требуется солидное. Иногда фундамент приходится создавать не только для самого очага, но и для террасы или беседки.

Распространенное мнение, будто хватает слоя песка с тротуарной или клинкерной плиткой поверх него, в корне неверно.

Очевидная проблема связана с тем, что расположение постройки на уровне земли вызывает ее затопление даже при незначительном дожде. А обустройство ливневой канализации и дренажа может оказаться намного дороже и сложнее, чем обычно ожидают. Простой подъем сооружения над почвой гораздо выгоднее экономически. Кроме того, следует заранее выяснить все про геологические параметры земли, оценить ее линию промерзания и глубину водоносного горизонта. Подготовка с песком и гравием решает проблему надежно только над твердой и сухой каменистой подложкой.

Бетонная подкладка ослабляет действие сил морозного пучения. Но только армированные конструкции, выложенные поверх геотекстиля и пирога из других слоев, смогут долгое время работать хорошо не растрескиваясь.

Менее трудоемким вариантом является создание монолитной плиты.

К сведению: в ней формируются закладные блоки, с помощью которых крепятся несущие детали. Если рядом с поверхностью находятся грунтовые воды, плита и лента могут всплывать; тогда выходом становится использование свай.

Маленькие модульные печи для дачи получают не из кирпича, а из стойких к нагреву сортов бетона, который состоит из следующих компонентов:

  • порошкообразный перлит;
  • вспученная разновидность вермикулита;
  • шамотная пыль;
  • керамзит.

По внешнему виду подобные барбекю похожи на мангал английского образца. У них открытая топка, а уловитель дыма по форме близок к призме. Использовав такую печь в качестве комплексного барбекю под одной крышей со столом и другой мебелью, придется топить ее древесным углем. Сжигание обычных дров создает температуру около +300 градусов, которая может вывести из строя самые чувствительные части конструкции.

Внешняя облицовка на основе белоснежной штукатурки в смеси с минеральной крошкой не слишком практична. Да, такая отделка невосприимчива к разгулу атмосферных стихий. Но, несмотря на защищенность без специальных укрытий, возникающая при топке сажа может оставить грязные пятна. Убрать их способна только обработка струей высокого давления. Поэтому опытные специалисты рекомендуют выбирать иные решения.

Рекомендуется оснащать систему стартером розжига, значительно ускоряющим процесс.

Виды конструкций

Поставить в беседке вместо барбекю привычного вида русскую печку – это не такая уж плохая идея. Ведь она вполне функциональна и может заменить во многом современный уличный очаг. Конструкция в корне отличается от описанной выше. Специфика позволяет создать очень большую тепловую инерцию, то есть печь крайне медленно греется и столько же времени остывает. Но только в большой беседке такая конструкция уместна; она намного больше, чем барбекюшница (при сопоставимой кулинарной производительности).

Важно помнить, что тепло отдает только та часть русской печи, которая расположена на высоте 0,9 м от пола и выше. Остальное не прогревается. Еще один серьезный недостаток – это значительный перерасход топлива. Для частного дома это еще не так заметно, а вот для беседки уже плохо. Возвращаясь к основной теме – барбекю – следует заметить, что оно предназначено для работы преимущественно на открытом воздухе. Верхние решетки часто отличаются тремя уровнями по отношению к сжигаемому топливу.

Современные модели подчас оборудуются вертелами, разъемными решетками для зажима продуктов. Мангалы куда проще по своему виду и чаще всего делаются как прямоугольные ящики из металла. В них намного тяжелее, чем в барбекю отрегулировать тягу. Придется постоянно обдувать угли потоком воздуха, резкими движениями, чтобы справиться с этой задачей.

Гриль по исполнению разнообразнее, но устанавливаемые на улице, по большей части, представляют собой емкость с крышкой и специальной угольной решеткой.

Классический вариант гриля похож на глубокую сковородку и позволяет равномерно обогревать продукт по всем трем осям. Отверстия, оборудованные заслонками, позволяют произвольно регулировать движение воздуха. Целесообразно выбирать такой печной комплекс, в котором есть сразу три указанных элемента. Ведь в каждом из них имеются свои нюансы.

Да и одним больше нравится пища из барбекю, другим – из гриля, третьим – порция шашлыка из мангала.

Кирпичная печь, кроме мини-варианта, может быть оснащена дополнительно коптильней. Подобное оборудование требует организации высокого дымохода, внутри которого ставится поддон и подвешиваются крюки либо ставятся решетки. Эти элементы помогают удержать мясные и рыбные продукты в заданном положении.

Дно рабочей камеры покрывают опилками либо щепками от лиственных пород дерева. Дым, возникающий при тлении такой древесины, улучшает намного характеристики сырых продуктов; фундамент под печью придется делать очень мощным, иначе он не выдержит нагрузки.

Схема порядовки

Чтобы выложить из кирпича своими руками по чертежам простую печь барбекю, понадобятся следующие материалы и инструменты:

  • 360 простых керамических кирпичей;
  • 120 штук кирпича шамотного категории Ш-47;
  • пила для обработки камня;
  • уровень строительный;
  • мастерки для выкладки раствора.

Обычно первым рядом выкладывают выемку для дров и несколько идентичных ниш под кухонные принадлежности. Со 2 по 8 линии раскладка ведется в шахматном порядке с систематическими перевязками. Девятый ряд, кроме выкладки сообразно рисунку, нужно доработать: надпилить крайние кирпичи, чтобы затем получилась арка. На десятом ряду формируется сама арка (с основанием из металлического уголка) на основе Ш-47, на 11-м кладут будущие перекрытия, отпиливая идущие за ними кирпичи. На 12-й полосе наступает время закрыть кладкой каждую нишу.

В этот момент центр снабжают жаростойким кирпичом, он вынесет нагрузку от топки.

Следующий ряд делается с керамическими боковинами и припуском крайних швов. 14-я линия представляет основание топки, устройство как на предыдущем ряду. Промежуток между керамикой и шамотом выдерживают хотя бы 2 см, тогда тепловое расширение не создаст проблем. Разрыв обязательно закрывают при помощи базальтовых шнуров.

Последующие два ряда ведут по разработанной схеме, края шамота снабжают фасками 20 мм, там впоследствии и будет крепиться решетка для барбекю. 17 линия представляет собой перекрытие топки в виде арки, ее делают с подъемом стенок. Кладка в промежутке внутренних кирпичей должна быть шире. Следующие три ряда размещают просто по рисунку, 21-й начинает дымоход, а на 22–24-м уровнях строго следуют схеме, планомерно сдвигаясь внутрь.

На 24 ряду делают отверстие для дымохода величиной в кирпич. Внутренняя структура трубы формируется из шамота, а вот наружная – из простого полновесного камня. Очень важно выполнить все связки вдвойне и втройне аккуратнее, нежели в стенах. Ведь труба – это конструкция более нежная, чем капитальный дом. Высота дымохода подбирается соответственно величине беседки и должна превосходит на 1 м ее кровлю, чтобы не «угощать» собравшихся дымом.

Советы и рекомендации

Просто сделать кирпичную кладку недостаточно. Важно еще расположить печь правильно. В большинстве случаев стоит это делать в самом центре беседки либо вдоль удаленной от входа стены. Это решение позволяет добиться роскошного внешнего вида и защитить очаг от ветра. Очень хорошо, если можно выбрать тенистую площадку, на которой и без того атмосферные вихри не слишком активны.

Если заливают бетонное основание, последующее строительство начинают на 5–7 день.

От фундамента до пола должен располагаться слой гидроизоляции. Когда планируется поставить печь у самой стены, желательно выложить всю эту стену из кирпичей. Нельзя забывать о стальном листе перед топкой. Для распила кирпича по мере необходимости используют абразивный круг. Если нужно использовать казан, под него ставят балезинскую плиту.

Красивые примеры

Выполнение печи для беседки очень важно и в дизайнерском плане. Кладка из грубого камня смотрится брутально, но при этом не создает излишнего эмоционального напряжения. «Крылья» сверху используются как подставка, а внутри них расположены места для хранения дров, инвентаря.

На этом фото показаны достоинства более ровной каменной кладки, печь поставлена в относительно малой беседке, организованной при помощи навеса. Немаловажную роль при украшении играет размещенная слева каменная полочка для зелени, под которой находятся отсеки для хранения различных предметов.

О том, как сделать барбекю в беседке, вы узнаете в следующем видео.

готовые проекты конструкций с печкой или барбекю из кирпича своими руками, печной комплекс с размерами

Любая постройка, даже кажущаяся совсем простой и легкой, имеет множество нюансов и тонкостей. Многие владельцы дач и загородных домов хотят иметь красивую беседку, где можно приготовить барбекю. Но решить эту проблему заметно сложнее, чем хотелось бы – и обязательно стоит уделить внимание очагу.

Особенности

Печь для беседки нельзя считать сугубо утилитарным объектом. На первое место выходят эстетические соображения, поскольку от внешнего вида очага зависит во многом впечатление у людей. Для изготовления печей можно применять разные материалы, ограничения связаны только с финансовыми возможностями и со вкусами владельцев. Отопительный прибор в беседке должен быть несколько иным, чем в доме или бане.

Ключевыми требованиями будут следующие:

  • повышенная стойкость к рывкам температуры;
  • возможность прогреть поверхность на длительное время;
  • удобство в обращении;
  • продуманная эстетика.

Почти все печи для беседок находятся на открытом воздухе. И даже если конструкция полностью закрытая, все равно дверь периодически открывается, да и уровень теплозащиты меньше, чем в доме. Приготовление пищи на улице отнимает даже больше времени, чем обработка на газовой или на электрической плите в доме. Поэтому стабильное обеспечение высокой температуры крайне важно. А еще значимее оно становится в конструкциях, оснащенных коптильней – там недопустимо образование конденсата.

Два последних пункта – комфорт и внешний вид – призваны помочь садоводам и дачникам. Пользоваться красиво выглядящей печью куда приятнее, чем сделанной наспех и непонятно как. Малейшие технические недочеты, которые при обогреве дома или бани будут едва заметны на краю сознания, способны испортить праздничное настроение.

Когда планируется готовить много разных блюд, часто устраивать праздники в беседке, лучше монтировать комплексные очаги. Они оснащены самыми разными принадлежностями и удовлетворяют широкий спектр запросов.

Проекты

Готовые печные комплексы закономерно отличаются повышенными размерами в сравнении с простейшими очагами.

Зато они позволяют обходиться без следующих агрегатов:

  • барбекю;
  • мангала;
  • духового шкафа и других кулинарных приспособлений.

Для дачного или загородного дома, где даже при изобилии свободного места загромождать его не стоит – это очень важное преимущество. Качественный проект печи для беседки должен предусматривать все детали: какой будет жаровня, насколько крупной сделать рабочую столешницу, какие режимы обработки пищи будут предпочтительными.

Рачительные хозяева и предусмотрительные строители даже подводят к рабочему месту водопровод.

Топку и столешницу стоит разнести в противоположные стороны, чтобы пользоваться ими можно было одновременно с максимальным удобством и без риска ЧП.

Жаровня по большей части ставится около камеры для приготовления пищи. Полезно поставить заслонку, поскольку эта деталь поможет применить остаточное тепло для томления продуктов или для выпечки.

Классическая схема подразумевает размещение дровяного отсека снизу от жаровни. Подобная компоновка проверена десятилетиями и даже столетиями, поэтому никакое серьезное усовершенствование тут невозможно. Опыт подсказывает также, что размещать кухонные принадлежности желательно под столешницей.

Одновременное строительство печи и беседки позволяет применять единый фундамент. Готовя проект самостоятельно или оценивая готовый замысел, следует основательно подумать, какое место для печи будет наиболее безопасным в пожарном отношении и не подвергнется сквознякам. Подставка под печь допускается из пустотелого кирпича, раскладываемого в соответствии со схемой порядовки.

Типичная последовательность является следующей:

  • 1–6 ряды создают пространство под столешницей;
  • 7 линия – это перекрытие;
  • 8 ряд перевязывает перекрытие и создает днище топки;
  • 9 ряд используется для раскладки топки;
  • 10 ряд продолжает ее с сужением сверху от кухонного шкафа;
  • 11 ряд – это последний топочный, перекрывающий дверцу и связывающий нижние слои;
  • 12 группа представляет уступ для шампура;
  • с 13 по 16 ярусы кладут жаровню и ее перевязки;
  • 17 ряд заканчивает стенки жаровни;
  • 18–21 ряды – это перекрытия жаровни и ее свода;
  • 22 ряд – это козырек и перевязка;
  • 23 ряд – это дымоход;
  • 24–25 ряды – это окончательное накрытие жаровни;
  • 26–27 линии – это дымоходная труба и перевязка первого ее яруса.

Стоит помнить, что смена сечения на всех этих этапах и при строительстве дымоходной трубы не допускается. Места контакта дымохода и деревянных перекладин должны иметь солидную теплоизоляцию, поскольку они будут сильно нагреваться. Детализация порядовки включает также меры по профилактике возгорания стен, пола, потолка и кровли. Печной комплекс, спроектированный, как следует построить довольно просто. Чтобы максимально точно выложить кирпич, готовят деревянные каркасы либо картонные шаблоны.

Похожим образом можно обустроить с использованием печи простые террасы и веранды. Но преимущественно все же стараются пользоваться ею в беседке, чтобы не нагонять дым и посторонние запахи на вход в дом, не привлекать насекомых и не пачкать окна копотью. В любом случае продумывая проект, нужно помнить – печка тяжела, поэтому основание под нее требуется солидное. Иногда фундамент приходится создавать не только для самого очага, но и для террасы или беседки.

Распространенное мнение, будто хватает слоя песка с тротуарной или клинкерной плиткой поверх него, в корне неверно.

Очевидная проблема связана с тем, что расположение постройки на уровне земли вызывает ее затопление даже при незначительном дожде. А обустройство ливневой канализации и дренажа может оказаться намного дороже и сложнее, чем обычно ожидают. Простой подъем сооружения над почвой гораздо выгоднее экономически. Кроме того, следует заранее выяснить все про геологические параметры земли, оценить ее линию промерзания и глубину водоносного горизонта. Подготовка с песком и гравием решает проблему надежно только над твердой и сухой каменистой подложкой.

Бетонная подкладка ослабляет действие сил морозного пучения. Но только армированные конструкции, выложенные поверх геотекстиля и пирога из других слоев, смогут долгое время работать хорошо не растрескиваясь.

Менее трудоемким вариантом является создание монолитной плиты.

К сведению: в ней формируются закладные блоки, с помощью которых крепятся несущие детали. Если рядом с поверхностью находятся грунтовые воды, плита и лента могут всплывать; тогда выходом становится использование свай.

Маленькие модульные печи для дачи получают не из кирпича, а из стойких к нагреву сортов бетона, который состоит из следующих компонентов:

  • порошкообразный перлит;
  • вспученная разновидность вермикулита;
  • шамотная пыль;
  • керамзит.

По внешнему виду подобные барбекю похожи на мангал английского образца. У них открытая топка, а уловитель дыма по форме близок к призме. Использовав такую печь в качестве комплексного барбекю под одной крышей со столом и другой мебелью, придется топить ее древесным углем. Сжигание обычных дров создает температуру около +300 градусов, которая может вывести из строя самые чувствительные части конструкции.

Внешняя облицовка на основе белоснежной штукатурки в смеси с минеральной крошкой не слишком практична. Да, такая отделка невосприимчива к разгулу атмосферных стихий. Но, несмотря на защищенность без специальных укрытий, возникающая при топке сажа может оставить грязные пятна. Убрать их способна только обработка струей высокого давления. Поэтому опытные специалисты рекомендуют выбирать иные решения.

Рекомендуется оснащать систему стартером розжига, значительно ускоряющим процесс.

Виды конструкций

Поставить в беседке вместо барбекю привычного вида русскую печку – это не такая уж плохая идея. Ведь она вполне функциональна и может заменить во многом современный уличный очаг. Конструкция в корне отличается от описанной выше. Специфика позволяет создать очень большую тепловую инерцию, то есть печь крайне медленно греется и столько же времени остывает. Но только в большой беседке такая конструкция уместна; она намного больше, чем барбекюшница (при сопоставимой кулинарной производительности).

Важно помнить, что тепло отдает только та часть русской печи, которая расположена на высоте 0,9 м от пола и выше. Остальное не прогревается. Еще один серьезный недостаток – это значительный перерасход топлива. Для частного дома это еще не так заметно, а вот для беседки уже плохо. Возвращаясь к основной теме – барбекю – следует заметить, что оно предназначено для работы преимущественно на открытом воздухе. Верхние решетки часто отличаются тремя уровнями по отношению к сжигаемому топливу.

Современные модели подчас оборудуются вертелами, разъемными решетками для зажима продуктов. Мангалы куда проще по своему виду и чаще всего делаются как прямоугольные ящики из металла. В них намного тяжелее, чем в барбекю отрегулировать тягу. Придется постоянно обдувать угли потоком воздуха, резкими движениями, чтобы справиться с этой задачей.

Гриль по исполнению разнообразнее, но устанавливаемые на улице, по большей части, представляют собой емкость с крышкой и специальной угольной решеткой.

Классический вариант гриля похож на глубокую сковородку и позволяет равномерно обогревать продукт по всем трем осям. Отверстия, оборудованные заслонками, позволяют произвольно регулировать движение воздуха. Целесообразно выбирать такой печной комплекс, в котором есть сразу три указанных элемента. Ведь в каждом из них имеются свои нюансы.

Да и одним больше нравится пища из барбекю, другим – из гриля, третьим – порция шашлыка из мангала.

Кирпичная печь, кроме мини-варианта, может быть оснащена дополнительно коптильней. Подобное оборудование требует организации высокого дымохода, внутри которого ставится поддон и подвешиваются крюки либо ставятся решетки. Эти элементы помогают удержать мясные и рыбные продукты в заданном положении.

Дно рабочей камеры покрывают опилками либо щепками от лиственных пород дерева. Дым, возникающий при тлении такой древесины, улучшает намного характеристики сырых продуктов; фундамент под печью придется делать очень мощным, иначе он не выдержит нагрузки.

Схема порядовки

Чтобы выложить из кирпича своими руками по чертежам простую печь барбекю, понадобятся следующие материалы и инструменты:

  • 360 простых керамических кирпичей;
  • 120 штук кирпича шамотного категории Ш-47;
  • пила для обработки камня;
  • уровень строительный;
  • мастерки для выкладки раствора.

Обычно первым рядом выкладывают выемку для дров и несколько идентичных ниш под кухонные принадлежности. Со 2 по 8 линии раскладка ведется в шахматном порядке с систематическими перевязками. Девятый ряд, кроме выкладки сообразно рисунку, нужно доработать: надпилить крайние кирпичи, чтобы затем получилась арка. На десятом ряду формируется сама арка (с основанием из металлического уголка) на основе Ш-47, на 11-м кладут будущие перекрытия, отпиливая идущие за ними кирпичи. На 12-й полосе наступает время закрыть кладкой каждую нишу.

В этот момент центр снабжают жаростойким кирпичом, он вынесет нагрузку от топки.

Следующий ряд делается с керамическими боковинами и припуском крайних швов. 14-я линия представляет основание топки, устройство как на предыдущем ряду. Промежуток между керамикой и шамотом выдерживают хотя бы 2 см, тогда тепловое расширение не создаст проблем. Разрыв обязательно закрывают при помощи базальтовых шнуров.

Последующие два ряда ведут по разработанной схеме, края шамота снабжают фасками 20 мм, там впоследствии и будет крепиться решетка для барбекю. 17 линия представляет собой перекрытие топки в виде арки, ее делают с подъемом стенок. Кладка в промежутке внутренних кирпичей должна быть шире. Следующие три ряда размещают просто по рисунку, 21-й начинает дымоход, а на 22–24-м уровнях строго следуют схеме, планомерно сдвигаясь внутрь.

На 24 ряду делают отверстие для дымохода величиной в кирпич. Внутренняя структура трубы формируется из шамота, а вот наружная – из простого полновесного камня. Очень важно выполнить все связки вдвойне и втройне аккуратнее, нежели в стенах. Ведь труба – это конструкция более нежная, чем капитальный дом. Высота дымохода подбирается соответственно величине беседки и должна превосходит на 1 м ее кровлю, чтобы не «угощать» собравшихся дымом.

Советы и рекомендации

Просто сделать кирпичную кладку недостаточно. Важно еще расположить печь правильно. В большинстве случаев стоит это делать в самом центре беседки либо вдоль удаленной от входа стены. Это решение позволяет добиться роскошного внешнего вида и защитить очаг от ветра. Очень хорошо, если можно выбрать тенистую площадку, на которой и без того атмосферные вихри не слишком активны.

Если заливают бетонное основание, последующее строительство начинают на 5–7 день.

От фундамента до пола должен располагаться слой гидроизоляции. Когда планируется поставить печь у самой стены, желательно выложить всю эту стену из кирпичей. Нельзя забывать о стальном листе перед топкой. Для распила кирпича по мере необходимости используют абразивный круг. Если нужно использовать казан, под него ставят балезинскую плиту.

Красивые примеры

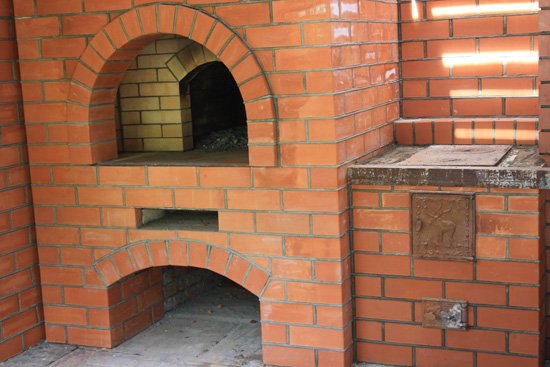

Выполнение печи для беседки очень важно и в дизайнерском плане. Кладка из грубого камня смотрится брутально, но при этом не создает излишнего эмоционального напряжения. «Крылья» сверху используются как подставка, а внутри них расположены места для хранения дров, инвентаря.

На этом фото показаны достоинства более ровной каменной кладки, печь поставлена в относительно малой беседке, организованной при помощи навеса. Немаловажную роль при украшении играет размещенная слева каменная полочка для зелени, под которой находятся отсеки для хранения различных предметов.

О том, как сделать барбекю в беседке, вы узнаете в следующем видео.

готовые проекты конструкций с печкой или барбекю из кирпича своими руками, печной комплекс с размерами

Любая постройка, даже кажущаяся совсем простой и легкой, имеет множество нюансов и тонкостей. Многие владельцы дач и загородных домов хотят иметь красивую беседку, где можно приготовить барбекю. Но решить эту проблему заметно сложнее, чем хотелось бы – и обязательно стоит уделить внимание очагу.

Особенности

Печь для беседки нельзя считать сугубо утилитарным объектом. На первое место выходят эстетические соображения, поскольку от внешнего вида очага зависит во многом впечатление у людей. Для изготовления печей можно применять разные материалы, ограничения связаны только с финансовыми возможностями и со вкусами владельцев. Отопительный прибор в беседке должен быть несколько иным, чем в доме или бане.

Ключевыми требованиями будут следующие:

  • повышенная стойкость к рывкам температуры;
  • возможность прогреть поверхность на длительное время;
  • удобство в обращении;
  • продуманная эстетика.

Почти все печи для беседок находятся на открытом воздухе. И даже если конструкция полностью закрытая, все равно дверь периодически открывается, да и уровень теплозащиты меньше, чем в доме. Приготовление пищи на улице отнимает даже больше времени, чем обработка на газовой или на электрической плите в доме. Поэтому стабильное обеспечение высокой температуры крайне важно. А еще значимее оно становится в конструкциях, оснащенных коптильней – там недопустимо образование конденсата.

Два последних пункта – комфорт и внешний вид – призваны помочь садоводам и дачникам. Пользоваться красиво выглядящей печью куда приятнее, чем сделанной наспех и непонятно как. Малейшие технические недочеты, которые при обогреве дома или бани будут едва заметны на краю сознания, способны испортить праздничное настроение.

Когда планируется готовить много разных блюд, часто устраивать праздники в беседке, лучше монтировать комплексные очаги. Они оснащены самыми разными принадлежностями и удовлетворяют широкий спектр запросов.

Проекты

Готовые печные комплексы закономерно отличаются повышенными размерами в сравнении с простейшими очагами.

Зато они позволяют обходиться без следующих агрегатов:

  • барбекю;
  • мангала;
  • духового шкафа и других кулинарных приспособлений.

Для дачного или загородного дома, где даже при изобилии свободного места загромождать его не стоит – это очень важное преимущество. Качественный проект печи для беседки должен предусматривать все детали: какой будет жаровня, насколько крупной сделать рабочую столешницу, какие режимы обработки пищи будут предпочтительными.

Рачительные хозяева и предусмотрительные строители даже подводят к рабочему месту водопровод.

Топку и столешницу стоит разнести в противоположные стороны, чтобы пользоваться ими можно было одновременно с максимальным удобством и без риска ЧП.

Жаровня по большей части ставится около камеры для приготовления пищи. Полезно поставить заслонку, поскольку эта деталь поможет применить остаточное тепло для томления продуктов или для выпечки.

Классическая схема подразумевает размещение дровяного отсека снизу от жаровни. Подобная компоновка проверена десятилетиями и даже столетиями, поэтому никакое серьезное усовершенствование тут невозможно. Опыт подсказывает также, что размещать кухонные принадлежности желательно под столешницей.

Одновременное строительство печи и беседки позволяет применять единый фундамент. Готовя проект самостоятельно или оценивая готовый замысел, следует основательно подумать, какое место для печи будет наиболее безопасным в пожарном отношении и не подвергнется сквознякам. Подставка под печь допускается из пустотелого кирпича, раскладываемого в соответствии со схемой порядовки.

Типичная последовательность является следующей:

  • 1–6 ряды создают пространство под столешницей;
  • 7 линия – это перекрытие;
  • 8 ряд перевязывает перекрытие и создает днище топки;
  • 9 ряд используется для раскладки топки;
  • 10 ряд продолжает ее с сужением сверху от кухонного шкафа;
  • 11 ряд – это последний топочный, перекрывающий дверцу и связывающий нижние слои;
  • 12 группа представляет уступ для шампура;
  • с 13 по 16 ярусы кладут жаровню и ее перевязки;
  • 17 ряд заканчивает стенки жаровни;
  • 18–21 ряды – это перекрытия жаровни и ее свода;
  • 22 ряд – это козырек и перевязка;
  • 23 ряд – это дымоход;
  • 24–25 ряды – это окончательное накрытие жаровни;
  • 26–27 линии – это дымоходная труба и перевязка первого ее яруса.

Стоит помнить, что смена сечения на всех этих этапах и при строительстве дымоходной трубы не допускается. Места контакта дымохода и деревянных перекладин должны иметь солидную теплоизоляцию, поскольку они будут сильно нагреваться. Детализация порядовки включает также меры по профилактике возгорания стен, пола, потолка и кровли. Печной комплекс, спроектированный, как следует построить довольно просто. Чтобы максимально точно выложить кирпич, готовят деревянные каркасы либо картонные шаблоны.

Похожим образом можно обустроить с использованием печи простые террасы и веранды. Но преимущественно все же стараются пользоваться ею в беседке, чтобы не нагонять дым и посторонние запахи на вход в дом, не привлекать насекомых и не пачкать окна копотью. В любом случае продумывая проект, нужно помнить – печка тяжела, поэтому основание под нее требуется солидное. Иногда фундамент приходится создавать не только для самого очага, но и для террасы или беседки.

Распространенное мнение, будто хватает слоя песка с тротуарной или клинкерной плиткой поверх него, в корне неверно.

Очевидная проблема связана с тем, что расположение постройки на уровне земли вызывает ее затопление даже при незначительном дожде. А обустройство ливневой канализации и дренажа может оказаться намного дороже и сложнее, чем обычно ожидают. Простой подъем сооружения над почвой гораздо выгоднее экономически. Кроме того, следует заранее выяснить все про геологические параметры земли, оценить ее линию промерзания и глубину водоносного горизонта. Подготовка с песком и гравием решает проблему надежно только над твердой и сухой каменистой подложкой.

Бетонная подкладка ослабляет действие сил морозного пучения. Но только армированные конструкции, выложенные поверх геотекстиля и пирога из других слоев, смогут долгое время работать хорошо не растрескиваясь.

Менее трудоемким вариантом является создание монолитной плиты.

К сведению: в ней формируются закладные блоки, с помощью которых крепятся несущие детали. Если рядом с поверхностью находятся грунтовые воды, плита и лента могут всплывать; тогда выходом становится использование свай.

Маленькие модульные печи для дачи получают не из кирпича, а из стойких к нагреву сортов бетона, который состоит из следующих компонентов:

  • порошкообразный перлит;
  • вспученная разновидность вермикулита;
  • шамотная пыль;
  • керамзит.

По внешнему виду подобные барбекю похожи на мангал английского образца. У них открытая топка, а уловитель дыма по форме близок к призме. Использовав такую печь в качестве комплексного барбекю под одной крышей со столом и другой мебелью, придется топить ее древесным углем. Сжигание обычных дров создает температуру около +300 градусов, которая может вывести из строя самые чувствительные части конструкции.

Внешняя облицовка на основе белоснежной штукатурки в смеси с минеральной крошкой не слишком практична. Да, такая отделка невосприимчива к разгулу атмосферных стихий. Но, несмотря на защищенность без специальных укрытий, возникающая при топке сажа может оставить грязные пятна. Убрать их способна только обработка струей высокого давления. Поэтому опытные специалисты рекомендуют выбирать иные решения.

Рекомендуется оснащать систему стартером розжига, значительно ускоряющим процесс.

Виды конструкций

Поставить в беседке вместо барбекю привычного вида русскую печку – это не такая уж плохая идея. Ведь она вполне функциональна и может заменить во многом современный уличный очаг. Конструкция в корне отличается от описанной выше. Специфика позволяет создать очень большую тепловую инерцию, то есть печь крайне медленно греется и столько же времени остывает. Но только в большой беседке такая конструкция уместна; она намного больше, чем барбекюшница (при сопоставимой кулинарной производительности).

Важно помнить, что тепло отдает только та часть русской печи, которая расположена на высоте 0,9 м от пола и выше. Остальное не прогревается. Еще один серьезный недостаток – это значительный перерасход топлива. Для частного дома это еще не так заметно, а вот для беседки уже плохо. Возвращаясь к основной теме – барбекю – следует заметить, что оно предназначено для работы преимущественно на открытом воздухе. Верхние решетки часто отличаются тремя уровнями по отношению к сжигаемому топливу.

Современные модели подчас оборудуются вертелами, разъемными решетками для зажима продуктов. Мангалы куда проще по своему виду и чаще всего делаются как прямоугольные ящики из металла. В них намного тяжелее, чем в барбекю отрегулировать тягу. Придется постоянно обдувать угли потоком воздуха, резкими движениями, чтобы справиться с этой задачей.

Гриль по исполнению разнообразнее, но устанавливаемые на улице, по большей части, представляют собой емкость с крышкой и специальной угольной решеткой.

Классический вариант гриля похож на глубокую сковородку и позволяет равномерно обогревать продукт по всем трем осям. Отверстия, оборудованные заслонками, позволяют произвольно регулировать движение воздуха. Целесообразно выбирать такой печной комплекс, в котором есть сразу три указанных элемента. Ведь в каждом из них имеются свои нюансы.

Да и одним больше нравится пища из барбекю, другим – из гриля, третьим – порция шашлыка из мангала.

Кирпичная печь, кроме мини-варианта, может быть оснащена дополнительно коптильней. Подобное оборудование требует организации высокого дымохода, внутри которого ставится поддон и подвешиваются крюки либо ставятся решетки. Эти элементы помогают удержать мясные и рыбные продукты в заданном положении.

Дно рабочей камеры покрывают опилками либо щепками от лиственных пород дерева. Дым, возникающий при тлении такой древесины, улучшает намного характеристики сырых продуктов; фундамент под печью придется делать очень мощным, иначе он не выдержит нагрузки.

Схема порядовки

Чтобы выложить из кирпича своими руками по чертежам простую печь барбекю, понадобятся следующие материалы и инструменты:

  • 360 простых керамических кирпичей;
  • 120 штук кирпича шамотного категории Ш-47;
  • пила для обработки камня;
  • уровень строительный;
  • мастерки для выкладки раствора.

Обычно первым рядом выкладывают выемку для дров и несколько идентичных ниш под кухонные принадлежности. Со 2 по 8 линии раскладка ведется в шахматном порядке с систематическими перевязками. Девятый ряд, кроме выкладки сообразно рисунку, нужно доработать: надпилить крайние кирпичи, чтобы затем получилась арка. На десятом ряду формируется сама арка (с основанием из металлического уголка) на основе Ш-47, на 11-м кладут будущие перекрытия, отпиливая идущие за ними кирпичи. На 12-й полосе наступает время закрыть кладкой каждую нишу.

В этот момент центр снабжают жаростойким кирпичом, он вынесет нагрузку от топки.

Следующий ряд делается с керамическими боковинами и припуском крайних швов. 14-я линия представляет основание топки, устройство как на предыдущем ряду. Промежуток между керамикой и шамотом выдерживают хотя бы 2 см, тогда тепловое расширение не создаст проблем. Разрыв обязательно закрывают при помощи базальтовых шнуров.

Последующие два ряда ведут по разработанной схеме, края шамота снабжают фасками 20 мм, там впоследствии и будет крепиться решетка для барбекю. 17 линия представляет собой перекрытие топки в виде арки, ее делают с подъемом стенок. Кладка в промежутке внутренних кирпичей должна быть шире. Следующие три ряда размещают просто по рисунку, 21-й начинает дымоход, а на 22–24-м уровнях строго следуют схеме, планомерно сдвигаясь внутрь.

На 24 ряду делают отверстие для дымохода величиной в кирпич. Внутренняя структура трубы формируется из шамота, а вот наружная – из простого полновесного камня. Очень важно выполнить все связки вдвойне и втройне аккуратнее, нежели в стенах. Ведь труба – это конструкция более нежная, чем капитальный дом. Высота дымохода подбирается соответственно величине беседки и должна превосходит на 1 м ее кровлю, чтобы не «угощать» собравшихся дымом.

Советы и рекомендации

Просто сделать кирпичную кладку недостаточно. Важно еще расположить печь правильно. В большинстве случаев стоит это делать в самом центре беседки либо вдоль удаленной от входа стены. Это решение позволяет добиться роскошного внешнего вида и защитить очаг от ветра. Очень хорошо, если можно выбрать тенистую площадку, на которой и без того атмосферные вихри не слишком активны.

Если заливают бетонное основание, последующее строительство начинают на 5–7 день.

От фундамента до пола должен располагаться слой гидроизоляции. Когда планируется поставить печь у самой стены, желательно выложить всю эту стену из кирпичей. Нельзя забывать о стальном листе перед топкой. Для распила кирпича по мере необходимости используют абразивный круг. Если нужно использовать казан, под него ставят балезинскую плиту.

Красивые примеры

Выполнение печи для беседки очень важно и в дизайнерском плане. Кладка из грубого камня смотрится брутально, но при этом не создает излишнего эмоционального напряжения. «Крылья» сверху используются как подставка, а внутри них расположены места для хранения дров, инвентаря.

На этом фото показаны достоинства более ровной каменной кладки, печь поставлена в относительно малой беседке, организованной при помощи навеса. Немаловажную роль при украшении играет размещенная слева каменная полочка для зелени, под которой находятся отсеки для хранения различных предметов.

О том, как сделать барбекю в беседке, вы узнаете в следующем видео.

схема печки с мангалом для дачи в беседку под навесом, как сделать порядовку, фото

Русская печь с древних времён и согревала, и пищу готовила, и была тёплым спальным местом. Её конструкция представляет собой удобное устройство для многофункционального использования: варки, жарки, томления, копчения и пр.

Поэтому именно кирпичная русская печь пользуется огромным спросом у дачников и владельцев загородных коттеджей. Она легко включит в себя и казан, и мангал, и барбекю, и камин.

Виды уличных русских печей. Схема конструкции

При выборе своего проекта продумайте, какие функции должна выполнять конструкция: жарить, парить, варить, коптить. В соответствии с этим и делайте выбор уличной русской печи:

  • с мангалом;
  • с барбекю;
  • с местом для казана;
  • только с варочной плитой;
  • с коптильней;
  • с лежанкой.

Схема печи бывает как самой простой, так и максимально сложной, она может предусматривать традиционные для русской печки элементы:

  • место для просушки дров — подпечье;
  • место для хранения посуды и другой утвари — печурку;
  • место для горячих горшков, вынутых из печи — шесток;
  • камеру под шестком — перетрубье;
  • поверхность в камере для приготовления пищи, куда ставят варочную посуду — под;
  • саму камеру — горнило;
  • перекрытие дымохода для сохранения тепла — вьюшку;
  • окошко, ведущее в дымоход — душник;
  • регулятор тяги — заслонку.

Фото 1. Схема устройства обыкновенной русской дровяной печи, указаны все основные элементы конструкции.

Возможна и конструкция с лежанкой, но в уличном варианте она не очень уместна или служит для других целей.

Важно! Схема и чертежи печи должны включать все, что вы планируете соорудить.

Обычная русская печка для улицы

Самая простая уличная печь состоит из каркаса, одно- или двухкомфорочной плиты, туннельной топки, которая дымовым зубом делится на пламенную и дымовую камеры. Схема такой кладки сравнительно проста и не требует особых знаний и применения технологий. Она подходит именно для уличного варианта, так как:

  • благодаря дымовому зубу нет зависимости от силы и направления ветра;
  • приготовление пищи становится возможным при любой температуре;
  • можно готовить даже на самом некачественном топливе.

Варочная поверхность может варьироваться от одного до двух кв. м и более — в зависимости от выбранной схемы. Высота горнила по типовому варианту может быть 70 см.

Мини-печь в русском стиле имеет размеры 100 см на 130 см. Но она многофункциональна и позволяет готовить любые блюда, печь хлеб и имеет ряд преимуществ:

  • малозатратна в финансовом плане;
  • удобна и проста в эксплуатации;
  • быстро строится;
  • быстро готовит блюда;
  • не требует большого количества топлива;
  • экологична.

Возвести уличную мини-печь можно за один день.

Совет. Не начинайте возведение мини-печи, если нет чертежа, проекта, разработанного дизайна. Получите квалифицированные консультации специалистов.

Уличное устройство с мангалом

Строение мангала, сделанного своими руками, включает поддон с топливом и решётку с мясом на высоте 10—15 см.

В роли открытого пламени будет выступать раскалённый воздух после протапливания печи. Приготовление продуктов ведется не на открытом огне, а внутри горнила. Топка может находиться как в стороне от вставленных решёток для приготовления мяса, так и под ними. Разные схемы печи с мангалом подразумевают различные варианты строительства. Выбирая проект, ориентируйтесь на ваши кулинарные пристрастия.

Обратите внимание! Мясо, приготовленное в уличной русской печи, имеет больше полезных свойств.

В печи приготовление идёт в нише, огороженной перегородками. Благодаря меньшей тяге и отсутствию ветра и перепада температуры мясо готовится в собственном соку.

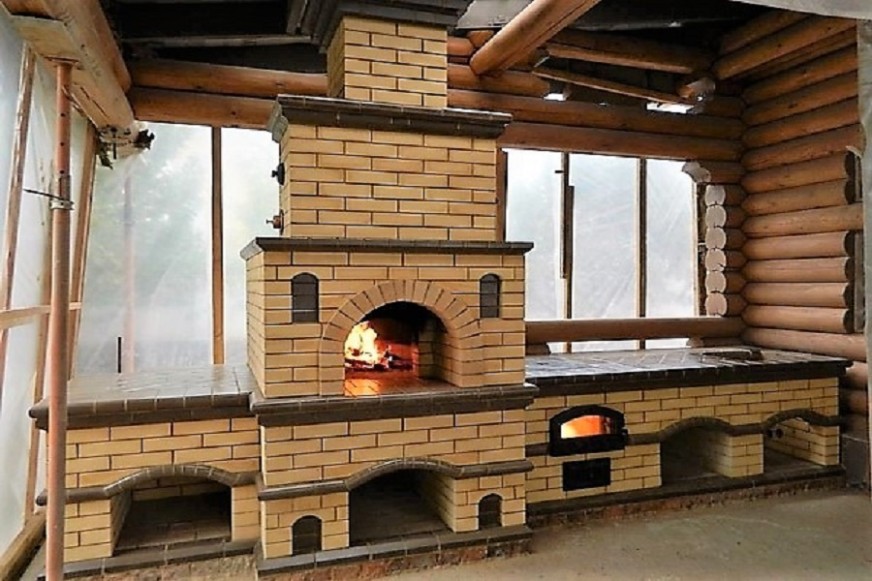

Русская печь в беседку под навесом

Такой проект подразумевает разработку определённого дизайна, который должен гармонично вписаться в общий интерьер участка, хорошо сочетаться с архитектурой дома.

При выборе схемы такой уличной русской печи сразу продумывается беседка, в которой и расположится новое сооружение. Проект должен соответствовать:

  • размерам выделенной под строительство площади;
  • несгораемым материалам, из которых планируется сооружение как беседки, так и печи;
  • другим характеристикам беседки, позволяющим расположить под её сводами конструкцию с топкой и пламенем.

Беседка должна быть вместительной и красивой. При желании её можно спроектировать с закрывающимися окнами или опускающимися жалюзи.

Важно! Перед строительством беседки ознакомьтесь со всеми интересными и современными проектами.

Вам также будет интересно:

Выбор проекта

Если вы любите жареное мясо, то в печь должны войти элементы барбекю и мангала. Для копчёностей можно вмонтировать коптильню. Уличная русская печь предусматривает варочную плиту, что обеспечит хозяев полезными варёными, пареными или томлёными блюдами. А наличие места для казана — изысканными восточными: пловом, шулемом, шурпой и пр. Для каждого вида печи — свои схемы и тонкости кладки.

Помимо функциональности, надо продумать и общий внешний вид, который будет гармонично сочетаться со всем участком и с домом.

Фото 2. Пример проекта кирпичной конструкции с русской печью, раковиной и казаном. Сбоку удобное теплое место для сидения.

Материалы и инструменты

Сначала подготовьте необходимые инструменты:

  • лопату;
  • ведро для раствора;
  • уровень вертикальный и горизонтальный;
  • плоскогубцы;
  • кельму;
  • кирку;
  • молоток, в том числе и резиновый.

Подготавливаем арматуру и опалубку, если бетонирование фундамента будем делать своими руками.

Приобретаем достаточное количество огнеупорного, шамотного кирпича, чтобы хватило на всю конструкцию. Строительные материалы должны:

  • быть стойкими к перепадам температуры;
  • не подвергаться коррозии и другим влияниям извне;
  • быть цельными;
  • быть сертифицированными.

После проверяем наличие необходимого металлического инвентаря:

  • труб;
  • решёток;
  • скоб;
  • задвижек;
  • дверец;
  • уголков.

Их количество должно соответствовать проекту печи.

Готовим раствор для кладки, в состав которого войдут:

  • глина;
  • песок;
  • алебастр;
  • цемент и пр.

Предварительно проконсультируйтесь со строителями и выберите наиболее приемлемый вариант раствора. Специалисты советуют цементно-песчаный марки М250 и выше.

Изготовление уличной русской печи своими руками

После того как вы определились с проектом уличной русской печи, нашли место и приобрели материалы, инструменты и все, что необходимо при строительстве, можно начать возведение фундамента. Когда основание под печь готово, начинайте кладку — строго в соответствии со схемами и чертежами. Вначале кирпичи кладут на сухую — без раствора. Это поможет определить правильность строения и учесть все нюансы перед окончательной постройкой печи.

Важно! При помощи горизонтальных и вертикальных уровней и отвесов при кладке на сухую проверьте правильность выложенных порядовок.

Если сухая кладка соответствует всем схемам и чертежам, то готовьте раствор и начинайте делать порядовую кладку, не пропуская нужных отверстий для дымохода и других технологических пространств, соответствующих схеме.

Подготовка места на даче

Место должно быть достаточным по площади и желательно ровным. При необходимости участок следует выровнять при помощи лопаты и грабель.

Для печи лучше выбрать максимально комфортное для вас место:

  • с солнечной стороны;
  • с удалённостью от деревянных построек и забора;
  • без затенений посадок на участке;
  • желательно в беседке.

Целесообразно строить печку вместе с беседкой, в одной цветовой гамме, из однородных материалов. Желательно отразить это в схеме и проекте.

Как сделать фундамент

После выбора места на вашем придомовом участке приступайте к постройке фундамента. Главными его критериями должны быть:

  • ровность;
  • гладкость;
  • определённая площадь;
  • надёжность;
  • долговечность.

Для фундамента:

  1. выройте ямку соответствующей схеме ширины и длины на глубину 30—50 см;
  2. насыпьте песок — сделайте песчаную подушку 20 см;
  3. сверху насыпьте щебень до уровня грунта;
  4. выберите основание — монолитная бетонная плита соответствующего размера или бетонирование своими руками;
  5. для бетонирования, ставим опалубку, устанавливаем арматуру, заливаем раствором.

Если печь строится в готовой деревянной беседке, должны быть соблюдены все правила пожарной безопасности. Для этого на доски укладывается базальтовый картон или асбокартон и лист кровельного железа, глиняный пласт и вновь слой базальтового картона. Кладка начинается после того, когда раствор высохнет.

Важно! Не допускайте перекосов или непредвиденных пустот в кладке. Это приведёт к деформации всей конструкции.

Порядовка печи

Проводим сухую кладку проекта печи. Если все выстроено правильно, с учётом размеров, форм и составляющих, можно начать строительство печи с раствором.

В соответствии с фото, схемами и чертежами приступают к кладке порядовки печи. Типовой проект подразумевает 13—20 рядов.

Фото 3. Схема порядовой кладки обычной малой русской печи с варочной плитой, без дополнительных элементов.

Со второго по третий ряд кладку делаем с учётом места для топлива: угля и дров. Затем учитываем дымоход и зольник. На заднюю стенку горнила примерно на восьмом ряду, монтируем скобы и штыри для решёток и сеток для приготовления барбекю или установки мангала (по проекту). Можно сделать больше скоб для перестановки решёток в зависимости от нагрева печи и способа приготовления блюд.

Важно! При кладке необходимо убирать кельмой все излишки раствора. Ни в коем случае нельзя наносить глиняный раствор на внутреннюю поверхность, это ухудшит теплопроводность и приведёт к повышенному отложению сажи на стенках.

При порядовой кладке не забываем отверстия для вьюшки, душника, заслонки. Монтируем по размерам дверцы.

Фото готовых конструкций

Фото 4. Конструкция из кирпича для дачной беседки с русской печью и местом под казан.

Фото 5. Русская печь с казанницей в беседке. Сбоку много свободного места для приготовления пищи.

Фото 6. Уличная русская печка с двумя печурками. Украшена декоративной отделкой с искусственным камнем.

Возможные сложности и как их избежать

Часто возникают проблемы с гидроизоляцией и, следовательно, влажностью сырья для топки печи. Поэтому при строительстве фундамента не забудьте положить 2—3 слоя рубероида, чтобы влага не проникала в место для хранения дров.

При строительстве пода важно учесть его наклон к основанию и выровнять поверхность. Если этого не будет сделано, то возникнут ненужные проблемы с перестановкой и перемещением тяжёлых кастрюль, чугунных сковород.

Любые перекосы или трещины, которые появляются со временем, — результат неправильной кладки первого ряда. Поэтому при строительстве постоянно пользуйтесь уровнем и отвесом, чтобы избежать дальнейших проблем.

Начало эксплуатации — важный этап для правильного использования сооружения. Поэтому после окончания строительства просушите дачную печь в течение недели под солнцем при погоде с температурой +20 °C без осадков.

Если прогнозы обещают дождь, то при отсутствии беседки укройте ваше новое сооружение плёнкой, чтобы влага не попала на печь. После сделайте пробную топку без продуктов. А когда увидите, что все функционирует без перебоев, то можете начать готовить любимые блюда.

Полезное видео

Ознакомьтесь с видео, в котором показаны схема и фото разных этапов строительства на улице русской печи с мангалом и местом под казан.

Выбирайте свой дизайн печи

Используйте стильные решётки, уголки, обрамления. Можете украсить сооружение природным камнем или оштукатурить.

Лучше, если строительство будет проводиться по цельному проекту, включающему в себя: беседку, стол, скамьи, дополнительную кирпичную тумбу с ящиками, разделочными столами и мойкой.

Строительство печи для беседки своими руками

Виды печек

Сначала давайте разберемся, что же такое мангал, барбекю, гриль, уличный камин, и в чем отличия между ними. Надо отметить, что все печи для беседок могут быть:

  • переносные, как правило, сделанные из металла, небольших габаритов, их можно разместить в любом месте участка;
  • стационарные, выложенные из кирпича или натурального камня, некоторые умельцы приспосабливают для этих целей старые диски от машин или часть железной бочки, для установки такого очага требуется подготовить специальную площадку.

Печь мангал для беседки, фото конструкции из натурального камня

Принципиально печи не различаются. Они все предназначены для приготовления пищи на углях, но есть один маленький нюанс: если готовим на шампурах или вертеле, то это мангал, если же на решетке, то это уже гриль или барбекю. Даже специалисты толком не могут дать объяснение, чем же барбекю отличается от гриля, но условно определились, что у последнего, как правило, есть крышка.

Печь в беседке, фото комплекса с кухней из кирпича

Печь камин для беседки имеет значимое отличие, он служит в большей степени для обогрева помещения, и топка расположена снизу, на уровне колен. Тогда как у всех остальных конструкций с очагом, для удобства пользования, жаровню располагают приблизительно в 900 мм от уровня земли.

Мини русская печь для рубленных беседок закрытого типа

А вот русская печь – это стилизованный комплекс, куда может входить мангал или барбекю, коптильня и т.д., но главная примета – это пологи. Обычно конструкцию выкладывают из кирпича, затем штукатурят и белят, или украшают изразцами.

Облицованная камнем печь в беседке

Фото печи для беседки, облицованной камнем

Где располагать печь в беседке

Беседка с печкой, в зависимости от проекта, может быть построена:

  • из кирпича, камня;
  • с коваными элементами;
  • из дерева и пр.

Главное при этом, обеспечить пожарную безопасность беседки, дерево пропитать огнестойким составом, металл изолировать от нагревания, а сам очаг должен находиться в отдалении от места посиделок, чтобы жар не вызывал дискомфорт и не мешал отдыху.

Беседки закрытые с печкой обеспечат вам комфортный отдых круглый год

Большие комплексы целесообразно располагать возле стены беседки или на отдельной площадке с навесом. В центре в основном устанавливают круглые очаги или финские печи с вытяжкой.

Открытая беседка с очагом в центре

Совет: Отметим, что в основном устанавливаются камин и русская печь в беседке закрытого типа, так как эти конструкции нацелены не только на приготовление пищи, но и на обогрев помещения.

Печной комплекс для беседки – строим самостоятельно

Будем строить для беседки  печной комплекс из кирпича, с мангалом, казаном и рабочим местом.

Прежде всего, определяем место в беседке или возле нее, делаем разметку, выкапываем котлован, глубиной 500-700 мм, засыпаем песчаником и щебнем, общая толщина подушки приблизительно 400 мм, трамбуем. На дно ставим опоры-камешки, на которые укладываем армирующий каркас, связанный из ребристой арматуры, сечение в поперечнике 8-10 мм, ячейка 100*100 мм.

Важно: Чтобы металл не ржавел, и печь в беседке прослужила длительное время, каркас из арматуры со всех сторон должен быть залит бетоном, слоем не менее 50 мм.

Делаем опалубку из досок или фанеры, проверяем геометрию, укрепляем конструкцию укосинами, заливаем бетон. Толщина плиты 100-250 мм. Оставляем на месяц, до полного становления раствора.

Настилаем на основание под печь беседки гидроизоляцию из рубероида, лучше дополнительно проложить лист асбеста. Укладываем первый ряд кирпича, сначала без раствора, делаем примерку. Второй ряд точно такой же, но с перевязкой швов нижнего слоя.

Обязательно в каждом ряду проверяйте геометрию кладки

В третьем - устанавливаем поддувальную дверцу и выкладываем зазорную камеру, в печи под казан, как показано на схеме ниже. Следующий ряд печи без изменений, просто перевязка швов. Пятый - перекрываем зольную камеру, оставляем небольшой колодец - выход под колосник. И выкладываем арку над нишей под дровами, новички могут сделать шаблон и срезать кирпичи под нужным углом.

Обратите внимание, арка утоплена в кладке печи, это сделано для простоты, чтобы не выводить внешние стыки

В шестом ряду устанавливаем топочную дверцу, крепить ее лучше на нержавеющем коробе. Так же расширяем отверстие под казан. Чтобы облегчить монтаж выкладывается квадратная топка, но специалисты настаивают на колодце с круглыми стенками, диаметром 405-420 мм, с рассекателем воздуха. Внутри печи используем шамотный кирпич.

Для арки можно использовать специальный фигурный кирпич, так вы значительно облегчите себе работу

Седьмой ряд – выкладываем кирпич с перевязкой, устанавливаем еще 2 простых арки, над рабочей зоной. А кроме того, заливаем из бетона плиту, находящуюся под мангалом. Заливаем не до конца, оставляем зазор шириной 110 мм, для укладки кирпича.

Вместо плиты можно проложить стальные пластины и уложить слой шамотного кирпича

8 - продолжаем кладку печки с перевязкой, 9 - перекрываем топочную дверцу.

Обратите внимание на перекрытие дверцы печи, оно называется замок. Такое перекрытие подходит, если дверца установлена на нержавеющей рамке, на базальтовый картон, если она держится на проволоке или стальных лентах, то со временем кирпич может прогореть. А кроме того, от нагрева и остывания печи замок будет подниматься – опускаться, и со временем он выпадет.

Устанавливайте дверцу топки на специальный короб, и тогда она будет надежно защищена от тепловых перегрузок

И здесь же заливаем бетонные перекрытия в хозяйственной части печи.

Для мойки большего размера можно увеличить размер секции на 1 кирпич

В первой плите делаем вырез под мойку, достаточно 500*500 мм, вторая - глухая, где будет располагаться мангал, начинаем выкладывать зольный ящик.

Совет: Зольный ящик под мангал лучше сделать на заказ, он глубже и длиннее стандартных образцов, но если такой возможности нет, то можно установить в печь беседки обычную поддувальную дверцу.

В 10 - мы делаем хайло в печи под казан, через который будут выходить дымовые газы.

Спилить кирпич под нужным углом можно абразивным кругом

Здесь же, в мангальной части устанавливаем колосниковую решетку. В печь для беседки можно поставить и обычный колосник, но через него будут вываливаться угли, что неминуемо нарушит температурный режим при приготовлении пищи. Кирпичи над поддувальной камерой крепятся на уголки.

Колосник лучше сделать на заказ, из листа металла с дырками

11 – устанавливаем в печь балезинскую плиту под казан. Она покупается в готовом виде, обязательно проверяйте геометрию плиты, так как зачастую качество оставляет желать лучшего.

Рабочую зону можно облицевать камнем, керамической плиткой, уложить деревянную столешницу

В этом же ряду печи беседки заканчиваем кладку столика и мойки.

В 12 ряду начинаем выкладывать мангал. Справа между мангалом и казаном у нас уже образовался дымовой канал.

Перекрытие плиты для казана лучше сделать шамотным кирпичом

Дополнительным рядом, как показано на схеме, на 20-30 мм перекрываем балезинскую чугунную плиту. Это делается, чтобы выход дыма из казана в трубу был как можно надежней, и угар не попадал в беседку.

13 – продолжаем кладку, 14 - зеркальное отражение 12 ряда.

Края кирпича внутри печи можно подпилить, чтобы образовались пазы, тогда на них ляжет решетка

Тоже самое и 15 ряд, он полностью копирует 13, укладываем кирпичи с перевязкой.

Зазор между кирпичами внутри печи должен быть не больше 3 мм

Совет: Глубина мангала должна составлять приблизительно 2/3 от его ширины, ширина же, в свою очередь, рассчитывается по специальной формуле.

16, 17, 18 ряд продолжаем кладку.

Чтобы рассчитать, какая по размеру вам нужна печь в беседке, исходите из того, что на 1 шампур требуется 70-100 мм

В 19 ряду перекрываем мангальный портал. Кирпич устанавливается по ширине, в 2 слоя, обязательно шамотный, потому что арка будет испытывать большие тепловые нагрузки. А так же на ней будет располагаться основная масса дымосборника печи. Между слоями прокладывается базальтовый картон, что убережет наружный слой печи беседки от нагрева. Второй (внутренний) слой кирпичей следует укрепить шпильками.

Не совмещайте дымоходы от казана и мангала до трубы, тогда обе печи можно будет топить одновременно

20, 21 ряд просто кладем кирпич. Обратите внимание, что дымоход от казана идет параллельно мангалу и не переходит в него до начала дымосборника.

Важно: От нижнего края арки печи до начала кладки дымосборника рекомендуется делать не менее двух рядов кирпичей. Объем дымосборника должен составлять не менее 2/3 объема мангальной ниши.

22 - перекрываем арку. На 23 ряду начинаем выкладывать дымосборник, заужаем колодец, просто с трех сторон кирпич сдвигаем внутрь.  В 24 и 25 ряду тоже самое, еще больше заужаем.

Внешний слой печи можно сразу выкладывать облицовочным кирпичом

Обратите внимание, что в дымоходе образовался как бы выступ, он будет выполнять роль каминного зуба, и препятствовать проникновению внутрь, в мангал, холодного воздуха через трубу.

26, 27, 28, ряд продолжаем кладку с уступом, к 29 ряду дымосборник выходит на размеры трубы, приблизительно поперечное сечение 250*250 мм, и далее выкладывается труба до нужной высоты. Ряды повторяют друг друга с перевязкой швов.

Высота печной трубы зависит от высоты беседки, сверху обязательно оденьте защитный колпак, чтобы осадки не попадали внутрь

На этом кладка печи для беседки может быть завершена. Мы рассказали самый простой способ, но если вы хотите, чтобы она была не только практичной, но и эстетичной, кирпич нужно подточить и хорошо обработать, а так же выложить арки более сложным способом.

Печи для беседки из кирпича могут строиться отдельно или сразу с рабочей зоной

Строительство печи, мангала для беседки, пошагово, фото, чертежи, видео

Сегодня строительство печей разного вида в беседках стало очень популярным. Существует множество названий и огромное количество разновидностей. Для беседок выбирают комбинированные печки, настоящие комплексы, которые сочетают несколько функций.

Печь для беседки своими руками



Виды печей для беседок

Предназначенные для приготовления пищи на углях очаги принципиально не различаются. К самым популярным относятся:

  • печка-гриль;
  • печь-барбекю;
  • печка-мангал;
  • печь-камин.

Нюанс различия состоит в способе приготовления пищи:

  • на шампурах либо вертеле – это мангал;
  • на решетке, то печь называется грилем или барбекю.

Сложно объяснить различие между барбекю и грилем. Обычно последний имеет крышку.

Сегодня очень популярны кухонные комплексы для беседок, объединяющие себя несколько функций.

Беседка с печью. Очень популярны сегодня

Печи

Русские печи имеют сложную конструкцию, занимают много места, поэтому в беседке не возводятся. Обычно сооружают мини русские печки, которые имеют меньшие габариты и короткий под. По принципу эта печка стилизована под русскую, а выполняет функции барбекю или мангала. Иногда также размещается вертел для гриля.

Мини русская печь — оптимальное решение

Мангалы

Под эту небольшую конструкцию можно сооружать столбчатый, мелкозаглубленный фундамент.

Печь с мангалом. Практичность и уют

В этом варианте оборудован зольник, который облегчает уход, но не предусмотрены плитка с раковиной.

Барбекю

Компактный, но удобный вариант. Соорудить можно и в летней кухне, потому что оборудован плиткой. Ее можно переоборудовать для установки казана.

Печка-барбекю. Удобно и компактно

Коптильня

В больших комплексах печь оборудуется даже коптильней. По бокам оборудованы специальные закрытые шкафчики для кухонных приборов. Этот универсальный и очень удобный комплекс обладает единственным недостатком – высокой ценой. Также необходимо обустраивать серьезный надежный плитный фундамент.

Пример печного комплекса с коптильней

Правильный выбор печи

Перед возведением беседки необходимо разработать проект или выбрать готовый. Выбор варианта печи зависит от следующих характеристик:

  • насколько комфортно с ней работать;
  • прочность материала этой конструкции;
  • размеры печи;
  • диапазон температур, который выдает печь;
  • гармонирует ли очаг с общим дизайном постройки.

Когда свободное пространство в беседке ограничено, и нет возможности оборудовать очаг внутри, то печь можно соорудить рядом, под навесом.

Печь под навесом. Когда беседку построили, а про очаг забыли

Постройка печи в беседке

Сооружение печи в уже готовом строении достаточно трудоемкое и дорогостоящее занятие. Легче остановиться на переносном варианте мангала или барбекю. Если же захотелось установить стационарный вариант, то необходимо:

  • из огромного количества вариантов выбрать приглянувшийся;
  • закупить соответствующий материал;
  • разобрать существующий пол в постройке там, где планируется сооружать очаг;
  • залить по размерам печи основание, на котором она будет сооружаться.

Видео: Печь для беседки своими руками

Строительство очага

Для дачной беседки всегда можно построить очаг своими руками. Даже небольшой комплекс, объединяющий жаровню, духовой шкаф и рабочий стол. Внизу обустроено пространство, куда можно вмонтировать полки для кухонных принадлежностей.
Прямо располагается камера для готовки, которая продумана так, чтобы легко было жарить шашлыки, гриль или что-нибудь коптить. Топка располагается слева, не мешает жарить и разделывать продукты. При установленной заслонке можно получить духовку, где можно легко блюда запекать. Ниже жарочной камеры находится под, который используется для хранения дров.
Спокойно готовить на мангале может мешать ветер. Печь размещается под навесом, поэтому для жарки непогода не страшна.

Проект размещения печи. Редактор поможет определится с планировкой

Обустройство фундамента

Идеальным является вариант, когда беседка с печью строятся одновременно. На этапе сооружения ленточного фундамента готовится основание под очаг.

На месте, где планируется располагать печь:

  • выкапывается грунт на глубину 500 мм;
  • дно заполняется щебнем или гравием;
  • основание разравнивается до толщины 30-50 мм;
  • обильно проливается;
  • тщательно трамбуется;
  • сверху укладывается арматура либо готовая металлическая сетка;
  • по периметру сооружается опалубка;
  • котлован заполняется бетоном.

Фундамент должен располагаться ниже пола на 5 см. Первую неделю застывания фундамента необходимо смачивать его регулярно водой, чтобы избежать растрескивания.
Через 20 дней фундамент застывает и можно укладывать гидроизоляцию. Обычно применяется рубероид.

Кладка очага

Печь в беседке располагает всем необходимым для комфортного процесса готовки пищи. Перед кладкой надо закупить весь необходимый материал:

  • жароупорный кирпич;
  • раствор для кладки этого кирпича;
  • столешницу по размеру.

Кладка подставки

Сначала выкладывается подставка непосредственно под печь (можно даже из пустотелого кирпича).

Выложить 1-ый ряд надо аккуратно, проверяя углы и уровень, учитывая порядовку. Выкладывается 2-ой ряд, контролируя и чередуя перевязку кирпичей, и так 6-ть рядов. Подставка выполнена, сформировался под, куда будут складываться дрова. Также определилось место для посудных полок.

Подставка под печь. Выполняется из любого огнеупорного материала

Формирование нижнего перекрытия

7-ым рядом перекрывается под, 8-ым перевязывается перекрытие, осуществляется формирование дна топки.

Создание топки

В очередном ряду начинается образование топки (применяются шамотные кирпичи) с правильно установленной дверцей. Топка выкладывается исключительно шамотными кирпичами. 10-ым рядом обустройство топки продолжается.

Формирование топки. Выбираем шамотный кирпич это залог безопасности

Обустройство разделочного стола

В процессе кладки уменьшается пространство над посудным шкафом. Здесь планируется обустроить рабочий стол, например, из искусственного камня под гранит.

Столешницу удобнее заказать по размеру готовую. Устанавливать ее надо на кирпичи рабочего стола. Обязательно необходимо тщательно промазать силиконовым водостойким герметиком стыки. Столешница может служить рабочим столом, или врезать внутрь мойку.
Проще выполнить разделочный столик из обычных тщательно обработанных досок.

Завершение кладки топки

11-ым рядом закрывается топка, сверху перекрывается ее железная дверца. Важной является особая перевязка кирпичей.

Наверх устанавливается решетка (даже с лифтом) для барбекю. Главное, чтобы ее было легко снять, чтобы обслужить.

Кладка жарочного пространства

12-ым рядом создается жарочный шкаф. Для удобства и защиты его передняя сторона выкладывается одним рядом кирпича, чтобы можно было разместить шампуры с шашлыком.

Ряды до 16-ого формируют и завершают жарочное пространство, они аналогичны. Осуществляется перевязка кирпича (этот процесс обязательно надо внимательно контролировать).

17-ым рядом завершается формирование стенок жарочного шкафа.

Свод жарочной камеры

Для образования козырька по верху жарочного шкафа, свод выдвигается на 50 мм.

Формирование свода жаровни. Выглядит сложно, выполняется элементарно

Выполнять в 18-ом ряду свод жаровой камеры новичку сложнее, но:

  • надо предварительно изготовить картонное лекало;
  • разрезать его по размерам кирпича;
  • пометить маркером очередную часть на конкретном кирпиче;
  • обрезать кирпичи по меткам;
  • изготовить оправку для формы свода и закрепить;
  • уложить кирпич;
  • подождать, пока раствор схватится;
  • разобрать оправку, свод готов.

Продолжение кладки жарочной камеры

19-ым рядом начинается переход для образования перекрытия жарочного шкафа, контролируется порядовка. Каждый кирпич на стыках свода вырезается под размер. В 20-ом ряду кладка осуществляется по порядовке, а 21-й совсем перекрывает свод.

Кладка козырька

Вдоль 22-ого ряда выдвигается крайний кирпичный ряд и получается козырек. Необходимо уделить внимание особенности перевязки углов на соединении боковин с задней стенкой.

Перекрытие жарочной камеры

23-им рядом уменьшается дымовое отверстие, идет образование дымохода.
В 24-ом ряду жарочная камера перекрывается, а 25-им создается его крышка.

Кладка дымохода

В 26-ом ряду начинается сооружение дымохода, в 27-ом осуществляется перевязка первого ряда дымохода.
После этого возводится дымовая труба на нужную высоту. Необходимо постоянно следить за перевязкой. Чем выше труба, тем лучше тяга у печи. Внутри дымоход должен быть размером где-то 20х20 см, если топочное отделение составляет 70х70 см. Также это может быть металлическая труба, обложенная кирпичом

Формирование дымохода. Чем выше труба, тем лучше тяга у печи

Порядовки кладки

Здесь можно ознакомиться с порядовками обустройства печи (ряды с 1-го по 17-ый).
Далее порядовки (ряды с 18-го по 29-ый).

Очень важно знать и соблюдать правила обустройства печей. Без большого опыта осуществить кладку довольно сложно.

Особенности футеровки

Когда начинает формироваться топка, выполняется футеровка, правильности кладки кирпичей надо придать особое значение. Выдерживать швы толщиной не более 3 мм. Тогда печь прослужит долго и без ремонта.

Обустройство перекрытий

Выполнить любое кирпичное перекрытие, например, жарочная камера начинающему специалисту не удастся. Значительно облегчает выполнение этой работы создание деревянного поддерживающего и направляющего разборного каркаса. Крепится он саморезами, а разбирается после полного высыхания раствора.

Видео: Пошаговое изготовление печи барбекю с мангалом

Контроль параметров кладки

В процессе кладки обязательно необходимо использовать уровень, отвес и угломер, тогда не должно возникнуть проблем с геометрией печи. После 1-ого ряда дымохода необходимо:

  • тщательно выкладывать последующие;
  • соблюдать одинаковый размер дымового канала по всей высоте;
  • контролировать качество заполнения швов (они должны быть плотными, излишки же необходимо быстро убирать).

Водопровод

Водопровод в беседке — дополнительный комфорт

Дополнительный комфорт обеспечивает подвод в беседку воды и сооружение канализации. Это дает возможность установить мойку рядом с разделочным столом.
Разумнее проложить водопровод с канализацией до этапа заливки фундамента. Для этого надо заранее тщательно рассчитать место нахождения мойки. Водопровод проще протянуть пластиковыми трубами, чтобы проще потом было произвести подключение смесителя и слива.

Водопровод в такой постройке используется исключительно летом. Поэтому надо предусмотреть возможность перекрывать подачу и слив воды по окончании сезона. Иначе зимой трубопровод выйдет из строя.

Отделочные работы

Необходимость отделки печи зависит от предпочтений владельца. Ее можно оштукатурить, оклеить керамической плиткой, или не делать этого. Когда использовался ровный кирпич, а печь получилась красивой, то она прекрасно смотрится вообще без отделки. Использовать необходимо жаростойкие материалы.
Чтобы исключить возгорание пола беседки, если он выполнен из легко воспламеняемых материалов, надо настелить лист жести пере печью. Лучше смотрится керамогранит или плитка в качестве жаропрочного покрытия.

Каменная печь - помощь топки (форум дровяных печей в Перми)

Привет всем, мой первый пост, но много месяцев чтения замечательного форума. Надеюсь на помощь с материалами для плиты и с тем, что лучше для моей плиты.

Я построил каменный обогреватель / печь на основе замечательной конструкции печи кабины Макса Эдлесона:

Я не знаю, что использовать для плиты, что бы все порекомендовали?

Вот печка кабина:

При строительстве я использовал старые глиняные кирпичи, огнеупорный цемент Victas, огнеупорные кирпичи Victas для топки, большие огнеупорные глиняные плиты для слота для пиццы (на самом деле я не уверен, что слот для пиццы станет достаточно горячим готовить пиццу, но со временем я узнаю! У меня есть отличная чугунная дверь, которую я могу установить спереди. Я сделал это в первую очередь как уличный костер, чтобы вокруг него были места для сидения на открытом воздухе и, в конечном итоге, беседка. Это будет общественная зона для летних вечеров.

Необходимые размеры плиты:
70x58 см
28x23 "

Я хочу накинуть верх на плиту, воспользуюсь огневой веревкой и, возможно, небольшим количеством печного раствора.

Читая форумы, я думаю, что у меня есть следующие варианты, и я был бы признателен за вашу помощь

1. Чугунная плита
Плюсы - тяжелый, сохраняет тепло, на нем можно готовить
Con's - кажется дорогим и труднодоступным
вопросов:
- Я не уверен, какой размер / глубина чугуна мне понадобится 5 мм / 10 мм / 50 мм и т. Д., Чтобы убедиться, что он не коробится
- Ржавчина? Пожар снаружи, дождливая погода в Великобритании.

2. Стальная плита
Pros - выглядит немного дешевле, чем чугун (я нашел этот Steel Plate Black CQ 20MM на https://www.metalsupermarkets.co.uk) за 150 фунтов стерлингов.
Минусы - не уверен ...
Вопросы - Будет ли он так же хорош, как чугун для приготовления пищи / сохранения тепла / приготовления пищи?
- Будет ли он более подвержен изгибу / деформации от тепла?
- Нужна ли мне особая сталь?
- Ржавчина? Пожар снаружи, дождливая погода в Великобритании.

3. Бетон - это вообще вариант !? Я думал, что полированный бетонный стол может хорошо выглядеть
Плюсы - Думаю, это будет самый дешевый вариант.
вопросов:
- Полагаю, я не умею на нем готовить?
- Будет ли он более подвержен растрескиванию от жары?

4. Толстое стекло - это вообще вариант !? Я видел планы обогревателя печи для крошечного дома - https://permies.com/t/71700/Tiny-House-Cook-Stove-Heater - это может быть вариант, но я не понимаю плюсы и минусы использовать стекло, и похоже, что его будет сложно установить.

5. Можно ли использовать камень? например гранит? Может быть дешевле, но не уверен в плюсах и минусах.

Есть другие варианты?

Заранее благодарим за вашу помощь

Ближайшие климатические последствия сжигания древесины в жилых домах в Финляндии

Основные моменты

RWC является основным источником BC и многих других SLCF в Финляндии.

Выбросы SLCF от финских RWC оказывают относительно значительное воздействие на климат по сравнению с парниковыми газами.

Было установлено, что использование печи является наименее благоприятным для климата вариантом обогрева дома.

Биогенные выбросы CO2 должны быть включены в оценки.

Заблаговременные действия - ключ к мерам по сокращению выбросов SLCF.

Реферат

Сжигание древесины в жилых помещениях (RWC) является основным источником выбросов, влияющих на климат, таких как краткосрочные климатические факторы (SLCF) и биогенный CO 2 , в Финляндии.В этой статье мы представляем прогнозы для этих выбросов с 2015 по 2040 год. Мы рассчитали влияние выбросов на климат с использованием показателей регионального температурного потенциала, представленных в литературе. В наших результатах воздействия климата представлены как глобальные и арктические температурные реакции, вызванные исследуемыми выбросами за 25-летний период. Результаты показывают, что выбросы SLCF от RWC оказывают значительное влияние на потепление. Используя выбранные нами метрики, выбросы SLCF от RWC добавили к потеплению от прогнозируемых выбросов парниковых газов Финляндией на 28% в зависимости от глобальной температуры и на 170% в случае реакции Арктики.По сравнению с другими распространенными методами отопления в финских частных домах, использование типичной финской печи (каменной печи) было наименее благоприятным для климата вариантом. Принятие во внимание биогенных выбросов CO 2 дополнительно подчеркнуло этот вывод. Наконец, мы оценили влияние изменения климата при реализации различных мер по сокращению выбросов для РВК. При временном промежутке в 25 лет ранние действия оказались даже более важными, чем возможное сокращение годовых выбросов в 2040 году.

Ключевые слова

Сжигание древесины в жилых помещениях

Черный углерод

Кратковременные факторы воздействия климата

Климатические показатели

Изменение климата

Рекомендуемые статьиЦитирующие статьи (0)

Просмотреть аннотацию

© 2019 Авторы. Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Ссылки на статьи

Кухни и кухонные шкафы для барбекю на открытом воздухе для домовладельцев и ресторанов. на Vimeo

натополь.co.uk/multi-stove-barbeque/
Почему еда, приготовленная в русской печи, всегда такая изысканная на вкус? Каменная печь обеспечивает равномерное распределение тепла, позволяя готовить пищу со всех сторон. При таком приготовлении еда всегда вкуснее. Хлеб получается пышным с мелкой хрустящей корочкой. Мясо готовится быстро и равномерно. Блины, супы, запеченные овощи и рыбные деликатесы - все ваши любимые рецепты, которые вы так хорошо готовите, будут улучшены только при контакте с этой духовкой. Легкий дымный аромат придает любому блюду особый шарм.Друзья, семья и гости обязательно похвалят ваш кулинарный гений. Компания Furnace Art Engineering создает барбекю с несколькими плитами для домовладельцев и ресторанов. Наши инженеры уже более 25 лет создают печи на заказ как в России, так и за рубежом. В наших кулинарных печах готовят исключительно вкусную и здоровую пищу. Кроме того, они исключительно прочные, морозостойкие, потрясающие, эффективные и безопасные. Каждый агрегат объединяет в себе несколько видов духовок. Поскольку дым выводится через дымоход, наши агрегаты можно устанавливать не только на открытом воздухе, но и в беседке, на кухне дома или ресторана.Настоящая каменная печь идеально подходит для приготовления разнообразных блюд русской, средиземноморской и восточной кухни. Многоконная плита может состоять из традиционной русской печи, мангала для барбекю, казана и конфорки в сочетании с тандыром, коптильней и печью для пиццы. Танцующее пламя в камине украсит любой интерьер. Мы разработали наши мультиварки вместе с профессиональными поварами. В результате получается духовка, обеспечивающая беспрецедентный уровень приготовления пищи и интенсивность аромата. Конкретные компоненты каждой многоконной плиты можно выбрать индивидуально: мангал и барбекю для мясных и рыбных блюд на углях и конфорка для приготовления на сковороде или кастрюле. Однако центральным элементом является камера русской печи, где тепло исходит со всех сторон. Тепло, аккумулируемое каменной печью, означает, что вы можете продолжать готовить в течение нескольких часов после первоначального нагрева, когда дым и пламя погаснут. Многоконный агрегат устойчив к ударным нагрузкам и перепадам температур. Вы можете зажечь нашу многоконную печь при отрицательных температурах, не опасаясь повредить кладку, что является уникальной особенностью печей, производимых Furnace Art Engineering. Наши печи имеют непревзойденный срок службы 20 лет, в отличие от обычных печей, у которых стандартный срок службы не превышает 5 лет.Секрет исключительной долговечности наших печей кроется в цифровом моделировании, материалах высочайшего качества и нашем отточенном инженерном подходе. Каждая печь оснащена стеклянной дверцей топки, чтобы вы могли наблюдать за танцующим пламенем во время нагрева. Отделка кафелем усиливает общее впечатление.
Наружные барбекю-кухни и летние кухонные шкафы.

Печь русская чугунная 'Буржуйка'

Код ТН ВЭД РФ 7321

0.Легендарная русская чугунная чугунная печь «Буржуйка».

Код группы HS 7321 гласит: Плиты, плиты, решетки, плиты (в том числе с дополнительными котлами для центрального отопления), барбекю, мангалы, газовые конфорки, подогреватели плит и аналогичные неэлектрические бытовые приборы и их части, из железа или стали. . Субкод группы HS 73219000 гласит: Детали.

После вывоза из России чугунная чугунная печь «Буржуйка» будет сопровождаться соответствующим транспортным документом: CMR (для грузовика) или накладной (для морского контейнера) и будет содержать следующий код ТН ВЭД 7321

0.Это не обязательно означает, что российский код ГС может точно совпадать в кодировке международной гармонизированной системы для конкретной иностранной страны-импортера. В списке 4 или 6 цифр всегда равны во всех странах мира, в то время как «хвост» кода hs не обязательно может совпадать.

Поэтому мы советуем нашим клиентам-импортерам уточнять у вашего местного таможенного брокера правильную кодировку металлической печи.

Печь чугунная литая «Буржуйка» - сравнительно компактная печь, выпускавшаяся в советское время на крупном промышленном производстве с 1930-х по 1960-е годы.Эта печь - универсальное средство, которое подходит как для обогрева помещений, так и для приготовления пищи. Эта печь была очень популярна в России в начале ХХ века. Эта печь широко использовалась во время Второй мировой войны как гражданскими лицами, которые широко использовали ее в гражданских зданиях, когда отключалось центральное отопление (из-за войны), так и военными в землянках, блиндажах и железнодорожных вагонах. Даже после того, как W.W. II, эта печь использовалась довольно долгое время. В наши дни «Буржуйку» можно встретить в загородных домах русского населения, где еще разогревают премицисы, дают приготовить, даже сушат мокрую одежду и т. Д.

Можно сказать, что эта печь действительно легендарная, ведь ее строили веками! Он действительно очень прочный и долговечный. Советские производители изначально установили высокие стандарты этого изделия, потратив на это большой запас чугуна, которого современные конструкторы и инженеры не считают необходимым, что делает «Буржуйку» прочной, прочной, долговечной и очень полезной во все времена. Советские стандарты были прописаны в каждой советской статье, которая призвана служить людям десятилетия и десятилетия.

Русская металлическая печь «Буржуйка» Размеры:
Высота: 650 мм. Диаметр: 350 мм. Вес: 60-65 кг. Толщина стенки 10-12 мм из чугуна. Выход в дымоход: 125 мм.

«Буржуйка» может «съесть» практически любое твердое топливо: каменный уголь, все виды дров, пеллеты, брикеты, твердые отходы. Его можно прикрутить к деревянному полу. Его можно запускать в железнодорожном вагоне, и он может работать в движении и вибрации. Все детали «Буржуйки» изготовлены из чугуна.

Продаем абсолютно новую (не бывшую в употреблении) печь «Буржуйка», консервированную и долгое время хранившуюся на бывших советских складах (ГП «Росрезерв»). Все печи новые, но консервированные. Вся печка покрыта специальной консервирующей смазкой. Без ржавчины. Советская печь «Буржуйка» - это прочное железное изделие советской эпохи 30-50-х годов. В настоящее время ни один российский завод не производит эту печь. Мы продаем консервированный инвентарь.

«Буржуйка» может использоваться в домах, банях, беседках, вагонах, складах. Это хорошо как декор, так и как интерьер, необходимое условие при съемке фильмов и т. Д.

Доступные модели: комплектация:
1.печи заводов, идентифицируемых по номеру. Самый толстый: 10-12 мм. Самые тяжелые.
2. КЛМЗ (КЛМЗ) - самые популярные, оптимальное соотношение цена / качество
3. Армавирский завод. Чугун высокого качества. Толщина бортика плиты 10 мм. Хорош как предмет интерьера или реквизит.
4. Завод Кагановича 1954-1955 гг., Гладкая гладь. Хорош как предмет интерьера или реквизит. №
5. Завод «Красный путь» 1947 г. - печь очень редкая, выпускалась лимитированной серией.

Работаем со всеми запросами.Российская металлическая печь может быть укомплектована FTL / LTL (полная загрузка грузовика / меньшая загрузка грузовика) или FCL / LCL (полная загрузка контейнера / меньшая загрузка контейнера). Время транзита для европейских клиентов обычно составляет 3-5 дней для грузовика FTL. Время транспортировки контейнера FCL 40 футов / 45 футов зависит от порта разгрузки, то есть для получателей из Средиземного моря примерно 15-18 дней и более, до 35-40 дней для клиентов на дальние расстояния.

Для тех клиентов и покупателей, которые хотели бы получить полный сервис «от двери до двери», мы можем организовать полный сервис на стороне получателя, т.е.е. портовая экспедиция в порту назначения, таможенное оформление в пункте назначения, транспортировка по территории заказчика, доставка на склад или площадку заказчика и выгрузка тары (контейнерного оборудования). У нас большой опыт в логистических операциях, и у нас есть значительное количество логистических агентов в более чем 50 странах, которые могут организовать «дверные» услуги по запросу.

Если у Вас возникнут вопросы по вопросам покупки, логистики и / или таможенного оформления:
e-mail: info @ rusexportstore.ru
сотовый телефон: + 7961800 27 36 (whatsup, viber, skype).

СТАТЬИ ПО ТЕМЕ

Русская баня сборная в России Код ТН ВЭД 9406109000.

Пергола в русском стиле (Беседка) Код ТН ВЭД 9406109000.

зона отдыха с беседкой и мангалом. Беседка из кирпича с мангалом

Доброго времени суток всем!

В этой статье мы расскажем об интересных дизайнерских проектах домиков для барбекю.Одни дачники на своем участке просто ставят небольшую беседку для отдыха, а другие, чтобы не только сделать отдых комфортнее, но и пригласить друзей, устанавливают в беседках печки с мангалом и мангалом.

Перед тем, как начать строительство беседки с мангалом и мангалом, вы решаете вопрос, какой будет у вас беседка.

Первый - небольшое строение с небольшой мангалом, столом и стульями.

Второй - закрытая беседка для круглогодичного проживания, либо открытый летний вариант с печкой.

В-третьих, это довольно капитальное строение, которое разделено на две зоны: кухню и столовую.

Определившись с выбором своего варианта, нужно составить план проекта и выбрать материал, из которого будет построена ваша беседка.

Беседку-мангал лучше всего делать из кирпича. В таком варианте он будет более прочным. Если вы решили использовать кирпич, то, возможно, эти советы вам помогут.

- во избежание копоти и дыма необходимо сделать участок дымохода;

- мангал необходимо защитить крышей, если не установлен, то покрываем акриловым лаком;

- если мангал используется для массового приготовления, понадобится нагнетатель, он создаст более интенсивное горение дров;

- топка должна быть шириной с шампуров;

- кладка должна быть в огнеупорной смеси и типа шамот глины или специальных составов, которые выдерживают высокие температуры;

- кирпич перед резкой необходимо замочить на пять минут - это упростит задачу.

Проекты беседки с мангалом и печью (своими руками)

Деревянная беседка, безусловно, самый выгодный вариант по стоимости материала и сложности работ. К тому же, если вы не каменщик, то деревянная беседка - лучший вариант для вашего сада.

Еще вариант - кирпич. С точки зрения пожарной безопасности это намного выгоднее деревянного сооружения, да и прослужит оно гораздо дольше.

Однако можно использовать такой вариант, когда печь находится в кирпичной части беседки, а остальная конструкция - деревянная.

Другой вариант беседки, менее распространенный, - беседка из кованого железа.

Эти беседки чаще всего покупают в магазинах.

Построить беседку из кирпича с мангалом и мангалом несложно, особенно если есть навыки кладки. Однако, если у вас есть хорошие каменщики, которые хорошо известны, то, возможно, они помогут вам построить правильную структуру на участке.

Как обычно, сначала закладывается фундамент, на который наносится слой гидроизоляции, а затем кладутся стены. Кладку кирпича лучше начинать от входного проема, а затем двигаться по периметру.

Стены беседки строим по Вашему проекту (типу и высоте). Заодно делаем основу для мангала и коптильни.

Когда стены возведены на нужную высоту, делаем стропильную систему

Обустраиваем столешницу, место для казана, барбекю. В результате мы должны получить следующее.

Ну и в самом конце зашиваем крышу тем материалом, который вы выбрали для этой цели.

План показан ниже. закрытая беседка с мангалом и мангалом.

Фото простых и красивых беседок для дачи

Как ни говори, но устроенная на участке беседка должна вписываться в общий ландшафт, тем более что вы не просто устанавливаете четыре столба с крышей, а делаете свою конструкцию искусством дизайна.

Рассмотрим примеры довольно интересных и оригинальных конструкций беседок.

Довольно интересный и оригинальный проект, сочетающий дерево, камень и поликарбонат.

Металлические кованые беседки выглядят не менее оригинально и красиво.

Интересный вариант беседки, в которой решетка сделана из камня.

Достаточно простых беседок для дачи еще несколько вариантов. Все они сделаны в основном из дерева.

Для многих сегодня дача - это место отдыха и приятных занятий, связанных с украшением окружающего ландшафта. Сюда приезжают, чтобы снять груз забот, накопившихся за рабочий день или неделю, переехать, пообщаться с друзьями и родственниками.Часто на даче и приятное застолье, которое обычно не обходится без шашлыка. Поездка в лес или на берег реки на шашлык осложняется необходимостью искать место, где огонь не будет противоречить охране окружающей среды. Это либо беседка с мангалом своими руками, которая построена на собственном участке и абсолютно пожаробезопасна. Сегодня и пойдет речь о строительстве такого здания.

Выбор подходящей беседки

Дачные беседки с мангалом создаются из разных материалов.Важно, чтобы эта постройка органично вписывалась в ландшафт участка и не нарушала его дизайн. Обычно в качестве основы для таких конструкций используется дерево, кирпич или металл.

Универсальное деревянное здание

Деревянная садовая беседка с мангалом прекрасно дополнит участок в любом стиле, ведь дерево - универсальный материал, с помощью которого можно воплотить в жизнь самые замысловатые фантазии дизайнеров.


Беседка из дерева - легкая конструкция, быстро возводимая и не слишком дорогая

Преимущество деревянных построек:

  • доступность материала, а также инструментов, которые будут использоваться в процессе выполнения работ;
  • конструкция из правильно обработанной древесины прослужит очень долго и будет надежной;
  • простой и короткий процесс строительства;
  • возможность использовать легкий фундамент, потому что для легкого строительства из дерева не нужен массивный.

Прочная кирпичная конструкция

Капитальные постройки принято возводить из кирпича. Но для любого крупного строительства требуется прочный полноценный фундамент. Такая беседка обойдется дороже деревянной, но список ее недостатков исчерпан.

Но плюсов больше:

  • кирпичной постройке не страшны искры; они могут попасть из мангала на поверхность - пожара не будет;
  • кирпичные конструкции не нуждаются в тщательном уходе или часе ремонта: они долговечны и долговечны;
  • из кирпича или камня можно построить беседку, защищающую не только от дождя и ветра, но и от снега и холода: любителям встретить Новый год на природе - такая теплая беседка с мангалом для вас!


Беседка из кирпича - прочная конструкция, которая является наиболее пожаробезопасной

Очаровательное кованое здание

Кованую беседку сложно построить самостоятельно, не обладая определенными навыками или страстным желанием воплотить задуманное и запас свободного времени.Стоимость готовой постройки зависит от выбора ее конструкции, сложности выполняемых работ.


Элегантная кованая беседка - настоящее украшение любого сада

Выбрав здание данного типа, вы получите:

  • создать поистине эксклюзивную беседку, которая станет изюминкой любого сада;
  • мангал и беседка выполнить в едином стиле, дополнить ансамбль и другими коваными украшениями, способными оживить любой участок;
  • сделать конструкцию прочной и особенно красивой, нанеся грунтовки, порошковое покрытие, специальную краску Hammerite, патину, алкидные краски и антикоррозионные эмали.

Чаще всего хозяин участка выбирает варианты постройки, в которых сочетаются различные материалы, и их чудесные свойства удачно дополняют друг друга.

Как выбрать мангал?

Определиться с типом мангала следует еще на этапе проектирования беседки. Часто используется в беседках, но встроенные мангалы делают постройку максимально функциональной.


Портативный барбекю удобен тем, что его можно снять, когда он больше не нужен.


Металлические мангалы также могут использоваться как стационарные

- чаще всего массивные конструкции, возводимые из природного или строительного камня, металла или комбинации этих материалов. Обычно изделие сочетается с множеством дополнительных компонентов, в том числе нишей для дров, разделочным столом, посудой и т. Д. Для возведения такой конструкции необходим прочный фундамент.

Как сделать мангал в беседке максимально безопасным? Используемые сегодня технологии позволяют не использовать дрова для приготовления шашлыка. Мангалы с камнями вулканического происхождения (лава) могут работать на электричестве или природном газе. Нагретые камни являются источником тепла для мяса, при этом их теплоотдача в 2-2,5 раза выше, чем у угля или дров. При этом полностью отсутствует дым и копоть. Газ или электричество расходуют экономно: только при нагревании камней. Камни прослужат до 3-х лет, если их нагревать до 4-х раз в неделю, после чего их просто меняют.

Размер, форма и конфигурация мангала полностью зависят от финансовых возможностей и фантазии его будущего владельца.Устанавливается мангал, обычно у северной или северо-восточной стены беседки. Встроенный мангал обязательно снабжен дымосборником и трубкой. Их можно сделать вместе с основной конструкцией или по отдельности.


Мангал может быть комбинированной конструкцией из кирпича и металла


Барбекю должно иметь правильно сделанную дымовую трубу

Мангал - сложное устройство, которое иногда выгоднее купить или сделать на заказ, а потом установить в беседке.

Вариант №1 - каркасная беседка на столбчатом фундаменте

Необходимые подготовительные работы

Для беседки следует выбрать место возле дома. Это удобно тем, что беседку можно использовать не только для приготовления шашлыка и застолий с гостями. В нем можно просто с комфортом расслабиться на воздухе и в тени. Но следует помнить, что мангал будет время от времени использоваться, а значит, беседку необходимо установить так, чтобы дым не уходил в дом.Беседка у пруда в окружении деревьев - хороший выбор.


Постройте беседку, которая будет радовать глаз. Ведь он будет стоять долгие годы - так почему бы не пофантазировать?

Следует выбрать конструкцию здания, определить его размеры и материал, который будет использоваться в процессе. Лучше заранее подготовить весь материал и инструмент, чтобы он был в наличии и был под рукой в ​​случае необходимости.

Пошаговое строительство

Начальный этап работы - разметка участка - наиболее важен, потому что это основа выполняемой работы.


Чтобы построить беседку из кирпича, в которой разместится небольшая компания, не нужно много места

Следующий этап строительства - устройство фундамента. Размер и тип фундамента полностью зависит от того, насколько массивным будет здание. Для деревянных построек часто используют столбчатый фундамент, поскольку для легких построек это наиболее экономичный вариант. Плиточный фундамент для тяжелых конструкций хорош тем, что дополнительно служит полом.Ленточный фундамент - это оптимальное решение, которое используется чаще всего. Для его установки в земле выкапываются траншеи, в которые устанавливается опалубка, укладывается каркас из арматуры и заливается бетон. Покажем пример столбчатого фундамента:


В качестве основания здания используется деревянный брус, который будет крепиться досками и шурупами

Затем делают пол. Когда беседка строится на твердом и сухом грунте, настилом можно пренебречь.В этих случаях просто насыпают щебень или оставляют земляной пол. Бетонное покрытие тротуарной плитки или доски. В открытой беседке необходимо предусмотреть уклон пола для обеспечения стока дождевой воды. Не забывайте, что при оформлении беседки с мангалом нельзя выбивать общий стиль сюжета.

После пола делаем стены. Для беседки можно использовать как плотные, так и решетчатые стены. Все зависит от погодных условий, в которых он будет эксплуатироваться. Как правило, несущие функции стены не выполняют.


Несущие конструкции угловым конструкциям следует уделять максимальное внимание - это основа всего здания, которая должна будет выдерживать вес кровли

За стенами крыша. Чаще всего применяется коньковая или наклонная навесная конструкция. Во втором случае уклон должен быть порядка 5-10 градусов. В качестве материалов покрытия часто используют ондулин, металлочерепицу или поликарбонат. Декоративная беседка может иметь решетчатую крышу, которую растения будут красиво оплетать.Но в дождь такую ​​постройку использовать нельзя.


Важно следить за тем, чтобы снег не проталкивался через такую ​​крышу и чтобы опорные столбы выдерживали ее вес

Теперь можно переходить к внешней отделке. Деревянные части здания необходимо покрыть лаком для наружных работ. Металлические конструкции также защищают соответствующими эмалями. После этого этапа строительные работы завершены и можно наслаждаться результатом.


В связи с отсутствием фотоматериалов мы показали вам строительство обычной каркасной конструкции на столбчатом фундаменте, но даже в нее вполне можно встроить мангал

Вариант №2 - беседка металлическая на ленточной основе

Беседка с печью и мангалом долго будет радовать хозяев дачи при своевременном уходе:

  • открытую беседку от снега и зимнего холода можно обернуть стрейч-пленкой, предварительно проделав в ней несколько вентиляционных отверстий;

Правильно подобранная или построенная своими руками печь для беседки делает ее не только более комфортной. Беседка с печью полностью справится с ролью летней кухни, которая ничем не загораживается, наоборот, украшает приусадебный участок.

Даже если просто поставить мангал в беседке, есть возможность видоизменить его таким образом, чтобы кулинарные функции значительно расширились, а дымность беседки минимизировалась, см. Ниже. Если учесть все особенности работы варочного устройства на твердом топливе в открытом неотапливаемом помещении и немного поработать, то о летней кухонной духоте в доме можно забыть, лишь бы погода позволяет готовить на воздухе .О том, как выбрать покупную печь в беседку и что нужно знать, чтобы построить ее самостоятельно там, и написана эта статья.


Что требуется от печки

То, что уличная печь должна быть устойчивой к внешним воздействиям, очевидно. Мера их влияния на конструкцию печи не совсем очевидна: к температурному диапазону, который должна выдержать печь, прибавляется минимум 10-15 градусов, а то и все 30-50; печь на зиму в дом не вносят. Пластичности традиционного раствора для глиняной печи уже не хватает; раньше уличные печи ставили на глиняно-известковом и других модификациях древних минеральных кладочных растворов для печей. В раствор добавляли яйца, но все же уличная печь служила без снижения прочности на 10-15 лет. Поэтому в наше время в основном их кладут не на глиняный раствор, а на печной клей; это уже продукты современной химии. Внешне они похожи на строительный цементно-песчаный раствор, но в их основе лежит жаростойкий цемент или мелкоизмельченный стеатит обжигового камня на специальном связующем с добавками пластификатора.Клеи для духовок дороже, чем старые растворы для духовок, но более пластичны, чем лучшая белая глина, а те, которые предназначены для использования на открытом воздухе, устойчивы к морозам и влаге.

Еще менее очевидным является требование температурной стабильности в рабочей зоне печи. Летом много чего запекают на углях и обычно готовят на открытом огне. Печь-барбекю для беседки или другого подобного назначения должна поддерживать температуру в зоне расположения изделия не менее точно, чем позволяет газовая плита, иначе она либо перегорит, либо будет иметь неприятный вкус. Это требование еще больше ужесточается, если коптильня печь: однократное кратковременное выпадение кислотного конденсата в коптильне портит всю партию.

При этом оборудовать печь в беседке с высоким дымоходом и сложной системой дымовых каналов, стабилизирующих тягу и сглаживающих ветер, дующий в трубу, технически технически невозможно. По эстетическим соображениям дефлектор применим не всегда. Тогда придется пожертвовать эффективностью печи и обеспечить ее технологические кулинарные качества другими способами, см. Ниже.

И наконец, если печь в беседке подходит только для шашлыка, гриля и ростбифа, это принижает значительную часть ее достоинств. В результате беседки-печи часто строят как часть кулинарного комплекса, позволяющего готовить повседневную пищу. Оптимальное, но довольно трудоемкое решение в этом случае - строительство летнего кулинарного комплекса вместе с беседкой, см. Также в конце.

шамот и дымоход

Есть вообще 2 универсальных способа обеспечить должное качество еды, приготовленной в беседке. Один из них - использование шамотных кирпичей не только для жаропрочного сердечника печи, но и для футеровки (внутренней футеровки) всей варочной камеры и дымохода. Теплоемкость и теплопроводность шамота велики: печь нагревается довольно долго, но тогда тепловое излучение от стенок термокамеры в какой-то мере противодействует колебаниям температуры в ней, а сквозняк в шамоте дымоход более устойчив.

Порядок печки-мангала для беседки, построенной по этому принципу, приведен на рис.В этой же конструкции используется другой принцип, см. Ниже, но его главный недостаток - довольно большое количество стальных закладных (10 рядов) и проволочных перевязок (ряды 22-28). Коэффициент теплового расширения (КТР) больше, чем у шамота, а тем более у кирпича, а диапазон рабочих температур печи в беседке шире, чем у домового, см. Выше. Наличие стали в конструкции отрицательно сказывается на долговечности печи и требует особо тщательной работы над ее конструкцией.


Кроме того, шамот - это материал, обычно не предназначенный для наружного применения. Он практически вечен в жаркой сухой атмосфере, а на открытом воздухе со временем разрушается. Тем более - в беседке, которая зимой стоит неотапливаемой. Продлите жизнь выходящему шамоту за счет термостойкой водоотталкивающей пропитки, например, акрила, и оштукатуривания водостойкой штукатуркой повышенной пластичности, например, извести с вермикулитом и полимерными добавками. Необходима большая пластичность штукатурки, потому что шамотного кирпича ТКР больше, чем других строительных материалов.

Примечание: как встроить мангал в беседку немного другой конструкции смотрите в видео ниже:

Видео: пример постройки печи барбекю и мангала

Вообще с шамотом очень много сложностей и возни, поэтому в беседках часто обходятся без него, выполняя их с дымоходом, оборудованным шатром-дымоуловителем (дымовым зонтом). В этом случае роль демпфера температуры и ветра берет на себя газовая подушка под тентом.Его антидувочный эффект кратковременный, только при порывах ветра, поэтому в местах с продолжительными сильными ветрами ставить на плиту только дымовую палатку не рекомендуется.

В тихих местах достаточно над обычным мангалом поставить палатку, чтобы шашлык сохранился в актуальном состоянии и не пригорел, поз. 1 на рисунке:


По крайней мере, самый простой очаг (см. Ниже) с ветрозащитным ограждением усиливает положительный эффект от палатки. При этом следует соблюдать правило: чем больше открыта печь ветру, тем выше должна быть палатка и тем ниже труба поз.2 и 3. Кирпичный шатер над закрытой топкой, поз. 4. Это такая печь для беседки, которая может удерживать температуру в зоне готовки не менее точно, чем газовая плита, и может быть оборудована коптильней, см. Также ниже.

Примечание: , к сожалению, нельзя поставить заслонку (регулятор тяги) в дымоход с дымом и дым выходит наружу.

При покупке

Информация выше носит общий характер, пригодится при выборе покупной печи.Но главное, что вам нужно знать при принятии решения о том, встраивать ли печь в беседку или покупать, - это либо выложить минимум 2000 долларов, либо не избавляться от строительных работ, которые будут стоить ок. 1000 тех же денежных единиц, не считая стоимости печи. Или вам придется жертвовать вкусом еды.

Готовые печи для беседок выпускаются нескольких видов. Композитные модульные (поз.1 на рисунке ниже) очень легкие: нагрузка на опорную поверхность не превышает 250 кгс / кв.м, поэтому композитные печи можно устанавливать просто на полу. Модули поставляются в собранном виде, их можно расставить как мебель: переворачивать, переносить. Композитная печь дышит и по всем эксплуатационным параметрам эквивалентна хорошему кирпичу, но 2000 долларов за это все равно дешево.


Композитная мини-печь поз. 2, обойдется в 2-2,5 раза дешевле, а на зиму приносит в сарай один человек; максимум два. Это обязательно, так как мини-печи относятся к эконом-классу данной продукции, большинство из них не сертифицированы по морозостойкости.По той же экономической причине мини-духовка не дышит, а качество выпекаемого из нее в лучшем случае чуть выше среднего.

Печи каменные сборные, пос. 3, изготовленные из стеатита или его полноценных заменителей. Качество продукции обеспечивается наивысшим, поставляется частями. Стоимость комплекта лишь немного ниже готовой модульной печи. Установка на месте у поставщика формально бесплатна, но перед этим нужно заказать строительство фундамента (печь весит более полутонны), который стоит 200-900 долларов в зависимости от типа существующей конструкции и местных условий. условия.Если фундамент самодельный - вы забираете и гарантия аннулируется.

Фирменную стальную подовую печь для беседки (поз.4) можно найти за 250-300 долларов, а б / у вполне подойдет - вдвое дешевле. Весит, в зависимости от модели, 100-250 кг, можно ставить на пол. Но качество продуктов не выше, чем с базарного шашлыка.

Если сборка

Чтобы правильно построить печь для беседки своими руками, нужно помимо описанных выше особенностей знать еще кое-что о способах строительства.Как мы уже поняли, печь в беседке должна удовлетворять следу. условия:

  1. В конструкции топки должно быть как можно меньше металла и шамота. Лучше обойтись без них;
  2. Оптимальная конструкция - с топкой и дымовой палаткой;
  3. Качество выпечки (шашлык, мангал, шашлык) из духовки должно соответствовать высоким кулинарным стандартам;
  4. Духовка должна позволять готовить повседневные блюда.

Печи цельнометаллические полностью исключают пункт 3, поэтому не рассматриваются.Печь в беседке, выдающая вкусно, должна быть кирпичной.

Клей чудеса

Построить в беседке печь из кирпича, отвечающую всем этим требованиям, возможно, используя современные печи. Среди них быстротвердеющие, выпускаемые в тубах. Кирпичи можно приклеивать друг к другу по весу, что позволяет возводить плоские полы из кирпича без закладных. Для православного печника это ересь - как там кирпичи висят в потолке? Но многие современные проекты печей рассчитаны именно на этот способ кладки.Заказы рассчитываются на компьютере с учетом всех сил и напряжений, возникающих в конструкции печи.

Быстротвердеющие клеи для духовок дороги и используются менее 15 лет, поэтому достоверных данных о долговечности уложенных на них печей нет. А вот печь в беседке без закладных можно приклеить и «обычным» высокопрочным влагостойким печным клеем, например. ScannMix или отечественный К-77, если использовать известный с давних времен технологический прием, а именно - временное ложе для укладки.В старину их строили на изрядно пластичном известковом растворе, а старинные постройки с кирпичными потолками местами сохранились до наших дней. Когда в дело вступил прочный, долговечный и дешевый, но твердый и хрупкий цемент из мергеля, метод временного слоя остался в анналах технической эволюции, однако вполне пригоден для компьютерного расчета заказов и печных клеев.


Схема устройства навесного плоского кирпичного пола на временной станине приведена на рис.Щит кровати покрыт пленкой - хороший клей, липкий почти как монтажный. Сроки через 7 (2-9) и 20 (10-30) дней. указать технические перерывы для набора с указанными выше клеями в соотв. 50% и полная крепость; суточные периоды (1 и 10 дней) - максимально допустимые сроки изготовления на данном этапе работ для одних и тех же клеев; для других они могут быть разными. Выкладывая клееную плоскую арку по пути временной грядки, необходимо строго соблюдать тропу. регламент:

  • Перекрытие должно состоять не менее чем из 2 рядов кладки.
  • Он также должен заканчиваться своего рода полой конструкцией, вес которой распределяет напряжения в конструкции так, чтобы висячие кирпичи сжимались с боков.
  • Надо строить только на хорошо продуманном компьютерном проекте, без затычек!
  • Недопустимо немного отходить от процедур проектирования, сроков и технологии изготовления этапов работ!
  • Недопустимо также превышение расчетной нагрузки на пол - надстраивать что-то из себя, грузить грузы тяжелее тех, что указаны в ТУ на проект.

Какая сборка?

Полнофункциональная печь в беседке нужна далеко не всем. Если застолья в беседке в хорошую погоду устраивают нерегулярно, то, пожалуй, лучшим вариантом будет простой парник для шашлыка. На описанном ниже фундаменте строится барбекю-центр. Кладка - на любом кладочном растворе для уличных печей, не обязательно на клее. В беседке во избежание задымления достаточно оборудовать этот очаг оцинкованным дымовым зонтом.


Конструкция барбекю-центра показана слева на рис. Болото (поперек) ряд кирпичей служит змейкой для жаровни с решеткой рэппера. Таких рядов желательно сделать несколько, чтобы над углями можно было ставить рассерку на разной высоте; при минимальном значении посуда ставится на кофемолку. Для приготовления шашлыка снимают жаровню с рапером, а в забор ставят переносной мангал. Чертежи двойного мангала приведены справа на рис.В этом вы можете приготовить сразу 2 блюда; однако дров потребуется немного меньше, чем для костра.

Если вы хотите выполнить все вышеперечисленные требования к печи для беседки, нужно строить более серьезно. Без современных новшеств довольствуется русской печкой пос. 1 в рисе; К тому же это довольно экономично. Но, увы, конструкция русской печи сложная, и самой маленькой нужно 2500 кирпичей.


Печи в беседках часто стилизованы под русские, позы. 2 и 3. К сожалению, из «хорошеньких» у них только надбровная дуга. Термокамеры как таковой нет, поэтому печи «под русский» часто коптят. Что не только портит их внешний вид (поз. 3), но и опасно при пожаре. Поэтому лучше взять классическую печь для барбекю, поз. 4, но, во-первых, мы используем возможности клеевой технологии и метода временного ложа. Во-вторых, попробуем по-прежнему стилизовать печь, облагородив лоб аркой, но сохранив термокамеру и палатку.В-третьих, необходимо, чтобы в этой духовке можно было жарить шашлык и варить суп, ничего в нем не меняя.

Фундамент

Какую бы печь мы не построили в беседке, для нее сначала нужно заложить фундамент. Сделать фундамент под клееную печь несложно, ведь он достаточно прочный, чтобы отыгрывать сезонное движение почвы, кроме сильно и излишне пушистых. Конструкция фундамента - железобетонная плита толщиной 0,5 м и более.Такая же глубина - котлован; в нем - 15 см щебеночно-песчаная подсыпка. Постель уплотняется послойно. Плита основания выводится на 1 см ниже уровня чистого пола, как беседка - легкая конструкция, на неглубоком фундаменте, а также «гуляет» с почвой. Вынос печи за контур топки в плане - от 5 см. На плиту укладывается гидроизоляция из 2-х слоев рубероида и противопожарная отмостка из стального листа на асбестовой подушке 6 мм; отмостка - 60 см перед топкой и 30 см с других сторон.Печь строится прямо на стали, без станины (здесь - постоянной, под топкой), потому что адгезия печных клеев к металлу достаточно высока.

Примечание: если печь строится одновременно с беседкой, настоятельно рекомендуется делать крышу после постройки печи. А потом вымоетесь, чтобы оборудовать проход дымохода через кровельный пирог.

Строим печь

3D компьютерный проект печи для беседки, который можно построить без металлических закладных, представлен на рис.Его также можно построить из стали, если вы боитесь вешать кирпичи или использовать гораздо более дешевый глино-цементный или известково-цементный раствор для уличных печей. В этом случае свисающие края кирпичей должны опираться на закладные из уголка или 6-миллиметровую катанку аналогично порядку печи барбекю, см. Выше. Материал - кирпич обыкновенный, а для рядов до 6-го включительно даже рабочий пустотелый.


Изюминкой данной конструкции является боковая топка. Его дверь одновременно является регулятором доступа воздуха.В состав топки входит термокамера, над ней шатер, а в декоративных целях оборудована аркой. Огонь можно разводить как на решетке, так и под ней. На полозьях над решеткой можно поставить трамбовку, шпажки, поставить посуду. Если для горловины (портала) топки сделать заслонку, то в этой духовке можно приготовить даже настоящий повседневный щи. Благодаря компактной теплоемкой тепловой камере с тентом печь мало чувствительна к высоте трубы - ее возводят в соответствии с высотой беседки.Фундамент - описан выше (противопожарная зона в проекте не показана). Обратите внимание, что в духовке есть разделочный стол. Столешницу из искусственного камня можно заменить любой другой, но полностью убрать стол ради компактности нельзя!

Конструкция разработана на компьютере, и буквально каждый кирпичик в ней важен для общей прочности!

Заказ печи в беседке дан на след. Рисунок:


Ниже показаны основные этапы строительства печи.«Пустые» швы тоже фактически заполняются клеем; они либо окружают свисающие края кирпичей, либо, возможно, на отдельных рисунках просто дефект графики.


Здесь на рис. - кладка дна печи с подогревом. В 1-6 рядах можно использовать пустотелый кирпич рабочий на обычном цементно-песчаном растворе. 7-й ряд (ложе топки) выкладывают только на клей с помощью временной станины или по стальным закладным. Если кладка ведется на обычный печной клей и на временную станину, после укладки 7-го ряда (справа на рисунке) нужно дать клеем технический перерыв для полного набора прочности.


Кладка печи (см. Рис.) Имеет особенности. Временное ложе снимается не ранее 8-го ряда, поз. 1. 9 ряд частично закрывает проем под столешницу поз. 2. Ему (опять же, если печь ставится на обычный клей) дают технический перерыв на 50% затвердевания клея. При кладке стен печи (10-й и 11-й ряды, поз. 3 и 4) на этот же клей накладывается прочная столешница (поз. 5) и снова технический перерыв на 50% прироста прочности.Затем комплектуют топку и ставят решетку поз. 6 и 7. Обратите внимание на косо распиленные кирпичи в правом дальнем углу, это обязательно! Завершает кладку топки 12-й ряд; он первый ряд топки, поз. 8. После этого - технический перерыв на 100% набор прочности.


Кладка стен топки (13-16 ряды, см. Рис.) Не имеет существенных особенностей. Никаких технических перерывов не требуется.

Декоративная арка печи (см. Рис.) Это круговой сектор без замков. Пятки арки частично образованы пропилами кирпичей 18-го ряда, частично - подкладными кусками кирпича. Арка в декоративных целях выдвигается на 50 мм от лба печи. В оригинальной инструкции к проекту рекомендуется класть его из обычного кирпича, распиленного на клин болгаркой по шаблону. Однако для арки из фасонного кирпича лучше приобрести трапециевидное сечение; они продаются индивидуально.

Полка духовки (см. Рис.) На обычном клей выкладывается на временное ложе или с армированием катанкой, усы которой замурованы в швах 20-го ряда. Здесь снова обратите внимание на косые пропилы углового кирпича с обратной стороны полки, их назначение такое же, как и кладка печи - для обеспечения прочности. После укладки полок - технический перерыв на 50% затвердевания клея.


Шатер печи высотой в 3 ряда (см. Рис.) Также выкладывается с помощью временной грядки или опиловки подвесных кирпичей с помощью катанки.Кладка дымохода не имеет особенностей.

Примечание: Как видите, постройка такой печи на обычном клее способна отнять добрую часть лета. Но это будет стоить намного дешевле (быстротвердеющий печной клей в трубках стоит очень дорого) и может быть выполнен неквалифицированным рабочим.

Если нужен комплекс

Полноценный летний кулинарный печной комплекс для беседки, сада, огорода (слева на рисунке ниже) не просто громоздкий, сложный и дорогой. Строить его для личного пользования имеет смысл только на приусадебном участке, когда семья буквально живет в беседке в теплое время.


Любой, кто не любит печь, - ее пользователь - знает, что только теплая, регулярно нагреваемая плита проявляет все ее качества. Чтобы такая громада вошла в режим, ее нужно прогревать сутки, а то и больше. На даче выходного дня рациональнее было бы в беседке соорудить печь для барбекю, она нагревается менее чем за полчаса.Можно оборудовать кухонный уголок с мойкой и т. Д. Мебелью, все вместе будет смотреться не хуже, по центру. Если беседка используется в теплое время только как летняя кухня, оптимальным решением будет мангал или мангал с варочной панелью справа на рис. О том, как построить печь барбекю с варочной панелью для беседки, смотрите в видео-инструкции (оттуда на YouTube можно бесплатно скачать подробный проект со спецификацией):

Видео: мангал для беседки с варочной панелью своими руками

При необходимости ситуация меняется. Простая конструкция обеспечивает стабильные условия в коптильне в лучшем случае на период горячего копчения в тихую теплую погоду. Если курить в беседке предполагается регулярно, при строительстве топки не обойтись без шамота. Технологически конструкция упрощается, а комплекс более долговечен, если строить его одновременно с капитальной беседкой на нормально заглубленном фундаменте, т.к. из-за большого размаха крыльев комплекса он гораздо более чувствителен к сезонным подвижкам грунта, чем компактная плита в плане.

Для качественного хотя бы полухолодного копчения коптильный шкаф должен быть достаточно высоким. В этом случае палатка над топкой уже не поместится. Для обеспечения необходимой устойчивости тяги необходимо предварительно вывести дымоход не ниже 4 м над очагом топки. Во-вторых, в дымоходе делают 2 или 3 канала, см. Рис. Этот прием широко применяется в домах с печным отоплением. Вероятность того, что ветер задует сразу 2 дымовых прохода, мала, а 3 - почти нулевая.


Достаточно подробная инструкция по возведению беседки с кулинарным комплексом, изображенным на рис. , Смотрите по ссылке: vosledoma.com/stroitelstvo-besedki-s-barbekyu/. Однако при всем уважении к ее автору, который, безусловно, является знающим, умелым и трудолюбивым мастером, здесь необходимо сделать одно замечание: нельзя оставлять шамот открытым для всех ветров и дождей, никакая пропитка не спасет. Стены комплекса в этой беседке должны быть облицованы печным кирпичом на печном клее и т.п.влаго- / морозостойкий материал типа ТКР с шамотным кирпичом.

дома »Гараж» Какой мангал лучше для крытой беседки. Видео-идея: зона отдыха с беседкой и мангалом. Беседка из кирпича с мангалом

Горячая палатка «Русский медведь» с домкратом (и дровяной печью)


Эта горячая палатка «Русский медведь» с домкратом представляет собой невероятную двухстенную конструкцию мгновенной установки, в отличие от любой другой палатки на рынке, подходящей для всех. сезоны и любой климат, с 2 дверями и 2 окнами, а также многое другое.

Горячая палатка "Русский медведь" с печным домкратом.

Основные характеристики и преимущества
  • Палатка двустенная.
  • 2 двери.
  • 2 Окна.
  • 5-слойные окна.
  • 3-х слойные двери.
  • Мгновенная настройка.
  • Встроенный домкрат печной.
  • Палатка на все сезоны.
  • Палатка для экстремальных условий.
  • Съемная распашная дверь.
  • Сплошные окна.
  • Затемненная область.
  • Тент в комплекте.
  • Наружная крышка заземления.
  • Gear loft.

Что в названии - что это за палатка Русский Медведь

Эта палатка настолько богата особенностями, что трудно сформулировать подходящее и достаточно короткое название, которое бы правильно ее описало. Итак, они продают его на Amazon под названием, указанным в названии, но вы должны знать, что это примерно 3 палатки разных размеров , так что у вас есть:

  • Палатка 3х местная без печки. Он также известен как UP-2 Mini.
  • Палатка 5-местная без печки УП-2.
  • Палатка на 8 человек без печки УП-5.

Это то, что они называют палатками UP серии , просто чтобы знать терминологию. На самом деле, у них есть еще несколько палаток, но упомянутые выше доступны во всем мире и на Amazon-US, и вы можете разместить их все в одном месте на Amazon, см. Их здесь. План этажа трех палаток показан на этом рисунке ниже и в том же порядке, как указано выше:

План этажа мини-шатра УП-2.Палатка УП-2. Палатка УП-5.

Таким образом, терминология может сбивать с толку, потому что палатка на 5 человек - это палатка UP-2, а палатка на 8 человек - это палатка UP-5.

На изображениях выше показаны планы этажей, используемые соответственно (слева направо) в следующих конфигурациях:

  • С детской кроваткой + походным столиком + печкой.
  • Только с детской кроваткой.
  • Без ничего, но с подушечками на полу.
  • В четвертом столбце вы также видите соответствующие высоты и диаметры пиков.

Все палатки имеют одинаковую внешнюю форму, но, конечно, есть разница в размерах.

Слева направо: палатки УП-2 Мини, УП-2, УП-5.

Однако у них есть аксессуары (подробнее об этом ниже по тексту), и они продают те же палатки, что и некоторые из них. Итак, они у вас есть: i) с дровяной печью , входящей в комплект, и ii) с утепленным слоем пола . Эту версию вы можете увидеть здесь и снова во всех трех размерах, упомянутых выше.

Далее я опишу базовую конфигурацию, которая одинакова в обеих приведенных выше ссылках, т. Е. Сосредоточусь на палатке с печным домкратом и буду использовать палатку на 5 человек (Палатка UP-2) в качестве примера. . Его поперечное сечение показано ниже:

Некоторые детали из дизайна.

Обзор функций

Итак, начнем с общей формы: это однокомнатная палатка купольного типа , а также полностью отдельно стоящая . Но в нем невероятно много точек отталкивания и линий, а также множество точек опоры и кольев, так что не упустите возможность закрепить его на земле.У меня есть все веские причины включить его в свой список лучших купольных палаток.

Это также палатка с мгновенной установкой , и это означает, что рама предварительно прикреплена к палатке, и вы открываете ее, как зонтик. Один человек может легко установить эту палатку всего за пару минут, и это касается любого из трех размеров. Поэтому, естественно, я включил его в свой список лучших палаток быстрого приготовления для кемпинга.

Горячий шатер с русским медведем и печным домкратом - это также полностью двустенная палатка в лучшем смысле этого слова.Итак, у вас есть внешняя оболочка плюс внутренняя палатка. Со всеми своими особенностями, которые вы увидите ниже, даже без дровяной печи, это один из лучших образцов зимней палатки, а также настоящая зимняя палатка.

По периметру палатки на земле вы увидите встроенный внешний заземляющий щиток. Она там, чтобы придавить ее снегом и не допустить сквозняков под палаткой.

5-слойные окна

То, что у вас здесь в оформлении окон, я не видел ни в одной другой палатке.Таким образом, окна имеют в общей сложности 5 слоев, в том числе следующие:

  • Имеется один внешний клапан на липучке. Обратите внимание, что здесь добавлен элемент жесткости (опорный стержень), чтобы этот клапан можно было поднять и поддержать, а также оставить его открытым в качестве вентиляционного отверстия.
  • Под ним еще одно полупрозрачное сплошное окно с застежкой на липучке. Для попадания прямых солнечных лучей, упомянутую внешнюю заслонку можно закатать и закрепить выше. Для этого есть переключатели.После этого у вас есть сплошное окно из ПВХ. Теперь это сплошное окно также на липучке, и вы также можете закатать его, чтобы добраться до третьего слоя, который находится внутри.
  • Обратите внимание, что окно из ПВХ также может поддерживаться ребром жесткости и использоваться в качестве вентиляционного отверстия. Этот прозрачный слой поливинилхлорида можно использовать при температуре до -58 ° F (-50 C).
  • Итак, третий слой снова сделан из ткани и застегивается на молнию. Очевидно, чтобы солнечный свет проходил через упомянутое сплошное окно, необходимо свернуть и этот третий внутренний слой.Но это еще не все.
Окно - внешний вид с укрепленным элементом жесткости, используемым для сплошного слоя ПВХ.

Обратите внимание, все три упомянутых слоя на окнах являются частью внешней оболочки палатки. Однако, когда вы попадаете в палатку, у вас есть внутренняя палатка, а окна имеют 2 дополнительных слоя:

  • Итак, первый слой на окне изнутри - это подкладка на молнии, см. Рисунок ниже.
  • Когда вы открываете этот самый внутренний слой, у вас появляется застегиваемый на молнии слой сети от насекомых, показанный ниже.

Помните, что я сказал выше, это невероятно впечатляет, и я никогда не видел ничего подобного. У вас с такой конструкцией два окна.

Это такое же окно, как видно изнутри.
Тент

В верхней части палатки есть съемный тент с переключателями, чтобы вы могли снять его в ветреную погоду. Также можно откатить навес в сторону от двери.

Двери

Двери одинаково впечатляющие, и у вас их две, расположенные по разные стороны.Каждая из дверей представляет собой 3-х слойную конструкцию. Итак, у вас есть:

  • Внешняя панель на молнии. Он защищен клапаном по всему периметру, и этот клапан на резинке. Это часть внешней оболочки палатки.
  • Также имеется полноразмерная сетчатая дверца на молнии.
  • Наконец, есть внутренний слой на молнии из тафты.

Последние два слоя являются частью внутренней палатки. Все три слоя с застежками-молниями представлены на фото:

На двери три слоя, также частично виден тент, свернутый в сторону и закрепленный ремнем.

Но это еще не все, что касается дверной конструкции…

Распашная дверь : Вы можете откатить все три слоя в сторону и зафиксировать их с помощью переключателей. В комплект входит откидная дверь и съемная распашная дверь , которую можно приготовить за секунды, раскладывая и нажимая. В его конструкцию встроены 4 предварительно прикрепленных стержня, а также полужесткая ручка. Это еще одна замечательная деталь.

Эта распашная дверь прикрепляется к дверному проему с помощью липучки, а упомянутый выше клапан с резинкой, охватывающий проем, защищает распашную дверь от посторонних предметов.Вы можете увидеть это на картинках ниже. Поэтому я добавил эту палатку в свой список палаток с распашной дверью.

Распашная дверь с ручкой.

На рисунке ниже показана та же распашная дверь в открытом состоянии:

Распашная дверь открыта.
Домкрат дымовой трубы

На рисунке ниже показан домкрат печки изнутри. Вам следует знать следующее. Это двойной домкрат , так что у вас есть один снаружи, а другой - внутри. Это потому, что у палатки две отдельные стены.Проем окружен огнестойким материалом, поэтому палатка безопасна до 1200 градусов. Два кольца изготовлены из нержавеющей стали.

Это домкрат, вид изнутри.

Снаружи у вас также есть панель, которая фиксируется на месте с помощью липучки, и вы можете свернуть ее, когда используете трубу, и закрепить ее таким образом свернутой с помощью ремней и переключателей, см. Рисунок ниже. Диаметр отверстия составляет 3,54 дюйма (9 см).

Это домкрат печки, если смотреть снаружи.
Внутреннее пространство

На рисунке ниже показан вид изнутри с открытой дверью, вы видите одно из окон, а в центре - съемный огнестойкий материал , который крепится на липучке под ранее упомянутым домкратом печи.Это ткань, пропитанная силиконом и выдерживающая температуру до 1200 градусов.

Вид изнутри.

Обратите внимание, что пол снабжен застежкой-молнией , которая проходит по периметру, поэтому вы можете расстегнуть молнию, если хотите, например, почистить, или частично расстегнуть молнию и получить дополнительную вентиляцию.

Настройка

Поднять палатку очень просто. Это мгновенная конструкция, в которой весь каркас предварительно прикреплен к палатке. Итак, вы расстилаете палатку, расстегиваете дверь и входите внутрь через дверь с палаткой на земле, поднимаете ее центральную планку и сдвигаете по ней крышу, как при открытии зонта.

Когда палатка поднята, вы откручиваете центральную планку и прикрепляете на ее место ранее упомянутую ручку (она входит в сумку для переноски). Подробнее смотрите в этом видео (на русском языке), обратите внимание, что это самая маленькая из трех палаток (UP-2 Mini), но для всех них применяется одна и та же процедура:

Стоп-точки и точки оттяжки

Палатка имеет форму восьмиугольника, и у вас есть по одной точке привязки на каждом из 8 углов. Между ними также есть одна точка ставки, так что это означает еще 8 точек ставки.

У вас есть десятки точек оттяжек с перемычками на нескольких уровнях от основания до верха, так что вы можете закрепить палатку и сделать ее устойчивой в любых погодных условиях. Они есть на каждом полюсе плюс между полюсами.

Элементы для хранения
  • Есть 2 небольших съемных кармана на молнии, которые крепятся к стене с помощью липучки.
  • Есть также два больших органайзера с несколькими карманами, на молнии и без, также съемные и прикрепляемые на липучке.
  • У вас также есть лофт с шестерней над головой (рисунок ниже).
  • На внутренней палатке есть несколько крючков, на которых вы можете закрепить веревки, чтобы сушить одежду и удерживать ее от земли, а также чтобы повесить фонарь. Один ряд крючков находится вокруг лофта для снаряжения, см. Рисунок. Ниже на стене есть еще одна группа крючков.
Шестерня над головой.
Сумка для переноски и что внутри

Как и все остальное в этой палатке, сумка для переноски также уникальна, она изготовлена ​​из прочного материала и оснащена двумя очень широкими регулируемыми ремнями для переноски, так что вы можете носить палатку как рюкзак. Он также имеет ремни для лучшего сжатия. На обоих концах есть двойные компрессионные ремни.

Длинная молния полностью открывает сумку, поэтому палатку очень легко снова упаковать. Внутри вы найдете распашную дверь. Также есть внутренний карман, где у вас есть упомянутые выше съемные мешочки для палатки, а также повязки и отдельная небольшая сумка со стальными J-образными кольями , всего 24 . Также есть ручка, которую вы используете, когда снимаете центральную стойку в палатке.Вы также найдете сумку с запчастями.

Вентиляция

В палатке много отверстий из сетки, поэтому, если вы их пропустили, вот список:

  • Обе двери имеют полноразмерную сетку на молнии.
  • Оба окна имеют сетку на молнии.
  • Также есть отдельный низкий дефлектор с сеткой, плюс панель на липучке изнутри. Так что вы можете закрыть его, если вам станет холодно.

Обратите внимание, что все части сетки являются съемными , так что вы можете мыть их, когда сезон кемпинга закончится. Я уже упоминал, что пол можно расстегнуть, чтобы у вас было столько вентиляции, сколько захотите, но это не оптимально, потому что внутрь могут попасть насекомые.

Вентиляционных отверстий на крыше нет, но два окна предназначены для этой цели. Вы уже видели, что у них есть ребра жесткости (опорные стержни), поэтому вы можете держать их открытыми в виде вентиляционных отверстий либо с тканевой панелью, либо с ее панелью из ПВХ, или вы держите их с сеткой без ребра жесткости.


Кто это для

Что касается площади , как вы понимаете, в серии есть 3 палатки, и их вместимость зависит от того, что вы используете в палатке.Вы уже видели планы этажей выше. Так, в случае палатки UP-2 (5-местная) она может вместить две детские кроватки, плюс походный столик и дровяную печь.

Но если его использовать без печи и спать на земле, то в нем найдется место для 5 человек. Площадь этой 5-местной палатки составляет 8,17 м² (88 футов²). Это означает 1,6 м² на человека при использовании 5 пассажирами. Этого места достаточно, но подумайте обо всем своем снаряжении. Моя оценка ниже основана на заявленной максимальной мощности.

То же самое и для двух других размеров, в обоих случаях палатки действительно могут вместить 3 и 8 человек, так что вместимость вполне реальна.

Что касается веса и размера в упаковке , то это тяжелая и громоздкая палатка, и моя оценка низкая просто потому, что я использую одни и те же критерии для всех палаток и применяю их последовательно для облегчения сравнения.

Вес палатки УП-2 составляет 55,1 фунта (25 кг), а ее упакованные размеры - 55,12 х 11,81 х 11,81 дюйма (140 х 30 х 30 см).Так что это для мест, где есть доступ к машине, но его вес и габариты в упаковке оправданы, это невероятная конструкция. Подробнее см. В спецификациях ниже.

Что касается климата и времен года , то это палатка для всех сезонов и практически для всех климатов . У вас есть множество вариантов вентиляции для ситуаций, когда вы используете его в теплой среде.

Палатка очень аэродинамична и хорошо защищена многочисленными кольями и поводками, поэтому она может выдерживать сильный ветер или давление снега.При всех описанных выше функциях ясно, что вы можете использовать его в самых экстремальных погодных условиях. Это просто невероятное сооружение.

Палатка УП-2 на замерзшем озере. Соблюдайте высоту.

Материалы
Столбы и колья

Имеется комбинация стальных стержней и алюминиевого сплава В95Т1 диаметром 8 и 10 мм. Ставки очень прочные, но простые стальные. В комплект тента входят два дополнительных алюминиевых стержня.

Ткань

Оболочка - это ткань Oxford 300 с полиуретановым покрытием, которое обеспечивает ей степень водонепроницаемости - 4000 мм - . Внутренний слой - оксфорд 210, также водостойкий, с рейтингом 2000 мм .


Технические характеристики
Палатка УП-2 (5 чел.)
  • Заявленная вместимость: 5 чел.
  • Вес: 55,1 фунта (25 кг).
  • Диаметр: 11,15 футов (3,4 м).
  • Площадь: 88 фут² (8.17 м²).
  • Площадь на человека: 1,6 м² (17,6 кв. Фута).
  • Пиковая высота: 6,23 фута (1,9 м).
  • Размер в упаковке: 140 x 30 x 30 см (55,12 х 11,81 х 11,81 дюйма).
  • Диаметр отверстия домкрата печи: 3,54 дюйма (9 см).
  • Палатки и аксессуары поставляются и продаются компанией Russian-Bear, официальной дистрибьюторской компанией в США. Доставка в США и Канаду бесплатна.
Палатка УП-5 (8 мест)
  • Заявленная вместимость: 8 чел.
  • Вес: 63.9 фунтов (29 кг).
  • Диаметр: 4,4 м (14,4 фута).
  • Площадь: 147,5 фут² (13,7 м²).
  • Площадь на человека: 1,7 м² (18,43 фута).
  • Пиковая высота: 2,2 м (7,2 фута).
  • Размер в упаковке: 140 x 40 x 40 см (55,12 х 15,7 х 15,7 дюйма).
УП-2 Мини
  • Заявленная вместимость: 3 чел.
  • Вес: 36,4 фунта (16,5 кг).
  • Диаметр: 2,7 м (8,85 фута).
  • Площадь: 5,15 м² (55,4 фута).
  • Площадь на человека: 18.46 футов² (1,7 м²).
  • Высота пика: 5,9 футов (1,8 м).
  • Размер в упаковке: 135 x 25 x 25 см (53,11 х 9,84 х 9,84 дюйма).

Принадлежности
1. Принадлежность тамбура Вестибюль Russian-Bear 9,84 x 6,56 дюйма для палаток серии UP.

Это отличное дополнение к этой и без того отличной палатке. Вы можете заказать его отдельно здесь.

Итак, это невероятно функциональное пространство, которое включает в себя следующее:

  • Поставляется с алюминиевой рамой.
  • Имеется покровный слой с огнестойким отверстием для дымовой трубы.
  • Две двери на молнии, окна с москитными сетками и навес на молнии.
  • Тамбур к палатке серии UP может быть прикреплен на молнию, расположенную на специальном навесе над дверями.
  • Карманы на стенках.
  • Размеры: 9,84 x 6,56 футов (3 x 2 м).
  • Высота: 6,23 фута (1,9 м).
  • Вес: 26,46 фунта (12 кг).
2.Утепленные 3-х слойные перекрытия для палаток серии UP «Русский Медведь» Утепленные трехслойные полы «Русский Медведь» для шатров серии UP.

Это трехслойный утепленный пол , его строят для всех трех палаток. Он разработан для чрезвычайно низких температур, поэтому вы захотите использовать его для изоляции от земли, а также для предотвращения таяния снега под палаткой, если вы используете печь.

На изображении выше показаны его с двумя отверстиями на молнии , представленные здесь для использования в случае, если палатка находится на замерзшем озере, чтобы вы могли просверлить отверстия для рыбалки.Размеры проемов 28 х 16 дюймов (71 х 41 см).

Отметим также, что он имеет две застежки-молнии , которые позволяют откинуть одну часть пола в том месте, где расположена плита. Это можно использовать, если вы хотите, чтобы печь стояла на голой земле.

К упомянутым 3 уровням относятся следующие:

  • 1-я - ткань Оксфорд 300.
  • 2-й - Теплоизолятор - фольгированный изолятор. Это материал низкой плотности 26-45 кг / м³, способный отражать 97% тепла.
  • 3-й - ткань Оксфорд 300.

Диапазон температур для этого пола составляет от -76 ° F до + 221 ° F (от -60 до 105 C), и вы можете использовать его следующими способами:

  • Под тент. У вас есть специальные отверстия во всех восьмиугольных углах, это для столбов палатки.
  • Можно также расстелить пол внутри палатки.

Данные зависят от размера. Таким образом, в случае пола для палатки UP-2 (5 человек) у вас будет:

  • Вес: 8.2 фунта (3,7 кг).
  • Вес в коробке: 4,2 кг (9,2 фунта).
  • Размер упаковки: 75 х 27,56 х 11,81 дюйма (191 х 70 х 30 см).

Этот пол можно заказать на Amazon или на Russian Tents , поэтому, пожалуйста, перейдите по ссылке, чтобы проверить условия доставки.

3. Дровяная печь Русский Медведь Каминус Дровяная печь Русский Медведь Каминус.

Это снова нечто исключительное, со стеклянными стенами с двух сторон и многими другими особенностями.Это настолько здорово, что я собираюсь подробно изложить его в отдельном тексте. Вы можете заказать эту печь на Amazon , но сначала прочтите мой подробный обзор.


Покупка версии с печкой в ​​упаковке

Итак, как было сказано выше, все эти палатки можно заказать с печью и утепленным полом в упаковке. Ссылка приведет вас ко всем из них:


Заключительные мысли, рейтинг, плюсы и минусы

Подводя итог обзору «Горячей палатки с русским медведем и печкой Джека», это длинный текст, но эта палатка того заслуживает.В нем так много функций, и я надеюсь, что не пропустил ничего важного. На рынке нет ничего похожего на эту палатку.

Я бы не стал повторять то, что уже описал выше, просто подчеркну, что это надежная и удобная палатка для любых погодных условий. Но он тяжелый и громоздкий, и за это приходится платить. Тем не менее, полностью рекомендуется.

Посмотрите, как я оцениваю его по своему стандартному набору критериев. Я снял некоторые баллы за упомянутую наземную молнию, которая мне не нравится.

Горячая палатка Русский Медведь с плитой Домкрат

1199,00 долл. США

Плюсы

  • Невероятные возможности.
  • Полная защита.
  • На все сезоны.
  • Для экстремальной погоды.
  • Очень проста в использовании.
  • Распашная дверь.

Минусы

  • Тяжелый.
  • Объемный в упаковке.
  • Дорого.

Если вы хотите чего-то особенного, посмотрите наш длинный список палаток для холодной погоды, а также список зимних палаток. Эта палатка входит в них обоих.

Обратите внимание, что мы регулярно добавляем новые тексты, поэтому добавляет этот сайт в закладки и время от времени проверяет. Ниже представлена ​​форма подписки на нашу еженедельную новостную рассылку, так что подпишитесь и будьте в курсе. Спасибо за чтение и хорошего дня.

Своими руками варочная печь с лежанкой. Классическая русская печь с лежанкой

В мире существует множество печей, которые можно разделить по форме исполнения, внешней отделке, используемому топливу и назначению. На страницах нашего ресурса мы рассматривали различные варианты печей для бани, теплицы, отопления дома, приготовления пищи.

Но русская печь по-прежнему популярна, это уникальная конструкция, которая не только обеспечивает отопление дома или дачи, но и дает место для отдыха.Ведь оригинальная русская печь - это топка с лежанкой.

На печку ночью - болячки прочь!

Печь из кирпича с лежанкой - это не только удобно, но и полезно. Наши предки большую часть времени проводили в поле или ухаживали за домашним скотом, иногда на ветру или в сырости. Следовательно, нередки болезни суставов, ревматизм и радикулит.

Конечно, в те времена лечить эти заболевания было принято в основном народными средствами: различными отварами и компрессами.Помогла русская баня. Однако ванны нагревали не чаще одного раза в неделю из-за их неспособности работать непрерывно: нагрев ванны - процесс трудоемкий.

Но печь с лежанкой, в отличие от бани, всегда была центром дома. С их помощью можно было одновременно утеплять избы и лечить больные суставы.

Современные теплые кушетки

Отопительно-варочная печь с лежанкой в ​​те времена считалась поистине королевской.Неудивительно, ведь это позволяло одновременно решать множество вопросов в домашнем хозяйстве. Сегодня можно найти даже камин с лежанкой.

Теперь, когда высокие технологии внедряются повсюду в нашу жизнь, многие люди уже не думают о них без компьютеров, телефонов, холодильников и телевизоров, но русская печь не потеряла своей актуальности.

Дело в том, что кладка хорошо аккумулирует тепло, а потом равномерно его отдает долгое время. Можно с уверенностью сказать, что русская печь по этому показателю превосходит любую современную конструкцию.

Если есть агрегаты, которые могут так благотворно воздействовать на человеческий организм, как русская печь, то, скорее всего, они безумно дорогие и их могут обслуживать только специально обученные профессионалы. Кроме того, очень гармонично будет смотреться русская печь в интерьере дома или дачи.

Сомнения прочь - строим лежанку

Своими руками построить печь с лежанкой может любой желающий. Со своей стороны мы постараемся помочь вам построить эту печь самостоятельно.

С чего начать строительство?

Если русская печь строится своими руками, то работу следует начинать с планирования и подготовки инструментов и материалов.

Мы не будем подробно останавливаться на этом вопросе, так как мы неоднократно писали на своих страницах о выборе кирпича для печи, выборе и приготовлении песка и глины, приготовлении раствора, строительстве фундамента и гидроизоляции. Остановимся на главном.

Внимательно изучаем заказ

Чтобы сложить русскую печь для дома, дачи или бани, требуется заказ.Если габариты печи стандартные, то порядок используется типовой. Если печь строится для помещения, размеры которого не позволяют разместить стандартную печь, необходим специально разработанный заказ.


Для опытного специалиста разобрать заказ не составит труда. Но мы неоднократно обращали ваше внимание на то, что на страницах нашего ресурса мы стараемся подавать информацию максимально упрощенно и понятно.Сайт

- надежный справочник

Чтобы новичок не заблудился в дебрях чертежей и сложных терминов, мы постараемся проиллюстрировать, как следует делать кладку, дублируя каждое число дополнительной картинкой, которая позволит любому новичок разбирается в тонкостях каналов, дымоходов и заслонок и собирает русскую печь.

Песни: начало кладки

Русская печь строится своими руками, правда, как и всякая кирпичная печь, начиная с 1-го ряда.


  • 1-й ряд. Выкладываются траншеи. Первый ряд очень ответственный, кладка кирпича ведется с контролем уровня застройки.

Траншеи - это кирпичные стены, уложенные параллельно в два ряда в основании печи. Их строительство ведется с небольшим интервалом.

Если кладка своими руками - ваш первый опыт, то кладите каждый кирпич с контролем уровня здания. Конечно, времени на это уйдет гораздо больше, но русская печь неплохо получится.



  • 2-й ряд. Кладка траншей продолжается. Внимательно следите за кладкой кирпича.

Зольник: соблюдаем правила установки дверей



  • В 3-м ряду устанавливается нагнетательная дверца. Обратите внимание, что при нагревании металл расширяется. На наших страницах мы описали правила установки дверок печки с асбестовой обмоткой.




Если есть пожар, то нужна вагонка

  • В 5-м ряду дверца поддувала перекрывает.Для чистки установлены три дверцы. Начинается укладка горизонтальных каналов. В этом ряду начинается формирование топки. Поэтому устраивается вагонка. На рисунке наглядно показано, как начать вагонку, она выделена отдельным цветом.



  • Шестой ряд повторяет пятый. Продолжаем оформлять вагонку. Уровень кладки сравнивается с верхом двери для очистки. Решетка ставится на этот ряд. Повторяем, внимательно следим за перевязкой кирпичей.

Колпачки - это то, что согревает плиту.






  • Продолжаем укладку в 10 ряду. Уровень кладки сравнивается с верхом дверцы камеры сгорания. Подкладка продолжается. Каналы почти полностью сформированы.

Устраиваем градовой и всасывающий каналы


  • В 11 ряду дверца топки полностью перекрыта.Обратите внимание, что в этом ряду четыре канала для всасывания. 1-й канал расположен от камеры сгорания к подъемному каналу, два канала расположены между глухими камерами.
  • Когда в этом ряду начинает формироваться верхняя часть топливной камеры, один канал направляется сверху в боковой глухой канал.

Хайло - переход от камеры сгорания к дымовому каналу.



  • В 12 ряду продолжаем укладку футеровки и формируем холм топливной камеры.В этом ряду перекрываются четыре всасывающих канала. Глухие каналы полностью сформированы. Обратите внимание, что облицовка начинает сужаться, образуя купол.

Перекрываем топку и чистим футеровку




  • В 14 ряду продолжаем укладку пола. Здесь главное соблюдать перевязку и выдерживать вертикальность углов и горизонтальность сформированной поверхности.

Устраиваем «песочный» забор



  • В 15 ряду продолжается формирование выходного вертикального канала и выкладывается своеобразный бортик.В будущем сюда можно будет засыпать чистый вымытый песок.
  • Горячий песок - отличное средство при болях в суставах и радикулите. Заливать нельзя, все зависит от вашего желания. В любом случае, в будущем, если у вас возникнет такое желание, духовка будет к этому готова.

Дымоход и защитная сетка

Готовая печь

Начиная с 23-го ряда выкладывается непосредственно дымоход печи. Мы не будем акцентировать внимание на этом вопросе, так как наш ресурс довольно подробно рассказывает о том, как построить дымоход своими руками для различных печей, работающих на разном топливе.

Не «шведка» и не «голландка», а русская кушетка

Мы разобрали вопрос, как устройство русской печи идет своими руками не только для отопления дома, но и для здоровья.

Мы постарались подобрать наиболее незамысловатый вариант кладки, который проще всего сделать своими руками. Для тех, кто хочет погреться в духовке и не имеет большого опыта в печных делах, этот вариант является наиболее приемлемым.

.

Например, шведская печь с лежанкой немного сложнее по конструкции, так как в ней нужно было бы разместить плиту или духовку.Построенная нами печь более близка по назначению и конструкции, но с истинно русским дополнением.

При желании русскую печь с печкой можно соорудить, размеры и соответственно порядок этой конструкции несколько другие. Русская печь с подпуском для многих случаев является наиболее рациональным и современным вариантом классической печи. От обычной печи она отличается наличием варочного пола, то есть это русская печь с печкой и лежанкой. Топка в такой конструкции имеет меньшие габариты, так как ложе на ней намного скромнее по площади

Но даже такая печка, можете поверить нам на слово, не раз доставит вам удовольствие зимой, холодными ночами, так что стоит потратить время на его создание.

Здоровья Вам и Вашим близким!

У такой печи есть будущее и для дачи она может быть востребована. Дело в том, что любителей «согреть косточки» на лежанке много, а построить русскую печь из-за лежанки достаточно дорого, так как русская печь слишком велика и имеет невысокий КПД. Да и сейчас мало кто хочет использовать ее в качестве плиты (даже многие рассматривают «шведскую» плиту только как запасной вариант - на случай, если вдруг отключат электричество или не подведут газ).Кроме того, на теплой лежанке можно не только поспать и погреться, но и подсушить овощи, зелень и другие дары леса и сада.

Размеры печи

Размеры кровати 178,5х63,8 см. Площадь отапливаемого помещения до 35 м1
Общий вид печи на рис. 2.

Расположение печи

Самое удобное место для плиты - в проеме перегородки между комнатой и кухней.

Описание конструкции печи

Печь имеет летний и зимний режимы нагрева. Схема движения дымовых газов показана на секциях топки (рис. 3). Во время летнего пожара обе заслонки и дымовые газы от топки открыты, проходя под печью и нагревая ее, уходят прямо в трубу. Чтобы топить лежанку (зимний смысл), необходимо закрыть вентиль 2. Горячие дымовые газы на выходе их града 19. Изменив свое направление, они устремятся по горизонтальным дымоходам зимней топки 14.расположен в основании топки. Отдав тепло основанию топки и лежанке, дымовые газы через окно 17 попадают в вертикальные дымоходы 15, а затем через окно 18 в дымоход.

Стены топки и ближайшие к ней части дымовых труб облицованы или облицованы шамотным кирпичом.

Длина дымоходов в топке увеличена по сравнению с обычной шведкой за счет горизонтальных перемещений станины, поэтому не устанавливают печь, без надобности увеличивающую теплоотдачу и не делают дымоходы в нише над варкой камера.

В духовке установлена ​​небольшая двухконфорочная плита размером 31х63 см.

Дымоходы лежанки - это две последовательные заглушки, разделенные перегородками на четыре части. Они покрыты трехрядной кладкой.

Каменная печь

В открытии 8-го. 9-й и 10-й ряды устанавливают топочную дверцу - самую неустойчивую часть топки. От постоянных открываний и закрытий он расшатывается и со временем выпадает из отверстия.Фиксация ее проволокой или хомутами ненадежна и недолговечна, из-за чего дверь часто приходится повторно закреплять, демонтируя кирпичную кладку печи.

Прием крепления топочной дверцы. Для этого вырежьте две пластины из рубероида или нержавеющей стали длиной 500-550 мм и шириной 50-55 мм. Края пластин размером 120-150 мм часто протыкают гвоздем. Одна пластина крепится двумя болтами 06 мм снизу двери, другая - сверху, а края закладываются кирпичной кладкой.Закрепленная таким образом дверь прослужит долго и надежно, что проверено на практике.

От колосниковой решетки до варочной панели устраивают топку. Глубина топки от двери до задней стенки 43 см. Ширина 51 см. Слишком глубокая и широкая топка приводит к неоправданно большому расходу дров, преждевременному износу топки и снижению ее КПД. Высота топки от решеток до печи 42 см. В действующей топке дрова горят слабо, температура не поднимается до значений, необходимых для полного сгорания топлива.Верхняя часть пламени, в которой должна гореть сажа, упирается в варочную панель, и температура в ней падает. Из-за этого происходит неполное сгорание топлива, снижается КПД топки, увеличиваются отложения сажи в дымоходах.
Расстояние между варочной панелью и дверцей топки составляет два ряда кладки. На меньших расстояниях кирпичи над дверцей топки рыхлятся преждевременно, и их замена - чрезвычайно трудоемкая работа.

На 12 ряду устанавливается варочная панель чугунная.Она - самая нагретая металлическая деталь в печи. Поэтому температурные зазоры между ней и кирпичной кладкой нужно оставлять не менее 10 мм.

Чтобы варочная панель настраивалась плавно и надежно, сначала выкладывается 12 ряд без раствора. Ставят тарелку на место и очерчивают по контуру. После снятия плиты на кирпичах болгаркой вырезают четвертинки и укладывают ряд уже на раствор. Пластину кладут на густой раствор четвертью, затем резиновым молотком ударяют в рабочее положение по уровню.Табличку ставят так, чтобы ее можно было снять в случае выхода из строя и поставить другую.
Установка варочной панели завершает строительство самых сложных частей печи. Дальнейшая укладка не представляет особой сложности. Соблюдая правила, выполнить всю кладку печи несложно.

Отделка и сушка печи

Духовку после укладки необходимо просушить перед использованием. Сушка печи состоит из двух этапов: сначала путем естественной сушки в течение одной-двух недель с открытыми дымовыми заслонками, дверцами печи и воздуходувки, а также при открытых дверях птичника.(В сырую холодную погоду дымоходы печи можно просушить теплым воздухом от электрокалорифера). Затем печь также сушат огневой сушкой в ​​течение одной-двух недель. При этом топят печь утром и вечером небольшими охапками мелко нарезанных сухих дров - по 4-5 кг каждая. От традиционных березовых дров, выделяющих много смолы и копоти, необходимо отказаться. Лучше прогреть осиновую древесину или другие, не выделяющие копоти.

Готовность печи

Если на заслонках холодного дыма нет влаги, духовка просушена.Готовность духовки к работе можно проверить более простым и надежным способом: положить в протирки мятые газеты, а через день-два убрать. Если сушить духовку, газеты будут сухими.
Не сушеную печь нельзя топить, она разрушится уже на первых печах. Даже высушенную духовку в начальный период эксплуатации нельзя интенсивно нагревать.
Духовка прослужит дольше, если ее топить ежедневно. Если печь долгое время не топилась, как это бывает на даче, первая печь не должна быть слишком интенсивной.


Использовать русскую печь в деревенском доме уже было невозможно: топить ее было просто опасно. Мы решили разобрать старую печь и сделать новую - поменьше, но обязательно с теплой лежанкой на удобном для пожилого человека уровне. Евгений Гудков, топный мастер, рассказывает о строительстве этого очага.

В прошлом году буквально в последние дни осени ко мне обратился один из моих родственников с просьбой о помощи. Мать переехала в его город на зиму, потому что русскую печь в деревенском доме нельзя было использовать.А маму тянуло в родной дом, где всегда можно залезть на теплую печь. Нужно было либо ремонтировать старую русскую печь, либо строить новую.

Поиск решения
Конечно, раньше духовку использовали в основном для приготовления пищи. А теплая арка и стены топочной камеры обогревали кухню. Как известно, на русской печи в морозные дни можно прилечь на арку, чтобы согреться.

Необходимо было сделать новую печь, в которой тоже была бы лежанка, только расположенная ниже, чем в старой версии.Однако у нас вряд ли получится расположить лежак нужной площади ниже уровня варочной поверхности. Мы смогли сделать это на высоте 13 рядов кирпичей, а преодолеть две ступеньки, подняться на такой подиум, вполне возможно даже в преклонном возрасте.

Материал духовки
Сорок лет назад в условиях российской глубинки не всегда можно было свободно купить хороший кирпич или цемент. Они писались строчкой за полгода вперед. И по цене это было доступно далеко не всем.В рассматриваемом селе было два кирпичных здания царских времен - церковь и
помещичьих домов. Люди постепенно демонтировали стены хозяйского дома. В настоящее время о существовании помнит только подвал.

Почему я об этом говорю? Печи из этого кирпича и по сей день служат источником тепла. Поэтому при разборке старой печи Мы постарались сохранить для повторного использования сохранившиеся кирпичи предыдущей кладки: те, что были обращены к камере сгорания, были практически разрушены.

Фундаментом служили несколько столбов из дубовых бревен, поверх которых были уложены доски - тоже из дуба. В качестве теплоизоляции и для защиты стены дома от перегрева топки использовалась засыпка из щебня. Но мы не использовали бревна, доски и засыпку; основание печи сделано новым.

Фундамент под новую печь
Изготовлен новый фундамент печи из железобетона. Удалили грунт на глубину 30 см, засыпали песчано-гравийную подстилку и залили бетонную опалубку арматурой из прутьев 0 12 мм.После укладки гидроизоляции и защиты стен асбоцементными листами приступили к укладке печи.

Духовка новая
Для кладки использовался кирпич, рассортированный при разборке старой печи. Топка была облицована заранее подготовленным шамотным кирпичом и глиняно-песчаным раствором.

Наша новая плита похожа на кухонный очаг, внешне напоминая отопительно-варочную плиту. Перекрытие топки - чугунная двухконфорочная панель, установленная на 12-м ряду (всего лежака - из 13 рядов).

Все двери - воздуходувки, очистители, топки - устанавливаются с помощью керамического шнура и проволоки. В каждом ряду в горизонтальные швы укладывались полосы кладочной стальной сетки. Практический опыт убедил меня в целесообразности его использования для уменьшения трещин в кладке при обогреве топки - особенно в районе топки.

Поверх чугунного щита выложен слой кремнеземистого войлока, посыпан песком и уложены мраморные плиты толщиной 40 мм (по срочному требованию заказчика).Облицовка горизонтальной поверхности печи напольной клинкерной плиткой.

Уличная труба оставлена ​​на цементной основе с внутренней вставкой 150 мм в металле. Контрольная топка показала отличную тягу. Для лучшего внешнего вида печь и дымоход в комнате заклинили и побелили.

Через два дня после обшивки стен кухни вагонкой и просушивания кладки хозяйка уже сама топила печь - и я увидел на ее лице улыбку.А какая может быть лучшая благодарность мастеру за проделанную работу?

1.
2.
3.
4.

На сегодняшний день создано большое количество печей, которые имеют множество функций и характеристик. Но на фоне бани, отопительных или кухонных плит выделяется особый вид - печь с лежанкой. Такая печь у большинства людей прочно ассоциируется со старинным русским укладом жизни. Печь-печь своими руками построена для обогрева дома и комфортного пребывания в тепле.

Полезные свойства печки с лежанкой

Печь, оборудованная лежанкой, считается очень полезной для здоровья. Недаром их раньше использовали как пассивный метод лечения самых разных заболеваний. Основными лекарствами в то время были отвары и ванны, но только теплая печь должна была обеспечить успех. Выспавшись на такой духовке несколько ночей подряд, можно было избавиться от простуды или боли в суставах, и даже серьезные болезни часто отступали, не преодолевая спасительную жару.Печка с лежанкой по-прежнему пользуется спросом, особенно у владельцев загородных домов.

Современная отопительная печь с лежанкой

Если у кого-то в те времена была отопительно-варочная печь с лежанкой, то ее обладатель пользовался большим уважением в народе. Это естественно, ведь такая печь значительно упростила выполнение повседневных домашних работ и обеспечила дом теплом, тем самым создав максимально комфортные условия проживания.

На сегодняшний день существует множество вариаций печей.Появление высоких технологий и сложной бытовой техники в каждом доме побудило людей переложить на них свои заботы и, наконец, позаботиться о своем здоровье. Печка с лежанкой помогает заботиться о здоровье, принося своему хозяину много пользы. Полезные свойства такой печи обусловлены тем, что кирпич, из которого она изготовлена, очень хорошо аккумулирует тепло, а затем равномерно и надолго его возвращает.

Аналогов печам практически нет, а существующие устройства слишком дороги и высокотехнологичны, и эксплуатировать их могут только квалифицированные специалисты.


Печь с лежанкой своими руками

Строительство печи с лежанкой своими руками - довольно простой процесс, который потребует минимум знаний и опыта выполнения строительных работ. К тому же удовольствие, которое может доставить такая конструкция, полностью покрывает любые работы, связанные со строительством печи.

Начать строительство печи стоит с подготовки инструментов и материалов. Их номенклатура известна давно и ничем не отличается от средств, необходимых для строительства обычной кирпичной печи, поэтому вопрос выбора глины или устройства фундамента здесь не затрагивается.При желании вы можете обратиться к предыдущим статьям, в которых описываются эти процедуры. На фото схематический алгоритм подбора инструментов и материалов.

Самое главное, что может сделать строитель при возведении печи, - это изучить схему заказа и постоянно держать ее под рукой, чтобы выполнять все работы в соответствии с инструкцией. Опытные печники мгновенно разберутся с порядком, и часто держат в уме самые распространенные схемы, но новичкам в этом деле будет намного сложнее, так как нужно будет сверять каждый шаг с инструкцией.

Чтобы понять, как осуществляется строительство печи, запомнить название всех ее элементов и порядок работы, стоит обратить внимание на алгоритм, который будет описан ниже. Кроме того, при необходимости вы можете посмотреть фото, на котором подробно и наглядно изображен порядок строительства печи-каменки.

За исходные данные принимаем то, что фундамент готов, гидроизоляционный слой уложен, все строительные материалы и инструменты в наличии.


Далее можно переходить непосредственно к сооружению печи:


Печь-печь - уют и комфорт

Такая печь своими руками не только согреет всех жильцов дома, но и поможет поправить здоровье, если возникнет такая необходимость (читайте также: «»). Представленная модель печи одна из самых простых, и ее укладка не потребует больших усилий. Конечно, вместо этой схемы можно использовать и другие, но возведение сложной конструкции должен проводить опытный печник, а для новичков такой вариант неприемлем.Та же шведская печь с лежанкой была бы намного дороже, да и строить ее пришлось бы дольше, так как в ее конструкции предусмотрены духовка и варочная поверхность (подробнее: «»).


Представленная печь по своим характеристикам очень похожа на настоящие старинные русские печи (читай: «»). Благотворное влияние печи с печкой на человеческий организм неоспоримо: сон или отдых на такой плите могут привести в порядок шаткое здоровье. К тому же удовольствие, полученное от теплой печки, поднимет настроение, особенно зимой, когда тепло особенно необходимо.Отопительная печь с лежанкой должна стать неотъемлемым элементом любого дома, ведь полностью согреть холодное помещение может только настоящий огонь. См. Также: «.

Готовые печи для печки своими руками показаны на видео:

Не думайте, что отопительно-варочная печь с лежанкой - это вчера, ведь на электроплите можно готовить, а спать на диване. Наличие эстакады немного увеличивает расход топлива, но значительно увеличивает КПД топочного оборудования.Варочная панель - практичное решение, зачем отказываться от возможности готовить еду на плите, не тратя деньги на энергию? Шезлонг можно использовать как для отдыха, так и для различных хозяйственных нужд. Ничего лишнего!

Конструкция многофункциональной печи

Комбинированная конструкция массивнее компактного «голландца» и требует больше кирпича для постройки, но более эффективна, в будущем вам не придется сожалеть о лишних расходах и работа выполнена. Современные модели очагов с печью и лежанкой отличаются от традиционных громоздких русских печей.

Особенности конструкции и важные правила

Сегодня многофункциональные печи экономно расходуют топливо, обладают высокой теплоотдачей, стильно выглядят и служат долго. Чтобы построить очаг своими руками, достаточно иметь базовые знания каменных печей, строго следовать рекомендациям и процедурам, составленным профессионалами.

  1. Высота кровати не должна превышать 90 см от пола - это способствует более эффективному обогреву нижней части комнаты и делает место отдыха удобным для людей любого роста.
  2. Под топкой рекомендуется не делать вытяжную трубу, а отдать предпочтение вытяжке - такая конструкция увеличивает время охлаждения топки.
  3. Отопительно-варочные печи с лежанкой весят от трех тонн и более, поэтому для них требуется мощный фундамент - бетонная плита углубления, армированная металлической арматурой.
  4. Для использования печи в теплое время года нужно выбирать модели с летним режимом, в которых продумана конструкция дымохода и есть заслонки, перекрывающие движение газов.
  5. При сооружении печи для двухэтажного дома лежанка и печь всегда планируются на нижнем этаже.

Необходимые материалы и схема кладки

Предлагаемая схема отопительно-варочной печи подходит для небольших домов, дач и летних кухонь площадью не более 28 квадратных метров. метров. Размеры постройки: 178 * 128 см, площадь кровати - 178 * 63 см. Чугунная печь расположена на удобном уровне - во время работы не нужно нагибаться и пользоваться рукояткой.

Модель с зимним и летним режимом эксплуатации. Клапан летнего режима расположен на 17-м ряду, зимой закрывается через 5-10 минут после растопки, чтобы выпустить горячие газы за счет полной циркуляции дыма. В холодное время года требуется две печи в сутки.

Нагрев топчана занимает около 2,5 часов, он долго сохраняет тепло и помогает решить проблему холодного пола. Помимо своего прямого назначения, приставку используют для сушки фруктов и грибов, обуви, одежды, белья, установив сверху складную металлическую сушилку.

Для работы потребуются такие материалы и печные устройства:

  • кирпич керамический одинарный красный - 800 шт .;
  • кирпич шамотный для футеровки топки;
  • топочная дверца толстостенная;
  • обдув двери;
  • пластина чугунная 41 * 71 см;
  • решетка
  • ;
  • духовой шкаф с толщиной стенки 4-6 мм;
  • уголки стальные 45 * 45, 50 * 50 см.

Схема отопительно-варочной печи с лежанкой

Современные решения печного отопления

Основой современных отопительно-варочных плит с лежанкой чаще всего является компактная «шведка» - она ​​занимает меньше места, чем Русская печка отлично работает и в летнем режиме.Часто в проектах можно встретить каминные топки со стеклянными дверцами - такой вариант декоративный и отлично вписывается в любой дизайн.

Идеи для дома и дачи

Модель с топчаном и застекленной печью

Небольшая настенная печь с каминной топкой и каменка со стеклянными дверцами. На невысоком топчане удобно сидеть и взрослым, и детям.


Многофункциональный печной комплекс для летней кухни

В этом комплексе есть все необходимое для летней кухни и беседки: печь, плита, сушилка, хлебная камера.Для варочной панели предусмотрена отдельная топка. Шезлонг можно использовать как рабочий стол.


Русская печь модернизированная изразцовая


Самонная печь с горелкой и лежанкой

На последнем фото - современная глиняная струйная печь, работающая по принципу газогенераторных печей, в которой не только топливо. горят, а также газы, которые образуются при сжигании дров. Конструкция отличается высоким тепловым КПД, экономичным расходом топлива и минимальным количеством сажи в дымоходе.Главное преимущество - быстрый обогрев помещения.

Проекты кирпичных печей для дома

Колокольня с лежанкой и плитой

Конструкция многофункционального очага включает двухконфорочную варочную поверхность, духовой шкаф и сушильную камеру. Рабочая камера закрывается стеклянными огнеупорными дверцами, что ускоряет приготовление блюд и создает эффект русской печи.


Комбинированная конструкция для дачи и загородного дома

Еще одна модернизированная модель с печкой и топчаном.Внизу лежанки сделаны печки, увеличивающие теплоотдачу и обогрев в районе пола.

Вам необходимо заказать индивидуальные чертежи отопительных и варочных плит у профессионалов, которые могут похвастаться готовой работой. Если у вас нет собственного опыта печного дела, то лучше доверить весь процесс специалистам - от строительства фундамента до прокладки конька трубы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
