Порядовка печи барбекю с казаном своими руками

Отдых на свежем воздухе в загородном доме или даче не обходится без приготовления блюд на открытом жару. Банальными шашлыками или запечёнными овощами никого не удивишь, а вот приготовить в таких условиях настоящий плов или другое сложное блюдо можно только на специальной жаровне. Таковой является печь-барбекю, конструкция которой предусматривает установку казана.

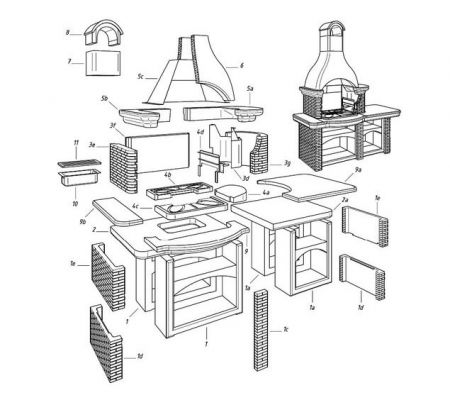

Общее устройство печи-барбекю с казаном и мойкой

Печь-барбекю — это капитальное строение для готовки различных блюд на жару раскалённых углей. Особенность этой установки заключается в том, что процесс приготовления пищи осуществляется на металлической решётке без открытого пламени, а жаровня не закрывается крышкой.

В терминологическом аспекте под понятием «барбекю» подразумевается способ запекания мясных или растительных продуктов над тлеющими углями при температуре в пределах 100–130°С.

Для удобства приготовления пищи такие устройства модернизируют, пристраивая к ним дополнительные отсеки и установки. Приобрела большую популярность конструкция, совмещающая в себе печь-барбекю, жаровню с возможностью установки казана, а также пристройку с мойкой.

Следует отметить, что жаровню легко превратить в обычную плиту, если убрать казан, а на отверстие положить чугунные кольца разных размеров, образующих сплошную поверхность.

Капитальная печь барбекю имеет много положительных и несколько отрицательных качеств.

Таблица: достоинства и недостатки печи-барбекю

Плюсы

Минусы

надёжность и долговечность конструкции; пожаробезопасность, так как в процессе готовки не используется открытое пламя; особый вкус приготовленных блюд, причём хрустящая корочка удерживает естественную влагу в продуктах; внешняя привлекательность, благодаря чему она станет украшением любого участка; возможность построить над ней навес или беседку, из-за чего проливной дождь не станет помехой для приготовления еды и общения с друзьями; индивидуальность дизайна, проявив креативное мышление, можно возвести конструкцию по собственному проекту; возможность использовать разные техники приготовления пищи; разноплановое строение, которое зависит от собственных возможностей и размеров площади под застройку, для её возведения разработано много конструкций как малогабаритных, так и модернизированных различными установками и приспособлениями, образующие целые комплексы для приготовления разных блюд.

необходимость выделения большого участка для строительства, причём подойдёт не всякое место на территории; невозможность перемещения; необходимость установки капитального фундамента; потребность в наличии для её строительства не только навыков кирпичной кладки, но и опыта в печном деле; высокая стоимость.

Фотогалерея: готовые проекты печи-барбекю

Подготовка к строительству: чертежи и оптимальные размеры

Возведению конструкции печи-барбекю должны предшествовать подготовительные мероприятия по выбору места постройки, составлению чертежей и схем.

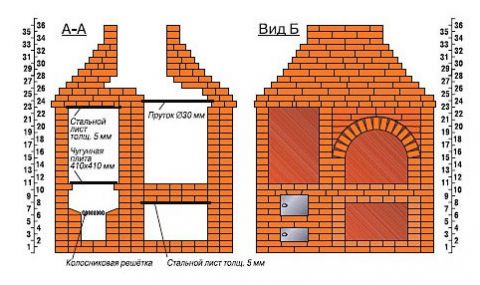

Для создания печи-барбекю можно использовать уже готовые чертежи

При выборе участка для строительства нужно руководствоваться следующими правилами:

1. Между печным комплексом и жилым домом должно быть расстояние не менее 5 м.
2. Доступ к кухне не должен быть слишком удалён от конструкции. При необходимости их можно расположить под одной крышей.
3. Постройку следует размещать подальше от жилого дома соседей, так как запахи и дым могут их раздражать.
4. Решение всех строительных моментов следует доверить специалистам.
5. Перед застройкой необходимо провести исследование грунта, и, в соответствии с его качеством, выбрать подходящий тип основания.

Важную роль играет размер будущей печи-барбекю.

Высота печи-барбекю должна быть такой, чтобы любому члену семьи было удобно готовить на ней

Если поверхность с мойкой, решётку барбекю или казан разместить слишком низко, то через некоторое время устанет спина, а при расположении рабочих поверхностей слишком высоко в процессе приготовления без ожогов не обойтись.

Чтобы найти золотую середину, следует придерживаться правила — оптимальная высота рабочей поверхности печи-барбекю должна быть немного ниже уровня локтей готовящего.

Если ширина выбранного участка не позволяет сделать широкую конструкцию, то данным оптимальным параметром можно считать величину в 240–250 см. Такой печной комплекс будет компактным и удобным. Ширину жаровни следует сделать 63–65 см.

Размер печи для казана составит 3,5 кирпича с каждой стороны, что соответствует 87 см.

Выбор материала, расчёт необходимого количества

Для строительства печей-барбекю используют различные материалы, к числу которых относится кирпич, металл, камень и глина.

Из последнего можно изготовить монолитную конструкцию.

Глина применялась ещё в древнем гончарном искусстве. Первые исторические упоминания о таких сооружениях встречались в III тысячелетии до нашей эры. В наше время такой вид печей используется крайне редко. Для её изготовления нужна жирная глина особой породы.

Печи-барбекю из камня встречаются чаще, но широкой популярностью не пользуются, так как для их строительства требуется бутовый камень, песчаник и известняк. Неудобство этого материала заключается в его разной форме, из-за чего каждый элемент приходится тщательно подбирать друг к другу.

Печные комплексы из металла широко используются в настоящее время, благодаря относительной дешевизне материала и простоте его обработки. В продажу поступает большое количество уже готовых конструкций. В домашних условиях такие сооружения изготавливают компактных размеров. Для этого используют стальные листы или трубы толщиной не менее 5 мм. Популярным вариантом является использование старых баллонов от пропана. Толщина стенок и размеры этих ёмкостей подходят для изготовления подобных конструкций.

Наиболее удобным, качественным и долговечным материалом для печи является кирпич. Он имеет стандартные размеры и форму.

Лучший материал для печей — кирпич

Следует отметить, что для строительства печи-барбекю подойдёт не любой вид кирпичей

. Например, силикатный использовать нельзя. Для жаровен, печей и других сооружений, работающих в условиях высокой температуры, применяют огнестойкий красный и шамотный материал. Топочную камеру обкладывают только вторым типом.

Помимо основного строительного материала, потребуется:

1. Бетонная смесь для закладки фундамента.
2. Доски или фанерные щиты для изготовления опалубки.
3. Арматурные прутья для сооружения металлического каркаса, укрепляющего бетонное основание.
4. Песок и гравий для фундамента.
5. Проволока, пластиковые хомуты или сварочный аппарат для закрепления всех соединений арматурной конструкции.
6. Гидроизоляционный материал для фундамента. Для этого обычно применяется толстый полиэтилен или рубероид.
7. Металлическая мойка, смеситель, сливные устройства, резиновый шланг.
8. Металлические уголки для установки столешницы с мойкой, крепежей для решётки барбекю и других элементов конструкции печи.

Все эти материалы требуют тщательных расчётов.

Кирпичи, глиняный раствор

Для постройки печи-барбекю потребуется 810–820 огнеупорных красных, а также 30–35 шамотных. Толщина швов между ними — 3–5 мм.

Бетон, песок, гравий

Так как печь-барбекю будет совмещать в себе несколько рабочих зон, то её конструкция займёт большую площадь земли. Чтобы этот комплекс был устойчив, необходимо изготовить капитальное основание. В качестве такового подойдёт плитный фундамент.

Чтобы рассчитать точное количество бетона необходимо узнать общий объём основания. Для этого нужно воспользоваться специальной геометрической формулой. Поскольку фундамент будет изготовлен в виде приплюснутого параллелепипеда размером 270х100х20 см, объём бетонной смеси необходимо рассчитать по формуле V=h³, где h — это длина стороны фигуры. На примере это будет выглядеть следующим образом: 2,7∙1,0∙0,2=0,54 м³.

С помощью этой же формулы рассчитывается объём песка и гравия. Для основания необходим слой каждого материала толщиной по 10 см. Из этого следует, что песка требуется: 2,7∙1,0∙0,1=0,27 м³. Это же значение для гравия.

Арматура

Чтобы под тяжестью печи фундамент не треснул, необходимо его укрепить. Для этого нужен металлический каркас. Для его изготовления используют арматурные прутья толщиной 12 мм. Металлическая конструкция представляет собой объёмный каркас в виде двух решёток, которые соединены между собой отрезками арматуры длиной по 15 см. Размер каждой ячейки в каркасе составляет 10х10 см.

Двойной слой решётки сделает основание крепче

Расчёт этого материала удобней делать в погонных метрах. Для этого необходимо определить общую длину всей арматуры для каркаса. Чтобы это сделать, надо сначала рассчитать количество прутьев, располагаемых по длине каркаса, потом по ширине и между решёток.

Рассчитываются прутья по длине конструкции. Длина каждого из них 95 см. Нужно определить, сколько прутьев разместится по длине фундамента, если расстояние между каждым из них составит 10 см. Для этого необходимо 270:10=27 штук. Нужно прибавить ещё один стержень, так как с другого края каркаса он будет замыкать конструкцию. Чтобы узнать, сколько это в погонных метрах, нужно 27∙0,95=26,6 м.

Этот же принцип расчёта используется для вычисления количества арматуры по ширине основания. Для этого 100:10=10 штук, в погонных метрах это будет: 2,7∙10=27 м.

Необходимо сложить эти значения, чтобы получить общий параметр по одной решётке: 26,6+27=53,6 м.

Так как в конструкции предусмотрено две решётки, то 53,6∙2=107,2 погонных метров.

Теперь нужно рассчитать количество арматурных элементов, соединяющих две части каркаса. Эти стержни располагаются по периметру (на пересечении каждого прутка), а также внутри конструкции, на расстоянии 90 см друг от друга рядами.

Чтобы конструкция не провисала, можно добавить места соединений

Из предыдущих вычислений известно количество прутьев по ширине и по длине каркаса: 28+10=38 м. Это значение необходимо удвоить, так как элементы расположены по периметру конструкции: 38∙2=76 штук. Внутри каркаса есть ещё два ряда по 10 штук, поэтому 76+20=96 штук. Нетрудно определить это значение в погонных метрах: 96∙0,15=14,4 погонных метров.

Теперь необходимо рассчитать общее количество арматуры в погонных метрах: 107,2+14,4=121,6 м.

Гидроизоляция для фундамента

Чтобы рассчитать требуемое количество гидроизоляционного материала, нужно найти площадь основания. Площадь данной фигуры определяется по следующей формуле: S=a∙b, где a — ширина, b — длина прямоугольника. Подставим значения: 2,7∙1,0=2,7 м².

Пошаговая инструкция по изготовлению печи-барбекю с казаном

Когда место для строительства выбрано и подготовлено, составлены чертежи и схемы будущей конструкции, а необходимые материалы куплены, можно приступать к непосредственному возведению печи-барбекю. Для этого нужно выполнить следующие действия:

1. На выбранном участке сделать разметку под фундамент будущей печи. Для этого можно использовать шнуры и колья.

   Натянутый шнур делает линию разметки идеально прямой

2. В соответствии с разметкой выкопать котлован глубиной 35 см. Его дно необходимо разравнять и утрамбовать.
3. Внутрь котлована засыпать песок, чтобы получился равномерный слой толщиной 10 см. Материал будет лучше спрессовываться, если его намочить.
4. Сверху насыпать такой же слой гравия.
5. Из обрезной доски или толстой фанеры изготовить опалубку. Её высота должна быть не менее 25 см, чтобы уровень залитого бетона не доходил до верхнего края борта.
6. Установить опалубку на дно котлована параллельно его стенкам.

   Деревянные подпорки удержат конструкцию от давления бетона

7. Из арматурных прутьев толщиной 12 мм изготовить объёмный каркас с ячейками размером 10х10 см. Конструкция не должна касаться дна, поэтому под неё в шахматном порядке подложить деревянные бруски или фрагменты кирпичей.

   Металлический каркас сделает основание крепким

8. Залить бетонную смесь. Для фундамента использовать цемент марки М 250. Арматурный каркас должен полностью скрыться под жидким раствором.
9. Накрыть фундамент гидроизоляционным материалом. Для этого использовать рубероид или толстый полиэтилен. Это необходимо для того, чтобы влага внутри бетона равномерно испарялась. Если оставить фундамент не закрытым, то верхний слой быстро высохнет. В будущем это чревато тем, что основание потрескается. Бетонная смесь застынет через 4–5 дней. Первые двое суток нужно открывать гидроизоляцию и поливать основание водой через каждые 10–12 часов. Полиэтилен или рубероид не даёт влаге быстро испаряться. Так происходит равномерное затвердение плитного фундамента.

   Опалубка образует будущую форму фундамента

10. Когда основание высохнет, его необходимо покрыть слоем рубероида или другого гидроизоляционного материала, и лишь на него выкладывать кирпич. Первые 6–7 рядов не скрепляются цементным раствором.

    Гидроизоляционный материал защитит конструкцию печи от влаги

11. Порядовку печи-барбекю нужно делать в соответствии со схемой. Каждый последующий ряд необходимо смещать относительно предыдущего в шахматном порядке. Такой способ имеет название — кладка в полкирпича. Этим обеспечивается надёжная связка материала.

    Топку печи можно выложить шамотным кирпичом

12. Для топочной камеры необходимо использовать шамотный кирпич. Он выдерживает температуру более 1600°С. Каждый ряд проверять на вертикаль и горизонталь с помощью строительного уровня, угольника и отвеса.
13. Сформировать места для зольников и дверей.
14. Для казана необходимо изготовить топочный отсек в виде прямого или суживающегося кверху цилиндра. Эту часть печи изготовить из шамотного кирпича.

    Топочный отсек можно сделать цилиндрической формы

15. К строительству дымохода можно приступать только после полного затвердения раствора в кладке. Трубу можно возводить не только из кирпича. Для этого часто используют металл.
16. Установить смеситель и мойку. Присоединить шланги подачи воды.
17. После полного высыхания раствора и усадки конструкции печи можно приступить к её отделке. Для этого можно использовать камень, кирпич, изразцы или побелку.
18. Отделочный материал необходимо крепить на подготовленное основание. Для этого нужно сначала оштукатурить поверхность с использованием монтажной сетки с размером ячеек 10х10 мм.
19. Если вы выбрали побелку, то нужно применять ту, которая не пачкается. Для этого подойдёт гашёный карбид или соль извести.
20. Для отделки камнями и изразцами достаточно очистить поверхность от пыли и использовать готовые склеивающие смеси.

    Печной комплекс с барбекю и казаном может быть весьма удобным для использования

Видео: садовая печь-барбекю своими руками

Нюансы использования

Чтобы печь-барбекю и её рабочие элементы долго радовали вас, ею нужно правильно пользоваться:

1. Жар будет равномерным, если предварительно убрать старую золу.
2. Дым от остатков под зольником от предыдущих готовок может испортить вкус блюда.
3. Перед использованием новый чугунный казан нужно смазать подсолнечным маслом, а потом разогревать его на печи в течение 20 минут. При необходимости добавлять масло. После указанного времени оставить казан для высыхания, после чего слить остатки масла. Вытереть сухой ветошью внутреннюю часть. Теперь он готов к использованию. Каждое последующее блюдо, приготовленное в нём, будет вкуснее.
4. Пользоваться такой печью будет комфортней, если полы перед ней выложить камнем, а над жаровней изготовить навес или крышу.

Возвести печь-барбекю можно и своими руками, если строго следовать инструкции и относиться к данному процессу ответственно. Такая конструкция будет служить вам длительное время и полностью оправдает ваши ожидания.

Печь-барбекю из кирпича своими руками: чертежи и порядовка

Как правильно класть печной кирпич

Чтобы успешно сложить работоспособную уличную печку, обязательно соблюдайте следующие правила кладки:

1. Каждый уровень сначала складывайте как конструктор, без раствора. Примерка позволит точно обрезать камни в нужных местах и подогнать друг к другу.
2. Керамический кирпич замачивается на 2—3 минуты в емкости с водой, затем укладывается на место. Огнеупорный камень только ополаскивается от пыли.
3. Максимальная толщина шва кладки на глиняно-песчаном растворе – 5 мм. Превышение грозит образованием трещин.
4. Не перевязывайте огнеупорную стенку с обычной. В зазоры между разносортными кирпичами вставляйте листы базальтового картона.
5. Проверяйте горизонтальность каждого яруса строительным уровнем, а вертикаль – отвесом.

Выступающий наружу раствор снимайте мастерком, а внутренние поверхности обтирайте влажной ветошью. При недостатке опыта не пытайтесь колоть камни киркой, лучше используйте болгарку с отрезным кругом по бетону.

Мангал своими руками из кирпича: технология строительства

В то время, как застывает плита фундамента, необходимо замешать глиняный раствор для кладки. Глина замачивается в воде на несколько дней, при подсыхании подливается вода, смесь периодически помешивается. После этого добавляется песок. Готовый раствор не должен растрескиваться в руках.

За день до начала работ следует подготовить кирпич. Чтобы он лучше схватывался и не забирал влагу из раствора, его обильно поливают водой.

Через каждые два слоя кладку желательно перекладывать металлической сеткой для большей прочности сооружения. После семи уровней выполняется перекрытие. Далее продолжается кладка еще в три ряда. Последние ряды предназначены для организации зоны гриля. В конструкции следует оставлять небольшие зазоры, обеспечивающие поступление воздуха для горения.

Если проект предполагает дымоход, то можно использовать обычную чугунную трубу. Минимальная высота – 150 см. Чтобы атмосферные осадки со временем не разрушили дымоход, сверху крепится козырек, навес или миниатюрная крыша.

Наружные стены строения можно просто оштукатурить, облицевать плиткой или облагородить натуральным камнем.

Подготовка к постройке

При выборе кирпича учитывается не только его расцветка и размеры, но и маркировка. Для стандартной конструкции потребуются два вида кирпича:

• огнеупорный;
• строительный.

Огнеупорный печной кирпич выбирается с маркировкой ШБ-I или ПБ-I, а для больших конструкций — марки ШАК.

Внимание! Гулкий звук при простукивании кирпича означает наличие пустот и низкое качество, а мелкая крошка при раскалывании говорит о небольшой прочности или возможном использовании материала ранее. Для возведения элементов конструкции, не подвергающихся воздействию высоких температур, подходит строительный глиняный кирпич марок М-125 или М-150

Для возведения элементов конструкции, не подвергающихся воздействию высоких температур, подходит строительный глиняный кирпич марок М-125 или М-150.

Для скрепляющего раствора берётся либо огнеупорный цемент, либо обыкновенный с добавлением известняка.

проекты, схемы, чертежи, размеры, порядовка, фото

Мангал с казаном и коптильней из кирпича – повод собраться в кругу семьи и друзей за вкусным и полезным обедом или ужином. Если правильно подойти к постройке, она будет удобной и привлекательной на любом участке. Кирпичная кладка поможет соорудить место готовки не только шашлыка или овощей, но и копчения мяса или рыбы.

Проекты, чертежи, схемы и размеры мангалов с коптильней из кирпича

Прежде чем соорудить мангал коптилку из кирпича, рекомендуется хорошо обдумать, что и как планируется готовить – жарить, коптить или же ставить казан. Также важно подумать о том, какие вспомогательные сооружения необходимо добавить к зоне готовки. Например, будет ли коптильня оснащена нишей для дров, полками, мойкой и столом.

Совет! Чтобы сэкономить место и расходуемый строительный материал, специалисты рекомендуют построить универсальную конструкцию с печкой мангалом коптильней из кирпича.

Универсальная конструкция позволяет готовить любые блюда, экономя место и строительные материалы

Жаровня при постройке кирпичного мангала с коптильней своими руками должна состоять из таких компонентов:

1. Мангала, в который будут помещаться угли, с приспособлениями для шампуров или решетки.
2. Очага и отсека для копчения.
3. Топки с поверхностью для приготовления пищи. Конфорки рекомендуется сделать съемными. В них должен помещаться казан на 2/3 своей глубины.
4. Дымохода.

Замеры печи в сборе помогут примерно определиться, каким будет конечный результат

После обсуждения всех вышеописанных нюансов по дизайну и удобству использования зоны готовки переходят к составлению чертежа с подробным описанием местонахождением и размеров всех частей постройки. На основании проекта проводят подсчет количества нужного материала, примерного веса мангала и параметров фундамента.

Мангал с коптильней будет равномерно прогревать мясо, полноценно пропитывать его дымом, чтобы в конце получить безопасное и вкусное блюдо

Печи мангалы с коптильней из кирпича представлены на фото ниже:

Простой мангал-очаг легко построить самостоятельно своими руками по чертежуБлагодаря подробной инструкции мангала-камина получится соорудить шикарное место для готовкиС двумя столешницами на мангале с коптильней будет намного удобнее готовить

Какие инструменты и материалы потребуются

С учетом заранее рассчитанных по проекту необходимых материалов составляют смету. Важно покупать их с небольшим запасом.

Для постройки мангала коптильни казана в одном из кирпича потребуются следующие инструменты:

• лопата;
• машина для замеса растворов;
• ведра;
• уровень с отвесом;
• кирпич, который стойко сможет выдержать перепады температуры.

Для фундамента необходимо запастись бутовым камнем, цементом, песком, щебнем, досками или гладкой фанерой для опалубки. Дополнительно потребуются железный лист с арматурной сеткой, решетки из металла, задвижки, уголки, дверцы.

Для постройки мангала с нишами и рабочей зоной нужно купить камень для столешницы.

Кладочный раствор готовят из песка и глины, которую предварительно на несколько дней замачивают водой.

Из какого кирпича лучше строить

Мангальный комплекс из кирпича с коптильней сооружают из двух видов материалов: шамотных (огнеупорных) и полнотелых. Огнеупорным выкладывают внутреннюю часть, а вторым видом – все остальные части постройки.

Чтобы выложить качественную и безопасную камеру сгорания, следует обратить внимание на такие характеристики кирпича:

• качественный огнеупорный кирпич имеет ровные края и остроту;
• при сильном ударе качественный шамотный вид должен расколоться на цельные куски, а не раскрошится;
• плотность материала должна быть с маркировкой М-500, М-100, 150, 200 или 250 – при высокой плотности при постукивании молотком должен слышаться металлический звук;
• кирпичи, стойкие к огню, выпускают в таких размерах: 230×123х65 мм и 230×113х65 мм.

Качественный материал выпускается в красно-оранжевом или соломенном с коричневыми вкраплениями цвете.

Внимание! Если при постукивании по кирпичу слышен глухой звук, значит он с пустотами внутри. Материал либо бракованный, либо некачественный, мангал, построенный из него, прослужит недолго.

Внешне мангал коптильню на даче из кирпича отделывают плиткой под цвет материала, деревом, пластиком или штукатуркой.

Расчет материалов

Какой бы чертеж ни был выбран для постройки коптильни, необходимо приобрести огнеупорные кирпичи, цемент с глиной и песком для раствора, гравий с качественной арматурной сеткой, огнеупорный раствор, рубероид, металлические уголки, листы фанеры.

Количество материалов рассчитывают с учетом размеров будущей конструкции. Для этого рекомендуется прибегнуть к советам опытных специалистов. Они помогут полностью просчитать смету, учитывая все возможные нюансы.

Требования к месту строительства

Уличный мангал и коптильню из кирпича необходимо строить не только в том месте, где удобно, но и где разрешено законодательством. Рекомендуется располагать постройку вдали от жилого дома и хозяйственных блоков во избежание возникновения пожара.

Важно! Возле мангальной зоны всегда должен находиться огнетушитель с ведром и песком для ликвидации возможного загорания.

Слишком большую постройку для приготовления пищи на свежем воздухе рекомендуется внести в план участка официально, чтобы в будущем не возникало проблем с законом.

Как сделать мангал-коптильню из кирпича своими руками

Мангал плюс коптильню из кирпича строят на основе заранее продуманного проекта и подробно расписанной схемы. Важно правильно делать укладку из качественных материалов, чтобы постройка долго прослужила.

Работа над фундаментом

Основание печи важно возводить строго по схеме, так как на нем будет сооружен весь комплекс коптильни. Фундамент сводят следующим образом:

1. На территории, отведенной под постройку коптильни, вначале чертят все части будущей печи. Каждое отделение рекомендуется располагать на территории в 1 кв. м.
2. Выкапывают траншея глубиной и шириной по 350 мм. Если грунт сыпуч, глубину ямы нужно увеличить. Траншею следует копать не по всему периметру постройки, а с учетом расположения дополнительных элементов.

3. Дно ямы засыпают песком и заливают водой для лучшего его оседания.
4. Снаружи по всему периметру устанавливают опалубок, выступающий над грунтом на 50 мм.
5. В траншее сооружают армирующий каркас. Рядом с небольшим промежутком располагают три прута. Перпендикулярно им кладут перемычки. Детали соединяют проволокой. Необходимо сделать две одинаковые конструкции, которые сваривают друг с другом прутьями. Короб получается чуть меньше, чем вырытая траншея.

6. Полученный каркас помещают в выкопанную яму и заливают раствором из цемента с добавлением камней. Для предупреждения вытекания раствора в грунт по бокам траншею застилают рубероидом.
7. После этого переходят к верхней плите. В опалубку помещают армирующую сетку и заливают бетоном с добавлением щебня. Бетонная плита должна располагаться над землей на высоте 50 мм.
   Благодаря заранее составленной схеме фундамент под коптильню можно свести за короткий промежуток времени

Чтобы раствор схватился равномерно, бетонирование рекомендуется проводить в один день. Застывание фундамента происходит в течение трех недель.

Кладка стен

Порядовка кирпича для мангала с коптильней сводится только на основу. Важно соблюдать схему постройки.

Для порядовки используется красный печной кирпич. Раствор делают из песка, цемента и гашеной извести в соотношении 3:1:1.

Кладку рядов выполняют следующим образом:

1. Застывший фундамент покрывают рубероидом или пленкой. За 24 часа до работы с кирпичами их рекомендуется облить водой, чтобы внутри были сырыми. Такое действие предупредит впитывание влаги из раствора.
2. Сверху сооружают первый ряд кирпичей, без использования раствора. Используют целые или половинчатые крепкие материалы. Благодаря сухой кладке можно сделать подгонку кирпича по размеру и определить место установки дополнительных конструкций.

3. Затем порядовку осуществляют с выкладки от углов. Такие ряды будут служить основой коптильни. При выкладке кирпичей от углов необходимо контролировать ровность кладки уровнем. Чтобы углы были более прочными, их усиливают проволокой, поместив ее в шов раствора.

4. Чтобы соорудить жаровню, между печными стенками устанавливают куски арматуры и металлические уголки. Толстостенный металл используют для изготовления и установки топки. Перед топкой между кирпичами оставляют щели без раствора, чтобы воздух мог легко циркулировать. Внутри печи делают кирпичные выступы и укладывают на них решетка. Выкладывают основу стола и дымоходного отверстия.

5. При укладке важно учесть, что с первого по восьмой ряд будут располагаться ниши и место для хранения дров. Если мангал сводится в виде арки на девятом ряду, необходимо сделать фанерный опалубок. Кладку выполняют огнеупорным кирпичом.
6. На 10-11 ряду перекрывают огнеупорным кирпичом дровницу.
7. 12 рядом перекрывают хозяйственные ящики и начинают формировку стола. При кладке необходимо делать небольшой выступ кирпича.
8. Топку формируют с 13 по 15 ряд. Для перекрытия устанавливают опалубок. Огнеупорный кирпич можно заменить красным.
9. С 20 по 24 ряд выкладывают укороченными кирпичами. Топка заканчивается, появляется основание для сооружения дымохода.

10. Выкладывают дымоход. Вытяжная труба должна быть выше верхнего конька расположенной рядом беседки.
    Мангальную зону из кирпича с коптильней облицовывают декоративной плиткой.

Заключение

Мангал с казаном и коптильней из кирпича – шикарная постройка для приготовления вкусных и полезных блюд на свежем воздухе. Любое вариант получится ароматным, изысканным и привлекательным. Пользоваться мангалом просто. Достаточно развести огонь и можно начинать готовить мясо, рыбу или овощи.

Барбекю из кирпича, порядовка своими руками, чертежи, фото

Делаем барбекю с казаном своими руками из облицовочного кирпича, пошаговая инструкция с фотографиями.

Внизу страницы вас ждет сюрприз, файл PDF «Барбекю из кирпича, порядовка своими руками, чертежи, фото».

Был использован облицовочный кирпич, цвет светло-бежевый и шоколад марка М150.

Состав и пропорции раствора:

• 1 часть глины угнеупорной
• 1,4 части цемента
• 7 частей песка сеянного
• 3 капли «Fairy» на 30 литров раствора

Фундамент застелили гидроизоляцией.

Выставляем первый ряд барбекю. Кладочка немного поднялась.

Настроились на распиловку половинок которых в проекте около 80 штук.

Установили арку, регулируем равномерность сегментов. Наклеили на торцы скотч не советуем, пришлось потом отшаркивать клей.

Вечером залили арку к утру она просохла.

Установили топочную дверку из нержавейки 8 мм. По периметру проложили изолятор.

Также был сварен дымоход.

Перекрыли полку, считай половина работы сделано.

Второй этаж барбекю поднимаем.

Выставил наружную и внутреннюю арку.

Выложили внутреннюю часть печки на жаростойкую смесь Терракот. По перемитру футировки имеется тепловой зазар.

Кладка движется к завершению, приходится барбекю закрывать пленкой, пошли дожди.

Футеровочку уже заканчиваем выкладывать жаропрочным кирпичем, в мангале.

Прокидали полку барбекю двумя рядами кирпича цвет шоколад.

Началась кладка трубы.

Вот и все осталось только облицовать клинкерными ступенями. Барбекю облицован.

Мангальная вставочка

Круглую мойку монтировать еще то удовольствие.

Список материалов для барбекю

Кирпич облицовочный бежевый 1050 штук
Кирпич облицовочный коричневый 200 штук
Кирпич строительный М-150-220 штук
Кирпич огнеупорный ШБ-8-150 штук
Цемент-150 кг.
Глина огнеупорная -140 кг.
Смесь «Терракот»-60 кг.
Гидроизоляция -1 рулон.
Плита под казан 510х510 мм-1 штук
Дверка топочная 250х210 мм-1 штук
Дверка поддув. 250х140 мм-1 штук
Колосник 250х300 мм — 1 штук
Базальтовый картон 1000х2000х5 мм- 1штук
Уголок 63й 1274 мм- 1 штук
Уголок 50й 900 мм-4 шт
— 717 мм-4 штук
— 300 мм- 1 штук
— 580 мм- 1 штук
— 680 мм- 5 штук
Подвесы 100 штук
Дымосборник 3 мм.

Скачать порядовку барбекю

Скачать PDF файл «Барбекю, порядовка своими руками»

Как сделать печь-барбекю с казаном и коптильней своими руками

Сегодня часто можно услышать модное слово «барбекю». Так называется жаренное на открытом воздухе мясо, процесс его приготовления, соус к нему, а также вечеринка с готовкой и поеданием этого блюда. Всё это требует соответствующего оборудования, которое получило такое же название. Обычная кухня для него не подходит. Как правило, его монтируют вместе с плитой для варки первых блюд и плова. Всё вместе это называется барбекю с казаном.

Так выглядит построенное из кирпича барбекю с казаном

Многие любители мяса с дымком строят на своём участке комплексы, чтобы приготовить не только мясные, но и другие экзотические блюда. Они обращаются в специализированные фирмы, которые предлагают клиентам самые разнообразные проекты. Они, как правило, включают чертёж всей системы. Минимальный перечень её элементов – это плита из кирпича под казан, печь для приготовления барбекю и мангал для жарки шашлыков.

Вернуться к оглавлению

Содержание материала

Барбекю с казаном

Домашнему умельцу, если у него есть навыки кладки кирпича, построить барбекю с печью или стационарный мангал не так уж трудно. Однако самостоятельно возводить сложный многомодульный комплекс, да ещё с коптильней, не рекомендуется. Нужны специальные навыки. Иначе в процессе эксплуатации замучают проблемы, для устранения которых всё равно придётся приглашать квалифицированных специалистов.

Без специальных знаний нереально построить пожаробезопасную печь.

Вариант устройства барбекю с казаном на фундаменте из кирпича

Если возводить её из кирпича, то вдобавок к проекту нужна порядовка – это пошаговое описание последовательности кладки, а также дельные советы по выполнению каждого шага. А устройство дымоходов – целая наука. Переносной мангал не требует его установки. Но там, где он нужен, при нарушении правил монтажа дым будет валить не через трубу, а через дверцу топки. Даже если за основу работы взят чертёж, а неопытный исполнитель строго выполнял все указанные на нём размеры.

Если посещение дачи не так уж частое, то сложная кухня с множеством различных жаровен из кирпича там не нужна. Достаточно поставить комбинированную печь с металлической решёткой и съёмными конфорочными дисками, которые являются необходимыми аксессуарами барбекю с казаном. А если систему дополнить стационарным мангалом, то это будет в самый раз, чтобы готовить вторые восточные блюда.

Пример барбекю со смонтированным мангалом

Однако многих любителей отдыха на природе не удовлетворяет такая летняя трапезная. Им подавай комплексы

• с печью для казана;
• шашлычницей;
• стационарным мангалом;
• грилем;
• варочной плитой;
• коптильней;
• духовкой.

В дополнение ко всему должна быть столешница, мойка, топливный отсек, даже ниша с необходимой кухонной утварью.

У всех печей комплекса облицовка снаружи из шамотного кирпича желтовато-коричневого цвета. Его хорошо продуманная порядовка обеспечивает гармоничное сочетание постройки со всеми деревянными элементами приусадебного участка. Садовая летняя кухня должна вписываться в общий ландшафтный дизайн.

Оригинальный дизайн и интерьер садовой летней кухни с барбекю

Здесь широкое поле для фантазий архитектора, печника и, конечно же, для повара с опытом приготовления восточных блюд. Готовить на открытом воздухе одно удовольствие. А если к ней будет присоединена летняя беседка с барбекю, столом и стульями, то угощать компанию можно будет прямо здесь, с пылу жару.

Главное её достоинство – приготовление пищи способом, который использовали наши далёкие предки.

Мясо, запечённое над открытыми углями, сохраняет все полезные свойства и приобретает удивительный вкус.

Как любая кухня, она должна быть оборудована так, чтобы готовить самые разнообразные блюда. Кроме многофункциональности и надёжности, не следует забывать о таком характеризующем печь факторе, как пожаробезопасность.

Вернуться к оглавлению

Печь под казан

Её устанавливают на фундамент. Главное, что она должна иметь, так это толстую, обычно, квадратную чугунную плиту с набором конфорочных дисков разного диаметра. Тогда готовка возможна в казане или чугунке любого размера.

Мангал используется в основном для шашлыков. А в казане готовят плов, шурпу, другие восточные блюда. Он бывает из меди, алюминия, с антипригарным или эмалированным покрытием. Но чтобы готовить настоящий восточный плов кухня должна иметь чугунный казан. Он очень практичен. Его невозможно испортить. Со временем он становится только лучше. В процессе использования растительное масло через поры чугуна хорошо пропитывает стенки, улучшая их противопригарные свойства.

Совершенно новый купленный казан надо подготовить к эксплуатации. Следует поставить его на сильный огонь печи, чтобы выжечь всё лишнее.

Процесс постройки барбекю с печью под казан и тандыром

Затем в него наливают стакан растительного масла и, покрыв им всю внутреннюю чугунную поверхность, опять ставят на огонь. Примерно через 20 минут содержимое выливают, а остатки выжигают. Затем казан тщательно моют, после чего он готов к первому использованию.

Кирпичный очаг для казана многофункционален. Его легко превратить в шашлышницу, сняв чугунную ёмкость с конфорки. А использование конфорочных колец разного диаметра позволяет готовить пищу в кастрюлях и на сковородках.

Немаловажен рациональный отвод дыма. Опытным печникам известно, что при сооружении любой печи между дымоходом и площадью открытой топочной дверцы должна соблюдаться определённая пропорция. Иначе возможны нежелательные последствия. Это соотношение просчитывают, когда готовят чертёж будущей системы.
Плиту обычно пристраивают к печному оборудованию барбекю.

Подробный чертеж с размерами для монтажа барбекю с казаном

Поэтому у них может быть общий дымоход, к которому подводят дымоотводы каждого устройства. Для поочередной работы они могут иметь перекрывающие заслонки.

Температура в топке доходит до 670 градусов. В связи с этим для защиты её внутренних стенок необходима облицовка из огнестойкого кирпича, который используется при возведении подобных печей.

Весь комплекс дополняется металлическим стационарным мангалом, которому нужна такая же плита, как и под казан. Жаровни барбекю имею одно принципиальное отличие. Они не используется без металлической решётки, на которой жарят мясо. Если на открытый сверху мангал положить сетку из металлической проволоки, он тут же превращается в печь барбекю.

А если вместо неё коробку мангала закрыть металлической крышкой, то это уже будет летняя печь-гриль. Принцип её работы: в закрытой сфере жар отражается от всех поверхностей, и мясо подвергается воздействию температуры со всех сторон.

Вариант летней печи вписанной в дизайн участка

Оно нисколько не пригорает, поскольку нет открытого пламени, а обретает вкус жареного продукта.

В продаже есть множество различных устройств барбекю: одноразовые, складные, переносные. Покупателям предлагаются также барбекю-котёл с куполообразной крышкой, барбекю-тележка, настольное электробарбекю для использования в городской квартире. Но в комплексе с плитой для казана лучше установить стационарную печь. Её по заказу опытные печники сложат любой формы и размера.

Порядовка жаровни для приготовления мяса барбекю бывает разной. Важно выбрать подходящий вариант и соблюдать те пропорции, которые отражает чертёж. Сама конструкция состоит из трёх стенок толщиной в одну кирпичину. Они соединены буквой П, образуя нишу для жаровни. Если первый ряд начинается с целого кирпича, то следующий из половинки.

Процесс постройки барбекю из кирпича

Такое шахматное чередование обязательно. После завершения каждого звена уровнем проверяется его горизонтальное положение. Укладка углов требует повышенного внимания.

На противоположных стенках делают выступы. Поэтому один кирпичный ряд выкладывают поперечными кирпичами. На них будет держаться решётка и поддон для углей. Эти приспособления должны размещаться на двух уровнях с разницей примерно в 10 кирпичных венцов.

Вместо выступов по обе стороны иногда используют металлические стержни, которые вставляют во время кладки. С их помощью можно сделать трёхуровневую нишу с двумя решётками. Опытный повар найдёт им эффективное применение.
Есть ещё один материал, из которого строят печи под казан – песчаноцементные блоки.

Варианты оформления печи под казан

Однако необходима обкладка очага обязательно огнеупорным кирпичом.

Вернуться к оглавлению

Мангальные комплексы

Мангал – это особый вид жаровни. Так, арабы называют всякое приспособление для приготовления мяса на открытых углях. Он бывает переносной или стационарный, металлический или кирпичный, с вертелом или без него. Располагается на высоте, удобной хозяину дома. Рядом монтируется разделочный столик. Над ним полка со специями, а под ним корзина с твёрдым топливом.
Кроме этого, в мангальные комплексы входят:

• плита со съёмными кольцами, необходимых при использовании разных размеров чугунков и сковородок;
• казан, предпочтительно не алюминиевый, а чугунный, потому что в нём благодаря толстым стенкам пища не пригорает даже на сильном огне;
• печь-барбекю с коптильней холодного или горячего копчения;
• восточный тандыр.

Вернуться к оглавлению

Коптильня

Она понравится тем, кто любит копчёности, но ревностно следит за своим здоровьем. Указанные продукты, купленные в магазинах в готовом виде, всегда вызывают сомнения в их безопасности. Ведь покупателю неизвестна технология их копчения. Владея собственной коптильней, пользователь все процедуры холодного и горячего копчения выполняет своими руками. Поэтому недоверие к конечному продукту исключается.

На изготовление коптильной камеры идёт нержавеющая сталь. Стенки из неё обычно толстые, отчего они долговечны. Кроме того, они не позволяют пище пригорать при обработке рыбы или мяса высокой температурой. Процесс копчения домашней коптильней осуществляется за счёт отдельной, независимой топки. Рабочая камера оснащена съёмными решёточными полками для мяса и рыбы.

Процесс кладки коптильни с барбекю

Их дополняют крючки из нержавейки, на которые подвешиваются продукты для термообработки. Закрывается она герметичной дверцей со смотровым окошечком.

Рассмотренные летние комплексы рекомендуется создавать под крышей или в беседке для защиты их от дождя и снега. Какой бы надёжной ни была гидрозащитная отделка печей, от прямого воздействия осадков сокращается срок их эксплуатации. К тому же летняя дачная постройка для приготовления пищи будет успешно использоваться при любой погоде.

кладочные чертежи, проекты уличных мангалов

Кладочные чертежи порядовки барбекю из кирпича – это конкретные планы или схемы, созданные специально для удобства в процессе сборки конструкции. К любой порядовке обязателен чертеж общего плана, чтобы ознакомиться с размерами барбекю, рассчитать количество материала для него.

Основа, естественно, за монолитным фундаментом, без армированного основания серьезную конструкцию не поставить. Также важно перед работой с рядами положить на уже подсохший фундамент несколько слоев изоляции, чтобы избежать набора влаги.

Работаем по порядку

Начинаем с первого ряда, где важно выдержать уровень. Речь об уровне пола, если строительство идет выше естественного горизонта. Удобнее всего выставить шнуру по плоскостям и уже потом пользоваться мастерком, нанося цементный или глиняный раствор на основание.

Простейшая порядовка барбекю из кирпича

Если первый ряд обычно это просто плоскость, выложенная из кирпича, то дальше может быть сложнее, потому как некоторые конструкции барбекю устроены с казаном или дополнительной печью.

Пример порядовки барбекю с казаном или уличной печью

Описание кладки

Основу выложили, далее смещаемся на половину кирпича, чтобы собрать устойчивую конструкцию. С первого до пятого ряда работаем просто по одному шаблону.

С шестого переходим на тычки (поперечная кладка). Должно получиться так, что кирпич станет на выступы с каждой стороны (плоскости). Они необходимы для устройства решетки, ее правильного расположения в дальнейшем.

Продолжить следующие 3-4 ряда в половину кирпича, выдерживая изначальную толщину. А с десятого ряда необходимо повторить порядовку печи барбекю, с расчетом на повторную поперечную кладку для решеток.

Схема барбекю

Хотя кирпичные выступы можно и обойти, заменив их на стальные уголки или иные крепления. Важно, чтобы этот момент был продуман на момент кладки уличных барбекю, тогда выполнить своими руками можно надежно, с расчетом на пространство для коптильни или дополнительные отсеки.

Угловой вариант чаще стараются сделать по типу пристройки, когда основная печь просто поставлена на фундамент, а на углу отдельно выкладывают мангал или место для топки казана. Здесь все просто: ставим стенку высотой под рабочую плоскость, заканчивая последний ряд тычковой кладкой. Подобным образом ставится опора для каменной столешницы, к примеру. Но такой материал не всегда по карману, его часто заменяют деревом, обложенным плиткой.

Варианты порядовок и схем

Схема для барбекю или печи камина
Устройство очага мангала, похожего на барбекю для беседки

Как это устроено на практике

Порядовку не трудно представить в схемах, созданных для строительной литературы. Но на деле все выглядит намного интереснее.

Начинают работу так
Это основа и пространство для топлива. Потом нужно поднимать небольшие стены, формировать пространства для дверцы и зольника

Уже после этого нужно устраивать перекрытие нижнего яруса из трех рядов кирпичей. Тогда получится обустроить печь под казан рядом с топкой барбекю, как раз под зольником.

Скажем так, что, выполнив эту работу, закачивается первый цикл. Можно приступать к созданию конструкции сверху, где будут выступы или стержни.

Важнейший момент при изучении порядовки в том, что нужно применять огнеупорный вид кирпича, который на обычную глину не положишь.

Нужно докупать термостойкий раствор или специальную глину.

По плану также есть устройство дымохода почти на каждом проекте барбекю из кирпича. Но его желательно делать после полного просыхания уже готовой конструкции. Выход из ситуации, когда нет времени и лишнего материала – конструируют каркас из арматуры и досок. Получается своеобразная опалубка, в которую и заливается бетон. Так дешевле и быстрее.

План порядовки барбекю со съемным казаном

Технические моменты

Простую конструкцию, изготовленную из кирпича своими руками, иногда ставят на залитую фундаментную плиту, но не используют раствор. Такой подход оптимален для тех, кто не уверен в своих силах, хочет сэкономить или просто протестировать дачный вариант барбекю или мангала.

Выйдет достаточно оригинально, да и порядовка однотипная, только это можно будет разобрать при необходимости, увеличить в размерах или вообще собрать в стопки кирпичей

Минус лишь один – это отсутствие хорошей защиты от ветра, потому как привычной арки нет. Да и если собирать не под навесом конструкцию, то жар от угля на время дождей придется защищать.

Барбекюшницу без раствора, коптильни и казана можно собирать на глаз, но всегда стараются заранее просчитать свои действия, рассчитывая на бумаге подобные планы или чертежи

Итоги

Простые печи барбекю и мангалы из кирпича не строят без нескольких порядовок, проверенных на деле. Да, можно строить и на удачу, если есть лишние деньги. Но главная ошибка в этом случае заключается в том, что ничего уже переделать нельзя без порчи печи. Поэтому каждый ряд перед посадкой на раствор стараются вымерять на сухую, подтачивая брак, работая над неточностями.

Читать книгу Делаем сами коптильни, грили, мангалы, уличные печи Юрий Подольский : онлайн чтение

Летние кухни и печные комплексы

Вот и дошла очередь до больших и сложных печей, которые позволяют готовить несколько совершенно разных блюд одновременно. Такие очаги часто превращаются в целые кухни под открытым небом. К ним пристраивают очаг для казана, продумывают возможность установки вертела или кухонной плиты, чтобы что-то сварить, поджарить или просто разогреть. Неплохо здесь же иметь и коптильню. А еще нужна масса вспомогательных сооружений – рабочий стол, дровяник, раковина и т. д.

Как правило, строят такие печи в едином комплексе с беседкой и под ее крышей, а то и сооружают вокруг целый павильон – и тогда готовить здесь можно круглый год.

Стационарный мангал

Стационарный мангал можно увидеть и около современного коттеджа, и по соседству со скромным домиком на шести сотках. Особого тепла от такого кухонного устройства (рис. 93) никто не ждет, так что продумывать расположение дымооборотов или устраивать колпаки для аккумуляции тепла здесь не нужно. От мангала требуется, чтобы при жарке мяса дым не попадал в лицо, чтобы мангал радовал глаз, и его можно было с гордостью демонстрировать гостям. Первый вопрос решается за счет соблюдения нужных соотношений размеров топки и просвета трубы (площадь сечения трубы должна составлять не менее 12 % от площади входного отверстия топки), а также устройства каминного зуба для улучшения тяги, что важно при невысокой трубе. Остальное зависит от общих пропорций, качества кирпича и деталей кладки – арок, выпусков, поясков, сочетания красного печного и желтого шамотного кирпичей.

Рис. 93. Стационарный мангал

Для создания стационарного мангала потребуются:

• кирпич печной – 450 шт.;

• кирпич строительный рядовой – 180 шт.;

• кирпич Ш-8–175 шт.;

• кирпич Ш-47–26 шт.;

• мертель шамотный – 150 кг;

• цемент – 200 кг;

• глина шамотная – 40 кг;

• песок – 0,1 м³;

• уголок стальной 40 × 40 мм – 4 пог. м;

• плита чугунная 410 × 710 мм – 1 шт.;

• дверца топочная 410 × 410 мм – 1 шт.;

• дверца прочистная 140 × 140 мм – 1 шт.;

• базальтин (базальтовый картон) – 4 листа;

• асбест (картон) – 1 лист.

Украшениями здесь служат и печные приборы – двустворчатая дверца со стеклом и плита. Последняя включена в конструкцию мангала для приготовления плова и имеет большие конфорки, чтобы можно было свободно установить казан непосредственно над огнем. Кроме того, плита может использоваться для жарки, варки и тушения различных блюд и их разогрева.

У таких плит импортного производства есть особенность: устанавливать их лучше на внешний край кирпича топки, а не на внутренний, как ставят традиционную плиту отечественного производства. Пространство между плитой и задней стенкой закладывается плиткой, напиленной из печного кирпича, в противном случае плиту легко будет сдвинуть с места. По периметру плита имеет небольшой выступ, направленный вниз. На нем она и стоит на кирпиче, а зазоры между плитой и кладкой уплотнены базальтином. Если плита будет другой, придется изменить и метод заполнения пространства вокруг нее.

Высокая красивая дверца топки позволяет не только любоваться огнем, но и отказаться от поддувала и колосниковой решетки. Воздух, необходимый для горения дров, проникает в топку через специальные отверстия в нижней части дверцы. Конечно, на время печных работ створки дверцы надо снять, чтобы случайно не разбить стекло, а рамку заклеить малярной лентой для защиты от раствора и пыли. В том случае если вы решите поставить обычные печные дверцы (топки и поддувала), в кладке топки придется устраивать выпуски кирпича для установки колосниковой решетки.

Рис. 94. Порядовки кладки мангала

В основание трубы заложен самоварник. Сам самовар можно будет ставить на плиту: на это и рассчитана высота закладки отверстия под самоварник.

Проемы дровяника и топки мангала перекрыты арочными перемычками, выложенными по шаблону. Для обеих арок использованы шамотные клиновидные кирпичи Ш-47. Тринадцать таких кирпичей хорошо ложатся над проемом шириной в два с половиной кирпича. Для наружной кладки применяется обычный печной кирпич. Топливники дополнительно обложены шамотным кирпичом Ш-8, а в тех местах, где кирпич не выходит на лицевую сторону, можно использовать ради экономии строительный полнотелый кирпич. Между наружными стенками и шамотной футеровкой в топках устроен температурный шов, заполненный базальтином.

Кладку шамотным и печным кирпичом в местах предполагаемого сильного нагрева надо выполнять на шамотном мертеле с добавлением небольшого количества цемента для увеличения влагостойкости раствора. Для кладки остальных частей мангала и трубы можно использовать цементный раствор с небольшим добавлением шамотной глины для эластичности. Таким же раствором оштукатуривают снаружи дымовую камеру.

Устанавливают мангал на бетонном фундаменте, по которому под кирпичную кладку положен рубероид для гидроизоляции. На рис. 94 показаны порядовки печи до дымовой камеры, схема кладки которой изображена на сечениях (рис. 95). Высоту этой камеры при необходимости можно уменьшить на один-два ряда. Например, если нужно подвести мангал под более низкую крышу. С этой же целью и в таких же пределах можно уменьшить и высоту топливника.

Рис. 95. Сечения мангала

В нижней части дымохода плиты (девятый – десятый ряды) на задней стенке установлена прочистная дверца. Чистить дымоход мангала можно через его топочное отверстие.

В заключение стоит отметить, что оставлять кирпичный мангал под открытым небом не следует, так как это приведет к его быстрому разрушению. Когда же мангал окажется под крышей, на трубу нужно установить металлический колпак.

Печь-барбекю для беседки

Эта печка изначально спроектирована для установки не под открытым небом, а под легкой крышей. Она способна превратить обычную беседку в уютное место для отдыха. Арки в данной конструкции не предусмотрены, зато есть три удобные ниши, а отсутствие криволинейных элементов позволяет сложить такое барбекю и начинающему печнику (рис. 96).

Рис. 96. Печь-барбекю для беседки

Сооружение печи начинается с земляных работ. Выкапываем яму глубиной 40 см и на 50 см шире габаритов будущей печи с каждой стороны. Засыпаем в нее мелкий песок без глины, чтобы получилась песчаная подсыпка (подушка) под фундамент.

Сам фундамент представляет собой монолитную плиту толщиной 15 см. Его следует армировать, для чего используем арматуру ∅ 10 мм, укладывая ее сеткой с ячейкой 15 см.

На фундамент кладется гидроизоляция. Это может быть как обычный рубероид, так и современные гидроизоляционные материалы.

Покончив с подготовкой основания, переходим к кладке кирпича. Каких-либо особенностей кладка не имеет, ее ведут согласно порядовкам (рис. 97). Обратите внимание: на схеме первый ряд порядовки – это ряд над уровнем пола беседки. В вашем случае это может быть уже второй или третий ряд.

Рис. 97. Порядовки кладки печи-барбекю

Для топки используйте шамотный кирпич, поставленный на узкую сторону.

Делать распушку здесь не обязательно, но место прохода трубы через крышу беседки необходимо обезопасить огнестойкими материалами, а снаружи накрыть жестяным фартуком. Чтобы дождь не протекал между фартуком и трубой, место стыка следует изолировать жаростойким герметиком.

Готовую печь можно оштукатурить или отделать камнем.

Сложив садовую печь, научитесь сначала пользоваться жаровней, готовя для своей семьи. Это лучше, чем опробовать новинку на глазах у гостей с непредсказуемым результатом. И не приглашайте много гостей, пока не научитесь как следует готовить на открытой жаровне. Ведь готовить пищу на горящих углях, когда вокруг толпятся любопытные (и дают советы, порой неверные), сложнее, чем в привычных условиях на кухне.

Многофункциональная садовая печь

Эта печь представляет собой целый комплекс из капитального мангала и приспособленной для установки казана варочной печи, объединенных единым дымоотводом, и снабженной к тому же удобным разделочным столом, на котором хватит места даже для раковины (рис. 98).

Рис. 98. Многофункциональная садовая печь (общий вид)

Работу начинают с изготовления фундамента и укладки гидроизоляции на отлитую из бетона плиту цоколя. Прямо на расстеленном полотнище рубероида можно разметить контуры будущей печи под казан, мангал и рабочий стол. Затем выкладывают из кирпича опорные стойки под столешницу рабочего стола.

Все это – подготовительный этап и самая простая часть работы. После нее можно переходить к кладке печи для казана и прочих варочных работ (рис. 99).

Рис. 99. Многофункциональная садовая печь: порядовки основания многофункциональной садовой печи и варочной печи (ряды 3–12)

Выложите основание размером 3 × 4 кирпича, затем на втором ряду – зольник и закрепите поддувальную дверцу. На пятом ряду крепят колосник, а на шестом – топочную дверцу. Зольную камеру, под топки и ее внутреннюю часть по всему периметру делают из шамотного кирпича. Выкладывая топку (с шестого по десятый ряд), внутренние углы заполняйте вырезанными из шамотного кирпича треугольными вставками, чтобы огонь был как можно ближе к казану и равномерно обогревал его округлое дно со всех сторон.

На десятом ряду перекрывается проем над топочной дверцей, а на двенадцатом устанавливается чугунная одноконфорочная плита для казана. Размеры такой плиты – 710 × 530 мм.

В том случае, если вы не планируете готовить в казане, плита может быть любого подходящего размера. Скруглять топку тогда не обязательно. На такой плите вполне можно варить и парить, используя кастрюли и сковородки.

Следующим этапом работы будет возведение мангала (рис. 100). Сначала выложите нижнюю его часть – нишу для дров. Основную часть ниши перекрывайте на стальных уголках 50 × 50 мм, а ее портал – арочным сводом. Второй ряд перекрытия ниши нужно класть из огнеупорного шамотного кирпича – этот ряд должен стать подом будущего мангала.

Рис. 100. Многофункциональная садовая печь: порядовки мангала (ряды с 3 по 38)

Выкладывая стенки топочной камеры мангала, поднимайте одновременно и дымоход печи. А после перекрытия камеры мангала ее дымоход объединяется с дымоходом печи в один канал, после чего выкладывают трубу высотой 1,5 м. Мангальная жаровня делается из стального листа толщиной 5 мм.

Строительные работы завершаются сооружением навеса над комплексом, после чего можно приступать к декоративной отделке и облицовке. В качестве облицовки комплекса лучше всего брать клинкерную плитку под кирпич. Гранитные столешницы делают на заказ и укладывают на цементный клей для гранита, мрамора и натурального камня. Мойка для рабочего стола – из полированной нержавеющей стали. Фартук в зоне рабочего стола и у плиты облицуйте керамической плиткой 200 × 200 мм. Торцевые кромки фартука будут прекрасно выглядеть, если их декорировать деревянными панелями, которые сначала надо обработать антипиреновой20
  Антипиренами называют вещества, предохраняющие древесину (в данном случае) от воздействия огня. При пропитке они проникают в структуру дерева, а под действием высокой температуры трансформируются и испаряются, тем самым охлаждая древесину, к тому же образуя пленку, блокируют попадание кислорода. Антипиреновый состав не спасет полностью ваше имущество от пожара, но значительно уменьшит возможность возгорания и снизит скорость распространения огня, если пожар все-таки начался.

[Закрыть] пропиткой, по желанию проморить, а затем вскрыть лаком для защиты от атмосферных воздействий.

Закончив отделку комплекса, проведите контрольную топку печи и мангала. Обратите внимание на то, что при их одновременной топке не должно быть перебоя тяги, все должно работать без признаков задымления.

Летняя кухня с грилем

Эта многофункциональная садовая печь представляет собой летний кухонный комплекс с жаровней-мангалом, дровяником, варочной плитой, столом со встроенной мойкой и шкафчиками для кухонной утвари (рис. 101). Все это можно компактно разместить в небольшой прямоугольной беседке с четырехскатной крышей.

Для постройки кухонного комплекса понадобятся:

• кирпич полнотелый (для корпуса печи) – 840 шт.;

• кирпич полнотелый (для трубы) – 300 шт.;

• дверца поддувала 250 × 140 мм – 1 шт.;

• дверца топки 250 × 350 мм – 1 шт.;

• колосники 250 × 350 мм – 1 шт.;

• варочная плита 410 × 410 мм – 1 шт.;

• уголок стальной 25 × 25 × 1000 мм – 2 шт.;

• уголок стальной 25 × 25 × 800 мм – 5 шт.;

• уголок стальной 25 × 25 × 500 мм – 4 шт.

Кладку всех рядов выполняют по схеме, приведенной на рис. 102. В двух первых рядах кладку под кухонную плиту выполняют сплошной, как и для любой другой плиты. Здесь важно следить за тем, чтобы все швы были правильно перевязаны, а сами ряды выложены строго горизонтально.

Рис. 101. Летний кухонный комплекс – общий вид

Рис. 102. Порядовки кладки летнего кухонного комплекса:

1 – дверца зольника; 2 – колосниковая решетка; 3 – дверца топки; 4 – металлический уголок сечением 25 × 25 мм; 5 – варочная плита; 6 – арочный свод

В третьем ряду установлена зольная дверца кухонной плиты. В пятом ряду надо перекрыть зольную дверцу и установить колосники, оставив между ними и кирпичом зазоры шириной примерно 5 мм.

В седьмом ряду установите топочную дверцу, а начиная с десятого ряда приступайте к формированию дымохода кухонной плиты. В одиннадцатом ряду перекрывают проем топочной дверцы.

На уровне двенадцатого ряда по проекту должны располагаться столешницы мойки и разделочного стола, под мангала и варочная плита. Для монтажа перекрытия разделочного стола используйте четыре уголка 25 × 25 мм длиной 500 мм. Для поддержки столешницы с раковиной понадобятся два уголка 25 × 25 мм длиной 1000 мм, а для поддержки перекрытия и пода очага мангала – еще пять таких же уголков длиной по 800 мм. В двенадцатом ряду установлена и одноконфорочная варочная плита.

Выше, начиная с четырнадцатого ряда, выкладываются только боковые и задняя стенки мангала и канал дымохода кухонной плиты, а с двадцать первого по двадцать третий ряды – полукруглое арочное перекрытие портала очага мангала. Для его монтажа временно установите в проеме вырезанную и сколоченную из обрезков ДСП опалубку-кружало. Полукруглую арку выполняют, подтесывая кирпичи или применяя специальные, отформованные со скосами, кирпичи для арок. Если же приобрести их не удалось, а отёска качественно не выходит, можно смонтировать арку из обычных кирпичей по несколько упрощенной схеме – за счет утолщения швов. В этом случае надо опилить под необходимыми углами только два пяточных и один замковый кирпичи, чтобы надежно расклинить полукруглую кладку.

Пространство в верхней части мангала (с двадцать четвертого по тридцать первый ряд) представляет собой дымосборную камеру. Сюда же на уровне двадцать шестого ряда выводится и дымовой канал кухонной плиты, который объединяют с дымосборной камерой горизонтальным каналом высотой в три ряда (с двадцать шестого по двадцать восьмой).

Свод дымосборной камеры формируется как обычно, путем укладывания кирпичей с напуском.21
  Каких-либо особенностей кладка в этом месте не имеет и для экономии места порядовки последних рядов здесь не приведены. При кладке трубы можно воспользоваться примером из главы «Устройство дымовых труб».

[Закрыть] При этом надо подрезать у них нижние выступающие внутрь камеры уголки (с двадцать восьмого по тридцать второй ряды). Выше, начиная с тридцать третьего ряда, дымосборная камера переходит в трубу с внутренним каналом постоянного сечения 250 × 500 мм. Колпак над оголовком трубы, защищающий ее от дождя, чтобы не нарушать характерный стиль всего сооружения, также выложен из кирпича.

При кладке этой печи используются некоторые приемы, до сих пор не описанные. На схеме с порядовками видно, что примыкание различных перегородок и перевязка в углах сделаны не совсем так, как это принято при обычной кладке. Здесь подрезаются два кирпича под углом 45°, как показано на рис. 103, а. В результате перевязка швов в углах и Т-образном примыкании прямых стенок получается и прочной, и красивой.

Кроме того, металлические уголки, поддерживающие перекрытие проемов раковины и стола, снаружи не видны. Они спрятаны в кладку, как показано на рис. 103, б. Канавки и углубления под уголки в кирпичах несложно вырезать угловой шлифовальной машиной с алмазным диском.

Как говорилось выше, при монтаже перекрытий дымовых каналов, дымооборотов или, как в данной конструкции, дымосборной камеры методом кладки с напуском выступающие внутрь уголки кирпичей надо подрезать. Это тоже нужно делать углошлифовальной машиной с алмазным диском (рис. 103, в). Такая обработка позволяет уменьшить отложение сажи.

Рис. 103. Приемы печной кладки:

а – схема подрезки кирпичей при кладке углов; б – потайная установка поддерживающих уголков при кладке перекрытий; в – подрезка выступающих уголков кирпичей при кладке перекрытий напуском

Универсальный садовый очаг

Конструкция этой универсальной садовой печи наверняка вызовет интерес у любого дачника, мечтающего о подобном строении у себя на участке. В ней предусмотрен мангал, место для казана, коптильная камера, рабочий стол, дровяник и даже раковина (рис. 104).

Рис. 104. Универсальный садовый очаг

Для устройства садового очага понадобятся:

• кирпич печной – 1200 шт.;

• топочная дверца 25 × 35 см – 2 шт.;

• поддувальная дверца 14 × 25 см – 1 шт.;

• колосники 39 × 25 см – 5 шт.;

• варочная плита 51 × 51 см – 1 шт.;

• раковина – 1 шт.;

• стальной уголок 45 × 45 мм – 5,5 м;

• глина, песок – по потребности.

Такой очаг должен стать частью садовой беседки и строится на хорошем фундаменте с уже подведенными коммуникациями (водопровод и канализация). Сразу после возведения печи над ней устраивают навес, защищающий ее от осадков. Это позволяет вести всю кладку на обычном глиняном растворе.

Прежде чем начать кладку, разложите первый ряд печи на фундаменте, чтобы проверить горизонтальность и фундамента, и будущей кладки. После этого можно приступить к работе, но и в последующем надо постоянно пользоваться уровнем, проверяя качество кладки каждого ряда.

Возведение очага ведется согласно порядовкам (рис. 105). Нелишним будет напомнить, что топочные и поддувальные отверстия следует перекрывать только в замок, не используя металлических уголков. Это позволяет добиться высокой надежности перекрытия, и выглядит гораздо красивее, чем перекрытие выпуском кирпича.

Рис. 105. Порядовки кладки садового очага

Перевязывать желательно не только наружный периметр, но и все места, где стыкуются стенки печи. Для этого приходится дополнительно поработать, подгоняя кирпичи, но потраченное время окупится. Перевязка получается надежной, а вся печь в целом – прочной.

В этой печи, как и в предыдущей конструкции, кирпич в местах стыка стенок распиливается от угла к середине, что позволяет получить надежную перевязку швов.

Приняв решение строить такую солидную печь, не стоит экономить на колосниках. Ставьте их по всей длине топки. Если в топке поставить всего один небольшой колосник, под ним быстро насыпается кучка золы, которая ухудшает тягу, и печь начинает чадить. Понятно, конечно, что это не очень большая проблема – выгреби золу и вновь топи печь. Но зачем лишние хлопоты? К тому же при одном маленьком колоснике дрова обычно горят вяло и неравномерно, частенько долго не прогорают. В данной печи горение будет активным, и оно равномерно распределено по всей длине топки.

Арочное перекрытие проемов выполняется по деревянным кружалам. Арку выкладывают обычно лишь на фасаде, а ниши за ней перекрывают по уголкам. В этой печке так перекрыты дровяник (с аркой по фасаду), основание под раковину и разделочный стол, который впоследствии будет облицован кафелем.

Для установки варочной плиты в кирпичах выбираются четверти таким образом, чтобы плита была заподлицо с поверхностью кладки.

Проем мангала также перекрыт аркой, а со стороны плиты установлена топочная дверца размерами 25 × 35 см для коптильной камеры. Дымоход в ней сначала идет шириной вполкирпича, но с восемнадцатого ряда (на котором стоит дверца) расширяется для удобства пользования камерой. В проеме в кладку встроен арматурный пруток, чтобы на него можно было повесить для копчения курицу, рыбу или кусок мяса. Начиная с двадцать пятого ряда дымоход коптильни объединяется с трубой мангала.

Дверцы крепятся в кладке проволокой, которую лучше заводить не в швы, а в специально просверленные в кирпиче отверстия. А еще лучше вместо проволоки использовать сварочные электроды, предварительно сбив с них обмазку.

Большая садовая печь с тайником

Главное достоинство этого сооружения (рис. 106) – многофункциональность. Печь имеет варочную плиту, на которой готовят первые и вторые блюда. Одновременно в другой нише, приспособленной для мангала, можно жарить шашлыки. В верхней части этой ниши устроена коптильня, в которой на крюках подвешивают рыбу и мясо для холодного или горячего приготовления. Режим зависит от интенсивности горения дров в нише. В верхней части варочной камеры над плитой предусмотрено вентиляционное отверстие, перекрываемое дверцей. Под мангалом расположен дровяник, а в массиве печи под и над плитой сделаны ниши и печурки для хранения мелкой кухонной утвари.

Рис. 106. Большая садовая печь

Поскольку эта печь не должна отапливать какое-либо помещение, дымоход плиты сделан прямым, что не только упрощает конструкцию очага, но и улучшает тягу. Дымоходы плиты и мангала независимы, что гарантирует устойчивую работу печи в любом из выбранных режимов. В теле печи сделана небольшая ниша, которую можно использовать в качестве тайника. Небольшим отверстием он связан с нишей мангала. Все эти детали печи видны на сечениях (рис. 107).

Рис. 107. Сечения печи:

1 – задвижка дымовая варочной плиты; 2 – задвижка коптильни; 3 – стальной стержень с крюками для подвешивания продуктов копчения; 4 – дверца вентиляционная; 5 – чугунная двухконфорочная варочная плита; 6 – колосник; 7 – стальные полосы и уголки; 8 – дверца топочная; 9 – дверца поддувальная; 10 – печурки; 11 – тайник; 12 – ниша для мангала и копчения; 13 – дровяник; 14 – ниша для печного инструмента

Для постройки большой садовой печи потребуются:

• кирпич красный М-200–900 шт.;

• кирпич шамотный Ш-8–80 шт.;

• задвижки дымовые 13 × 26 см – 2 шт.;

• плита двухконфорочная 41 × 71 см – 1 шт.;

• дверца топочная 21 × 25 см – 1 шт.;

• дверца поддувальная 13 × 13 см – 1 шт.;

• дверца вентиляционная 7 × 13 см – 1 шт.;

• решетка колосниковая 42 × 25 см – 1 шт.;

• полоса стальная 50 × 5 мм – 2,5 м;

• уголок стальной 50 × 50 × 5 мм – 7 м;

• стержень стальной – 1 м;

• глина, песок – по потребности

Возводят печь согласно порядовкам (рис. 108). Основной массив печи сделан из красного полнотелого кирпича, топка плиты частично обложена или целиком построена из шамотного кирпича. Арочные перемычки отверстий мангала, дровяника и варочной камеры делают внешний вид печи более привлекательным. Для защиты кладки от осадков над печью необходимо устроить навес.

Рис. 108. Порядовки кладки печи

Рис. 108. Порядовки кладки печи (продолжение)

Такая печь может стать украшением любого участка. По функциональности она отвечает всем требованиям сельского быта и может быть востребована не только на загородных дачах, но и на участках домов постоянного проживания.

Готовка в голландской духовке на гриле или на открытом огне

Голландская печь для приготовления пищи на открытом огне или барбекю - отличный способ насладиться жизнью на открытом воздухе. Вы можете использовать эти чугунные сковороды для чего угодно, от выпечки хлеба и пудингов до запеканок и рагу.

Что такое голландская духовка?

Как англичанин я не знал термина «голландская печь». По мере того, как я все больше исследовал мир барбекю, я начал читать больше о приготовлении в голландской печи, и моя реакция была приветливой...это просто чугунная сковорода.

И, по сути, именно это и есть. Конечно, это зависит от того, из какой части мира вы приехали, слово меняется, но горшок остается горшком.

• Английский - Запеканка
• Французский - Кокотт
• Испанский - Казуэла
• Нидерланды - Браадпан

• Славянский - Сач
• Африкаанс - Potjie
• Австралийский - Бедури

В мире барбекю кажется, что голландская печь это всеобъемлющий термин, и мой веб-сайт посвящен барбекю, так что это голландская печь.

Основы голландской печи

- это котелок с толстыми стенками, обычно чугунный, с плотно закрывающейся крышкой. Тем не менее, есть несколько вариаций по теме.

• У некоторых голландских печей есть маленькие ножки, чтобы они могли свободно стоять прямо над углями или тлеющими углями огня.
• У некоторых есть скоба, которая представляет собой дугообразную ручку из полукруглой проволоки, прикрепленную с обеих сторон горшка с проушинами. Это позволяет легко повесить над костром на штативе.
• В других есть плоская крышка с выступом, позволяющая размещать угли на кастрюле для постоянного нагрева.Кромка препятствует падению углей в рагу, когда вы снимаете крышку.
• Технически потджие имеет округлое основание, как у котла.

Нажмите здесь, чтобы искать голландские печи на Amazon

Какой бы дизайн вы ни выбрали, купить или уже имеете, целиком вас ждет новый проспект возможностей для приготовления пищи на открытом воздухе.

Рецепты приготовления в голландской духовке

Brunswick Stew - классика для остатков барбекю

Традиционная запеченная фасоль барбекю

Рецепт Keralan Lentil Daal - сладкий и слегка пряный

Вернуться домой

,

Коптильня для рыбы Малая сушилка Коптильня

Печь коптильни для рыбы Малая сушилка Коптильня

Описание коптильни

1. Фумигационная печь выполняет функции варки, сушки, копчения, окраски и т. Д. Он может готовить на пару и коптить различные продукты, такие как сушеные бобы, колбасы, ветчину, колбасы, колбасы, барбекю, а также различные курицы и утки, рыбные продукты, яйца, сыр, мясо и т. Д. 2. Использование компьютерной платы управления, высокая степень автоматизации. 3. С электрическим нагревом или нагревом паром (приготовление пищи), горячим воздухом (сушка или выпечка), копчением, вытяжкой и другими функциями. Можно свободно комбинировать в соответствии с требованиями пользователя для достижения разнообразных технологий обработки. 4. Дымовая печь для нагрева пара, обычно применима к котлу или конфигурации пользователей парогенератора. 5. Используется двухслойная конструкция из нержавеющей стали, а сверхтолстый промежуточный слой заполняется изоляционным материалом для снижения потребления энергии. 6. Параметры процесса (время, температура и т. Д.) Могут быть свободно установлены в соответствии с требованиями процесса для обеспечения точности. 7. Когда работа закончена или машина выходит из строя во время работы, она имеет функцию автоматической сигнализации. 8.Предусмотрены два или четыре датчика температуры.

Производительность коптильни

1. Хорошее качество и эффект окраски продукта. 2. Стабильная производительность продукта. 3. В соответствии с характеристиками пищевой промышленности Китая. 4.Подходит для использования в лабораториях и на мясоперерабатывающих предприятиях, это идеальный энергосберегающий и экологически чистый продукт.

Технические характеристики коптильного аппарата

DV

Модель	Вместимость кг Мощность (кВт)	Размер (мм)	Размер тележки (мм) 03	30-50	15.75 кВт	1900 * 1050 * 1650	800 * 655 * 900
DV-50	50-70	16,5 кВт	1950	900 * 820 * 1060
DV-100	100-150	18 кВт	2190 * 1200 * 2100	950 * 8
DV- 150	150-200	19 кВт	2170 * 1220 * 2400	970 * 970 * 1400
DV-250 250-300	25 кВт	2380 * 1150 * 2900	1090 * 1050 * 1670
DV-500	500-600		500-600			072	2380 * 2360 * 2900	1030 * 970 * 1960
DV-1000	1000-1500	79.5кВт	4400 * 2310 * 3150	1050 * 1070 * 1930

Фото коптильной машины

002

продукты копчения

Если вы заинтересованы в нашей машине, пожалуйста, свяжитесь с г-жой Софи

Телефон: 0086-18236784299

Электронная почта: davomachine.ком

000

000

000

000

000

,

• Композиции из цветов своими руками в корзине: изготовление, типы и варианты, доходность в цветочном бизнесе — Flowerindustry.ru
• Ремонт малогабаритной ванной в фото: 90+ идей дизайна маленькой ванной комнаты с фото
• Какие цвета сочетаются с фисташковым в интерьере: Фисташковый цвет в интерьере и его сочетания с другими цветами
• Облицовка печей плиткой фото: 125 фото интересных проектов и методы их релизации
• Сделать светильник из дерева своими руками: Светильники из дерева своими руками (люстра, бра, лампа, торшер, абажур): схемы, чертежи
• Стили артов: Виды и стили стрит-арт — Направления уличного искусства

No related posts.
