Функциональные способности домовых вытяжных вентиляционных каналов практически всегда оставляли желать лучшего. Они не справлялись со своей основной задачей – вытягиванием из помещения кухни отработанного воздуха и неприятных запахов. Именно поэтому впоследствии были изобретены такие полезные и необходимые устройства, как вытяжки, которые действовали намного эффективнее каналов. Собираясь монтировать новое кухонное оборудование, многие задумываются, на какой высоте вешать вытяжку? А это имеет значение. От высоты, на которой будет закреплено устройство, зачастую зависят производительность и качество его эксплуатации.
Конструкция стандартной вытяжки
Точнее представлять расположение вытяжки можно, если хотя бы немного разбираться в ее устройстве. Стандартная вытяжка состоит из следующих элементов:
- Стальной корпус;
- Двигатель;
- Крыльчатка двигателя;
- Фильтр;
- Устройство управления.
Стандартная высота установки вытяжки
Можно выставлять режимы для работы вытяжки. Их всего два – фильтрация (рециркуляция) и вывод воздуха в канал вентиляции.
к содержанию ↑
Типы вытяжек
Существуют четыре основных типа кухонных вытяжных шкафов:
- Настенные вытяжные шкафы;
- Островные вытяжки;
- Встраиваемые конструкции;
- Настольные устройства.
Первый тип имеет вид зонта с трубой, который закрепляют на стене там, где его хорошо видно. Поэтому дизайн его должен подходить к интерьеру кухни. Внешне он очень напоминают дымоход от камина.
Устройства островного типа чаще всего крепят к потолку. Их применяют в том случае, если интерьер кухни продуман так, что плита находится по центру помещения. Данная модель работает только в одном режиме, по принципу отвода воздуха.
Встраиваемые приборы помещают внутрь шкафов. Они скрыты от глаз, поэтому их можно не отделывать слишком тщательно. Их технические характеристики не хуже, чем у других моделей, но стоят они немного дешевле.
Расчёты высоты установки вытяжки
Настольные конструкции встраивают в саму варочную панель. Они выглядят как еще одна секция панели. Из-за того, что данная модель находится в непосредственной близости от источника грязного воздуха, качество очистки обычно на высоте.
к содержанию ↑

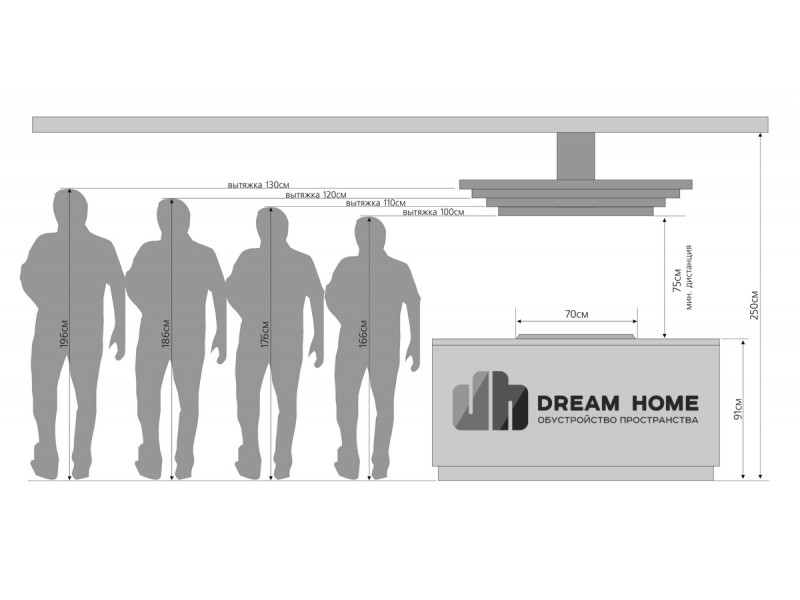

Как определить высоту крепления вытяжки
Очень часто для того, чтобы определить оптимальную высоту крепления вытяжки, достаточно заглянуть в инструкцию к данной модели устройства. Обычно указывается не определенное расстояние, а диапазон, в пределах которого и должно помещаться вытяжное оборудование для кухни.
При этом следует учитывать такие немаловажные факты, как рост хозяйки квартиры и особенности интерьера кухни. Но даже, в случае утери инструкции, есть другой выход. Существуют стандарты, благодаря которым можно более четко определиться с тем, на какой высоте должна помещаться кухонная вытяжка над варочной панелью, либо плитой.
Нужно учитывать тип варочной поверхности, для каждого типа существуют свои мерки. Итак, на какой высоте рекомендуется вешать вытяжку:
- Над газовой плитой ее размещают на высоте 75-85 см,
- Над электроплитами – на высоте 65-75 см.
Если вы выбрали наклонную модель, то расстояние от ее нижней части до варочной поверхности должно составлять примерно 55-65 см для газовых плит, и около 35-45 см – для электроплит.
Высота может меняться, но только в пределах указанных 10 см, а также в зависимости от мощности конкретной модели и ее технических характеристик. Не стоит пренебрегать данными ограничениями, от этих показателей зависит не только качество работы техники, но и безопасность работы, в частности пожарная безопасность.
к содержанию ↑
Основные правила установки вытяжки
Более качественная работа устройства возможна только при условии, что вытяжка полностью покрывает поверхность плиты. В этом случае, загрязненный воздух будет практически полностью поглощаться, а его утечка будет минимальной. Это основная причина, почему покупатели предпочитают модели с более широким зонтом, от 60 до 90 см. Этот размер соответствует размеру стандартной плиты или панели.
Высота размещения вытяжного зонта определяется в соответствии с эргономическими правилами и нормами пожарной безопасности. Чем меньше расстояние от зонта до варочной панели, тем лучше будут поглощаться кухонные испарения и плохие запахи. Но в то же время, высота не должна быть слишком малой, иначе высок риск возникновения повреждения системы вентиляции. Это может произойти по причине перегрева или даже возгорания жирной пленки, которая образуется на поверхности фильтра.
Поэтому из соображений безопасности минимальное расстояние от плиты до зонта должно быть около 50-65 см. Значения могут незначительно колебаться. Часто оптимальная высота монтажа вытяжки указана в техпаспорте. Из соображений эргономики она должна располагаться так, чтобы не мешать готовить пищу.
Параметры для установки вытяжки по высоте
к содержанию ↑
Варианты монтажа вытяжки
Существует несколько способов монтажа. Первый предполагает размещение вытяжного устройства внутри подвесного шкафа, у которого отсутствует дно. К центральной полке крепят вытяжное устройство. В этой же полке, а также в потолке шкафа проделывают отверстия для вывода шланга.
Один из концов шланга прикрепляют к вытяжке, а другой просовывают в отверстия и выводят в вентиляционный канал. В режиме фильтрации шланг обрезают при выходе из дыры в потолке шкафчика.
Встроенный тип вытяжки монтируется по схеме, которая представлена в инструкции к ней. Модель рассчитана на установку в короб, либо в подвесной шкафчик.
к содержанию ↑
Вытяжка, прикрепленная к днищу шкафа
В днище кухонного шкафчика, а также в потолочной полке проделывают отверстие под шланг. Для осуществления отвода в вентиляцию шланг подводят к самому отверстию вентиляционной отдушины.
Для режима фильтрации его обрезают при выходе из отверстия потолочной полки шкафа. Вытяжку прячут за панелью, материалом для нее является материал идентичный тому, из которого сделаны дверцы шкафа.
к содержанию ↑
Монтаж вытяжки в подвесном шкафу
В днище шкафа проделывают отверстие, размер которого соответствует размеру кухонной вытяжки. Остров вытяжки прячут в шкафчик. Крепление осуществляется при помощи отверстий в нижней кромке, при помощи которых вытяжку прикручивают к дну шкафчика.
Кухонная вытяжка установлена правильно
В полке, расположенной посередине шкафа, а также в потолке проделывают отверстия для прохода шланга, один край которого крепят к вытяжке, а другой – просовывают в отверстие в центральной полке и потолке. В режиме, когда воздух выводится в вентиляционную отдушину, шланг проводят в него, а в режиме фильтрации наоборот обрезают около выхода из отверстия.
к содержанию ↑
Правила установки вытяжки с воздуховодом
Данный тип установки предусматривает воздуховод большего диаметра и без сгибов. Воздуховоды должны быть изготовлены из фольги с большей толщиной, тонкая фольга будет шелестеть при движениях воздуха. А ПВХ короба более гибкие, их использование еще более выгодно. Лучше, если их форма будет круглой и без изгибов. Они имеют отличную шумоизоляцию и не сопротивляются воздуху.
Ни в коем случае не сужайте проход для воздуха, не цепляйте переходники, которые будут его задерживать. Необходимый объем воздуха должен проходить за определенный промежуток времени. В случае, если на пути будут встречаться препятствия и узкие участки, двигатель вытяжки будет прибавлять обороты. Из-за этого он больше изнашивается, в воздуховоде создается лишний шум.
Подключая вытяжку к шахте вентиляции, для преодоления этих препятствий используют режим фильтрации. Для того чтобы грязный воздух более эффективно покидал кухонное помещение, существует крайний способ – это проделать сквозное отверстие в стене над поверхностью вытяжки.
Красиво декорировать такое устройство можно при помощи поливинилхлоридных коробов. Замаскировать гибкий воздуховод можно при помощи такого короба из гипсокартона.
К сожалению, люди не всегда помнят о том, что вытяжные шкафы также нуждаются в чистке, поэтому на них скапливается жир и пыль. В случае если высота при установке вытяжки не достигает 80 см, то может произойти возгорание фильтра от открытого пламени печи.
В любом случае бытовой вытяжке в целях безопасности нужно обеспечить хорошее заземление. Из-за постоянных скачков напряжения в сети, может перегореть ее двигатель, либо электронный управляющий блок. Еще одна проблема – из-за нагревания может произойти спонтанное включение вытяжного оборудования. Большинство людей все же решаются на приобретение современной вытяжки, которая становится одним из важнейших устройств на кухне, избавляющим пространство от неприятных запахов и угара.
На какой высоте устанавливать вытяжку над плитой?
- org/ListItem»>Главная
- Комнаты
- Кухня и столовая
Для того, чтобы вытяжка справлялась со своими обязанностями, она должна не только соответствовать кубатуре помещения по мощности, очень важна также высота установки вытяжки над плитой.
0
Смотреть фотогалерею
… фото
- Высота установки прямой вытяжки над плитой
- Высота установки наклонной вытяжки над плитой
- Почему важно придерживаться высот установки?
- Установка розетки для вытяжки
Главный вопрос — на какой высоте устанавливать вытяжку, чтобы обеспечить ее максимальную эффективность? Ведь, если она будет тянуть “вполсилы”, на предметах обстановки, декора, на шторах и других текстильных элементах будет по-прежнему скапливаться жировой налет. Оседает он также на потолках и стенах, и на полах.
Рекомендации по высоте установки даются производителем и отражены в инструкции, поэтому очень важно прочить ее перед тем, как приступать к монтажу. Обычно указывается некоторый диапазон значений, который подходит к конкретной модели. Только при соблюдении этих значений вытяжка действительно справится с очисткой воздуха.
К сожалению, далеко не всегда удается получить инструкцию — эти полезные брошюры часто теряются, либо рвутся при упаковке, и прочитать необходимое не получается. Поэтому полезно знать, на какой высоте устанавливать вытяжку рекомендуют специалисты. Эта высота зависит, прежде всего, от того, какая плита установлена в вашей кухне.
Высота установки прямой вытяжки над плитой
- Для газовых плит высота расположения вытяжки над рабочей поверхностью должна находиться в диапазоне от 75 до 85 см.
- Для электрических или индукционных плит высота установки может быть меньше — от 65 до 75 см.
Высота установки наклонной вытяжки над плитой
В последнее время широкое распространение получили наклонные вытяжки. Они более эстетичны, и лучше вписываются в современные стили интерьера. Для них высота установки несколько меньше:
- для газовых плит — 55-65 см,
- для электрических и индукционных плит — 35-45 см.
Почему важно придерживаться высот установки?
Устанавливать вытяжку на высоте, рекомендованной производителем, очень важно — только в этом случае она будет работать долго и эффективно очищать воздух от гари и капель жира, образующихся во время приготовления пищи.
Установка на меньшей высоте может привести к пожару, будет мешать приготовлению еды и не эстетично выглядит. Слишком большая высота не позволит улавливать все загрязнения, поступающие в воздух, и коэффициент полезного действия вытяжки снизится.
Установка розетки для вытяжки
От высоты установки вытяжки над плитой зависит расположение розетки, куда она будет подключаться. Обычно розетку монтируют непосредственно над вытяжкой. Неплохой вариант — закрепить розетку выше линии навесных шкафов примерно на 10-30 см. При этом не забудьте сместить отверстие под розетку на 20 см в сторону от оси симметрии вытяжки, поскольку по центру проходит вытяжной канал.
Теперь у нас есть Телеграм-канал!
Подписаться
Смотрите самые красивые идеи и полезные советы у себя в ленте
Оцените статью: Рейтинг: 4/5 Оценок: 375Какая оптимальная высота для вытяжки? —
Кухонная вытяжка
Убедитесь, что ваша вытяжка установлена на оптимальной высоте, что очень важно для устранения любых неприятных запахов. В идеале, вытяжку должен установить высококвалифицированный профессионал, но вы можете приступить к этому самостоятельно, если обладаете необходимыми навыками самостоятельной работы. Выбор определенной высоты вытяжки – очень деликатный и сложный процесс. Высота зависит от нескольких факторов, таких как конкретная вытяжка, которую вы хотите приобрести, и высота потолка на вашей кухне. В этой статье рассматривается оптимальная высота вытяжки на основе различных элементов, которые вы должны учитывать.
- кубических футов в минуту
Параметром, используемым для измерения мощности вытяжки, является кубический фут в минуту. Высота и расположение вытяжки очень важны для поддержания ее производительности.
Поэтому очень важно учитывать этот фактор, так как он помогает выбрать наиболее подходящую высоту вытяжки. Его можно установить дальше для мощных моделей и ближе для менее мощных моделей. Стоит отметить, что если вытяжка расположена очень высоко, удаление кухонных загрязнителей может быть затруднено.
- Высота варочной панели
Обычно этим пренебрегают, но оптимальная высота вытяжки не может быть определена или оценена без учета высоты варочной панели. Измерение высоты от пола до верха варочной панели очень необходимо, чтобы гарантировать, что никто не поранится об углы вытяжки.
- Люди, использующие капюшон
Это также всегда принимается во внимание при определении оптимальной высоты капюшона. Некоторые люди могут предпочесть, чтобы он был выше, а некоторые относительно ниже в зависимости от их роста. С вашей стороны будет разумно позаботиться о том, чтобы вытяжка не мешала и не мешала вам во время приготовления пищи.
- Планировка кухни
Это влечет за собой рассмотрение количества места, которое вы имеете в своем распоряжении. Он информирует о высоте вытяжки. Поэтому вы должны учитывать то же самое, убедившись, что вытяжка стратегически расположена на наиболее предпочтительной высоте, сохраняя при этом кухонные шкафы и другие кухонные планировки.
Какая идеальная высота для вытяжки?
Производители указывают конкретную высоту вытяжки в прилагаемых к ней инструкциях. После приобретения вытяжки вы должны установить ее на высоте от 20 до 24 дюймов над варочной панелью. Однако, если он размещается над газовой плитой, расстояние должно быть примерно от 25 до 30 дюймов, если не указано иное. Не следует устанавливать его ниже предусмотренной минимальной высоты, так как это диктуется очень многими тестами на безопасность. Вы также не должны превышать верхний предел, так как это может повлиять на работу вашей вытяжки.
Высота вытяжки очень важна, так как в варочной панели присутствует пламя. Если вытяжка установлена на неправильной высоте и окажется слишком близко к варочной панели, она потенциально может загореться, что приведет к непредвиденным потерям. Однако, если вы используете электрическую варочную панель, пламя не возникает, следовательно, высота и расстояние могут быть значительно меньше.
- Руководство
Все вышеперечисленное является средними и оценочными. Поэтому всегда разумно обращаться к руководству по эксплуатации вытяжки только для того, чтобы подтвердить соответствующую высоту или расстояние между вытяжкой и варочной панелью.
Это делается для того, чтобы она не висела слишком низко или слишком высоко. В конечном итоге это гарантирует, что он сможет работать оптимально и с максимальной эффективностью, как это было задумано разработчиками.Если вы хотите установить на кухне вытяжку, вам следует обратить внимание на один важный фактор — оптимальную высоту. Принимая это решение, вы должны учитывать несколько факторов, таких как количество кубических футов в минуту, высоту варочной панели и людей, использующих вытяжку. Рассмотрение этих вещей должно помочь вам с уверенностью выбрать наиболее подходящую высоту для вытяжки. Если вы все еще не уверены, какую вытяжку выбрать, подумайте о том, чтобы проконсультироваться со специалистом по вытяжке, прежде чем принять окончательное решение, касающееся вашего проекта кухни. Высота вытяжки может показаться незначительной, но ее неправильный выбор может привести к плачевным последствиям.
Если у вас есть какие-либо вопросы или вы хотите записаться на прием, пожалуйста, свяжитесь с нами сегодня!
Расстояние от вершины диапазона до вытяжки | На главную Руководства
Автор: Jann Seal Обновлено 13 июля 2021 г.
Великолепная вытяжка с медным фасадом — центр вашей кухни; он сразу привлекает внимание своим поразительным присутствием. Помимо того, что он служит произведением искусства, у него есть цель, особенно на оживленной кухне. Все вытяжки, независимо от размера, формы, материалов или стоимости, должны соответствовать определенным стандартам, если их вытяжные вентиляторы должны работать эффективно и безопасно. При определении расстояния от варочной панели до вытяжки необходимо учитывать несколько факторов. Используйте руководство по эксплуатации вытяжки в качестве первого справочного материала, так как расстояние зависит от производителя.
Выбор подходящей вытяжки
Высота и ширина вашей вытяжки определяют размер необходимой вам вытяжки. Размеры вытяжки должны соответствовать ширине вашей плиты. Шире — это нормально, но более узкий размер делает вентилятор вытяжки менее эффективным при удалении паров с варочной панели. Выбор вентилируемой или безвентиляционной вытяжки зависит от конструкции вашей кухни, но и то, и другое помогает защитить кухню от диоксида азота, который выбрасывается в воздух при приготовлении пищи.
Мощность вентилятора вытяжки определяется в «кубических футах в минуту» — насколько сильно он перемещает воздух, согласно Home Inspector Secrets. Это стандартный рейтинг, на который ориентируются производители. Диапазон CFM от 150 до 600 и более. Институт домашней вентиляции, некоммерческая ассоциация производителей вентиляционных систем, выпускает брошюру о рекомендуемых покупках и установке вытяжек, в которых рассматривается эффективность как «у стены», так и «отдельно стоящих».
Высота вытяжки над плитой
Высота варочной панели, рост людей, использующих плиту, высота потолка над варочной панелью и наличие шкафов над вытяжкой — все это помогает определить идеальную высоту вытяжки. Если у вас электрическая плита, большинство производителей рекомендуют устанавливать вытяжку на высоте от 20 до 24 дюймов над варочной панелью. Однако для газовых плит или варочных панелей требуется от 25 до 30 дюймов. Установите вытяжку чуть ниже, и это может привести к пожару. А если установить выше — газовую или электрическую — это может снизить эффективность вытяжки, по словам Rangecraft.
Большинство диапазонов имеют ширину 30 дюймов; поэтому подойдет 30-дюймовый капюшон. Убедитесь, что CFM составляет как минимум 100, потому что идеальное значение CFM равно 250. Для 36-дюймового диапазона требуется 36-дюймовая вытяжка с рекомендуемым CFM 300. А 48-дюймовый диапазон лучше всего работает с диапазоном 400 CFM. капот.
Приготовление на газу
Современные газовые плиты обеспечивают мощную подачу газа, которая измеряется в БТЕ или британских термальных единицах. Это измерение тепла, которое производит ваш прибор. Хотя это измерение чаще используется для описания газовых грилей, внутренние газовые плиты также могут похвастаться очень высокими значениями BTU, хотя бы для того, чтобы произвести впечатление. БТЕ также влияют на размер и размещение вашей вытяжки. Если ваша газовая плита производит в общей сложности 56 000 БТЕ, эксперты рекомендуют вытяжку мощностью не менее 560 кубических футов в минуту.
