Металлические лестницы на второй этаж винтовые: Винтовая лестница своими руками из металла

Содержание

Винтовая лестница своими руками из металла

Как сделать винтовую лестницу на второй этаж своими руками: деревянную и металлическую

В частном строительстве для подъема на второй этаж нередко возводятся винтовые конструкции, они весьма компактны и способны преобразить даже самый скромный интерьер. А главное — собирается винтовая лестница своими руками совсем не сложно и вполне по силам каждому. Для этого нужно лишь знать особенности проектирования подобных конструкций, а освоить методику монтажа не составит труда.

Особенности винтовой лестницы

Перед тем как сделать винтовую лестницу самому необходимо рассмотреть основные аспекты, связанные с особенностями этой конструкции. Так, например, существует целый ряд отличий подобных изделий.

В первую очередь ступени располагаются спиралью, позволяя разместить лестницу более компактно. Однако за счет этого подъем и спуск становятся не такими удобными. Лестница может иметь лишь небольшое закругление, а может простираться высоко вверх, чередуя витки.

Если рассматривать проект винтовой лестницы. сверху она похожа на цветок с лепестками, которые располагаются таким образом, чтобы слегка заходить друг за друга.

Независимо от того, говорим мы о металлической винтовой лестнице или деревянной, покупной модели или сделанной своими руками, все элементы имеют схожую проектировку. Центральной частью такой конструкции является опора, выполняющая роль направляющей оси. Именно к ней крепятся ступени. Они, в свою очередь, также кардинально отличаются от ступеней обычных маршей, так как практически каждая из них является забежной. Это отражается в методике проведения расчетов.

Основным конструктивным элементом винтовой лестницы является центральная ось

Преимущества и недостатки

Так как вы планируете сделать винтовую лестницу на второй этаж, предварительно следует взвесить все за и против, потому что, несмотря на свои достоинства, эта модель имеет и ряд недостатков, которые в некоторых случаях могут показаться вполне существенными.

Преимущества винтовой конструкции:

  • Компактность. По сравнению с маршевой лестницей занимает минимум места, при этом передвигаться по ней удобнее, чем по раскладным или приставным моделям.
  • Декоративность. Винтовой подъем на этаж выглядит очень эффектно, особенно если использовать плавные переходы и мягкие закругления.
  • Бюджетность. Построить винтовую лестницу самому гораздо проще и дешевле, на неё требуется меньше материалов.

Недостатки винтовых лестниц:

  • Затруднение в подъеме грузов. Из-за поворотов и ограниченного пространства перенос габаритных предметов становится весьма затруднительным.
  • Меньшее удобство. Передвигаться, особенно вниз, по винтовой конструкции сложнее. Если не соблюдать правила проектирования, страдает не только комфортабельность, но и безопасность.

Главным преимуществом винтовой конструкции является её компактность

Используемые материалы

Для того чтобы у вас получилась прочная и эстетичная конструкция, необходимо подобрать подходящие материалы. Изготавливается винтовая лестница своими руками в основном из дерева или металла, чаще всего можно встретить следующие варианты:

  • деревянная лестница;
  • металлическая сварная;
  • металлическая кованая;
  • комбинированная.

В первом случае используется исключительно дерево. В качестве опоры может служить балка с сечением не менее 100 мм. Желательно зафиксировать дополнительно ступени на пристеновых косоурах. Для металлической конструкции могут использоваться швеллеры или трубы, а также уголки или листовой металл для крепления ступеней. В случае когда создается лишь каркас из металла, для ступеней можно использовать дерево или накладки из МДФ. Вполне неплохо выглядит сочетание МДФ с нержавейкой. Для перил при этом лучшим вариантом будет пластик, так как ему можно легко придать гнутую форму. Самыми декоративными считаются кованые конструкции, однако их стоимость довольно высока.

Можно также использовать уже готовые модульные изделия. В таком случае у вас будет набор металлических секций и готовых деревянных ступеней, которые нужно закрепить на опорные трубы и подвести под вход на этаж.

Разновидности винтовых лестниц по материалам изготовления: деревянная, металлическая, кованная, комбинированная

Расчеты проекта

Самая сложная часть работ — это, пожалуй, разработка проекта, а именно чертежи. От правильности выполнения расчетов зависят комфорт и безопасность при использовании конструкции. Винтовая лестница своими руками прорабатывается в несколько этапов.

Для начала необходимо определить доступную под строительство площадь и подготовить чертежи. Люк на второй этаж не может быть меньше 2 квадратных метров, к входу должен быть обеспечен свободный подход. Затем следует продумать количество ступеней и их расположение. Зачастую винтовые проекты лишены подступенков, поэтому можно сделать небольшое захождение ступеней друг на друга в их зауженной части. При этом важно соблюдать комфортный шаг, чтобы человеку было удобно спускаться, не цепляясь пятками за верхнюю ступеньку. Обычно достаточно 11–13 ступеней для полноценного подъема.

Градус уклона может быть увеличен до 45 градусов. Обязательно продумайте чертежи для расположения поручней. Так как используемая площадь ступени сокращается за счет метода их крепления и специфики расположения, нужно увеличить минимальную ширину лестницы. Для стандартных винтовых конструкций она должна быть не менее 120 см.

Основные данные и формулы для расчета винтовой лестницы со схематическим изображением конструкции

Установка опоры

Первое, что необходимо будет сделать, — установить опорные стойки. Так как сделать винтовую лестницу предстоит своими руками, в случае сооружения металлического каркаса необходимо обладать навыками сварочных работ. Деревянную же стойку нужно фиксировать анкерными болтами.

В большинстве случаев своими руками возводится комбинированная винтовая лестница из дерева и металла. Предварительно нужно обозначить места крепления ступеней чертежах. Необходимо обеспечить достаточное удаление опоры от стены, чтобы ничто не мешало строительству в дальнейшем.

Если же для подъема на этаж винтовая лестница изготавливается только из дерева, дополнительно нужно обустроить боковую фиксацию ступеней.

Для этого можно своими руками выпилить косоуры и закрепить их на стене и вспомогательных балках. В таком случае конструкция будет похожа на обычную маршевую лестницу с забежными ступенями, но при этом поворот получится более крутым.

Способ крепления опоры для деревянной винтовой лестницы

Монтаж ступеней

Чтобы по лестнице было удобно передвигаться на этаж, нужно правильно расположить на оси ступени. Обычно для них приваривают каркас, точно подогнанный под конечную форму. Лучше всего для него использовать уголки. Также можно упростить ситуацию и наварить опору в виде прямой пластины. Можно сварить между собой два уголковых профиля из металла в виде перевернутой Т-образной подставки. На неё в дальнейшем крепятся деревянные или металлические ступени. Благодаря такому каркасу остается возможность корректировать размер ступеней.

Деревянная винтовая лестница, сделанная своими руками, может иметь крепления для ступеней на оси, стене, а также посредством использования больцев, если скомбинировать её с нержавейкой.

Схема крепления ступеней на оси

Ограждения и перила

Завершающий этап — крепление ограждений. Для винтовых лестниц это не только способ обезопасить менее удобное перемещение на этаж, но еще и дополнительный способ украсить конструкцию. Самый распространенный вариант — использование тонких трубок из металла. Особенно эффектно смотрится подобное ограждение, если его сочетать с коваными вставками и гнутыми деревянными перилами.

Разметка и схема монтажа стоек перил

При отделке конструкции деревом уместнее монтировать деревянные балясины. Основная трудность может постичь вас при попытке создать непрерывные закругленные перила. В принципе из дерева можно сделать гнутые изделия, но для этого придется долго вымачивать его и сушить особым способом. Лучше использовать имитацию древесины, а именно изделия из ПВХ.

Теперь вы знаете основы того, как построить классическую винтовую лестницу на второй этаж своими руками. Более точные расчеты и методы монтажа выясняются индивидуально для каждого проекта.

Винтовая лестница из металла своими руками, чертежи

Элегантные и изящные металлические конструкции, винтовые лестницы, привлекают по нескольким причинам. Однако, простота их изготовления и относительно невысокая стоимость удачно дополняют положительные качества лестницы. К тому же компактность, с которой можно выполнить конструкцию, позволит разместить ее даже на самой зажатой площади. Если в планах по строительству или переоборудованию дачи или дома винтовой лестницы и не было, то стоит присмотреться к ней внимательнее. Она может не только украсить дом, но сделать его функциональнее.

Лестница винтовая на второй этаж, преимущества конструкции

Компактная конструкция винтовой лестницы позволит решить те задачи, которые были недоступны другим конструкциям лестниц, а также в сочетании с металлом, они дают несомненный выигрыш, а именно:

1. Компактность. Лестница винтовой конструкции имеет совсем небольшие размеры благодаря одной единственной опоре, вокруг которой располагаются все ее конструктивные элементы.

Для того, чтобы полноценно пользоваться винтовой лестницей можно выделить не более полутора квадратных метров площади. Это в несколько раз меньше, если сравнивать с традиционными конструкциями.

2. Доступность. Винтовые лестницы цены на которые обусловлены только затратами на материал и изготовления в заводских условиях или условиях мастерских, гораздо ниже маршевых конструкций, поскольку все детали конструкции могут быть унифицированы и не требовать подгонки по месту.

3. Простота монтажа и изготовления. Принцип изготовления металлических винтовых лестниц прост, нужно просто обладать определенными базовыми умениями и владеть элементарным инструментом, чтобы была изготовлена винтовая лестница своими руками из металла Чертежи и схемы также совсем не сложные доступны для понимания и прочтения без какой-либо подготовки.

4. Функциональность. Винтовая лестница, кроме того, что может стать основным средством подъема на второй этаж, может быть использована, как дополнительный способ, благодаря маленьким размерам и существовать наряду с маршевыми лестницами.

Тем не менее, многие указывают и на некоторые недостатки, которые есть у винтовой металлической лестницы. Как правило, предметами нападок становятся ступени — не всегда удается выполнить их с достаточной шириной. Иногда она может стать источником повышенной опасности, особенно, если говорить о пожилых людях.

Виды винтовых лестниц из металла

Поскольку лестницу можно изготовить разными способами, то и характеристики, в том числе, динамическую нагрузку, лестница будет выдерживать разную. Все зависит от металла, из которого изготовлена конструкция. И, конечно, технология. А она может быть разной:

  • кованая винтовая лестница;
  • литая конструкция;
  • сварная конструкция.

Конечно, это не означает, что лестница отливается по месту установки, это означает способ изготовления конструктивных элементов. Самые простые в установке — сварные конструкции, поскольку они гибче в выборе как линейных параметров, так и нагрузочных характеристик, поэтому практически все лестницы, которые изготавливаются самостоятельно, выполняются при помощи сварки.

Конструкция и чертежи винтовых лестниц

Проектирование винтовых лестниц — дело довольно сложное, поэтому при изготовлении стоит воспользоваться готовыми чертежами. Это обусловлено массой как справочных, так и локальных данных, которые необходимо использовать для расчета, поэтому применение и адаптация готового чертежа — идеальный вариант. При разработке чертежей принимается во внимание не только основные показатели, привязанные к особенностям строения, такие, как:

  • площадь, выделяемая под устройство лестницы;
  • прочность материала изготовления, поскольку металлы могут иметь разные прочностные показатели, зависящие как от состава, так и от толщины, метода сварки, и т. д.;
  • высоты, на которую нужно обеспечивать подъем;
  • уровень комфорта пользования лестницей.

Основной же показатель, который определяет функциональность конструкции — это ширина ступени, поэтому по всем стандартам она должна быть не менее 35 см в самом широком месте. Учитывая тот факт, что ступень в винтовой лестнице не прямоугольная, а трапециевидная, то принимают среднюю ширину по центру ступени, равной 20 см.

Винтовая лестница эконом в частном доме, дизайн и перила

Самые простые лестницы, которые можно успешно собрать своими руками и использовать как на даче, так и в большом коттедже — сварные простые конструкции эконом-класса. Как правило, такие лестницы собираются вокруг основного столба, который жестко закреплен в лестничном проеме. Такая конструкция собирается из готовых элементов, а сами элементы могут быть заготовлены и сделаны в удобных условиях, а при монтаже конструкции достаточно будет собрать их воедино. Несколько таких конструкций мы представили на фото.

Самый простой вариант — сборный столб, который формируется по мере укрепления ступеней, а дизайн перил и силовых элементов определяется по выбору хозяина, здесь выбор чрезвычайно велик. Таким образом, за совсем небольшие деньги и своими руками можно выполнить простую винтовую лестницу для дачи, которая тем не менее, будет отвечать всем параметрам безопасности и комфорта.

Как самому сделать винтовую лестницу из металла

Металлическая лестница по типу конструкции может быть:

Прямые лестничные марши более удобные и просторные, их легче проектировать и устанавливать, но при этом они занимают много места.

Винтовая лестница из металла обладает более компактной, но сложной конструкцией, что влечет за собой как положительные, так и отрицательные нюансы. Например, на лестничном марше с трудом разминуться два человека. А занести по ней диван или другую габаритную фурнитуру, практически, невозможно. Зато изделие может встать на минимальной площади и отлично подойдет для подъема на чердак, цокольный этаж или другое не сильно востребованное помещение. Эти особенности надо учитывать, выбирая тип лестницы.

Отличным решением может стать квадратная винтовая лестница, которая является синергией обеих конструкций и обладает лучшими сторонами каждой из них.

Металлические винтовые лестницы

Изготовление металлических лестниц предполагает использование разных техник по обработке металла:

Первые две сложны в освоении и нам не подходят, а вот овладеть навыками сварочных работ можно за достаточно короткое время. Читайте дальше и Вы узнаете как сварить металлическую лестницу.

Выбираем металл

Теперь давайте определимся какой именно металл лучше использовать. Очень популярны чугунные винтовые лестницы, которые обязательно станут настоящим украшением дома. Такие изделия прочны, надежны, добротны и при этом красивы. Единственными, но решающими недостатками являются дороговизна и сложность производства.

Поэтому для изготовления винтовой лестницы мы будем использовать сталь — более дешевый и практичный материал. Есть еще алюминий, но он, как правило, применяется для производства комплектующих, например, перил. Для несущих элементов он не подходит.

Выбираем конструкцию

В зависимости от устройства несущего элемента, изделие может монтироваться:

  • на косоурах . Ступеньки укладываются сверху на несущую балку и укрепляются на ней. Торцы ступеней остаются открытыми;
  • на тетивах . Ступени крепятся на внутренней стороне несущих балок, торцы ступенек не видны.
  • на больцах. Возможны два варианта, первый, когда несущая балка отсутствует, а ступени закрепляются на стене при помощи специальных болтов. И второй, когда изогнутая лестница имеет центральную опору, а ступеньки крепятся между собой больцами.

Проектирование винтовых лестниц

Расчет винтовой лестницы должен проводится с упором на удобство и безопасность эксплуатации. Для чего необходимо изучить все размеры, нормы, ограничения и предъявляемые требования (ГОСТ и СНиП).

  • Н – высота подъема – расстояние между полом первого этажа и полом второго этажа;
  • Н1 — расстояние между витками, то есть, расстояние между ступенью, на которой Вы стоите, и той, что над Вами. Должно быть не менее 2 м, иначе, Вы будете цепляться головой за верхние ступеньки;
  • h – высота подступенка. Чтобы передвигаться по лестничному маршу было удобно, h должна находиться в пределах от 15 до 19см.
  • h1 – глубина проступи. Для главных лестниц это значение находится в пределах от 25 до 30 см, для служебных может быть несколько уменьшена. Слишком маленькая глубина проступи может стать причиной того, что нога соскользнет со ступеньки при движении вниз.

Требования к лестницам и площадкам

Требования и нормы, предъявляемые к конструкции винтовой лестницы, основаны на ГОСТ и СНиП.

  • размеры проступи и подступенка могут изменяться в указанных пределах, но всегда должно выполняться соотношение: 2h + hо = 60..65 см ;
  • возле центрального столба глубина проступи не должна быть меньше 10 см;
  • если ширина лестницы больше 1,5 м необходимо установить дополнительный центральный косоур;
  • ширина ступени не должна быть меньше 90 см;
  • размер лестничного проема должен быть шире диаметра винтовой лестницы на 10 см с каждого края, чтобы не поцарапать руки о перекрытие при использовании перил на верхних ступеньках;
  • если ширина лестничного марша меньше 1,5 метра, то изделие обязательно оборудуется перилами, высота которых 90-100 см;
  • толщина проступи относится к размеру ступени как 1:20. Например, при ширине ступени 90см, толщина обшивки будет равна 4,5 см.

Как рассчитать винтовую лестницу

Предположим, что надо рассчитать винтовую лестницу на металлическом косоуре, которая идет вдоль участка стены, имеющего форму окружности радиусом 80 см. Мы имеем:

  • R = 1,8 метра – внешний радиус;
  • r = 0,8 м – внутренний радиус. Равен радиусу изгиба стены, вдоль которой идет изогнутая лестница;
  • Н = 3 м – общая высота;
  • Угол закручивания лестницы 270°.

Рассчитаем длину лестницы (L1 ) по внешнему радиусу. Поскольку лестничный марш проходит ¾ круга или 270°, то длина по внешнему краю равна:

L1 = ¾×2πR = ¾ × 2 × 3,14 × 1,8 = 8,5 м

Длину лестницы по внутреннему краю (L2 ) вычислим аналогично.

L2 = ¾×2πr = ¾ × 2 × 3,14 × 0,8 = 3,8 м

Эти значения определяют длину боковых косоуров, внешнего и внутреннего.

Если принять высоту ступеньки h = 15 см, то вычислить количество ступеней (n) можно по формуле:

n = Н / h = 3 / 0,15 = 20

Получается, что у нас будет 20 ступенек. Но роль последней будет выполнять площадка второго этажа, значит всего будет 19 ступеней.

Теперь, разделив величины L1 и L2 на 19, мы получаем значение глубины проступи у внутреннего края (h1 = 19см) и у внешнего края (h2 = 44 см) соответственно. Ступени будут иметь такой вид, как показано на фото. Подступенки в винтовых лестницах обычно не делаются.

h2 = 19 см, h3 = 44 см, d = 1 м

Зная размеры ступеней, можно рассчитать кобылки, применяемые для их крепления, а также количество уголка, необходимого для изготовления кобылок.

На внешний косоур нужно 19 кобылок (по числу ступенек) с размерами сторон 15 см и 44 см, на внутренний – 19 кобылок 15 см на 19 см.

Если межэтажная лестница примыкает к стене, внутренний косоур можно не делать, а ступени укрепить непосредственно на поверхности стены.

Далее рассчитываем длину конструкции по основной линии подъема (Lо ) и глубину проступи (hо ) в этом месте.

Lо = ¾×2πR1. где R1 = 2/3 R = 1,2 м следовательно

Lо = ¾ × 2 × 3,14 × 1,2 = 5,6 м

Далее надо проверить результаты по форуме 2h + hо = 60..65 см. Если уравнение не сходится, следует подкорректировать высоту ступени и пересчитать значения. В нашем случае все сходится и можно двигаться дальше.

В случае необходимости, внешний радиус можно уменьшить. Но при этом ширину ступеней не рекомендуется делать меньше, чем 90 см, если только речь не идет о служебной лестнице.

Расчет лестничной площадки

Рассчитаем размеры лестничной площадки верхнего этажа. Делая один шаг, мы будем подниматься на высоту 15 см. Преодолев 5 ступеней — 75 см. Если толщина перекрытия равна 20 см, то на пятой ступеньке высота до потолка составляет 205 см, что допустимо, так как величина Н1 должна быть не менее 2 метров. То есть под площадкой второго этажа может находиться не более пяти ступеней.

Проекция изделия на горизонтальную поверхность будет выглядеть таким образом: начало лестничного марша отмечено вертикальной жирной чертой. Конец стрелки указывает на выход. Площадка второго этажа отмечена белым цветом, под ней находятся первые 5 ступеней.

Как построить винтовую лестницу своими руками

Если речь идет про наружные лестницы, выполняющие чисто служебные функции, упор надо сделать на прочность и долговечность, а значит и составляющие необходимо выбирать соответствующие. Такие изделия не требуют дополнительной отделки и называются открытыми.

Если же предполагается изготовление винтовых лестниц для дома и дачи, то для придания внешней привлекательности, металлический каркас следует обшить декоративными панелями, поставить деревянные ступени, алюминиевыми перилами и поручни из массива или ПВХ. Это закрытый вариант.

Поворотная лестница на двух косоурах

Если предполагается делать лестницу на двух косоурах, то их длины будут равны 8,5 м для внешнего и 3,8 м для внутреннего (рассчитано ранее). Вы можете заказать сварку профиля на металлобазе или изготовить каркас из стали своими руками.

Вам понадобится металлический профиль с прямоугольным сечением. Вырезаем из него «косынки», одни по высоте подступенка, другие по глубине проступи. Далее свариваем их вместе под прямым углом. В итоге должен получится каркас в форме «лесенки».

Если Вы решили построить винтовую лестницу с открытым каркасом, который виден и не скрыт обшивкой, то тщательно поработайте со сварочными швами, чтобы их не было заметно. Готовую конструкция покройте эмалью.

Далее устанавливаем деревянные ступени. Проступь можно прикрутить саморезами к профилю или закрепить с помощью уголков, установленных во внутренней части каркаса.

Обязательно установите ограждения. По внешней стороне марша перила из нержавеющей стали можно приварить к каркасу ступеней, а по внутренней – прикрепить к стене. Стену внизу лучше защитить калошницей. Стойки перил привариваются на расстоянии 60 см друг от друга. Высота поручня – 90 см, пространство между стойками должно быть закрыто панелями или леерами. Также можно установить алюминиевые перила для лестниц. Отделка металлической лестницы завершена.

Модульная винтовая лестница на центральном косоуре

Сборная или модульная лестница в основе имеет один косоур, состоящий из отдельных секций, которые образуют жесткую несущий элемент — хребет, именно поэтому подобная конструкция также носит название «хребтовая лестница». Каждая секция выставляется по высоте и направлению и закрепляется. Под каждую четвертую ступень устанавливается стойка-опора. Сборные лестницы имеют простую конструкцию и устанавливаются за считанные часы.

После того, как металлический каркас смонтирован, необходимо установить деревянные ступени. Это делается с помощью саморезов. Сборные винтовые лестницы из нержавейки не нуждаются в дополнительной отделке и прекрасно вписываются в современный интерьер.

Видео инструкция по сборке модульной лестницы

Спиральная лестница на столбе

Изделие с центральным столбом или опорной трубой — классическая конструкция винтовой лестницы, пригодная для любых помещений. Она очень компактная, простая в изготовлении и монтаже. Давайте посмотрим как сделать винтовую лестницу своими руками.

Для каркаса центрального столба понадобится толстостенная труба соответственной длины. И труба потоньше и большего диаметра для изготовления гильз. Последнюю нужно нарезать на равные части так, чтобы получились гильзы высотой 230-260 мм. Отрезать надо строго перпендикулярно трубе, иначе ступени будут под наклоном.

Плотность установки гильз, которые мы будем нанизывать на центральную стойку, должна быть максимальной – без перекосов и щелей. Если вы выбрали слишком большой диаметр гильз, у Вас образуются зазоры. Чтобы их закрыть можно сделать кольца-уплотнители из трубы нужного диаметра. Потом кольца ввариваются в гильзы и шлифуются фрезером.

Чтобы изготовить ступени одинаковой формы можно использовать специальный кондуктор. Мы его сделаем из деревянных кусочков ДСП и оправки для трубы.

Теперь свариваем части ступеней под нужным углом, вкладывая их в кондуктор. Одновременно привариваем ступень к гильзе. По завершению отчищаем швы от заусенцев.

Монтаж модульной лестницы заключается в том, чтобы аккуратно нанизать гильзы на центральную стойку и разместить получившуюся конструкцию в подготовленном месте. Для большей надежности и устойчивости нижний конец стойки можно залить бетоном.

Когда установка винтовой лестницы завершена, выставляем ступени в нужные положения, придерживаясь необходимого угла. Надежно фиксируем и свариваем гильзы между собой. После грунтовки и окраски поверхностей конструкции, укладываем ступени на получившийся каркас. По необходимости проводим отделку металлической лестницу декоративным элементами. Сборка винтовой лестницы окончена.

Видео: монтаж винтовой лестницы с центральным столбом

Ошибки при расчете и изготовлении

  • Наиболее распространенная ошибка – неграмотно спланированное помещение, в которое изогнутая лестница никак не вписывается.
  • Наличие слишком маленького лестничного проема может стать причиной того, что изделием будет опасно и неудобно пользоваться. Но и слишком большой проем делать не рекомендуется, так как он нарушит температурный режим дома. Теплый воздух будет беспрепятственно подниматься наверх.
  • Монтируя металлические лестницы в стену, необходимо учитывать прочность кладки. Зафиксировать ступени можно в железобетонной или кирпичной стене, а вот перегородка не выдержит нагрузки. Проводя расчеты, не забывайте о том, что винтовая лестница на второй этаж должна выдерживать не только вес людей, но и свой собственный вес.
  • Слишком большой угол наклона лестницы может стать причиной тяжелых травм. Следует помнить, что по изделию с наклоном больше 45° спускаться можно только спиной вперед. Не следует также пренебрегать правилами соотношения высоты подступенка и глубины проступи.
  • Радиальная лестница без перил и леерных ограждений опасна, особенно, если в доме есть дети и пожилые люди.
  • Еще одна грубейшая ошибка – облицовка металлической лестницы скользкими материалами. В связи с этим, лучше всего использовать деревянными накладки или противоскользящие покрытия для ступеней.

Источники: http://vseolestnicah.ru/izgotovlenie-i-montazh/vintovaya-lestnica-svoimi-rukami.html, http://nashprorab.com/vintovaya-lestnica-iz-metalla-svoimi-r/, http://lestnitsy-perila.ru/vnutrennie/metallicheskaya-vintovaya-lestnica-svoimi-rukami.html

Винтовая лестница своими руками из металла чертежи

Винтовая лестница своими руками: чертеж. Винтовые лестницы своими руками из металла, из дерева: чертежи, фото

October 16, 2015

Если вами будет обустраиваться винтовая лестница своими руками, чертеж предварительно обязательно должен быть подготовлен, это позволит осуществить работы, избежав ошибок. В качестве особенности такой конструкции выступает то, что ступеньки укрепляются радиально. Это касается реального или воображаемого центра. Если спроецировать лестницу на поверхность пола, то можно будет получить многоугольник или окружность. Может быть изготовлена винтовая лестница своими руками из металла, чертежи обязательно перед этим стоит рассмотреть. Выбирая такие конструкции, можете предпочесть одну из разновидностей системы. Таким образом, ступеньки могут опираться на центральную стойку и на поверхность стен по периметру. Они могут крепиться в других вариантах только на опорную стойку, которая располагается в центре. Ступеньки в некоторых случаях опираются на ограждение или гнутые тетивы, помимо прочего, они могут быть защемлены в опорной стойке.

Особенности изготовления

Если будет возводиться винтовая лестница своими руками, чертеж вам позволит произвести работы правильно. Вы можете позаимствовать тот или иной вариант из данной статьи. Подобные конструкции занимают незначительное пространство, например, при ширине ступеньки в 1 метр диаметр конструкции будет равен 2,2 метра, сюда включена и центральная опора. По факту конструкция будет занимать меньше 2 квадратных метров на поверхности пола. Конструируя изделие, можно придать ему разный угол наклона, наиболее часто он не превышает 45 градусов.

Что необходимо знать перед началом проведения работ

Если будет изготавливаться винтовая лестница своими руками, чертеж вами должен быть подготовлен еще до момента начала работ. Однако важно учесть, что подобные конструкции обладают не очень широкими ступенями, это указывает на то, что передвижение по ним будет затруднено, важно при этом соблюдать осторожность. Будет довольно проблематично разминуться двум людям, которые встретятся на винтовой лестнице. Весьма сложно также передвигать по ней габаритные предметы. Это говорит о том, что рациональнее применять винтовые конструкции в тех помещениях, в которых нет интенсивного движения. К изготовлению придется приложить массу усилий, так как элементы и узлы обладают большей сложностью, если проводить сравнение с обычными.

Подготовка материалов

Если будет изготавливаться винтовая лестница своими руками, чертеж для нее вы можете рассмотреть, прочитав данную статью. Однако не менее важно ознакомиться с технологией проведения процесса и подготовить все необходимые материалы. Ограничиваться в выборе материала не стоит: подойдут твердые породы древесины, среди которых можно выделить клен, бук, а также дуб. Можно запастись профилированным или листовым металлом.

Проектирование лестницы

Конструкция должна быть лишена подступенка, который представляет собой вертикальный элемент, расположенный между соседними ступенями. Это позволит исключить соскальзывание ноги при передвижении. Ступень в средней части должна быть равна 20 см или больше. Надо признать, достаточно часто сегодня изготавливаются винтовые лестницы своими руками. Чертежи, фото помогут вам определиться с выбором конструктивных особенностей. Для того чтобы обеспечить надежность узла крепления ступеней, диаметр средней опорной стойки должен составить пять сантиметров или больше. Высота между ветками должна превышать рост человека, этот показатель эквивалентен двум метрам или больше. При этом не придется наклоняться при использовании подъемного механизма. Что касается полного поворота, то в нём должно быть не меньше 12 ступеней.

Особенности проведения расчета

Перед тем как изготавливать винтовые лестницы своими руками, чертежи подготавливаются мастерами, это позволяет исключать множество ошибок, справиться с которыми бывает очень сложно. Можете взять за основу параметры, которые представлены ниже.

Высота этажа, которая измеряется от поверхности пола первого до основания пола второго этажа, эквивалентна 3 метрам, при этом ширина лестницы равна одному метру. Диаметр стойки в данном случае эквивалентен 20 см. Теперь можно определить диаметр конструкции. Это цифра будет составлена из диаметра опорной стойки и двух ступенек, а точнее, их ширины. Таким образом, нужно будет произвести следующие расчеты: 2х1,0+0,2. В конечном итоге удастся получить значение, равное 2,2 м.

Когда изготавливаются винтовые лестницы своими руками, чертежи подготавливаются домашними мастерами, как правило, самостоятельно. Определив диаметр конструкции, необходимо начертить окружность. На следующем этапе рассчитывается радиус траектории передвижения. Для этого необходимо разделить на 2 диаметр опорной стойки, к которому следует прибавить ширину ступени. Расчет будет выглядеть следующим образом: (1+0,2)/2; необходимое значение эквивалентно 0,6 м.

Следующим шагом станет расчет количества ступеней, которое будет приходиться на 1 виток. Для этого длину траектории передвижения нужно разделить на ширину ступени. Конечное значение равно 18,84, тогда как расчет выглядит следующим образом: 2х3,14х0,6/0,2.

Если вами будет изготавливаться винтовая лестница на второй этаж своими руками, то важно определить и высоту ступени. Высота витка должна быть разделена на 19 частей. Шаг между первой ступенью и последней ступенью витка должен быть больше высоты человека. Принять в расчет можно цифру, равную двум метрам, к этому значению нужно прибавить 5 см, это позволит получить высоту витка, расчет при этом выглядит таким образом: 2+0,05; в итоге получается значение, равное 2,05 м.

Определить высоту ступени можно по представленной ниже формуле: 2,05/19. Цифра после расчетов равна 0,11 м. Конечное количество ступеней будет равно 28 штукам: 3/0,11. Получится цифра, равная 27,3. Ее следует округлить.

Вы можете принять за основные следующие параметры лестницы. Высота подъема эквивалентна 300 см, диаметр — 220 см, внутренний диаметр — 20 см, общий угол поворота — 510 градусов, толщина каждой ступени — 5 см, высота ступени — 11, 1 сантиметра. Что касается угла ступени, то эта цифра равна 18,9 градуса, длина ступени – это 100 сантиметров.

Проведение монтажа

Если вами будет изготавливаться винтовая лестница на второй этаж своими руками, то важно ознакомиться с технологией проведения процесса. Первоначально устанавливается и фиксируется стойка, которая располагается посередине. На следующем этапе вы можете начинать устанавливать ступени и распорные втулки. Мастеру необходимо зафиксировать верхнюю часть конструкции, а после укрепить перила и поручни. Если вами будет изготавливаться лестница, которая обладает консольным защемлением ступеней, то в качестве материала можно использовать бук. Все заготовки можно вырезать с помощью токарного станка, предназначенного для работы по дереву. Пригодится и ручной электрический инструмент. Если у вас в арсенале нет такого оборудования, то можно заказать подготовку деталей у мастера. Отвес позволит перенести точку угла проема на поверхность пола. Это будет начальная отметка для определения положения опоры. На основании пола необходимо изобразить линию, которая располагается параллельно проему, вырезанному в потолке.

Рекомендации по проведению работ

Когда изготавливается винтовая лестница из дерева своими руками, чертежи вам предстоит подготовить самостоятельно или заказать у профессионала. На следующем этапе на стальной сердечник нужно надеть цилиндрический элемент и стартовую ступень. По тому же принципу устанавливаются остальные элементы. После того как удалось собрать центральную стойку и ступени, следует зафиксировать верхнюю площадку. Далее устанавливаются стойки для перил. Стальной болт-сердечник проходит через две ступени и заканчивается несколько выше самой верхней ступени.

Заключительные работы

Вами может быть изготовлена винтовая лестница своими руками из металла, однако для этого необходимо обладать навыками работы со сварочным аппаратом. Если вы решили использовать древесину, то на последнем этапе можно произвести окрашивание. Для начала поверхность лестницы зачищается наждачкой, после очищается от пыли и покрывается морилкой.

Особенности изготовления металлической лестницы

Может быть изготовлена винтовая лестница своими руками из металла, чертежи таких конструкций могут составить профессионалы. Сборку системы необходимо начинать с монтажа центральной стойки. После этого надеваются втулки, а после — шайбы и сами ступени. После того как эта часть работы будет выполнена, ступени следует развернуть вокруг стойки на необходимое расстояние. Теперь наступает черед крепления кронштейнов. Верхняя ступень фиксируется на межэтажном перекрытии. Когда изготавливается металлическая винтовая лестница своими руками, чертежи позволят вам соблюсти технологию. На последнем этапе монтируются перила, а также поручни.

Успех людей без образования: исключение или правило? Примеры Марка Цукерберга и Билла Гейтса могут заставить вас думать, что высшее образование — это неважно. Интернет это мнение обычно только поощряет.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Винтовые лестницы своими руками. Как выбрать, сделать чертежи и установить

Красивая и комфортабельная винтовая лестница довольна проста и отлично подходит для организации перехода на чердачный или мансардный этаж.

Самым удобным можно считать тот факт, что изготовить её можно из любого изделия не прибегая к услугам профессионалов. Монтаж этой небольшой части дизайна при соответствующей подготовке длится не дольше одного дня.

Особенности винтовой лестницы

Основной особенностью винтовых конструкций является их необычная форма. Внешне консоль строения внешне напоминает лепесток с закруглёнными краями. Основным преимуществом устройства является значительная экономия пространства в доме.

Чаще всего она размещается в вертикальном положении, не имея наклонных прямых ступеней. Несмотря на то что переходить по такой лестнице не совсем комфортно, вся конструкция может занимать всего 1 кв. м.

Разновидности винтовых моделей

Конструктивная часть лестниц винтового плана может отличаться. Фиксация лестничного марша осуществляется радиально. Если обратить внимание на горизонтальный срез винта на схемах, можно заметить, что он может быть многоугольным или круглым.

Первые используются в том случае, если конструкция устанавливается рядом со стеной. Кроме этого, можно соорудить полувинтовой лестничный марш. Каркас такой конструкции более лёгкий. here

Виды винтовых лестниц:

  • с опиранием на стену и опорную конструкцию;
  • с опорой на специальные опорные стойки.
  • с опорой на ограждение или на изогнутые тетивы;
  • с защемлением в опорную стойку.

Для строительства можно использовать самые разнообразные материалы. Большинство владельцев предпочитает сооружать конструкции из бетона, дерева или металла.

Преимущества и недостатки

  • Не загромождают пространство, поэтому занимают минимальное количество свободной территории в помещении. Они легко устанавливаются в небольших комнатах;
  • При условии выбора высококачественных материалов и соблюдении всех правил строительства, такая конструкция имеет стильный и современный дизайн, поэтому может являться не только средством передвижения, но и служить украшение дома;
  • В сравнении с другими типами лестниц, стоимость винтовых на порядок ниже, поэтому владельцам дома не приходится ни за что переплачивать;
  • Конструкции можно размещать как у стены, так и посередине комнаты;
  • Марши могут устанавливаться зауженной стороной к основной центральной опоре или широкой части присоединятся к стене.

Винтовые сооружения имеют только один недостаток. Суть в том, что подниматься и спускаться нельзя быстро, и не держаться при этом за перила. В противном случае это может обернуться всевозможными травмами. Чтобы снизить риск получения, предпочтительно устанавливать марши с более широкими ступенями.

Изготовление чертежа лестницы

Профессионалы советуют приступать к изготовлению чертежа с подробным планом первого этажа и указанием той области, где она будет устанавливаться. План должен включать в себя точные размеры проёма с учётом заданного масштаба.

Он должен содержать в себе подробные данные о ширине, наклоне, плоскости сооружения и толщине используемых материалов.

Поворотные полотна в результате которых изменяется форма ступеней также должна подробно прорисовываться, при этом все пропорции должны соблюдаться. На отдельной схеме указываются круговые подъёмные углы.

Расчёт конструкции

Расчёт деталей нужно осуществлять с особой внимательностью, иначе ошибки понесут за собой дискомфорт и получение ушибов.

Расчёт должен осуществляться по следующим правилам:

  • Согласно принятым стандартам, минимальная длина ступени должна быть около 150 мм с высотой в 300 мм. Нарушать эти параметры не стоит, так как это может повлечь за собой снижение уровня безопасности. Максимальные показатели варьируются около 140-160 мм в длину и 280-300 в высоту.
  • Значительным фактором является угол наклона. Естественно, чем этот показатель больше, тем лестница занимает меньше места. Допустимые значения варьируются в пределах 23º до 45º. Наиболее популярный угол наклона от 25º до 35º. Угол наклона в более 45º слишком острый, поэтому подниматься по лестнице можно только спиной вперёд. Но если же наклон менее 23º, логичней монтировать пандус.

Расчёт ступеней

Для производства ступеней зачастую применяется дерево с более плотной текстурой — дубили бук. Следует избегать хрупких пород, так как они не способны противостоять выпадающие на них высокие нагрузки.

Толщина готовых элементов не должны быть не менее 50 мм в том случае если высота конструкции не должны превышать 2 м. Если же высота сооружения увеличена, в таком случае толщина ступеней должна быть не менее 60 мм. Количество ступенек, определяется делением высоты проёма на подъём вверх.

Используемый материал должен быть тщательно просушен и обработан. Нужно учесть, что при неравномерной просушке, после монтажа, дерево постепенно начинает терять влагу и деформироваться, приобретая форму пропеллера.

Причём испорченную ступень необходимо заменить сразу после появления дефекта, иначе одна ступенька может потянуть за собой другие элементы, нарушая прочность конструкции. Именно поэтому профессионалы советуют приобретать уже строганный материал.

Чертежи винтовых деревянных лестниц

Благодаря своей экономичности и невысокой стоимости, конструкции из дерева пользуются особой популярностью. В качестве плана можно использовать уже готовые чертежи, разработанные профессионалами.

Чертежи винтовых металлических лестниц

Что касается плюсов такого вида приспособлений – это, несомненно, пожароустойчивость, возможность сочетания различных материалов, современный дизайн, лёгкость установки и долговечность.

Многие современные владельцы домов, которые следят за веяниями моды и своим жильём, устанавливают винтовые лестницы не только во внутренней части, но и снаружи.

Это связано с тем, что металлические материалы менее всего переносят климатические воздействия различного плана и стойко переносит плохую погоду.

Как сделать винтовую лестницу на второй этаж своими руками

Для сооружения опорной конструкции применяются бетонные, металлические, деревянные и кирпичные столбы. Они прикрепляются при помощи приваренных к трубе элементов, болтов и муфт.

Установка опоры

Ступени легче всего закрепляются к стойке из дерева. Для этого используются бруски, металлические уголки и т. д. Стойка должна прочно закрепляться и способна выдерживать суммарную массу всех комплектующих частей и человека с большой массой тела.

Вдобавок к этому, основной опорный столб обязан прочно соединяться с нижней и верхней частью конструкции. Диаметр деревянной или бетонной стойки должен составлять от 150 -500 мм и более, тогда как металлическая конструкция не должна быть менее 50 мм.

Монтаж ступеней

Чтобы жильцам было удобно передвигаться, необходимо правильно разместить оси. Зачастую для них устанавливают каркас, который предварительно изготавливается под конечную форму. Мастера советуют применять уголки, а саму опору наваривать в виде прямой пластины.

Можно соединить между собой 2 металлических профиля в виде перевёрнутой Т- образной подставки. Именно на неё впоследствии можно разместить ступени. Эта технология позволяет корректировать габариты ступеней в любой момент.

Деревянные марши могут включать в себя крепления для оси, а также специальные больца, в том случае, если комбинировать их с нержавейкой.t goes here

Ограждения и перила

На последнем этапе устанавливается ограждение. Для лестниц такого плана оно выполняется не только в качестве безопасности, но и в роли декоративного элемента в сочетании с кованными вставками, изогнутыми деревянными элементами. Чаще всего за основу берут металлические трубы. Такая конструкция смотрится довольно эффектно.

Деревянную конструкцию рационально устанавливать балясины из аналогичного материала. Главная трудность заключается в том, что монтировать закруглённые перила довольно трудно.

Чтобы создать необходимую форму, дерево придётся вымачивать и сушить по специальным технологиям. Мастера рекомендуют использовать материалы, имитирующие фактуру древесины. К ним относятся изделия на основе ПВХ.

Сооружение винтовой лестницы – сложный процесс, нуждающийся в серьезном подходе. Зачастую такую работу поручают профессионалам, но если жильцам всё же хочется соорудить винтовую лестницу своими руками, первым делом необходимо спроектировать и произвести все расчёты, и произвести строительные работы с соблюдение всех вышеописанных правил.

Винтовые лестницы своими руками. Как выбрать, сделать чертежи и установить

Винтовые лестницы из металла по чертежам своими руками

Зная, как изготовить винтовую лестницу своими руками — вы придадите вашему дому особую эксклюзивность и оригинальность, а также будете уверены в ее качестве и надежности. Так как вы самостоятельно сможете выбрать нужные материалы, выполнить необходимые расчеты и сделать по-настоящему качественный монтаж винтовой лестницы. чертежи которых вам обязательно пригодятся.

Любой из нас пытается сделать в своем доме оригинальную атмосферу, придать жилищу привлекательный вид и создать уникальный интерьер. Если дом рассчитан на несколько этажей, то непременно появляется вопрос о лестнице, которая ведет этажом выше. Для решения пространственной проблемы размещения лестницы, нужно подумать над ее конструкцией и просмотреть не одно фото, а также чертежи винтовых лестниц.

В маленьких помещениях, которые не позволяют выделить достаточное пространство, великолепно будет выглядеть винтовой вариант, который даст возможность на небольшой площади установить нужное количество ступеней для удобного подъема.

Помимо этого, нужно заметить, что расход стройматериалов на винтовую лестницу будет гораздо меньше. чем на маршевую. Поэтому, изготовленная винтовая лестница своими руками, обойдется гораздо дешевле и станет более выгодным вложением денег.

Использование разных материалов, чертежей, видов конструкции и декораций даст возможность вам не только существенно украсить интерьер дома, но и проявить ваши таланты декоратора, дизайнера и оформителя.

Металлическая или деревянная, задрапированная или прозрачная, она будет гармонично вписываться в окружающее пространство, восхищать и поражать всех гостей.

Проектирование и расчет винтовых лестниц

Перед тем как приступить к сооружению винтовой конструкции, нужно будет посидеть над расчетами, выполнить необходимые замеры и составить чертежи своими руками.

Начиная техническую часть создания межэтажной конструкции, подумайте, каким образом вы планируете использовать окружающее пространство, насколько часто будете пользоваться лестницей, какие функции и нагрузки она станет исполнять.

Резная винтовая конструкция с громоздкими перилами, скорей всего не позволит занести на этаж большой диван или опустить шкаф.

Присутствие в семье детей также потребует внимательной планировки такого опасного в плане падений элемента, а именно:

  • оборудовать лестницу дополнительной защитой;
  • ограничить доступ к опасным элементам;
  • выбрать подходящий нескользкий напольный материал и т. д.

Этап разработки и планирования технической стороны строительства винтовой лестницы своими руками – самый продолжительный и сложный.

Но не нужно отчаиваться и бежать в первый попавшийся строительный магазин за приобретением готовой конструкции – различные фото, можно отыскать в интернете.

Перед тем, как начать строительство, подумайте способы крепления и конструкцию. Лестница может быть установлена на стойке в любом месте комнаты или прилегать к стене. Во втором варианте стена выступает в роли дополнительной опоры. придавая конструкции более лучшую устойчивость и жесткость.

При свободной установке нужно поставить дополнительные опоры для ступеней, они имеют несущую функцию и делают спуск более безопасным и комфортным.

Внимательно продумайте варианты материала, использованные при создании винтовой лестницы. Гармонично выглядят деревянные или металлические конструкции, сделанные в подходящей интерьеру расцветке. По этим ступеням удобно перемещаться даже босиком, не боясь простудиться. Эти поверхности просты в уходе и великолепно подойдут для посещаемых помещений, например, для прихожей.

Перед началом строительства нужно сделать чертеж, с помощью которого вы будете иметь полное представление о нужном количестве стройматериала, высоте стойки и ширине ступеней.

Сделать чертежи своими руками очень просто, нужно лишь определенное усердие и точность при подготовке всех нужных измерений. При необходимости или появлении каких-то вопросов или уточнений, всегда есть возможность посмотреть фото или видео создания лестницы. Пошаговые видеосъемки, дополненные словесными советами, дадут возможность вам разобраться с трудностями и сделать шедевр лестничного искусства.

Красивые фото винтовых лестниц из металла

Изготовление винтовой лестницы

Чтобы соорудить по-настоящему удобную, надежную и прочную конструкцию, нужно определиться со следующими нюансами:

  • какой ширины будет конструкция. Наиболее удобная для эксплуатации в доме ширина лестницы – 0,90 см. Таким образом, диаметр составляет сумму ширины двух ступенек и диаметра вертикальной стойки;
  • затем рассчитывается наиболее удобная ширина ступеней. Для человека лучше всего перемещаться по ступеням шириной до 350 мм. Но ступеньки винтовой лестницы не прямоугольные. Имея вид трапеции, они увеличиваются от вертикальной стойки, повышаясь по ширине к перилам;
  • после этого необходимо посчитать число ступенек, нужных для полного витка. Это рассчитывается путем умножения длины окружности перемещения человека на среднюю ширину ступеней. Данное округленное число и будет количеством нужных ступеней;
  • затем делаем расчет относительно высоты витка и числа проемов. Высота витка обязана быть не меньше 2,15 м, требующихся для комфортного перемещения человека. Эта высота получена с помощью сложения среднего роста человека (180 см), высоты ступеней и запаса в 15 см. Данное число делим на 15 (число ступенек) и имеем так высоту одной ступени лестницы ;
  • с учетом того, что мы знаем высоту общей конструкции, несложно будет определить число проемов и нужное число ступенек для комфортного перемещения.

Металлическая лестница

Эксплуатация винтовых лестниц возможна, не лишь внутри дома, но и за пределами. В данном случае вам будет необходима изготовленная металлическая винтовая лестница. Металл не так подвергается влиянию внешней среды, чем дерево, и в большей степени подходит для эксплуатации в роли материала для внешних работ.

Можно изготовить металлическую лестницу в роли пожарной либо организовать вспомогательный выход из дома своими руками, это придаст внешнему виду дома оригинальный и неординарный вид, сделает коттедж уникальным и более комфортным в эксплуатации.

Металл можно выбрать и в роли стройматериала для внутренних лестниц. Как правило, в интерьере встречается кованная лестница из металла. Это произведение искусства, которое сочетает в себе легкость и прочность, невероятную надежность и ажурную невесомость, сможет изготовить своими руками совсем не каждый. Но служить эта лестница будет довольно продолжительное время и, покрываясь со временем налетом старины, будет смотреться все величественней и шикарней.

К явным преимуществам лестниц из металла относится их устойчивость к пожару, сочетаемость с разными стилями интерьера, возможность объединения металлических частей с остальными материалами (керамикой, камнем, деревом), легкость монтажа и значительная долговечность и износоустойчивость.

Деревянная лестница

Самой большой популярностью в современных интерьерах пользуются винтовые конструкции из дерева. Они гармонично вписываются в дизайнерские решения практически всех помещений, а также недороги и довольно долговечны.

Простые правила ухода, эксплуатации и легкость конструкции дают возможность повсеместно устанавливать их для комфортного перемещения между этажами в частных коттеджах.

Выполнив предварительные расчеты и нарисовав чертеж, вы приблизительно поймете, как изготовить деревянную лестницу. Можно купить готовые заготовки для установки ступеней, а можно сделать их своими руками.

Главное – нужно помнить о тщательной шлифовке поверхности, обработке дерева и использовании защитного лакового покрытия, чтобы не допустить деформаций и появления вредоносных жучков.

При сооружении своими руками, нужно помнить о перилах. Балясины можно сделать из деревянного массива или использовать металлическую конструкцию.

Для поручней, в качестве экономии, можно выбрать клеевой брус или пластик под дерево – их великолепные износостойкие качества дают возможность сохранить конструкции привлекательный вид на протяжении долгого времени.

Внимательно продумайте все варианты, выполните нужные расчеты и чертежи, выбирайте лишь качественные материалы и деревянная лестница будет радовать вас не одно поколение.

Бетонная лестница

Если вам необходимо, чтобы лестница прослужила довольно долго, имела презентабельный и весомый вид, и при этом была довольно прочной и надежной, вам подойдет конструкция из бетона. Она основательна и очень прочна, а также свидетельствует о благосостоянии владельца дома, его презентабельности и достатке. Но она требует более тщательных расчетов и выполнения некоторых требований во время сооружения.

Таким образом, сооружение винтовой лестницы при наличии правильных расчетов и определенных навыков – дело довольно простое. А выглядеть и служить она на даче или в коттедже будет отлично, так как, создавая уникальный шедевр, вы вкладываете в него свою любовь и душу, а это очень важно.

Сергеев Андрей Николаевич

Источники: http://fb.ru/article/210057/vintovaya-lestnitsa-svoimi-rukami-chertej-vintovyie-lestnitsyi-svoimi-rukami-iz-metalla-iz-dereva-cherteji-foto, http://okarkase.ru/poleznye-sovety/vintovye-lestnicy-svoimi-rukami-kak-vybrat-sdelat-chertezhi-i-ustanovit. html, http://lestnica.guru/vintovye/vintovye-lestnicy-iz-metalla-po-chertezham-svoimi-rukami.html

3D Расчет винтовой лестницы - онлайн калькулятор

Параметры винтовой лестницы

Рис. 1 Общий чертеж лестницы

  • H — высота лестницы — как правило определяется высотой этажей Вашего дома
  • D1 — диаметр лестницы — габарит лестницы, зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • D1 — внутренний диаметр — габарит стержня, к которому монтируются ступени
  • A — угол поворота — зависит от взаиморазмещения начала лестницы и «принимающей» площадки верхнего этажа
  • Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
  • C — количество ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж

Функция «Черно-белый чертеж:»

Рис. 2 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

  1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
  2. Если Вы собираетесь распечатать результаты расчёта винтовой лестницы онлайн. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Главный результат работы данного калькулятора — чертёж и расчёт винтовых ступеней.

По этому чертежу изготавливаются детали, из которых собирается конструкция.

Рис. 3 Пример чертежа ступени

Все остальные чертежи показывают конечный вид конструкции после состыковки ступеней со стержнем.

Как сделать эффектным переход на второй и третий этаж? Какой из вариантов дизайна выбрать, чтобы Ваш дом получил свою изюминку? Обратите внимание на винтовые лестницы разных размеров  и форм, которые можно собрать своими руками или доверить их изготовление профессионалам своего дела.  Расчет винтовой лестниц на второй этаж с помощью нашего сервиса позволит  не только уточнить стоимость будущего изделия, но и определиться с выбором параметров.

В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий. Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера.

Расчет винтовой лестницы на второй этаж

Решение сделать самостоятельно лестницу должно начинаться с просчёта особенностей будущего изделия, маршей, размера и формы ступенек и других нюансов, которые в итоге нарисуют общую картину. Удобный калькулятор винтовой лестницы в онлайне поможет рассчитать абсолютно все важные параметры и определиться с количеством материала, который понадобится в процессе реализации данного проекта, а также увидеть параметры в чертежах.

Рассчитать винтовую лестницу с помощью нашего сервиса легко: интерфейс калькулятора достаточно прост в применении и интуитивно понятен для проводимых расчётов.



Лестница винтовая металлическая: чугунные, сварная, кованые

Винтовая лестница – оптимальный вариант для помещений с ограниченной площадью или в случае строительства второстепенной лестницы.

В данной статье рассмотрим лестницу винтовую металлическую. Причиной выбора данного материала является тот факт, что для строительства небольшой винтовой лестницы металл подойдет лучше всего. Благодаря его прочности и надежности элементы лестницы могут быть выполнены более компактно.

Конструкции винтовых лестниц

Рассмотрим все варианты конструкций металлической винтовой лестницы:

  • На косоурах. Весьма не простая конструкция именно для винтовых лестниц. Сложность заключается в том, чтобы придать несущей балке необходимую изогнутую форму.

Данное действие выполнить весьма сложно, не имея специального оборудования и навыка. Более простым вариантом является создание косоура из профильной трубы, в таком случае необходимо выполнить все те же действия, что и для изготовления прямого металлического косоура, только сваривать детали следует под определенным углом.

  • На тетивах. Также различают два варианта конструкции. В первом случае ступени расположены между двумя винтовыми балками тетивы.

Во втором случае используются одна тетива и опорный столб.

  • На больцах. При такой конструкции крепление ступеней осуществляется с одной стороны к опорному столбу, со второй при помощи больцев к перилам.

  • Модульная. Сборная модель — это самый простой тип конструкции для винтовых лестниц в плане монтажа. Используя типовые блоки, можно легко собрать винтовую лестницу необходимых параметров.

Виды винтовых лестниц из металла

Помимо конструкции винтовые металлические лестницы также подразделяются в зависимости от типа металла. Используя разный металл и разные технологии изготовления конструкции, в результате получим лестницы с разными характеристиками, в первую очередь по нагрузкам.

В зависимости от технологии и типа металла лестницы подразделяются:

  • кованые;
  • литые;
  • сварные

Самыми простыми в изготовлении и монтаже являются сварные лестницы. Что касается кованых и чугунных (литых) винтовых лестниц, то для них потребуется специальное оборудование и опыт изготовления. Давайте рассмотрим подробнее каждый из этих видов.

Кованые

Кованые лестницы могут использоваться в реализации таких стилей, как классический, модерн, барокко, ренессанс, ампир, хай-тек, консерватизм и техно, в зависимости от узора, наличия или отсутствия изгибов или орнаментов в изделии.

Для удешевления изготовления металлических винтовых лестниц часто используют дерево. В таком варианте конструкция и ступени изготавливаются из дерева, а перила делаются коваными. Такая реализация позволяется сэкономить не только на материалах, но и на работе и тем самым сохранить оригинальность дизайна.

Чугунные

Самыми сложными и дорогими в производстве являются литые, в нашем случае чугунные, винтовые лестницы.

Сложность производства заключается в следующем:

  • Каждый элемент лестницы предварительно изготавливается из гипса с идеальной формой.
  • С помощью подготовленных деталей изготавливается форма для заливки.
  • После этого в подготовленную форму заливается расплавленный металл.

Несмотря на всю сложность и дороговизну производства, чугунные винтовые лестницы не теряют своей популярности. Причиной тому являются уникальный дизайн и формы, повторить которые невозможно любым другим способом.

Технология литься позволяет создать любой узор и форму для будущей лестницы.

Сварные

К сварным относятся все винтовые лестницы из метала, элементы которых соединяются при помощи сварки.

Такого рода лестницы возможно изготовить под любой дизайн и в любом исполнении, главное — наличие навыка и точно поставленной задачи.

Сварные лестницы хорошо сочетаются со многими материалами, как с деревом, так и стеклом. Со стеклом идеально сочетаются каркасы из нержавеющей стали.

Винтовые лестницы на второй этаж в частном доме: фото

Конструкция винтовой лестницы уходит своими корнями глубоко в историю. Дом с винтовой лестницей напоминает старинный особняк, сошедший со страниц сказок. Ее неоспоримым преимуществом является экономичность с точки зрения площади, необходимой под размещение. Оригинальная, легкая, эргономичная, она способна украсить любой интерьер и максимально функционально организовать пространство. Цена таких конструкций по сравнению с прочими вариантами остается более доступной. В данной статье мы рассмотрим основные конструктивные особенности винтовой лестницы.

Типы винтовых лестниц

Готовые винтовые лестницы можно разделить на несколько типов:

  1. С креплением к стене. С одной стороны клиновидные проступи закреплены на стене, а более узкий участок с другой стороны фиксируется при помощи крепежной детали к основной колонне или опорной стойке.
  2. Корпусная. Монолитная колонна является центром композиции. Это консольный вариант крепления.
  3. Конструкция на перилах. Особенностью таких моделей является отсутствие центральной оси. Ступени удерживаются на изогнутых закрытых или открытых каркасах, которые плавно переходят в перила.
  4. Классический вариант. Винтовая конструкция с центральным опорным косоуром.
  5. Полувинтовая лестница.


Винтовые лестницы могут быть разных форм. Круглые варианты самые популярные. Существуют также квадратные и многоугольные модели. Важную роль в определении формы конструкции играет ее местонахождение.

Круглая форма предпочтительнее для лестниц, расположенных в центре помещения. Квадратные или многоугольные вариации устанавливаются поблизости стен. Следует отметить, что эта конфигурация обеспечивает дополнительную экономию пространства.


Преимущество квадратного проема заключается в том, что его отделка намного проще. Это важно, если вы строите самостоятельно. Для круглого проема потребуются изогнутые элементы отделки. Лицевая балка в таком случае выполняется из шпона. Вам понадобится металлическая дуга, чтобы придать ей изгиб. Готовый элемент монтируется в отверстии, фиксируется угловыми пластинами и завершается плинтусами.

Особенности и требования к конструкции

Основным преимуществом спиральных лестниц является возможность адаптации их к конкретному помещению.

Выделим основные важнейшие параметры таких конструкций:

  • Высота. Готовые модели служат для подъема на верхний этаж, поэтому при их установке необходимо брать во внимание расстояние между полом и потолком. Стандартные значения составляют от 2,5 м до 3,5 м.
  • Количество шагов. Это зависит от общей высоты структуры, но чаще всего их 10-15.
  • Высота подъема ступени. Определяется расстоянием между смежными поверхностями. Оптимально 16-18 см.
  • Ширина шагов. Средние значения от 0,5 м до 1,2 м.
  • Угол шагов. Одна из наиболее важных составляющих в дизайне — варианты винтов. Выбор конкретной модели влияет на крутизну подъема и комфорт при движении.
  • Несущая нагрузка. Она рассчитывается как максимальное количество кг на 1 м2 ступени.

Винтовая лестница на чердак или второй этаж и ее монтаж — довольно сложная задача. Ведь она должна быть компактной, прочной и элегантной одновременно.

Элементы винтовой конструкции

Изготовление винтовых лестниц обычно осуществляется в рамках производства типовых моделей, предназначенных для эксплуатации в стандартных условиях, и акцент делается на универсальность конструкции. Если же вы хотите получить поистине уникальную лестницу, обратитесь к опытным мастерам, которые изготовят конструкцию с учетом индивидуальных требований.

Винтовые лестницы на второй этаж в зависимости от модели могут включать разный набор составляющих. Приведем наиболее полный их перечень:

  • Ступени. Материал, форма и размеры их поверхностей определяются не только общими характеристиками конструкции, но и стилем, особенностями дизайна.
  • Балясины и колонны. При выборе важно учитывать вес каждого из элементов, чтобы обеспечить идеальный баланс между эстетикой и функциональностью.
  • Ротационные комплектующие для винтовых лестниц влияют не только на внешний вид и общую нагрузку, но и на крутизну поворота.

  • Поручни. Значение их трудно переоценить — они выполняют не только вспомогательную функцию, но и могут служить основой всей спиральной структуры.
  • Опорные соединительные элементы – больца, косоур, тетивы.

Профессиональный монтаж всех элементов позволяет сделать конструкцию более функциональной, эргономичной и надежной.

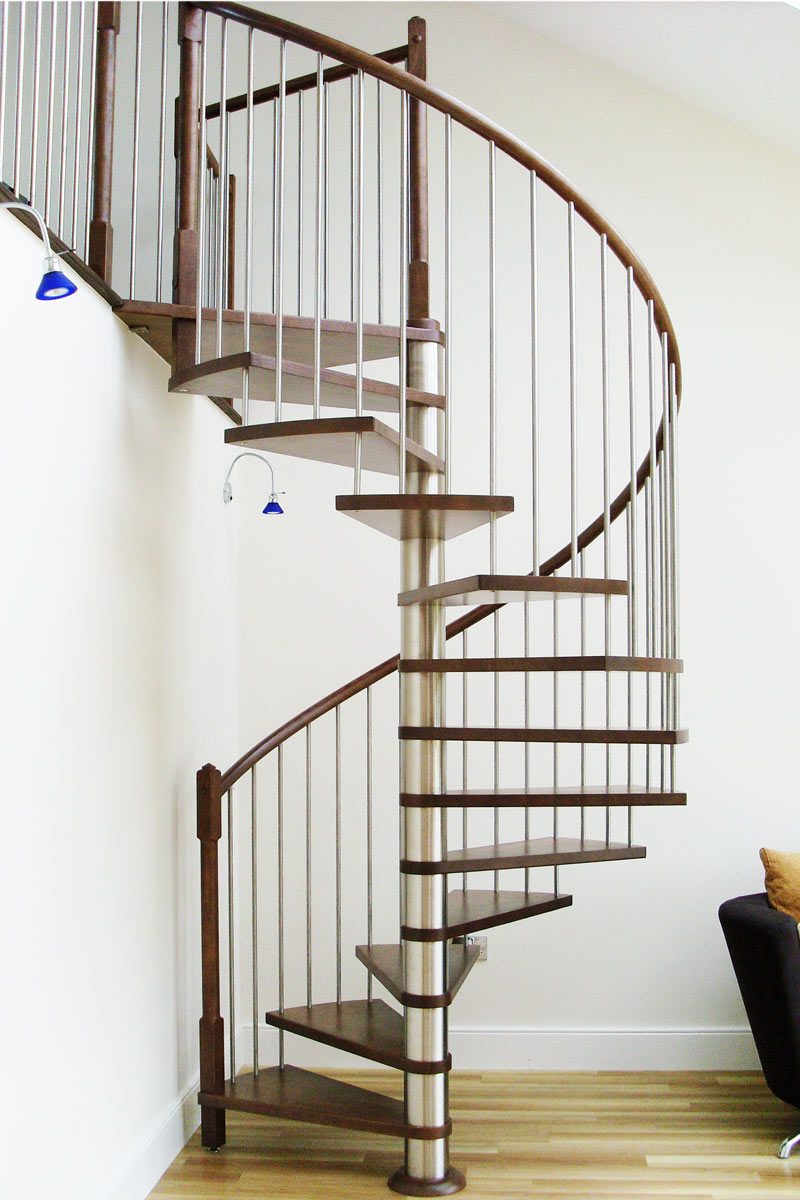

Достаточно универсальным и простым вариантом является модульная винтовая лестница. Ее вы легко сможете собрать самостоятельно. Она представляет собой набор одинаковых элементов (модули с проступями), из которых монтируется конструкция на центральном косоуре.

Такие винтовые лестницы на второй этаж обладают рядом достоинств, среди которых: возможность монтажа без применения сварки, универсальность в плане регулирования высоты и угла наклона, а также в выборе формы. Кроме того, смотрятся такие конструкции достаточно эстетично и аккуратно. Таким образом вполне может быть смонтирована винтовая лестница в подвал или винтовая лестница на мансарду.


К недостаткам можно отнести необходимость достаточно большого количества свободного места и недостаточную прочность и износостойкость конструкции.

Материал изготовления и отделка лестницы

В зависимости от общего дизайна и необходимого функционала винтовые лестницы в частный дом изготавливаются из разнообразных материалов.

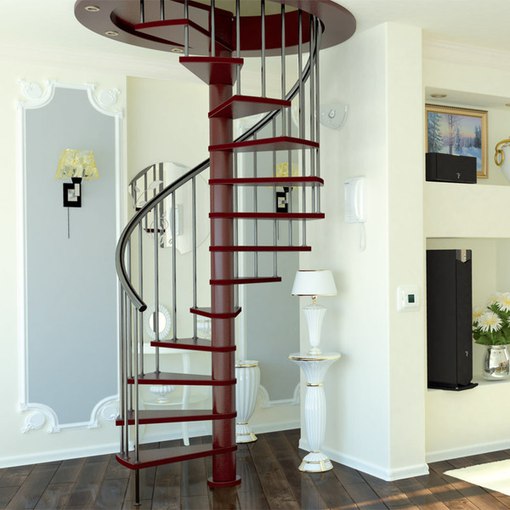

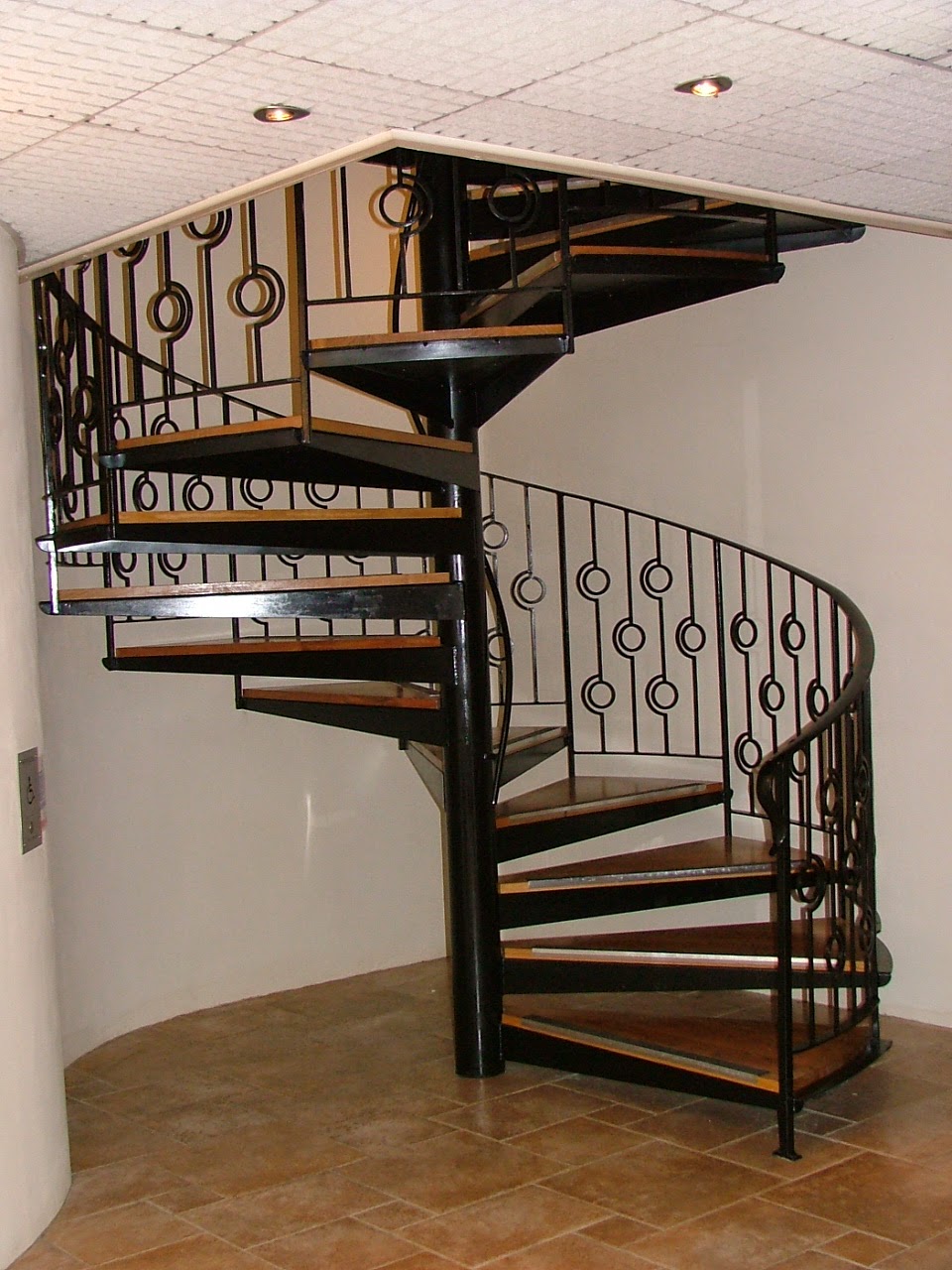

Металл. Металлическая конструкция с элементами ковки является одним из трендов последних лет. Модели из этого материала отличаются простыми линиями и формами, монохромной палитрой и суровой строгостью дизайна.
Лестницы из разных сплавов вносят разнообразие в комнату и делают минималистский интерьер более динамичным.

Зачастую элементы металлического каркаса в таких конструкциях сочетаются с деревянными проступями.


Бетон. Такие лестницы — прочные и монументальные, однако чаще устанавливаются в больших помещениях, чтобы придать интерьеру классический вид и создать атмосферу старой усадьбы. Эти конструкции имеют массу преимуществ. Их достаточно легко изготовить. Монолитная основа невероятно устойчива к динамическим нагрузкам. Такие лестницы не расшатываются, не скрипят, не горят и представляют собой замечательную базу для финишной отделки самыми разнообразными материалами.


Дерево. Превосходный материал для создания уютной, домашней атмосферы. Винтовая лестница на даче зачастую выполняется именно из дерева. При условии использования качественного материала из твердых и износостойких пород дерева такая конструкция может прослужить вам долгие годы. Не стоит забывать лишь о правильном уходе и обработке дерева.


Винтовые лестницы для дома также могут быть представлены комбинациями материалов. Например, основание из металла и ступени из пластика делают комнату яркой и праздничной, так как поверхность проступей может порадовать не только оригинальной текстурой, но и любым оттенком.


Очень стильно и современно смотрятся винтовые лестницы на второй этаж в комбинациях со стеклом. Однако они больше подходят для офисов. В домашних условиях стеклянные ступени требуют защитного покрытия, особенно если имеются маленькие дети или домашние животные.

Дизайн винтовой лестницы

Винтовая лестница в интерьере всегда выглядит легко, стильно и оригинально, позволяя при этом сэкономить пространство. Подбирая для себя оптимальный вариант модели, в первую очередь необходимо ориентироваться на общий стиль помещения. Однако не стоит забывать и о модных тенденциях. Хорошая фантазия и тонкий вкус подскажут верное решение в выборе уникальной и оригинальной конструкции. Будет ли это винтажная лестница, винтовая лестница каскад или, может быть, сама простая сборная винтовая лестница, если вы подойдете к этому вопросу с душой, она станет достойным украшением вашего дома.

расчеты конструкции, изготовление своими руками

Грамотно сконструированная и правильно установленная винтовая лестница,

станет идеальным решением для обустройства перехода между этажами в домах,

многоуровневых квартирах, коттеджах и на дачах.

Она имеет достаточно простую и оригинальную конструкцию,

а кованая винтовая лестница с ажурными перилами сочетает в себе лёгкость и одновременно высокую прочность,

подходит для установки в помещениях, которые имеют ограниченное свободное пространство.

Рассмотрим же подробно, какие бывают виды таких сооружений,

их отличительные особенности, преимущества и недостатки использования,

а также ответим на два вопроса: как правильно рассчитать размеры основных конструкционных

элементов и как сделать винтовую лестницу своими руками.

Отличительные черты винтовых лестничных конструкций

Как и все присутствующие в интерьере помещения элементы, радиальные лестничные системы могут иметь и преимущества,

и недостатки, о каждом из которых нужно знать, выбирая именно такой вариант для установки в том или ином помещении.

Основной особенностью винтовых лестничных пролётов является их необычная форма, конструкция и способы монтажа.

Внешне такое строение похоже на лепесток с закруглёнными краями,

которая после монтажа может занимать площадь всего 1 м2 и при этом обеспечивать комфортный переход между этажами,

жилыми помещениями и чердаком. Отсюда и вытекают все преимущества использования винтовых лестниц:

  • компактность – определяющий момент, который влияет на выбор лестницы для небольших по площади помещений. Они не загромождают пространство, а если в комнате ещё и низкие потолки, то винтовая модель поможет сделать её визуально несколько выше;
  • экономия места. Чаще всего размещается винтовая лестница на второй этаж в вертикальном положении вокруг специального каркаса-опоры, в подвешенном в воздухе положении, не имеет наклонных прямых ступеней, поэтому занимает мало места и не ограничивает пространство в помещении;
  • удобство монтажа. Их компактные размеры не требуют создания большого потолочного отверстия, что позволяет сэкономить площадь пола на втором этаже, мансарде или чердаке. К тому же возможен монтаж винтовой лестницы своими руками без применения сложных инструментов;
  • доступность. Стоимость винтовых лестничных конструкций несколько ниже цены на сооружение традиционных маршевых. Это связано с тем, что на их создание необходимо меньшее количество расходных материалов;
  • универсальность. Если лестница винтовая сделана из прочных материалов, стойких к воздействию неблагоприятных факторов окружающей среды, то она может быть использована с наружной стороны здания в качестве дополнительной. Кроме того такая модель может быть установлена как в центре комнаты, так и у стены или в углу помещения;
  • оригинальность. Круговая лестница – это стильно, современно и эксклюзивно, что позволяет придать любому интерьеру некую «изюминку». Что для многих владельцев частных домов является предопределяющим фактором.

К тому же винтовую лестницу можно построить такую конструкцию своими руками и не переплачивать.

Её можно изготовить из любого материала, не прибегая к услугам профессионалов,

а монтаж таких конструкций при соответствующей подготовке длится не больше одного дня.

Но для этого необходимо тщательно изучить чертежи винтовых лестниц,

ознакомиться с несложным принципом их изготовления и разобраться в нюансах их конструкции и монтажа.

Несмотря на такой внушительный список преимуществ винтовых лестниц,

они имеют ещё и ряд недостатков, которые необходимо учитывать во время выбора и приобретения для конкретного помещения. Например:

  1. может быть установлена винтовая лестница на мансарду, чердак, в подвал в частных домах, коттеджах или квартирах, то есть в местах с низкой интенсивностью движения людей;
  2. не удобство для маленьких детей и пожилых людей;
  3. ступеньки винтовой лестничной конструкции не достаточно широкие для ступни взрослого человека и во время крутого подъёма могут стать источником повышенной травмоопасности. Поэтому по такой лестнице невозможно быстро подниматься и спускаться, и придётся все время быть предельно осторожным. Компенсировать этот недостаток можно путём установки надёжных поручней и оборудования более широких ступеней;
  4. каждая спиральная лестница имеет трапециевидную форму ступеней, которые разные по размеру для правой и левой ноги, что мешает нормально передвигаться и тоже может стать причиной травматизма;
  5. независимо от вида ограждения, будь то металлические или деревянные перила, оно не позволит осуществлять подъем по винтовой лестнице крупногабаритных предметов;
  6. частый подъем и спуск по винтовой деревянной, металлической или бетонной лестнице по несколько раз за день может вызвать лёгкое недомогание, головокружение, тошноту. Поэтому на втором этаже, мансарде или чердаке, к которому будет вести такой пролёт, лучше обустроить спальню или нечасто используемое помещение.

Чтобы снизить риск травматизации при использовании винтовой лестницы,

необходимо при её изготовлении строго придерживаться разработанного проекта, соблюдать все требования ГОСТа и правил её монтажа.

Только так вы получите удобное, практичное и безопасное изделие.

Винтовая лестница и основные разновидности

Винтовые конструкции лестниц бывают самых разных видов,

форм и могут быть изготовлены из совершенно разных материалов.

Поэтому существуют различные виды винтовых лестниц, множество вариантов их оформления и декорирования.

Но, как правило, все они отличаются по таким параметрам:

  • в зависимости от материала, который был использован для строительства системы, бывают винтовые лестницы из бетона, дерева, металла, из композитных материалов или из всех этих материалов в комплексе;
  • по месту установки: внутренняя или наружная, для расположения в центре помещения, у стены, в углу, что определяет выбор типа крепления ступеней и перил;
  • интенсивности использования: основная и вспомогательная;
  • форме: квадратная винтовая лестница, круглая и многоугольная;
  • типу несущего элемента и способу крепления ступеней: с опорой на периметральные стены и мощную стойку внутреннего столба, монолитная отдельно расположенная конструкция с креплением ступеней на внутреннем столбе, с опорой на боковые ограждения или гнутую тетиву, с опиранием ступеней на обсадную трубу и поддержкой с помощью изогнутых перил;
  • по типу конструкции: винтовая модульная лестница, сборная, трансформер и переносная;
  • в зависимости от типа ступеней: открытая и закрытая;
  • с перилами или без них;
  • в зависимости от того, какой конструкции поручни: на кронштейнах, больцах, косоурах;
  • по габаритным размерам;
  • в зависимости от стиля внешнего оформления.

По предназначению бывают входные, основные и вспомогательные, межэтажные, мансардные лестничные системы и винтовая лестница в подвал.

Именно от предназначения конструкции и зависит выбор материала для её изготовления, её размеры, оформление.

Одной из разновидностей винтовых лестниц для дома является модель,

которая частично или полностью может состоять из забежных ступенек.

Также принято выделять такие модификации: криволинейные или изогнутые, четверть оборотные и полувинтовые лестницы.

Как правило, такие системы наиболее часто используют в качестве вспомогательных и

устанавливают в местах с минимальной проходимостью людей (при спуске в подвал или при подъёме на чердак).

Что касаемо выбора материала для изготовления поворотной модели,

её основных конструкционных элементов, ступеней и поручней, то именно от него напрямую зависит прочность и долговечность лестничной конструкции,

её вид, функциональность и эстетическое оформление самого помещения,

для установки в котором собственно она и выбирается.

Так, металлическая винтовая лестница считается более прочной и долговечной,

но для установки её в жилом помещении необходимо продумать её оформление и декор.

Для организации перехода между подвалом и жилыми помещениями подойдёт обычная винтовая лестница из металла без декора и оформления,

но с защитным покрытием от воздействия сырости, ржавчины и коррозии.

Чердачную же лестницу лучше делать эстетически привлекательной и соответствующей стилю оформления того помещения,

которое выделено для её установки.

Металлическая лестница в таком случае не подойдёт.

В роли главного несущего элемента конструкции может выступать асбоцементная или металлическая труба,

на которую с помощью сварки или другого вида соединения прикрепляются ступеньки.

Иногда для обустройства опорного столба используется кирпич, бетонные изделия,

натуральный или искусственный камень, а также дерево твёрдых пород.

Перила для винтовой лестницы принято делать из дерева, металла или их комбинация,

а в случае ультрасовременного оформления.

Высокопрочное стекло или пластмасса.

Это самые распространённые разновидности винтовых лестниц, но бывают и другие, более сложные и эксклюзивные модели,

которые изготовляются только по индивидуальному заказу и исключительно мастерами-профессионалами.

Главное помнить, что винтовая лестница должна быть, прежде всего, прочной,

безопасной и сделанной из экологически чистых и нетоксичных материалов!

Применение в интерьере

Выбор вида винтовой лестницы и материала её изготовления напрямую зависит от предпочтений владельцев здания,

от их финансовых возможностей и от стиля интерьера помещения,

в которое должна вписаться создаваемая модель лестничной конструкции.

Так как винтовые модульные лестницы – это только функциональный,

но и декоративный элемент, то они прекрасно подходят под любой стиль интерьера.

Например, в тех помещениях, которые выдержаны в деревенском, ковбойском стиле или в стиле «кантри»,

в классическом или «прованском» стилях, отлично будут смотреться деревянные винтовые лестницы,

оборудованные массивными ступенями и изящными перилами.

Такие конструкции выглядят очень красиво, богато и кажутся «воздушными»,

они вносят в дизайн дома некий шарм и делают его интерьер эксклюзивным.

Для интерьеров, в которых преобладает стиль «модерн»,

подойдут металлические винтовые лестницы с металлическими «кружевами» и балясинами.

Для стиля хай-тэк или ар-деко лучше заказать кованые винтовые лестницы, которые впрочем,

отлично впишутся в любой интерьер помещения, если его отделка выполнена с применение натуральных материалов.

Винтовые лестницы для дачи принято изготавливать из недорогих материалов,

способных выдерживать одновременно и высокую нагрузку сезонного использования дома,

и воздействие неблагоприятных факторов: сырости и холода.

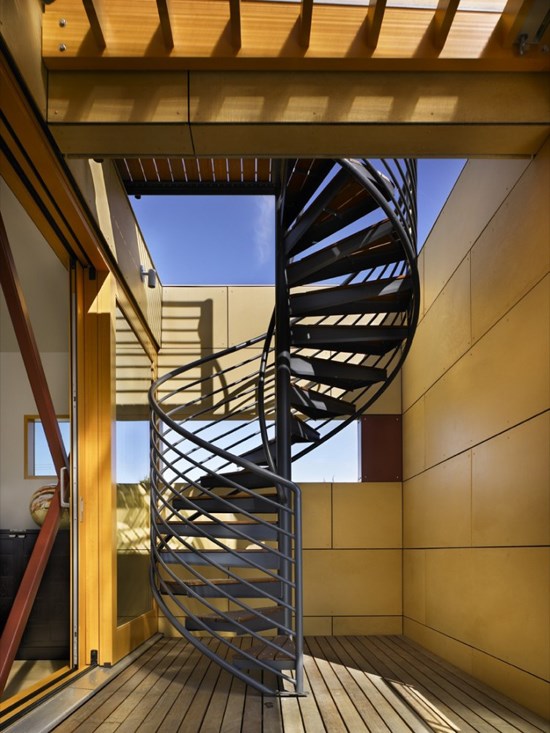

В таких случаях больше пригодится винтовая бетонная лестница или металлическая – прочные и стойкие конструкции,

которые можно использовать даже снаружи здания.

А лестница из фанеры для установки в дачном домике не подходит вообще.

Одним словом, для каждого из возможных вариантов отделки помещения,

интенсивности его использования и различных условий эксплуатации можно подобрать подходящую разновидность винтовой лестницы.

Её стилевое оформление и тип материала, из которого она будет изготовлена.

Создание винтовой лестницы

Благодаря наличию на современном рынке разнообразных расходных материалов

и размещённым в интернете чертежам устройства лестничных конструкций,

самостоятельно сконструировать винтовые лестницы на второй этаж, чердак или в подвал не составит особого труда,

но только при наличии необходимых инструментов, расходных материалов и желания.

Конечно, можно заказать такую конструкцию в строительной компании,

а её оформление в дизайнерской студии, но зачем платить больше?

Что нужно помнить?

Любое устройство винтовой лестницы удобно в эксплуатации и выполняет эстетическую функцию.

При этом оно должно быть удобным в использовании и многофункциональным, гармонично сочетаться с общим стилевым оформлением дома.

Полностью соответствовать требованиям будущих пользователь и соответствовать всем правилам по безопасности использования, особенно,

если в доме будут проживать маленькие дети и пожилые люди.

А так как подобный вид лестничных маршей является сложным инженерным сооружением и предполагает наличие двух и более маршей,

которые должны быть разделены с помощью поворотных площадок или ступеней.

То при их производстве требуется предварительный расчёт габаритных размеров самой лестницы, размеров её забежных ступеней и значения ширины проступи.

К тому же для того чтобы достичь максимальной долговечности службы, надёжности и безопасности эксплуатации витой лестницы,

при её изготовлении следует придерживаться таких рекомендаций:

  1. конструкция со свободной внутренней кромкой горизонтальной плоскости ступеней способствует снижению травматизма по причине соскальзывания ноги во время подъёма или спуска по их узкой части. Такой способ установки винтовой лестницы делает её более безопасной в эксплуатации;
  2. самым доступным по стоимости, более надёжным и безопасным вариантом винтовой лестницы считается модель, в которой ступени закрепляются на несущей опоре и имеют винтовые ограждения. Другие виды, которые имеют поручни гнуто-клеевого типа и закреплённые без опоры ступени, существенно дороже в изготовлении и требуют сложного монтажа;
  3. так как при движении по лестничным ступеням чаще всего используется только их середина, то лучше сделать её более широкой – около 20 сантиметров, а уже на расстоянии в 15 см от центральной опоры ширину ступеней можно уменьшить до ширины в 10 см;
  4. Помните, что узкие ступени неудобные и небезопасные в использовании!
  5. при изготовлении прогона нужно учитывать, что минимальная длина ступени должна быть 15 см, а расстояние между двумя ступенями – 30 см;
  6. от назначения лестницы зависит изготовление её ступеней. Если же ступеньками пользуются редко, то они могут быть диной до 60 см при диаметре самого пролёта 1,4 м. Оптимальным же размером является длина ступени 80 см и диаметр 2 м;
  7. на поворотных лестницах не рекомендуется делать подступени, потому как они могут служить помехой для полноценной постановки стопы человека на её поверхность. А это может привести к соскальзыванию ноги и падению;
  8. при расчёте размеров лестницы и составления её проекта следует учитывать оптимальную высоту прохода, которая обеспечит комфортное передвижение человека по витку шириной до 2 м. Поэтому размеры винтовой лестницы должны быть удобными для всех её пользователей: и взрослых, и детей;
  9. каждый из полных витков круговой лестницы должен содержать не менее 11-12 ступеней;
  10. немаловажное значение имеет и угол наклона подъёма самой лестницы. И чем он будет больше, тем меньше площадь в помещении будет занимать винтовая лестница из дерева или металла. Допустимыми значениями наклона считается угол в пределах от 23 до 45 градусов. Наиболее удобным в использовании считается угол наклона от 25 до 35 градусов. Если же он будет больше 45 градусов, то подниматься по такой лестнице можно будет только спиной вперёд. А при наклоне менее 23 градусов ничего не будет лучше, как самому сделать винтовую лестницу в виде пандуса – без ступеней;
  11. в качестве центральной опоры оптимально подходит толстостенная круглая металлическая труба диаметром около 5 см. Даже такой минимальный диаметр обеспечит готовой конструкции необходимую прочность. Но чтобы создать винтажную лестницу, можно взять и более крупную трубу, но с достаточно толстыми стенками. Такая опора будет установлена вертикально, поэтому место её соприкосновения с полом должно выдерживать колоссальную нагрузку;
  12. если монтаж винтовой лестницы осуществляется на деревянное покрытие, то её вертикальная стойка должна быть закреплена на основании с помощью анкерных болтов и крепёжных элементов. Можно также закрепить основание конструкции путём заливки бетона с применением растяжек.

Какой порядок действий при создании винтовой конструкции своими руками?

Алгоритм действий при создании винтовой лестницы на второй этаж своими руками:

  • выбор вида лестничного пролёта;
  • проведение расчётов с учётом точных размеров проёма в потолке, ширины и наклона плоскостей, а также толщины используемых материалов;
  • проектирование винтовой лестницы и создание чертежа будущей конструкции в масштабе. На этом этапе важно учитывать строение первого и второго этажей, указать место, где необходимо установить лестничную конструкцию, и где должен быть сделан проём между этажами;
  • монтаж.

Металлическая или деревянная винтовая лестница своими руками не возможна

без точных замеров и расчётов её основных конструкционных элементов.

Поэтому рассчитывать параметры её отдельных деталей нужно предельно внимательно.

Иначе даже малейшая ошибка может повлечь за собой возникновение дискомфорта и повышение уровня

травматизма в ходе эксплуатации сборной или монолитной винтовой лестницы.

А сборка и установка самой конструкции должна быть проведена строго по расчерченным схемам.

Для того чтобы лестница была комфортной, удобной в использовании и безопасной для подъёма и спуска.

Рекомендуется на всех этапах её создания соблюдать все рекомендации и правила,

разработанные и проверенные опытными специалистами.

Расчёт винтовой лестницы

Независимо от вида конструкции, деревянные и бетонные винтовые лестницы

в одинаковой степени нуждаются в точном расчёте всех их параметров.

Рассмотрим пример расчёта строения лестницы из металла своими руками,

в которой в качестве опоры будет выступать стальная трубка толщиной 5 мм, диаметром 6-8 см.

Для сварки консолей в данном случае будет использоваться стальной уголок,

а для обустройства ступеней – деревянный массив.

Так как винтовая лестница на чердак или на второй этаж является правильной окружностью,

то её диаметр должен соответствовать размеру проёма, окружность которого определяется по формуле:

L=2?*(2R/3)*n,

где L –длина окружности, R –внешний радиус консоли лестницы, 2R/3 – радиус движения, Y – оборот конструкции, угловая величина, которая демонстрирует разницу в высоте между ступенями винтовой кованой лестницы, n – длина одной ступеньки, которая составляет разницу между радиусом проёма и внешнего радиуса опорной трубы.

Угол наклона проёма рассчитывается по формуле:

Y=Y: число ступеней.

Ширину проступи рассчитываем по формуле:

W=2R*sinY,

где W – ширина поступи, R –внешний радиус консоли лестницы, Y – угол наклона лестницы. Наиболее удобными в использовании являются винтовые лестницы с шириной поступи 20-30 см.

Зная ширину и угол ступени, рассчитываем наибольшую ширину проступи:

W1=R*sinY,

где W1 – максимальная ширина проступи.

Для того чтобы определить число ступеней, необходимо высоту всего проёма от пола первого этажа до уровня второго разделить на высоту одной ступеньки.

Значение высоты одной ступени при этом должно быть в пределах 15-20 см – наиболее оптимального размера для взрослого человека.

Особенности изготовления

Начинать изготовление винтовой лестницы необходимо с выбора места размещения основного опорного стержня,

крепления нижнего опорного фланца и обустройства в доме опоры из бетона, металла, деревянного бруса или кирпича.

При этом стойку необходимо прочно закрепить, чтобы готовая конструкция смогла выдерживать суммарную массу всех своих комплектующих частей и вес человека,

а также прочно соединить с нижней и верхней частью конструкции. Легче всего закрепить ступени на деревянной опорной стойке.

После установки основного опорного столба осуществляется монтаж ступеней,

а в частности крепление первой ступени к полу.

Чтобы пользователям винтовой лестницы было удобно передвигаться по ней, необходимо правильно рассчитать размещение её осей. Для этого устанавливается каркас, изготовленный под конечную форму изделия,

и с помощью строительного уровня выполняется проверка строгого вертикального положения опорного стержня.

Допускается соединение двух металлических профилей в виде перевёрнутой Т — образной подставки,

на которую впоследствии можно установить ступени винтовой лестницы.

Чтобы надёжно закрепить ступеньки на центральной опорной стойке лестницы,

с более узкой их стороны необходимо просверлить отверстия такого диаметра,

который соответствует диаметру стойки, и во время монтажа между ступенями вставлять втулки и шайбы,

которые будут защищать материал от деформации.

А для того чтобы придать конструкции большей прочности,

каждую последующую ступеньку необходимо укладывать внахлёст на предыдущую и закреплять с помощью

кронштейна.

Дальнейшая сборка винтовой лестницы осуществляется согласно следующей пошаговой инструкции:

  • установка проступей и втулок в необходимом порядке;
  • непосредственно монтаж ступеней с учётом их точного положения в начальной и конечной точке крепления;
  • закрепление кронштейнов и крепёжных элементов;
  • монтаж верхней ступени к перекрытию и фиксация положения опорного стержня;
  • установка перил, поручней и других защитных ограждений.

В случае отсутствия опыта и навыков в выполнении подобного вида работ,

лучше доверить этот процесс квалифицированным специалистам.

Создание и монтаж винтовой лестницы – достаточно сложный процесс, который нуждается в серьёзном подходе. Поэтому импровизации и применение фантазии в обустройстве подобных конструкций будут неуместными.

Зачастую работы по проектированию, созданию и монтажу винтовой лестницы поручают профессионалам,

но если вам хочется самостоятельно соорудить её собственными руками,

позаботьтесь о грамотном проектировании поворотной конструкции,

детально рассчитайте все показатели и при монтаже соблюдайте все вышеописанные правила.

Цены | Винтовая лестница штата Мэн

Прейскурант стандартной сборки

Ниже приведены цены для блоков от 7 до 9 футов, от пола до пола, 3 1/2, 4 или 5 футов в диаметре. По возможности, мы рекомендуем использовать для всех лестниц диаметр 5 футов. Диаметр 5 футов, протектор 30 градусов соответствует большинству требований строительных норм. Для винтовых лестниц, конечно, мы советуем подать заявку и проконсультироваться с местными строительными органами. Все наши лестницы изготавливаются в соответствии с вашими требованиями.Срок доставки составляет около 6-8 недель с момента получения депозита.

Мы доставляем в Нью-Гэмпшир, Вермонт, Массачусетс, Коннектикут, Нью-Йорк и Род-Айленд. Доставка в Мэн бесплатна. Доставка за пределы штата Мэн осуществляется по себестоимости и обычно меньше налога с продаж штата.

Протектор 30 градусов, стальной поручень
5 футов диаметром
Рама протектора и центральная стойка 30 градусов
3 дополнительных балясины на проступи
Посадочная рама 60 градусов
3/4 ступени из твердой древесины (неотшлифованная, необработанная, незакрепленная)
интерьер плоский черный, отделка из твердых пород дерева
по часовой стрелке или против часовой стрелки

3500 долларов США.00

30-градусный протектор, деревянные перила
5 футов диаметром
Рама протектора и центральная стойка 30 градусов
3 дополнительных балясины на проступи
Посадочная рама 60 градусов
3/4 ступени из твердой древесины (неотшлифованная, необработанная, незакрепленная)
интерьер плоский черный, отделка из твердых пород дерева
по часовой стрелке или против часовой стрелки

4 250,00 долл. США


БЕСПЛАТНАЯ ДОСТАВКА НА ОСНОВЕ
По стоимости в другие штаты
Перед размещением заказа ознакомьтесь с нашим контрольным списком.Свяжитесь с нами сегодня, чтобы процитировать ваш проект.

НЕКОТОРЫЕ ОБЫЧНЫЕ ЭКСТРА:
ПУТИ 22,5 ГРАДУСОВ

Подъем примерно 9 дюймов

Узел диаметром 6, 7, 8 футов
Круглый элемент
Узел типа «J»
Спираль для прямой лестницы и доски
краска, отличная от черного
Перила второго этажа

30 ГРАДУСОВ

Подъем ок. 9 дюймов

Размещение винтовой лестницы и подъезда

Информация в этой статье относится к:

ВОПРОС

Я хочу создать винтовую или круговую лестницу с помощью Home Designer.Однако, когда я нажимаю на родительский инструмент «Инструменты лестницы», а затем нажимаю на дочерний инструмент «Кривая слева» или «Кривая справа», я не могу понять, как создать спиральную или круговую лестницу. Как это достигается?

ОТВЕТ

Винтовые лестницы можно добавить к своим планам, используя символы, расположенные в библиотеке.

Для размещения винтовой лестницы

  1. Если обозреватель библиотеки еще не открыт, перейдите к Просмотр> Обозреватель библиотеки .
  2. В браузере библиотеки перейдите к Home Designer Core Catalogs> Architectural> Staircases> Spiral .

    В Home Designer Suite перейдите к Основные каталоги Home Designer> Архитектура> Винтовые лестницы .

  3. Выберите большую круговую лестницу или малую круговую лестницу символ .
  4. Щелкните на плане, чтобы разместить лестницу.
  5. Теперь вы можете использовать ручки редактирования для перемещения и регулировки винтовой лестницы или использовать инструмент Выбрать объекты для выбора лестницы и щелкнуть инструмент редактирования Открыть объект , чтобы настроить размер и материалы.



Теперь, когда у нас размещена наша винтовая лестница, мы готовы создать лестничную клетку.

Для создания лестничной клетки

  1. Если на плане еще нет двух этажей, используйте пункт меню Построить> Этаж> Построить новый этаж , чтобы создать второй этаж на основе того, что находится под ним. Если в вашем плане уже есть второй этаж, нажмите кнопку На один этаж выше , чтобы перейти к следующему шагу.
  2. Включите эталонный дисплей , щелкнув Инструменты > Этаж / эталонный дисплей> Справочный дисплей .

    Контрольный дисплей также можно включить, нажав F9 на клавиатуре.


  3. Выберите Сборка> Перила и настил> Прямые перила , затем создайте два прямых сегмента перил и совместите их с круговой лестницей, как показано ниже.

  4. Затем завершите корпус с помощью инструмента Сборка> Перила и настил> Криволинейные перила. нарисуйте круговые перила.

    Это будет похоже на изображение выше.

  5. Измените размер изогнутой секции перил, чтобы она соответствовала лестнице. Для этого выберите перила, нажмите на центральную ручку и перетащите ее в центр лестницы.
  6. Теперь, когда вы правильно разместили центр стены, вам может потребоваться немного изменить размер. Для этого перетащите другой квадратный маркер, чтобы получить нужный размер.

    Теперь перила должны быть установлены в нужном месте.

    Примечание: После того, как вы ограждаете комнату лестничной клетки перилами, автоматически создается невидимая стена, соединяющая эту комнату с одной из других стен в конструкции.


  7. Затем выберите Сборка> Дверь> Дверной проем , затем щелкните и поместите конец лестницы на 2-й этаж.

    Ваш рисунок должен выглядеть так, как на изображении выше.

  8. Используя инструмент Выбрать объекты , щелкните в центре комнаты на лестнице, которую вы создали, чтобы выбрать комнату, и нажмите кнопку редактирования Открыть объект , чтобы отобразить диалоговое окно Спецификация помещения .
  9. На панели «Общие»:

    • Измените тип помещения на Открыть ниже .
    • Установите имя комнаты на Лестничный колодец .
    • Нажмите ОК , чтобы закрыть диалоговое окно и применить изменения.
  10. Перейдите к 3D> Создать вид камеры> Полная камера , затем щелкните и перетащите вид камеры, чтобы увидеть результаты.
    В Home Designer Pro вместо этого перейдите к 3D> Создать вид в перспективе> Полная камера .

    Уровень верхнего этажа (в данном примере 2-й этаж) должен выглядеть так, как показано на рисунке ниже.

    Вы можете настроить материалы, применяемые к перилам, в диалоговых окнах их спецификаций.


    Уровень нижнего этажа (в данном примере - этаж 1) должен выглядеть примерно так, как на следующем изображении.


винтовая лестница - голландский перевод - Linguee

К задней части комнаты

[...] a замечание ab l e винтовая лестница i n a n ажурная револьверная головка.

памятников-nationaux.fr

Achter in d e zaal omringt een geheel opengewerkt [...]

torentje een opvallende wenteltrap.

памятников-nationaux.fr

Из него re a винтовая лестница , w hi ch была удалена [...]

г. после падения монархии, спустился в частные апартаменты императрицы на первом этаже.

schoenbrunn.at

H ie r bevond z ich een we nteltrap, die na de [...]

val van de monarchie werd verwijderd en die naar de privévertrekken van de keizerin op de begine grond leidde.

schoenbrunn.at

Рядом находится второй холл wi t h винтовая лестница t o t большая гостиная с кухней и большим камином (50 м2).

micazu.com

Aangrenzend is een tweede hal m et wenteltrap na ar de grote woonkamer me t keukenhoek ( 50 m2) en grote open haard.

micazu.nl

Ров (16), посаженный в 1979 году, образует отдельный сад, частично тенистый, а частично солнечный, доступ к которому осуществляется сверху, из-под

[...]

тис большой обрезанный на углу Террасы Леда, по

[...] an interes ti n g винтовая лестница d a ti ng из [...]

пятнадцатый век.

chateaudevalmer.com

De voormalige Slotgracht (16) beplant в 1979 г., heeft een aparte tuin, koel in de schaduw en warm aan de zonkant,

[...]

toegankelijk via een merkwaardige

[...] vijftiende-eeuw se ged raai de trap, v erbo rgen i n de grote [...]

gesnoeide taxus van het "Leda terras".

chateaudevalmer.com

Гость

[...] Доступ в люкс и комнату осуществляется через ia a винтовая лестница i n t башня.

gastenkamer.com

De kamers en suites bereikt u v ia de we nteltrap in de toren.

gastenkamer.com

Три этажа здания соединены дворами с внутренними садами и винтовой лестницей g e .

lighting.philips.com

De drie verdiepingen van het gebouw zijn met elkaar verbonden via binnenplaatsen met tuinen en een enorme wenteltrap.

освещение.philips.nl

Закрытые освещенные комнаты по-прежнему повернуты на четверть, окруженные винтовой лестницей hu g e t h на , образуя вертикальный маршрут вдоль всех залов.

mecanoo.com

De van licht afgesloten zalen zijn steeds een kwartslag gedraaid, daar omheen een reusachtige wenteltrap die een verticale route maakt langs all zalen.

mecanoo.com

Стиль ренессанс до ub l e винтовая лестница h a s две лестницы, которые никогда не пересекаются.

памятников-nationaux.fr

De dubbel draaiende trap waarvan de twee delen elkaar niet kruisen is gebouwd in Rennaissance stijl.

памятников-nationaux.fr

Посещение Башни в Burghsluis Clumsy's

[...]

все еще весело: легенда Вестеншувена -

[...] сказанная и кормовая er a винтовая лестница y o u подняться на вершину [...]

башни фантастический вид!

micazu.com

Een bezoek aan de Plompe Toren bij Burghsluis is nog steeds leuk: de

[...]

legende van Westenschouwen wordt

[...] verteld e n na een kl im via wenteltr ap heb je bovenop [...]

de toren een fantastisch uitzicht!

micazu.nl

На антресольном этаже, что на

[...] доступ v ia a винтовая лестница м a de из железа [...]

и камень, это двуспальная кровать.

roomorama.com

Op de tussenverdieping, die

[...] bereikbaar находится по адресу: ee n wenteltrap g em aakt van ijzer [...]

en steen, een tweepersoons bed.

roomorama.com

Винтовая лестница w i th 294 ступеньки ведет на вершину башни, откуда открывается великолепный вид на площадь и город.

holidayhomestuscany.com

Een wenteltrap van 294 treden leidt tot bovenaan de toren, vanwaar men van een schitterend uitzicht geniet van het plein en de stad.

holidayhomestuscany.com

A pr et t y винтовая лестница l e ad s до небольшой обеденной зоны и мини-кухни, где гости могут свободно готовить и принимать пищу.

gastenkamer.com

По адресу: een leuke wenteltrap bereikt u een kleine eetkamer, с мини-кухней waar u kunt ontbijten of een klein gerecht bereiden.

gastenkamer.com

Чтобы получить дополнительный вид и ощутить это типичное ощущение открытки с картинками, пройдите из гостиной вверх t h e винтовая лестница i n до романтическая комната в башне (спальня) с панорамным видом.

lacaza.co.uk

Voor extra uitzicht en dat typische ansichtkaart gevoel, loop dan even vanuit de woonkamer de wenteltrap op naar boven welke leidt naar de romantische torenkamer (slaapkamer) met Panoramisch uitzicht.

lacaza.nl

Великолепный вестибюль с его

[...] 16 век с по n e винтовая лестница i s s до примечательного.

leuven.be

De prachtige inkomhal met zijn

[...] 16deeeuwse st en en wenteltrap (wentelsteen) is n и коня [...]

te bewonderen.

leuven.be

Cl os e r винтовая лестница l e ad s до [...]

кухня на цокольном этаже, а оттуда доступ к гладильной, а также к ванной и двухместной комнате.

tuscanyaccommodations.org

Een smal le draaitrap le idt na ar de keuken [...]

in de kelder en via deze heeft men toegang tot de strijkkamer, een badkamer en een dubbele kamer.

tuscanyaccommodations.org

Из-за op e n винтовая лестница t h is Категория номера не подходит для детей [...]

до 4 лет.

parco-san-marco.com

Дверь открыта и находится в камере, где нет детей на 4 года.

parco-san-marco.com

Out до o r винтовая лестница i n g оцинкованная [...] Сталь

, состоит из 12 ступеней + площадку треугольной формы (только квадратная полость) с балюстрадой на площадке.

sogem-trappen.com

D eze buitentrap in ge galvaniseerd staal, [...]

bestaat uit 12 treden en een driehoekig platform (dus enkel voor vierkant trapgat) встретил забор.

sogem-trappen.com

A винтовая лестница l e ad s выше [...]

столовая к жилью на первом этаже.

hoffmann-international.com

Een draaitrap leid t van de eetkamer [...]

naar de Accommodation op de eerste verdieping.

hoffmann-international.com

A na rr o w винтовая лестница t r ap ped в закрытой стальной трубе ведет вниз.

belgium-architects.com

Een s malle spiltrap gevangen in een gesloten stalen koker leidt je naar beneden.

belgium-architects.com

В башне возле ворот вверх t h e винтовая лестница l e ad s Вы наверху, где расположены две спальни и центральная ванная комната с раковиной и душем.

kasteelforsale.com

In het torentje naast d e poort l eidt de draaitrap u naar boven waar twee slaapkamers en een centrale badkamer met wastafel en douche voorzien zijn.

kasteelforsale.com

Соседний

[...] столовая oo m , винтовая лестница t o b edroom или office.

max-villas.eu

Naastgelegen eetk am er, wenteltrap naa r slaapkamer [...]

кантор

max-villas.eu

T h i s винтовая лестница i n d Для квадратной полости предусматривается.

sogem-trappen.com

De ze

Размеры винтовой лестницы - конструкции винтовой лестницы

Технические характеристики:

Отделка винтовой лестницы производства Stairways Inc., 4166 Пайнмонт Хьюстон, Техас 77018 (1-800-231-0793). Лестница должна быть отгружена целиком.

Опыт:

Опыт трех поколений обеспечивает надежность и своевременную доставку превосходного продукта.

структурные характеристики:

Винтовые лестницы

Stairways, Inc., соответствующие любым требованиям. Заказчик несет полную ответственность за уведомление нас о строительных нормах и специальных требованиях.

Коды:

Национальные строительные нормы и правила

(BOCA) или Единые строительные нормы и правила требуют наличия спирали диаметром не менее 60 дюймов с ступеньками 30 градусов и максимальным расстоянием в центре 4 дюйма для балясин.Перед заказом проконсультируйтесь с местным инспектором по строительству, чтобы узнать о требованиях к вашему приложению.

Покрытия и поверхность:

Стандартная грунтовка, цинк-хромированный красновато-коричневый ингибитор ржавчины, черная акриловая эмаль, эпоксидные смолы или горячее цинкование, наносимые на химически очищенные поверхности.

Код

Приемлемость:

Мы спроектируем и изготовим лестницы для любых рабочих условий. Заказчик несет полную ответственность за уведомление нас о строительных нормах и специальных требованиях.

Материалы и отделка:

Лестницы

изготавливаются из различных материалов: стали, алюминия, нержавеющей стали, латуни, бронзы, дуба, сосны, ореха, тика и вишни. Доступные варианты отделки: фрезерование, полировка, сатинировка или покрытие.

Галерея изображения

Стол с винтовой лестницей Подступенки:

** Шаг по соблюдению кода * ПОСАДКА / ВЕРХНИЙ ЭТАЖ

30 Степень Шаг **

12 Шагов на 360 градусов

27 градусов шаг

13.3 шага на 360 градусов

22 1/2 градуса Шаг 16 шагов На 360 градусов

Чистовая высота этажа

Количество ступеней / подступенков

Общий оборот

Чистовая высота этажа

Количество ступеней / ПОДЪЕМНИК

Общий оборот

Чистовая высота этажа

Количество ступеней / ПОДЪЕМНИК

Общий оборот

85–95

9 ступеней

* 10 рядков

270

90–96 дюймов

11 ступеней

* 12 рядков

297

84–91 дюймов

12 ступеней

* 13 рядков

270

96 "- 104"

10 ступеней

* 11 стояков

300

97 "- 104"

12 ступеней

* 13 рядков

324

92 "- 98"

13 ступеней

* 14 стояков

292.5

105–114

11 ступеней

* 12 рядков

330

105 "- 112"

13 ступеней

* 14 стояков

351

99 "- 105"

14 ступеней

* 15 рядков

315

115 "- 123"

12 ступеней

* 13 рядков

360

113–120 дюймов

14 ступеней

* 15 рядков

375

106 "- 112"

15 ступеней

* 16 рядков

337.5

124–133

13 ступеней

* 14 стояков

390

121–128 дюймов

15 ступеней

* 16 рядков

405

113–119

16 ступеней

* 17 рядков

360

134–142

14 ступеней

* 15 рядков

420

129–136 дюймов

16 ступеней

* 17 рядков

432

.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
