Мансардная крыша своими руками — чертежи, инструкции, советы

Содержание

Особенность мансардной крыши
Проектирование
Односкатная
Двухскатная
Ломаная двухскатная
Мансардная с выносными консолями
Двухуровневая мансарда
Формы крыш
Ломаная мансардная крыша
Вентилируемые и не вентилируемые крыши
Некоторые проекты мансардных крыш
Технология строительства мансардной крыши своими руками
Проведение работ
Установка стропильной системы
Установка утепления
Особенности стропильных систем мансардных крыш

Разберёмся в том, что именно мы называем мансардой сегодня. Согласно строительным правилам, действующим в наше время, речь идёт о помещении на чердаке, часть фасада которого образуется поверхностью крыши.

Причём, если рассматривать линию пересечения стен фасада здания и поверхности крыши, то её высота над уровнем пола должна не превышать полутора метров.

Особенность мансардной крыши

Для их проектирования существует широкий спектр возможных решений. При этом нужно помнить, что одной из основных особенностей мансарды является то, что имеется два участка ската крыши. Один из них является более пологим, другой — с более сильным наклоном.

Кроме этого, желательно, чтобы высота вертикальной части стены была больше одного метра. Это даст возможность ощущать себя в таком помещении гораздо более комфортно, чем в противоположном случае.

Проектирование

Рассмотрим виды стропильных систем для мансардных помещений. Здесь мы расскажем об основных типах таких помещений в зависимости от их строения.

Односкатная

Здесь речь идёт о плоской наклонной поверхности. Однако, наклон в этом случае обычно бывает относительно небольшим. Проектировать такую мансарду гораздо легче, чем для других типов, но и полезного пространства в таком помещении будет относительно немного.

Двухскатная

Такого рода решений существует немало. Расскажем о некоторых из них. Это также один из самых простых вариантов. Выглядит он следующим образом.

Как мы здесь видим, при проектировании мансарды целостность крыши ничем не нарушена. Это позволяет снизить цену обустройства такого помещения.

Но оборотная сторона такого варианта состоит в том, что величина самой мансарды в данном случае является минимальной по сравнения с другими архитектурно-проектными решениями.

Ломаная двухскатная

Рассмотрим похожий вариант. Однако отметим, что он позволяет увеличить величину мансарды. Он рассчитан на другую разновидность устройства крыш.

Его основной недостаток тот же, что и в предыдущем случае. Здесь для помещения отводится очень мало места. Что, однако, окупается простотой проектирования такого рода мансард.

Мансардная с выносными консолями

Здесь мы рассмотрим более сложную геометрию.

Мы видим, что проектирование такого типа мансарды представляет определённые сложности. При этом помещение имеет гораздо больший объём, чем в предыдущих случаях. Имеется вертикальная внешняя стена, что даёт возможность сделать в мансарде качественные окна.

Важный аспект такого решения состоит в том, что здесь есть возможность выдвинуть вертикальную стену мансарды за пределы фасада дома. Это даёт хорошую возможность для увеличения площади помещения. Отметим, что здесь речь идёт об одноуровневой мансарде.

Двухуровневая мансарда

Здесь мы говорим о значительно более сложном варианте. Двухуровневое помещение с несколькими комнатами также может быть одним из вариантов мансарды.

Однако проектирование такой мансарды представляет собой непростую задачу, хотя и может предоставить дополнительную гибкость и эффективность при использовании доступного пространства.

Формы крыш

В этом разделе мы рассмотрим основные типы. К наиболее простым типам можно отнести односкатную или двухскатную.

Более сложным вариантом является использование ломаного типа. При использовании такой её разновидности внутреннее пространство, которое можно использовать для мансардного помещения, существенно увеличивается. Такой вариант является разновидностью двускатной крыши.

Более сложными вариантами являются те, которые выполнены в виде купола, пирамиды или конуса.

Существует ещё четырёхскатная, которая ещё называется вальмовой. Фактически здесь речь идёт о двухскатной крыше, дополненной ещё двумя скатами, которые расположены спереди и сзади.

Также нельзя не упомянуть о многощипцовых крышах. Здесь подразумевается сочетание двух или нескольких двускатных, которые расположены перпендикулярно друг другу.

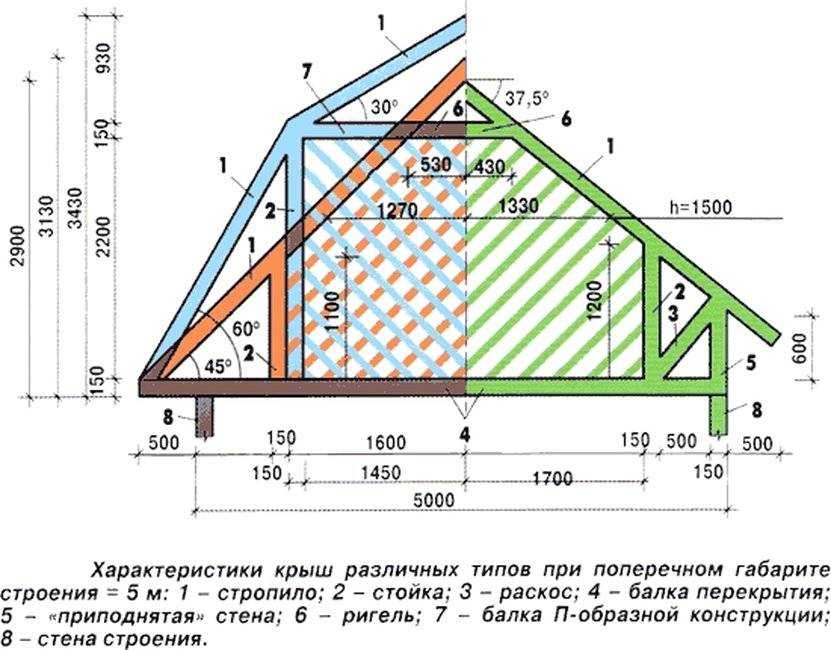

На следующем рисунке наглядно продемонстрированы некоторые их типы.

Как мы здесь можем увидеть, одни конструкции дают возможность для более простого проектирования мансарды, чем другие.

Ломаная мансардная крыша

Разновидностей мансард существует не так уж и мало. Однако, некоторые варианты являются достаточно редкими. Один из наиболее распространённых — это ломаная мансардная. Что именно мы имеем в виду, когда говорим об этом?

По сути, речь идёт об обычной двухскатной крыше. Её отличие лишь в том, что в рассматриваемом варианте каждый скат разбит на два участка (это самый распространённый вариант, но таких участков может быть и больше двух), которые имеют различный наклон. Та часть, которая находится в центре, меньше наклонена, а по краям — больше. Поясним сказанное рисунком.

Теперь перейдём к тому, как она устроена. Рассмотрим ещё один рисунок.

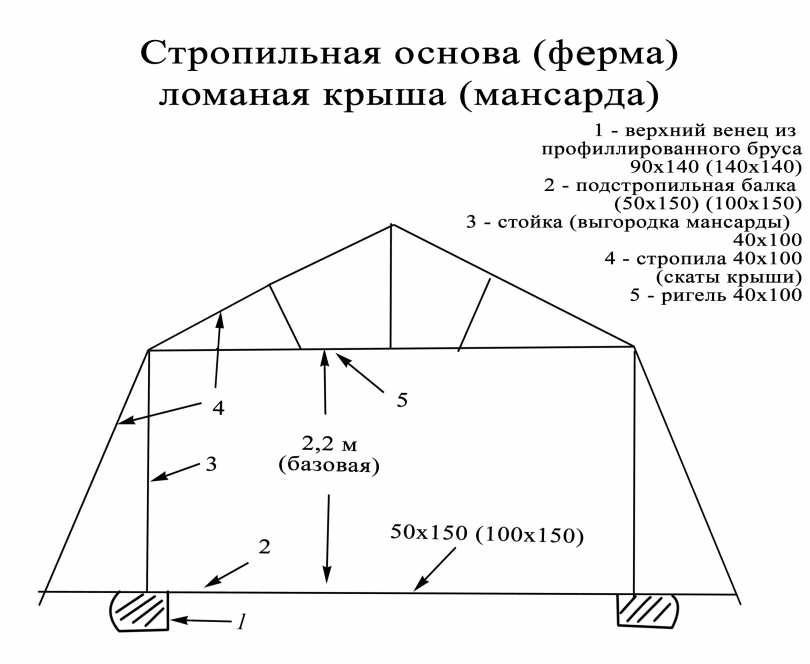

На этой схеме показано расположение стропил, которые составляют каркас. Кратко расскажем о них.Балки перекрытия. Это часть, на которой смонтирована вся конструкция крыши. С одной стороны — это часть потолка верхнего этажа здания.

С другой стороны, на этих балках монтируются остальные элементы конструкции:

Стойки — вертикально расположенные элементы, которые служат опорой.
Прогоны расположены вдоль мансарды.
Наслонные стропила — это наклонная основа для настила.
Поперечные балки служат для мансардных перекрытий.

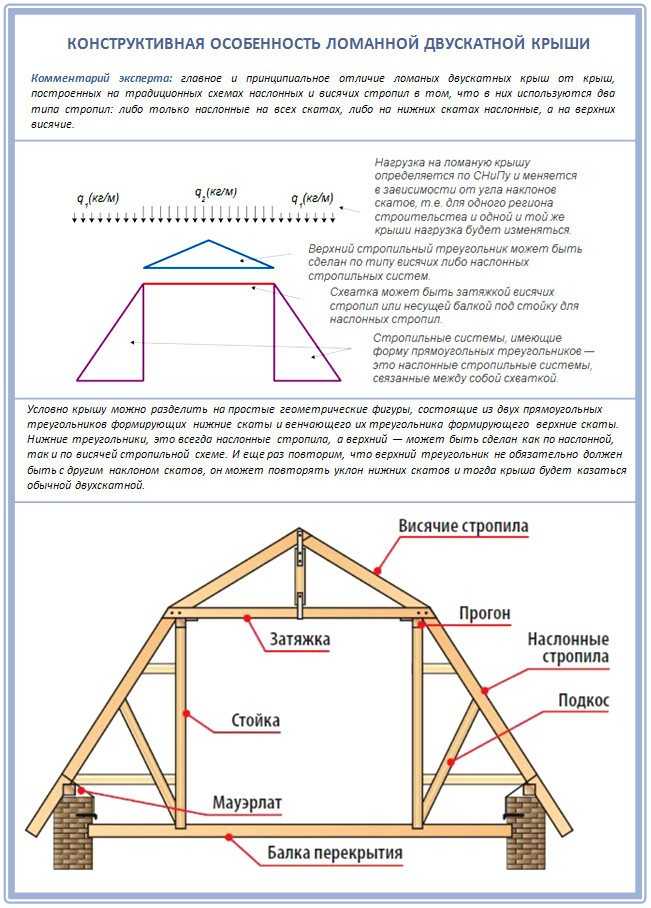

Здесь были перечислены основные элементы конструкции. Покажем ещё одну схему.

Здесь показаны ещё несколько важных элементов стропильной системы:

Мауэрлат. Это продольно расположенные балки, которые служат основной опорой для наслонных стропил.
Висячие стропила. Они расположены в верхней секции крыши.
Затяжка служит для увеличения прочности всей конструкции.
Подкосы являются дополнительной опорой для наслонных стропил.

Вентилируемые и не вентилируемые крыши

Стропильная система — это основа, но это далеко не всё. Сама крыша имеет довольно сложное устройство. Ведь она должна защищать дом от дождя, холода и жары. Кроме этого, внутри дома образуется водяной конденсат, который может не только создать значительный дискомфорт для жильцов, но и повредить слой теплоизоляции. Поэтому она имеет достаточно сложное устройство.

Поясним эту схему. Обычно утеплительный слой располагают между наслонными стропилами. Под ним непосредственно располагают пароизоляцию. Над утеплительным слоем располагают гидроизоляцию. Под ней оставляют тонкий воздушный слой, который служит для вентиляции.

На наслонные стропила сверху прибивают контробрешётку (рейки, которые расположены вдоль стропил). А на них — обрешётку (рейки, расположенные перпендикулярно стропилам). Сверху устанавливается кровельное покрытие.Это пример устройства такой крыши, в которой вентиляция предусмотрена.

К этому типу относится большинство. В местностях, где преобладает тёплый и сухой климат, может быть поставлена крыша, в которой такого рода вентиляция не предусмотрена.

Некоторые проекты мансардных крыш

Расскажем, как могут выглядеть мансардные крыши в наиболее распространённых случаях.

Здесь приведена конструкция для двухскатной мансардной крыши. Вот ещё одна схема, которая соответствует двухскатной ломаной.

Если она четырёхскатная, то это позволяет отвести для мансарды больше свободного пространства. Вот принципиальная схема стропильной системы для них.

На приведённой схеме показана стропильная система, которая может быть применена при проектировании. Далее покажем ещё один пример четырёхскатной (вальмовой) крыши.

Технология строительства мансардной крыши своими руками

Если у нас есть планы построить мансарду, то возможны, в принципе, два основных пути:

Сделать самому.
Обратиться к специалистам.

Каждый из упомянутых вариантов имеет свои достоинства и недостатки. Если выполнить все необходимые работы своими руками, то это будет стоить намного дешевле. Но для этого придётся хорошо потрудиться и нужно будет сделать работу на качественном, достаточно профессиональном уровне.

Если же обратиться к специалистам, то работа, хотя и будет выполнена качественно, но и стоить будет намного дороже.

Если всё же решили взяться за это дело самостоятельно, то сначала нужно подготовить необходимые материалы и инструменты.

Создание будет проходить в два основных этапа:

создание каркаса,
обустройство кровли.

Для проведения работ потребуются различные материалы:

Деревянный брус различного сечения.
Доски толщиной 3-4 см и шириной 15 см.
Кровельный материал (шифер).
Утеплитель.
Пароизоляция.
Гидроизоляция.
Гвозди на 80 мм.

Потребуются также инструменты для работы:

Острый нож.
Молоток.
Топор.
Строительный степлер со скобами.
Отвес.
Рулетка.
Ножовка.

Поскольку мансардная крыша является достаточно сложной конструкцией, то нужно сначала составить её схему и произвести расчёт частей.

Рассмотрим ситуацию для двухскатной ломаной мансардной крыши. Расскажем о том, какие расчёты и как нужно будет сделать.

Прежде всего важно определиться с кровельным материалом. Его надо выбирать исходя из конкретных особенностей ситуации. В частности, обратим внимание на две разных стороны вопроса. Уровень теплоизоляции и гидрозащиты в мансарде существенно ниже, чем в доме.

Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши. Другая особенность состоит в том, что важно пользоваться более лёгкими материалами как для крыши, так и для внутренней отделки создаваемой мансарды.

Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал.

Для того, чтобы определить вес, нужно определить прежде всего её площадь. Для этого её поверхность разделяется на более простые геометрические фигуры и их площадь складывается.

При определении веса учитываются:

вес стропил и балок,
вес утеплителя,
вес гидроизоляции,
вес кровли.

Сначала определяется вес на единицу площади, и затем умножается на её величину.

При расчёте веса не забываем о возможном весе нанесённого снега и учитываем его величину. Также нужно учитывать дополнительное воздействие ветра.

Суммарная нагрузка находится путём деления всей нагрузки на площадь крыши. На основе полученного числа и довольно сложных вычислений по специальным таблицам определяются необходимые параметры стропильной системе и, в частности, величина стропильного шага и рекомендуемый уклон крыши.

Проведение работ

Установка стропильной системы

Перед проведением таких работ необходимо подготовить древесину. Её нужно хорошо высушить, а также обработать специальным антисептическим и огнезащитным составом.

На первом этапе нужно установить мауэрлат.

Его укладывают на слой гидроизоляции. Следующим шагом будет крепление конькового бруса.

После этого устанавливаются наслонные стропила. Для удобства места их крепления можно помечать на мауэрлате. Обычно шаг установки стропил составляет 70 см. Стропила принято надрезать для того, чтобы укрепить соединение с мауэрлатом.

Верхние края стропил также обрезаются под углом. Там устанавливают затяжки.

Затем на стропила ставится обрешётка и устанавливается пароизоляционная плёнка.

Установка утепления

Стропильная система — эта основа для крыши, но нужно установить утеплитель и гидроизоляцию.

Прежде всего нужно определиться с выбором материала для утеплителя. Распространены несколько вариантов:

Стекловата. Это дешёвый и эффективный материал, но при её укладке образуется вредная для здоровья пыль. При использовании этот материал безопасен, долговечен и эффективен.
Плита ДВП. Обладает хорошей теплоизоляцией и звукоизоляцией. Для жилых домов обычно не применяется.
Пенопласт — эффективный материал, весит немного. Однако, токсичен и пожароопасен.
Пенополистирол по своим характеристикам сходен с пенопластом, но не обладает его недостатками.
Минеральная вата. В последние годы является наиболее распространённым материалом, который используется для утепления. Эффективна в использовании, почти не имеет недостатков.

Сверху стропил укладываем гидроизоляционную плёнку, которую нужно тщательно закрепить. Снизу вставляем блоки минеральной ваты и закрепляем их пароизоляционной мембраной, прикрепляя её снизу к стропилам.

При этом листы минеральной ваты нужно нарезать на несколько сантиметров шире, чем зазоры между стропилами. Это нужно для того, чтобы исключить образование щелей в теплоизоляции.

Особенности стропильных систем мансардных крыш

Каркас строится с той целью, чтобы обеспечить, что он выдержит весь вес мансардной крыши вместе с так называемым «кровельным пирогом». С другой стороны, он должен быть максимально лёгким для того, чтобы снизить нагрузку.

Обычно для таких работ используется древесина хвойных деревьев. Это связано с тем, что такая древесина с большей лёгкостью способна подвергаться обработке.

Перед использованием деревянные детали должны пройти антисептическую и противопожарную обработку.

Современные технологии и качественные строительные материалы позволяют самостоятельно построить качественную мансардную крышу. Однако, при этом нужно провести грамотное проектирование и расчёт необходимых параметров.

Особое внимание нужно обратить на качество и надёжность возводимой стропильной системы.

Чертежи мансардной крыши | Архитектурный журнал ADCity

06.11.2018 2021

В индивидуальном строительстве дом с мансардой часто строят с ломаной крышей, хоть это и дорогостоящее решение. Ломаные мансардные крыши в силу своих особенностей конструкции намного увеличивают полезную площадь внутренних помещений мансарды. При одинаковой ширине фундамента дома и пола комнаты в такой мансарде будут иметь бо?льшую площадь за счет выступов и ниш, чем комнаты под крышей обычной конструкции.
Стандартная конструкция ломаной крыши позволяет опустить свесы карниза намного ниже, не только сделав экстерьер дома весьма оригинальным — такие свесы защищают стены и фундамент дома от ветра и влаги, направляя атмосферные осадки в сторону от жилья.
Чем сложнее ломаная крыша своими руками, тем сильнее зависимость надежности конструкции от материалов, из которых изготовлена кровля, от климатических условий, от толщины балок стропильной системы и других факторов. Классическая мансардная крыша своими руками чертежи которой приведены ниже, имеет соотношение наклона нижних скатов к полу в 60°, верхних скатов — в 30°.

СНиП оговаривает комфортную высоту потолков в мансардных комнатах – не менее 2 м. Поэтому схема с уклоном крыши в 600 вполне оправдана, а надежность конструкции обеспечивается более толстыми балками перекрытия и брусом стропил, чем при обустройстве обычной двускатной крыши.

При классическом построении мансарды сила ветра и нагрузки от веса снега на боках кровли с большим уклоном не учитываются. Снег будет накапливаться на верхней поверхности кровли, выполненной с наклоном 300-450. Чем больше угол наклона кровли, тем сильнее парусность крыши, поэтому в климатических с сильным ветром нужно строить крыши с маленьким уклоном, а это для обустройства мансарды представляет проблему – площадь дома в таких условиях должна быть довольно большой.

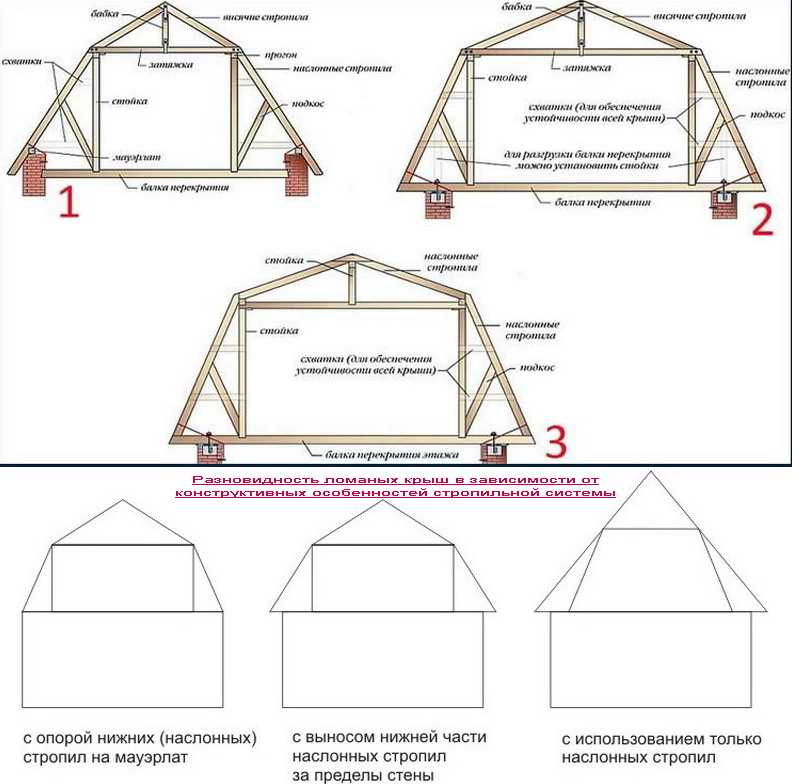

Схемы ломаных крыш

Каркас ломаной крыши конструируется из сосновых пиломатериалов первого или второго сорта. Для проведения расчетов регламентированы такие параметры, как сечение бруса и обрешеточных досок, размеры и вес кровли из различных стройматериалов, снеговые и ветровые нагрузки, шаг крепления стропил.
Конструкция крыши с висячей стропильной системой оправдана, если у основания треугольника (на рисунке верхний) будет размер ? 4,5 м – это и определяет ширину мансарды. Если ширина получается больше, то обустраиваются наслонные стропила, которые крепятся на стене.

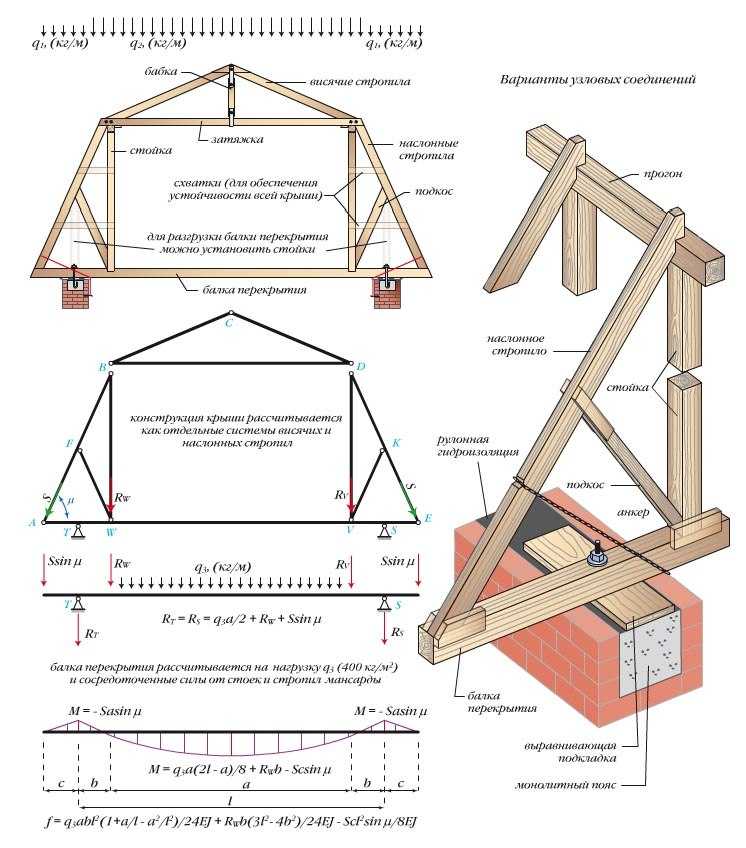

Как рассчитать крышу ломанного типа

Шаг между стропилами часто определяется шириной утеплителя – такое решение позволяет сэкономить на рулонных материалах, и расстояние между стропилами выбирается на 2-3 см меньше ширины материала утеплителя. Например, при ширине плиты минеральной ваты в 60 см расстояние между соседними стойками должно быть 57-58 см.
Доски стропильных ног также рассчитываются по ширине, исходя из параметров утеплителя. Для вентиляции слоев теплоизоляции нужно обеспечить вентиляционный просвет 20-30 мм, иначе накапливающийся конденсат вызовет гниение древесины, а затем – и порчу утеплителя. Для условий средней полосы толщина утеплителя может быть не больше 230-250 мм, поэтому минимальная ширина стропильных ног — 230 мм при толщине доски ? 50 мм. Чем больше ветровые, температурные и снеговые нагрузки в регионе, тем толще следует делать стропила.

Рекомендуем: Для экономии пиломатериалов утеплитель можно укладывать в двух направлениях: вдоль и поперек стропил, сделав между слоями тонкую и редкую обрешетку.

При минимальной толщине плиты базальтовой ваты 100 мм можно использовать доску 50 х 150 мм, оставив на вентиляционный зазор 50 мм.

Монтаж мансардной крыши

Мауэрлат на мансардной крыше обустраивается стандартными приемами – крепление бруса к стене вязальной проволокой, анкерами или шпильками. Если дом брусовый или бревенчатый, то мауэрлатом может служить верхний венец сруба, пропитанный антисептиком и веществами, повышающими влагостойкость древесины.

Для мауэрлата в доме из ячеистого бетона сверху стен заливается монолитный армированный ростверк, а сам мауэрлат крепится к забетонированным в стену стержням. Для стен из кирпича или железобетона такой бетонный ростверк делать не нужно – материал стен сам по себе довольно прочный, и выдержит любые способы крепления стропильной системы. Нужно будет только сделать двухслойную гидроизоляцию по всему периметру дома, а брус мауэрлата сечением 150 мм обработать антисептиком.
Для сборки элементов стропильной конструкции пользуются длинными гвоздями – 150-200 мм.

По углам и на пересечениях несущих стен с внутренними перегородками дома лучше делать болтовые соединения, или использовать двухсторонние резьбовые шпильки. Также все пересечения элементов кровли рекомендуется дополнительно укреплять металлическими пластинами-накладками.

Монтаж стропильной системы мансарды можно осуществить двумя вариантами решений:

Сборка элементов на грунте, подъем готовых узлов конструкции наверх. В первую очередь крепятся вертикально угловые элементы, которые образуют будущие фронтоны. В пазы, сделанные в брусе мауэрлата на рассчитанном расстоянии, вертикально вставляются и жестко закрепляются остальные элементы стропильной конструкции. Для придания жесткости и правильной геометрии можно временно закрепить элементы распорками и укосинами, а после монтажа боковых балок, когда конструкция приобретет нужную жесткость, распорки можно снять;
Второй способ – последовательная сборка мансардной крыши на месте. Так работать эффективнее и удобнее, потому что при объемной системе стропил поднимать собранную крышу вручную будет проблематично – придется арендовать кран. После сборки конструкции укладываются балки перекрытия, к которым в пазы крепятся вертикальные брусовые стойки, а для жесткости и придания вертикальности системе устанавливаются временные укосины. Затем идет сборка верхних и боковых стропильных ног, такими же образом монтируются укосины и распорки.

Последний этап – монтаж верхних балок, которые изготавливаются по шаблону, и в них сразу запиливаются пазы для стропил. Так как мансардная ломаная крыша не имеет конька, на брус посередине монтируются укосы, которые предназначены для фиксации верхнего треугольника крыши мансарды.

крыши, мансардной, Чертежи

Проектирование и бесплатные чертежи дома с мансардой

В наше время все больше загородных домов строятся по чертежам, в которых предусмотрена мансарда. Чтобы грамотно выполнить обустройство мансарды, необходимо предусмотреть, какие помещения в ней будут располагаться.

Проект дизайна и интерьера мансардного этажа

Это может быть:

cпальня;
кабинет;
миниатюрная гостиница;
детская комната;
спортзал.

Для каждого такого помещения составляется конкретный проект, который затем воплощается в чертеже. Некоторые владельцы загородных домов скачивают такие чертежи из интернета абсолютно бесплатно. Причем в этих материалах представлена подробная внутренняя планировка будущего этажа. Каждое такое помещение загородного дома обязательно имеет мощное освещение. Для подачи свежего воздуха на чертежах проекта предусматривается встроенная вентиляция. Для естественного освещения в домах из бруса устанавливают большие окна.

Вернуться к оглавлению

Содержание материала

1 Разработка мансардного этажа
2 Причины строительства мансарды
3 Мансардная крыша
4 Что должно быть отражено на чертеже
5 Как должна выглядеть планировка мансарды
6 Утепление кровли
7 Нюансы проекта двухэтажных домов, имеющих мансарду
8 Освещение

Разработка мансардного этажа

В принципе площадь мансардного этажа может быть самой разной. Все зависит от габаритов дома. Однако общим остается одно правило: независимо от площади домов мансардный этаж не должен выходить за пределы базового здания.

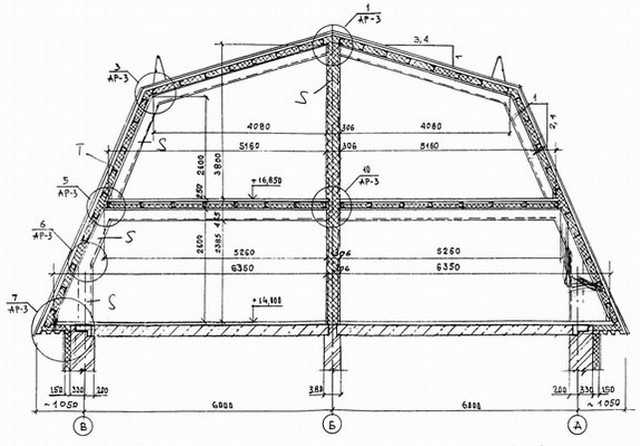

Подробная схема конструкции мансарды

Планировка мансардного этажа может быть самой разной. Каждое такое помещение имеет собственный проект и конфигурацию. Сделать бесплатно такую планировку можно при помощи специальных планировочных программ. Они же помогут создать план мансарды с учетом всех требований.

Вернуться к оглавлению

Причины строительства мансарды

Такая популярность мансардных проектов при строительстве загородных домов обусловлена рядом характерных причин.

Планировка мансарды позволяет несколько увеличить имеющуюся жилую площадь, одновременно серьезно экономя свободное пространство. Когда на чертеже вместо чердака указывается мансардный этаж, это значит, что в доме из бруса серьезно сократятся теплопотери. Обычно тепло уходит через кровлю, что составляет 10 %. Для получения бесплатного проекта мансардного помещения в брусовом доме достаточно скачать из интернета полный комплект нужных чертежей. При соблюдении технологического процесса строительства в доме мансардного этажа намного сокращаются расходы на ремонт кровли.

Вернуться к оглавлению

Мансардная крыша

Ее планировка обладает некоторыми отличиями. Дело в том, что мансардная кровля должна выдерживать давление с нескольких сторон. Снизу поднимается влажный нагретый воздух, превращается в конденсат и оседает на внутренней поверхности крыши. Поэтому, когда делается проект мансардного этажа, необходимо учитывать основные требования, предъявляемые к таким конструкциям.

Главным является обустройство и конструкция крыши:

теплоизоляции;
пароизоляции;
гидроизоляции.

Так как мансардный этаж обладает наибольшей площадью контакта с внешним миром, ему требуется крыша, имеющая самую качественную теплоизоляцию.

Подробная схема теплоизоляции мансарды

О видах теплоизоляции можно прочесть совершенно бесплатно на сайтах интернета. На страницах Сети можно познакомиться с разновидностями теплоизоляционного материала для дома, сделанного из бруса.

В последние годы хозяева частных домов пытаются при обустройстве чердачного помещения создать мансарду. Изменения учитываются в проектной документации, вносятся соответствующие коррективы в планировку дома. Если дом был куплен старым, имеющим обычный чердак, новые владельцы занимаются его перестройкой. Для такой работы необходимо создание чертежей, где отображается обустройство мансарды.

Вернуться к оглавлению

Что должно быть отражено на чертеже

Безусловно, каждая переделка планировки требует точного отражения в чертежах. Если проект имеет подробный чертеж, с отражением всех нюансов, становится намного легче составить смету необходимых затрат на строительство. Чтобы строительство мансарды было сделано правильно, необходимо сначала рассчитать конструкцию стропил. Как сделать такой расчет, можно посмотреть бесплатно в справочной литературе, представленной на страницах специализированных сайтов.

Специально разработанные строительные нормы предписывают конкретные габариты бруса в зависимости от двух параметров:

шага;
длины.

Больше всего для проектирования и чертежа мансарды дома подходит ломаная крыша с двумя скатами. Для нее делается необходимое количество стропил из бруса, которые устанавливают внутри с опорой на несущие внутренние стены дома. В противном случае крыша может быть не очень надежной.

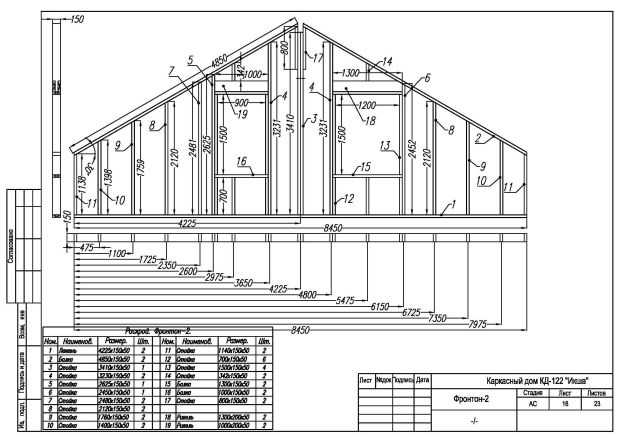

Чертеж двускатной мансарды

Для мансарды, особенно когда дом очень старый, требуется сооружение мауэрлата. Его делают у основания крыши, проходя весь периметр дома. Такая замкнутая конструкция, позволит снизить давление на стены. Это имеет большое значение, если применяются висячие стропила. При этом стропила должны образовывать своеобразный треугольник, опираясь одним концом в поперечную балку, а другим в мауэрлат.

Все изменения в проекте должны отражаться в чертеже. Должна быть четко показана новая стропильная система, обозначено сечение бруса стропил.

На отдельном чертеже показывается устройство вентиляционной системы. Обычный чердак с утеплением имеет вентиляцию, которая не годится для мансардного этажа. Мансардная вентиляция должна обеспечивать циркуляцию воздуха таким образом, чтобы в комнате никогда не было душно, чтобы она не продувалась сильными ветрами.

Вернуться к оглавлению

Как должна выглядеть планировка мансарды

Конструкция крыши диктует будущую планировку помещения.

Планировка двухуровневой мансарды

От формы кровли зависит полезная площадь этажа. К примеру, боковой скос кровли нужно будет отделить перегородкой. Свободно передвигаться по такому пространству очень сложно. Поэтому односкатная крыша имеет небольшое преимущество. У такой мансарды имеется только одна боковина, что даст возможность увеличить размер полезной площади.

Однако высота потолка ограничит свободу движения, нужно будет все время пригибаться. Идеальным считается скат, обращенный в сторону севера. К сожалению, подобное не всегда получается. Отличным вариантом считается двускатная крыша, имеющая ломаную форму. Она отличается нижним, очень крутым скатом. У такой мансарды увеличивается площадь, ее планировка становится намного проще.

На мансардном этаже можно при желании оборудовать гостиную. Мансарды, имеющие небольшой уклон крыши, смотрятся намного уютнее. Они больше всего подходят для устройства спальни. На такой площади можно устроить кабинет.

Интерьер и дизайн кабинета обустроенного в мансарде

Самая высокая точка потолка мансарды обязательно должна превышать 220 см. Это позволит передвигаться в помещении любому человеку, не наклоняя головы. При устройстве спальни кровать в мансарде лучше ставить рядом со скатом. В этом месте, высота помещения должна превышать 180 см. При резком подъеме с кровати при такой высоте исключается удар головой о потолок.

Когда делается планировка мансардного интерьера, необходимо в проекте учесть несколько важных нюансов:

Утепление;
Нагрузка, которую выдерживает брус;
Отопление;
Освещение;
Компактность мебели.

Вернуться к оглавлению

Утепление кровли

Так как на кровлю постоянно оказывает влияние внешняя среда, она требует более тщательного подхода.

Чтобы предотвратить попадание теплого воздуха из помещения прямо в утеплитель, обязательно делается пароизоляция.

Подробная схема утепления крыши

Ее укладывают так, чтобы получить сплошную поверхность, без зазоров. Все стыки закрывают липкой лентой.

Самыми лучшими утеплителями для мансарды считаются:

Минеральная вата;
Экструдированный пенопласт.

Материал укладывается послойно, стыки заполняются монтажной пеной. Иногда делается комбинированное утепление. Для этого совмещают теплоизоляцию с пароизоляцией. На брус накладывается гидроизоляционная мембрана, которая не позволяет конденсату попадать на утеплитель. Между гидроизоляцией и кровлей оставляется небольшой вентиляционный зазор.

При соблюдении описанных выше технологических требований к утеплению крыша мансардного этажа будет наиболее надежной. Небольшая ошибка может создать аварийную ситуацию.

Когда подбирается кровельный материал, нужно придерживаться только одного принципа: крыша должна быть легкой, но очень прочной.

Вернуться к оглавлению

Нюансы проекта двухэтажных домов, имеющих мансарду

В чертежах подробно указывается план второго этажа, в котором указывается размер и расположение лестничного узла в доме. Он должен быть очень массивным, так как наличие нескольких этажей вызовет постоянную эксплуатацию лестницы. Для этого она должна иметь большую ширину и быть пологой, а это требует дополнительную площадь.

Очень важными остаются некоторые особенности, когда планируется чердачное помещение. Каждый проект двухэтажного дома, имеющего мансарду, требует точно выполненного расчета скатов крыши. От этого будут зависеть следующие показатели:

Высота помещения;
Жилая площадь;
Расположение лестницы;
Освещенность.

Проект одноэтажного коттеджа с мансардой

Чаще всего в низких местах хранятся различные вещи, устанавливаются небольшие шкафчики, устраиваются кладовки. Такие ниши мешают нормальному входу на лестницу. В связи с этим такой узел монтируется около конька.

Вернуться к оглавлению

Освещение

Очень важно, чтобы в мансарде было достаточно естественного освещения. Когда имеет место односкатная крыша, этот вопрос решается достаточно просто. Прямо на фронтонах монтируют большие окна. Если кровля имеет ломаный вид, существует несколько подходов:

Устанавливаются оконные системы, прямым врезанием в кровлю;
Делаются скатные конструкции, где предусмотрено крепление окон прямо на фронтоне.

Отрицательной стороной такой конструкции можно назвать сложную стропильную систему, так как окна требуют использования дополнительных деталей, чтобы увеличить жесткость строения.

Пример естественного освещения мансарды

На каждом чертеже двухэтажного дома, где эксплуатируется мансарда, необходимо показать важнейшие коммуникации:

Водопровод;
Канализацию;
Вентиляцию;
Электрическую проводку.

Бесплатный чертеж дома с мансардой

Мансарда – это удачное решение для увеличения жилой площади одноэтажных частных домов. Размер и последующая планировка мансардного этажа напрямую зависит от выбранного типа и конструкции крыши. Тем, кто сооружает жилище своими руками, достаточно выбрать подходящий вариант, материал, изучить чертежи, которые в достаточном количестве и в свободном доступе на сайтах интернета.

Чертеж и планировки всех этажей дома с мансардой

Вернуться к оглавлению

Содержание материала

1 Виды кровли для дома с мансардой
- 1. 1 Односкатные крыши
- 1.2 Двускатные крыши – привычная классика
- 1.3 Презентабельные четырехскатные мансарды
- 1.4 Полувальмовая мансардная крыша
- 1.5 Чертежи сложных конструкций

Сооружение кровли для мансардного этажа дома отличается от чертежа простой крыши дополнительным устройством утепления, звукоизоляции, необходимости обустройства окон. Архитектурные разработки предлагают множество проектов симметричных и ассиметричных мансард, расположенных как над всем домом, так и над некоторой его частью.

Наиболее распространённые готовые чертежи для сооружения мансарды своими руками встречаются для таких видов крыш:

В отдельных случаях используют также чертежи шедовых, бочкообразных кровель, а также более сложных разновидностей крыши с козырьками, дополнительными скатами. Такие схемы доступны для бесплатного скачивания, а само исполнение своими руками требует умения и значительной практики в строительном деле.

Односкатные крыши

Европейские дизайнеры и строители давно взяли в разработку этот тип крыши как для бюджетных семейных домиков, так и для более роскошных вилл и сооружений.

Односкатный вариант кровли у нас принято в основном использовать для хозяйственных построек или маленьких сезонных дачных домиков 4 на 6 и совершенно напрасно:

Это самый лёгкий вариант сооружения и обустройства мансарды на чердаке своими руками.
Чертёж и расчёт стропильной системы самый простой.
Чертеж крепления стропильной системы мансарды
Минимальное количество доборных элементов снижает материальные затраты и время строительства.
И наконец, в заснеженных регионах – это самый подходящий вариант в плане уборки снега, но для этого должен быть подобран соответствующий угол наклона.
Ещё одна область применения домов с односкатной крышей – открытые ветру горные пространства.

Основными элементами односкатной крыши будут стропила, обрешётка, изоляционные материалы, кровля. Схема выглядит таким образом:

Проекты современных домов с односкатной крышей на любой вкус можно легко найти на просторах интернета и скачать бесплатно. Вот несколько примеров.

Простой симпатичный европейский домик для средней семьи

Дачный эконом-вариант

Оригинальные проекты в духе современности

Вариант для состоятельного застройщика

Двускатные крыши – привычная классика

Постройки с простой или ломаной двускатной крышей – самый распространённый вариант выбора при застройке. Привлекают такие проекты привычным глазу видом стандартного проекта частного дома, который может быть различной величины. Примечательно, что есть возможность обустроить уютную мансарду своими руками.

Простая двускатная крыша – это две наклонные плоскости вдоль длинных сторон дома, которые смыкаются вверху коньком. Схема доступна и проста. Угол наклона скатов такой кровли может быть разным, но самым практичным для стока воды и снега считается угол в 45о.

Типичный дом с мансардой под двускатной крышей с оригинальным экстерьером

Для просторного размещения помещений мансарды высота и ширина двускатной крыши должна быть довольно большой. Более удобным в этом плане является двускатная ломаная крыша.

Помещение в мансарде значительно увеличивается. Возведение кровли такого типа своими руками более сложно по сравнению с работой над простой двускатной или односкатной крышей. Да и расход материалов, изоляции и утеплителя также значительно увеличивается. Несмотря на все эти сложности, выбор дизайнерских решений для внешнего и внутреннего обустройства таких домов значительно шире.

Презентабельные четырехскатные мансарды

Крыши в виде конверта, без фронтонов, пользуются успехом именно благодаря богатому и презентабельному виду дома. Мансарды с четырьмя скатами удачно венчают как строго квадратные дома (шатровые), так и прямоугольные (вальмовые).

Несмотря на подробные чертежи, размещённые на различных сайтах, возведение кровли такого типа имеет определённые сложности. Тем не менее, построить такую мансарду своими руками возможно при условии соблюдения всех технологий и наличия строительных навыков.

Бесплатные схемы вальмовых крыш разнообразных вариантов доступны всем, но общий процесс сооружения сложный и затратный. Тем не менее, мансарды, выполненные вальмовым способом популярны, так как дают возможность создать каждый проект неповторимым и оригинальным.

Стропильная схема шатровой четырехскатной крыши

Технологии сооружения стропильной системы могут быть двух видов:

Висячая – применяется в самых простых случаях, легко монтируется своими руками, но имеет маленький запас прочности.
Наклонная – более сложная система установки строп, но в то же время самая распространённая и прочная. Увеличивается срок эксплуатации и возрастает возможность использования дополнительных нагрузок.

Шатровая крыша позволяет использовать мансарду дома рационально. Вальмовые кровли домов придают им основательность и оригинальность.

Схема вальмовой кровли

Полувальмовая мансардная крыша

Конструкция этой кровли выглядит как «два в одном»: обычная двускатная крыша располагается над трапециевидной шатровой частью, или узкие части вальмовой кровли значительно срезаны по сравнению с длинными сторонами вальмы.

Готовый бесплатный расчёт такой конструкции можно найти в интернете, а можно заказать в специализированной конторе для своих индивидуальных размеров.

Схема устройства полувальмовой мансардной крыши

Такие мансарды востребованы для домов, которые сооружаются на открытых, продуваемых местах.

Мансарда под полувальмовой крышей имеет множество вариантов обустройства. Если добавить к этому высокую защиту и устойчивость перед атмосферными явлениями, становится понятно, что высокая стоимость строительства домов окупается их долгим сроком службы.

Чертежи сложных конструкций

Разнообразные многощипцовые и купольные крыши относятся к сложным видам конструкций домов с мансардами. Чертежи и постройку таких сооружений своими руками выполнить очень сложно.

Многощипцовые кровли венчают здания сложных конструкций с боковыми мансардами и надстройками. В процессе её создания образуется множество внутренних углов на стыках и наружных рёбер. Внутренние углы – энды – очень ненадёжный элемент, так как в них может скапливаться снег, мусор. Да и расходы на сооружение такого дома значительно возрастают. Дороговизна и сложность чертежей, постройки и ухода не пугает тех, кто хочет иметь необычную, оригинальную планировку чердачного помещения и всего внешнего облика дома.
Устройство многощипцовой крыши
Купольные крыши используют для придания дому облика старины. Чертежи, расчёты и работы по возведению такого типа кровли также относят к довольно сложным и дорогим видам. Круглая крыша может выситься над круглым зданием, а может быть только отдельной частью сложной кровли с куполами и башнями. Внутреннее обустройство мансарды также будет отличаться круглыми пололками и другими элементами.

виды, чертежи, инструменты, инструкция монтаж самостоятельно

Строительство мансардного этажа позволит увеличить полезную жилую площадь вашего дома. Выполнить работы своими руками достаточно сложно, но это вполне осуществимая задача при четком планировании и следовании инструкциям.

Дом с мансардой смотрится более презентабельно. Но мансардный этаж – это не только красивый внешний вид. Он увеличивает полезную площадь строения, а также предохраняет внутренние помещения от теплопотерь. Даже если этаж не утепляется, не отапливается и используется исключительно в летнее время, широкая воздушная прослойка гарантирует отличную теплоизоляцию. Обустраивается мансардная крыша под двухскатной или ломаной кровлей. Второй вариант предпочтительнее, так как полезная площадь мансарды будет больше.

Расчеты и чертежи

Строительство мансарды – это работа, которая требует некоторых специфических знаний. И первые навыки понадобятся, когда вы будете производить расчеты и готовить чертеж. Из опыта строительства мансардных этажей можно сделать вывод, что обустройство стропильной системы во многом зависит от выбранных материалов.

Расстояние между стропилами должно соответствовать ширине утеплителя, иначе отходы будут очень большими.
Ширина плит из минеральной ваты составляет 60 см, следовательно, стропила следует устанавливать с шагом 57-58 см.
Ширина досок для каркаса также выбирается с учетом толщины утеплителя плюс зазор на вентиляцию.
Толщина слоя утеплителя составляет 250 мм, необходимо прибавить зазор на вентиляцию, таким образом получается ширина доски 280 мм.
Оптимальное сечение бруса для установки стоек – 100 х 100 мм. Такая толщина позволит мансарде противостоять сильным ветрам и снегопадам.

[important]Заказать расчет проекта мансардного этажа лучше всего у специалистов. Они учтут климатические особенности региона, ветровую и снеговую нагрузку, а также свойства кровельного материала, который вы будете использовать для монтажа. Вы получите чертеж со всеми необходимыми показателями.[/important]

Стропильная система

Если вы планируете строить мансарду, то заранее внесите изменения в проект дома. Самостоятельно проще всего выполнить монтаж мансардного этажа с ломаной крышей. Ломаную крышу устанавливать сложнее, но зато при равной площади основания помещение мансарды получится гораздо больше, чем при двухскатной кровле.

Также при монтаже ломаной крыши нужно учесть, что ее свесы можно сделать гораздо длиннее, чем двухскатной. Это большой плюс – верхушка стены будет защищена от попадания влаги. Также длинный свес позволит отвести воду как можно дальше от фундамента. Особенности стропильной системы ломаной крыши состоят в необходимости покупки более мощных и толстых балок.

Виды окон

При проектировании дома, включая мансардное помещение, следует учитывать разработанные нормативы по количеству и величине окон. Рекомендованный размеры – 10% от площади комнаты. Если общее помещение разделено перегородками, то окно необходимо обустраивать в каждом из них.

Существует несколько способов установить окно:

Окно-дормер, выступающее над крышей. Это довольно сложный способ, нужно монтировать дополнительные ендовы. Сложности будут не только в строительстве каркаса, но и при укладке покрытия. Также стоит учесть, что все установленные ендовы требуют тщательной гидроизоляции. Если в вашей местности выпадает много снега, то придется дополнительно монтировать снегозадержатели. Стоять у такого окна можно в полный рост за счет увеличения высоты проема. Но такое окно пропускает достаточно мало света.
Наклонное окно в плоскости крыши – это несложный вариант, который не требует особенных. При его монтаже важно сделать качественную гидроизоляцию, а рамы и стекла должны быть усилены – ведь на окно будет точно такая же нагрузка, как и на кровлю. Большим плюсом такой конструкции является большое количество света, которое попадает сквозь такие окна. Граница светотени будет не такой резкой, как при других вариантах обустройства окон. площадь окна увеличивается прямо пропорционально углу наклона крыши.
Вертикальное окно в торце мансарды представляет собой самый простой способ, так как здесь не требуется сооружать сложную стропильную конструкцию или искать усиленную раму. Еще один плюс — бюджетность.
Вертикальное окно, утопленное в помещении, обычно используется, если предполагается конструкция мансарды с балконом. Если же балкона не будет, то конструкция нецелесообразна – она скрадывает место в комнате, света внутрь поступает мало, а монтаж – сложный и утомительный.

[important]Вместо одного большого мансардного окна иногда лучше сделать два, но меньших по площади.[/important]

Необходимые материалы и инструменты

Перед тем, как начинать строительство мансардного этажа. нужно хорошенько подготовиться. Составьте список необходимых инструментов, включая даже те, что могут понадобиться в исключительных случаях. Если они всегда будут у вас под рукой, вам не придется прерываться на поиски.

измерительный инструмент: отвес, уровень и рулетка
строительный степлер для монтажа изоляционных материалов
нож строительный
пила, стамеска, ножовка для обрезки бруса, досок, выпиливания деталей
дрель и шуруповерт
молоток

Для кровли обязательно закупите заранее выбранное покрытие. Возьмите его с небольшим запасом на случай порчи или повреждений. К нему необходимо подобрать подходящий крепеж. С видом и количеством метизов вам помогут определиться при покупке кровельного материала.

Важно заранее подготовить пиломатериал для монтажа каркаса. стропильная система – главный элемент надежного и прочного мансардного этажа. Вам потребуются доски разной толщины и брус. Все эти элементы нужно тщательно рассчитать и включить в проект.

[note]Как правильно утеплить крышу читайте тут[/note]

Также не забудьте об изоляционных материалах. Гидро- и пароизоляция потребуются в любом случае. Утеплитель пригодится, если помещение будет жилым круглый год.

Мансардная крыша своими руками. Пошаговая инструкция

Монтаж стропильной системы кровли сложной конструкции может быть осуществлен двумя способами:

Все части собираются друг с другом на земле, а затем готовая мансардная кровля поднимается наверх.
Строительство ведется непосредственно на месте, то есть все работы выполняются на высоте.

Первый способ проще в плане сборки, но нужно найти способ поднять и затем закрепить готовую конструкцию наверху. Поэтому предпочтительнее второй вариант монтажа, когда вес узлы и элементы устанавливаются сразу на отведенное им место.

Настил балок перекрытия. В первую очередь нужно установить крайние элементы, хорошенько их закрепить и выровнять по уровню. Натяните между ними шнур, чтобы не вымерять ровность промежуточных элементов. Эта хитрость может пригодиться и при других видах работ.
Крепление к балкам стоек и затяжек. Затяжки представляют собой небольшие бруски, к которым затем крепятся боковые стропила. Для этого используются металлические уголки. Под длинные балки устанавливают стропильные ноги, но временно их можно просто подпереть стойками.
Установка временных распорок, чтобы все стойки были в строго вертикальном положении.
Сборка верхних и боковых стропильных ног. Сначала изготовьте шаблон, а уже по нему впоследствии делайте запилы. Конечно. при монтаже в стропильную систему, может понадобиться корректировка, так как добиться идеально геометрии все равно вряд ли удастся.
Стандартные длина доски составляет 6 м, чего часто бывает недостаточно. Для наращивания используют доски тех же размеров, а для усиления стыка – дополнительные элементы. Возьмите две доски по 300 мм каждая, и прикрепите их при помощи гвоздей или болтов к месту стыка.
Установка стропильным ногам затяжек, укосин.
Монтаж верхней части сложной кровли. Его можно выполнить разными способами. Во многом это зависит от площади основания.
После этого каркас можно считать собранным, остается выполнить стандартные для любой кровли работы.
Утепление, гидро- и пароизоляция. Используются материалы, предусмотренные проектом.
Монтаж кровельного покрытия. Особенности установки зависят от выбранного материала.

Советы профессионалов

При выборе утеплителя для средней полосы России обратите внимание на базальтовую вату, ее слой должен быть толщиной не менее 200 мм.

Если толщина утеплителя сильно сказывается на стоимости досок для обустройства стропильной системы, можно использовать следующий совет. Половину утеплителя уложите между стропилами, а другую половину – между досками обрешетки.

[warning]Если вы будете строить мансарду из двухскатной крыши. угол ее наклона должен быть около 50 градусов, иначе в комнате будет очень тесно.[/warning]

При монтаже ломаной конструкции особое внимание обратите на связки элементов. Они должны быть выполнены по всем правилам, быть прочными и надежными.

Фронтальные части кровли можно построить заранее, из того же материала, что и стены.

При составлении проекта, особенно, если вы делаете его самостоятельно, следует сделать чертеж с разных проекций.

Все деревянные элементы стропильно системы должны быть обработаны специальными составами, которые предохранят их от гниения и насекомых.

Пример, как выполнить строительство мансардного этажа своими руками, не имея большого опыта, можно посмотреть на видео:

Мансардная полувальмовая крыша – конструкция, чертеж, схема

В данной публикации вы можете видеть, как обустроена мансардная полувальмовая крыша, конструкция, чертеж которой с комментариями и пояснениями прислал нам Вадим Нахапетов из города Санкт-Петербург. С этими материалами он разбирался в процессе постройки своего дачного дома в Ленинградской области.

Вообще, схема крыши дома с мансардой, а точнее говоря, чертежи стропильной системы мансардной крыши совсем не отличаются от конструкции кровли с холодным чердаком. Все отличия заключаются в гидроизоляции, утеплении и вентиляции – пироге, который обеспечивает сохранность утеплителя между стропильных балок.

Вы можете посмотреть чертежи мансардных крыш, которые уже опубликованы на нашем сайте в разделе «Кровля». Вы увидите, что никакого различия по конструктиву нет. Но есть отличия между разными типами кровли.

Например, схема ломаной мансардной крыши и схема стропильной системы мансардной крыши с прямыми скатами здорово отличаются.

Для наглядности здесь еще раз дублируем обе эти схемы.

Схема мансардной крыши с прямыми скатами:

Схема ломаной мансардной крыши:

Как видите, и конструктив разный, и методы крепления стропил, и расход пиломатериала и кровельного материала. По экономичности вперед вырывается схема мансардной крыши с прямыми скатами. Однако по обустраиваемому жилому пространству – ломаная крыша лидирует.

Ниже приводится чертеж дома с мансардой, выстроенного в дачном стиле. Такой небольшой домик с небольшим пятном застройки словно предназначен для того, чтобы обустроить еще одно жилое помещение под кровлей.

Мансардная полувальмовая крыша – конструкция (чертеж от В. Нахапетова):

А теперь немного теории, чтобы схема дома с мансардой стала более понятной.

Основные требования к обустройству чердачного помещения

Нельзя сказать, что обустройство мансардной кровли – какое-то революционное слово в строительстве жилых домов. В условиях городов – это давно распространенный способ увеличения площади для проживания, а для студентов, поэтов и художников и других представителей не весьма оплачиваемых профессий, едва ли не единственная возможность снять дешевые квадратные метры.

Это было обусловлено не особо комфортными условиями быта, и, как правило, такие помещения под самой крышей были плохо утеплены.

Но этот их недостаток уже давно преодолен, и «битва» за дополнительные квадратные метры давно перешла на качественно другой уровень. Самым главным в мансарде является выполненная надлежащим образом кровля, без протеканий, соответственно гидро- и теплоизолированная.

Такое чердачное пространство подразумевает два варианта исполнения: летний и зимний. Тип крыши может при этом быть любой, все зависит от пожеланий и вкусов владельца дома, и, само собой, от его финансовых возможностей.

Лестница не менее важна

Как при любом другом строительстве, без предварительного проекта здесь не обойтись. Прежде всего, необходимо предусмотреть лестницу, по которой будет удобно добираться до этого помещения.

Даже правильно сооруженная и красиво оформленное мансардное помещение многое потеряет, если выход в него будет выполнен не надлежащим образом. А чтобы воспользоваться такими желанными квадратными метрами придется овладеть навыками альпиниста.

Кроме всего прочего, когда мансарда обустраивается в старом доме, имеющем свою планировку, то это может вызвать некоторые проблемы. Такая потребность, как правило, возникает, когда количество членов семьи возросло и жизненное пространство становится насущной необходимостью. Тогда надо будет учесть множество факторов.

Прежде всего, помещения на этаже под чердачным пространством должны использоваться рационально и, желательно, по своему функциональному предназначению. Возможно, придется даже несколько перепланировать уже имеющиеся комнаты, но оно того стоит. В случае, когда жилая комната под кровлей была изначально предусмотрена в проекте, то и пространство под лестницу не вызовет вопросов.

Мансарда с вертикальными и наклонными стенами

Сама конструкция чердачного пространства может иметь вертикальные или наклонные стены. От выбранного типа будет зависеть эффективная площадь, полученная в результате. Самым распространенными крышами для мансард являются двускатные крыши с изломом посредине. В таком помещении могут возникнуть небольшие проблемы с установкой корпусной мебели, но оно идеально послужит в качестве гостевой, детской или игровой комнаты, например, бильярдной.

Если выбран вариант с вертикальными стенами, то надо сначала обследовать фундамент на предмет его прочности. Хоть это и небольшая дополнительная нагрузка, но все же, и ее следует учесть. Вертикальные стены можно облегчить за размещения в них окон (не менее 12% от их площади), через которые будет проникать достаточно дневного света, и оно легко будет проветриваться.

Но все же, без армирующего пояса тут не обойтись. Он выровняет горизонтальную поверхность несущих стен и послужит основой для крепления мауэрлатных балок. Хорошо бы предусмотреть при обустройстве пояса закладку металлических оцинкованных стержней, на которые будет укреплен мауэрлат.

Если выбраны стены с наклоном, в качестве которых послужит сама конфигурация кровли, то следует помнить, что в данном случае мауэрлатовые балки послужат и для крепления балок для обустройства пола.

Основа основ – стропильная система

Последующим этапом станет изготовление стропильной системы, которая станет не только основой для кровли, но и стен, и потолка будущей мансарды. Она должна быть надежной и возведена с соблюдением правил, предъявляемыми материалами внешнего покрытия. Поскольку для устройства стропильной системы, обрешетки используется дерево, оно предварительно должно быть обработано антисептической смесью.

Необходимо предусмотреть проемы для окон, которые могут быть изготовленные в виде так называемого скворечника, или стандартные окна, которые крепятся непосредственно в крыше. Стропильная система, кроме того, что должна выдержать груз кровельного материала, но должна иметь и определенный запас прочности, чтобы выдержать вес снега зимой и противостоять ветрам.

Двойная влагоизоляция – необходимый фактор

Особенностью устройства кровли для чердачного помещения является двойная влагоизоляция: гидроизоляция непосредственно под кровельным материалом, которая защитит комнату от влаги извне, и пароизоляция, которая обезопасит утеплитель от конденсата изнутри.

Иначе, последний может потерять свои теплоизоляционные свойства. А в итоге, значительно возрастут затраты на обогрев помещения.

В качестве отделочного материала широко практикуется использование деревянной вагонки, гипсокартона или фанерных листов.

Приведенные выше советы помогут представить тот объем работ, с которыми придется столкнуться владельцу загородного дома или коттеджа, если он решил построить мансарду своими руками – схема стропильной системы мансардной крыши будет ему в помощь.

Creepy Attic — Illustrationen und Vektorgrafiken

26Grafiken

Bilder
Fotos
Grafiken
Vektoren
Videos

AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 26

creepy attic lizenzfreie Stock- и векторной графики.

Oder starten Sie eine neuesuche, um noch mehr faszinierende Stock-Bilder und Vektorarbeiten zu entdecken.

verlassenes böhmisches schlafzimmer, unordentliches boho-interieur — жуткий чердак, стоковая графика, -клипарт, -мультфильмы и -символ

Verlassenes böhmisches Schlafzimmer, unordentliches Boho-Interieur

Verlassenes böhmisches Schlafzimmer auf dem Dachboden, unordentliches Interieur, vernachlässigtes Boho-Zimmer mit verstreutem Müll, alte Möbel, rissige Wände, Spinnennetz an der Decke, verlassenes Haus oder Hotel Cartoon-Vektorillustration

verlassene nacht dachboden mit geisterjunge, gruselige szene — жуткий чердак, графика, -клипарт, -мультфильмы и -символ

Verlassene Nacht Dachboden mit Geisterjunge, gruselige Szene

Verlassenes Nachtdachzimmer mit Geisterjunge, alten Kinderspielzeugen und Möbeln in der Dunkelheit. Gruseliges Interieur mit Mondlicht, das durch das Fenster auf den Boden fällt, Хэллоуин gruselige Szene. Cartoon-Vektor-Illustration

призрак — жуткий чердак сток-график, -клипарт, -мультфильмы и символы — hexenhaus mit keller und dachboden — жуткий чердак сток-график, -клипарт, -мультфильмы и -символ

Vector Hexenhaus mit Keller und Dachboden

Vektorquerschnitt des Hexenhauses mit Keller und Dachboden. Keller mit Luke, Sarg und Knochen im Gewölbe. Garret mit Fledermäusen, Besen. Sachen für Magie, Katze und großer Kessel. Spielhintergrund для поиска.

Halloween Spuk Dachboden Wand vektor kopieren raum Hintergrund mit spinnennetz — creepy attic stock-grafiken, -clipart, -cartoons und -symbole bedect sind — Halloween-Thema Spuk Dachboden Kopierraum Hintergrund

treausre im dachgeschoss — жуткий чердак сток-графика, -клипарт, -мультфильмы и -символ

Treausre im Dachgeschoss

плакат на Хэллоуин, gruseliger party einladungsflyer mit Horror Symbolen aufdligen und element дачбоден. вектор-иллюстрация — жуткий чердак сток-графика, -клипарт, -мультфильмы и -символ

Хэллоуин Плакат Vorlage, gruseliger Party Einladungsflyer mit. ..

Halloween Postervorlage, gruseliger Partyeinladungsflyer mit Horrorsymbolen Kürbis und gruseligen Elementen auf dunklem Dachbodenhintergrund. Vektorgrafik-Illustration

Halloween Hintergrund kürbisse auf Altem dachboden mit spinnweben und spinnen in der gruseligen nacht, иллюстрации шаржа, Mystischer Dunkler Hintergrund. вектор — жуткий чердак сток-графика, -клипарт, -мультфильмы и -символ

Хэллоуин Hintergrund Kürbisse auf altem Dachboden mit…

mädchen geist in alten schlafzimmer auf dachboden in der nacht — жуткий чердак stock-grafiken, -clipart, -cartoons und -symbole , -clipart, -cartoons und -symbole

Alte Dachgeschoss, Vektor-illustration

Old Attic, Vektorillustration EPS 10 Format, voll editierbar

ängstliche kid — жуткий чердак, -cartoons und -symbole

Английский детский

векторный квест-игра. hexenhaus, spieler — жуткий чердак, графика, клипарт, мультфильмы и символы

Vektor-Quest-Spiel Hintergrund. Hexenhaus, Spieler

Vektorquerschnitt des Hexenhauses mit Keller und Dachboden. Quest-Spiel, RPG-Hintergrund mit Spielern, junge Leute treffen auf magische Zauberin und Katze. Келлер мит Сарг унд Кнохен. Garret mit Fledermäusen, Besen.

hexenhaus in einem gruseligen wald — жуткий чердак, графика, клипарт, мультфильмы и символ

Hexenhaus in einem gruseligen Wald

spukhaus dach dachboden dachboden. свет на вернагельтен фенштерн. летучий gespenst. zwei kürbis lächelndes gesicht. хэллоуин. гроссен монд. lustige комикс-фигурка оранжевая задняя нога. flaches design — жуткий чердак, графика, клипарт, мультфильмы и символы

Spukhaus Dach Dachboden Dachboden. Licht auf vernagelten Fenstern.

Spukhaus Dachboden Дахбоден. Licht verbretterten Fenstern. Флигендер Гейст. Zwei Kürbis lächelndes Gesicht. Фрелих Хэллоуин. Гроссер Монд. Lustige Zeichentrickfigur Orange Hintergrund Flaches Design Vektorillustration

Веселый Хэллоуин.

spukhaus dach dachboden dachboden. летучий gespenst. zwei kürbis lächelndes gesicht. свет на вернагельтен фенштерн. гроссен монд. lustige комикс-фигурка оранжевая задняя нога. flaches design — жуткий чердак, графика, клипарт, мультфильмы и символы

Fröhliches Halloween. Spukhaus Dach Dachboden Dachboden….

Fröhliches Хэллоуин. Spukhaus Дахбоден Дахбоден. Флигендер Гейст. Zwei Kürbis lächelndes Gesicht. Licht verbretterten Fenstern. Гроссер Монд. Lustige Zeichentrickfigur Orange Hintergrund Flaches Design Vektorillustration

spukhaus dach dachboden dachboden. свет на вернагельтен фенштерн. Катце-Боген Цурюк. летучий gespenst. кюрбис-керцен. хэллоуин. großer mond lustige мультяшный рисунок оранжевой задней ноги. flaches design — жуткий чердак, графика, клипарт, мультфильмы и символы

Spukhaus Dach Dachboden Dachboden. Licht auf vernagelten Fenstern.

Spukhaus Dachboden Дахбоден. Licht verbretterten Fenstern. Катценбоген Цурюк. Флигендер Гейст. Кюрбискерцен. Фрелих Хэллоуин. Großer Mond Lustige Zeichentrickfigur Orange Hintergrund. Флачер Дизайн-Вектор

шестнадцатеричная рама-векторная иллюстрация — жуткий чердак сток-графика, -клипарт, -мультфильмы и -символ

шестнадцатеричная рама-векторная иллюстрация

шестнадцатеричная шестнадцатеричная, умирает на ауф эйнем Besenstiel fliegt

шестнадцатеричный дом – векторная иллюстрация — жуткий чердак -grafiken, -clipart, -cartoons und -symbole

Hexe Hause – векторная иллюстрация

hexe im haus mit keller, dachboden. вектор — жуткий чердак сток-графика, клипарт, мультфильмы и символы

Hexe im Haus mit Keller, Dachboden. Вектор

spukhaus dach dachboden dachboden. свет на вернагельтен фенштерн. Катце-Боген Цурюк. летучая мышь летучая мышь. паук-монстр kürbis kerze. хэллоуин. großer mond lustige мультяшный рисунок оранжевой задней ноги. дизайн флажков — жуткий чердак сток-графика, -клипарт, -мультфильмы и -символ

Spukhaus Dach Dachboden Дахбоден. Licht auf vernagelten Fenstern.

Spukhaus Dachboden Дахбоден. Licht verbretterten Fenstern. Катценбоген Цурюк. Флигенде Летучая мышь. Монстр Спинне Кюрбис Керзе. Фрелих Хэллоуин. Großer Mond Lustige Zeichentrickfigur Orange Hintergrund. Flacher Vektor

spukhaus dach dachboden dachboden. свет на вернагельтен фенштерн. Катце-Боген Цурюк. летучий gespenst. курбис. хэллоуин. großer mond lustige мультяшный рисунок оранжевой задней ноги. дизайн флажков — жуткий чердак сток-графика, -клипарт, -мультфильмы и -символ

Spukhaus Dach Dachboden Дахбоден. Licht auf vernagelten Fenstern.

праздничных Хэллоуина. spukhaus dach dachboden dachboden. zwei kürbisse licht auf vernagelten fenstern. Катце-Боген Цурюк. монстр паук kerze. großer mond lustige мультяшный рисунок оранжевой задней ноги. flaches design — жуткий чердак, графика, клипарт, мультфильмы и символы

Fröhliches Halloween. Spukhaus Dach Dachboden Дахбоден. Zwei Kürb

Fröhliches Хэллоуин. Spukhaus Дахбоден Дахбоден. Zwei Kürbisse leuchten an verbretterten Fenstern. Катценбоген Цурюк. Монстр Спинненкерзе. Großer Mond Lustige Zeichentrickfigur Orange Hintergrund. Флач Дизайн. Вектор

Веселый Хэллоуин. летучая мышь летучая мышь. spukhaus dach dachboden dachboden. свет на вернагельтен фенштерн. Катце-Боген Цурюк. паук-монстр kürbis kerze. großer mond lustige мультяшный рисунок оранжевой задней ноги. wohnung — жуткий чердак сток-графика, -клипарт, -мультфильмы и -символ

Fröhliches Halloween. Флигенде Летучая мышь. Spukhaus Dach…

Fröhliches Хэллоуин. Флигенде Летучая мышь. Spukhaus Дахбоден Дахбоден. Licht verbretterten Fenstern. Катценбоген Цурюк. Монстр Спинне Кюрбис Керзе. Großer Mond Lustige Zeichentrickfigur Orange Hintergrund. Флачер Вектор

spukhaus dach dachboden dachboden. Лейхте Вернагельтен Фенштерн. Катце-Боген Цурюк. летучий gespenst. паук-монстр kürbis kerze. хэллоуин. großer mond lustige мультяшный рисунок оранжевой задней ноги.

wohnung — жуткий чердак сток-графика, -клипарт, -мультфильмы и -символ

Spukhaus Dach Dachboden Dachboden. Leichte vernagelten Fenstern….

Spukhaus Dachboden Dachboden. Licht verbretterte Fenster. Катценбоген Цурюк. Флигендер Гейст. Монстр Спинне Кюрбис Керзе. Фрелих Хэллоуин. Großer Mond Lustige Zeichentrickfigur Orange Hintergrund. Флачер Вектор

Веселый Хэллоуин. spukhaus dach dachboden dachboden. свет на вернагельтен фенштерн. Катце-Боген Цурюк. паук-монстр kürbis kerze. großer mond lustige мультяшный рисунок оранжевой задней ноги. flaches design — жуткий чердак, графика, клипарт, мультфильмы и символы

Fröhliches Halloween. Spukhaus Dach Dachboden Дахбоден. Licht…

fröhliches halloween. летучая мышь летучая мышь. spukhaus dach dachboden dachboden. свет на вернагельтен фенштерн. Катце-Боген Цурюк. паук-монстр kürbis kerze. großer mond lustige мультяшный рисунок оранжевой задней ноги. дизайн флажков — жуткий чердак сток-графика, -клипарт, -мультфильмы и -символ

Fröhlich Хэллоуин. Флигенде Летучая мышь. Spukhaus Dach…

из 1

Attic — Illustrationen und Vektorgrafiken

2.111Grafiken

Bilder
Fotos
Grafiken
Vektoren
Videos

AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 2.111

attic lizenzfreie Stock- und Векторграфикен. Oder suchen Sie nach storage oder loft, um noch mehr faszinirende Stock-Bilder und Vektorarbeiten zu entdecken.

dachgeschoss-interieur, cartoon-loft oder mansardenzimmer — attic stock-grafiken, -clipart, -cartoons und -symbole

Dachgeschoss-Interieur, Cartoon-Loft oder Mansardenzimmer

dachboden- und dachliniensymbol auf weißem undergrund. — графика на чердаке, -клипарт, -мультфильмы и -символ

Dachboden- und Dachliniensymbol auf weißem Hintergrund.

junge unglückliche frau weint auf dem dachboden, mann stürmt здесь — графика на чердаке, -клипарт, -мультфильмы и -символ

Junge unglückliche Frau weint auf dem Dachboden, Mann sturmt…

Illustration aus dem 19. Jahrhundert.

das innere überflutete den hölzernen dachboden mit kisten, einem fenster, treppen und ratten. векторная иллюстрация мультяшных стилей. — графика на чердаке, -клипарт, -мультфильмы и -символ

Das Innere überflutete den hölzernen Dachboden mit Kisten, einem…

cartoon dachgeschoss interieur mit kartons, fenstern und wänden — графика на чердаке, -клипарт, -мультфильмы и -символ

Cartoon Dachgeschoss Interieur mit Kartons, Fenstern und Wänden

szene aus einer farce — attic stock-grafiken, -clipart, -cartoons und -symbole und -symbole

Pull Down Ladder Dachbodensymbol

private hausisolierung isolierte konzeptvektor-illustrationen. — чердак сток-графика, -клипарт, -мультфильмы и -символ

Частный Hausisolierung isolierte Konzeptvektor-Illustrationen.

Коробка для мусора — чердак, графика, -картинки и -символ

Коробка для мусора

Ein Pappkarton, der mit verschiedenen Haushaltsgegenständen gefüllt ist

hous’innen — чердак, графика, -клипарт, -мультфильмы и -символ

Hous’innen

Illustrator Vector EPS-Datei (beliebige Größe), PDF-Datei, hochauflösende JPEG-Vorschau (5417 x 7083 px) и прозрачный PNG (5417 x 7083 px) enthalten. Jedes Element wird отдельно benannt, gruppiert und geschichtet. Sehr einfach zu bearbeiten.

verlassenes dachgeschosszimmer mit alten dingen, spinnennetzen — attic stock-grafiken, -clipart, -cartoons und -symbole

Verlassenes Dachgeschosszimmer mit alten Dingen, Spinnennetzen

Verlassenes Dachzimmer mit alten Dingen, Spinnnetzen und und. Vernachlässigte Mansarde mit Fenster und Möbeln, Kartons, Computer, Fernseher, Tisch mit Büchern und Lampen, Kinderspielzeug. Cartoon-Vektor-Illustration

hous’innen — графика на чердаке, -клипарт, -мультфильмы и -символ

Hous’innen

holzdachboden — чердак стоковая графика, -клипарт, -мультфильмы и -символ

Holzdachboden

дом такой — чердак стоковая графика, -клипарт, -мультфильмы и -символ

Дом такой

mutter und kinder spielen mit jungen katzen auf dem dachboden — рисунок на чердаке, -cartoons und -symbole

Mutter und Kinder spielen mit jungen Katzen auf dem Dachboden

Иллюстрация из 19. Jahrhundert.

runde setzleitung symbole des daches — графика на чердаке, -клипарт, -мультфильмы и -символ

Runde Setzleitung Symbole des Daches

Setzen Sie runde Liniensymbole des Daches, die auf Weiß isoliert sind. Vektor-Illustration

das erste haus umgestaltet Trends Infografik — attic stock-grafiken, -clipart, -cartoons und -symbole

Das erste Haus umgestaltet Trends Infografik

Top Home Remodeling Trends Infografik mit Hausabschnitten und 3kimobien und Icons: Smart House, 00Immobilie und Icons: Smart House, 00028 haus dachboden mit alten möbeln in der nacht, cartoon — attic stock-grafiken, -clipart, -cartoons und -symbole

Haus Dachboden mit alten Möbeln in der Nacht, Cartoon

haus-cutaway-diagramm — attic stock-grafiken, -clipart, -cartoons und -symbole

Haus-Cutaway-Diagramm

festlegen von linienumrisssymbolen des daches — attic stock-grafiken, — клипарт, -cartoons und -symbole

Festlegen von Linienumrisssymbolen des Daches

коттедж — чердак сток-график, -клипарт, -мультфильмы и -символ

коттедж

verlassenes böhmisches schlafzimmer, unordentliches boho-interieur — чердак сток-график, -клипарт, — мультфильмы и символ

Verlassenes böhmisches Schlafzimmer, unordentliches Boho-Interieur

stadthäuser — чердак сток-графика, -клипарт, -мультфильмы и -символ

Stadthäuser

festlegen von linienumrisssymbolen des daches — чердак сток-график, -клипарт, -мультфильмы и -символ

Festlegen von Linienumrisssymbolen des Daches

Legen Sie Linienumrisssymbole des Daches fest, das auf Weiß isoliert ist. Hausbau, verschiedene Arten von Fliesen, Isolierung, Dachbodenleiter, Lüftungsrohr, Bauservice. Беарбайтбарер Стрих. Vektor-Illustration

alte dachgeschoss, vektor-illustration — attic stock-grafiken, -clipart, -cartoons und -symbole

Alte Dachgeschoss, Vektor-illustration

Old Attic, Vektorillustration EPS 10 Format, voll editierbar

house cutaway-at-ataway стоковые графики, клипарты, мультфильмы и символы

House Cutaway-Darstellung

мансардное окно коллекция holzfensterrahmen. — чердак сток-графика, -клипарт, -мультфильмы и -символ

Dormer Holzfensterrahmen Kollektion.

Коллекция Gaube Holzfensterrahmen. Vektorsatz von isolierten Dachbodenfenstern mit Himmelsreflexion für die Außenansicht des Architekturdesigns.

hölzerne leiter, чердак вектор-иллюстрация — чердак сток-графика, -клипарт, -мультфильмы и -symbole -символ

Haus innen auf weißem Hintergrund

haus im innenraum — attic stock-grafiken, -clipart, -cartoons und -symbole символ

Künstleratelier auf dem Dachboden, Kunstwerkstatt oder. ..

dorf oder landstraße mit vorstadthaus, wohnhaus, außen. zweigeschossige wohnstätte mit гараж, расен — чердак сток-графика, -клипарт, -мультфильмы и -символ

Dorf oder Landstraße mit Vorstadthaus, Wohnhaus, Außen….

zweistöckiges haus mit ziegel- und holzwand. иллюстрация einfache flache. — графика на чердаке, -клипарт, -мультфильмы и -символ

Zweistöckiges Haus mit Ziegel- und Holzwand. Einfache flache…

Einfache flache Иллюстрация eines zweistöckigen Hauses mit Ziegel- und Holzwand.

fantasie-schenna — чердак, графика, клипарт, мультфильмы и символы

Fantasie-Schenna

Fantasy-Schenkel im Dachgeschoss mit Klavier und Kandelaber

stadtansicht — графика на чердаке, -клипарт, -мультфильмы и -символ

Stadtansicht

dachgeschoss-service-symbol — графика на чердаке, -клипарт, -мультфильмы и -символ

Dachgeschoss-Service-Symbol

leerer der nachboden in — графика на чердаке, -клипарт, -мультфильмы и -символ

Leerer Dachboden in der Nacht

haus dachboden innen, leere alte mansarde zimmer.

— графика на чердаке, -клипарт, -мультфильмы и -символ

Haus Dachboden Innen, leere alte Mansarde Zimmer.

alcaeus und sappho, nach einem attischen rotfigurigen kalathos, um 470 v. chr., aus akragas (sizilien), heute in staatlichen antikensammlungen — attic stock-grafiken, -clipart, -cartoons und -symbole

Alcaeus und Sappho, nach einem attischen rotfigurigen Kalathos,…

verlassenes haus dachboden interieur, leere alte mansarde — attic stock-grafiken, -clipart, -cartoons und -symbole

Verlassenes Haus Dachboden Interieur, leere alte Mansarde

Verlassenes Haus Dachgeschoss Interieur, sargerumimeraltes Ort mit Löchern und Spinnennetz auf dem Dach mit Balken, Holzboden, verbrettertes Fenster, Architektur, Wohnung. Мультфильм-вектор-иллюстрация

setzleitung ikonen der isolierung — графика на чердаке, -клипарт, -мультфильмы и -символ

Setzleitung Ikonen der Isolierung

Легенда Sie Liniensymbole der Isolierung fest, die auf Weiß isoliert sind. Vektor-Illustration

Mädchen im Schlafzimmer im Boho-stil auf dem dachboden — attic stock-grafiken, -clipart, -cartoons und -symbole

Mädchen im Schlafzimmer im Boho-Stil auf dem Dachboden

Mädchen im Schlafzimmer im Boho-Stil auf dem Dachboden mit Bergen und Bäumen Hinter dem Fenster. Vector Cartoon Mansarde Schlafzimmer Interieur mit Holzmöbeln und Dach, Bett, Kleiderschrank und Frau nimmt ihren Rucksack

винтажная музыкальная комната изометрическая иллюстрация — рисунок на чердаке, -клипарт, -мультфильмы и -символ

Винтажная музыкальная комната Изометрическая иллюстрация

mannisolierung — рисунок на чердаке, -клипарт, -мультфильмы и -символ

Mannisolierung

tauben auf verlassenen dachboden mit alten dingen, leiter — attic stock-grafiken, -clipart, -cartoons und -symbole

Tauben auf verlassenen Dachboden mit alten Dingen, Leiter

attische spinne — attic stock-grafiken, -clipart, -cartoons und -symbole

Attische Spinne

Illustration aus dem 19. Jahrhundert

festlegen von liniensymbolen der isolierung isoliert auf weiß — attic stock-grafiken, -clipart, -cartoons und -symbole computer im dachzimmer — чердак сток-графика, -клипарт, -мультфильмы и -символ

Teenager-Mädchen weint vor dem Computer im Dachzimmer

reparaturmeister auf altem dachgeschoss mit kaputtem dach — чердак сток-графика, -клипарт, -мультфильмы и -символ

Reparaturmeister auf altem Dachgeschoss mit kaputtem Dach

Reparateur auf altem Dachboden mit kaputtem Dach und Boden, Unordnung und Spinnennetz. Vektor-Cartoon-Illustration mit Arbeiter mit Hammer in unordentlicher Mansarde. Schreiner repariert Holzbalken im Dachboden

mann kletert mit leiter durch dachluke auf dachboden — attic stock-grafiken, -clipart, -cartoons und -symbole

Mann kletert mit Leiter durch Dachluke auf Dachboden

antike illustration: dach — attic stock-grafiken, -clipart , -мультики и -символ

Antike Иллюстрация: Dach

boho dachgeschoss Schlafzimmer Interieur mit Blick auf die natur.

— графика на чердаке, -клипарт, -мультфильмы и -символ

Boho Dachgeschoss Schlafzimmer Interieur mit Blick auf die Natur.

Boho Dachgeschoss Schlafzimmer Interieur mit Blick auf das Naturfenster. Böhmisches rustikales Zimmer mit Holzmöbeln, Bett, Pflanzen, runden Teppichen, Dekoration im Hipster-Stil and der Wand, Vintage-Design, Cartoon-Vektor-Illustration

haus mit dachboden und terrasse isometrische 3d-illustration. sommer landhaus privatgrundstück — чердак — графика, -клипарт, -мультфильмы и -символ

Haus mit Dachboden und Terrasse isometrische 3D-Illustration….

Haus mit isometrischer 3D-Illustration im Dachgeschoss und auf der Terrasse. Sommer Landhaus Privateigentum. Vektor-Cartoon auf Weiß isoliert

zeitgenössischer hausteil mit zimmern — attic stock-grafiken, -clipart, -cartoons und -symbole

Zeitgenössischer Hausteil mit Zimmern

loft-schlafzimmer und inneren vektor-illustration — attic stock-grafiken, -cartoonsclipart, -cartoonsclipart, -cartoons und -symbole

Loft-Schlafzimmer und inneren Векторная иллюстрация

Loft Wohnzimmer Innenraum Vector Illustration от zwei Etagen moderne gemütliche geräumige Wohnungen. Schlafzimmer und Schrankmöbel der Decke auf Bett, Sessel und Teppich mit TV-Projektor und Computer

haus mit dachboden und kellerzeichnung im umrissstil — attic stock-grafiken, -clipart, -cartoons und -symbole

Haus mit Dachboden und Kellerzeichnung im Umrissstil

8 in hoher Auflösung und guter Qualität, um den Anforderungen Ihres Projekts gerecht zu werden.

dachzimmer-innenkonzept im flachen cartoon-design — attic stock-grafiken, -clipart, -cartoons und -symbole

Символ Дахштуль

Символ Дахштуль. Nennen Sie auch Holzdachrahmen. Das für Hausoder Immobiliengebäude Montage von Balken, um starre Struktur zu schaffen, die für die Unterstützung von Dachmaterialien verwendet wird. Символ дизайна для векторной иллюстрации.

hinzufügen eines bodens auf der oberseite zu einer baustellenzeichnung — attic stock-grafiken, -clipart, -cartoons und -symbole

hinzufügen eines bodens auf der oberseite zu einer… Schwarz-Weiß-Skizze auf Transparentem Hintergrund (. eps-Datei). Используйте данные в формате EPS (v10) и JPG в высоком разрешении.

leere keller innen flashe vektor-illustration — чердак сток-графика, -клипарт, -мультфильмы и -символ

Leere Keller Innen flash Vektor-Illustration

фон 36

рисунков времен Второй мировой войны на чердаке церкви • снижение темпов абортов • и многое другое …

Каждый день Aleteia предлагает подборку статей международной прессы о Церкви и основных проблемах, волнующих католиков во всем мире. Мнения и взгляды, выраженные в этих статьях, не принадлежат редакции.

Четверг, 5 мая 2022 г.
1. Реакция президента Общины Святого Эгидия на интервью Папы в Corriere della Sera
2. Шантаж Запада в отношении епископа Рима
3. Сосредоточение внимания на консенсусе среди разногласий в отношении абортов в США
4. Более 1200 филиппинских епископов и священников поддерживают кандидата в президенты Лени Робредо на выборах
5. Настенные рисунки в римской церкви напоминают о тайном убежище евреев и антифашистов
~

Президент Общины Сант-Эджидио реагирует на интервью Папы в Corriere della Sera

Марко Импальяццо, президент Общины Сант-Эгидио, в интервью Corriere della Sera сказал, что был «очень впечатлен» просьбой Папы Франциска о встрече с Путиным. Он описал этот жест как акт «большого мужества, большого великодушия, а также большого реализма». Итальянская газета Avvenire задала Импальяццо несколько вопросов, чтобы он мог уточнить свои замечания. «Предложение поговорить напрямую с Путиным — это также способ «спасти» Русскую православную церковь от чрезмерной зависимости от политической логики Кремля», — проанализировал Импальяццо в ответ на вопрос, возможна ли встреча. Импальяццо также напомнил о роли каждого религиозного лидера: «молиться о мире, а не о победе». Однако он не забыл подчеркнуть сложившийся парадокс: «сегодня христиане Украины и России в определенном смысле обязаны молиться за победу». «Папа хочет изменить эту модель», — добавил он.

Avvenire, итальянский

Шантаж Запада в отношении епископа Рима

Эксперт по Ватикану Джанни Валенте критикует «непрекращающуюся политико-церковную осаду», предпринятую некоторыми для «вымогательства» у Папы Франциска и его соратников «явного отлучение» Путина и патриарха Кирилла. Ничего из того, что Папа сделал для прекращения конфликта, объясняет итальянский журналист, кажется достаточным для тех, особенно в США, кто считает, что он должен «присоединиться» и явно поддержать Запад против России. Папа, настаивает он, не является «гуру западного политико-религиозного лобби». Именно как епископ Рима он общается с патриархом Кириллом, а потому ставит себя очень далеко от «фантазий западных идеологических христиан», до недавнего времени предусматривавших сближение с Москвой, настаивает Валенте. В этом он наследник Бенедикта XV, Пия XII, Иоанна XXIII, Павла VI и Бенедикта XVI, подчеркивает он, добавляя к списку Иоанна Павла II, напоминая, что поляк, хотя и ценимый атлантистами, недвусмысленно критиковал первого Война в Персидском заливе. «Задача епископа Рима состоит не в том, чтобы давать уроки западной модернизации своим православным братьям», — заключает он, считая понтифика более полезным, чем когда-либо, сегодня в его «безоружной бедности».

Блог Джанни Валенте, итальянский

Акцент на консенсусе среди разногласий в отношении абортов в США

Просочившийся документ, указывающий на то, что большинство членов Верховного суда США могут поддержать отмену решения 1973 года о легализации абортов в стране, зажгла обе стороны этого спорного вопроса. Чарльз Камози, профессор богословия и социальной этики, утверждает, что «утечка может быть такой же большой историей», как и дебаты об абортах, поскольку она показывает, насколько поляризационным и критическим стал этот вопрос для населения, если кто-то захочет «нарушить обычный черный ящик принятия решений Верховным судом». «Кажется, источник утечек считает, что ставки настолько высоки, что он готов разрушить способность суда функционировать», — заявляет Камози, подчеркивая, что это угроза демократии. Написав книгу о разногласиях по поводу абортов, Камози говорит, что по этому вопросу существует гораздо больше точек соприкосновения, чем считается. В этот напряженный момент в США он предполагает, что «сдерживающую силу» можно найти в «религиозных учреждениях», которые могут помочь показать как сторонникам, так и противникам абортов, что они «могут сотрудничать, чтобы поддержать женщин в их желании сохранить своих детей». «Давайте работать изо всех сил, чтобы снизить температуру и вместо этого сосредоточиться на общей позиции, которой придерживается измученное большинство», — заключает Камози.

Служба новостей религии, английский

«У нас нет никаких причин позволять экстремистам побеждать. Давайте работать изо всех сил, чтобы снизить температуру и вместо этого сосредоточиться на общей позиции, которой придерживается измученное большинство». https://t.co/w8amPlY0OV
— Чарли Камози (@CCamosy) 3 мая 2022 г.

Более 1200 филиппинских епископов и священников поддерживают кандидата в президенты Лени Робредо на выборах

Члены католического движения Духовенство за мораль Выбор на Филиппинах вышел из резерва, которому они теоретически подчиняются, призвав к выборам лидеров на 9 мая.президентские выборы, «чьи сердца действительно ищут сердца Доброго Пастыря». Они демонстрируют свою поддержку кандидатуре Лени Робредо, уходящего вице-президента, известного своей приверженностью правам человека и плохими отношениями с президентом-популистом Родриго Дутерте, который не может баллотироваться на переизбрание и который, как это ни парадоксально, мог поддержать ее. Задача состоит в том, чтобы противостоять Фердинанду Маркосу-младшему, сыну и политическому наследнику бывшего диктатора, свергнутого в 1986 году во время протестного движения, поддержанного католической церковью. Фаворит в опросах, он пользуется поддержкой Иглесиа Ни Кристо, очень могущественной местной секты, которая насчитывает два миллиона членов и требует от них абсолютного подчинения инструкциям голосования, данным ее лидерами.

EFE, испанский

Рисунки на стенах римской церкви напоминают тайное убежище евреев и антифашистов

Римская церковь Сан-Джоаккино полна фресок, мозаик и замысловатых витражей. Однако, возможно, его настоящие шедевры находятся не в апсиде или окнах, а на чердаке, спрятанном подальше. Действительно, под крышей несколько рисунков углем покрывают холодные стены церкви. Три из них очень большие и изображают Иисуса в терновом венце, Богородицу с младенцем и современного мужчину, сидящего на простом стуле, обхватив голову руками. Рисунки были обнаружены отцом Эцио Марчелли, 90-летний священник, который до сих пор без труда поднимается по лестнице на чердак. Рисунки были сделаны евреями и антифашистами, спрятавшимися в церкви во время Второй мировой войны. «Значение того, что здесь произошло, людей, которых преследуют, выслеживают, чтобы приговорить к смертной казни, по-прежнему имеет реальное значение сегодня», — пояснил он. Среди находок, сделанных на месте: пачки сигарет, колоды карт и антисемитская газетная статья.

Reuters, English

Церковь Сан-Джоаккино в Риме полна фресок, мозаик и замысловатых витражей, но, возможно, ее настоящими шедеврами являются настенные рисунки углем на чердаке, которые напоминают о тайном убежище евреев и анти- Фашисты во время ВОВ https://t.co/9r4PRZSgT8pic.twitter.com/EvAZtUaFJ8
— Reuters (@Reuters) 4 мая 2022 г.

Переделки или преобразования чердака | Development Services Center, City of Madison, Wisconsin

Прежде чем приступить к строительству чердачного помещения или его переоборудованию в вашем доме, необходимо выполнить несколько шагов, чтобы убедиться, что переоборудование соответствует местным правилам землепользования и строительства. . Предлагаемый вами проект должен соответствовать требованиям зонирования и двора. Если ваш дом является достопримечательностью, рядом с достопримечательностью или в историческом районе, изменения в нем могут потребовать специального рассмотрения. Также в старых домах переоборудование чердака может потребовать модернизации электрических, отопительных и водопроводных систем.

Обзор процесса

Определение зонирования
Прежде чем планировать преобразование чердака в вашем доме, вам необходимо определить, зонирован ли участок для вашего желаемого использования или есть ли какие-либо особые соображения по развитию вашего проекта.
Специалисты по зонированию расскажут вам о зонировании собственности и о каких-либо особых условиях, которые могут повлиять на ваш проект. Если ваш проект требует особой обработки, наши сотрудники проинформируют вас о требованиях и дальнейших шагах.
Узнайте зонирование вашей собственности.
С кем связаться
Зонирование при выдаче разрешений на строительство: (608) 266-4551.
Начертите план
Учитывайте следующие моменты при планировании переоборудования чердака и подготовке плана участка:
- Используйте
- Размещение
Имея в виду эти требования, вам необходимо сделать чертеж (план участка) всей вашей собственности с указанием местоположения дома, чтобы показать его сотрудникам отдела зонирования. Следуйте приведенному примеру плана и нарисуйте план в масштабе. Лучше всего использовать масштаб 1″=20′. Покажите размеры участка, дома и любых других построек. Также укажите расстояния от дома до линии участка.
- Городские коды позволяют добавлять дополнения практически для любого типа использования одной семьей. Тем не менее, преобразование чердака дома для одной семьи во вторую жилую единицу разрешено только при ограниченных обстоятельствах. Ваша возможность превратить чердак в спальню также может быть ограничена в некоторых районах зонирования.
- Разрешено переоборудовать чердак под домашний офис. Однако к домашним профессиям (домашнему бизнесу) предъявляются особые требования. Узнайте об этих требованиях у сотрудников отдела зонирования.
- Дома должны быть удалены от всех линий участков. Это расстояние отступа определяется тем, как ваша собственность зонирована. Несмотря на то, что преобразование чердака не меняет площадь вашего дома на земле, оно увеличивает жилую площадь дома. Таким образом, персоналу по зонированию необходимо проверить размещение дома на участке, чтобы убедиться, что он соответствует требованиям к отступам и двору. Опять же, сотрудники отдела зонирования сообщат вам, требуется ли специальное рассмотрение и утверждение.
Обзор планов
Обязательно встретитесь с персоналом отдела зонирования по крайней мере за месяц или более до подачи заявления на получение разрешения на строительство. Это поможет вам избежать задержек, когда вы захотите начать строительство. Некоторые типы дополнений требуют специального рассмотрения советом или комиссией. Эти проверки обычно требуют оплаты и могут продлить процесс проверки и утверждения на несколько недель. Сотрудники отдела зонирования рассмотрят ваш план и сообщат вам, требуется ли его специальная проверка.
Предоставление планов строительства
Куда обратиться
Мэдисон Муниципалитет Здание
215 Бульвар Мартина Лютера Кинга младшего. Suite 017
Мэдисон, Висконсин 53703
Часы работы: с понедельника по пятницу, с 7:30 до 16:30
Телефон: (608) 266-4551
Что включить
(Примечание: все планы должны быть нарисовано в масштабе)
Примечание. Если ваш проект не соответствует строительным нормам, выполните процедуру отклонения. Дополнительную информацию см. в Заявлении о ходатайстве об отклонении. По любым вопросам обращайтесь в Строительную инспекцию по телефону (608) 266-4551.
- План объекта
- Планы этажей
- Виды фасадов (внешние изображения)
- Вид поперечного сечения
- Калькулятор тепловых потерь для любых новых отапливаемых помещений
  (Используйте ResCheck для расчета тепловых потерь. )
Оплата сборов
После получения утверждения зонирования и плана строительства вы или ваш подрядчик можете подать заявку на получение разрешения на строительство.
Вам нужно будет оплатить любые расходы на пересмотр плана, разрешения на строительство или другие сборы, которые могут относиться к вашему проекту.
Куда пойти
Стойка разрешения на строительную инспекцию только по предварительной записи
Муниципальное здание Мэдисона
215 Martin Luther King Jr. Blvd Suite 017
Мэдисон, Висконсин 53703
После того, как планы будут рассмотрены и одобрены, разрешение будет выдано. изданный. Если планы недостаточны или не соответствуют кодексу, необходимо представить новые планы с исправлением элементов, перечисленных в письме об отказе. Незначительные проекты могут быть одобрены на прилавке. Для более сложных проектов первоначальный обзор плана займет 10 – 15 рабочих дней .
Получение разрешений
После утверждения ваших планов и оплаты сборов Строительная инспекция выдаст необходимые разрешения для вашего проекта.
Планирование инспекций
После того, как разрешенная работа будет завершена, но перед тем, как закрыть или застроить какую-либо разрешенную работу, вам необходимо позвонить и запросить инспекцию. Проверки необходимы для того, чтобы убедиться, что все работы были выполнены правильно. Посмотреть необходимые проверки.
Позвоните для запроса на проверку: (608) 266-4551.
Завершение
После окончательной проверки ваш проект будет считаться завершенным.

Связанные формы и раздаточные материалы

Электротехнический паспорт
Технический паспорт ОВКВ
Паспорт сантехники
Форма контроля эрозии
Формы данных: Разрешение на строительство, Электрика, HVAC и Сантехника

Редкий рисунок XVIII века художника рококо Тьеполо, обнаруженный на чердаке английского поместья | Умные новости

Ожидается, что картина Джованни Баттиста Тьеполо «Большая группа пунчинелли» будет продана на аукционе более чем за 200 000 долларов.

Предоставлено Dreweatts

Может показаться странным, что кто-то потерял произведение искусства стоимостью более 100 000 британских фунтов. Но после того, как член богатой семьи Ситуэлл купил причудливый итальянский рисунок 18 века в 1936 года произведение искусства было спрятано и забыто в одной из многочисленных комнат Уэстон-холла, большого семейного поместья в Нортгемптоншире.

«Похоже, никто не знал, где находится [рисунок], и даже не задумывался о нем», — отмечает Генриетта Ситуэлл, потомок известной английской литературной семьи, в заявлении Dreweatts, которое готово к продаже. содержимое Weston Hall в следующем месяце.

В начале этого года наследники Ситуэлл решили продать с аукциона семейный инвентарь прекрасных товаров. Прочесывая девять чердаков зала, сообщает Нил Джонстон для London 9.0308 Times , Генриетта наткнулась на сюрприз: маленькое произведение искусства, завернутое в пузырчатую пленку и прислоненное к стене.

В Уэстон-холле на протяжении 300 лет проживали члены семьи Ситуэлл.

В прошлом году потомок Уильяма Ситуэлла выставил поместье на продажу более чем за 4 миллиона фунтов стерлингов. Предоставлено Dreweatts

«Когда я развернула упаковку, я сразу же узнала в ней что-то особенное, — говорит Генриетта, изучавшая историю искусств в колледже.

В конце концов эксперты идентифицировали рисунок как рисунок итальянского художника Джованни Баттиста Тьеполо (169 г.6–1770), чьи крупномасштабные фрески «олицетворяют» экстравагантный итальянский стиль рококо, согласно Британской энциклопедии. Под названием Большая группа пунчинелли , на небольшом рисунке тушью изображена шумная группа большеносых горбатых клоунов, празднующих и поедающих клецки.

После десятилетий пылинки рисунок станет звездным лотом на аукционе Друиттса 16 и 17 ноября. Другие представленные на распродаже предметы включают искусно выполненную кровать с балдахином и драпировками, подборку эксцентричного гардероба поэтессы Эдит Ситуэлл и коллекцию ювелирных украшений, а также 19меч и ножны X века, возможно, подаренные Георгом IV.

Члены семьи Ситуэлл обгоняли Уэстон Холл почти три столетия. Но в прошлом году внучатый племянник Эдит Уильям Ситуэлл выставил недвижимость на продажу более чем за 4 миллиона фунтов стерлингов. Как написал в колонке для Telegraph обозреватель продуктов питания и время от времени критик MasterChef, содержание поместья стало просто слишком дорогим . Далее он описал дом, который может похвастаться «50 с лишним комнатами», ни «слишком большим», ни «слишком маленьким».

Писатель Осберт Ситуэлл приобрел рисунок Тьеполо на распродаже Christie’s в 1936 году. Сейчас, по самым скромным оценкам, на аукционе она может быть продана более чем за 200 000 долларов, сообщает BBC News.

Продается еще одна работа из поместья Ситуэлл: кровать с балдахином и декоративными драпировками эпохи Георга III. Предоставлено Dreweatts

Недавно открытое произведение искусства может продаваться еще дороже: Брэндон Линдберг, глава отдела британских и европейских картин в Dreweatts, говорит Artnet News’ Сара Касконе, что «наиболее сопоставимый экземпляр, выставленный на продажу, был продан в Нью-Йорке в 2013 году за 542 500 долларов».

В 18 веке Тьеполо сделал успешную карьеру венецианского художника и гравера. Он был особенно востребован как декоратор интерьеров, создав большие фрески на стенах Вюрцбургской резиденции в Германии, а затем украсив тронный зал Королевского дворца в Мадриде.

По сравнению с его изысканными потолочными фресками на такие пьянящие темы, как Слава Испании и Апофеоз испанской монархии Тьеполо, вероятно, создал этот небольшой рисунок клоунов на вечеринках для собственного удовольствия. Как объясняет Линдберг в видео Dreweatts: «Здесь мы видим, что [художник] действительно веселится».

Автопортрет Тьеполо 1750–1753 годов с потолочной фрески в Вюрцбургской резиденции в Германии. Общественное достояние через Wikimedia Commons

Низкорослые фигуры Тьеополо в шляпе были основаны на комедийном образе Пунчинелло, стандартного персонажа, уходящего корнями в комедия дель арте , ранняя форма профессионального театра, популярная в Европе между 16 и 18 веками. Художник также черпал вдохновение в Venerdì Gnocolar («Пятница с клецками» на английском языке), многовековом празднике в Вероне, на котором толпы пировали полентой, вином и клецками на протяжении всей ночи. Как сообщила Вики Халлетт для NPR в 2019 году, традиция продолжается в современной форме и по сей день.

«Тьеполо известен своими декоративными схемами в церквях и палаццо, но он был очарован Пунчинелло и рисовал его на протяжении всей своей карьеры», — рассказывает Линдберг Новости Артнета . «Это один из самых больших и сложных рисунков, которые он создал».

Рекомендуемые видео

Разрешения на переоборудование чердака, подвала или гаража в жилое здание

Городские власти Портленда приветствуют возможность работать с вами над разрешением на переоборудование чердака, подвала или гаража. Узнайте больше о том, что требуется при подаче заявления на получение разрешения. Вы также можете назначить встречу для обсуждения вашего проекта.

Для этого проекта вам потребуется разрешение на строительство

Для переоборудования чердаков, подвалов или гаражей в жилые помещения требуется разрешение на строительство. Для вашего проекта также могут потребоваться электрические, сантехнические или механические разрешения. Если вы преобразуете пространство, добавляя слуховые окна или второй этаж, посетите раздел «Разрешения на пристройку жилых помещений» «Разрешения на слуховые окна» или «Разрешения на верхний этаж».

Узнайте о разрешениях на ADU

Если вы планируете использовать переоборудованное помещение в качестве дополнительной жилой единицы (ADU), посетите веб-страницу Разрешение на дополнительную жилую единицу .

Что вам нужно для преобразования в жилое помещение Заполненное заявление на получение разрешения

Вам потребуется заполненное заявление на получение разрешения на строительство, план участка (часто называемый планом участка) и архитектурные планы. Пожалуйста, внимательно прочитайте требования к отправке. Требования объясняют, что вы должны включить, чтобы иметь заполненное заявление, и содержат ссылки на другие формы, такие как заявление на получение разрешения на строительство.

Просмотрите требования к подаче, чтобы узнать больше о том, что требуется для вашего заявления:

Загрузить файл в формате PDF Требования к представлению — переоборудование чердака, подвала или гаража (829,95 КБ)

Ознакомьтесь с требованиями к чертежам плана:

Чертежи, выполненные в масштабе, где это необходимо, для проверки соответствия нормам.
Чертежи могут быть написаны от руки/нарисованы, если они четкие и разборчивые. Текст или примечание должны быть напечатаны.
Минимальный размер чертежа: 11×17. Вся необходимая информация должна быть четкой и разборчивой. Минимальный печатный текст должен быть размером 3/32 дюйма или эквивалентным шрифтом размером 12 пунктов.
Невозможно использовать профессиональные чертежи без разрешения профессионала, подписавшего оригинальные чертежи. Например, набор планов архитектора с печатью не может быть использован без его разрешения.

В зависимости от объема работ вам также могут понадобиться структурные расчеты.

Загрузить файл в формате PDF Образец плана этажа (цокольный этаж)(305,57 КБ)

Если ваш проект соответствует требованиям по капитальному изменению и пристройке жилых помещений (MRAA), существуют дополнительные требования, включая период задержки и уведомление соседей и районных ассоциаций. Подробнее об этих требованиях см. на веб-странице MRAA.

Если вы подаете заявку на комбинированное разрешение, вам также необходимо будет подать заявки на разрешение на торговлю (электротехника, механика и сантехника).

Каждый проект уникален, и вас могут попросить предоставить дополнительную информацию.

Кто может выполнять работу

Подрядчики должны иметь лицензию на работу в штате Орегон. Совет строительных подрядчиков штата Орегон (CCB) выдает лицензии подрядчикам. В заявке на получение разрешения и в материалах их компании должен быть указан номер лицензии. Нужна помощь в поиске подрядчика? На веб-сайте CCB есть хорошие советы о том, как его найти. Сантехнические и электрические подрядчики имеют дополнительные лицензионные требования.

Если вы являетесь домовладельцем и выполняете работу самостоятельно, вы можете подписать заявление на получение разрешения на торговлю. Вы можете выполнять электромонтажные работы только в том случае, если вы являетесь владельцем и занимаете дом и не планируете продавать или сдавать его в аренду в течение 6 месяцев. В штате Орегон есть полезная информация для домовладельцев:

Загрузить файл в формате PDF Владелец выполняет работы — Информационное уведомление для владельцев об ответственности за строительство (185,94 КБ)

Заявка на получение разрешения на строительство, формы и информация для преобразования жилого помещения в разрешение на жилое помещение

Следующая информация является частью приложения. Это все, что вам может понадобиться при подаче заявления на получение разрешения на переоборудование чердака, подвала или гаража. Поскольку каждый проект уникален, могут возникнуть ситуации, когда вас попросят предоставить дополнительную информацию. Вещи, которые вам нужно подать заявку на это разрешение, могут включать некоторые или все из следующих.

Если вы не уверены, что вам нужно, обратитесь в службу разрешений. Вы также можете прочитать наше пошаговое руководство по заполнению заявки на получение разрешения на строительство.

Преобразование в формы разрешения на жилую площадь и информацию включают:

Архитектурные планы

Заявление на получение разрешения на строительство

Скачать файл в формате PDF Дополнения и изменения для анализа безопасности жизни и конструкции (заполняется)

Загрузите документ Word и сохраните копию для использования этой формы:

Загрузите файл Word Контрольный список полноты: жилые дополнения и изменения для обеспечения безопасности жизнедеятельности и структурной проверки (для заполнения) (178,93 КБ)

Знак опасений по поводу эрозии

Загрузить файл в формате PDF 3

Это руководство устанавливает минимальные стандарты для преобразования пространства в жилое. Он также устанавливает минимальные стандарты для изменений в использовании существующих жилых помещений:

Скачать файл PDF ORSC — Глава 3: Стандарты жилой площади для существующих элементов в домах на одну и две семьи (216,95 КБ)

Заявление на водоснабжение жилых помещений

Если в результате проекта на участке будет более 3 ванных комнат:

Заявление на водоснабжение жилых помещений

Образец плана этажа

Скачать файл в формате PDF Образец плана этажа (цокольный этаж)(305,57 КБ)

Образец плана участка

Скачать файл в формате PDF Образец плана участка(473,64 КБ)

Требования к заявке на переоборудование чердака, подвала или гаража

Загрузить файл в формате PDF разрешения на торговлю (комбинированные разрешения)

Скачать файл в формате PDF Заявление на получение разрешения на электроснабжение (472,72 КБ)
Скачать файл в формате PDF Заявление на получение разрешения на механическое оборудование (450,69Kb)
Загрузить файл в формате PDF Заявление на получение разрешения на установку сантехники (552. 22 Kb)

Шаг 1: Изучите свое имущество и определите, что вам нужно для переоборудования чердака, подвала или гаража

Кодексы и правила

несколько кодов городов и штатов, в том числе:

Коды жилых помещений штата Орегон
Коды городов Портленда
- Раздел 33 Код зонирования

Другие коды могут применяться в зависимости от объема работ. На веб-странице «Кодексы городов и штатов, административные правила, руководства по кодам и руководствам по программам» есть коды, административные правила, руководства по кодам и руководства по программам.

При преобразовании незавершенных площадей в жилые помещения нормы требуют, чтобы реконструированная площадь соответствовала действующим нормам. Служба разработки установила альтернативные стандарты для проектов переоборудования, описанных в этой брошюре:

Загрузить PDF-файл Преобразование чердаков, подвалов и гаражей в жилые помещения (брошюра 9)(1,06 МБ)

Загрузить файл в формате PDF ORSC — Глава 3: Стандарты жилой площади для существующих элементов в одно- и двухквартирных домах(216. 95 Кб)

Как проверить историю разрешений на дом

В зависимости от возраста вашего дома у нас могут быть инспекционные карты или планы на микрофильмах, которые показывают историю разрешений для вашего дома. Важно проверять записи разрешений, а не полагаться на налоговую информацию из офиса окружного заседателя. Если «существующий» готовый чердак или подвал не был разрешен, его необходимо будет легализовать с помощью нового разрешения. Чтобы считаться жилым помещением, вам необходимо будет подать те же разрешения на переоборудование, что и в случае, если бы работы еще не были выполнены.

Некоторые записи доступны в Интернете. Посетите веб-страницу Как запросить записи общедоступной собственности.

Оценка существующего пространства

Незавершенные участки могут не соответствовать действующим строительным нормам и правилам для жилых площадей. Сюда входят:

Высота потолка
Лестницы
Аварийный выход или окна аварийного выхода
Изоляция и вентиляция

Эти условия могут сделать переоборудование в жилое помещение дорогим, трудным или даже невозможным. Бюро услуг по развитию допускает специальные стандарты для существующих ситуаций.

В этом руководстве по кодам объясняются требования к альтернативным кодам:

Загрузить файл в формате PDF ORSC — Глава 3: Стандарты жилого пространства для существующих элементов в одно- и двухквартирных домах (216,95 КБ)

Добавление ванной комнаты в недостроенный подвал

Вы можно добавить ванную комнату в подвал и оставить подвал недостроенным. При этом подвал не обязательно должен соответствовать всем нормам переустройства. Высота потолка в ванной комнате должна соответствовать брошюре № 9., Преобразование чердаков, подвалов и гаражей в жилые помещения:

Скачать файл в формате PDF Преобразование чердаков, подвалов и гаражей в жилые помещения (брошюра 9)(1,06 Мб)

Лестница в подвал и тропинка шириной метр цоколь от лестницы должен соответствовать высоте над уровнем моря и другим перечисленным требованиям к размерам. Другие перечисленные требования (включая утепление наружных стен, ливневые окна и выходные или выходные окна) не требуются, если в подвале не предполагается никакого другого жилого помещения.

Если ваш проект ограничен добавлением ванной комнаты, а другое преобразование не предлагается, вы можете использовать процесс Простое разрешение на ванную комнату .

Добавьте раковины или добавьте кухню

Если в вашем проекте будет добавлена раковина за пределами ванной комнаты или кухни, вам может потребоваться соглашение. «Соглашение о раковине за пределами основной кухни, ванной комнаты или прачечной в жилом доме на одну семью» также называется соглашением о 2-й раковине. Этот документ подтверждает, что пристройка не создает еще одну жилую единицу. В нем также говорится, что строение по-прежнему является жилым домом для одной семьи. Свяжитесь с персоналом по планированию и зонированию с вопросами. При необходимости этот документ должен быть зарегистрирован в округе Малтнома до выдачи вашего разрешения.

Если в ваш окончательный проект добавляется кухня, которая не отделена от основной кухни в доме, она может квалифицироваться как «Вспомогательная кухня» и не будет рассматриваться как создание отдельной жилой единицы. Прежде чем выдавать разрешение, необходимо заключить соглашение о вспомогательных кухнях. Пожалуйста, ознакомьтесь с Официальным решением по строительству 19-06: Вспомогательные кухни в домах на одну семью , чтобы узнать, соответствует ли ваш проект требованиям:

Загрузить PDF-файл 19-06: Вспомогательные кухни в домах на одну семью ORSC 202, определение жилой единицы (270,56 КБ)

Если ваш окончательный проект будет включать в себя кухню без аксессуаров и ванную комнату, возможно, потребуется разрешить его использование в качестве дополнительного жилого помещения (ADU). ADU можно использовать независимо от остальной части жилища. Требования Строительного кодекса определяют «жилую единицу» как «единую единицу, предоставляющую полные независимые жилые помещения для одного или нескольких человек, включая постоянные условия для проживания, сна, приема пищи, приготовления пищи и санитарии». Требования к разрешению на вспомогательную жилую единицу различаются. По вопросам о том, из чего состоит жилая единица, обращайтесь в отдел общих запросов.

Преобразование чердака или добавление слуховых окон: добавление спальни или дополнительной комнаты

Если преобразование чердачного пространства в жилое означает поднятие крыши, нормы зонирования по высоте могут повлиять на ваш проект. Если вы добавляете мансардные окна или другой этаж, ознакомьтесь с требованиями на странице Подать заявку на мансардное окно или второй этаж.

Получить разрешение на строительство и торговые разрешения (комбинированные разрешения)

Служба развития продает пакет разрешений «Жилая комбинация». Это позволяет вызывать все инспекции, используя один номер разрешения на строительство (RS) IVR. Вы также можете оплатить все разрешения одновременно. Если вы выберете комбинированное разрешение, вам нужно будет подать заявку на торговлю (механическую, электрическую и/или сантехническую) вместе с вашими планами. Если вы нанимаете субподрядчиков для выполнения торговых работ, они должны подписать свое заявление на получение разрешения на торговлю.

Инженерные расчеты для преобразования чердака

Когда объем работ изменит нагрузку на конструкцию, важно представить инженерные расчеты, которые показывают непрерывность пути нагрузки от полов или других затрагиваемых элементов до фундамента.

Вы должны определить, достаточно ли прочна существующая конструкция мансардного этажа, чтобы выдержать дополнительный вес людей и мебели. Очень часто при прослеживании нагрузок на пол от переоборудованного чердака перенапряжению подвергается балка в цокольном этаже. Подобные ситуации необходимо разрешать в рамках заявки на получение разрешения. Для получения дополнительной информации посетите веб-страницу Structural Engineering.

Поймы

Если ваш дом расположен в пойме, существуют ограничения, которые могут ограничить вашу возможность достроить или значительно улучшить свой дом. Работа может потребовать модернизации вашего дома, чтобы он был устойчив к наводнениям. Информация о пойме доступна в галерее Portland Maps Flood Hazard. Если имущество расположено в пойме, на ранних этапах поговорите с отделом разрешений на застройку и инспекциями, чтобы узнать, что необходимо.

Переоборудование гаража

Парковка: вам нужно будет показать, как вы предоставите необходимое парковочное место. Парковка только на подъездной дорожке может не соответствовать требованиям к парковке.
Неудачи: Если вы хотите переоборудовать отдельный гараж в жилое помещение, он может не соответствовать требованиям о неудачах. Кодекс зонирования может не допускать жилой площади в отдаленных районах, даже если он позволяет гаражу находиться в этом месте.
Конструктивный: Отдельный гараж может быть построен не в соответствии со стандартами строительных норм и правил для жилой площади. Вам нужно будет обновить любые структурные недостатки. Некоторым гаражам, возможно, не требовалось разрешение, потому что ранее они были освобождены из-за их использования и размера. В этом случае в гараже должны быть представлены и проверены все конструктивные элементы в рамках преобразования в жилое помещение.
Противопожарное разделение: если внешняя стена гаража, переоборудованного в жилое помещение, находится в пределах 3 футов от границы участка (за исключением границы участка вдоль полосы отчуждения), для нее потребуется строительство с противопожарной защитой. Также могут быть ограничения на разрешенные выступы карнизов или скатов от этой стены. Ознакомьтесь с руководством по защите карнизов и наружных стен :
Загрузить PDF-файл Карнизы и защита наружных стен(176.09 Kb)

Полоса отвода: Если ваш проект требует новой подъездной дороги или строительства в полосе отчуждения, то отдел транспорта (PBOT) рассмотрит проект . Им также может потребоваться отдельное разрешение на транспортировку для этой работы. Для получения дополнительной информации о требованиях к полосе отчуждения обращайтесь в отдел транспорта по телефону (503) 823-7002.
Плата за разрешение

Плата за разрешение зависит от типа разрешения, предлагаемой работы, оценки работы и персонала, который должен проверить работу.

Шаг 1b: Все еще нужна помощь? Запишитесь на бесплатную 15-минутную встречу

Это необязательный шаг. Если вам все еще нужна помощь, мы здесь для вас, если у вас есть вопросы об информации и материалах, которые вам нужны для подачи заявки. Вы можете назначить бесплатную 15-минутную встречу с любым из этих рецензентов, чтобы обсудить разрешения на переоборудование чердака, подвала или гаража:

Встретьтесь со специалистом по городскому планированию , чтобы получить информацию о планировании и требованиях к зонированию и древовидным правилам, применимым к вашей собственности.
Встретьтесь со специалистом по строительным нормам и техническим требованиям , чтобы получить помощь по строительным нормам и техническим требованиям.
Встретьтесь со специалистом по выдаче разрешений , если у вас есть вопросы о процессе выдачи разрешений или если вам нужна помощь с требованиями к заявке.
Встреча со специалистом по водным ресурсам , чтобы узнать, требует ли ваш проект увеличения размера существующего счетчика воды.

Если вам нужна помощь, мы рекомендуем вам встретиться с этими экспертами по поводу разрешений на переоборудование чердака, подвала или гаража. Перечислены не все обзорные группы. Перечисленные выше группы помогут вам начать работу.

Шаг 2. Как подать заявку на преобразование в разрешение на жилую площадь

Вы можете подать заявку на получение разрешения онлайн, используя PDX Development Hub. Прочитать пошаговые инструкции для подачи запроса на получение разрешения онлайн или лично.

Для большинства проектов электронные планы отправляются в рамках единого процесса PDF. Крупные проекты, такие как новое коммерческое строительство, отправляются через электронные планы PDX и ProjectDox.

Если вам нужно отправить бумажные планы, вы можете договориться о встрече, чтобы забрать планы или передать их лично. Или, пожалуйста, позвоните нам, и мы будем работать с вами.

Шаг 3. Планирование процесса проверки и внесения исправлений в заявку (контрольные листы)

Вы можете проверить статус рассмотрения разрешения в Portland Maps. Многие люди могут просмотреть одно разрешение. На веб-странице процесса проверки разрешений есть дополнительная информация о группах, которые проверяют разрешения.

Контрольный лист направляется заявителю, когда рецензенту требуется дополнительная информация или необходимо внести исправления в планы. Узнайте больше о том, как отправить нам исправления и как подготовить исправленные бумажные планы.

Шаг 4. Получите разрешение на переоборудование чердака, подвала или гаража

Мы свяжемся с вами, когда ваше разрешение будет готово, и сообщим вам о причитающихся сборах. Вы получите инструкции о том, как получить утвержденное разрешение и оплатить сборы. Ваше разрешение не выдается до тех пор, пока не будут оплачены все сборы. Подробнее о процессе предварительной выдачи.

Шаг 5: Начните строительство и подготовьтесь к проверкам

В карточке проверки перечислены все проверки, которые вам, вероятно, потребуются во время вашего строительного проекта, и какие работы необходимо выполнить в первую очередь. Все, что связано со стенами, полами, потолками, лестницами, крышами, является структурным. Их необходимо осмотреть, прежде чем они будут каким-либо образом покрыты или перед заливкой бетона.

Для комбинированных разрешений, включая электрические, механические и сантехнические, посетите страницы торговых разрешений для получения информации о порядке проверок.

Для получения всех разрешений требуется окончательная проверка.

Шаг 6: Жилищные инспекции, результаты и исправления

Чтобы записаться на инспекцию, позвоните по автоматизированному номеру телефона для запросов на инспекции. Для проверки вам понадобится ваш IVR или номер разрешения и трехзначный код. Получите результаты проверки разрешения/кеса Portland Maps на следующий день.

Мансардная крыша своими руками — чертежи, инструкции, советы

Особенность мансардной крыши

Проектирование

Односкатная

Двухскатная

Ломаная двухскатная

Мансардная с выносными консолями

Двухуровневая мансарда

Формы крыш

Ломаная мансардная крыша

Вентилируемые и не вентилируемые крыши

Некоторые проекты мансардных крыш

Технология строительства мансардной крыши своими руками

Проведение работ

Установка стропильной системы

Установка утепления

Особенности стропильных систем мансардных крыш

Чертежи мансардной крыши | Архитектурный журнал ADCity

Проектирование и бесплатные чертежи дома с мансардой

Разработка мансардного этажа

Причины строительства мансарды

Мансардная крыша

Что должно быть отражено на чертеже

Как должна выглядеть планировка мансарды

Утепление кровли

Нюансы проекта двухэтажных домов, имеющих мансарду

Освещение

Бесплатный чертеж дома с мансардой

Односкатные крыши

Двускатные крыши – привычная классика

Презентабельные четырехскатные мансарды

Полувальмовая мансардная крыша

Чертежи сложных конструкций

виды, чертежи, инструменты, инструкция монтаж самостоятельно

Расчеты и чертежи

Стропильная система

Виды окон

Необходимые материалы и инструменты

Мансардная крыша своими руками. Пошаговая инструкция

Советы профессионалов

Мансардная полувальмовая крыша – конструкция, чертеж, схема

Основные требования к обустройству чердачного помещения

Лестница не менее важна

Мансарда с вертикальными и наклонными стенами

Основа основ – стропильная система

Двойная влагоизоляция – необходимый фактор

Creepy Attic — Illustrationen und Vektorgrafiken

Durchstöbern Sie 26

Attic — Illustrationen und Vektorgrafiken

Durchstöbern Sie 2.111

8 in hoher Auflösung und guter Qualität, um den Anforderungen Ihres Projekts gerecht zu werden.

рисунков времен Второй мировой войны на чердаке церкви • снижение темпов абортов • и многое другое …

Переделки или преобразования чердака | Development Services Center, City of Madison, Wisconsin

Обзор процесса

Определение зонирования

С кем связаться

Начертите план

Обзор планов

Предоставление планов строительства

Куда обратиться

Что включить

Оплата сборов

Куда пойти

Получение разрешений

Планирование инспекций

Завершение

Связанные формы и раздаточные материалы

Редкий рисунок XVIII века художника рококо Тьеполо, обнаруженный на чердаке английского поместья | Умные новости

Разрешения на переоборудование чердака, подвала или гаража в жилое здание

Для этого проекта вам потребуется разрешение на строительство

Узнайте о разрешениях на ADU

Кто может выполнять работу

Заявка на получение разрешения на строительство, формы и информация для преобразования жилого помещения в разрешение на жилое помещение

Архитектурные планы

Заявление на получение разрешения на строительство

Знак опасений по поводу эрозии

Заявление на водоснабжение жилых помещений

Образец плана этажа

Образец плана участка

Требования к заявке на переоборудование чердака, подвала или гаража
