Мансардная крыша вальмовая крыша: Как построить вальмовую крышу своими руками — устройство и чертежи (фото, видео)

Содержание

Как построить вальмовую крышу своими руками — устройство и чертежи (фото, видео)

Начинающий умелец может сделать множество ошибок в ходе строительства кровли вальмового типа. Виной тому даже не сложность конструкции или монтажа, а неправильное выполнение подготовительной проектной работы. Каждому профессиональному строителю известно: чтобы отрезать один раз, нужно отмерить, как минимум, семь. Поэтому вальмовая крыша своими руками строится только на основе инженерного расчета и составленного по нему плана. Далее читайте, как вычислить основные параметры крыши, подобрать сечение ее элементов и качественно выполнить монтаж.

Содержание статьи

Конструктивные особенности

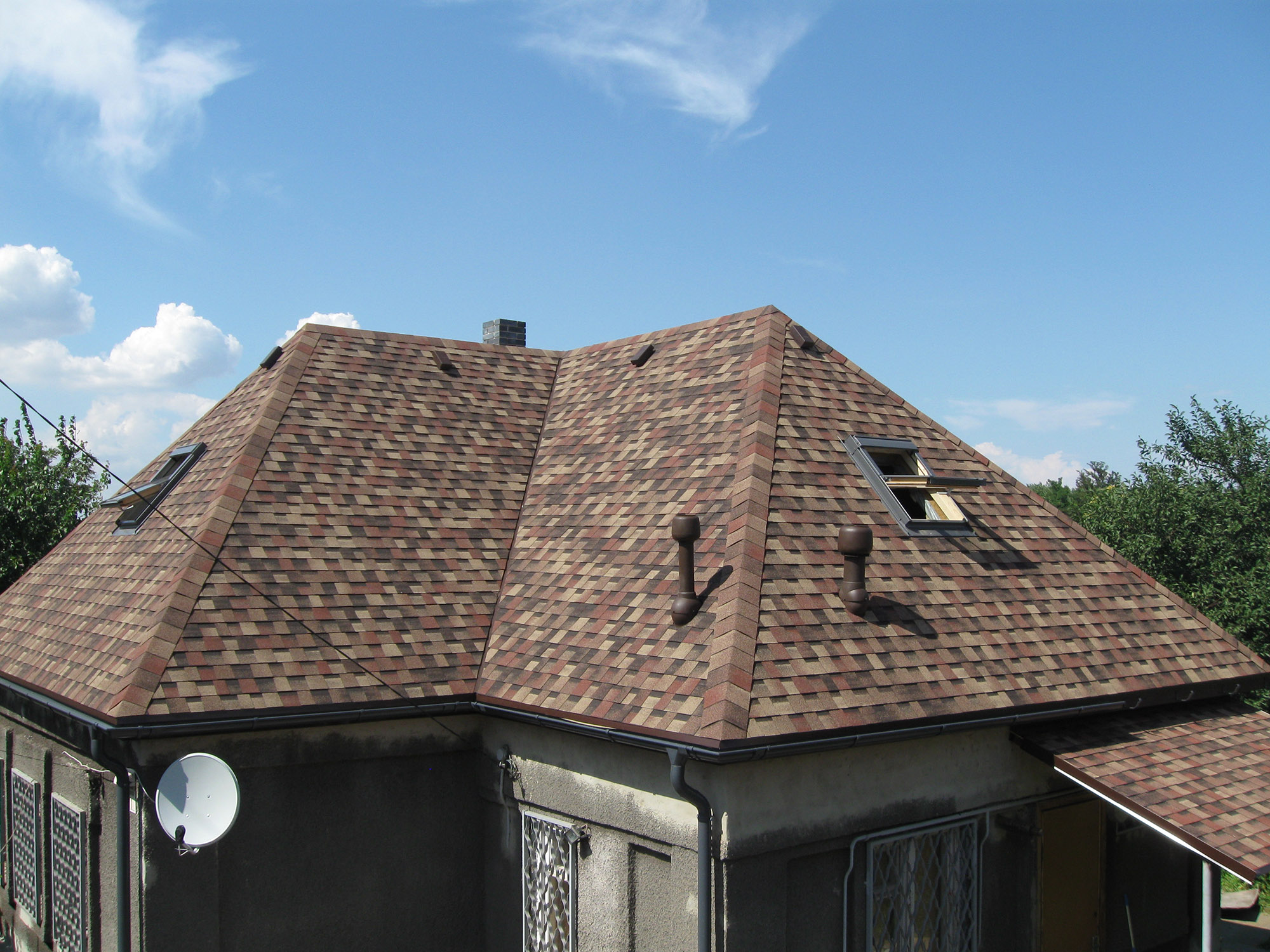

Вальмовая крыша – одна из разновидностей четырехскатной. Если посмотреть на дом с такой кровлей сверху, ее форма напомнит запечатанный конверт. Два ската меньшей площади в виде треугольника называют вальмовыми. А остальные два имеют трапециевидную форму и больший размер. Устройство кровли вальмового подтипа состоит из следующих узлов:

  1. Конька. Это вершина крыши, линия, которую формируют стропильные пары в месте их соединения. Особенность конька вальмовой крыши в том, что его протяженность меньше, чем длина перекрываемого сооружения.
  2. Вальм.Вальмами называют треугольные скаты, которые располагаются над торцевыми стенами. Они заменяют собой фронтон и формируются за счет диагональных и промежуточных стропил.
  3. Скатов. Вальмовая крыша помимо вальмовых имеет два трапециевидных ската, которые начинаются от конька, а заканчиваются свесом.
  4. Ребер. Ребрами называют углы, образованные в местах соединения вальм и трапециевидных скатов. Число ребер вальмовой кровли совпадает с количеством диагональный стропил, то есть всего их четыре.
  5. Водосточной системы. Водосток, состоящие из воронок, труб и желобов, необходим для отведения излишков жидкости с поверхности вальмовой крыши в ливневую канализацию.

Обратите внимание, что устройство крыши вальмового типа не позволяет сделать в ней жилую мансарду, так как два дополнительных ската значительно снижают потолок в подкровельном помещении.

Стропила и опорные элементы

Вальмовая стропильная система несколько отличается от двухскатной, усложненная конструкция скатов требует большего числа элементов. В нее входит:

Элементы стропильной системы вальмовой кровли

  • Коньковый прогон. Брус, на котором соединяются стропильные пары.
  • Диагональные стропила. Четыре стропильные ноги, образующие ребра вальм. От окончания конька они отходят к угловым соединениям мауэрлата, соединяясь с мауэрлатом. Их длина больше, чем у рядовых стропил, поэтому для их изготовления используют сдвоенные доски или материал большего сечения. Интересно, что угол расположения диагональных стропильных ног более пологий, чем у промежуточных, про это нельзя забывать, составляя чертежи.
  • Промежуточные или рядовые стропила. Стропильные ноги, которые верхушкой фиксируют на коньковом прогоне, а концом на мауэрлате.
  • Центральные рядовые стропила. Шесть стропил, которые стыкуют с окончанием конька и диагональной стропильной ногой. Трудоемкий узел стропильной системы, монтаж которого требует внимания и точной разметки.
  • Короткие ноги или нарожники. Короткие стропильные ноги не соприкасаются в верхней части с коньком, их крепят на диагональные стропила. Чем ниже находится нарожник, тем меньше его длина.
  • Затяжка. Перемычка между рядовой стропильной парой, изготовленная из бруса. Затяжку, расположенную в верхней части кровли, под самым коньком, называют ригелем. А в качестве нижней затяжки, фиксируемой в основании стропил, используют балки перекрытия.
  • Стойка. Вертикально установленный брус, который поддерживает конек, перенося вес кровли на несущие перегородки. В некоторых вариантах стропильной системы стойки устанавливают в средней части стропил, чтобы освободить центр мансардного помещения.
  • Подкос или подстропильные ноги. Опоры, фиксируемые перпендикулярно стропилам. Подкос защищает стропила от провисания, он необходим, если длина скатов крыши более 4,5-5 м.
  • Шпренгель. Шпренгельной фермой называют устройство, которое необходимо для поддержки диагональных стропильных ног. Она состоит из двух балок: одна соединяет две стороны мауэрлата, а вторая упирается в первую и диагональное стропило.

Опытные мастера-кровельщики говорят, что стропильная система выйдет надежной только, если использовать для изготовления элементов одинаковый материал, одного сечения и единый способ крепления.

Расчет и проектная работа

Прежде, чем построить кровлю вальмового типа, нужно выполнить расчет элементов ее конструкции. Перед началом вычислений намечают схему перекрываемого дома со всеми известными размерами. Далее пользуясь простыми геометрическими формулами на основе теоремы Пифагора, определяют:

Параметры вальмовой кровли

  1. Высоту конька.
    h = b x tgα/2, где b – длина сооружения между стропильными ногами с торцевой стороны, а α – угол расположения скатов.
  2. Длину рядовых стропил.
    e = b / 2 x cosα, где b – длина сооружения между стропильными ногами с торцевой стороны, а α – угол расположения скатов, е – длина рядовых стропильных ног.
  3. Площадь скатов.
    S = 2ea, где S – совокупная площадь поверхности скатов вальмовой крыши, е – длина рядовых стропил, а – протяженность между стропильными ногами по длине сооружения.

Коэффициент длины диагональных стропил

Чертеж вальмовой крыши с размерами

Для стандартных значений уклона скатов вальмовой крыши существуют таблицы с коэффициентами, с помощью которых можно без расчетов определить длину диагональных стропил, зная размеры рядовых. Шаг между стропильными парами также смотрят в справочных материалах, ориентируясь на породу древесины, ее толщину и протяженность скатов. Результаты вычислений наносят на чертеж, по которому в последствии делают разметку.

Монтаж мауэрлата

Мауэрлат – основание на которое устанавливают крышу. Мауэрлат необходим для того, чтобы распределять вес крыши по периметру несущих перегородок. Чаще всего для его изготовления используют брус из древесины твердых пород. Чем тяжелее и сложнее устройство крыши, тем больше должно быть сечение мауэрлата. В большинстве случаев подойдет брус из сосны, размер которого 150х150 мм или больше. Мауэрлат устанавливают перед тем, как построить дом, в следующем порядке:

Нанесение разметки вальмовой кровли

  • Отмеряют и отпиливают брус необходимой длины. В углах мауэрлат соединяется между собой «в лапу». Чтобы выпилить пазу под крепление, нужно нанести разметку.
  • На верхнем ряду кладки сооружают опалубку из досок и заливают вязким бетоном, в который вставляют шпили из металла для крепления мауэрлатного бруса.
  • После застывания бетона, нужно создать гидроизоляционный слой между ним и мауэрлатом. Для этого на бетон можно нанести битумную мастику или выстелить поверхность стяжки рубероидом.
  • Обработать брус антисептическим препаратом, антипиреном глубокого проникновения и влагозащитным лаком.
  • Разметить и просверлить в мауэрлате отверстия под металлически шпильки.
  • Насадить брус на шпильки и крепко затянуть анкерными болтами.

Важно, что каждое проделанное отверстие снижает прочность мауэрлата, поэтому не стоит использовать большое количество шпилек, а делать выпилы в нем для монтажа стропил категорически запрещается!

Процесс возведения

Вальмовая крыша своими руками строится по четкой инструкции, которая описывает последовательность каждого шага. Чтобы результат оправдал затраченное время и материалы, работы следует выполнять согласно технологии:

  1. Установка затяжек. В качестве затяжек можно использовать балки перекрытия, нам необходимо как минимум два таких элемента, чтобы установить на них стойки. Опытные мастера поверх балок сооружают дощатый настил, чтобы построить стропильную систему было удобнее, безопаснее.
  2. На затяжки монтируют две стойки. Стоек при необходимости может быть больше, однако без необходимости утяжелять конструкцию не стоит. Пока система не приобрела устойчивость, стойки закрепляют вертикально временными подкосами.

    Установка стоек и диагональных стропил

  3. На стойки устанавливают коньковый прогон, закрепляя его длинными гвоздями. К прогону крепят рядовые стропильные ноги при помощи металлических накладок или уголков.
  4. Монтируют центральные промежуточные стропила на вальмовых скатах, а затем диагональные стропильные ноги из сдвоенных досок.

    Варианты крепления стропильных ног

  5. Закрепляют торцевые рядовые стропила, нарожники, кобылки и ветровую доску на одном или двух скатов.

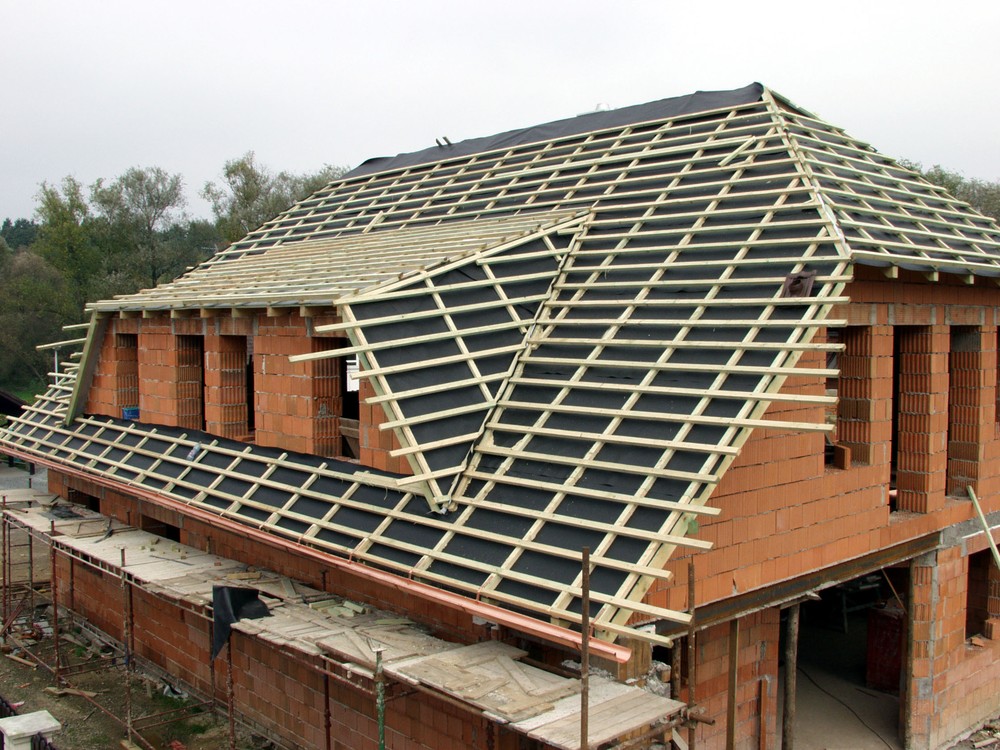

  6. Монтируют контр-обрешетку, а на нее полосами укладывают пароизоляционную мембрану и закрепляют строительным степлером.

    Схема настила кровельного материала

  7. Чтобы построить вальмовую крышу, чаще применяют мягкую кровлю, так как с ее помощью легче покрыть скаты сложной геометрии. Для кровельных материалов такого типа нужно сделать сплошную обрешетку из листов влагостойкой фанеры.
  8. С помощью специального крепежа из нержавеющей стали с каучуковой шляпкой кровельный материал фиксируют на обрешетку. Располагают листы с нахлестом 10-15 см для защиты от проникновения влаги. Учтите, чем круче скат крыши, тем больше нахлест необходимо соблюдать.
  9. После того, как кровельный материал уложен, крышу можно утеплить изнутри, оснастить окнами, водостоком и дымоходом.

Крыша вальмового типа оптимально подходит для честного строительства, но, чтобы построить ее самостоятельно, необходимы расчеты, проект и терпение, без которого невозможно добиться успеха.

Видео-инстркция

Виды мансардных крыш для частных домов и их особенности

Обустройство мансарды в частном доме позволяет увеличить полезную площадь. Для этого возводят крышу, конструкция которой может быть разной. Поэтому перед строительством важно проектирование, предполагающее учёт всех особенностей кровли.

Характеристики видов мансардных крыш

Мансардные крыши любого типа предназначены для обустройства функционального и комфортного пространства вместо обычного чердака. При этом сделать мансарду можно с разными видами кровли, учитывая особенности форм конструкций. Для создания сложных архитектурных объектов требуется опыт и поэтому возвести своими руками стоит простую, но не менее эффектную мансардную крышу, которая представлена во множестве вариантов.

Комфортную мансарду сделать легко даже под сложной кровлей

Перед возведением крыши любого типа проводится расчёт таких параметров, как:

  • вес покрытия кровли;
  • вес системы стропил;
  • вес паро-, тепло- и гидроизоляционных материалов;
  • вес отделочных материалов;
  • снеговая нагрузка, характерная для региона.

Расчёт проводится в индивидуальном порядке для каждой конструкции. Все показатели массы зависят от площади крыши, типа выбранных материалов, а также их параметров. Важно создать кровлю, которая выдержит ветровую и снеговую нагрузки, характерные для региона проживания.

Двускатная мансардная крыша

Самым простым вариантом мансардной крыши является двускатная кровля. Такая конструкция имеет два ската, соединяющиеся в самой верхней точке и образующие конёк. Этот вариант не требует больших затрат на возведение, отличается надёжностью и прочностью, что обусловлено малым количество скатов и точек их соединения.

Двускатные варианты можно разделить на два типа: стандартные и остроконечные. В первом случае скаты имеют обычный угол наклона в 45° и подходят для домов, ширина которых не более 9 м.

Стандартная двускатная крыша проста в возведении и не требует больших временных затрат

Остроконечные варианты менее популярны, чем стандартные. Обусловлено это тем, что такие конструкции имеют угол наклона скатов от 60° и подходят для узких домов, ширина которых не превышает 6 м. Для возведения остроконечной кровли потребуется большее количество материалов, чем для стандартной крыши. При этом высота потолка в мансарде значительно выше, что не всегда удобно.

Остроконечные крыши эффектны внешне, но непрактичны в эксплуатации

Для возведения двускатной мансардной крыши требуется стропильная система висячего типа, где балки каркаса опираются друг на друга на коньке крыши и закрепляются на несущих стенах здания. При этом отсутствуют центральные опоры, которые можно использовать при возведении кровли с обычным чердаком, а не мансардой. Перед строительством нужно создать индивидуальный чертёж будущей стропильной системы с указанием мест расположения каждого элемента. Такой процесс лучше всего осуществить с помощью профессионалов в этом деле.

В системе висячих стропил отсутствует центральная опора

Стоит учесть, что полезная площадь будущей мансарды зависит от угла наклона и параметров здания. Чем больше ширина дома, тем выше требуется наклон скатов для обеспечения высоты потолка мансарды от 2,2 м, что является минимальным показателем для самой высокой точки крыши.

Перед строительством стоит определить назначение мансарды и необходимый полезный объём помещения

Главные особенности двускатной мансардной крыши выражены в следующем:

  • стандартный вариант двускатной крыши позволяет получить больше полезной площади, чем остроконечный вид;
  • возведение по чертежу с готовыми размерами элементов легко осуществить самостоятельно;
  • для двускатной крыши подходит любое кровельное покрытие, например, металлочерепица или мягкая кровля;
  • кровельный пирог включает в себя пароизоляцию, стропила, утеплитель, гидроизоляцию, кровельное покрытие.

Кровельный пирог требует применения качественных материалов для комфорта в мансарде

Видео: возведение стропил двускатной мансардной крыши

Односкатная крыша мансарды

Одним из простых видов мансардных крыши является односкатная, имеющая лишь одну наклонную плоскость. Для обустройства жилого помещения под такой крышей нужна стропильная система, параметры которой должны обеспечивать комфортную эксплуатацию мансарды. При проектировании и строительстве скат кровли размещают с подветренной стороны, а оптимальный угол наклона составляет 40°. Объём затрат на возведение значительно меньше, чем для двускатной конструкции.

Односкатная крыша проста в возведении и выглядит очень эффектно

Главная особенность односкатной мансардной кровли заключает в том, что со стороны ската нагрузка на несущую стену больше, чем с другой. Поэтому при сооружении важно соблюсти угол наклона не менее 40° и дополнительно усилить стропила. Это позволит избежать снежных заносов и уменьшить нагрузку на покрытие. Для определения точного угла учитывают тип кровельного покрытия, снеговую нагрузку, параметры здания.

Простой чертёж и минимальный расчёт обеспечат создание удобной мансарды

Рассчитать угол наклона ската можно в зависимости от предполагаемого кровельного покрытия. Для мягкой кровли рекомендуется уклон в 5°, для профнастила — 8°, для металлочерепицы — 30°. При расчёте наклона используются формулы Lbc = Lсд*tgA и Lc = Lbc/sinA, в которых: Lbc — длина стен, измеряется между стропилами и коньком, Lсд — длина стен здания, Lc — длина балок (стропильной ноги), А — принимаемый угол наклона ската, соответственно выбранному материалу. Значения тангенса tgA и синуса sinA вычисляются с помощью таблиц Брадиса.

Односкатные кровли лучше всего подходят для тёплого климата

При расчёте учитывают такие особенности:

  • если уклон меньше 30° и длина пролёта составляет до 4,6 м, то стропильные ноги опираются на мауэрлат;
  • при протяжённости пролётов 4,6–16 м устанавливают дополнительные опоры, а на самой высокой стене укладывают лежень из бруса сечением 10х15 см;
  • если длина пролёта составляет 6–15 м, то в центре, параллельно стенам, укладывают дополнительный лежень;
  • при длине здания более 15 м требуется монтаж двух вертикальных опор, а стойки под одним стропилом связывают перемычкой. Шаг между лежнями не должен быть более 6 м.

От параметров здания зависят многие показатели кровли

Видео: возведение односкатной крыши дома

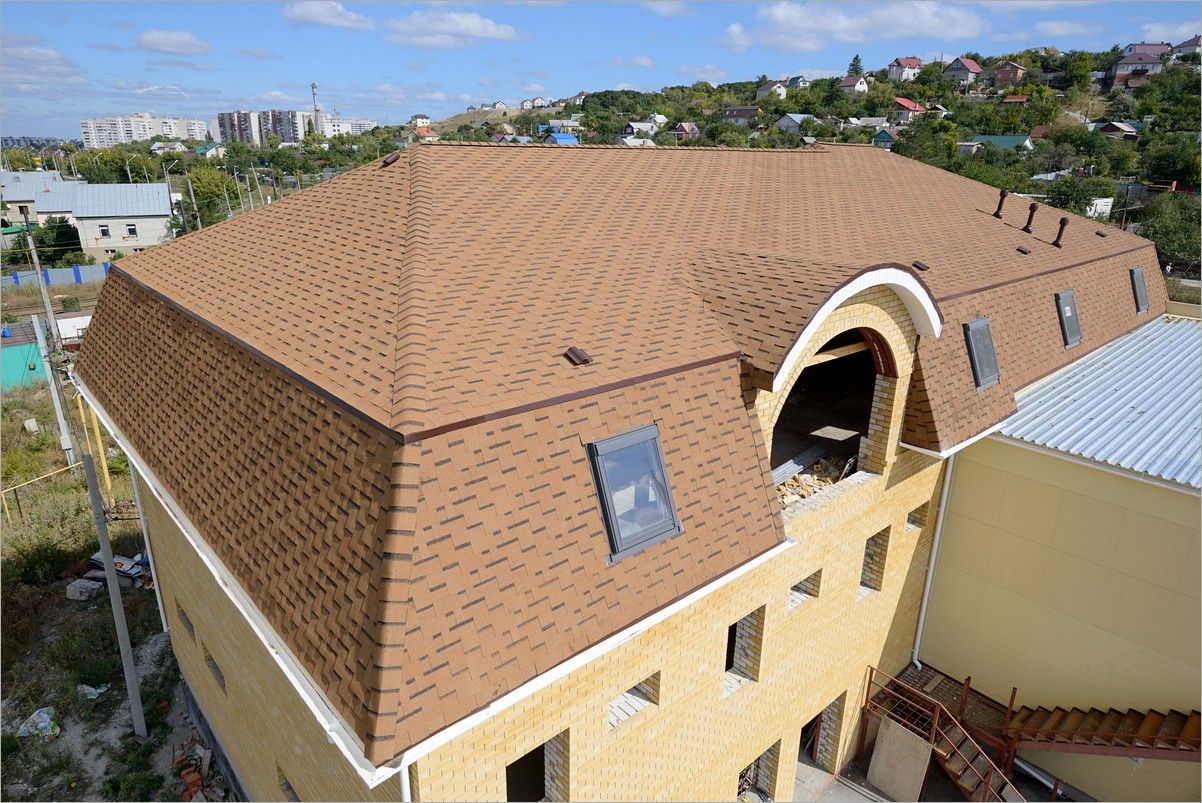

Мансарда с четырёхскатной крышей

Благодаря сооружению четырёхскатной крыши возможно получить просторную и комфортную мансарду. Четырёхскатными называют несколько видов конструкций, среди которых особенно распространена ломаная мансардная крыша. У такой конструкции по длине с каждой стороны дома расположены прямоугольные скаты, состоящие из двух плоскостей. Этот вариант позволяет получить просторную мансарду без существенных затрат на строительство.

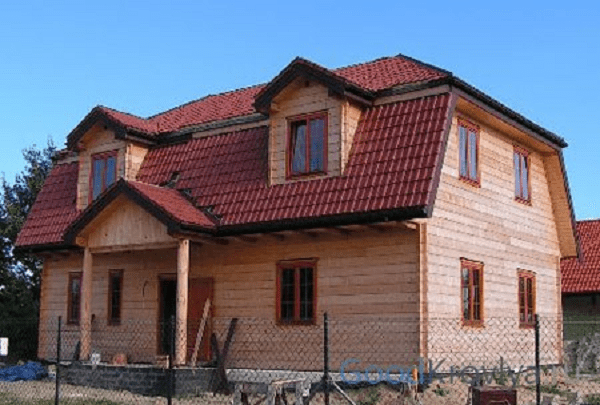

Ломаная мансардная крыша может быть оснащена «кукушкой» с окном

Уклон верхних скатов может составлять 20–30°, а угол нижних часто равен 60–80°. Такие параметры подходят для зданий шириной не более 6 м. Каркас конструкции состоит из ферм, предполагающих укрепление стропил стойками. В местах излома боковых скатов устанавливают растяжки.

Ломаная крыша относится к двускатным вариантам, но идеальна для создания просторной мансарды

Датская крыша является разновидностью четырёхскатной и отличается от классической вальмовой тем, что имеет фронтоны в верхней части. Благодаря этому мансарду можно оснастить вертикальными окнами и предотвратить протечки через щели в области этих проёмов.

Прямые стропила опираются на конёк, длина которого зависит от параметров здания

Проведение расчёта четырёхскатной кровли, как и составление чертежа, лучше всего доверить профессионалу. Только после этих этапов осуществляется возведение конструкции с учётом расположения каждого элемента.

Видео: особенности строительства четырёхскатной крыши

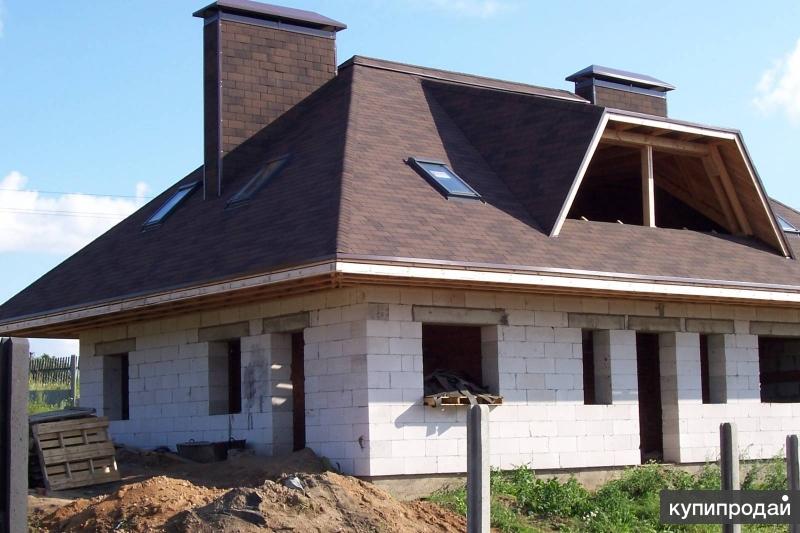

Вальмовая крыша с мансардой

Классическая вальмовая крыша предполагает наличие четырёх скатов, два из которых расположены на торцах здания и имеют треугольную форму. Два другие ската отличаются трапециевидной формой. Все поверхности соединены в области конька крыши. Расчёт такой конструкции сложен и требует профессионализма, знания тонкостей проектирования.

Классическая вальмовая крыша практична в эксплуатации и красива внешне

Наибольшая высота потолка в мансарде под такой крышей — в середине помещения. Угловое пространство не является максимально функциональным, но часто служит для размещения невысоких предметов мебели, вещей. При этом стропила длинных скатов обустраиваются так же, как и для двускатной крыши. Конёк проходит не по всей длине здания, так как на торцах обустраивают скаты.

Стропильная система вальмовой крыши проста, но требуется точный расчёт параметров каждого элемента

Классическая вальмовая крыша характеризуется тем, что не имеет фронтонов, как двускатная. Благодаря этому сопротивление ветру и снеговая нагрузка значительно ниже, чем тогда, когда есть всего лишь два ската. Для достижения эффектного внешнего вида и функциональности вальмовая крыша может быть оборудована эркерами, балконом, дополнительными свесами, но обустройство каждого элемента рассчитывается индивидуально с учётом параметров здания, климатических особенностей региона.

Окна, обустроенные под выступом с крышей, надёжно защищены от протечек

Обустройство окон не на выступах, а на кровле оптимально только для регионов с малым количеством осадков и тёплым климатом. При большой снеговой нагрузке окна подвергаются воздействию осадков и появляются трещины, протечки. И также сооружение вальмовой крыши более дорогостоящее, чем простой двускатной.

Видео: поэтапное возведение вальмовой мансардной крыши

Крыша полувальмового типа

Кровля полувальмового типа имеет укороченные торцевые скаты, сочетающиеся с фронтонами. Короткие вальмы не снижают высоту потолка в мансарде и поэтому помещение является более удобным для эксплуатации.

Полувальмовая крыша более сложна в проектировании, чем вальмовая

Конструкция полувальмовой кровли предполагает более сложную стропильную систему, чем для вальмового варианта. При этом стропила могут быть наслонными или висячими. В первом случае стропильные ноги опираются на коньковый брус, внутренние несущие стены дома и мауэрлат, а висячие фиксируют лишь на мауэрлат и конёк. Сечение, длину и количество стропил определяют в зависимости от размеров крыши. Оптимальным является расстояние между стропилами в 50–60 см, но всё зависит от веса кровельного материала, климатических факторов.

Свес может иметь разную длину в зависимости от возложенных на него функций, например, в качестве навеса веранды

Возведение полувальмовой кровли для мансарды характеризуется большим расходом строительных материалов, сложностью расчёта и необходимостью профессиональных навыков. Стоит учесть, что торцевые стены возводятся в зависимости от формы будущей полувальмовой крыши и размеров вальм, а также угла наклона.

Видео: особенности устройства полувальмовой кровли

Многощипцовая крыша мансарды

Многощипцовая кровля представляет собой комплекс из нескольких угловых выступов, образующих внутренние углы крыши. Такой вариант подходит для зданий большой площади, так как многощипцовая крыша довольно объёмная и требует устойчивых несущих стен. Сложность конструкции дополняется тем, что под крышей будет обустроена мансарда, требующая высоты потолка от 2,2 м и большого полезного объёма пространства.

Многощипцовая крыша с мансардой является сложным элементом, требующим профессионального проектирования

Большое количество выступов предполагает возведение стропильной системы, вес которой значительно больше, чем у двускатной или вальмовой. Поэтому несущие стены должны быть максимально прочными, а расчёт нагрузки выполняется после точного подсчёта веса кровельных материалов, стропил, утеплителя с учётом площади кровли.

Многощипцовая стропильная система очень сложна как в проектировании, так и в возведении

Одна из основных сложностей возведения многощипцовой крыши заключается в том, что нужно тщательно гидроизолировать и укрепить внутренние углы и ендовы крыши. Это позволит обеспечить прочность, герметичность и долговечность сооружения.

Видео: создание ендовы многощипцовой крыши

Шатровая крыша дома с мансардой

Для домов квадратной формы подходит шатровая форма крыши, под которой легко обустроить мансарду. Конструкция имеет 4 и более одинаковых по величине ската. Проектирование шатровой кровли проводится с обязательным вмешательством профессиональных мастеров, так как сооружение очень сложное и требует предельно точного расчёта веса крыши, сопротивляемости к ветру, устойчивости к снеговой нагрузке.

Шатровые крыши разнообразны, но сложны в самостоятельном возведении

Сложность шатровой крыши зависит от количества скатов. Чем больше таких элементов, тем более сложна стропильная система, обустраиваемая под каждым скатом. Наибольшая высота потолка в мансарде — на середине помещения, а по краям пространство не используется активно из-за низкого потолка.

Мансарда под шатровой крышей обладает небольшой площадью

В конструкции четырёхскатной шатровой крыши присутствуют 4 основные стропильные ноги, дополняемые нарожниками. Наличие нескольких наклонных скатов снижает сопротивление кровли к ветру и минимизирует снеговую нагрузку. Для расчёта длины стропил нужно определить центр, в котором будут соединяться торцы стропильных ног. Расстояние между нарожниками, стойками и другими деталями рассчитывается индивидуально.

Видео: особенности шатровой крыши на примере макета

Мансарда под асимметричной кровлей

Двускатные крыши являются симметричными, так как имеют два одинаковых ската. Если же удлинить одну из кровельных поверхностей, то получится асимметричная крыша, под которой легко оборудовать мансарду. Таким образом можно сочетать лёгкие в возведении конструкции, придавая дому оригинальный вид и обустраивая функциональную мансарду.

При создании асимметричной кровли важно точно рассчитать нагрузку и сделать её равномерной на каждую несущую стену

Асимметричные конструкции, несмотря на простоту, требуют точного расчёта параметров. Важно обеспечить равномерную нагрузку на каждую несущую стену, ведь один скат длиннее другого и, соответственно, имеет больший вес. Центральное ребро или конёк может располагаться как посередине, так и быть смещённым в какую-либо сторону.

Асимметричная кровля подходит для зданий высотой до 3-х этажей

При возведении асимметричной крыши стоит учитывать то, что полезное пространство мансарды с одной стороны будет больше, чем с другой. Поэтому нужно заранее создать не только чертёж кровли, но и проект мансарды с расположением функциональных зон.

Мансардные крыши: особенности монтажа и выбора материалов

Жилая и функциональная мансарда должна быть тщательно защищена от влаги, холода и ветра. Поэтому при строительстве сооружают кровельный пирог, включающий в себя несколько слоёв, обеспечивающих в мансарде оптимальную атмосферу.

Кровельный пирог обязателен как для мансарды, так и для тёплого чердака

При строительстве крыши для жилого чердачного помещения стоит учитывать следующие особенности:

  • выбор материалов высокого качества — залог долговечности и комфорта мансарды;
  • окна должны быть максимально защищены от дождя, ветра и снега, так как эти проёмы являются уязвимой областью крыши;
  • все деревянные элементы крыши обязательно обрабатываются антисептиком или средством для защиты древесины от влаги;
  • вентиляция крыши обеспечивается с помощью вентилируемого конька, вентзазора между гидроизоляцией и кровельным покрытием;
  • применение лёгких кровельных материалов, например, профнастила и металлочерепицы, позволит снизить нагрузку на фундамент и стены здания.

Основные этапы работ

Не существует универсальной инструкции по строительству мансардной крыши, но есть определённая последовательность работ. Это позволяет осуществить поэтапное строительство кровли с мансардой и учесть некоторые важные моменты.

Кровельный пирог создают поэтапно, используя качественные материалы

Основные действия заключаются в следующем:

  1. В процессе проектирования проводится расчёт параметров кровли и каждого её элемента, например, вычисление сечения стропил, зависящее от их длины, угла наклона. Создаётся чертёж, на котором отображено расположение каждого элемента.
  2. После проектирования приступают к подготовке и нарезке стропил, проводится монтаж стропильных ног и дополнительных элементов.
  3. Для крепления стропил требуется мауэрлат, который делают из бруса. К нему и фиксируют стропильные ноги.
  4. После создания каркаса на него укладывают гидроизоляционную плёнку, укрепляют её скобами и фиксируют рейками обрешётки.
  5. Поверх обрешётки монтируют кровельное покрытие. В ендовах или под мягкую кровлю требуется сплошная обрешётка.
  6. Изнутри укладывают между стропил утеплитель, например, плиты минеральной ваты. Затем на стропила крепят пароизоляционную плёнку, учитывая то, что между утеплителем и пароизоляцией должен быть зазор от 5 см для вентиляции. Если такой промежуток не обеспечен, нужно нарастить стропила дополнительными досками.
  7. После монтажа пароизоляции можно проводить финишную отделку мансарды.

Читайте также — Отделка мансарды: делаем из чердака конфетку.

Фотогалерея: варианты мансардных крыш

Особенности эксплуатации мансардных кровель

Крыша должна надёжно защищать не только мансарду, но и весь дом в целом. Поэтому для строительства нужно выбирать качественные материалы, не требующие тщательного ухода. При эксплуатации также стоит соблюдать такие правила:

  • нельзя очищать крышу от снега острыми или очень тяжёлыми инструментами, что может привести к повреждению покрытия и протечкам;
  • наружные дыры в кровле своевременно заделывают материалами, обеспечивающими гидроизоляцию;
  • крыши любого типа обязательно оснащают водосточными системами для быстрого отвода влаги;
  • внутренняя отделка крыши мансарды может быть максимально лёгкой и простой, что обеспечит быстрый ремонт в случае протечек.

Отделка стен вагонкой — экологичное и актуальное решение

Обеспечение надёжности и прочности крыши — важный момент при обустройстве мансарды и поэтому строительство мансардной кровли любого из представленных типов предполагает тщательное проектирование и выбор качественных материалов.

Оцените статью: Поделитесь с друзьями!

устройство и монтаж своими руками пошагово, видео

Автор Анастасия Микитало На чтение 15 мин. Опубликовано

Сторонники европейского стиля при строительстве загородной недвижимости в большинстве случаев останавливают свой выбор на вальмовой крыше, преимуществом которой является не только внешняя привлекательность, но и надёжность конструкции. Выбирая даже самый простой для исполнения вариант, вы сможете использовать массу интересных элементов, способных придать сооружению особую изысканность и уникальность.

Вальмовая крыша: что это такое, виды конструкций, фото

Что представляет собой вальмовая крыша

Самая незамысловатая вальмовая крыша выполнена в виде каркаса с четырьмя скатами: двумя треугольными торцевыми, называемыми вальмами, и двумя фронтальными трапециевидными плоскостями. Все скаты укладываются от конькового элемента до карниза, при этом большей площадью и длиной ската обладает фронтальная поверхность.

Помимо стандартного исполнения, существуют полувальмовые кровли, применяемые, как правило, для создания дизайна в голландском стиле. Этот вариант предусматривает монтаж карнизов фронтальных скатов существенно ниже торцевых. Такую крышу целесообразно возводить при обустройстве мансардного помещения в качестве жилой площади.

Все четыре ската вальмовой крыши сходятся на коньковом брусе, который имеет меньшие размеры, чем на двухскатных кровлях

Монтаж вальмовой крыши осуществляется на основе сборки узлов и элементов, которые присутствуют и в конструкциях более сложных кровель.

Основной каркас конструкции собирается из следующих элементов:

  1. Для изготовления боковых стропил и промежуточных систем заготавливаются доски сечением 50×150 мм. При устройстве конструкции следует помнить, что крайние стропила должны иметь в вершине меньший угол, чем промежуточные.
  2. Установку коротких стропильных ног выполняют к угловому стропилу, а не к коньку, при этом их угол наклона должен быть таким же, как и у промежуточных деталей.
  3. Для коньковых элементов подбирают материал того же сечения, что и для стропил.

В каркасе вальмовой крыши принято выделять центральные и промежуточные стропила. Центральными называются элементы, стыковка которых выполняется на углах конькового бруса с трёх сторон. Промежуточные стропила находятся между центральными и соединяют конёк с мауэрлатом, образуя карниз.

Центральные стропила сходятся на коньковом элементе с трёх сторон

Дополнительными, но не менее важными при строительстве вальмовой крыши являются следующие факторы:

  1. Для поддержки конька в местах соединений двух стропильных деталей и коньковой балки обычно ставится стойка. Если под кровлей будут устраиваться жилые помещения, то стойки можно заменить подпорками, а в некоторых случаях вообще убрать.
  2. Для упрочнения конструкции стропил применяется затяжка, которая, как правило, одновременно является балкой перекрытия.

    Затяжки укрепляют стропильную ферму и одновременно являются балками перекрытия

  3. Верхняя часть стен и промежуток подкровельного пространства надёжно защищается от попадания осадков благодаря увеличенному свесу за счёт монтажа к ногам стропил «кобылок».
  4. С ветреной стороны постройки к стропилам крепится ветровая балка, при необходимости её монтаж допускается на обоих скатах трапециевидной формы.
  5. Вальмовая кровля — единственная конструкция, которая оборудуется нарожником или короткой стропильной ногой, установленной к угловому стропилу.
  6. Мауэрлат, будучи необходимой деталью любой стропильной системы, в вальмовой кровле сооружается в виде бруска и крепится по периметру всего здания.

    Мауэрлат закрепляется на верхнем торце несущих стен по всему периметру здания и служит для связи каркаса дома с кровельной системой

  7. Чтобы снять нагрузку, оказываемую на стены, и придать системе большую жёсткость, между двумя соседними элементами мауэрлата укрепляется диагональная перемычка — шпрендель.
  8. Угол наклона подкосов выбирается в зависимости от того, будет ли мансардное пространство оборудовано под жилплощадь.
  9. Диагональные стропила вместе с ребром могут монтироваться как с одного торца кровли, так и с двух её сторон, при этом выбор зависит от возводимой конструкции.
  10. Прогон — промежуток между точками крепления стропил к коньку, величина которого определяется от вида материала и того, какая нагрузка воздействует от снежных масс на дом в регионе строительства.

Фотогалерея: дома с вальмовыми крышами

Самостоятельное строительство вальмовой крыши: подробная инструкция

Выполнение монтажа кровли своими руками требует чёткого соблюдения этапов строительства, а также наличия навыков аналогичных работ и комплекта специальных инструментов.

Перечень инструментов и материалов для строительства вальмовой крыши

Установка каркаса кровли невозможна не только без качественных пиломатериалов или кровельного покрытия, но и без соответствующих крепёжных элементов.

К металлическим крепёжным изделиям относятся:

  • гвозди и саморезы для кровельных работ;
  • анкерные болты;
  • стальные уголки;
  • другие детали, отвечающие за надёжность и прочность возводимой конструкции.

Важным моментом обустройства кровельного каркаса является установка скользящего крепления стропильных ферм как на коньке, так и в местах соединения с мауэрлатом. Такой способ фиксации элементов стропил позволяет исключить возможность повреждения кровельной системы из-за усадки несущих стен и при сезонных деформациях здания.

Скользящее крепление позволяет элементам стропил перемещаться в пределах допустимых отклонений при небольших деформациях каркаса здания

Конструкцию стропил собирают из следующих материалов:

  1. Мауэрлат изготавливается из бруса сечением 100×150 мм.
  2. Для конька и стропил выбирается брус сечением 50×150 мм. Специалисты, занимающиеся монтажом стропил, рекомендуют использовать в работе брус или доски с одинаковым сечением, только тогда будет достигнута максимальная прочность и качество конструкции.
  3. Стропильная система по мере готовности обустраивается деревянной обрешёткой с сечением досок 25×150 мм.

При выборе кровельного материала предлагается несколько вариантов, среди которых наилучшим считается мягкая кровля. Её проще всего крепить к сложным стропильным системам наподобие вальмовой. Перед монтажом покрытия следует уложить слой утеплителя и пароизоляционной плёнки, при необходимости дополнительно может крепиться фанера.

Прежде чем приступать к установке кровельного пирога, следует обработать все деревянные детали стропил антисептическим средством.

Монтаж конструкции будет осуществляться намного быстрее, если под рукой будут необходимые инструменты:

  • молоток обычный и резиновый (киянка) для выравнивания и подгонки деталей;
  • шуруповёрт — допускается любая разновидность, но удобнее пользоваться моделями со встроенным аккумулятором;
  • рейка длиной 1,5–2 м для выкладывания некоторых узловых креплений по одному уровню;
  • карандаш, рулетка, линейка для нанесения разметки;
  • уровень и отвес;

    Отвес служит для выравнивания элементов конструкции по вертикали

  • электролобзик, ножовка по дереву и металлу для резки небольших элементов, электропила для заготовки более габаритных деталей;

    Электролобзиком можно пилить доски толщиной до 50 мм

  • электрорубанок — незаменимая вещь при обработке больших площадей, но при работе на высоте удобнее пользоваться ручным рубанком.
Видео: как сделать запил стропил в вальмовой крыше

Что нужно знать при проектировании и составлении сметы на строительство

Конструкция крыши может быть любой в зависимости от запросов и возможностей хозяина дома. Сложность работ будет зависеть от расположения несущих стен. По мере усложнения проекта для его реализации увеличивается расход материалов, трудозатраты, и сроки исполнения заказа.

Сложность возведения вальмовой крыши в первую очередь зависит от размеров и конфигурации здания

Возведение сложной вальмовой крыши лучше предоставить профессионалам, которые выполнят точные расчёты всех элементов стропильной системы и смогут изготовить кровлю в строгом соответствии с проектом. Любителям пробовать свои силы в самостоятельном строительстве необходимо учесть несколько факторов:

  1. Способность строения и фундамента выдерживать нагрузку будущей крыши.
  2. Особенности стропильной системы — наслонные и навесные конструкции имеют свои тонкости реализации.
  3. Допустимый размер сечения деревянных элементов конструкции при заданных значениях длины и расстояния между стропильными фермами.
  4. Соответствие углов наклона скатов и стропильного прогона при сведении их на коньке.
  5. Необходимость организации дополнительных отверстий и выступов, например, под дымоотводы, вентиляцию, оконные и другие проёмы.
При проектировании стропильной системы для вальмовой крыши необходимо учесть множество разных факторов

Пошаговая инструкция по монтажу стропильной системы

Сначала выполняется подготовка древесины — она хорошо просушивается, обрабатывается антисептическими составами и снова подвергается сушке. По мере готовности материала можно приступать к его монтажу по нижеприведенной схеме:

  1. По периметру несущего основания укладывается и надёжно крепится мауэрлат с обязательной гидроизоляционной прослойкой из рубероида или аналогичных материалов.

    Мауэрлат крыши укладывается на гидроизоляционный материал и крепится при помощи шпилек

  2. Мауэрлат размечается по вычисленным ранее размерам. Чтобы отметки были хорошо видны, рекомендуется наносить их ярким маркером или даже вбить небольшие маячки. Важно соблюдать идентичность разметок на противоположных плоскостях, в противном случае укладка балок будет неровной.

    Разметку необходимо делать очень тщательно, чтобы стропильные фермы и затяжки были установлены ровно

  3. Монтаж балок перекрытий осуществляется на мауэрлат либо на дополнительный брус, укреплённый чуть ниже плоскости стен.

    Балки перекрытий (затяжки) можно крепить на мауэрлат

  4. Для снижения нагрузки с несущего каркаса мауэрлат скрепляется с помощью поперечных затяжек.

    Поперечные затяжки перераспределяют нагрузку от кровли равномерно по всему периметру стропильной системы

  5. После завершения укладки затяжек поверх балок перекрытия рекомендуется соорудить дощатый настил крепления к балкам.По нему будет удобно и безопасно ходить при выполнении дальнейших работ.

    Временный настил служит для безопасного перемещения по всей площади перекрытий при монтаже стропил

  6. Далее устанавливаются стойки к затяжкам либо к балкам перекрытия.
  7. Вверху стойки крепятся к коньковой балке. На неё же монтируются и центральные стропила с торца кровли.
  8. Затем осуществляется разметка и устройство промежуточных стропил со стороны фронтонов.

    Промежуточные стропила устанавливаются с фронтальной стороны

  9. После этого производится укладка диагональных стропил, соединяющих коньковый элемент здания с углами. В случае необходимости возможна установка дополнительных стоек.

    Диагональные стропила соединяют коньковый элемент крыши с углами

  10. К диагональным стропилам фиксируются короткие стропила, называем

Вальмовая крыша своими руками чертежи и порядок работы

Вальмовая крыша часто используется в архитектурных решениях загородных домов, построенных в европейском стиле. Ее конструкция не только надежна, но и весьма эстетична. Причем, принимая за основу даже самый простой ее вариант, можно разнообразить его различными элементами, которые станут для всего строения своеобразным украшением и признаком изысканности стиля.

Вальмовая крыша своими руками чертежи

Вальмовая крыша своими руками чертежи которой нужно подобрать или подготовить заранее, может быть выполнена и самостоятельно, но одному мастеру с таким объемом и сложностью работ явно не справиться.

Что такое вальмовая крыша?

Так выглядит простейшая вальмовая крыша

Самая распространенная простая схема вальмового типа крыши состоит из четырех скатов, два из которых имеют форму треугольника — их и называют «вальмами». Они располагаются по торцам здания и соединяют конек с карнизом. Две фронтальных плоскости в форме трапеции имеют большую площадь и скат, который также располагается от конька и до карниза.

Вальмовая крыша — вид сверху

Нужно отметить, что бывают полувальмовые крыши — их еще относят к голландскому виду. В этом случае при строительстве карнизы торцевых скатов располагают намного выше фронтальных. Монтаж такой крыши, как правило, производят в тех случаях, когда в ее мансардном пространстве устраивают жилое помещение.

А такая крыша именуется полувальмовой
Основы конструкции вальмовой крыши

Традиционная вальмовая система состоит из определенных узлов и элементов, которые монтируются всегда одинаково и являются основой для более сложных крыш этого вида. На данном рисунке представлена именно такая конструкция, включающая в себя следующие детали:

Примерная схема вальмовой крыши

1 — Угловое стропило или ребро всегда располагают под меньшим углом, чем такие же, но промежуточные элементы системы. Для такой конструкции крыши, как для боковых, так и промежуточных стропил подойдут доски, имеющие сечение 50×150 мм.

2 — Короткие стропильные ноги закрепляются не на коньке, а на угловой стропильной доске. Они должны иметь такой же уклон, как и промежуточные стропила.

3 — Конек в данном случае имеет такой же размер в сечении, что и стропильные ноги.

4 — Стропила, которые сходятся и стыкуются на углах конька с трех сторон, называют центральными стропилами.

5 — Промежуточными стропилами называются ноги, соединяющие конек и обвязку, проходящую по верхней части строения, и образующие карниз.

На следующей схеме, кроме уже упомянутых, можно увидеть устройство других элементов конструкции.

Конструктивные элементы вальмовой крыши
  • После стропил можно рассмотреть стойку, которая поддерживает конек и устанавливается на соединении двух стропил и коньковой балки. Эти элементы используются не всегда, иногда их просто заменяют другими подпорными деталями, например, в тех случаях, когда пространство под крышей должно быть свободным, если в нем планируется устроить комнату.
  • Затяжка является скрепляющим стропила элементом. Чаще всего она же выполняет роль балки перекрытия.
  • Кобылка монтируется к установленным стропильным ногам для увеличения свеса крыши, который станет защитой от атмосферных осадков для промежутка под крышей и верхней части стен.
  • Ветровую балку крепят на стропила наискось с той стороны крыши, которая считается ветреной. Иногда ее устанавливают и на оба трапециевидных ската.
  • Нарожник или короткая стропильная нога используется только в вальмовой конструкции и крепится к угловому стропилу.
  • Мауэрлат присутствует в любой стропильной системе и представляет собой брусок, который крепится по всему периметру стен строения.
  • Шпренгель — это еще одна деталь системы, придающая ей жесткость и снимающая нагрузку со стен. Его устанавливают по диагонали, относительно углов здания и закрепляют на мауэрлат.
  • Подкосы устанавливают под разным углом к стропильным ногам, в зависимости от того, будет ли задействована мансарда для создания дополнительной комнаты.
  • Ребро, диагональные или боковые стропила, могут быть установлены, как с одной торцевой стороны крыши или с двух ее стороны, в зависимости от задуманной конструкции.
  • Прогонами в данном случае называют расстояние между креплением стропил к коньковой балке — оно будет зависеть от веса выбранного материала кровли и предполагаемой снеговой нагрузки в местности постройки.

Этапы работы по монтажу вальмовой крыши

Если для крыши дома выбрана вальмовая конструкция, то работу над ней нужно вести в строгой последовательности:

  • Любой проект начинается с составления схемы стропильной системы.
Начинают всегда с вычерчивания базового плана вальмовой крыши
  • Следующим шагом идет расчет всех параметров, которые будут зависеть от ширины расстояния между стен дома и наличия внутри строения капитальных перегородок.
  • Далее, согласно расчетам, приобретаются необходимые материалы и подготавливаются нужные для работы инструменты.
  • Затем следует подготовка к обвязке стен для установки стропильной системы — настил гидроизоляционного материала.
  • Выполняется разметка стен под монтаж стропильной системы.
  • Самый важный этап — установка всей системы в соответствии с проектом.
  • Завершающая стадия — устройство кровли.
Подготовка схемы крыши

Схема крыши может быть разной — это будет зависеть от фантазии и возможностей владельца дома, а также от расположения стен постройки. При составлении схемы нужно учесть и то, что чем сложнее будет конструкция крыши, тем больше материала для нее понадобится, а также дольше будет длиться монтаж системы.

Если конструкция будет очень сложной, то лучшим вариантом будет обратиться за помощью к профессионалам, которые помогут правильно рассчитать толщину и количество необходимых для надежности системы элементов. Конечно, на составление такого проекта уйдет какое-то время и будут потрачены определенные финансовые средства, но лучше воспользоваться разработкой специалистов, чем действовать наугад и получить ненадежную конструкцию.

Расчет параметров системы

Если же принято решение положиться на собственные силы, то, производя расчеты, нужно учесть следующие факторы:

  • Надежность несущих стен и фундамента строения, над которым будет возводиться крыша.
  • Тип стропильной системы (наслонная или навесная).
  • Размер сечения стропил и брусков для других элементов системы.
  • Угол наклона скатов и расстояние прогона между стропил.
  • Размеры таких элементов, как выступы и проемы для дымоотводных труб, вентиляции, окон.

Для расчета точных пропорций конструкции можно воспользоваться специально разработанными для этого формулами, которые позволят сделать крышу надежной и прочной. Обозначение параметров в формулах:

S — общая площадь скатов крыши;

h — высота системы от перекрытия до потолка;

d — длина боковых или диагональных стропильных ног;

e — длина промежуточных стропил;

a — расстояние между стропилами по длине здания;

α — угол наклона ската;

b — расстояние между стропилами с торцевой вальмовой стороны.

Формулы для расчетов устройства простой вальмовой крыши, выглядят следующим образом:

  • Высота конька:
Формула высоты конька
  • Длина промежуточных фронтальных стропил:
Определение длины стропил
  • Длина торцевых, вальмовых стропил:
Длина вальмовых стропил
  • Площадь скатов крыши:
Определение площади скатов крыши

Рассчитав основные параметры системы, можно, опираясь на них, приобретать материалы для постройки.

Материалы для возведения крыши

Для монтажа стропильной системы понадобится не только хорошо просушенная качественная древесина, но и металлические крепления, а также кровельные гвозди, саморезы и анкерные болты.

Металлические крепления для соединения конструктивных элементов системы
  • Из металлических элементов нужно будет приобрести уголки и крепления различной конфигурации, которые помогут сделать конструкцию более надежной и крепкой.
Плавающее крепление для соединения стропил с мауэрлатом

Одним из них является скользящее крепление. Его устанавливают в нижней части стропил, закрепляя их таким образом к мауэрлату. Установив его, можно исключить риск деформации системы крыши при усадке несущих стен.

Плавающие крепления предотвратят деформацию системы крыши при усадке стен

Еще одним давно применяемым креплением являются скобы. Ими соединяют разные детали системы, например, стропила и балки перекрытия или мауэрлат, если крыша возводится, например, на здании, которое уже давно дало усадку.

В ряде случаев можно обойтись и обычными скобами
  • Для изготовления деревянных элементов понадобится:
Особое внимание — качеству древесины для монтажа системы

— для укладки мауэрлата нужен будет брус, имеющий сечение 100×150 мм;

— стропила и конек изготавливают из бруса сечением 50×150 мм. Строители, занимающиеся возведением стропильных систем, рекомендуют производить монтаж всей системы из бруса или досок, имеющих одинаковое сечение — это дает гарантию прочности и надежности постройки;

— сверху системы стропил набивается обрешетка из досок, сечение которых должно составлять 25×150 мм.

Выбирая древесину для системы стропил, можно опираться на составленную специально для этого таблицу. В ней приведены допустимая длина стропил (в метрах) из хвойной древесины (лиственница, ель, кедр, сосна), в зависимости от ее качества, сечения бруса и средней величины снеговой нагрузки в данном регионе.

СортСечениеРасстояние между стропилами в мм
мм300400600300400600
Снеговая нагрузка1,0 кРа1,5 кРа
Высший38×893.222.922.552.812.552.23
38×1405.064.604.024.424.023.54
38×1846.656.055.285.815.284.61
38×2358.507.726.747.426.745.89
38×28610.349.408.219.038.217.17
1 и 2 38×893.112.832.472.722.472.16
38×1404.904.453.894.283.893.40
38×1846.445.855.115.625.114.41
38×2358.227.476.387.186.525.39
38×28610.009.067.408.747.666.25
3 38×893.062.782.312.672.391.95
38×1404.674.043.303.953.422.79
38×1845.684.924.024.804.163.40
38×2356.956.024.915.875.084.15
38×2868.066.986.706.815.904.82
Снеговая нагрузка2,0 кРа2,5 кРа
Высший 38×894.023.653.193.733.392.96
38×1405.284.804.194.904.453.89
38×1846.746.135.356.265.694.97
38×2358.217.466.527.626.925.90
38×2862.472.241.962.292.081.82
1 и 2 38×893.893.533.083.613.282.86
38×1405.114.643.894.744.313.52
38×1846.525.824.756.065.274.30
38×2357.806.765.527.066.114.99
38×2862.432.111.722.211.911.56
3 38×893.483.012.463.152.732.23
38×1404.233.672.993.833.322.71
38×1845.184.483.664.684.063.31
38×2356.015.204.255.434.713.84
38×2866.525.824.756.065.274.30
  • Кроме этого, необходимо будет купить кровельный материал, утеплитель и пленку пароизоляции, которая настилается на стропила под обрешетку. В качестве кровельного материала для вальмовой конструкции крыши традиционно выбирают мягкое покрытие — его легче закреплять на сложной конфигурации такой стропильной системы. Под такую кровлю будет необходимо сделать настил из фанеры.
  • Также нужно приобрести антисептический состав для обработки дерева перед началом монтажа.
  • Возможно, понадобится стальная проволока диаметром в 4 мм, для закрепления некоторых элементов в несущей стене.
Цены на различные виды бруса

Брус

Инструменты для работы

Заранее нужно подготовить не только все необходимые материалы, но и инструменты, так как без них работу провести не удастся. Для установки стропильной системы понадобятся:

Инструменты для возведения крыши
  • Молоток, желательно с гвоздодером.
  • Шуруповерт на электрической зарядке.
  • Киянка – резиновый или деревянный молоток. Он бывает необходим для некоторых операций по выравниванию и подгонке деревянных элементов.
  • Деревянная рейка длиной в 1,5—1,7 м для выведения отдельных узлов на один уровень.
  • Маркер или карандаш для отметок.
  • Электролобзик, ножовка и электропила.
  • Уровень строительный, отвес.
  • Рулетка и линейка.
  • Стамеска для выдалбливания пазов.
  • Рубанок — лучше иметь и обычный, и электрический вариант, так как на высоте удобнее работать обычным инструментом, а большие плоскости можно обрабатывать внизу с помощью электрического.
Проведение монтажных работ

На рисунке показана упрощенная схема вальмовой крыши, на которую можно ориентироваться при монтаже системы.

Упрощенная схема монтажа

Работа производится поэтапно и безо всякой спешки, с тщательным продумыванием каждого шага, так как конструкция вальмовой крыши достаточно сложна.

Первым шагом необходимо подготовить провести подготовку древесины, обработав ее антисептическим раствором и хорошо высушив. Когда материал будет готов, можно приступать к монтажу системы.

  • Монтаж системы начинают с установки и закрепления мауэрлата по периметру несущих стен. Он должен укладываться на слой гидроизоляционного материала.
Установка мауэрлата производится на анкерные крепления
  • После установки мауэрлата на нем производится разметка, согласно ранее произведенным вычислениям. Чтобы разметка была максимально точной и заметной, используются яркие маркеры или же в определенных местах вбиваются маячки.

Очень важно, чтобы размеченные на одной стене расстояния, были идентичны разметке на противоположной стене, иначе балки перекрытия и остальные элементы будут уложены неровно.

Залог успеха — правильно проведенная разметка
  • Далее, укладываются балки перекрытия. Они могут монтироваться на стены рядом с мауэрлатом или же на закрепленный брус ниже поверхности стены.
Установка балок перекрытия
  • Затем мауэрлат скрепляется затяжками, которые способствует снятию нагрузки с несущих стен.
Затяжки между противоположными брусьями мауэрлата
  • После того как уложены балки перекрытия, опытные мастера советуют накрыть их настилом из досок, не закрепляя их к балкам. Подобный настил нужен для комфортной и безопасной работы.
Поверх балок перекрытия для удобства работы рекомендуется уложить временный настил
  • Следующим этапом станет установка стоек. Их закрепляют на затяжки или балки перекрытия.
  • Стойки скрепляются сверху коньковой балкой, и к ней же крепятся стропильные центральные ноги с торцевых вальмовых сторон крыши.
  • Далее, размечаются и прикручиваются промежуточные стропила с фронтальных скатов крыши.
Установка стоек и стропил на фронтальных сторонах крыши
  • Затем следуют диагональные стропила, которые соединяют конек и углы здания. При необходимости под них устанавливают дополнительные стойки.
Монтаж диагональных стропил
  • На диагональные стропила, закрепляются нарожники или короткие стропила. Их устанавливают на таком же расстоянии между собой, как и промежуточные.
  • В зависимости от конструкции, в нее могут быть встроены и другие поддерживающие или усиливающие элементы, например, подкосы или шпренгели, а также ветровая балка.
  • Если стропила установлены и заканчиваются на мауэрлате, то их продлевают дополнительными элементами — «кобылками», они и создадут навес над стеной.
Настил кровельного материала
Структура кровельного «пирога» вальмовой крыши
  • Перед тем, как переходить к следующему шагу по монтажу необходимых для кровли элементов, нужно провести разметку расположения проемов окон, отверстий, через которые будут выведены дымоотводные и вентиляционные трубы, устроен вход в мансардное помещение или же выход на балкон. Их обрамляют дополнительными рейками, набивая их по периметру планируемых проемов.
  • Затем на стропильную систему производят монтаж кровельного «пирога». Работа производится в такой последовательности:
  • Сверху стропил растягивается и закрепляется пленка пароизоляции
  • Далее, поверх нее на стропила прикручиваются рейки обрешетки.
  • Между рейками укладывается утеплитель, который накрывают ветрозащитными материалами (например, плотной полиэтиленовой пленкой).
  • Затем, следует закрепление контробрешетки.
  • Следующий этап будет зависеть от того, какой материал для покрытия будет выбран. Если, например, будет применена металлочерепица, то ее можно прикручивать сразу к рейкам контробрешетки. При выборе мягкой кровли под нее обязательно необходимо уложить фанерные или ОSB листы.
Сложные узлы системы вальмовой крыши

Хотелось бы заострить внимание на сложных узлах стропильной системы, по монтажу которых всегда возникает много вопросов.

— с помощью металлических уголков, устанавливаемых с двух сторон стропильной ноги;

— гвоздями, вбиваемыми под углом через стропило в мауэрлат;

— специальными скобами;

— скользящими креплениями.

Несколько способов соединения деталей и узлов крыши
  • Соединение стропильных ног на коньковом брусе также может быть осуществлено по-разному:

— путем накладки их друг на друга над брусом и закрепления между собой с помощью болтов;

— устройство на стропилах специальных выемок для жесткости при установке их на конек;

— подгонка стропил под выбранным углом на коньке и скрепления их деревянными или металлическими накладками с двух сторон.

  • Еще одним очень сложным узлом является соединение конькового бруса со стропильными ногами. Эти элементы должны иметь надежное сопряжение и крепление, так как от этого зависит долговечность вальмовой стороны крыши.
Соединительный узел конька и стропил

— Коньковый брус укладывают на стойки и скрепляют их с двух сторон накладками из досок.

— Диагональные стропила выпиливают под нужным углом и закрепляют к коньковому брусу и промежуточному стропилу. Таким же образом монтируется и второе стропило, идущее на другой угол дома.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Видео: секреты конструкции вальмовой крыши

Если нет опыта по возведению такого сложного архитектурного элемента здания, как кровля, то рекомендовано воспользоваться помощью квалифицированных специалистов. Причем этот момент касается не только вальмовой конструкции крыши, но и всех остальных, так как в любом виде этого сооружения имеются свои особенности со сложными соединительными узлами.

Нужно помнить, что от надежности покрытия дома будет зависеть долгосрочность службы всего строения, поэтому к его постройке нужно отнестись с максимальной ответственностью.

устройство и утепление кровли мансарды в частном доме, что это такое, покатая и двускатная конструкция, какой утеплитель лучше выбрать

Просто крыша без дополнительных элементов или же неотапливаемый чердак мало кого устраивает. Отличной альтернативой эти двум решениям оказывается сооружение мансарды. Чтобы она полностью выполняла свои функции, требуется еще и выполнение кровли по особой технологии.

Отличительные черты

У всех мансардных крыш есть одна важная особенность – это подпирающие стены, которые являются заметно выше, чем в случае холодного чердака. Скат, разделяемый четко на пологий и относительно крутой, нужно делать максимально тщательно. Имеет смысл даже приглашать профессионалов, потому что экономия на их услугах, как показывает практика, иррациональна и приводит только к вредным последствиям. Работы еще можно выполнить самостоятельно, но вот подготовка проекта мансарды намного сложнее, чем в случае с обычной кровлей.

Обязательно оборудуется слой гидроизоляции, чтобы исключить проникновение влаги в помещение. Внешнее покрытие всегда создается только из материалов, отличающихся одновременно легкостью и крепостью. Изнутри отделку ведут по большей части при помощи гипсокартонного листа и основанных на нем материалов. Несущие конструкции делаются исключительно из дерева либо металла. От утеплителя до кровельной отделки требуется оставлять пустой промежуток для максимальной вентиляции.

В отличие от простого чердака мансарда всегда оснащается конвективной принудительной вентиляцией. Благодаря ей застоявшийся воздух поднимается к коньку крыши и покидает ее сквозь аэраторы. А одновременно с этим свежие воздушные потоки проходят внутрь при помощи карнизных продухов. Непрерывная циркуляция помогает поддерживать приятный микроклимат. Совершенно отпадают проблемы с избыточной влажностью и духотой.

Разновидности

Мансардная крыша представлена разными форматами. Ломаная кровля оборудуется на всех скатах парой скатных плоскостей, одна из них является пологой, а другая – с большим уклоном. Первая плоскость наклоняется на 20–30 градусов, нижняя на 60–80 градусов. Такое решение рекомендуется для частных домов шириной максимум 6 м. Сложности при работе с ломаной крышей оправдываются возникновением полноценного верхнего этажа, стропила подкрепляются стойками, низовой пояс оказывается базой для полов.

Полувальмовая крыша – это такое решение, которое опирается на мауэрлат через симметричную систему стропил. Над фронтонами делаются миниатюрные скаты. Четырехскатная кровля всегда сложнее, чем двускатная особенно в плане строительства стропил. Мансардные окна в вальмовых крышах ставятся чаще всего в той же плоскости, что и кровельный пирог. Но если окна будут закрыты недостаточно плотно, мансарда окажется залита дождями и талой водой.

Датский формат отличается от простой вальмовой наличием фронтонов, улучшающих освещение мансарды через вертикальные проемы. Стропила вальмовых крыш не имеют точек перелома, идут прямо. Верхний конец угловых ребер упирается в конек, протяженность которого определяется особенностями стропил. Четырехскатные покатые крыши тоже иногда делаются ломаными. Шатровая мансардная крыша близка к вальмовой, за исключением того момента, что в ней не ставится конек.

Многощипковый тип выполняется как сочетание нескольких двускатных блоков. Особенностью этого типа является изощренная геометрия с массой изломов. А также может создаваться свод, купол, конус и некоторые другие конструкции, но это уже более сложные варианты, поэтому выполнять подобные работы должны только квалифицированные специалисты. Эстетические качества и внешняя необычность позволяют реализовать самые сложные замыслы. Полумансардная кровля оборудуется в тех случаях, когда очень важно задействовать пространство максимально полноценно и выполнить вертикальное остекление на этаже.

Выбор формы

Двускатный формат проще всего в работе и позволяет экономить применяемые материалы. Но за все нужно «платить» – и в данном случае «платой» выступает уменьшение доступной полезной площади. Кроме того, придется сооружать стены под наклоном, что не даст поставить внутри высокую мебель и предметы интерьера. Для обособленной спальни этот вариант является оптимальным, а если нужно создать другое помещение, то лучше выбрать какую-то иную схему обустройства.

Среди потребителей наиболее востребованы ломаные крыши, под которыми легче всего создать качественную жилую зону. Отказавшись от выступающих со склонов окон, можно упростить технологию, но при этом возрастет затрата материалов. Если на первом месте такие соображения, как получение необычного вида верхотуры и максимально интенсивный сход осадков, тогда стоит избрать многощипковый вариант. Он отличается впечатляющей сопротивляемостью механическим нагрузкам. В случае возникновения тех или иных трудностей следует дополнительно проконсультироваться со специалистами по конкретному дому.

Односкатная кровля мало подходит для обустройства мансарды, потому что оборудовать ее с большим скатом можно только за счет усиления стропил и увеличения расходов на кровельное покрытие. Вальмовый и полувальмовый (иногда еще называемый датским) форматы дают возможность возвести просторную комнату с приемлемой высотой потолка. Но стропила в таком случае соорудить труднее, чем при использовании одного ската, а общая стоимость работ ощутима почти для всех заказчиков.

С учетом дополнительных слоев в кровле получается, что от пола до конька крыши должно быть как минимум 250 см. Для сооружения двухуровневой мансарды придется зарезервировать от пола до потолка больше 5 м. Продумывая геометрическую форму и величину постройки, нужно всегда уделять внимание тому, как встанут окна. Поставив их в плоскости кровли, придется заботиться об отделке, чтобы исключить попадание осадков внутрь.

Стропильная система

Какие бывают?

Под мансарду можно построить стропильный комплекс одного из трех основных типов, а именно:

  • наслонный;
  • подвесной;
  • комбинированный.

Подвесная стропильная система, опирающаяся лишь на прогоны коньков и мауэрлаты, кладется с использованием верхних и нижних затяжек. На скатах, превышающих 400 см по длине, нижние части стропильных ног нужно подкреплять стойками либо подкосами, чтобы исключить провисание. Преимущество подвесного варианта состоит в том, что он весь расположен в участках, не используемых людьми, и позволяет предоставить массу свободного места.

Наслонные каркасы формируют в тех случаях, когда наверху расположен тяжеловесный кровельный материал. Независимо от типа исполнения высота потолков в жилых мансардах не может быть менее 230 см. Наслонный вид идеален, если в середине дома расположена несущая перегородка. Нагрузка от конструкции равномерно раскидывается по ней и по наружным стенам. Организовать каркас таким путем легко и удобно, но при этом от внешних стен до внутренней должно быть максимум 700 см. Подвешиваемая разновидность полезна, если в здании отсутствуют и несущие перегородки, и колонны, поэтому не получится на них передать давление от крыши. Опорными точками в данном случае выступают прогон конька и мауэрлат.

Если крыша небольшая (площадь не выше 50 м²), можно построить стропила по простейшей схеме. В нее входят «ноги» и затяжка, ориентированная по горизонтали. Когда постройка большая, придется использовать для усиления схватки, стойки и подкосы, но укрепление оборачивается уменьшением полезной доступной площади. Нельзя использовать элементарный тип, если от одной стены сооружения до другой более 14 м. А вот когда опора кровли посередине будет осуществляться не перегородкой, а колоннами, то применяют смешанные стропила.

Суть проста: одни из стропил переводят механическую нагрузку на колонны, прочие элементы выполняются в висячем виде. Преимущество такого шага очевидно, он сокращает потребность в дополнительных деталях и не давит чрезмерно на основание дома. В любом случае обустройство мансарды и ее тип продумываются в момент проектирования, так как характеристики стен, фундамента, стропил и крыши тесно взаимосвязаны. Решение о переделке готового дома либо о дополнении обычного дома мансардой означает необходимость переработать все расчеты и схемы. Особенно усложняется работа на сложных грунтах, где подземные воды стоят высоко.

Расчёт

Мансардные стропила на период эксплуатации должны полностью (с запасом) переносить нагрузку:

  • их собственной массы;
  • пирога крыши;
  • наибольших возможных порывов ветра;
  • среднегодовой нагрузки от снега и льда;
  • пиковые нагрузки от осадков.

Если крыша очень крутая (более 60 градусов), можно смело пренебречь давлением, которое оказывают снег и дождь. Но зато значительно увеличивается воздействие, оказываемое ветрами, даже относительно слабыми. При расчетах учитывают пару параметров: сечение стропил вместе с балками, их еще называют затяжками, и расстояние при их установке. Не стоит полагать, что величина деревянных брусьев увеличивается при росте нагрузок на них. Наибольшая жесткость сооружений достигается при использовании бревен, диаметр которых составляет 12–20 см или при взятии пиломатериалов сечением 4–20 см, при этом монтажный шаг составляет 50–120 см.

Без специальных инженерных знаний и сведений о строительстве дома рассчитать постройку более точно никак не получится. Онлайн-калькуляторы неспособны дать что-то, кроме предварительных прикидок. Расчеты, проведенные с их помощью, понадобится проверять дополнительно. Необязательно консультироваться со специалистами, но можно просто ориентироваться на готовые цифры. Пусть нагрузка от снега на плоскую проекцию ската равняется 100 кг на 1 м², ее уклон составляет 60 градусов, а длина пролета равна 450 см (до подкосов), а стропила расставлены через промежуток 1,2 м.

К примеру, лицевое покрытие представлено шифером. Фактическая масса снеговой нагрузки составляет 100х0,25 (0,25 – коэффициент уклона). Удельная масса шифера с типичным профилем = 25 кг на 1 м², а суммарный удельный вес составляет 50 кг на каждом квадратном метре. Чтобы пересчитать удельные веса на погонные метры стропил, требуется умножать полученный показатель на установочный шаг. Потом выбирают сечение стропил соответственно длинам пролетов; но важно учесть, что готовые схемы годятся только для относительно простых вариантов, а если крыша большая или сложная, то придется обращаться к профессионалам.

Правильный расчет кровли должен учитывать не только ту нагрузку, которую создает она сама, но и давление от ветра, от снеговой массы (берется среднее максимальное значение по данным многолетних наблюдений в конкретной местности). Дерево для стропил отбирается с таким расчетом, чтобы на 1 погонный метр приходилось максимум три неглубоких сучка, величина которых составляет не более 3 см по наиболее длинной грани. Древесина не должна иметь ни одной сквозной трещины, а наивысшая допустимая влажность может быть 18%.

Возведение конструкции и укладка «пирога»

Каркас: устройство

Составить грамотный проект и просчитать точные размеры элементов в нем – это только половина дела. Необходимо еще и суметь реализовать намеченное как следует. Работа по строительству каркаса упрощенным методом позволяет сделать ломаную мансардную крышу в две стадии. Сначала собираются фермы стропил на земле, затем они укладываются на подготовленные стены. Для сборки нужны доски сечением 150х50 и 100х50 мм, длина их ровно 600 см.

Чтобы соорудить каркас стропил своими руками, нужно сделать следующее:

  • приготовить балки на нижний пояс фермы, учитывая свесы на 250–270 мм по всем сторонам;
  • при недостаточной длине бруса увеличить ее, приколачивая гвоздями накладку подходящего сечения;
  • присоединить к балке, разложенной на земле, вертикальные стойки, формирующие стены будущей мансарды;
  • закрепить балки потолков и опоры коньков;
  • дополнить их и углы конструкции парой досок для разметки под висячие стропила;
  • в точном соответствии с местом отрезать элементы и прикрепить их;
  • из остатков пиломатериала аналогичным образом построить низовые ножки стропил и приколотить их к каркасу;
  • повторить все те же действия при монтаже оставшихся ферм.

Лицевые фронтоны в большинстве случаев оборудуются окнами либо дверьми, выводящими на балконы. Чтобы упростить работу, все пояса и стойки желательно сооружать на земле. Получив необходимые каркасы, их по одному поднимают и последовательно, двигаясь от первого же фронтона, крепят на положенном месте. Избежать падения фронтона легко – нужно только поставить распорки и присоединить их прочно к стенам. Расстановка всех следующих ферм должна происходить именно так, как это показывает чертёж.

Выставленные стропила прикрепляют к стенам, вкручивая скобы во второй по высоте венец либо используя уголки из стали и саморезы с цинковым слоем. Если же стены выполнены из кирпича или иных капитальных блоков, присоединение стропил достигается за счет мауэрлата. Деревянный брус, размещенный по всему периметру, крепится на шпильки или на болты анкерного типа. Отделять такую конструкцию от каменной поверхности должна гидроизоляция (слой рубероида). На этом работу с самими стропилами можно считать завершенной.

Гидроизоляция

Чтобы обеспечить сохранность кровли на долгие годы вперед, очень важно положить ряд слоев материалов, обеспечивающих надежное прикрытие от негативных факторов.

Обязательно используют диффузионные мембраны, которые одновременно выполняют следующие функции:

  • не пропускают ветер;
  • блокируют проникновение осадков;
  • свободно проводят наружу пары воды.

Первое из полотен раскатывают в нижнем сегменте крыши, прикреплять его к доскам нужно строительным степлером. При монтаже всех последующих полотен предусматривается напуск 0,1–0,15 м. Когда будет закрыто все основание, можно набивать обрешетку. Затем настилают окончательное покрытие. От того, каким оно будет, зависит и монтаж, технологические нюансы работы.

Вместо простой гидроизоляции, на мансарде лучше всего применять материалы с минимальным накоплением конденсата. Они помогают избежать промокания слоя утеплителя. Наилучшим вариантом такого покрытия считают пленки из полимерных материалов без перфорации. Какой бы тип ни использовался, в пироге для него отводится вентилирующий зазор величиной 50 мм. При помощи рулонов полиэтилена с внешним алюминиевым слоем удается одновременно гарантировать удержание тепла в мансарде.

Армированный полипропилен неизменно лучше полиэтилена, поскольку он крепче и невосприимчив к действию ультрафиолета. Одна грань подобной пленки имеет антиконденсатные свойства, ее делают из смеси целлюлозы и вискозы. В результате проверок в лабораторных условиях удалось доказать, что антиконденсатные покрытия вбирают много воды и сохраняют ее внутри без образования капель. Стоит изменить условия, создавшие конденсат, так материал довольно быстро высохнет. Разумеется, следует внимательно выбирать, какую сторону положить наружу.

При острых углах наклона кровли гидроизоляция надежно обеспечивается ветрозащитными либо пароизоляционными мембранами. Если скаты относительно пологие, то обязательно используют пленку, защищающую от конденсата. Диффузионные мембраны обязательны в крышах, имеющих один выход для воздуха: два и более вентиляционных зазора позволяют обычно обойтись простыми материалами. Влагозащитные пленки над жилыми помещениями кладутся в два слоя. До монтажа их следует хранить в темном пространстве со стабильной температурой, вдали от нагревателей и ламп накаливания.

Утепление

Раскладка утеплителя изнутри производится слоем минимум 200 мм. При такой толщине уровень теплоизоляции будет достаточен и гарантирует профилактику как от зимнего переохлаждения, так и от летнего перегрева. Если слой теплозащиты слишком мал, снег будет подогреваться. Непрерывное таяние и застывание быстро приведет в негодность даже самые надежные кровельные материалы. Если мансарда не защищена сверху, придется в летние знойные дни использовать мощные кондиционеры.

По мнению профессионалов, правильно утеплить мансардную кровлю можно при помощи пеностекла, минеральной ваты либо пенополистирола. Вспененные материалы не вбирают воду, а пластики являются более горючими, чем ватные утеплители. Если использовать экструдированный полистирол, можно одновременно обеспечить приличную звукоизоляцию. Используя вспененное стекло, можно застраховать себя от пожара, мороза, гниения под действием высокой влажности. Преимуществом ваты является доступная стоимость и удобство при работе; ее базальтовая разновидность выделяется повышенной крепостью.

Утепляющие материалы фиксируются с использованием обрешетки. Ее формируют на основе планок. Ширина отдельного блока составляет 100–150 мм, толщина его равняется 50 мм. Выбрав теплозащиту, невосприимчивую к влаге, можно иногда отказаться от пароизоляции. Но опытные специалисты полагают, что такой шаг опрометчив в любом случае. Ведь неизвестно, как со временем изменятся условия внутри кровельного пирога, насколько жесткие погодные катаклизмы он будет выдерживать.

Чтобы в мансарде, предназначенной для зимнего проживания, не образовывались мостики холода, нужно помимо основного слоя защиты предусмотреть еще один — он окружает стропила и их ноги. Конечно, стропила перестают быть видны визуально, и требуется сразу отметить, где конкретно они проходят. Иначе последующее закрепление материалов и элементов конструкции окажется очень сложным делом, граничащим с авантюрой. Над теплоизоляцией всегда расставляют пленку, проницаемую для водяного пара. Подсчет потребности в материалах для утепления производится на основе данных о внутреннем объеме помещения, но следует еще предусмотреть запас, чтобы перерасход при браке в работе и по другим причинам не повлиял на результат.

В качестве утеплителя можно применять еще и эковату. Преимущества ее очевидны, но все работы должны выполняться строго подготовленными бригадами, располагающими специальным оборудованием. О самостоятельном монтаже такого утепляющего слоя нечего и думать. Недостатком экологической разновидности ваты является ее состава. Ввиду наличия хлопьев целлюлозы материал легко воспламеняется. В качестве усилителя эффекта других вариантов теплозащиты применяют пенофол, а вот сам по себе он бывает необходим крайне редко.

Доборные элементы: установка

Даже когда на крыше уложено лицевое покрытие, это еще не значит, что все работы завершены.

Требуется монтировать доборные элементы, которые выполняют довольно разнообразные функции:

  • делают края скатов упорядоченнее на вид;
  • прикрывают внутренние и внешние ребра;
  • изолируют пирог от просачивания осадков, пылинок и различных насекомых, мелких птичек.

При монтаже профнастила применяются разные доборные детали. Монтировать почти все из них приходится на последнем этапе работы над крышей, но отдельные виды нужно ставить перед укладкой листов. Все эти подробности стоит изучить заранее, чтобы не разрушить уже подготовленные конструкции и не перерабатывать их с нуля. Капельники полагается присоединять к стропилам по линии нижней карнизной полосы, причем до набивки обрешетки. Такие элементы являются обязательными в малоэтажных домах, не оборудуемых системами водостока.

Ендовы или разжелобки представляют собой вогнутые углы из стыкующихся плоскостей скатов. Именно в этих местах чаще всего возникают протечки крыши, поэтому при работе им нужно уделить повышенное внимание. Дно ендовы ставится до раскладки профиля на непрерывные обрешетки из досок. Ширина обрешетки должна составлять 0,6 м в обе стороны. Верхние планки по форме напоминают простой угол с тем же сечением, что и у донной детали. Выкладывают их после того, как профлист уложат и прикрепят.

Если крыша пологая, ендовы полагается покрыть мастикой, а на более крутых конструкциях под стальными уголками размещают гидроизоляционную полосу. Ширина этой полосы на 0,2 м превосходит ширину ставящейся детали, причем выход справа и слева должен быть одинаковым – по 100 мм. Планка примыкания, обводящая по периметру основание дымохода из кирпича, ставится примерно так же, как и ендова, она разделяется на две части. Нижние планки должны подстилаться гидроизоляционным ковром. Верхние кромки вводят в штрабы, глубина которых составляет приблизительно 15 мм.

Нижние обводки дымоходов проклеиваются уплотнителем, потом ставится покрытие, а когда уложат профнастил, пирог накрывают верхним обводом. Примыкания к стенам могут создаваться без двухслойной защиты металлом. Нижнюю планку просто заменяют наклеиваемой гидроизоляцией, которую ставят по стыковочной линии. Чтобы отделать значительную площадь, требуется класть планки с нахлестом от 0,1 м. Доборные элементы закрепляются над профнастилом в двух плоскостях.

Кровлю присоединяют саморезами величиной 0,19х0,48 см, их ставят с шагом 0,4 м. Карнизные планки ставятся только после монтажа конструкций, удерживающих водосточные желоба. При использовании коротких кронштейнов это требование не действует. Если планки еще не поставлены, торец оберегают вентиляционными лентами либо москитными сетками. Торцевые планки для профнастила прикрепляют к доскам на торцах, высокие ребра этих элементов выводятся над скатом точно на ту же отметку, что и профили.

На двускатную крышу со скатами в форме прямоугольника деревяшки приколачивают к торцам раньше, чем монтируют основное покрытие. Их роль заключается в формировании некоего бордюра по всему периметру, он сделает раскладку листов более точной. Торцевые доборы, представляющие угол с неодинаковой шириной полок, монтируют с перекрытием одной из полок конечной волны листа. Ребристая разновидность оснащена еще одним ребром, ориентированным по линии сгиба. Такая конструкция одновременно повышает прочность и эстетические характеристики деталей.

Коньковая планка неизменно используется на любой крыше со скатами. Она не только перекрывает «макушку» кровли механически, но и завершает визуальный образ сооружения в целом. Коньковые планки ставятся после размещения по всей линии монтажа вентилируемого уплотнителя, дублирующего рельеф крыши в этом месте. Обрешетка ставится сплошная, перекрываемая усиленной гидроизоляцией. Саморезами коньковые планки пришпиливают к выпуклым гофрам, шаг выставления крепежа может достигать 300 мм.

Независимо от типа снегозадержатели ставятся только на непрерывную обрешетку. Когда мансарда построена в виде нескольких ступеней, задерживать сходящий снег нужно для каждой из них по отдельности. Те же конструкции ставятся под входными группами и под окна. Доборы, останавливающие снежную массу, нужно расставлять в 350–500 мм от краев свесов, по прямой или по правилу шахматного порядка. Прикрепление обеспечивается при помощи саморезов с шайбами, повышающими плотность.

Иной подход практикуется на черепичной крыше. Там доборы делаются из глины; более того, их перечень существенно отличается. Есть коньки причудливых конфигураций, напоминающие лилию или даже орла. Есть узлы для вентиляционных систем. Нестандартные участки обшиваются элементами в форме букв Y, T, X. А также используются насадки, ребристые желобки, кровельные зонты, изготовляемые из различных видов металла.

При работе на фальцевой крыше, кроме монтажа ендовы, требуется повышенное внимание уделить коньковому узлу и точкам примыкания. Поскольку фальцевые конструкции могут набирать заряды статического электричества, использовать их без молниеотводов недопустимо. Выбор доборов для вальмовых и полувальмовых кровель определяется видом использованного конструкционного материала. Максимум сил нужно потратить на задержание снега и обеспечение полноценного стока воды. Водостоки и коньки обязательно оснащаются специальными заглушками.

Красивые примеры

При создании мансардных крыш для частных домов внимание уделяется не только их техническим характеристикам, но и внешней притягательности. На фото показана изящная мансардная кровля, покрытая красной черепицей. Ее строительство явно оказалось делом непростым – чего стоят хотя бы все геометрические изломы. Но результат, особенно дополняемый окном сложной конструкции, явно стоит затраченных усилий.

Полувальмовая крыша, блестящая в лучах солнца за счет металлического покрытия, смотрится очень хорошо. Четырехскатная конструкция не может считаться простой, но зато удалось сделать высокую мансарду с окнами, вытянутыми вверх. Часть заказчиков предпочитает варианты с балконом, а опытные строители знают, как удовлетворить этот запрос. Вот так может выглядеть каркасный дачный дом, из мансарды которого открыт выход на крытую площадку. Внешнее ограждение, выполненное из фигурных деревянных элементов, не только обеспечивает полную безопасность, но и придает строению в целом дополнительный шарм.

Вот альтернативное решение: балкон оборудован не на торце кровли, а в длинной ее плоскости. Благодаря этому удалось ценой сокращения ширины сделать конструкцию продолговатой. Выход наружу обеспечивают не двери, а поднимающиеся створки окон. Но окно балконного типа успешно выполняет свою функцию даже при заметно меньшей площади. На фото показана одна из таких систем, в которой использованы металлические перила по бокам, а во фронтальной плоскости поставлено высокопрочное стекло.

Полноценная вальмовая крыша может иметь очень причудливую геометрическую форму. Это не только множество скатов, но и изогнутые криволинейные поверхности. Высокая сложность работы и ее дороговизна оправдываются хорошей сочетаемостью с декоративными элементами стен и интересными оформительскими эффектами. Если нет желания идти на какие-то радикальные изыски, можно просто выбрать двухскатную конструкцию и реализовать ее максимально добротно. Это можно сделать со спокойной геометрией, при этом создав вполне комфортные условия для живущих на мансарде.

Об устройстве мансардной крыши смотрите в следующем видео.

Стропильная система вальмовой крыши: калькулятор стропильной системы вальмовой крыши

Крыши вальмовой конструкции обретают все большую популярность среди владельцев частных домов. Это – неудивительно, так как подобная схема отличатся целым рядом неоспоримых достоинств эксплуатационного свойства, а кроме того – смотрится очень оригинально, придавая дому особую эстетичность.

Стропильная система вальмовой крыши

Некоторых домовладельцев, ведущих самостоятельное строительство, возможно, отпугивает то, что стропильная система вальмовой крыши выглядит слишком сложной. Да, она, безусловно, не столь проста, как односкатная или обычная двускатная щипцовая крыша. Тем не менее, и эта стропильная система вполне подчиняется законам геометрии, и произвести ее предварительный расчет – вполне возможно. Монтаж, конечно же, потребует определённого опыта в плотницкой работе, но с хорошими помощниками, а еще лучше – с квалифицированным консультантом, можно взяться и за это масштабное мероприятие.

Содержание статьи

1 В чем достоинства вальмовой крыши?2 Основные конструктивные особенности вальмовой крыши3 Как рассчитываются элементы вальмовой стропильной системы3.1 Выбор угла ската кровли и определение высоты конька3.2 Длина конькового прогона3.3 Длина центральных стропильных ног3.3.1 Калькулятор расчета длины гипотенузы (стропильной ноги) по известным катетам3.3.2 Калькулятор расчета удлинения стропил на карнизный свес3.4 Длина диагональных стропил3.5 Шаг установки стропил и их сечение3.5.1 Калькулятор расчета распределенной нагрузки на стропильные ноги3.6 Шаг установки и длина укороченных стропил (нарожников)3.7 Материал и размеры дополнительных элементов системы3.8 Какова будет общая площадь кровельного покрытия?3.8.1 Калькулятор расчета площади вальмовой крыши4 Видео: полезная информация по стропильной системе вальмовой крыши

В чем достоинства вальмовой крыши?

Согласитесь, что вальмовая крыша смотрится весьма привлекательно. Но эстетичность, которая она придает зданию – это отнюдь не главное достоинств подобной конструкции.

Эстетичность вальмовой крыши, безусловно, важна, но этим не ограничиваются ее достоинства

Полное отсутствие вертикальных плоскостей делает такую крушу малоуязвимой в ветровой нагрузке. Если еще и величина уклона скатов незначительна – параметр ветрового давления на стропильную систему сводился к минимуму.
«Сглаженность» форм на все четыре стороны делает такую крышу устойчивой вообще ко всем видам атмосферных осадков.
С точки зрения энергосбережения, вальмовая крыша намного превосходит двухскатную конструкцию.
Такую крышу значительно легче утеплить, разместив термоизоляционный «пирог» под скатами кровли. У двускатной крыши всегда имеются два проблемных фронтона, требующих особого подхода к утеплению и прекрасно «ловящие ветер».
Удачное распределение нагрузок, обусловленное особенностью расположения основных, диагональных (угловых) и вальмовых стропил, обеспечивают высокую устойчивость всей системы к деформациям под действием внешнего приложения сил.
Наконец, вальмовая крыша вполне может послужить и мансардой (при определённых углах уклона, безусловно). В любой их скатов может врезаться мансардное окно.

Недостаток у такой системы – это относительная сложность конструкции. Кроме того, на небольших по размеру зданиях и при малых углах уклона крыши чердачное помещение становится невместительным и малопригодным для полезного использования, особенно если система стропил потребует дополнительного усиления подкосами, стойками и т.п.

Очевидно, что недостатки – достаточно условны, и их вполне можно свести к минимуму. А вот количество достоинств – впечатляет, что и способствует постоянному росту популярности вальмовых крыш.

Основные конструктивные особенности вальмовой крыши

Итак, что собой представляет вальмовая крыша с конструктивной точки зрения.

Это – четырёхскатная конструкция. Два ската, проходящие вдоль длинно стороны здания, имеют форму трапеции, верхняя сторона которой является коньком, а боковые ребра расходятся от него к углам здания. С обеих фронтонных сторон скаты имеют форму равнобедренного треугольника, который своей вершиной упирается в крайнюю точку того же конька.

Так выглядит классическая четырёхскатная вальмовая крыша

Теперь, если виртуально аккуратно снять с крыши кровельное покрытие, убрать, чтобы не мешали рассмотрению, стены дома, то откроется примерно такая картина – собственно. Сама деревянная конструкция вальмовой стропильной системы.

Базовая схема вальмовой стропильной системы.

Теперь познакомимся с самыми основными конструктивными элементами вальмовой стропильной системы.

Основные элементы стропильной системы вальмовой крыши

1 – мауэрлат – мощный деревянный брус, закрепленный по периметру верхнего торца стен дома. Является базовой основой для установки стропильной конструкции.

2 – коньковый брус (прогон). Должен располагаться строго по продольной оси дома, на высоте от уровня перекрытия, зависящей от запланированной крутизны скатов крыши.

3 – центральные основные стропила. Располагаются с расчётом опоры на мауэрлат и на края конькового прогона. Всего таких стропил – 4 штуки, по два на каждый боковой скат.

4 – центральные вальмовые стопила. Расположены строго по оси конька, делят треугольный вальмовый скат ровно пополам. Общее количество – две штуки.

5 – угловые или диагональные стропила (иначе – накосные ноги). Опираются на угол мауэрлата и на оконечность конькового прогона. Самые длинные из всех стропильных ног. Общее количество – 4 штуки. Таким образом, на каждом конце конька сходится по пять стропил – два основных центральных, одно центральное вальмовое и два диагональных (накосных).

6 – промежуточные стропила. Устанавливаются по боковым скатам между центральными стропилами, имеют такой же размер, опираются так же — на мауэрлат и на коньковый прогон. Количество зависит от выбранного шага установки. При маленькой длине конька могут и вовсе отсутствовать.

Конек на этой вальмовой крыше настолько короткий, что необходимости в промежуточных стропилах просто нет

7 – укороченные стропила. Устанавливаются по боковым трапециевидным скатам между центральным стропилом и углом крыши. Опираются на мауэрлат и на накосные (диагональные) ноги. Количество зависит от шага установки. Длина деталей меняется – уменьшается по мере приближения к углу системы.

8 – укороченные стропила вальмового ската (нарожники). Расположение, количество и размеры в целом аналогичны с боковыми укороченными стропилами.

Это был показан простейший, базовый вариант стропильной вальмовой конструкции. На практике же, когда крыша возводится над жилым домом, приходится прибегать к усилению, то есть установке дополнительных элементов:

Элементы усиления конструкции вальмовой крыши

9 – стойки, подпирающие коньковый прогон. Они могут опираться на лежень, уложенный ровно по центру перекрытия параллельно коньку (например, если снизу имеется капитальная внутренняя стена). Другой вариант – упор стоек в балки перекрытия или в затяжки (ригели) соединяющие пары стропильных ног.

10 – затяжки (ригели), которые одновременно могут выполнять и роль балок перекрытия. Другой вариант – это действительно балки, врезанные в мауэрлат или вмурованные в стены дома. Затяжки могут располагаться и выше, ближе к коньковому прогону. Зачастую в этом случае она становится основой для подшивки потолка чердачного помещения. Затяжки или балки становятся основой не только для стоек, но и для некоторых других усиливающих элементов конструкции.

11 – если основные или промежуточные стропила получаются слишком длинными, более 4,5 м, то их необходимо усилить, установив диагональные подкосы, упирающиеся в расположенный снизу прогон или в балки перекрытия (затяжки). Подкосы обычно устанавливаются под углом 45 ÷ 60°, и использование таких промежуточных опор позволяет уменьшить сечение пиломатериалов, идущих на изготовление стропильных ног.

12 – самыми длинными всегда получаются диагональные стропила (накосные ноги). Как правило, они в первую очередь нуждаются в усилении, так как будут служить опорой для целого ряда укороченных стропил (нарожников). Один из вариантов – это установка шпренгеля, как показано на рисунке. Устанавливается угловая шпренгельная балка, которая врезается в мауэрлат, а от нее к накосной ноге идет вертикальная стойка. Другой вариант усиления диагональных стропил – те же подкосы, которые снизу будут опираться на центральный лежень.

13 – ветровая балка, которая наискось прибивается изнутри к стропильным ногам, как правило, с наветренной стороны здания. Практикуется ее использование и с обеих сторон, когда дом возводится в ветреном регионе, а направление ветра – неустойчиво.

14 – для формирование карнизных свесов можно увеличивать длину стропильных ног, так, чтобы они выходили за внешние стены на определенное расстояние. Это, правда, бывает не всегда возможно или оправдано – из-за ограничений по стандартной длине пиломатериалов или из соображений экономичности. Выход – применение удлиняющих стропила деталей, кобылок, которые и сформируют карнизный свес требуемой ширины от уровня стен дома.

Как рассчитываются элементы вальмовой стропильной системы

Итак, впереди самый ответственный этап – провести проектирование будущей вальмовой стропильной конструкции. В этом вопросе следует придерживаться определённой последовательности.

Выбор угла ската кровли и определение высоты конька

Начать следует с выбора оптимального угла ската кровли. В принципе, угол боковых и вальмовых скатов может и различаться, но все же «классический» вариант – это их одинаковый уклон: так и нагрузки распределяются равномерно, и внешне крыша будет смотреться более выигрышно.

Для вальмовых крыш обычно принимают угол уклона от 20 до 45 градусов. В регионах с повышенной снеговой нагрузкой есть смысл сделать скат круче, а там, где превалирует ветровое давление оптимальным будет придание уклона не более 30 градусов. Впрочем, это решение хозяев, так как могут играть роль и планы насчет использования чердачного помещения.

Важным параметром выбора угла ската является и планируемое кровельное покрытие – для различных его типов есть определенные нижние границы крутизны. Ниже расположена схема уклонов крыши (в градусах и в процентах). Схема выполнена с точным соблюдением масштаба, так что при желании можно по ней задать угол и в пропорциональном отношении (отношение высоты подъема к длине основания стропильного треугольника).

Диаграмма углов крутизны крыши и допустимые минимальные уклоны для различных типов кровельного покрытия

Стрелками показаны нижние предельные границы уклона для различных типов кровельного покрытия. Первые три пункта нас в данном случае не интересуют – они относятся к плоским крышам.

Величина уклонаТип применяемого покрытия (минимальный уровень уклона)
4≈ 9°
1:6,6 или 15 %!
Рулонные битумные материалы – не менее двух слоев, наклеенных на мастику горячим способом.
Допускается использование определенных типов профнастила или металлочерепицы (в соответсвии с параметрами, установленными производителем).
5≈ 10°
1:6 или 17%!
Асбестоцементный волновой шифер усиленного профиля.
Еврошифер (однулин).
6≈ 11÷12°
1:5 или 20 %!
Мягкая битумная черепица
7≈ 14°
1:4 или 25 %!
Плоский асбестоцементный шифер усиленного профиля.
Профнастил и металлочерепица.
8≈ 16°
1:3,5 или 29 %!
Металлическая кровля с фальцевым соединением.
9≈ 18÷19°
1:3 или 33 %!
Шифер асбестоцементный волновой обычного профиля
10≈ 26÷27°
1:2 или 50 %!
Натуральная керамическая или цементная штучная черепица, композитные полимербетонные, сланцевые плитки.
11≈ 39°
1:1,25 или 80 %!
Кровельное покрытие из дранки, щепы, натурального гонта.
Камышовая кровля

Есть еще один нюанс. Вальмовая крыша, как мы видели, предполагает наличие трапециевидных и треугольных скатов. При использовании листового кровельного покрытия неизбежны будут немалые потери материала на раскрое – могут доходить до 30%! (MISSING)Оптимальным видится вариант с мягкой битумной черепицей или с использованием штучных кровельных материалов. Впрочем, опять же, все решает хозяин дома.

После того как угол уклона ската будет выбран, уже несложно определить высоту конька, к которому сойдутся центральные и промежуточные стропила.

Определение высоты конька вальмовой крыши

У нас известна ширина дома D. Конек располагается строго по продольной оси, то есть на расстоянии d = D/2. С углом α также определились. Высота конька, таким образом, определяется следующим соотношением:

h = d × tg α

Чтобы не заставлять читателя тратить время на поиски таблицы тангенсов — ниже размещен калькулятор для проведения расчета высоты конька.

Перейти к расчётам



Укажите запрашиваемые значения и нажмите кнопку «Рассчитать высоту конька h»

Половина ширины дома d (метров)

Планируемый угол уклона кровли α (градусов)

Длина конькового прогона

Определяем длину и расположение конькового бруса (прогона)

Раз предполагается, что угол уклона на боковых и вальмовых скатах будет одинаковым, то и длина центральных стропил также должна совпадать. А это, в свою очередь, означает, что края конькового прогона должны располагаться от торцевых стен дома на таком же расстоянии, как сам прогон от параллельных ему стен.

«Классическое» расположение конькового прогона

1 – мауэрлат

2 – коньковый прогон.

3 – центральные боковые стропила

4 – центральное вальмовое стропило, равно по длине центральным боковым.

Значит, длина конькового бруса получается равной длине дома за вычетом 2d, а если упростить, то длина дома минус его ширина D. Располагаться он должен строго по центру, по обеим, продольной и поперечной, осям.

Для изготовления конькового прогона обычно используется такой же материал, что и для центральных стропильных ног. Вертикальные стойки для его установки вырезаются с учетом ширины бруса, чтобы в собранном виде верхний край конька расположился на рассчитанной высоте h.

Коньковый прогон на стойках, усиленных диагональными подкосами.

Желательно коньковую раму, опирающуюся на лежень, усилить диагональными подкосами, так, как показано на рисунке.

Длина центральных стропильных ног

Коль известна высота установки конькового прогона и его расстояние от мауэрлата (в горизонтальной проекции), вполне можно сразу рассчитать длину центральных стропил.

Определяем необходимую длину центральных стропил

Здесь – все предельно просто. По двум известным катетам – высоте h и основанию d несложно, применив теорему Пифагора, найти гипотенузу, которая и станет длиной стропильной ноги L от конька до мауэрлата. Воспользуйтесь для этого встроенным калькулятором:

Калькулятор расчета длины гипотенузы (стропильной ноги) по известным катетам



Введите запрашиваемые значения и нажмите кнопку «Рассчитать длину гипотенузы (стропильной ноги)»

Катет 1 (высота h), метров

Катет 2 (основание треугольника d), метров

Понятно, что промежуточные стропила, опирающиеся также на коньковый прогон, будут иметь точно такие же размеры.

Подрезка стропильных ног для соединения в коньковой части

Для соединения стропил на коньковом прогоне они могут подрезаться под углом β, который равен:

Β = 90° — α

Стропильные ноги примыкают с обеих сторон к коньковому прогону

Способ соединения, впрочем, может быть разным, например, внахлест стропильных ног с размещением конькового прогона снизу – это учитывается при расчете размеров и самих стропил, и высоты стоек под коньковый прогон. Исходят из того, что высшую точку конька в таком случае формирует верхнее пересечение стропильных досок.

Крепление стропильных ног над коньковым прогоном.

Нижним своим краем стропильные ноги опираются на мауэрлат. Здесь тоже возможны варианты, но рассматривать в данной публикации их не будем, потому что это хорошо изложено в других статьях.

Мауэрлат – надежная основа для стропильной системы

Если на односкатной или щипцовой крыше мауэрлат может крепиться только со стороны скатов кровли, то при вальмовой системе он обязательно представляет собой замкнутую раму. Как устанавливается мауэрлат – в отдельной публикации нашего портала. А еще одна статья посвящена основным правилам крепления стропил на мауэрлате.

Сразу можно определиться насколько необходимо удлинить стропила, если именно они будут формировать карнизный свес. В том случае, когда карниз создается за счет кобылок, полученное значение станет «полезной» из длиной, то есть пригодится в любом случае.

Расчет длины удлинения стропил (рабочей длины кобылок) для формирования карнизного свеса

Если известна планируемая ширина карнизного свеса k и угол уклона кровли α, то параметр ΔL несложно определить по формуле:

ΔL = k / cos α

Калькулятор расчета удлинения стропил на карнизный свес



Укажите запрашиваемые данные и нажмите кнопку «Рассчитать удлинение стропила (рабочую длину кобылки)»

Планируемая ширина карнизного свеса К, метров Величина крутизны ската α, градусов

Теперь, чтобы узнать общую длину стропильной ноги, останется лишь просуммировать полученные значения L и ΔL.

Это удлинение будет одинаковым для всех стропил и нарожников, за исключением диагональных стропил (накосных ног). Для них в калькуляторе предусмотрен специальный расчет.

Длина диагональных стропил

Эти стропильные ноги – самый длинные, и будут испытывать максимальные нагрузки.

Диагональные стропила или накосные ноги – самые длинные из всех

Определить их длину – сложности не представляет. Можно вновь воспользоваться теоремой Пифагора, то есть прибегнуть к помощи размещенного выше калькулятора. Диагональное стропило является гипотенузой с основанием, равным половине ширины здания d, и с высотой, равной длине центрального вальмового стропила L.

Прямоугольный треугольник с гипотенузой – диагональным стропилом

Lд = √ (L² + d²)

Несколько отличается, как мы видели из представленного выше калькулятора, и величина удлинения стропила для формирования карнизного свеса.

Шаг установки стропил и их сечение

Линейные размеры центральных, промежуточных и диагональных стропильных ног известны. Теперь следует определиться с сечением доски (бруса) для их изготовления и шагом установки. Это величины – взаимосвязанные, и зависят от предполагаемых нагрузок на конструкцию крыши.

Пришла пора определиться с сечением материала для стропильных ног и с шагом установки промежуточных стропил

Суммарная нагрузка, выражаемая в килограммах на квадратный метр, складывается из нескольких величин. Это, прежде всего, вес самой конструкции крыши, с учетом кровельного материала, обрешётки, утеплителя и т.п. К этому добавляются временные нагрузки – давление выпавшего снега и ветровое воздействие. Кроме того, вероятны и нагрузки стихийного характера, трудно поддающиеся прогнозированию – ураганные ветры, сейсмические толчки и другие форсмажорные явления. На этот счет в конструкцию крыши вносится определённый резерв прочности.

Выпадающая на крышу нагрузка распределяется по стропильным ногам. Чем чаще они смонтированы, то есть чем меньше шаг их установки, тем меньше выпадает на каждый погонный метр стропильной ноги, и тем меньше в сечении может быть пиломатериал. Второй параметр, влияющий на сечение материала – это пролет стропильной ноги, то есть расстояние между двумя точками опоры.

Ниже расположена таблица, которая поможет определиться с требуемым сечением бруса для стропильных ног. Как ею пользоваться?

Исходной величиной является значение распределенной нагрузки на стропильную ногу (при промежуточном значении берется очередное в большую сторону). В этом столбце находят ячейку с длиной пролета стропила. Эта ячейка предопределяет строку, в которой, в правой части таблицы, указаны необходимые сечения бруса для изготовления стропильных ног. Обратите внимание, что при желании можно использовать и кругляк – в таблице указаны значения необходимого диаметра.

Расчетная величина распределенной нагрузки на 1 погонный метр стропильной ноги, кг/мСечение пиломатериала для изготовления стропильных ног
75100125150175из доски (бруса)из кругляка
толщина доски (бруса), ммдиаметр, мм
405060708090100
Планируемая длина стропил между точками опоры, мвысота доски (бруса), мм
4.543.532.5180170160150140130120120
54.543.53200190180170160150140140
5.554.543.5210200190180170160160
65.554.54220210200190180180
6.565.554.5230220210200200
6.565.55240230220220

Например, при распределенной нагрузке на стропильную ногу в 150 кг/м и длине пролета 5 метров потребуется брус одного из сечений: 70×230; 80×220; 90×210 или 100×20, или же бревно диаметром 200 мм.

Теперь – как рассчитать распределенную нагрузку на стропила. Для этого есть особый алгоритм, учитывающий основные факторы воздействия на стропильную систему. Не станем в данной публикации приводить весь каскад формул и коэффициентов, а предложим воспользоваться калькулятором, в котором эти физико-математические соотношения уже заложены.

Калькулятор расчета распределенной нагрузки на стропильные ноги

Для расчёта понадобится несколько исходных величин:

Угол ската кровли – он нам уже известен.
Планируемый тип кровельного покрытия – от этого зависит постоянная весовая нагрузка на стропильную систему.
Значение снеговой нагрузки для данного региона – оно заложено в калькулятор в соответствии с зоной, которую можно определить по представленной карте-схеме:

Распределение территории РФ по степени снеговой нагрузки

Уровень ветрового воздействия. Также определяется зоной по карте-схеме, представленной ниже:

Распределение территории РФ на зоны по уровню ветрового давления

Высота здания в коньке.
Степень открытости участка ведения строительства. В калькуляторе указаны основные признаки для определения зоны, но следует иметь в виду, что наличие указанных природный или искусственных преград для ветра может учитываться только в том случае, если они находятся не далее, чем на расстоянии 30 × Н, где Н – это высота здания в коньке.

Наконец, шаг установки стропил. Эту величину можно изменять, подбирая оптимальное значение распределенной нагрузки. При этом принято учитывать, что если крыша будет утепляться, шаг установки стропил рекомендуется согласовать с размерами блоков (матов) термоизоляционного материала – так будет проще проводить монтаж и меньше останется отходов.

После того как значение распределенной нагрузки будет получено – можно заходить в размещенную выше таблицу для выбора сечения материала для центральных, промежуточных и диагональных стропильных ног.



Укажите запрашиваемые данные и нажмите кнопку «Рассчитать распределенную нагрузку на стропила»

Укажите угол ската кровли

Укажите выбранный тип кровельного покрытия

Определите по карте-схеме и укажите зону своего региона по уровню снеговой нагрузки

Определите по карте и укажите зону своего региона по уровню ветрового давления

Укажите зону расположения здания

Зона «А» — Открытая местность (степь, пустыня), незащищённые от ветров побережья крупных природных водоемов.

Зона «Б» — Пересеченные, лесистые участки местности с естественными преградами для ветра или с искусственными насаждениями, высотой до 10 метров, территории поселков и небольших городов.

Зона «В» — Плотная городская застройка, с высотой искусственных преград для ветра высотой 25 метров и более.

Укажите высоту конька крыши над землей



Ниже будет предложено ввести предполагаемый шаг установки стропил. Изменяя этот показатель, можно добиться оптимального значения распределенной нагрузки на стропильные ноги

Шаг установки стропил, метров

Шаг установки и длина укороченных стропил (нарожников)

После установки центральных, диагональных и промежуточных стропил остаются «незаполненными» треугольники, примыкающие к накосным ногам. Они в нашем случае абсолютно равны по размерам. Здесь подразумевается установка укороченных стропил или нарожников.

Расположение укороченных стропил основного ската и нарожников — вальмового

Укороченные стропила (нарожники) устанавливаются строго параллельно центральным, но крепятся верхним концом уже не на коньковый прогон, а на подкосную ногу. Соответственно, по мере приближения к углу стропильной системы их длина уменьшается.

Шаг установки их может соответствовать шагу промежуточных стропил, но это не является обязательным. Гораздо удобнее разделить длину незаполненного участка мауэрлата на несколько равных участков – так проще будет определиться с длиной заготовок.

Рассмотрим на примере:

Боковая проекция углового участка стропильной вальмовой системы

1 – мауэрлат;

2 – коньковый прогон;

3 – центральное и промежуточное стропила;

4 – диагональное стропило;

5 –укороченные стропила.

В данном случае оставшийся участок был разделен на три одинаковых отрезка, то есть предусматривается установка двух укороченных стропил. Длину каждого из них несложно определить, руководствуясь правилом подобия треугольников.

Длина центрального стропила L— известна. Основание второго треугольника ровно на треть меньше базовой длины d, таким образом, и длина первого укороченного стропила L1 будет также на треть короче.

L1 = ⅔ × L

Аналогично — и со вторым стропилом:

L2 = ⅓ × L

Если планируется установка трех стропил, то участок делится на четыре отрезка, четырех – на пять, и т.п.

Обратите внимание: несмотря на то, что треугольники по обе стороны диагонального стропила абсолютно одинаковые, количество укороченных стропил (нарожников) на боковом и вальмовом скате может различаться. Например, как показано на рисунке ниже, с боковых скатов устанавливается по две ноги, а с вальмовых – по три нарожника.

Схема крепления укороченных стропильных ног и нарожников на диагональном стропиле

Это удобно еще и с той точки зрения, что укороченные ноги не пересекаются в одной точке на диагональном стропиле. В противном случае были бы сложности в креплении, да и сама накосная нога не будет ослабляться из-за слишком большого количества крепежных элементов на ограниченном участке.

Обратите внимание еще на один нюанс. Рекомендуется к брусу накосного стропила с обеих сторон закрепить черепные бруски (сечением 50×50 мм). Это дает сразу две выгоды.

Во-первых, сам профиль накостного стропила приобретает тавровую форму, что способствует увеличению жёсткости конструкции, ее сопротивляемости на изгиб. Для диагональных ног – это особо важно.
Во-вторых, предельно упрощается прочное крепление укороченных стропил на накосной ноге. Дело в том, что здесь необходима подрезка стропил и по высоте, в соответствии с углом уклона крыши, и по ширине (под углом 45°) – для плотного прилегания к накосной ноге. Сделать это идеально точно без соответствующего опыта – непросто. А при наличии черепного бруска небольшие ошибки нивелируются, так как закрепляемые ноги получают еще и дополнительный упор снизу.

В связи с тем, что длина укороченных стропил последовательно уменьшается, сечение бруса для них может быть, в целях экономии, несколько уменьшено – это несложно рассчитать по тому же алгоритму, что приведен выше. Однако, довольно часто все стропильные ноги, без исключения, выполняют из одного типа материала.

При расчете длины укороченных стропил следует иметь в виду, что если они задействуются для создания карнизного свеса, то величина удлинения (расчет которой приводился выше) у них остаётся точно такой же, как и у центральных и промежуточных стропильных ног.

Материал и размеры дополнительных элементов системы

Выше были рассмотрены основные, определяющие элементы стропильной системы вальмовой крыши. Как уже говорилось, она может дополняться другими деталями, в зависимости от необходимости повышения ее прочности и стабильности, например, если расчетная длина стропил превышает допустимые величины, и приходится прибегать к сращиванию бруса или досок.

Основные усиливающие элементы были упомянуты и показаны на иллюстрациях в начале публикации. Размеры определятся по к

Мансардная крыша | СТРОЙКА

Мансардные крыши могут добавить нотку стиля, а также оставить место для чердака.

Что такое мансардная крыша?

Мансардную крышу часто путают с двускатной крышей, так как обе имеют двускатные (или бордюрные) стороны, где нижний уклон круче верхнего. Мансардная крыша на самом деле является разновидностью вальмовой крыши (все ее бордюрные стороны наклонены вниз, чтобы встретиться с каждой стеной строения), тогда как двускатная крыша остроконечная (бордюрные стороны встречаются только с двумя стенами строения).

Мансардная крыша, спроектированная в 17 веке, стала особенно популярной во Франции в середине 1800-х годов. Его популярность в этой стране является причиной того, что этот стиль часто называют «французской крышей».

Зачем устанавливать мансардную крышу?

Мансардные крыши позволяют использовать пространство непосредственно под крышей как чердак или чердак. Было высказано предположение, что популярность кровельного стиля во Франции, по крайней мере, частично связана с ограничениями по высоте, которые были наложены на здания в конце 1700-х годов.Части здания под внутренними карнизами подлежали ограничению по высоте, в то время как любое пространство над карнизами было освобождено. Это привело к возведению все более обширных мансардных крыш, которые иногда могли вмещать несколько этажей.

Мансардная крыша - это крыша необычного типа, которая станет отличительным и привлекательным дополнением к вашему дому. Конструкция каркаса не представляет особой сложности, хотя иногда верхний скат мансардной крыши сглаживается для размещения террасы.

Важно учитывать несущие способности вашего дома, если вы рассматриваете мансардную крышу, так как более плоская верхняя часть крыши склонна собирать мусор - или снег, если вы живете в альпийской местности, - что может добавить вес и привести к разрушению конструкции.

Какие материалы используются в мансардной крыше?

Традиционно мансардные крыши отделывают деревянной черепицей или шиферной черепицей. Хотя это не совсем традиционный или консервативный стиль крыши, мансардная крыша имеет «историческую» эстетику, и используемые материалы, как правило, являются продолжением этой темы.Другие типы черепицы или черепицы могут использоваться для экономии средств или повышения долговечности крыши.

Преимущества

  • Экономное использование внутреннего пространства
  • Привлекательный, выразительный внешний вид
  • Простой каркас может снизить затраты на строительство

Недостатки

  • Верхний склон относительно пологий, на нем может собираться мусор или снег
  • Традиционные материалы могут быть дорогими

Вальмовая крыша - Infogalactic: ядро ​​планетарных знаний

Эта статья о формах крыши, включающей в себя бедро.Для использования в других целях, см. Стропила.

Вальмовая крыша , вальмовая крыша [1] Вальмовая крыша или - это тип крыши, у которой все стороны наклонены вниз к стенам, обычно с довольно пологим уклоном (хотя и шатровая по определению шатровая крыша с крутыми скатами, поднимающимися до пика). Таким образом, дом с шатровой крышей не имеет фронтонов или других вертикальных сторон крыши.

Квадратная вальмовая крыша имеет форму пирамиды. Вальмовые крыши домов могли иметь две треугольные стороны и две трапециевидной формы.Вальмовая крыша в прямоугольном плане имеет четыре грани. Они почти всегда имеют одинаковый наклон или наклон, что делает их симметричными относительно осевых линий. Вальмовые крыши часто имеют ровную облицовку, а это означает, что водосточный желоб может быть установлен вокруг. Вальмовые крыши часто имеют мансардные наклонные стороны.

Строительство

Файл: Hip-roof.jpg

Конструкция вальмовой крыши в Северной Австралии, демонстрирующая конструкцию многошпиндельной фермы. Синие элементы представляют собой гнутые металлические кровельные обрешетки или прогоны

. Вальмовая крыша в плане прямоугольной формы Квадратная вальмовая крыша (также известная как «пирамидальная крыша»). Файл: Rf-iso1.гифка

Вальмовая крыша в разном плане, «h» означает вальм, «v» означает впадину

Вальмовые крыши сложнее построить, чем двускатные, и для этого требуются более сложные системы стропил или ферм. Хотя саму крышу построить сложнее, стены, несущие крышу, построить проще, поскольку все они находятся на одном уровне. Вальмовые крыши могут быть построены на самых разных формах в плане. Каждый гребень находится в центре прямоугольника здания под ним. Треугольные грани крыши называются концами вальмы, и они ограничены самими бедрами.«Бедра» и вальмовые стропила располагаются на внешнем углу здания и поднимаются на гребень. Там, где у здания есть внутренний угол, между наклонными поверхностями соединяется впадина. Их преимущество заключается в том, что они создают компактный и прочный вид. Уклон (уклон) кровли может быть разным.

Использовать

В современной домашней архитектуре шатровые крыши обычно встречаются в бунгало и коттеджах и являются неотъемлемой частью таких стилей, как американский Foursquare. Тем не менее, вальмовая крыша использовалась во многих различных стилях архитектуры и в самых разных конструкциях.

Вальмовая крыша саморегулирующаяся. Он не требует того же количества диагональных распорок (ветровых распорок), что требуется для двускатной крыши.

Достоинства и недостатки

Вальмовые крыши гораздо лучше подходят для защиты от ураганов, чем двускатные. Вальмовые крыши не имеют больших, плоских или скошенных концов, которые могли бы ловить ветер, и по своей сути они намного более устойчивы, чем двускатные крыши. Однако в случае урагана крыша также должна быть крутой; желательно не менее 35 градусов от горизонтали или более крутой уклон.Когда ветер обтекает пологую шатровую крышу, крыша может вести себя как крыло самолета. Затем создается подъем с подветренной стороны. Чем ровнее крыша, тем больше вероятность, что это произойдет. Более крутая вальмовая крыша, как правило, заставляет ветер задерживаться, когда он пересекает крышу, разрушая эффект. Если наклон крыши меньше 35 градусов от горизонтали, крыша будет подниматься вверх. Более 35 градусов, и ветер не только вызывает эффект сваливания, но и давление ветра удерживает крышу на стеновой плите.

Возможный недостаток вальмовой крыши по сравнению с двускатной крышей в том же плане состоит в том, что внутри крыши меньше места; доступ сложнее для обслуживания; вальмовые крыши труднее вентилируются; и нет фронтона с окном для естественного света. [2] [3] и имеют более низкий профиль.

Варианты

Мансардная крыша

Основная статья: Мансардная крыша

Мансардная крыша - это разновидность вальмовой крыши с двумя разными углами наклона крыши, нижняя из которых намного круче верхней.

Тентованная крыша

Основная статья: Шатровая крыша

Шатровая крыша - это тип многоугольной шатровой крыши с крутыми скатами, поднимающимися к вершине или перекрестку.

Фронтальная крыша или голландский фронтон

Основная статья: Фронтальная крыша

Еще одна разновидность - это фронтон (британская терминология) или голландская двускатная крыша (американская и австралийская терминология), у которой есть вальм с небольшим фронтоном ( фронтон ) над ним. Этот вид упрощает конструкцию кровли; фермы не требуются, но все же у него ровные стены и ровные карнизы.

Полувальмовая крыша

A полуобедренный , остриженный фронтон или jerkin head крыша имеет двускатный, но верхняя точка фронтона заменена небольшим бедром, выступающим за верхнюю часть фронтона. Нижний край полубедра может иметь желоб, который ведет к остальной части крыши с одной или обеих сторон. Как двускатная крыша, так и полушатровая крыша занимают промежуточное положение между двускатным и полностью шатровым типами: двускатная крыша имеет двускатный скат над шатром, а полушатровая крыша имеет шатр над фронтоном.

Полушатровые крыши очень распространены в Дании, Германии и особенно в Австрии и Словении. Они также типичны для традиционных деревянных каркасных зданий в районе Уилден на юго-востоке Англии.

Полуаватные крыши иногда называют «голландскими шатрами», но этот термин легко спутать с «голландским фронтоном».

Крыша павильона

Вальмовая крыша квадратной конструкции, обычно встречающаяся над беседками и другими конструкциями павильонов, также известными как пирамидальная крыша.

Рейнский штурвал или крыша штурвала

Остроконечная крыша на шпиле или башне, ориентированная так, что имеет четыре двускатных конца. См. Церковь Святой Марии Пресвятой Богородицы, Сомптинг, Шпейерский собор или Лимбургский собор.

См. Также

Список литературы

Внешние ссылки

10 типов крыш, о которых вы не знали

Кровля

10.05.2019

доля

Когда вы выбираете стиль кровли, вы можете в первую очередь подумать о визуальном воздействии.Хороший внешний вид действительно важен, но не менее важны практичность, срок службы и прочность.

Если вы когда-нибудь задумывались, насколько важна хорошая крыша для вашего дома, не пропустите этот список!

УЗНАЙТЕ ОБ ОСНОВНЫХ ВИДАХ КРЫШИ

Выбрать форму крыши сложнее, чем кажется. Есть много разных типов крыш, и все они обладают уникальными свойствами.

  1. Двускатная крыша

    Термин « фронтон » относится к треугольному пятну, которое образуется при пересечении двух скатных участков крыши.

    Двускатная крыша - очень популярный тип кровли: ее легко построить, она хорошо отводит воду, облегчает вентиляцию и может применяться в большинстве домов.

  2. бедра

    Вальмовая крыша построить немного сложнее и обычно имеет 4 стороны. Это популярный выбор, но без вентиляции. Они лучше работают в районах с сильным ветром.

  3. Голландский

    Голландская крыша - это в основном шатровая крыша с небольшими двускатными крышами с обоих концов.Результат - более легкий доступ к нижней части крыши с дополнительными преимуществами естественного света и дополнительного пространства.

  4. Мансардная крыша

    Это французский дизайн, и его сложнее построить, чем шатровую или двускатную крышу. На самом деле он имеет два склона по одному с каждой стороны. Нижняя часть ската крыши более крутая, так что скат крыши едва начинается. Это дает больше места внутри и в большинстве случаев создает дополнительное пространство.

  5. Плоская крыша

    Большинство плоских крыш на самом деле не на 100% плоские, это крыши с небольшим уклоном, которые кажутся плоскими, но имеют небольшой уклон, чтобы пропускать сточные воды.

  6. Односкатная крыша

    Односкатная крыша похожа на плоскую крышу, но имеет больший уклон, ее часто используют для пристроек или с другими стилями кровли.

  7. Крыша-бабочка

    Это очень современный дизайн, уникальный с эстетической точки зрения. Он обеспечивает много света и вентиляции, но дренаж - проблема.

  8. Крыша Gambrel

    Ее также называют крышей сарая, потому что она широко использовалась в сараях.Обеспечивает дополнительное пространство на чердаке.

  9. Мансардная крыша

    Слуховое окно - это скорее дополнение к существующей крыше. Это окно и крыша (остроконечная, шатровая, плоская и др.), Выступающие из существующего ската крыши. Функциональное мансардное окно создает полезное пространство на крыше, добавляя естественного света и свободного пространства над головой.

  10. M образный

    М-образная крыша - это в основном двускатная крыша с двумя наклонными сторонами, которые пересекаются посередине с соответствующими наклонами с каждой стороны.

Готов поспорить, вы не знали, что существует так много типов крыш. Но что наиболее важно, это материал, который вы выберете… Натуральная шиферная крыша - всегда беспроигрышный вариант, поскольку она улучшит внешний вид вашего дома за счет невероятных технических и эстетических свойств.

Хотите узнать больше о стилях крыш? Тогда не пропустите эти 10 лучших современных домов с скатными крышами!

10 видов крыш, о которых вы не знали

Натуральный шифер доля

Когда вы выбираете стиль кровли, вы можете в первую очередь подумать о визуальном воздействии.Хороший внешний вид действительно важен, но не менее важны практичность, срок службы и прочность.

Если вы когда-нибудь задумывались, насколько важна хорошая крыша для вашего дома, не пропустите этот список!

УЗНАЙТЕ ОБ ОСНОВНЫХ ВИДАХ КРЫШИ

Выбрать форму крыши сложнее, чем кажется. Есть много разных типов крыш, и все они обладают уникальными свойствами.

  1. Двускатная крыша

    Термин « фронтон » относится к треугольному пятну, которое образуется при пересечении двух скатных участков крыши.

    Двускатная крыша - очень популярный тип кровли: ее легко построить, она хорошо отводит воду, облегчает вентиляцию и может применяться в большинстве домов.

  2. бедра

    Вальмовая крыша построить немного сложнее и обычно имеет 4 стороны. Это популярный выбор, но без вентиляции. Они лучше работают в районах с сильным ветром.

  3. Голландский

    Голландская крыша - это в основном шатровая крыша с небольшими двускатными крышами с обоих концов.Результат - более легкий доступ к нижней части крыши с дополнительными преимуществами естественного света и дополнительного пространства.

  4. Мансардная крыша

    Это французский дизайн, и его сложнее построить, чем шатровую или двускатную крышу. На самом деле он имеет два склона по одному с каждой стороны. Нижняя часть ската крыши более крутая, так что скат крыши едва начинается. Это дает больше места внутри и в большинстве случаев создает дополнительное пространство.

  5. Плоская крыша

    Большинство плоских крыш на самом деле не на 100% плоские, это крыши с небольшим уклоном, которые кажутся плоскими, но имеют небольшой уклон, чтобы пропускать сточные воды.

  6. Односкатная крыша

    Односкатная крыша похожа на плоскую крышу, но имеет больший уклон, ее часто используют для пристроек или с другими стилями кровли.

  7. Крыша-бабочка

    Это очень современный дизайн, уникальный с эстетической точки зрения. Он обеспечивает много света и вентиляции, но дренаж - проблема.

  8. Крыша Gambrel

    Ее также называют крышей сарая, потому что она широко использовалась в сараях.Обеспечивает дополнительное пространство на чердаке.

  9. Мансардная крыша

    Слуховое окно - это скорее дополнение к существующей крыше. Это окно и крыша (остроконечная, шатровая, плоская и др.), Выступающие из существующего ската крыши. Функциональное мансардное окно создает полезное пространство на крыше, добавляя естественного света и свободного пространства над головой.

  10. M образный

    М-образная крыша - это в основном двускатная крыша с двумя наклонными сторонами, которые пересекаются посередине с соответствующими наклонами с каждой стороны.

Готов поспорить, вы не знали, что существует так много типов крыш. Но что наиболее важно, это материал, который вы выберете… Натуральная шиферная крыша - всегда беспроигрышный вариант, поскольку она улучшит внешний вид вашего дома за счет невероятных технических и эстетических свойств. Здесь вы найдете лучшие кровельные шиферы.

Хотите узнать больше о стилях крыш?
Тогда не пропустите 10 лучших современных домов с односкатной крышей
!

16 самых популярных типов крыш

Вас впечатлили все варианты стилей крыши для вашего дома? При таком большом количестве вариантов может быть сложно определить, какой из них лучше всего подойдет для архитектуры вашего дома, вашего личного вкуса и вашего банковского счета.

Помимо эстетической привлекательности, важно учитывать местные погодные условия, поскольку некоторые типы крыш лучше подходят для конкретного климата, чем другие.

Например, хотя классическая (наиболее распространенная) двускатная крыша не лучший выбор в районах с ураганным ветром, она обеспечивает отличную защиту от снежных и ледяных плотин.

х

Нижний предел

Средний диапазон

Высокий уровень

Материалы

$ 1879

$ 2042

$ 2593

Стоимость / с.F.

$ 3,05

$ 3,31

4,2

Общая стоимость

$ 4598

$ 4998

$ 6348

Посмотреть цены рядом с вами!

Начать здесь - Введите свой почтовый индекс

Прежде чем принять решение, которое повлияет на привлекательность и долговечность вашего дома, рекомендуется узнать немного больше о наиболее популярных типах крыш.

В каждую мы включим дополнительные расходы на кровлю и строительство, а также коэффициент отходов.Хотя некоторые крыши очень красивы с эстетической точки зрения, сложная геометрия увеличит ваши затраты на материалы и установку.

1) Классическая двускатная крыша

Двускатная крыша дома с кирпичным сайдингом

Если вы ищете классический силуэт для своего дома, односкатная крыша - верный вариант. Стиль, который больше всего предпочитают молодые художники при рисовании дома, представляет собой треугольную форму, созданную двумя наклонными поверхностями крыши, встречающимися на верхнем коньке. Фронтоны также могут украшать слуховые окна и веранды.Экономичность, классический стиль и функциональность делают его одним из самых популярных стилей крыши, которым украшают миллионы домов по всей территории США.

Затраты на строительство / перепроверку кровли

Фронтоны - самые простые в строительстве и установке материалы, и все «стандартные» цены на крышу основаны на этом стиле. С точки зрения конструкции, у вас есть 2 прямые стороны / поверхности, без каких-либо изменений шага / упоров и т. Д. Так что это наименее дорогой вариант, который будет иметь самый низкий коэффициент отходов материалов 5-7%.

Стандартные двускатные крыши имеют НУЛЕВОЙ фактор дополнительных затрат.

class = «белый»

Лучшая архитектура дома

Архитектурные стили, в которых обычно используется фронтон, включают классический Кейп-Код, колониальное возрождение и грузинский колониальный стиль. В частности, в домах Кейп-Код обычно используются боковые двускатные крыши в сочетании с остроконечными мансардными окнами.

Лучшие кровельные материалы

Чаще всего используются такие материалы, как асфальт, тряпка или черепица.Асфальт - более легкий и экономичный материал. Варианты из дерева и шифера часто требуют дополнительного усиления, чтобы выдержать дополнительный вес. Если у вашей двускатной крыши также есть вальмы и впадины, она более подвержена протечкам. Поэтому его лучше всего защищать такие долговечные материалы, как металлическая черепица или панели со стоячим фальцем.

Плюсы и минусы

Скат двускатной крыши облегчает отвод влаги с поверхности во время дождя или снега.Это также позволяет увеличить пространство для размещения сводчатых потолков или чердака. Однако в районах с сильным ветром это может стать помехой. Неправильно сконструированные рамы или чрезмерный свес могут упростить подъём крыши от стен при очень сильном ветре.


2) Вальмовая крыша для дополнительной прочности

Вальмовая крыша современного дома с белой штукатуркой

В условиях жесткой конкуренции с остроконечными вариантами за титул «самого популярного стиля крыши» вальмовая кровля обычно имеет пологий уклон со всеми сторонами, наклоненными к стенам дома.Таким образом создается профиль без вертикальных сторон, а визуальный интерес может быть увеличен с помощью слуховых окон. Вы сможете украсить шатровую крышу этими включениями, добавив индивидуальности.

Затраты на строительство / ремонт кровли


Бедра сложнее построить и заменить. Некоторые шатровые крыши с крутым уклоном могут потребовать использования подъемника для безопасной установки определенных типов материалов, таких как сланец или металл, особенно если они находятся на высоте более 2 этажей от земли.У него коэффициент потерь 12-15% и дополнительные затраты на установку 10% по сравнению с Gables.

Дополнительное внимание следует уделить вентиляции. Из-за своей геометрии этот стиль не подходит для большинства распространенных типов вентиляции современной крыши - конька / софита, потому что конек вальмовой крыши обычно составляет 1/3 длины ее забора софита и, следовательно, 2/3 поверхность крыши не получает надлежащей циркуляции воздуха.

Может потребоваться использование вентиляционных отверстий и вентиляции на бедре.Проконсультируйтесь со своим строителем или подрядчиком, чтобы узнать лучший план действий. Важно с самого начала обеспечить надлежащую вентиляцию, чтобы избежать многих дорогостоящих проблем, которые могут возникнуть со временем, включая гниение, плесень и т. Д.

Лучшая архитектура дома

Существует несколько архитектурных стилей, в которых обычно используются шатровые крыши. К ним относятся стили во французском стиле, такие как французский провинциальный или французский креольский, американский Foursquare, неоколониальные стили со средиземноморским влиянием, коттеджи и дома в стиле ранчо.

Лучшие кровельные материалы

Практически любой распространенный материал подходит для использования на вальмовой кровле. Выбор подходящего будет во многом вопросом бюджета и личного вкуса. Плитка или глина, возможно, лучше подойдут к стилю в средиземноморском стиле. Для коттеджей и ранчо традиционная черепица может быть лучшим тематическим дополнением.

Плюсы и минусы

С другой стороны, бедра намного стабильнее, чем у многих других популярных стилей.Идеально подходит для мест, подверженных сильному ветру или сильному снегопаду, правильно построенная шатровая крыша не будет собирать воду. Он также может обеспечить дополнительное пространство для хранения на чердаке или сводчатых потолков.

Одним из самых больших недостатков является то, что из-за своей сложной конструкции это может быть один из самых дорогих стилей для сборки. Кроме того, любые строительные ошибки могут сделать ее более уязвимой к утечкам, чем другие крыши. Если вы планируете установить его в зоне сильного ветра / шторма, рекомендуется использовать шаг 4 / 12-6 / 12 (угол 33 ° -50 °) для максимальной защиты.


3) Французские корни мансардной крыши

Мансардная крыша колониального дома

Если вы ищете богато украшенный классический стиль, лучше всего подойдет мансарда (также известная как французская или бордюрная крыша). Более сложный, чем бедро или фронтон, он имеет два отдельных склона на всех четырех сторонах. Верхний склон наклонен под небольшим, едва заметным углом, а нижний склон настолько крутой, что кажется почти вертикальным. Слуховые окна - обычная черта мансард.

Затраты на строительство / ремонт кровли

Мансарды - это по сути очень крутые (почти вертикальные) вальмовые крыши с плоской или шатровой верхней частью. Мансардные крыши устанавливаются на подъемники, строительные леса или лестницы. Хотя коэффициент потерь ниже, чем у Hips, вам также необходимо учитывать дополнительную верхнюю часть крыши, а также повышенную сложность установки.

По нашим оценкам, дополнительные затраты на установку мансардной крыши составят 18-25%, в зависимости от высоты здания и сложности доступа.

Лучшая архитектура дома

Безусловно, наиболее популярным использованием мансардных крыш являются архитектурные стили, вдохновленные французским дизайном. Фактически, этот термин взят от имени французского архитектора Франсуа Мансара, который способствовал возрождению использования этой крыши в 17 веке. Лувр в Париже - самый известный пример здания с такой крышей. Архитектурные стили Второй Империи и Возрождения также имеют тенденцию к использованию мансард.

Лучшие кровельные материалы

Одним из важных факторов, которые следует учитывать, является то, что распределение веса на мансардах минимально из-за крутого уклона, а мягкая битумная черепица часто преждевременно отваливается из-за их легкого веса и слабой «структуры».Мы рекомендуем использовать другие, более прочные материалы, например плитку, шифер, деревянную черепицу или металлические панели.

Наибольшее распространение получили керамические, глиняные и цементные плитки. Однако популярность металла растет. Фактически, использование металлической черепицы для крутой части крыши может быть визуально привлекательным и обеспечить длительную защиту. Также важно обеспечить надежную гидроизоляцию и гидроизоляцию низкосклонной части крыши, так как эта часть более подвержена повреждениям.

Плюсы и минусы

Одна из самых больших достопримечательностей мансарды заключается в том, что ее высота и дизайн позволяют значительно увеличить полезное пространство на самом верхнем уровне дома.Это позволяет не только использовать чердак для хранения вещей, но даже добавить дополнительный этаж к существующему дому для функционального жилого пространства.

С другой стороны, эта крыша очень сложна и, следовательно, более дорога и трудоемка в строительстве. Более того, низкий шаг может сделать его менее подходящим для домов в районах с сильным снегопадом, и им часто требуются дополнительные меры гидроизоляции для предотвращения утечек.

4) Gambrel Roof - это не только для сараев

Дом с крышей Gambrel с кирпичным сайдингом

Вы ищете скромную простую крышу для традиционного дома? Гамбрель может быть выходом.Тесно родственный мансарде, гамбрель имеет более крутой угол наклона верхнего угла, который лучше виден с земли. Это один из самых популярных стилей крыши для амбаров, но он также часто встречается при строительстве жилых домов. Легко узнаваемый пример известного дома с такой крышей - дом ужасов Амитивилля в Амитивилле, штат Нью-Йорк.

Затраты на строительство / ремонт кровли

Стоимость перепланировки кровли очень похожа на односкатную. Однако из-за особенностей конструкции (там, где крыша меняет уклон с мансарды на более низкий уклон), у большинства старых гамбрелей отсутствует надлежащая вентиляция и изоляция, и они особенно подвержены утечкам, связанным с ледяными плотинами.

Если вы живете в северных регионах США или Канады, обязательно добавьте надлежащую вентиляцию и изоляцию во время первоначального строительства или замены крыши. В качестве минимальной меры предосторожности для предотвращения образования ледяных плотин на севере рекомендуется использовать барьер для льда и воды в сочетании с дышащей синтетической подкладкой.

На юге адекватная вентиляция также важна для продления срока службы ВСЕХ типов битумной черепицы. В этом регионе настоятельно рекомендуется использовать дышащую подкладку без барьера для льда и воды.

Дополнительные затраты будут в пределах 5-10% по сравнению с фронтоном того же размера.

Лучшая архитектура дома

Крыша Gambrel часто является частью домов в стиле голландского колониального или голландского колониального возрождения. В грузинском стиле также используются азартные игры, как и в дизайне хижин, деревенских домов и фермерских домов с элементами сараев.

Лучшие кровельные материалы

Металл пользуется все большей популярностью из-за его высокой прочности, долговечности и низких требований к обслуживанию.Тем не менее, чаще всего используются сланец, дерево и битумная черепица. Если вы планируете укладывать битумную черепицу, мы рекомендуем добавить металлические панели Ice Belt вдоль карниза верхней секции крыши, чтобы предотвратить протечки ледяной дамбы.

Плюсы и минусы

Обширное пространство под двускатной крышей делает ее идеальным вариантом для домов, которым необходимо дополнительное пространство, так как лофты, чердаки и увеличенное чердачное пространство всегда доступны. Это также отличный вариант для навеса на открытом воздухе, так как вы получите больше места для хранения, не занимая дополнительного места.Кроме того, гамбрели обычно дешевле, чем мансарды, поскольку для этого стиля требуется только две балки крыши и более низкие требования к материалам.

С другой стороны, проблемой может быть высокая влажность из-за сильного дождя или снегопада, а также сильный ветер, который может вызвать обрушение крыши. Если вы решили построить овраг в условиях сурового климата, рекомендуется использовать усиленные фермы на верхнем скате, чтобы повысить прочность крыши.

5) Двигайтесь современно с плоской крышей

Современная плоская крыша в доме в стиле ранчо

С земли кажется, что плоская крыша вообще не имеет уклона.Тем не менее, он имеет небольшой угол наклона, чтобы обеспечить стекание влаги. Эти крыши наиболее заметны на коммерческих, промышленных и правительственных зданиях. За последние несколько десятилетий их распространенность в жилищном строительстве увеличилась, поскольку все больше домовладельцев выбирают дома в современном стиле.

Затраты на строительство / ремонт кровли


Средняя стоимость плоской крыши:

Нижний предел

$ 6815

Средний диапазон

$ 8769

Высокий уровень

$ 11211

См. Расходы в вашем районе! Начните здесь - введите свой почтовый индекс

По сравнению с наклонными крышами, плоские и пологие крыши требуют совершенно другого подхода к установке, а также специальных материалов, которые выдерживают воздействие воды из луж.

Лучшая архитектура дома

Как мы уже упоминали, плоские крыши становятся все более популярными в жилищном строительстве. Они идеально подходят для архитектуры дома середины века и модерна. Они также являются отличным вариантом для установки над слуховым окном сарая, над гаражом или крыльцом.

Лучшие кровельные материалы

EPDM каучук - это материал, наиболее часто используемый для плоских крыш. Однако, если вы ищете долговечный, герметичный материал, лучше всего выбрать мембраны из ТПО или ПВХ, потому что они не имеют швов и непроницаемы для воды.

Мы рекомендуем следующие материалы (в порядке от ЛУЧШЕГО к ХУДШЕМУ):

  • ПВХ мембрана
  • Мембрана TPO
  • Резиновая мембрана EPDM
  • Битум модифицированный
  • Рулонная кровля - не устанавливайте ее у себя дома!

Плюсы и минусы

Если вы планируете установить солнечные батареи, плоская крыша может быть идеальным вариантом. Это делает возможным расширение жилого пространства в будущем, так как могут быть добавлены патио, сады или даже пентхаусы.Из-за очень простой конструкции плоские крыши, как правило, намного дешевле, чем крыши других популярных стилей.

Плоская крыша не предназначена для того, чтобы сбрасывать воду и снег так быстро и эффективно, как наклонная. Это означает, что первоначальная экономия может быть компромиссом, если плоская крыша не имеет гидроизоляции, поскольку техническое обслуживание и ремонт могут потребоваться чаще.


6) Простая эстетика крыши SHED (Skillion)

Односкатная крыша в современном доме с обшивкой из зеленого дерева

Если вы хотите добавить резкости своей крыше или недорогой вариант для нового дома, вам может хватить скиллиона.Имея односкатную крышу, ее иногда называют односкатной или односкатной. В большинстве случаев он прикреплен к более высокой стене, создавая эффект смещения.

Затраты на строительство / ремонт кровли

Односкатная крыша по сути так же легко покрыть / построить, как и двускатная, и должна стоить 1: 1 при сопоставимых размерах.

Вентиляция может быть проблемой в некоторых областях, поэтому поговорите со своим кровельщиком / строителем о возможности установки вентиляционной системы софита / конька, если это возможно.

Лучшая архитектура дома

Современная архитектура чаще всего ассоциируется со скилоном крыш.Они также часто используются для пристроек и подъездов.

Лучшие кровельные материалы

Панели со стоячим фальцем, с их однородным внешним видом и ощущениями, являются идеальным выбором для современной эстетики многоэтажной кровли. Однако можно использовать и металлическую или асфальтовую черепицу, а также черепицу.

Плюсы и минусы

Поскольку уклон многоэтажной крыши обычно бывает относительно крутым, сток воды и дренаж обычно не являются проблемой. Такой же крутой уклон, который делает его менее подверженным проникновению воды, также помогает сократить расходы, поскольку вам не понадобится мембрана или резиновая оболочка для гидроизоляции.Его легко и быстро построить, но он может ограничить высоту потолка, если уклон слишком большой. Кроме того, сильный ветер может быть проблемой, если вы живете в районах, подверженных таким погодным условиям.

7) Завершите свое бунгало крышей из кусков металла

Jerkinhead Roof в доме в стиле колониального возрождения с кирпичной облицовкой

Вы сможете придать винтажный вид даже новенькому дому, добавив характера и интереса с помощью крыши с тисненой головой. Сочетая в себе визуальные элементы стиля бедра и фронтона, его также называют английским бедром или обрезанным фронтоном.

Затраты на строительство / ремонт кровли

Хотя этот тип крыши требует дополнительной работы на концах фронтона, эта дополнительная работа несущественна и не должна увеличивать ваши общие затраты более чем на 2-3% по сравнению с фронтоном того же размера.

Jerkinhead вентилируется так же, как и в типичном фронтоне, либо путем установки системы вентиляции конька / потолка, либо с помощью вентиляционных отверстий на фронтоне.

Лучшая архитектура дома

В нескольких вариантах викторианского стиля домов используются крыши с черепичной крышей.Вы также можете найти этот популярный стиль на коттеджах и бунгало.

Лучшие кровельные материалы

У вас будет множество вариантов для рассмотрения, например, черепица, металл, плитка и многое другое. На самом деле вы ограничены только бюджетом и личными предпочтениями.

Плюсы и минусы

Помимо универсальности и визуального интереса, двускатная крыша обеспечивает большую устойчивость, чем обычная двускатная крыша, и больше места, чем традиционная вальмовая крыша.


8) Смелее с крышей в виде бабочки

Крыша-бабочка в ультрасовременном доме

Если вы хотите сделать смелое заявление, стиль бабочки может иметь большое значение. Эта крыша, получившая свое название от угла наклона крыльев бабочки, пересекается посередине с восходящим углом на каждом внешнем конце.

Лучшая архитектура дома

Архитектурный стиль, наиболее тесно связанный с крышей в виде бабочки, - это модерн середины века, хотя он также появляется в «Googie» и ультрасовременном дизайне.

Лучшие кровельные материалы

Если вы подумываете о крыше в виде бабочки, вам необходимо убедиться, что вы выбрали материал, который хорошо поддается гидроизоляции. Вы можете установить сплошные твердые мембраны без швов, такие как ПВХ или ТПО, или металлические для защиты на всю жизнь.

Плюсы и минусы

Одним из главных достоинств крыши-бабочки является тот факт, что ее угол наклона позволяет устанавливать окна большего размера, обеспечивая больше естественного света в вашем доме.Он идеально подходит для тех, кто хочет построить экологически чистый дом с нулевым потреблением энергии, так как вы можете установить солнечные панели, систему сбора воды и использовать дневное освещение. Дождевая вода естественным образом накапливается в долине в средней части крыши, и ее можно собрать, установив водосточную трубу и систему резервуаров для сбора воды.

С другой стороны, существует риск засорения дренажа, в результате чего вода будет стекать и протекать, что в конечном итоге приведет к повреждению крыши и дома (если проблема не будет исправлена ​​должным образом).Кроме того, большие окна могут стать проблемой для регулирования уровня температуры в доме.

9) Северо-восточная крыша соляного ящика

Крыша соляного ящика в современном доме

Асимметричная крыша с одним небольшим уклоном и одним резким углом известна как соляная крыша.

Лучшая архитектура дома

В архитектурных стилях «Кейп-Код» и «Колониальное возрождение» часто используется крыша из соляного ящика, которая использовалась как дешевое средство увеличения жилого пространства на верхних уровнях дома.Вы можете добавить в свой дом возможность расширения пространства и создать традиционный воздух с этой крышей.

Лучшие кровельные материалы

Большинство строительных материалов хорошо подходят для использования в соляных боксах.

Плюсы и минусы

Если вы живете в районе, подверженном проливным дождям или снегопадам, наклон крыши соляной коробки может помочь вам избежать протечек из-за легкого стока. Возможность увеличения жилой площади является большим плюсом для растущих домохозяйств, хотя строительство может быть более дорогостоящим, а в этих комнатах могут быть наклонные потолки.Он действительно предлагает превосходную долговечность по сравнению со многими другими популярными стилями.

10) Добавьте размер с пилообразной крышей

Пилообразная крыша современного дома

Пилообразная крыша - еще один отличный вариант, если вы ищете способы произвести большое визуальное впечатление, добавляя больше естественного света в интерьер вашего дома. Две или более скатных крыш, расположенных параллельно друг другу с вертикальными поверхностями, обращенными в одном направлении, известны как пилообразные. Если смотреть с земли, он немного напоминает вид сбоку на полотно ручной пилы, от которого и произошло название этого стиля.

Лучшая архитектура дома

Изначально использовавшиеся только в коммерческих и промышленных зданиях, пилообразные крыши теперь часто используются в современном домашнем дизайне.

Лучшие кровельные материалы

Металл, железобетон и дерево - обычные материалы.

Плюсы и минусы

Несколько пиков и впадин могут сделать ваш дом более уязвимым для протечек. Хотя этого можно избежать, вложив средства в дополнительную гидроизоляционную защиту, не рекомендуется устанавливать пилообразную крышу в регионах с сильным снегопадом и осадками.С другой стороны, ряд пиков действительно упрощает включение чердаков или областей расширения. Кроме того, окна, добавленные к вертикальным поверхностям, могут сделать ваш дом более ярким и получить больше естественного света.


11) Нерушимая пирамида

Пирамидальная крыша в современной беседке

Вы живете в районе, где дуют сильные ветры? Пирамидальная крыша, являющаяся вариацией классического вальмового стиля, не имеет фронтонов и вертикальных сторон и может быть лучшим выбором. В этом типе крыши все четыре стороны встречаются в одной верхней центральной точке.

Лучшая архитектура дома

Бунгало, каюты и другие относительно небольшие стили домов идеально подходят для пирамидальной крыши, поскольку этот стиль допускает только четыре внешние стены.

Лучшие кровельные материалы

Хорошо подходит практически для любого материала, нет реальных ограничений. Можно использовать металл, гонт любого типа или плитку.

Металлическая крыша со стоячим фальцем может быть одним из лучших материалов для использования. Поскольку с этими крышами очень сложно работать, вам нужно установить прочный материал, чтобы вам больше не приходилось к нему возвращаться!

Пирамидальная крыша с металлической крышей со стоячим фальцем Patina Green на озере

Плюсы и минусы

Благодаря своей форме пирамидальная крыша идеально подходит для мест, подверженных сильным ветрам или ураганам.Также есть дополнительное место для высоких потолков или места для хранения вещей под ним. С другой стороны, это один из самых дорогих стилей в строительстве.

12) Создать характер с комбинированной крышей

Комбинированная крыша - сочетание фронтона, шатра и слуховых окон

Вам нравится идея купола, возвышающегося над мансардной крышей? Может быть, миллиард на крыльце вашего дома в стиле Кейп-Код с двускатной крышей? Что ж, тогда, возможно, пора рассмотреть комбинированную крышу. Как следует из названия, он включает в себя два или более типа крыш в своей конструкции, и, как следствие, не может быть превзойден с точки зрения универсальности и индивидуализации.Самая популярная комбинация - это двускатная и вальмовая крыши.

Лучшая архитектура и материалы

Комбинированные крыши используются в различных архитектурных стилях, от традиционных до ультрасовременных. Материалы будут отличаться в зависимости от элементов, которые вы выберете для интеграции.

Плюсы и минусы

У вас будет практически неограниченная возможность настроить свой дом с помощью комбинированной крыши. Однако важно помнить о гидроизоляции, если в выбранном вами стиле будет много выступов и впадин.В зависимости от сложности комбинированная крыша может быть довольно дорогой.

13) Голландская двускатная крыша - универсальный выигрыш

Голландская двускатная крыша с металлической черепицей и солнечными батареями

Голландская двускатная крыша (также известная как голландская шатровая) сочетает в себе вальмовые и двускатные конструкции и предлагает преимущества обеих. Он имеет шатровую крышу с четырьмя покатыми сторонами и двускатную крышу (также известную как «фронтон») наверху. Часто треугольная секция фронтона выравнивается с кирпичной стеной внизу, создавая большее пространство на крыше с широкими карнизами.Также принято размещать небольшое окно на двускатной стороне крыши. Кроме того, у многих голландских фронтонов есть отчетливо изогнутые стороны, которые служат чисто эстетическим целям.

Затраты на строительство / ремонт кровли

Строительство голландского фронтона довольно похоже на процесс строительства вальмовой крыши. Основное отличие - добавление вертикальных проемов фронтонов на концах коньковых линий. Таким образом, затраты на каркас и кровлю увеличиваются на 10-15% (как на шатровую крышу) по сравнению с прямым фронтоном.У вас такие же траты на материалы и такое же увеличение сложности работы.

Однако добавление щипцовых вентиляционных отверстий оказывает огромное влияние на упрощение вентиляции, что является серьезной проблемой для бедер. Вам также не нужно использовать комбинированную вентиляцию конька / потолка или вентиляционные отверстия.

Хотя строительство голландского фронтона дороже, дополнительные эстетические преимущества могут перевесить дополнительные затраты, если вам не нравится простой вид двускатных крыш (дома типа ранчо / мыса).

Лучшая архитектура дома

Голландские двускатные крыши можно найти по всей Европе, они относятся к эпохе Возрождения и архитектуры барокко.Он будет лучше всего смотреться с домами в стиле Cape Dutch, Mission Revival, Dutch Colonial и Colonial Revival.

Другой тип крыши, который обычно называют «голландским фронтоном», представляет собой обычный фронтон с декоративными стенами / концами фронтона, которые распространены в Мексике и на старых домах в Европе. Однако в США это редкость.

Голландская двускатная крыша в староевропейском стиле

Лучшие кровельные материалы

Его можно построить из большинства материалов, включая черепицу, кедровую плитку, металл, глину или бетонную плитку.Обратите внимание, что если у него есть бедра и впадины, для предотвращения утечек следует установить металлическую черепицу или стоячий шов.

Плюсы и минусы

Одним из самых больших преимуществ является то, что он сочетает в себе лучшие черты как вальмовых, так и двускатных крыш. Он предлагает прочную конструкцию вальмового дизайна в сочетании с большим чердачным пространством фронтона. На нижней стороне сложнее прикрепить желоба, и требуется больше распорок для защиты от сильного ветра.

14) Украсьте крышу капота (стиль Кейп-Код) слуховыми окнами

Крыша капота дома с сайдингом из деревянной черепицы в Кейп-Коде, Массачусетс

Модифицированная версия вальмовой крыши, капот имеет два ската со всех сторон.Верхний склон имеет гораздо больший угол наклона, а нижний - менее крутой. Этот стиль иногда называют «выбитый карниз». Это может особенно хорошо сработать, если вы застилаете крыльцо.

Лучшая архитектура дома

Крыша в виде капота - отличительная черта французского народного стиля, популярного среди каджунских и креольских строителей в конце 18 века. Обычно он встречается в районе Кейп-Код (Массачусетс) и дельты Миссисипи, но может повлиять на современные дома по всей стране.

Лучшие кровельные материалы

Конструкция капота позволяет использовать любой материал, который вам нравится, включая металл, натуральный камень и черепицу.

Плюсы и минусы

Как и мансарды и фронтоны, верхний наклон крыши капота позволяет вам расширить верхний уровень вашего дома до функционального жилого помещения или складского помещения. Слуховые окна также легко интегрировать, а защита от повреждений, вызванных водой, усиливается за счет большого свеса.Он прочнее фронтона, но дороже и сложнее в строительстве. Вам также нужно будет обратить особое внимание на шов, где сходятся оба склона, так как вода может скапливаться в этой области без дополнительной защиты.

15) Изогнутая крыша добавляет архитектурного интереса

Уникальная деревянная изогнутая крыша на деревянном бревенчатом современном доме

Поскольку величину изгиба изогнутой крыши можно изменить в соответствии с вашими предпочтениями и бюджетом, популярность этого уникального стиля среди домовладельцев растет.

Лучшая архитектура и материалы

Изогнутая крыша обычно используется в более современных архитектурных зданиях. Металл - идеальный материал, так как его можно легко согнуть в нужную форму. Дополнительным преимуществом металла является то, что вы будете тратить гораздо меньше времени на текущее обслуживание.

Плюсы и минусы

Кривая также может быть изменена в соответствии с погодными условиями, обычными в вашем районе, и в соответствии с общим стилем вашего дома.Стоимость строительства будет варьироваться в зависимости от уровня кривой и сложности.

16) Добавьте фокус с купольной крышей

Купольная крыша современного дома

Хотите придать своему дому величественный вид? Подобный по внешнему виду перевернутой чаше, купол обычно используется для добавления драматического визуального интереса к дому. Большие купольные крыши были впервые построены древними римлянами, но приобрели известность и популярность в периоды Возрождения и барокко в Европе. Капитолий США может похвастаться одним из самых известных куполов в мире.

Лучшая архитектура и материалы

Купол, который часто используется для строительства беседок, куполов и вороньих гнезд, также популярен в архитектуре, напоминающей стили русского и итальянского ренессанса. Металлическая черепица - лучший выбор благодаря присущей ей красоте, прочности и долговечности. Однако также можно использовать обычную черепицу и стекло.

Плюсы и минусы

По своей природе прочная и не имеющая аналогов по красоте купольная крыша может быть дорогостоящей и требовать много времени для строительства.К счастью, на рынке есть несколько готовых вариантов, которые могут привести к значительной экономии и сделать эту крышу более доступной, если у вас ограниченный бюджет.


Дополнительные ресурсы

Большинство рассмотренных нами типов крыш можно оснастить либо битумной черепицей, либо металлом, либо черепицей / шифером / деревом. Однако, в зависимости от выбранного стиля, вам может потребоваться учитывать наклон крыши, стоимость дополнительного строительства, географическое положение относительно океана и характер ветра, а также региональные погодные условия.Ниже приведены некоторые полезные ресурсы, на которые стоит обратить внимание:

Лучшее время для установки крыши - в этом руководстве обсуждаются сроки найма подрядчика для выполнения кровли (и других работ), а также нацелено на лучшее качество и снижение затрат на установку. В основном строительные работы лучше всего проводить в межсезонье, когда подрядчики не перегружены работой, а конкуренция возрастает.

Руководство по уклону крыши - объясняет уклон крыши в условиях непрофессионала и обсуждает, какие материалы лучше всего использовать на крышах с низким, средним или крутым уклоном.

Цены на установку кровли - узнайте, сколько стоит установка или замена кровли. Мы разбиваем, какая часть общей стоимости идет подрядчикам, сколько рабочим, которых они нанимают для установки, и, что наиболее важно, почему высококачественные крыши стоят столько же, сколько они сами.

Региональный справочник цен на крышу - узнайте, сколько будет стоить ваша крыша в зависимости от того, где вы живете.

Источники: Благодарим за эту статью Алекс - http: // www.Roofercalculator.com/top-15-roof-types-and-their-pros-cons/


Связанные

Опубликован:

Это руководство по кровле представлено Лео Б.

Я работаю кровельщиком 15 лет и специализируюсь на металлических и плоских кровлях.

Есть вопросы или проблемы по кровле? Задайте мне любой кровельный вопрос!

Подрядчики по кровельным работам - присоединяйтесь к нашему бесплатному каталогу местных кровельщиков , чтобы привлечь больше клиентов!


Мансардная крыша

Мансардная крыша или мансардная крыша (также называемая французской крышей ) - четырехсторонняя вальмовая крыша в виде двускатной крыши, характеризующаяся двумя скатами с каждой стороны с нижним скатом под более крутым углом, чем верхний [1] [2] , пробитое слуховыми окнами. [3] Крыша создает дополнительный этаж жилого пространства [4] , например чердак. Верхний скат крыши может быть не виден с улицы, если смотреть с непосредственной близости к зданию.

Дизайн крыши был впервые популяризирован Франсуа Мансаром (1598–1666), опытным архитектором периода французского барокко, [5] , который стал особенно модным во время Второй Французской империи (1852–1870). [6] г. Наполеон III.

Опознавание мансарды

Схема поперечного сечения мансардной крыши с деревянным каркасом; каждая из его четырех граней имеет одинаковый профиль.

Две отличительные черты мансардной крыши - крутые стороны и двоякий скат - иногда приводят к тому, что ее иногда путают с кровлями других типов. Поскольку верхний уклон мансардной крыши редко виден с земли, обычную одноплоскостную крышу с крутыми сторонами можно ошибочно принять за мансардную крышу. Крыша в виде гамбрел, обычно встречающаяся в амбарах в Северной Америке, является близким родственником мансарды. Как мансардные, так и двускатные крыши подпадают под общую классификацию «бордюрных крыш» (скатная крыша, которая отходит от конька в двух последовательных плоскостях). [7] Однако мансарда представляет собой бордюрную вальмовую крышу со скатами со всех сторон здания, а гамбрель представляет собой бордюрную двускатную крышу, имеющую скаты только с двух сторон. (Бордюр - это горизонтальная тяжелая древесина, расположенная непосредственно под пересечением двух поверхностей крыши.)

Во Франции и Германии не делают различий между гамбелями и мансардами - их называют «мансардами». На французском языке mansarde может обозначать стиль крыши, жилое пространство на чердаке или чердак непосредственно внутри него. [8]

Преимущества мансарды

Мансардный стиль максимально использует внутреннее пространство мансарды и предлагает простой способ добавить один или несколько этажей к существующему (или новому) зданию без обязательной кладки. [9] [10] Часто декоративный потенциал мансарды раскрывается за счет использования выпуклой или вогнутой кривизны и сложной обрамления слуховых окон.

Одно из часто встречающихся объяснений популярности мансардного стиля заключается в том, что он служил укрытием своих владельцев от налогов и дождя.Один из таких примеров этого утверждения из книги 1914 года « Как сделать загородную местность » гласит: « Месье Мансар, как говорят, обошел бессмысленный налог на окна во Франции, приспособив оконную крышу, которая носит его имя. » Это во многих отношениях маловероятно: Мансар расточал деньги своих клиентов, и хотя французский налог на окна действительно существовал, он был введен в 1798 году, через 132 года после смерти Мансара, и не освобождал мансардные окна. [11] [12] [13]

Более поздние примеры предполагают, что либо французские, либо американские здания облагались налогом по высоте (или количеству этажей) до основания крыши, или что мансарды использовались для обхода ограничений по зонированию. [14] [15] Последнее объяснение наиболее близко к истине: с 1783 года действовал парижский закон, ограничивающий высоту зданий до 20 метров (65 футов). [16] Высота измерялась только до линии карниза, поэтому любое жилое пространство, содержащееся в мансардной крыше, не подлежало обложению. [17] Пересмотр закона 1902 года разрешил содержать в такой крыше три или даже четыре этажа. [18]

История и использование

Раннее использование

Этот стиль популяризировал во Франции архитектор Франсуа Мансар (1598–1666).Хотя он не был изобретателем этого стиля, его широкое и заметное использование его в своих проектах привело к появлению термина «мансардная крыша», фальсификации его имени. [11] Традицию дизайна продолжили многие архитекторы, в том числе Жюль Ардуэн-Мансар (1675–1683), его внучатый племянник, ответственный за Шато де Дампьер в Дампьер-ан-Ивелин.

Вторая Империя

Мансардная крыша снова стала популярной во время реконструкции Парижа Османом, начатой ​​в 1850-х годах, в архитектурном движении, известном как «Второй ампир».

Влияние Второй Империи распространилось по всему миру, часто применяемое для крупных гражданских структур, таких как правительственные административные здания и ратуши, а также гостиницы и вокзалы. В Соединенных Штатах и ​​Канаде, и особенно в Новой Англии, влияние Второй империи распространилось на семейные резиденции и особняки, часто испорченные элементами итальянского стиля и готического возрождения. Башня с мансардой стала популярным элементом многих проектов. [19] [20] [21]

20 век

Здание компании Germania Life Insurance Company в Нью-Йорке, построенное в 1911 году, с четырехэтажной мансардной крышей [22] Дом конца XX века с современными особняками с мансардными крышами в Новом Орлеане.

Постановление о зонировании 1916 года, принятое Нью-Йорком, способствовало использованию мансардных крыш; правила, требующие использования отступов на высотных зданиях, способствовали мансардному проекту. [23] [24]

В конце 1970-х и 1980-х годах коммерческие строители заинтересовались элементами стиля постмодерн и адаптировали мансарду для нового жилого дома и многоквартирных домов во многих районах США. Внешний вид мансардной крыши также был адаптирован в качестве фасада многих небольших коммерческих зданий. Заключительный отчет, 2 июня 1916 г. - Google Книги . http://books.google.com/books?id=ox8oAAAAYAAJ&pg=PA259. Проверено 14 марта 2011.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
