Мангал из кирпича схема: Мангал из кирпича своими руками: чертежи и пошаговая инструкция с фото

Содержание

проектирование кирпичного мангала, виды и схемы

Мангал — не просто устройство для жарки мяса на костре, это непременный атрибут культурного отдыха на вашем участке. На нём можно не только жарить мясо, но и готовить другие блюда. Коптить продукты, варить уху, запекать овощи и т. д. Подобное строение послужит дополнительным украшением всего участка, поэтому подходить к разработке проекта следует основательно и обдуманно.

Содержание статьи

Выбор места для мангала
Проектирование кирпичного мангала: виды и схемы
Мангал простой конструкции своими руками
В чём особенность сооружения мангала в беседке: пошаговая инструкция
Варианты дополнительного оснащения простого мангала
- Стол для разделки
- Жарочная плита
- Мойка

Выбор места для мангала

Выбирая место для строительства мангала, следует понимать, что тут не просто будет жариться мясо. Вокруг должна быть площадка для отдыха. Вблизи него можно расположиться на шезлонгах, поставить стол. Посидеть с друзьями за бокалом ледяного пенного напитка. Не думается, что в ваши планы входит постройка мангала, использование которого не несёт комфорта. При выборе площадки для будущего мангала необходимо учитывать некоторые правила:

располагаться мангал должен рядом с местом для отдыха;
должна иметься специально подготовленная и ровная площадка;
необходимо иметь хороший подход к устройству, по возможности не один;
рядом должна быть вода;
нужна защита от осадков;
конструкцию следует располагать подальше от культурных насаждений.

При выборе места следует учесть направление ветра.

Важно! Так как уличный мангал — источник пожарной опасности, его следует располагать дальше от построек, а также от парковочной площадки.

Проектирование кирпичного мангала: виды и схемы

Заказывать строительство мангала на даче — удовольствие не самое дешёвое. Однако если руки растут из нужного места и имеется хоть какой-то опыт в работе с кирпичом, то вполне можно самостоятельно построить несложный мангал. Необходимые элементы обязательно следует предусмотреть заранее. О коптильне, гриле, казане стоит подумать прежде, чем будет уложен первый кирпич. В интернете очень много различных чертежей.

Внимание! Проектирование − ответственный момент. Многие любители отдыха на природе, собирая мангал, вовсе не используют чертежи. Конструкция, которая получается в результате, пригодна лишь для выращивания в ней цветов. Конечно, неплохой результат, но смысл был иной. При выборе проекта отталкивайтесь от размеров будущей конструкции, а на это повлияют и размеры участка. Размер топливника проектируйте, исходя из количества пищи, которую планируете одновременно готовить.

Длина топливника равна ста сантиметрам. Такой длины вполне хватает на десять шампуров. В ширину — достаточно 62 сантиметров. Площадка для жарки должна быть немногим выше пояса того, кто будет главным по шашлыкам. Так как стационарный мангал — это украшение участка, не забудьте учесть, это проектируя конструкцию и выбирая место для установки. Обратную сторону установите так, чтобы её не было видно или задекорируйте, но не забудьте про пожарную безопасность.

Мангал простой конструкции своими руками

Фундамент — основа любого строения. Даже такая небольшая конструкция, как приведённый ниже мангал, требует хорошей опоры. Как ни крути, а фундамент нужно будет залить. Он может быть ленточным или плиточным. Естественно, что плита более надёжна, зимние морозы ей не страшны, а значит, и строение не пострадает.

Фундамент под мангал, должен превышать его габариты примерно на пятнадцать сантиметров. Первым делом потребуется удалить дернину. Если возникает необходимость, то делается небольшой котлован, глубиной в 15 сантиметров, который засыпается щебнем и утрамбовывается. Если есть возможность, то для этих целей лучше использовать виброплиту.

В зависимости от типа выбранного фундамента собирается опалубка. Чтобы не думать о прочности — лучше сделать армированный фундамент. Для этого можно использовать прутки. Бетон для фундамента — М200.

Если, пока идёт стройка, температура воздуха держится на отметке примерно плюс двадцать градусов, то уже спустя неделю после заливки фундамента можно продолжать работу. К этому времени бетон имеет почти 50 % прочности.

Настало время уложить гидроизоляцию. Сперва укладываем рубероид или другие рулонные виды гидроизоляции. Сверху покрываем жидким гидроизолирующим составом. Теперь можно начинать укладывать кирпич.

Проект этого уличного мангала настолько прост, что, даже если нет опыта, его легко будет сложить. Внешне он выполнен в виде буквы «П». Состоит из двух частей — самой жаровни и расположенного рядом столика. В конструкцию легко вносить изменения. При желании можно добавить дополнительную секцию, размеры по ширине легко изменяются, глубину также можно модифицировать. Если планируете готовить много шашлыков, можно выложить два выступа под решётки.

Стандартные размеры таковы:

в ширину — 180 сантиметров;
в глубину — 90 сантиметров;
в высоту — 100 сантиметров.

Для кладки мангала подойдёт не только шамотный, но и полнотелый кирпич. Всего понадобится 202 штуки.

Нижняя часть выкладывается с применением цементно-песчаной смеси. Пропорции должны быть один к трём. Можно добавить одну часть извести. Выше пятого ряда уже будет идти нагрев. Здесьвместо цемента используются глина и песок. Готовый раствор должен напоминать сметану. Только не ту, что в магазине, а нормальную домашнюю сметану.

Для получения ровной кладки нужно натянуть шнур и по нему выкладывать. При этом не стоит забывать проверять не только ряды, но и все кирпичи при помощи строительного уровня. Вертикальность рядов проверяется при помощи отвеса. Его можно приобрести готовый, можно сделать и самостоятельно. Отвес − это обычная верёвка с привязанным на конце грузом. Точность кладки по вертикали возможно и уровнем проверить, но следует иметь в виду, что у него имеется погрешность.

Схема порядовки этой конструкции элементарна и вопросов не вызовет. Если осадков нет, мангал нужно выдержать четыре дня, после чего можно постепенно разжигать в нём огонь. Дня два следует протапливать осторожно. Закладывать тонкие дрова. А уж потом можете и шашлыки зажарить.

В чём особенность сооружения мангала в беседке: пошаговая инструкция

Если хотите разместить кирпичный мангал внутри беседки, то вариант, описанный выше, не годится, так как конструкция будет источником дыма в помещении. Тут требуется иной подход, а именно − конструкция с трубой для вытяжки. И хотя такой мангал складывать несколько сложнее, но справиться можно. Рассмотрим довольно простую порядовку, с которой вы справитесь самостоятельно, не привлекая посторонние силы.

Средний размер конструкции:

ширина 150 сантиметров;
глубина 75 сантиметров;
общая высота 217,5 сантиметров (без трубы).

Холодную часть можно класть керамическим кирпичом. Зону топки следует выкладывать шамотным кирпичом.

До одиннадцатого ряда используется смесь цемента с песком, а дальше глина и песок. Швы должны быть не больше семи миллиметров в толщину. Это важно.

В конструкцию входит три отсека, где можно сложить дрова, уголь или другое топливо. Зона топки начинается с двенадцатого ряда. Это место для огня, установки решёток и стоек для шампуров.

Так как у этой конструкции более сложная порядовка, нужно пояснить ситуацию. Первый ряд кладётся на уровне пола беседки.

Четыре ряда должны иметь перевязку. Это будет место под дрова. Поверх пятого ряда кладутся три металлические полосы. Толщиной они должны быть в три миллиметра, а в ширину пятьдесят миллиметров. На них укладывается шестой кирпичный ряд. Как шестой, так и седьмой укладываем строго по схеме.

Начиная с восьмого ряда, выкладываем камеры для различных мелочей. За швами нужно следить внимательно. Они не должны совпадать с предыдущими рядами. Этим достигается прочность кладки. Где требует схема, кирпич нужно обрезать. В ход идут не только половинки, но и четвёртые части.

У одиннадцатого ряда нет стенки, но на него вновь нужно уложить металлические полосы. Двенадцатый ряд будет немного больше остальных. Задняя стенка одинакова с предыдущими, а спереди он будет выступать на три сантиметра.

Тринадцатый ряд сплошной. На него будет ставиться жаровня.

Дойдя до двадцать второго ряда, начните использовать шамотный кирпич. Тут уже будет передняя стена отводящей дым трубы, понадобится уголок. Этот ряд будет больше остальных по размерам: в передней части кирпичи выступают на три сантиметра над уголком. Дальше ещё шире, потом постепенно уменьшаем. С каждым рядом идёт уменьшение канала для дыма. Начиная с тридцатого ряда формируем трубу. Её нужно поднять над крышей не меньше, чем на полметра. Возводя трубу, чередуют тридцатый и тридцать первый ряд.

Варианты дополнительного оснащения простого мангала

Если возникнет желание дополнить конструкцию другими элементами, то нужно подготовить необходимые чертежи. Любой дополнительный элемент усложняет проект, поэтому не исключено возникновение ошибок. Чаще всего в конструкциях встречаются разделочные столы, место для мойки, жарочная плита.

Стол для разделки

Добавить в конструкцию мангала стол для разделки, достаточно просто:

для этого нужно удлинить заднюю стенку — усложняется перевязка с центральной стойкой;
конструкция дополняется ещё одной стеной;
на эту стену кладётся столешница.

Размещать стол для разделки можно с любой стороны, главное, чтобы было удобно.

Жарочная плита

Кроме шашлыков, иногда требуется приготовить и другие блюда, которые требуют применения кастрюль или сковородок. Возникает потребность добавить в конструкцию жарочную поверхность.

Достигнуть этого можно при помощи следующих шагов:

конструкция, начиная с нижнего ряда, удлиняется;
возводится стенка с отверстием для топки;
жарочная плита дополняется кольцами из чугуна, что позволяет регулировать нагрев.

Мойка

Дополнит конструкцию мойка. К ней можно подвести водопроводную трубу, а можно просто установить ёмкость для воды.

Подведение трубы к мойке осложняет эксплуатацию, так как это потребует полного слива в зимний период и консервации системы.

Работая над мангальной зоной, главное −набраться терпения, быть внимательным и проявить фантазию. Всегда можно придумать и построить что-то своё, чего точно не будет ни у кого другого.

Барбекю из кирпича своими руками + чертежи, видео

Содержание

В чем отличие мангала от печки из кирпича
- Замес кладочного раствора под барбекю
Строим печку барбекю из кирпича
- Самая простая конструкция жаровни барбекю
- «Свечка» или печь–барбекю для настоящего праздника
- Проект печи-барбекю для себя и гостей
Заключение

Активный отдых и праздничные мероприятия на даче стали практически невозможными без шашлыка или жаренного на углях мяса. Ушли в небытие самодельные мангалы на кирпичах, и даже металлические закопченные коробки сданы в утиль. Чтобы готовить мясо и овощи на углях самым цивилизованным способом, потребуется более серьезное сооружение – печь барбекю, или в просторечии – барбекюшница.

В чем отличие мангала от печки из кирпича

На первый взгляд, особой разницы нет — в обоих случаях как на решетке барбекю, так и для шашлычных мангалов мясо готовится под жаром углей. В реальности отличия между двумя разными устройствами примерно таковы, как если сравнивать спиртовой примус и современную газовую печь. Процесс похож, но вкус явно отличается, поэтому печи барбекю из кирпича на сегодня стали повседневным явлением.

Настоящие ценители барбекю приведут множество аргументов в пользу постройки жаровни из кирпича, среди которых можно привести следующие:

Работать за печкой барбекю, сложенной из кирпича, намного удобнее, все на своих местах, ничего не теряется и не падает под ноги;
Печка из кирпича запускается не намного медленнее мангала, но при этом дает абсолютно стабильный жар, позволяющий в течение всего застолья пользоваться раскаленными углями;
Правильно сложенная печь позволяет жарить и греть барбекю без оглядки на ветер или погоду.

Несмотря на внешнюю элементарность, конструкция и схема барбекю может оказаться не такой доступной и простой в изготовлении. Поэтому прежде чем приступать к работе, потребуется правильно оценить отдачу и сопоставить затраты на изготовление отдельной постройки из кирпича для приготовления барбекю.

Замес кладочного раствора под барбекю

Как и во всех случаях строительства печей, прежде потребуется подобрать правильный раствор для кладки кирпича. Проще всего купить готовую смесь, но нет гарантии того, что ее характеристики точно будут соответствовать заявленным на упаковке.

Если у вас есть возможность, попробуйте своими руками подобрать пропорции смеси глины и песка такими, чтобы слепленный «корж» при высыхании на солнце не давал трещин и оставался достаточно прочным.

Полученный опыт, даже не совсем успешный, сослужит огромную услугу при выполнении первых кладочных работ, можно будет увидеть, как меняется прочность печной стенки под тяжестью верхних рядов и угольного жара.

Строим печку барбекю из кирпича

Проектов постройки жаровни из кирпича для барбекю существует достаточно много. В зависимости от того, как часто потребуется жаровня с углями, и какой объем продуктов предстоит готовить, можно использовать один из перечисленных проектов барбекю из кирпича:

Самый простой вариант жаровни из кирпича, который может быть не так удобен для работы, но по качеству приготовленного барбекю на углях не уступает большим и красивым садовым печам. Проект не производит впечатления особо сложного объекта, его вполне по силам построить всего за неделю, от составления проекта до первой порции барбекю;

Достаточно эффектный и относительно простой в изготовлении вариант жаровни под барбекю. Особых преимуществ по сравнению с предыдущим вариантом нет, но благодаря броской внешности, можно похвастаться перед гостями;
Настоящая «свечка» из кирпича для приготовления печеных овощей и мяса барбекю. Такой вариант строится один раз и на долгие годы. Продуманная конструкция из кирпича позволит не только готовить барбекю, но и варить, жарить, запекать, в общем, все, что может дать обычная варочная плита.

Совет! Разумеется, последний проект потребует значительных затрат, и самое главное- перед тем как начать класть кирпич для печи барбекю, предстоит серьезно подучиться печному делу или довериться мастеру.

Самая простая конструкция жаровни барбекю

Если вам по вкусу простенький коробок, который вполне реально сложить своими руками, то можно сильно не заморачиваться, и пробовать строить печку барбекю на свой страх и риск. Такая жаровня не представляет особой проблемы, так как у нее, кроме трех стен, решетки и металлического коробка под угли, ничего нет.

Как выглядит готовая печка, можно увидеть из фото. Ниже приводится барбекю порядовка.

Из-за небольшого веса постройки требования к обустройству фундамента минимальные. Потребуется убрать дерн, отсыпать подушку из песка и щебенки и сделать стяжку. Для строительства используют качественный кирпичный материал М200, но не хуже. Кладку кирпича выполняют на глиняно-песчаном растворе. Больших температур в такой конструкции нет, поэтому опасаться растрескивания кладки кирпича не стоит. Чтобы усилить связку рядов и ускорить набор прочности всей печкой барбекю, в кладочный раствор добавляют десятую часть марочного цемента М400. Под первый ряд кирпича потребуется уложить лист рубероида или другой рулонной гидроизоляции.

Проблем с выкладкой кирпича не бывает, достаточно простая схема перевязки ложковым способом позволяет сложить корпус печки в течение одного дня. Главное — держать шов стабильно одного размера, не более 5 мм толщиной, и правильно контролировать геометрию корпуса барбекю с помощью строительного уровня и вертикального отвеса.

На шестом, и далее на десятом ряду боковые кирпичи нужно будет развернуть на 90^о, чтобы получились опорные выступы. Справа от жаровни из кирпича выводят столик, но проще не тратить материал, а использовать раскладной вариант стола.

Примерно через пять дней на печку барбекю можно устанавливать решетку и стальной короб под угли, и пробовать жаровню в действии.

«Свечка» или печь–барбекю для настоящего праздника

Разница между этой печью для приготовления барбекю и трехстенной конструкцией из кирпича, описанной выше, разительна, хотя бы потому, что этот вариант позволит вам не задыхаться от горящего угля и спокойно готовить даже в сырую или ненастную погоду. Чтобы понять процесс выкладки стен и жаровни из кирпича, можно полюбопытствовать, как это делает мастер на видео:

Первым делом для настоящей печки из кирпича потребуется изготовить плитный фундамент. По контуру залитого бетонным раствором фундамента необходимо уложить арматурные прутки, они примут основной вес стен из кирпича.

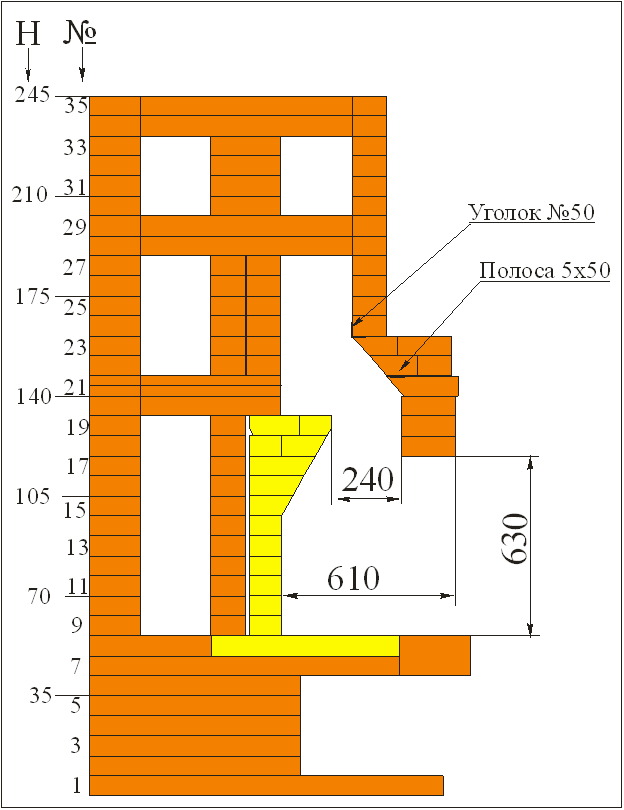

Порядовка выкладки кирпича приведена на схеме. Для возведения жаровни барбекю используется полуторный пустотелый кирпич, на купленной готовой смеси для печных работ. Кроме керамики, потребуется примерно еще сорок штук шамотного кирпича ША8 и смесь для кладки огнеупора. Чтобы добиться максимально равномерной усадки, потребуется дополнительно контролировать толщину шва кладочного раствора, он должен быть в пределах от 8 до 10 мм.

Для выкладки шестого и одиннадцатого рядов потребуется уложить отрезок металла из стального уголка с полкой 45-50 мм. Наиболее ответственным этапом будет выкладка задней стенки, свода и «горячего блока», где, собственно, и горит загруженный древесный уголь. Между наружными стенками из керамики и внутренней топочной камерой необходимо сделать тепловой зазор, обеспечивающий нормальное расширение шамота.

После укладки свода делается пирамидальный переход от стенок камеры к трубе, конструкция выкладывается в виде пирамиды в шесть рядов полуторного красного кирпича с отступом каждого ряда в 4 см.

В условиях плотной застройки, когда печь ставится во дворе дома, с верхнего ряда кладки потребуется добавить трубу из чугуна примерно метровой высоты. Если печь барбекю стоит на открытом пространстве, и ветерок хорошо разгоняет тягу, от чугунной «добавки» можно отказаться.

Проект печи-барбекю для себя и гостей

При выборе конструкции и дизайна будущей жаровни барбекю можно сделать основной упор на эффектном внешнем виде постройки. Это особенно приятно, если печь используется очень часто и служит предметом зависти гостей.

Самые простые конструкции барбекю функционально мало чем отличаются от приведенного выше варианта. Можно отказаться от привычной кладки из кирпича и оштукатурить стены с окраской теплостойкой краской. Черный цвет металла жаровни будет хорошо гармонировать с белым корпусом барбекю.

Более сложным, но не менее изящным выглядит дизайн печи барбекю, отделанной облицовочным камнем и кирпичом. Чтобы придать постройке завершенный вид, переднюю стенку печи можно выложить в виде изогнутого профиля.

Использование облицовочного кирпича дает возможность сделать привлекательным печь даже самой заурядной конструкции.

Еще один вариант отделки – облицовка природным камнем-пластушкой. Получается очень стильно, а главное – намного дешевле дорогого клинкерного или цветного кирпича.

Заключение

Для первого опыта возведения жаровни барбекю лучше всего работать с мастером- профессионалом. Самостоятельное возведение стен несложно, но вы наверняка не увидите и не поймете своих ошибок, пока не пройдет несколько месяцев, и «вылезут» первые огрехи. Опыт постройки барбекю своими руками, но под чутким руководством специалиста позволит освоить азы и в дальнейшем сэкономить значительно больше, чем пришлось потратить на работу мастера.

Строительство туалета на даче своими руками
Баня из клееного бруса своими руками
Детский деревянный домик своими руками
Строим погреб своими руками

для дачи с крышей своими руками, чертежи с размерами

Кирпичный мангал с казаном значительно расширяет возможности повара при приготовлении пищи на природе. Печь состоит из двух частей, каждая из которых функционирует автономно. Пищу запекают на открытом огне, а тушат в емкости за счет равномерного прогрева по всей ее площади. Если потратить немного времени, сил и построить мангал казан из кирпича своими руками, то можно сэкономить на покупке фабричных изделий или услуг наемных мастеров. Изготовление печной конструкции имеет свои особенности и нюансы, которые необходимо учитывать при планировании и сборке.

Содержание

Купить готовый или построить самому
Как совместить мангал и казан
Схема, чертеж, проект
Технические требования
Инструменты и материалы
Купить готовые или построить

самостоятельно

Мангал из кирпича имеет достаточно сложное устройство, поэтому пойти в магазин и приобрести товар фабричного производства — простое на первый взгляд решение, но не стоит принимать его в спешке.

Изготовление уличной печи с мангалом и казаном своими руками на даче дает владельцам недвижимости следующие преимущества:

экономия средств, так как большая часть стоимости магазинного очага складывается из затрат на его производство и продвижение на рынке;
индивидуальный дизайн, привлекательный внешний вид, оригинальность;
возможность придать изделию любой размер, конфигурацию и декор;
повышенная прочность за счет использования стойких и прочных материалов.

Вы можете привлечь семью и друзей к изготовлению кирпичного шашлыка с казаном. Это интересно, помогает укрепить старые и создать новые теплые отношения между людьми.

Как совместить мангал и казан

Как правило, в первую очередь на участке появляется мангал, а затем его владельцам приходит в голову идея установки печи, тандыра, камина, и т.д. В результате территория используется непродуктивно, готовить не очень удобно. Гораздо эффективнее сразу сделать мангал из кирпича с казаном, дополнив комплекс удобными и практичными опциями.

Вариантов изготовления мангалов из кирпича с печкой для казана множество, от простейших однокамерных конструкций до роскошных модульных комплексов.

Возможны следующие варианты совмещения открытого мангала и закрытой топки:

Трансформеры. Представляют собой модифицированный мангал, оборудованный противопожарной дверцей. Верх может быть открыт для шампуров или закрыт крышкой. Во втором случае это железная пластина с кольцами. В собранном виде используется для жарки и сушки, а когда кольца сняты, казан погружается в отверстие.
Объединенные конструкции. Имеют две топки, объединенные общим стальным корпусом. Один открытый ростер используется для запекания и копчения, а второй, закрытый, используется для варки, жарки и тушения.
Комплексы кирпичные. Их можно установить на участке, на террасе или в беседке. Они имеют несколько очагов, каждый из которых имеет свою спецификацию – печь, плита, коптильня, открытый мангал. Все печи расположены в общем здании, оборудованном дымоходом. При расположении конструкции в закрытом помещении принимается решение об установке нижнего лежака, который можно использовать и как сиденье для отдыхающих.

Выбор подходящего варианта определяется финансовыми возможностями владельцев, особенностями участка, наличием навыков работы с материалами и инструментами.

Хорошо сложенный самодельный очаг может прослужить несколько десятков лет без поломок и ремонта.

Схема, чертеж, проект

Кирпичные мангалы для дачи с крышей и печкой под казан — самый практичный выбор у владельцев дачных участков. Успех строительства во многом определяется правильным подходом к этапу планирования. Начинается с составления эскиза. На рисунке описаны особенности строения: конфигурация, декор, расположение конструктивных частей.

После выбора оптимального варианта составляется чертеж, на котором указывается следующая информация:

размеры — ширина, высота, глубина;
форма корпуса;
заказ;
печи;
двери;
дровосек;
варочная панель;
отверстие для казана;
арки;
дымоход;
навес;
фундамент;
отмостка;
гусеницы;
сопутствующие опции — столы, полки, мебель, умывальник.

Грамотная и продуманная документация позволит определиться с местом, органично вписать конструкцию в ландшафт двора, подобрать и рассчитать количество необходимых материалов.

При выборе места для строительства очага нужно ориентироваться не только на эстетические, но и на юридические и технические аспекты. Территория мангального комплекса не должна располагаться вблизи колодца, забора, хозяйственных построек, высоких деревьев и горючих предметов. Следует учитывать удобные подходы и защиту от непогоды. Не стоит размещать кирпичный мангал с казаном в низине, где он будет постоянно нагреваться талыми и ливневыми водами.

Технические требования

Горн является потенциально пожароопасным объектом и возводится на десятки лет. Исходя из этого, к нему предъявляются следующие требования:

прочность;
устойчивость;
долговечность;
Пожарная безопасность;
морозостойкость F 50-100;
теплопроводность 0,50–0,75 Вт/(мК;
пустотность 8-12%;
влагопоглощение 8-12%.

Для топки следует выбирать кирпич, рассчитанный на температуру не ниже +1750° С.

Инструменты и материалы

Чтобы сложить кирпичную печь самостоятельно, вам потребуются следующие инструменты:

лопата;
уровень;
ножницы;
рулетка;
трамбовка;
болгарский;
ножовка по металлу;
сварка;
Мастер в норме;
затирка для швов;
Миксер строительный.

Список материалов:

песок;
глина;
геотекстиль;
доски;
арматура;
решетки;
дверцы топок и зольников;
угол;
листовой металл.

При строительстве печи-барбекю с казаном своими руками заказ делается с указанием конкретного вида кирпича. Для топки используется огнеупорный шамот, а для корпуса и дымохода – красный кирпич.

Этапы строительства

Лучше работать в теплое время года, после полного высыхания земли. Для защиты материала и места работы от атмосферных осадков следует возводить временный или постоянный навес.

Пошаговая инструкция по строительству печного комплекса:

Возведение фундамента. Его следует делать на 10 см шире корпуса мангала и на 5 см выше над землей. Сначала выкапывается яма глубиной до 50 см, ее дно утрамбовывается и закрывается геотекстилем. Затем насыпают подушку из песка и щебня, укладывают гидроизоляцию, арматуру, заливают бетоном. Плите нужно 7-10 дней, чтобы набраться прочности.
Приготовление раствора для кладки. Смесь замешивают из овражного песка и глины в пропорции 7:3. Готовый состав должен быть в меру вязким, но не разваливающимся на куски. Для нижних рядов и наружного отделочного слоя в раствор добавляют 1 кг цемента на ведро смеси. Перед началом работы глину замачивают и оставляют для набухания на 15 дней при ежедневном перемешивании. Только по истечении этого срока его можно смешивать с песком. Чтобы ускорить процесс, можно купить готовую смесь в магазине.
Установка основания. Он сделан из прочного основания из трех ярусов кирпича. Предварительно укладывается гидроизоляция и слой раствора 10-15 мм. Затем на этом основании крепится дверца зольника. Каркас крепится нихромовой проволокой. Щели заделывают смоченным в растворе асбестовым шнуром.
Над зольником заделываются уголки и на них укладывается решетка. Над ней из шамотных блоков выводят топку. В верхней части устанавливают плиту с кольцами, а в задней стенке оставляют зазор для вывода дыма.
Стены выложены в соответствии со схемой ордера, которую мастер изготовил сам или использовал один из готовых вариантов. Если делается мангал для тандыра, используется внутренний шаблон из картона или внешний из деревянной бочки.
Дымоход выполнен приставным, чтобы не перегружать конструкцию и не смещать центр тяжести. Сначала стенки трубы делают ровными, а после поднятия на 200 см сужают на полкамня. Общая высота должна быть не менее 400 см. Для уменьшения веса конструкции можно использовать сэндвич-трубу с отстойником для сбора конденсата и сажи.

Завершающий этап – декоративная отделка печи. Для этого используется кафельная плитка, натуральный или искусственный камень, штукатурка или краска.
