Лестницы металлические на второй этаж в частном: Металлическая лестница в дом на второй этаж своими руками. Пошаговая инструкция и видео урок

Металлическая лестница на второй этаж своими руками. Выбираем тип лестницы и делаем проект.

Металлическая лестница на второй этаж своими руками — это отличный способ сэкономить на строительстве такого элемента. Как правило, лестницы делают под заказ, но вы можете потратить гораздо меньшую сумму на подобный проект, если реализуете его самостоятельно. К тому же металл, в отличие от, например, дерева, позволяет не ограничивать себя в дизайнерской фантазии в плане формы лестницы. Итак, перейдём к инструкции по строительству и выделим важные моменты.

Выбираем тип лестницы и делаем проект

Содержание

Основные требования

Металлическая лестница на второй этаж должна соответствовать строительным нормам и правилам, которые установлены для определённых типов строения. Стандарты для своего случая вы можете посмотреть в соответствующих документах СНиП, а мы приведём вам просто общие требования по таким нормам.

Ширину лестницы планируйте не менее 1 метра, а угол лестничного марша устанавливайте от 30 до 45 градусов — это оптимальный вариант для хождения. Высота ступеней должна быть примерно 160 см, а расстояние между стойками ограды — 150 мм. Боковую нагрузку на лестницу необходимо выдержать в показателе не менее 100 кг.

Основные требования

Мы приводим общие требования, но в вашем случае они могут быть другими, тем более, что многое зависит от размера и формы конструкции. Теперь перейдём к непосредственным работам.

Выбираем тип лестницы и делаем проект

Своими руками довольно легко можно сделать лестницу на косоурах, больцах или винтовую. Следует отметить, что третий вариант считается самым сложным в реализации, поскольку требует высокоточных расчётов. Лестница на больцах крепится непосредственно к стене и может не подойти для некоторых типов домов, тем более что она требует серьёзных работ именно со стеной. Мы остановимся на первом варианте — лестнице на косоурах, что считается довольно универсальным типом конструкции и подойдёт для любых типов строений. На фото вы видите один из примеров таких лестниц.

Также виды лестницы можно делить по форме конструкции. Если вы не имеете существенного опыта в подобных работах, советуем остановиться на прямой одномаршевой — это самый простой вариант.

После выбора типа лестницы обязательно сделайте чертёж. Очень удобным будет использование специальных компьютерных программ (их достаточно много), где по заданным параметрам вы будете видеть все необходимые размеры деталей.

Выбираем тип лестницы и делаем проект

Из материала нам понадобится два косоура, которые представляют собой стальные балки заданной длины, кобылки — узлы для крепления ступеней, сами ступени и материал для перил. Разработав проект вы будете сами видеть необходимо количество строительного материала — мы не можем дать универсального совета, поскольку каждый вариант индивидуален. Толщину и тип материала тоже следует выбирать под каждый отдельный случай.

Изготовление

Железная лестница на второй этаж своими руками, фото изготовления и монтажа которой мы представим в пошаговом варианте, изготавливается сварным способом, поэтому приготовьте соответствующее оборудование и пригласите сварщика, если не умеете варить металл самостоятельно.

Итак, приступаем. В первую очередь займёмся изготовлением кобылок для крепления ступеней. Для этого нам понадобятся стальные уголки, которые необходимо нарезать в соответствии с количеством ступеней на ваше лестнице — по две кобылки на каждую ступень. Если вы не найдёте столько уголков, можно сварить их самостоятельно, но обращайте внимание, что детали должны быть строго одинаковыми, чтобы не допустить перекосов в будущем. В итоге у вас должен получиться набор Г-образных уголков, длинная сторона которой будет опорой для ступенек, а короткая — приваренной вертикально к косоуру. Дополнительно необходимо изготовить набор поперечных перекладин из уголков соответствующих размеров.

Теперь проводим разметку на одном из наших косоуров и привариваем к ним кобылки как показано на рисунке. Обратите внимание на точность разметки и строго выдержанные углы сварки, чтобы не получить перекосов у ступенек. Сделав разметку и выдержав углы сварки переносим работу на второй косоур и работаем аналогичным способом. Обязательно используйте строительный уровень для проверки результата.

Изготовление

Этот этап работ можно проводить как уже на смонтированных косоурах, так и без их монтажа. Поступайте так, как вам будет удобнее. Если вы делаете небольшую лестницу для интерьера дома, то собирайте её перед установкой, а если вам понадобился довольно внушительный по размерам вариант для установки снаружи — лучше всего монтировать косоуры сразу, чтобы избежать дальнейших сложностей в работе.

Крепление

Металлическая лестница в доме на второй этаж своими руками, фото установки которой мы показываем, желательно крепить к стальным балкам двутаврового сечения — такие мы используем в качестве косоуров. Балки монтируются в стену при помощи мощных креплений, при этом желательно использовать специальные распорки при возможности их установки.

Советуем сделать специальную площадку в нижней части лестницы. Если это предусмотрено вашим проектом, то её можно сделать из сваренных уголков, которые мы использовали для изготовления кобылок. К площадке привариваются ножки которые надёжно вмонтируются в бетонный пол.

Крепление

Теперь устанавливаем косоуры. Сделав необходимые замеры срезаем болгаркой край балки под заданным углом. Каждый косоур должен чётко налагаться углами среза на вертикаль установленной опорной балки. Проводим сварочные работы.

Ступеньки

Ступеньки лучше приваривать на этом этапе, поскольку если сделать это сразу, конструкция будет очень тяжёлой и её будет неудобно крепить с стойкам. В первую очередь привариваем к кобылкам поперечные стальные рейки, которые будут удерживать ступеньку. Кстати, в некоторых вариантах конструкции лестницы этот этап можно пропустить и приваривать стальную ступеньку непосредственно к кобылкам.

Ступеньки

Если на железную лестницу вы хотите установить деревянные ступеньки, то сразу предусмотрите в конструкции отверстия для винтового соединения. Ступеньки из дерева необходимо устанавливать на самом последнем этапе работы, чтобы древесина не получила повреждений во время монтажа.

Внимательно следите за точностью сварки и соблюдением уровня. В настоящий момент вся ваша конструкция должна быть идеально жёсткой, поэтому горизонталь ступенек выверяйте с особенной тщательностью.

В настоящий момент вся ваша конструкция должна быть идеально жёсткой, поэтому горизонталь ступенек выверяйте с особенной тщательностью

Если лестница устанавливается вплотную к стене, а так делают в подавляющем большинстве случаев, обратите внимание на расстояние ступеней от стены. Учитывайте тот факт, что вы будете выполнять отделку стен, например, клеить обои. При этом старайтесь оставлять минимальный зазор.

Перила

Стойки (балясины) для ограды крепите с шагом 120 — 150 мм. В большинстве случаев для этого используются трубки. Верхние концы трубок спиливаются под определенным углом, чтобы перила точно и ровно ложились на опоры. Рекомендуется дополнить ограду дополнительными креплениями из тонких трубок, которые привариваются к стокам параллельно перилам.

При желании вы можете приварить к ограде специальный декор в виде витиеватых сплетений из стальных прутов. Разумеется, такие варианты необходимо заказывать отдельно, поскольку самостоятельно их сделать очень сложно.

Перила

Обратите внимание на прочность ограды. Конструкция не должна шататься и ни в коем случае не должна иметь острых, выступающих углов. Лучше сделать больше балясин, поддерживающих прочность ограды, чем в будущем столкнуться с расшатыванием отдельных её элементов.

Перила под стену можно не ставить — на безопасность это не влияет, тем более что вы будете сильно стеснены в пространстве. Хотя, некоторые модели лестниц могут потребовать и таких перил, поэтому следует ориентироваться на каждый отдельный случай.

Отделочные работы

Первичные отделочные работы заключаются в тщательном шлифовании поверхности лестницы. Тщательно обработайте все сварочные швы и избавьтесь от малейших заусениц и зазубрин. После этого наносим на поверхность металла специальную грунтовку и дождавшись её высыхания можно переходить к покраске.

В качестве дополнительно отделки можно использовать разнообразные варианты декора. Очень хорошо будут смотреться деревянные вставки. При необходимости, такой вариант лестницы можно в любой момент перекрасить или изменить дизайн декора, что выгодно отличает металлические конструкции от, например, полностью деревянных.

При необходимости, такой вариант лестницы можно в любой момент перекрасить или изменить дизайн декора, что выгодно отличает металлические конструкции от, например, полностью деревянных

Уход за лестницей

Такая конструкция не требует особого ухода. Просто регулярно проверяйте её на наличие повреждений или сколов краски, чтобы предупредить появление ржавчины. Если вы использовали надёжный каркас и правильно его установили, лестница прослужит вам очень долго без необходимости проведения капитального ремонта.

Если лестница установлена на улице, где у вас находится подъём на второй этаж дома, тогда необходимо быть более внимательным. Регулярно осматривайте конструкцию на предмет изменения геометрии, поскольку резкие перепады температур могу вредно влиять на металлическую основу. Не забывайте и о краске — нужно следить, чтобы не возникало даже малейших повреждений покрытия.

Теперь вы знаете как собрать и установить металлическую лестницу своими руками. Надеемся, что материал был вам полезен и вы легко сможете воплотить в жизнь свои задумки по оформлению интерьера дома.

Вам понравится

Металлическая лестница на второй этаж в частном доме своими руками

Лестницы на второй этаж, изготовленные из металла, получаются прочными, долговечными, но одновременно легкими, ажурными и хорошо вписываются в интерьер дома. Они могут иметь любые цветовые решения, размеры площадки, ступенек, существует большое разнообразие форм, конструкций, что в сочетании с различными материалами помогает реализовывать всевозможные дизайнерские задачи.

На металл приходятся основные нагрузки, но его высокие эксплуатационные характеристики позволяют успешно выдерживать внешние воздействия, с ним легко работать, поэтому лестница может быть полностью изготовлена своими руками. Занимая меньшую площадь, она разделяет пространство между помещениями на первом этаже и на верхнем уровне.

1

Выбор оптимального варианта

Независимо от сложности изготовления и типа выбранного изделия, работа начинается с определения места расположения будущей конструкции, после чего составляют чертежи и производят расчет расходных строительных материалов, подготавливают инструмент. На этом этапе также не помешает ознакомиться с нормами СНиП, которым должны соответствовать лестничные марши.

Основными являются следующие требования:

  • Рекомендуемая ширина для лестницы в доме составляет 900 см.
  • Высота ступенек 16–21 см.
  • Глубина 27 см, что соответствует размеру ноги среднестатистического мужчины.
  • Удобный уклон марша 30–40°. При меньших значениях конструкция займет много места, при больших по ней придется уже не идти, а взбираться.
  • Перила должны выдерживать боковые усилия в 100 кг.
  • Расстояние между ними 15 см. При наличии в семье маленьких детей его рекомендуется уменьшить до 12 см.

Наибольшее распространение получили следующие типы лестниц. Самый популярный вариант – на двух косоурах, несущих балках, на которые устанавливают ступеньки.

На одном косоуре. Вся нагрузка приходится на центральную металлическую балку, выполненную из мощного двутаврового профиля, швеллера, на которые крепят остальные элементы. Ступени располагаются посередине. Такие лестницы прочные и занимают мало места, при этом выглядят воздушными.

На тетивах, специальных опорах, расположенных сбоку от ступеней.

На больцах, анкерных болтах, которыми ступени крепятся на стену.

Винтовая лестничная конструкция. Это наиболее интересный, но одновременно сложный в исполнении вариант. В качестве несущего элемента выступает центральная опора в виде столба.

При отсутствии опыта изготовления железных конструкций для первого раза следует выбрать и сделать простую одномаршевую лестницу. Если пролет насчитывает больше десяти ступеней, имеет смысл предусмотреть промежуточную площадку или поворот.

Приступая к работе, потребуется подготовить следующий инструмент:

  • сварочный аппарат с маской и рукавицами;
  • болгарку с дисками по металлу для зачистки поверхностей;
  • дрель с набором сверл;
  • устойчивый железный стол;
  • тиски, струбцины;
  • рулетку, угольник, карандаш.

А также такие материалы, как:

  • металлический профиль, уголки;
  • дерево для отделки ступеней;
  • уайт-спирит, грунтовку, краску.

2

Прямые металлические лестницы

Самый простой в изготовлении – прямой лестничный марш (на косоурах). Косоур – наклонная балка, служащая основой для крепления остальных элементов. На начальном этапе, чтобы исключить возможные ошибки, следует подготовить чертежи и освоить сварочный аппарат инверторного типа, который более удобен в обращении.

Металлический каркас собирается следующим образом:

  • Швеллер, составляющий основу будущего марша, устанавливают на ребро.
  • Из арматуры, уголка нарезают кобылки, опоры под ступеньки, к ним приваривают кронштейны.
  • Используя заранее нанесенную разметку, с помощью сварки их крепят к швеллеру, но перед этим приложив два профиля друг к другу, проверяют соответствие отметок. Они должны совпадать.
  • Устанавливают стойки ограждения – перила. Если необходимо, то для увеличения их жесткости монтируют дополнительные опоры.
  • Из уголка нарезают перемычки, с помощью которых два швеллера соединяют между собой.
  • После сборки всех элементов лестничный марш устанавливают на место.
  • В завершении стыки зачищают и покрывают грунтовкой.

На этом сварная железная конструкция готова и можно изготавливать ступени. Для этих целей подойдет рифленый или обычный листовой прокат, но если лестница располагается внутри дома, то лучше обратить внимание на такие отделочные материалы, как дерево, искусственный, натуральный камень.

Подготовив деревянные планки (размеры заготовок подбирают произвольно, исходя из имеющегося расстояния между балками), их фиксируют при помощи саморезов или используют болтовые соединения. В последнем случае для облегчения процесса на дереве и швеллере наносят необходимую разметку и подготавливают соответствующие отверстия.

3

Особенности монтажных работ

Наибольшее распространение получили марши с одним центральным косоуром и с двумя боковыми. Обычно в качестве основного опорного элемента выступает швеллер или профильная труба. К установке конструкции предлагают следующие требования.

Балки должны быть надежно и устойчиво закреплены. Это касается точности подгонки их края к полу, перекрытию верхнего этажа. Чтобы снизить вероятность образования перекосов, в местах прилегания устанавливают специальные пяты из металла и, зафиксировав их анкерными болтами, после приваривают балки.

Каркас под ступеньки в виде прямоугольной площадки изготавливают из уголка. Учитывая особенности материала дальнейшей отделки, угол сваривают полками вниз и вовнутрь. Этот вариант приемлем для приступок из дерева, металлического рифленого листа, но под бетонирование, керамическую плитку, керамогранит его собирают профилем вверх и внутрь. Количество заготовок должно соответствовать числу ступеней.

Несколько сложнее процесс создания кобылок – опор, выгнутых в виде буквы «Г», поскольку все детали необходимо приварить к балкам абсолютно симметрично, потом каждую из них дополнительно укрепить косынками и соединить поперечной перекладиной. Это приводит к увеличению количества сварных швов и повышает сложность ведения работ.

Длину подбирают произвольно, стараясь, чтобы уклон центрального косоура находился в пределах 30–45°.

Лучший результат получают, если изготовление лестницы задумано еще в процессе проектирования частного дома. Тогда на стадии установки марша проблем не возникает.

4

Винтовая конструкция для небольших помещений

Когда частный дом имеет ограниченную площадь, или металлический лестничный марш не вписывается в интерьер комнаты, многие владельцы обращают внимание на винтовые конструкции. Поскольку они занимают меньше места и их можно собирать, используя косоуры, тетивы, больца. Последний вариант крепления на больца особенно популярен, если все работы приходится выполнять своими руками, поскольку сварка не нужна. Тогда достаточно закрепить центральный столб и уже к нему – ступеньки.

Чтобы лестница получилась удобной, кроме основных размеров (ширины, высоты, глубины ступеней), необходимо учитывать диаметр. Для его определения длину ступеньки умножают на два и прибавляют d опорного столба.

Количество же можно определить, исходя из требований СНиП, согласно которым высота проступка не должна выходить за пределы в 15 – 20 см. А ширина в самом узком месте составляет минимум 10 см, в широком – 27 см, но лучший показатель – в пределах 30 см.

Приступая к изготовлению винтовой лестницы, работы выполняют в следующем порядке:

  • Монтаж центрального столба. Эту операцию следует проводить еще на стадии строительства, поскольку нижний конец можно спокойно забетонировать на рекомендуемую глубину в 40 см, а верхний зафиксировать на потолок дюбелями. В готовом помещении по краям столба приваривают основание в виде опорных плит и только потом их пристреливают крепежами.
  • Установка ступеней. Их лучше сделать из стали и впоследствии облагородить деревом, камнем, покрасить.
  • Монтаж дополнительной поддерживающей опоры в виде отдельного столба или крепления на стене. Главное, чтобы одна из несущих ступеней опиралась на него.
  • Придание дополнительной жесткости. Для этого все ступеньки обвязывают между собой при помощи перемычек.
  • Установка ограждения – перил. Их наличие является непременным условием, если высота лестницы составляет или превышает два этажа, а ширина ступенек – менее 90 см. Перила крепят к приваренным дополнительно опорным стойкам.
  • Декорирование. Отделку осуществляют камнем, деревом, художественной ковкой, или просто покрасив в нужный цвет.

5

Советы по установке винтовой лестницы

При возведении межэтажной конструкции необходимо учитывать любые нюансы, что в дальнейшем позволит не совершить ошибок и облегчит ее обслуживание.

  • Ступени у стены устанавливают с небольшим зазором, чтобы между ними проходил лист обоев.
  • Перила приваривают сбоку, что позволит сохранить ширину пролета.
  • Сварочные стыки для удаления с их поверхности мелких зазубрин и заусениц обязательно шлифуют и только потом изделие грунтуют, окрашивают.
  • Монтаж ступеней из дерева осуществляют после полного высыхания краски.
  • Качественные сварочные работы – залог длительной, успешной эксплуатации, поэтому, если нет опыта или возможности надежно сварить между собой все элементы, лучше сразу обратиться к профессиональным рабочим.
  • Лестница должна быть безопасной и удобной.

Независимо от выбранной конструкции и использования отделочных материалов, для изготовления металлической лестницы расходников требуется намного меньше, чем в остальных случаях. Готовое изделие получается легким и хорошо дополняет собой интерьер любого частного дома.

Как соорудить Металлическую лестницу на второй этаж своими руками в частном доме: Инструкция +Фото и Видео

Лестница на второй этажНекоторые люди не хотят строить одноэтажный дом и строят многоэтажный, а передвигаться по дому без лестниц будет невозможно. Лестницы бывают разных форм и изготовленные из разных материалов. Лестницы, которые находятся между этажами, делают деревянными, металлическими и бетонными.

Металлическая лестница на второй этаж своими руками

Лестница в частном домеВ статье мы расскажем о лестнице из металла, которая будет расположена между этажами. Но свойства, которые имеет металл, дают возможность изготовления лестниц любых конструкций и при этом крепких, нетяжеловесных, красивых, даже воздушных лестниц.

Сооружение простой лестницы на другой этаж с одним маршем дело не сложное, при наличии некоторых навыков. А вот лестницу с несколькими маршами, изготовить сложнее, но можно же всему научиться, было бы желание.

Лестницы бывают деревянные, металлические или бетонные .

Чертеж и проект лестницы на второй этаж в частном домеПроект и расчёты для лестниц находящихся между этажами из любых материалов, ни чем не отличаются.

Для них существуют обычные требования:

  • В частном доме самая небольшая ширина лестницы составляет 900 сантиметров.
  • Нормальная высота ступенек является 160 — 180 миллиметров.
  • Минимально допустимая глубина ступеней составляет 270 миллиметров.
  • Перила на лестнице боковой напор должны выдерживать примерно в сто килограмм.
  • Расстояние между стойками перил должно составлять 150 миллиметров и, если в семье дети необходимо сделать это расстояние в 120 миллиметров.
  • Лестницы изготавливают кованными и сварными.

Лестницы  существуют следующих типов:

  • Лестница на металлическом косоуреНа косоурах. На одном косоуре, то есть на двутавре или швеллере. Они играют роль опоры, их размещают посередине конструкции и прикрепляют ступени. Данные лестницы выглядят воздушными, лёгкими, но нагрузку выдерживают с достоинством.
  • На тетиве.
  • На больцах.
  • Винтовые.

Существуют лестницы:

  • одномаршевые и двухпролётные;
  • прямые и с поворотом.Разновидности лестниц

 Если вы не обладаете особыми навыками по возведению лестниц, то начните с простого варианта, то есть с одномаршевой конструкции.

Необходимые расчёты

Расчет параметров лестницы из металла вс пециальной 3D программеВ организациях, которые занимаются разработкой проектов, используют специальные компьютерные программы, при помощи этих программ проектируют 3D модели конструкций. В 3D модели, очень легко изменить параметры разных деталей.

После утверждения финишного варианта, компьютерная программа подготавливает спецификацию и чертежи лестницы из металла.

Ручной расчет параметров лестниці из металла на второй этажНо в нашем случае, расчёты придётся делать без помощи компьютерной программы. Мы рассмотрим простой вариант прямой одномаршевой конструкции.

Основные требования к глубине и высоте ступеней уже известны. Необходимо сделать замеры между точками, то есть от начала до конца лестницы от пола первого этажа и высоту между полом первого и второго этажей. Теперь определяем длину лестницы, нужно помнить, что средний угол наклона является от тридцати до сорока пяти градусов.

Чтобы посчитать длину лестницы необходимо вспомнить геометрию, то есть про прямоугольный треугольник. Ведь в прямоугольном треугольнике квадрат гипотенузы равен сумме двух квадратов катетов.

Производим расчёт имеющихся параметров и извлекаем квадратный корень и получаем длину лестницы.

Дальше необходимо рассчитать подходящее количество ступеней.

Необходимые для работы материалы, инструменты

Для сооружения межэтажной металлической лестницы нам чтобы возвести межэтажную металлическую лестницу понадобятся следующие инструменты и материалы.

Инструменты:

  1. Инструменты, необходимые для изготовления металлической лестницысварочный аппарат;
  2. лестница;
  3. болгарка;
  4. маска для сварки, рукавицы и специальные очки;
  5. дрель со свёрлами по металлу;
  6. шлифовальные диски;
  7. устойчивый стол из металла;
  8. тиски;
  9. струбцина;
  10. карандаш;
  11. рулетка и угольник;

Материалы:

  1. Материалы, необходимые при изготовлениии металлической лестницыГрунтовка;
  2. Уайт — спирит;
  3. Краска по металлу
  4. Так же для двух косоуров используют квадратную трубу из профиля.
  5. Для того чтобы сварить опоры ступеней необходимы уголки, усиленные арматурой.
  6. Сами ступени и подступенки делают из четырёхмиллиметровой стали и отделывают деревом.

Проведение работ

Этапы работ:

  • Сваривание опорных уголков для лестницыРезка заготовок;
  • Изготовление кобылок, то есть узлов для присоединения ступеней;
  • Сваривание опорных уголков;
  • Монтаж косоуров;
  • Приваривание ступеней и перил;
  • Шлифовка;
  • Грунтовка и покраска;

Первым делом из уголков изготавливают углы для крепления ступеней, то есть кобылки.

 Нельзя допустить ошибку, чтобы не было различных перекосов и изъянов, которые испортят лестницу.

Прикрепляем к основе косоурыТак же кобылки должны быть одинаковыми и должны находиться точно друг напротив друга. Кобылки изготавливают из уголка, путём вырезания выборки и состыковки уголков между собой.

В итоге получаются Г- образные узлы полками вниз и внутрь. Для нашей конструкции необходимо четырнадцать пар этих узлов и в каждой из пар одна опора будет левой, а вторая правой. Затем кронштейны привариваем чтобы соединить ступени и горизонтальную перекладину между каждой из пар уголков.

Монтаж уголков к металлической лестницеГоризонтальную  перекладину изготавливаем тоже из уголка. Усиливают конструкцию при помощи косынок, их привариваем снизу ступени по направлению к каждому из косоуров.

По ребру квадратной трубы из профиля производим разметку и по разметке привариваем кобылки к ребру косоура, второй косоур приставляют к первому косоуру с кобылками и переносим разметку.

Готовый карукас металлической лестницыДелаем проверку по уровню и затем привариваем косоуры нижним концом к платформе опоры. Если в домах бетонный фундамент, то опорная платформа устанавливается в бетоне. К опорной стойке крепим верхний конец, опорная стойка закреплена к перекрытию между этажами анкерами из стали. Затем ещё раз кобылки необходимо проверить по уровню.

В том случае, если лестница сделана возле стены, то для придания конструкции, жесткости один косоур приваривают к кронштейнам, которые закреплены на стене.

Финишные работы заключаются в приваривании ступеней к кобылкам, так же можно закрепить их болтами, но в этом случае необходимо ступени обшить деревом. Так же ступени можно установить деревянные, на кобылки при помощи винтовых соединений.

Советы по монтажу

 Вроде возведение конструкции межэтажной лестницы не такое уж сложное занятие, но эта работа требует точности, аккуратности и внимательности.

  1. Монтаж перил к металлической лестницеВерхнюю ступень монтируют на небольшом расстоянии от стены, очень важно чтобы между стеной и ступенью был зазор, такой чтобы проходил лист обоев.
  2. Перила всегда приваривают сбоку лестницы, так чтобы не изменить ее ширину.
  3. Все детали в местах сварки шлифуют, то есть все швы, зазубрины и заусенцы, затем металлической щёткой сметают металлические частицы. После этого лестницу из металла грунтуют и окрашивают.
  4. Ступени из дерева монтируют после того как краска окончательно высохнет.
  5. Монтаж деревянных ступеней на металлическую лестницуКачественные сварочные работы — это гарант к долгому сроку эксплуатации лестницы. А антикоррозийное покрытие надолго защитит металл от порчи.
  6. Со временем металлическую лестницу можно будет, отделать разными материалами и за счёт отделки она не будет смотреться громоздкой.
  7. Если вы вдруг не уверены в своих силах, или не умеете производить какие то работы, то лучше всего воспользоваться услугами профессиональных рабочих.
  8. Главным фактором выбора лестницы из металла является экономия средств.
  9. Лестница в первую очередь должна быть удобной, не сильно крутой и не сильно пологой.

как сделать-легкую металлическую лестницу В статье мы рассказали, как сделать металлическую лестницу на второй этаж.

Конечно, из какого материала делать лестницу решать только вам и никому больше, но лестница из металла получается визуально лёгкой, поэтому мы рекомендуем именно эту конструкцию.

Надеемся, что данная информация была вам полезной. Желаем вам удачи, терпения и вдохновения!


Металлические лестницы на второй этаж в частном доме, железная лестница на 2 этаж (из металла), сварная

Металлические конструкции по несущим характеристикам в 2 раза превосходят деревянные, при этом они менее громоздкие. Их ставят на второй этаж и в подсобные помещения, внутри и снаружи дома.

Преимущества:

  • не прогибаются при ходьбе, не вибрируют — по ним спокойно можно заносить тяжелые предметы;
  • не скрипят — нет трения дерева о дерево в местах соединений;
  • можно установить и использовать на этапе черновых строительных работ, а по завершении поставить ограждения и завершить отделку (чего нельзя делать с деревянными лестницами).
Лестницы из металла - 1

Типы металлических лестниц

Цельнометаллические марши в частном доме, в основном, делают вспомогательными — для сообщения с подвалом, чердаком, антресолью, или пожарными — для доступа на этажи с улицы. Межэтажные системы представляют собой металлическое основание, обшитое деревом или другим облицовочным материалами для снижения уровня шума.

Лестницы из металла - 2

Основной элемент металлической лестницы — несущие балки (каркас), на которые ложится нагрузка. Марши делают на косоурах (1 или 2), тетивах, опорных столбах. Каркасы производят из черного металла, нержавейки, инструментальной стали. Способы изготовления:

  1. Сварной. Сварную лестницу на 2 этаж делают из профиля, труб, швеллера, которые соединяют в единую конструкцию методом полуавтоматической электродуговой или ручной сварки. Сварка обеспечивает высокую прочность соединений и стабильность узлов. Такие марши изготавливают на заказ под размеры готового помещения. Недостаток — сложность доставки и монтажа. Сварные конструкции, в основном, делают под обшивку. Чтобы каркас оставался открытым, на нем не должно быть дефектов и видимых швов.
  2. Сборный. Марш монтируют из готовых металлических элементов. Надежные крепления — гарантия устойчивости и безопасности системы, которую собирают на месте установки. Достоинства — ремонтопригодность. Любой элемент или деталь можно снять для ремонта без разборки всей конструкции. Сборные марши производят по стандартным размерам серийных домов, поэтому перед покупкой нужно измерить расстояние между первым и вторым этажом. Широкое распространение получили модульные каркасы, которые собираются по типу конструктора. Модульная сборка последнего поколения по прочности не уступает сварке. На сборку вы потратите всего несколько часов (от 3 до 6), отрегулируете по длине, наклону и углу поворота прямо на месте установки.
Лестницы из металла - 3

В косоурных лестницах (на двойном или одном центральном косоуре) ступени укладываются поверх несущих балок, которые сбоку напоминают гребенку. Тетивы зажимают проступь с обеих сторон, за счет чего увеличивается ширина конструкции. Опорой для радиальных ступеней винтовой системы служат вертикальные столбы. Металлу можно придавать прямые и любые криволинейные формы, поэтому на железном основании делают марши разной конфигурации, исходя из планировки частного дома.

Лестницы из металла - 4

Безопасность и надежность

Лестницы из металла - 5

Удобной считается конструкция, параметры которой отвечают строительным нормам:

  • ширина марша — на 2-й этаж — не меньше 1м, чтобы при спуске и подъеме могли развернуться 2 человека. Оптимальная ширина вспомогательных систем — 0,8 м. Если выход со второго этажа осуществляется только по наружной лестнице, она должна быть не меньше 1,35 м;
  • при высоте подъема 2,5-3 м делают 2 марша, которые разделяют промежуточной или поворотной площадкой (ширина равна ширине лестницы). Если на площадку выходит дверь, ее размер увеличивается на 0,8-1 м;
  • оптимальный уклон для межэтажных подъемов — 45 градусов, для вспомогательных — до 75;
  • глубина проступи — прямой — 22-25 см, забежная в узкой части минимум 10 см, в средней линии — 23-26;
  • высота ограждений — от 90 см. Дизайнерские конструкции могут быть без перил, но в частном доме, где живут старики и дети, этот элемент является обязательным.
Лестницы из металла - 6

На железных конструкциях сварочные швы и места соединений тщательно зачищают и прячут под обшивку. На металлических деталях, контактирующих с руками и ногами, не делают острых углов, чтобы не пораниться при ходьбе.

Лестницы из металла - 7

Варианты отделки

Если элементы из нержавейки, в силу эксплуатационных свойств, не нуждаются в дополнительной отделке, то железную лестницу в частном доме и на улице необходимо защитить от коррозии.

Порошковая краска — полимерное покрытие для защиты и декоративного оформления металла, которое полимеризуется в камере под действием высоких температур (90-250 градусов). ЛКМ увеличивает устойчивость железных поверхностей к царапинам, химикатам, влажности, ультрафиолету. Многообразие цветов, оттенков, фактур позволяет придать металлу вид дерева, камня и других материалов. Отсутствие вредных соединений, минимальное выделение неприятных запахов, однослойное нанесение и быстрое отвердение удобно для внутренних лестниц на 2 этаж и наружных систем. Порошковую краску не нужно обновлять — она держится годами, сохраняя целостность покрытия и цвет.

Лестницы из металла - 8

Хромирование тоже повышает твердость металла, защищает от коррозии, усиливает жаропрочность и износостойкость.

Металлические лестницы на второй этаж, полностью зашитые деревом, неотличимы от цельнодеревянных. Обшивка усиливает жесткость конструкции, повышает звукоизоляцию.

На ступени рекомендуем ставить дерево твердых пород, которое не подвержено истиранию. На уличных маршах на проступи уложите антискользящие накладки, которые защитят от падения.

инструкция по сборке межэтажных винтовых и прямых подъемов (фото и видео)

Металл, как основной материал для изготовления межуровневой лестницы для дома или квартиры, всегда выделяется оптимальной несущей способностью и долговечностью в эксплуатации.

Фото металлической лестницы на одной тетивеФото металлической лестницы на одной тетиве

Межэтажные металлические конструкции

Технологические качества металла позволяют создавать лестницы любого формата, габаритов, при этом, это будут легковесные конструкции, которые смогут отлично вписываться в любой интерьер.

К тому же, простая прямолинейная металлическая лестница на второй этаж своими руками созданная, это достаточно легкий вариант, который собирается при небольших навыках работы со сваркой.

По конструктивным особенностям, металлический лестничный пролет не будет ничем отличаться от аналогов из древесины или бетона, то есть везде используются одинаковые принципы проектирования и расчетов.

В основном это говорит о типовых нормах, принятых в отношении любой лестничной конструкции, а именно:

  • Ширина лестницы не должна быть менее 900 мм. Это относится именно к внутриквартирному варианту, который используется и в частных домах.
  • Наибольший уклон – 1:1,25, причем уклон должен быть постоянным, и не менять показатели на протяжении лестничного марша.
  • Высота ступеней должна быть одинаковой, и соответствовать 15-18 см.
  • Глубина 30-35 см.
Пример рассмотрения требований по СНиПуПример рассмотрения требований по СНиПу

Важно! Лестница, это своеобразная зона риска, поэтому огромное значение приобретает не только наклон, но и ограждение.

  • Ограждения, любые, в том числе и металлические винтовые лестницы на второй этаж должны иметь прочные, чтобы они могли выдерживать боковую нагрузку в 100 кг.
  • Расстояние между вертикальными стойками ограждения не должно превышать 150 мм, или 120, если есть дети.

С точки зрения метода изготовления, металлическая лестничная конструкция может быть кованной и сварной.

Типы проектов

Наиболее подходящие проекты металлических лестничных конструкций, которые можно изготовить и собрать самостоятельно, это:

  • Лестницы на косоурах – железных опорных балках, на которых и монтируется вся лестница.
Сварные лестницы: конструкции и особенностиСварные лестницы: конструкции и особенности
  • На одном косоуре. Двутавр или швеллер располагается посредине и на него крепятся ступени.
Лестница на одном косоуреЛестница на одном косоуре
  • Лестница на больцах. Здесь нет каркаса, а ступени крепятся к стене специальными болтами – больцами.
Лестничная конструкция на больцахЛестничная конструкция на больцах
  • Конструкция на железных тетивах, опорных балках (ступени устанавливаются здесь между тетивами).
  • Винтовой вариант, где несущим элементом выступает опорный центральный столб.
Металлическая винтовая лестница с центральным опорным столбомМеталлическая винтовая лестница с центральным опорным столбом

Важно! В принципе, самостоятельно собрать можно практически все конструкции, кроме винтовой, под которую необходимы сложные расчёты. Да и сама работа по подготовке всех компонентов достаточно сложна.

Работа

Сначала необходимо определиться с габаритами. Выбираются размеры для примера изготовления простой одномаршевой лестничной конструкции, это:

  • Ширина – 900 мм.
  • Уклон 45 градусов.
  • Высота ступени – 15 см.
  • Глубина 30 см.

В зависимости от высоты помещения, высчитывается количество ступеней, к примеру, при высоте помещения в 2800 мм, ступеней может быть 11-12.

Далее потребуется набор определённого инструмента:

  • Сварочный аппарат.
  • Болгарка с отрезными дисками по металлу.
  • Наждачный круг.
  • Струбцины.
  • Дрель и сверла по металлу.

Из материалов, потребуется два швеллера размером 8х10 см, это будут тетивы, листовая сталь, это будут ступени, и уголок, из которого будут изготовлены «кобылки».

Важно! Листы стали рекомендовано приобретать с рельефом, это может быть прессованный решетчатый настил или похожий материал, но главное, что такая структура обладает противоскользящими свойствами.

Сборка и сварка

Дальнейшая инструкция предполагает следующие действия:

  • Сначала изготавливаются кобылки. Здесь необходимо точно все высчитать, на них будут установлены ступени. Кобылки должны быть конгруэнтны друг другу, то есть зеркально отображать друг друга.
  • Кобылки изготавливаются из стального уголка. При этом на части устройства, на которую будет ложиться ступень, нужно будет установить кронштейн для крепления.
  • Швеллер устанавливается на ребро, и размечается.
  • По разметке происходит приваривание кобылок к ребру тетивы.
Одномаршевая лестница: простое решениеОдномаршевая лестница: простое решение

Чтобы конструкция получилась полностью идентичной, второй швеллер можно приставить к первому, и полностью скорректировать разметку с уже приваренными кобылками. Можно еще отметить, что если размеры лестничной конструкции, а точнее ширина, предполагается больше, чем 1,2 метра, то рекомендовано использовать дополнительную третью тетиву.

В рассматриваемом проекте, ширина 0,9 метра, так что идеально подходят две опорные балки.

Конструкция на двух опорных балкахКонструкция на двух опорных балках

Как только готовы все кобылки, можно сварить все части лестницы. Тетивы крепятся в нижней точке на металлическую опорную стойку, которая может быть установлена в бетоне, причем здесь межэтажные металлические лестницы могут привариваться и к кронштейнам в стене, если одна тетива является пристенной.

Вариант такого пристенного крепления дает конструкции дополнительную жёсткость. Верхняя часть тетивы приваривается к стальной опорной стойке, которая прикручена к перекрытию стальными анкерами.

После того, как все собрано остается установить ступени. Здесь можно пойти двумя путями. Либо просто приварить ступеньки к кобылкам, которые выставлены идеально ровно изначально, или воспользоваться методом крепления на болты.

Типы рифлёного металла для ступенейТипы рифлёного металла для ступеней

Вывод

Более сложные конструкции просто потребуют большей внимательности, но основные принципы работы с металлом остаются неизменными. И это огромный плюс железа, а в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Типы рифлёного металла для ступеней

Металлические лестницы своими руками чертежи и расчеты

Как сделать металлическую лестницу по чертежам своими руками

Как сделать металлическую лестницу своими руками? Вот вопрос, которым задаются многие люди, решившие не отдавать строительство своего гнёздышка на откуп работникам-профессионалам, а все сделать самостоятельно. Во-первых, дворцом, построенным своими руками, можно хвастаться до старости. Во-вторых, легенда о предке, который построил дом, наверняка будет передаваться из поколения в поколение!

Единственное, чтобы можно было спокойно спать и не бояться, что лестница не выдержит все возложенные на неё надежды и обязанности, можно только в том случае, если все работы проведены качественно, в частности, большое внимание придётся уделить расчётам, чертежам и подготовке к строительству. Возможно, стиль дома уже выбран, и под него отлично подходит металлическая лестница.

Почему именно она — металлическая лестница?

Итак, приступая к строительству лестницы, стоит учесть, что одним из лучших вариантов будет каркасная лестница. в частности, с каркасом металлическим. Она будет прочной, надёжной и крепкой. Металлические лестницы также бывают разные, можно скрыть каркас под облицовкой, а можно оставить металл как часть декора. Кстати, с точки зрения дизайна металлические лестницы невероятно выгодны, они позволяют фантазии развернуться в полной мере: можно играть с поворотами и углами наклона. Плюс ко всему металл выдержит всё — от веса человека до каких-нибудь тяжёлых резных перил из морёного дуба столетней выдержки.

Какими бывают металлические каркасы?

  • На одном косоуре (опора располагается посередине ступени).
  • На косоурах (ступень крепится на опору).
  • На тетивах (опора сбоку ступени).
  • На больцах (каркаса нет, ступени крепятся на специальные болты к стене).
  • Винтовые (опора — столб в центре конструкции).

Скрыть или открыть?

Если бюджет ограничен. то стоит обратить внимание на скрытые каркасы. Скрытый или закрытый каркас означает, что каркаса видно не будет, он закрыт ступеньками. Дешевизна достигается за счёт внешнего облика: красотой такие каркасы не отличаются, а материал для них — дешёвые швеллеры с уголками. Разумеется, несмотря на цену, этакие конструкции будут надёжны, главное, правильно рассчитать прочность. Впрочем, это важно для любой, даже безумно дорогой лестницы — и об этом мы поговорим чуть позже.

Когда деньги не проблема, можно подумать об открытом каркасе, который после установки ступеней и перил покрывают эмалью — такие каркасы весьма элегантны и изящны, если, конечно, сварные швы выполнены сварщиком-«ювелиром» с многолетним стажем. В целом это хороший вариант, когда нужна лёгкость и воздушность в стиле дома.

Делаем металлическую лестницу своими руками

Если вы чувствуете в себе потенциал сварщика, или даже обладаете навыком сварки на элементарном уровне — сделать сварную лестницу труда не составит!

Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду. Рецепт следующий:

  1. Свариваем раму из швеллеров;
  2. На боковые грани навариваем уголки;
  3. Укладываем ступени:
    • Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
    • Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
    • Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
  4. Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Считаем и чертим

Есть ещё много разных вариантов строительства своей металлической лестницы, но мы остановились на самом простом из них, свой идеальный вариант из металла вы можете выдумать самостоятельно.

Дальше переходим к самому важному: расчётам и чертежам. Важны они потому, что обеспечивают безопасность эксплуатации. Никому не хочется навернуться с лестницы, в которую были вложены деньги, время и душа.

Требования к лестницам из любых материалов

  • Минимальная ширина — не менее 900 мм.
  • Постоянный уклон лестничного марша.
  • Мощное ограждение, которое справится с нагрузкой в 100 кг.
  • Глубина ступеней от 270 мм.
  • Высота ступени около 170 мм +- 10мм.

Для расчёта рекомендуется воспользоваться специальной компьютерной программой, в которой можно создать 3D модель и легко менять любые параметры и элементы, и, следовательно, создать практически лестницу мечты. К тому же компьютер сразу же подготовит и все необходимые чертежи и расчёты.

Но если с техникой дружить не хочется, можно справиться с помощью своих собственных головы и рук. Расчёт сделаем на примере той же самой лестницы, прямой одномаршевой.

  1. Замеры. Нужно узнать расстояние между началом и концом лестницы на уровне пола первого этажа (a). Также нужна высота между полом первого и второго этажей (b). Оптимальный угол наклона — 30−45°.
  2. Длину лестницы высчитываем как гипотенузу прямоугольного треугольника, квадрат которой равен сумме квадратов катетов, а из длины станут известны после замеров.
  3. Подбор количества ступеней, исходя из разрешённых размеров. Затем, определив количество, измеряем глубину и свес (часть ступени, которая свисает над предыдущей).
  4. Размеры получены, далее рассчитываем необходимое количество материалов и отправляемся на строительный рынок!

На первый взгляд, кажется, что ничего сложного в строительстве лестницы нет — на самом же деле нужно быть очень внимательным и аккуратным, чтобы провести сварочные работы по-настоящему качественно, ведь это гарантия длительной эксплуатации.

Металлический каркас весьма нетребователен, а когда основные строительные работы будут закончены, его можно декорировать разными материалами: дерево, плитка, нержавеющая сталь. Таким образом, лестница будет выглядеть весьма презентабельно.

Главный аргумент в пользу лестниц из металла, сделанных своими руками, это все же экономичность строительства. А вырученные такими образом деньги можно будет направить на другие работы, например, ремонт и дизайн помещения.

Барсуков Виктор Иванович

Проектирование металлической лестницы на второй этаж: расчет и чертежи

Для того чтобы грамотно спроектировать чертежи металлической лестницы на второй этаж своими руками, необходимо рассчитать целый перечень показателей и учесть даже такие нюансы, как тип используемого материала. От того, насколько верно будет выполнена работа, зависит прочность и надежность конструкции.

Особенности металлических конструкций

В первую очередь необходимо рассмотреть такой вопрос, как особенности металлических лестниц в целом. Для этого обратите внимание на принципы соединения основных деталей.

Особенности того или иного проекта должны отображать чертежи металлической лестницы, рассмотрим, как сделать их своими руками. Прежде всего, необходимо рассчитать следующие показатели:

  • высота и ширина ступени;
  • уклон;
  • размещение ступеней относительно друг друга.

Расчет производят по тому же принципу, что и для любой другой лестницы. Если вы готовите чертежи своими руками, обратите внимание на то, что нужно правильно распределить нагрузку и места дополнительных соединений, чтобы подъем на второй этаж был безопасным. Следует упомянуть также плюсы подобных изделий.

Преимущества металлических лестниц:

  • прочность;
  • разнообразие форм и их сочетаний;
  • возможность комбинирования с другими материалами;
  • долговечность;
  • небольшие затраты на монтаж каркаса.

Прочность и долговечность — основные преимущества металлических лестниц

Конструкция будет обладать всеми преимуществами только в том случае, если вы не допустите ошибок при составлении проекта.

Необходимые детали и материалы

Для того чтобы создать действительно прочную лестницу, важно использовать только подходящие материалы. Независимо от типа разработанного своими руками проекта, часть деталей каркаса будет соединена между собой сварочным швом. Это условие касается даже готовых модульных изделий. В связи с этим сплав должен хорошо поддаваться подобной обработке, а также выдерживать большую нагрузку на растяжение. Именно поэтому не рекомендуется использовать для обустройства косоуров шпалы. Лучше всего взять профильные уголки, трубы или швеллеры.

Выполняя расчет для металлической лестницы, обратите внимание на распределение нагрузки. Для этого нужно рассчитать массу всех ступеней с учетом их количества и площади. Для определения расчетной нагрузки результат умножают на коэффициент, характеризующий надежность, то есть на 1,1. Для того чтобы чертежи указывали на максимальную нагрузку при переносе предметов на второй этаж, нужно еще раз умножить результат на другой коэффициент — 1,4. Итоговое число покажет, какую максимальную нагрузку могут оказывать перемещающиеся по ступеням люди без ущерба для конструкции. Места, на которые оказывается наибольшее давление, нужно дополнительно укрепить болтами, даже если вы уверены в прочности сварочного шва.

Для обустройства ступеней и перил можно скомбинировать металл с деревом. Для уличных моделей можно сделать ступеньки из листовой перфорированной стали или прутьев арматуры.

Комбинированные модели метала с деревом часто используются в загородных домах

Варианты конфигурации

При проектировании металлических лестниц следует учитывать особенности каждого типа конструкции. Чаще всего выбор осуществляется из таких вариантов:

  • Прямой марш. Ступени одинакового размера располагаются последовательно по прямой линии, опираясь на косоур.
  • Забежные лестницы. Марш имеет поворотную часть, на которую устанавливаются забежные ступени или площадки.
  • Винтовая. Основа каркаса — ось, к которой крепятся забежные ступени под определенным градусом с комфортным шагом для человека.
  • Складная чердачная. Это самая компактная конструкция, состоящая из соединенных между собой выдвижных секций. Схожа с приставной моделью и обычно служит для обеспечения доступа к редко используемым верхним помещениям вроде чердака или мансарды.

В каждом случае прорабатываются отдельные чертежи для лестниц из металла. Расчет основывается на вычислении оптимальных параметров для специфического расположения ступеней и опор. Если для маршевой лестницы рассчитать шаг нужно по формуле, для чердачной достаточно определить периодичность расположения перекладин для комфортного передвижения.

Винтовые и забежные конструкции сделать своими руками будет немного труднее, так как чертежи частично основываются на графическом подходе.

Варианты конфигураций металлических лестниц используются в зависимости от потребностей

Разработка чертежей

Чтобы разработать проект конкретной металлической лестницы на второй этаж, необходимо прорисовать чертежи в двух проекциях: горизонтальной и вертикальной. Если вы планируете рассчитать параметры, опираясь на графический метод, нужно сопоставить обе картинки в масштабе таким образом, чтобы размеры можно было перенести на ось координат.

Пример чертежа металлической лестницы на одном косоуре

Такой подход позволяет без особого труда примерно определить расположение и габариты забежных ступеней. Так как всё же необходимо более-менее точно рассчитать металлическую лестницу на второй этаж, важно учитывать следующие параметры:

  • Количество ступеней — расчет производится ориентировочно и корректируется в дальнейшем. Необходимо длину пролета разделить на планируемую высоту ступени.
  • Шаг лестницы — это расстояние, на которое ступает человек при подъеме или спуске по ступеням. Стандарт принят на уровне 60–65 см.
  • Ширина проступи — составляющая часть шага, является глубиной ступени. Должна позволять ноге человека надежно закрепиться на поверхности.
  • Высота подступенка — это высота ступени, то есть расстояние между двумя последовательными ярусами. Также входит в расстояние, отведенное под шаг.
  • Длина ступени — это ширина самой лестницы, должна позволять беспрепятственно пройти человеку с грузом.

После того как были сделаны пометки и прорисован подробный план изделия, можно приступать к изготовлению деталей и их монтажу.

Конструктивная схема металлической лестницы с учетом главных параметров

Последовательность монтажа

После того как будет завершен расчет лестницы и заготовлены основные детали из металла, приступайте к первому этапу установки. Для начала нужно закрепить каркас. Он состоит из косоуров и опорных столбов. Именно для этих частей и производился расчет максимальной нагрузки.

Схема монтажа металлической лестницы с акцентом на крепежные элементы

Для крепления ступеней могут использоваться кобылки из труб, уголков или швеллера. Также можно крепить их непосредственно к тетиве. Тогда нужно рассчитать интервалы расположения креплений и разработать чертежи для ступенчатых косоуров.

Сделать своими руками проект лестницы на второй этаж не так уж и сложно, если соблюдать нормативы ГОСТ и СНиП, ведь ориентировочные данные разработаны практически для всех типов изделий.

Чертеж металлической лестницы

Когда в жилом малоэтажном здании планируется не один этаж, а два или три обязательно нужно продумать конструкцию, которая будет вести к верхним ярусам. Чертеж металлической лестницы, созданный на основании замеров, поможет облегчить работу и сделать процесс обустройства доступным.

Схемы и чертежи металлических лестниц

Металлические лестницы

Конструкция металлической лестницы обладает всеми необходимыми параметрами безопасности и долговечности. Именно поэтому часто делают ставку именно на этот вид изделия. Металл практически не подвержен коррозиям, выигрышно подчеркивает стиль помещения и вносит строгость и изящность в дизайн. Глядя на широкое разнообразие предлагаемых металлических лестниц можно понять, что их сможет собственноручно сделать даже тот человек, который не имеет опыта в подобных воплощениях.

Чертеж с размерами металлической лестницы

Самое главное – выбрать такую конструкцию, которую будет посильно начертить, подготовить и установить в пространстве помещения или за его пределами.

Преимущества

  1. Металлические лестницы, ведущие на второй этаж, могут быть придуманы в самых разнообразных дизайнерских решениях.
  2. Они могут быть окрашены в самые разные цвета, поэтому есть шанс подобрать идеально подходящий под общую картинку интерьера .
  3. Материал не подвержен коррозиям при правильной обработке, это позволяет устанавливать такие конструкции в различных условиях влажности, а также, в любых климатических зонах.
  4. Структура изделия долговечна и надежна с точки зрения безопасности. Использование металлических косоуров делает конструкцию еще прочнее.
  5. Лестницы могут быть как простой схемы, так и замысловатой.
  6. Установка изделия достаточно проста, поэтому ее можно осуществить даже вдвоем.

Смонтированный каркас металлической лестницы

Недостатки

  1. Одним из недостатков можно назвать громоздкость сходней и перил. Но благодаря умениям современных разработчиков, можно легко подобрать схему, которая будет максимально соответствовать по нагрузке для определенного помещения.
  2. Некоторые изгибы и декоративные элементы сложно воплотить в жизнь без специальных навыков.

Основываясь на приоритетах и недостатках материала и конструкции в целом, можно делать ставку в пользу или против такого решения.

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы.

Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Вариант конструкции металлической лестницы

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

  • Это облегчает процесс работы;
  • Позволяет с легкостью организовать порядок действий;
  • Такие конструкции прочны и долговечны;
  • Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
  • Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж .

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

  • Рулетку с максимальной длиной;
  • Измеритель уровня поверхностей;
  • Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.


Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

  • Остро заточенный карандаш или черный маркер с тонким стержнем;
  • Лист бумаги или ватман;
  • Линейка;
  • Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

  1. Высота от пола до начала уровня второго этажа под выбранным углом наклона.
  2. Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.

Схема с размерами металлической лестницы

  • Расстояние от наивысшей ступеньки, которая параллельна потолку, до самого потолка. Это пространство должно составлять не менее двух метров, чтобы человек любого роста, не сгибаясь, мог подняться на второй этаж.
  • Чтобы правильно сделать металлические лестницы своими руками, следует определить ширину будущих ступенек. Они должны быть не менее 25 сантиметров.
  • Высоту перепонки, находящейся под ступенькой, также следует рассчитать. Ее оптимальный размер составляет 15 сантиметров.
  • После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

    Какие нюансы обязательно учесть в процессе

    При осуществлении замеров обязательно уделить особое внимание следующим факторам:

    • Мерить высоту обязательно под требуемым наклоном;
    • Также стоит учесть, что высота будущих сходней должна быть на уровне начала второго этажа, а не на уровне потолка первого яруса квартиры;

    Высота и схема металлической лестницы

  • При установке в доме металлических лестниц, следует учесть, что эти конструкции достаточно много весят. Поэтому, необходимо укрепить стены перед началом работ или просто убедиться в их прочности, если дом строился недавно.

    Какими бывают металлические лестницы

    Дизайн лестниц в доме бывает разным, но каждый из них достоин и часто выбираем хозяевами частных загородных домов. Конструкции металлических лестниц бывают:

    Такие сходни помогут сохранить максимум полезного пространства в помещении. Ступени выгодно подчеркнут изысканность дизайна и добавят искру в общую картину интерьера пространства. Единственное, что может остановить – это сложность самостоятельного осуществления чертежа.
    Без специальных навыков человек не справиться с замерами, необходимыми для столь сложной конструкции. А также непосредственный процесс установки лестничных структур требует некоторой сноровки и умения.
    Зная все особенности винтовой лестницы, человек сможет реализовать идею с установкой такой конструкции сходней. После воплощения задуманного интерьер тут же заиграет новыми красками.

    Этот вариант чаще всего используют для воплощения идеи по установке лестничных структур. Для такого массива легко нарисовать схему даже тем, кто никогда не сталкивался ранее с подобным заданием.
    Маршевые лестницы бывают прямыми, ведущими на второй этаж или с поворотами (это помогает экономить пространство). Измерить параметры, требуемые для чертежа любого из видов таких сходней, очень просто. Достаточно иметь под рукой необходимые инструменты и приспособления.
    Непосредственная установка конструкции также элементарна. Следует просто придерживаться пошаговых действий, о которых можно прочесть в любой тематической литературе.

    Бывают структуры, ведущие на второй этаж, держащиеся на стене. Под такие конструкции не устанавливают подпорки. Основной несущей и держащей нагрузки конструкцией, является стена.
    Поэтому, прежде чем приступать к действиям, следует убедиться, что стены прочны и готовы выдержать столь высокую нагрузку. Если да, то можно смело оборудовать навесную металлическую лестницу.
    Такая лестница поможет сэкономить пространство, сделать стиль помещения изысканным.

    В чем преимущества чертежей будущих конструкций

    Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

    Процесс установки металлической лестницы

    • Сделать процесс установки быстро;
    • Самостоятельные чертежи сэкономят средства;
    • Включить в процесс разработки плана будущей конструкции фантазию;
    • Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
    • Ощутить себя настоящим хозяином дома;
    • Исключить банальные шаблоны из стен собственного дома;
    • Создать идеально вписывающуюся в интерьер конструкцию.

    Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

    Металлическая лестница на второй этаж с улицы

    Металл – это материал, который допустим к использованию в самых разных пространствах. Поэтому решение обустроить ступени, ведущие на второй этаж здания со стороны улицы, вполне допустимо.

    Преимущества

    1. Материал не портиться от влияния климатических факторов.

    Крепление сваркой металлических косоуров

  • При правильной обработке специальными средствами, прослужит долгие годы, не меняя своего изначального вида.
  • Оборудуя ступенчатую конструкцию на улице, можно допускать некоторые огрехи при измерении требуемых пространств, а некоторые замеры совсем не нужны.
  • Металлические сходни идеально впишутся под любой фасад дома. Достаточно просто покрасить изделие в максимально соответствующий цвет.
  • Если выбрать эксклюзивный вариант дизайна сходней, с красивыми изгибами и необычными линиями, можно украсить вид дома со стороны улицы.
  • Недостатки

    Неудобно в холодное время года. Ступеньки могут стать скользкими при выпадении осадков. Но это можно предотвратить, установив специальные ограничители на краях ступеней.

    Как облегчить работу
    1. Чертеж металлической лестницы поможет максимально эффективно и правильно осуществить процесс установления лестницы. Поэтому не стоит пренебрегать данным фактором.

    Схема модульной лестницы из металла

    Правильная и продуманная схема поможет сделать каждый элемент ступеней практичным и изысканным. Ступенчатая структура поможет украсить, облагородить и добавить свежие решения в интерьер частного дома .

  • Но также облегчить работу можно, пригласив к участию родственников или знакомых. Работая в паре или втроем, процесс установки будет выполнен намного быстрее и качественней. Главное, правильно распределить задачи между помощниками.
  • Можно заранее написать для себя пошаговую инструкцию, чтобы действовать четко по ней. Это поможет не упустить важных деталей, каждая из которых весьма влияет на итоговый результат трудов.
  • Чтобы все получилось на высочайшем уровне, не стоит удерживать себя в подобных рвениях. Конечно, самостоятельно начертить и установить металлическую лестницу нелегко. Но стоит бросить вызов подобным трудностям и выиграть эту эстафету. Когда в доме появится лестница, созданная своими руками, ощущение гордости наполнит и вдохновит на следующие действия.

    Источники: http://lestnica.guru/materialy/metallicheskie/kak-sdelat-metallicheskuyu-lestnicu-po-chertezham-svoimi-rukami.html, http://vseolestnicah.ru/dizajn-i-proektirovanie/metallicheskaya-lestnica-svoimi-rukami-chertezhi.html, http://proekt-sam.ru/lestnica/chertezh-metallicheskoy-lestnitsy.html

    Лестницы на второй этаж на металлическом каркасе

    ПОДЕЛИТЕСЬ
    В СОЦСЕТЯХ

    Все большей популярностью у владельцев двухэтажных коттеджей пользуются лестницы на второй этаж на металлическом каркасе. Благодаря достижениям современных технологий и развитию дизайнерских решений, такие конструкции способны объединить различные материалы. В большинстве случаев — это комбинации из дерева и металла. Но все чаще в конфигурации лестниц на металлическом каркасе уживаются стекло и кафель, керамогранит и камень. Возможность сочетания разнообразных материалов в таких лестничных конструкциях безгранична. Лестницы выглядят креативно и в то же время обладают всеми качествами, необходимыми для безопасного подъема и спуска по ним.

    Стильное сочетание металла, стекла и натурального дерева в конструкции лестницы

    Лестницы на второй этаж на металлическом каркасе: преимущества конструкций

    Актуальность лестниц на второй этаж на металлическом каркасе объясняется высокой прочностью и возможностью комбинировать самые разнообразные материалы. Конструкция на металлическом каркасе идет второй по рейтингу использования в частных домах и коттеджах после деревянных лестничных систем.

    Лестницы из металла и закаленного стекла выглядят легкими и воздушными, но в эксплуатации надежны и удобны

    К основным достоинствам лестниц на металлическом каркасе можно отнести:

    • относительно несложный процесс изготовления;
    • надежность и функциональность лестничной системы – правильно сконструированные лестницы могут выдерживать довольно весомые нагрузки;
    • прочность узлов при сращивании сваркой несущих элементов;
    • возможность применять различные виды металла: трубы, арматурная сталь, швеллеры, двутавры, уголки и другие;

    Пристенная металлическая лестница ограждена декоративной завесой из металлического прута с полками для декора

    • возможность комбинировать материалы и формировать самые различные конструкции лестниц;
    • отсутствие скрипов при эксплуатации, долговечность систем;
    • возможность изготовления несложных конструкций металлических лестниц на второй этаж своими руками.

    Разнообразие форм и моделей убедительно демонстрирует фото лестниц на металлических каркасах.

    Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом.

    Правильный расчет лестницы — гарантия удобной и безопасной ее эксплуатации

    Виды металлических лестниц на второй этаж. Фото моделей различных конструкций

    Лестницы на второй этаж из металла (фото различных моделей просто уникальны) могут быть прямыми и изогнутыми, спиральными и эллиптическими. В зависимости от покрытия, они бывают глянцевыми, матовыми, золочеными и пр. Многообразие форм и комбинаций материалов позволяют их использовать в различных стилях дизайна.

    По способу применения, конфигурации и другим различным параметрам их делят на виды:

    1. Наружные (вспомогательные) — к таким конструкциям относят лестницы на чердак, пожарные лестницы, стремянки, лестницы для подвалов, бассейнов, а также системы лестниц, соединяющие два этажа с наружной стороны дома.
    2. Внутренние — лестничные конструкции, установленные стационарно внутри помещения и соединяющие разные уровни помещения. Такие лестницы по праву являются центральным элементом декора помещения.

    Стильные лестницы из нержавеющей стали хорошо впишутся в современный интерьер

    По способу изготовления различают сварные и кованные лестничные системы. Самостоятельное изготовление металлических лестниц на второй этаж в частном доме с помощью сварки является относительно легким способом. Недостатком такого способа является то, что сварка считается грубой работой, и получившееся изделие может иметь не совсем эстетичный вид. Однако многие умельцы обыгрывают места сварки, придавая им декоративность.

    Кованные лестницы изготавливаются путем ковки металла. Сделать такие лестницы под силу не каждому. Но даже в случае, если конструкция имеет лишь кованные перила для лестницы (фото это подтверждает), этого вполне хватает, чтоб придать ей неповторимый элегантный вид.

    Кованные перила придают лестнице красоту и неповторимость

    По устройству лестницы из металла бывают цельные (фиксированные) и сборные. Цельные конструкции устанавливают стационарно из секций, соединенных между собой. Сборно-разборные лестницы имеют комплект наборных частей и элементов. Самостоятельный монтаж таких лестниц — вполне посильный процесс.

    Виды конструкций металлического каркаса для лестниц

    По конструктивному исполнению металлического каркаса лестницы классифицируют:

    • маршевые конструкции — состоят из одного или нескольких маршей. В зависимости от расположения комнаты, марши могут быть прямыми и поворотными. В свою очередь, лестницы с поворотом бывают с соединением маршей через площадку или с использованием поворотных (забежных, радиусных) ступеней. Для самостоятельного изготовления более приемлемым вариантом является лестница с площадкой. Обустроить своими руками лестницу из металла на второй этаж с поворотом на 90 и 180 градусов довольно тяжело. Для этого потребуется точное конструирование и четкий расчет. Однако такие системы эффектно выглядят и существенно экономят место;

    Винтовые лестницы из металла компактны и изящны

    • винтовые (спиральные) системы лестниц. Эти лестницы отличаются тем, что ступени расположены по кругу, благодаря тому, что один конец ступени шире второго. Несущим элементом является столб или колонна, вокруг которой и монтируются ступени. Преимущество их в том, что при одинаковой длине ступени, они занимают гораздо меньше пространства, в сравнении с маршевыми аналогами. Изготовление винтовых лестниц из металла своими руками (чертежи и схемы их сложны) — процесс достаточно трудоемкий в техническом плане, требующий необходимого запаса знаний и опыта.

    Несущий каркас из металла может быть исполнен в нескольких вариантах:

    Косоурный несущий каркас. При таком способе обустройства каркас является своеобразной подпоркой для ступеней лестницы. Такая система лестниц отличается прочностью и надежностью. Количество опорных косоуров зависит от проекта лестницы и предполагаемой нагрузки.

    Комбинированные лестницы на металлических косоурах выдерживают достаточно весомые нагрузки

    Полезный совет! Если длина ступеней лестницы достаточно велика, применяются конструкции каркаса, содержащие две косоурные балки.

    Тетивная несущая балка. В такой конструкции ступени вставляются в специальные пазы в балке и их торцы сбоку не просматриваются. Конструкции на тетивах выглядят массивнее, чем модели на косоурах.

    Металлические лестницы на больцах.  Здесь опорным элементом является сама стена. Ступени к ней крепятся с помощью металлических крепежных элементов. Такие конструкции выглядят, как будто подвешены в воздухе, они легки и изящны. Встречаются модели с опорой на стену и на косоур или тетиву.

    Для ознакомления с видами конструкций в интернете найдется много фото лестниц на второй этаж из металла.

    Металлическая лестница на тетивах из необработанного металла

    Формы перил для лестницы из металла. Фото-примеры поручней и перил

    С целью безопасного передвижения, конструкции лестниц на металлическом каркасе снабжаются перилами и поручнями.

    Полезный совет! Если лестница имеет более трех ступеней, она обязательно комплектуется поручнями или перилами. Это соответствует техническим требованиям, выдвигаемым к эксплуатации лестниц.

    Металлические поручни для лестниц могут быть различных форм и цветов. В этом смысле, производители предлагают широчайший ассортимент, позволяющий подобрать элементы для лестниц в помещениях любого дизайна. Помимо функции безопасности, они несут в себе и эстетическую составляющую, придавая завершенность лестничному ансамблю.

    Для придания эстетичности и дополнительной безопасности конструкции лестницы, поручни можно декорировать шнуром

    Широкую популярность получили поручни из нержавейки для лестниц на металлическом каркасе. Перила из нержавеющей стали универсальны в эксплуатации, не требуют особого ухода. Их необходимо время от времени протирать салфеткой, смоченной в специальном составе для придания блеска. В точках реализации и на сайтах производителей предлагается огромный выбор комплектующих для перил из нержавеющей стали.

    Поручни и перила для лестниц из металла (фото и цены указаны в прейскурантах) можно заказать любого вида и формы, согласно индивидуальным предпочтениям. Цена изделий из нержавеющей стали будет выше, чем на поручни из дерева или пластика, но это с лихвой окупится надежностью и долговечностью стальных перил.

    Лестница с каркасом из нержавеющей стали и каменными ступенями

    Кованые перила для лестницы в доме (фото это иллюстрирует) отличаются изысканностью и в то же время сложностью в изготовлении. Процесс изготовления кованых изделий — художественная ковка. Возможны любые вариации и стили изготовления кованых перил от ажурных до плотных и массивных. Недостатком кованых ограждений является их относительно высокая цена.

    Перила для лестниц из металла своими руками

    Для самостоятельного изготовления металлических перил используют черный металл или сталь. Главными достоинствами таких перил являются надежность и долговечность. Если изделия подвергаются должной обработке, то они получаются довольно красивыми. Для получения стальных перил необходимой формы используют способ гибки металла, называемый холодным.

    Металлические поручни изготовлены методом сварки

    Для изготовления железных перил применяется два вида сварки: полуавтоматическая и аргонодуговая. В первом варианте при работе наблюдается много брызг. Второй вариант исключает этот момент и при аргонодуговой сварке стыковочный шов получается более ровным и аккуратным, он хорошо поддается зачистке и полировке. Сварные перила из железа уязвимы к коррозии и требуют обработки краской.

    Статья по теме:

    Имеющиеся фото перил из профильной трубы станут поддержкой при выборе подходящего для вас варианта.

    Балюстрада и поручни лестницы обустроены с применением металлической трубы

    Изготовление лестницы из профильной трубы на второй этаж своими руками

    Для изготовления лестницы на металлическом каркасе используют трубы профильные с размерами сечения 40х60 мм, что обеспечит конструкции достаточную прочность.

    Существует два метода сборки каркаса. Можно изготовить весь каркас вне места установки и потом перенести его непосредственно к месту, где будет располагаться лестница. Такой метод не всегда может подойти, так как конструкция довольно тяжела и придется прибегнуть к помощи специальных механизмов. Да и готовая конструкция может по габаритам не вписаться в существующие проемы.

    Монтаж модульной лестницы заводского изготовления легко осуществить самостоятельно

    Специалисты рекомендуют производить изготовление каркаса прямо на месте установки лестницы на второй этаж. В этом случае допущенные ошибки можно корректировать по мере выполнения работ на месте.

    Нарезка заготовок

    Работу начинают с выбора конструкции лестницы: в данном случае это будет косоурная конструкция. Разрабатывается схема лестницы со всеми необходимыми размерами и учетом расположения поворотных ступеней. Схема будет нужна на протяжении всего времени изготовления и монтажа лестницы.

    Схема модульной лестницы на хребтовом косоуре

    Профильные трубы предварительно очищаются от окалины. В соответствии со схемой, производятся работы по подготовке элементов необходимого размера и количества.

    Полезный совет! Если вы сталкиваетесь с работой по изготовлению металлического каркаса лестницы впервые, попробуйте все нарезанные и готовые элементы пронумеровать, чтобы не ошибиться и не испортить материал.

    Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом

    Для того, чтобы работа шла быстрее рекомендуется сначала подготовить и нарезать все элементы, а потом приступать к сварке. Но постепенная нарезка по ходу выполнения работы позволяет допустить меньше ошибок. Выбирать вам. Распил труб выполняется с выдерживанием всех углов.

    Монтаж несущих опор

    Как только все элементы нарезаны, устанавливаются несущие балки каркаса. Количество балок должно быть равным количеству косоуров. Несущий швеллер обрезают так, чтобы он упирался плоскостью среза в потолочную балку и в пол. В некоторых случаях подготавливают основу и к ней приваривают швеллер.

    Просторная маршевая поворотная лестница с площадкой

    На этом этапе важным условием является правильная и параллельная установка швеллеров (если их несколько). От их расположения будет зависеть правильность всей конструкции. Если планируется поворотная система, необходимо предварительно сделать необходимый поворот несущей балки согласно вашей схеме. Если на схеме предусмотрена конструкция с площадкой, то концы опор маршей должны упираться в площадку и быть надежно зафиксированы.

    Заготовки для ступеней

    Заготовки для ступеней делают в форме треугольника, в который впоследствии закладывают ступени. Для фиксации этих треугольников используют точечный шов в нескольких местах. Проверяют правильность крепления и лишь после этого надежно фиксируют сваркой к основному каркасу. Также применяют в качестве крепежа болты.

    Маршевая поворотная лестница на металлическом косоуре

    Когда первая заготовка для ступени готова, на нее укладывают временную ступень из доски, затем постепенно монтируются все следующие «косынки».

    Изготовление каркаса для поворотной на 90 градусов лестницы значительно сложнее. Размеры треугольных заготовок будут различными.  Здесь рекомендуется готовить каждый элемент только после того, как смонтирован предыдущий.

    Винтовая лестница на металлическом каркасе

    Иногда, при применении в качестве несущего элемента широкого швеллера, вместо треугольных заготовок для ступеней приваривают к основе металлические подставки для них.

    Обработка металлического каркаса

    После монтажа приступают к зачистке швов. Обрабатывается вся металлическая поверхность каркаса: обезжиривание, нанесение составов от ржавчины, грунтовка. Далее, металл покрывается краской. Если использовался профиль из нержавеющей стали, обработка не нужна.

    Металлическая лестница в стиле «минимализм»

    Ступени для лестницы могут быть выполнены из дерева или металла. Более экзотический вариант камень или стекло. Если в качестве ступеней выступает дерево — полки треугольных уголков должны быть снизу, если камень или бетон — полки направляются вверх.

    Основным преимуществом лестниц на металлическом каркасе является возможность объединить различные материалы в самых разнообразных комбинациях. Вместе с тем лестницы на каркасе из металла прочны, долговечны и могут соответствовать любому стилю интерьера.

    ОЦЕНИТЕ
    МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
    В СОЦСЕТЯХ

    СМОТРИТЕ ТАКЖЕ

    REMOO В ВАШЕЙ ПОЧТЕ

    Лестница на второй этаж в частном доме

    Если вы планируете построить свой собственный дом, да еще с несколькими этажами, неизбежно необходимо определить, с какими типами лестниц на второй этаж использовать в частном доме. В конце концов, этот дизайн занимает много места, и его дизайн определенно привлечет внимание всех посетителей вашего будущего поместья.

    Виды лестниц в частном доме

    Варианты лестниц для частного дома могут различаться по конструкции, материалам, из которых они изготовлены, количеству ступеней и многому другому, но, в основном, различают лестницы по форме, в которой они иметь.На основании этого параметра можно выделить три типа: винт, марш и лестница на болтах.

    Винтовая лестница В частном доме используется, когда вы хотите сохранить максимальное пространство на нижнем этаже или когда отверстие в верхней части для лестницы не слишком велико. Такие лестницы выглядят красиво и динамично, но они не очень удобны, потому что ступеньки в них довольно крутые и узкие. Такие лестницы рекомендуются для тех домов, где нет маленьких детей и где на втором этаже необходимо подниматься не слишком часто в течение дня.Винтовая лестница состоит из колонны, вокруг которой закреплены ступени. Они имеют трапециевидную форму с самым узким концом на опоре и постепенно расширяются до противоположного края, который может упираться в стену или быть свободным.

    Марширующие лестницы — самый распространенный вариант. Они состоят из небольших пролетов (маршей) длиной от 3 до 15 шагов в каждом (чаще всего марши по 10-11 шагов), а также между участками. Если подъем проложен за один марш, то лестница прямая, если нет, то она наклоняется под определенным углом.Мартовские лестницы удобны тем, что им легко подниматься и спускаться часто, что важно, например, если это лестница на чердак в частном доме, где оборудована кухня или туалет. Недостатком этой конструкции является то, что она занимает много места.

    Третий тип — лестниц на высотах — выглядит наиболее современно, воздушно и динамично. Это шаг, который с одной стороны ввинчивается в стену на болте (болте), а другой край свободно подвешен в воздухе без какой-либо поддержки.Иногда в качестве опоры для свободного края могут выступать стальные стержни, спускающиеся с потолка. Благодаря этому принципу конструкция очень прозрачна, поэтому не стоит беспокоиться о освещении лестницы в частном доме. Кроме того, эти лестницы не крадут пространство возле нижнего этажа и не загромождают пространство. Многие думают, что такие лестницы недостаточно прочные и прочные, но это не так.

    Материалы для лестниц в частном доме

    Выбор подходящего материала для исполнения лестниц зависит, прежде всего, от особенностей его конструкции, а во-вторых, от общего стиля помещения.Чаще всего для лестниц используется дерево, камень или металл.

    Деревянные лестницы в частном доме прекрасно вписываются в любой стиль, их можно красиво и богато украшать резьбой. Они довольно дешевые, долговечные и простые в исполнении. Дерево также является экологически чистым материалом, что часто важно.

    Металлические лестницы в частном доме также распространены. Если вы ищете вариант для дома в современном стиле, то можете остановиться на дизайне в цвете блестящего хромированного металла.Но для более классических интерьеров подойдут кованые лестницы в частных домах. Они выглядят очень элегантно и воздушно.

    Камень обычно используется в сочетании с другими материалами как способ отделки ступеней лестницы. Наиболее красивыми являются варианты гранита или кварцита. Такие шаги могут служить в их первоначальном виде в течение нескольких сотен лет. Теперь для отделки лестниц также широко используется искусственный камень.

    ,
    Лестница на второй этаж. Как сделать лестницу на второй этаж?

    В современном мире люди стараются благоустроить свой дом, сделать его комфортным и удобным. Но иногда для того, чтобы реализовать все идеи, требуется слишком много места. По этой причине в последнее время отдают предпочтение двухэтажным домам. Преимущество этих структур заключается в том, что увеличение жилой площади обусловлено высотой дома.

    stairs to the second floor

    Однако, определившись с этой опцией, стоит учитывать, что одним из наиболее важных шагов является выбор лестницы.Не все понимают серьезность этого вопроса. От прочности и надежности конструкции будет зависеть безопасность проживающих там людей. Ниже рассмотрим, какие есть лестницы для дома.

    Типы лестниц для частного дома

    Разнообразие конструкций и дизайна можно разделить на три подвида:

    • Винтовая;
    • Главный;
    • Композитный.

    view of the stairs from the second floor

    При выборе формы лестницы необходимо учитывать общую площадь дома, расположение несущих стен, дизайн интерьера и другие факторы.К сожалению, не всегда любой вариант подходит во всех спецификациях.

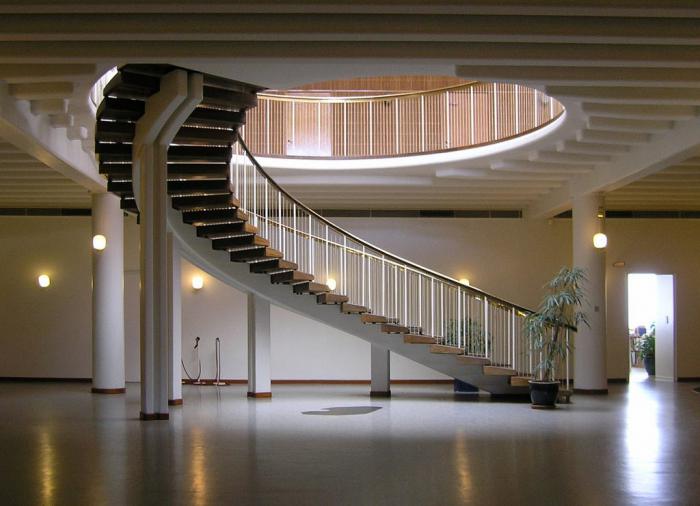

    Винтовая конструкция

    Винтовые лестницы на второй этаж довольно распространены. Они представляют собой ядро, отвечающее за опору, расположенную вокруг нее в виде спиральных ступеней. Этот вид идеально подходит для небольших помещений, но стоит отметить, что его конструкция не очень удобна, а иногда даже опасна. Широкая винтовая лестница занимает около 1 кв. Его возведение возможно в любом месте, независимо от расположения стен, окон, дверей.Часто структуры данных можно найти в центре комнаты, что не уменьшает пространство, а скорее придает ему определенное очарование и изысканность.

    Рекомендовано

    The most effective methods of seed germination

    Наиболее эффективные методы прорастания семян

    Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, он используется большинством садоводов. Посадка семян в открытый грунт — простой и удобный метод, но он эффективен только в определенных климатических зонах.Я …

    Retro-reflective paint. The scope of

    Светоотражающая краска. Объем

    Когда автомобиль начал заполнять дорогу, их популярность начала приобретать светоотражающие краски. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, который …

    Stairway

    Простой и безопасный дизайн лестницы хорошо вписывается в просторный дом. Его классический дизайн, прямолинейность форм и строгие линии придадут пространству простоту и беспрепятственность.Как правило, эти типы лестниц на второй этаж состоят из двух пандусов и площадок между ними. Этот дизайн придает зданию величественный вид. Чтобы лестницы были достаточно удобными, профессионалы рекомендуют выдерживать определенную высоту и ширину ступеней, а их количество должно быть не более 16 на один полет.

     stairs to the second floor installation manual

    Эти конструкции могут иметь различную форму: G- или U-образную. Первый вариант — два лестничных марша, соединенных под прямым углом и проходящих возле соседних стен.В свою очередь, вы можете оборудовать игровую площадку или установить поворотную сцену. Если вы делаете это в просторном холле или гостиной, в оборудованном гардеробе, в кладовке или просто на полках, где можно разместить много вещей.

    U-образные конструкции имеют большие размеры и часто используются в отелях, особняках, домах культуры. Это в основном связано с тем, что размеры этих лестниц рассчитаны на большую грузоподъемность. Их дизайн состоит из трех маршей. В начале находится первый (самый широкий), в конце его находится лестничный колодец, и уже от него идут два других полета, которые относительно друг друга расположены под углом 180 градусов.

    stairs to the second floor design

    Эти типы лестниц на второй этаж считаются наиболее удобными и эргономичными, поэтому пользуются большим спросом. Они абсолютно безопасны для детей и пожилых людей.

    Комбинированная лестница

    Эти модели — самые сбалансированные во всех отношениях. Они могут одновременно сочетать кривые и прямые, изогнутые, спиральные, изогнутые элементы. Особых правил при составлении конструкции нет. При этом учитываются личные предпочтения владельцев, особенности плана и фантазии дизайнера.Следует отметить, что эти типы лестниц на второй этаж самые оригинальные и красивые. Они выполняют не только свое предназначение, но и являются центральным объектом в интерьере.

    Материал для лестниц

    Для строительства каркасной лестницы в помещении можно использовать такие материалы, как металл, кирпич, дерево, шлакоблок, натуральный камень. Роль отделки могут составлять пластиковые вставки, нержавеющая сталь, стекло и другие предметы.

    stairs types of stairs for a private home

    Рассмотрим наиболее популярные типы:

    • Деревянная лестница.Этот материал относительно недорог, легко обрабатывается, его можно покрасить композициями краски. Лестницы на второй этаж (дизайн довольно разнообразный) можно изготовить как из недорогой древесины (например, сосны), так и из ценной, даже экзотической. Это то, что напрямую влияет на их цену. Наиболее величественно смотрятся модели, использующие несколько пород дерева.
    • Металлоконструкции — самая долговечная и самая долговечная из лестниц. Такой материал может служить основой для конструкции, которая в последующем будет облицована деревом или камнем, а также самостоятельным предметом.Перила могут быть украшены элементами из кованого железа, поручни — из нержавеющей стали или хромированного металла. Идеально подходит для таких стилей интерьера, как минимализм, хай-тек, классика.
    • Каменная лестница. Каркас этой модели можно придать с помощью специальных блоков или лестничного марша и вылить всю тарелку. Такие конструкции довольно громоздки и громоздки в установке, возможной на начальном этапе строительства дома. Они прочные и долговечные. Эти лестницы часто бывают из натурального или искусственного камня.projects stairs to the second floor with their hands

    Строительство лестниц: основные моменты

    Как сделать лестницу на второй этаж? Этот вопрос довольно часто задают многие люди. Чтобы ответить на этот вопрос, вы должны сначала изучить основы структуры поддержки. Итак, что это:

    • Стеллаж используется в винтовых лестницах, они обеспечивают опору, имеют вертикальное положение.
    • Струнная балка, которая создает надежное основание для ступеней, поддерживая их днище и бока.
    • Струны — это цельная конструкция, состоящая из балок с выступами.Для чего они используются для непосредственного прикрепления ступени.
    • Bolza — опорные штифты, представляющие собой болтовое соединение, благодаря которому выемки надежно крепятся к стене.

    how to make a ladder to the second floor Также при самостоятельном проектировании лестниц очень важно правильно рассчитать угол возвышения, крепость несущей конструкции, ширину и высоту ступеней.

    Соответствие дизайна лестницы и стилей интерьеров

    В какой комнате будет оборудована лестница на второй этаж, не имеет большого значения.Этот вопрос должен руководствоваться простотой использования и наличием определенных размеров помещения. Главное — сделать точные измерения и определить назначение комнаты, не совсем этично делать проход, например, из спальни. Это особенно важно учитывать при оформлении проектов лестниц на второй этаж своими руками.

    Также обратите внимание на общий дизайн дома, так как форма, отделка, цветовая гамма должны соответствовать друг другу.Конечно, практичность и надежность лестницы — довольно значимые критерии, однако пренебрегать дизайном также невозможно, ведь жилое пространство должно быть гармоничным и эстетичным. stairs to the second floor

    • Стиль кантри. Наиболее актуальными для этих домов будут деревянные лестницы, простые, без лишних изысков.
    • Минимализм. Подходит легкий, компактный дизайн без тяжелых и громоздких перил.
    • Арт Деко. Яркие и необычные лестницы с оригинальными формами и отделкой. Он должен соответствовать основному контрасту предмета мебели.
    • High-tech. Сочетание стекла и металла. Наиболее органично подходят легкие модели с хромированными элементами.
    • барокко. Объемный, великолепный дизайн витиеватой формы. Эти лестницы часто украшают позолотой, ажурной резьбой, скульптурой, лепниной.

    Как построить лестницу?

    Некоторые типы лестниц устанавливаются по-разному. Например, строительство на струнах планируется для строящегося дома, на стенде — во время отделки.Итак, давайте посмотрим, как установить деревянные лестницы на второй этаж.

    stairs to the second floor

    Инструкция по установке:

    • План проекта, в котором будет рассчитан оптимальный размер, угол, количество ступеней и т. Д.
    • Установка основания. Вы можете использовать строку или строки. При установке балочных опор необходимо поддерживать уровень.
    • Перейдите к ступенькам. Оптимальная толщина доски — не менее 35 см. Ширина и высота подступенников должны быть такого размера, чтобы было удобно перемещаться по лестнице.Необходимо следить за качеством древесины, так как это будет зависеть от прочности и долговечности конструкции. Длина ступеней должна соответствовать ширине лестницы. Необходимо отполировать поверхность и обрезать острый край.
    • Как только все необходимое количество шагов подготовлено, вы готовы их установить. Они крепятся с помощью деревянного клея и шурупов.
    • Перила. Для них отлично подойдут готовые перила или перила. Они могут быть разного дизайна и формы.Монтаж поручней происходит в начале и в конце лестницы.
    • После установки древесина должна загрунтоваться и покрывать любой состав краски. Стоит отметить, что для ступеней нельзя найти чехол, который будет образовывать скользкую поверхность. Это чрезвычайно опасно и может привести к серьезным последствиям.
    • Последний шаг — украшение мест крепления. Рекомендуется установить специальный штекер. stairs to the second floor

    Важные советы

    Ширина и высота ступеней — довольно существенное предостережение при возведении лестницы.Восхождение на него должно быть комфортным для каждого члена семьи. На этой основе разработаны стандарты соответствия, например 18:28, 17: 29,19: 29.

    Самый удобный и безопасный наклон лестницы — 40 градусов. Вид на лестницу со второго этажа ни в коем случае не должен угрожать, это может привести к тому, что ребенок просто отказывается спускаться один. stairs to the second floor

    Лестница в доме — очень важный предмет мебели. Он не только используется для того, чтобы попасть на второй этаж, но и придает этому дизайну пространство, оригинальность и контраст.

    Лестница на второй этаж

    Деревянные лестницы на второй этаж являются одним из самых удобных, выразительных и, самое главное, древних изобретений человечества. Эпоха выходит за пределы эпохи, стиль, который когда-то был популярен, и основные материалы уходят в прошлое, но аромат и тепло дерева, которое до сих пор славилось древней Русью, и по сей день делают дом более уютным. Дерево может похвастаться такими качествами как с точки зрения функциональности, так и декора.

    Прекрасно сохраняет тепло.Поскольку дом из дерева представляет собой атмосферу естественной среды, человек в нем чувствует себя хорошо. Если речь идет о дереве, все это понимают — это классика. Лестница на второй этаж в загородном доме, выполненная из дерева, сможет указывать статус владельца особняка. Массовое использование древесины обусловлено прежде всего наличием этого материала. Деревянная лестница на второй этаж для виллы отличается тем, что она может быть чрезвычайно дешевой, изысканной, не отличающейся, и настоящим шедевром, довольно дорогой.Для отделки второго варианта часто используется облицовка шпоном. Лестница на второй этаж в доме в загородном доме может служить одним из важных украшений комнаты. Эти конструктивные доминантные элементы интерьера во многом определяют стилистику и имидж помещения. Деревянные лестницы для дачи не должны выделяться из существующего дизайна и соответствовать мебели, точнее обстановке дома. Также важны следующие моменты:
    • Какие пространства должны быть соединены лестницей.
    • В южном или северном крыле дома будет располагаться это здание.
    • Будут ли убраны ограждения лестницы для более удобной передачи мебели. Сложность дизайна, конструктивная особенность, наличие элементов декора (перила, балясины), выбор отделочного материала (мрамор, липовые полосы, керамическая плитка и т. Д.) — все это мгновенно обозначает вкус хозяина дома. дом за городом, степень его респектабельности.
    Не менее важен не только комфорт и прочность лестницы, но и ее внешний вид.Стоит не забывать о пожарной безопасности. Лестница на второй этаж должна обладать всеми этими качествами. Исходя из этого, к выбору места расположения лестницы из дерева следует подходить со всей ответственностью — ее следует создавать только в полностью изолированных помещениях дома отдыха. Такая лестница на второй этаж коттеджа для дачи за городом отличается реальной архитектурной ценностью. Древесное волокно имеет теплый блеск и красивую текстуру.Первый столбик лестницы из дерева может быть украшен замысловатой резьбой или скульптурой. В этом случае лестница действительно будет выглядеть как настоящее произведение искусства.

    Для того, чтобы отшлифовать его, может понадобиться бумага трех типов одновременно: для очистки мелкой — мелкозернистой, крупной и средней. Не надейтесь — плохо отшлифованная поверхность не может скрыть лак! Лучше всего выполнять аналогичную работу в перчатках из ткани, чтобы предотвратить осколки. Качественно выполненная лестница в доме за городом не доставит владельцам каких-либо неудобств.

    р >> ,

    Как спланировать лестницу | Домашняя страница

    Джозеф Уэст Обновлено 17 декабря 2018

    В качестве одного из наиболее сложных аспектов жилищного строительства, проектирование лестницы требует математических навыков, терпения и времени. Неправильно спроектированная лестница вызывает неудобства или излишнюю усталость, особенно у людей с ограниченными физическими возможностями. Чрезмерно крутая лестница может не соответствовать местным строительным нормам. Внедряя стандартные проектные ограничения и следуя местным требованиям строительных норм, вы можете спланировать функциональную, удобную и безопасную лестницу.

    Поиск правильного места

    Лестница занимает много места как на нижнем, так и на верхнем этажах, что требует тщательного рассмотрения места. Запланируйте типичную лестницу для дома с 8-футовым потолком на 3 фута в ширину с 9-10 футами горизонтальной площади пола. Выделите 30 квадратных футов выше и ниже лестницы для доступа между этажами. Вы можете ограничить пространство под лестницей на первом этаже для дополнительного хранения, так как большая его часть имеет ограниченный запас.Для домов со вторым этажом с коленными стенами убедитесь, что лестница не выходит на верхний этаж в области с низким потолком.

    По номерам

    Требования к коду различаются в зависимости от юрисдикции города и округа по глубине ступени и высоте лестницы, поэтому обратитесь к местным строительным нормам и правилам для точных спецификаций. При проектировании вашей лестницы учитывайте требования безопасности каркаса, чтобы убедиться, что она соответствует коду. Например, в Калифорнии для каждого шага требуется минимальная высота 6 футов 6 дюймов.Для выполнения этого требования может потребоваться удлинить проем или проход по лестнице. Калифорнийский кодекс также требует минимальную ширину 30 дюймов для каждого шага, высоту подступенка не менее 4 дюймов, не более 8 дюймов и минимальную глубину протектора 9 дюймов.

    Подсчет ступеней

    Чтобы определить количество шагов, необходимых для перехода с одного этажа на другой, начните с определения общего подъема — вертикального расстояния по лестнице — путем измерения от конечного этажа нижнего уровня. до финишного этажа верхнего уровня.Разделите это на типичную высоту стояка, например, 8 дюймов, чтобы получить представление о разумном количестве шагов. Например, общий рост на 102 дюйма, разделенный на 8 дюймов, равен 12,75 ступеням. Все шаги должны иметь одинаковые размеры, поэтому округлите до ближайшего целого числа. Пример лестницы требует 13 надстрочных элементов и 12 ступеней. Не считайте последний стояк, потому что он находится на уровне второго этажа.

    Поднимитесь и бегите

    Заключительные детали, необходимые для вашей конструкции лестницы, включают расчет подъема каждой ступени и горизонтального перемещения всей лестницы, известной как бег.Получив эти цифры, вы можете рассчитать угол, под которым вам нужно обрезать стрингеры, и найти высоту или подъем каждого шага. Для примера лестницы возьмите общий рост 102 дюймов, разделенный на 13 надстрочных элементов, равный 7,85 дюйма, округленный до 7 7/8 дюймов для каждого надстрочного элемента. Затем вычислите пробег лестницы, чтобы найти длину стрингера. Умножьте 12 ступеней на минимальную глубину протектора 9 дюймов, чтобы получить 108 дюймов для лестницы. Добавьте толщину носика и подступенка 2 1/4 дюйма, чтобы получить общий пробег 110 1/4 дюйма.Расчеты для примера лестницы дают 7 7/8-дюймовые стояки с 13 стояками, 12 ступенями, глубиной ступени 9 дюймов и лестницей длиной 110 1/4 дюйма.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
