Круговые — это разновидность винтовых лестниц. На чертеже они выглядят, как круг с радиальным расположением проступей, по которым при ходьбе человек совершает оборот на 360 градусов.
Виды лестниц с круговым расположением ступеней
Круглые забежные марши ставят там, где сделать прямую лестницу мешает ограниченность пространства. Конструкцию на второй этаж можно расположить на участке в 1,5 м2. Под нее делают круглый проем. Заход может быть справа или слева, при этом нужно обеспечить свободный подступ к нему.
Учтите, что по круговым системам неудобно носить мебель, технику. Подлестничное пространство не получится оборудовать полочками или шкафами.
Круговые конструкции отличаются способом крепления ступеней:
- На опору и стены колодца. Если проем узкий, проступи делают на всю его длину. Узкую часть монтируют вокруг вертикальной стойки, широкую — крепят в стену.

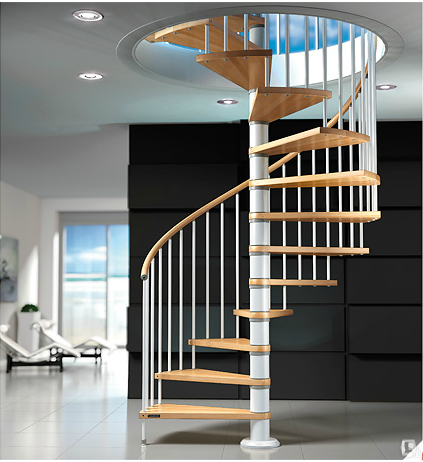

- На опорный столб. Ставят в центре комнаты или в удалении от стен. Диаметр опоры рассчитывают так, чтобы она выдержала вес всех элементов.

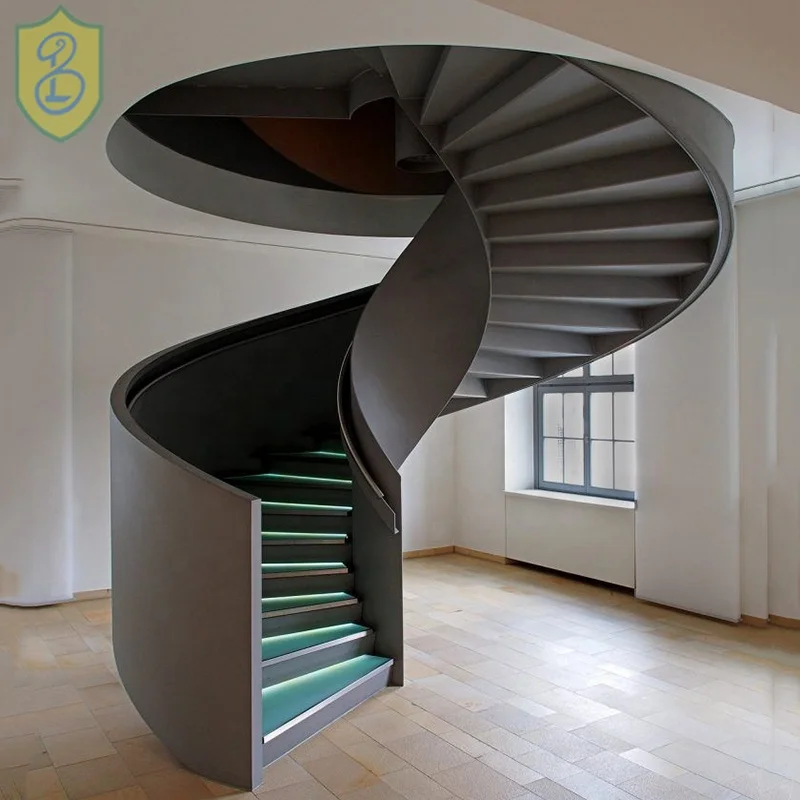

- На гнутые тетивы или монокосоур. Для каркасной круговой лестницы нужно больше места, чем для первых двух типов. Ее проектирование требует точного расчета, профессионального монтажа.
Лучший материал для межэтажных круговых систем — дерево, металл. Центральную опорную стойку делают из металлических или деревянных балок. Металлические тетивы, косоуры изготавливают сварными или сборными. Для придания прочности каркасу в него встраивают ребра жесткости. Усиленный металлокаркас выдерживает нагрузку до 600 кг.
Гнутые элементы из массива дерева производятся на специальном оборудовании. Трудоемкость и кропотливость работы обуславливает немалую цену. Чтобы снизить затраты используют клееный брус.
В выборе материалов для ступеней и ограждений ограничений практически нет. Ступени можно сделать из дуба, бука.
Бюджетной сосне можно придать любой оттенок, имитирующий даже ценные породы. Оригинально и современно выглядит закаленное стекло: белое, тонированное, цветное.
На базе стандартных круговых конструкций создают оригинальные дизайнерские проекты лестниц, которые обеспечат удобный доступ на второй этаж и украсят интерьер дома, двухуровневой квартиры.
Параметры, влияющие на безопасность
В строительстве лестничных систем проектировщики соблюдают строительные нормы, иначе конструкция не получится удобной и надежной. При конструировании винтовой круглой лестницы важно точно рассчитать ее размеры, чтобы они не выходили за показатели, рекомендованные строительными нормами:
- Диаметр перекрытия — 140-340 см.
- В домах с двумя-тремя этажами минимальная ширина марша — 1,05 м.
- Уклон — не больше 40º.
- Высота шага — 15-19 см.
- Ширина проступи в узкой части — не меньше 10 см, по центру — минимум 20 см.
- Высота ограждений
- Если в круговой конструкции больше одного оборота, расстояние между витками — не меньше роста человека (1,9 м).
При расчете круглой лестницы определите точное направление вращения, место захода и выхода. Может не хватить площади, отведенной под поворот в 360 градусов. Нужно вычислить:
- длину окружности марша с учетом высоты между полом первого-второго этажа и диаметра проема;
- количество ступеней в витке, исходя из рекомендованной высоты шага;
- глубину проступей в средней части (длина окружности/количество ступеней), в точке крепления на опоре, в наружной части;
- проем в межэтажном перекрытии — размеры больше диаметра лестницы на 20-22 см.
Лестничные элементы изготавливают строго по размерам, полученным в результате расчетов. Монтаж винтовых лестниц достаточно сложный. Намного проще собрать модульную круглую конструкцию. Вы можете собрать модули своими силами.
Соблюдение последовательности монтажа:
- Обозначаем на первом этаже место расположения лестницы.
- Прикладываем к полу проступь и очерчиваем окружность с диаметром, равным ее длине.
- Устанавливаем стойку по центру круга.
- Надеваем промежуточную втулку, а на нее — первую ступень.
- Выравниваем проступь по высоте от пола, по удаленности от стен, закрепляем ее.
- Укладываем поочередно остальные ступени, чередуя их со втулками, распределяя по всей окружности.
- Закрепляем последнюю проступь в стенах проема.
- Ставим балясины и поручень.
Расчет количества модулей производится, исходя из расстояния между этажами. Надежность модульной лестницы зависит от крепления и правильной сборки. Такие марши, как правило, не нуждаются в дополнительной отделке. Все элементы продаются готовыми — покрашенными, обработанными защитными пропитками.
Винтовые лестницы – 135 лучших фото-идей дизайна лестницы на второй этаж в частном доме
Интерьер лестниц фото
Архитектурная студия Chado
Основой концепции этого современного интерьера стала честная архитектура дома. Теплый оттенок шпона мебели и балки из белого дерева придают уюта даже такому большому и открытому помещению, как кухня-гостиная.
Среди материалов главная роль отведена дикому колотому камню темно-красного тона. Он используется как в интерьере, так и на фасаде, пронизывая кровлю и витражи. Из камня состоит и двусторонний камин, который объединяет две зоны — столовую и гостиную.
2019 SMA StairCraft Awards — Best Spiral Stairway — Arcways, Inc
Stairbuilders and Manufacturers Association
Aesthetic Value: Client required an upscale classical European look with minimalist features. Spiral became dramatic feature in customers home office.
Stair Safety: All the local municipal codes were followed and met.
Holyrood Street
S&A Stairs
Идея дизайна: огромная винтовая лестница в стиле модернизм с ступенями из известняка и подступенками из известняка
Private Residence
D.Serba Design
Пример оригинального дизайна: большая винтовая деревянная лестница в стиле неоклассика (современная классика) с деревянными ступенями, металлическими перилами и панелями на части стены
The Peaks- The Ellingwood
Apex Design & Drafting
Свежая идея для дизайна: винтовая лестница среднего размера в современном стиле с металлическими ступенями и металлическими перилами без подступенок — отличное фото интерьера
Wooden Oak Lotos Stairs
Art of Stairs
Staircase in the shape of waterlily reflecting connection with nature.
Свежая идея для дизайна: большая винтовая лестница в стиле модернизм с деревянными ступенями и металлическими перилами — отличное фото интерьера
Glass Staircase
Cyndi Kay Design
sapphire blue glass treads with glass railing.
Источник вдохновения для домашнего уюта: винтовая лестница среднего размера в стиле модернизм с стеклянными ступенями, стеклянными подступенками и стеклянными перилами
Artfully Modern Lake Home
Lowell Custom Homes
LOWELL CUSTOM HOMES, LAKE GENEVA, WI Custom Home built on beautiful Geneva Lake features New England Shingle Style architecture on the exterior with a thoroughly modern twist to the interior. Artistic and handcrafted elements are showcased throughout the detailed finishes and furnishings.
Lakefront Compound
The Robin Kencel Group
A private country compound on 5.7 lakefront acres, set in the estate section of Round Hill Rd.
Exacting attention to detail is evidenced throughout this 9 bedroom Georgian Colonial. The stately facade gives way to gallery-like interior spaces. Dramatic Great Room with wood-beam cathedral ceiling and stone fireplace, professionally equipped kitchen, breakfast room and bi-level family room with floor-to-ceiling windows displaying panoramic pastoral and lake views. Extraordinary master suite, all bedrooms with en suite baths, gym, massage room, and guest house with recording studio and living quarters.
Exquisite gardens, terraces, lush lawns, and sparkling pool with cabana and pavilion, all overlook lake with private island and footbridge.
Ultra Modern Home
Amandine Tosello
Peter Giles
Источник вдохновения для домашнего уюта: огромная винтовая лестница в современном стиле с стеклянными перилами без подступенок
Долой евроремонт
Valery Design
На фото: винтовая лестница в современном стиле с металлическими перилами без подступенок с
Stunning Spiral Stair with Stainless Steel Multiline Rail and Oak Treads
Duvinage LLCThis stunning spiral stair grants multistory access within a beautiful, modern home designed with green principles by Carter + Burton Architecture.
This is a 10′ high 6′ diameter stair with 22.5 degree oak covered treads, featuring stainless steel rail with 5 line rail infill. The rail extends around the stair opening, balcony, and loft area for a beautiful, integrated, thoroughly modern statement.
Santa Monica
bspk design inc.
На фото: винтовая деревянная лестница в стиле модернизм с деревянными ступенями и металлическими перилами с
Modern River Getaway
Petrine Construction
swartz photgraphy
Идея дизайна: винтовая лестница среднего размера в стиле модернизм с металлическими ступенями и металлическими перилами без подступенок
Modern Oceanfront Home
NXG Studio
Brantley Photography
Стильный дизайн: большая винтовая лестница в современном стиле с деревянными ступенями и металлическими перилами без подступенок — последний тренд
Traditional Timnath Spiral Staircase
A&E Custom Metal Fabrication and Welding
This exterior spiral staircase was fabricated in 1 piece.
It has a double top rail, decorative pickets, 4″ outer diameter center pole fastened to a concrete caisson. The finish is a copper vein exterior powder coat to be able to withstand the unpredictable Colorado weather.
28_Multi-Level Oak&Metal Staircase in Custom Built Home, Potomac Falls MD 20854
Century Stair Company
This custom built home by owner/engineer features high end finishes, and all architecture emphasizes wood and natural light; our vast selection on stair components were able to meet his selective choices, and our design team/manufacturing team was able to fulfill the required construction methods, dimensions, clearances, finishes details, and installation specifications.CSC 1976-2020 © Century Stair Company ® All rights reserved.
Гнутое стекло для винтовых лестниц в Москве и России по выгодным ценам
Винтовая лестница с ограждением из гнутого стекла – эффектный элемент интерьера дома, офиса, торгового центра, ресторана, кафе, бассейна и другого помещения.
Такой необычный дизайн спиральной лестницы сразу же обращает на себя внимание. Круглая лестница превращается в центральную деталь, вокруг которой нередко строится обстановка.
Благодаря визуальной легкости и прозрачности конструкции стеклянные лестницы помогают создавать ощущение свободы. Они смотрятся очень современно, подчеркивая интерьеры в стиле хай-тек, минимализм, модерн.
Уместна такая радиальная лестница и в классическом оформлении, восточном и японском, а также любом другой стилях. Особенно актуальны такие лестницы полукругом в помещениях, где бывает много людей: больницах, залах, ожидания, холлах гостиниц.
Благодаря применению современных технологий в нашей компании изготавливаются гнутые перила винтовых лестниц из стекла любой конфигурации. Это позволяет реализовать самые смелые дизайнерские проекты. Стеклянные перила создают эксклюзивный дизайн и красноречиво свидетельствуют о хорошем вкусе своих владельцев. Обстановка обретает особое звучание, выглядит более роскошной и статусной.
Плюсы лестниц со стеклянным ограждением
К главным преимуществам винтовых стеклянных лестниц специалисты относят:
- надежность таких решений: особая технология изготовления и изгибания стекла позволяет создавать прочные и долговечные перильные ограждения;
- за стеклянными элементами легко ухаживать;
- эстетические характеристики таких круглых лестниц высоки: они смотрятся очень изящно;
- стеклянная винтовая лестница в доме винтовая лестница в подвал или другом помещении исправно выполняет свои функциональные задачи.
Какое стекло используется для ограждений винтовых лестниц?
К стеклу для лестницы полукруглой предъявляются высокие требования. Оно должно быть максимально прочным и то же время обладать хорошей прозрачностью.
Таким условиям соответствует два вида стекол, которые используются в нашей компании для красивых винтовых лестниц – закаленное и триплекс.
Первый вариант получают в процессе закаливания обычного стекла определенной толщины при высокой температуре.
Круглая лестница с такими перилами максимально безопасна.
Технология изготовления триплекса подразумевает формирование своеобразного «пирога». Его внешние слои составляют два закаленных стекла. Между ними прокладывается специальная полимерная пленка, которая при нагреве создает монолитную конструкцию. В результате формируется очень прочный и долговечный материал, на поверхности которого практически не появляются царапины, а разбить его почти невозможно.
Как делают гнутые ограждения для лестниц из стекла?
Чтобы винтовая лестница смотрелась особенно эффектно, стекло для нее изгибается под заданным углом. Для этого применяется технология моллирования.
Суть заключается в том, что стекло помещается в специальную печь, где разогревается до высокой температуры (до 700 0С). Это делает стекло мягким, и оно становится способным принять практически любую форму. Под собственным весом стекло изгибается по конфигурации металлического шаблона, в который предварительно помещено.
Затем выполняется охлаждение. Это постепенный процесс, контролируемый автоматикой. Благодаря тому, что температура стекла снижается очень медленно, его структура значительно укрепляется. Поверхностные слои обретают повышенную прочность, что имеет большое значение для перил лестниц по кругу.
В результате получается ограждение для стеклянной винтовой лестницы выбранной конфигурации с высокими показателями прочности и безопасности. При случайном разбивании материал не рассыпается на острые осколки. Если быль использовано закаленное стекло, образуются мелкие кусочки с округлыми гранями. При применении триплекса частицы стекла остаются на полимерной пленке, скрепляющей его слои.
Моллирование позволяет создавать перила для стеклянных лестниц практически любой формы. Это может быть как винтовая лестница для дачи, дома, офиса, квартиры, так и лестница волной, которая смотрится очень оригинально.
Как можно декорировать винтовую лестницу?
Для украшения перил винтовой лестницы в частном доме винтовой лестницы в квартире или другом помещении могут использоваться различные технологии.
- Красиво смотрится рисунок, нанесенный пескоструйным методом. Такая винтовая лестница для офиса будет выглядеть просто роскошно.
- Искусная гравировка помогает создать элитную стеклянную лестницу. Такая круглая лестница украсит любое помещение.
- С помощью декоративных наклеек можно легко преобразить уже установленную лестницу круглую винтовую.
Как крепятся стеклянные перила на круглую лестницу?
Чтобы винтовая лестница на мансарду, винтовая лестница на кровлю и в любом другом месте была безопасной и служила долгое время, важно предусмотреть надежное крепление изогнутых перил. Предлагается четыре основных варианта.
- На держателях из нержавеющей стали (пластинчатого или зажимного типов). Стеклянные элементы помещаются и удерживают в них.
- На алюминиевом профиле. Гнутое стекло оправляется в прочный профиль, который может окрашиваться или скрываться за декоративной панелью.
- На точечных крепежах. Особенно востребован для радиусных лестниц небольшого диаметра, размещенных в помещении, где не слишком много места. Крепежи устанавливаются на торцах винтовой лестницы на 2 этаж и помогают экономить пространство. Изогнутое стекло может использоваться достаточно толстое.
- На министойках. Хорошо смотрится такой вариант на уличных винтовых лестницах, ведущих к морю, на винтовых лестницах на чердак и других. Стойки устанавливаются в любом месте ступеней.
Особенно востребован для радиусных лестниц небольшого диаметра, размещенных в помещении, где не слишком много места. Крепежи устанавливаются на торцах винтовой лестницы на 2 этаж и помогают экономить пространство. Изогнутое стекло может использоваться достаточно толстое.Сколько стоят стеклянные лестницы?
Затраты на изготовление и установку стеклянных гнутых перил для винтовой лестницы рассчитываются на основании комплекса нескольких моментов.
- Играет роль, какое именно гнутое стекло выбрано для изогнутой лестницы: стоимость закаленного стекла и триплекса различается.
- Принимается в внимание сложность конфигурации радиусных перил лестницы круглой: чем сложнее предлагается форма, тем больше усилий и времени потребуется для реализации проекта.
- Учитывается, какого размера будет винтовая лестница. Более крупные изделия обходятся дороже.
- Чтобы выполнить предварительный расчет винтовой лестницы, обращаетесь к специалистам нашей компании.
Более крупные изделия обходятся дороже.Заказать винтовые лестницы в Москве
Винтовая лестница на заказ изготавливается строго по индивидуальным проектам, поскольку каждое такое изделие отличается определенными особенностями. Мы производим гнутые стекла для округлых лестниц практически любой конфигурации.
Стеклянные лестницы с полукруглыми перилами из прочного качественного стекла подарят вашему дому, офису, другому помещению совершенно особое настроение.
Возможно, Вам также будет интересно
Круглые и изогнутые лестницы
Круглые и изогнутые лестницы
Нет ничего более красивого, чем исключительно хорошо спроектированная, изготовленная и законченная изогнутая лестница или круговая лестница, установленная в вашем доме или офисе. Широкие черты круглых и изогнутых лестниц добавляют нотку гламура в дом и могут создать чрезвычайно открытое ощущение в комнате или прихожей.
Уже более 30 лет мастера компании The Great Lakes Stair & Millwork Co. создают круглые и изогнутые лестницы по индивидуальному заказу с «мастерством Старого Света», которые прослужат вам всю жизнь.
Работая с клиентами на протяжении многих лет над проектированием и установкой круглых и криволинейных лестниц, мы заметили, что много раз люди путались в описании различных типов радиусных лестниц: Винтовые лестницы, криволинейные лестницы, винтовые лестницы, круглые лестницы . В целях разъяснения и установления последовательного словарного запаса и понимания мы предлагаем следующие определения:
- Круговая лестница вращается по кругу по окружности заданной области. Обычно поворачивается более чем на 90 градусов. Эта лестница имеет центральное «отверстие», через которое человек может смотреть вверх или вниз. Иногда люди вешают люстры через центральную часть этих лестниц.
- Изогнутая лестница совершает широкий поворот на меньшей площади, чем круглая лестница, и обычно не образует полный круг. Обычно поворачивается на 90 градусов или меньше.
- A Винтовая лестница аналогична по размеру и повороту винтовой лестнице, но не использует центральную стойку и обычно имеет поручни с внутренним и внешним радиусом.
- Винтовая лестница завершает поворот с помощью углов и делает это с угловыми ступенями без центральной стойки.
- Винтовая лестница обычно представляет собой лестницу с малым радиусом, размер которой определяется диаметром, а оборачивается вокруг центральной стойки.
- A Круглая лестница обычно относится к круглой или изогнутой лестнице
Обычно поворачивается на 90 градусов или меньше.Каковы преимущества круглых и криволинейных лестниц
Как упоминалось выше, круглые и криволинейные лестницы являются одними из самых красивых, архитектурно-эстетичных типов лестниц, которые можно установить в дом или бизнес. Они считаются «вращающимися скульптурами», которые также являются очень функциональным предметом мебели.
Их плавная, широкая красота привносит плавность и грациозность в ваш дом, предлагая фокус для разговоров, а также отличное место для фотосъемки во время многих семейных встреч.
Когда дело доходит до безопасности, вам не нужно бояться круглой или изогнутой лестницы. Они очень удобны в использовании благодаря естественному ритму (поток и постоянство) ступеней, что делает подъем и спуск по лестнице чрезвычайно удобным даже в случае чрезвычайной ситуации. На настоящей круглой или изогнутой лестнице человеку никогда не приходится смотреть на свои ноги при переходе по лестнице из-за ритма и последовательного симметричного дизайна лестницы. Эта точная частота шагов позволяет очень легко подниматься и спускаться по круговым и изогнутым лестницам, в отличие от 9.Прямые лестницы с углом наклона 0 градусов, где вы должны уделять больше внимания тому, куда вы ставите ноги при резком повороте. Кроме того, настоящие изогнутые и круговые лестницы занимают меньше места, чем другие типы прямых лестниц с платформами.
Их простота использования, эффективное использование пространства и потрясающая эстетическая ценность делают круглые и изогнутые лестницы идеальным выбором для многих ситуаций.
Круглые и изогнутые лестницы соответствуют всем применимым строительным нормам как для коммерческих, так и для жилых зданий.
Доставка и установка круглых и криволинейных лестниц очень похожи на обычные прямые лестницы. Сама тележка лестницы (часть лестницы, состоящая из ступеней, подступенков и косоуров в сборе) загружается в закрытый грузовик или прицеп и закрепляется на месте. Остальные части лестницы упаковываются отдельно, такие как поручни, шпиндели, струбцины и ступени площадки, которые снимаются с лестницы и пронумерованы и маркированы для облегчения повторной сборки в месте назначения проекта. Независимо от того, доставляем ли мы лестницы на расстояние 5 миль или 5000 миль, мы упаковываем, отправляем и закрепляем эти лестницы одинаковым образом, чтобы не повредить транспортировку на стройплощадку или место реализации проекта.
Почему вам следует выбрать лестницу Great Lakes для вашей круговой или изогнутой лестницы
Имея более чем 30-летний опыт в производстве и установке круговых и криволинейных лестниц, мы точно знаем, какие вопросы задать о вашем проекте, и мы поймем ваши потребности как потребитель. Мы сотрудничаем с нашими клиентами, делясь фотографиями, оценивая ваше пространство, понимая ваши требования, а затем воплощая ваши идеи в реальность. Мы не производим никаких базовых продуктов или продуктов начального уровня; все наши решения для круглых и изогнутых лестниц варьируются от полуиндивидуальных до всех проектов, разработанных по индивидуальному заказу и выполненных вручную.
Пожалуйста, позвоните нам по телефону 330-225-2005 или свяжитесь с нами, когда вы рассматриваете круговую или изогнутую лестницу для вашего дома или бизнеса. Специалисты The Great Lakes Stair & Millwork Company позаботятся о том, чтобы вы получили правильный дизайн лестницы для ваших нужд по правильной цене для вашего бюджета, а также дополнительную квалифицированную установку лестницы и системы поручней, которые прослужат вам всю жизнь.
Размеры и размеры винтовой лестницы
При выборе размеров винтовой лестницы необходимо знать размер самой винтовой лестницы. Однако, с другой стороны, не менее важно знать размеры вашего пространства, чтобы знать, подойдет ли винтовая лестница нужного вам размера. Не только подходит, но и подходит таким образом, чтобы наилучшим образом использовать ваше пространство, ничего не тратить впустую и не ограничивать желаемые функциональные возможности.
Высота лестницы
Высота от пола до пола
Из стандартных размеров лестницы наиболее важным измерением при планировании конструкции винтовой лестницы будет высота от пола до пола. Расстояние между двумя этажами, которые вы хотите соединить, установлено. Наиболее распространенные ошибки, которые люди совершают при определении размера своей лестницы с точки зрения высоты, заключается в том, что они измеряют высоту от пола до потолка, а не высоту от пола до пола, что им действительно нужно.
От пола до потолка — это расстояние между верхней частью пола и потолком. Но вам нужно подняться выше потолка на вершину следующего этажа. Таким образом, вам нужно измерить через потолок, через любой черный пол и через любой пол, чтобы получить правильные измерения для определения размера вашей лестницы. Например, если вы устанавливаете лестницу на палубе, вашим измерением от пола до пола будет длина между уровнем земли и готовым настилом палубы. Как правило, наши лестницы устанавливаются двумя способами: отрываются от террасы, чердака, здания и т. д. или лестница устанавливается через отверстие в полу. Если вы устанавливаете лестницу через отверстие в полу, вы можете просто измерить расстояние от нижнего этажа до верха отверстия. При измерении обязательно учитывайте наличие бетона, подстилающего слоя, основания, коврового покрытия или плитки.
Вращение лестницы
Ваша полная спираль
Когда вы думаете о винтовой лестнице, вы можете представить себе круглую лестницу с красивой спиралью на 360 градусов, которая имеет причудливую извилистую форму.
Каждая спиральная лестница Солтера уникальна вплоть до ее вращения. В качестве индивидуального магазина мы можем построить вашу лестницу в соответствии с вашими требованиями, поэтому стандартные размеры лестницы не обязательно должны быть такими стандартными. Спецификация, которая определяет вращение вашей винтовой лестницы, — это высота от пола до этажа. Пожалуйста, обратитесь к таблице выше для справки о том, как рассчитать поворот вашей лестницы. Большинство, но не все наши лестницы используют 30-градусные ступени. Другими словами, каждая ступенька представляет собой поворот на 30 градусов. Используя приведенную ниже таблицу, вы заметите, что 9ступени дают вам 270 градусов вращения (9 ступеней x 30 градусов = 270 градусов вращения). Полный поворот на 360 градусов означает, что вы выйдете из него под тем же углом, под которым вошли на лестницу.
| Вращение | |
|---|---|
| Ступени 30° | Вращение лестницы |
| 9 ступеней | 270° |
| 10 ступеней | 300° |
| 11 ступеней | 330° |
| 12 ступеней | 360° |
| 13 ступеней | 390° |
| 14 ступеней | 420° |
| 15 ступеней | 450° |
Ширина лестницы
Диаметр винтовой лестницы
Независимо от того, куда ведет ваша лестница, вам необходимо помнить о ее диаметре.
Самое простое определение вашего диаметра — это ширина вашей лестницы, поскольку винтовые лестницы — это круглые лестницы. Стены могут ограничивать диаметр вашей лестницы. Наши дизайнеры помогут вам определить оптимальный размер лестницы для вашего помещения. Наименьший диаметр, который мы предлагаем, составляет 3 фута 6 дюймов (42″ X 42″). Стандартные диаметры увеличиваются с шагом в шесть дюймов, с 42 ″ x 42 ″ до 48 ″ x 48 ″, до 54 ″ x 54 ″ и так далее. Вы также можете думать о диаметре как о площади основания лестницы или, другими словами, о пространстве, которое занимает ваша лестница. Лестница диаметром пять футов имеет площадь основания 60″ x 60″. Чтобы определить, сколько места займет лестница диаметром 5 дюймов, вы можете просто использовать клейкую ленту, чтобы отметить пространство на полу. Диаметр не является обязательным измерением, когда вы звоните своему дизайнеру, но он может помочь вам определить правильный размер для вашего помещения. Поскольку винтовая лестница — это чисто вертикальная конструкция, ее можно представить как цилиндр или трубу, поднимающуюся и опускающуюся.
Лучший способ найти правильный размер для вас — найти свои размеры в приведенной выше таблице и позвонить нам, чтобы поговорить с одним из наших дизайнеров для получения экспертной консультации.
| Диаметр и площадь винтовой лестницы | |
|---|---|
| Диаметр лестницы | След |
| 3′-6″ | 42″ x 42″ |
| 4′-0″ | 48″ x 48″ |
| 4′-6″ | 54″ x 54 |
| 5′-0″ | 60″ x 60″ |
| 5 футов-6 дюймов | 66″x 66″ |
| 6′-0″ | 72″ x 72″ |
Свободное место для прогулок
Размер для вашего комфорта
Поскольку винтовые лестницы часто используются для экономии места, многие люди обеспокоены тем, что лестница будет слишком узкой для обычного использования. Мы называем фактическое место для ходьбы на вашей ступени чистой пешеходной дорожкой, которая помогает вам соблюдать правила ступеней лестницы.
Ваш пешеходный путь — это пространство, по которому вам придется подниматься и спускаться по лестнице. Это важное измерение, так как вы хотите, чтобы вам было удобно подниматься и спускаться по лестнице. В некоторых местах требуется лестница диаметром 3–6 дюймов. Поскольку это измерение дает вам только 17-дюймовую свободную пешеходную дорожку, они обычно используются в качестве второстепенных средств доступа. Хотя это совершенно безопасный диаметр и размер пространства для ходьбы, если у вас есть больше места, вы можете посмотреть на больший диаметр. Вы получаете 3 дюйма пространства для ходьбы на каждые 6 дюймов диаметра. Наша лестница диаметром 5 футов соответствует нормам и обеспечивает свободное пространство для ходьбы 26 дюймов. Это, вероятно, самое близкое к традиционной пешеходной дорожке.
Отверстие в полу
Размеры отверстия для винтовой лестницы
Если ваш проект включает отверстие в полу (вероятно, круглое отверстие для круглой лестницы), которое требует винтовой лестницы, вы должны обратить пристальное внимание на размеры отверстия для колодца.
. Если вы устанавливаете лестницу через отверстие в полу, важно убедиться, что у вас есть отверстие подходящего размера для вашей новой винтовой лестницы. Мы называем эту дыру в полу «отверстием колодца». В зависимости от того, где вы ставите лестницу, размер отверстия колодца может быть определен для вас. Если вы хотите использовать компактные функции винтовой лестницы и оставить ее в углу комнаты, стены могут ограничивать размер проема вашего колодца. Наименьшее отверстие скважины, с которым мы можем работать, составляет 44 x 44 дюйма. Это потому, что наименьший диаметр, который мы предлагаем, составляет 42″ x 42″ (3 фута 6 дюймов). Отверстие размером 44″ x 44″ гарантирует, что ваши пальцы не будут защемлены, когда вы хватаетесь за поручень, когда поднимаетесь и спускаетесь по лестнице.
Обратите внимание, что если вы прикрепляете лестницу к стене чердака или террасы, вам не потребуется измерение отверстия в колодце, но вам потребуются диаметр и площадь основания в следующем разделе.
| Вскрытие скважины | |
|---|---|
| Диаметр лестницы | Вскрытие скважины |
| 3′-6″ | 44″ x 44″ |
| 4′-0″ | 50″ x 50″ |
| 4′-6″ | 56″ x 56″ |
| 5′-0″ | 62″ x 62″ |
| 5 футов-6 дюймов | 68″x 68″ |
| 6′-0″ | 74″ x 74″ |
Размеры платформ
Размер вашей платформы так же важен, как и свободная дорожка для ходьбы. Ваша платформа, или площадка, является точкой входа и выхода для вашей винтовой лестницы. Размер вашей платформы определяется диаметром вашей винтовой лестницы. Он рассчитывается на открытое пространство отверстия вашего колодца, которое осталось после вашего последнего шага. Ваша точка входа и выхода может быть определена размещением вашей платформы в одном из четырех квадрантов отверстия вашего колодца.
Наши дизайнеры могут показать вам различные варианты во время онлайн-конференции в режиме реального времени.
Размеры протектора
Размер вашей платформы так же важен, как и свободная дорожка для ходьбы. Ваша платформа, или площадка, является точкой входа и выхода для вашей винтовой лестницы. Размер вашей платформы определяется диаметром вашей винтовой лестницы. Он рассчитывается на открытое пространство отверстия вашего колодца, которое осталось после вашего последнего шага. Ваша точка входа и выхода может быть определена размещением вашей платформы в одном из четырех квадрантов отверстия вашего колодца. Наши дизайнеры могут показать вам различные варианты во время онлайн-конференции в режиме реального времени.
| Размеры протектора | |||||
|---|---|---|---|---|---|
| Диаметр лестницы | Радиус протектора | Истинная глубина протектора | Стальная ширина протектора | Ширина деревянной крышки | Свес протектора |
| 3′-6″ | 20,5″ | 9,5″ | 11,5″ | 13,5″ | 7,31″ |
| 4′-0″ | 23,5″ | 9,5″ | 13,25″ | 15,25″ | 7,31″ |
| 4′-6″ | 26,5″ | 9,75″ | 15″ | 17″ | 7,31″ |
| 5′-0″ | 29,5″ | 9,75″ | 16″ | 18″ | 7,31″ |
| 5 футов-6 дюймов | 32,5″ | 9,88″ | 17,5″ | 19,5″ | 7,31″ |
| 6′-0″ | 35,5″ | 10″ | 19. 5″ | 21,5″ | 7,31″ |
Калькулятор винтовых лестниц — геометрия круговых, криволинейных, спиральных и резервуарных лестниц
Полноэкранный режим
?
Всегда показывать полное меню
Прилепленное меню
Новый Расстояние между полками Смотрите завершенные проекты!
Свяжитесь с нами
Есть идея для нового калькулятора или улучшения/дополнения к существующим?
Или нужна помощь с использованием наших калькуляторов?
Пожалуйста, дайте нам знать!
?
Создание и печать полномасштабных PDF-файлов со схемами на этой странице (шаблоны)
| Геометрия винтовой лестницы — дюймы Калькулятор истинного радиуса перил Шкала ? Гусеницы, вращающиеся более чем на 360°, показаны на вставке диаграммы для ясности Вращение Внутренний радиус | ||||||||||||||||||||||||
ПРОВЕРЬТЕ МЕСТНЫЕ КОДЫ (см. схему протектора)
д. Расширенные ступени должны перекрываться для формирования правильной геометрии |
Объяснение ходовых размеров Не включая расширение протектора
Внутренний стрингер = точки ступеней, извивающиеся вверх и вокруг ВНУТРИ лестницы от вершины первого подъема до верхнего этажа.
Внешний стрингер = точки ступеней, извивающиеся вверх и вокруг СНАРУЖИ лестницы от вершины первого подъема до верхнего этажа.
Внутренний отвес = точки протектора по вертикали (отвес).
Внутренний уровень = точки протектора вокруг ВНУТРЕННЕГО УРОВНЯ (или плоского, как отмечено ВОКРУГ круга на полу.)
Ходовые измерения:
| Внутри стрингера Разметка | Внешний стрингер Разметка | Внутри отвеса Разметка | Внутренний уровень Разметка |
Щелкните левой кнопкой мыши, отпустите и перетащите, чтобы измерить масштаб внутри диаграммы.
