Проект кухни с размерами: как организовать кухонное пространство

Кухня является одним из важнейших помещений в доме – здесь готовят и принимают пищу, собираются всей семьей и встречают гостей. Помимо того, что помещение кухни должно быть эстетически привлекательным, оно должно отвечать требованиям, связанным с особыми эксплуатационными условиями.

Это касается не только отделочных материалов, но и конструкции кухонного гарнитура, которая должна быть функциональной, эргономичной и практичной. Не всегда можно подобрать готовый гарнитур – причиной может стать планировочные особенности помещения, особые требования к дизайну фасадов, ограниченный бюджет.

Выходом может стать проект кухни с размерами, отвечающими требованиям помещения. О том, что потребуется учесть при разработке проекта кухни – сегодняшний материал.

Проект кухни с размерами

Содержание статьи

• С чего начать проектирование кухни
  • Обмер помещения – что учесть
  • Видео — Замер кухни перед заказом мебели
• Основные требования эргономики при проектировании кухни
• Высота рабочей поверхности и другие параметры мебели
• Варианты расположения кухонного гарнитура
  • Угловое (Г-образное) размещение
  • П-образное размещение
  • Полуостровное размещение
  • Островное расположение
  • Линейный способ расположения
  • Двухрядный способ расположения
• Особенности дизайна кухонного гарнитура
  • Что учесть при проектировании шкафов
  • Кромкование деталей
  • Особенности проектирования угловых шкафов
  • Что учесть при проектировании выдвижного ящика
  • Видео — Функциональное проектирование кухни расскажет

С чего начать проектирование кухни

Разработка проекта начинается с создания эскиза, поиска концепции, а затем определяется возможность ее реализации в существующих условиях. Для этого необходимо подобрать размеры основных элементов в соответствии с параметрами помещения.

Размеры кухонного гарнитура и его основных элементов подбираются с учетом параметров помещения

Обмер помещения – что учесть

На первом этапе необходимо подготовить обмерочный план кухни, чтобы наглядно отобразить конструктивные особенности помещения, расположение оконного и дверного проема, труб, стояков, розеток, включателей.

Обмерочный план кухни

Для разработки проекта кухонного гарнитура требуется выполнять ряд измерений.

Таблица 1. Необходимые измерения

Иллюстрация	Описание
Замер №1	Важный показатель – высота потолка (h2 на схеме). Если в помещении имеется натяжной потолок или предполагается его установка, то от значения h2 потребуется отнять 4-5 см. При наличии гипсокартонных потолочных конструкций выполняют два замера: h2 и от пола до гипсокартонной конструкции.
Замер №2	При расположении на кухне газовой трубы также необходимо выполнить ряд измерений: h3 – расстояние от пола до газового крана, L4 – от смежной стены до газопроводной трубы и L8 – расстояние между трубой и стеной, вдоль которой она расположена.
Замер №3	Чтобы определить – не будет ли подоконник мешать установке кухонного гарнитура, необходимо выполнить замеры, на схеме обозначенные как L5 b h4 – первый от угла смежных стен до края подоконника и второй от пола до подоконника. Если значение L5 превышает 60 см, то расстояние от пола до подоконника не измеряют.
Замер №4	С противоположной стороны от стены до трубы выполняют замеры L3 – от угла до газопроводной трубы и L2 – от угла до крайней точки газоотводной трубы. Зная значение расстояний L1, L3 и L4 можно определить диаметр газовой трубы.
Замер №5	На этой же стене и противоположной определяют расположение виртуальной точки, которая образуется при схождении линий с координатами 60 х 81-82 см. (Lвсп. и h всп. на схеме).
Замер №6	При соединении расположенных противоположно виртуальных точек будут получены две длины – от точки до точки и непосредственно между противоположными стенами от угла до угла. Эти две длины сравнивают и выбирают наибольшее, которое будет отображено на эскизе.
Замер №7	К основным размерам относится ширина противоположной от окна стены (L6 на схеме).
Замер №8	Также требуется определить место размещения вытяжного отверстия, выполнив измерения L7 (от угла) и h5 (от пола).
Замер №9	При расположении гарнитура на противоположной стороне – измеряют расстояние от дверного проема до стены (L1доп. на схеме).
Замер №10	При размещении гарнитура вдоль стены, смежной с той, вдоль которой проходит труба отопления, потребуются следующие измерения: L2доп. – от угла до края подоконника, L3доп. – от угла до трубы отопления, L4доп. – от трубы отопления до стены, вдоль которой она расположена.
Замер №11	Полученные замеры отображают на эскизе.

Видео — Замер кухни перед заказом мебели

Основные требования эргономики при проектировании кухни

При разработке проекта кухни важно учесть требования эргономики – науки, которая определяет соответствие окружающей технологичной среды антропометрическим, физиологическим и психологическим особенностям человека. На кухне эргономика играет важную роль, позволяя создавать функциональную и безопасную мебель в рабочей зоне.

Основные размеры мебели подбираются с учетом антропометрических данных человека

Деятельность человека на кухне предполагает выполнение им ряда технологических процессов: хранение продуктов питание, их мытье, разделка и приготовление. Поэтому основными элементами кухни являются холодильник, мойка и плита, которые образуют, так называемый, рабочий треугольник,

Расположение мебели и оборудования в соответствии с технологическим процессом

При разработке проекта кухонного гарнитура сначала следует определиться с местом расположения мойки, которая устанавливается не далее, чем в 2,5 метрах от стояка.

Основные этапы технологического процесса на кухне

В типовой квартире иное расположение мойки может потребовать серьезных финансовых затрат. В частном доме мойка может быть установлена в любом месте. Оригинально смотрится мойка у окна – это не только эстетично, но и практично – экономится энергия и максимально используется свободное место в помещении.

Расположение мойки на кухне в частном доме

Рядом с раковиной устанавливают посудомоечную и стиральную машину. При выборе места под посудомоечную машину учитывают правша или левша владелец кухни. В первом случае ПММ устанавливают с левой стороны относительно мойки, во втором – с правой.

Как установить встраиваемую посудомоечную машину? Подробно читайте в нашей специальной статье.

Угловое расположение мойки

Популярностью пользуется угловое размещение мойки. Они обеспечивают удобство мытья посуды или продуктов. А также такое расположение выгодно с экономической стороны, так как обычно стояк располагается именно в углу помещения.

Рабочее пространство между плитой и мойкой

Плиту располагают поблизости к газовой трубе вытяжному отверстию так, чтобы расстояние до мойки составляло от 40 до 180 см. Оптимальным решением будет устройство основной рабочей поверхности длиной не менее 50 см (оптимальное значение – 90 см) между плитой и мойкой.

Минимально допустимые размеры столешницы

По технике безопасности столешница минимум длиной 40 см должна быть с обеих сторон плиты. Также стоит учитывать, что расстояние от окна до плиты должно быть не менее 40 см.

Рекомендуемое значение длины столешницы от плиты

Для эффективного удаления дыма над плитой устанавливают вытяжку на высоту 65 см, если плита электрическая и на 75 см, если плита газовая.

Вытяжка сегодня — незаменимый элемент, которым комплектуется любая кухня. Это устройство необходимо для очистки помещения от паров, копоти и примесей, неминуемо появляющихся в процессе приготовления пищи. Рекомендуем не спешить с выбором, а ознакомиться с параметрами приборов в специальной статье, что позволит правильно подобрать модель и не разочароваться в такой покупке.

Навесные шкафы вешают на расстоянии от столешницы в 50 – 70 см. Оптимальное расстояние соответствует ширине стеновой панели и составляет от 55 до 60 см

Таблица 2. Как правильно определить место расположения плиты

Иллюстрация	Описание
Совет №1	Практичным решением станет оборудование тумб около мойки и плиты выдвижными ящиками для хранения мелкой кухонной утвари: лопаток, прихваток, полотенец.
Совет №2	В целях обеспечения мер противопожарной безопасности для расположения плиты выбирают место, на достаточном расстоянии от окна. Часто причиной пожара становятся вспыхнувшие занавески.
Совет №3	Плита не должна располагаться вплотную к холодильнику – из-за перегрева последний может в скором времени сломаться. Поэтому необходимо предусмотреть между оборудованием свободное пространство шириной не менее 15 см под бутылочницу.
Совет №4	Не рекомендуется располагать плиту рядом со стеной: так не останется свободного места под необходимую рабочую плоскость, которая должна составлять минимум 15 см в ширину. Еще один недостаток такого расположения заключается в том, что брызги от готовящейся еды и масло будут попадать на стену, она будет регулярно перегреваться – не каждый материал выдержит столь интенсивные нагрузки.
Совет №5	Расстояние между варочной поверхностью и газовой трубой должно составлять не меньше 5 см – если меньше, то варочную панель нельзя будет смонтировать.
Совет №6	Если вытяжка над варочной панелью не устанавливается, то это место оставляют свободным. Не стоит вешать непосредственно над плитой шкаф – жир и влага будут оседать на корпусе и в скором времени конструкция начнет разбухать.
Совет №8	Габариты плиты или варочной поверхности являются основным критерием при выборе вытяжного оборудования.

Также стоит предусмотреть наличие свободного места для беспрепятственного передвижения по кухне, с учетом открытия створок и ящиков напольных тумб, дверцы посудомоечной или стиральной машинки, духового шкафа. Стандартная ширина проема составляет 120 см, в кухне с интенсивным движением – от 130 до 150 см, в небольшом помещении – до 100 см.

Варианты организации свободного пространства

Таблица 3. Рекомендации по размещению

Иллюстрация	Описание
Рекомендация №1	Если кухонный гарнитур имеет параллельное расположение элементов, то проход между ними должен быть не менее 120 см – это обеспечит свободный доступ к мебели, открывание створок и выдвижных ящиков, а также свободное перемещение.
Рекомендация №2	Свободное расстояние для комфортного передвижения по кухне от края гарнитура до края обеденного стола должно составлять не менее 90 см.
Рекомендация №3	Не рекомендуется оборудовать напольную тумбу выдвижными ящиками при угловой конфигурации гарнитура непосредственно в углу – их открывание может быть затруднено. По этой же причине не следует располагать в этом месте духовой шкаф или посудомоечную машину.
Рекомендация №4	Если около стены навесной или напольный шкаф имеют распашную систему открывания, то должно быть оставлено свободное пространство до стены для свободного открывания створок.
Рекомендация №5	Оптимальное значение ширины столешницы между плитой и мойкой составляет 50 см.
Рекомендация №6	В целях обеспечения безопасности при наличии маленьких детей в семье, тумба под варочной панелью не должна оснащаться выдвижными ящиками.
Рекомендация №7	В целях обеспечения безопасности розетки около раковины не устанавливают.

Таблица 4. Рекомендации по выбору способа открывания навесных шкафов

Иллюстрация	Описание
Рекомендация №1	Фасады навесных шкафов с распашной системой открывания являются наиболее травмоопасными, также как и фасады, открывающиеся под прямым углом. В связи с этим рекомендуется оснастить навесные шкафы дверцами, открывающимися под углом не меньше 110 градусов в местах расположения основной рабочей поверхности.
Рекомендация №2	Параллельное открывание фасада является более удобным и безопасным, однако надо учитывать, что он перекроет доступ к вышерасположенной зоне хранения. Удобный откидной фасад займет свободное место на верхней крышке навесного шкафа. Поэтому золотой серединой будет являться складной фасад, открывающийся вверх.
Рекомендация №3	Чтобы обеспечить свободный доступ к коммуникациям, расположенным внутри углового шкафа, его дверцы должны иметь ширину не менее 40 см.
Рекомендация №4	Свободное пространство внутри вместительного напольного ящика с раковиной используется не только для размещения коммуникаций, но и для мусорного ведра, моющих средств, фильтров, насосов и компактных бойлеров.
Рекомендация №5	Как показала практика, более удобными являются напольные тумбы, оснащенные выдвижными ящиками для хранения мелких и среднегабаритных кухонных предметов. Чтобы в таком ящике всегда был порядок, используют разделители и лотки.

Высота рабочей поверхности и другие параметры мебели

При изготовлении кухонного гарнитура по собственным размерам, ест возможность соблюсти требования эргономики и учесть при расчете основных параметров мебельных модулей (высоту, глубину) антропометрические данные владельца кухни. Основным параметром, обеспечивающим функциональную и комфортную деятельность на кухне, является высота рабочей плоскости.

Рекомендации по выбору высоты рабочей поверхности

Обратите внимание! Высота рабочей поверхности должна быть одинаковой для всего гарнитура.

Антропометрия мужчины и женщины отличаются, поэтому стоит учесть пол владельца кухни

Усредненное значение высоты типовых столешниц составляет 85 – 86 см и ориентировано на средний рост женщины – 164 см. Для более высоких людей высота столешницы составляет 90 см. При этом 15-20 см составляет высоту опоры. Также следует учесть следующие рекомендации.

Таблица 5. Стандартные параметры

Иллюстрация	Описание
Параметр №1	Максимальная высота, на которой могут располагаться навесные шкафы и полки составляет 210 см.
Параметр №2	Стандартная глубина рабочей поверхности составляет 60 см и соответствует параметрам плиты и холодильника.
Параметр №3	Комфортной и безопасной является высота расположения верхней полки навесного шкафа не превышающая 190 см.
Параметр №4	Шкаф-пенал имеет стандартные размеры от 210 до 240 см.
Параметр №5	Стандартная глубина навесных шкафчиков составляет 30 см.

Обратите внимание! При изготовлении кухонного гарнитура для соединения отдельных элементов столешницы применяют угловые, прямые и торцевые соединительные и защитные планки, которые защищают стыки от загрязнений и попадания влаги.

Виды соединительных планок

В маленьких по площади кухнях используют бытовую технику с малыми габаритами, что позволяет сэкономить пространство, сохранив функциональность помещения в полной мере.

Интерьер малогабаритной кухни

Варианты расположения кухонного гарнитура

Один из важных критериев, с которым необходимо определиться на стадии проектирования кухонного гарнитура является его конфигурация в помещении. Способы расположения гарнитура на кухне бывают:

1. Линейным.
2. Г-образным (угловым).
3. П-образным.
4. Двухрядным (параллельным).
5. Островным.
6. Полуостровным.

Способы размещения кухонного гарнитура

Угловое (Г-образное) размещение

Это вариант является оптимальным при наличии свободного места не менее, чем 1,5 метра около дверного проема при площади помещения от 6 м².

Компактная модель для малогабаритной кухни

Из преимуществ такого планировочного решения можно отметить удобство, универсальность, компактность в сочетании с высокой вместительностью. При таком расположении мебели для обеденной группы можно выбрать центр помещения.

Гарнитур для кухни средней площади

К нюансам относят сложность проектирования углового модуля – необходимо тщательно продумать его внутреннее содержание, способ открывания, подобрать необходимую фурнитуру, чтобы обеспечить его качественное и практичное функционирование.

Угловой способ расположения идеально подходит для помещений небольшой и средней площади прямоугольной формы

Обратите внимание! Более удобным является трапециевидный угловой модуль, в который монтируют мойку, плиту или варочную панель.

Край гарнитура, расположенный со стороны дверного проема делают закругленным – это повышает комфорт и безопасность конструкции

П-образное размещение

Такой способ расположения кухонного гарнитура уместен для помещений площадью от 12 м².

П-образная планировка

К плюсам можно отнести функциональность и удобство вместе с большой вместительностью. Из недостатков отмечают громоздкость и неизбежное перекрывание конструкцией батареи отопления под окном.

П-образное размещение актуально для помещений, связанных с регулярным приготовлением пищи, а также для кухонь квадратной формы

Такое размещение мебели возможно даже в малогабаритных кухнях, но проход между параллельно расположенными элементами должен составлять не менее 100 см. В просторном помещении, напротив, проход не должен превышать 180 см.

Если одну или две стены оставить без навесных шкафов, то интерьер с П-образным гарнитуром будет восприниматься легче

Полуостровное размещение

При полуостровном расположении гарнитура происходит объединение кухонного острова с одной из сторон гарнитура. Часто, присоединяемый элемент выполняет функцию барной стойки, реже оборудуется раковиной или варочной панелью – в этом случае необходимо установить небольшой защитный экран.

Полуостровное расположение гарнитура

К преимуществам такой планировки относят функциональность, удобство и зрительное зонирование помещения. Из-за того, что остров примыкает к основной конструкции, гарнитур выглядит более компактным. Однако место для такого расположения требуется немало.

Полуостровное размещение актуально для просторных кухонь и квартир свободной планировки, когда кухня объединяется со столовой или гостиной

Островное расположение

Этот вариант расположения предполагает наличие отдельно стоящего модуля на расстоянии в 70 см от главной линии гарнитура. Оснащается свободной столешницей, со встроенной мойкой или варочной панелью.

Островное расположение мебели актуально для помещений, площадь которых начинается от 18 м²

Из плюсов такой планировки отмечают высокую функциональность, удобство и способность определения визуальной границы между двумя функциональными зонами. Из недостатков отмечают необходимость наличия большой площади помещения.

Островное расположение мебели в интерьер кухни в современном стиле

Остров по форме должен соответствовать форме помещения, однако, встречаются и круглые в плане конструкции.

Ширина прохода вокруг острова не должна быть меньше 100 см

Линейный способ расположения

Этот тип размещения предполагает расположение всех элементов вдоль одной из стен.

На фото показан не самый лучший вариант расположения мойки и плиты с точки зрения последовательности этапов технологического процесса – желательно, чтобы мойка располагалась в центре между холодильником и плитой

К преимуществам линейного расположения гарнитура относят его компактность, универсальность, простоту проектирования и более низкую стоимость. С точки зрения эргономики этот вариант неудобен, так как принцип рабочего треугольника здесь не соблюдается.

Такой способ расположения идеален в небольших и узких помещениях

Двухрядный способ расположения

Этот способ похож на линейное расположение, только мебель располагается вдоль противоположных стен, образуя параллельные линии, поэтому применяться может только в довольно просторных кухнях.

Двухрядное расположение гарнитура в узком вытянутом помещении

К преимуществам такого расположения можно отнести возможность организации правильного рабочего треугольника. Из недостатков отмечают ощущение стесненности пространства. Облегчить его можно, если отказаться от навесных шкафов на одной из стен.

Проход должен составлять от 120 до 150 см в ширину

Если один из рядов сделать короче, то останется свободное место для организации обеденной зоны.

Планировка узкой, вытянутой кухни

Особенности дизайна кухонного гарнитура

Как отмечалось ранее, в первую очередь необходимо определиться с местом расположения основных рабочих точек – мойки, холодильника и плиты, а также способа расположения гарнитура в помещении, исходя из его площади и конфигурации. После этого можно более подробно подойти к организации функционального оснащения каждой отдельной зоны – выбора места для установки вытяжного оборудования, посудных полок, сушилки, ящиков с ложками и вилками, мест хранения кастрюль и прочей кухонной утвари.

Угловой гарнитур с размерами

Определившись с расположением и назначением каждого модуля, приступают к определению их оптимальных размеров.

Что учесть при проектировании шкафов

Сначала следует определится с внутренней составляющей шкафа. Эти параметры повлияют на тип конструкции шкафа.

Обратите внимание! Сэкономить пространство можно за счет установки выкатной корзины внутрь стандартного шкафа.

Выкатные корзины

Если в шкаф предполагается установить выкатную корзину или оборудовать его выдвижными ящиками, то его конструкция ограничивается 4-мястенками. При остановке полки добавляют еще одну деталь. Оптимальная высота полки составляет 30 см, поэтому нижние шкафы могут быть оборудованы двумя полками, а верхние – тремя (при высоте шкафчика 90 см) или двумя (при высоте шкафчика 60 см).

Полки внутри верхних шкафов

Конструкция стандартного шкафа представлена двумя боковыми, верхней и нижней деталью. При этом ширину нижней и верхней детали определяют как разницу ширины шкафа и толщины плиты ЛДСП, равную 1,6 см и умноженную на 2 (40 – 2*1,6) Так, если ширина шкафа равна 40 см, то верхняя и нижняя детали будут иметь ширину 36,8 см. Промышленное мебельное производство предлагает шкафы, у которых верхняя крышка заменяется двумя планками – это позволяет существенно экономить материал, но усложняет процесс сборки.

Виды конструкций шкафов

При наличии полки внутри ящика, ее ширина соответствует габаритам верхней и нижней деталей. Для изготовления задней стенки используют ЛДВП, которое крепится при помощи мебельных гвоздей или скоб.

Задняя стенка из ЛДВП на 2 мм с каждой стороны меньше размера шкафчика

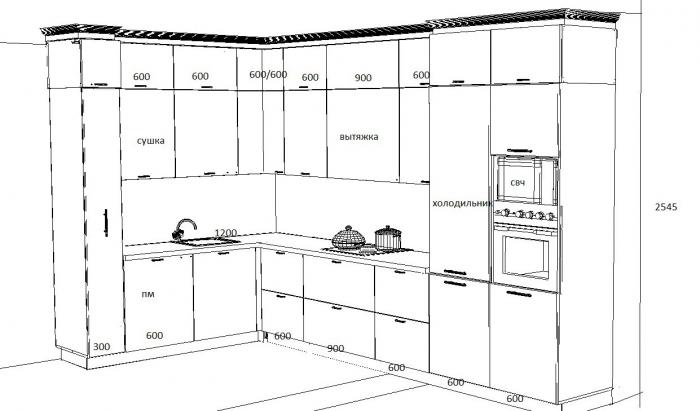

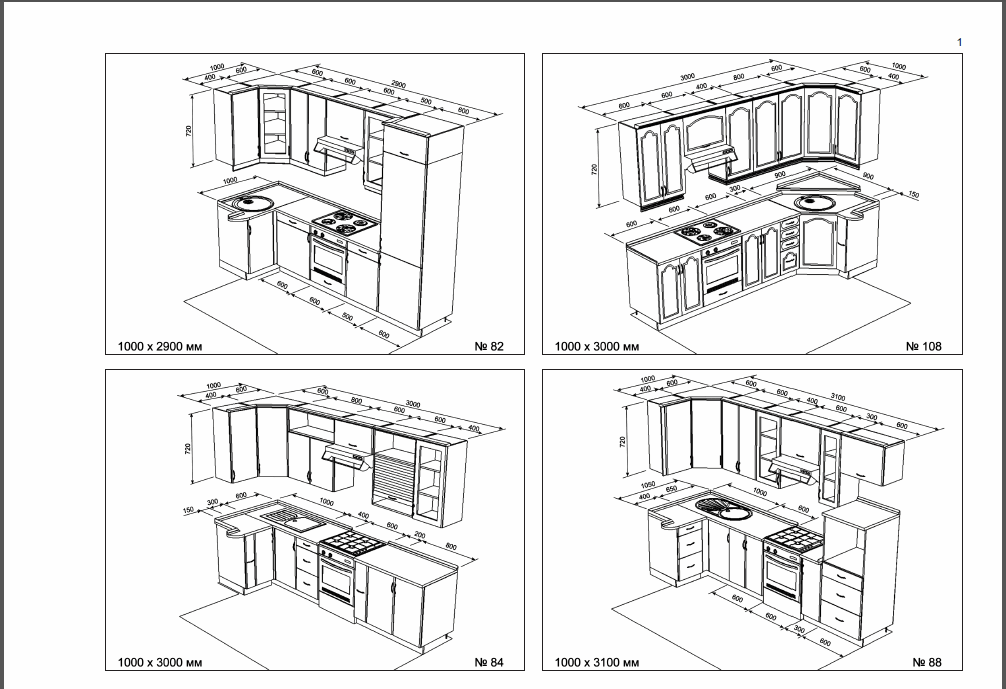

Разработать чертеж кухни можно на компьютере, используя одну из многочисленных программ-конструкторов. Об основных нюансах самостоятельного изготовления чертежа кухонной мебели расскажет специальная статья.

Кромкование деталей

При изготовлении мебели из ЛДСП торцевые срезы деталей подлежат обязательной отделке декоративной кромкой, которая защищает материал от влаги и механических повреждений. При проектировании деталей необходимо сразу определить, какие срезы будут иметь кромку, а какие нет. Наклеить кромку потребуется на лицевой стороне или там, где велика вероятность попадания влаги.

Декоративная кромка

Обратите внимание! Толщина кромки может составлять 0,4 или 2 мм. Тонкая и более дешевая лента применяется для отделки конструктивных элементов ящиков.

Кромки из ПВХ наносятся на срезы ЛДСП в заводских условиях на специальном оборудовании, а вот тонкую меламиновую кромку можно нанести самостоятельно при помощи обычного утюга.

Виды кромки из ПВХ

Особенности проектирования угловых шкафов

При проектировании кухонного гарнитура с Г- или П-образным расположением актуален вопрос выбора конструкции углового модуля. Соединение шкафов возможно под углом в 90 или 45 градусов. В первом случае стоимость конструкции ниже, а во втором – есть возможность установки мойки или варочной панели.

Угловой шкаф под 45 градусов

Основной проблемой углового угла, соединяющегося под углом в 90 градусов, является сложность установки фасадов. Выдвижные ящики и дверцы будут создавать определенные помехи, поэтому конструкция такого шкафа отличается от обычной.

Конструкция углового шкафа со вставками

Сделать конструкцию более функциональной позволяют специальные вставки, которые стягивают ящики между собой и выполняют функцию фасада. Ширина вставок составляет 7 см, а высота соответствует высоте шкафа.

Расположение вставок

Для установки фасада с противоположно стороны вводят еще одну вставку шириной 10 см под крепление петель.

Шкаф с дополнительной вставкой под крепление дверцы

Угловой модуль с фасадом под 45 градусов имеет более внушительные габариты – при ширине столешницы, равной 60 см, его боковые стороны имеют длину по 90 см.

Трапеция под мойку

При проектировании такого шкафа следует учесть расположение верхней и нижней детали, которые располагаются и фиксируются между боковинами, а не сверху. Это связано с обеспечением правильной установки фасада и существующими конструкциями петель.

Конструкция углового шкафа с фасадом под 45 градусов

Что учесть при проектировании выдвижного ящика

При проектировании выдвижных ящиков можно использовать стандартные метабоксы (готовые ящики) или запроектировать самостоятельно ящики из ЛДСП необходимого размера.

Метабокс

Главным элементом выдвижного ящика является направляющие, которые бывают роликовыми и шариковыми. Вторые обеспечивают полное открывание, а потому более удобны и функциональны. При проектировании ящика необходимо учесть ширину направляющей, которая составляет 1,3 см. При ширине шкафа 40 см, габариты ящика составят 34,2 х 50-54 см.

Ящик на роликовых направляющих

Видео — Функциональное проектирование кухни расскажет

G-образный | Размеры и чертежи кухни Peninsula

Планы

>

Кухни

G-образные кухни, также известные как Peninsula Kitchens , представляют собой планировки кухонь, в которых шкафы и приборы расположены вдоль трех смежных стен и заканчиваются расширением барной стойки. Популярная благодаря эффективному сочетанию дополнительной зоны отдыха и рабочего стола с U-образной планировкой, кухня G-Shape может легко поддерживать несколько человек одновременно.

Минимальная центральная ширина 5 футов (1,53 м) должна быть предусмотрена для использования, но рекомендуется, чтобы эта внутренняя зона была увеличена до 6 футов-8 футов (1,8-2,4 м) в коротком направлении, чтобы обеспечить достаточное пространство для комфортного перемещения нескольких человек. Между краем барной стойки и ближайшим шкафом должен быть обеспечен минимальный проход в 3 фута (0,91 м). Кухни G-образной формы имеют общую ширину от 13 до 16 футов (4–4,9 м) и глубину от 12 до 15 футов (3,7–4,6 м). Кухни G-образной формы должны планироваться с общей площадью примерно 136 футов2 (12,6 м2).

Кухни G-образной формы, также известные как Полуостровные кухни , представляют собой кухонные планировки, в которых шкафы и сантехника расположены вдоль трех смежных стен и заканчиваются расширением барной стойки. Популярная благодаря эффективному сочетанию дополнительной зоны отдыха и рабочего стола с U-образной планировкой, кухня G-Shape может легко поддерживать несколько человек одновременно.

Минимальная центральная ширина 5 футов (1,53 м) должна быть предусмотрена для использования, но рекомендуется, чтобы эта внутренняя зона была увеличена до 6 футов-8 футов (1,8-2,4 м) в коротком направлении, чтобы обеспечить достаточное пространство для комфортного перемещения нескольких человек. Минимальный проходной проход 3 фута (0,91 м) должно быть выдержано между краем барной стойки и близлежащей тумбой. Кухни G-образной формы имеют общую ширину от 13 до 16 футов (4–4,9 м) и глубину от 12 до 15 футов (3,7–4,6 м). Кухни G-образной формы должны планироваться с общей площадью примерно 136 футов2 (12,6 м2).

Что такое G-образная планировка кухни?

Кухни G-образной формы, также известные как «Пенинсула Кухни», представляют собой планировку кухонь, в которых шкафы и приспособления непрерывно располагаются вдоль трех смежных стен, а затем заканчиваются расширенной барной стойкой, используемой в качестве рабочей поверхности или места для сидения.

Какой зазор требуется для G-образной кухни?

Кухни G-образной формы должны иметь минимальную ширину по центру 5 футов | 1,53 м, но рекомендуется увеличить эту внутреннюю зону до 6–8 футов | 1,8–2,4 м в коротком направлении, чтобы обеспечить достаточно места для комфортного перемещения нескольких человек.

Насколько велика кухня G-образной формы?

Кухни G-образной формы должны иметь общую площадь около 136 кв. футов | 12,6 м2. Кухни G-Shape имеют общую ширину от 13 до 16 футов | 4-4,9м и глубиной от 12’-15’ | 3,7-4,6 м.

Обновление до ProRenew Pro

*В разработке*

Высота:

Ширина:

13’ | 3,96 м

Глубина:

12’4” | 3,76 м

Длина:

Вес:

Площадь:

136 кв. футов | 12,6 м2

Островная стойка Глубина: 3’4” | 1,02 м
Расстояние (доступ): 5’ | Минимум 1,53 м рекомендуется
Проход (проход): 3’ | 0,91 м минимум

Свойства

Чертежи включают:
G-образный | План кухни на полуострове

Связанные коллекции

Связанные теги

Поделиться

Текст на

Брайан

Обновлен на

8 сентября 2021

2D Загрузки

Для 2 -ы . Доступно в форматах DWG (CAD, Imperial и Metric), SVG, JPG

Для загрузки этого элемента в формате 2D продлите членство в Dimensions Pro. Доступно в форматах DWG (CAD, Imperial и Metric), SVG, JPG

Загрузка 3D

Для загрузки 3D этого элемента перейдите на членство в Dimensions Pro. Доступно в форматах 3DM (Rhino), OBJ (NURB), SKP (Sketchup)

Для загрузки этого элемента в формате 3D продлите членство в Dimensions Pro. Доступно в форматах 3DM (Rhino), OBJ (NURB), SKP (Sketchup)

Обновление до Dimensions ProRenew Dimensions Pro

Блокировщик рекламы

Нравятся бесплатные рисунки? Мы тоже!
Реклама помогает финансировать нашу работу.
Пожалуйста, поддержите проект, отключив
или добавив блокировщик рекламы в белый список при просмотре Dimensions.Guide. Спасибо!

Генри | kitchen-floor-plans.html

Планы этажей кухни и советы по измерению

Проектирование для вашего пространства — Планирование эффективной планировки и соблюдение рекомендуемых рекомендаций по дизайну могут помочь вам получить стильную ванную комнату, безопасную, функциональную и комфортный.

ИДЕИ ДЛЯ ПЛАНИРОВКИ

Эти образцы планов иллюстрируют шесть популярных планировок кухонь. Расстояние рабочего треугольника между холодильником, раковиной и плитой показано на плане каждого этажа. Естественный поток между холодильником/морозильником, плитой и мойкой повысит эффективность и рабочий процесс на кухне.



Советы по измерению



Шаг 1. Форма вашей кухни
Нарисуйте кухню в виде коробки со всеми стенами, которые, по вашему мнению, будут со шкафами. Не забудьте указать любые основные структурные особенности или препятствия.

---

Шаг 2: Вытяните
Отметьте все отверстия, такие как окна и дверные проемы. Обязательно включите радиаторы или другие препятствия, которые мешают установке шкафов. Теперь пометьте все отверстия на кухне. В этом наброске мы будем использовать области от «А» до «I». Запишите эти буквы в качестве ключа на своем эскизе.

---

Шаг 3: Измерьте
Все, что вам нужно, это рулетка, карандаш и бумага. Измерьте все отверстия от внешнего края до внешнего края. Если вас не устраивают точные измерения, не стесняйтесь округлить до ближайшего дюйма. Помните, что это только начало, ваш дизайнер подтвердит детали позже.

---

Шаг 4: Планировка
Большинство людей уже имеют четкое представление о том, где будут располагаться основные предметы на кухне. Не стесняйтесь рисовать свои идеи о том, что вы хотели бы, включая размещение раковины и бытовой техники.

---

Шаг 5: Фотографии вашей кухни
Фотографии всегда помогут вашему дизайнеру. Любые фотографии, которые вы можете сделать и отправить их вместе с вашими измерениями.



Примечания:

• • Все ваши измерения должны быть в дюймах. Например, если вы измеряете стену высотой 10 футов, запишите ее как 120 дюймов — кавычки («») обозначают дюймы.
  • Для дверных проемов с распашными дверями нарисуйте дверь в зависимости от того, в какую сторону она открывается.
  • Если вы заменяете шкафы, обязательно включите текущие шкафы или приборы в свои измерения (ширина x высота x глубина). Тем не менее, сделайте замеры любых приборов, которые вы хотите включить в свою новую кухню. Сфотографируйте эти предметы. Их размещение на новой кухне является частью процесса проектирования.
  • Укажите точное расположение осевой линии текущей раковины или сантехники.



Советы по измерению шкафов

1. Нарисуйте примерный эскиз вашей кухни.
2. Измерьте каждую стену, начиная с левого угла до дальнего правого угла. Запишите общий размер в дюймах.
3. Вернитесь назад и измерьте расстояние от левого угла до края любого проема, например окна или двери.
4. Измерьте отверстие от внешнего края отделки до внешнего края отделки.
5. Измерьте расстояние от этого края отделки до дальней стены. Вернитесь назад и просуммируйте измерения на шагах 3, 4 и 5. Они должны равняться измерению на шаге 2.
6. Отметьте на своем эскизе точное расположение раковины, водопровода и газа, настенных выключателей и розеток, а также любых других препятствий в комнате. Обязательно измеряйте до центра, а не до края.
7. Измерьте расстояние от пола до низа окон и отметьте его.
8. Затем измерьте расстояние от нижней части окна до верхней части окна. Всегда с внешнего края отделки.
9. Измерьте расстояние от верхней части окна до потолка и отметьте его.
10. Измерьте расстояние от пола до потолка. Суммируйте измерения из шагов 7, 8 и 9. Они должны равняться этому измерению.
11. Измерьте, если вы еще этого не сделали, ширину всех дверей от наружной части обшивки до внешней обшивки.
12. Укажите на своем рисунке, как открывается каждая дверь. (в комнату или из комнаты и с какой стороны петли)
13. Измерьте все остальные стены на кухне, следуя шагам 2–12. Измерьте все стены, даже если вы не планируете ставить на них шкафы. (Для нас важно представить вам правильный дизайн)
14. Измерьте все бытовые приборы, включая плиту, холодильник, микроволновую печь, посудомоечную машину и раковину.
15. Дважды проверьте свою работу. Эти размеры должны быть на 100% правильными, чтобы ваш новый шкаф подходил правильно.



Выявление и измерение неподвижных препятствий

1. Нарисуйте прямоугольники на диаграмме, чтобы показать приблизительное расположение любых препятствий, таких как радиаторы, вентиляционные отверстия, трубы, открытая сантехника, детекторы дыма, центральная вытяжка и т. д., которые вы либо не можете перемещать или не хотят двигаться. Обозначьте объект тем, чем он является: например, «радиатор», «труба» и т. д.
2. Измерьте препятствие и запишите ширину, высоту и глубину препятствия, если оно достигает потолка, не измеряйте высоту. Если препятствие не соприкасается с полом, измерьте расстояние от пола до нижней части препятствия. Измерьте расстояние объекта от ближайших двух стен под углом 90°.
3. Измерьте расстояние от ближайшей стены до ближайшего края препятствия. Измерьте расстояние от точки на стене, ближайшей к препятствию, до ближайшей к стене точки на препятствии. Измерьте расстояние от второй ближайшей стены до ближайшей точки препятствия. Отметьте эти размеры на своем чертеже.
4. В строительстве размеры объекта всегда даются в одном и том же формате: ширина спереди, затем высота, затем глубина, поэтому предполагается, что размер 32 x 54 x 14 дюймов означает 32 x 54 x 14 дюймов, если не указано иное. указано.



Измерьте высоту потолка

Измерьте высоту потолка и запишите ее в центре рисунка. Иногда, особенно в старых домах, рекомендуется провести измерения в нескольких разных местах ванной комнаты. Высота потолков даже в одной комнате иногда может различаться на несколько сантиметров. Если оно различается, запишите как нижнее, так и верхнее измерения.



Проверьте свои измерения

Проверьте свои измерения. Если ваша комната прямоугольная, сложите размеры параллельных стен и убедитесь, что они совпадают (или, по крайней мере, очень близки). Например, на нашем образце чертежа вы должны взять общие размеры верхней стены и сложить их вместе. Затем проделайте то же самое с нижней стенкой. После того, как вы добавили размеры каждой стены, проверьте итоговые значения, чтобы увидеть, совпадают ли они.

Насколько велико ваше пространство? Кто будет пользоваться этой ванной? Как будет использоваться кухня? Куда ты положишь вещи? Столкновение с таким количеством вариантов может быть пугающим, но не волнуйтесь, вот простые шаги, которые помогут вам организоваться.

Начните сегодня

Посетите наши прекрасные демонстрационные залы, чтобы узнать о последних идеях и тенденциях в современном дизайне кухонь и ванных комнат.

Кухня-галерея   Ванна-галерея

Планирование эффективной планировки и соблюдение рекомендаций по дизайну помогут вам получить стильную, безопасную, функциональную и удобную ванную комнату.
