Крыша вальмовая мансардная: Мансардная крыша своими руками — чертежи, инструкции, советы

Содержание

Мансардная крыша своими руками - чертежи, инструкции, советы

На чтение 10 мин. Просмотров 2.3k.

Разберёмся в том, что именно мы называем мансардой сегодня. Согласно строительным правилам, действующим в наше время, речь идёт о помещении на чердаке, часть фасада которого образуется поверхностью крыши.

Причём, если рассматривать линию пересечения стен фасада здания и поверхности крыши, то её высота над уровнем пола должна не превышать полутора метров.

Особенность мансардной крыши

Для их проектирования существует широкий спектр возможных решений. При этом нужно помнить, что одной из основных особенностей мансарды является то, что имеется два участка ската крыши. Один из них является более пологим, другой — с более сильным наклоном.

Кроме этого, желательно, чтобы высота вертикальной части стены была больше одного метра. Это даст возможность ощущать себя в таком помещении гораздо более комфортно, чем в противоположном случае.

Проектирование

Рассмотрим виды стропильных систем для мансардных помещений. Здесь мы расскажем об основных типах таких помещений в зависимости от их строения.

Односкатная

Здесь речь идёт о плоской наклонной поверхности. Однако, наклон в этом случае обычно бывает относительно небольшим. Проектировать такую мансарду гораздо легче, чем для других типов, но и полезного пространства в таком помещении будет относительно немного.

Двухскатная

Такого рода решений существует немало. Расскажем о некоторых из них. Это также один из самых простых вариантов. Выглядит он следующим образом.

Как мы здесь видим, при проектировании мансарды целостность крыши ничем не нарушена. Это позволяет снизить цену обустройства такого помещения.

Но оборотная сторона такого варианта состоит в том, что величина самой мансарды в данном случае является минимальной по сравнения с другими архитектурно-проектными решениями.

Ломаная двухскатная

Рассмотрим похожий вариант. Однако отметим, что он позволяет увеличить величину мансарды. Он рассчитан на другую разновидность устройства крыш.

Его основной недостаток тот же, что и в предыдущем случае. Здесь для помещения отводится очень мало места. Что, однако, окупается простотой проектирования такого рода мансард.

Мансардная с выносными консолями

Здесь мы рассмотрим более сложную геометрию.

Мы видим, что проектирование такого типа мансарды представляет определённые сложности. При этом помещение имеет гораздо больший объём, чем в предыдущих случаях. Имеется вертикальная внешняя стена, что даёт возможность сделать в мансарде качественные окна.

Важный аспект такого решения состоит в том, что здесь есть возможность выдвинуть вертикальную стену мансарды за пределы фасада дома. Это даёт хорошую возможность для увеличения площади помещения. Отметим, что здесь речь идёт об одноуровневой мансарде.

Двухуровневая мансарда

Здесь мы говорим о значительно более сложном варианте. Двухуровневое помещение с несколькими комнатами также может быть одним из вариантов мансарды.

Однако проектирование такой мансарды представляет собой непростую задачу, хотя и может предоставить дополнительную гибкость и эффективность при использовании доступного пространства.

Формы крыш

В этом разделе мы рассмотрим основные типы. К наиболее простым типам можно отнести односкатную или двухскатную.

Более сложным вариантом является использование ломаного типа. При использовании такой её разновидности внутреннее пространство, которое можно использовать для мансардного помещения, существенно увеличивается. Такой вариант является разновидностью двускатной крыши.

Более сложными вариантами являются те, которые выполнены в виде купола, пирамиды или конуса.

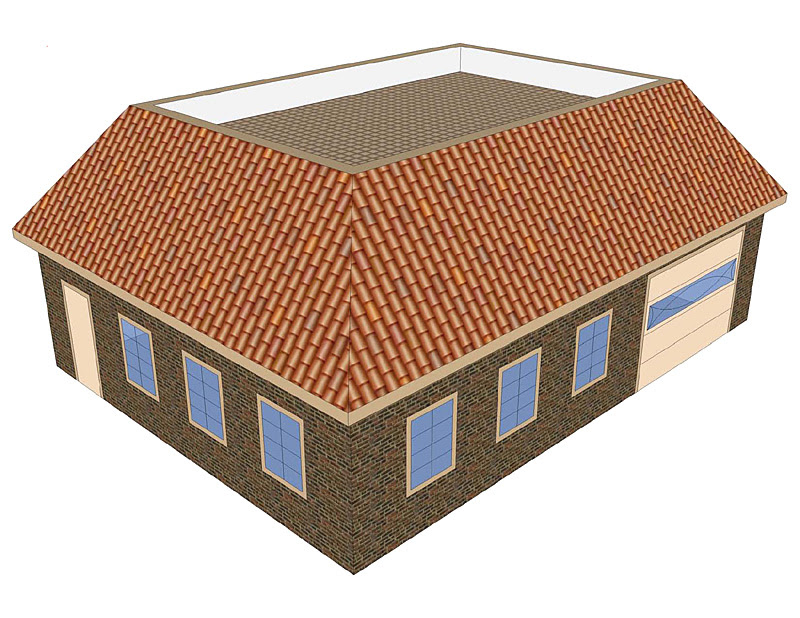

Существует ещё четырёхскатная, которая ещё называется вальмовой. Фактически здесь речь идёт о двухскатной крыше, дополненной ещё двумя скатами, которые расположены спереди и сзади.

Также нельзя не упомянуть о многощипцовых крышах. Здесь подразумевается сочетание двух или нескольких двускатных, которые расположены перпендикулярно друг другу.

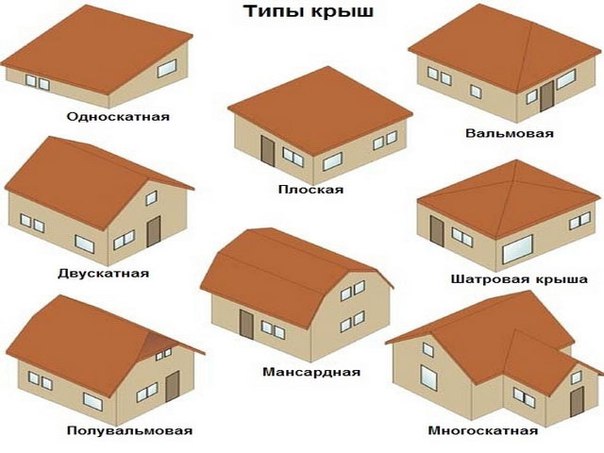

На следующем рисунке наглядно продемонстрированы некоторые их типы.

Как мы здесь можем увидеть, одни конструкции дают возможность для более простого проектирования мансарды, чем другие.

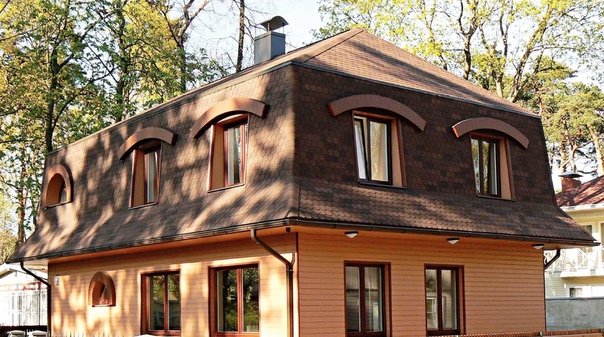

Ломаная мансардная крыша

Разновидностей мансард существует не так уж и мало. Однако, некоторые варианты являются достаточно редкими. Один из наиболее распространённых — это ломаная мансардная. Что именно мы имеем в виду, когда говорим об этом?

По сути, речь идёт об обычной двухскатной крыше. Её отличие лишь в том, что в рассматриваемом варианте каждый скат разбит на два участка (это самый распространённый вариант, но таких участков может быть и больше двух), которые имеют различный наклон. Та часть, которая находится в центре, меньше наклонена, а по краям — больше. Поясним сказанное рисунком.

Теперь перейдём к тому, как она устроена. Рассмотрим ещё один рисунок.

На этой схеме показано расположение стропил, которые составляют каркас. Кратко расскажем о них.Балки перекрытия. Это часть, на которой смонтирована вся конструкция крыши. С одной стороны — это часть потолка верхнего этажа здания.

С другой стороны, на этих балках монтируются остальные элементы конструкции:

  • Стойки — вертикально расположенные элементы, которые служат опорой.
  • Прогоны расположены вдоль мансарды.
  • Наслонные стропила — это наклонная основа для настила.
  • Поперечные балки служат для мансардных перекрытий.

Здесь были перечислены основные элементы конструкции. Покажем ещё одну схему.

Здесь показаны ещё несколько важных элементов стропильной системы:

  • Мауэрлат. Это продольно расположенные балки, которые служат основной опорой для наслонных стропил.
  • Висячие стропила. Они расположены в верхней секции крыши.
  • Затяжка служит для увеличения прочности всей конструкции.
  • Подкосы являются дополнительной опорой для наслонных стропил.

Вентилируемые и не вентилируемые крыши

Стропильная система — это основа, но это далеко не всё. Сама крыша имеет довольно сложное устройство. Ведь она должна защищать дом от дождя, холода и жары. Кроме этого, внутри дома образуется водяной конденсат, который может не только создать значительный дискомфорт для жильцов, но и повредить слой теплоизоляции. Поэтому она имеет достаточно сложное устройство.

Поясним эту схему. Обычно утеплительный слой располагают между наслонными стропилами. Под ним непосредственно располагают пароизоляцию. Над утеплительным слоем располагают гидроизоляцию. Под ней оставляют тонкий воздушный слой, который служит для вентиляции.

На наслонные стропила сверху прибивают контробрешётку (рейки, которые расположены вдоль стропил). А на них — обрешётку (рейки, расположенные перпендикулярно стропилам). Сверху устанавливается кровельное покрытие.Это пример устройства такой крыши, в которой вентиляция предусмотрена.

К этому типу относится большинство. В местностях, где преобладает тёплый и сухой климат, может быть поставлена крыша, в которой такого рода вентиляция не предусмотрена.

Некоторые проекты мансардных крыш

Расскажем, как могут выглядеть мансардные крыши в наиболее распространённых случаях.

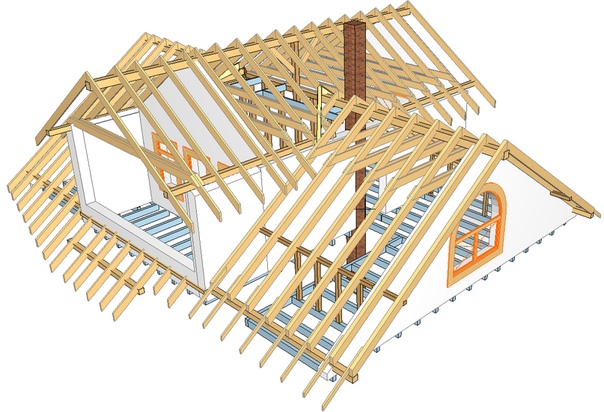

Здесь приведена конструкция для двухскатной мансардной крыши. Вот ещё одна схема, которая соответствует двухскатной ломаной.

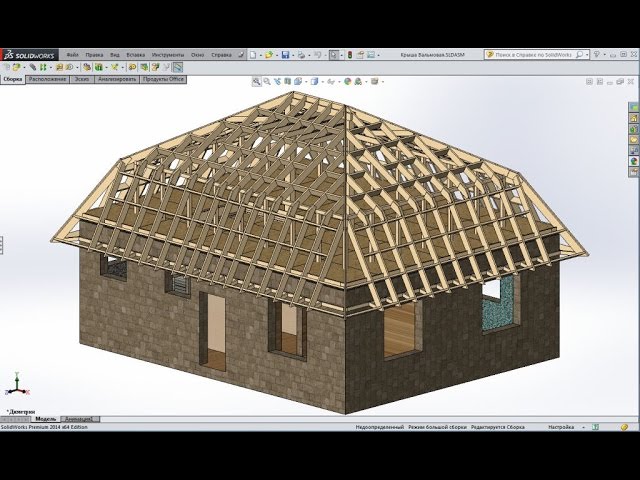

Если она четырёхскатная, то это позволяет отвести для мансарды больше свободного пространства. Вот принципиальная схема стропильной системы для них.

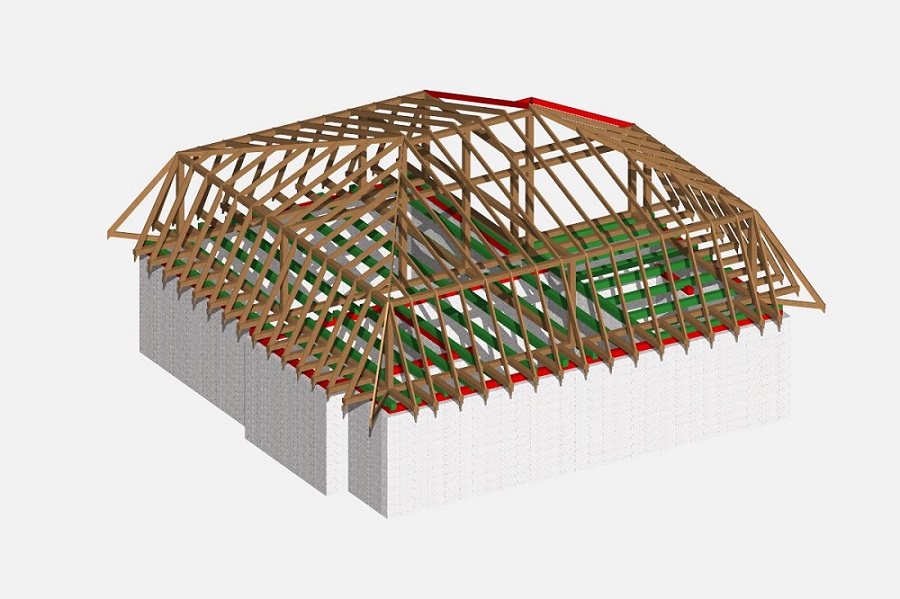

На приведённой схеме показана стропильная система, которая может быть применена при проектировании. Далее покажем ещё один пример четырёхскатной (вальмовой) крыши.

Технология строительства мансардной крыши своими руками

Если у нас есть планы построить мансарду, то возможны, в принципе, два основных пути:

  • Сделать самому.
  • Обратиться к специалистам.

Каждый из упомянутых вариантов имеет свои достоинства и недостатки. Если выполнить все необходимые работы своими руками, то это будет стоить намного дешевле. Но для этого придётся хорошо потрудиться и нужно будет сделать работу на качественном, достаточно профессиональном уровне.

Если же обратиться к специалистам, то работа, хотя и будет выполнена качественно, но и стоить будет намного дороже.

Если всё же решили взяться за это дело самостоятельно, то сначала нужно подготовить необходимые материалы и инструменты.

Создание будет проходить в два основных этапа:

  • создание каркаса,
  • обустройство кровли.

Для проведения работ потребуются различные материалы:

  • Деревянный брус различного сечения.
  • Доски толщиной 3-4 см и шириной 15 см.
  • Кровельный материал (шифер).
  • Утеплитель.
  • Пароизоляция.
  • Гидроизоляция.
  • Гвозди на 80 мм.

Потребуются также инструменты для работы:

  • Острый нож.
  • Молоток.
  • Топор.
  • Строительный степлер со скобами.
  • Отвес.
  • Рулетка.
  • Ножовка.

Поскольку мансардная крыша является достаточно сложной конструкцией, то нужно сначала составить её схему и произвести расчёт частей.

Рассмотрим ситуацию для двухскатной ломаной мансардной крыши. Расскажем о том, какие расчёты и как нужно будет сделать.

Прежде всего важно определиться с кровельным материалом. Его надо выбирать исходя из конкретных особенностей ситуации. В частности, обратим внимание на две разных стороны вопроса. Уровень теплоизоляции и гидрозащиты в мансарде существенно ниже, чем в доме.

Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши. Другая особенность состоит в том, что важно пользоваться более лёгкими материалами как для крыши, так и для внутренней отделки создаваемой мансарды.

Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал.

Для того, чтобы определить вес, нужно определить прежде всего её площадь. Для этого её поверхность разделяется на более простые геометрические фигуры и их площадь складывается.

При определении веса учитываются:

  • вес стропил и балок,
  • вес утеплителя,
  • вес гидроизоляции,
  • вес кровли.

Сначала определяется вес на единицу площади, и затем умножается на её величину.

При расчёте веса не забываем о возможном весе нанесённого снега и учитываем его величину. Также нужно учитывать дополнительное воздействие ветра.

Суммарная нагрузка находится путём деления всей нагрузки на площадь крыши. На основе полученного числа и довольно сложных вычислений по специальным таблицам определяются необходимые параметры стропильной системе и, в частности, величина стропильного шага и рекомендуемый уклон крыши.

Проведение работ

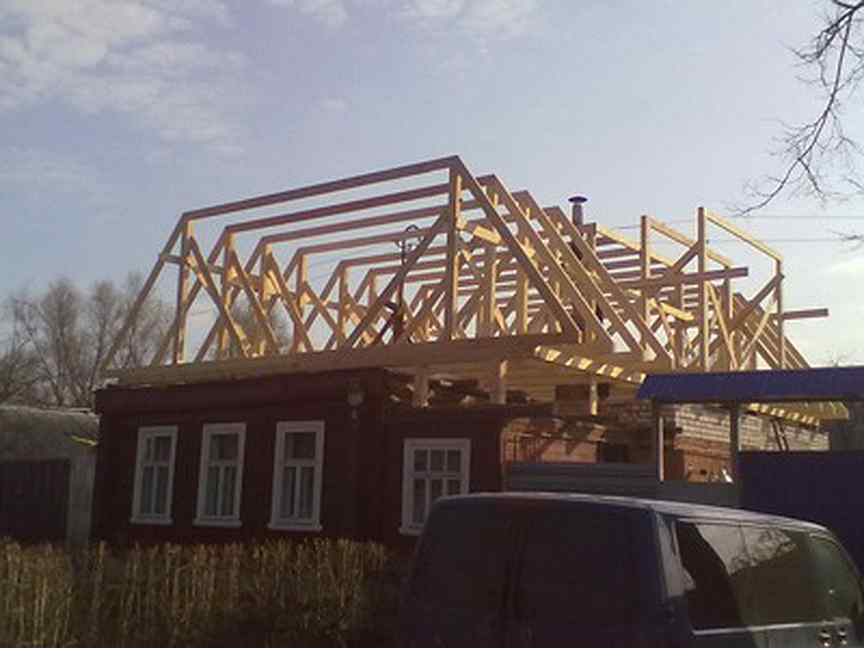

Установка стропильной системы

Перед проведением таких работ необходимо подготовить древесину. Её нужно хорошо высушить, а также обработать специальным антисептическим и огнезащитным составом.

На первом этапе нужно установить мауэрлат.

Его укладывают на слой гидроизоляции. Следующим шагом будет крепление конькового бруса.

После этого устанавливаются наслонные стропила. Для удобства места их крепления можно помечать на мауэрлате. Обычно шаг установки стропил составляет 70 см. Стропила принято надрезать для того, чтобы укрепить соединение с мауэрлатом.

Верхние края стропил также обрезаются под углом. Там устанавливают затяжки.

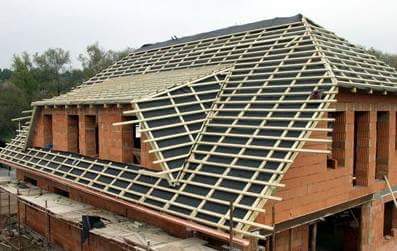

Затем на стропила ставится обрешётка и устанавливается пароизоляционная плёнка.

Установка утепления

Стропильная система — эта основа для крыши, но нужно установить утеплитель и гидроизоляцию.

Прежде всего нужно определиться с выбором материала для утеплителя. Распространены несколько вариантов:

  • Стекловата. Это дешёвый и эффективный материал, но при её укладке образуется вредная для здоровья пыль. При использовании этот материал безопасен, долговечен и эффективен.
  • Плита ДВП. Обладает хорошей теплоизоляцией и звукоизоляцией. Для жилых домов обычно не применяется.
  • Пенопласт — эффективный материал, весит немного. Однако, токсичен и пожароопасен.
  • Пенополистирол по своим характеристикам сходен с пенопластом, но не обладает его недостатками.
  • Минеральная вата. В последние годы является наиболее распространённым материалом, который используется для утепления. Эффективна в использовании, почти не имеет недостатков.

Сверху стропил укладываем гидроизоляционную плёнку, которую нужно тщательно закрепить. Снизу вставляем блоки минеральной ваты и закрепляем их пароизоляционной мембраной, прикрепляя её снизу к стропилам.

При этом листы минеральной ваты нужно нарезать на несколько сантиметров шире, чем зазоры между стропилами. Это нужно для того, чтобы исключить образование щелей в теплоизоляции.

Особенности стропильных систем мансардных крыш

Каркас строится с той целью, чтобы обеспечить, что он выдержит весь вес мансардной крыши вместе с так называемым «кровельным пирогом». С другой стороны, он должен быть максимально лёгким для того, чтобы снизить нагрузку.

Обычно для таких работ используется древесина хвойных деревьев. Это связано с тем, что такая древесина с большей лёгкостью способна подвергаться обработке.

Перед использованием деревянные детали должны пройти антисептическую и противопожарную обработку.

Современные технологии и качественные строительные материалы позволяют самостоятельно построить качественную мансардную крышу. Однако, при этом нужно провести грамотное проектирование и расчёт необходимых параметров.

Особое внимание нужно обратить на качество и надёжность возводимой стропильной системы.

плюсы, минусы, особенности и монтаж

Одной из эффектных и надежных конструкций крыш является полувальмовая. Для нее характерно большое количество особенностей и преимуществ, но не исключены также недостатки. Существует немалое количество разновидностей полувальмовой кровли, которые рекомендуется изучить прежде, чем приступать к монтажу.



Что такое полувальмовая крыша

Эта разновидность кровли считается подвидом вальмовой. В полувальме имеются две разновидности скатов: трапециевидные и треугольные (равнобедренные). Полувальмовая конструкция называется так из-за того, что имеет неполноценные треугольные скаты. Они укорочены за счет фронтонов дома.

Непосредственно фронтон является основным элементом полувальмы и сооружается в первую очередь. Фронтон может представлять собой стену или сооружаться как каркас, который является частью крыши.

Более надежными считаются фронтоны, выполненные из кирпича или блоков. К тому же они способны выполнять функции несущих стен мансарды.

Форма полувальмовой кровли в основном зависит от климатических особенностей местности. На этапе составления проекта полувальмы, климат играет наиболее важную роль. Для регионов, где зимой характерно выпадение большого количества осадков, скаты полувальмы делают максимально крутыми. Их наклон составляет 60 и больше градусов. Свесы скатов, наоборот, должны быть короткими, чтобы предотвратить скопление большого количества снега на них.

Если дом с полувальмой находится в регионе, где характерны мягкие зимы с небольшим количеством осадков, то допускается создание крыши с минимальным наклоном.

Преимущества и недостатки

Полувальмовую конструкцию нельзя называть простой как с позиции расчетов и проектирования, так и со стороны монтажа. Однако, именно благодаря своей сложности и особенностям, полувальма отличается множеством преимуществ в сравнении с другими видами кровли:

  • Есть возможность организовать дополнительную комнату (мансарду), благодаря высоте конструкции, так как под ней остается большое пространство.
  • Учитывая, что такая кровля имеет фронтон, то она в итоге получается более теплой, в особенности, если фронтон сделан из блоков или кирпича.
  • Наличие фронтона также позволяет устанавливать окна или двери для выхода на лоджию или балкон.
  • Из-за меньшей площади скатов в сравнении с обычной вальмовой кровлей, снижается себестоимость всей конструкции.

Единственный минус, который выделяют у полувальмы — это сложность монтажа. Для ее возведения необходимо большое количество разных элементов, крепежа и древесного материала для создания стропил. Без определенных навыков и опыта проектирования и сборки построить такую разновидность крыши практически невозможно.



Что представляет из себя конструкция

Как и все крыши, она имеет вид пирога, состоящего из различных материалов. В основном конструкция полувальмовой крыши состоит из следующих элементов:

  • кровельный материал, например, металлочерепица;
  • гидроизоляционный слой;
  • контробрешетка;
  • обрешетка;
  • утеплительный материал, который устанавливается между стропилами;
  • начальная обрешетка;
  • карнизная планка;
  • пароизоляция;
  • стропильная система.

В зависимости от того, жилое помещение находится под полувальмовой крышей или нет, используются наиболее подходящие материалы для пирога. Жилое требует использования хорошего утеплителя и гидроизоляции для создания комфортного микроклимата на мансарде.

Стропильная система

Есть две разновидности стропильной системы полувальмы. Она зависит от используемых материалов в конструкции. Бывают висячие или наслонные стропильные ноги. Основные элементы, которые выделяют в стропильной системе полувальмы:

  • Стропила. Крепятся к мауэрлату и коньку, располагаются перпендикулярно им обоим. Схожи со стропилами обычной крыши с двумя скатами. По длине равны кратчайшему расстоянию от конька до стены здания.
  • Диагональные стропила. Прикрепляются по угловым точкам кровельной конструкции и образуют полувальму. Являются боковыми гранями равнобедренных треугольников. Отличие от диагональной разновидности аналогичных элементов заключается только в длине. В полувальмовой разновидности крыши диагональные стропила короткие и не достают даже до середины ската.
  • Нарожники, другое название полуноги. Крепятся к диагональным стропилам и мауэрлату, создавая прочное соединение.
  • Опоры. Устанавливаются на каждой балке перекрытия.
  • Коньковый брус.
  • Боковые прогоны. Если площадь крыши небольшая, то эти элементы могут отсутствовать.
  • Дополнительные вспомогательные элементы, которые устанавливаются для придания надежности и устойчивости, например, раскосы, ригели, лежни.

Если в конструкции используются наслонные стропила, то такие элементы имеют опору на стены дома или опорные стойки, установленные на балках перекрытия. У висячих стропил промежуточных опор не существует.



Разновидности

Кроме того, что полувальму делят на двухскатную и четырехскатную (голландскую и датскую), можно выделить еще несколько разновидностей такой конструкции.

Двухскатная полувальмовая крыша

Стандартный вариант — двухскатный. Такая конструкция кровли позволяет соорудить под ней мансарду или чердак. Конструкция может опираться двумя треугольными скатами на фронтоны. По-другому такую разновидность называют голландской полувальмовой. Вариантов ее сооружения достаточно много, но общая их черта состоит в том, что крыша имеет скосы только с двух сторон.

Полувальмовая ломаная крыша

Отличается наличием изломов по боковым сторонам конструкции. Изломы обеспечивают высокие потолки. В большинстве случаев она гораздо выше, чем обычная двухскатная кровля. Последняя, если имеет крутой наклон скатов, то становится слишком уязвимой для ветровой нагрузки. По этой причине ломанная полувальмовая крыша имеет серьезный перелом скатов, а уязвимой частью конструкции к ветровым нагрузкам остается только верхняя.

Нижняя часть резко направлена вниз, что придает крыше большую надежность. Строительство и проектирование ломаной крыши требует соблюдения строгих пропорций элементов между собой, иначе полувальма такой разновидности будет ненадежна.

Полувальмовая крыша с мансардой

Представляет собой конструкцию, которая образована из двух пологих скатов, смыкающихся на вершине и еще двух крутых скатов, которые продолжают первые. За счет такой формы появляется возможность использовать пространство чердака и превратить его в жилую комнату. Для сооружения мансардной крыши используются висячие стропила, которые обеспечивают пустоту в средней части помещения.

Полувальмовая крыша с фронтонами

Эту конструкцию в основном используют, когда хотят соорудить под крышей жилое помещение или мансарду. В большинстве случаев предпочтение отдают конструкции, в которой фронтон сделан из блоков или кирпича. Но также имеется разновидность полувальмовой крыши, где фронтон выполнен из деревянного каркаса.

Его делают в зависимости от формы фронтонной стены, которая в большинстве случаев представляет собой трапецию. Прикрепляют опорные стойки фронтона к мауэрлату и несущей боковой стене здания. Сверху проводят прикрепление бруса или доски. Стойки фронтона обвязывают укосинами, затем проводят обшивку, используя доски или фанеру. Основная часть конструкции полувальмовой крыши возводится с опорой на такой фронтон.

Вы строите дом с мансардой?



Этапы сборки полувальмовой крыши

Если фронтоны уже возведены, например, из кирпича или блоков, алгоритм монтажа выглядит следующим образом:

  1. Установка мауэрлата. К внешним (фасадная и задняя) стенам прикрепляют мауэрлат. Для этого используют брус, минимальное сечение которого 100 x 15 мм. Устанавливают такой брус к армирующему поясу со стальным каркасом из арматуры. Для крепления используют шпильки, придерживаясь расстояния между крепежом 1-1,2 м.
  2. Затем приступают к монтажу конькового прогона, используя для этого брус сечением 100x100 мм. По длине коньковый прогон должен быть меньше на 3-4 м, чем пролет здания. Устанавливают его на стойки опоры или к несущей стене внутри помещения. Также можно установить его на балки перекрытия или плиты. Важно добиться максимального уровня прочности конструкции.
  3. На стойки проводят установку конькового бруса, который крепят при помощи стальных уголков и саморезов. На этом этапе важно соблюдать положение бруса, его следует закреплять строго горизонтально.
  4. Далее устанавливают диагональные стропила. Они имеют опору в край конькового прогона и фронтоны. При помощи диагональных стропил происходит разграничение скатов между собой.
  5. Приступают к монтажу основных стропил, которые формируют скаты трапециевидной формы. Верхние их края имеют опору в коньковом брусе, нижние в мауэрлате.
  6. Устанавливают належники. Они представляют собой короткие стропила, которые сверху крепятся к диагональным ребрам.
  7. Последний этап — заполнение скатов треугольной формы. Монтируются стропила, которые упираются в коньковый прогон и в належники.

Сооружение полувальмовой крыши — задача довольно трудная, но если изучить все нюансы и особенности конструкции, то это намного облегчит задачу. Все моменты, с которыми придется столкнуться во время монтажа полувальмовой крыши, рекомендуется продумать еще заранее, на этапе проектирования. Лучше, если процессом будет руководить опытный строитель, который проконтролирует надежность сооружения.

Популярное


Вальмовая, мансардная, шатровая, крыша • «ИжСтройка»

Вальмовая крыша.
Наша компания занимается строительством крыш. Звоните  тел. 55-38-38
Строим и из Вашего материала и из своего.
В И Д Ы     Р А Б О Т РАБОТА с  МАТЕРИАЛОМ
ВАЛЬМОВАЯ, МАНСАРДНАЯ, ШАТРОВАЯ КРЫША или за городом 350 р. /м.2 1 250 р./м.2
Вальмовая крыша своими руками – не такая сложная работа, как может показаться человеку, не имеющему достаточного опыта и познаний в строительстве.
Работа, конечно, не самая простая, но вполне выполнимая, в ней нет ничего сверхъестественного.
Перед тем как приступить к строительству, следует выяснить все подробности касательно данного вида крыш, а именно стропильной системы вальмовых крыш, а также тщательно выполнить все замеры и все подробно разметить.
Первый элемент представляет собой два обычных ската, которые можно встретить и на любых других крышах.
Второй элемент и придает вальмовым крышам неповторимость: поскольку скаты не закрывают всю площадь дома в длину, оставшееся пространство закрывается при помощи двух боковых вальм, дающих название всей конструкции.
Чертежи вальмовой крыши составляются при помощи обычной разметочной рейки и теоремы Пифагора, знакомой еще со школы, главное не торопиться и выполнять их тщательно и обдуманно.
Правильно подготовленный проект вальмовой крыши с грамотной разметкой позволяет также самостоятельно произвести все надрезы на конструкции из стропил, требующиеся в процессе строительства.
Технология возведения вальмовых крыш считается наиболее правильной, и основная часть замеров в ней производится начиная с нижнего ребра системы стропил, как и при установке стропил односкатной крыши.
Основные правила строительства вальмовой крыши.
Следует помнить о том, что промежуточные элементы стропил всегда являются более крутыми, чем угловые элементы, поэтому размер используемых при изготовлении стропильной системы досок или бревен должен составлять не менее 50х150 мм.
Короткие элементы конструкции стропил следует крепить не к коньковой доске, как в обычной скатной крыше, а к угловым элементам системы стропил, при этом уклон промежуточных элементов данной системы должен совпадать с уклоном ее коротких элементов.
Строительство крыши вальмовой подразумевает, что для изготовления коньковой доски и системы стропил используется один и тот же материал.
Поскольку крыша – вальмовая, то при ее возведении применяется промежуточный центральный тип стропил, крепление которых производится по обоим краям коньковой доски.
Промежуточные стропила упираются не только в коньковую доску, но и в верхний уровень используемой обвязки.
Перед тем, как построить вальмовую крышу, следует произвести ее разметку. Прежде всего, необходимо разметить осевую линию, расположенную на верхнем уровне обвязки части стены, находящейся с торца здания.
После этого производится точное измерение половинной толщины коньковой доски, а также разметка местоположения первого элемента стропильной системы центрального промежуточного типа.
Далее один конец разметочной рейки прикладывают к размеченной ранее для первого элемента стропил линии, а на другой ее конец переносится линия, боковой внутренней стены, отмечающая расположения промежуточного элемента стропильной системы.
Точная длина свеса стропил уточняется путем переноса разметочной рейки на линию, соответствующую внешнему контуру той же стены, при этом второй конец рейки устанавливается на образовавшийся свес кровли.
Далее размечается местонахождение  второго элемента стропил центрального промежуточного типа, для этого рейка располагается на краю боковой стены и на ней отмечается точное расположение того стропильного элемента, который намечено располагать между верхним концом обвязки и боковой стеной, как предусматривает схема вальмовой крыши.
В оставшихся углах здания следует выполнить ту же самую последовательность действий, что позволяет точно и грамотно выполнить разметку всех элементов центральной части системы стропил, а также размеры коньковой доски.
Несомненным преимуществом подобной процедуры разметки является то, что вальмовая крыша – конструкция и устройство – будет спроектирована без построения гипотез и предположений о том, следует ли производить опускание стропильных угловых элементов, поскольку вся система стропил будет выполнена из материала, обладающего одной и той же шириной и сечением.
Прежде чем начинать производить замеры и наносить разметку, следует тщательно изучить все элементы, из которых состоит крыша – вальма, скаты и т. д. Разобравшись с ее устройством, следует также заранее продумать способ соединения элементов системы стропил между собой.
Разобравшись с тем, как устроены вальмовые крыши, можно начинать процедуру изготовления рейки, с помощью которой будут производиться замеры.
Для того, чтобы разметка крыши была более удобной при нахождении метки, расположенной на рейке, на большом удалении от глаз работника, ширина данной рейки должна составлять около 5 сантиметров.
Расположение промежуточного элемента стропильной системы отмечается путем прикладывания рейки к мауэрлату боковой стены.
Следует также произвести и замер толщины непосредственно стены, что позволит произвести правильную выборку на опорную часть стропил, а также свеса кровли.
Кроме того, следует заранее приготовить перечень всех используемых при разметке стропильной системы коэффициентов, чтобы максимально правильно и точно изготовить конструкцию крыши.
К данным коэффициентам относятся такие, как соотношения между длиной используемых элементов стропил и их расположением, а также различные пропорции, характеристики различных скатов и уклонов и т. д.
Мансардная крыша.

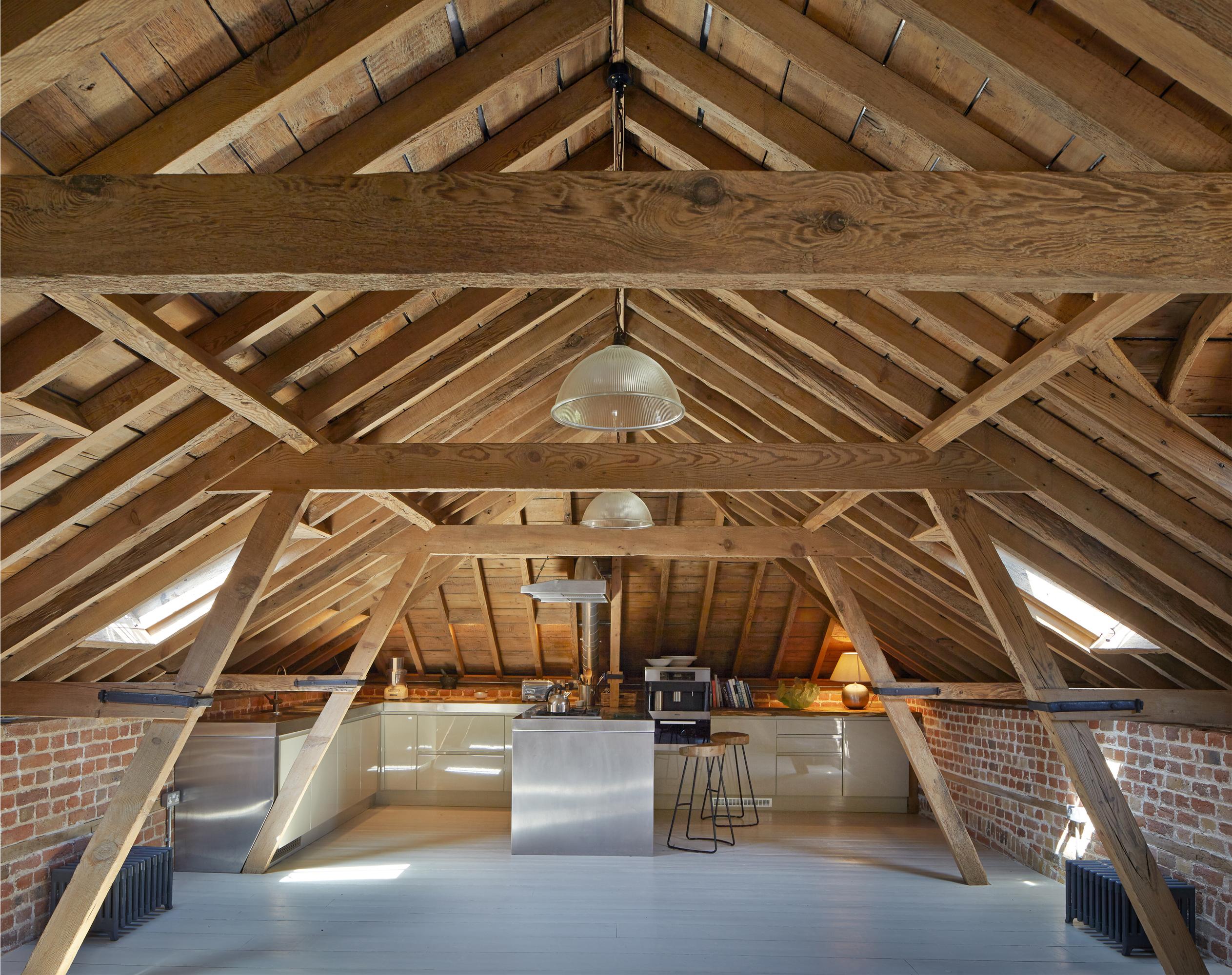

Мансардной называют крышу, под которой обустроены жилые комнаты. По форме мансардная крыша может быть различной, но чаще всего мансарду обустраивают под двускатной крышей. Наиболее рациональным решением, позволяющим получить максимальную полезную площадь жилой мансарды, является мансардная крыша с ломаной линией ската.

Этапы строительства  мансардной крыши своими руками во многом похожи на возведение обычной двускатной крыши, так же как и названия элементов, составляющих ее каркас. К ним относятся:
Мауэрлат – опорный брус, передающий нагрузку от стропил стенам строения;
Балки перекрытия – доски, образующие пол мансарды и потолок нижнего этажа;
Стойки – вертикальные опоры, поддерживающие стропильную систему;
Прогоны – горизонтальные опоры для стропил;
Ригеля – поперечные горизонтальные элементы, стягивающие скаты крыши между собой, иначе их называют затяжки;
Стропила – доски, образующие основной контур крыши;
Подвеска – подвесная стойка, поддерживающая затяжки и перераспределяющая нагрузку между стропилами;
Обрешетка – доски или листы фанеры, предназначенные для укладки поверх них кровельного покрытия и передающие нагрузку на стропильную систему;
Кобылки – доски, закрепляемые вдоль оси в нижней части стропил и предназначенные для образования свеса крыши.
Сечение элементов кровли определяется с помощью расчета, в статье приведены наиболее часто используемые в частном строительстве материалы.
Как уже говорилось, крыша с ломаными скатами несколько отличается от простой двускатной крыши. Разница заключается в форме противоположных скатов: они представляют собой не прямую линию, а состоят из двух соединенных под тупым углом скатов. Крыша может быть как симметричной, так и иметь различную форму противоположных скатов – это зависит от проекта.
Благодаря ломаной форме ощутимо увеличивается полезный используемый объем мансардного помещения. Нижнюю часть стропил обычно устанавливают под углом около 60 градусов к горизонту, а опорные стойки, поддерживающие эти стропила, играют роль каркаса внутренних стен. Верхняя часть стропил чаще всего устанавливается под небольшим углом, от 15 до 45 градусов – это позволяет сэкономить материалы, но сохранить функциональность крыши и ее устойчивость к снеговым нагрузкам.
Вертикальные стойки, опирающиеся на балки перекрытий, прогоны и соединяющие их затяжки образуют параллелепипед, ограничивающий внутренние размеры мансарды. Для придания конструкции дополнительной жесткости устанавливают подкосы между балками перекрытий и нижними стропилами. После установки верхних стропил для укрепления фермы и устранения провисания ригелей устанавливают подвесные опоры – бабки. Для дополнительного укрепления нижних стропил их стягивают со стойками с помощью схваток. Крепление элементов производят с помощью гвоздей и болтов или шпилек.
Главным условием комфортного устройства мансарды является высота потолков – она не должна быть ниже 2,5 метров. Для обеспечения такой высоты помещения линия излома мансардной крыши должно находиться на высоте не менее 2,8 метров с учетом толщины слоя утеплителя и внутренней обшивки мансарды, а также толщины чистовых полов.

Перед тем как приступить к покупке материалов и строительству крыши, необходимо начертить подробный чертеж, на котором будут указаны габаритные размеры дома, линия скатов и высота мансарды.
Шатровая крыша.
Как построить шатровую крышу? Шатровая крыша это обычно четырехскатная конструкция с квадратом в середине. Ее скаты – равнобедренные треугольники сходящиеся к центру.
Крыша может быть и многоскатной или вообще круглой, главное соблюдать симметрию. По внешнему виду напоминает шатер, от этого и название – шатровая. Благодаря отсутствию фронтонов данные крыши позволяют экономить на материалах. К тому же они имеют необычную и привлекательную конструкцию.
Крыша шатровая своими руками может быть установлена на любом здании, но удобнее, если дом имеет форму квадрата.
В основе данной крыши лежит стропильная система, которую считают сложной конструкцией. Здесь главное все рассчитать верно. Конечно, лучше предоставить это дело специалистом, но если есть навык можно все сделать самостоятельно.
Что бы сделать расчет шатровой крыши надо знать длину и ширину основания, плюс угол наклонов скатов.  В основном такие конструкции состоят из равнобедренных треугольников, а в основе лежит квадрат.
Мы можем легко найти длину вальмовых стропил, площадь и высоту поверхности. Для этого нам надо площадь одного ската (треугольника) умножить на четыре.
Если в основе лежит прямоугольник, произвести расчет, зная элементарные геометрические формулы, не составит труда. Крыша состоит из двух равных треугольников и двух равных трапеций. Надо найти высоту треугольника и трапеции.
Это будет длина вальмовых стропил. Затем по формуле вычисляем площадь каждой фигуры (трапеции и треугольника), суммируем их и умножаем на два. Получаем площадь скатов крыши.
Площадь ската вычисляем по формуле: S = 2*(d*h), где S – площадь ската; d – длина основания; h – высота треугольника.
Теперь требуется выяснить площадь карнизных свесов. Они имеют форму равнобедренной трапеции. Для этого нам надо высоту фигуры умножить на половину суммы длин оснований.
При этом можно вести расчеты двумя способами:
Используя высоту конька и длины основания всей крыши.
С учетом длины основания и длины стропильной диагональной ноги.
На рисунках можно увидеть, как и по каким формулам рассчитывается площадь одного ската и крыши в целом. После этого можно приступать к расчету элементов стропильной системы крыши.
Но лучше заказать чертеж шатровой крыши у специалистов. По нему можно будет определиться с количеством материалов, длиною стропил и этапами работ.
И так, с чего начинать строительство шатровой крыши? Вся конструкция опирается на основании здания. В деревянных каркасных строениях на верхнюю обвязку, специально предусмотренную для этого.
В кирпичных домах на мауэрлат (опорные брусья). В срубах на верхние венцы. Для кирпичных зданий стены надо выровнять. Для этого заливается стяжка. Специалисты рекомендуют сразу монтировать закладные элементы для привязки мауэрлата.
На ровную поверхность укладываем опорные брусья и лежни. Между кирпичной кладкой стен и мауэрлатом обязательно укладывается прослойка из влагостойкого материала. Опорный брус ложиться по периметру здания, это основа для стропил и конька.
Стропила шатровой крыши представляют собой конструкцию из двух типов стропильных ферм.  Первая это обычные фермы скаты которых соединены в коньке. Вторая – боковые треугольные стропила. Устанавливаются диагональные стропила.
И здесь главное точность работ. Эти стропила отвечают за прямоту плоскостей скатов и их ровность. Основное внимание уделяется длине и углу наклона, которые будут равны для всех четырех сторон.
При определении длины стоит учитывать размеры свеса. Их длина может доходить до одного метра.
После установки накосных стропил можно приступать к монтажу центральных. Все они имеют один размер и располагаются строго параллельно друг другу. Один край крепим к мауэрлату, а второй к коньку.
При монтаже сложных узлов к (там где сходятся стропилы разных видов), следует уделить особое внимание расчету такого типа вальмовой крыши. Правильный монтаж подразумевает двойной  подрез. При этом плоскости скосов  одинаковых стропил должны совпадать.
Теперь пора заняться креплением угловых стропил к диагональным. Для этого с обеих сторон накосных стропил крепят черепковый брус. Основным условием при выполнении этого этапа монтажа является то, что крепления должно проходить в разных местах диагонального стропила (в разбежку).   Монтируются они параллельно центральным элементам.
Для повышения прочности конструкции, монтаж шатровой крыши предусматривает установку поперечной балки, которая соединит все центральные стропила. Она крепиться к перекрытию несколькими стойками.
Звоните  тел. 55-38-38


Вальмовая крыша своими руками - подробная инструкция по возведению

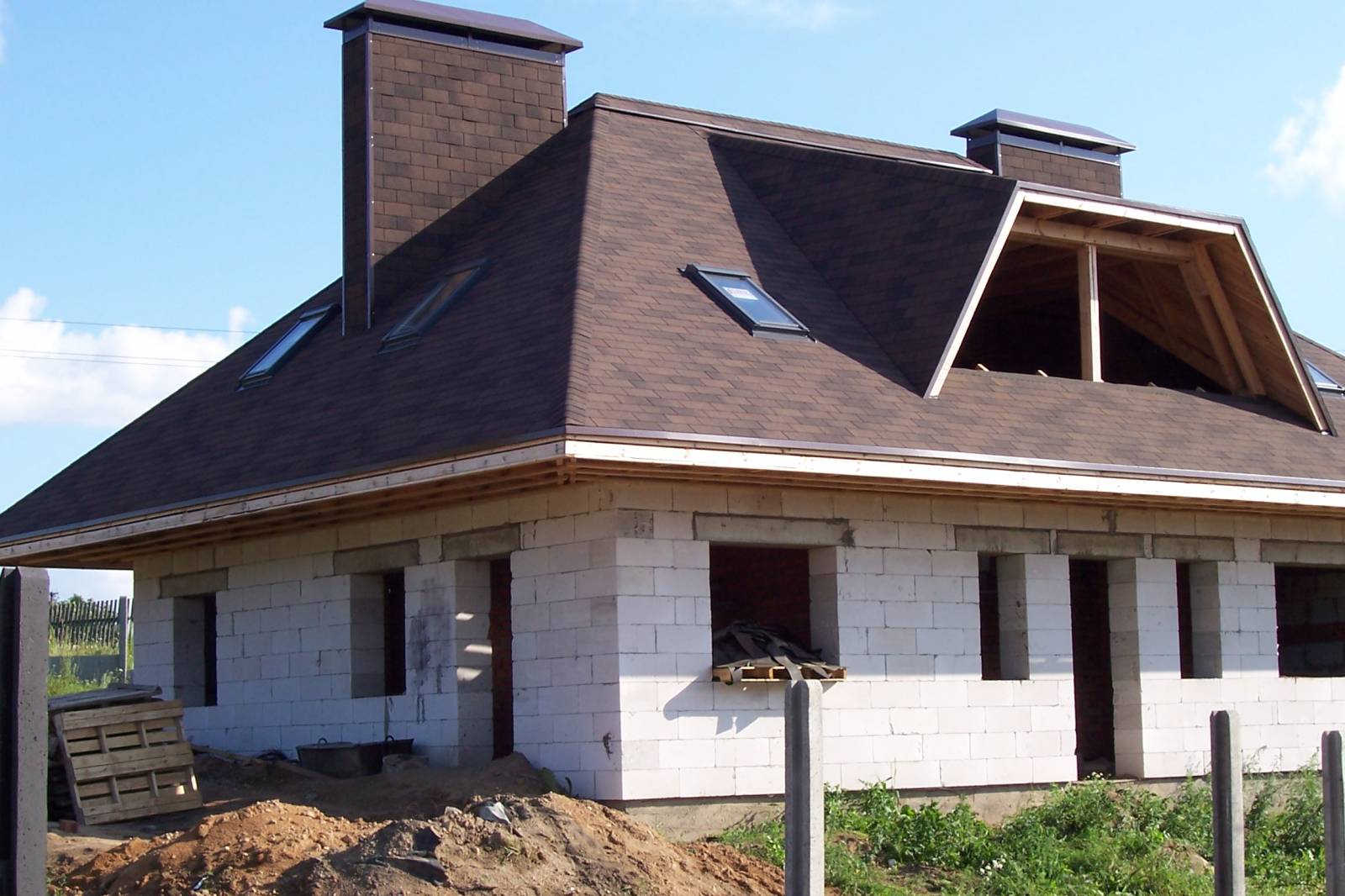

Вальмовая крыша – одна из наиболее сложных и самых прочных кровель. Она представляет собой четырехскатную конструкцию с двумя треугольными и двумя трапециевидными скатами. Другое ее название – голландская.

Есть также разновидность этого типа крыши – полувальмовая. Ее отличительной особенностью является наличие усеченных треугольных скатов. Они располагаются выше трапециевидных.

Устройство вальмовой кровли намного труднее, чем устройство двускатной, однако и ее функциональные качества намного выше. Помимо того, экстерьер здания с четырехскатной крышей выглядит весьма привлекательно.

Типы вальмовых крыш

Находящиеся на кровельных торцах малые скаты называются вальмами. В зависимости от формы вальмы конструкции этого вида подразделяются на несколько типов.

Несколько полезных рекомендаций как определиться с разновидностью и удачно купить софиты для крыши.

Почему специалисты любят работать с мягкой кровлей катепал в информационном материале на нашем сайте.

Полувальмовая крыша. Ее отличительной особенностью является то, что вальмы закрывают не весь фронтон, а лишь его часть. Поэтому они имеют небольшой размер.

Полувальмовая мансардная крыша представляет собой конструкцию мансардной кровли с изломанным скатом. Ее создание уместно в случаях, когда нет возможности вписать площадь необходимого помещения в треугольную форму. Крыша данного типа позволяет получить свободную площадь довольно большого размера для использования в самых разных целях.

Выбор полувальмовой кровли рекомендован для строений в зоне сильных ветров, поскольку более низкие скаты хорошо защищают фронтон здания от влаги и ветра.

Среди недостатков конструкций полувальмового типа можно назвать расход большого количества материала, поскольку для прикрытия примыкающих к наклонным ребрам участков кровли материал необходимо разрезать по косой линии.

При использовании листового материала больших размеров срезанные косынки надо использовать для покрытия противоположных скатов крыши.

Кровля ломаного типа является наиболее сложной для самостоятельного возведения. Скаты могут быть разных форм и размеров. Как их предварительный расчет, так и реализация на практике – дело непростое.

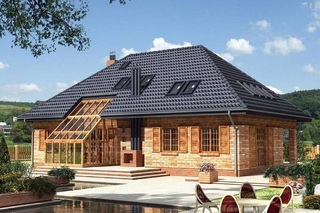

Шатровая крыша. Ее особенность состоит в том, что основа кровли данного типа должна быть квадратной. Конструкция состоит из четырех скатов в форме равносторонних треугольников, вершины которых сходятся в едином центре. При устройстве шатровой крыши необходимо строго соблюдать принцип симметричности. По форме конструкция напоминает шатер, откуда и исходит ее название.

Различают также датскую вальмовую кровлю, которая представляет собой разновидность четырехскатной конструкции с фронтонами, расположенными в верхней части укороченных скатов. В крышу датского типа можно встраивать вертикальные окна.

Преимущества кровли вальмового типа

Данная конструкция обладает рядом преимуществ.

  • Правильно рассчитанная и возведенная вальмовая кровля отличается высоким уровнем сопротивления воздушным потокам в результате отсутствия вертикально расположенных торцевых стен (шипцов или фронтонов). Она пекрасно выдерживает сильные порывы ветра и минимально подвержена риску разрушения крыши в местах свесов карнизов.
  • Вальмовая кровля является не подверженной деформации жесткой конструкцией, что достигается за счет сходящихся к опорной коньковой балке угловых ребер.
  • Четырехскатная кровля дает возможность создания больших свесов со всех сторон постройки. Они защищают дом от атмосферных осадков.
  • Кровля данного типа дома с мансардой делает здание зрительно более низкими, что очень важно при необходимости его встраивания в уже возведенную одноэтажную застройку без нарушения гармоничного вида и характера существующего строения.
  • Вальмовая кровля отличается эстетически привлекательным внешним видом.

Недостатки

  • Самым большим минусом данного типа кровли является сложность ее возведения и дороговизна как материалов, которых нужно будет закупить значительно больше, чем, например, при устройстве двускатной крыши, так и проводимых работ.
  • Еще один недостаток: скаты отнимают некоторую часть подкровельного пространства, что имеет значение, если запланировано устройство мансарды.

Разметка крыши

Обычно систему стропил собирают из одинаковых стропильных ног, опирающихся на коньковый брус. Но для вальмовой кровли данный вариант не подходит: длины ее стропил разные, поскольку боковые скаты более маленькие и опираются на диагонально расположенные элементы конструкции.

До начала работ надо подготовить необходимые материалы и сделать разметку основных узлов.

К ним относится:

  • Конек. Этот элемент представляет собой брус, необходимый для крепления других деревянных деталей. Он должен быть расположен строго по центру. Поскольку в коньковый брус будут опираться концы всех стропил, он должен быть очень прочным;
  • Угловые стропила, которые называют также накосными. Их фиксируют к коньковому брусу, а другой конец стропила должен выходить за границы здания. Как правило, при изготовлении этих стропил пользуются тем же брусом, что и для конька;
  • Центральные стропила опираются на мауэрлат и конек и образуют боковые скаты кровли. На вальмах используют одно стропило этого типа или вовсе не используют стропил;
  • Промежуточные стропила крепят к коньку. Они идут по скатам вниз;
  • Короткие стропила бывают разной длины, зависящей от расположения. Опираются они на мауэрлат и угловые стропила.

До разметки необходимо сделать точные расчеты, на основании которых создается чертеж будущей конструкции. Вначале отмечается осевая линия, которая проходит по верхней части стен. Потом рассчитывают толщину конькового бруса и отмечают точное расположение деталей стропильной системы по отношению друг к другу.

При создании системы стропил из одинаковых досок (к примеру, 15х5 см), полученная конструкция имеет небольшой воздушный просвет между стропилами и кровельным материалом. Он получается в результате более высокого расположения верхних частей элементов стропил по отношению к угловым.

Mонтаж вальмовой крыши

Верхнюю обвязку кровли выполняют из бруса (фото справа), толщина которого должна составлять половину толщины конькового бруса. Затем замерную рейку прикладывают одним концом к заранее отмеченной линии, в то время как другой конец располагается вдоль боковой стены, и это позволяет получать место для установки промежуточного стропила.

Длину стропильного свеса рассчитывают очень просто. Сначала рейку устанавливают таким образом, чтобы один из ее концов располагался на внешнем контуре стены. Второй конец находится на образовавшемся свесе.

Потом замерную рейку переносят на боковую стену, на которой также производят разметку стропил. Аналогичные действия выполняют на всех других углах для получения мест расположения центральных стропил и торцов конька.

После определения точек расположения всех кровельных элементов в горизонтальном сечении данной конструкции выполнение расчета не будет представлять сложности. В этом случае надо использовать теорему Пифагора, которую применяют к прямоугольным треугольникам, образованным стропилами и нормалью от точки их прикрепления к полу помещения чердака – другими словами, высотой над мауэрлатом.

Применение замерной рейки

Замерная рейка – необходимый при монтаже вальмовой крыши самодельный измерительный прибор. Изготовить его можно из тонкой фанеры или планки толщиной не более 5 см.

Так как рейка должна быть довольно длинной, для ее изготовления не подходит толстая заготовка, поскольку в этом случае вес инструмента будет значительным и работать с рейкой станет неудобно.

Ширина прибора должна быть достаточной, чтобы можно было с большого расстояния видеть на ней разметку.

По ходу работ все отмеряемые для установки деталей кровли замеры наносят на рейку, и поэтому рулетка будет нужна всего несколько раз. Одинаковые расстояния в дальнейшем откладываются уже при помощи рейки. Есть готовая таблица коэффициентов соотношения длины стропил и их расположения, которой следует руководствоваться при выполнении таких работ.

Величина длины ноги стропильного узла должна равняться произведению конкретного коэффициента на проекцию ноги. При знании этой формулы все операции выполняются значительно быстрее.

В качестве примера можно воспользоваться следующими расчетами:

  • для начала отмеряют величину горизонтальной проекции стропила, после чего по таблице выбирают необходимый угол наклона детали конструкции, который умножается на полученное при измерении значение;
  • после этого рассчитывают длину стропила от выборки на месте крепления до выборки на коньке;
  • затем вычисляют длину свеса, которая равняется произведению проекции (горизонтальной) этого элемента на поправочный коэффициент.

Можно воспользоваться также теоремой Пифагора: в ней длинами катетов являются горизонтальная и вертикальная проекции.

Накосные элементы (фото)


После завершения предыдущего этапа надо приступать к разметке положения угловых накосных элементов и промежуточных стропил.

С одной стороны стропила имеют косой срез, который позволяет надежно закрепить их к коньку. Брус же имеет двойной подрез, который предназначен для установки угловых элементов.

Расчет накосного стропила производится в два этапа. Сначала делают замер длины детали от угла здания, после чего при помощи теоремы Пифагора получают необходимое значение, которое следует умножить на поправочный коэффициент.

Специфика устройства вальмовой кровли

В процессе создания вальмовой крыши надо учитывать, что наслонные стропила и конек следует изготовлять из одной и той же доски или бруса. Они должны иметь одинаковое сечение, поскольку разница в сечении усложнит конструкцию.

Сотовый поликарбонат технические характеристики, преимущества использования.

Как выглядят аэраторы для плоской крыши можно посмотреть здесь.

На что обратить внимание выбирая мастику для кровли читайте в статье https://rooffs.ru/krovelnye-materialy/bitumnaya-mastika/dlya-krovli.html

При выборе толщины остальных стропил тоже надо учитывать данный момент. В обратном случае возрастает риск образования перекоса несущих конструкций в будущем, а это значит, что даже при прекрасном состоянии кровельного пирога возникнет необходимость капитального ремонта.

Короткие стропила крепят не к коньковому брусу, а к накосным. Это также отличает вальмовые кровли от обычных.

Надо соблюдать определенные углы наклона всех деталей. Для наклонных стропил вальмовой модели кровли этот показатель такой же, как и для остальных типов кровель. Отличие состоит в том, что вальмовая кровля не может быть низкой.

При возведении низкой вальмовой крыши требуется установка дополнительных опорных элементов, функция которых заключается в поддержании тяжелых деталей конструкции. По всей вероятности, надо будет воспользоваться дополнительными материалами. Кроме того, увеличится объем работ.

Следующий важный момент заключается в необходимости использования исключительно сухой древесины хвойных пород деревьев при создании основания вальмовой крыши.

Чтобы увеличить срок эксплуатации кровли, материл надо обработать антипиретиками и антибиотиками. Первые защищают конструкцию от огня (под его воздействием материал лишь обугливается, но не горит), вторые – от гниения, размножения плесени, микроорганизмов.

Монтаж системы стропил

Самым распространенным является вид вальмовой кровли с 4 скатами, два из которых имеют форму трапеции, а остальные два – треугольника.

Первым этапом возведения крыши является установка стропильных ферм.

Диагональные стропила и конек изготавливают из той доски, из которой выполняются остальные, но они должны быть спаренными. Причина использования спаренных стропил заключается в значительно большей нагрузке на эти элементы по сравнению с обычными стропилами, для чего и требуется усиление.

Применение одного материала при изготовлении всех деталей значительно упрощает монтажные работы.

Под длинные стропильные ноги устанавливают представляющие собой подкос опоры или изготовленную из бруса стойку.

Возможно также использование двойных спаренных досок, опирающихся непосредственно на слой перекрытия. Под такую стойку необходимо установить деревянную подкладку, а также не забывать о слое гидроизоляционного материала.

Подкос устанавливают под углом, величина которого составляет 45-55 градусов.

Одна часть подкоса упирается в лежень, а вторая удерживает стропильную конструкцию.

Надо помнить о необходимости поддерживать стропило в месте сосредоточения максимальной нагрузки.

Крепление стропил

В большинстве случаев соединение элементов конструкции производится при помощи гвоздей, болтов, шпилек, особых накладок. Их точное количество и места расположения надо тщательно рассчитывать, иначе конструкция не будет обладать достаточным уровнем прочности и может обрушиться под давлением тяжелого снежного покрова или от сильной ветровой нагрузки.

Стропила крепят к мауэрлату при помощи опорного бруса или особого пропила, который удерживает элемент на месте.

Крепление мауэрлата

Прочно и корректно закрепленные стропила станут гарантией долговечности кровли только при условии правильной фиксации мауэрлата.

Мауэрлат представляет собой брус из дерева, функция которого заключается в равномерном распределении создаваемой кровлей нагрузки по верхнему сектору стен постройки и предупреждении разрушительного действия создаваемых стропилами распорных сил.

Тип мауэрлата определяется типом здания.

В случае деревянного сруба эту роль играет верхний венец. В других случаях мауэрлат представляет собой брус с сечением 100х150, 150х150. Это могут быть и соединенные доски размером 50х150.

До монтажа этого элемента необходимо проложить гидроизоляцию. В качестве материала можно использовать рубероид, который укладывается в несколько слоев.

Еще одним важным моментом является прочное крепление для мауэрлата. Его можно добиться несколькими способами.

  • За несколько рядов до места установки мауэрлата в кладку монтируются деревянные бруски. Их количество определяется периметром кровли и потенциальной нагрузкой, которую должен будет выдерживать мауэрлат. Данные детали соединяются с основой – брусом – при помощи скоб и образуют прочное крепление.
  • На последнем этапе возведения стен в кладку монтируются шпильки, диаметр которых должен быть до 15 мм. Они выполняют роль фиксаторов мауэрлата. Между шпильками должно сохраняться расстояние от 1,5 м. Глубина их закладывания равняется нескольким рядам кладки.
  • Можно также вмонтировать в стену проволоку из стали. Ее концы в дальнейшем обвязывают вокруг мауэрлата. Количество этих вкладок должно соответствовать количеству стропильных ног.
  • В зданиях из пенобетонных или газосиликатных блоков оптимальным выбором является возведение железобетонного армопояса. В процессе его монтажа устанавливают также шпильки с резьбой.

ВЫВОДЫ

  • Вальмовая кровля – одна из наиболее сложных и прочных конструкций.
  • Существует несколько типов вальмовых крыш: четырехскатная вальмовая, полувальмовая, шатровая, ломаная, датская.
  • Основным преимуществом вальмовой кровли является высокий уровень сопротивления ветровым и снеговым нагрузкам.
  • Среди недостатков надо отметить сложность возведения и дороговизну.
  • До начала работ надо сделать расчеты и разметку.
  • При монтаже необходимо иметь замерную рейку.
  • Стропильная система вальмовой кровли имеет свои особенности.
  • Стропила должны прочно крепиться к мауэрлату.
  • Правильное крепление стропил и мауэрлата – гарантия долговечности вальмовой кровли.

Как выглядит вальмовая крыша можно посмотреть на видео.

Планы дома с шатровой крышей

В этой категории вы найдете небольшие дома, дома с мансардой и многоэтажные дома - все с шатровой крышей. Преимущество плана дома с шатровой крышей в том, что здесь есть простые и более интересные дома с двускатной крышей. Это особенно относится к более традиционным домам или жилой архитектуре.

Шатровые крыши выглядят легче и изящнее. К шатровой крыше больше подходят любые слуховые окна или жилища.Кроме того, дома с шатровой крышей очень популярны среди инвесторов, строящих как дома традиционной архитектуры, так и дома более современного вида. Приглашаем ознакомиться с нашим предложением:

Стоимость проекта: 1210 EUR

Полезная площадь: 202,12 м 2

Стоимость реализации: 188 300 евро.

Показать проект

Стоимость проекта: 1250 евро

Полезная площадь: 215 кв.41 м 2

Стоимость реализации: 187 700 евро.

Показать проект

Стоимость проекта: 1280 EUR

Полезная площадь: 226,84 м 2

Стоимость реализации: 174 200 евро.

Показать проект

Стоимость проекта: 1000 евро.

Полезная площадь: 135.56 м 2

Стоимость реализации: 117 800 евро.

Показать проект

Стоимость проекта: 1040 EUR

Полезная площадь: 178,94 м 2

Стоимость внедрения: 151 200 евро.

Показать проект

Стоимость проекта: 1040 EUR

Полезная площадь: 184 м 2

Стоимость внедрения: 141600 евро.

Показать проект

Стоимость проекта: 1070 EUR

Полезная площадь: 186.46 кв.м. 2

Стоимость реализации: 166 600 евро.

Показать проект

Стоимость проекта: 1070 EUR

Полезная площадь: 209,35 м 2

Стоимость реализации: 169 800 евро.

Показать проект

Стоимость проекта: 1070 EUR

Полезная площадь: 175.52 м 2

Стоимость реализации: 150 700 евро.

Показать проект

Стоимость проекта: 1070 EUR

Полезная площадь: 176,42 м 2

Стоимость внедрения: 143 100 евро.

Показать проект

Стоимость проекта: 1320 EUR

Полезная площадь: 266 кв.65 м 2

Стоимость реализации: 187 900 евро.

Показать проект

Стоимость проекта: 1350 евро

Полезная площадь: 276,54 м 2

Стоимость внедрения: 222400 евро.

Показать проект

Планов одноэтажного дома с шатровой крышей и открытой планировкой

Первый этаж
Из фойе с крыльца вы можете войти в просторную большую комнату справа или в домашний офис (который также может использоваться как третья спальня или комната для гостей) слева.Большая комната, столовая и кухня открыты друг для друга. И большая комната, и столовая имеют потолки с подносами, которые поднимаются до 9 футов в центре, а внешняя стена состоит почти исключительно из стекла. Эркер в больших комнатах добавляет света и улучшает вид, а нижняя площадка под ним может использоваться как место для чтения или вздремнуть.

Кухня отделена от обеденного стола большим островком для завтрака с приподнятой стойкой на внешнем краю, которую можно использовать для повседневных обедов и / или сервировки.На кухне есть кладовая, много места на стойке с шкафами наверху и солнечный оконный ящик за раковинами. Также есть встроенный стол и полки на одной из стен кладовой. Пара французских дверей из обеденной зоны ведет на большую крытую веранду, которая идеально подходит для развлечений.

Коридор из жилых зон проходит мимо полноценной ванны, которая также может использоваться как дамская комната на пути к главной спальне и двум спальням. В главной спальне есть более темная зона для сна воскресным утром, солнечная зона отдыха с дверью, ведущей на крыльцо, и гардеробная.В ванне есть ванна для замачивания под окном и оконным ящиком, отдельный душ и место для разворота для человека в инвалидном кресле (см. Пунктирный круг на планах этажей). Под лестницей есть умный проход на чердак, который обеспечивает прямой доступ к прачечной, в которую также можно попасть из коридора, который заканчивается навесом для двух автомобилей.

Две дополнительные спальни - или одноместная спальня и кабинет / кабинет / комната для гостей - расположены в передней части дома.Между двумя комнатами есть дополнительная дверь, и обе комнаты имеют много дневного света и видов.

Навес и место для хранения вещей (дополнительный гараж)
Пристроенный навес позволяет семье пройти в очень широкий коридор с уголками для полок, служащими ловушкой для ключей, обуви и т.д. или обратно. Если ваш участок узкий, навес для машины или гараж можно переместить в заднюю часть дома.

Информация о конструкции
Крыша спроектирована так, чтобы иметь решетчатый каркас, чтобы можно было разместить на чердаке очень большого размера.На чердак можно попасть из навеса (или гаража) по постоянной, полноразмерной лестнице. Благодаря дополнительной теплоизоляции прямо под крышей ваши вещи будут храниться в полу кондиционируемом помещении.

Модификация Идея
Постройте крышу с фермами для снижения затрат.

Сохранение тепла - Глава 5: Крыши и чердаки

Относительно легкий доступ сделал чердак излюбленной отправной точкой для утепления для многих домовладельцев, несмотря на то, что большинство других помещений, таких как подвалы и неизолированные стены, теряют больше тепла, чем типовой чердак.Даже если чердак уже утеплен, все еще может быть возможность повысить энергоэффективность и прочность дома за счет герметизации воздуха. Утечки воздуха на чердаке могут привести к значительным потерям тепла и вызвать множество проблем, связанных с влажностью. Невозможно переоценить важность герметизации воздуха. Прочтите всю эту главу, если вы обновляете чердак, чтобы получить полезные советы и другую важную информацию.

5.1 ОБЩИЕ СООБРАЖЕНИЯ ДЛЯ ВСЕХ ЧЕРДАК

Независимо от типа мансарды или потолка в вашем доме, есть ряд вещей, которые следует изучить перед началом работы.Тщательная проверка следующих функций поможет вам разработать стратегию модернизации.

Доступность

Большинство домов с доступными чердаками имеют внутренний потолочный люк, хотя наружная крыша или настенные входы не редкость. Люк должен быть достаточно большим, чтобы вы могли загружать материалы. Если нет или нет доступа, вы можете проделать отверстие в потолке в незаметном месте, например, в шкафу. Установленные снаружи входы с двускатным концом представляют собой одно отверстие меньше, которое необходимо герметизировать, что обеспечивает легкий доступ пожарным в случае пожара.

Проверьте пространство под крышей на предмет препятствий и легкости передвижения. Вертикальные зазоры менее 1 м (39 дюймов) не позволят вам двигаться свободно. Чердаки или крыши без рабочего пространства рассматриваются далее в этой главе, в Разделе 5.4 «Тесные чердаки, соборные потолки и плоские крыши».

Оценки

Помимо проверки структурных проблем, проверьте состояние каркаса крыши, обшивки, отделки, потолка и облицовки на наличие признаков проблем с влажностью, таких как утечки, пятна, плесень, отслаивание или гниль.Неустраненные проблемы с влажностью снизят эффективность изоляции и могут привести к структурным повреждениям, таким как гниль древесины или расколотые стропила. Плесень или гниль - верные признаки серьезных проблем с конденсацией. Определите причину и устраните ее, прежде чем добавлять изоляцию.

Влага может поступать извне из-за обрушения крыши или гидроизоляции. Типичные проблемные области включают плохой гидроизоляции на бедре, впадине или дымоходе, а также протечки ледяной плотины. Обратите особое внимание на водяные пятна на нижней стороне обшивки или вдоль стропил.

Рисунок 5-2 На одних чердаках работать легче, чем на других

Изображение большего размера

Влага также может поступать из дома и выноситься на чердак в виде водяного пара при утечке воздуха. Типичные проблемные зоны возникают вокруг вентиляционных отверстий в ванной и кухне, которые проходят через потолок, вокруг водопроводных труб и дымоходов, а также у проходов проводки и светильников. Признаком утечки воздуха является изменение цвета изоляции, поэтому не стесняйтесь заглядывать под существующую изоляцию, чтобы найти утечки воздуха.

Проверяйте чердак во время или сразу после похолодания на предмет накопления конденсата, который в холодном климате проявляется как иней. Следует ожидать некоторого нарастания наледи, но если налипание особенно сильное (10 мм [2 дюйма] или более), убедитесь, что вентиляция присутствует и не заблокирована изоляцией. Проверка чердака во время или сразу после ливня поможет определить, вызваны ли проблемы влажности внутренними или внешними источниками.

Проверьте существующую изоляцию на предмет типа и состояния (сухая, мокрая, компактная и т. Д.).), средняя глубина и охват. Если он был поврежден или заражен плесенью или паразитами, удалите его. Однако не нарушайте вермикулитовую изоляцию (см. Раздел 1.4, Вопросы здоровья и безопасности).

Если изоляция мокрая, не накрывайте ее, пока источник влаги не будет удален и изоляция не высохнет. Если утеплитель высохнет, его, вероятно, можно будет оставить на месте. Как правило, нет проблем с использованием двух типов изоляции. Проверьте глубину изоляции, чтобы определить ее изоляционные свойства.Сравните это с рекомендуемыми значениями изоляции в Разделе 2.2, Контроль теплового потока.

Удостоверьтесь, что изоляция распределена равномерно и по всей глубине, особенно по периметру чердака над стеновыми плитами. В неизолированных помещениях образуется холодное пятно на стыке стены и потолка, что может привести к появлению влаги и плесени.

Существующие воздухо- и пароизоляция

Дома должны иметь пароизоляцию с теплой стороны утеплителя.В старых домах пароизоляция могла быть обеспечена вощеной бумагой, ватной бумагой на основе крафт-бумаги или слоями краски. Новые дома обычно имеют пароизоляцию из полиэтиленовых листов, но в целом очень немногие дома имеют эффективный воздушный барьер.

Если есть воздушный барьер, найдите и определите его состояние. Помните, что воздушный барьер должен быть сплошным; дыры или разрывы необходимо отремонтировать, а отверстия заделать. Не стесняйтесь снимать существующую изоляцию там, где могут быть места утечки, и загерметизировать эти области.Однако не следует нарушать изоляцию из вермикулита, как было предупреждено ранее.

Повышенная изоляция означает более холодный чердак, что, в свою очередь, означает, что любой пар, выходящий на чердак, может конденсироваться до того, как его можно будет удалить. Важно обеспечить герметичность чердака, чтобы внутрь не проникал влажный воздух.

Если нет воздухо- и пароизоляции, сконцентрируйтесь на полной герметизации воздуха. Создайте эффективный воздушный барьер, используя уплотнения, прокладки и уплотнители для герметизации стыков между элементами здания.Не полагайтесь на войлок, выдувную или налитую изоляцию, чтобы уменьшить необходимость в надлежащей герметизации воздуха.

Рисунок 5-3 Держите горючие материалы вдали от дымохода из кирпичной кладки

Изображение большего размера

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ:

Определенные участки чердака могут представлять серьезную опасность для здоровья и возгорание. Перед герметизацией и изоляцией чердака убедитесь, что вы или ваш подрядчик решаете следующие вопросы, касающиеся здоровья и безопасности.

5.1.2 Пожар и другие опасности на чердаках

Рисунок 5-4 Держите горючие материалы вдали от изолированного металлического дымохода

Изображение большего размера

Текстовая версия

Рисунок 5-4 Держите горючие материалы вдали от изолированного металлического дымохода

  • Грозовой хомут (только с зажимом, без пломбы)
  • 75 мм (3 дюйма.) воздушное пространство
  • Воздухо- и пароизоляция, обернутая вокруг гипсокартона для контакта с противопожарным герметиком
  • Противопожарная защита установлена ​​снизу
  • Накладка потолочная
  • Радиационный барьер для сохранения расстояния до горючего материала
  • 75 мм (3 дюйма) над изоляцией
  • Высокотемпературная герметизация

Дымоходы металлические

Металлические дымоходы заводского изготовления не должны соприкасаться с изоляцией на расстоянии не менее 75 мм (3 дюйма.), если иное не указано производителем или местными властями. Установите негорючий радиационный экран, обеспечивающий зазор 75 мм (3 дюйма) между дымоходом и изоляцией. Чтобы уменьшить утечку воздуха, сначала герметизируйте противопожарную заглушку с воздухо- и пароизоляцией негорючим герметиком. Верхняя часть радиационной защиты также должна быть как минимум на 75 мм (3 дюйма) выше уровня существующей или новой добавляемой изоляции. Чтобы изоляция не проваливалась за экран, прикрепите штормовой хомут зажимного типа без герметика в верхней части экрана.

Рисунок 5-5 Держите изоляцию подальше от утопленного светильника, создав барьер

Изображение большего размера

Текстовая версия

Рисунок 5-5 Держите изоляцию подальше от утопленного светильника, создав барьер

Минимальный зазор 12,5 мм (1/2 дюйма), предпочтительно 150 мм (6 дюймов)

Отцентрируйте приспособление, если это возможно, сохраняя расстояние не менее 12,5 мм (1/2 дюйма) от боковых сторон и сверху

Фанерный ящик 12,5 мм (1/2 дюйма), облицованный огнестойким материалом, например гипсокартоном или листовым металлом, для обеспечения воздушного пространства вокруг приспособления; герметизируйте все стыки и края коробки, чтобы минимизировать утечку воздуха

Минимальный объем коробки - разрешите 800 кубических сантиметров (см³) на ватт светильника (например.г. для прибора мощностью 150 Вт потребуется коробка объемом 120 000 см³)

Электроустановки

Осторожно работайте с электропроводкой (выключите питание). При наличии сомнительной проводки или коррозионных электрических соединений проконсультируйтесь с подрядчиком по электрике.

Встраиваемое освещение

Стандартные внутренние встраиваемые светильники трудно герметизировать и могут стать причиной пожара, если их покрыть изоляцией.Замените на одобренные герметичные утопленные приспособления или крышки, которые можно безопасно установить под изоляцией.

Помет животных

Если вы обнаружите на чердаке значительное количество помета животных и паразитов, не беспокойте их, потому что они могут содержать легко переносимые по воздуху плесени, яйца паразитов и бактерии, которые могут вызвать тяжелые заболевания. См. Дополнительную информацию в Разделе 1.4, Вопросы здоровья и безопасности.

Рисунок 5-6 Герметизация водопровода

Изображение большего размера

Текстовая версия

Рисунок 5-6 Герметизация водопроводной трубы

Водопроводная труба

Зажим для труб

Полоса полиэтиленовая толстая (внахлест, заделка звукоизоляцией и скоба к потолку)

5.1.3 Воздушное уплотнение

Уплотнить следующие области:

  • Вокруг водопровода и любых других труб. Для пластиковых водопроводных труб, которые перемещаются вверх и вниз из-за теплового расширения, используйте гибкую прокладку или полиэтиленовую втулку, прикрепленную к фанерному воротнику (см. Рисунок 5-6).
  • Вокруг проводов или потолочных светильников, проходящих через чердачный пол и верхние панели перегородки и наружных стен (см. Рисунок 5-7 и Рисунок 5-8.) См. Раздел 5.1.2, Пожар и другие опасности на чердаках, чтобы узнать, как бороться с встроенные светильники.
  • Вокруг воздуховода, который выходит на чердак изнутри дома. Заклейте стыки воздуховодов алюминиевой изолентой, краской или мастикой. Заделайте зазоры в местах прохождения воздуховодов в потолке. Воздуховоды должны оставаться ниже изоляции или должны быть обернуты изоляцией и защищены от сдавливания. Вытяжные вентиляторы всегда должны выходить наружу, но не непосредственно под вентиляционными отверстиями.
  • На стыке потолка и перегородок внутренней стены оттяните изоляцию, чтобы найти и заделать трещины вдоль внутренних стен (см. Рисунок 4-4).
  • В верхней части внутренних и наружных стен проверьте, не заблокированы ли все полости стен от чердака (обычно верхней пластиной). Заблокируйте любые открытые пространства в открытой полости с помощью куска жесткой теплоизоляции и уплотнения. Если верхняя пластина треснула или плохо подогнана, используйте герметик и полиэтилен для создания плотного уплотнения (см. Рисунок 5-7).
  • Вокруг чердачных люков (см. Рисунок 4-7).
  • Вокруг дымохода. Строительные нормы и правила требуют, чтобы воздушные пространства между дымоходами и узлами пола или потолка, через которые они проходят, были герметизированы негорючим противопожарным устройством (см. Рисунок 5-3 и Рисунок 5-4).
  • По краю общих стен. Часто существует зазор между стеной для вечеринок (то есть общей стеной между блоками в дуплексах, триплексах и рядных домах) и краем мансардного этажа. Убедитесь, что этот зазор хорошо закрыт. Если вы подозреваете, что воздух выходит наружу из стены для вечеринки из бетонных блоков, наймите подрядчика для герметизации блоков.

Рисунок 5-7 Герметизация распределительной коробки. На Рисунке 5-5 показан особый случай электрических ящиков для встраиваемых осветительных приборов

.

Изображение большего размера

Текстовая версия

Рисунок 5-7 Герметизация электрического ящика
(Примечание: См. Рисунок 5-5 для специального случая утопленных электрических ящиков освещения.)

Закупорка вдоль зазоров наверху внутренних стен

Заполнить отверстия вокруг электрических проводов конопаткой

Толстый полиэтиленовый лист (герметик со звукоизоляцией и скоба к потолку)

Электрический шкаф

5.1.4 Вентиляция

Вентиляция чердака служит нескольким целям. Уменьшает накопление тепла летом, продлевает срок службы кровли и снижает нагрузку на кондиционер. После герметизации вентиляция чердака - ваша вторая линия защиты от водяного пара, который мог проникнуть на чердак.Это обеспечивает более холодное, хорошо вентилируемое чердачное пространство, менее подверженное образованию ледяных завалов на карнизе.

Рисунок 5-8 Закрепление светильника на потолке

Изображение большего размера

Дома с остроконечными крышами и доступными чердаками легче всего вентилировать, используя соотношение 1 к 300 (см. Ниже). Это соотношение относится к свободному вентиляционному пространству, поэтому оно должно быть увеличено, если вентиляционные отверстия закрыты экраном (для защиты от насекомых и т. Д.) И перегородками (для защиты от дождя и снега), которые уменьшают их свободное пространство.В идеале расположите вентиляционные отверстия так, чтобы обеспечить хорошую сквозную вентиляцию от конца до конца и сверху вниз. Однако, хотя и важно, вентиляционные отверстия не предотвратят конденсацию и не решат проблем, связанных с утечкой воздуха.

Убедитесь, что вентиляционные отверстия на чердаке работают правильно и не заблокированы изоляцией, мусором или другими материалами. Возможно, вам придется найти вентиляционные отверстия в крыше или потолке снаружи, если они не видны изнутри чердака.

Хотя воздухонепроницаемый потолок значительно снизит вероятность попадания влаги на чердак, строительные нормы по-прежнему требуют минимальной вентиляции чердака.Отношение площади вентиляции к площади потолка должно быть примерно от 1 до 300.

Не увеличивать вентиляцию автоматически. Кроме того, не используйте электрические вытяжные вентиляторы для вентиляции чердака, поскольку они могут втягивать больше воздуха, чем может подаваться через вентиляционные отверстия на потолке. Это фактически будет втягивать воздух из дома на чердак, что приведет к большим потерям тепла и накоплению влаги. Они также подвержены поломкам, шумообразованию и повышенному энергопотреблению. Ветряные вращающиеся вентиляционные отверстия на крыше не создают всасывания и не более эффективны, чем другие типы закрытых вентиляционных отверстий.

Расположение вентиляционных отверстий так же важно, как их количество и тип. Часто лучше всего работает сочетание типов и местоположений. В следующих разделах подробно описан лучший подход в зависимости от типа чердака.

5.2 ЛЕГКО ДОСТУПНЫЕ ЧЕРДАЧИ

Рисунок 5-9 Укладка полиэтиленовых листов на балки чердака.

Жесткая вспененная плита на карнизе для вентиляции.

Изображение большего размера

После того, как вы осмотрели чердак и выполнили все ремонтные работы, сосредоточьтесь в первую очередь на контроле воздуха и влажности.

5.2.1 Контроль воздуха и влажности

Возможны пять вариантов установки системы воздушной преграды на недостроенном чердаке:

  • концентрат на воздушное уплотнение
  • установить полиэтилен поверх балок
  • установить полиэтилен между балками
  • распыляемая пена между балками (нанять подрядчика)
  • распыляемая пена под крышей для создания кондиционированного чердака (нанять подрядчика)

Первый вариант наиболее практичен, так как установка полиэтиленовой воздушно-пароизоляции на существующем чердаке чревата засорением и требует кропотливого внимания к деталям.С другой стороны, аэрозольная пена обеспечивает герметичность и представляет собой начальный слой высококачественной изоляции, который можно доливать до желаемого уровня RSI (R).

Если модернизация мансарды завершается в связи с внутренним ремонтом, проще всего установить новый одинарный воздухо- и пароизоляционный слой на нижней стороне балок перекрытия.

5.2.2 Концентрация на воздушном уплотнении

Рекомендуется покрасить потолок со стороны помещения двумя слоями масляной краски или нанести один слой латексной пароизоляционной краски для предотвращения движения пара.Обычная латексная краска не является пароизоляцией.

Рисунок 5-10 Пенопласт, уложенный между балками и заделанный в качестве воздухо- и пароизоляции

Изображение большего размера

См. Главу 4 «Комплексный контроль утечки воздуха» для получения подробной информации о герметизации всех утечек воздуха на чердак.

Установить полиэтилен поверх балок

Если на чердаке относительно нет препятствий из-за дымовых труб, водопроводных труб или конструктивных элементов, рассмотрите возможность установки полиэтилена непосредственно над балками потолка.Этот метод требует наименьшего количества швов и требует меньшего количества уплотнений и скоб, чем другие методы. Это также оставляет на месте существующую изоляцию. Однако перед укладкой полиэтилена закройте все очевидные пути утечки воздуха.

Во избежание скопления влаги между пластиком и потолком, что может привести к возможной гниению древесины или другим проблемам, связанным с влажностью, установите поверх пароизоляции минимум в два раза больше изоляционного материала (т. Е. Нанесите одну треть, две правило третей).Например, если высота балки составляет 89 мм (3 1/2 дюйма) и содержит RSI 2.1 (R-12), установите не менее RSI 4.2 (R-24) поверх полиэтилена.

Основная трудность этой техники заключается в герметизации перегородки на верхней панели стены, особенно на карнизе, где мало места для маневра. Эта зона должна быть хорошо заделана. Распыляемая пена или изоляция из жестких плит могут помочь восполнить разрыв в этой области. Обрежьте жесткую доску, чтобы она поместилась между балками потолка и продолжалась от верхней пластины внешней стены к чердаку.Второй кусок жесткой изоляции, установленный вертикально, соединяет полиэтилен с горизонтальной жесткой панелью. Тщательно заделайте все стыки и швы между материалами. Расширяющиеся двухкомпонентные комплекты аэрозольной пены (или услуги компании по производству аэрозольной пены) также очень хороши для герметизации участков вокруг балок и досок.

Установить полиэтилен между балками

Если препятствия, такие как стропильная крыша, делают предыдущий метод слишком сложным, установите между балками перекрытия полиэтиленовый воздушный барьер или изоляционную плиту из пенопласта с низкой проницаемостью.Однако учтите, что это длительный и кропотливый процесс.

Удалите существующую изоляцию с участка, на котором вы работаете, и отложите его в сторону. Обрежьте пенопласты, чтобы они плотно прилегали к стропилам. Заткните все края, щели и стыки. Препятствия, такие как электрические провода, потребуют разрезов барьера; тщательно заклейте их, чтобы барьер оставался непрерывным. Другой вариант - разрезать полиэтиленовые полосы примерно на 200 мм (8 дюймов) шире, чем расстояние между балками. Положите валик герметика на боковые стороны балок по всей их длине и установите полиэтилен с помощью скоб, вставленных через герметик каждые 75 мм (3 дюйма.) См. Рисунок 5-10.

Распылительная пена между балками

Подрядчики по монтажу пены с закрытыми порами могут укладывать пену с закрытыми порами между балками для обеспечения воздушной герметичности и одновременной изоляции потолка. Вся существующая изоляция и пыль должны быть сначала удалены, чтобы обеспечить хорошее соединение. Требуется минимум 50 мм (2 дюйма); после этого долейте другой утеплитель.

Пена для распыления под крышу

Этот подход предусматривает укладку аэрозольной пены с закрытыми порами непосредственно под поверхностью крыши, вплоть до стыка потолка и внешних стен.Это исключает вентиляцию крыши и создает так называемую горячую крышу, когда чердачное пространство становится частью кондиционированного (отапливаемого и охлаждаемого) пространства дома. Этот процесс может быть подходящим для некоторых чердаков, но он не может продолжаться без одобрения инспектора по строительству, а затем использовать только сертифицированного подрядчика по пенообразованию, который знаком с процессом.

5.2.3 Установка изоляции

Обычные материалы для использования на доступных чердаках - это войлок, одеяла или изоляция с неплотным заполнением.Если над балками есть препятствия, например, в случае стропильной крыши, проще всего поместить в пространство балок изоляцию из войлока, а затем использовать изоляцию с неплотным заполнением, чтобы создать полную изоляцию над балками и вокруг всех препятствий. Сыпучая изоляция тоже хороша сама по себе, особенно в неровных или загороженных пространствах.

Изоляция из батата или одеяла

Плотно установите изоляцию между балками потолка без сжатия.Если расстояние между балками отличается от стандартных 16 или 24 дюймов (400 или 600 мм), обрежьте войлок по размеру пространства или используйте неплотный утеплитель.

Дополнительные советы по установке:

  • Прикладная ватина заканчивается максимально плотно.
  • Batts должны закрывать верхнюю пластину внешней стены, но не блокировать вентиляцию. Для поддержания потока воздуха оставьте пространство от 38 до 50 мм (от 1 1/2 до 2 дюймов) между верхней частью изоляции и нижней стороной обшивки крыши. Используйте перегородки между каждым пространством для стропил, чтобы они не блокировались (см. Рисунок 5-11).
  • Изолируйте над и под поперечными распорками, разрезая или разрезая войлок, чтобы приспособить поперечные распорки, как показано на Рисунке 5-12. В качестве альтернативы можно разрезать один войлок на несколько клиньев, а затем вставить клин под каждую скобу. В любом случае не сжимайте изоляцию.
  • Первый слой войлока должен быть достаточно толстым, чтобы полностью заполнить пространство балки до верха. Затем второй слой может проходить перпендикулярно балкам, чтобы блокировать любой тепловой поток через балки и вокруг них (см. Рисунок 5-13).Следите за тем, чтобы между двумя слоями изоляции не было зазоров.
  • Заполните все неудобные места или щели кусками войлока или неплотным наполнителем.
  • Наносите изоляцию одеяла так же, как войлоку. Его можно предварительно разрезать ножом или разрезать на месте. Начните с одного конца чердака и разверните одеяло
  • .

Сыпучая изоляция

  • Сыпучий утеплитель можно заливать вручную или вдувать поверх воздухо- и пароизоляции на глубину, превышающую высоту балок.Эту задачу может выполнить домовладелец с использованием арендованного оборудования или квалифицированным подрядчиком.
  • Перед добавлением изоляции прибейте достаточное количество индикаторов глубины (например, кусок дерева, прибитый перпендикулярно балке) или отметьте хорошо заметные линии на элементах фермы, чтобы вы могли легко увидеть и измерить глубину изоляции. Поддерживайте равномерную глубину чердака, выровняв изоляцию с помощью доски или садовых граблей (см. Рисунок 5-14).
  • Заполните все укромные уголки и трещины.
  • Не закрывайте вентиляцию у карниза.Чтобы изоляция не пропадала в пространстве карниза, установите кусок жесткой теплоизоляции из плит или деревянную перегородку до начала работ. В строительных магазинах продаются перегородки из картона или пенопласта, которые можно прикрепить скобами между стропилами (см. Рис. 5-11). Убедитесь, что изоляция выходит достаточно далеко, чтобы покрыть верхнюю часть внешней стены.
  • Если рыхлая засыпка глубже балок, постройте изоляционный каркас (кроватку) вокруг чердачного люка, чтобы его можно было заполнить до краев (см. Рисунок 4-7).
  • На мешках с изоляционным материалом будет указано, сколько квадратных метров (или квадратных футов) должен покрывать каждый мешок, чтобы обеспечить требуемое значение RSI. Рассчитайте площадь чердака, чтобы определить количество необходимых сумок.
  • Если работу выполняет подрядчик, рассчитайте желаемое значение RSI и проверьте изоляционные пакеты, которые будут использоваться. На них должна быть указана площадь, которую один мешок покроет при выбранном значении теплоизоляции. Затем вы и подрядчик должны согласовать общее количество пакетов, которые будут использоваться, ожидаемый коэффициент теплоизоляции и минимальную установленную глубину изоляции на чердаке, исходя из определенной плотности.
  • Не забудьте закрыть люк чердака (см. Рисунок 4-7).
  • Герметизируйте и изолируйте стены в пристроенном корпусе (см. Раздел 5.1, Общие положения для всех чердаков).
  • Не закрывайте утопленные осветительные приборы, если они не установлены в утвержденные крышки.

Рисунок 5-11 Перегородки могут использоваться для поддержания потока воздуха через вентиляционные отверстия на потолке

Изображение большего размера

Рисунок 5-12 Установка изоляции вокруг поперечных распорок

Изображение большего размера

Рисунок 5-13 Верхний слой изоляции проходит перпендикулярно нижнему слою

Изображение большего размера

Рисунок 5-14 Установка неплотной изоляции.

Обратите внимание на маркеры, указывающие окончательную глубину изоляции.

Изображение большего размера

5.2.4 Вентиляция

В идеале, 50 процентов вентиляционных отверстий чердака должны быть сплошными вентиляционными отверстиями на потолке, а остальные 50 процентов должны быть вентиляционными отверстиями фронтона, конька или крыши. На Рис. 5-15 показаны различные типы вентиляционных отверстий. Любой из них подходит для использования в сочетании с дефлекторами. Коньковые вентиляционные отверстия предпочтительнее там, где это целесообразно, но они должны быть оборудованы перегородками, чтобы отражать ветер, поднимающий крышу, и предотвращать проникновение воды и снега.Иногда в доме есть только вентиляционные отверстия на потолке. В этом случае установите щипцы, коньки или вентиляционные отверстия на крыше, чтобы получить поперечную вентиляцию.

Различные виды вентиляции

  1. Вентиляционные отверстия на потолке
  2. Вентиляционное отверстие с фронтоном
  3. Коньковая отдушина
  4. Вентиляционная решетка

Рисунок 5-15 Вентиляция крыши

Изображение большего размера

5.3 ДОМОВ ПОЛУЭТАЖА

Дома с 1 ½ или 2 ½ этажами имеют чердаки с несколькими небольшими секциями, которые могут затруднить доступ, герметизацию и изоляцию.Если вы не можете попасть в эти места, возможно, вам придется нанять подрядчика. Если место доступно, в следующем разделе даются некоторые рекомендации о том, как выполнить работу самостоятельно.

5.3.1 Контроль воздуха и пара

Если у вас есть доступ на чердак, следуйте инструкциям по контролю потоков воздуха и пара, как указано в Разделе 5.2, Легкодоступные чердаки.

В полуэтажных домах есть один основной источник утечки воздуха, который нельзя упускать из виду: через балки потолка непосредственно под коленными стенами (см. Рисунок 5-17).Эта критическая зона утечки воздуха должна быть заподлицо с тыльной стороной отделки стенки колена. Это можно сделать, разрезав и установив пенопласт, который заполнит отверстие в балке потолка и запечатает его на месте с помощью герметика или распыляемой пены.

Другой вариант может заключаться в том, чтобы плотно уложить рыхлую изоляцию между половыми досками и нижним потолком, обеспечивая при этом установку воздушного барьера.

5.3.2 Вентиляция

Проветривайте чердаки над и рядом с верхним этажом отдельно, используя форточки.Расположите вентиляционные отверстия так, чтобы ветер не дул через изоляцию.

Второй вариант - использовать форточки над чердачным потолком и форточки в боковых частях. Это хороший вариант, если в доме уже есть рабочие карнизы (см. Рисунок 5-19). Вентиляционное пространство в стропильной секции позволит воздуху проходить между изолированными участками.

В противном случае вам придется установить вентиляционные отверстия для стропил в секции вдоль стропил, чтобы обеспечить достаточную вентиляцию (см. Рисунок 5-18 и Рисунок 5-19).Эти вентиляционные отверстия должны находиться на холодной стороне помещения, а теплая сторона может быть заполнена изоляцией, которая может быть добавлена ​​к наклонной части потолка, если в процессе ремонта не будут приняты другие меры.

5.3.3 Изоляция

Рисунок 5-16 Стеновые и напольные секции полуэтажного этажа должны быть изолированы

Изображение большего размера

Можно использовать аэрозольную пену и изоляцию из жесткого пенопласта

, но войлок дешевле и с ним легче обращаться в ограниченном пространстве.Если есть какие-либо электрические розетки (будьте осторожны, чтобы избежать ударов - а также используйте эту возможность, чтобы обновить проводку в этой области) или трубы в коленной стенке, держите их на теплой стороне воздухо- и пароизоляции и изоляции и закройте воздухо-пароизоляция вокруг них.

  • Обработайте чердачный пол за коленной стеной и чердачное пространство над потолком полуэтажа (см. Рис. 5-17) точно так же, как описано ранее для стандартного чердака без отделки; Кроме того, добавьте воздухонепроницаемость под стенку колена.
  • Обрабатывайте торцевые стены, как описано в главе 7 «Изоляция стен». (Торцевые стены - это стены во всю высоту, которые выходят наружу.)
  • Коленную стену можно рассматривать как недостроенный чердак (см. Рисунок 5-9) с учетом того, что она вертикальна. Установите комбинированный воздухо- и пароизоляционный слой из полиэтиленовых полос, герметизированных между каждой стойкой. Герметизация всех трещин и проникновений и нанесение пароизоляции на внутреннюю поверхность также могут создать воздушный барьер.Затем установите изоляцию и закрепите ее на месте с помощью строительной бумаги, картона, олефиновых листов или проволочной сетки. Еще лучше прибейте 25 мм (1 дюйм) или более жесткой теплоизоляции к внешней стороне шпилек, чтобы удерживать изоляцию. Это также увеличит тепловое сопротивление секции стены и уменьшит тепловые мосты. Стену на чердаке, примыкающую к отапливаемому помещению, тоже можно утеплить как колено.
  • Секция между стропилами может быть заполнена изоляцией, если все проходы через потолок заделаны и если это разрешено местными строительными нормами или стандартами (см. Горячую крышу в Разделе 5.2.2, Сконцентрируйтесь на герметизации воздуха, подраздел Распыление пены под крышей). Горячая крыша может включать наклонный потолок, а затем пространство между коленями стены. В маленьком треугольном верхнем чердаке это вряд ли понадобится. Наличие изолированного ската крыши позволяет использовать пространство между коленями стен для хранения вещей (как это часто бывает).
  • Открытая пена в доступных местах должна быть защищена от огня.
  • Из-за ограниченного пространства для изоляции и вентиляции на наклонном потолке, подумайте о добавлении жесткой плиты непосредственно к потолку, а затем герметизации и покрытию гипсокартоном.Этот метод значительно повысит уровень комфорта летом и зимой, хотя может уменьшить запас пространства.
  • Некоторые подрядчики специализируются на выдувной изоляции высокой плотности, которая помогает уменьшить поток воздуха и улучшить тепловые характеристики.

Слуховые окна

Во многих 1 ½ или 2 ½ этажных домах есть мансардные окна. Стены слухового окна могут быть утеплены войлоком, как описано для коленной стенки. Слуховые окна обычно включают в себя множество элементов каркаса, которые ограничивают количество добавляемой изоляции.Помимо воздушной герметизации, подумайте о плотной вдувной изоляции, а также о добавлении жесткой теплоизоляции из плит и гипсокартона для уменьшения тепловых мостиков.

Доска пола

В некоторых домах мансарда будет перекрыта, даже если она не используется в качестве жилого помещения. Вы можете изолировать его, подняв половицы и обращаясь с ними, как с незаконченным чердаком, хотя некоторые или все доски, возможно, придется заменить, чтобы сохранить жесткость потолка.

В качестве альтернативы подрядчик может полностью заполнить пространство чернового пола, вдувая плотную насыпную изоляцию через отверстия для доступа.Утечки воздуха, например, вокруг водопроводных труб и открытых карнизных пространств, следует сначала закрыть. Вместе с подрядчиком убедитесь, что пространство заполнено полностью и с нужной плотностью.

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ:

Перед изоляцией проверьте проводку (замените поврежденную или изношенную проводку), утопленные светильники или другие источники тепла, которые могут быть скрыты под половицами. Все источники тепла необходимо защитить от утеплителя или полностью удалить.

Вы вряд ли сможете достичь минимальных рекомендованных производителем уровней теплоизоляции чердака, если заполните только это пространство.Если возможно, добавьте немного теплоизоляции поверх половиц, чтобы они оставались теплыми и уменьшали тепловые мосты через балки и доски пола.

5.4 НАКРЫТЫЕ ЧЕРДАКИ, ПОТОЛКИ СОБАРА И ПЛОСКИЕ КРЫШИ

В этом разделе обсуждаются методы изоляции сложных участков.

5.4.1 Чердаки тесные

Существует три варианта утепления слишком тесного чердака для работы в нем:

  • Выполните изоляцию поверх существующей крыши (см. Раздел 5.5 «Ледяные дамбы»).
  • Добавьте жесткую плиту и гипсокартон к потолку, если есть достаточный запас высоты.
  • Попросите опытного подрядчика взорвать плотную изоляцию с неплотным заполнением.

Последние два варианта также можно использовать вместе. Первый и последний методы могут применяться при недостаточном запасе прочности.

Вероятно, не будет возможности установить новый воздушный барьер из листового материала. Если его еще нет, установка изоляции должна быть приемлемой, если нет доказательств проблем с влажностью, если уровень влажности в доме приемлемый и если утечки воздуха через потолок на чердак герметизированы.Вы можете добиться дополнительной защиты, покрасив потолок под чердаком латексной пароизоляционной краской (спросите поставщиков или производителей краски) или двумя слоями масляной краски.

Убедитесь, что подрядчик не допускает попадания изоляции в карниз и блокирование вентиляции. Если на чердаке есть утопленные светильники, дымоходы или другие источники тепла, убедитесь, что приняты меры предосторожности, чтобы избежать возникновения пожара.

Проветривание тесных чердаков может быть затруднено из-за трудности создания надлежащего воздушного потока.Если крыша выходит за внешние стены, можно использовать вентиляционные отверстия в потолке в сочетании с вентиляционными отверстиями на крыше или надстроенными вентиляционными отверстиями на коньках.

Во многих домах с тесным чердаком отсутствуют карнизы. В таких случаях осторожно подходите к вентиляции. Лучше всего тщательно заделать потолок под чердаком изнутри дома, а затем утеплить без установки дополнительных форточок.

Если возможно, проверьте пространство под крышей на наличие проблем с влажностью во время или сразу после похолодания в середине зимы.Ожидается небольшой мороз, но если наросты особенно сильные, вам придется проветрить пространство, тщательно закрыть все утечки воздуха и снизить уровень влажности в доме. Узнайте у местных строительных властей, какие процедуры разрешены в вашем районе.

Рисунок 5-17 Жесткая изоляция может быть прибита гвоздями к шпилькам приставной секции

Изображение большего размера

Рисунок 5-18 Каждая секция имеет свою собственную поперечную вентиляцию

Изображение большего размера

Рисунок 5-19 Вентиляция между секциями осуществляется через стропильные вентиляционные отверстия чердака, установленные в стропильной секции

.

Изображение большего размера

5.4.2 Соборные потолки и плоские крыши

Дом (или любая часть дома) с плоской крышей, сводчатым потолком или какой-либо другой конструкцией без чердаков сложен и потребует услуг квалифицированного подрядчика.

Основная проблема этих крыш - ограниченное пространство для изоляции и вентиляции. Если в пространстве балок уже есть изоляция, попытка добавить больше может оказаться бесполезной. Однако, если вы решите, что стоит увеличить уровень изоляции, есть несколько вариантов.Каждый вариант связан с определенным риском проблем с влажностью или тепловых мостов, которые могут снизить эффективность изоляции. Ниже обсуждается методика с использованием выдувной изоляции.

В разделе 5.6 «Реконструкция и ремонт» обсуждаются внутренние и внешние модификации, включая добавление новой крыши. Существующее пространство между потолком и крышей может быть плотно заполнено изоляцией из целлюлозы или стекловолокна. Плотность обычно составляет от 56 до 72 кг / м³ (от 3 ½ до 4 ½ фунта./ куб. футов). Подрядчик должен рассчитать и подтвердить плотность для каждой полости крыши.

Такой подход исключает вентиляцию крыши, поэтому обычно не рекомендуется (сначала проконсультируйтесь с местными строительными органами). Однако высокая плотность изоляции в сочетании с комплексным воздушным уплотнением должны значительно уменьшить воздушный поток, чтобы избежать проблем с конденсацией.

Удостоверьтесь, что утечки воздуха в потолок закрыты снизу. Это сложно, потому что проводка и сантехника обычно прокалывают потолок в нескольких местах.Кроме того, перегородки не могут быть полностью перекрыты сверху, что позволяет большому количеству воздуха проходить через внутренние стены к потолку.

Там, где внутренние стены полностью открыты для потолка, нет простого решения, если только вы не готовы к тому, чтобы ваши внутренние стены были заполнены изоляцией и загерметизированы по всей отделке, выходам и другим проходам.

5.5 ЛЕДЯНЫЕ ПЛОТИНЫ

Ледяные плотины - это большие массы льда, которые обычно скапливаются на нижнем краю крыши и в желобах.Когда тающий снег (или дождь) стекает по крыше, он встречает эту ледяную массу и возвращается назад, иногда под черепицу, а затем просачивается на чердак.

Ледяные завалы обычно возникают при большом количестве снега на крыше. Сам снег, особенно глубокий, может действовать как изолятор. Если на чердаке температура выше нуля, он прогревает обшивку крыши, которая растапливает слой снега, непосредственно соприкасающийся с кровлей. Талая вода стекает с крыши, пока не встретит выступ.

Если воздух и свес ниже нуля, вода замерзает на крыше и образует ледяную дамбу. Кроме того, темный сайдинг, расположенный с южной стороны, нагретый солнцем, может вызвать попадание теплых конвекционных потоков в карниз и зону крыши над ним, вызывая заторы льда.

5.5.1 Тип кровли и ледяные дамбы

Неизолированные чердаки обычно не имеют ледяных дамб, потому что тепло, проходящее через чердак, имеет тенденцию таять снег при приземлении и предотвращает его накопление. Хорошо запечатанный и изолированный чердак дает прохладную крышу и, как правило, также не имеет ледяных плотин.Ледяные дамбы встречаются чаще, если много долин и слуховых окон усложняют крышу или имеется большой свес. Более сложные типы крыш удерживают больше снега, потому что они более склонны к образованию тепловых мостиков и зон утечки воздуха.

5.5.2 Определение участков, подверженных образованию ледяных плотин

Один из способов найти участки, подверженные ледяным завалам, - это посмотреть на крышу после первых сильных осенних морозов или небольшого снега. Отметьте, где снег тает первым, и выясните, что находится под этим пятном. Обычным зрелищем в таких условиях является горизонтальная линия плавления, проходящая через крышу полутораэтажного дома, где короткая стенка по колену встречается с потолком.Другие места были бы под вытяжным вентилятором на крыше, вентиляционным отверстием, под световым люком и над дырявым люком на чердаке. Лучшая профилактика обледенения - закрыть все утечки воздуха на чердаке и тщательно их изолировать.

Темная отделка стен может поглощать солнечное тепло и вызывать теплые конвекционные потоки в стенах, которые могут быть причиной ледяных плотин. Уплотнение соответствующих вентиляционных отверстий на потолке может помочь уменьшить проблему. Тем не менее, для обеспечения надлежащей вентиляции пространства на крыше может потребоваться другая вентиляция.

5.5.3 Работа с ограниченным чердачным пространством

На многих чердаках, в том числе под скатными крышами, не хватает места для надлежащей теплоизоляции на краю чердачного этажа. Если для изоляции потолка требуется перегородка, которая удерживает вентиляционное отверстие напротив обшивки, для изоляции может оставаться только около 100 мм (4 дюйма) пространства. Этот ограниченный уровень изоляции позволит снегу растаять чуть выше выступа и будет способствовать образованию плотин из льда.

Постарайтесь нанести на этот край как можно лучшую изоляцию, чтобы уменьшить потери тепла.Пена для распыления идеальна, поскольку она обеспечивает как воздушное уплотнение, так и изоляцию. Также помогут нарезанные кусочки из экструдированного пенополистирола. Установить

Установка скобами - Фермы - AtticFoil ™ Radiant Barrier

Чердаки с ферменными системами

Фермовые чердаки имеют множество опор, идущих от пола чердака до ската крыши, и они обычно расположены на расстоянии 16-24 дюймов друг от друга по всей длине чердачного пространства. Эти опоры могут усложнить установку излучающего барьера из-за всех маневров, которые требуются, чтобы обойти опоры, чтобы достичь нижней части стропил крыши, к которой прикрепляется фольга.Наш излучающий барьер AtticFoil шириной 26 дюймов был создан специально для этих чердаков в стиле фермы, у которых стропила расположены на расстоянии 24 дюймов друг от друга по центру.

Мы получили много отзывов от клиентов, которые использовали этот метод с большим успехом и с минимальными усилиями по сравнению с попыткой традиционного метода крепления скоб на чердаке с фермами. Основные преимущества выбора метода сшивания ферм состоят в том, что он: упрощает установку с меньшим количеством разрезов, обеспечивает более прохладное чердак, позволяет хранить его на чердаке, сохраняет вентиляторы, воздуховоды и т. Д.в более прохладной среде для большей эффективности и не мешает изоляции мансардного этажа.

Измерение, резка и начало работы

Для чердаков с стропильной системой используйте излучающий барьер шириной 26 дюймов, специально разработанный для легкой вертикальной установки.

Начните с резки кусочков. Чтобы ускорить процесс установки, рекомендуем вырезать кусочки фольги за пределами чердака. Это лучше всего работает, если вы измеряете высоту пролета стропил и отрезаете по несколько частей за раз.Универсальный нож лучше всего подходит для резки, а картон позволяет легко разрезать поверхность. В зависимости от размеров мансарды можно отрезать сразу несколько частей; это идеальная работа для второй пары рук, если они у вас есть.

Измерьте длину каждого пролета / полости фермы, а затем вычтите от 6 дюймов до 12 дюймов, чтобы учесть зазоры вверху и внизу каждой полости. Определив длину отсеков для фермы, посчитайте количество имеющихся отсеков / полостей и заранее вырежьте это количество частей.Вырезать за пределами чердака легко, и установка идет быстрее, когда вы находитесь внутри чердака.

Совет: попросите одного человека прикрепить AtticFoil ™ в верхней части полости фермы, а другой человек закрепит их внизу.

Начать с вершины

Большинство установок начинаются снизу и продвигаются вверх к верху пространства. При вертикальной установке на стропильном чердаке или на невысокой крыше лучше начинать с верхней части полости и постепенно спускаться вниз.Прикрепите верхнюю часть скоб с обеих сторон полости (прикрепите ее к ферме, а не к настилу крыши), а затем продолжайте движение вниз по лицевой стороне каждой фермы, пока не дойдете до дна.

Если у вас есть помощник, разместите его возле карниза, и он сможет поработать над прикреплением нижней части фольги к граням фермы.

Кроме того, как показано на видео выше, они могут обрабатывать любые длинные части, недоступные для сшивания скоб, используя шест или палку, чтобы отодвинуть фольгу назад к карнизу, чтобы обеспечить покрытие.* Убедитесь, что на потолке нет препятствий (включая фольгу), и при необходимости отрежьте кусок фольги немного короче, чтобы не закрывать воздухозаборные отверстия.

Продолжайте опускать каждую секцию фермы с новой деталью в каждой полости. Швы можно перекрывать на лицевой стороне шпилек. Если вы скрепляете скобу не по центру, просто потяните за фольгу, чтобы снять ее с фермы - скоба вытащится вместе с ней! Затем измените положение и снова закрепите скобами. Помните, как и при любой установке: для работы не обязательно, чтобы она выглядела красиво и гладко; гофрированная фольга работает так же хорошо, как и гладкая фольга.

Не нужно заклеивать швы - это никак не повлияет на характеристики фольги. Если вы все же решите использовать ленту из фольги для заделки порезов и щелей, вы можете купить ее в местном хозяйственном магазине по цене от 7 до 8 долларов за рулон. Имейте в виду, что лента не предназначена для герметичного монтажа, потому что это не цель. Цель состоит в том, чтобы позволить воздуху двигаться как обычно, поэтому лента - это просто способ сделать установку красивее.

Хотите добавить дополнительную изоляцию позже?

Если вы планируете добавить дополнительную изоляцию после установки фольги, вам нужно подготовиться к этому во время укладки фольги.Есть два основных способа настроить установку для последующего добавления изоляции: метод с прорезью и метод юбки.

Метод с разрезом начинается, когда первый кусок фольги доходит до карниза - насколько это возможно. Если у вас есть возможность, вы можете даже запустить эту деталь горизонтально, как если бы установлен обычный излучающий барьер шириной 48 дюймов. Если нет, просто сделайте кусок шириной 26 дюймов длиной несколько футов и установите вертикально на концах стропил. Это предотвратит падение изоляции в вентиляционные отверстия потолка и их блокировку.

После того, как эта деталь установлена, вы начинаете следующий прогон на пару дюймов выше этой детали, оставляя зазор или прорезь в фольге. (См. Пример фотографии справа). Идея заключается в том, что этот метод позволяет воздуху проникать за пленку из потолков в чердачное пространство, где это способствует созданию более сухого и прохладного чердака.

Метод «Юбка» создает юбку или выступ из фольги. Когда вы устанавливаете фольгу таким образом, делайте ее кусочки примерно на фут или на полтора длиннее, чем полость стропила.Установите его так, чтобы юбка из фольги лежала поверх текущего уровня изоляции, а затем закрепите фольгу скобами с обеих сторон стропильного пролета до упора. Этот метод следует использовать ТОЛЬКО в том случае, если у вас есть соответствующие вентиляционные отверстия на потолке в области, где используется метод юбки. Он будет действовать как «обратный упор», чтобы изоляция не попала в потолок.

Если у вас уже есть дефлекторы на чердаке и вы не знаете, как с ними работать, вы можете просто использовать метод прорезей и сделать прорези / надрезы так, чтобы они находились прямо наверху перегородок (это должно закончиться примерно 48 дюймов вверх по стропилам от мансардного этажа).Прорези наверху позволят воздуху, выходящему из перегородок, попадать в основное чердачное пространство, в то время как некоторые останутся между фольгой и настилом крыши. Такое движение воздуха идеально, и оно обеспечит непрерывность воздушного потока. Также возможно, что верх перегородок будет идеально совпадать с верхом вашего первого (горизонтального) ряда фольги - если да, то это прекрасно! Просто начните вторую пробежку на несколько дюймов выше верхней части перегородок, и вы создадите зазор, необходимый для потока воздуха, не возвращаясь, чтобы разрезать фольгу.

Воздушный поток на чердаке (вентиляция)

Один из наиболее частых вопросов, которые мы задаем при установке из фольги, касается оставления зазоров в установке для обеспечения потока воздуха. Главное, что вы стараетесь сделать, это протянуть фольгу между горячей крышей и остальной частью чердака. Если вы можете это сделать, он БУДЕТ отражать лучистое тепло. Во время установки вы по-прежнему будете оставлять зазоры вверху и внизу всех стропил, прорези вокруг вентиляторов или другие препятствия, и вы все равно закроете любые торцы фронтона, которые находятся на чердаке, так же, как вы это делали бы в традиционных скобах / открытых гребнях. способ установки излучающей барьерной фольги.Главное - дать воздуху свободный путь для прохождения через чердак от вентиляционных отверстий на потолке к верху чердака. Обычно воздух поступает через потолочные перекрытия, и большая часть его проходит между пленкой и настилом крыши, а часть - на чердак. Это нормально.

Фронтальные стены и крыши Вальмы и впадины

Вальм и впадины крыши следует рассматривать как любую другую часть крыши. Помните, что вам нужно создать путь для потока воздуха за фольгой, а затем вверх и наружу. На бедрах и впадинах это делается простым вырезанием отверстия или прорези вверху и внизу каждой полости.Воздух естественным образом будет втягиваться снизу и наружу. В конечном итоге весь горячий воздух попадет в верхнюю часть чердака и будет выпущен через любые вытяжные отверстия, которые у вас есть.

Помните, вы хотите, чтобы воздух (вентиляция чердака) продолжал течь через чердак, как будто фольги лучистого барьера там даже нет. Вдоль конька, на выступах или впадинах и вокруг вентиляционных отверстий оставляется прорезь, позволяющая воздуху проходить от потолков к верху чердака, а затем выходить через верх чердака.Отверстия (показаны на этой фотографии) маленькие, размером с руку взрослого человека.

Фронтоны - это «плоские» концы чердака. Проведите пленкой по обрамлению. Оставьте небольшое пространство вверху и внизу на концах фронтона. Вам нужно, чтобы воздух мог проходить за фольгой. Вы хотите, чтобы наружный воздух по-прежнему поступал на дно чердака и выходил через верхние вытяжные отверстия. Неважно, есть ли у вас коньковые вентиляционные отверстия, ветряные турбины, фронтальные вентиляционные отверстия, вентиляторы или другие вентиляционные отверстия, горячий воздух попадет на верх чердака.Для работы лучистого барьера НЕ ОБЯЗАТЕЛЬНО иметь вентиляционные отверстия.

Завершение работы

Помните, хорошая вентиляция чердака важна, потому что поддержание прохождения воздуха через чердак не только поддерживает более низкую температуру воздуха на чердаке, но также помогает удалить влагу. Для получения дополнительной информации о мифе о том, что лучистый барьер вызывает влагу, щелкните здесь. После того, как вы закончите большие открытые участки, вы можете вернуться и попытаться закрыть любые меньшие или труднодоступные места на чердаке, которые вы пропустили.Имейте в виду, что вам не нужно покрывать каждый квадратный дюйм чердака, чтобы фольга работала, AtticFoil ™ имеет кумулятивный эффект, а это означает, что частичное покрытие тоже работает!

Загляните в нашу галерею проектов DIY, чтобы просмотреть фотографии установки на чердаках с фермами и примеры из практики, представленные нашими клиентами со всей США.

Что такое шатровая крыша? (с рисунком)

Вальмовая крыша - это тип крыши, в которой крыша имеет четыре стороны, которые все наклонены к карнизу.Шатровые крыши, как их еще называют, используются в архитектуре во всем мире, и существует ряд вариаций базовой конструкции. Этот тип крыши может быть немного сложнее построить, но он требует меньше опоры и распорок, чем некоторые другие конструкции крыш, и создает очень ровный, солидный внешний вид, который некоторые люди находят эстетически приятным.

Шатровую крышу может быть немного сложно построить, но она требует меньше опоры и распорок, чем некоторые другие конструкции крыши.

В доме с квадратной планировкой шатровая крыша выглядит как пирамида, установленная на вершине дома. Наклон крыши часто бывает пологим, чтобы не создавать острых углов наверху линии крыши. Прямоугольные дома имеют две трапециевидные секции, которые встречаются, образуя линию крыши, с меньшими треугольными секциями на коротких сторонах дома, которые встречаются со сторонами трапеции, образуя шатровую крышу. В домах с нестандартной планировкой шатровая крыша может иметь несколько форм, образующих множество вершин и впадин.

Одним из вариантов вальмовой крыши является мансардная крыша. В мансардной крыше каждая сторона крыши фактически имеет две секции. Нижний участок очень крутой, а верхний довольно мелкий. Конструкция мансардной крыши решает одну из самых распространенных проблем вальмовой крыши - отсутствие просвета под крышей.Такой дизайн можно использовать, когда люди хотят создать полезное чердак или верхние этажи.

Вальмовая крыша также может комбинироваться с слуховыми окнами. Слуховые окна могут различаться по размеру, форме и стилю, создавая больше места под крышей и вызывая больший визуальный интерес.Поскольку вальмовая крыша может выглядеть немного блочной или коренастой, слуховые окна также могут визуально прерывать линию крыши, делая дом менее громоздким. Слуховые окна также позволяют пропускать больше света в конструкцию, что может быть полезно, когда дизайн дома немного темный.

Хотя шатровая крыша может создавать неудобства, поскольку под крышей не так много места, у нее есть одно явное преимущество, заключающееся в том, что она имеет тенденцию противостоять сильным ветрам лучше, чем крыши других конструкций.В регионах, где обычны ураганы и зимние штормы, шатровые крыши могут быть очень популярны, так как они с большей вероятностью выживут. Крыша обеспечивает минимальное сопротивление ветру, а прочная конструкция помогает ей держаться за стены.

.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
