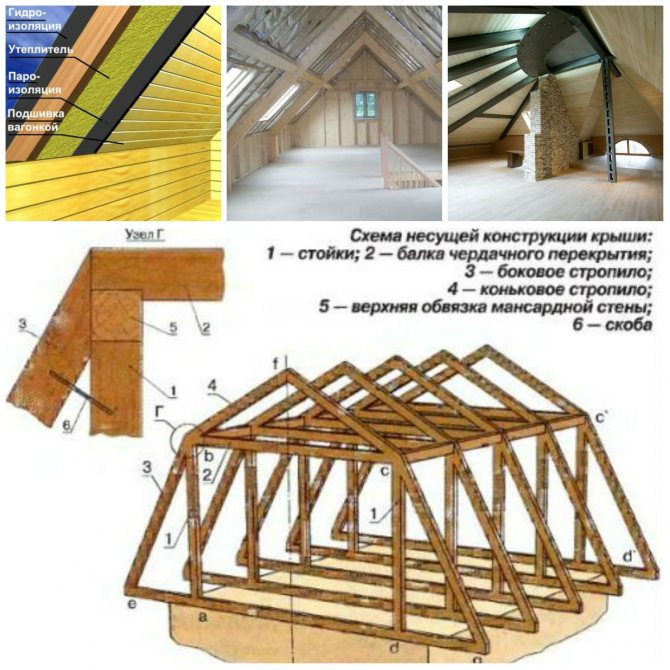

Крыша мансардная схема: Мансардная крыша – конструкция, устройство, схемы и чертежи (фото, видео)

чертежи стропильной системы, основы расчета, планировка, сборка

Использовать всю возможную площадь, придать дому оригинальность и значительно уменьшить потери тепла через крышу — вот задачи, которые решает мансарда. При наличии некоторого запаса прочности у фундамента таким способом можно превратить одноэтажный дом в двухуровневый. Привлекает еще то, что построена мансардная крыша своими руками может быть даже без наличия особых строительных навыков. Важно не ошибиться с выбором материалов и сделать все по правилам.

Окна в обычном этаже располагаются в стенах. В мансардах стен нет или почти нет. Их заменяет кровля. Потому и окна делают особенными: они не только должны пропускать свет в достаточном количестве, но и выдерживать ветровые и снеговые нагрузки, которые на крышах намного больше, чем на стенах.

Содержание статьи

• 1 Мансардные окна
  • 1.1 Наклонное окно в плоскости крыши
  • 1.2 Окно-домер, выступающее над плоскостью крыши
  • 1.3 Утопленное окно на мансарде
  • 1. 4 Самое простое и надежное мансардное окно
• 2 Стропильная система
  • 2.1 Угол наклона
  • 2.2 Виды стропильных систем ломаных крыш
    • 2.2.1 С наслонными стропилами
  • 2.3 Шаг установки стропил
  • 2.4 Размеры доски для стропильной системы
• 3 Мансардная крыша своими руками: порядок монтажа
  • 3.1 Первый способ
  • 3.2 Второй способ
  • 3.3 Узлы и их чертежи

Мансардные окна

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

Устройство мансардных окон в крыше

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

Наклонное окно в плоскости крыши

Плюсы наклонного мансардного окна:

• большее количество света, не такие резкие границы света и тени;
• поверхность крыши остается ровной, не усложняется ее рельеф;
• относительно легкая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

Окно-домер, выступающее над плоскостью крыши

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании, и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы  — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Устройство вертикального окна-дормера в мансардной крыше

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно на мансарде

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант. Вот почему:

Геометрия кровли тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте. Вообще,  такие окна делают редко.

Самое простое и надежное мансардное окно

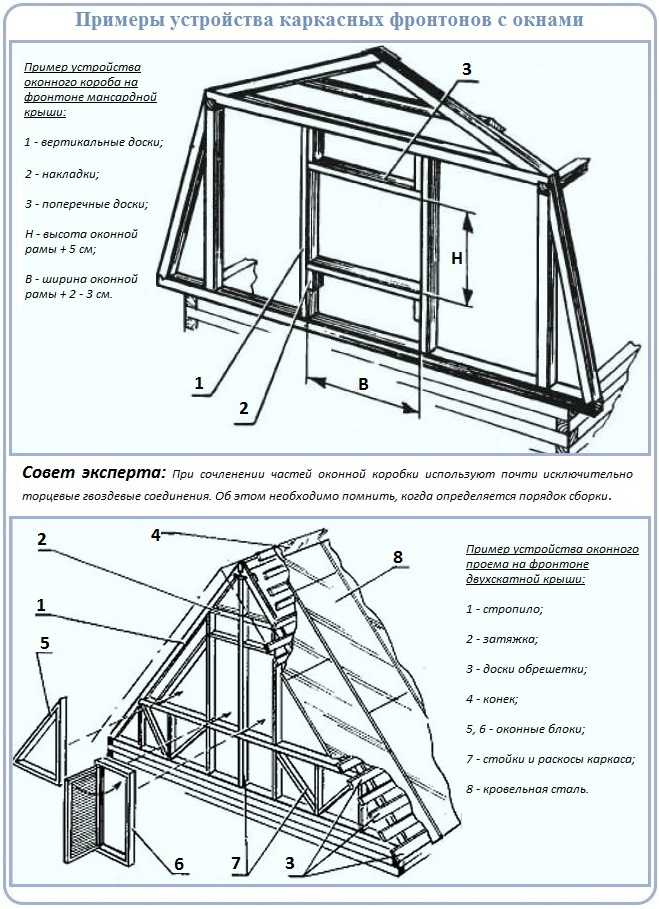

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах. Это самый недорогой вариант, который запросто реализуется своими руками.

Обычное окно в необычной стене

По сути, это обычное окно, просто в необычном месте. Стропильная система применяется классическая. Для широкого остекления требуется сверху усиленная балка.

Об устройстве двухскатной крыши читайте тут.

Стропильная система

При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади. Если сравнивать с двускатной.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль. Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виду, что при сильных ветрах они увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки. Потому размер свеса крыши выбирают исходя из нескольких соображений, основное из которых — погодные условия.

Угол наклона

Выбор угла наклона кровли зависит от кровельного материала. Но насчет материала можно передумать. Что нельзя изменить — региона и погодные условия. Вот они и являются определяющими в выборе угла наклона мансардной кровли.

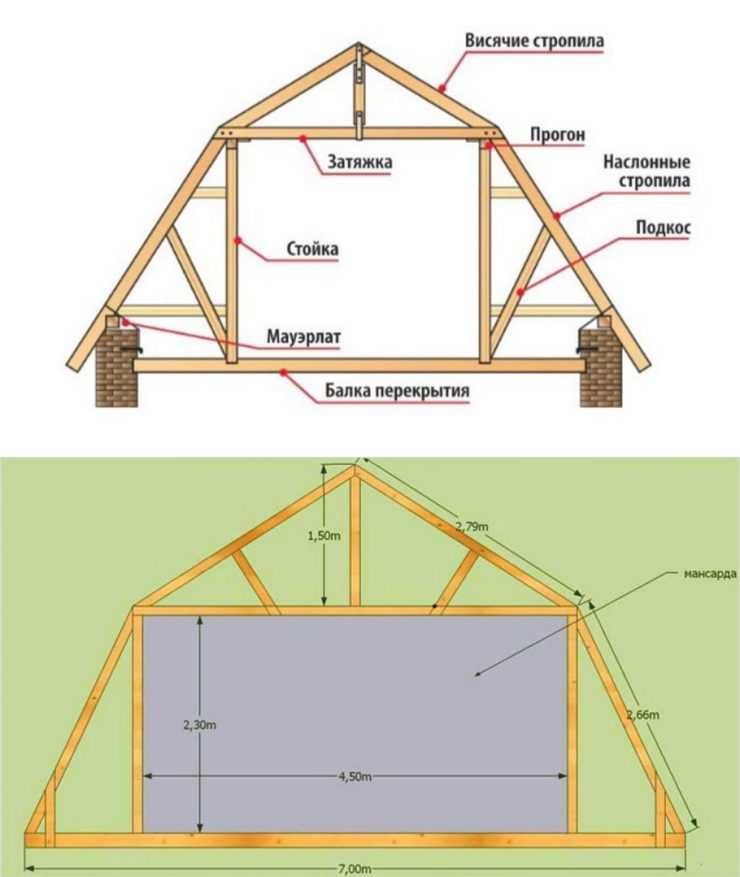

Классический вариант приведен на рисунке. Нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м. Тогда по определению это — чердак. Комфортно же себя человек будет чувствовать, если потолок будет поднят на высоту не менее 2,5 м. Исходя из этого по правилам геометрии рассчитываете требуемые длины.

Углы наклона в классической варианте

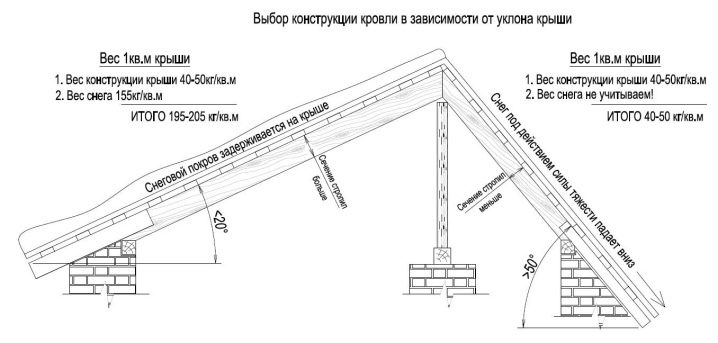

При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.

Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусностью он обладает. Это необходимо учитывать. И в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

Виды стропильных систем ломаных крыш

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

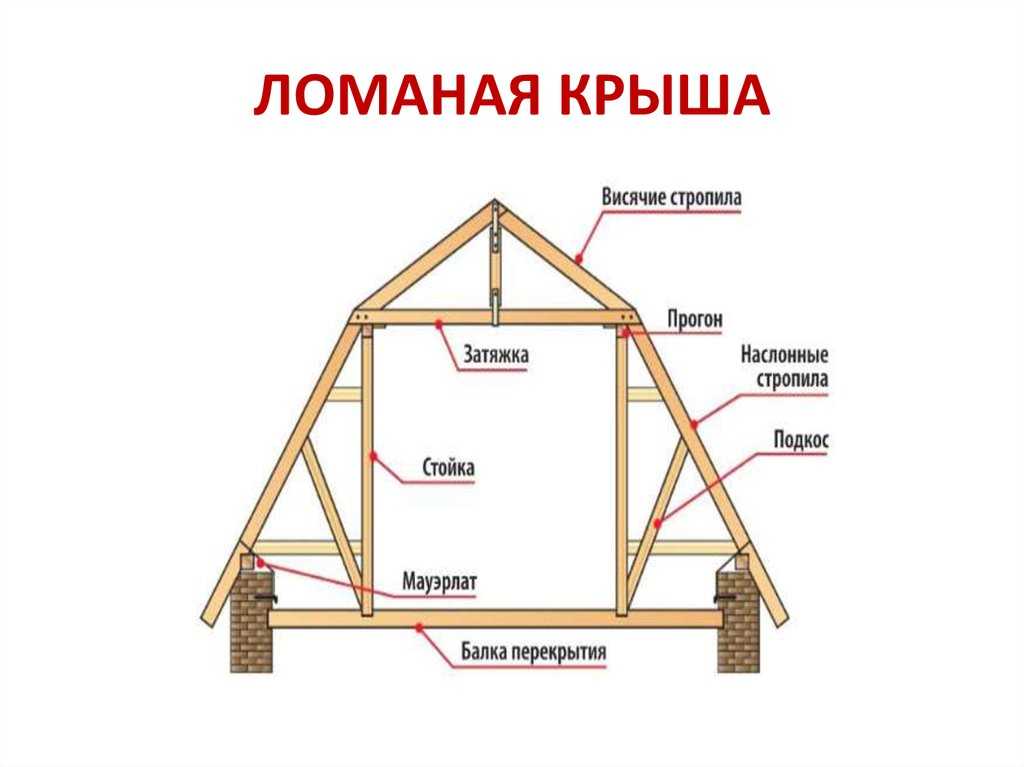

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

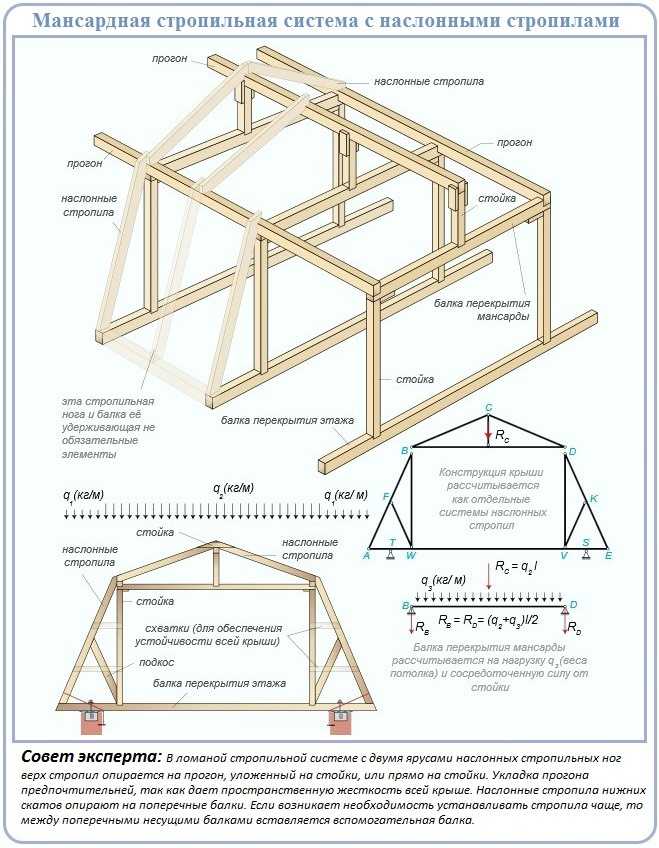

С наслонными стропилами

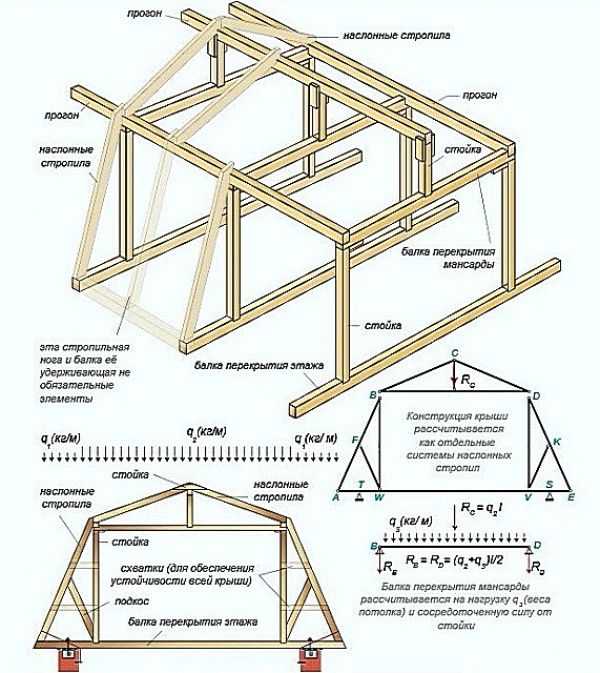

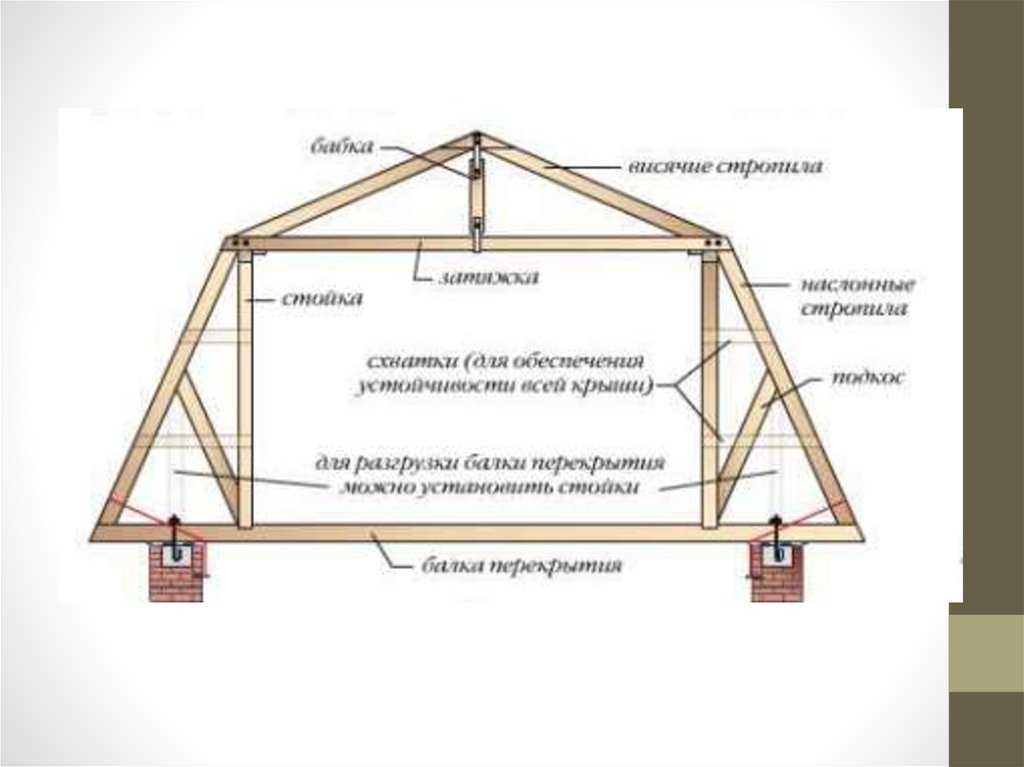

Ниже на рисунке приведет чертеж каркаса с висячими стропилами. Он может быть реализован только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, придется делать наслонные стропила, которые должны опираться на несущую стену посредине (мансарда получится разделенной на две части рядом балок).

Один из вариантов построения каркаса  с висячими стропилами

Еще один вариант верхней части изображен на фото ниже (картинка кликабельна). В этом случае боковые стропила усилены подкосами. Они значительно увеличивают жесткость системы.

Есть второй способ добиться похожего эффекта — установить схватки — на рисунке они только намечены еле видными линиями. Длину боковой стропильной ноги делят на три, в этих местах устанавливают схватки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.

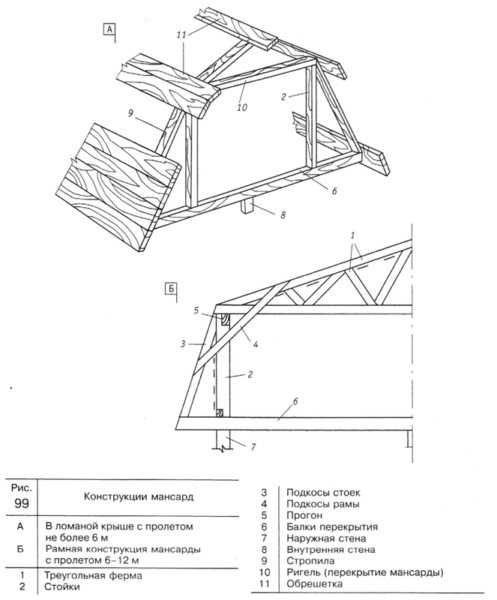

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Для небольшого по размерам здания, каркас крыши может быть вообще простой: вверху две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото внизу).

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Шаг установки стропил

Мансардная ломанная крыша небольшого дома (ширина не более 6-7 метров) строилась уже столько раз, что на основании опыта можно сказать, какие материалы стоит использовать. Многие параметры зависимы от других материалов. Например, шаг установки стропил завязан с параметрами утеплителя.

Мансарду надо будет утеплять, так что шаг стропил стараются подогнать к ширине утеплителя

Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм). Так, если вы собрались использовать минеральную вату, ее ширина 60 см. Тогда стойки нужно устанавливать так, чтобы просвет между двумя соседними был 57-58 см и не больше.

Размеры доски для стропильной системы

Ширина доски для стропильной ноги снова-таки определяется исходя из утепления. Для средней зоны России необходимая толщина базальтовой ваты составляет 200-250 мм. Это еще не все. Чтобы теплоизоляция могла высыхать, необходим вентиляционный зазор в 20-30 мм (без него конденсат постепенно сгноит древесину и приведет в негодность минеральную вату). Итого получается, что по минимуму ширина стропильной ноги должна быть 230 мм. Толщина доски — не менее 50 мм. Это в регионах с несильными ветрами и не очень обильными снегопадами. Подводя итоги, для всех стропил — коньковых и боковых — требуется доска 230*50 мм.

Можно делать двуслойное утепление. Так даже будет теплее — перекрываться будут все мостики холода

Если пиломатериал с такими характеристиками получается слишком дорогим, можно будет утепление сделать в двух направлениях: часть вдоль стропил, часть, набив обрешетку, поперек. Закладывать минимально можно 100 мм базальтовой ваты, следовательно можно взять стандартную доску 50*150 мм и оставить на вентзазор 50 мм, или заказать нестандартную 130*50 мм. Это смотрите, что выгоднее по деньгам.

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.

Более точный расчет заказывайте у специалистов. Это длительный процесс, состоящий из сбора нагрузок от кровельного материала, самих элементов конструкции, ветровых и снеговых нагрузок. После чего по определенной формуле идет подбор элементов.

Особенности утепления крыш мансардного типа описаны тут.

Мансардная крыша своими руками: порядок монтажа

Устройство мауэрлата на мансардных крышах ничем не отличается от стандартного исполнения. Если дом сложен из бруса или бревен, в качестве мауэрлата можно использовать верхний венец. Его только предварительно обрабатывают пропиткой с высокими защитными свойствами.

Если стена сложена из пеноблоков, поверх нее устраивается армированный монолитный пояс. На кирпичной стене или сложенной из ракушняка, других подобных материалов, устройство такого пояса необязательно. На стену укладывается в два слоя гидроизоляция, а сверху — обработанный антисептипком брус — 150*150 мм или бревно. Его закрепляют вмурованными шпильками.

Как крепить мауэрлат и стропильные ноги к нему

При сборке всех элементов используют длинные гвозди  — не менее 150 мм длиной. В наиболее ответственных местах соединять три и более элемента лучше на болты или шпильки с двусторонней резьбой.  Желательно все стыки укреплять стальными накладками или уголками.

О строительстве дома из газобетона можно прочесть в этой статье.

Первый способ

Установку стропил мансардной крыши делают двумя способами. Первый: собирают части на земле, потом в готовом виде поднимают наверх. Там первыми выставляют крайние конструкции, которые станут фронтонами. Их выставляют вертикально, закрепляют. Часто удобнее закрепить их длинными брусками, прибитыми к стене (временными). В подготовленные углубления в мауэрлате (их делают с требуемым шагом) вставляются следующие собранные конструкции. Они выставляется строго вертикально, тщательно закрепляется. При необходимости устанавливают дополнительные временные распорки, которые фиксируют их в нужном положении. Устанавливаются боковые балки.

Как строить ломаную крышу таким способом, собирать узлы смотрите в видео ниже.

Второй способ

Второй метод — строительство ломаной крыши ведут последовательно собирая элементы прямо на месте. Это метод удобнее, если конструкция получается большая и в собранном виде ее можно поднять только с использованием специальной техники (крана).

Сначала настилаются балки перекрытия. К ним крепятся стойки и затяжки, ставятся временные распорки, удерживающие их в вертикальном направлении. Далее собираются стропильные верхние и боковые ноги, устанавливаются затяжки и укосины.

При монтаже соблюдается следующая последовательность действий: сначала устанавливаются и выставляются в нужное положение крайние элементы, надежно закрепляются. При необходимости используют временные распорки. Между ними натягивается леска, канат, шнурок, которые будут служить ориентиром при монтаже всех последующих элементов. Этот нехитрый ход позволяет получить идеальную геометрию (не забывайте проверять угол уклона, вертикальность или горизонтальность).

Поверх стоек крепят затяжки — бруски, к которым затем фиксируются боковые стропила и на которые устанавливается затяжка верхнего треугольника. Затяжки крепят при помощи металлических уголков. Так как балки получаются длинные, они провисают. Это в дальнейшем устраняется — после установки верхних стропильных ног  — при помощи вертикальных балок фиксированной или регулируемой высоты. А временно их можно подпереть стойками (чтобы не тянули всю систему).

Один из этапов строительства мансардной крыши своими руками

Чтобы проще было выдерживать нужный угол при установке боковых стропильных ног, изготавливают шаблоны, по которым делают запилы. Но так как геометрия зданий, построенных своими руками, редко бывает идеальной, может понадобится корректировка. Для проверки получаемого угла наклона из нескольких досок сбивают еще один шаблон, которым проверяется правильность установки.

Если стандартной длины пиломатериала — 6 метров — не хватает, или заказывают требуемую длину (дорогое удовольствие) или наращивают. При наращивании к месту стыка прибивают две доски размером не менее 0,6 метра (по 30 см с каждой стороны от места стыка). Их прибивают гвоздями с двух сторон или используют болты.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

После установки боковых стропил остается установить верхние. Для них тоже изготавливается шаблон, запиливается предварительно на земле, а устанавливается наверху.

Почти готовый каркас

Верхняя часть может быть сделана по-разному. Ее строение зависит от ширины основания. Как ее сделать, смотрите на фото внизу.

Как можно сделать верхний треугольник на ломаной крыше

Так как устройство мансардной ломанной крыши не предусматривает наличие конька, на затяжку посередине набивается брус, к которому крепятся укосы, фиксирующие треугольник в необходимом положении.

Верхняя часть фиксируется укосами, прибитыми к проложенному в середине брусу

Га этом можно считать, что мансардная крыша своими руками собрана. Остается смонтировать кровельный материал и заняться утеплением (можно в таком порядке, можно одновременно). Особенности утепления мансардных крыш описаны тут.

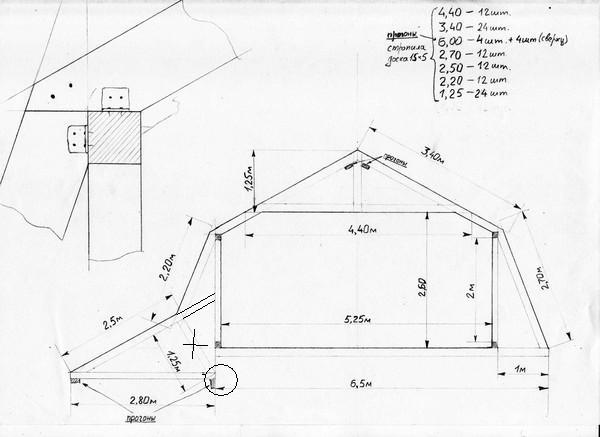

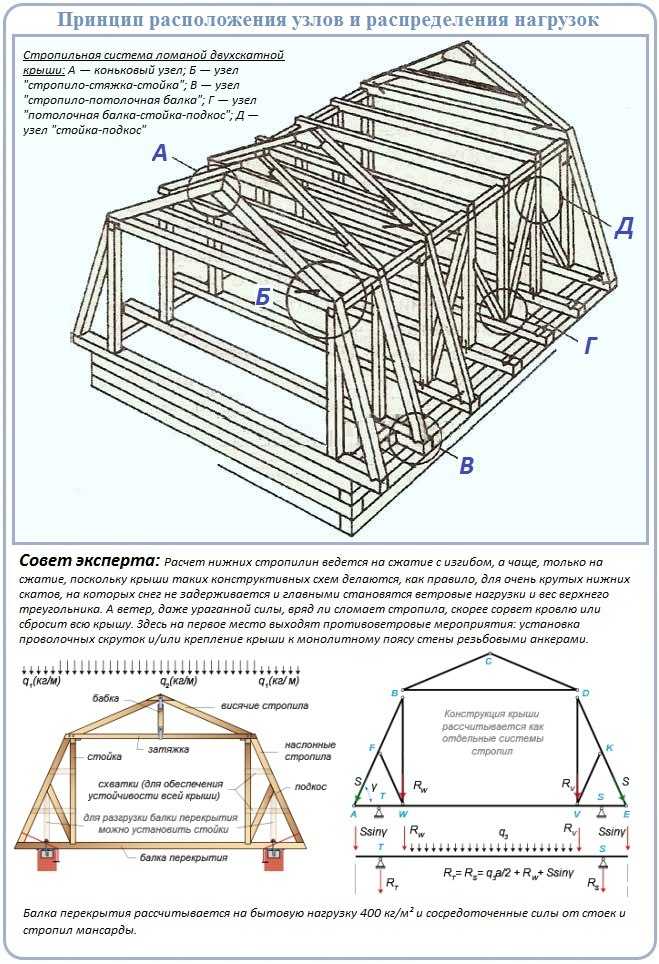

Узлы и их чертежи

При монтаже стропильной системы могут возникнуть вопросы по сборке узлов — мест пересечения и соединения нескольких элементов конструкции. На фото вы видите чертежи ключевых соединений.

Как сделать соединение элементов стропильной системы ломаной крыши

Второй вариант соединения боковых наслонных стропил и верхнего треугольника. Для более надежного крепления использованы болты.

Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

Способы крепления стропильных ног к мауэрлату или, как в данном случае, к боковой балке показаны на рисунке ниже. Чтобы проще было монтировать тяжелый элемент, снизу к стропилу прибивают упорную доску (брусок), которая ограничивает ее движение: доска упирается в край и не дает ей опустится ниже.

Несколько вариантов крепления стропил к мауэрлату

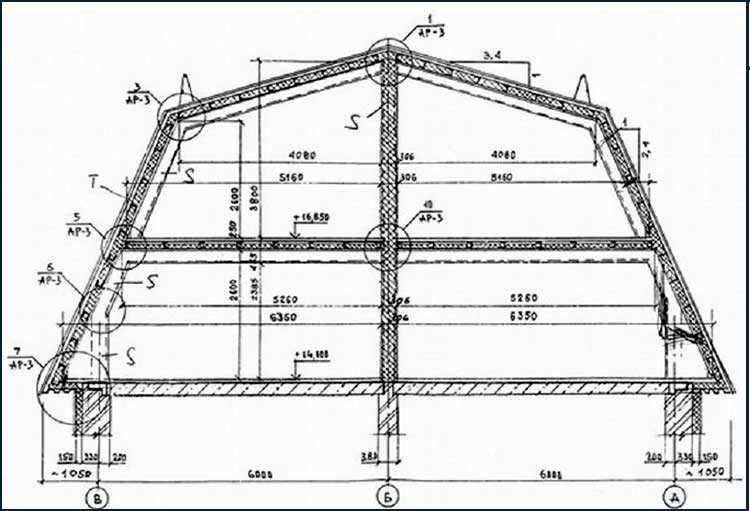

Мансардная крыша: схема, расчет и постройка

Увеличение жилой площади может проходиться самым различным образом. Наиболее распространенным способом является создание мансардного этажа. Он может возводится согласно разработанному проекту, иметь самую различную конструкцию. Рассмотрим все особенности, касающиеся мансардной крыши: распространенные схемы, рекомендации по проведению расчетов, рекомендации, касающиеся строительства и многое другое.

Содержание

Что лучше: второй этаж или мансардная крыша
Разновидности мансардной крыши
Этап проектирования и проведения расчетов
Особенности стропильной системы
Определение особенностей стропильной ноги
Этап 2 – установка мауэрлата
Этап 3 – выполнение строительных работ
Выполнение работы по гидроизоляции и утеплению конструкции

Что лучше: второй этаж или мансардная крыша

При планировании строительных работ возникает вопрос: возводить второй этаж или мансардную крышу. Среди отличительных черт выделим следующие моменты:

1. Мансардная крыша обходится намного дешевле, нежели возведение второго этажа.
2. Кровлю утеплить гораздо дешевле, чем второй этаж.
3. Конструкция мансардной крыши оказывает меньшее давление на фундамент, что позволяет сэкономить на его возведении.
4. Второй этаж намного проще в реализации, чем конструкция кровли, при этом стены буту полноценными, а потолочное перекрытие полноценное.

Таким образом можно сказать, что мансардную крышу следует возводить в том случае, если нужно существенно сэкономить на увеличении жилой площади. Второй этаж требует больших затрат на отопление, существенно увеличивает нагрузку, оказываемую на фундамент.

Разновидности мансардной крыши

Перед тем, как преступить к работе по разработке проекта и его исполнения следует рассмотреть наиболее распространенные разновидности проектов:

1. Односкатные мансардные крыши имеют наиболее оптимальный угол наклона 40 градусов. Рекомендуется располагать скат с подветренной стороны, что обеспечивает более длительный срок эксплуатации конструкции. Выбирая односкатные мансардные крыши следует учитывать, что они подходят для создания небольшого чердака. За счет создания только одного острого угла существенно повышается жилая площадь.
2. Двускатная мансардная крыша получила наибольшее распространение. Подобная конструкция представлена двумя склонами, которые соединяются между собой под определенным углом. Достоинством подобного проекта назовем простоту изготовления стропильной части. Однако есть и существенный недостаток – появляется глухая площадь, которая образуется в месте соединения кровельной части и стен.
3. Двускатная мансардная крыша со сторонами, которые имеют различную протяженность. Подобная конструкция характеризуется функциональностью и оригинальностью. Однако не стоит забывать о сложностях, которые возникают при ее возведении.
4. Ломанная мансардная крыша – конструкция, которая сегодня встречается чаще других. Каждый скат при этом имеет две составляющие, за счет которых и образуется жилая площадь. Стоит учитывать, что подобное сооружение более высокое, уменьшает количество незадействованной площади.
5. Вальмовая мансардная крыша имеет 4 скатные поверхности, за счет чего увеличивается пространство, которое не может использоваться.
6. Датская вальмовая мансардная крыша – еще одна распространенная разновидность конструкции, которая характеризуется наличие фронтонов. За счет особенностей данной крыши можно проводить установку обычных окон.
7. Некоторые скатные крыши могут быть многоуровневыми, что зависит от особенностей конфигурации основной коробки.
8. Мансардная крыша полувальмового типа имеет сложную конструкцию, которая характеризуется низкими скатами. Они позволяют защитить фронтоны от воздействия осадков.
9. Многощипцовый тип конструкции является стандартным решением, но ее создание требует проведения тщательных расчетов того, какие могут оказываться нагрузки. Без специальных навыков провести создание подобного сооружения довольно сложно.

После определения с видом наиболее подходящей конструкции можно приступать к основной части проведения работ.

Этап проектирования и проведения расчетов

При выборе наиболее подходящей конструкции и проведении расчетов учитывается следующая информация:

1. Какой должен быть угол наклона скатов.
2. Возможная ветровая и снеговая нагрузка.
3. Какие будут использоваться материалы отделки.
4. Допустимая нагрузка, которая будет оказывать на фундамент.

Расчеты проводятся при учете норм, которые указываются в СНиП «Нагрузки и воздействие».

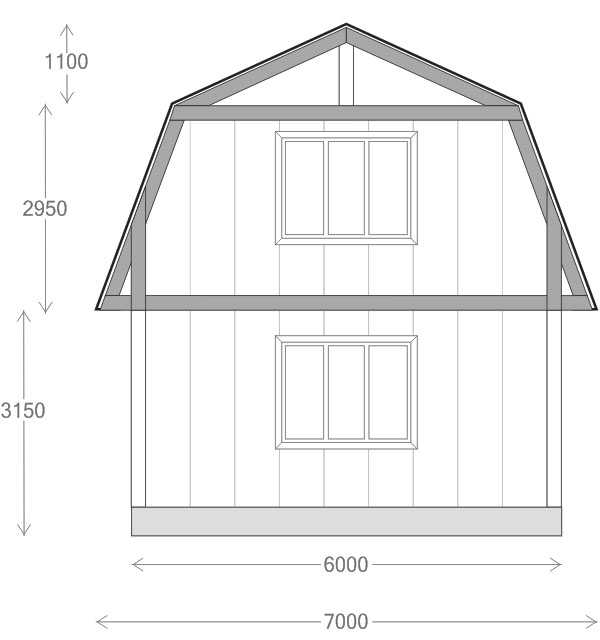

Важным моментом назовем то, что угол наклона оказывает влияние на высоту мансардного этажа. С уменьшением наклона кровли уменьшается площадь помещения. Однако слишком малый угол становится причиной накопления осадков, что станет причиной увеличения нагрузки на фундамент.

Более пристальное внимание требуют расчеты при возведении нестандартной мансардной крыши. Примером назовем то, что несимметричная двухскатная крыша имеет смещенный центр тяжести, за счет чего нагрузка распределяется не равномерно.

На этапе проектирования решается вопрос, который касается расположения лестницы и ее тип. Внутреннее расположение позволяет использовать мансардный этаж на протяжении круглого года. Однако наружное расположение лестницы позволяет сэкономить свободное пространство.

Особенности стропильной системы

В большинстве случаев стропильная конструкция становится основанием для кровельного материала. На выбор стропильной системы оказывают влияние следующие моменты:

1. Форма кровли.
2. Размеры конструкции.
3. Параметры пролета, который будет накрываться.
4. Особенности конструкции первого этажа.
5. Вес кровельного материала совместно с изоляцией.
6. Место расположения несущих стен и опор, на которые будет оказываться давление.

Выделяют следующие разновидности конструкций стропильных систем:

1. Наклонные стропила. Подобная конструкция предусматривает возведение дополнительных опор. Они зачастую представлены коньковым прогоном или аттинковой стеной, которая усиливается железобетоном. Стоит учитывать, что данная конструкция возводится только при условии расстояния между несущими элементами около 7-ми метров.
2. Висячие стропила. В данном случае основанием для стропил становятся стены дома. В некоторых случаях устанавливается мауэрлат.

В большинстве случаев проводится создание стропильной системы второго типа, так как стены сооружения становятся прочной основой с высокими несущими способностями.

Определение особенностей стропильной ноги

При проектировании системы строп определяется следующая информация:

1. Тип древесины, который подходит больше всего, а также оптимальная толщина досок. Рекомендуется выбирать клееный брус с размерами поперечного сечения 80 на 80, а также 100 на 100 миллиметров. Доска под кровельный материал должна иметь профиль 50 на 150 миллиметров. Что касается породы, то рекомендуется выбирать сосну. Данная порода обладает повышенной прочностью и гибкостью, а структура не должна иметь сучков.
2. Количество материалов, которые требуется для создания стропильных систем. Для этого достаточно составить схему конструкции.
3. Определяется промежуток между стропильными ногами. Как правило, этот показатель составляет от 60 до 90 сантиметров.

С учетом этой информации можно разработать подробный проект по возведению мансардного этажа.

Этап 2 – установка мауэрлата

Если стены несущие, то придется выполнить работу, связанную с установкой мауэрлата – дополнительная деревянная обвязка по верхнему периметру сооружения. Назначение подобной обвязки заключается в обеспечении наиболее благоприятных условий установки стропил. Кроме этого обвязка позволяет равномерно распределять нагрузку, которая будет оказываться на несущие элементы.

Чаще всего создается двускатная мансардная крыша, которая требует установки мауэрлата только на сторонах стен, которые станут несущими. Если конструкция имеет 4 ската, то возникает необходимость в укладке обвязки по всем стенам.

Среды особенностей выполнения данной работы отметим следующие моменты:

1. В качестве обвязочного материала используются брусья, которые имеют диаметр около 150 миллиметров или поперечное сечение размером 150 на 150 миллиметров.
2. В большинстве случаев выбирается порода сосна по причине невысокой стоимости, но рекомендуется выбирать лиственницу.
3. Этот материал следует крепить надежно, так как он станет основанием для конструкции. Есть два типа крепления: анкерными болтами, шпильками или арматурой.

Мауэрлат следует хорошо изолировать. Для этого используется рубероид и другие антисептические растворы.

Этап 3 – выполнение строительных работ

Среди особенностей выполнения строительных работ отметим следующие моменты:

1. Первым укладываются балки, которые укладываются на мауэрлат. В дальнейшем они смогут служить основанием для пола мансардного этажа.
2. Классическая конструкция представлена треугольниками. Они могут возводится как сверху над сооружением, так и на земле.
3. Двускатная ломанная крыша предусматривает крепление П-образного каркаса, после чего фиксируется стропильная часть двумя рассматриваемыми методами.
4. Нижние концы стропил ног запиливают так, чтобы можно было прикрепить их к обвязке с помощью гвоздей или металлических скоб. Важно уделять внимание тому, что при креплении в структуре дерева не появлялись дефекты, которые снизят прочность конструкции.
5. Стропильные ноги следует устанавливать на равном расстоянии друг от друга. За счет этого обеспечивается равномерное распределение нагрузки.
6. Рекомендуется начинать монтажные работы с краев. После этого натягивается веревка, которая позволяет выдержать уровень.
7. После установки стропил выполняется создание каркаса, который называется обрешеткой. Шаг расположения досок зависит от типа используемого кровельного материала.
8. Если конструкция имеет значительную ширину, то устанавливается коньковая балка. Она станет дополнительной опорой, за счет чего нагрузка будет распространяться более эффективно. Если ширина коньковой балки большая, то создаются дополнительные опоры.

На возведение конструкции уходит относительно небольшой период времени при условии, что работа будет выполняться несколькими людьми.

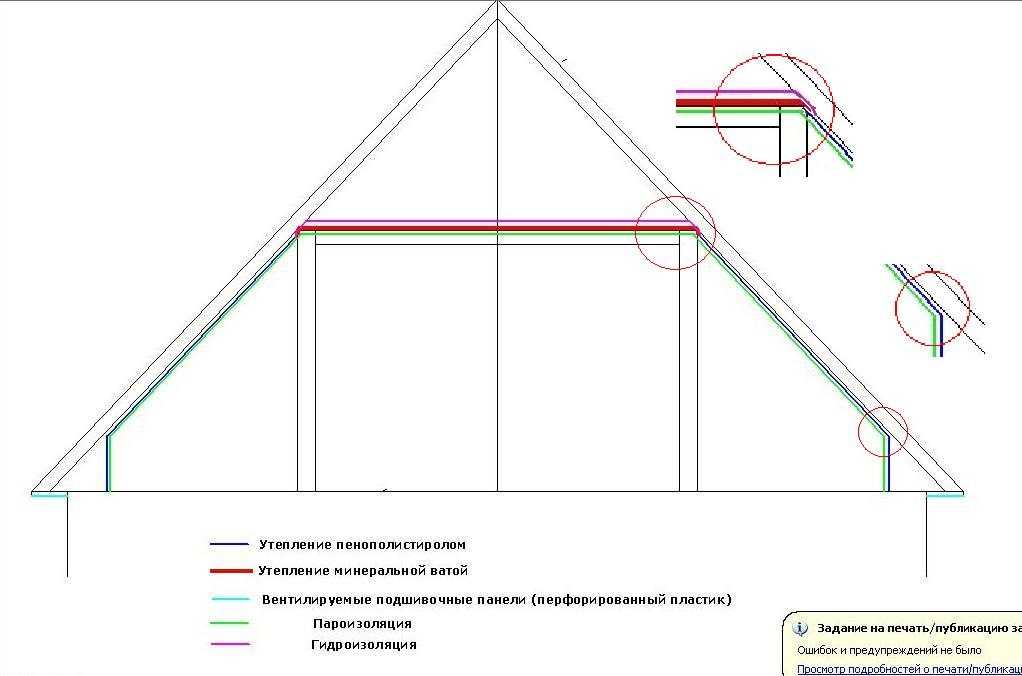

Выполнение работы по гидроизоляции и утеплению конструкции

При использовании дерева в качества основного материала следует предусмотреть качественную гидроизоляцию. Укладка материала проводится внахлест для обеспечения качественной изоляции. Крепление материала проходит при использовании строительного степлера.

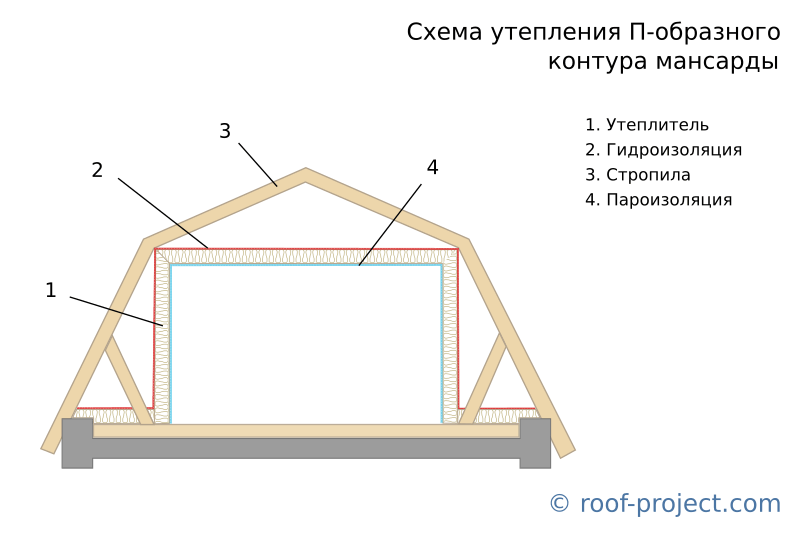

Следует уделять довольно много внимания теплоизоляции конструкции. Это связано с тем, что мансардная крыша создает жилую площадь, которая не отапливается. Среди рекомендаций по проведению данной работы отметим следующие моменты:

1. В качестве изоляционного материала используется минеральная и базальтовая вата. Эти материалы обладают высокой эффективностью и обладают должной гибкостью. При этом цена относительно невелика.
2. Укладка проводится при создании специальной обрешетки, крепление изоляционного материала может проводится при использовании специальных тарельчатых анкеров.
3. Толщина изоляционного слоя зависит от того, какая температура может быть у воздуха с наступлением зимнего сезона.

При выполнении работы по теплоизоляции мансардного этажа уделяется внимание и тому, что нужно провести укладку паробарьера. Этот слой позволяет защитить конструкцию от воздействия пара.

В заключение отметим, что для полноценного использования мансардного этажа следует предусмотреть прокладку труб автономной системы отопления. При обычной теплоизоляции в зимний период температура может существенно снижаться, что приведет к образованию неблагоприятного микроклимата для проживания.

Как спланировать сбалансированную систему вентиляции чердака

При рассмотрении вопроса о замене крыши вам необходимо рассчитать объем чердачной вентиляции, необходимой для снижения избыточного тепла и влаги на чердаке. Избыток тепла и влаги может привести к преждевременной деградации кровельной системы и повреждению ледяных дамб зимой.

Давайте подробнее рассмотрим процесс расчета необходимой вентиляции чердака для правильной вентиляции чердачного помещения.

Что такое правило сбалансированной вентиляции?

Правило сбалансированной вентиляции гласит, что количество воздуха, поступающего из впускных вентиляционных отверстий в области софита крыши или рядом с ней, всегда должно соответствовать количеству вытяжных вентиляционных отверстий в коньке крыши или рядом с ним. Это гарантирует, что сбалансированное количество воздуха входит и выходит из чердачного помещения.

Любой дисбаланс между впуском и выпуском, например, большее количество выхлопа, чем впуска, может сделать систему менее эффективной из-за уменьшения количества теплого влажного воздуха, выходящего из вытяжных вентиляционных отверстий. Надлежащее количество приточной вентиляции поможет более эффективно работать вытяжной вентиляции.

Всегда следует соблюдать осторожность, чтобы не смешивать различные типы продуктов для вытяжной вентиляции. Использование разных типов на одном и том же чердачном пространстве также может привести к несбалансированности системы.

Как рассчитать приточно-вытяжную вентиляцию чердака

Самая эффективная приточно-вытяжная вентиляция чердака — сбалансированная, с равномерным количеством поступающего и выходящего воздуха. Этот непрерывный, сбалансированный поток воздуха помогает уменьшить перегрев и накопление влаги, которые могут привести к обледенению и повреждению вашей кровельной системы.

1. Измерьте площадь мансардного этажа

Начните с измерения квадратных метров площади мансардного этажа. Например, если чердак имеет ширину 30 футов и длину 40 футов, умножение этих чисел вместе даст общую площадь в 1200 кв. футов. Площадь (NFVA) использует правило 1:300. Давайте копнем немного глубже:

Что такое рейтинги NFVA?

NFVA — это мера открытой площади вентиляционного отверстия на крыше, которая позволяет воздуху проходить через него. Этот рейтинг, также называемый чистой свободной вентиляцией (NFV) или чистой свободной площадью (NFA), используется для определения того, какой поток воздуха необходим для всего чердачного пространства, а также сколько необходимо для притока и вытяжки. Типы и количество вентиляционных отверстий на крыше рассчитываются на основе этого измерения.

Что такое правило 1:300?

Федеральное управление жилищного строительства США рекомендует минимум 1 квадратный фут вентиляции чердака на каждые 300 квадратных футов площади чердачного этажа, равномерно распределяя между притоком и вытяжкой.

NFVA рассчитывается путем деления общей площади чердака на 300, минимальную рекомендацию для системы приточно-вытяжной вентиляции или число, предусмотренное местными нормами. В нашем примере мы делим 1200 на 300, чтобы получить 4 квадратных фута NFVA, необходимых для чердачного помещения.

Большинство изделий для кровельной вентиляции имеют рейтинг NFVA в квадратных дюймах, а не в квадратных футах. Чтобы преобразовать NFVA чердачного помещения в квадратные дюймы, умножьте его на 144, количество дюймов в квадратном футе. В нашем примере 4 умножить на 144 равно 576 кв. дюймов NFVA.

Приточно-вытяжная система вентиляции требует одинакового притока и вытяжки. Чтобы узнать, какая вентиляция необходима для каждой стороны системы, просто разделите NFVA в квадратных дюймах пополам. В нашем примере мы делим 576 пополам и получаем 288 квадратных дюймов NFVA, необходимых как на впуске (на софитах), так и на выхлопе (на коньке).

3. Выберите правильное оборудование для приточной и вытяжной вентиляции

Следующим шагом будет выбор правильного вентиляционного оборудования для вашего чердака. Калькулятор вентиляции чердака GAF может подсказать вам типы и количество вентиляционных отверстий, которые вам понадобятся для вашей крыши, исходя из размеров вашего чердака.

Вы также можете посетить страницу продукции GAF для вентиляции и чердачных вентиляционных отверстий, чтобы выбрать впускные и вытяжные вентиляционные отверстия для своей крыши. Важно проконсультироваться с местным подрядчиком по кровельным работам, чтобы получить совет о лучших продуктах для вашей конкретной собственности и дома.

4. Как разместить приточно-вытяжную вентиляцию

Приточная вентиляция устанавливается в самой нижней части чердачного помещения, как правило, на потолке или основании крыши. Вытяжная вентиляция устанавливается в самой высокой части чердачного помещения, обычно на коньке или вершине крыши.

Домовладельцы всегда должны обсуждать размещение приточных и вытяжных вентиляционных отверстий со специалистом.

Как определить мощность чердачной вентиляции?

Если вы хотите использовать вентиляцию на чердаке с электроприводом, чтобы уменьшить тепло и влагу в чердачном помещении, важно помнить, что его никогда нельзя смешивать с коньковыми вентилями или другими типами вентиляций без электропривода. Как правило, чердачные вентиляционные отверстия с электроприводом оцениваются по количеству квадратных метров, которые они могут проветривать. Рассчитав общую площадь чердачного этажа, вы сможете вычислить количество чердачных вентиляционных отверстий, необходимых для надлежащей вентиляции вашего чердачного помещения.

Для получения дополнительной информации о расчете и планировании системы приточно-вытяжной вентиляции для вашего чердака проконсультируйтесь с подрядчиком, сертифицированным GAF ^{* .}

^* Подрядчики, участвующие в программах сертификации GAF, не являются сотрудниками или агентами GAF, и GAF не контролирует или иным образом не контролирует эти независимые предприятия. Подрядчики могли договориться о том, что они будут использовать кровельные материалы GAF, и могут получать привилегии, такие как поощрительные баллы за лояльность и скидки на маркетинговые инструменты от GAF за участие в программе.

Свободная комната в изоляции крыши

Викторианская комната на крыше.

Свободная комната в изоляции крыши.

Вам не нужно получать пособия, чтобы иметь право на бесплатное помещение в изоляции крыши.

Государственная схема обязательств энергетической компании помогает сократить выбросы углерода и решить проблему нехватки топлива.

Новая часть схемы под названием «гибкое право на участие» позволяет местным властям устанавливать цели для поставщиков энергии, чтобы помочь финансировать установку мер по повышению энергоэффективности в соответствующих домохозяйствах.

Вы можете подать заявление на получение поддержки, если вы проживаете в доме, отопление которого обходится дорого, или если вы или кто-либо, проживающий с вами, уязвим для холода.

Квалификационные критерии включают:

• Кто-то в вашем доме получает соответствующее пособие.
• Домохозяйство с низким доходом.
• Ваш объект недвижимости имеет рейтинг E, F или G в соответствии с Сертификатом энергоэффективности (EPC) или соответствует требованиям нашей оценки.
• У вас или кого-либо, проживающего в вашей собственности, есть проблемы со здоровьем, которые могут ухудшиться из-за холода.
• Вы или лицо, проживающее в вашей собственности, беременны или имеете ребенка в возрасте до 5 лет, или кто-либо, проживающий в вашей собственности, старше 65 лет.

Все это является частью схемы обязательств государственной энергетической компании (ECO).

Получите свой грант здесь

Что такое изоляция чердачного помещения?

Мансардное помещение Изоляция или изоляция помещения в крыше – это изоляция помещения, встроенного в крышу вашего дома. Это может быть бунгало в стиле шале, современный 3-этажный дом или старая викторианская вилла/терраса. Возможно, вы переоборудовали чердак, чтобы создать дополнительное жилое пространство.

Шале Бунгало.

Большинство чердачных помещений/помещений в подкровельном пространстве очень плохо изолированы, в них очень холодно зимой и жарко летом. Бесплатное утепление мансардного помещения может решить эту проблему за вас, сделав ваш дом намного уютнее круглый год.

Получите свой грант здесь

Существуют ли какие-либо ограничения?

Да, существуют некоторые ограничения на то, что на самом деле считается «комнатой на крыше». Некоторые ключевые требования, на которые следует обратить внимание:

Комнаты должны иметь фиксированную лестницу, ведущую к ним. Вы должны быть в состоянии ходить лицом вперед. Значит, никаких чердачных лестниц.

Помещение, особенно стропила, должно хорошо проветриваться во избежание образования конденсата.

Ваша крыша не должна быть повреждена или ослаблена, то есть не должно быть сырости, плесени, гнили, отслаивающихся бревен или ненадежных электрических соединений.

Если в вашем доме есть комната на чердаке или мансарде, к которой ведет надлежащая лестница, вы можете получить субсидию, покрывающую расходы на ее полную изоляцию. Как правило, у вас может быть слуховое окно. Комната на крыше или чердачное помещение Гранты на утепление являются частью схемы обязательств энергетических компаний.

В большинстве этих комнат очень низкая теплоизоляция или она вообще отсутствует, в них может быть очень холодно зимой и очень жарко летом. Правильная изоляция означает, что вам будет не только теплее зимой, но и прохладнее летом. Вы можете сэкономить 100 фунтов стерлингов на счетах за электроэнергию.

Специально разработанная изоляция устанавливается на наклонную часть помещения. Утеплитель крепится к задней части вертикальных стен. Затем поверх утепляющего материала укладывается слой гипсокартона, который готов к отделке.

Такие элементы, как плинтусы, радиаторы и осветительные приборы, снимаются перед изоляцией и после этого заменяются. Нарушений очень мало, и весь процесс завершается очень быстро.

Мы всегда рекомендуем БЕСПЛАТНОЕ техническое обследование, чтобы проверить вас дома. На осмотре наш высококвалифицированный сюрвейер все обсудит и объяснит Вам. Нам также необходимо проверить, какие работы необходимо выполнить, какие коммуникации необходимо перенести (радиаторы, розетки и т.
