Крыша четырехскатная мансардная: стропильная система своими руками, схема двухскатной кровли, мансардная четырехскатная крыша, расчет конструкции с фронтонами

Содержание

стропильная система своими руками, схема двухскатной кровли, мансардная четырехскатная крыша, расчет конструкции с фронтонами

Содержание:

Полувальмовая четырехскатная крыша считается самой интересной моделью, которая в числе множества других вариантов пришла в Россию из северной Европы. Крыша имеет обтекаемую форму, которая делает ее более устойчивой к сильным порывам ветра.

Благодаря укороченным треугольным скатам значительно увеличивается полезная площадь чердачного пространства без сооружения на стенах массивной кровельной конструкции. Здания с такой крышей выглядят достаточно стильно независимо от количества этажей и назначения.


Единственным недостатком полувальмовой крыши является достаточно сложная технология строительства. Но если знать и понимать, как устроена стропильная система такой крыши, и сделать правильный расчет полувальмовой крыши, можно справиться с работой самостоятельно.

Разновидности полувальмовых крыш

Полувальмовую конструкцию нельзя назвать четырехскатной, хотя основой для нее является технология возведения крыши конвертом. В ней имеются элементы и двухскатной, и четырехскатной конструкции, а при возведении используются методы обоих сооружений.

Конструкция полувальмовой крыши имеет несколько особенностей, которые несколько отличают ее от четырехскатного семейства. Во-первых, вальма такой крыши немного укорочена. Во-вторых, к ней примыкает часть фронтона, если дом каменный, или щипца, если дом деревянный. По отношению к этим стенкам укороченный треугольник располагается под углом, который может быть вогнутым или выпуклым. Сама вальма может быть расположена в верхней части щипца или фронтона или внизу этих стенок.


В зависимости от формы и расположения элементов полувальмовой двухскатной крыши выделяют два вида конструкций:

  • Голландская крыша имеет вальму в форме трапеции, которая расположена в нижней части фронтона.
    Верх трапеции соединяется с вертикальным треугольником, формируя вогнутый угол. Треугольник может быть полностью зашитым или иметь оконный проем.
  • У датской крыши треугольная полувальма располагается в верхней части ската. Ее основание соединяется с вертикальным фронтоном, образуя выпуклый угол.

На основе этих конструкций создаются различные варианты крыш. Они могут различаться по высоте и форме элементов, иметь разные скаты и угол их наклона. Довольно часто встречаются четырехскатные конструкции с одиночными элементами полувальмовой крыши.


Независимо от выбранной комбинации установка стропильной системы выполняется на основе двускатной крыши, то есть с использованием наслонного или висячего способа. Наслонная стропильная система устраивается в том случае, когда есть возможность создать прочную опору для верхней части стропильных ног. В противном случае устанавливают висячую стропильную систему. В обеих ситуациях нижние пятки стропил должны иметь опору на мауэрлат, балки перекрытия, верхний ряд бревенчатого или брусового дома.

В целом стропильная система возводится на базе одного из способов устройства полувальмовой крыши или на их комплексном использовании. Если разобраться в тонкостях этих методов, можно своими руками сделать крышу по датской или голландской технологии, а также совместить укороченные вальмы с обычной скатной крышей.

Устройство стропильной системы по голландской технологии

Конструкция полувальмовой крыши с фронтонами в виде треугольника, сооружается с небольшими отличиями от обычной четырехскатной крыши. Голландская полувальмовая крыша немного отличается от запечатанного почтового конверта (прочитайте: «Чем хороша крыша конверт – виды и правила монтажа своими руками»).

Ее схема напоминает раздвоенный прямоугольник с трапециями по бокам. Начальные шаги ведутся по технологии устройства традиционной четырехскатной крыши.

Создание основы

В первую очередь монтируются опоры, необходимые для укладки прогона под коньком. Опорные стойки можно заменить рамой, у которой верхняя часть будет выступать в качестве прогона. Далее можно выполнять установку стропильных ног. Различия в технологии начинаются в тот момент, когда выполняется установка стропил и нарожников голландской полувальмовой крыши. Именно эти элементы формируют плоскость укороченного пятиугольного ската.

Диагональные стропилины посредством врубки присоединяются к прибоине. Этот элемент представляет собой доску толщиной более 5 см и прибивается горизонтально между рядовыми стропилами. Верхняя часть центральных нарожников фиксируется к прибоине с помощью гвоздей или уголков. Монтаж остальных нарожников выполняется следующим способом: верхнюю часть прибивают к диагональным стропилинам, опорой нижней части становится мауэрлат или балка перекрытия.


Усилить зону половинчатой вальмы можно с помощью подкосов, которые устанавливают в местах соединения перемычек и рядовых стропилин. Крайняя ферма собирается из сдвоенных стропилин. В том месте, где перемычка прибита к стойке, дополнительно прибивают отрезки досок — коротыши. Эти элементы помогают предотвратить деформационный процесс конструкции от повышенных нагрузок.

Треугольный фронтон, располагающийся над половинчатой вальмой, необходимо обшить, используя доски или любой листовой материал. Для этого потребуется сделать расчет фронтона, чтобы заказать необходимые материалы. Наиболее эффективный вариант — устройство оконного проема в этом треугольном элементе. Даже небольшие окна являются источником естественного освещения и вентиляции.

Совмещение голландской и датской технологии

На основе голландской версии разрабатывается большое количество вариантов крыши. Один из них предполагает использование вместо треугольного фронтона полувальмы такой же формы. Этот элемент при соединении с укороченным скатом в форме пятиугольника образует выпуклый угол. Однако в некоторых случаях возможно образование вогнутого угла между этими элементами. На схеме конструкция имеет сходство с обычным конвертом, но на практике проекция вальмовых элементов имеет некоторые отличия.


Отличия наблюдаются в технологии монтажа. Основная часть полувальмовой двускатной крыши монтируется в зависимости от выбранной технологии, наслонные или висячие стропильные ноги. Далее для создания характерного излома рядом с крайней стропильной фермой устанавливают укороченные стропила.

На их углах располагают диагональные стропила. Остальные работы выполняются в соответствии с чертежами голландского варианта по описанной выше схеме стропильной системы полувальмовой крыши. Верхний треугольный элемент выполняется по датской технологии.

Устройство стропильной системы крыши по датскому методу

Крыши, возведенные по датской технологии, имеют много интересных моментов, как и голландская крыша. Но стропильная система устраивается немного другим способом. В целом оба варианта крыши представляют собой два яруса, водруженных друг на друга.


Именно таким способом обустраиваются ломаные конструкции в случае предполагаемого размещения мансарды в чердачном пространстве.  Но ломаная крыша обходится в несколько раз дороже, чем полувальма. Это призывает более подробно изучить последний вариант.

Пошаговое строительство крыши по датской технологии

Датская крыша имеет вальму треугольной формы, а примыкающий к ней фронтон выполнен в форме трапеции. На первый взгляд схема крыши имеет сходство с вальмовой конструкцией, но укороченная вальма меньшего размера, а ее углы не имеют совпадений с углами крыши.


Чтобы не совершить ошибок во время строительства полувальмовой крыши своими руками, важно правильно составить проект крыши и рассчитать элементы стропильной системы. При этом не нужно вычислять размер каждого элемента, можно определить параметры самой большой детали. Для остальных деталей допускает применять такие же мерки или немного меньше.

Коньковая часть стропильной системы

Началом строительства стропильной системы полувальмовой крыши, как и других вариантов, является установка мауэрлата. Он выступит в качестве опоры для нижней части основных и диагональных стропилин. При этом точки опор будут располагаться на разной высоте, что объясняется неравнозначной высотой несущих стен и фронтонов.


Первые этапы строительства выглядят следующим образом:

  • Сооружают мауэрлат, конструкция которого отличается от стандартного варианта. Брус нужно укладывать несколькими полосами. Первая укладывается на одной линии с внутренней плоскостью несущих стен. Вторая — по центральной линии внутренней несущей стены. Третья — вровень с внутренней поверхностью фронтонов.
  • Укладывают балки перекрытия. Они должны располагаться под прямым углом к мауэрлату на основных несущих стенах. Если нет возможности использовать цельный брус, лучше всего подбирать элементы, чтобы место стыка располагалось на внутренней несущей стене.
  • Устанавливают опоры для прогона под коньком на несущую стену внутри дома. Крайние опоры устанавливают на расстоянии, равном длине основной крыши. Рядовые стойки равномерно распределяются на этом участке. В этом случае нагрузка будет одинаковой во всех частях крыши. Перед креплением опор нужно обязательно проверить вертикальность их установки, используя для этой цели отвес или строительный уровень. Закрепленные стойки на время усиливают вспомогательными элементами.
  • Установку рядовых стропилин основной части крыши выполняют по наклонной или висячей технологии.

Монтаж вальмовых стропилин своими руками

Диагональные стропильные ноги в мансардной полувальмовой крыше предназначены для соединения края конька и углов фронтона. Их изготовление и установка имеет несколько специфических моментов, которые позволяют проделать достаточно точную работу:

  • Вровень с внешней стороной мауэрлата на фронтоне устанавливают обрезанную доску размером 5*15 см и фиксируют ее одним или двумя гвоздями.
    Этот элемент позволяет сделать отметку места врубки, не выполняя лишних действий.
  • Параллельно прогону под коньком на три или четыре рядом расположенные стропилины укладывают еще одну доску. Проверяя горизонтальность расположения, этот элемент подтягивают до ранее прибитой доски. Место пересечения этих элементов является точкой, через которую проводят горизонтальную линию запила.
  • Используя доску 5*20 см, изготавливают диагональную стропилину. Для этого заготовку прикладывают к верхней части крайней фермы и к углу обрезанной доски. Для упрощения процесса все действия рекомендуется выполнять с напарником: один придерживает заготовку, другой делает отметку.
  • На внешней стороне доски проводят горизонтальную линию, придерживаясь центральной оси.
  • Определяют величину верхнего запила и переносят ее на нижний край заготовки.
  • Полученное значение откладывается в четырех точках, определяющих объемное изображение стропилины.
  • Заготовку снимают на землю и выполняют необходимые запилы.


Перед тем, как устанавливать диагональные стропильные ноги, необходимо убрать вспомогательную доску с мауэрлата. Готовые элементы устанавливаются на место и прочно закрепляются. Крепление стропилины вверху можно выполнять с помощью гвоздей, а внизу лучше использовать уголки.

Установка стропильных ног полувальмовой двухскатной крыши

Высота диагональной стропилины в месте крепления к мауэрлату должна быть измерена. Аналогичное расстояние отмеряют от вершины конькового бруса и делают отметку. От этой точки до середины фронтона натягивают шнурок, по которому следует ориентироваться в процессе изготовления центральных стропилин.

Центральная нога полувальмы устанавливается следующим образом:

  • Измеряют угол между натянутым шнурком и опорой, это необходимо для точного определения линии верхнего запила.
  • Измеряют угол между диагональными стропилинами, он поможет точно снять грани для более плотной посадки в узел.
  • Берут доску определенной длины и размером 5*15 см, делают запил по значению первого угла и затачивают его до получения углового выступа со вторым значением.
  • Выполняют примерку заготовки. Для этого ее прикладывают к натянутому шнурку сверху и измеряют расстояние от конька до верха заготовки.
  • Полученный результат переносят на нижний край доски. Расстояние откладывают строго по вертикали и проводят горизонтальную линию. Так создается запил врубки в нижней части конструкции.
  • После врубки приходит очередь линии нижнего запила. С помощью рулетки отлаживают ширину карниза и проводят вертикальную линию до пересечения с диагональной стропилиной.
  • Сразу крепить вальмовую ногу не рекомендуется, ее можно использовать для изготовления нарожников.

Нарожники изготовляют по аналогичной методике, но здесь важно учитывать фактические размеры и особенности установки.

Завершение монтажа стропильной системы

Завершив установку всех элементов стропильной системы, включая укороченные стропилины, необходимо выполнить завершающие работы. Они предполагают подготовку стропильной системы к монтажу обрешетки и покрытия полувальмовой кровли выбранным материалом.


Для выполнения завершающих действий нужно сделать следующее:

  • Смонтировать фронтонные кобылки, которые сформируют торцевые свесы. Эти элементы следует закреплять на крайних нарожниках основных скатов и упирать в наклонные элементы фронтона. Кобылки следует располагать на расстоянии около 1 метра друг от друга. Если основная коробка выполнена из бетона или кирпича, необходимо позаботиться о гидроизоляции элементов. Причем достаточно использовать дешевые материалы, такие как рубероид или пергамин, сложенный в несколько слоев.
  • Обшить периметр крыши ветровой доской, применяя материал размером 5*15 см. Крепить элементы начинают на фронтонный и основной свес. Первоначальная длина доски определяется проектом крыши, но в процессе обшивки можно делать корректировку. Ветровые доски, прислоняющиеся к кобылкам, нужно сначала примерить, сделать запил, а потом закрепить.
  • Наращивать диагональные элементы нужно доской соответствующих размеров.


Стропильная система по датской технологии считается законченной. Завершением всех работ станет подшивка карнизов и монтаж обрешетки в соответствии с техническими характеристиками выбранного кровельного материала.

Разобраться в вопросе строительства стропильной системы полувальмовой крыши сложно, но сделать это необходимо для самостоятельного возведения крыши. Тем более, что основные моменты были представлены подробно.



мансардный этаж, как построить кровлю своими руками

Содержание:

Объем подкровельного пространства определяется ее формой и конструкцией. Для того чтобы увеличить площадь частного дома, можно построить мансардный этаж своими руками. О том, какие бывают разновидности мансардных крыш, и об основных рекомендациях по их установке, мы и поговорим в этой статье.


Какие бывают кровли мансарды

Как правило, любой человек во время возведения частного дома использует особый подход к выбору кровли. До настоящего времени было придумано несколько вариантов мансардных крыш.

Среди самых популярных можно выделить:

  • односкатная;
  • двускатная щипцовая или ломаная;
  • полувальмовая;
  • вальмовая.

У всех этих видов есть свои плюсы и минусы. Если вы выберете для себя схему с симметричными линиями, то, ввиду их простоты, создать проект будет не так уж сложно, чего нельзя сказать о кровлях с ассиметричными формами.


Создавая проект, нужно учесть все нагрузки, которые будет испытывать конструкция кровельной системы и фундамент дома, учитывая те, что будут возникать вследствие снежных осадков и ветровых воздействий, присущих региону, в котором будет возводиться дом.

Конструкция мансардного этажа представляет собой помещение, в котором фасад в полной мере или частично сформирован крышей дома. Линия пересечения фасада и кровли должна находиться менее чем в 150 см от пола, иначе готовое помещение будет всего лишь эксплуатируемым чердаком. Мансардную кровлю можно устанавливать не только на дом из дерева, но и на любое другое сооружение из кирпича, блоков и других материалов.

Мансарда может применяться для любых целей – это может быть кабинет, спальня, детская комната или даже спортивный зал. Если же выполнить максимальное остекление, то в такой мансарде можно даже создать некое подобие зимнего сада.

Обустройство мансарды под односкатной кровлей

Ввиду ее простоты, под такой кровлей получится просторный и удобный для эксплуатации этаж.

Конструкция мансарды в данном случае будет состоять из таких элементов:

  • мауэрлата;
  • стоек;
  • стропильных ног;
  • распорок;
  • подкосов и иных узлов.


На этапе проектирования кровли с одним скатом важно четко определить ее уклон. Слишком малый уклон не сможет выдержать большие снеговые и ветровые нагрузки, из-за чего кровля может деформироваться, либо под нее начнет просачиваться влага через стыки.

Если скат будет иметь уклон в 45º, то снег с него будет сходить сам тобой под силой тяжести. Оптимальным же считается уклон скатов односкатной кровли в 35-40 градусов. В качестве кровельного покрытия может выступать практически любой кровельный материал. Каркас такой крыши может иметь скат по длине или по ширине здания, что определяется архитектурной особенностью и высотой несущих стен. Стоит отметить, что угол наклона односкатной крыши повлияет на ее конечную стоимость.

Конструкция мансардного этажа с двумя скатами

Бывают щипцовые и ломаные двускатные кровли. Самой простой считается симметричная щипцовая схема кровли. Фронтон таких кровель имеет треугольную форму.

Можно выделить такие преимущества мансарды со щипцовой кровлей:

  • надежность;
  • несложная конструкция;
  • обилие доступных материалов;
  • нет надобности в использовании подъемной спецтехники.

Для домов, имеющих ширину не более 6 м, оптимальной считается обычная щипцовая кровля с уклоном в 45º. Для более широких домов допускается установка остроконечных кровель с уклоном скатов в 60º.


Особое внимание следует уделять возведению асимметричной двускатной мансардной кровли. У такой конструкции центр тяжести не совпадает с осью дома, поэтому при создании ее схемы должны быть проведены некоторые профессиональные просчеты. Готовая несимметричная двускатная крыша будет иметь очень красивый внешний вид.

Поскольку стропильный каркас должен правильно распределять нагрузку на несущие стены и фундамент здания, важно грамотно выполнить расчеты уклона скатов, размещение опорных столбиков и пропорции длины сторон.

В частном строительстве мансардная крыша довольно часто представляет собой конструкцию с ломаными скатами. При этом уклон верхних участков достигает порядка 30º, а нижних – примерно 60º. В результате, под кровлей получается помещение, пригодное для обустройства мансарды. Ломаная конструкция крыши с мансардой целесообразна для домов с шириной не более 6 м.

Под полувальмовой крышей подразумевается двускатный каркас, основу которого представляет мауэрлат. Дополнительно в такой конструкции есть небольшие скаты над фронтонами.

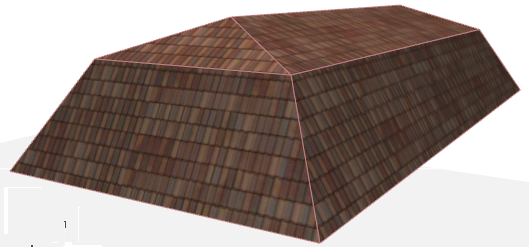

Мансарда под четырехскатной крышей

Под кровлей с четырьмя скатами можно соорудить весьма уютное помещение. Хотя мансарда под такой крышей будет несколько сложнее в исполнении, чем, скажем, при наличии двускатного каркаса, однако, при условии соблюдения технологических норм, будет очень удобной. Разрабатывая проект конструкции кровли мансарды с четырьмя скатами, стоит просчитать все конструкционные элементы и слои кровельного пирога.

Среди преимуществ вальмовой крыши можно назвать:

  • Способность противостоять сильным, даже ураганным, ветрам – достигается в результате отказа от вертикальных фронтонов. В связи с этим такая конструкция востребована в областях с частыми сильными ветрами.
  • Угловые ребра, формирующие вальмы, которые соединяются с коньковым прогоном, придают конструкции жесткости – таким образом, каркас не теряет форму во время использования.
  • Поскольку на крышах вальмового типа можно соорудить длинные свесы, стены дома будут защищены от любых осадков, что влияет на долговечность всей постройки в целом.
  • С точки зрения ландшафтного дизайна, применение четырехскатной вальмовой крыши позволяет вписать новую постройку в уже имеющийся архитектурный ансамбль.


Стоит отметить, что вальмовые конструкции имеют и ряд недостатков:

  • Исходя из финансовых затрат, построить крышу с четырьмя скатами обойдется существенно дороже, чем остановиться лишь на двух скатах.
  • Пространство под кровлей, отведенное под мансарду, несколько урезается из-за скатов с коротких сторон.
  • Чтобы обеспечить доступ дневного света внутрь мансарды, следует особенно тщательно подойти к размещению оконных проемов.

Во время создания проекта для вальмовой четырехскатной крыши следует учесть наличие оконных проемов для освещения мансарды в дневное время. Как правило, на вальмовых крышах сооружают окна, которые встраивают в кровельный пирог. Хотя эстетически такая конструкция смотрится весьма неплохо, и способна обеспечить доступ дневного света, в случае дождя или снега рама окна должна быть плотно закрыта, в противном случае, вода попадет внутрь мансарды.


С точки зрения практичности, более удобными будут вертикально расположенные окна. Однако чтобы их поставить, предварительно следует разработать схему каркаса, который будет возвышаться над кровельным пирогом.

Как вариант, чтобы удобнее было обустроить вертикальные окна, в частных домах возводят датские вальмовые крыши. Основное их отличие состоит в предусмотренных фронтонах, расположенных на верхнем отрезке коротких скатов.

Стандартная конструкция вальмовой крыши сооружается из прямых стропильных ног, не имеющих изломов. При этом угловые стропила стыкуются непосредственно с коньковой балкой. Длина конькового прогона будет зависеть не только от формы будущей крыши, но и от общей длины постройки. Что касается ломаной конструкции, собрать ее немного сложнее, однако под кровлей получится более обширное пространство.

Некоторые советы

Если конструкция мансарды была подобрана правильно, хозяин не только получит обширное и уютное помещение под крышей, но и внешний вид дома получится весьма презентабельным. Причем мансардную крышу можно соорудить не только на вновь строящемся здании, но и во время работ по реконструкции старой постройки. Стоит отметить, что при переделке крыши в старом здании, следует заранее вычислить несущую способность его фундамента и стен.

Во время постройки каркаса для мансарды необходимо использовать качественную, хорошо просушенную древесину. При этом используются различного диаметра брусья, которые подбираются исходя из ожидаемой нагрузки и формы крыши. Как правило, для перекрытия кровли применяются безопасные для здоровья и легкие кровельные материалы. Если используется деревянный брус, его обрабатывают антисептическими и антипиреновыми пропитками. Как вариант, допускается возведение каркаса из металлических профилей.

Поскольку тепло из мансарды уходит намного быстрее, чем с нижних этажей жилого дома, в составе кровельного пирога в обязательном порядке должен присутствовать качественный утепляющий материал. Допускается использование пенополистирола, минеральной ваты или прочих листовых и рулонных материалов. Размещают слой утеплителя между внутренней пароизоляционной мембраной и внешним слоем гидроизоляции. Если кровельный пирог будет выполнен по всем правилам, мансардная крыша прослужит довольно длительное время. Что касается внутренней отделки, то для мансарды нередко применяют натуральную древесину, а также листовые материалы, например гипсокартон.



фото, виды, схемы и чертежи

Мансарды – особая разновидность обустройства верхнего этажа, при которой под крышей вместо чердака располагается полноценное жилое помещение.

Такая конструкция вошла в моду в XVII веке, когда известный архитектор Франсуа Мансар спроектировал в Париже первые квартиры под покатой крышей особой формы.

Впоследствии его имя закрепилось за всеми аналогичными постройками. Сегодня мансарды пользуются большой популярностью, так как позволяют рационально и экономно использовать жилое пространство, обеспечивают удобство пользования и уют, вносят теплые нотки старины в обустройство дома.

Приглашаем узнать больше об этих и других достоинствах подобной архитектуры, познакомиться с возможными сложностями, классификацией, особенностями устройства, проектирования и монтажа мансардных крыш.

О достоинствах и недостатках

Как и любая другая конструкция, ломаная мансардная крыша не может одинаково хорошо подходить для любого здания, не решает всех проблем и должна проектироваться с учетом рациональности ее создания в каждой конкретной ситуации.

Поэтому важно уметь анализировать достоинства и недостатки ее обустройства, сопоставляя их с реальными условиями и комплексно оценивая результат.

К основным достоинствам мансардной крыши, обеспечивающим ее не проходящую популярность, относятся:

  • Существенное расширение жилой площади с минимальными финансовыми затратами;
  • Экономия площади участка за счет вертикального расположения помещений;
  • Создание дополнительно утепления для нижних этажей, общее повышение КПД отопительной системы;
  • Обустройство хорошо освещенных и довольно теплых помещений, чему способствует прямой контакт с внешней средой и особые мансардные окна;
  • Своеобразный оригинальный облик, который придают комнатам скошенные потолки;
  • Простота и удобство создания уникального дизайна.

Однако нельзя игнорировать такие недостатки мансардной крыши, как:

  • Уменьшение высоты пристенка и в целом – менее рациональное использование площади пола верхнего этажа;
  • Особая технология теплоизоляции, шумоизоляции и герметизации крыши, более трудоемкая и затратная по сравнению с классическими методиками;
  • Сложность обустройства мансард в случае недостаточной прочности потолочных конструкций, например, при переоснащении старого здания.

Справедливости ради следует отметить, что все эти недостатки легко устранить. Достаточно наличия некоторых навыков в строительстве, должного энтузиазма и творческого подхода к решению поставленных задач.

Двухэтажная мансардная крыша снаружи

Виды мансардных крыш

Дом с мансардной крышей можно обустроить под крышей любой конструкции, имеющей должную высоту. Рассмотрим некоторые самые распространенные виды их конфигураций, чтобы определить наиболее удачные для этой цели.

  1. Односкатная крыша – самый простой и дешевый вариант, предполагающий расположение всей кровли в одной наклонной плоскости. Оставляет меньше всего свободного пространства, создает дополнительные сложности в организации внутреннего убранства помещений.
  2. Двухскатная мансардная крыша – состоит из двух частей, которые могут располагаться симметрично или иметь разную длину и угол наклона. Одна из самых популярных разновидностей, обеспечивающая неплохую рациональность использования площади пола, простоту проектирования и монтажа.
  3. Вальмовая (четырехскатная) – за счет наличия дополнительных скосов на торцевых поверхностях позволяет еще больше расширить мансарду, придает внешнему облику здания цельный и завершенный вид.
  4. Ломаная кровля – оригинальный способ монтажа, при котором части одного ската располагаются под разным углом. Обеспечивает максимальный внутренний объем, уменьшает неравномерность высоты потолка в мансарде, становится отличным дизайнерским решением, которое можно воплотить как в стиле старинных особняков, так и в стиле модернистских конструкций.
  5. Купол, конус, пирамида и т. п. – сложные и необычные конфигурации, применение которых иногда оправдано для соответствия определенной архитектуре здания, но малорационально с точки зрения удобства использования, трудоемкости и финансовых затрат.

ВАЖНО!

Выбирая конкретный тип мансардной крыши, стоит руководствоваться особенностями конструкции дома, предполагаемым назначением мансардных помещений, наличием строительного опыта или возможности привлечения профессионалов, а также, разумеется, бюджетом проекта.

Подробнее о видах крыш вы можете прочитать здесь.

Мансардные крыши частных домов: фото ниже.

Виды мансардных крыш

Ломаная мансардная крыша фото

Ломаная крыша фото с балконом

Проект красивой мансардной крыши

Устройство мансардной крови

Крыша мансарды, вне зависимости от разновидности и назначения последней, включает такие основные модули:

  1. Каркас, или стропильная система – является основой для остальных элементов и должен обеспечивать необходимую жесткость и надежность.
  2. Перекрытия плоскостей – включают основные балки перекрытия, формирующие пол мансарды, и обрешетку – дощатую или фанерную конструкцию, которая служит основой для расположения кровли. Последняя может выполняться из любых удобных материалов, подходящий по основным параметрам выбранной разновидности и техническим характеристикам крыши.
  3. Дополнительные элементы – детали крепежа, изоляционные покрытия и прочие элементы, не входящие в основной технологический ряд, но необходимые для нормального функционирования системы.

Более подробно о устройстве крыши вы можете узнать здесь.

Устройство мансардной крыши

Элементы стропильной системы

Стропильная система является «скелетом» мансардной крыши, от качества изготовления которого во многом зависит надежность и долговечность всей конструкции.

К деталям системы относятся:

  1. Стропила – доски, из которых формируется несущая основа конструкции.
  2. Прогоны – горизонтальные опоры стропил, совместно со стойками разгружающие их от основных нагрузок.
  3. Стойки – вертикальные опоры стропильной системы.
  4. Мауэрлат – опорный брус, воспринимающий общие напряжения каркаса и передающий их несущим стенам здания.

ОСТОРОЖНО!

К каждому из этих элементов предъявляются особые требования, предполагающие наличие запаса прочности, точную подгонку и надежный фиксаж.

Стропильная система

Расчет мансардной крыши

Расчет мансардной крыши представляет собой сложный комплексный процесс, который необходим для проектировки нужного профиля с определением расхода пиломатериалов и кровельных материалов, дополнительных элементов.

Для проведения этого расчета удобнее всего будет воспользоваться специализированным онлайн-калькулятором – Вам потребуется ввести минимум исходных данных, среди которых:

  • Ширина дома;
  • Длина проектируемой крыши;
  • Геометрические размеры свеса;
  • Технические параметры пиломатериалов;
  • Данные о кровельном материале.

Если у Вас нет возможности использовать программу или крыша имеет специфическую форму, учет которой в онлайн-калькуляторе невозможен, придется вспоминать уроки геометрии и выполнять расчеты вручную.

Для этого необходимо представить крышу в виде геометрической фигуры (лучше изобразить ее на бумаге), после чего поочередно определить площади сторон по стандартным формулам:

  • Для квадрата: S = a * a, где S – площадь, a – сторона квадрата;
  • Для прямоугольника: S = a * b, где S – площадь, a, b – стороны прямоугольника;
  • Для треугольника: S = 0,5 a * h, где S – площадь, a – любая сторона треугольника, h – высота, проведенная к этой стороне из противоположного угла;
  • Для трапеции: S = 0,5 (a + b) * h, где S – площадь, a,b – параллельные стороны трапеции, h – высота.

Более сложные формы встречаются редко и имеют специфические формулы расчета.

ВНИМАНИЕ!

Ручной расчет расхода пиломатериалов стропильной системы сводится к определению ширины пролетов и высоты каждого из них, после чего количество балок умножается на их высоты и корректирующий коэффициент, равный 1,1-1,4.

Для расчета кровельных и изоляционных материалов достаточно полученные значения площадей умножить на те же корректирующие коэффициенты.

Расчет

Проектирование мансардной конструкции

Этап проектирования – наиболее ответственная часть создания мансардной крыши, во время которой учитываются все особенности места установки, проводятся описанные выше расчеты, создаются проектные эскизы и чертежи.

Особое внимание уделяется определению степени влияния стохастических данных – погодно-климатических условий, возможных нагрузок и напряжений в конструкции. Это необходимо для определения углов уклона, корректировки формы, создания требуемого запаса прочности.

Разработка проекта мансардной крыши представляет собой довольно сложное занятие, требующее внимательности и аккуратности, а также некоторых инженерных навыков. Упростить задачу могут, опять-таки, специализированные программы и калькуляторы.

Подробнее о проектировании и постройке мансардной крыши вы можете прочитать здесь.

Проектирование

Внутренняя отделка

Едва ли найдется вид строительных работ, в котором может более глубоко проявиться креативность создателя, чем в разработке внутренней отделки мансарды.

Особый профиль стен и потолка уже сам по себе придает своеобразную атмосферу помещениям. Поэтому дополнить их мебелью, предметами быта и интерьера не составит особого труда.

Издревле мансарды ассоциировались с творчеством и фантазией, поэтому их не помешает дополнить такими атмосферными вещами, как ковры, картины, статуэтки.

В последнее время в моду входит оформление мансардных комнат в стиле лофт.

Для мансард следует выбирать не слишком крупную мебель, ориентированную, по возможности, не вертикально, а горизонтально.

Формированию комфорта в комнатах будут способствовать правильно подобранные окна, которые можно расположить не только в стенах помещений, но и в скосах крыши.

Дизайн проекта спальни

Проект гостиной — картинка

Монтаж ломаной кровли

Процесс монтажа мансардной крыши мало чем отличается от создания классических конструкций. Начинается он с подготовки пиломатериалов стропильной системы, включающей их обрезку до нужной длины, придание требуемой формы, обработку, нанесение защитных покрытий.

После этого собирается каркас крыши, проверяется точность подгонки и качество монтажа его элементов. Затем приступают к подготовке материалов перекрытий и установке последних.

На перекрытиях располагают изоляционные слои, стыки надежно герметизируют. После монтажа кровельных материалов приступают к обустройству внутреннего пространства.

Ломаная крыша – превосходное решение вопроса расширения жилплощади и утепления нижних этажей. Кроме того, она позволяет быстро и относительно дешево создать в доме уютный, теплый уголок, в котором всегда приятно отдыхать и работать.

Монтаж крыши

Как построить крышу мансардного типа: пошаговое руководство

Попытки использовать чердачные помещения как жилые предпринимались нашими соотечественниками давно. Но в те времена не было эффективных и простых в монтаже утеплителей, не выпускались современные инновационные мембраны для поддержки оптимальных параметров относительной влажности в помещении и надежные утеплители, кровельные материалы не позволяли создавать крыши с требуемыми эксплуатационными параметрами. Как следствие, мансардные помещения использовались под жилые только в теплый период времени, зимой показатели микроклимата становились некомфортными. Сегодня ситуация изменилась к лучшему, крыши мансардного типа получили широкое распространение.

Крыши мансардного типа широко распространены

Застройщики получили возможность существенно увеличивать жилую площадь строения при относительно небольших капитальных вложениях. А большое разнообразие архитектурных проектов позволяет выбрать именно тот стиль, который в данное время считается актуальным и востребованным. При желании можно заказать эксклюзивный проект мансардной крыши, такой подход позволяет построить престижное здание.

Как построить крышу мансардного типа

Содержание статьи

Какие факторы влияют на стоимость мансардной крыши

Категорически не рекомендуется начинать строительство крыши мансардного типа без полного наличия всех строительных материалов и комплектующих. Некомплект становится причиной остановки работ, а это всегда оказывает негативное влияние не только на общие сроки строительства дома, но и на качество архитектурных элементов. Для покупки материалов нужны финансовые средства, их конкретное количество можно подсчитать лишь тогда, когда застройщик полностью определился с типом крыши и перечнем дополнительных элементов.

Что влияет на сметную стоимость мансардной крыши?

НаименованиеКраткое описание и эксплуатационные характеристики

Тип стропильной системы

Мансардная крыша может быть односкатной, двускатной ломанной или вальмовой различной сложности. Дороже всех обойдется вальмовая крыша, но это не значит, что она обеспечивает максимальные размеры чердачных помещений. С экономической точки зрения выгоднее строить обыкновенную или ломанную двускатную крышу, это не только проще, быстрее и дешевле, но и позволяет обустраивать мансардные помещения самой большой полезной площади и объема. Плоские стропильные системы для таких целей используются довольно редко. Что касается вальмовых конструкций, то их себе позволяют лишь обеспеченные застройщики.

Вид утеплителя

Для мансардных крыш в основном используют два типа утеплителей: минеральная (базальтовая) вата или пенопласты различных видов. Эковата, насыпные утеплители и прочие экзотические материалы применяются крайне редко. Минеральная вата немного увеличивает стоимость мансардной крыши, но она характеризуется низкой теплопроводностью, высокими параметрами экологичности и противопожарной безопасности. Что касается пенопластовых утеплителей, то это бюджетный вариант с вполне приемлемыми эксплуатационными характеристиками.

Наличие специальных мансардных окон и дверей

Современная промышленность выпускает широкий ассортимент окон и дверей непосредственно для мансардных крыш. Эти элементы значительно повышают комфортность проживания в помещениях, улучшают внешний вид строения в целом, дают возможность делать зональную разбивку чердачных помещений. Установка мансардных окон и дверей может увеличить смету крыши примерно на 10%.

Вид кровельных материалов

Лучше всего на мансардной крыше смотрится кровля из штучной натуральной черепицы. Но этот материал считается одним из самых дорогих среди всех существующих, используется только на престижных зданиях. Применять более дешевые покрытия из оцинкованных металлических листов не рекомендуется из-за их большой шумности – для жилых помещений этот фактор имеет большое значение. Профессиональные строители рекомендуют для мансардных крыш использовать битумную черепицу, по совокупности всех технических и эксплуатационных характеристик это оптимальный выбор для большинства застройщиков.

Климатический регион расположения дома

Чем холоднее климат, тем больше внимания следует обращать утеплению мансардной крыши. Ошибки в выборе типа и толщины утеплителя становится причиной появления очень больших проблем. И дело не только в том, что в помещениях трудно поддерживать комфортные температуры. Главная проблема – в слишком тонком утеплителе постоянно присутствует конденсат, а повышенная влажность крайне негативно влияет на все деревянные конструкции стропильной системы. Не помогают даже самые современные пропитки. Крыша быстро теряет свои первоначальные несущие способности и требует капитального ремонта, такие работы могут стоить дороже нового строительства.

Значительное влияние на стоимость мансардной крыши оказывает квалификация исполнителей. Как ни странно будет узнать, зависимость обратная ожидаемой – чем выше профессионализм кровельщиков, тем дешевле обойдется строительство, несмотря на то, что придется заплатить увеличенную заработную плату. Это объясняется несколькими факторами.

  1. Достигается экономия строительных материалов. У опытных кровельщиков количество непродуктивных отходов минимальное, это благоприятно сказывается на смете крыши.

    Опытные строители не допускают ошибок, ведущих к перерасходу стройматериалов

  2. Увеличивается качество работ. Чем выше качество – тем больше срок эксплуатации, меньше риски появления протечек и прочих неприятных ситуаций во время проживания в доме. Устранение проблем требует не только времени, но и значительных денежных средств. Вывод – вложенные увеличенные финансы во время строительства многократно окупаются во время эксплуатации здания.

    Качество выполняемых работ всегда максимально важно

  3. Уменьшаются сроки. Сложность работ по строительству крыши мансардного типа состоит не только в самой технологии, но и в зависимости от климатических условий. Выбирается период устойчивой хорошей погоды, но дать точный прогноз никто не может. Чем дольше строится крыша, тем больше риски, что погода ухудшится. Намокание конструкций строящегося дома никогда не обходится без негативных последствий, для их ликвидации требуются значительные суммы.

    Чем больше опыта у строителей, тем быстрее завершится строительство

Цены на доски строительные

Доски строительные

Виды крыш мансардного типа

Дать полную классификацию невозможно, в каждом проекте допускаются индивидуальные изменения, конкретные решения принимает застройщик. Рассмотрим лишь главные виды крыш мансардного типа по общепринятой классификации.

Односкатные

Самые простые конструкции, встречаются нечасто. Мансардные помещения с ограниченными размерами из-за низкой высоты, противоположные стены располагаются на различных уровнях. Такие мансардные крыши рекомендуется ставить на небольших дачах, банях, гаражах и иных хозяйственных пристройках.

Односкатная мансардная крыша

Двускатные

Наиболее распространенные, имеют огромное количество вариантов, могут быть симметричными (конек посредине здания) или асимметричными. Фронтоны на линии фасадных стен или смещены внутрь чердака для обустройства балкона мансарды. Угол наклона скатов должен обеспечивать удобную для проживающих высоту помещений. Двускатные крыши могут быть простыми и ломанными.

Двускатная кровля мансардная

Ломаные имеют более сложную конструкцию, но дают возможность значительно увеличивать полезный объем чердачных помещений. Именно это тип в настоящее время имеет самую широкую популярность среди застройщиков. Ломанные крыши для мансарды используются не только при строительстве коттеджей, но и относительно небольших построек.

Ломаная крыша мансардная

Вальмовые (четырехскатные)

Самые сложные по конструкции крыши, устанавливаются на домах с большой площадью. Отличаются увеличенными параметрами устойчивости к ветровым и снеговым нагрузкам, могут быть простыми четырехскатными и сложными многощипцовыми. Такие типы крыш применяются только на престижных зданиях, к строительству привлекаются самые квалифицированные кровельщики.

Вальмовая крыша с мансардой

Четырехскатная крыша с мансардой

Мансардные крыши с балконами

Рекомендует ставить на больших домах, несколько ограничивают внутренние чердачные помещения. Балконы могут быть открытыми и закрытыми, размеры и материал изготовления площадок зависит от материала изготовления фасадных стен.

Балкон в крыше мансарды

Каркасный дом с балконами

Фото мансардной крыши с балконом

Если вы учли вышеизложенные факторы, закупили материалы и доборные комплектующие, решили вопросы со строителями, то можно начинать возведения мансардной крыши.

Крыша мансардного типа должна быть прочной, а ее стропильная система выдерживать большие нагрузки. Предлагаем ознакомиться с подробной информацией о проектировании мансардных крыш на нашем сайте. В этой статье  можно изучить чертежи и пошаговое руководство по монтажу стропил.

Цены на брус

Брус

Пошаговая инструкция строительства мансардной крыши

Для примера мы рассмотрим самый простой вариант мансардной крыши – двускатный без специальных окон и выходов на балкон. Стропильная система уже установлена, она ничем не отличается от обыкновенной.

Есть два варианта обустройства жилых помещений на чердаке, каждый из них имеет свои сильные и слабые стороны.

  1. Делать их похожими на комнаты с вертикальными стенами и горизонтальными потолками. Преимущества: комнаты внешне напоминают обыкновенные жилые, единственное отличие – меньше высота. Недостатки: невозможность устанавливать мансардные окна и двери, делать балконы. Еще один недостаток – уменьшается общий объем помещения.
  2. В этом варианте потолками служит стропильная система, допускается установка вертикальных перегородок только в нижних участках крыши. Такие конструкции позволяют использовать мансардные окна, устанавливать двери и т. д. Окна можно ставить не только сразу во время строительства крыши, но и уже после начала эксплуатации здания.

    Вариант обустройства мансарды

    Просторная мансарда с большими окнами

Первый этап строительства крыши мансардного типа – установка утеплительного пирога. Крайне ответственные работы, выполняйте их с точным соблюдением строительных норм и правил.

Утепление крыши мансардного типа

Шаг 1. Прибейте к стропилам рейки толщиной примерно 4–5 см.

Рейки толщиной примерно 4–5 см

На фото показано, как прибивать рейки

Дело в том, что во время строительства крыши для стропилин использовались доски шириной 150 мм, этого размера недостаточно для теплой крыши. Даже если толщина утеплителя будет 15 см, то нужно обеспечить зазор между ним и пароизоляцией для удаления излишней влаги.

Важно. Толщина утеплителя 150 мм считается минимальной для средней климатической зоны, в регионах с более холодным климатом этот параметр увеличивается до 200–250 мм. Не нужно экономить деньги на толщине утеплителя, это всегда имеет очень негативные последствия.

Шаг 2. Пропитайте все деревянные элементы стропильной системы антисептиком.

Антисептик и колер

Для обыкновенной крыши это делать необязательно, она может намокать только от естественных осадков, а от них имеется защита. Кроме того, на нежилом чердаке всегда есть эффективная естественная вентиляция. Совсем иная ситуация на крыше мансардного типа. Теплый слой закрыт с двух сторон, при попадании влаги ее испарение происходит очень медленно. Длительное пребывание деревянных конструкций в условиях повышенной влажности на порядок ускоряет процессы гниения, они требуют обязательной дополнительной защиты.

Не все виды пропитки заметны на дереве после высыхания, это усложняет процесс, нет возможности контролировать качество работ. Для облегчения работы рекомендуется добавлять в раствор колер, его можно приобрести любом строительном магазине.

Добавьте колер в антисептик и перемешайте

Обрабатывать пиломатериалы можно пневмопультом, валиком или кисточкой. Выбор инструментов зависит от количества материалов и предпочтений мастера.

Обработка пневмопультом. Быстро и удобно

Так выглядят обработанные стройматериалы

Нужно обработать антисептиком и стропильную систему

Процесс обработки деревянных стропил

Шаг 3. После того как высохнет пропитка, закрепите на стропилах пароизоляцию. Это очень ответственные работы, от их качества зависит эффективность теплоизоляции мансардной крыши и долговечность эксплуатации здания. Задача пароизоляции не допускать проникновения теплого и влажного воздуха из мансардных помещений в минеральную вату. Дело в том, что влажная минвата отлично проводит тепло, что резко увеличивает тепловые потери. Кроме того, длительный контакт влажной ваты с деревянными конструкциями увеличивает вероятность появления грибков и гнили, а эти процессы считаются главными врагами стропильной системы.

Пароизоляция

Пароизоляция крепится к стропильным ногам сверху вниз, за счет этого уменьшается количество попадаемого влажного воздуха сквозь нахлесты, он движется вверх и не заходит в щели. Для увеличения плотности стыки нужно проклеивать, современные пароизоляционные материалы имеют специальные полоски с нанесенным веществом увеличенной адгезии. Если вы используете дешевые материалы, то для приклеивания стыков можно пользоваться обыкновенным двусторонним скотчем.

Фиксация полотна степлером

Особое внимание обращайте на выходы дымоходов, мансардных окон и дверей, в этих местах очень трудно сделать герметичную изоляцию. Не спешите, некоторые операции проделывайте два раза.

Пароизоляцию крепят гладкой стороной наружу

Важно. Внимательно сморите, какой стороной надо прибивать пароизоляцию. На каждой упаковке производитель указывает рекомендованное положение. Если его не соблюдать, то защита не работает.

Шаг 4. Прибейте рейки, к ним фиксируются материалы внутренней отделки мансардных помещений. Еще одна функция реек – удерживать утеплительный материал. В нашем случае это минеральная вата, а она имеет довольно большую массу и требует надежной опоры.

Прибиты верхние рейки

Процесс фиксации реек по скатам мансарды

Еще одно фото процесса

Шаг 5. Установите на место капельники, к ним будет приклеиваться гидроизоляция. Если нет заводских, то их можно сделать самостоятельно из оцинкованного листового металла.

Капельник из оцинкованного листового металла

Изготовление капельника путем сгибания листа металла ударами молотка

Не проблема, что элементы имеют непривлекательный вид, в дальнейшем они полностью закрываются водосточным желобом и с земли незаметны. Капельники прибиваются к крайним рейкам обрешетки, нижняя кромка должна опускаться в желоб, к верхней горизонтальной будет приклеен край гидроизоляционной пленки.

Прибитый к краю капельник

Теперь приступайте к укладке теплоизоляции.

Цены на материал для пароизоляции

Материал для пароизоляции

Укладка минеральной ваты

Если минвата долго лежала в упаковке, то рекомендуется ее освободить, пусть она несколько часов полежит в свободном состоянии и примет свои первоначальные формы.

Практический совет. В реализации есть утеплители толщиной от 5 см и до 20 см. Если на вашей крыше толщина ваты 15 см, то рекомендуется покупать материал толщиной 5 см и укладывать его в три слоя. Во время укладки места стыков нижних слоев перекрываются верхними, за счет такой технологи уменьшаются общие тепловые потери.

Какую минвату выбрать для утепления кровли

Шаг 1. Уложите первый слой ваты, длина полос заводская, толщина пять сантиметров. Внимательно следите, чтобы нигде не было щелей, если есть проблемные места, то их нужно герметизировать отрезками.

Шаг 2. Уложите второй слой минваты. Для того чтобы сместить стыки, разрежьте первую полосу пополам и начинайте работать с половинки. В дальнейшем пользуйтесь целыми полосами.

Укладка минваты

Шаг 3. Третий слой начинается с целой полосы, за счет этого стык опять сместится на половину длины.

Чтобы облегчить передвижение по скатной кровле во время укладки утеплителя, рекомендуется на стропилинах в различных местах набить бруски размером примерно 50×50 мм. После завершения работ они удаляются.

Шаг 4. Начинайте укладывать гидроизоляцию, первая полоса фиксируется снизу, ее нужно располагать с таким расчетом, чтобы край крепился к капельнику. Материал фиксируется степлером к стропилинам. Сильно его не натягивайте, оставляйте провисание между стропилинами примерно 2–3 см. По нему будет стекать конденсат, рейки контробрешетки останутся сухими.

Гидроизоляция

Материал фиксируется степлером к стропилинам

Нахлесты рекомендуется приклеивать, можно пользоваться скотчем или любыми клеящими составами.

Шаг 5. После того как гидроизоляция сделана, прибейте ее рейками толщиной не менее 5 см – минимальный зазор для обеспечения вентиляции подкровельного пространства. Это важный параметр, нужно обязательно его выполнять.

Гидроизоляция закрепляется рейками

Шаг 6. Установите контробрешетку. Расстояние между досками выбирается в зависимости от параметров металлической черепицы, в большинстве случаев оно равняется 35 см. Конденсат свободно стекает по гидроизоляции в желоб, элементы контробрешетки остаются сухими, теплый воздух из минеральной ваты не выдувается.

Монтаж контробрешетки

Стрелкой на фото показан шаблон — обычный брусок, который используют для удобства крепления горизонтальных реек. Шаблон для контроля расстояния между рейками имеет вид обыкновенного куска доски необходимой длины, вставляйте шаблон между рейками перед их прикручиванием

Контробрешетка. Зазор между рейками и гадроизоляцией

Если все сделано правильно, то теплоизоляция эффективно справляется со своими задачами, мансардная крыша позволяет поддерживать комфортный микроклимат в помещениях с небольшими потерями тепловой энергии. Это очень важно в настоящее время при постоянно растущих ценах на энергоносители. Контробрешетка готова, нужно начинать монтировать кровлю.

Не забывайте у конька оставить карман для вентиляции. Горизонтальные полосы не прибывайте до самого конца, оставьте примерно 20 см. Он потом накрывается продольным куском со щелями не менее пяти сантиметров по всей длине ската. Кусок прибивается на контробрешетку, за счет этого образуется щель для вывода влажного воздуха из утеплителя.

Крепление полотна на коньке

Карман для продыха

Цены на минвату

Минвата

Установка кровли на мансардную крышу

Перед началом монтажа нужно прикрепить некоторые элементы водосливной системы. Конкретный перечень зависит от особенности и производителя, в большинстве случаев следует фиксировать кронштейны для крепления желоба и карнизные планки.

Кронштейны для крепления желоба

Не забывайте выдерживать минимальный уклон желоба, он должен быть примерно сантиметр на погонный метр.

Между капельником и контробрешеткой нужно установить сетку, она предохраняет подкровельное пространство от проникновения птиц и больших насекомых.

На фото показано, где крепить сетку

Карнизная планка

Крепление карнизной планки

Монтаж металлочерепицы можно начинать с любой стороны ската, но лучше с подветренной. Края выравниваются по карнизной линии со свесом ≈ 5 см. Для выравнивания надо наживить первый лист на один саморез, к нему замком прищелкнуть второй и поворачивать их вместе для конечного выравнивания. Некоторые кровельщики рекомендуют для гарантии и проверки поставить и третий лист, а только потом фиксировать кровлю. Каждый мастер выбирает технологию по своему усмотрению с учетом личного опыта.

Монтаж кровельного материала

Практический совет. Правильно вкручивайте саморезы. Контролируете прямой угол, не пережимайте резиновую прокладку и не оставляйте ее свободной. Метизы вкручиваются в шахматном порядке, на квадратный метр не менее семи штук.

Сколько нужно саморезов для крепления металлочерепицы

После окончания монтажа всех листов отделывается конек, для этого существуют специальные металлические доборные элементы. На завершающем этапе крепятся ветровые (торцевые) планки. Крыша готова, можно заканчивать установку водосливной системы, проверить функциональность и сдавать работу.

Крыша готова

Видео – Строительство двускатной крыши мансардного типа

Как сделать крышу четырехскатную — самая подробная инструкция!

Четырехскатная (вальмовая) крыша считается одной из самых сложных конструкций. Как и любая, имеет свои преимущества и недостатки. Для принятия взвешенного решения нужно ознакомиться с реальными эксплуатационными характеристиками четырехскатной крыши.

Как сделать крышу четырехскатную

Содержание статьи

Преимущества

  1. Отсутствие вертикальных фронтонов значительно понижает аэродинамическое сопротивление крыши. Такие здания рекомендуется строить в регионах с большими значениями ветровых нагрузок. Вальмовая крыша имеет одинаковые показатели парусности со всех сторон, во время строительства зданий нет необходимости учитывать розу ветров в данном регионе.

    Стропильная система четырехскатной крыши

    Устройство и конструкция четырехскатной крыши

  2. Небольшой угол наклона скатов дает возможность существенно увеличивать величину свеса стропильных ног. Четырехскатная крыша одновременно может служить навесом для веранды, повышает защищенность фасадных стен от негативного воздействия осадков.
  3. Линейные параметры крыши позволяют органично сочетать новые строения с существующим стилем старых одноэтажных построек. Это очень важно в городах, где местные власти пытаются сохранить первоначальный исторический вид застроек.

Четырехскатная крыша двухэтажного загородного дома. Большие свесы хорошо защищают стены от дождя и снега

Недостатки

  1. Техническая сложность. Такие крыши могут рассчитывать и строить только высокопрофессиональные специалисты. Без большого практического опыта строительных работ правильно построить вальмовую крышу невозможно.

    Наклонные мансардные окна следует не забывать закрывать во время сильного дождя, иначе на полу будет лужа

  2. Большие потери кровельных материалов. Вальмовая крыша имеет четыре примыкания скатов, в каждом необходимо подрезать кровельные покрытия. Это приводит к увеличению непродуктивных потерь дорогостоящих материалов и, как следствие, к возрастанию сметной стоимости сооружения.
  3. Небольшое чердачное пространство. Малые параметры по высоте и ширине, необходимость монтажа дополнительных опор и раскосов стропильной системы значительно уменьшает размеры чердачного пространства. Вальмовые крыши не используются во время строительства мансардных помещений. А это в настоящее время очень востребованные проекты домов, позволяют при минимальных финансовых потерях существенно увеличивать площадь жилых помещений.

Окно, встроенное в скат крыши, может быть и вертикальным. Такое окно называют «летучая мышь». Встроенное в кровлю из натурального шифера или металлочерепицы, смотрится очень эффектно

Еще один вариант встройки в крышу полноценных окон

Как видим, преимущества четырехскатной крыши сомнительны, а недостатки весомые.

Практический совет. Профессиональные строители рекомендуют выбирать четырехскатные крыши только в исключительных случаях, когда другие варианты по различным причинам неприемлемы.

Виды четырехскатных крыш

В каждой стране есть свои строительные традиции и предпочтения стилей. Какие виды вальмовых крыш используются архитекторами?

Таблица. Виды четырехскатных крыш.

Вид вальмовой крыши Краткое описание

Классическая

Самая простая крыша, имеет два вальмовых ската правильной треугольной формы и два наклонных в форме трапеций. Чем ниже угол наклона скатов, тем больше можно делать свес для защиты фасада и придомовой территории.

Шатровая

Все скаты сходятся в одной точке, конек крыши отсутствует. Используется в качестве покрытия зданий правильной квадратной формы.

Датская вальмовая крыша

Удачная попытка усовершенствовать классические вальмовые крыши. Вальмовые скаты немного опущены, что позволяет устанавливать небольшие окна. Имеет существенный недостаток – за счет установки окон еще более усложняется и так непростой монтаж стропильной системы. Есть более сложные варианты такой крыши – над окном делается еще один небольшой вальмовый скат.

Полувальмовая

Имеет невысокие фронтоны и над ними небольшие вальмы. Особенность такой конструкции – все стропильные ноги упираются на параллельные несущие стены. За счет этого немного упрощается конструкция и увеличивается чердачное пространство.

В датскую крышу можно встроить полноценные вертикальные окна

Еще одна разновидность сложной датской вальмовой крыши с двумя скатами в коротком торце

Ломаная форма крыши позволяет рациональней использовать пространство мансарды, но обходится дороже

Ломаная четырехскатная крыша — отличительная черта традиционной архитектуры Китая, Японии и Кореи. Только излом они делают не в ту сторону, в которую привыкли мы

Эта крыша вальмовая, но скатов намного больше, чем четыре. Но принцип, по которому собирается стропильная система — такой же, как у простой четырехскатной

Универсальных рекомендаций по выбору типа четырехскатной крыши нет, каждый застройщик должен принимать решение самостоятельно или после консультаций с архитекторами. Но всегда следует помнить, что есть иные, более дешевые и удачные варианты стропильных систем.

Пошаговая инструкция по строительству четырехскатной крыши

Для примера рассмотрим вариант самой простой из перечисленных типов вальмовых крыш – классический. Но даже такая простая конструкция вальмовой крыши намного сложнее, чем любая двухскатная.

Стандартная конструкция четырехскатной крыши с опорой в зоне конька

Варианты стропильной системы шатровой крыши. На схеме слева угловое стропило (накос) опирается на шпренгель, аналогичное решение можно использовать для всех типов вальмовых крыш

Важно. Приступать к строительству вальмовой крыши можно только после того, как профессионалы сделали все расчеты. Оптимальный вариант – заказать проект дома в соответствующих организациях. Это обойдется значительно дешевле, чем восстановление конструкции после ее разрушения.

Калькулятор расчета площади вальмовой или шатровой крыши

Перейти к расчётам

Строительство четырехскатной крыши состоит из нескольких этапов, нужно подробно рассмотреть каждый из них.

Балки перекрытия и мауэрлат

Цены на различные виды бруса

Брус

Перед началом сооружения стропильной системы проверьте геометрию коробки дома, все стены должны быть параллельными. Согласно требованиям строительных норм допускаются отклонения по углам здания не более двух сантиметров. Если этот параметр превышен, то корректировку придется делать за счет изменения длины различных элементов стропильной системы.

Вначале нужно проверить геометрию коробки дома

Довольно часто план фундамента не предусматривает несущей стены по центру дома, архитекторы планируют две несущие перегородки на равном удалении от фасадных стен. Такая планировка здания вносит коррективы в план стропильной системы, нужно предусматривать специальную вертикальную конструкцию («табуретку») для восприятия вертикальных нагрузок на стропильные ноги, в том числе и самые длинные угловые. Один конец стропилины будет опираться на мауэрлат, середина около конька на прогон, а второй конец в коньке. Разумеется, что эти дополнительные нагрузки должны учитываться во время проектирования, а элементы стропильной системы выдерживать все усилия с коэффициентом запаса прочности. Для жилых зданий он не менее 1,4, то есть стропильная система должна выдерживать фактические усилия, на 40% превышающие максимальные расчетные.

Шаг 1. Установите балки потолочного перекрытия. Они ложатся на брус, устанавливаемый на стену в специальную нишу немного ниже армированного пояса для мауэрлата. Между брусом и стеной обязательно надо положить гидроизоляционный слой, лучше и дешевле пользоваться обыкновенным рубероидом.

Рубероид крепится строительным степлером

Укладка бруса

Если такая ниша в проекте не предусмотрена, то балки перекрытия устанавливаются непосредственно на мауэрлат. Но этот способ уменьшает и так небольшую высоту чердачного помещения. Лучше самостоятельно залить армирующий пояс и предусмотреть нишу.

Брус ничем к стене не фиксируется, на него действуют только вертикальные нагрузки. Рубероид на полосы можно резать болгаркой, так намного удобнее и быстрее, рекомендуется использовать два слоя гидроизоляции. Полосы гидроизоляции фиксируются к брусу степлером.

Уложены балки потолочного перекрытия

Важно. На те стены, где планируется установка вертикальных ног «табуретки», нужно класть широкие доски. За счет этого равномерно распределяется дополнительная нагрузка стропильной системы на всю поверхность кладки. Армопояс надо заливать на одном уровне с перемычками.

Расстояние между балками потолочного перекрытия должно учитывать размеры утеплителя. Как правило, это ширина материала минус 1–2 сантиметра, для балок перекрытия применяется доска 50×150 мм. Сразу заготовьте перемычки для балок и используйте их как шаблон для регулирования всех расстояний. Перемычки прибиваются гвоздями и делают конструкцию перекрытия жесткой. Длина гвоздей не менее 120 мм, вбивать их нужно немного наискосок. Если этого не делать, то возникает большая вероятность растрескивания пиломатериала. Если доски для балок перекрытия имеют значительный разброс по ширине, то работы немного усложнятся, придется больше времени терять на замер перемычек и пилить их по отдельности.

Перемычки прибиваются гвоздями

Используются гвозди 120 мм

Шаг 2. Установите мауэрлат. Максимально выровняйте поверхность армирующего пояса, перепад по высоте не должен превышать пяти миллиметров на погонном метре. В какой очередности монтировать конструкцию?

  1. По углам фасадных стен просверлите отверстия, они должны располагаться точно по центру. Глубина отверстий не менее высоты двух рядов кладки, таким образом делается перевязка и увеличивается устойчивость металлических закладных (анкеров). Расстояние между отверстиями по длине и ширине дома должно быть идеально одинаковым, проверьте углы. Делать это следует путем измерения диагоналей, как и при разбивке фундамента на местности.
  2. Натяните нитки и по ним высверливайте отверстия по длине стены с шагом примерно 1,5–2,0 м.

    Установленные анкеры

  3. Установите в отверстия анкера. Их можно делать из строительной арматуры периодического профиля, катанки или шестигранника соответствующих диаметров, но в верхней части обязательно должна быть резьба. Для мауэрлата достаточно анкеров диаметром 8 мм.
  4. Замерьте расстояние от каждой шпильки до края стены и запишите этот параметр на горизонтальной поверхности армирующего слоя. Это намного ускорит дальнейший процесс установки мауэрлата.

Расстояние записывается на поверхности армирующего слоя

Отрежьте по размерам брус под мауэрлат, подготовьте соединения в четверть.

Подготовка бруса

Цены на популярные модели дисковых пил

Дисковые пилы

Создаются соединения в четверть

Поднимайте по очереди заготовки на верх стены, положите рядом со шпильками и отметьте места высверливания отверстий. Делается это при помощи угольника. Приставьте его катет к одной стороне бруса, а второй подведите к шпильке и нарисуйте линию. Проделайте такую же операцию и с другой стороны шпильки, на поверхности бруса должно быть две параллельные линии. Теперь перенесите расстояние, записанное на армирующем поясе, на брус и сделайте метку центра отверстия.

Заготовки укладываются рядом со шпильками

Отмечаются места сверления отверстий

Высверлите отверстие и уложите мауэрлат на место. Не забывайте постоянно делать гидроизоляцию. С большим усилием затяните гайки и прижмите мауэрлат к армирующему поясу. По такому же алгоритму укладывайте оставшиеся элементы по периметру дома. Все готово – можно начинать строить стропильную систему.

Сверлятся отверстия

Гидроизоляция пристреливается степлером

Затягиваются гайки

Изготовление опорных горизонтальных прогонов

Профессионалы между собой такую конструкцию называют «табуретка». Это очень ответственный элемент стропильной системы, двух одинаковых вариантов на все случаи жизни не существует. Мастер должен принимать конкретное решение на месте с учетом особенностей дома и стропильной системы. Но как мы уже отмечали, идеальный вариант – сооружать четырехскатную стропильную систему по проекту. Он обязательно нужен для всех жилых строений, без проекта дом нельзя сдавать в эксплуатацию. Это значит, что к нему не подключат инженерные коммуникации, в нем не пропишут жильцов, его нельзя продавать или завещать по наследству. Юридически строение не существует, не имеет стоимости, непригодно для жилья. Так что обязательно заказывайте изготовление проектной документации.

Готовое перекрытие и мауэрлат

Все стороны «табуретки» должны располагаться на одинаковом удалении от мауэрлата, в противном случае возникнет проблема с креплением стропильных ног.

Схема сбора табуретки

Шаг 1. Положите доски плашмя на несущие стены внутри дома. Над досками натяните нить поверх мауэрлата и проверьте зазор между ней и поверхностью досок. Этот параметр нужно обязательно проверять. Дело в том, что мауэрлат может не быть идеально горизонтальным, доски на несущих стенах иметь различную толщину и т. д. А нам надо добиться максимально горизонтального положения прогонов, оно оказывает важное влияние на устойчивость стропильной системы. Длина вертикальных опор измеряется отдельно для каждого элемента и должна учитывать перепад по высоте.

Доски укладываются плашмя

Шаг 2. Временно закрепите опоры диагональными распорками, установите их в вертикальном положении. Можно пользоваться обыкновенным уровнем, но наиболее точный результат дает отвес. Кстати, профессиональные строители при изготовлении стропильной системы для измерений отдают предпочтение отвесу и гидравлическому уровню в виде заполненного водой шланга небольшого диаметра. Эти измерительные приборы имеют самую высокую точность и не зависят от правильности настройки или добросовестности производителя.

Установка опор

Процесс монтажа, чертеж

Шаг 3. Установите на вертикальные опоры балки прогонов, соедините все элементы в единую жесткую конструкцию.

Фото собранной конструкции

Практический совет. Бывают случаи, когда из-за слишком большого расстояния между внутренними перегородками дома нет возможности в нужном месте сделать упор. Тогда надо предусматривать на «табуретке» дополнительные боковые подкосы и к ним крепить прогон. Подкосы монтируются после выравнивания пространственного положения «табуретки» по всем осям. Имейте в виду, что от точности выставления мауэрлата и горизонтальных прогонов во многом зависит прочность и устойчивость стропильной системы четырехскатной крыши. Кроме того, имея все размеры можно сделать рабочий чертеж элементов стропильной системы (рядовых и накосных стропил, раскосов, нарожников, упоров), это намного облегчит и ускорит строительные работы. Не надо будет терять время на замер каждого элемента на чердаке, а потом опускаться на землю для его изготовления. На практике доказано, что время, потерянное на подготовку чертежа, непременно многократно окупается в период изготовления стропильных ног.

Изготовление и монтаж стропил

На чертеже есть угол наклона скатов и высота прогона, эти исходные данные позволяют легко рассчитать длину стропилин, расстояние между запилами и их глубину. Размеры надо перенести на доску.

Важно. Проверьте состояние досок для стропилин, они должны быть ровными, без изгибов, повреждений болезнями древесины и трещин. Нагрузка на эти элементы максимальная, рекомендуется для стропильной системы использовать пиломатериалы не ниже первого сорта.

Шаг 1. Вырежьте по размерам одну стропильную ногу, не поленитесь подняться на дом и проверить ее. Причем не только в одном месте, а по всему периметру строения. Обнаружились ошибки – поправьте их. Первая стропилина используется в качестве шаблона, по ней изготавливаются все оставшиеся. Количество зависит от размеров дома, угла наклона крыши, ветровой и снеговой нагрузок. С учетом этих усилий рассчитываются размеры досок, самостоятельно сделать это сложно.

Подготовка стропильной ноги

Первая стропилина используется в качестве шаблона

Размечать углы среза проще угольником Свенсона, это очень удобный, точный и полезный для столяров инструмент. Непонятно, почему в Америке с ним работали с 1925 года, а к нам он попал совсем недавно и считается современным измерительным инструментом. Кстати, и большинство ручных электроинструментов придумали иностранные инженеры, над чем десятилетиями в поте лица трудились отечественные – большая государственная тайна.

Угольник Свенсона метрический

Шаг 2. Поднимите на дом и установите на место четыре рядовые стропилины, проверьте их положение. Если все в норме, ставьте на место конек и прибивайте к нему стропила. Прибивать нужно вначале два крайних элемента, после проверки положения между ними натягивается нить и по ней фиксируются все оставшиеся. Это очень важный момент, стропильные ноги должны располагаться строго в одной плоскости.

Установлены четыре рядовые стропилины

К коньковому брусу стропила прибиваются тремя гвоздями: два с боков наискось, а один сверху. Этого вполне достаточно, нагрузки на разрыв незначительные.

Шаг 3. Сделайте чертеж угловых (накосных) стропилин, согласно полученным данным вырежьте элементы. В большинстве случаев для таких длинных стропил приходится наращивать доски. Выполнить это несложно, в Интернете есть подробная информация о различных способах наращивания. Выберите для себя самый подходящий, постарайтесь, чтобы место соединения было как можно ближе к подпоркам или раскосам. В любом случае, оно не имеет прочности целой доски, надо принимать меры предосторожности и уменьшать усилия на изгиб.

Подготовлены накосные стропила

Шаг 4. Поставьте шпренгель под накосными стропилами. Он состоит из следующих элементов:

  • опорная балка, упирается на мауэрлат;
  • боковые раскосы, прибиваются к стропилине и опорной балке;
  • вертикальный упор, усиливает стропилину.

Элементы шпренгеля

Шпренгель выполняет две задачи: снимает напряжение стропилины на изгиб и выдерживает боковые ветровые нагрузки на крышу дома. Такие элементы делаются для каждой наклонной стропилины. Желательно, чтобы место наращивания стропилины располагалось над шпренгелем.

Шпренгель имеет сразу несколько функций

Для выравнивания накосной стропилины натяните нитку и при помощи шпренгеля выровняйте ее положение. Чтобы вертикальная опора не соскальзывала, зафиксируйте ее положение упорным бруском, приколоченным к стропилине. Для дополнительного повышения устойчивости наклонных стропилин подоприте их подкосами, нижний конец должен упираться о вертикальную опору «табуретки». Поставьте подкос под углом 90° к стропилине, это предотвратит соскальзывание элемента.

Стропилина подперта подкосом

Если стропильная система висячая, то для фиксации ног нужно использовать металлические угольники, во всех остальных случаях достаточно обыкновенных гвоздей. Если доски для стропил очень короткие, то к ним нужно прибить кобылки.

Готовая стропильная система

Цены на различные виды крепежа для стропил

Крепеж для стропил

Шаг 5. Натяните нитку по краю карнизного свеса и разметьте все стропила. Срезы лучше размечать при помощи угольника или простого шаблона. Второй вариант быстрее и точнее. Подрежьте по разметке стропила, прибейте ветровую доску и первый брусок контробрешетки.

По краю карнизного свеса натянута нитка

Для разметки используется простой шаблон

Ветровая доска

На холодной крыше пленку можно не использовать. Она нужна лишь для минимизации протечек в случае нарушения герметичности основного покрытия и незначительного уменьшения конденсата, решение принимайте самостоятельно.

Шаг 6. Устанавливайте обрешетку под покрытие, шаг зависит от типа кровельного материала.

Практический совет. Для повышения несущих характеристик и устойчивости крыши можно дополнительно закрепить стропильные ноги стяжками, установленными над горизонтальными верхними прогонами.

Стропильные ноги дополнительно закреплены стяжками

Монтаж кровельных покрытий

После того как настелена пленка, сделайте контробрешетку под металлическую черепицу. Мягким кровлям контробрешетка и пленка не нужна. Для металлической черепицы шаг первых двух досок обрешетки 30 см, для всех остальных 35 см. На коньке доски следует размещать таким образом, чтобы к ним можно было зафиксировать металлический коньковый элемент.

Контробрешетка под металлочерепицу

Важно. Если использовалась пленка, то в коньке нужно оставить продухи для естественной вентиляции деревянных конструкций.

Крыша из металлочерепицы

Следите за тем, чтобы стропила были поставлены правильно и точно в одной плоскости, это исключит необходимость выравнивания обрешетки. Покрытие крыши выполняются по широко известным технологиям и с учетом рекомендаций производителей. Если на крыше будут установленные вентиляционные отверстия или дымоходы, то для герметизации лучше использовать специальные доборные элементы, они реализуются в комплекте с кровельными покрытиями. Отводной желоб фиксируется после подшивки, не забывайте делать уклон для отвода воды.

Видео — Скатная крыша. Теплофизика.

Видео – Четырёхскатная крыша на гвоздях и табуретке

Мансардная крыша своими руками: чертежи, рассчет, монтаж

Мансарда – это чердачное помещение под самой крышей дома. Если это помещение хорошо утеплено, имеет вентиляцию, и освещение, то его можно использовать как жилую комнату, а при достаточной площади – обустроить настоящую квартиру с санузлом, кухней, несколькими комнатами. Мансардная крыша придает дому благородный и респектабельный вид, к тому же это естественная «воздушная прослойка», которая позволяет существенно уменьшить теплопотери, удерживая в доме до 30% тепла.

Крыша мансардного типа: варианты

Основные виды конструкций мансардной крыши частного дома:

  1. Односкатная. Односкатная крыша – это наклонная плоскость, закрепленная на несущей стене.
  2. Двускатная. Двускатная – две плоскости, которые поддерживаются несущими стенами и друг другом.
  3. Четырехскатная (полувальмовая двускатная, полувальмовая четырехскатная). Вальмовые и полувальмовые – четырехскатные крыши, имеющие дополнительные плоскости в виде треугольников и трапеций.
  4. Мансардная классическая. Плоская мансардная крыша также возможна как вариант, но в таком случае придется уделить много внимания отводу дождевой воды, укреплять конструкцию из-за возможной снеговой нагрузки и т.д. Специалисты не рекомендуют устраивать такую крышу в жилых домах.
  5. Многощипцовые. Многощипцовые – самые сложные конструкции, имеющие много наклонных плоскостей, пересекающихся друг с другом.

Мансардная крыша своими руками

Выбор конструкции

Выбор вида конструкции зависит от нескольких факторов: жилое или нежилое планируется мансардное помещение, климатические особенности зоны постройки дома, предполагаемое естественное освещение чердака, подвод коммуникаций, форма коробки дома.

Если владельцев жилья устраивает простая форма, то подойдет двускатная мансардная крыша конструкция которой достаточно несложная и прочная. Минус конструкции: за счет формы остается мало полезного пространства.

Для устройства полноценного помещения для проживания лучше всего подойдет классическая форма: двускатная (как вариант полувальмовая) с дополнительными скатами. Такая крыша обеспечит максимальное пространство для внутренней отделки, мебели, установки окон, подвода коммуникаций и т.д.

При грамотном подходе мансардный этаж можно переоборудовать в уютную жилую комнату

С чего начать строительство крыши

Любая стройка начинается с проекта. Особенно если планируется мансардная крыша своими руками чертежи должны быть подготовлены заранее. Рассмотрим наиболее приемлемый вариант – классическую форму.

Существует несколько четких требований:

  • Высота мансардного помещения должна быть не менее 2.2 метра.
  • Высота стены до излома (дополнительного ската) более 1-1.2 метра.
  • Возможность установки окон или на скатах или на торцевых стенах.
  • Устройство качественного утепления, гидроизоляции крыши.
  • Монтаж стропильной системы с учетом ветровых и снеговых нагрузок на будущую конструкцию.
  • Расчет отопительной системы.

После составления проекта можно приступать к строительству каркаса – стропильной системы. Это фактически «скелет» будущей конструкции, и от нее зависит качество и продолжительность эксплуатации помещения.

Мансардный этаж без утепления

Стропильная система мансардной крыши: инструкция

Если высота мансарды позволяет, можно сделать не ломаный потолок, а ровный. Однако, как правило, этот вариант самый оптимальный. Можно устанавливать оконные блоки таким образом, что естественное освещение помещения будет максимальным.

Конструкция стропильной системы состоит из обязательных элементов:

  • Стропила.
  • Мауэрлат (несущие балки).
  • Стойки.
  • Обрешетка.
  • Металлический крепеж.
  • Коньковый брус.
  • Внешнее покрытие.
  • Утеплитель и паро/гидроизоляция.


Стропильная система примерно выглядит следующим образом как на фото:

Стропильная система мансардной крыши

Мауэрлат – это основание стропильной системы. По факту представляет собой брус, закрепленный по периметру на несущих стенах здания. Если дом построен из бревен, то мауэрлатом считается последний венец.

Совет! Чтобы мансардная крыша была максимально прочно закреплена на коробке дома, мауэрлат дополнительно усиливаются металлическими элементами.

Крепление мауэрлата

Итак, устройство мансардной крыши частного дома начинается с установки мауэрлата. При этом желательно проложить

Мансардная крыша | Статья о мансардной крыше от The Free Dictionary

Новое здание будет иметь аналогичные элементы прежнего дизайна, с мансардной крышей и окнами, а также с кирпичным фасадом. Смелым методом было бы использовать домкраты на первых двух этажах и стоять в деревянных желобах для доступа к мансардной крыше. . Но для повышения эффективности и обеспечения безопасности в проектах, подобных этому, мы использовали постановку из труб. Впечатляющий стиль архитектуры [представляет собой] сочетание готики и ренессанса с богатой мансардной крышей, увенчанной башней… Мансардная крыша маскирует чердак, создавая скульптурную обстановку для красочных кровельных материалов из черепицы и посуды. ТЕРМИНЫ АРХИТЕКТУРЫ * Эркер * Купол * Слуховое окно * Карниз * Фрамужный свет * Фундамент * Фронтоны * Пряничные украшения * Замковые камни * Мансардная крыша * Фронтон * Портик * Боковые фонари * СТИЛИ АРХИТЕКТУРЫ башни * Федеральный (1775-1820) * Греческое возрождение (1820-1860) * Готическое возрождение (1840-1870) * Итальянский (1840-1875) * Вторая империя (1850-1875) * Королева Анна (1876) -1900) Поскольку партнерство Фернесс и Хьюитт практиковало викторианскую версию присвоения, включив в свои проекты ряд стилей и периодов (фасад Академии сочетает в себе готические арочные окна, вдохновленные французской академией рельефы художников и архитекторов средневековья и эпохи Возрождения , и искусно украшенная кирпичная кладка Филадельфии — все увенчано мансардной крышей), вполне уместно, что Марти, с его современным стремлением к присвоению, позаимствовал у них.Он мог похвастаться мансардной крышей и внушительной башней, которая возвышалась на 180 футов над общественной площадью, ограниченной Вудворд-авеню на востоке, Мичиган-авеню на севере, Грисуолд-стрит на западе и Форт-стрит на юге. Мансардная крыша имеет два ската. пологая вершина и крутая сторона, а крыша перекрывает и опирается на все боковые стены (рис. Неоготическая архитектура здания видна для блоков из-за его двухэтажной медной мансардной крыши, украшенной терракотовыми горгульями и орлами ». Это прекрасный пример итальянского дизайна и строительства мельниц середины XIX века, кирпичное здание возвышается на 3-1 / 2 этажа под шиферной мансардной крышей », — говорится в пресс-релизе MHC.Интеллектуальные жители Нью-Йорка Vampire Weekend начали свой тур по Великобритании в прекрасном стиле, с безупречных версий Mansard Roof и Campus, но именно вдохновленный Саймоном и Гарфункелом сингл Cape Cod Kwassa Kwassa действительно выделяется над пальмами.

PPT — Roofs PowerPoint Presentation, скачать бесплатно

  • Крыша — это покрытие самой верхней части здания. Крыша защищает здание и его содержимое от погодных условий и вторжения животных.Конструкции, требующие крыш, варьируются от почтового ящика до собора или стадиона, дома — самые многочисленные. Крыши Архитектура четвертого класса

  • Gambrel Roof • Обычно симметричная двухсторонняя крыша с двумя скатами с каждой стороны • Верхний скат расположен под пологим углом • Нижний склон крутой. • Такая конструкция обеспечивает преимущества наклонной крыши при максимальном увеличении высоты над верхним уровнем здания.

  • Gambrel Roof

  • Gable Roof • крыша с уклоном вниз от центрального конька, оставляя фронтон на каждый конец.• Фронтон — это треугольник, образованный покатой крышей. Здание может быть с фронтоном или с фронтоном. Некоторые дома двускатные — у них есть фронтоны как спереди, так и сбоку. Подъезды и мансардные окна также могут быть остроконечными. • Показанный здесь дом имеет три фронтона, обращенные вперед, а также фронтоны, обращенные по бокам.

  • Здания с остроконечными крышами Дом семи фронтонов

  • Мансардная крыша Мансардная крыша представляет собой четырехгранную шатровую крышу в виде двускатной крыши, характеризующуюся двумя скатами с каждой стороны с нижним скатом, пробиты слуховыми окнами.Крутая крыша с окнами создает дополнительный этаж жилого пространства. Верхний скат крыши может быть не виден с улицы, если смотреть с непосредственной близости к зданию.

  • Шатровая крыша • Шатровая крыша — это тип крыши, у которой все стороны наклонены вниз к стенам, обычно с пологим уклоном. • Квадратная вальмовая крыша имеет форму пирамиды. • Вальмовые крыши часто имеют слуховые окна. Шатровый дом с двускатным крытым гаражом.

  • Крыша соляного ящика • Соляной ящик — это здание с длинной скатной крышей, спускающейся к задней части.Соляной ящик имеет один ярус сзади и два яруса спереди. • Асимметрия неравных сторон и длинная низкая линия крыши сзади — самые отличительные черты солеварни. • Он получил свое название от сходства с деревянной коробкой с крышкой, в которой когда-то хранилась соль.

  • Плоская крыша • Плоская крыша — это тип покрытия здания. В отличие от более наклонной формы крыши, плоская крыша бывает горизонтальной или почти горизонтальной. • Наклон крыши правильно известен как ее уклон: почти плоские крыши известны как крыши с низким скатом.

  • Деревянная шатровая крыша

  • Асфальтовая черепица Крыша

  • TileRoof

  • Шиферная крыша

    000

    Шиферная крыша

    Мансардная крыша или мансардная крыша (также называемая французской крышей или бордюрной крышей ) — четырехсторонняя шатровая крыша в виде двускатной крыши, характеризующаяся двумя скатами с каждой стороны с нижним скатом, пробитым мансардные окна, под более крутым углом, чем верхние. [1] [2] [3] Крутая крыша с окнами создает дополнительный этаж жилого пространства [4] (чердак) и уменьшает общую высоту крыши на определенное количество жилые этажи. Верхний скат крыши может быть не виден с улицы, если смотреть с непосредственной близости к зданию.

    Самый ранний известный пример мансардной крыши принадлежит Пьеру Леско в части Лувра, построенной около 1550 года. Этот дизайн крыши популяризировал в начале 17 века Франсуа Мансар (1598–1666), опытный архитектор французского барокко. период. [5] Это стало особенно модным во времена Второй Французской империи (1852–1870) Наполеона III. [6] Мансарда в Европе (Франция, Германия и другие страны) также означает чердак или чердак, а не только форму крыши [7] и часто используется в Европе для обозначения двускатной крыши.

    Идентификация []

    Две отличительные черты мансардной крыши — крутые стороны и двоякий скат — иногда приводят к тому, что ее путают с кровлями других типов.Поскольку верхний уклон мансардной крыши редко виден с земли, обычную одноплоскостную крышу с крутыми сторонами можно ошибочно принять за мансардную крышу. Крыша в виде гамбрел, обычно встречающаяся в амбарах в Северной Америке, является близким родственником мансарды. И мансардные, и двускатные крыши подпадают под общую классификацию «бордюрных крыш» (скатная крыша, которая отклоняется от конька в двух последовательных плоскостях). [8] Однако мансарда — это бордюрная вальмовая крыша со скатами со всех сторон здания, а гамбрель — бордюрная двускатная крыша со скатами только с двух сторон.(Бордюр представляет собой горизонтальную тяжелую древесину непосредственно под пересечением двух поверхностей крыши.) Французская крыша часто используется как синоним мансарды, но также определяется как американская разновидность [9] крыши. мансарда, где нижние поля почти вертикальны и больше, чем верхние. [10] [11]

    Существенная разница между ними для снеговой нагрузки и отвода воды заключается в том, что, если смотреть сверху, двускатные крыши завершаются длинным острым концом на главной балке крыши, тогда как Мансардные крыши всегда образуют низкую крышу.

    Во Франции и Германии не делают различий между гембелями и мансардами — их называют «мансардами». На французском языке mansarde может обозначать стиль крыши, жилое пространство на чердаке или чердак непосредственно внутри него. [12]

    Схема поперечного сечения мансардной крыши с деревянным каркасом; каждая из его четырех граней имеет одинаковый профиль.

    Преимущества []

    Мансардный стиль максимально использует внутреннее пространство чердака и предлагает простой способ добавить один или несколько этажей к существующему (или новому) зданию без обязательной кладки. [13] [14] Часто декоративный потенциал мансарды раскрывается за счет использования выпуклой или вогнутой кривизны и сложной обрамления слуховых окон.

    Одно из часто встречающихся объяснений популярности мансардного стиля состоит в том, что он служил укрытием своих владельцев от налогов и дождя. Один из таких примеров этого утверждения из книги «Как сделать деревню » 1914 года гласит: «Говорят, что мсье Мансар обошел бессмысленный налог на окна во Франции, приспособив оконную крышу, носящую его имя.«Это невероятно во многих отношениях: Мансар расточал деньги своих клиентов, и, хотя французский налог на окна действительно существовал, он был введен в 1798 году, через 132 года после смерти Мансара, и не освобождали мансардные окна от налогов. [15 ] [16] [17]

    Более поздние примеры показывают, что либо французские, либо американские здания облагались налогом в соответствии с их высотой (или этажностью) до основания крыши, либо что мансарды использовались для обхода ограничений по зонированию [18] [19] Последнее объяснение является наиболее близким к истине: с 1783 года действовал парижский закон, ограничивающий высоту зданий до 20 метров (65 футов). [20] Высота измерялась только до линии карниза, поэтому любое жилое пространство, содержащееся в мансардной крыше, не подлежало обложению. [21] Пересмотр закона 1902 года разрешил строительство трех или даже четырех этажей под такой крышей. [22]

    История и использование []

    Раннее использование []

    Этот стиль популяризировал во Франции архитектор Франсуа Мансар (1598–1666). Хотя он не был изобретателем этого стиля, его широкое и заметное использование его в своих проектах привело к появлению термина «мансардная крыша», фальсификации его имени. [15] Традицию дизайна продолжили многочисленные архитекторы, в том числе Жюль Ардуэн-Мансар (1646–1708), его внучатый племянник, ответственный за Шато де Дампьер в Дампьер-ан-Ивелин.

    Вторая Империя []

    Мансардная крыша снова стала популярной во время реконструкции Парижа Османом в 1850-х годах в архитектурном движении, известном как стиль Второй ампир.

    Влияние Второй Империи распространилось по всему миру, часто применяемое для крупных гражданских структур, таких как правительственные административные здания и ратуши, а также гостиницы и железнодорожные станции.В Соединенных Штатах и ​​Канаде, и особенно в Новой Англии, влияние Второй империи распространилось на семейные резиденции и особняки, часто испорченные итальянскими элементами и элементами готического возрождения. Башня с мансардой стала популярным элементом, включенным во многие проекты, такие как Главное здание (колледж Вассар), Покипси, Нью-Йорк, где изображено большое сооружение с мансардной крышей и двумя башнями. [23] [24] [25] [26]

    20 век []

    Постановление о зонировании 1916 года, принятое Нью-Йорком, способствовало использованию мансардных крыш; правила, требующие использования отступов на высотных зданиях, способствовали мансардному проекту. [28] [29]

    В 1960-х и 1970-х годах модернизированная форма мансардной крыши, иногда с глубокими узкими окнами, стала популярной как для жилой, так и для коммерческой архитектуры во многих районах Соединенных Штатов. Во многих случаях это не настоящие мансардные крыши, а плоские наверху, а наклонный фасад позволяет скрыть от глаз оборудование отопления, вентиляции и кондиционирования воздуха. Стиль вырос из интереса к постмодернистским стилистическим элементам и «французскому эклектичному» стилю дома, популярному в 1930-х и 1940-х годах, а в жилищном строительстве также был предложен способ обеспечить верхний этаж, несмотря на ограничения по высоте. «Мансарда: 1960–1985». Департамент археологии и сохранения исторического наследия, штат Вашингтон. Проверено 19 мая 2020.

  • Внешние ссылки []

    Этот аудиофайл был создан на основе редакции этой статьи от 15.11.2018 и не отражает последующих s.

    Синонимы мансардной крыши, антонимы мансардной крыши

    29 Martin Lane, Лондон, EC4Y 0DJ 19/00524 / LBC Работы по изменению и ремонту, включая внешние, в том числе замену или восстановление окон; замена мансардных окон; замена боковой дверцы доступа; ремонт и, при необходимости, замена мансардной крыши, конструкции крыши колокольни и кирпичной кладки; восстановление часов; вставка впускных и выпускных решеток и окон; установка нового люка на крыше; и замена современного поручня на крыльце.Он имеет каменный фасад и мансардную крышу, с акцентом на развитие меньшего масштаба. Как однажды описал культуролог и защитник природы Бэмби Харпер, его «мансардная крыша, французские окна, резные детали, привлекательные решетки и тщательно продуманные пропорции» напоминают о Архитектура французского Возрождения. Верхний этаж здания имел мансардную крышу с окнами, на первом этаже располагались магазины, а на верхних этажах — жилые помещения или офисы / производственные помещения. 112 Samish Way, 200000 долларов на коммерческие изменения: удаление мансардной крыши и замена парапетов, обновление столовых и туалетов, оптимизация проезжей части: McDonald’s at Samish Way.Дом с мансардной крышей (Backwaters Press, 2009). № заявки: M / FP / 0960/12 / P Адрес: 7-27 Бедфорд-стрит и Черч-хаус-сквер, Мидлсбро. мансардная крыша будет включать 24 квартиры, единицы первого этажа в магазине А1, офисы А2, кафе А3 и бизнес-центр В1 с мусоропроводом и парковкой. Ян Митчелл, новый солярий и пристройка к гаражу с добавлением первого этажа над гаражом с мансардной крышей, 10 Broomhouse Close, Denby Dale.Толпа танцевала под такие треки, как A-Punk, Cape Cod Kwasa Kwasa и Mansard Roof, и внимательно слушала Giving Up the Gun, Oxford Comma и Horchata. Такие песни, как Cape Cod Kwassa Kwassa и Oxford Comma, взбудоражили публику, выступая на бис Mansard Roof. Уолкотт позаботился о том, чтобы финал получился бодрым. Начало, однако, довольно неутешительное: открывалка для альбома Mansard Roof and Campus очень приятна, но почти не волнует. Белый кирпич и мраморный фасад здания требовали только тщательной очистки, а вот зеленая мансардная крыша требовала капитальный ремонт.Заявление также включает в себя разрешение на снос мансардной крыши и возведение скатной крыши со слуховыми окнами, возведение пожарной лестницы на восточном возвышении и изменение отметок на 2 Waterloo Street и 22-28 Westmorland Road, Ньюкасл. Отдельные жилые единицы обозначены смесь плоских, скатных и мансардных массивов крыш, а также чередование каменных, кирпичных и каркасных облицовок. Эта драматическая перестройка склада с характерной бетонной вафельной плитой и застекленной мансардной крышей, которая почти на десятилетие превзошла ренессанс лондонских доков. значительно опередив свое время, и проложил путь.

    Bailiwick Roofing

    Расположение:

    Торговая улица 52 (индекс
    ) Norwalk, CT 06850

    Телефон:

    203-834-1918

    Контактная информация:

    Владелец: Guy Poirier
    электронная почта: [email protected]


    Инспекторы качества Bailiwick

    Факс:

    203-855-7784

    CT Рег.# 00556567

    Крыша является одним из определяющих элементов любого дома и состоит из множества детализированных частей. Ниже приведен глоссарий терминов для крыш и иллюстрации, которые помогут вам больше узнать о крышах. Благодаря BobVila.com …

    Формы крыш
    Крыши делятся на две основные группы форм: остроконечные и шатровые.

    Gabled
    Gabled относится к семейству домов, классифицируемых по прямому склону, падающему от конька к карнизу, образуя вершину или треугольник на боковом или переднем фасаде.Фронтальные дома имеют грабли на двускатных фасадах и карнизы на не остроконечных фасадах.

    Боковой двускатный
    В этом стиле дома находится дом
    входная дверь на не остроконечный фасад.
    Фасадно-фронтонный
    Дома остроконечный или фронтонный
    лицом вперед.
    Поперечно-остроконечный
    Дома имеют дополнительные секции или крылья, пересекающиеся перпендикулярно основной секции и встречающиеся в долине, каждая со своим остроконечным или остроконечным фасадом.

    Вальцовый
    Это семейство домов позволяет избежать пика или треугольника на стыке крыши за счет того, что плоскость крыши ломается по линии наклона, что позволяет крыше изгибаться или огибать дом. Шатровые дома имеют ровное примыкание крыши к стене по всему дому и карнизы со всех сторон.

    Простая
    Шатровая крыша, у которой все четыре стороны крыши поднимаются к гребню наверху, часто с более широкими гранями на переднем скате и более узкими боковыми секциями.
    Пирамидальная
    Шатровая крыша, все четыре стороны которой сходятся на вершине крыши.

    Поперечно-вальцовая
    Крыша с несколькими секциями или крыльями, которые пересекают основную секцию и встречаются в долине, каждая со своим профилем вальма.

    Дополнительные формы крыши

    Детали крыши

    Бедро
    Изменение направления крыши, где две плоскости встречаются под углом, образуя вертикальный гребень или складку (противоположность впадины).
    Долина
    Изменение направления крыши, когда две плоскости встречаются в нижней части своего ската, образуя долину с двумя крутыми склонами, идущими вверх и в сторону (противоположность бедра).

    Слуховые окна и фронтоны
    Фронтоны на самом деле представляют собой секции крыши, которые обращены в направлении, отличном от основной крыши (т.е.е. поперечные фронтоны). Они построены как часть кровли, поднимаются от стыка крыши со стеной и не имеют стен. Этот тип конструкции может использоваться для создания новой секции или крыла крыши или просто для открытия линии крыши для окна.


    Мансардные окна
    Выскакивайте с основной линии крыши, как небольшой дом со своими стенами, крышей и окном. Мансардные окна обеспечивают свет, дополнительное пространство и вентиляцию в самых верхних помещениях дома.

    Мансардные окна
    Поднимаются над линией крыши в месте соединения крыши со стеной, но, в отличие от фронтона, имеют стены.

    Детали карниза
    Край крыши, проходящий горизонтально через фасад, состоит из концов стропил, используемых для создания крыши. Карнизы могут быть открытыми или закрытыми, с большим, небольшим свесом или без него.

    а. Крыша
    Верхняя внешняя поверхность дома.
    г. Фасция
    Плоская горизонтальная полоса по периметру крыши.
    г. Карниз в штучной упаковке
    Свес с потолком, идущий горизонтально от края карниза к стене здания.
    г.Карниз
    Декоративная секция чуть ниже линии крыши. Карниз может быть простым или богато украшенным, в зависимости от стиля постройки.
    e. Грабли
    скатный край двускатной крыши. Грабли могут располагаться близко к зданию или выступать из него, чтобы обеспечить выступ.


    Шаг
    Степень уклона, крутизна крыши от конька до карниза или впадины.

    Низкий уклон
    Угол или уклон крыши менее 30 градусов.
    Нормальный уклон
    Крыша с углом наклона от 30 до 45 градусов.
    Крутой склон
    Крыша, угол наклона которой больше 45 градусов.

    Глоссарий по терминологии кровли и черепицы для жилых домов

    CAN:
    Это обозначение перед CSA, CGSB или ULC означает, что это национальный стандарт Канады.

    Герметик:
    Для заполнения шва мастикой или асфальтобетонным цементом для предотвращения утечек.

    Chalk Line:
    Линия, нанесенная на крыше путем натяжения натянутой веревки или шнура, посыпанного мелом. Используется для выравнивания.

    Класс «A»:
    Наивысший рейтинг огнестойкости кровли согласно ASTM E 108 или ULC S107. Указывает, что кровля способна выдержать серьезное воздействие огня, исходящего от источников за пределами здания.Вся черепица IKO из стекловолокна квалифицируется как кровельное покрытие класса А при установке в соответствии с нашими инструкциями по применению.

    Класс «B»:
    Рейтинг огнестойкости, указывающий на то, что кровельные материалы способны выдерживать умеренное воздействие огня, исходящего от источников вне здания.

    Класс «C»:
    Рейтинг огнестойкости, который указывает, что кровельный материал способен выдерживать световое воздействие огня, исходящего от источников вне здания.

    Closed Cut Valley:
    Метод обработки долины, при котором черепица с одной стороны долины проходит через долину, а черепица с другой стороны обрезается на 50 мм (2 дюйма) от средней линии впадины. Просвет долины не обнажен.

    Покрытие:
    Слой вязкого асфальта, нанесенный на основной материал, в который заделаны гранулы или другое покрытие.

    Манжета:
    Предварительно сформированный фланец, расположенный над вентиляционной трубой для герметизации крыши вокруг отверстия вентиляционной трубы.Также называется вентиляционным рукавом.

    Скрытый гвоздь Метод:
    Нанесение рулонной кровли, при которой все гвозди вбиваются в нижний слой кровли и покрываются цементным слоем внахлест. Ногти не подвержены погодным воздействиям.

    Конденсация:
    Превращение воды из пара в жидкость при контакте теплого, влажного воздуха с холодной поверхностью.

    Встречная мигалка:
    Та часть гидроизоляции, которая прикреплена к вертикальной поверхности для предотвращения миграции воды за основание гидроизоляции.

    Поле:
    Ряд черепицы или рулонной кровли по всей длине крыши.

    Покрытие:
    Крепление для защиты от атмосферных воздействий, обеспечиваемое кровельным материалом. Зависит от количества слоев материала между оголенной поверхностью кровли и настилом; т.е. одинарное покрытие, двойное покрытие и т. д.

    Cricket:
    Конструкция с остроконечным седлом в задней части дымохода для предотвращения скопления снега и льда и отвода воды вокруг дымохода.

    CSA:
    Канадская ассоциация стандартов. Добровольная организация, занимающаяся разработкой согласованных стандартов, процедур тестирования и спецификаций.

    Вырез:
    Открытые участки полосовой черепицы застревают между выступами.

    Назад к выделенной букве

    .
    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
