Кровля мансарды: четырехскатная кровля мансардного типа, варианты строения, монтаж

Содержание

четырехскатная кровля мансардного типа, варианты строения, монтаж

Содержание:

При постройке дома мало кто задумывается о необходимости увеличения жилой площади в дальнейшем. Что делать в той ситуации, когда она появилась? Не всегда есть возможность установить пристройку на участке, например, из-за его малых размеров. Проблему получится решить путем устройства мансардной крыши. Ее установка позволит расширить площадь дома. Причем это возможно сделать еще на этапе строительства дома, либо заняться реконструкцией готового сооружения, вернее, его крыши.

Варианты устройства мансардных крыш

К мансардным крышам относятся любые кровли, под скатами которых возможно создание жилых помещений. В чем заключается отличие, например, четырехскатной мансарды, от чердака? В строительных нормах указано, что разделение идет по высоте потолка, а также присутствию естественного освещения, необходимого для комфортной жизнедеятельности человека.

Конфигурации крыш, для которых возможно обустройство мансарды:

Двухскатная. Так называется классический вариант крыши, разделенной на 2 ската. Чтобы получить мансардное помещение максимальной площади, стропила устанавливают ближе к стене. Поскольку у крыш крутые скаты, крайние стороны комнаты непригодны для жизни из-за их низкой высоты. В этих местах можно установить различные полки, ящики или шкафы для складирования каких-либо вещей. Уклон крыши должен быть большим, такая конструкция больше весит.
Ломаная. Так называется двухскатная крыша, у которой скаты оформлены в виде двух плоскостей, отличающихся по углу наклона. Данная конфигурация позволяет сделать потолки мансарды на приемлемом уровне. Нижние скаты крыши будут выступать в качестве водоотвода, а также препятствовать скоплению снежных масс. Устройство мансарды в частном доме ломаного типа — более трудоемкий процесс, если сравнивать с первым вариантом.
Такая конструкция по весу тяжелее, поскольку требует установки массивной стропильной системы. Ломаную мансарду стоит размещать в доме небольших размеров. Для возведения конструкции требуются опытные мастера, знающие свое дело.
Четырехскатная крыша с мансардой. Такая конструкция тоже допустима. Возможно устройство кровли вальмового и полувальмового вида. Но тут есть некоторые нюансы. Вальмовые скаты, которые призваны частично или полностью заменить фронтоны, уменьшают полезную площадь такого варианта. Вместе с тем увеличивается сложность установки и вес мансарды. Для ее монтажа необходима перестройка фундамента на более надежный. А это требует серьезных финансовых затрат. Поэтому к оформлению четырехскатной мансардной крыши приступают только при реконструкции дома.

В действительности дома с любыми разновидностями крыши получится дополнить мансардой. Но стоит понимать, что с шатровыми, односкатными и асимметричными конфигурациями предстоит больший объем работ, да и выйдет это дороже. Поэтому рекомендуется отказаться от таких вариантов и выбрать те, что попроще — двухскатную или ломаную крышу.

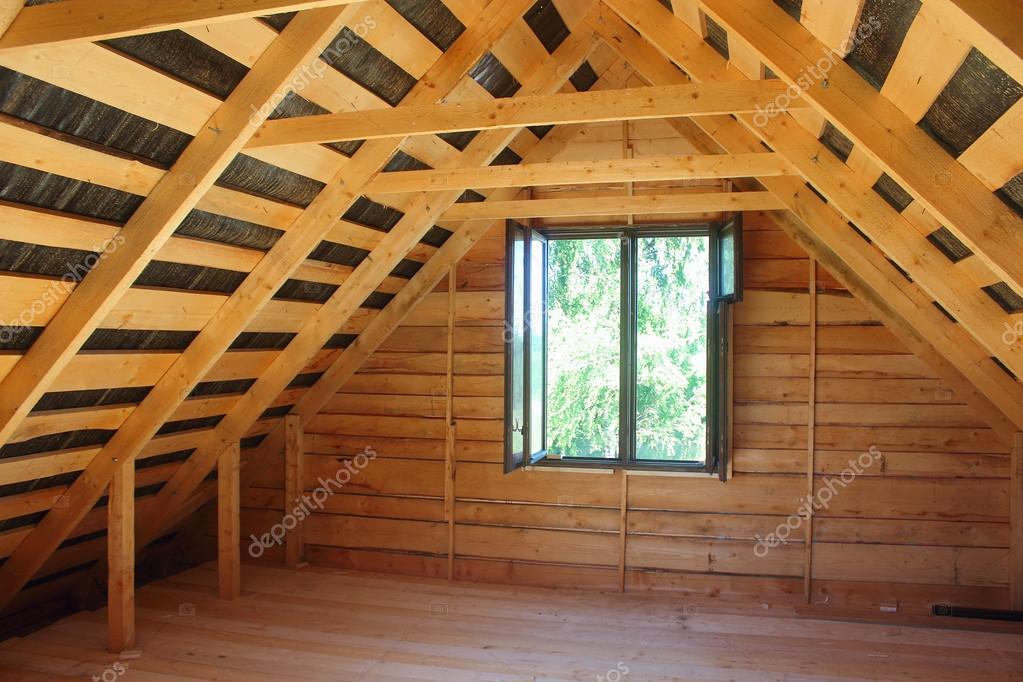

Виды мансардных помещений частных домов

В деревянном или кирпичном доме вместо второго этажа можно обустроить мансардное помещение с системой вентиляции и отоплением. Оно тоже будет пригодно для жилья. У такого варианта большое количество преимуществ. Главное заключается в том, что постройка полноценного второго этажа сооружения связана с серьезными финансовыми затратами. Необходима перестройка фундамента и обустройство лестницы. Для реализации мансарды понадобится гораздо меньший бюджет.

Существует несколько вариантов строения мансардной крыши. Выбор конкретного основывается на жилой площади, а также нуждах хозяев дома.

Виды мансардных конфигураций:

Одноуровневая. Единственное мансардное помещение размещается под двухскатной крышей с прямой либо ломаной конфигурацией. Установка такого сооружения не приводит к утяжелению кровли, поэтому его удобно ставить в строящихся или ремонтирующихся домах. С расчетами и подготовкой плана работ справится любой человек, даже если он не имеет соответствующего опыта. Согласно нормам строительства, в жилой комнате нужно делать потолки по высоте от 2.5 метров.
Одноуровневая консольная. Такая конструкция устанавливается под асимметричной крышей. Для увеличения полезного пространства помещения, ее частично размещают за пределами дома. Под выступающей частью мансарды можно построить навес или гараж. Такая конструкция будет смотреться гармонично. Крыша здания с консольной мансардной асимметрична: большую его часть покрывает двухскатная крыша, а консоль выступает в качестве односкатной «заплатки». Для такой конструкции возможно размещение вертикальных окон, идеальных при естественном освещении. Но стоит понимать, что проектирование консольной мансарды под силу только архитекторам, а для монтажа потребуется бригада опытных работников.
Двухуровневая. Реализации такой конструкции допустима, если высота крыши в сооружении больше пяти метров. Мансарда состоит из двух комнат, размещенных друг над другом, связанных лестницей. Такие конструкции не выйдет установить для готового дома. Двухуровневую мансарду необходимо предусматривать еще на этапе строительства. Для нее требуется специальный фундамент. У скатов крыш особая форма, для них необходима установка стропильной системы специальной схемы. В данной конструкции опорой для второго уровня выступают колонны. Надежность мансарды определяется правильностью расчетов, а также опытом и квалификацией архитектора.

Усилиями дизайнеров, консольные и двухуровневые варианты мансардных крыш смогут стать очень стильными сооружениями. Достичь уникального облика можно путем использования панорамного освещения, включения дополнительных элементов, например, оранжереи. Также возможно создание детской или спальной комнаты с естественным светом. Такой вариант будет смотреться премиально. Но для самостоятельного монтажа лучше выбирать устройство крыши с мансардой одного уровня.

Достоинства конструкций мансардного типа

Для хозяев важно максимально рационализировать пространство собственного дома. Для этих целей отлично подойдет мансардное помещение. Оно обустраивается под крышей, где изначально много свободного места.

Основные преимущества возведения мансарды:

Возможность расширить жилое пространство с минимальными затратами. Установка мансардной крыши частного дома не требует перестройки фундамента. Такой вариант гораздо выгоднее, чем реализация полноценного второго этажа.
Уменьшение расходов на отопление. Между полом и потолком мансарды находится так называемый воздушный карман. Он препятствует выходу тепла, полученного в результате отопления, за пределы дома. Это позволит сэкономить на электроэнергии или на топливе, если оборудована котельная.

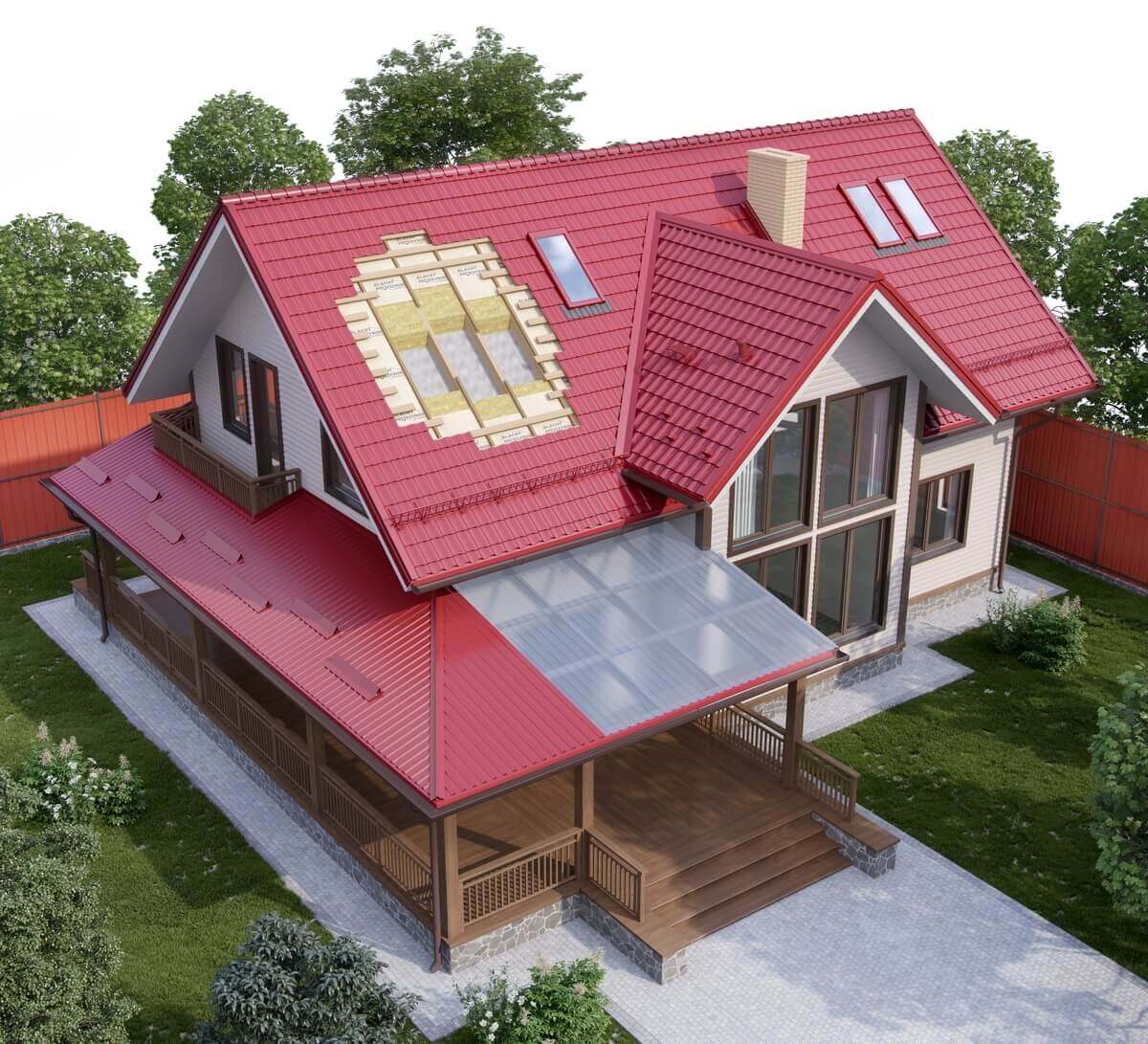

Внешний вид. Установка мансарды дополнит внешний вид дома. Становится возможной достройка балкона, гаража, а также уличного навеса. Конструкция удачно впишется в экстерьер здания.
Скорость постройки. При возведении мансардного помещения не нужно останавливать эксплуатацию первого этажа. На постройку уйдет не больше недели работы.

Низкая стоимость конструкции. Данный вариант считается самым дешевым способом увеличения полезной площади дома, таково мнение опытных строителей.

Варианты естественного освещения

В крыше мансардного типа должно быть продумано естественное освещение. В противном случае ей нельзя будет пользоваться как жилым помещением.

Варианты устройства естественного освещения:

Вертикальные окна. Данный вариант является самым простым и дешевым. Но он невозможен для крыш шатрового и односкатного типа. Связано это с тем, что именно на фронтонах, которые отсутствуют в таких конфигурациях, ставятся вертикальные окна.

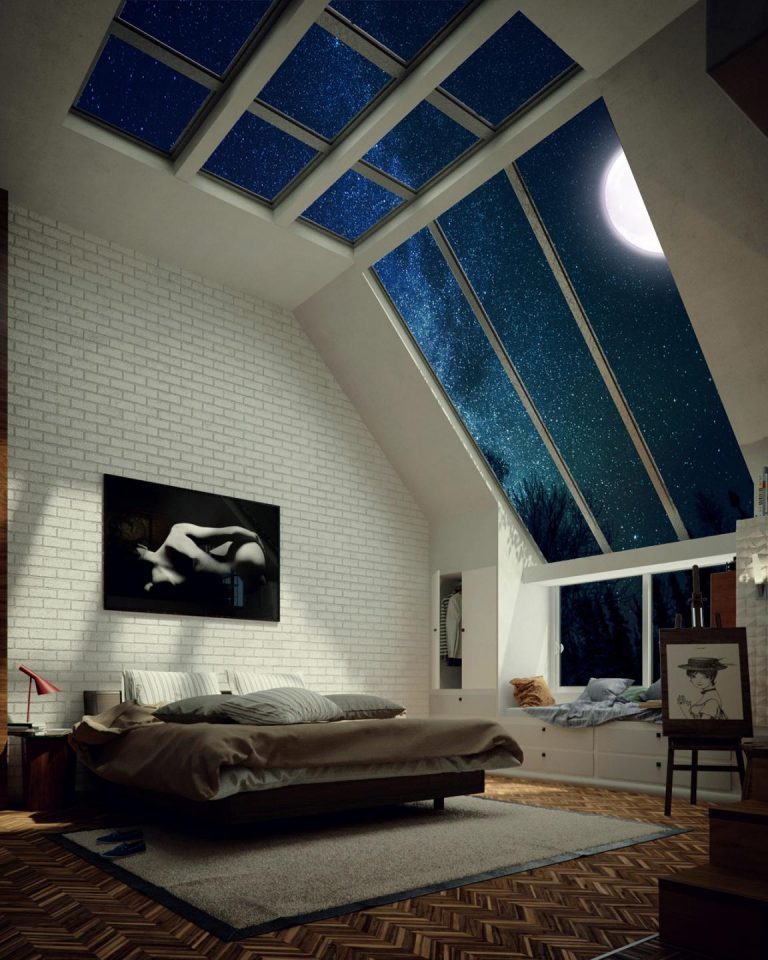

Панорамные окна. Они считаются подвидом вертикальным, но с повышенной площадью светопрозрачной конструкции. Установка панорамных окон позволяет получить больший обзор местности, например, на живописную природу. Для них требуется усиленная рама, способная выдержать вес кровли.

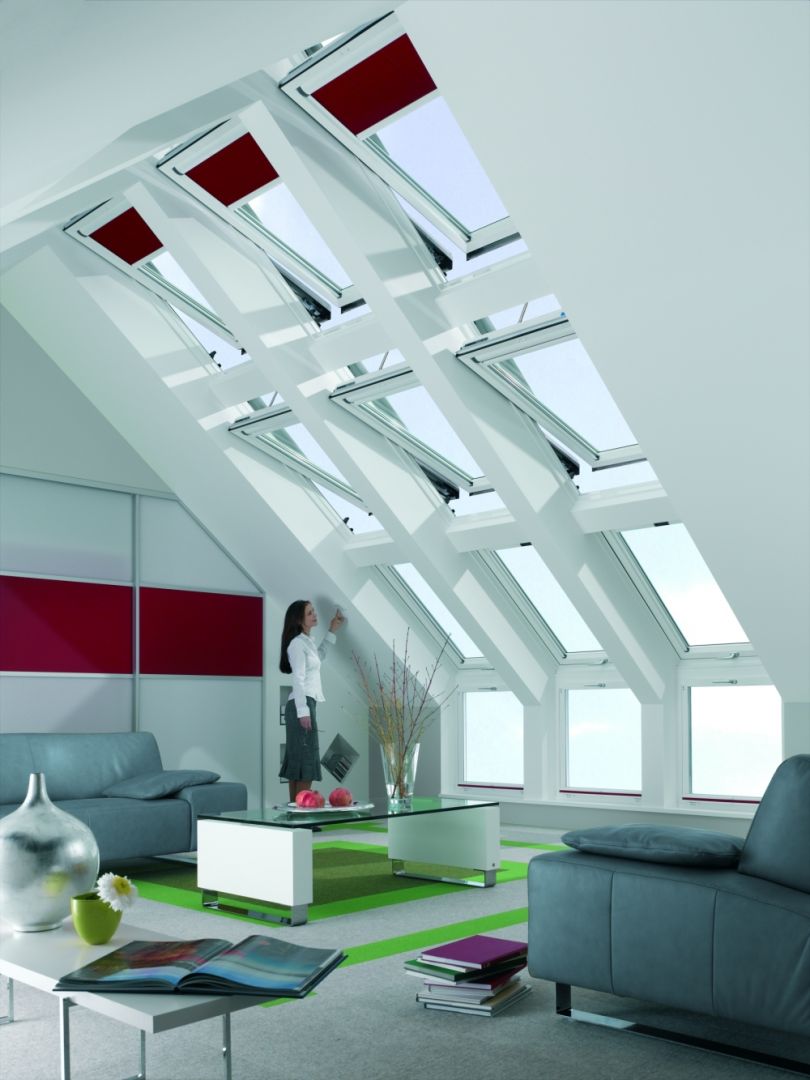

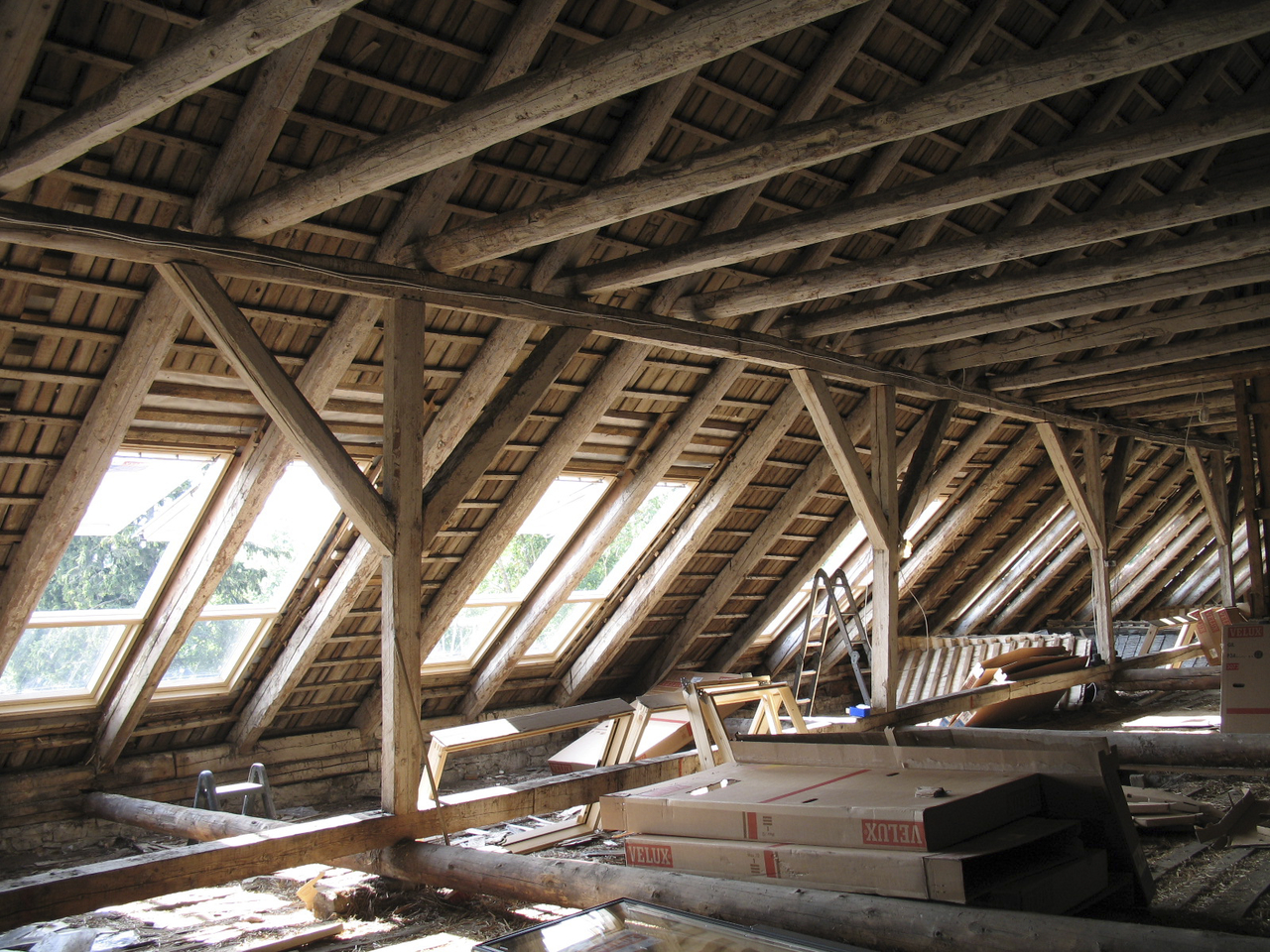

Мансардные окна. Их устанавливают не на фронтоны, как в предыдущих случаях, а встраивают в скаты кровли. Для окон необходим надежный стеклопакет с высокой ударопрочностью и герметичностью, а также со специальным напылением, которое отталкивает грязь. Требуется усиленная рама. Столь высокая надежность позволяет мансардным окнам быть защищенными от внешних воздействий, в том числе и давления снежных масс.

Устройство системы вентиляции четырехскатной крыши

Если планируется жилой вариант крыши с мансардой, то для нее требуется утепление с включением отопления, а также устройство системы вентиляции. Слуховые окна позволяют проветривать пространство под кровлей. Если правильно установлено утепление, то усложняется естественная воздушная вентиляция. В помещение повышается влажность, становится душно. Решить эту проблему можно путем монтажа дополнительных элементов.

Потребуются следующие элементы для наладки принудительной вентиляции:

Точечные аэраторы. Их размещают на крышах домов мансардного типа с плоской, односкатной или шатровой конфигурацией, в которых отсутствует коньковое соединение. Точечные аэраторы позволяют кровельному покрытию «дышать». Вместе с ним, они не дают скапливаться конденсату и влаге, которые ухудшают свойства утеплителя. Предпочтительнее всего устанавливать 1 аэратор на 20 квадратных метров пространства.
Коньковые аэраторы. Они размещаются вдоль конькового соединения. Коньковые аэраторы выводят нагретый воздух из помещения мансарды.
Карнизные продухи. Они предназначены для забора свежего воздуха. Продухи размещаются под свесом кровли при монтаже двухскатной мансардной крыши.

конструкция, устройство двухскатной мансардной кровли своими руками, чертеж с размерами элементов

Содержание:

Планируемое строительство собственной дачи или дома является достаточно серьезным шагом, который требует тщательного обдумывания. Ведь в новом строении должны сочетаться красота, удобство и функциональность. Кроме того конструкция должна быть не очень затратной и в то же время отличаться от соседних домов. Все эти проблемы вполне можно решить, построив крышу мансардного типа. Этот вариант дает возможность использовать любые кровельные материала, оформляя конструкцию в разных стилях, обустраивать окна и балконы, придать крыше любой вид и форму. В этом плане существует огромное количество комбинаций.

Примерная стоимость мансардной крыши по конструкции

Многие считают строительство мансардного этажа менее затратным из-за отсутствия необходимости в возведении стен, но этот факт верен только частично по следующим причинам:

Стропильная система требует больших вложений, на это влияет выбранный тип крыши с мансардой и стоимость пиломатериалов, определенная для каждого региона.
Утепление, пароизоляция и гидроизоляция мансардного этажа также стоят довольно дорого. Ведь для создания комфортного микроклимата в жилом помещении мансарды требуется не только кровельный материал, очень важно правильно сделать чертеж мансарды с размерами, подобрать тип и толщину утеплителя, гидроизоляционного и пароизоляционного материала. К примеру, в средней полосе России для комфортного пребывания необходима теплоизоляция высокой плотности и толщиной более 20 см.
Мансардные окна могут быть вертикальными и расположенными в плоскости крыши. Причем эти варианты могут использоваться одновременно, что делает конструкцию более запоминающейся. Оформление оконных проемов мансардного этажа не только дорого стоит, но и отличается сложностью монтажных работ. Слуховые окна на обычной двухскатной крыше представляют собой особую конструкцию из элементов стропильной системы, а также требуют обустройства ендов и снегозадержателей над окнами. Все это существенно увеличивает расходы, связанные с приобретением материалов и монтажными работами. Располагая окна в плоскости крыши, следует продумать герметизацию проемов, чтобы избежать попадания осадков внутрь помещения. Соответственно повышается цена установочных работ. Непосредственно рамы и стекла выполняются по особой технологии с усилением и армированием для удержания снеговых нагрузок в зимний сезон, что дополнительно повышает их стоимость.
Что касается кровельных материалов, то здесь также есть свои тонкости. Популярные и недорогие покрытия на основе металла, включая профилированные стальные листы, металлочерепицу и кровельное железо, для мансардной крыши лучше не использовать по нескольким причинам. Во-первых, такие материалы характеризуются высокой теплопроводностью, что требует укладки довольно толстых теплоизоляционных материалов. В противном случае комфортного микроклимата в мансарде не будет ни зимой, ни летом. Во-вторых, металлические кровли обладают способностью создавать шумы высокого уровня, особенно во время дождя. Это касается и обычных крыш небольшой площади, и мансардной кровли с приличными размерами и соответственным уровнем шума. Помимо шумов внутри помещения, которые можно уменьшить за счет дополнительной изоляции, существует еще одна проблема — шумы с внешней стороны. Это особенно важно в густонаселенных районах, где может возникнуть конфликтная ситуация с соседями по этому поводу. Сопоставляя дорогой кровельный материал и дешевое покрытие в совокупности с дополнительной изоляцией, можно сказать, что первый вариант более выгоден в материальном плане.

Описанные факты дают понять, что мансардная крыша не является дешевым вариантом. Хотя в этом случае также есть свои положительные моменты:

Конструкция отличается легкостью, благодаря чему наличие мансардного этажа не требует возведения мощного основания для частного дома, достаточно небольшого усиления фундамента. Учитывая, что строительство основы является самой затратной частью, на этом этапе можно получить небольшую выгоду.
В любом случае мансарда является дополнительной площадью, поэтому при ограниченном бюджете можно отложить ее обустройство на неопределенный срок, и в этом есть свой плюс. Кроме того отсутствие утеплителя в не отапливаемом помещении позволяет деревянным элементам мансардной крыши просохнуть естественным путем, это помогает избежать множества проблем в дальнейшем, которые объясняются следующим образом. Пиломатериал, используемый для строительства крыш, чаще всего имеет очень высокую влажность. Правильно собранный кровельный пирог способствует отведению влаги, образующейся при высыхании материала. Однако малейшие нарушения в укладке слоев могут привести к серьезным проблемам. Следовательно, крыша, оставленная на некоторое время без утеплителя, создаст меньше проблем в процессе эксплуатации.
Мансардная крыша придает дому некоторую индивидуальность, делая его более выразительным и оригинальным. Это возможно благодаря большому количеству вариантов оформления.

Изучив все плюсы и минусы крыши мансардного типа, каждый домовладелец самостоятельно принимает решение, строить такую конструкцию или нет. Тем, кто сделал выбор в пользу мансардной крыши, необходимо ближе познакомиться с типами существующих конструкций.

Разновидности крыш мансардного типа

Мансардный этаж может быть обустроен на любом типе крыши, включая комбинированные конструкции и двухскатные мансарды своими руками. Единственным исключением можно назвать плоскую крышу.

Односкатные крыши

Односкатная мансардная крыша дома выглядит довольно нестандартно. Отсутствие конька и соответствующих тонкостей его исполнения во многом упрощает монтажные работы. На противоположных стенах разной высоты укладывают мауэрлат, на который укладывают балки. За счет этой разницы образуется угол наклона ската. Чтобы на кровле не скапливался снег, рекомендуется формировать наклон 35-45 градусов. В противном случае несущие балки необходимо усиливать и устанавливать дополнительные опоры, что приведет к уменьшению жилой площади мансардного этажа.

Здания с односкатной мансардной крышей имеют нестандартный внешний вид из-за большого окна, которое чаще всего располагают в высокой стене.

Но существует один нюанс, такая крыша будет менее затратной при небольшом расстоянии между противоположными стенами, не больше 4,5 метров. В этом случае достаточно уложить стандартные брусья на стены и не выставлять подпорки.

Двухскатные мансардные крыши

Самый распространенный вариант — двухскатная крыша с мансардой своими руками. В этом случае конструкция позволяет создать комфортные условия проживания при незначительных материальных затратах.

Проще всего сделать мансарду под обычной крышей с двумя скатами при условии, что она имеет высоту, достаточную для обустройства жилого этажа. При этом крыша может быть симметричной и асимметричной. В первом случае конек проходит непосредственно посередине дома, во втором — он смещается относительно середины.

Устройство двухскатной мансардной крыши подразумевает всегда прямые фронтоны, поэтому в большинстве случаев помещение принимает форму трапеции или квадрата. Единственным недостатком такой конструкции можно назвать отсекание большого пространства по бокам. Но решить эту проблему помогает обустройство дополнительных шкафов или кладовых.

Форма окон и их расположение зависит от уклона скатов, поэтому встречаются слуховые окна или проемы непосредственно в крыше.

Очень часто можно встретить двухскатную мансардную крышу, в которой обустроен полуторный этаж. Конструктивной особенностью такого строения являются стены, возведенные до определенного уровня. Такие дома носят название «в полтора этажа».

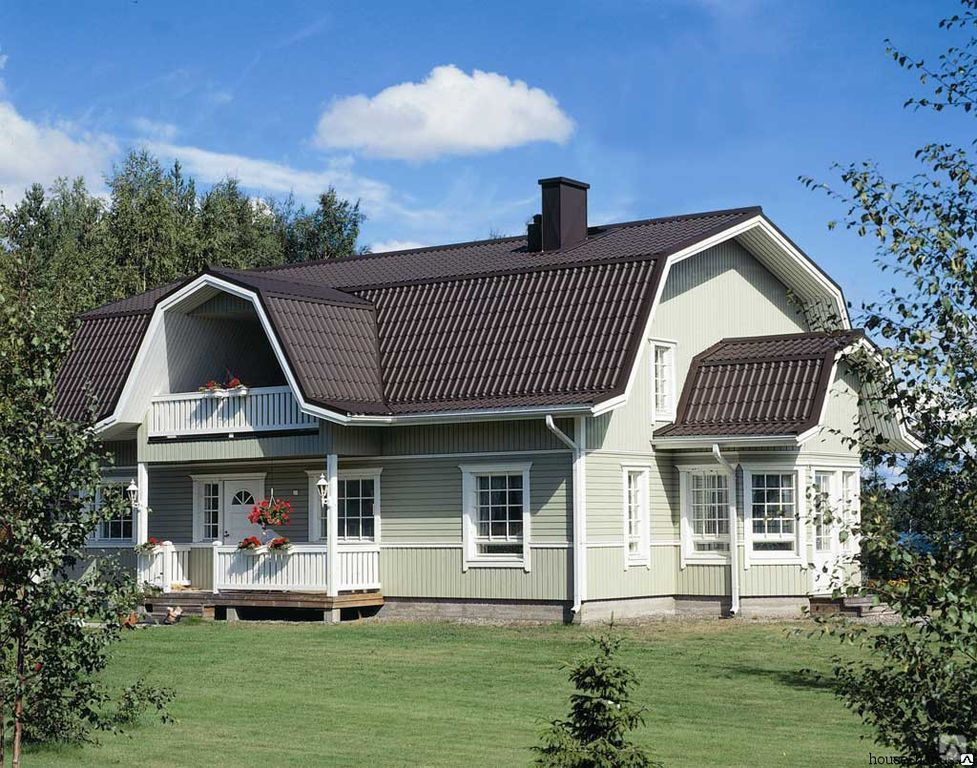

Устройство мансарды в крыше ломаного типа

Помимо односкатных и двухскатных мансардных крыш своими руками существует третий вариант — ломаные конструкции. Они выделяются в отдельную категорию из-за существенных отличий в устройстве.

Строить ломаную мансардную крышу и просто, и сложно. С одной стороны не нужно тратиться на возведение стен, ведь ломаная крыша также имеет два ската, но с разным углом наклона. В результате получается помещение, аналогичное нижнему этажу, но немного меньшей площадью, около 15%. С другой стороны стропильная система ломаной крыши более сложная, поэтому и монтажные работы по обустройству мансарды могут испытывать некоторые сложности.

Однако именно ломаная крыша возводится для обустройства мансардного этажа своими руками. Такая конструкция дает возможность максимального использования полезной площади, независимо от назначения постройки. Это может быть надстройка гаража или летней кухни, а также дополнительное жилое помещение. Чаще всего мансардный этаж возводится из легких материалов, поэтому дополнительного усиления фундамента дома выполнять не требуется. Но для полной уверенности в этом следует обратиться в специализированную организацию для проведения соответствующих расчетов.

Четырехскатные крыши с мансардой

Такие сложные конструкции требуют выполнения обязательных расчетов. Из-за большой площади поверхности увеличиваются затраты на теплоизоляцию, но параллельно уменьшается полезная площадь мансарды из-за отсечения частей чердачного помещения с четырех сторон.

Благодаря наклону всех поверхностей четырехскатная мансардная крыша не испытывает большой нагрузки от порывов ветра, следовательно, давление на скаты также минимальное. Такая конструкция мансардной крыши позволяет сделать низкие скаты, тем самым снизить воздействие ветра и осадков на стены. Кроме того наиболее популярный вариант — вальмовая кровля — делает здание более привлекательным.

Если говорить о комбинациях, то здесь существует множество вариантов, например, ломаная вальмовая конструкция или односкатная вальмовая крыша. В любом случае важно правильно разработать стропильную систему и внедрить ее в жизнь.

Балкон на мансардной крыше

Балконы обустраивают по принципу мансардных окон, хотя в этом случае реализация проекта будет стоить очень дорого.

При высокой несущей способности стен делают висящий балкон, при этом просто увеличивают слуховое окно.

Помимо этого балкон может опираться на специальные колонны, но при этом конструкция выносится над главным входом, чтобы получить и выгоду, и украшение дома.

Если планируется делать балкон на фронтоне, то необходимо сделать выдвинутые свесы, чтобы они защищали балкон.

В некоторых случаях площадка балкона образуется за счет сдвига фронтона мансарды.

Помимо перечисленных вариантов существует огромное количество нестандартных решений, которые отличаются оригинальностью и одновременно низкой стоимостью.

Мансардная крыша: особенности и монтаж

На чтение 7 мин. Просмотров 1.2k.

Данная статья информирует об особенностях мансардной крыши, этапах ее строения и предоставляет советы профессионалов.

Мансардные крыши набрали большую популярность в строении частных домов. Устройство мансардной крыши предоставляет широкий выбор использовать данную площадь для обустройства различных помещений.

Мансардная крыша — это двускатная крыша, под которой расположены комнаты, предусмотренные для проживания. Такой вид крыши может быть достроен уже на жилое строение,тем самым увеличивается площадь помещения жилого.

Особенности мансардной крыши

Мансарда отличается от чердака тем, что ее стены выше чердачных, что позволяет человеку чувствовать себя в помещении комфортно.

Можно выделить такие виды мансардных крыш:

Односкатная крыша – имеет наклонную площадь, которая предусматривает опор на несущие стены.
Двускатная крыша – строится из двух противоположных скатов. Считается надежной и более простой в своем строении видом кровли.

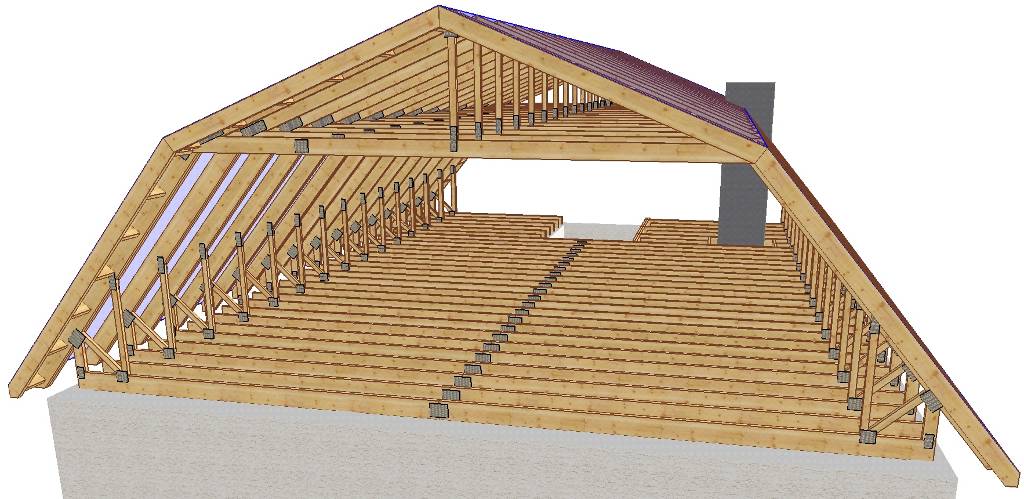

Ломаная кровля – является одной из разновидностей крыши двускатной. Наличие изломов предоставляет увеличение пространства под крышей.
Четырехскатная – предполагает под кровлей намного больше места, однако визуально смотрится не слишком выигрышно.

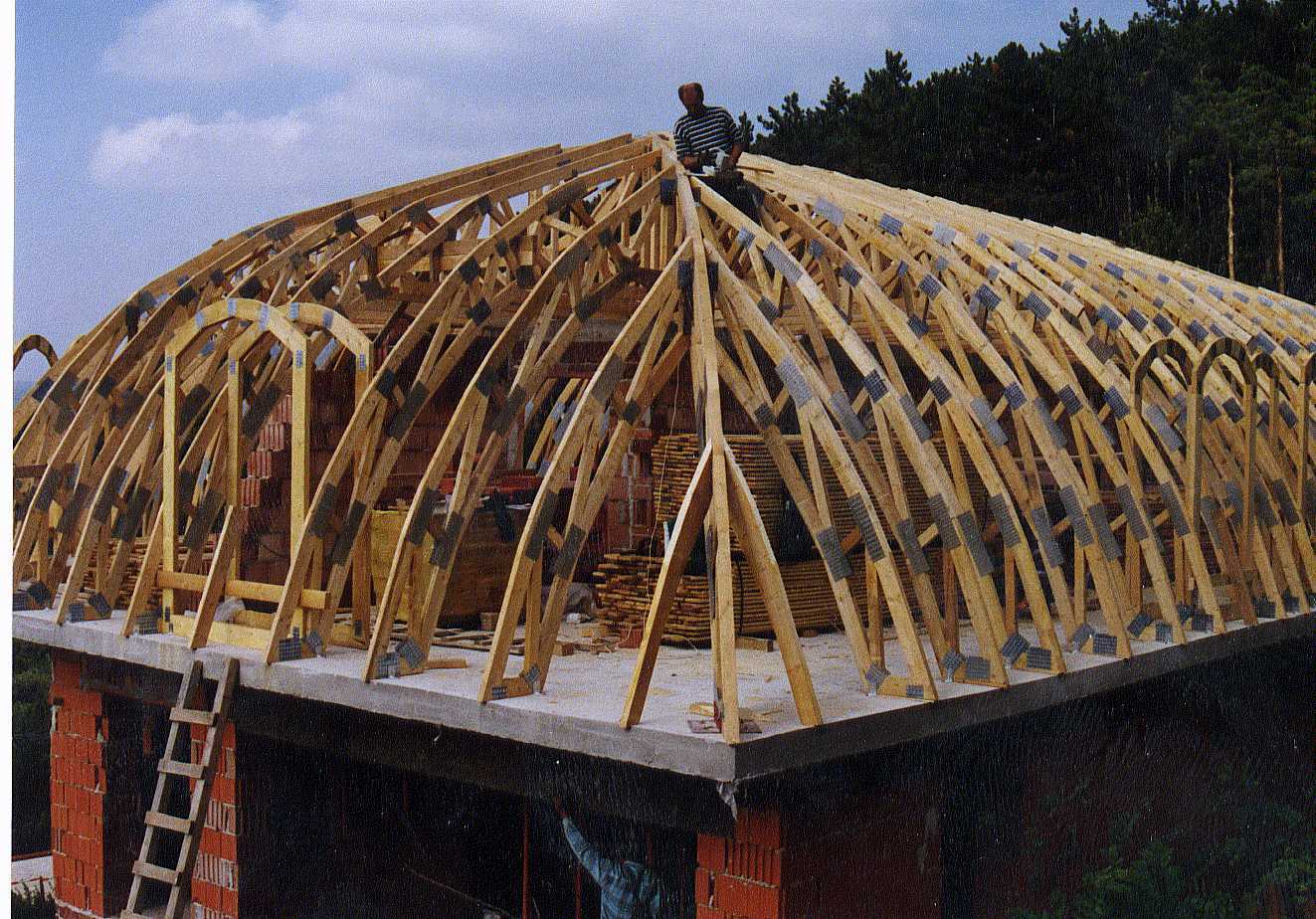

Купольные крыши – строятся на строениях соответствующего размера и формы.

Особенности крыши:

Особенность,отличающая мансардную крышу от обычной, это разделения ската на пологий и более крутой. Для обустройства такого вида крыши лучше всего пригласить специалистов для предотвращения ошибок в строении кровли
Материалы для кровли крыши защищают все здание от повреждений
Гидроизоляционный слой предупреждает появление влаги в помещении
Для покрытия необходимо использовать материалы легкие и прочные
Несущую конструкцию следует делать деревянную либо металлическую
Для обустройства внутренних стен мансардной крыши лучше использоватьгипсокартонные материалы.

Между слоем утеплителя и кровельным слоем необходимо оставлять небольшой слой пустого пространства для естественного проветривания.

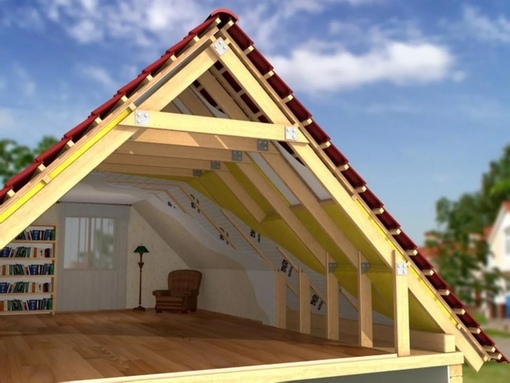

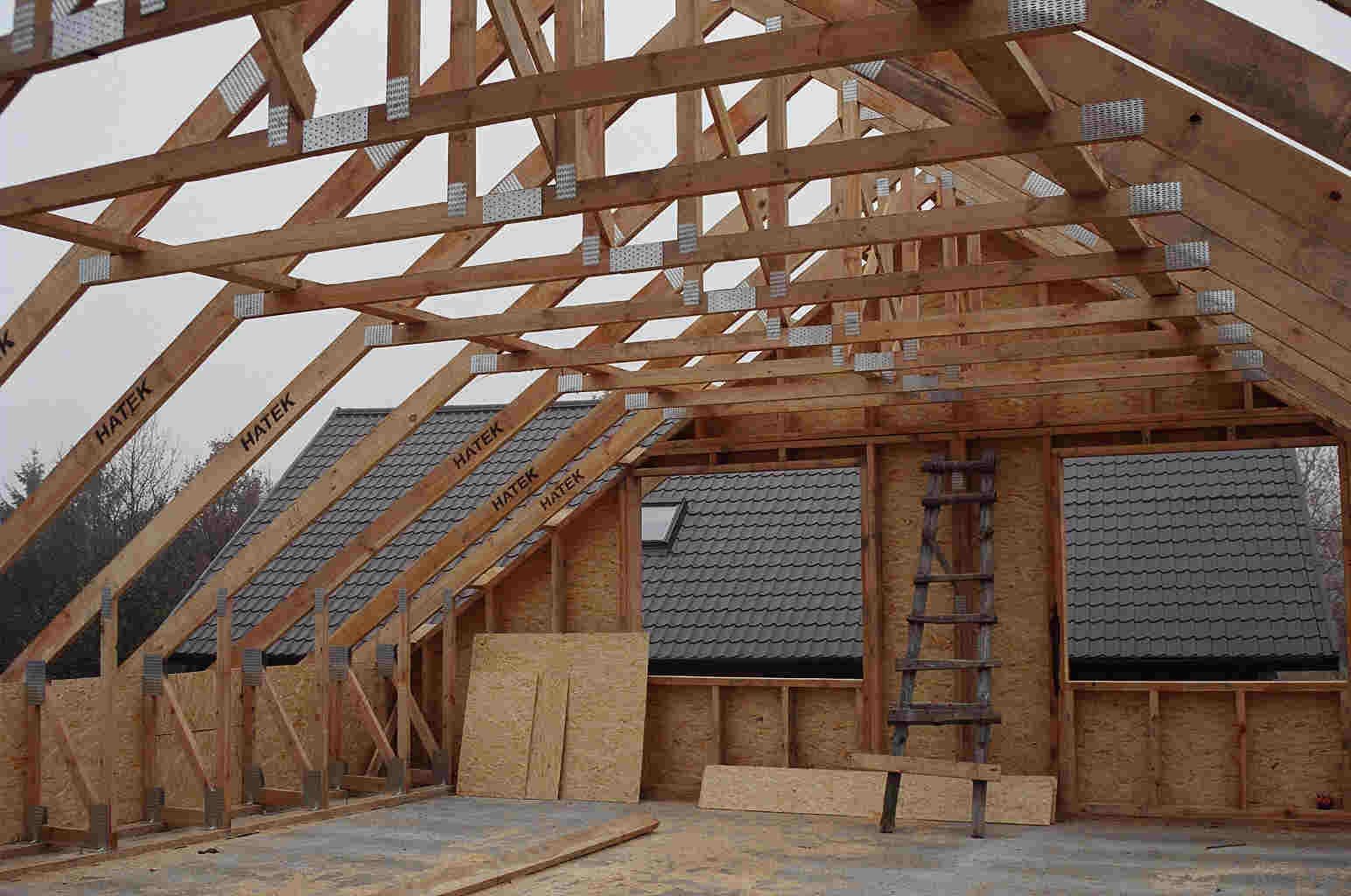

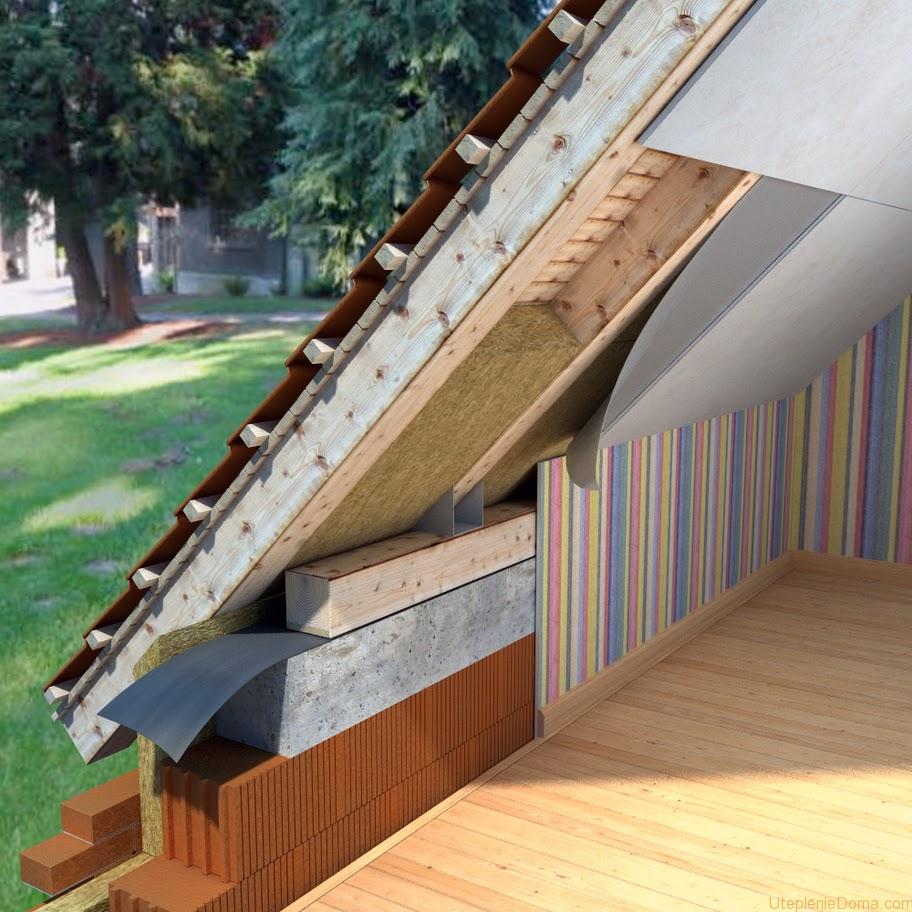

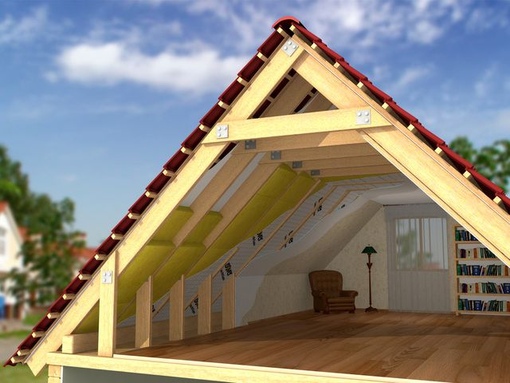

Устройство крыши мансардного типа:

Кровля- самый верхний слой, отвечающий за защиту от природных явлений
Обрешетка – доски, к которым монтируется кровельная поверхность
Стропила –для мансарды используется стропила наклонного типа
Внутренние опоры
Прогон коньковый
Слой изоляции.

Преимущества мансардной крыши

К преимуществам мансардных крыш можно отнести следующее:

Увеличение жилого помещения за счет использования чердачной площади
Экономия денежных средств,дешевле построить такой вид крыши чем пристроить дополнительное помещение.
Увеличение теплоизоляции всего помещения
Возможность строения уже на готовом здании
Уменьшение нагрузки на стены и фундамент постройки.
Эстетически красивый вид
Увеличение площади дома без использования участка вокруг дома

Недостатки мансардной крыши

Необходимость использования дорогих окон для мансарды, так как обычные не всегда могут подойти
Сложное оборудование тепло и гидроизоляции
Из-за использования различного тапа материалов,тяжелый монтаж кровли
Материалы для мансарды намного дороже в финансовом плане, чем постройка чердака
Сложный в создании проекта
Высота стен должна быть больше че полтора метра

Подготовительные работы по обустройству мансардной крыши

Для строения крыши необходимо в первую очередь убедится, что фундамент строения сможет выдержать дополнительную нагрузку. Для обеспечения безопасности основание дома необходимо укрепить.

Следует определиться с видом мансардной крыши,так как внутренняя площадь мансардного этажа будет зависеть от вида крыши.

Необходимо избавиться от наличия старых стропил и заменить их на новые, специально подобранные, под строение мансардной крыши. Стропильная система должна иметь учет возможных строительных нагрузок. Конструкция стропильная рассчитывается индивидуально для каждого вида кровли.

Расчет размеров

Главным условием в строительстве мансардной крыши это высота потолка она должна быть более 2.5 метров.

При расчете необходимо учитывать следующее:

Жилой площадью считается та зона, расстояние от пола, к потолку которой является больше 90 см
При наличии плана мансардной крыши можно легко рассчитать площадь.Необходимо условно разделить план на фигуры и вычислить площадь каждой. После чего результат слаживается единое число.
Для определения необходимого количества материала для кровли необходимо определится с типом обрешётки.

Обрешётки бывают следующих видов:

сплошные
разреженные
смешанные

Для каждого типа обрешетки необходим свой тип материала.

Перед тем как приобретать материалы следует начертить точный чертеж, на котором отмечаются все размеры.

Для строения кровли необходимо сделать следующие расчеты:

Расчет веса мансардной крыши для расчета одного метра квадратного необходимо вес каждого отдельного материала суммировать и умножить на 1.1 коэффициент.
Расчет необходимого материала-необходимо использовать проект кровли и расчет площади крыши.
Расчет площади кровли –для данного расчета необходимо снять мерки ширины и длины скатов. После чего умножить эти данные, и получится необходимая площадь.

Например: Вес обрешетки 15 кг на квадратный метр+вес утеплителя 10 кг +вес покрытия кровельного 13 кг ,все умножается на 1. 1 получится результат 30,8кг на квадратный метр.

Самостоятельно сделать расчет очень проблематично. Сейчас имеются в продаже специальные счетные аппараты, которые быстро и качественно рассчитывают все необходимые расчеты для строения мансардных крыш.

Необходимые инструменты для строения

Для строительства кровли необходимо использовать безопасные материалы и инструменты, к таким относятся:

Брус деревянный размером 100мм
Доски деревянные размером 150-50 мм.
Лист металла
Необрезная доска
Гвозди шиферные
Отожжённая проволока
Наличие уровня
Наличие отвеса
Измерительная рулетка
Ножовки
Топоры
Молотки
Дрель электрическая
Материалы для кровли крыши
Необходимые материалы для утепления
Крепежные детали
Мембраны для гидроизоляции

Качественные материалы и инструменты намного быстрее позволяют построить качественную мансардную крышу.

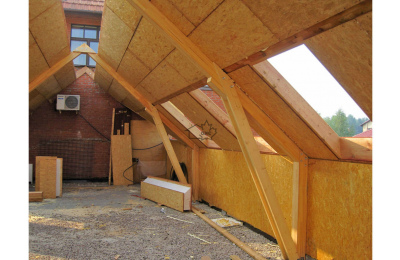

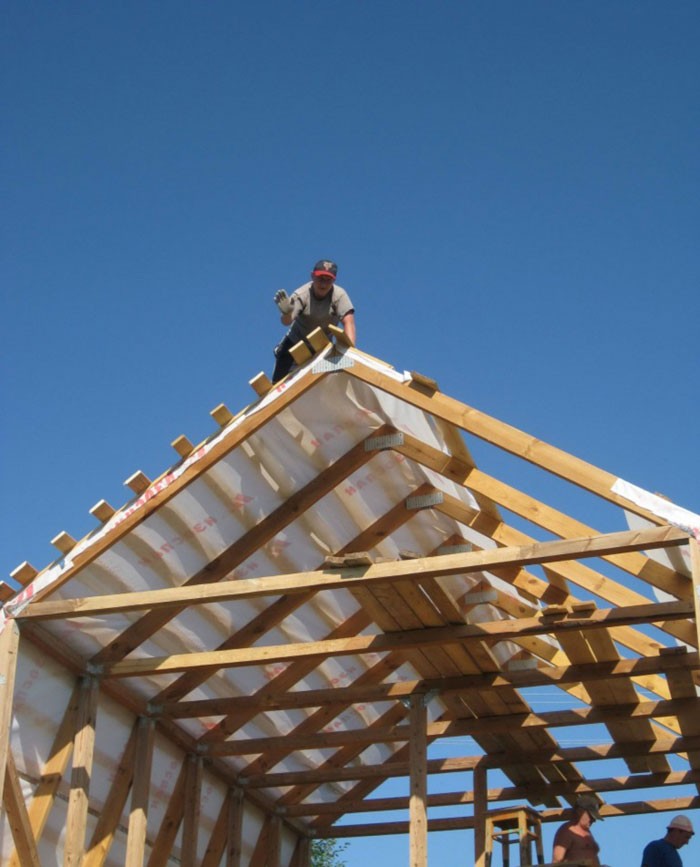

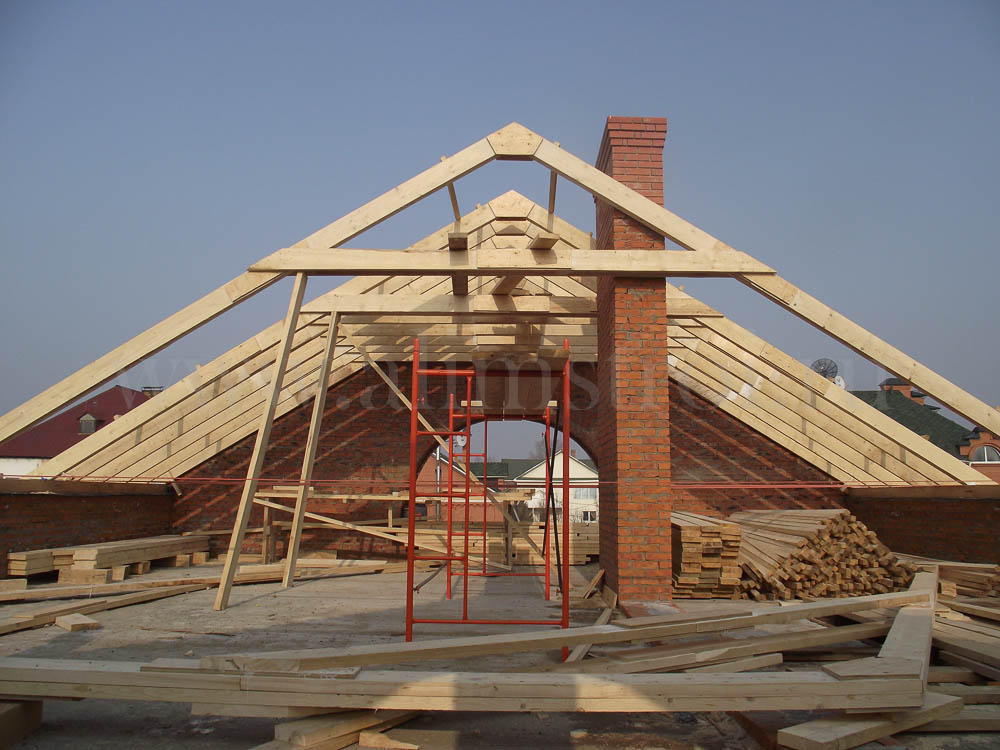

Монтаж. Пошаговая инструкция

Монтаж крыши предусматривает следующие действия:

Крепление и укладка бруса по всему периметру строения
Установление каркаса. Для этого брусья крепятся к балкам, лежащим в продольном положении, и скрепляются. Сверху укладывается перемычка. Расстояние должно быть между брусьями около двух метров.
Монтаж арок – между полученными на предыдущем этапе арками натягивается веревка и по ее уровню строятся остальные арки.
Монтаж стропил
Установка балки коньковой – необходима для опоры стропил
Следующий этап необходимо оставить вентиляционные ходы
Установление обрешёток – чаще всего используют фанеру

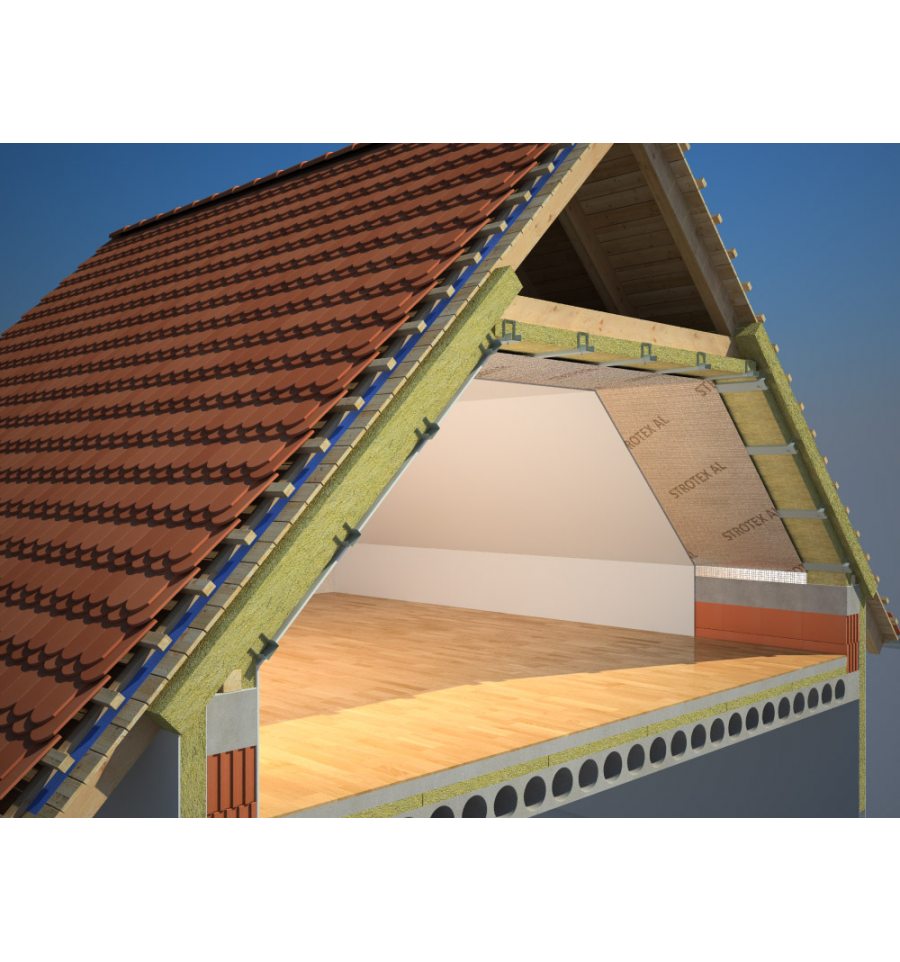

Укладывание теплоизоляционных материалов чаще всего используют материал минеральная вата. Толщина слоя теплоизоляции должна быть не меньше 30 см. Если будет ложиться два слоя необходимо следить о накладке листов друг на друга, это поможет избежать прохождения холода на стыках.
Монтаж гидроизоляции
Укладка кровельного материала
Внутреннее отделочное обустройство мансардной крыши

Советы от строителей

Для удачного монтажа мансардной крыши необходимо придерживаться советов профессионалов:

Что бы не допустить ошибки в расчетах необходимо предоставить работу опытному профессионалу.
Все деревянные элементы необходимо обработать средством от гниения
Для сохранения тепла в доме необходимо использовать утеплитель, имеющий влагоустойчивое свойство
Опорные балки следует тщательно крепить к стенам, это предотвратит смещение крыши
Для более плотного настила утеплителя необходимо проводить его в шахматном порядке.
Не следует использовать материал пенопласт вместо утеплителя ,он способен выделять вредные для организма пары
Воизбегания скопления паров необходимоправильно установить вентиляцию.

Выбирая необходимый кровельный настил, следует помнить, что вся конструкция имеет довольно большей вес.

Поэтому необходимо останавливать внимание на качественных и легких материалах, таких как метало черепица или профнастил,которые позволяют уменьшить нагрузку на фундамент здания.

Для строения мансардной крыши необходимо иметь знания строения мансарда и иметь навыки в строительстве. С помощью использования инструкции можно самостоятельно построить мансардную крышу.

что это, виды, конструкции мансардных крыш с фото

Строительство просторного частного дома часто предполагает сооружение мансарды. Это позволяет сделать функциональным каждый квадратный метр площади. При этом крыши различаются по своим особенностям, внешнему виду и технологии сооружения.

Что такое мансарда и как она появилась

В XVII веке французский архитектор Франсуа Мансара стал использовать в разработке проектов высокие крыши. Это позволяло достичь необходимых визуальных эффектов, создать красивый дизайн здания. Помещение под высокой крышей получилось довольно просторным и архитектор предложил использовать его в качестве комнаты для не слишком именитых гостей или обслуживающего персонала. В XVIII веке мансарды получили широкое распространение в России, например, в Санкт-Петербурге многие здания были оснащены просторными мансардами, крышей сложной формы. В дальнейшем преимущества таких конструкций стали более популярны.

Мансарда делает здание более функциональным

Мансарда представляет собой жилое чердачное помещение, расположенное под высокой кровлей. Эта площадь чаще всего занимает всё свободное пространство под крышей, но возможны и варианты, в которых комната размещена только на определённой части чердака. Высота стен наклонного потолка часто не превышает 1,5 м, а далее начинается угол ската кровли. Конструкции могут быть различными, но всегда мансарда требует определённого обустройства, предполагающего утепление, оборудование жилой зоны.

Когда нельзя и когда можно делать мансарду

Обустроенная и комфортная мансарда — это дополнительное жилое помещение в доме. При этом существуют ситуации, когда невозможно сделать чердак жилым и уютным помещением. В таких случаях возникают существенные проблемы и помещение может быть неудобным в эксплуатации.

Мансарда может быть очень небольшой, но для обустройства важно учитывать определенные требования

Создание жилого помещения на чердаке осложнено или невозможно в следующих ситуациях:

если высота потолка в наиболее высокой точке составляет менее 2,4 м;
слишком низкое, затрудняющее передвижение расположение горизонтальных стяжек стропильной системы;
если стропильная система и перекрытия слишком лёгкие и не подходящие для обустройства жилого пространства на чердаке;
обустройство мансарды в уже готовом доме, что требует разбора кровли.

Лучшим вариантом является проектирование дома сразу с мансардой. Это позволяет предусмотреть все особенности чердачного жилого помещения и сделать крышу с оптимальными параметрами. Если же дом уже построен, а кровля имеет достаточную высоту и выполнена из прочных материалов, то сделать мансарду можно в готовом строении. Конкретного варианта обустройства в таком случае не существует, так как все зависит от индивидуальных особенностей готовой кровли, прочности чердачных перекрытий и других факторов.

Особенности конструкции

Для сооружения мансарды в строящемся доме следует правильно оборудовать крышу. При этом конструкция мансарды состоит из несущих элементов кровли и чердачного перекрытия, а для полного обустройства проводятся утепление, гидроизоляция и отделочные работы.

Обустройство чердака под мансарду требует тщательности

Для того чтобы чердачное помещение стало комфортной жилой комнатой важно предусмотреть наличие в конструкции кровли всех необходимых слоёв. Обязательно при строительстве крыши размещают следующие слои:

пароизоляция, которая необходима для отведения лишней влаги из помещения наружу. Для этого используется специальная плёнка, которая крепится на обрешётку, зафиксированную на стропильной системе;
утеплитель, обеспечивающий сохранение тепла внутри помещения. Материал должен быть негорючим, долговечным и практичным в эксплуатации;
гидроизоляция, выполняющая функцию защиты помещения и несущих элементов от влаги, поступающей снаружи;
вентиляционный зазор необходим для сохранения кровли и предотвращения гниения. Высота вентзазора составляет 45–50 мм, а расположено это вентиляционное пространство между гидроизоляцией и внешним кровельным материалом.

Перед строительством дома с жилым чердачным помещением создаётся проект, в котором содержится вся важная информация о будущем сооружении. Проект предполагает наличие подробного чертежа всего дома и мансарды в частности. Дополнительная информация содержит данные об используемых материал, параметрах помещения.

Для любой мансарды нужен подробный план-проект

При проектировании учитывается множество факторов. Например, вариант обогрева чердачного помещения, климатические условия, назначение комнаты. Это позволяет сделать мансарду, максимально соответствующую условиям эксплуатации и отвечающую современным требованиям комфорта.

Преимущества и недостатки мансардной крыши

Обустройство чердачного пространства под жилое помещение — сложный процесс, требующий знания всех особенностей дома. Для этого стоит узнать преимущества и недостатки мансарды, характеризующие эту конструкцию.

Мансарда характеризуется комплексом черт, которые стоит учитывать при строительстве

Основное преимущество обустройства чердачного помещения заключается в максимальной рациональности использования пространства под крышей. Мансарда также обладает и следующими преимуществами:

эстетичность внешнего вида дома снаружи;
возможность создания оригинального интерьера внутри мансарды;
уменьшение теплопотерь через крышу;
возможность обустройства дополнительной функциональной комнаты.

Даже маленькая мансарда может использоваться рационально

Недостатки мансарды выражены в сложности обустройства помещения. Для создания на чердаке оптимальных условий для проживания необходимы тепло— и гидроизоляционные материалы высшего качества и степени безопасности. Особенно важно правильно спроектировать кровлю, установить специальные окна и обеспечить качественную вентиляцию подкровельного пространства.

Варианты мансард

С момента внедрения в архитектуру мансард появилось множество вариантов таких конструкций. Все они отличаются внешним видом, технологией сооружения, особенностями эксплуатации, но всегда позволяет рационально использовать площадь чердака.

Разные виды мансард позволяют создавать разнообразные интерьеры

Многощипцовая кровля — один из самых сложных вариантов конструкций кровли. Снаружи крыша представляет собой комплекс угловых выступов, а внутри потолок имеет сложную форму.

Множество выступов делают конструкцию оригинальной

Многощипцовая кровля обладает как преимуществами, так и недостатками. Плюсы такой конструкции выражены в следующем:

необычный внешний вид кровли;
быстрый сход осадков;
надёжность стропильной системы;
устойчивость при существенных нагрузках.

Недостатки мансардной крыши выражены в сложности проектирования и обязательном тщательном расчёте параметров сооружения. Поэтому перед строительством создают профессиональный проект, учитывая все особенности конструкции. В противном случае кровля может быть ненадёжной или неровной, что отрицательно отразится на эксплуатационных характеристиках здания.

Многощипцовая кровля может быть довольно простой, но надёжной

Мансарду можно сделать под асимметричной крышей. Такая конструкция отличается тем, что имеет стороны с разными параметрами. Крыша асимметричного типа представляет собой треугольник, преломление которого происходит не на верхне углу, а у основания. В результате этого образуются разные углы и стороны, площадь одного ската больше, чем площадь другого.

Ассиметричная крыша отличается интересным внешним видом

Основное преимущество асимметричной кровли заключается в том, что окна будут вертикальными, а не наклонными. Это позволяет предотвратить попадание влаги внутрь помещения. Мансарда под такой крышей более просторна и обеспечивает комфортное проживание. При сооружении асимметричной крыши важно правильно провести расчёт нагрузки на каждую сторону, ведь от этого зависят надёжность крыши и уют внутри мансарды.

Расчет нагрузки на кровлю проводится профессиональными специалистами

Для жилого дома, имеющего периметр с равными сторонами, подойдёт шатровая кровля. Конструкция предполагает наличие скатов с одинаковыми параметрами и поэтому форма здания должна быть квадратной. Шатровая крыша может быть куполообразной, конической или пирамидальной. Последний вариант является более практичным и часто украшает жилые дома.

Шатровая кровля имеет довольно простую конструкцию

Вальмовая крыша обеспечивает просторное чердачное помещение. Конструкция имеет 4 ската, 2 из которых часто обладают большими размерами, чем 2 поверхности, расположенные с торца здания. Вальмовая кровля позволяет получить просторное помещение мансарды, площадь которой больше, чем при наличии односкатной кровли.

Мансарда под вальмовой крышей отличается большой площадью

Кровля с кукушкой представляет собой крышу, имеющую небольшой треугольный или другой формы выступ, в котором часто располагается мансардное окно. По форме такие сооружения могут быть вальмовыми, арочными, одно— или двускатными. Выступ имеет собственную стропильную систему, сопряжённую с главной. Кровля с кукушкой позволяет получить мансарду большей площади, чем простая скатная крыша. На поверхности может присутствовать несколько кукушек.

Крыша с кукушкой позволяет получить просторную мансарду

Односкатные кровли

Для создания простой и большой мансарды часто сооружают односкатные кровли. В чердачном помещении присутствует одна полноценная стена, а другая представляет собой наклонную поверхность. Окна при этом часто располагаются наклонно, но возможен монтаж кукушки или размещение окон на основной стене мансарды.

Односкатная крыша удобна в монтаже, но требуется точный расчет параметров

Наиболее удобным является угол наклона в 40°, что позволяет сделать на чердаке мансарду. При монтаже скат располагают с подветренной стороны. Наличие одного угла кровли способствует увеличению полезной площади мансарды, над которой можно расположить маленькое чердачное пространство для хранения вещей.

Двускатная крыша с мансардой

Крыша, имеющая два ската, позволяет создать мансарду с равномерным подъёмом потолка. С двух сторон крыша расположена под одинаковым углом к стенам. В местах примыкания потолка к стенам образуется площадь, функциональность которой минимальна. Для создания просторного чердачного помещения достаточно сделать крышу с углом в 45°, что оптимально для домов, ширина которых не более 6 м.

Мансарду можно строить сразу при сооружении стен

Обустройство мансарды под двускатной крышей является популярным и эффективным вариантом рационального использования чердачного пространства. Часто мансарда оснащена балконом, расположенным на торце здания. При проектировании требуется расчёт всех параметров и определение расположения окон.

Кровля ломаной формы

Одной из разновидностей двускатной кровли является ломаная форма. Такая конструкция имеет два ската, но каждый из них сооружён так, что состоит из двух частей. Эта особенность позволяет уменьшить угол наклона кровли и увеличить высоту стен мансарды. В результате этого чердачное помещение становится более функциональным и используется гораздо более рационально.

Ломаная форма позволяет сделать просторную мансарду

Ломаная форма требует правильного сооружения стропильной системы кровли. Нагрузка на крышу при этом невысока, так как наличие двойных скатов способствует быстрому отведению осадков.

Четырёхскатные крыши с мансардой

Особенность мансарды, обустроенной под четырехскатной кровлей, заключается в том, что все 4 стены имеют небольшую высоту. Потолок наклонно возвышается со всех 4 сторон и поэтому полезная площадь мансарды под такой крышей довольно небольшая. Простая четырехскатная кровля практична в эксплуатации, так как осадки быстро сходят по крыше вниз.

Четырехскатная крыша удобна и практична

Конструкции четырехскатной крыши могут быть и более сложными. Например, многоуровневые варианты, включающие в себя несколько наклонных поверхностей, расположенных на разных уровнях.

Варианты крыши мансарды

Конструкции кровель, которые позволяют сделать мансарду в чердачном пространстве, разнообразны. При проектировании особенное внимание стоит уделить и кровельному материалу, который подбирают в зависимости от климатических условий, особенностей конструкции, личных предпочтений и дизайна зданий.

Металлочерепица

Стальная или алюминиевая металлочерепица востребованы в качестве покрытия кровли с мансардой. Материалы могут быть любого цвета, но при выборе стоит обратить внимание на следующие особенности:

геометрия и глубина стельки;
тип цветного покрытия;
толщина материала;
технические характеристики.

Металлочерепица может быть разных цветов, но важным фактором выбора являются характеристики материала

Металлочерепица отличается надёжностью и обеспечивает комфорт в чердачном помещении. Для обустройства под кровлей мансарды стоит выбирать прочные, долговечные структуры, устойчивые к климатическим воздействиям.

Мансарда с крышей из стекла

Стекло редко используется для создания кровли и особенно не подходит для суровых климатических условий. В очень теплом климате реально сделать мансарду со стеклянной крышей, применяя особо прочные материалы и разработав точный проект конструкции.

Стеклянная крыша подходит для мягкого климата и требует тщательного ухода

При проектировании мансарды с прозрачной крышей важно провести тщательный расчёт нагрузки на кровлю, определить параметры стен, угол наклона. Для создания кровли используют прочные материалы, устойчивые к перепадам температур и механическим воздействиям.

СИП-панели для крыши

Специальные строительные щиты из древесной прессованной стружки и пенополистирола могут использоваться для создания крыши мансарды. Этот материал обладает следующими особенностями:

высокий теплоизоляционный эффект;
доступность и невысокая стоимость;
огнеупорность и не токсичность;
простой монтаж;
минимальная нагрузка на несущие конструкции.

При использовании СИП-панелей для кровли важно обеспечить хорошую гидроизоляцию сооружения для защиты материала от влаги.

СИП-панели практичны в эксплуатации и обеспечивают звукоизоляцию

Профнастил для кровли мансарды

Для обустройства крыши с мансардой можно использовать любые кровельные материалы, обеспечивающие надёжную защиту несущих элементов конструкции. Профнастил является одним из востребованных и доступных вариантов. Металлические листы с полимерным покрытием могут быть любого цвета, а при выборе важно обратить внимание на то, что материал должен быть предназначен для кровли.

Крышу с мансардой довольно просто покрыть профнастилом

Как сделать мансардную крышу

Строительство крыши с мансардой предполагает определение варианта конструкции. Только после этого начинается этап проектирования, при котором подбирают материалы, параметры, архитектурные особенности сооружения. Основными являются следующие этапы строительства:

Создание каркаса кровли, стропильной системы. Для этого используют деревянный брус.

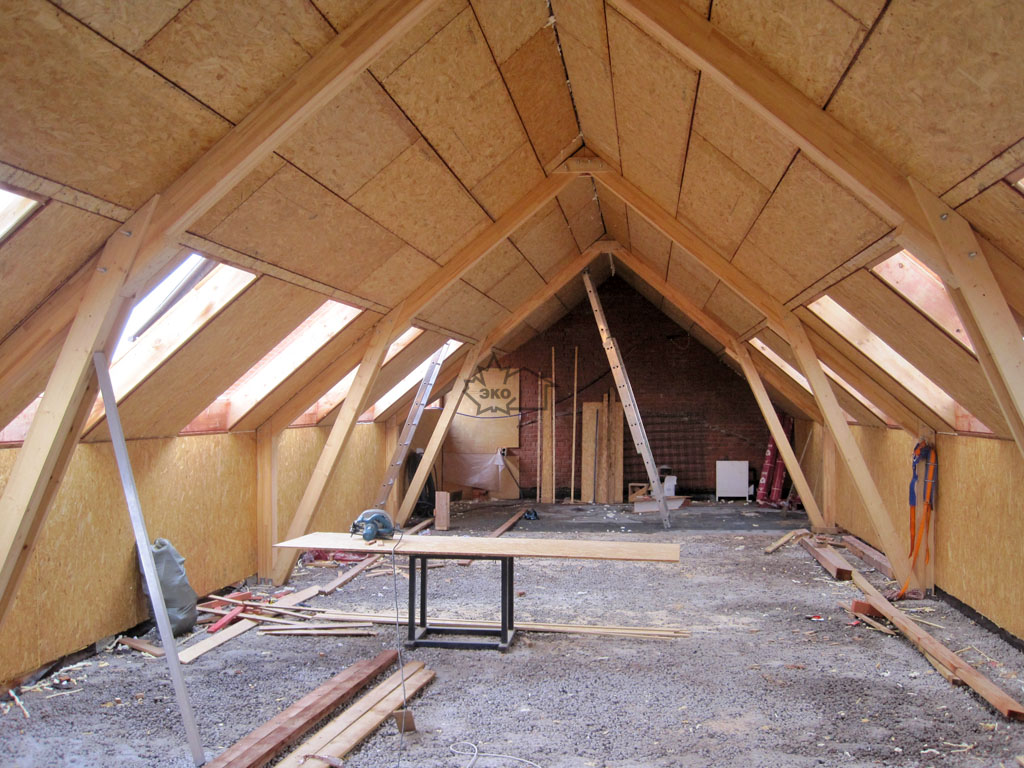

Стропила являются основой для дальнейшей работы
Установка стен и утепление мансарды. На этом этапе укладывают гидроизоляционный слой, который дополняют утеплителем и пароизоляцией.
Кровельный пирог для дома с мансардой состоит из таких же слоев, что и для простой теплой кровли
Отделочные работы включают в себя обустройство пола, потолка и стен. Снаружи кровлю покрывают металлочерепицей или другим выбранным материалом.
Кровельные материалы укладывают на обрешётку
Финишная отделка внутри проводится по окончании всех работ, связанных с обустройством, утеплением помещения.
При обустройстве мансарды важно учитывать климатические условия

Отдельным этапом работ является создание и установка мансардных окон. Пластиковые современные конструкции — распространённый и практичный вариант. Изготовление небольших или сложной формы окон проводится под заказ. Монтируют конструкции в специальный проём, который следует предусмотреть при монтаже стропильной системы крыши. Окна могут быть расположены на торцах кровли, кукушке или наклонно на крыше.

Фотогалерея: варианты интерьеров для мансард

Видео: особенности отделки мансарды

Пространство мансарды может выполнять любую функцию, но всегда важно ещё на этапе строительства и проектирования дома определить тип конструкции, параметры и материалы для сооружения мансарды.

Ломанная крыша дома с мансардой своими руками

Другие статьи на эту тему:

Для небольших частных домов для постоянного проживания, а также дачных, обычно выбирают простые двускатные или ломанные крыши.

Двускатные крыши с прямыми скатами привлекательны с архитектурной точки зрения. Они хорошо сочетаются со стенами при разных углах наклона скатов и имеют простую конструкцию стропильной системы. Однако вписать в двускатную крышу помещения мансарды довольно сложно.

Чтобы разместить достаточно просторную мансарду в доме небольших размеров выбирают двухскатную крышу с ломанными скатами.

Крыша с ломанными скатами имеет более сложную конструкцию стропильной системы. Кроме того, скаты ломанной крыши должна иметь определенные пропорции, иначе крыша будет смотреться некрасиво и уродовать внешний вид дома — «давить дом».

Размеры крыши мансарды

Чтобы дом с ломанной крышей хорошо смотрелся, необходимо правильно подобрать размеры мансардных (нижних) и коньковых (верхних) скатов.

Геометрия ломанной крыши дома с мансардой. 1 — стены дома; 2 — нижний скат; 3 — верхние скаты; 4 — помещение мансарды;

Высота помещений мансарды h₁ по строительным нормам должна быть не менее 2,5 м. На практике высоту комнат мансарды в дачных домах часто уменьшают до 2-2,2 м.

На рисунке показана геометрия ломанной крыши. Если увеличить высоту коньковых скатов, поз. 3 на рисунке, то увеличится общая высота крыши, а коньковый скат будет выглядеть непропорционально большим (на рисунке красным цветом слева).

Если увеличить ширину мансарды с B₂ до B₂‘, не меняя общую высоту крыши, то крыша на доме будет смотреться слишком громоздкой (на рисунке красным цветом справа).

Широкие окна на фронтоне мансарды, окно на чердаке под коньком, два горизонтальных отлива — фронтонный и коньковый, создают оптический эффект маленькой мансарды . Покраска углов дома светлой краской зрительно увеличивает его высоту.

Каких-то определенных правил выбора «красивых размеров» ломанной крыши нет. На внешний вид дома, кроме формы и размеров, оказывают влияние и множество других факторов. Например, изменением цвета и фактуры поверхностей разных частей фасада, а также вставкой декоративных элементов, можно скорректировать облик дома.

Подобрать красивые формы крыши рекомендуется с помощью макета дома. На земле выкладывают доски, повторяя контуры переднего фасада дома в натуральную величину. Передвигая доски контура мансарды добиваются необходимого результата. Снимают с понравившегося макета размеры ломанной крыши дома.

Ориентируясь на снятые с макета размеры вычерчивают эскиз каркаса мансарды. На эскизе указывают размеры каждой детали каркаса и способы соединения отдельных элементов между собой.

Деревянный каркас мансардного этажа

Для сборки каркаса мансардного этажа из дерева целесообразно применять технологию блочного монтажа.

В удобных для работы условиях в горизонтальном положении, на земле или перекрытии, из отдельных деталей собирают крупные части каркаса, а затем устанавливают их вертикально на место. Такой метод значительно ускоряет работы.

Каркас ломанной крыши дома с мансардой. 1 — верхние коньковые стропила; 2 — коньковая накладка; 3 — ригель; 4 — балка чердачного перекрытия мансарды; 5 — нижние мансардные стропила; 6 — каркас боковой стены мансарды; 7 — балка перекрытия этажа дома.

Работы по сборке каркаса мансарды ведут в следующей последовательности.

Сначала собирают продольные рамы боковых стен мансарды, поз.6 на рисунке. Для этого два бруса укладывают друг на друга и пользуясь угольником размечают гнезда для стоек. Пропилы для соединения со стойками «в пол дерева» выполняют сразу на обеих брусьях обвязки.

Продольная рама каркаса стены мансарды. 1 — брус верхней обвязки; 2 — стойка; 3 — брус нижней обвязки

Место соединения стойки и бруса обвязки боковых стен рекомендуется укреплять накладкой из фанеры или оцинкованной стали. Соединение деталей рамы «в пол дерева» с накладками увеличивает жесткость каркаса.

Собранные рамы стен мансарды устанавливают на место в вертикальное положение и закрепляют временными раскосами. Поверх рам устанавливают балки чердачного перекрытия, поз.4. На балки сверху укладывают временный настил.

Коньковую часть каркаса также предварительно собирают в готовые узлы. В настил вбивают гвозди, и по ним, как по шаблону, собирают стропильную раму из верхних стропил, поз.1, коньковой накладки, поз. 2, и ригеля, поз.3.

Нижние концы стропил (поз.1 и 5) обязательно должны иметь соединение «в упор» с балками, поз. 4 и 7 соответственно. Стропила из досок соединяют с балками из бруса с помощью шипа (узлы А и Г). Для облегчения выдалбливания пазов в балках перекрытий, поз.4 и 7, применяют такой способ:

Выдалбливание пазов в балках ломанной крыши дома с мансардой. 1 — шина цепной пилы; 2 — долото; 3 — паз; 4 — брус балки.

Цепной пилой в брусе делают продольные пропилы. Оставшиеся перемычки между пропилами выдалбливают долотом.

Детали каркаса мансарды скрепляют строительными скобами, как показано на рисунке, или стальными оцинкованными соединителями на саморезах.

Размеры деревянных деталей каркаса мансарды

Балки, поз.7 на рисунке, являются элементом силового каркаса крыши мансарды. Кроме того, в показанной на рисунке конструкции, эти детали одновременно служат балками перекрытия нижнего этажа дома.

Сечение балок зависит от величины действующих на перекрытие нагрузок, длины перекрываемого пролета и расстояния между соседними балками (шаг балок). Нагрузки на перекрытие в этой конструкции складываются из обычных нагрузок межэтажного перекрытия плюс нагрузки крыши.

Для балок длиной менее 6 м. в большинстве случаев достаточно выбрать брус сечением 100 х 200 мм. Расстояние в свету между соседними балками 0,6 м.

При устройстве перекрытия необходимо правильно выполнить звукоизоляцию. При строительстве этому вопросу хозяева обычно не уделяют должного внимания, а потом сожалеют об этом.

Балки, поз.4 на рисунке, служат балками чердачного перекрытия. Эта же деталь выполняет роль затяжки для висячих коньковых стропил (поз.1). Подробности устройства и расчет сечения балки можно узнать из статьи «Чердачное перекрытие по деревянным балкам«. Сечение балок выбирают, как для не эксплуатируемого чердачного перекрытия.

Сечение других деталей каркаса тоже зависит в конечном итоге от размеров дома, расстояния между соседними элементами, а также нагрузок — от веса конструкций, ветровых, снеговых, эксплуатационных.

При выборе размеров деталей каркаса мансарды учитывают также стандарты выпускаемых пиломатериалов. Для балок обычно применяют брус или обрезные доски больших сечений. В некоторых случаях балки выгодно делать из досок, сплачиваемых в два или три слоя.

Большие пролеты, более 6 м. перекрывают балками или фермами заводского изготовления.

Пиломатериал для деталей каркаса крыши должен соответствовать первой категории качества для несущих конструкций. Если на гранях бруса балок имеются сучки, то брус укладывается сучками вверх.

Для стропил и других деталей каркаса обычно используют обрезные доски. Читайте подробности о размерах и устройстве стропильной системы крыши: «Крыша частного дома«.

При устройстве каркаса мансарды выгодно руководствоваться проектом. Работа без проекта приводит либо к перерасходу пиломатериала, либо к недостаточной прочности строения.

Посмотрите видео на тему проектирования каркаса мансарды.

Посмотрите видео о сборке каркаса ломанной крыши мансарды.

Фронтоны ломанной крыши

После монтажа каркаса мансарды выполняют обшивку фронтонов. Сделать это выгодней до устройства обрешетки для кровли. Обшивку фронтонов будет удобней обрезать по месту, по границе стропил, чтобы подогнать под свес крыши. Если сначала сделать обрешетку и кровлю, то обшивку фронтонов потом придется тщательно измерять, размечать и подгонять под свес кровли.

Кроме того, крыша с открытыми не зашитыми фронтонами обладает большой парусностью. При сильном ветре крышу может снести.

В некоторых проектах домов фронтоны не зашивают, а выкладывают из того же материала, что и стены. То есть, фронтоны являются продолжением стен дома.

Не следует делать фронтоны из бруса или бревна. Эти материалы при высыхании дают усадку. В результате под скатами крыши образуются зазоры, которые потом трудно заделать. Лучше фронтоны сделать в каркасном исполнении, а снаружи обшить иммитацией бруса или бревна, погонажными изделиями — фальшбрусом или блок-хаусом.

Где купить пиломатериалы в Вашем городе

Пиломатериалы

⇆

Устройство обрешетки и кровли ломанной крыши дома с мансардой

Для крепления кровельного покрытия сверху к стропилам прикрепляют обрешетку. Обрешетку лучше выполнить в виде сплошного настила из обрезных или шпунтованных досок сечением 25 х 150 мм. или древесно-стружечных плит ОСП (OSB) толщиной 10 — 14 мм., или фанеры.

Сплошной настил обрешетки увеличивает прочность и жесткость конструкции крыши, улучшает тепло и звукоизоляцию мансарды. На сплошную обрешетку удобно укладывать практически любой кровельный материал.

Если в качестве кровельного материала применяют жесткие листы черепицы, профнастила, металлочерепицы, ондулина, асбоцемента и других подобных материалов, то обрешетку можно сделать в более экономном варианте — разреженной, набивая на стропила доски или бруски с просветами между ними, поз. 1 и 2 на рисунке.

Ломанная крыша дома с мансардой с кровлей из жестких листов черепицы, металлочерепицы, профнастила и т.п. 1 — бруски контробрешетки; 2 — бруски обрешетки; 3 — паропроницаемая подкровельная пленка; 4 — стропильная нога; 5 — два слоя утеплителя из минеральной ваты; 6 — пароизоляционная пленка; 7 — обшивка скатов изнутри по обрешетке; 8 — кровельное покрытие; 9 — вентилируемый зазор между пленкой и кровельным покрытием; 10 — бруски обрешетки для крепления обшивки

Под настил из штучных кровельных материалов обязательно укладывают подложку из рулонного материала, поз. 3 — гидроизоляционную мембрану. Мембрана служит защитой от конденсата, который может выпадать на внутренней поверхности кровельных листов. Кроме того, мембрана предупреждает проникновение в утеплитель снежной и водяной пыли, которую ветер может задувать в стыки кровли.

В показанной на рисунке конструкции крыши с одним вентилируемым зазором, поз.9, пленка подложки, поз.3, обязательно должна иметь высокую паропроницаемость — не менее 700 г/м²/24час.

Пароизоляционная пленка, поз. 6, наоборот, должна иметь низкую паропроницаемость — не более 0,5 г/м²/24часа.

Полотнища пленок раскатывают и укладывают с нахлестом не менее 10 см.

Требования к устройству обрешетки обычно содержатся в документах производителя кровельного материала. С этими требованиями следует познакомиться заранее. Например, здесь: «Кровля из профнастила» или «Монтаж и укладка битумной черепицы«.

Перед устройством обрешетки обязательно проверяют и выравнивают плоскость скатов. Прямую доску прикладывают ребром к стропилам. Выступающие стропила сострагивают, а в местах провалов к боковой поверхности стропила прибивают доску — накладку.

Кровля мансарды из битумной черепицы

В случае применения мягких кровельных материалов, например, битумной черепицы, на пологом коньковом скате ломаной крыши на сплошной настил, под черепицу, укладывают сплошной слой подкладочного ковра из стекловолокна. Ленты стеклохолста кладут параллельно свесу, снизу вверх, с нахлестом не менее 10 см.

Ломанная крыша мансарды с кровлей из битумной черепицы. 1 — сплошной настил с подкладочным ковром; 2 — стропильная нога; 3 — два слоя утеплителя из минеральной ваты; 4 — пароизоляционная пленка; 5 — обшивка скатов изнутри плитами по обрешетке; 6 — кровельное покрытие из битумной черепицы; 7 — вентилируемый зазор между настилом и утеплителем; 8 — бруски обрешетки; 9 — медная или стальная оцинкованная проволока.

На более крутых скатах полосу подкладочного материала, поз. 1, можно укладывать только в один ряд внизу, вдоль свеса крыши. В качестве подкладочного ковра используют и рубероид.

Сплошной настил, поз. 1, чаще всего делают из плит OSB толщиной 10 — 14 мм., фанеры или используют шпунтованные доски. Плиты рекомендуется укладывать длинной стороной перпендикулярно стропилам, что увеличивает жесткость всей конструкции крыши. Короткие стороны плит обязательно должны лежать на стропильной ноге. Плиты прибивают к стропильной ноге гвоздями с шагом 30 см.

Плиты утеплителя из минеральной ваты, поз. 3, укладывают в промежуток между стропильными ногами. Второй слой утеплителя размещают между брусками обрешетки. Общая толщина слоев теплоизоляции в крыше мансарды должна быть не менее 200

строение конструкции, стропильной системы, инструкция, видео и фото

Чтобы обустроить комфортную жилую зону под крышей, придется приложить немало усилий
Если при постройке дома вам кажется, что второй этаж вы «не потянете», но дополнительную жилую площадь получить хочется, выходом может стать мансардная крыша: своими руками такую конструкцию можно возвести с относительно небольшими затратами. Задача эта, конечно, посложнее обустройства чердака, но при ответственном подходе невозможного нет.
Мы рассмотрим особенности конструкции мансардных крыш, проанализируем, что нужно для их постройки, а также шаг за шагом разберем алгоритм сооружения основных узлов помещения.
О мансардных кровлях
Особенности конструкции мансарды
Строго говоря, конструкция мансардной крыши не слишком сильно отличается от конструкции любой другой кровли с чердаком. Мансарда — это утепленное и «облагороженное» помещение под скатами, которое может использоваться как полноценная жилая комната. Это обеспечивается за счет внесения в схему сооружения ряда изменений:
Каркас типовой мансарды выглядит примерно так
Каркас. Если для устройства чердака используется все пространство под кровлей, то при сооружении мансарды часть пространства под скатами отсекается. При этом внутри возводятся дополнительные опоры, которые не только повышают жесткость каркаса, но и выступают в качестве основы для обшивки стен полученного помещения.
Высота опор может быть разной. При устройстве ломаной мансардной крыши их поднимают до излома, то есть точки изменения угла стропил. Если же мансарду делают под двускатной или односкатной крышей, то высота боковой стенки может не превышать 1–1,2 м, а часть потолка делается наклонной (параллельно скату).
2222Потолок. Здесь возможны два варианта. Для ломаной крыши оптимальным решением будет устройство плоского потолка, перпендикулярного стенам — небольшой угол скатов в верхней части кровли это позволяет. В двускатных конструкциях потолок делают в форме трапеции: плоская часть посередине и два ската, соединяющие ее с низкими боковыми стенами. Также можно вообще отказаться от потолка, просто обшив скаты досками или гипсокартоном до места их соединения под коньком.
Вариант оформления потолка с низкими стенами и скатами по бокам
3333Тепло-, гидро- и пароизоляция. Устройство мансардной крыши частного дома обязательно должно включать все эти работы — иначе помещение получится непригодным для постоянного проживания. Гидроизоляцию обеспечивает кровельный пирог (мембрана + кровельный материал), теплоизоляция укладывается между стропилами, а пароизоляция размещается под обшивкой.
Под скатами крыши обязательно монтируется толстый слой теплоизоляцииДля отделки чаще всего применяют природные материалы — вагонку, фальш-брус и т. д.
4444Отделка. Поскольку значительная часть поверхностей внутри мансарды сформирована либо скатами кровли, либо внутренними опорными конструкциями, оставлять эти поверхности без отделки нельзя. Для деревянного дома чаще всего выбирают вагонку, в зданиях из кирпича или блоков может применяться также обшивка на основе влагостойкого гипсокартона.
Основные преимущества решения
С точки зрения удобства использования мансардная крыша — это отличный вариант для как компактных коттеджей, так и для достаточно больших домов.
Дополнительное личное пространство, полученное при обустройстве помещения под кровлей, точно не будет лишним!
Основные плюсы мансард:
Дополнительное жилое пространство. Здесь все очевидно — мы получаем еще одну (или не одну!) комнату, которую можно использовать как кабинет, гостевую спальню и т. д. В зависимости от качества теплоизоляции помещение можно сделать как летним, так и всесезонным.
Экономия пространства на основном этаже. Наличие мансарды позволяет более рационально спланировать другие помещения. Так, например, при вынесении спальни в подкровельное пространство можно сделать более просторную гостиную.

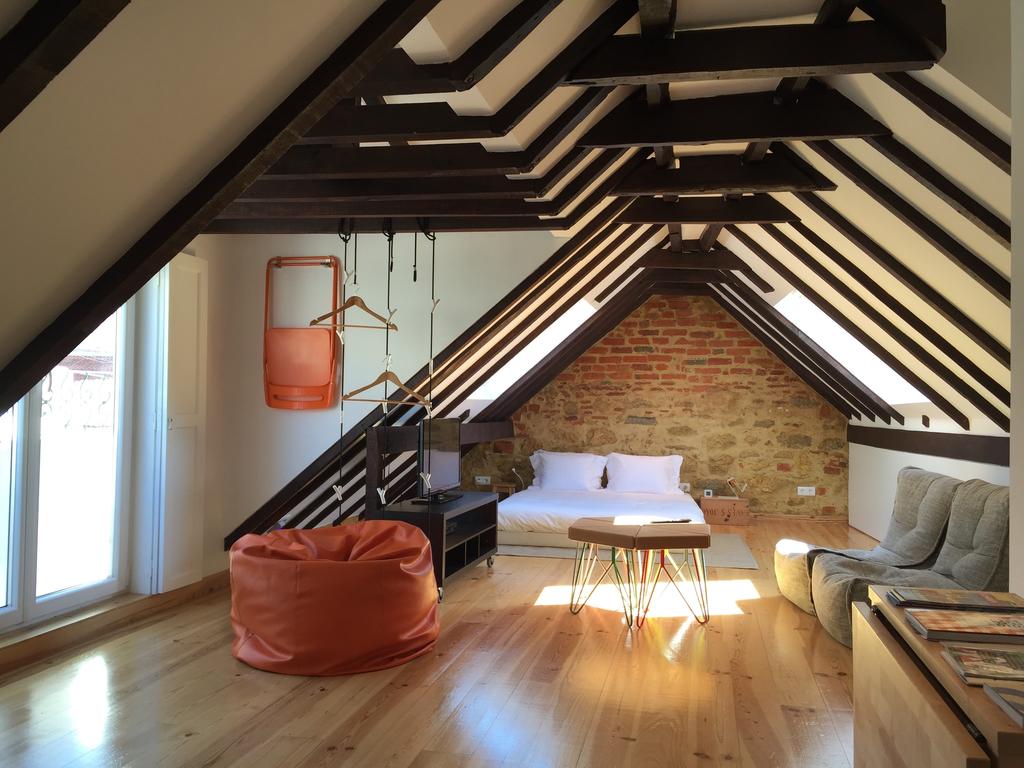

При правильном подходе вместо чердака мы получаем отличную жилую зону
3333Улучшение микроклимата. Теплая комната под кровлей выступает в роли своеобразного буфера для воздушных масс. При этом мансарда обеспечит не только теплоизоляцию, но и нормализацию влажностного режима — если, конечно, мы правильно оборудуем кровельный пирог.
Экономия средств. В среднем цена материалов для устройства мансарды будет на 30–60% ниже, чем для сооружения полноценного второго этажа. Да, полезной площади тоже будет меньше, но если стоит вопрос оптимизации бюджета — это вполне подходящий вариант!
Осмотр крыши: осмотр крыши чердака
Кентона Шепарда и Ника Громико, CMI®
Целью серии «Освоение проверки кровли» является научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и ненадлежащие условия во время проверки. крутые, жилые крыши. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, которые влияют на кровельные материалы и компоненты, включая ветер и град.
На чердаке могут присутствовать компоненты различных домашних систем, и объем этой статьи ограничен дефектами крыши, поэтому мы не будем здесь подробно описывать полную проверку чердака.
Надеть респиратор. Многие типы изоляции содержат твердые частицы, которые переносятся по воздуху при нарушении изоляции. Твердые частицы изоляции могут вызывать респираторные проблемы, а различные заболевания могут передаваться воздушно-капельным путем, содержащим вирус или бактерии, из мочи или фекалий животных.Противопылевые маски не подходят.
Чердак — отличное место, чтобы найти доказательства протечек крыши, особенно если вы уже видели потенциальные проблемы на крыше.
Ищите дневной свет. Если вы видите наружу, вода может проникнуть внутрь. Исключение составляют старые трясущиеся крыши. Иногда сквозь них можно увидеть дневной свет, не обнаружив признаков утечки.
Проходы
Проверьте проемы в кровле.Длительная утечка часто способствует росту плесени, которая обычно проявляется в виде темных пятен на нижней стороне обшивки крыши и на элементах каркаса крыши. Длительная утечка может вызвать серьезный кариес, обычно коричневый или белый.
Используйте влагомер для проверки пятен на предмет повышенного содержания влаги. Гниющие грибки становятся активными при влажности материалов около 20%. Они начинают воспроизводиться примерно на 27%. Эта ферменная перепонка имела уровень 43%.
Воздуховод, который вы видите в правом нижнем углу, выходит из вытяжного вентилятора ванной комнаты, который должен был заканчиваться снаружи дома, а не на чердаке.Влагомер показал влажность почти 70% в кровельной обшивке, хотя к этому источнику влаги добавлялась вытяжная труба, выходящая в то же чердак.
Это вентиляционное отверстие не было прикручено в месте соединения секций. Во время операций по замене кровли кровельщики, поднимающие домкрат, разъединяли соединение, позволяя продуктам горения попасть на чердак. Газы сгорания содержат большое количество влаги.
Если вы обнаружите повышенные уровни, велика вероятность, что это недавняя утечка, а не старая утечка, которая уже была устранена.Сообщите обо всех найденных пятнах. Только не называйте это активной утечкой без уважительной причины. Если вы проверите пятно, и оно станет сухим, возможно, давно не шел дождь. Сообщите о том, что вы видите. Не говорите ничего, что вы не знаете, правда. Если сомневаетесь, порекомендуйте квалифицированного кровельного подрядчика.
Плохие соединения
Поищите плохие соединения и ненадежные крепления. Гвозди следует вбивать к голове, а не прибивать. Металлические соединители нужны не всегда, и их отсутствие не обязательно является дефектом.
Вот еще несколько условий, на которые следует обратить внимание:
сломанные, поврежденные или провисшие компоненты каркаса;
Несоответствующие конструктивные соединения. Металлические соединители не всегда требовались, но когда они устанавливаются, они должны быть закреплены с помощью соответствующих крепежных элементов;
Обшивка, вырезанная для вентиляции, например, на коньках и на крыше. Если это так, убедитесь, что подкладка также обрезана, чтобы позволить воздуху течь;
наличие дефлекторов; убедитесь, что они не заблокированы изоляцией.
H-образные зажимы — это небольшие металлические зажимы, предназначенные для дополнительной поддержки краев панелей обшивки крыши между стропилами. Вы можете увидеть или не увидеть H-образные зажимы, установленные между панелями обшивки крыши.
Выбор использования H-образных скоб — это вопрос архитектора или инженера. Их отсутствие не является дефектом, если вы не знаете, что они требовались в юрисдикции, в которой находится дом, во время его постройки.
*********************************************** **
Пройдите бесплатный онлайн-курс InterNACHI по инспекции кровли.
Освоение проверок кровли
Типы подкровельного покрытия
Проверка подкровельного покрытия на крышах
Системы защиты от падения
Кровля (для потребителей)
Другие статьи о проверках, подобные этому
Лучшая цена на чердак — Отличные предложения на чердак от мировых продавцов чердачных комнат
Отличные новости !!! Вы попали в нужное место для мансарды.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя мансардная комната вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть чердак на AliExpress.С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в чердаке и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести attic room по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
30 Уютные детские комнаты и спальни на чердаке
Есть чердак? Превратите его в уютное пространство для ваших детей! Любой чердак, достаточно большой для комнаты, может быть оформлен как отличная детская спальня любой тематики и стиля. Не думайте, что чердак темный и скучный, вы легко можете превратить его в очаровательную комнату.
Как украсить детскую комнату на чердаке
Сделайте пространство безмятежным, наполненным светом и воздухом, для этого можно сделать дополнительные окна в крыше: они будут пропускать свет днем и показывать звезды во время ночь. Правильно организуйте место для хранения: не оставляйте мертвого места, используйте все это для хранения с прохладными полками и местами. Если это общая комната, подумайте о том, чтобы разместить две кровати с умом.
длинная и узкая детская комната на чердаке
детская чердачная комната с гео-принтом
красочная детская чердак
красочная детская чердак с милыми принтами
современная чердак детская комната
общая чердак детская комната на двоих
Детская комната на чердаке жирным шрифтом
Комната для девочек на чердаке
Есть дочери? Превратите свой чердак в прекрасную общую спальню для девочек в скандинавском, современном, винтажном, деревенском стиле или стиле шебби-шик.Выбирайте цвета: нейтральные и пастельные или смесь смелых оттенков. То же относится и к комнате для одной девочки, и если у вас достаточно места, сделайте игровое пространство с различными игрушками. Выбирайте девичьи штрихи, такие как цветочный текстиль, банты, гламурные предметы и так далее.
Чердак, комната для девочек в розовых и розовых тонах
Комната для девочек в чердаке, в румянах и в горошек
Комната для девочек на чердаке, смелая
Общая спальня для девочек на чердаке
Комната для девочек на чердаке
Общая комната для девочек на чердаке
розово-белая мансардная комната для девочек
розовая винтажная мансардная спальня для девочки
скандинавская мансардная комната для девочек в серых и румяных тонах
милая мансардная детская комната для девочки
винтажная мансардная комната для девочек с румяными акцентами
винтажная мансарда Комната для девочек
Общая комната для девочек на чердаке
Общая комната для девочек на чердаке с цветочными принтами
Комнаты на чердаке для мальчиков
Есть мальчики? Комнаты для мальчиков могут быть не менее красивыми, чем для девочек! Выберите свой стиль, самые популярные из них — супергерой, современный, морской, пиратский или другие тематические типы, или вы можете выбрать что-то попроще, например, скандинавский или деревенский стиль.Выбирайте мальчишеские штрихи — это игрушки, украшения для супергероев и фигурки животных.
Комната мальчика на чердаке в оттенках синего
Комната для мальчиков в стиле бохо
Комната для мальчиков на чердаке в стиле замка
Уютная спальня для мальчиков на чердаке
Комната для мальчиков на чердаке в пастельных тонах
Скандинавская комната для мальчиков в Чердак
Комната на чердаке для мальчиков в стиле шебби-шик
Детская комната на чердаке для мальчиков
15 комнат на чердаке, преобразованных в простые, но элегантные спальни
Мансарда — это пространство в доме, которое находится прямо между потолком верхнего этажа и наклонной крышей.Также они известны своей неэлегантной формой пространства. Это одна из причин того, что большинство чердаков используются как складские помещения. Но разве не приятно правильно использовать все доступные пространства в доме? Ну, некоторые превращают чердаки в комнату развлечений, гостиную, спальню, библиотеку, офис, детскую игровую комнату и другие.
На сегодняшний день мы продемонстрируем немного места для спальни на чердаке. Это может заставить вас пересмотреть решение о том, чтобы использовать чердак в качестве спальни, а не использовать его в качестве хранилища.А еще посмотрите, как дизайнеры грамотно расставили мебель, чтобы в ней было уютно и тепло.
Новые работы
xlorka
Стены, пол и потолок сделаны из деревянных досок с элементами модерна.
Спальня на чердаке V1.01
Акчилуг
Дизайн оформлен в классическом стиле, в котором царит уютная атмосфера за счет использования полупрозрачных штор.
Chez Ric and Fer Спальня на чердаке
Chez Ric & Fer
В спальне с удобной мебелью захочется остаться до конца дня.
Спальня в мансарде в скандинавском стиле
Skeppsholmen
Наличие рабочего стола в спальне может помочь вам сосредоточиться на учебе.
Переоборудование чердака
Дайан Уилсон
Старый вид журнального столика подчеркивает цвет комнаты, не делая ее тусклой и простой.
Спальня в мансарде с инновационными оконными системами
Fakro
Эти большие окна в спальне пропускают больше света, а дополнительное пространство снаружи отводится под балкон или небольшую террасу.
Спальня на чердаке
Alvhem
Белый интерьер с кусочками черного плюс простой, но элегантный камин придают комнате такой уют.
Удивительная спальня на чердаке
Alvhem
В этом номере свежая атмосфера, которую вы захотите создать в своей спальне.
Presidio Heights Residence
Строительство UpScale
Гамак делает эту комнату более светлой.Это место не только для сна, но и для отдыха и приятного времяпровождения.
Шведская спальня в мансарде 20 века
Per Jansson
Спальня в скандинавском стиле с белыми стенами и простой и удобной двуспальной кроватью.
Дизайн мансардной спальни Роберта М. Герни
Роберт Герни
Комната со стеклянной стеной имеет современный вид.
Спальня в мансарде в теплых тонах
Анджело де Бок
Интерьер этой спальни элегантный и в то же время резкий с красной деревянной доской в качестве стены и экзотическим арабским дизайном подушек.
KMIDesign Boston Home Magazine Lake House
Кейт Мэлоуни Дизайн интерьера
Если у вас просторный чердак, почему бы не использовать его как спальню для большего количества людей? Безусловно, это идеальный вариант для большой семьи!
Поместье Ривенделлов
Планы домов
Эркер дает возможность насладиться красотой природы.
Хэмптонс Хаус
Дэвид Хауэлл
Оранжевый и белый мотив создают живую атмосферу.
Использование ограниченного пространства, такого как чердак, может быть удобно, особенно для большой семьи. Только что представленные фотографии — один из способов эффективно использовать это пространство. Поэтому, если у вас есть чердак, используйте его не только как кладовку, но и как дополнительную спальню в вашем доме.
