Крепление для телевизора на стену самодельное: как сделать крепление на стену? Чертежи самодельного настенного крепежа

Содержание

Крепление для телевизора своими руками

Современные телевизоры имеют плоскую форму. Это дает возможность их фиксировать при помощи специальных кронштейнов к стене или потолку. Существует множество фото крепления для телевизора, сделанного своими руками.

Данное решение позволяет освободить комнату от ненужной тумбы, дает возможность закрепить телевизор в наиболее удобном месте, обеспечивает безопасность маленьких детей.

Содержимое обзора:

Особенности крепления

Крепление для современного телевизора на стену, произведенное своими руками имеет свои особенности. К ним относятся:

  • возможность фиксации телевизионного приемника на стене;
  • вариант его крепежа на поверхности потолка;
  • использование поворотной конструкции.

Это позволяет прочно зафиксировать телевизор в нужном месте. Есть возможность регулировать его наклон и расположение, а также за ненадобностью повернуть в сторону.

Необходимые требования

Перед тем, как сделать крепление для телевизора своими руками нужно внимательно изучить материал изготовления стены или потолка в месте будущего крепления.

Крепить кронштейны можно на следующие материалы:

  • железные и бетонные конструкции;
  • кирпич и шлакоблок;
  • пеноблок и массив твердого натурального дерева;
  • на предварительно укрепленный каркаса гипсокартона.

Кронштейн для телевизора на стену своими руками

Современные телевизоры имеют небольшой вес. Это позволяет размещать их не только на тумбочках, но и крепить к стене. Это намного удобнее и расширяет их функционал.

Для фиксации используют специальные настенные кронштейны для телевизора, которые при желании можно сделать своими руками. Но вначале следует узнать нюансы выбора подходящего места и изготовления кронштейнов для телевизора своими руками.

Хорошее место для телевизора

Для размещения телевизора на стене в первую очередь нужно создать максимально комфортные условия для просмотра. При этом обязательно стоит учитывать безопасность всех домочадцев.

Расположение устройства на стене будет во многом зависеть от размещения мебели в выбранной комнате. Необходимо примерно представить, из какой точки домочадцы будут смотреть на монитор. В большинстве случаев это диван и кресла.

На прямой линии между человеком и телевизором не должно быть помех, иначе просмотр едва ли можно будет назвать комфортным.


Следующее, о чем следует подумать при определении подходящего места – окно. Если оно расположено в противоположной стене от монитора, то будет создавать сильные блики – экран будет практически не видно. По этой причине желательно выбрать другое место для ТВ, там, куда не падают солнечные лучи.
Если же такой возможности нет, то лучший способ выйти из этой ситуации – купить плотно закрывающиеся шторы или оконные роллеты.

Чтобы солнце не проникало внутри помещения во время просмотра, необходимо подбирать материалы в стиле Blackout – он практически не пропускает свет, что сделает просмотр более комфортным.

Также нужно подумать, насколько часто придется закрывать окна, включая устройство. Если дома есть настоящие киноманы, проводящие много времени за монитором, желательно покупать шторы с электрическим карнизом.

Ими можно управлять дистанционно с помощью пульта. Это не слишком дорогое приобретение и такая опция добавит комфорт при просмотре.

Оптимальная высота подвеса

Определившись с местом, необходимо выбрать правильное расстояние от пола, на котором будет висеть телевизор.

Параметры будет несколько отличаться в зависимости от выбора комнаты:

  1. Зал. В гостиной комнате люди часто принимают гостей и родственники, проводят различные семейные мероприятия или просто отдыхают наедине с семьей. В любом случае, это место, где собирается много народа, а потому на монитор смотрят с разных точек: диван обычно стоит сразу напротив экрана, по бокам расположены кресла, еще дальше может стоять письменный стол. Условно можно сказать, что середина экрана должна располагаться на расстоянии от 70 до 175 см от уровня пола. Обычно телевизор висит на расстоянии 1,2-1,4 м. При выборе высоты размещения нужно учитывать, что головы домочадцев не должны запрокидываться вперёд или назад, поскольку это создает нагрузку на шейный отдел, что приводит к распространению остеохондроза. Напротив человеческий глаз должен находиться только центр монитора или хотя бы верхняя его треть.
  2.  Спальная комната. Идеальное место для расположения устройства в спальне – прямо напротив кровати. Так его будет удобно смотреть полулежа. Центр экрана по-прежнему должен находиться напротив глаз человека, но при этом угол наклона экрана нужно изменить до 30 градусов. Таким образом, создастся прямой обзор из положения полусидя или лежа. Можно поэкспериментировать и попробовать разное положение. Если ощущается дискомфорт, то опустить или поднять аппарат.
  3. Кухонная зона. Небольшие ТВ-агрегаты довольно часто монтируют к стене в кухонной зоне. Учитывая особенности этого пространства нужно отметить, что человек, находящийся в кухне при готовке, больше слушает телевизор, чем смотрит его. Но при этом экран должен быть виден в любой части помещения, особенно со стороны плиты, где большую часть времени находится хозяйка. По этой причине телевизор должен располагаться максимально близко к потолку. Фиксацию следует проводить с поворотным кронштейном. Также специалисты не рекомендуют ставить телевизор около кухонных шкафов – повышается риск повредить экран дверцей или предметом, который упал с подставки. Дополнительные условия: устройство не размещают около плиты или раковины. В противном случае устройство может легко повредиться нагретым воздухом или водой.

Определившись с местом и расстоянием от пола, полезно будет узнать, как сделать кронштейн.

Делаем кронштейн своими руками

Если нет желания приобретать специальный кронштейн для телевизора в магазине, его можно изготовить своими руками по схеме:

  1. Для сборки контракции понадобятся четыре уголка из алюминия или другого прочного материала. Из них будет изготовлен сам кронштейн для телевизора своими руками. Также нужно найти 1 велосипедную спицу, что будет использована в качестве дополнительного крепления. Желательно искать уголок именно из алюминия, поскольку обрабатывать его гораздо проще, чем другие металлы. Размеры не так важны, главное, чтобы они точно совпадали с отверстиями, расположенными на корпусе аппарата и на самом уголке.
  2. В деталях проделывается по 2 отверстия, чтобы через них прикрепить железо к телевизору.
  3. В верхней части также делается одно отверстие, куда будет помещена спица для лучшей фиксации телевизора к стене.
  4. Готовые детали соединяем с корпусом телевизора болтами М4. Остальная пара надежно монтируется к стене (после предварительного просверливания – 2 отверстия для болтов, 1 сверху для спицы).
  5. Каждое из проделанных отверстий должно идеально располагаться друг напротив друга, чтобы аппарат надежно был смонтирован без перекосов.
  6. Как только все детали подготовлены, можно производить монтаж ТВ-устройства на стену. Для этого телевизор поднимают и совмещают с креплениями. Далее вставляется спица. Если велосипедных спиц нет, её можно заменить обычным гвоздем. Чем габаритнее телевизор, тем толще должен быть гвоздь.

Изготовление крепежа на стену и монтаж своими руками закончен. Чтобы упростить сборку, желательно для себя на бумаге составить чертеж с точными размерами, чтобы после ориентироваться по нему.

Трудности возникают, когда ТВ предстоит смонтировать к стене из гипсокартона. Это крайне хрупкий строительный материал, который может не выдержать нагрузки при неправильной фиксации.

Специалисты советуют в этом случае применять следующие виды монтажа:

  1. При помощи дюбель-бабочки с условием, что телевизор весит не более 15 кг. Это агрегат на 42 дюйма. В противном случае стена покрошится спустя короткий промежуток времени.
  2. Используя магнит, найти шурупы, которые прижимают гипсокартон к направляющей. После можно вешать самодельный или покупной кронштейн к профилю из металла, что находится за листовой стеной.

Если есть сомнения в том, что гипсокартон выдержит вес ТВ-аппарата, то желательно не рисковать и провести фиксацию к потолку через держатель.

Как повесить телевизор на стену без кронштейна

При установке телевизора на стену без кронштейна необходимо позаботиться, чтобы между стеной и ТВ-агрегатом оставалось небольшое расстояние в несколько см (в большинстве инструкций нет этого указания, а потому забывать об этом не стоит). Таким образом, будет создаваться вентиляция и телевизор не перегреется при эксплуатации.

Инструкция:

  1. В строительном магазине купить металлические уголки, анкеры и металлические пластины.
  2. Пластины должна быть толщиной в 4 мм – идеальны для изготовления рамки, которая точно подходит под размеры ТВ-устройства.
  3. В задней панели телевизора (предварительно сняв ее) сделать отверстия под пазы, куда будут помещаться болты. Диаметр зависит от резьбы купленных болтов.
  4. Болтами к раме крепятся четыре уголка.
  5. Получившуюся конструкцию фиксируем к панели ТВ.
  6. Четыре уголка надежно крепим к стене с тем же расстоянием между уголками, что находятся на панели телевизора. В металлических уголках уже есть готовые отверстия (3), чтобы проще было выбрать нужное положение.
  7. Уголки скрепляются между собой с помощью болтов и гаек.

Осталось проверить надежность крепления. Если ТВ-аппарат не шатается на держателях, то он качественно установлен. Если возникли сомнения, то лучше снять телевизор и более надежно закрепить в стене анкеры. Иначе есть риск опрокидывания дорогостоящей техники.

Самодельный кронштейн для крепления телевизора на стену. ⋆ Полезные самоделки

04-02-2016

Самодельный кронштейн для телевизора

Самодельный кронштейн для телевизора
Самодельный деревянный кронштейн для крепления телевизора на стену. Дешево и сердито.

Самодельный кронштейн для телевизора
Для начала вот схематический рисунок самого кронштейна, как вы видите кронштейн предельно прост и крепится на принципе замка. Размеры креплений у всех телевизоров разные, поэтому я просто расскажу сам принцип изготовления.

Самодельный кронштейн для телевизора
Для изготовления кронштейна понадобятся 3 деревянные брусочка примерно 25×50 мм. и два бруска 25х25 мм. Четыре болта с шайбами, для крепления кронштейна к телевизору и два самореза с дюбелями для крепления замка кронштейна к стене.

Самодельный кронштейн для телевизора
Отмерьте на торцах двух брусков линии под углом 45 градусов и соедините их с помощью линейки по длине бруска. Я сделал замок кронштейна для телевизора с помощью скобеля и рубанка. Если у вас есть циркулярная пила, то сделать отпил на 45 градусов не составит труда.

Самодельный кронштейн для телевизора
Дальше сверлим отверстия в брусках под болты крепления для телевизора. На квадратных брусках просто сквозные отверстия, а на брусках замка и на нижнем бруске кронштейна нужно дополнительно просверлить перьевым сверлом потайные отверстия, чтобы не выступали шляпки болтов.

Самодельный кронштейн для телевизора


Вот сам кронштейн в сборе.

Самодельный кронштейн для телевизора
Крепим кронштейн болтами к телевизору.

Самодельный кронштейн для телевизора
Вымеряем высоту и уровень и с помощью саморезов и дюбелей крепим планку замка кронштейна к стене.

Самодельный кронштейн для телевизора
Вот готовый результат, телевизор на самодельном кронштейне очень надежно закреплен на стене, и что самое главное — очень дешево) Желаю удачи).

Еще интересные видео-самоделки:

типы кронштейнов, способы монтажа, самостоятельное изготовление

Время чтения: 7 мин.

C появлением плоских телевизоров популярность стали приобретать всевозможные кронштейны. Такое крепление для телевизора надежно фиксирует технику на стене. Благодаря этому приспособлению существенно экономится пространство, а сам прибор защищается от повреждений.

Подготовительный этап

Кронштейн - удобное приспособление для закрепления телевизора

Перед приобретением телевизора потребуется провести некоторые подготовительные работы, включающие выбор места и измерения.

Выбор места для подвешивания телевизора

Смотреть телевизор должно быть удобно

Следует учесть несколько важных требований:

  • место установки должно находиться в недосягаемости для детей и домашних животных;
  • расположение оптимально с точки зрения экономии пространства, кронштейн не располагается на проходе;
  • техника гармонично впишется в интерьер.

Высота

Схема определения высоты установки

Высота установки – индивидуальный параметр. Он зависит от роста человека, позы, в которой привычно смотреть телевизор. Главное правило, чтобы середина экрана находилась на уровне взгляда. Обычно это 100-120 см от пола. Причем высота установки техники в гостиной будет приближаться к верхней границе, а в спальне – к нижней, чтобы удобно было смотреть на экран лежа в постели. В кухне нередко используют потолочное крепление для телевизора, так как больше установить ТВ некуда.

Для точности расчетов высоту монтажа креплений определяют опытным путем.

Расстояние от мебели

Рекомендованное расстояние до экрана

Расстояние от телевизора до мебели – важный критерий, который определяет выбор диагонали экрана. А от этого параметра зависит, какой кронштейн потребуется для крепления к стене.

ДиагональМинимальное расстояние (м)Максимальное расстояние (м)
26’’12
30’’1,12,3
34’’1,32,6
42’’1,63,2
47’’1,83,6
50’’1,93,8
55’’2,13,9
60’’2,34,6
65’’2,64,9

Материал

Рекомендуется выбирать металлические кронштейны

Крепеж может быть пластиковым или металлическим. Металл, соответственно, более прочный и выдержит больший вес. Однако приблизительных расчетов производить не придется, поскольку максимальный вес техники, который можно установить на крепление, указывается в паспорте к изделию.

Типы креплений для телевизора

Различают несколько вариантов креплений для телевизора на стену. Они отличаются друг от друг по конструкции, функциональности и, что немаловажно, стоимости.

Для фиксированного монтажа

Простейшая конструкция для фиксированного монтажа

Такие кронштейны наименее функциональны. Они не предполагают изменение положения телевизора, зато и средняя цена на них самая низкая и они наиболее компактные. Из-за отсутствия поворотных деталей крепеж для телевизора устанавливается очень близко к стене. Его устройство простое: он состоит из двух основных деталей. Одна из них имеет пазы и прикручивается к основе, а другая имеет выступы и устанавливается на ТВ. При монтаже детали вставляются друг в друга.

Наклонные кронштейны

Наклонный кронштейн с встроенным уровнем

Такое настенное крепление для телевизора тоже довольно компактное. К основной конструкции добавлено подвижное верхнее крепление, что дает возможность изменять положение техники по вертикали до 20 градусов, то есть наклонять его вниз. Это удобно, так как на экранах плоских телевизоров яркость изображения зависит от угла обзора.

Наклонно-поворотные

Наклонно-поворотная конструкция

Расположение экрана можно регулировать как вертикально, так и горизонтально, что позволяет добиться качественной картинки. Причем регулировка выполняется одним движением руки. Такой вариант подходит для телевизоров, которые используются часто и для разных целей: просмотра видео, игр, караоке и т.д., а также в квартирах студиях или гостиных, совмещенных с кухней.

Однако у таких кронштейнов есть и недостаток – они занимают много места, так как для поворота телевизора необходимо свободное пространство.

Поворотный-выдвижной

Поворотный телескопический кронштейн

Кроме основных типов кронштейнов, различают еще несколько подвидов. Поворотный-выдвижной – один из них. Этот тип кронштейна удобен тем, что он «умеет» поворачиваться и выдвигаться вперед, благодаря чему увеличивается расстояние от стены и уменьшается расстояние до зрителя.

Угловой

Угловое размещение телевизора позволяет значительно сэкономить место и использовать мало задействованное пространство в углу. Обычно угловые модели относятся к поворотным и позволяют повернуть технику в зависимости от точки просмотра.

В продаже встречаются кронштейны с пультом управления, которыми можно управлять сидя, не покидая места просмотра. Цена на такие модели будет выше. Однако кронштейн выбирают с учетом потребностей. Не стоит платить за ненужные функции.

Крепление для телевизора подбирают к уже приобретенной технике, потому что необходимо учесть расстояние между отверстиями крепления на задней стенке.

Как повесить телевизор на стену: выбор крепежа

При выборе типа крепежа для фиксации телевизора на стене, нужно соблюдать несколько важных требований. Кронштейн обязательно подбирают по весу техники и диагонали экрана. В первую очередь учитывают максимальную нагрузку, которую выдерживает крепеж. Если она меньше или практически равна весу телевизора, то такой крепеж не подходит. Необходимо подбирать крепление по максимальной нагрузке с запасом.

Каждая модель кронштейна подходит для телевизора с определенной диагональю. Например, на выбранный кронштейн допустима установка телевизоров с диагональю 40 и 42 дюйма, с большим экраном на этот кронштейн устанавливать технику уже нельзя, а с меньшим можно, если крепления совпадают. Этот параметр указывается в сопроводительной информации.
Менее значимая деталь – цвет кронштейна, но стараются подобрать модель, совпадающую по цвету с корпусом телевизора.

Кронштейн подбирают по цвету к цвету корпуса телевизора

Кроме того, кронштейн может иметь дополнительные элементы:

  • короб, куда прячут провода;
  • полки.

Что касается крепежа для крепления самого кронштейна, то чаще всего используют дюбели. Но они надежно закрепляются только в прочных основаниях – кирпиче, бетоне. Если же стены выполнены из других материалов – пустотелых, рыхлых – вместо дюбелей применяют анкерный крепеж.

Для гипсокартона

Дюбель молли

Если необходимо повесить телевизор на перегородку из ГКЛ, необходимо выбрать крепеж с большой площадью соприкосновения со стеной, например дюбель-бабочку. Он выполняется из пластика. Другая разновидность – дюбель молли. Это металлический крепеж. Металл для монтажа кронштейна предпочтительнее. Но даже если выбирается такой надежный крепеж, стоит при сооружении гипсокартонной перегородки заранее продумать, где будет установлена техника и сделать на нужном уровне закладные элементы. Потом, когда телевизор будет устанавливаться, дюбели рекомендуется вкручивать сквозь гипсокартон именно в закладные.

Для сыпучих и пустотелых оснований

Так работает химический анкер

Для сыпучих и пустотелых стен потребуется совсем другое крепление для телевизора – химические анкера. Они представляют собой клеевую основу и анкер или шпильку. Первоначально в стене высверливается отверстие и полость вычищается с помощью пылесоса. Важно убрать все мельчайшие частицы раскрошившейся стены, чтобы клей качественно схватился с основанием. Затем вставляют ампулу или капсулу с клеем, и потом устанавливают анкер. Крепеж должен зафиксироваться в отверстии, то есть нужно подождать, когда клей станет твердым.

Если основание пустотелое, предварительно нужно установить сетчатый фильтр. Далее действия выполняются по уже известному алгоритму. Фильтр не дает клею сильно растекаться.

Для тонких стен

Болт с шайбой и гайкой

Если перегородка тонкая, не удастся установить длинный крепеж. А надежность креплений в большей мере обеспечивается именно длиной стержня. В таких случаях необходимо выбирать болты с шайбами и гайками. Шайбы устанавливают с двух сторон, подкладывая их под шляпку болта и под гайку. Благодаря этому увеличивается несущая способность крепежа и кронштейна. Можно сделать стену гладкой. С этой целью гайки утапливают внутрь стены, отпиливают лишнюю длину стержня и замазывают места креплений шпаклевкой.

Если крепеж вкручивается в кирпич или бетон, можно нарастить толщину с помощью деревянного бруска.

Монтаж телевизора на стену: пошаговая инструкция

Проверка горизонтальности

Перед тем как прикрепить телевизор у стене, проверяют, где располагается в стене электропроводка, чтобы случайно не задеть ее сверлом. Если неизвестно, где она проложена, можно воспользоваться детектором проводки. Выбрав подходящее место, приступают к дальнейшим действиям:

  1. Берут опорную пластину и устанавливают ее к стене строго горизонтально. Горизонтальность проверяют водяным уровнем.
  2. Карандашом или маркером выполняют разметку на стене.
  3. Теперь проделывают отверстия и устанавливают крепеж.
  4. Прикручивают опорную пластину к стене. Пренебрегать установкой всех метизов не стоит. Только так обеспечивается надежность монтажа кронштейна.
  5. Монтируют ответный элемент на обратную панель техники. В посадочных отверстиях уже находится необходимый крепеж. Его и нужно применить для установки ответной пластины.
  6. Затем остается только навесить ТВ. Делать это рекомендуется с помощником.

Монтажные отверстия на задней крышке телевизора

Самодельные крепления для телевизоров

Даже простые кронштейны для крепления телевизоров на стену стоят прилично, поэтому есть смысл сэкономить и сделать крепление для телевизора на стену своими руками. Для этого используются универсальные строительные материалы. Даже простые металлические уголки позволяют закрепить телевизор на стене без специального кронштейна.

Из алюминиевых уголков

Установка уголков на заднюю панель телевизора

Можно изготовить устройство для закрепления телевизора на стене из уголков. Лучше выбрать алюминиевые, так как их легче резать и обрабатывать. Рекомендованная толщина металла – от 3 мм, ширина полки – 25 мм, количество — 4 шт.

Крепление из металлических уголков

  1. Длину отрезков выбирают таким образом, чтобы можно было сделать отверстия для крепежа сверху и снизу, то есть длина должна быть равна расстоянию между монтажными отверстиями плюс примерно по 2-3 см с каждой стороны. Важно просверлить отверстия так, чтобы они совпали с монтажными на задней панели ТВ.
  2. Другая пара уголков будет крепиться к стене. Промежуток между элементами должен быть чуть меньше или больше по сравнению с расстоянием между уголками, закрепленными на задней панели техники.
  3. Перед тем как прикрепить телевизор к стене, делают соответствующую разметку, выверяя вертикальность монтажа каждой детали.
  4. Теперь в уголках, предназначенных для установки на стену, высверливают отверстия под фиксирующий крепеж (в тех уголках, что установлены на заднюю крышку ТВ, такие отверстия тоже нужно сделать).
  5. Потом крепление устанавливают на стену, совмещают отверстия и закрепляют самодельный кронштейн, вставив в соприкасающиеся отверстия шпильки или болты.

С минимальными усилиями

По тому же принципу устанавливают настенный крепеж для телевизора, изготовленный из металлических уголков с перфорацией. Усиленные крепежные элементы используют для крепления балок и каркасов домов. В них уже предусмотрены отверстия. Они, естественно, будут совпадать на каждом изделии. Потребуется 4 элемента для установки на заднюю стенку телевизора и четыре – для стены. К стене такие уголки крепят в большинстве случаев дюбелями и саморезами (в зависимости от материала стены), а между собой скрепляют болтами.

Поворотный кронштейн из труб

Кронштейн, собранный из металлических труб

Для изготовления крепления из металлических труб потребуется сварочный аппарат, дрель, трубогиб, болгарка. Работа будет трудоемкой. Из материалов подготавливают:

  1. Две небольших металлических листа – один из них будет прикручиваться на стену, а другой к телевизору.
  2. Два небольших отрезка трубы – один меньшего диаметра, но большей длины, другой большего радиуса и покороче. Первый будет привариваться к листу металла, который установится на стену, второй – к пластине для телевизора. Вторая труба должна надеваться на первую.
  3. 8 болтов.

Отдельные детали свариваются, а затем крепеж прикладывается и прикручивается к стене, которая предварительно размечается. Принципиально методика монтажа кронштейна, что покупного, что сделанного собственными руками, ничем не отличается.

Таким образом подбирают и устанавливают крепления для телевизора. Чтобы само крепление и техника прослужили дольше, следует учитывать все перечисленные правила монтажа, выбирать надежные метизы и другие комплектующие.

Крепление для телевизора


Плоский и большой телевизор (конечно, если он вам хоть иногда нужен), давно и прочно поселился в доме практически каждого из нас. Но вот незадача, он по-прежнему стоит на тумбочке, полке или в нише стенного шкафа, целиком и полностью нивелируя основное из своих достоинств: он тонкий, а значит, может просто висеть на стене, занимая при этом минимум (читай – нисколько) места.

Однако поход в магазин, где помимо самих телевизоров, продавалось и несколько вариантов крепления для них, сильно остудили мой пыл и желание приобрести одно из них «здесь и сейчас». Ну не может несколько незамысловатых железок (пусть и сертифицированных по каким-то нормативам и требованиям), стоить половину и больше стоимости самой телевизионной панели. Причём поиски на просторах «всемирной паутины», дал такой же результат: выбор минимальный, а стоимость – заоблачная. Поэтому выход для меня нарисовался всего один – сделать нужное крепление для телевизора на стену самостоятельно.

После двух-трёх дней обдумывания и взвешивания различных моделей, я решил «пойти своим путём», и причин этого было несколько:
• у меня нет регулярного доступа к трубо- листогибу,
• сварочный аппарат – «табу», тем более дома,
• ограниченность имеющихся дома материалов и инструментов,
• да и хотелось поскорее получить законченный результат и перейти к «ходовым испытаниям».

Причём среди достоинств, было ещё одно, ставшее затем основным: это крепление для телевизора 99,9% времени, скрыто от посторонних глаз, а поэтому сильно заморачиваться по поводу внешнего вида, точно не стоит.

Но мы немного отвлеклись, поэтому приступим. Чтобы самостоятельно сделать это крепление для телевизора, нам потребуется:

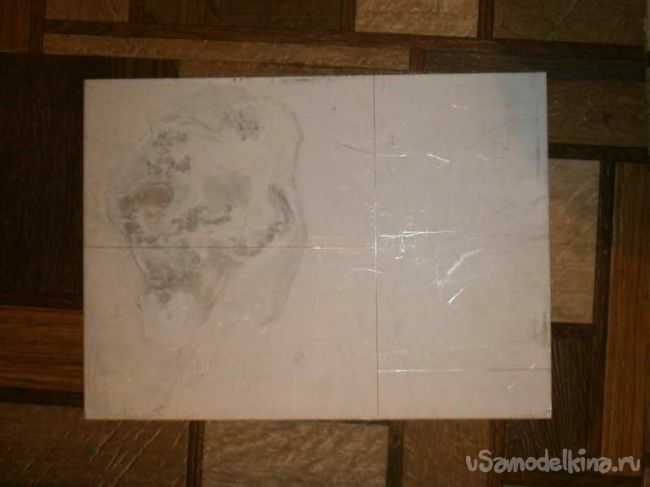

• лист алюминия, толщиной 4 и размерами 280 на 380 мм,

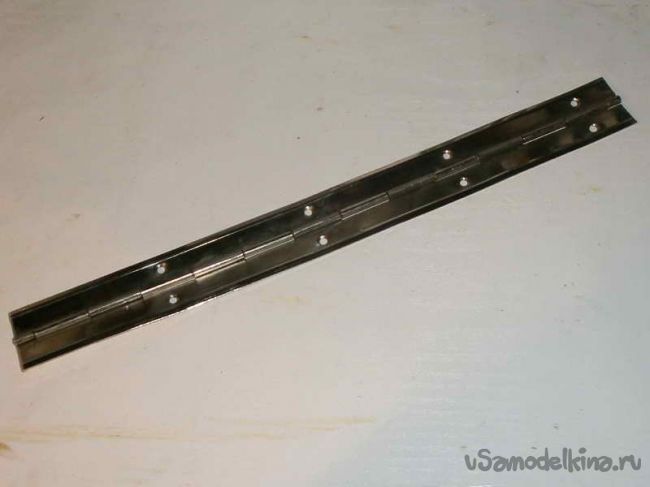

• рояльная петля, длиной 300 и более мм (обязательно усиленная и толстая, мне пришлось переделывать, или просто навесные, крепкие петли),

• клёпочный пистолет (или клёпочник) и 16 нетолстых и недлинных клёпок,
• линейка и шило,
• керн, зубило, молоток,
• уровень,
• дрель-шуруповёрт (просто удобно ей работать) и сверло по диаметру взятых заклёпок,
• дрель ударная с победитовым сверлом,
• болгарка,
• четыре винта М4 с декоративной большой шляпкой (гайки не пригодились),

• и пять (хотя и четырёх хватит «за глаза») дюбель-гвоздей или просто пластиковых дюбелей с длинными саморезами,

Вот и всё, приступаем.

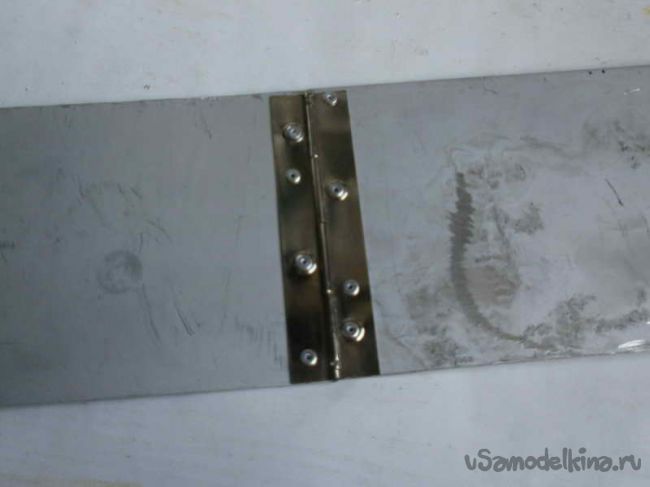

Лист алюминия разрезаем на три детали (две – 140 на 240 и одна – 140 на 280), а рояльные петли на два фрагмента по 135 мм. Обязательно в двух местах по краям, резким ударом молотком и зубилом, фиксируем внутренний стержень относительно рубашки, чтобы он никогда не выпал. Приклёпываем рояльные петли (нужно просверлить дополнительные отверстия в них самих), соединяя сначала две детали,

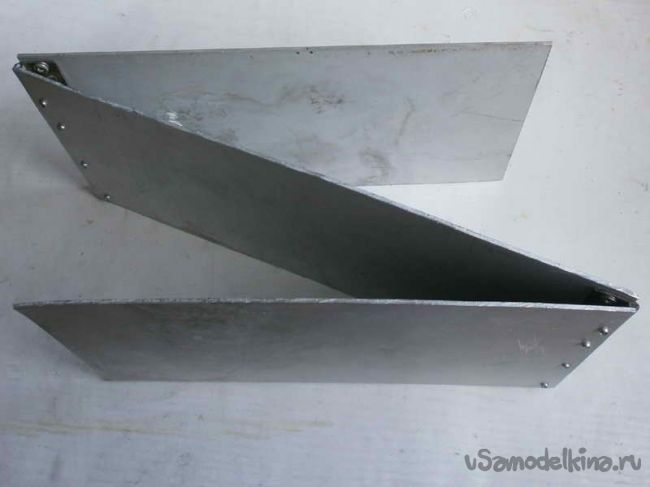

а потом приклёпывая и третью. Получится буква N (или И, кому как больше нравится), причём более длинная деталь будет как раз посредине.

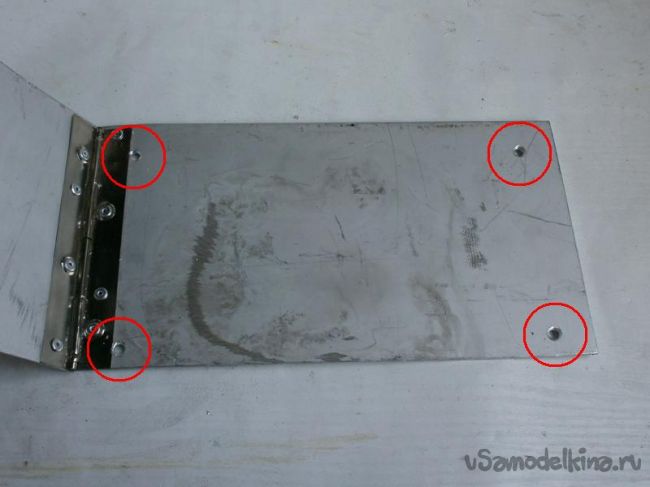

Теперь в одном крыле этой «буквы» сверлим четыре отверстия для крепления телевизора (обычно это 100 на 200 мм, хотя могут быть варианты на других моделях),

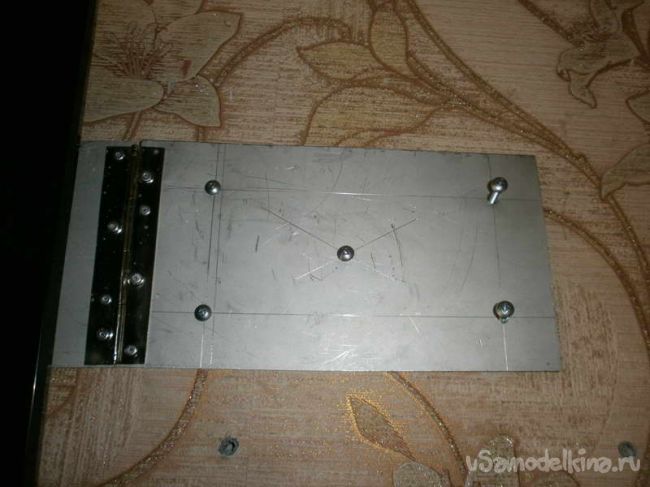

а в другом – пять отверстий (посредине – центровочное, по нему вы и будете выставлять само крепление по уровню и размечать места, где будете сверлить остальные).

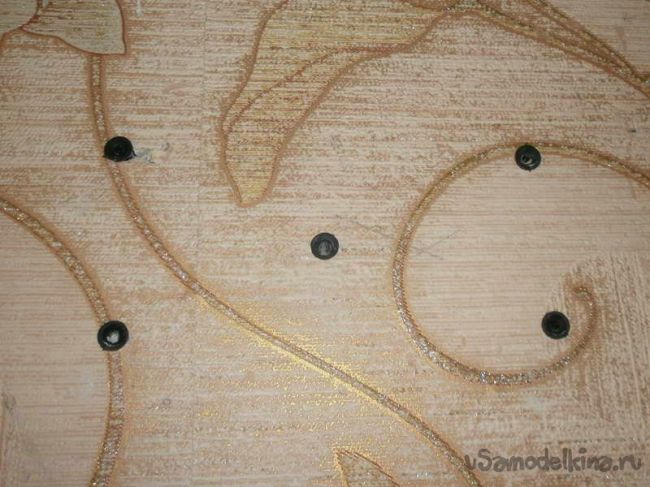

В стене просверлили пять отверстий и вставили в них дюбеля. Начинаем собирать.

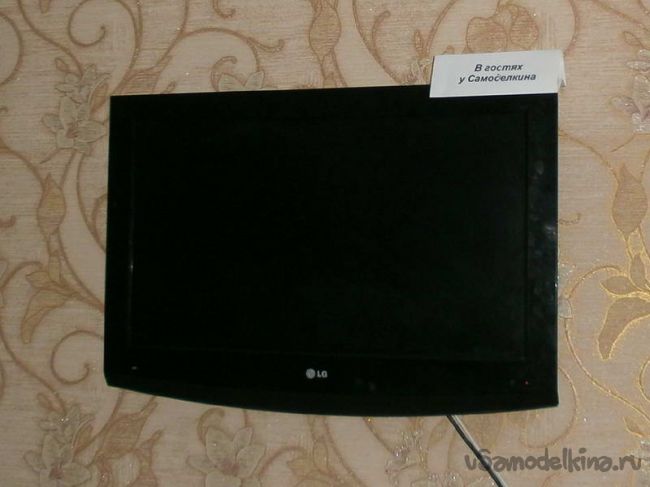

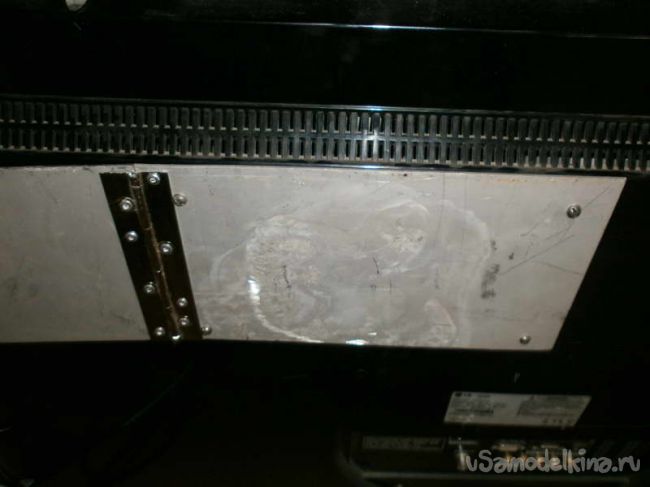

Сначала прикручиваем крепление к самому телевизору винами М4 (пришлось их даже немного укоротить до длины 14 мм),

а затем ответную часть уже, с телевизором (вам наверняка потребуется помощник, сам он достаточно тяжёлый), крепим к стене. Тут пригодится всё тот же шуруповёрт с крестовой битой, хотя и соответствующая отвёртка может его заменить.

Телевизор висит на стене. Подключите к нему электрический и телевизионный кабель, и работа окончена. Причём сам телевизор не статичен, а вы можете повернуть его хоть вправо, хоть влево, как вам будет удобно.

Вот и все премудрости, приятного, а самое главное – удобного просмотра. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

6 способов сделать собственную антенну HDTV своими руками по дешевке

Вы слышали, что можно построить собственную антенну HDTV для приема цифровых наземных сигналов (DVB-T). Звучит как хорошая идея и большая экономия. Вы планируете перерезать шнур, и это звучит идеально. Но возможно ли это?

Да, это так! Вот шесть способов построить собственную антенну HDTV из предметов домашнего обихода.

причин сделать самодельную антенну HDTV

Итак, почему вы можете выбрать самодельную антенну для приема цифрового ТВ? Не могли бы вы просто купить одну из лучших телевизионных антенн? Используйте вместо этого кабель или спутник?

best-outdoor-antennas

Что ж, на ум приходит несколько причин:

  • Беспроводное телевидение дешевле, чем кабельное, и вы хотите отрезать шнур (но сначала рассмотрите эти подводные камни).
  • Вы не можете позволить себе антенну заводского изготовления.
  • Ваша антенна сломалась во время шторма, и вам нужно срочно заменить.
  • Вы просто любите делать свои собственные вещи.

Что бы ни побуждало вас создать собственную антенну HDTV, у вас есть несколько вариантов. Каждый из них имеет немного другой дизайн, и все они могут быть построены из предметов домашнего обихода.

Неважно, насколько мал ваш бюджет. Если вы хотите принимать сигналы цифрового телевидения по воздуху, эти четыре конструкции антенны идеально подходят.

Когда вы закончите, вы сможете принимать обычные телеканалы OTA. Если вы «перерезаете шнур», вам следует соединить эти бесплатные телеканалы с недорогим медиа-стримером, таким как Amazon Fire TV Stick или Raspberry Pi с Kodi.

[amazon title = "Fire TV Stick"]

1. Самодельная телевизионная антенна из скрепки

Удивительно, но возможно получать изображения поверх воздух с помощью скрепки в качестве ТВ-антенны своими руками!

Это будет зависеть от силы сигнала, расстояния до передатчика и погодных условий, но

При благоприятной силе сигнала, расстоянии передатчика и погодных условиях вы можете смотреть телевизор, используя обычные канцелярские принадлежности!

Как объясняется в видео, все, что вам нужно сделать, это развернуть скрепку в форме буквы L.Подключите более короткий конец коаксиального кабеля, который затем подключается к телевизору.

По общему признанию, это несложно. Чтобы это работало, вам понадобится длинный кабель, чтобы достичь высоты крыши. На видео YouTube LaneVids вешает свой кабель на чердаке и ведет зрителя к своему основному телевизору. Изображение четкое, хотя иногда и резкое, но эта самодельная телевизионная антенна всего несколько дюймов в длину!

Здесь стоит добавить, что в некоторых (хотя и редких) случаях скрепка может даже не потребоваться.Опять же, это зависит от погодных условий, но некоторые пользователи сообщают, что сигналы цифрового телевидения принимаются только по кабелю.

Хотя он должен быть направлен в правильном направлении, это может быть все, что вам нужно для приема сигнала HDTV.

2. Карточная и фольговая ТВ-антенна DIY

Немного более сложный вариант, эта версия DIY HDTV-антенны обойдется вам менее чем в 5 долларов. Имея более миллиона просмотров, мы считаем, что довольно много людей используют эту ТВ-антенну своими руками.

Для этой сборки требуется:

  • 4 куска картона или пенопласта (два по 8 х 11 дюймов, два по 8 х 8 дюймов)
  • 1 лист алюминиевой фольги
  • Этот шаблон для печати

You ' Также понадобится клей ПВА, степлер и горячий клей.

Когда вы закончите, у вас должна быть легкая коробчатая антенна, готовая для приема телешоу.

(Хотя итоговая сумма в 5 долларов, вероятно, является абсолютным минимумом. Если у вас уже есть большая часть материалов, вам не нужно тратить больше 10 долларов.)

3. Самодельная антенна "Fractal"

Визуально ошеломляющая антенна для приема HDTV, эта самодельная сборка, вероятно, является наиболее эстетичной версией этого проекта.

Требуется:

  • Лист алюминиевой фольги
  • 1 преобразователь балуна
  • 2 коротких провода
  • 1 лист прозрачного гибкого пластика

Для сборки требуются две распечатанные копии шаблона, каждая из которых приклеена к лист фольги и вырезаем. В свою очередь, их следует приклеить к каждой стороне пластикового листа, выровняв их.

Соедините "балун" с антенной, скрепив провода скобами или приклеив их к «ножкам» фрактальной конструкции. и ваш обычный коаксиальный кабель подключен.

Посетите Hackaday, чтобы получить шаблон и полные инструкции для этой сборки.

4. ТВ-антенна для самостоятельной сборки вешалок

Наконец, вот один из наших собственных проектов антенн HDTV. Хотя эта антенна, сделанная своими руками, больше и уродливее, чем другие проекты, она также является самой прочной.Я построил это в 2015 году, и он до сих пор работает.

Ключевые компоненты этой сборки:

  • Короткая длина 3x1 дерева
  • 8 металлических вешалок для одежды
  • 2 одноразовых гриля для барбекю
  • 18 винтов и 18 подходящих шайб
  • Немного проволоки

Стоит отметить, что этот вариант антенны сложнее других.

Как и положено более крупному и надежному проекту, на сборку этой сборки уйдет больше времени, чем на другие сборки.Однако после тестирования и установки вы сможете принимать надежное цифровое телевидение по воздуху.

На видео выше я тестирую его внизу, и сигнал достаточно хороший. Однако, если переместить его на крышу, результаты идеальные.

Полные инструкции приведены в нашем руководстве по антенне HDTV.

5.Big Bertha: антенна для приема на большие расстояния своими руками

Построенная еще в 2009 году, по состоянию на 2018 год эта самодельная антенна для цифрового телевидения все еще использовалась. Прочная и долговечная, «Большая Берта» тоже огромна.

Причина этого в том, что он предназначен для приема сигналов HDTV, передаваемых на большие расстояния.В то время как другие постройки в этом списке идеально подходят для городского и пригородного использования, Большая Берта предназначена для сельской местности.

По сути, Большая Берта - это телевизионная антенна вешалки, сложенная вдвое и установленная на алюминиевой стойке.Готовая сборка огромна, а результаты впечатляют.

Научитесь делать эту самодельную телевизионную антенну с помощью мотыги, следуя подробному руководству с инструкциями.

6.ТВ антенна сверхдальнего действия DIY

Если вам недостаточно Большой Берты, чтобы смотреть телевизор в отдаленной сельской местности, попробуйте это.

Описанная как "сельская" осевая / спиральная антенна сверхдальнего действия ", она действительно огромна. Посмотрев видео выше, вы можете увидеть концепцию и эволюцию этого проекта ТВ-антенны своими руками. Хотя видео длиннее, основные моменты собраны в начале.

Длинный кусок дерева, много проволоки и круглая решетка для барбекю очень пригодятся для этого проекта.

Хотя подробных планов этой замечательной сборки нет, вы можете собрать достаточно информации из видео, чтобы построить свою собственную.

Сделай сам HDTV-антенны - просто и недорого

Хотя мы перечислили их здесь в порядке сложности, каждый из этих проектов самодельных антенн является сравнительно простой сборкой.После того, как все сделано, вам нужно потратить некоторое время на тонкую настройку; убедитесь, что вы знаете, где находится ближайший передатчик.

До тех пор, пока антенна правильно выровнена (и находится на оптимальной высоте), должно быть получено хорошее телевизионное изображение.

Мы показали вам, как построить шесть проектов антенн своими руками:

  1. Антенна, использующая только скрепку
  2. Антенна из картона и фольги
  3. Фрактальная антенна
  4. Антенна вешалки
  5. Big Bertha
  6. ТВ-антенна DIY сверхдальнего действия

Помните, эти антенны предназначены для использовать с цифровым телевидением.Если вы хотите получать аналоговые сигналы, вам понадобится другое решение.

Кроме того, если ваш телевизор не имеет встроенного цифрового декодера, вам понадобится один.К нему должен быть подключен коаксиальный кабель от антенны.

Если вы новичок в технологиях «сделай сам», попробуйте сначала сделать несколько простых исправлений, чтобы подготовиться к дальнейшим действиям.

Надеемся, вам понравятся товары, которые мы рекомендуем! MakeUseOf имеет партнерские отношения, поэтому мы получаем часть дохода от вашей покупки. Это не повлияет на цену, которую вы платите, и поможет нам предложить лучшие рекомендации по продуктам.

A Samsung Galaxy phone Теперь вы можете запускать приложения Samsung Galaxy на своем компьютере

С новым обновлением «Ваш телефон» теперь вы можете отвечать на сообщения WhatsApp с клавиатуры вашего ПК.

Об авторе

Заместитель редактора по безопасности, Linux, DIY, программированию и техническим вопросам. Он также выпускает The Really Useful Podcast и имеет большой опыт в поддержке настольных компьютеров и программного обеспечения.Автор статьи в журнале Linux Format, Кристиан - мастер Raspberry Pi, любитель Lego и фанат ретро-игр.

Подробнее о Кристиане Коули
Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

.

Лучшие 5 скрытых кронштейнов для телевизора 2018: обзоры и руководство по покупке

Наличие телевизора в вашем доме может быть отличным делом, но иногда они могут занимать много места и могут быть не самым привлекательным устройством в вашей комнате. Чтобы в этом помочь, можно использовать скрытое крепление для телевизора. В этой статье будут выделены 5 лучших скрытых креплений для телевизоров, которые вы можете использовать.

Что такое скрытый кронштейн для телевизора?

через: hvtvmounts

Это устройство, которое вы можете подключить к телевизору, чтобы скрыть его.Часто эти устройства бывают двух вариантов: моторизованные и ручные. В зависимости от ваших предпочтений вы можете использовать пульт дистанционного управления для откидывания крепления телевизора или сделать это самостоятельно. Эти устройства помогут вам спрятать телевизор модным и уникальным способом.

На что следует обратить внимание в одном из этих продуктов

Есть несколько вещей, на которые следует обратить внимание, прежде чем покупать одно из этих креплений для телевизора. Вот несколько ключевых моментов, на которые стоит обратить внимание.

A Моторизованное крепление для телевизора

Если вы не хотите тратить много энергии, пытаясь вытащить телевизор из крепления, вам стоит поискать моторизованный.Иногда телевизоры могут быть очень тяжелыми, и для некоторых людей использование ручного крепления для телевизора может стать проблемой. Если вы не хотите тратить много энергии или чувствуете, что не можете самостоятельно вытащить кронштейн для телевизора, вам определенно стоит рассмотреть вариант с моторизованным двигателем.

Стильный дизайн

Если вы хотите полностью скрыть свой телевизор, вам нужно найти крепление, которое может скрыть ваш телевизор, но в то же время сделает его стильным. В некоторых моделях вы можете перевернуть крепление, чтобы другая сторона крепления работала как картина, картина или зеркало, пока вы снова не перевернете крепление для использования телевизора.

Возможность скрыть телевизионные шнуры

Шнуры вашего телевизора не обязательно будут хороши, чтобы смотреть на них, спускающиеся по стенам к креплению. По этой причине рекомендуется найти крепление, которое может скрыть шнуры. Это поможет никому не узнать, что в комнате есть телевизор, а также предотвратить повреждение кабелей. Поэтому важно найти модель скрытых проводов телевизора с настенным креплением, которая поможет скрыть их.

Преимущества этих устройств

Скрытое настенное крепление для телевизора дает множество преимуществ.Ниже приведены лишь некоторые из их преимуществ.

Они могут скрыть ваш телевизор

Одним из наиболее очевидных преимуществ этих устройств является то, что они могут скрыть ваш телевизор. На некоторых моделях телевизор можно перевернуть, а задняя часть телевизора может служить чем-то вроде зеркала. Благодаря этому гости никогда не узнают, что в номере есть телевизор.

Они просты в использовании

Hidden Vision TV Расширенные откидные кронштейны для телевизоров. via: hidemytv.co.uk

Крепления для телевизоров просты в использовании.В зависимости от типа, который вы покупаете, вы можете просто вынуть его из стены или нажать кнопку, чтобы вытащить телевизор. Независимо от того, какой тип вы покупаете, вы можете быть уверены, что ими будет очень легко пользоваться.

Они не занимают много места

Телевизоры с плоским экраном известны тем, что дают зрителям прекрасные впечатления от просмотра благодаря большому и часто HD экрану. Однако этот большой экран может занять много места в комнате. С помощью скрытого крепления для телевизора вы можете закрепить телевизор с плоским экраном на стене, что поможет освободить место в комнате.

Они предотвращают растяжение шеи

Иногда при просмотре телевизора шея может оказаться в неудобном положении. Поскольку вы можете наклонять эти кронштейны для телевизора, это позволяет избежать деформации шеи. Вы можете настроить телевизор так, чтобы вам было удобнее смотреть его, чтобы не напрягать шею (и даже глаза) (см. Подробнее: Монтаж телевизора: каковы преимущества?)

ТОП 5 лучших скрытых телевизоров Обзоры

1. СКРЫТЬ ТВОЙ - Расширенное откидывающееся крепление для телевизора для 43-дюймовой черной фоторамки

В это удлиненное откидное крепление для телевизора можно установить телевизор с плоским экраном размером от 40 до 43 дюймов.Это крепление может выдвинуть телевизор под углом 56 градусов и спрятать кабели в его руках. Это универсальное крепление требует установки на 4 болта и поставляется с черной рамой.

Плюсы

На одной стороне этого кронштейна для телевизора можно разместить зеркало или картину. Это поможет сделать скрытый ролик стильным.

Поставляется с расширителем ShadowBox. Этот удлинитель позволит вам использовать свою раму с этим креплением. Чтобы прикрепить свою собственную рамку, вы можете просто вставить ее в пазы на удлинителе.Это закроет исходную черную рамку и закрепит ее на месте.

На обратной стороне этого крепления есть несколько вырезов в конструкции. Это поможет вам без проблем добраться до любых розеток и кабелей за телевизором.

Минусы

Это не моторизованный вариант, поэтому, если вы не хотите вытаскивать его самостоятельно, это, вероятно, не правильный выбор для вас.

В нем не так много вариантов рамок. Вам придется придерживаться черной рамки, с которой он идет, если вы не хотите вкладывать деньги в другую для использования с ее ShadowBox.

2. Поворотный моторизованный кронштейн для телевизора

Поворотный моторизованный кронштейн для телевизора. via: hvtvmounts моторизованный с откидной крышкой

Этот вариант крепления для телевизора Hidden Vision можно безопасно использовать на всех типах стен. Это вариант с переворотом, который означает, что с одной стороны вы можете прикрепить телевизор, а с другой стороны - картину или зеркало.

В этом креплении используется мощный двигатель, который помогает перемещать телевизор внутрь и наружу. Эта опция также поставляется с 2 различными моторизованными вариантами. Вы можете выбрать тот, который оснащен кнопкой, которую вы можете нажать, чтобы активировать, или тот, который работает с пультом дистанционного управления.

Плюсы

Этот кронштейн для телевизора предлагает множество вариантов рамок. Вы можете найти красиво оформленное дерево со сложной резьбой и отделкой, например, окрашенное мокко.

Его легко установить, поэтому это не займет много времени. Вам просто нужно просверлить винты и болты, которые идут с ним, в крепление, а затем прикрепить его кронштейн к телевизору. Затем просто закрепите телевизор внутри рамы. Это очень простой процесс установки.

Поставляется с расширителем ShadowBox.Это означает, что вы можете использовать свою собственную раму, если хотите, с креплением.

Это крепление можно использовать на всех типах поверхностей, поэтому, если вы хотите поставить его, например, на кирпичный камин, его можно безопасно и надежно установить на него.

Минусы

Этот вариант немного дороже, поэтому, если вы не готовы вложить немного больше в крепление для телевизора, это может быть неправильный выбор.

3. Наклонное крепление OmniMount LIFT50 для телевизоров от 40 до 50 дюймов

Это скрытое крепление может работать с телевизорами размером 40–50 дюймов.Он может двигаться вверх и вниз и наклоняться от 0 до 10 градусов. Этот продукт также разработан с использованием специальной технологии, которая позволяет ему плавно перемещаться и наклоняться, не тратя на это много энергии. Крепление также будет удерживать телевизор близко к стене, поэтому не очевидно, что крепление находится за ним. Это устройство имеет гладкую черную рамку.
Плюсы

Специальная установка, с помощью которой производится этот продукт, называется Lift n ’Lock. Это поможет упростить и ускорить установку кронштейна для телевизора, поскольку для этого нужно всего 3 шага.

Технология, встроенная в это крепление, позволяет очень легко перемещать его. Он будет практически плавать, когда вы его переместите, поэтому вам не нужно беспокоиться о том, чтобы вытащить его изо всех сил.

Может работать с телевизорами весом до 30-50 фунтов. Он обеспечит безопасность этих тяжелых устройств, но при этом сможет легко перемещаться.

Минусы

Эта модель может быть немного дороже, поэтому, если вы хотите приобрести более доступный вариант, возможно, эта модель вам не подходит.

Несмотря на то, что он может наклоняться, наклонное движение не так много по сравнению со многими другими креплениями. Вы сможете повернуть его только примерно на 10 градусов. Это может затруднить просмотр телевизора под определенным углом.

4. Настенное крепление для телевизоров HVTV Hidden Vision

Настенное крепление для телевизоров HVTV Hidden Vision. via: hvtvmounts

Это крепление позволяет установить телевизор с одной стороны, а зеркало или изображение - с другой. Он может вместить 32-дюймовый телевизор и может скрыть любые кабели, подключенные к телевизору.Крепление сделано со специальным мотором и пружинами, которые помогают ему хорошо работать.

Плюсы

Крепление имеет специальный кронштейн, куда можно спрятать телевизионные кабели. Это может помочь предотвратить их появление на пути, а также от повреждений. Когда вам нужно проверить кабели, вы можете легко снять их с руки.

Его легко использовать и перемещать, поэтому ваш телевизор будет скользить, когда вы его вытаскиваете. Процесс установки также очень прост.

Поставляется с множеством вариантов рамы.Это позволит вам выбрать цвета и дизайн, которые лучше всего подходят к комнате, в которой вы планируете установить его.

Эта модель поставляется с премиальным выбором, который еще больше расширит зону действия крепления.

Минусы

Это не моторизованный вариант, поэтому, если вы ищете устройство, которое можно использовать с пультом дистанционного управления, вам придется искать в другом месте.

Крепление обычно немного дороже. Так что, если вы не готовы вложить в него немного больше, этот вариант может вам не подойти.

5. Встраиваемый в стену полноповоротный кронштейн для телевизора с нулевым зазором для телевизоров с диагональю от 32 до 55 дюймов ЖК, светодиодные или плазменные телевизоры - выдвигается на 19 дюймов

Эта модель может работать с телевизорами размером от 32 до 55 дюймов. Он сделан из тяжелой стальной конструкции и может быть извлечен из крепления на расстоянии 19 дюймов. Это крепление имеет угол наклона от -15 до +15 градусов и может быть прикреплено к стене с помощью 4 прочных шпилек.
Плюсы

Крепление можно очень плотно прикрепить к стене, даже с помощью различных необходимых шпилек и болтов.Это поможет не допустить, чтобы другие заметили, что за телевизором есть крепление.

Сзади есть специальный отсек для кабеля. Этот отсек не позволит увидеть кабели, а также защитит их от возможных повреждений.

Крепление может поворачиваться на 90 градусов как влево, так и вправо. Это поможет вам смотреть телевизор практически из любой точки комнаты, в которой он находится.

Он поставляется со всем необходимым оборудованием, поэтому вам не нужно беспокоиться об инвестициях в гвозди или болты самостоятельно.

В этот продукт помещаются телевизоры весом до 80 фунтов.

Минусы

Процесс установки этого крепления может быть для некоторых немного сложным. По этой причине вам следует внимательно изучить прилагаемое к нему руководство по установке.

Заключение

Все скрытые крепления для телевизоров, перечисленные в этой статье, являются одними из лучших на рынке сегодня. У вас есть множество вариантов в зависимости от ваших предпочтений. Тем не менее, хотя все это будет хорошо работать в вашем доме, нашим лучшим выбором является моторизованное крепление для телевизора Hidden Vision Flip-Around.

Этим продуктом легко пользоваться, он моторизован, что делает его использование еще проще. Его также можно переворачивать, что означает, что вы можете спрятать телевизор с одной стороны и отобразить красивое изображение с другой. Эта модель также может быть наклонена, чтобы вам было удобнее смотреть на телевизор. Из-за этого вам обязательно стоит подумать об использовании этой модели у себя дома.

Общие вопросы о скрытых креплениях для телевизоров

Скрытое крепление HIDDEN VISION для телевизоров на 60 телевизоров

Слух о существовании скрытых креплений для телевизоров может быть слишком приятным для некоторых людей.Ниже приведены некоторые общие вопросы, которые часто задают о скрытых креплениях для телевизоров.

Насколько они безопасны?

Да, есть. Хотя некоторым может показаться немного пугающим повесить большой телевизор над кроватью или диваном (на случай, если он упадет), этого не происходит, поэтому вам не придется паниковать по этому поводу. Эти крепления надежно прикрепляются к стене и телевизору с помощью болтов, поэтому вам не придется беспокоиться о том, что он упадет.

Могу ли я установить их самостоятельно?

Совершенно верно.Любой желающий может установить эти крепления самостоятельно, однако имейте в виду, что вам необходимо иметь для этого необходимые инструменты. Для установки этих креплений обычно требуется дрель, так как крепления часто поставляются с необходимыми болтами и гвоздями.

Чтобы установить кронштейн для телевизора в доме, вам просто нужно просверлить основную плату в стене комнаты, а затем снять поворотный кронштейн с крепления и закрепить его на телевизоре. После этого вы можете просто вставить телевизор в раму крепления и наслаждаться!

.

Отправить ответ

avatar
  Подписаться
Уведомление о
