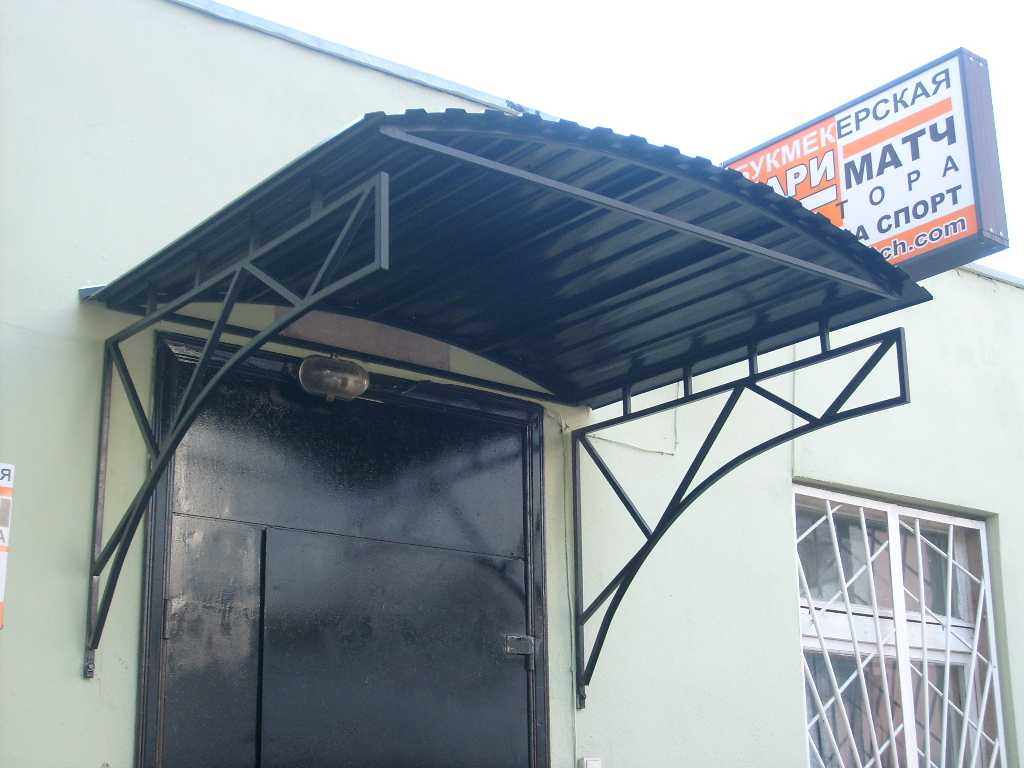

Козырек из профлиста над крыльцом фото: устройство элемента над крыльцом своими руками, металлический вариант и изделие из профлиста

Для освещения входа в здание можно использовать точечные светильники, вмонтированные в обшивку конструкции.

Способы крепления к стене

Таких способов существует несколько, козырек можно:

• приварить к встроенной в стену арматуре; ее закладывают в кладку еще на этапе возведения строения

виды навесов для калиткой забора из профнастила и из поликарбоната. Как сделать своими руками?

Сказать, что калитка является предметом во всех смыслах проходным, и тратиться на такой незначительный элемент участка не стоит, будет циничным заявлением. Как и всякий предмет, который знакомит потенциального гостя или случайного прохожего с домом, калитка берет на себя миссию радушной хозяйки. А значит, она должна быть симпатичной. И козырек над нею поможет ей таковой стать.

Описание и назначение

Козырек прекрасно дополняет конструкцию калитки, делает ее более оформленной. Купить подходящий козырек на рынке не проблема, но сделать его можно и своими руками. Зачем он нужен:

• защищает от осадков, можно задержаться у калитки, поискать ключи без спешки и, не намокнув, спокойно пойти дальше уже с ключами;
• замочная скважина будет защищена от ржавчины, ведь козырек не даст ей то и дело промокать;
• козырек создает тень;
• украшает ворота, забор, делает территорию выразительно оформленной.

Это одновременно и практичный, и декоративный элемент. Он прекрасно справится и с таким бытовым вопросом, как скопление сугробов у входа (они не будут собираться), и закроет вопрос обогрева замка, ведь тот в сезон может часто обледеневать. Можно сказать, что у козырька здорово получается создавать зону комфорта в плохую погоду, не заставляя хозяина судорожно пробегать это место и под дождем ковыряться в замке.

Если кажется, что превалирует декоративная сторона, можно продумать, как калитка будет смотреться на общем фоне, какие нюансы забора, ворот и дома в целом, участка может подчеркнуть козырек. Возможно, это будет какая-то «перекличка» с домом и его крышей.

Может быть, это будет самостоятельный яркий элемент, но он станет отражением стиля, в котором построен дом.

Разновидности

Козырек представлен каркасом, нашивкой и опорами. Каркас служит несущей базой, на которую укладывается кровля. Главное требование этого элемента, конечно, надежность. Козырек держит свой вес, а еще обязан выдержать снеговую шапку и не бояться порывов ветра. Обшивкой козырька является настил, которому не страшна вода.

Это может быть поликарбонат, дерево, профнастил, профлист, металлический лист и т. д. Подойдет и закаленное стекло, если такой вариант отвечает концепции козырька. Наконец, головным узлом крепления конструкции будут опоры. Они перераспределят нагрузку на основание (правда, если представлены колоннами).

По конструкции

Козырьки могут быть в виде модульных навесов и в виде монолитных моделей. Модульный навес – это простое устройство, не такое сложное в монтаже. Преимущества модульного навеса:

• если какие-то составляющие выйдут из строя, их можно заменить;
• монтаж козырьков прост, то есть хозяин справится сам, без привлечения специалистов;
• форм и цветов – великое разнообразие.

В качестве покрытия обычно используется полимерный пластик. В противовес модульному навесу выступает монолитная конструкция для входа. В этом случае козырек слит не только с калиткой, но и с домом. Соответственно, это довольно редкий вариант. Главные же различия между козырьками лежат в плоскости материалов, из которых их делают.

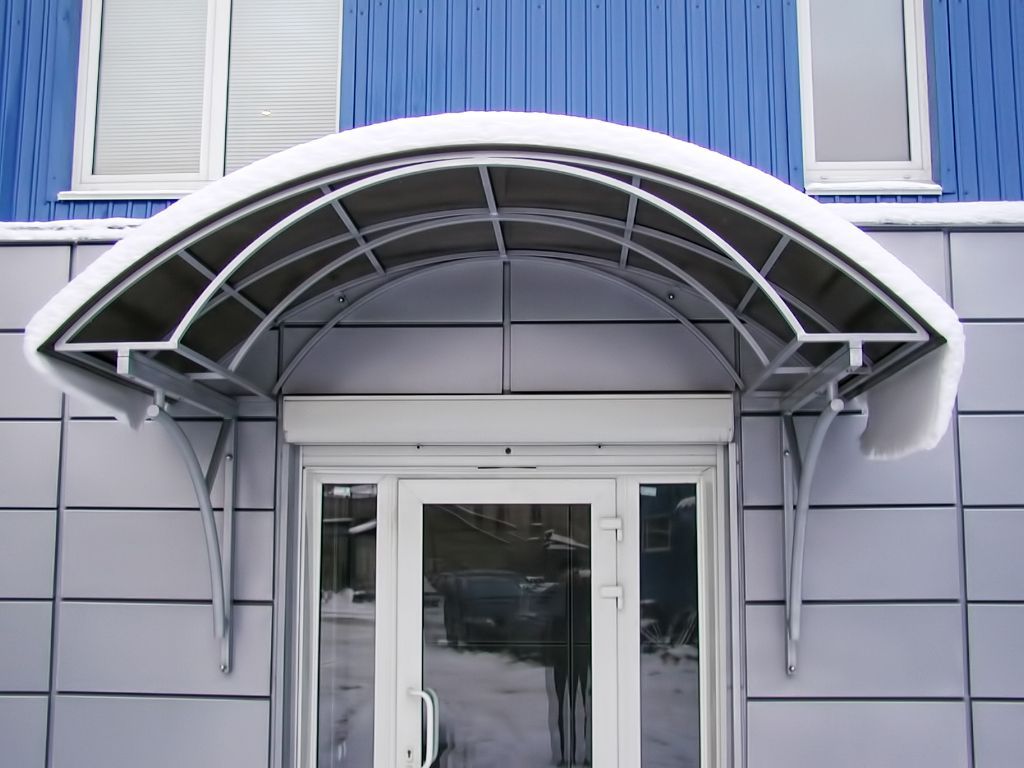

По форме козырьки бывают одно- и двускатными, куполообразными, арочными, плоскими. Последний вариант, кстати, считается наименее практичным, хотя частенько именно он фигурирует в различных журналах, посвященных саду, ландшафтному дизайну, загородному дому. Но такой вариант может быть хорош в регионах, где снежная шапка ожидается менее всего.

В отечественных широтах арочный тип навеса самый предпочтительный. Это металлический каркас, декорированный ковкой, и настил из того же поликарбоната – самый ходовой сегодня вариант.

По материалу

Одним из самых красивых вариантов будет стеклянный. Стекло – это всегда стильно, элегантно. Для козырька подбирается трехслойный вариант, когда два внешних слоя представлены закаленным и термоупрочненным стеклом. Внутренний же слой – полимерная прозрачная пленка, защищающая конструкцию от повреждений. Если вдруг кто-то разобьет козырек, осколки останутся внутри.

Другие материалы для козырька над калиткой в частном доме могут быть такими.

• Поликарбонат. Это привлекательно и дешево. Материал прозрачный, пропускает немало света, но и задерживает ультрафиолет тоже. Бывает монолитным, очень прочным и легким в обработке, а также ячеистым (сотовым), выгодным с точки зрения теплоизоляционных свойств. Такие козырьки стали самыми востребованными.

• Дерево. Деревянные козырьки являются классикой, их легко делать своими руками. Но непогода губительно действует на дерево, в особенности если оно не обработано. Если заранее хорошенько высушить древесину, пропитать чем надо, окрасить, проблем не будет. Хотя со временем все равно деревянный козырек долго не прослужит. Сказать, что он будет служить десятилетиями, нельзя.

• Металл. Хороший материал для всякого рода навесов. Он долговечный, выносит непогоду и порывы ветра. Козырьки бывают сварными, коваными, а еще сборными. Чтобы сделать металлический каркас, традиционно используют нержавейку, обшивают же конструкцию оцинкованным железом либо делают из профнастила.

• Металлочерепица. Еще один популярный вариант. Вес его небольшой, служит долго, не боится коррозии и агрессивных внешних условий.

Самое интересное – не выбирать, какой козырек купить, а сделать его самому. Даже у не очень опытных мастеров может выйти отличная конструкция с интересным дизайном.

Как сделать своими руками?

Сначала нужно сделать/ найти эскиз – на него и будет ориентир. Можно начертить форму конструкции, определить ее размеры. Далее нужно убедиться, что опора для козырька прочна, что навес будет крепко опираться на основу. Далее выбирается материал перекрытия, проводятся окончательные замеры. Как монтировать навесную конструкцию?

1. П-образную раму нужно сварить, а потом зафиксировать на опорах. А вот если стойки выполнены из кирпича, кладку имеет смысл продлить сантиметров на 40, потом надо вмонтировать в кладку металлопрофиль. Если опоры калитки сами металлические, каркас будет закреплен анкерами или элементарно приварен.
2. Далее на каркас следует приварить карниз, выполненный из профильных отрезков. На нем будет закреплена крыша конструкции. Обычно карниз решают сделать двухсторонним, ведь козырек тогда будет гарантом двойной защиты.
3. Между карнизом и каркасными стойками надо приварить кованые угловые элементы. Они нужны и для большей декоративности объекта, и для его же укрепления.
4. Настало время сделать арку. Для этого следует разметить металлопрофиль, отрезать 2 куска трубы по заранее продуманным размерам. Один край зажимается тисками, второй газовым ключом, труба сгибается в дугу. Лучше в этом деле использовать алюминий, его «конкуренты» с трудом гнутся, если не использовать спецоборудование (а оно не у всякого есть).
5. Теперь к пролетам можно приваривать трубчатые дуги аркой. Металлические элементы, выполненный дугой, можно соединить поперечными трубами. Это и будет отличный каркас для крыши.
6. Болгарка и абразивный круг помогут зачистить изделие от сварочных швов.
7. Далее на каркас надо приварить (или прикрутить) самонарезающиеся шурупы. И уже на них крепится непосредственно кровля.
8. Чтобы козырек был перекрыт поликарбонатом, выгоднее взять листы этого материала с толщиной в 8 мм, не больше. Этот материал хорошо фиксируется с помощью шуруповерта.
9. Поликарбонат можно порезать в ходе фиксации, чтобы этого не случилось, материал освобождают от защитной пленки только после монтажа.
10. Если вместо поликарбоната взята основа из профлиста, схема фиксации будет той же. Листы металла закрепляются привариванием с внутренней козырьковой части. После чего металл обязательно грунтуется и окрашивается.

Смотрите видео, как сделать козырек над калиткой своими руками.

Козырек над крыльцом к дому своими руками: проекты, фото

Козырек над крыльцом не просто дополняет архитектурный стиль дома, но и является необходимым конструктивом для удобства и безопасности жильцов здания. Любой проект козырька можно легко воплотить в жизнь своими руками, если иметь под рукой чертежи, описание и фото.

Варианты и виды козырьков

В зависимости от вашего дома можно выделить несколько основных конструкций:

• из камня, кирпича или бетона;

Важным моментом здесь является сочетание со стилем самого здания. Конечно, это не означает, что для деревянного дома нужно строить именно деревянный козырек. Но стилистику лучше выдержать, чтобы сохранить гармонию во внешнем обличии постройки. Ведь безвкусный козырек над дверью будет излишне бросаться в глаза и вызывать недоумение не только у соседей и ваших гостей, но и вы сами будете разочарованы своей неудачной самостоятельной работой.

Сочетания дома и козырька

• кирпичный и каменный дом хорошо сочетаются с металлом;
• деревянный дом сочетается и с козырьком из металла, покрытым цветным поликарбонатом;
• покрытие лучше использовать аналогичное покрытию крыши;
• колористика козырька должна сочетаться с цветом здания;

В свою очередь варианты исполнения различаются на: закрытый и открытый.

Закрытый козырек подразумевает частично или полностью закрытые верх и бока. Опоры при этом фиксируются нижними точками в ступени, помост или непосредственно в землю.

Открытый вариант являет собой только навес, с фиксацией опор к стене здания.

Формы навеса имеют множество видов. Они могут быть: треугольные, прямоугольные, круглые, вогнутые, фигурные. Здесь все будет ограничиваться лишь вашей фантазией и мастерством хозяина дома.

Интересно: Как сделать пристройку к деревянному дому

Козырек из дерева

Он является самым простым по своему устройству. Для его сборки пошагово нам понадобятся:

• брус 100х100мм;
• крепежные уголки 80х80мм;
• саморезы и гвозди;
• фанера толщиной от 12 мм;
• инструмент (электропила, шуруповерт, молоток, рулетка, уровень).

Начинаем сборку.

Пилим в размер брус. Длина вертикальных стоек должна исходить из расстояния от ступени, в которую будет опираться стойка, до точки на 20 см выше верха двери. Внизу стойки крепятся уголками и саморезами.

Верхние продольные опорные балки должны получиться длиной в ширину дверного проема + 40 см: по 20 см в каждую сторону. Поперечные опорные балки по длине должны быть равны лестничному проему. Все детали скрепляются между собой с помощью уголков и саморезов.

Далее, на опорные балки с помощью саморезов крепится фанера, поверх которой укладывается листовая гидроизоляция. Когда эта конструкция будет готова, можно приступать к декоративному оформлению

Козырек, который вы пристроили к дому над крыльцом лучше отделывать своими руками и тем материалом, что использовался для отделки крыши. Примеры можно увидеть на фото ниже.

Важно! При этом исполнении козырек нельзя крепить к стене здания. Иначе из-за разницы фундаментов дома и крыльца может случиться повреждение гидроизоляции и декоративной отделки стены.

Боковые проемы можно закрыть любым листовым материалом под стилистику строения. А можно оставить как есть, и просто облагородить стойки, покрасив их, или обмотав, например, бичевой веревкой.

Интересно: Крыльцо из бетона: пошаговая инструкция

Козырек из профиля

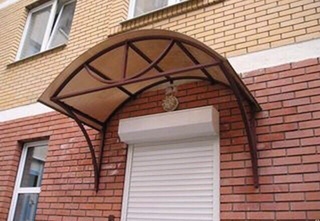

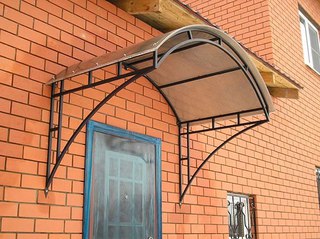

Арочный козырёк над крыльцом, который также пристраивается к дому, является на сегодняшний день самым распространенным вариантом. Для его изготовления вам понадобятся:

• труба сечением 60х60мм;
• труба сечением 40х20мм;
• болгарка;
• сварочный аппарат;
• рулетка.

Для начала болгаркой нарезаются заготовки согласно чертежам, в которых указываются размеры. После чего из них сваривается каркас.

Грунтовка и покраска выполняются кисточкой или краскопультом непосредственно перед монтажом.

Перед этим не забудьте произвести очистку и обезжиривание поверхности металл растворителем!

Крепление каркаса в этом случае осуществляется к стене здания анкерными болтами.

А для покрытия козырька можно использовать абсолютно любой материал, будь то профлист или черепица. Но лучше всего с металлическими опорами будет смотреться цветной поликарбонат.

Соединению со стеной здания важно уделить особое внимание. Здесь лучше всего использовать обжимную планку, которая надежно зафиксирует гидроизоляцию и предотвратит всевозможные протечки от сезонных осадков.

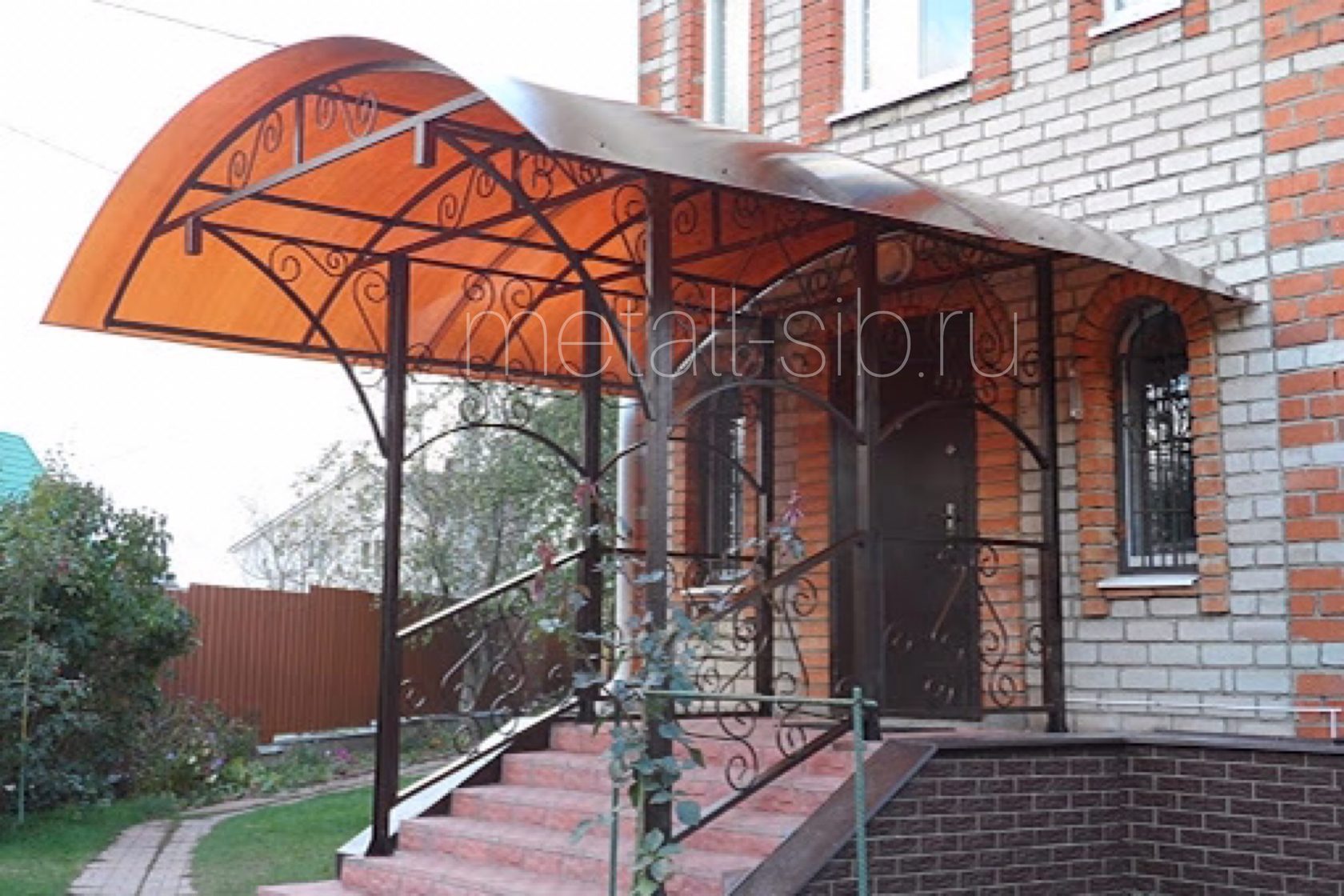

Козырек с террасой

Особой популярностью у владельцев загородных домов пользуются широкие козырьки, образующие закрытое пространство, где можно поставить, например, стол для посиделок, качели и другие предметы отдыха и досуга.

При этом необходимо понимать, что для такого строения нужно будет устанавливать фундамент, который по нагрузкам должен быть равен проектным нагрузкам фундамента дома. Только не торопитесь лить для террасы железобетонную ленту, которая выдержит целый дом.  Ведь здесь главное, чтобы пристрой просто не поднимало выше, чем основное здание. Это нужно для того, чтобы разница смещений не привела к повреждениям на стыке соединения.

Итак, рассмотрев фото козырьков над крыльцом дома, а также изучив схемы и проекты, вы довольно легко сможете сделать любой из них своими руками. Здесь вы не встретите трудностей, особенно если возьмете на заметку те рекомендации, что мы расписали в нашем сегодняшнем обзоре.  Дерзайте! А о своих успехах обязательно пишите нам в комментариях.

[totalpoll id=»868″]

Напишите нам в комментариях:

А вам больше нравятся деревянные или металлические козырьки?

Козырек над входом и крыльцом, навес над входом частного дома, кованые козырьки

Козырек дарит не только эстетическое удовольствие от красивого вида входа в дом, но и выполняет защитную функцию, укрывая от непогоды входящих и выходящих из помещения людей. Конструкции устанавливают над входом в подъезд многоэтажек, частных домов, дач, офисных зданий, магазинов, хозпостроек, гаражей и т.д.

Кровля такого типа выполняет несколько задач:

• является украшением фасада;
• защищает от атмосферных осадков и падения сосулек;
• препятствует попаданию воды с крыши на крыльцо, благодаря чему его срок эксплуатации увеличивается;
• образует тень в летний зной и обеспечивает глазам защиту от палящих лучей;
• защищает дверь от выгорания и негативного воздействия солнца, дождя;
• предотвращает скопление луж и сугробов перед входом.

Данная конструкция представляет собой часть архитектурного образа здания. Если она изготовлена соответственно его стилю, то придает ему изюминку и особый шарм.

Что нужно учитывать перед установкой козырька

Перед тем как выбрать тот или иной тип козырька и начать его монтаж, следует ознакомиться с некоторыми требованиями к установке подобных конструкций. Прежде всего, они должны отвечать трем основным критериям:

• быть надежными и безопасными;
• выполнять свои прямые задачи;
• вписываться в имидж фасада.

Согласно нормам СНИП, конструкция над входной дверью должна выдерживать вес от 200 кг на каждый кв.м. При создании проекта нужно рассчитать удар снежных масс и льда, которые спускаются с крыши дома, а также давление растений, если планируется обвить ими вход.

Кроме того, надо учитывать соотношение веса конструкции и прочности материала фасада, к которому она будет прилегать, и выбрать надежный вариант крепления. Слишком тяжелый навес при плохом креплении под массой снега может просто обвалиться вместе с частью стены. В таком случае его нужно ставить на опорные стойки.

Каркас изделия должен быть максимально прочным. Алюминиевый здесь не подойдет, а только металлический или деревянный. Не менее важным критерией при выборе материалов является устойчивость к огню. Конструкция должна обладать пожаробезопасностью, чтобы в экстренной ситуации люди могли эвакуироваться.

Также необходимо спроектировать водоотвод, который будет направлять воду с крыши в водосточный желоб, резервуар, канализацию.
Соответствующий данным критериям козырек прослужит долгие годы, в полной мере выполняя свои основные функции.

Материалы для изготовления козырьков

Современный строительный рынок предлагает огромное разнообразие материалов, из которых можно изготовить изумительную конструкцию, соответствующую всем нормам, предъявляемым к сооружению козырьков. Зачастую для создания навесов комбинируют несколько материалов. Например, каркас делают из металла, ковки, дерева, а крышу – из поликарбоната, пластика, черепицы.

Поликарбонат

Это практичный и легкий материал. Его часто применяют для изготовления козырьков, так как он обладает рядом преимуществ:

• наделен прочностью, благодаря которой способен выдерживать вес снежных масс и порывов ветра, оставаясь целым;
• имеет длительный срок эксплуатации, так как не ржавеет, не деформируется, не гниет и не теряет цвет под влиянием солнца;
• он пропускает много света, при этом рассеивает ультрафиолетовые лучи, делая освещение более безопасным;
• на его поверхности неблагоприятная среда для жизнедеятельности плесени, насекомых, грибков;
• устойчив к огню;
• легко гнется, позволяя создавать красивые формы.

Сейчас производители предлагают множество видов поликарбоната. Поэтому есть возможность выбрать подходящий к стилю дома вариант.

Пластик

Он также стал популярным для изготовления козырьков. Имеет похожие с поликарбонатом свойства, но относится к более низкому ценовому сегменту. Материал более легкий, чем его собрат, поэтому проще монтируется. Однако выбор цветовых решений оставляет желать лучшего. К тому же пластик быстро выгорает при воздействии солнечных лучей. Данная проблема решается с помощью специальных пленок с широкой гаммой оттенков.

Металл

Верх козырька из нержавеющей стали не слишком прихотлив в монтаже, но требует сварочных работ. Из этого материала можно конструировать только простые формы навесов. У него достаточно большая масса, что требует установки крепких опор в виде металлических столбов, уголков или труб, которые необходимо забетонировать.

Такая кровля обладает долгим сроком эксплуатации, если регулярно обрабатывать ее антикоррозийными средствами. Она имеет повышенную прочность, не поддается механическим повреждениям, устойчива к температурным изменениям.

Профлист

Из профнастила можно изготовить бюджетный вариант навеса. Материал стоит недорого, и его монтаж не требует больших трудозатрат. Он имеет длительный срок эксплуатации, благодаря покрытию из полимерных составов, которое защищает от выгорания и коррозии. Однако к механическим нагрузкам не слишком устойчив, и весомые удары града или снежных масс, спустившихся с кровли, могут нанести повреждения.

Широкая цветовая гамма, от однотонных оттенков до имитации камня или дерева, позволяет создать неповторимый козырек над входом. Из профнастила можно сконструировать двускатную конструкцию, плоскую или в виде арки. Следует учитывать, что она не будет пропускать свет, поэтому не рекомендуется делать ее слишком закрытой.

Данный вид навеса один из тех, которые не слишком сложно сделать самостоятельно. Для него следует установить сварный каркас, к которому затем прикрепить саморезами или болтами профильный лист.

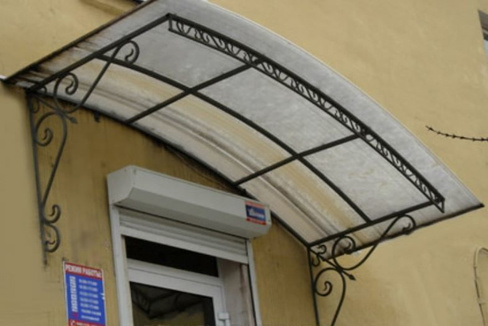

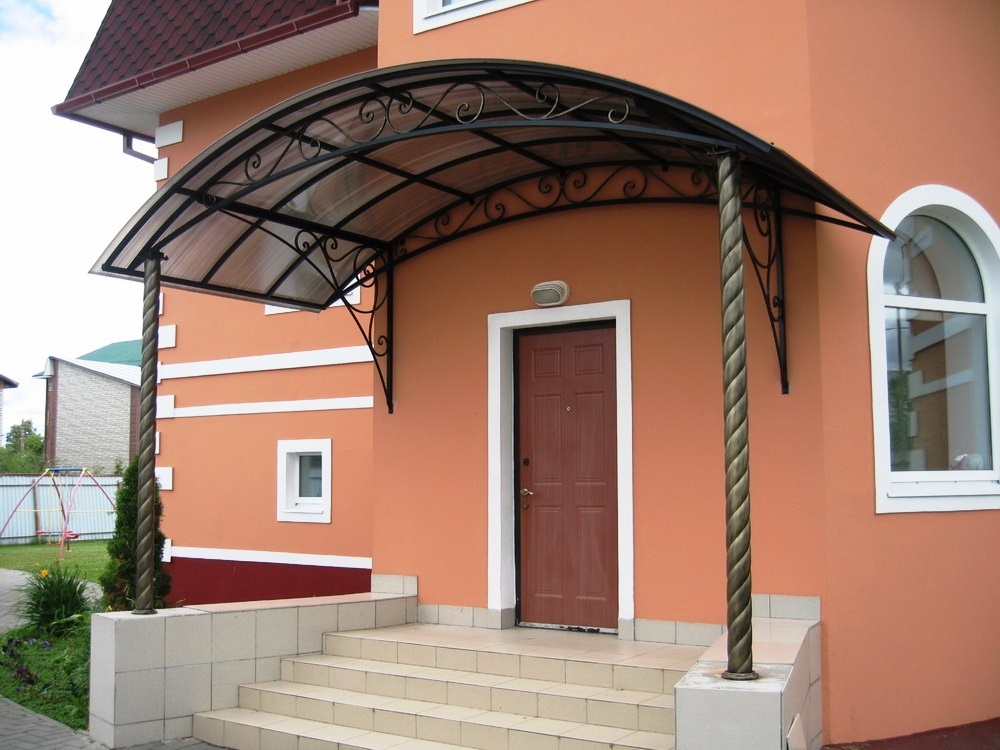

Ковка

Очень стильно и изящно смотрятся при оформлении входа в дом конструкции из ковки. Они долговечные и надежные, подчеркивают вкус хозяина дома, придают зданию благородный вид. Но оригинальное литье или кованый узор мастера предполагает большие финансовые затраты.

Экономный вариант изготавливается проще. К металлическому каркасу привариваются элементы ковки, которые продаются готовыми в широком ассортименте. Такой навес над крыльцом частного дома достаточно тяжелый, поэтому требует установки прочного крепления. Его монтаж лучше доверить рукам профессионалов.

Дерево

Этот материал, подаренный природой, впишется не в каждый фасад идеально. Он подходит к домам из кирпича, дерева, камня или если на здании есть другие деревянные элементы, например, оконные рамы. Часто деревянные козырьки располагают над дощатыми калитками, входами в бревенчатые беседки, дачи. Сооружают из досок, бруса, декорируя затейливой резьбой.

Такие системы экологичны и просты в ремонте, но неустойчивы к огню и негативному воздействию влаги. Грибки, плесень и норы насекомые – частые явления для конструкций из дерева. Этих неприятностей удается избежать с помощью проведения регулярных обработок специальными составами: антипиренами, фунгицидами.

Стекло

Стеклянные козырьки устанавливаются довольно редко. Они не гармонируют с большинством архитектурных решений, кроме тех, что выполнены в стиле минимализм. Из-за дороговизны материала его не применяют над входами в гаражи, подвалы и другие второстепенные помещения.

Для таких строений используется специальное стекло, покрытое пленкой с внутренней стороны, которая защищает его от рассыпания на мелкие кусочки при повреждении целостности. Изделия бывают матовыми, прозрачными или с односторонней видимостью.

Недостатком является также быстрая потеря красивого вида из-за налипания грязи. Поэтому рекомендуется выбирать стекло со специальным покрытием, отталкивающим воду и пыль.

Черепица

Металлочерепица представлена стальными листами, покрытыми цинковым составом и полимерной защитой. Они рифленые, выполнены в виде имитации обычной черепицы. Для частного дома следует использовать материал одного вида с кровлей, тогда он будет смотреться стильно и благородно.

Многие выбирают металлочерепицу не только исходя из эстетических соображений, но и за ее положительные показатели практичности:

• длительный срок службы;
• небольшой вес;
• простой монтаж;
• устойчивость к повреждениям, нагрузкам и температурным изменениям.

Ее недостаток заключается в создании шума при сильных осадках в виде дождя и града. Также некоторым не подходит свойство железа сильно нагреваться летом.

Битумная черепица – достойная альтернатива металлической. Она имеет меньший вес, высокие звукоизоляционные характеристики, обладает гибкостью. Материал отличается красивым внешним видом и эксплуатируется очень долго, не требуя особого ухода. Широкое разнообразие цветовых решений позволяет создавать эксклюзивные конструкции кровли.

Какими бывают козырьки над крыльцом зданий

При современном многообразии материалов есть возможность для широкого полета фантазии в процессе создания кровли над крыльцом. Огромное количество интересных идей можно увидеть в частных домах и коттеджах.

Основные варианты, которые применяются чаще всего:

• купольные;
• арочные;
• куполообразные;
• полуарочные;
• плоские;
• прямые с подзором;
• двускатные;
• вогнутые;
• трехскатные.

Самый простой и дешевый навес будет защищать крыльцо и иметь аккуратный вид. Зачастую такие конструкции выполняются из поликарбоната, профнастила и других недорогих материалов. В любом случае они должны сочетаться с дизайном фасада здания и выполнять свои прямые функции. Поэтому следует выбирать единые с домом цветовые решения и дизайн.

Иногда необходимо изготовить козырек в определенном стиле, который выдержан в архитектуре строения:

• шале;
• лофт;
• классика;
• фахверк;
• минимализм;
• русский стиль и т.д.

Например, к последнему подойдет козырек из ковки или дерева или же сочетание этих материалов, дополненное резными узорами по старинным русским традициям. Готику можно воплотить, используя металлические типы кровли. Классика будет выражена при помощи черепицы из металла, а хай-тек можно реализовать при помощи стекла или поликарбоната.

Изготовление односкатного козырька

Готовый навес можно купить в строительном магазине, а можно заказать изготовление эксклюзивного варианта мастеру. Многие хозяева частных домов берутся за дело самостоятельно, если имеют хоть малые навыки работы с инструментом. Односкатную конструкцию сделать проще, чем другие типы навесов. Поэтому у любителя не должно возникнуть препятствий в этом деле.

Размер навеса не зависит от того, имеет ли домик один этаж или несколько. Его нужно планировать так, чтобы он закрывал полностью все крыльцо, ступени к нему и перила. Так будет обеспечена максимальная защита от непогоды.

Для прямого козырька необходимо первым делом сварить основу в виде буквы П. Если планируется нетяжелая крыша, металл можно брать угловой. Затем к ней крепятся остальные элементы. Это может быть лист поликарбоната, металла или профнастила, пластик или стекло.

Рекомендуется работы по сборке каркаса выполнять отдельно, но можно и сразу приварить его на прикрепленную к фасаду основу. Водоотводные коммуникации устанавливаются в последнюю очередь.

Малогабаритный навес достаточно будет закрепить в двух точках: сверху и снизу, предварительно просверлив под них отверстия. Однако, если его вес достаточно большой, понадобится больше точек.

Изготовление двускатной конструкции

Изготовление козырька нужно начинать с эскизов и замеров, расчета размеров обрешетки и кронштейнов. От этого во многом зависит качество готового изделия.

Этапы монтажа навесного козырька:

1. Сначала изготавливаются 2 кронштейна посредством соединения перпендикулярных балок и закрепления их под углом.
2. Кронштейны устанавливаются на стену на расстоянии, равному ширине навеса. К стене крепятся вертикальные балки.
3. Деревянные стропила, изготовленные заранее, скрепляются ригелями в нижних концах и прикрепляются к верхним балкам кронштейнов. Далее монтируется коньковой брус.
4. Устанавливается подготовленная обрешетка из бруса, фанеры или досок.
5. Монтируются крючки для водосточной системы.
6. Осуществляется укладка кровельного материала.
7. Устанавливается водоотведение.

Такая работа требует большей сноровки, поэтому тем, кто не уверен в своих силах, лучше доверить ее мастерам.

Сооружения над входом оригинальной формы

Если хозяин хочет создать оригинальную волнообразную форму кровельной системы над входом, для каркаса можно использовать трубы, которые сгибаются трубогибом. Или же изготовить сложную систему при помощи металлических элементов, привариваемых друг к другу.

Для верха крыши подойдут гнущиеся материалы: поликарбонат, битумная черепица, профнастил и т.д.

Сейчас производители предлагают богатый ассортимент готовых козырьков. Также сделать проект и установить его можно самостоятельно. Для этого существует много компьютерных программ, видеопособий и пошаговых инструкций с фото. Главное, чтобы конечный результат радовал глаз и защищал от плохих погодных условий.

ОБНОВЛЕНО 2 апреля - От дизайна до массовой 3D-печати медицинских щитов за три дня

Важная информация об обновлениях

Первоначально мы опубликовали эту статью 18 марта 2020 г., и, поскольку она получила большой отклик, мы продолжали обновлять последнюю информацию о защитных экранах, напечатанных на 3D-принтере. Наша конструкция щита с открытым исходным кодом стала популярной среди сообществ 3D-печати, и люди во всем мире объединили свои усилия, чтобы доставить эти щиты передовым персоналом - медицинским работникам, пожарным, полицейским… всем, кто в них нуждался.Это потрясающая работа сообщества.

Люди продолжают находить новые способы помочь. Многие из вас начали печатать эти щиты, те, у кого нет 3D-принтеров, помогают с производством козырьков, другие переделывают текущий дизайн, чтобы улучшить его характеристики.

Мы хотели бы выразить нашу искреннюю благодарность всем, кто участвует в этой работе! Сообщества 3D-печати действительно потрясающие!

Чтобы упростить навигацию по этой статье, мы добавили список содержания.Вы также можете найти более подробную информацию и график на Prusa3d.com.

Содержание:

2.4 Представляем Prusament PETG Orange для СИЗ

В ответ на острую нехватку средств индивидуальной защиты (СИЗ) для рядового персонала многие люди начали производить СИЗ самостоятельно с использованием 3D-принтеров. Чтобы поддержать производителей по всему миру, мы решили добавить Prusament PETG Orange для СИЗ в наш интернет-магазин. Это высококачественный материал из полиэтилентерефталата со значительной скидкой, который идеально подходит для изготовления этих щитов (оголовье и части подбородка).Он по-прежнему имеет тот же состав, что и наш стандартный Prusament PETG Orange, и мы уже давно используем этот тип материала на нашей полиграфической ферме.

Так как мы хотели ускорить производство и как можно быстрее доставить материал нашим клиентам, мы снизили точность изготовления с наших обычных ± 0,02 мм до ± 0,03 мм, и намотка не так идеальна, как на стандартных Prusaments.

2.4. Разница между щитами США и ЕС

Мы выпустили немного измененную версию щита, которая больше подходит для США - дизайн адаптирован под листы американского размера (11 × 8.5 дюймов) и американский дырокол с тройным отверстием (расстояние 4 1/4 дюйма, радиус отверстия 1/4 дюйма). Файлы для печати и дополнительная информация доступны на PrusaPrinters.org

30,3. Чехол для групп и оголовья

Мы выпустили ГРУПП на PrusaPrinters. Вы можете обмениваться информацией, сотрудничать и помогать другим (не только) в производстве защитных экранов . Подробнее о группах вы можете узнать в нашей статье.

Мы также выпустили крышку для оголовья , которая полезна в условиях очень высокого риска, поскольку обеспечивает еще лучшую защиту.

Наконец, мы выпустили файлы печати с оптимизированной скоростью для версии со стеком RC3.

26,3. версия RC3

Мы создали новую страницу, на которой вы найдете всю информацию о 3D-печатных щитках для лица - https://www.prusa3d.com/covid19/

Руководство по стерилизации / дезинфекции - мы обновляем это руководство результатами лабораторных испытаний. У нас даже проводятся лабораторные испытания с живым коронавирусом. Огромное спасибо всем лабораториям и больницам, которые помогают нам проверять методы дезинфекции!

Мы также выпустили версию RC3 ( скачать здесь ) - изменения от RC2:

• Удалены шестиугольные отверстия для увеличения скорости печати.
  • Благодаря более быстрой печати, которую мы используем на нашей ферме, у некоторых деталей были острые края, и, согласно тестированию, вентиляция не нужна так сильно
• Несколько оптимизаций для стековой печати
• Новые файлы для печати с 4-мя повязками, сложенными друг на друга
  • Сложение повязок друг на друга - отличная идея сообщества, особенно полезная для ночной печати. ​​

Сложенная версия повязок RC3, особенно удобная для ночной печати

24.3.

Сообщества 3D-печати по всему миру печатают маски для лица для местных медиков, это потрясающе! И мы пожертвовали более 10 000 лицевых щитков🎉 Мы продолжаем получать отличные отзывы и уже тестируем версию RC3, следите за обновлениями!

20.3. - обновление RC2

Я обещал держать вас в курсе, и с момента выпуска нашей маски для лица 48 часов назад многое изменилось, так что давайте перейдем к делу.

Как только стало известно о нашей маске для лица, мы получили десятки запросов от местных больниц, машин скорой помощи, пожарных, стоматологов, домов престарелых… список можно продолжить.Мы как можно лучше распределили текущий товарный запас (более 1000 штук) и собрали множество отзывов. Исходя из этого, мы изменили дизайн печатных деталей.

Различия между RC1 и RC2:

• Увеличенная толщина стенки (немного жестче и прочнее)
  • Внутренняя стенка от 1,5 мм до 2 мм
  • Наружная стенка от 2 мм до 2,5 мм
• Оголовье больше не печатается сжатым
  • Пониженное давление на висок
• Козырек отодвинут ото лба.
  • Это позволяет лучше носить с респираторами большего размера и защитными очками
• Распечатанная часть теперь имеет удлинитель для козырька (козырек изгибается меньше, чем оголовье)

На данный момент актуальны версии RC1 и RC2.RC1 позволяет разместить больше печатных деталей на одной печатной платформе. Однако, если максимальная производительность не является приоритетом, RC2 обеспечивает немного лучшую защиту и более удобен в носке.

Скачать здесь

Если вы хотите производить щиты для других
ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТО

• Действуйте так, как если бы вы были заражены вирусом COVID-19. Надевайте лицевую маску и пару свежих перчаток при сборе каждой партии напечатанных деталей.Немедленно храните детали в герметичном пакете.
• Поговорите с теми, для кого вы делаете щиты, расскажите им о своей производственной среде
• До сих пор ведутся споры о том, как долго вирус выживает на пластике, но в большинстве источников упоминается 2-3 дня. Это означает, что оставив упакованные защитные маски на 2-3 дня перед их распространением, вы значительно снизите риск передачи.
• Не храните весь запас в одном месте , минимизируйте риск перекрестного загрязнения

Всем привет, сейчас тяжелые времена, поэтому я буду краток и по существу.Сообщество 3D-печати потрясающее! Все мы умеем решать проблемы и любим строить вещи не только для своей жизни, но и для других. За последние несколько недель мы получили много сообщений о конструкции респираторов, аппаратов искусственной вентиляции легких и других устройств (которые сейчас отсутствуют на складах больниц) - вы ищете способы помочь с этой глобальной пандемией, и это замечательно. Спрос на эти устройства во всем мире настолько велик, что в некоторых странах даже врачи не имеют доступа к маскам и защитным маскам, поэтому им приходится идти на огромный риск и работать без средств защиты.Я чрезвычайно горжусь всем сообществом 3D-печати и хочу, чтобы вы все продолжали работать!

Мы в Prusa Research также ищем способы помочь. Мы провели много исследований, и прежде чем мы перейдем к основному сюжету, я хочу обсудить некоторые из моих опасений по поводу печатных респираторов. Я не собираюсь мешать той атмосфере, которая у нас есть сейчас - не очень важно, но респираторы могут быть не лучшей идеей в настоящее время . Позволь мне объяснить.

Нет. конструкций, доступных в настоящее время, были протестированы на предмет обеспечения необходимой защиты, по крайней мере, ни одной из известных мне. Чтобы помочь с этим, мы собрали столько дизайнов, сколько смогли найти, и работаем с экспертами, чтобы проверить, какие из них действительно работают. На чем сосредоточены ключевые моменты? Во-первых, это герметизация, затем сам фильтр, фильтр к маске и то, как маска крепится к лицу - все должно быть идеально. Большинство из нас печатают жесткие материалы, которые трудно сделать совместимыми с уплотнениями.Даже если мы получим хорошую печать, будет ли она работать, например, даже когда владелец говорит?

Еще один вопрос, который мы должны принять во внимание, - это пористость печатных деталей и связанные с этим проблемы безопасности. У владельца будет маска на лице, влажное и теплое место, идеальная среда для размножения микробов. Мы не сможем эффективно стерилизовать эти маски, поэтому мы можем создать еще больше проблем. И, как сообщается, вирус живет на пластике более 48 часов (или даже 90 часов, согласно некоторым другим исследованиям).Мы все хотим помочь нашим друзьям и семьям, а это значит, что мы должны быть более осторожными, чтобы не причинить им вреда. Если вы настаиваете на том, чтобы напечатать маску сейчас, относитесь к ней, как к базовой хирургической маске, а не как к настоящему респиратору со всеми защитными свойствами, которые они обеспечивают. Ложное чувство безопасности может быть очень опасным. Я понимаю, что вы пытаетесь помочь, но ПОЖАЛУЙСТА, распространите эту информацию среди своих групп по 3D-печати.

Изготовление защитных экранов на 3D-принтере

Таким образом, даже если респираторы, напечатанные на 3D-принтере, нуждаются в доработке, это не означает, что мы не сможем сразу же эффективно использовать наши личные фабрики.В своем исследовании мы искали другое защитное снаряжение, которое можно было бы безопасно производить, и мы сосредоточились на защитной маске для медицинских работников. Мы были уведомлены в Facebook, что врачи остро нуждаются в защитных масках и что в Интернете уже есть отличный дизайн защитных экранов. Мы взяли это за отправную точку и решили, что скорректируем его для более простой и быстрой 3D-печати - например, не должно быть никаких необходимых опор, и мы должны разместить как можно больше их на одном листе для печати.Так что мы сразу начали работать над этим. Ведь очень важно, чтобы ребята, которые позаботятся о нас в самые мрачные времена, были максимально здоровыми. Эти щиты помогут защитить глаза и лицо от кашля и чихания пациентов.

За три дня , , мы смогли пройти десятки прототипов, - две проверки, - в Министерстве здравоохранения Чехии, и мы даже встретились с нашим министром здравоохранения Адамом Войтехом. Сегодня мы рады сообщить вам, что мы начали производство прототипов, и первые устройства только что отправились в больницу для полевых испытаний и проверки.Я хочу поблагодарить Мартина Хаврда из университетской клиники Винограды в Праге за то, что нашел время встретиться с нами. А также, когда мы проверим эту конструкцию, мы перейдем к конструкции защитных очков .

Представляем прототип министру здравоохранения Чехии Адаму Войтеху

Благодаря нашей самой большой в мире фабрике по 3D-печати, имеющей более 500 3D-принтеров, мы можем производить 800 штук в день . Даже при таких темпах ферма фактически не используется полностью для этого проекта, только 1/5 из принтеров используется для этого, так как возможности нашего лазерного резака ограничены способностью резать прозрачные козырьки.Если мы устраним это узкое место, мы теоретически сможем производить до 4000 штук в день . На данный момент не влияет на нормальное производство , и при необходимости мы можем добавить в производство больше 3D-принтеров. В конце концов, мы являемся мировыми рекордсменами с 1096 одновременной печатью 3D-принтеров, поэтому емкость не должна быть проблемой :-).

Материалы, необходимые для производства одной единицы, стоят менее 1 доллара, и это без каких-либо скидок при покупке. Мы буквально за один день получили материалы по Праге.

В качестве отправной точки, мы жертвуем 10.000 единиц Министерству здравоохранения Чехии. и теперь мы ищем больше материалов.

Дизайн может быть относительно безопасно распечатан отдельными лицами после проверки в меньшем количестве, чтобы помочь местным сообществам.

Детали защитного экрана печатаются на нашей ферме 3D-принтеров

Я хочу как можно скорее доставить это как можно большему количеству людей по всему миру. Если у вас есть для этого инструменты и возможности, вы можете начать подготовку прямо сейчас, даже до того, как у нас будет окончательный дизайн.Это прекрасное время, чтобы настроить ваш принтер и запастись материалами, чтобы вы были готовы приступить к печати, как только мы выпустим дизайны. Я думаю, что в большинстве производственных помещений должны быть необходимые инструменты: 3D-принтер, лазерный резак и ножницы - это все, что вам нужно! Имейте в виду, что это RC1 (релиз-кандидат), который все еще нуждается в полной проверке, но я буду регулярно обновлять эту статью новыми выводами. Так что добавьте эту страницу в закладки (я также буду публиковать обновления в Твиттере), если хотите помочь.

Безопасность, стерилизация и поверка

Большой вопрос - стерильность производственной среды и готовых деталей. Вы действительно не хотите усугублять ситуацию, производя вещи, предназначенные для борьбы с болезнью, при случайном ее распространении. ВСЕГДА проконсультируйтесь с профессионалом, чтобы убедиться, что ваша установка или производство соответствуют их стандартам, и не обижайтесь, если они осторожно примут вашу помощь. Я не могу это подчеркнуть, не усугубляю ситуацию и не создаю больше проблем для тех, кто так усердно трудится, чтобы обеспечить нашу безопасность и лечить тех, кто болен.

Имейте в виду, что вирус может жить на пластике в течение 48-90 часов, а пластик не поддается простой стерилизации после использования. Так что они предназначены только для одноразового использования, по крайней мере, до тех пор, пока мы не найдем способ надежно стерилизовать отпечатанные детали!

Вот меры предосторожности, которые мы принимаем (они также применимы к другим 3D-печатным проектам), и они все еще ожидают проверки - всегда проверяйте обновления этой статьи.

• Пластик нагревается до высокой температуры во время печати, в значительной степени стерилизуя напечатанную деталь, не позволяйте детали часами лежать на кровати, где она может снова загрязниться.Наденьте новые перчатки и хирургическую маску, прежде чем снимать отпечатки и положить их прямо в новый герметичный пакет. На нашей ферме воздух полностью обменивается каждые 2 минуты и фильтруется, что значительно снижает количество вредных веществ в воздухе.
• При лазерной обработке прозрачных экранов не снимайте защитную пленку, чтобы ее можно было удалить перед сборкой и использованием. Это значительно снижает возможное загрязнение. Кроме того, упакуйте его целиком, который ваш лазер может производить за раз. Наш лазер может сделать 40 штук за один раз, поэтому, когда мы открываем лазер, мы собираем их все сразу - снова в свежих перчатках и в хирургической маске.Сразу кладем в герметичный пакет. Если ваш лазер может работать только по одному, убедитесь, что вы надели новые перчатки для каждой производимой детали.
• При разрезании резинки мы также надеваем перчатки и хирургические маски. Не распаковывайте больше, чем нужно для работы, уменьшение воздействия воздуха уменьшит загрязнение.

Стоматологи клиники Astella в Праге одними из первых протестировали защитные экраны на практике

Проект

Как я упоминал ранее, конструкция все еще ожидает проверки на местах и, вероятно, будет изменена в течение следующих дней или двух.Дизайн PrusaPrinters будет соответствующим образом обновлен. Сейчас совершенно безопасно сделать его только для себя!

Конструкция оголовья части защитного экрана

Некоторые дизайны доступны в Интернете прямо сейчас, но они, как правило, очень неэффективны в использовании площади поверхности принтера. Нам пришлось начать конструировать детали с нуля, и мы смогли разместить четыре на обычной кровати Original Prusa i3 MK3S, что значительно повысило эффективность фермы.Мы воспользовались свойствами пластика, разработав сжатую (изогнутую) деталь, которая помогает плотно прилегать к голове.

4 шт., Вложенных в печатную машину

Мы также нашли отличную эластичную ткань с ровными 10-миллиметровыми отверстиями посередине, что значительно улучшает регулируемость. Но практически все подобное можно сделать, просто прорезав в ткани отверстие диаметром 10 мм. Мы используем горячую проволоку, чтобы разрезать ткань, чтобы предотвратить истирание концов, но можно также использовать ножницы и зажигалку, чтобы расплавить концы.Плотную резинку можно закрепить, завязав узелок петлей.

Мы взяли один из наших автоматических ножниц, которые мы используем для изготовления тканевых экранов для жгутов проводов MK3S, и перепрофилировали его для новой задачи.

Для прозрачного листа можно использовать любой прозрачный пластик, пригодный для лазерной резки - рекомендуется толщина от 0,5 мм до 1 мм. Отверстия имеют тот же размер, что и обычные дыроколы в офисе, а пластик можно вырезать вручную ножницами, используя наш дизайн в качестве шаблона.Можно использовать даже пластик от двухлитровой бутылки с прямыми стенками, если нет другого материала.

Другие способы борьбы с пандемией с помощью 3D-печати

Мы также запустили новый конкурс быстрого дизайна для других дизайнов для 3D-печати. Основная цель - быстро производить предметы первой необходимости, которые могут закончиться во время карантина или избавить вас от потенциально небезопасного похода в магазин. Вещи, которые могут оказаться полезными, когда жизнь вернется в норму.

И еще кое-что.Мы предполагаем, что существует сотен проектов, таких как , которые работают по всему миру прямо сейчас. Если вы являетесь участником какого-либо из них, напишите нам по электронной почте [email protected] - нас особенно интересуют конструкции, которые доказали свою эффективность (например, одобренные с медицинской точки зрения, используемые в полевых условиях и т. Д.). Мы будем рады поделиться всеми протестированными и одобренными инструментами на PrusaPrinters!

На этом все, спасибо всем за вашу постоянную поддержку и вдохновение. Это сообщество является прекрасным примером того, что может сделать человечество, когда мы все работаем вместе для достижения общих целей.Продолжай быть крутым!

Формовка козырька, 3 месяца работы

Вакуумное формование, или термоформование, заключается в нагревании пластикового листа в печи и последующем его формовании относительно формы, копируя камеру давления с помощью пылесоса. Это лучший / самый дешевый способ формования пластиковых листов без использования промышленного оборудования.

Главное здесь - выбрать правильный материал. У нас было два варианта: прозрачный пластиковый лист с нанесением на него спрея черного оттенка после формования или уже окрашенный материал.Тонированный материал гарантирует равномерный оттенок по всей поверхности козырька, в то время как черный оттенок спрея больше похож на художественное произведение, а результат не является результатом промышленного качества. Самым тонким, уже окрашенным в черный цвет материалом, который мы обнаружили, был акрил толщиной 3 мм. Зная, что акрил имеет низкий коэффициент растяжения, а минимальная доступная толщина составляет 3 мм, мы подумали, что нам понадобится как минимум лист 500x700 мм, чтобы гарантировать законченную форму. Это довольно большой размер по сравнению со стандартной кухонной духовкой, поэтому мы решили построить ее с нужным масштабом.

Для формования акрилового листа толщиной 3 мм рекомендуется температура 170-190 ° C (широкий диапазон зависит от цвета листа и типа печи), в то время как для формирования прозрачного листа PETG требуется всего 120-140 ° C. Если мы соблюдаем эту температуру, мы можем хранить материал внутри духовки столько, сколько захотим, не ухудшая его. Акрил является «эластомерным» материалом, это означает, что при нагревании после формования он медленно возвращается к исходной плоской форме листа. Однако PetG является «пластомером», а это означает, что тепло будет только экспоненциально растягивать материал больше.Это делает ПЭТГ гораздо более легким в формовании материалом, чем акрил. Так или иначе, мы решили попробовать и то, и другое.

После того, как несколько акриловых листов было потрачено впустую, мы пришли к выводу, что с акрилом это не гарантированный процесс. Мы могли правильно формировать 1 из каждых 3 попыток. При той же температуре 190ªC и давлении вакуума нам с трудом удалось создать один успешный козырек. Когда мы полностью сформировали черный тонированный акриловый козырек, мы понимаем, что внутренняя поверхность материала (поверхность, которая касается формы) полностью покрыта небольшими точками и дефектами.В этот момент мы знали, что формирование козырька не будет таким простым, как мы думали вначале.

Поликарбонатный лист, который у нас был в мастерской, давал те же проблемы с небольшими точками и пузырями, поэтому мы пришли к выводу, что материал охватываемой формы вызывал некоторую реакцию или выделял газ при мгновенном нагреве пластиком. Затем началось безумие форм: 4 разных формы с 4 разными материалами.

Форма GelCoat:
GelCoat - это материал, наносимый на первые слои лодки.Это слегка эластичный материал, ударопрочный и гидрофобный. Несколько слоев гелькоута + внутренняя поверхность из полиуретановой смолы. Гелькоут трудно шлифовать, но, проявив терпение, вы сможете добиться идеально блестящего покрытия.
Минусы: не подходит для процесса термоформования. При формовании пластик полностью прилипает к поверхности, поэтому его невозможно снять, не сломав козырек. Вдобавок к этому нагретый пластик создает пузыри по всей шлифованной поверхности гелькоута (делая шлифовку y после каждой формы) и в результате возникает такая же проблема с небольшими точками и пузырями на козырьке.

Высокотемпературная эпоксидная смола:
Эта высокотемпературная эпоксидная смола представляет собой смесь смолы и небольших металлических пластиков и подходит для термоформования. Его довольно сложно найти в Интернете. Изготовляя гипсовую форму, мы сделали точную копию формы для гелькоута, на этот раз используя HTEpoxy и стекловолокно внутри. Результат легко шлифовать и полировать, но с ним возникает огромная проблема.
Минусы: после легкого шлифования поверхность становится пористой. Очень маленькие отверстия / точки, которые, как мы подозреваем, могут оставить след на пластике при формировании.Пластик не особо прилипает к форме, но из-за геометрической формы козырька мы не смогли извлечь сформированную деталь, не сломав ее.

Высокотемпературный силикон:
После того, как возникли проблемы с демонтажем этого конкретного козырька, мы подумали, что эластичная силиконовая форма будет решением. Кроме того, силикон является гидрофобным материалом и не допускает попадания влаги в форму, выделяя газ при контакте с горячим пластиком. Силиконовая форма имеет съемную внутреннюю часть из стекловолокна, что еще больше упрощает процесс извлечения из формы.

Когда у нас появилась пресс-форма для высокотемпературного силикона, мы продолжили первую формовку с использованием PETG. Система извлечения из формы сработала как шарм, и ПЭТГ практически мгновенно принял желаемую форму. Но нужно было решить одну большую проблему: те же маленькие точки / пузыри на внутренней поверхности козырька. В пресс-форме HTSilicone исключили влагу или вытесняемый газ как источник дефектов. Мы также пытались предварительно нагреть форму, но это тоже не решило проблему. Отбросив все возможности тепловой реакции, мы пришли к выводу, что экстремально чистое рабочее место было последней возможностью попробовать.Бинго!

Мы полностью закрыли силиконовую форму изолентой. Легко снимаемая изолента, которая позволит нам удалить ее в последний момент перед формованием, а вместе с ней и все возможные мелкие частицы пыли. Мы покрыли новой алюминиевой бумагой и внутреннюю часть духовки. Так все будет максимально чисто.

Последний, но не менее важный момент очистки - сохранить защитную пленку PETG до момента перед формованием.Вам следует проверить небольшой образец, если пленка может отслоиться после нагрева материала до температуры формования. В нашем случае ПЭТГ был обернут защитной пленкой, которая разрушается при более высоких температурах, чем сам ПЭТГ. Таким образом, вы можете нагреть лист, а затем, перед формованием, через секунду удалить его и, наконец, приступить к формованию.

Это идеальный способ формировать листы ПЭТГ, максимально приближенные к совершенству.Следуя каждому шагу, мы сможем избежать пузырей или маленьких точек на внутренней поверхности. Результат огромного труда проб / ошибок.

Как укладывать брусчатку над бетонным крыльцом | Руководства по дому

Без разрушения бетонного крыльца, что является непосильной задачей, возможности реконструкции крыльца ограничены. Если поверхность крыльца на несколько дюймов ниже порога входной двери, возможным решением будет укладка бетона брусчаткой.Для достижения наилучших результатов существующий бетон должен иметь приличную форму, и, хотя некоторые трещины допустимы, поверхность должна быть относительно ровной.

Брусчатка

«Брусчатка» - это общий термин, обозначающий кладку из кирпича, плитки или плит, уложенных под ногами, хотя чаще всего он относится к кирпичам. В отличие от модульных кирпичей, которые имеют отверстия для стен, брусчатка имеет твердый корпус. Для укладки брусчатки на бетонную веранду необходимо основание из тонкого раствора.

Рекомендации по подъезду

Заливка строительного раствора 3/8 дюйма в дополнение к стандартной толщине кирпичной брусчатки 2,5/8 дюйма увеличит высоту поверхности крыльца примерно на 3 дюйма.Если высота пола крыльца ограничена, также доступны более тонкие 1 5/8-дюймовые брусчатки. Существующее бетонное крыльцо должно иметь небольшой наклон вниз, в сторону от входной двери, чтобы вода могла стекать из дома. Если крыльцо не имеет уклона или уклон не в ту сторону, перед укладкой брусчатки следует откорректировать уклон.

Porch Prep

Исправление или добавление уклона включает в себя прикрепление деревянных клиньев к бетонному крыльцу полосами, которые создают уклон 1/4 дюйма на линейный фут.Для создания уклона засыпьте и загладьте раствор между клиньями, дайте раствору схватиться, удалите клинья и заполните щели дополнительным раствором. Трещины на поверхности размером более 1/8 дюйма следует заполнить строительным раствором. Высокие или вздыбленные участки в бетоне можно отшлифовать или отколоть, чтобы выровнять поверхность.

Макет асфальтоукладчика

Создание макета на бумаге позволяет исправить проблемы проектирования перед укладкой асфальтоукладчика. Чтобы создать профессиональный вид, запланируйте небольшой выступ на переднем крае крыльца.Чем сложнее рисунок асфальтоукладчика, тем больше необходимость в подробном плане расположения. На этапе разметки решите, хотите ли вы плотно стыковать брусчатку или заделать швы между брусчаткой. Типичные швы для цементного раствора имеют ширину 3/8 дюйма и требуют использования распорок для обеспечения однородных швов. Если вы хотите залить швы, используйте брусчатку размером 3 5/8 дюйма на 7 5/8 дюйма. При плотном стыке брусчатки рекомендуется использовать стандартные кирпичи размером 4 на 8 дюймов.

Установка

Меловые линии полезны для переноса макета на бетон.Основа наружного тонкого слоя, нанесенная зубчатым шпателем на 1/4 дюйма, служит клеем, удерживающим брусчатку на месте. Начиная с центра края ступеньки, с выступа и двигаясь по сторонам крыльца, необходимо обрезать только боковые брусчатки и ряд, ближайший к входной двери. Пила для кирпича, которую можно приобрести в строительном прокате, помогает делать чистые пропилы.

Как предотвратить попадание дождевой воды на крыльцо | Домашние гиды

Лужи возле дома, особенно сразу после сильного дождя.Когда с крыши капает больше воды, эти лужи разбрызгиваются, часто на ваш чистый пол крыльца. Затем они оставляют после себя грязный беспорядок, который портит дерево или окрашивает краску. Лучше всего не допускать, чтобы вода скапливалась и не разбрызгивалась до того, как это произойдет, и ремонт будет стоить вам больших денег. Существуют способы предотвращения этого разбрызгивания, которые вы можете применить, чтобы подчеркнуть красоту вашего крыльца и двора.

Проверьте существующие водосточные желоба, чтобы убедиться в их ровности и отсутствии протечек. Проверьте, нет ли отложений или мусора, которые блокируют нормальный поток воды по желобам.Неровные, негерметичные или забитые желоба будут брызгать водой в больших количествах на один участок земли, вызывая лужи у крыльца. Эти лужи забрызгиваются каждой новой каплей из желоба.

Прикрепите новые водосточные желоба по краю крыши, если у вас их еще нет. Установите водосточную трубу на наклонной направляющей, которая отводит воду от крыльца. Чтобы защитить фундамент, используйте поводок, который будет отводить воду на расстояние не менее 10 футов или направлять их в колодец или систему сбора дождевой воды.

В дополнение к желобам установить гидроизоляцию отлива. Эти водосточные края должны выступать над крыльцом на 30 дюймов. Уложите слой гравия на землю под свесом.

Выровняйте землю рядом с крыльцом, чтобы создать откос от него. Отложите поверхность от крыльца до 10 футов, чтобы уклон был не менее 6 дюймов. Склон отводит воду от крыльца, предотвращая образование луж и сводя к минимуму разбрызгивание. Сортировка также сводит к минимуму вероятность проникновения влаги в арматуру или фундамент и их ухудшения.

Выройте траншею по краю крыльца лопатой. Выстелите траншею полиэтиленовой пленкой, а затем положите поверх нее перфорированную трубу. Если траншея заканчивается у основания вашего дома, выкопайте траншею в форме угла и продолжайте копать, пока не пройдете по дому хотя бы на 10 футов. Это отводит воду от вашего дома и предотвращает повреждение фундамента или попадание воды в подвал. Накройте трубу ландшафтной тканью. Окружите и засыпьте трубу гравием.Замаскируйте гравий слоем дерна или прикрывайте его растениями.

Посадите сад вокруг крыльца, усадив его всеми своими любимыми растениями. Проветрите землю вокруг растений и вплоть до крыльца. Это позволяет земле впитывать больше воды, что сводит к минимуму разбрызгивание. Растения также будут поглощать и удерживать больше воды, а листва блокирует ее попадание на крыльцо.

некоторые хорошие, некоторые раздробить и порезать

Проблемы с козырьком и хороший опыт

Разбитый козырек велосипедного шлема?
Порезанный краем козырька?

---

Резюме: Эта страница была предназначена для документирования двух проблем с велосипедными шлемами, которые не решаются ни одним текущим U.Стандартный стандарт: растрескивание при ударе и порезы по краям козырька. Третья и частично связанная с этим проблема с козырьками - заедание. Козырьки должны легко отсоединяться от шлема при ударе, чтобы не повредить шею всадника. Четвертый блокирует обзор. В большинстве стандартов нет проверки козырька. Фактически, мы получили несколько отчетов за годы, прошедшие с момента публикации страницы, и один яркий отчет о забрале, спасающем лицо. По мере того, как лежачие кровати становятся все более популярными, козырьки могут стать более важными.

---

Разбитые козырьки

На протяжении многих лет мы слышали отдельные сообщения о разрушении забралов шлема при ударе.В одном случае всадница провела более часа на операционном столе, пока хирурги собирали осколки козырька с ее лица. В 1998 году в CPSC был подан отчет о происшествии, поданный матерью всадника, лицо которого было серьезно травмировано в результате аварии, по ее мнению, осколком от разбитого забрала шлема.

Надрезы краев козырька

В августе 2007 года мы получили этот отчет: «Недавно я попал в аварию, когда козырек моего шлема Trek ударился о тротуар и разбился. Более крупный кусок порезался от моего лба до века, потребовав пятнадцати швов.Мне понадобится дополнительная операция, чтобы немного скрыть шрам. Никогда бы не подумал, что козырек может причинить такую ​​серьезную травму ».

В августе 2000 года мы получили сообщение от велосипедиста, у которого забрало порезалось при аварии. Когда он ударил спереди, козырек засунул ему под лицо и разрезал его между носом и губой, потребовалось семь швов. В июне 2007 года мы получили еще один отчет от одного из родителей, которому 4-летнему ребенку потребовалось наложить 9 стежков на разрез длиной 1,5 дюйма на голове между глазами (см. Ниже).

Зацеп

Еще одна проблема с козырьками - их слишком надежное крепление, из-за чего они не могут опрокинуться при ударе. Козырек, который с трудом отсоединяется или изготовлен из непрочного материала, может дергать водителя за шею. Свидетельства того, что произошло, будет значительно менее очевидным, чем признаки разрушения козырька. С другой стороны, на быстром спуске ветер может попасть под козырек и сорвать его.

Порезы, разрушение и невозможность отсоединения можно решить с помощью дополнений к действующим стандартам на велосипедные шлемы.В австралийском стандарте уже есть тест на параметр отслоения. BHSI годами выступает за добавление аналогичного теста к стандарту ASTM, и ему требуется дополнительная информация по этой известной проблеме.

Положительный опыт

В 2009 году мы получили отчет (ниже) от райдера, у которого козырек прогнулся, когда она скользнула вперед, опустилась головой на тротуар и спасла лицо от травмы.

Мы начинаем слышать от райдеров, сидящих в горизонтальном положении, что козырьки более важны в лежачем положении, когда голова находится более вертикально.«Согнутые гонщики сообщают, что некоторые козырьки приподнимают переднюю часть шлема при встречном ветре или на более высоких скоростях. И они ищут тонированный, но прозрачный дизайн.

Если у вас есть информация о каких-либо проблемах с козырьком, которые привели к травме, сообщите об этом в CPSC. и мы также будем признательны, если вы отправите нам электронное письмо. Мы также заинтересованы в хорошем опыте, будь то сбои или просто ежедневное использование.

Мы настаиваем на том, чтобы ASTM разработал тест на разрушение козырька и усилие отрыва козырька, и будем использовать ваш вклад, чтобы подтолкнуть производителей к созданию лучших козырьков и проверить их, чтобы убедиться, что они не повредят гонщика в аварии.

Есть, конечно, козырьки, которые не разобьются. Некоторые из них, например, сделаны из жесткого пенопласта. Другие сделаны из очень гибкого пенопласта. Они могут быть полезны. Если бы в комплекте с вашим шлемом не было, вы могли бы сделать его сами. По крайней мере, один наездник написал нам по электронной почте, что он делает свои собственные из циновок для столовых приборов или дешевых козырьков из пеноматериала, которые можно найти на пляже. Он крепит их самоклеящимися застежками-липучками, и у него никогда не будет проблем с поломкой.

Вот полученные электронные письма.Обратите внимание на длительные периоды между сообщениями, указывающие на то, что разрушение происходит нечасто:

---

Отправлено 26 июня 2009 г.

Я наткнулся на эту страницу и хотел предложить альтернативу ношению бейсбольной или велосипедной кепки под шлемом вместо козырька. Они более регулируемые, лучше защищают глаза от солнца и ветра (по моему опыту), чем пластиковые козырьки, и не разбиваются. В прошлом году я попал в дорожно-транспортное происшествие, в результате которого поскользнулся на асфальте своим шлемом и лицом.К счастью, козырек моей кепки (которую я до сих пор ношу) перевернулся, когда я скользил, прикрывая часть моего лица. У меня была довольно глубокая дорожная сыпь, которая начиналась там, где заканчивался колпачок, но покрытые части не поцарапались. Я не надевала кепку с целью защиты от несчастных случаев, но я рада, что сделала это «открытие».

---

Опубликовано 10 января 2009 г.

Несколько лет назад я вернулся в велоспорт и купил новый велосипед и шлем Giro Mojave. Я тренировался в своей самой первой велогонке и после слишком сильного торможения ударил головой о руль.Пока я ехал по асфальту, я прижал подбородок к груди, и козырек шлема царапал по неровной поверхности. Когда я наконец прекратил движение вперед, прибежал мой друг и проверил меня. У меня были окровавленные локти и колени, но на моем лице не осталось следов, потому что козырек принял на себя основную тяжесть травмы. Ни следов на лице, ни сломанных зубов, ни дорожной сыпи. У меня все еще есть шлем, но я его больше не ношу, это напоминание о том, что могло случиться. С тех пор я купил более новый Giro Xen с козырьком, и мне повезло, что я не получил травм в нескольких несчастных случаях, которые с тех пор случились.

---

Отправлено 8 июня 2007 г.

Мой 4-летний ребенок наложил 9 швов на разрез длиной 1,5 дюйма на его голове между глазами. Это была небольшая авария с серьезной травмой. Забрало его шлема Джиро рассекло ему голову настежь. Следует отозвать этот продукт, если еще не был. Почему дети должны страдать от потенциально опасных для жизни травм из-за дефектного продукта. Что, если бы мы ехали на велосипеде вдали от помощи, он бы умер с такой кровопотерей, которую он получил из-за травмы!
Слезно,
Мишель

---

Отправлено 9 декабря 2003 г.

Просто небольшое примечание, чтобы сообщить вам, что козырьки Giro «могут» стать причиной травм.Не так, как указано в инструкции по эксплуатации. «Хотя сами козырьки не обеспечивают защиты от ударов, они не влияют на характеристики безопасности шлема».

Если бы не козырек, я бы получил травму !!!!!! Причиной травмы было легкое столкновение с землей "лицом вперед" после того, как меня перевернули через руль. Удар заставил козырек оторваться от шлема с левой стороны, и острие козырька рассекло мне хороший кусок кожи на носу.

Моему шлему около двух лет, поэтому, надеюсь, более свежие модели не могут причинить травмы, в противном случае - может быть хорошей идеей изучить его подробнее.

Я уже отправил это Джиро, не ожидая ответа, но через несколько минут я получил его: «Извините, меня нет в офисе до 16 числа» .....

---

Недавно я попал в одиночную аварию на горном велосипеде, в результате которой мой шлем попал в лоб. В результате аварии у моего шлема Bell сорвался козырек.Неясно, был ли забрален мне в лицо передвинут или мои солнцезащитные очки вызвали серьезные порезы, для восстановления которых потребовалась пластическая операция. И козырек, и солнцезащитные очки лежали на следе после удара, но природа ран, казалось, указывала на козырек. Пройдя через этот опыт, я бы не хотел, чтобы у кого-то еще была подобная ситуация. Поэтому я рассматриваю новый шлем без козырька и солнцезащитные очки с полной оправой, не имеющий конструкции типа «лезвие».

---

Я попал в аварию 13 июля 2000 года, когда ехал по тропе в Цезарь-Крик и попал в корень. В результате я был сброшен с мотоцикла и приземлился на макушку (переднюю часть) головы. Визор отломился от моего шлема с одной стороны, и он оказался у меня под лицом, когда я приземлился. Он порезал мне лицо между носом и верхней губой. Мне нужно было наложить семь швов. В Шлем, который я носил, был Джиро Вентура.

---

Я могу с уверенностью сказать, что разбитые козырьки - потенциальная угроза безопасности.Во-первых, позвольте мне рассказать вам кое-что. Мой сын, которому сейчас 11 лет, занимается мотокроссом (мотоциклом) с 5 лет. Два года назад он был порезан разбитым забралом мотоциклетного шлема во время аварии. Порез прошел через левую бровь, продолжился за угол и очень близко к его левому глазу. Для закрытия разреза требовалось 10 петель.

Вот сходства, которые я обнаружил в полноразмерных мотоциклетных шлемах "молодежного размера" и в полноразмерных велосипедных шлемах.Во-первых, вы не можете получить одобрение Снелла на мотоциклетный шлем «молодежного размера», а качество конструкции определенно ниже, чем у «взрослых» шлемов. Молодежные мотоциклетные шлемы очень близки по конструкции к высококачественным полнолицевым велосипедным шлемам. На мой взгляд, козырьки мотоциклетных и велосипедных шлемов выглядят и ощущаются одинаково по конструкции и стилю, и, вероятно, таковыми являются.

Шлем, в котором был мой сын, когда он перелетел через решетку и получил лобовое столкновение с шлемом, был «MSR». MSR означает «Гонки Малькольма Смита» и легко продается в большинстве мотоциклетных магазинов.Я не знаю, кто является основным производителем, но он напоминал KBC. Malcolm Smith Racing мне очень помог, когда я связался с ними, чтобы спросить «почему оборудование безопасности моего сына повредило его»? В конце концов, их объяснение имело смысл. Мы отказываемся от безопасности в пользу классного образа. Да, козырьки в новом стиле сделаны из жесткого (а значит, хрупкого) пластика, так что причудливая краска остается на козырьке. Если бы козырек был мягким и податливым, краска прогибалась бы и отслаивалась. Итак, это мощный доллар в работе.... но я думаю, что должна быть какая-то золотая середина, где можно решить обе проблемы.

---

Опубликовано 11 марта 2005 г.

От лежачего гонщика с непринужденной позой, у которого передние каналы обтекателя заходят под его козырек - не обычное явление

Одна из вещей, которая беспокоила меня в козырьках (при езде на лежачем велосипеде), - это то, что они действуют как ветровые дамбы. На быстрых спусках или в ветреные дни вы действительно можете почувствовать подъем передней части шлема (или, по крайней мере, желание).Я подозреваю, что у людей с плохо подогнанными шлемами это может привести к тому, что шлем фактически повернется более или менее назад, обнажив лоб.

Другой лежачий наездник написал, чтобы напомнить нам, что козырьки более важны для лежачих наездников из-за их непринужденного положения. Хотя положение головы, а не положение тела, является важной переменной, здесь, если вы едете с запрокинутой головой, глядя вниз, он может быть прав.

Хотя я считаю, что козырьки должны быть рассчитаны на правильное усилие отрыва и сопротивление ударам, давайте не упускать из виду тот факт, что предотвращение столкновений более важно, чем выживание при столкновении.

То есть использование козырька, особенно на лежачем велосипеде, может предотвратить столкновения, не позволяя нам попадать на солнце и фары встречных автомобилей. Козырек также защищает от попадания насекомых в глаза велосипедисту, даже если он носит очки. Козырьки также могут немного помочь в защите от пыли.

Учитывая выбор использования небьющегося козырька и без козырька, я решил использовать козырек.

Когда будут определены стандарты размера козырька, не следует забывать о лежачих райдерах.Обычно нам нужно, чтобы наш козырек был на 1-2 дюйма длиннее, чем у райдера с ромбовидной рамой, из-за того, что мы откинулись назад.

---

Поступила в мае 2006 г. на бумаге

Велосипедист из Тусона прислал нам подробный отчет об аварии, которую он вызвал, не увидев обгоняющего Suburban (большого внедорожника), когда он выехал с велосипедной полосы налево, чтобы повернуть налево. Он считает, что забрало его шлема закрыло Suburban из его поля зрения. Он заменил шлем на ту же модель, но сразу снял козырек.Он также заменил новое зеркало на шлеме, которое он не мог эффективно использовать, вернувшись к зеркалу на руле.

---

Поступила в октябре 2009 г.

Как бы то ни было, после многих лет снятия козырьков со своих шлемов в качестве ежедневного пассажира на стандартном автомобиле («DF» для Diamond Frame или «wedgie») я переосмыслил ценность козырьков, поскольку я все больше и больше привык к лежачий. Мое влечение к лежачему телу вызвано типичной потерей подвижности шеи с возрастом (мне сейчас 70) в сочетании с очень небольшим уменьшением моего желания кататься.У изгиба есть ограничения (непостоянное рулевое управление на короткой колесной базе, меньшая грузоподъемность и т. Д.), Но большее время езды с лихвой их компенсирует. Однако, как отмечали другие, проблема солнца в глазах становится более заметной при запрокинутой голове, низком положении по сравнению с другими транспортными средствами на дороге и, в текущем сезоне, при низких углах наклона солнца для увеличения времени в обоих случаях. утром и днем. Даже отличные солнцезащитные очки не могут решить эту проблему, и я снова прикрепил козырьки к своим шлемам с помощью крючка и петли для улучшения отрыва после того, как срезал оригинальные фиксирующие язычки на козырьках.

Есть два важных компромисса. Во-первых, как отмечали другие, козырек имеет тенденцию в некоторой степени приподнимать шлем со лба. Правильная регулировка регулируемых ремешков в нынешних шлемах в некоторой степени решает эту проблему, но я думаю, что козырьки могут быть лучше разработаны, чтобы предотвратить это. Вторая проблема - непрозрачность дешевых козырьков, поставляемых с сегодняшними шлемами. Несколько лет назад устаревшая крышка Skid Lid поставлялась с защелкивающимся тонированным поликарбонатным козырьком, отформованным примерно в форме сферической части.Несмотря на отсутствие вентиляционных отверстий, этот козырек не создавал подъема, а его почти прозрачность превосходила уменьшение поля зрения, которое создают нынешние козырьки. Я могу предположить, что этот материал (и дизайн), хотя и превосходят нынешние козырьки, вряд ли появятся снова, без сомнения, из-за более высокой стоимости и явного отсутствия «крутизны». Это прискорбно.

---

Опубликовано 2 января 2012 г.

Мы покупаем шлемы, чтобы защитить маленького взрослого с заболеванием, приводящим к частым падениям (не на велосипеде).Она много лет носит шлемы с козырьками. Шлемы служат всего несколько месяцев. Козырьки не раз спасали ее лицо от травм, просто от первого удара о землю и замедления движения лицом о землю. В конечном итоге они ломаются, иногда только после нескольких падений. Этот опыт не напрямую связан с падением с велосипеда на более высокой скорости, но мы можем подтвердить, что при некоторых падениях лицом вниз козырек определенно обеспечивает защиту лица.

---

Подход «Сделай сам»

Тем, кому нужен широкий козырек для защиты от солнца, стоит обратить внимание на решение этого австралийского райдера.В лучших традициях велосипедистов-новаторов, которые делают свое собственное снаряжение, он соединил широкополую шляпу в стиле Тилли со своим шлемом. Если вы попробуете аналогичную модификацию своего шлема, не забудьте ограничить способность краев упасть вам в лицо при сильном ветре и заблокировать обзор. Скорее всего, это произойдет на спуске, когда вы едете на большой скорости.

---

Итог

Когда мы открывали эту страницу, мы ожидали довольно много писем о проблемах с козырьком.За прошедшие годы мы получили очень мало. Мы считаем, что проблемы с козырьками очевидны и, вероятно, о них не сообщается, поскольку большинство травм незначительные. Мы продолжаем слышать о них время от времени, но, несмотря на оправданное возмущение пострадавших, нет никаких свидетельств того, что мы видим масштабную эпидемию травм козырьков. По-прежнему необходимо улучшать опасные конструкции, и мы стремимся к усовершенствованию стандартов для испытаний козырьков.

Между тем, как отмечал выше лежащий наездник, предотвращение аварии - ваш главный приоритет, а не защита от проблем с козырьком.Если вы водитель, которому действительно нужен козырек, чтобы видеть, куда вы собираетесь, его использование, вероятно, будет менее опасным, чем отсутствие возможности хорошо видеть. Но опыт велосипедиста из Тусона показывает, что у этого может быть и обратная сторона, если вы позволите козырьку скрыть часть вашего зрения.

Как сделать козырек над крыльцом

Чтобы сделать здание законченным, а иногда и оригинальным, установите козырек над крыльцом входной двери.Однако эта деталь экстерьера выполняет не только эстетическую функцию, но и служит укрытием от дождя, снега или солнечных лучей. Кроме того, козырек над дверью защищает от падения сосулек или штукатурки.

Навесы и навесы с правильным подходом выделяют офис или дом среди многих других. Что касается игорных заведений и обслуживающих организаций, это особенно важно, поскольку внимание посетителей привлекают аккуратные и ухоженные здания с правильно оформленным входом.

Козырьки над входом из поликарбоната отличаются устойчивостью к перепадам температур (-60 - +110 градусов) и достаточной ударопрочностью. Есть и другие материалы для изготовления входных навесов - дерево, металл и обычная плитка. Но поликарбонат - самый подходящий материал, поскольку он обладает такими свойствами, как огнестойкость и способность удерживать ультрафиолетовое излучение.

Цветовая гамма поликарбоната разнообразна, что дает возможность организовать единую и гармоничную композицию фасада.Кроме того, навес можно украсить коваными или сварными изделиями - декоративными деталями на козырьке, поручнях, ограждениях или фонарях.

Козырек над крыльцом из поликарбоната прослужит намного дольше, чем из других материалов. Этот материал не подвержен коррозии, то есть не ржавеет, не трескается и не деформируется. Кроме того, листу поликарбоната можно придать практически любую форму за счет его гибкости.

После того, как материал для козырька выбран и каркас, а также рассчитано необходимое количество, естественно возникает вопрос: «Как сделать навес или козырек над входом»? Все-таки не у всех есть возможность вызвать для этого специалистов.

Изготовление такого изделия своими руками не представляет особой сложности. Приступать к возведению навеса необходимо с возведения каркаса из металлического оцинкованного профиля, обеспечивающего устойчивость к нагрузкам и прочность. Опорные столбы следует располагать на расстоянии от одного до полутора метров от фасада.

Также опоры могут быть выполнены из деревянных балок. Однако нужно следить, чтобы они не касались земли напрямую, иначе дерево загниет.

Если фундамент бетонный, достаточно вкрутить стойки в анкер с помощью саморезов. Затем устанавливают перекладины и оформляют каркас козырька.

После установки стоек и каркаса можно монтировать сам козырек над крыльцом. Рассмотрим этот процесс на примере поликарбоната.

Лист крепится к каркасу теми же винтами, причем интервал должен быть небольшим, так как соединение должно выдерживать любой ветер.Для обработки этого материала можно использовать те же инструменты, что и для работы с металлом или деревом.

Задача установки козырька из поликарбона существенно облегчает то, что он сравнительно небольшой вес. В том случае, если для навеса требуется несколько листов поликарбоната, стыки необходимо закрыть, например, с помощью декоративной планки из алюминия. Затем в середине навеса устанавливается дополнительная продольная опора. Однако этот момент актуален только в случае установки навеса с большой площадью поверхности, а для козырька над крыльцом будет достаточно одного листа, а то и меньше.
