Устройство мансардной крыши дома: конструкция, виды, варианты

Дом с мансардной крышей выгодно отличается от прочих строений своей красотой и необычностью. Архитектурные включения в виде балконов, интересной геометрии окон, оригинальная кровля привлекает внимание, но не только это является бесспорным преимуществом. Устройство мансардной крыши, это дополнительная жилая площадь, полезные квадратные метры для комфортной жизни.

Насколько выгодна мансардная крыша

Мансарда, жилое помещение на чердаке, созданное фантазией французского архитектора Масара для многочисленных студентов, ремесленников, обслуги, наводнившей Париж семнадцатого века. Используя пространство под типичной ломаной крышей, традиционной для архитектуры того времени, Масар создал недорогое жилье, летом в котором было нестерпимо жарко, зимой холодно, но неунывающие французы находили в этом романтику. Сколько великих поэтов приютила мансарда, сколько знаменитых деятелей.

Со временем романтизм мансардных жилищ утратил свое значение. Современные возможности строительства позволяют превращать мансардные конструкции в комфортабельное, полноценное жилье. Однако финансово выгодным устройство крыши мансардного типа не назовешь. Выгода только в том, что не требуется возведения стен. Всё остальное – дополнительные затраты:

Стропильная конструкция сложнее, объёмнее, затратной будет пароизоляция, гидроизоляция и утепление. Утеплителя потребуется намного больше, к примеру, для средней полосы нашей страны требуется слой утеплителя в 200 мм в дополнение к гидроизоляции и пароизоляции.
Намного дороже мансардные окна. Они усложняют рельеф крыши, требуют дополнительных материалов, сложного монтажа.
Не все кровельные материалы можно использовать. Недорогие профлист, металлочерепица, кровельное железо, не годятся для мансарды. Высокая теплопроводость этих материалов потребует дополнительного утепления, но сократить теплопотери всё равно будет проблематично. Также данные материалы ничуть не снижают уровень шума, никакая звукоизоляция не спасёт от криков соседей, если их дом расположен недалеко, все звуки, то, как барабанит дождь, завывает вьюга, будут проникать в мансарду, создавая дискомфорт.

Совет! Кровля должна быть лёгкой. Используйте ондулин и прочие рулонные материалы. Гибкие, послушные они помогут перекрыть ломаные скаты, сложную геометрию крыши.

Общепризнано, строительство полноценного второго этажа намного выгоднее, несмотря на это, строительство домов с мансардой очень популярно. Романтика оказывается важнее выгоды. Виды домов с мансардой вдохновляют на создание собственного красивого дома. И всё же мансардный домик имеет преимущества. Он лёгкий, можно сэкономить на фундаменте, тяжелой строительной технике, аренда которой стоит недёшево.

Разновидности мансардных крыш

Мансардная крыша может быть сооружена в один или несколько уровней. Возможностей для создания чудо крыши множество, однако, в любом случае виды мансардных крыш имеют чёткую классификацию:

односкатная;
двухскатная и её разновидности – щипцовая, ломанная;
четырёхскатная и её разновидности полувальмовая, вальмовая.

Наиболее простыми считаются симметричные конструкции. Для каждого типа характерны свои преимущества и недостатки.

Совет! Делайте проекты, тщательно рассчитывая нагрузку на стены и фундамент строения. Просчитывайте ветровую и снеговую нагрузку исходя из климатических условий региона.

Односкатная мансардная крыша

Конструкция мансардной крыши односкатного типа считается простой в проектировании и монтаже, позволяет создать удобное жилое пространство. Каркас конструкции крыши состоит из опоры или мауэрлата, опорой может служить верхняя часть стены, венца, стропил и прочих элементов.

При проектировании особенно важно рассчитать угол наклона. Низкий угол провоцирует серьезные нагрузки от снега, возникает риск пригибания крыши под тяжестью снежного слоя, попадания влаги, порчи утеплителя. Высокий угол наклона усиливает риск деформации от ветровой нагрузки. Оптимальным считается угол в 35°- 40°.

Такой вид крыши удобен тем, что может использоваться любой кровельный материал, что удешевляет строительство, отсутствие конька снижает трудозатраты. Требуется одно-два окна. Внешность такого дома весьма нестандартна, оригинальна, привлекательна. Внутреннее пространство мансардного этажа невелико.

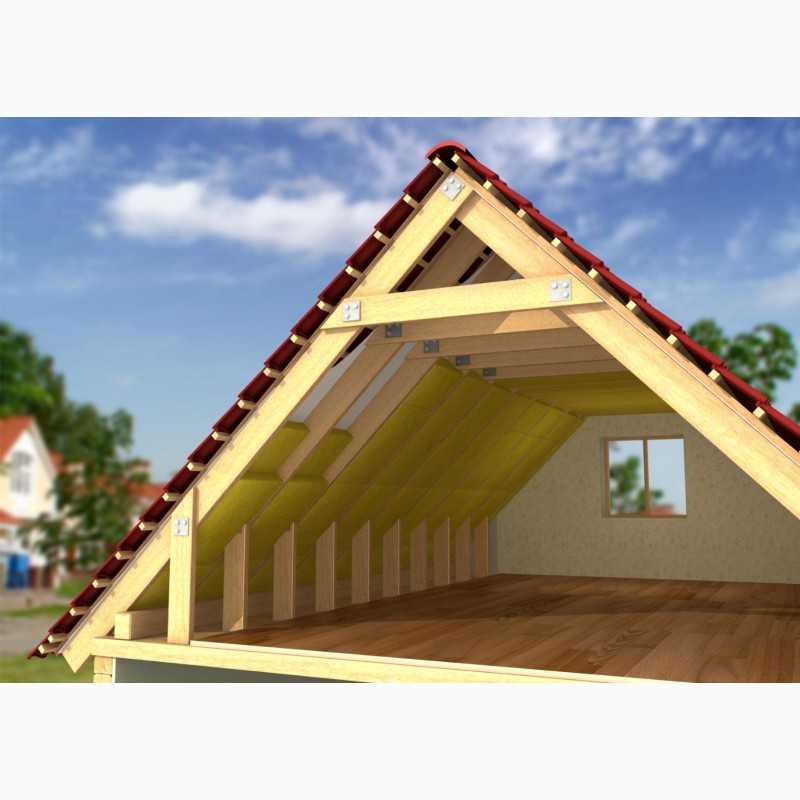

Двускатная мансардная крыша

Крутизна конструкции кровли должна иметь показатели 25° — 60°для создания в подкровельном пространстве помещений. Это наиболее распространённый вид мансардной крыши. При относительно небольших вложениях на её устройство крыша позволяет организовать эффективные жилые помещения удовлетворяющие требованиям комфорта. Образующиеся по бокам пространства не удобные в повседневном использовании служат кладовыми, шкафами для хранения вещей. При этом виды мансардных крыш двухскатного типа могут быть симметричными и асимметричными.

Симметричная крыша та, у которой конек расположен в середине, асимметричная, та, у которой конек относительно центра смещён. Особо сложна в проектировании и возведении асимметричная крыша, требуются тщательные расчёты нагрузки, проведённые профессиональным образом.

Совет! Если вы хотите сделать свой дом оригинальным, просчитайте возможности использования части несимметричной двускатной конструкции, точнее её выступающего ската для создания навеса над террасой возле дома. Яркий приём позволит благоустроить часть территории за счёт стоимости крыши.

Вариант двускатной мансардной крыши хорош тем, что под ней образуется большое пространство. Каркас крыши такой разновидности это симметричная конструкция, опирающаяся на мауэрлат. Устанавливать мансардные окна принято в плоскости ската, окна нужно плотно закрывать в непогоду, возможен монтаж вертикальных окон, которые считаются более практичными. Конструкция вальмовой мансардной крыши требует использования прямых стропил, угол каркаса начинается с конька, монтаж дело не простое, но при правильном расчёте большой сложности не представляет.

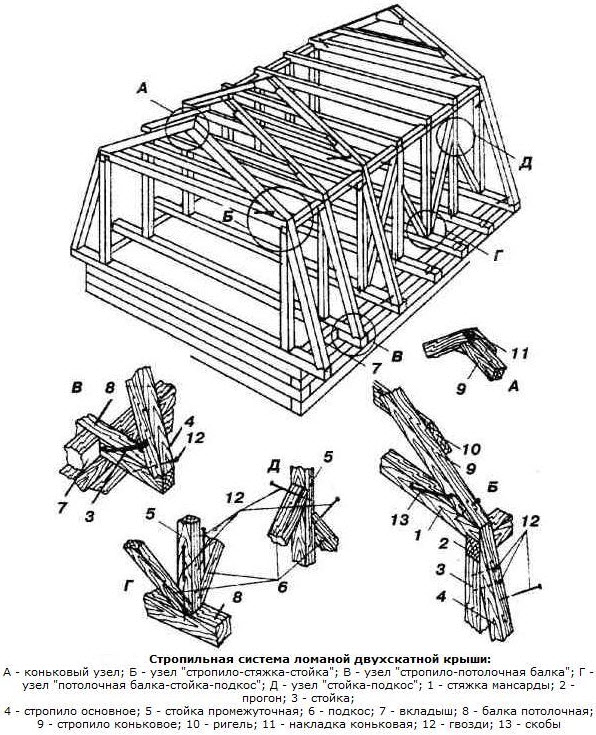

Ломаная двускатная мансарда состоит из двух расположенных под разными углами плоскостей. Конструкция требует использования массивных стропил. Сама стропильная система сложнее, монтаж её требует определённых навыков и знаний. Наиболее часто применяют вариант с выносом стропил за стену. Это позволяет защитить примыкание к стене от осадков. Этот тип каркаса наиболее распространен при строительстве частных домов, используется для надстройки гаражей и других вспомогательных домашних помещений.

Мансарда с четырёхскатной крышей

Устройство мансарды с четырёхскатной крышей намного сложнее, обязательным является точный расчёт, грамотный проект, схема стропильной конструкции, соблюдение технологии. Тщательно выбирается кровельный материал и элементы пирога утепления.

Преимуществами являются устойчивость к ветровой нагрузке. Такая крыша выдержит ураган. За счёт крепления угловых ребер к опоре конька создается особая жесткость, обеспечивающая длительность эксплуатации без деформаций. Свесы защищают стены дома от воздействия осадков, попадания влаги, ветра. Вальмовый вариант четырёхскатной крыши считается классическим. Особенность такой крыши в том, что её стропильная конструкция одна из самых дорогих.

Вальмовые и полувальмовые конструкции те, в которые имеют два ската, две вальмы. Эти конструкции хороши тем, что создают просторные пространства для мансарды, высокие потолки, комфорт.

Совет! Пространство под кровлей усиливает нагрузку на стены и фундамент, требует усиленной стропильной конструкции. Привлечение специалистов поможет избежать ошибок в проектировании, обеспечит долгую и благополучную эксплуатацию дома с красивой формой крыши.

Мансарда бывает двухуровневой и одноуровневой. Одна комната может располагаться над другой и соединяться мансардной лестницей. Могут оборудоваться балконами и выносимыми консолями.

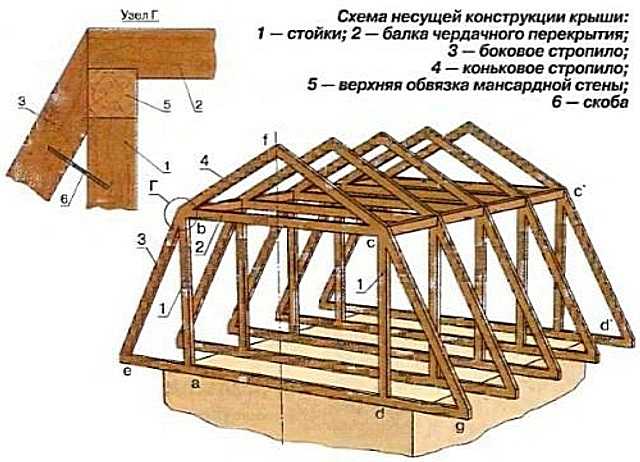

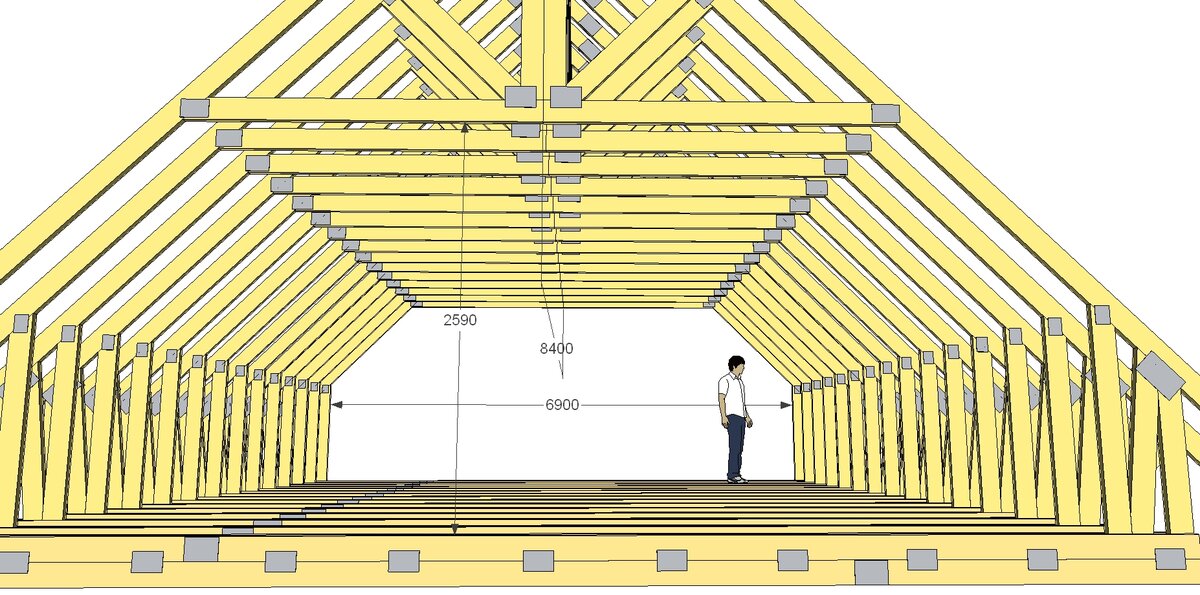

Стропильный каркас – главный элемент мансардной крыши

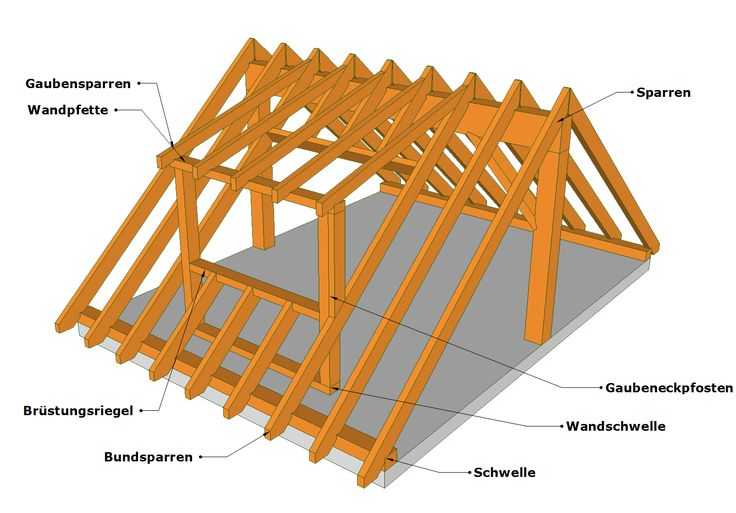

Основным отличием стропильного каркаса мансардной крыши, на который ложатся скаты в том, что она тяжелая, плюс несёт нагрузку кровли, снега, ветра, поэтому на его изготовление идет прочная качественная древесина с остаточной влажностью 8%.

Бывают такие виды конструкций:

Висячая стропильная система, когда опорой стропил является мауэрлат и конек. Нагрузка гасится с помощью верхних и нижних стяжек, при длине ската свыше 4-х метров используются стойки, подкосы для надежного упора стропильной ноги. Такой тип каркаса хорош тем, что все его элементы приходятся на неиспользуемые зоны мансарды, поэтому высвобождается много пространства для жилого помещения.
Наслонная стропильная система устанавливается, если посередине мансарды есть несущая стена. Её используют для усиления надежности опоры стропил. Ещё монтируют конструкцию заменяющую мауэрлат, лежень и стойки, на которых держится коньковый прогон. Такой каркас нужен для больших крыш, а также для тяжелого кровельного материала.

Есть комбинированные конструкции, когда используются и висячие и наслонные стропила. Внутренние элементы, балки, стойки можно использовать в качестве декора мансарды.

Требования, предъявляемые к строительству мансарды

Мансарда – жилое помещение, на её возведение распространяются требования строительных норм, предъявляемые к жилым помещениям. Высота потолков не может быть ниже 2.3-2.5 метра. Для двухуровневой мансарды требуется высота 5 метров. В помещении должно быть естественное освещение, есть вертикальные окна и окна, вмонтированные в скат. Утепление мансарды производится непосредственно в скат крыши и на фронтоны. Нельзя забывать о принудительной вентиляции, её наличие также содержится в строительных нормах.

Для каркаса используется качественный брус, просушенный, обработанный антисептиками, антипиренами. Его сечение определяется расчётами предполагаемой нагрузки. Для утепления рекомендована минеральная вата, пенополистирол и прочие материалы.

Устройство мансардной крыши деревянного дома требует применения экологически безопасных легких материалов. Внутренности комнат отделывают деревом, используют гипсокартон и традиционные виды отделки для мансарды.

Этапы работ

Выбор и разработка проекта важнейший этап строительства. Также необходимо провести экспертизу, которая определит, выдержит ли строение нагрузку от устройства мансардной крыши выбранного вида для конкретного частного дома.

Совет! Обращайтесь к специалистам, только грамотные расчёты выбранного проекта гарантируют устойчивость крыши. Прислушивайтесь к их советам по выбору кровельного материала, бруса и всех прочих элементов каркаса.

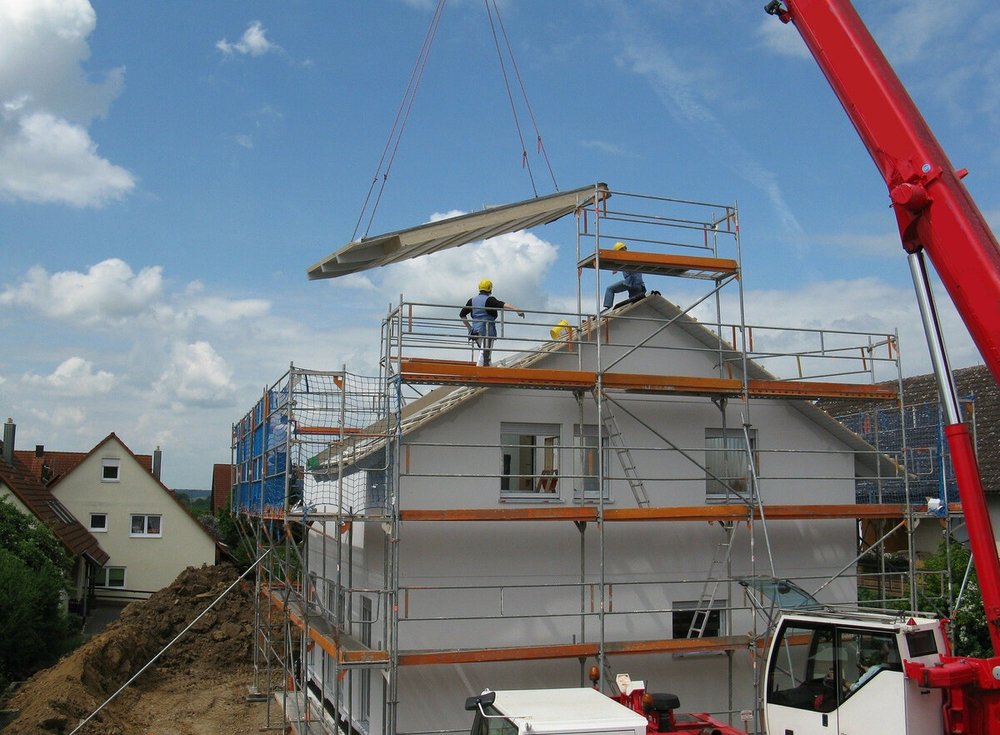

Непосредственные работы по монтажу выбранного варианта для вашей мансардной крыши начинайте с устройства мауэрлата. Закрепляйте мауэрлат металлическими шпильками, скобами, деревянными нагелями к верхнему венцу. Не забывайте про гидроизоляцию. Монтаж мауэрлата обеспечивает соединение крыши со стенами, качественные работы предотвратят смещение крыши при ветре.

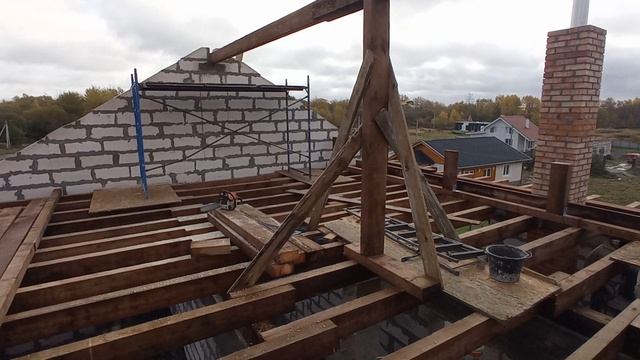

Затем приступайте к возведению опорной конструкции. Разные виды мансард предполагают разные технологии возведения каркаса, но любой из них начинается с укладки опор под стойки. Монтируются арки в виде буквы «П», состоящие из двух стоек скрепленных перемычкой. Шаг арок зависит от шага стропил.

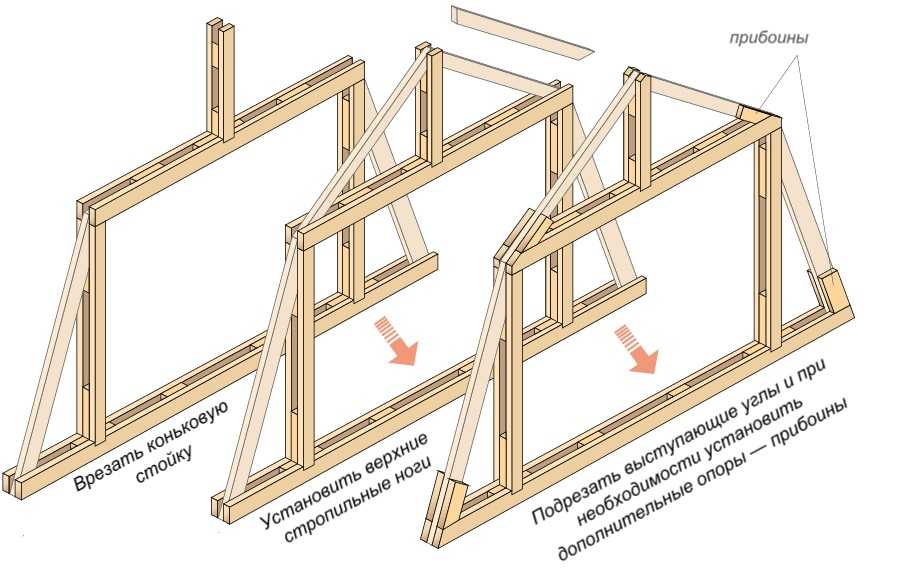

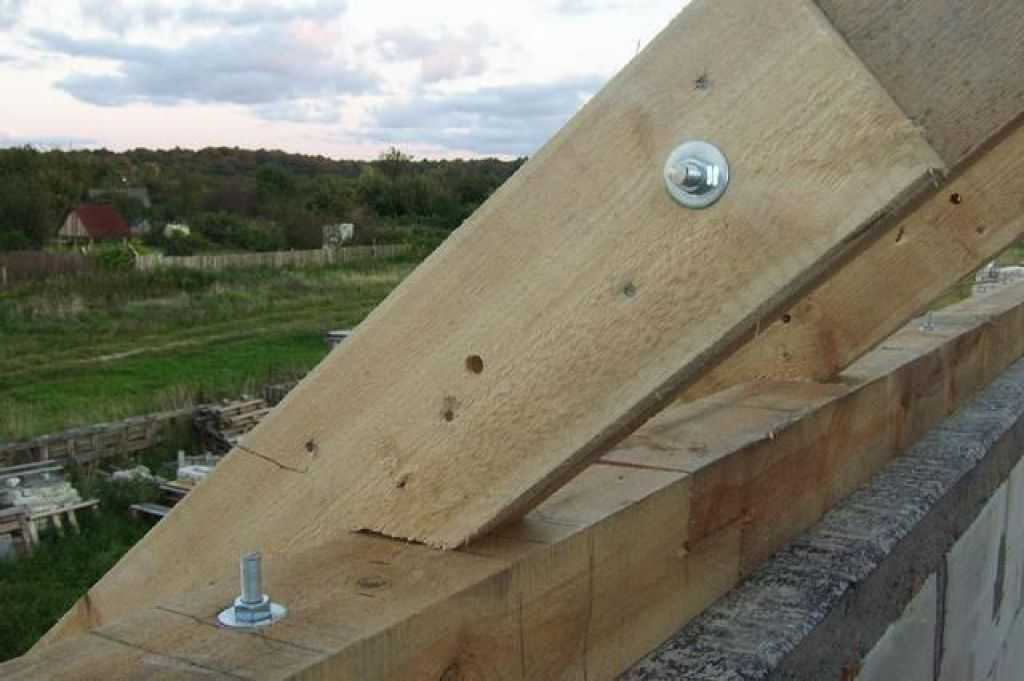

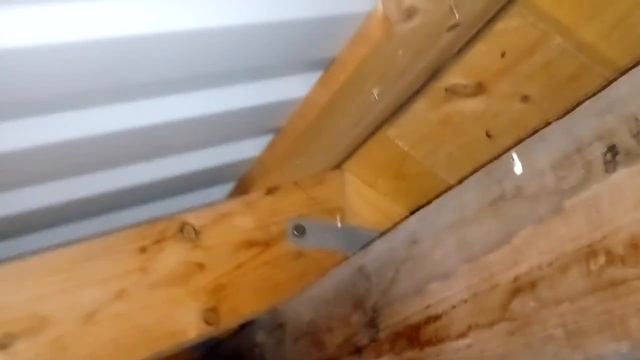

Следующий этап – установка стропильных ног. На мауэрлате отмечается место установки, начинается монтаж с ближних к фронтону стропил. Дополнительно места соединения с мауэрлатом фиксируется проволокой или специальными скользящими опорами.

Затем наступает очередь обрешетки и покрытия кровли. Утепление, гидроизоляция и прочие финишные работы завершают работы по устройству мансардной крыши.

Устройство мансардной крыши: выбор конструкции, расчет, утепление

Как правильно подготовиться к устройству
Особенности устройства мансардной крыши
Пирог мансардной крыши: правильная схема устройства

Мансардные крыши всегда отличались большой популярностью. Ее приверженцев привлекает оригинальность формы помещения и объем пространства, которые создает подобная крыша, возможность создать еще один жилой этаж, лишь частично использовав стены и полностью стропильную систему крыши и т. д. Нестандартное помещение мансарды особенно любят те, для кого это еще один способ сделать свой мир неповторимым и ярким.

По определению мансарда является этажом на чердачном уровне, у которого имеется фасад, полностью или частично образованный либо наклонной, либо ломаной крышей. При этом плоскости фасада и крыши должны пересекаться на высоте не превышающей 1,5 м от плоскости пола. Мансарды могут иметь различные геометрические формы – силуэт треугольника или ломаной, быть симметричными или нет, располагаться с одной стороны продольной оси мансардного этажа или по всей его ширине.

Как правильно подготовиться к устройству ↑

Размеры мансардной крыши должны соответствовать объему, полностью необходимому для обустройства помещения мансарды. При этом оптимально по ширине конструкция не должна быть меньше 4,8 м, а по высоте – 2,5 м. Для выбора уклона стропильной системы большое значение имеет и форма крыши.

В случае ломаной уклон нижней части мансарды – крутой (60–70°), а верхняя – пологая (15–30°).
Если крыша двухскатная, то оптимальным уклоном крыши, при котором возможно полноценно использовать чердачное пространство – более 45°. Как известно, крыши с таким уклоном более восприимчивы к ветровой нагрузке, поэтому в местностях с сильными ветрами их несущую конструкцию усиливают.

При многощипцовых крышах или, если предполагается использовать тяжелые кровельные материалы, рекомендуется использовать металлические конструкции. Дело в том, что если применять конструкции из дерева, то для усиления несущего каркаса они должны быть достаточно массивны, а это заметно ограничит объем мансарды.

При расчете мансардной крыши нужно предусмотреть, что при большом наклоне стропильной конструкции увеличится также длина стропил и площадь покрытия кровли, а полезная площадь полученного помещения будет меньше.

Чем больший угол наклона имеет мансардная крыша дома, тем тщательнее необходимо выбирать материал, из которого будут делать кровлю.

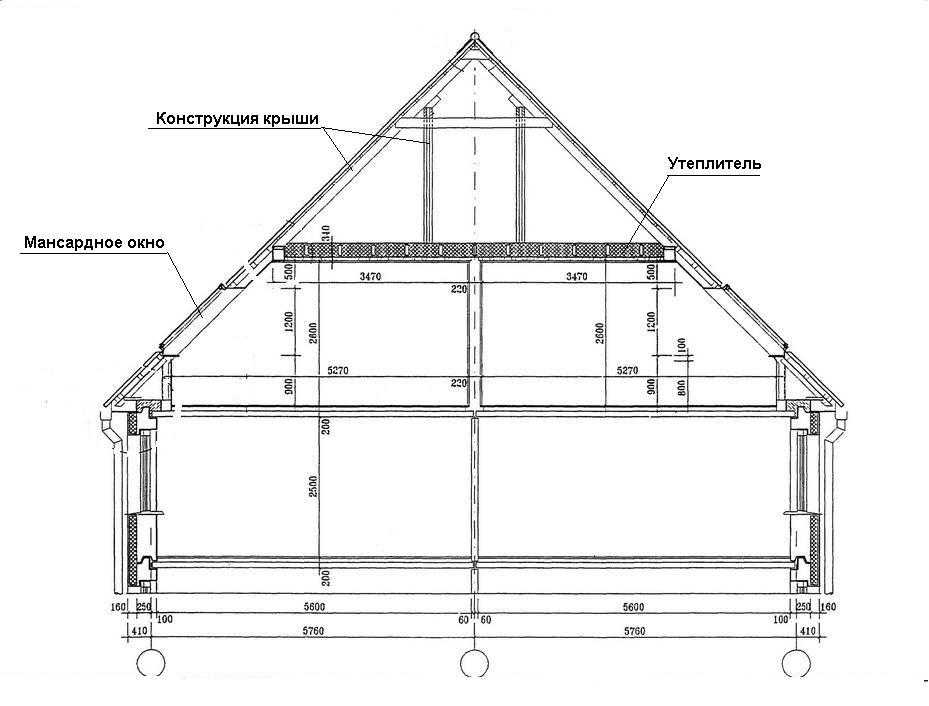

Крыша над мансардой – это сложная инженерная конструкция, которая помимо несущего каркаса включает также «кровельный пирог», поэтому устройство мансардной крыш требует решения определенного комплекса задач.

Еще до того, как рассчитать мансардную крышу, должны быть полностью проработаны архитектурные детали и возможности обеспечения должной теплозащиты и герметичности помещения, подготовлен проект для мансардного этажа, определены основные узлы мансардной крыши и оптимальная схема несущих конструкций.

Использовать для несущих конструкций мансарды камень или бетон категорически запрещается.

Особенности устройства мансардной крыши ↑

Мансардное помещение одновременно подвергается воздействиям с двух направлений – сверху и снизу.

Из жилых помещений, которые находятся внизу, поднимаясь вверх, теплый воздух может выпадать на поверхности крыши, обращенной внутрь, в виде конденсата. Поэтому конструкция мансардной крыши требует тщательной паро-, гидро- и теплоизоляции.
Площадь соприкосновения мансарды с внешней средой довольно большая, поэтому для мансардного этажа должна быть тщательно выполнена отличная теплоизоляция. В большинстве случаев для этих целей используют плиты минеральной ваты, хотя чем лучше утеплить мансардную крышу – вопрос до конца еще не решенный.
Их вкладывают между балками перекрытия и стропилами.

Пирог мансардной крыши: правильная схема устройства ↑

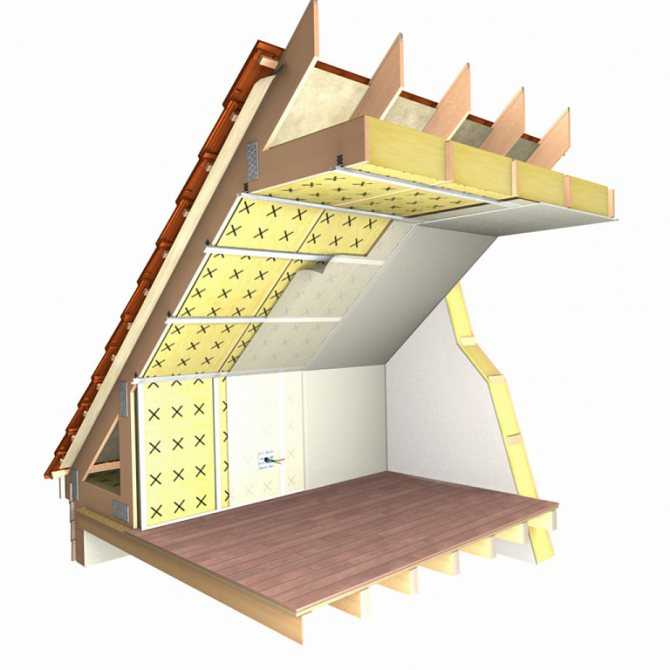

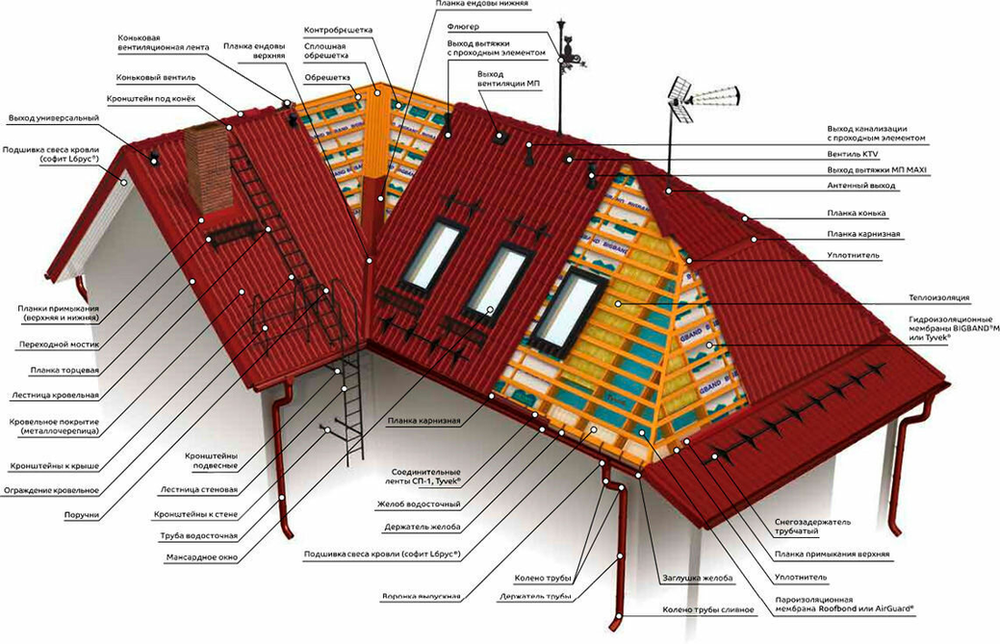

Стандартное устройство мансардной крыши предполагает объединение кровельного материала и утеплителя в единую конструкцию. Чтобы они нормально функционировали, создается многослойная конструкция, в которой строго соблюдена очередность слоев: пароизоляция, утеплитель, гидролизоляция и кровельное покрытие, и оставляют вентилируемые зазоры.

Каждый из элементов этой конструкции имеет определенные физико-технические свойства и играет определенную роль в создании комфортных условий в помещении мансарды.Гидроизоляция не дает намокнуть утеплителю с внешней стороны. Ее укладывают на контробрешетку внахлест, не меньше, чем на 10 см, допуская незначительное провисание с учетом температурного его расширения. Стыки тщательно герметизируют.

Гидроизоляция мансардной крыши, если покрытие крыши металлическое кровли, не обязательна – ее функции берет на себя антиконденсатная пленка, которая не дает образоваться конденсату на внутренней стороне металлической поверхности.

Его нижний слой выполнен из вискозы, поэтому антиконденсатная пленка быстро высыхает и способна удерживать достаточное количество воды.Следующим шагом между стропилами укладывают утеплитель – плотно, без зазоров. Сегодня для мансардных крыш используют утеплители на основе базальтовой минеральной ваты, стекловолокна, экструдированного пенополистирола.

Полужесткие и жесткие минераловатные утеплители имеют высокую паропроницаемость и огнестойкость, при высоких температурах не деформируются, с течением времени не дают усадки, влагу не впитывают и экологически безопасны.

Утеплители из стекловолокна также имеют хорошие эксплуатационные характеристики. Они обеспечивают качественное утепление, имеют высокую эластичность и гарантированную пожаробезопасность. Благодаря их малой плотности уменьшается нагрузка на несущую конструкцию мансардной крыши.
Пенополистирол обладает замечательными теплоизоляционными свойствами, которые объясняются однородностью его структуры – состоит из закрытых мелких ячеек. У подобной конструкции водопоглащение практически равно нулю, низкая теплопроводность, высокая сопротивляемость к давлению паров воды. Утепление мансардной крыши пенопластом, благодаря высокой прочности материала на сжатие, оптимально в местах, где изоляция испытывает большие нагрузки.

Со стороны помещения утеплитель зашивается пароизоляционной пленкой.

Пароизоляция нужна для того, чтобы возникающий от жизнедеятельности людей водяной пар не проникал из внутренних помещений в утеплитель. Пароизоляционную пленку, независимо от выбранного кровельного материала, монтируют с внутренней стороны конструкции по возможности плотней к утеплителю. Для надежности паробарьера швы пленки герметизируются специальным соединительным скотчем.

В структуре конструкции необходимо предусмотреть вентиляционные зазоры с минимальной толщиной 50 мм. Один из них должен быть между утеплителем и гидроизоляцией. Для этого к ребру стропил прибивают бруски контробрешетки (45 х 50 мм). Другой – между гидроизоляцией и материалом для кровли, его обеспечивают бруски обрешетки.

Использование в качестве гидроизолятора супердиффузионой мембраны освобождает от необходимости устройства вентиляции. Этот материал обеспечивает также водонепроницаемость и ветрозащиту.

мансардная крыша; Как построить и его преимущества и недостатки

Мансардная крыша иначе известна как французская конструкция крыши. Этот стиль крыши или бордюрной крыши включает в себя четырехстороннюю вальмовую крышу с двумя отдельными скатами.

Более крутой угол можно найти с одной стороны, а окно создает дополнительный этаж дома, называемый мансардой.

Некоторые из первых примеров крыши в этом стиле принадлежат французскому дизайнеру Пьеру Леско.

Этот стиль крыши использовался на частях Лувра, построенных около 1550 года. Крыша стала более популярной позже, в 17 веке.

Содержание

1. Что такое мансардная крыша?
2. Урок истории на Mansard Roofs
3. Деталь на крыше Mansard
- Верхняя крыша Mansard — выживание на крышке
- Верхняя крыша Mansard — гравийная остановка
- Нижняя крыша Mansard
- Изменение на крыше Mansard. Непрерывная обрешетка крыши, деталь
4. Как построить мансардную крышу?
- Что вам понадобится?
5. Постройте мансардную крышу шаг за шагом
- Шаг 1: Принятие решений и планирование
- Шаг 2: Подготовка строительной площадки
- Шаг 3: Установка стропил
- Шаг 4: Остальные общие стропила 5: Потолочные балки и обшивка
- Этап 6: Верхняя надставка
- Этап 7: Обшивка и кровля
6. Как построить мансардную крышу?
- Что вам нужно?
7. Каркас мансардной крыши шаг за шагом
- Шаг 1. Проектирование каркаса
- Шаг 2. Начало сборки
- Шаг 3. Изготовление нижней крыши
- Шаг 4. Изготовление верхней крыши
- 8. Преимущества и недостатки мансардных крыш
  - Преимущества мансардных крыш
    - 1. Будущие дополнения:
    - 2. Дополнительное пространство:
    - 3. Эстетическая ценность
  - Недостатки крыш0014
  - 1. Стоимость и время монтажа
  - 2. Атмосферостойкость:
  - 3. Техническое обслуживание:
  - 4. Высокая стоимость монтажа
9. Изображения мансардной крыши с прямой мансардной крышей
боковые стороны
Мансардная крыша с фронтонным сквозным слуховым окном
Прямая: Watson House/Buffalo Club
Мансардная крыша (прямая) со слуховыми окнами

10. Вывод

1. Что такое мансардная крыша?

Мансарда означает чердак или пространство внутри конструкции крыши, а не только форму крыши. Мансардная крыша очень эффективна с точки зрения управления пространством, благодаря своему дизайну, максимально приближенному к природе этого чердачного помещения, а ее формат связан с дизайном зеленой крыши.

Хотя это не тот стиль, который вы обычно найдете во многих современных домах, он часто встречается в обрамлении деталей конструкции во французском стиле, из-за чего люди выбирают этот стиль, чтобы подражать этому виду из прошлого.

При расширении дома люди слишком часто используют этот дизайн, потому что он набирает все большую популярность в современном дизайне.

Установка этих крыш может стать отличной идеей для придания вашему ремонту элегантности. Мансардные кровельные конструкции все еще являются древней конструкцией, но эти крыши и их конструктивные детали идеально подходят для того, чтобы получить больше от вашего дома.

2. Урок истории мансардных крыш

Хотя создание мансардной крыши приписывают Франсуа Мансару (1598 – 1666) он не был первым, кто использовал этот стиль.

Эта честь досталась бы Пьеру Леско (1510 – 1578), который использовал этот стиль кровли на части Лувра в 1550 году. стать популярным.

Франсуа Мансар, выдающийся архитектор эпохи французского барокко, начал применять этот стиль крыш в зданиях, которые он проектировал для своих клиентов.

Таким образом, эта архитектура крыши была названа Мансардной крышей в его честь.

Интересно, что в Европе мансарда также может относиться к чердачному пространству, а не только к конструкции крыши. Популярность мансардной крыши во Франции продолжала расти и стала еще более модной во время правления Наполеона III (1852–1870).

За это время стиль мансардной крыши распространился по всему миру и был принят в различных зданиях США, Канады и многих других западных стран.

Мансардная крыша не так часто использовалась в традиционных домах, несмотря на то, что она использовалась во многих высотных жилых домах, особенно в конце 1960-х и 1970-х годах.

Позже многие небольшие коммерческие здания также приняли крышу мансардного типа. Однако, в отличие от традиционной мансардной крыши, эти крыши имели плоскую вершину.

3. Деталь мансардной крыши

Деталь мансардной крыши

Мансарда особенно хорошо подходит для ремонтных работ в домах со скатной крышей, поскольку верхний этаж можно увеличить без увеличения высоты конструкции.

Низкий уклон линии мансардной крыши визуально уменьшает масштаб здания и помогает избавиться от квадратного вида.

Этот метод часто используется в крупных коммерческих проектах, особенно вблизи жилых кварталов. Это также распространенное решение проблемы монотонного внешнего вида каркасных многоквартирных домов с плоской крышей.

При правильном использовании мансардная крыша может усилить конструкцию без существенного увеличения стоимости строительства. Приподнятая над уровнем надстроенной крыши мансарда может загораживать проходы через крышу или механическое оборудование.

Разнообразие мансардных крыш практически бесконечно. Одна из наиболее широко используемых (и неправильно используемых) конструкций крыши, ее пропорции и масштаб очень важны, и следует соблюдать осторожность, чтобы линия мансардной крыши не была либо слишком узкой, либо слишком широкой.

Двумя наиболее широко используемыми кровельными материалами на мансардной крыше являются кедровая стружка и черепица марки Certi.

Кедровая стружка с ее более тяжелой текстурой и твердым внешним видом, возможно, чаще используется для мансард, хотя также используется черепица, особенно когда желательна более легкая чешуя.

Небольшой вес и простота укладки щебня и черепицы с этикеткой Certi способствуют экономичному строительству. Конструктивные детали типовых мансардных крыш показаны на рис. 6.

Верх мансардной крыши – накладка

Эта деталь показывает состояние, при котором верх мансарды встречается с накладкой. Верхний край кастрюль отгибается на высоту стоячего или реечного шва, затем загибается на 3/4″. Крышка колпачка зацепляется за этот край, эффективно образуя капельницу.
