Конструкции мансардных крыш стропильные системы: Стропильная система мансардной крыши: устройство, схемы, монтаж

Содержание

Стропильная система мансардной крыши: устройство, схемы, монтаж

Устройство мансардной крыши позволяет ощутимо увеличить полезную площадь и рационально организовать пространство малоэтажного дома. Однако ее строительство нередко пугает домашних мастеров слишком сложным и трудоемким процессом.

Опасаться не стоит, ведь результат обеспечит красивой крышей и удобными дополнительными помещениями. А для того чтобы итог работы радовал хозяина и домочадцев, нужно знать, по каким правилам сооружается стропильная система мансардной крыши, каким способом ее проще и лучше устроить.

При упоминании мансардных крыш мы моментально вспоминаем пятиугольную двухскатную конструкцию внушительных размеров над срубом, бетонными или кирпичными стенами. Зрительная память подсказывает, что у скатов ее непременно должен быть разновеликий уклон, т.е. нижняя часть крыши просто обязана быть намного круче, чем верхняя. Из-за разницы в углах наклона формируется выпуклый излом, подаривший крыше народное название «ломанной». Термин обоснованно перекочевал в технические определения мансардных сооружений. Он отражает суть привычного стандарта в устройстве, но с конфигурацией зачастую не имеет ничего общего. Несмотря на то, конструкция всех мансардных крыш в обязательном порядке включает две части, визуально их наличие не всегда можно определить.

Чисто по внешним показателям преобладающее количество мансардных конструкций можно разделить на:

  • Треугольные крыши, нижняя и верхняя часть которых имеет равнозначный уклон. Внешне они напоминают традиционные двухскатные сооружения без изломов в плоскости скатов.
  • Пятиугольные крыши со скатами, имеющими выпуклые углы. Эта категория ярко проявляет наличие в конструкции двух состыкованных частей.

В обеих указанных разновидностях стропильная система состоит из двух водруженных друг на друга ярусов. Нижнее сооружение формирует полезное пространство жилой мансарды высотой от 2 до 2,5м, чтобы перемещаться внутри него было не затруднительно.

Второй ярус создает форму верха крыши, ему позволено быть произвольной высоты.

Варьируя угол наклона верхних и нижних стропильных ног, можно получить оптимальную на собственный взгляд форму крыши. Считается, что лучше всего выглядит пятиугольная мансарда, углы которой соприкасаются с воображаемой окружностью.

Отметим, что принцип строительства ломанной крыши подходит не только для двухскатных стропильных систем. Интерпретируя базовый метод мансарду можно организовать в вальмовых, односкатных, шатровых и прочих кровельных конструкциях.

Иногда под мансарду переделывают уже существующее сооружение, в возведении которого не использовалась «ломанная» технология. Однако эти крыши априори к мансардному разряду отнести нельзя. Правда, никто не мешает при достаточной мощности стропильных ног использовать ригели скатных стропильных систем в качестве потолочных балок, а опоры дополнительных прогонов в качестве бруса для обшивки мансарды.

Выяснили, что главный признак мансардной крыши это наличие двух смежных стропильных конструкций, соединенных в треугольник или пятиугольник симпатичной хозяину формы. В их строительстве используется типовые технологии сооружения стропильных каркасов для скатных крыш:

  • Наслонная, согласно которой строят нижний ярус мансарды и используют в устройстве верхней части.
  • Висячая. В соответствии с ней строят только верхнюю часть конструкции.

Если для упрощения разрез мансардной крыши разделить на две половины, внизу получится трапеция, а вверху треугольник. Наклонным сторонам трапеции разрешено быть исключительно наслонными, а сторонам треугольника наслонными и висячими.

«Классикой жанра» по праву считается пятиугольная схема стропильной системы мансардной крыши со стойками-подпорками, образующими стенки внутреннего помещения. Ее разрез условно делится на простейшие геометрические фигуры. В центре прямоугольник, по бокам которого расположены два зеркально развернутых прямоугольных треугольника, сверху равносторонний треугольник.

Стандартная мансардная конструкция

Наслонные стропила нижней части конструкции опираются внизу на мауэрлат, а верхней пяткой на правый или левый прогон. Часть каркаса мансардной крыши, венчающую сооружение, выполняют висячие стропильные арки. Их дополняют бабкой-подвеской посредине, если им предназначено перекрывать пролет более 3м. Бабку нельзя соединять с затяжкой арки врубкой, как опорную стойку. Ее работа заключается в предотвращении провисания затяжки – это не опора, а подвес.

Подпорки-стойки наслонных стропилин нижней части опираются через лежень на перекрытие. При необходимости увеличить устойчивость под подпорки монтируют подкосы. С лежнем и прогонами стойки соединяются врубками, места соединения дублируются металлическими уголками и зубчатыми пластинами. Если перекрытие бетонное, под лежень подстилается битумная гидроизоляция. Лежень может быть уложен не на перекрытие, а на кирпичные столбики или на выравнивающие доски. При устройстве мансарды по деревянному перекрытию можно вообще обойтись без лежня и врезать стойки непосредственно в балки.

На довольно крутые нижние части скатов мансардных крыш практически не действует снеговая нагрузка, осадки ведь на них не задерживаются. Однако у круто установленных стропилин есть другая беда — порывистые ветра будут стремиться перевернуть и сорвать крышу. Поэтому к креплению системы к мауэрлату отнестись нужно очень серьезно. В мансардной ситуации к стенам скрутками привязывается каждая стропилина, а не через одну, как у обычных скатных конструкций.

Способ выноса стропил за линию стены

Нередко бывает, что запланированная мансардная конструкция формирует слишком узкое внутреннее пространство. Его можно расширить путем выноса стропильных ног за пределы стен. Т.е. опираться стропильная нога будет не на мауэрлат, а на балки верхнего перекрытия. Этот случай по идее вообще не нуждается в мауэрлате. Зато усиливающие подкосы в схеме с выносом стропилин применяют беспрекословно, потому что под крайней частью боковых треугольников никакой опоры нет совсем.

Установку мауэрлата можно упразднить, а вот заливка монолитного ж/б пояса для крепления балок к кирпичным стенам весьма желательна. Балки перекрытия к монолитному поясу крепятся анкерами, в них врубаются опорные стойки максимум на 1/3 толщины бруса. Важный момент: вынос стропилин за стену просто обязан сформировать карниз для деревянных домов шириной не менее 0,5м, для бетонных и каменных минимум 0,4м.

Технология сооружения стропильной конструкции с выносом стропильной ноги за стену:

  • Устанавливаем крайние балки перекрытия, определяющие контур карнизных свесов. Т.к. перекрытие будет нагруженным, сечение балок принимаем от 150×200мм. Если при укладке стартового бруса выявится, что стены не формируют идеальный прямоугольник, стремимся изменением положения балок исправить огрехи.
  • По натянутым между закрепленными крайними балками шнуркам укладываем и фиксируем остальные бруски. Контролируем высоту и шаг укладки балок перед креплением. Расстояние между элементами перекрытия равно шагу между стропильными ногами. Для утепленных крыш оптимальный шаг установки стропилин 0,6м, потому что он равен ширине плиты теплоизоляции. Если стропила будут монтироваться с подобной частотой, их можно сделать из доски 50×150мм.
  • От левого и правого края откладываем расстояние, равное длине короткого катета прямоугольного треугольника.
    В отмеченных точках аккуратно стамеской выбираем гнезда на треть высоты балки под крайние опоры.
  • Изготовим опоры путем вытески шипов. Их нужно сделать по размерам выбранных гнезд. Для изготовления угловых опор подойдет брус сечением 100×150мм, из него же следует сделать две несущие опоры для фронтонных сторон крыши. Под рядовые стойки достаточно бруса 50×100 мм. Материал для опорных элементов должен быть длиннее проектной высоты на длину шипа, но лучше на 10см на случай ошибок при стеске.
  • Устанавливаем угловые стойки и скрепляем их временными распорками. Соединяем стойки шнуркой.
  • По шнурке отвесом выверяем в балках точки выборки гнезд под рядовые опоры и выбираем указанные отверстия.
  • Устанавливаем рядовые стойки и две несущие опоры в центрах фронтонов мансарды.
  • На установленные опоры укладываем прогоны — доски сечением 50×150мм. Крепим прогоны уголками. Необязательно использоваться столько же гвоздей, сколько в уголках отверстий. Достаточно двух-трех на каждую плоскость.
    В результате укладки доски получается каркас стен будущей мансарды.
  • Соединяем установленные друг против друга опоры брусками, прикрепив их к прогонам уголками. Эти элементы будут выполнять функцию ригелей, работающих на растяжение. Потому для их изготовления потребуется пиломатериал 1го сорта сечением 100×150мм. Под каждый установленный ригель нужна временная опора из дюймовки 25×150мм.
  • Сверху ригели временно скрепляем все той же дюймовкой, отступив от краев каркаса 20-30см. Временный редкий настил из одной-двух-трех досок нужен для удобства монтажа верхней части стропильной системы.
  • Делаем из дюймовки шаблон для стропилин нижнего ряда. Для этого прикладываем доску-заготовку к торцу прогона и балки. Затем очерчиваем линии пазов, вдоль которых предстоит отпилить излишки. Примеряем, при необходимости подтесываем излишки.
  • По шаблону изготавливаем стропильные ноги. Если есть сомнения в безупречности строительства, то выпилить для начала лучше только верхний паз. Поместив стропилину на положенное ей место, можно будет потом скорректировать нижний паз по факту без нежелательной порчи материала.
  • Устанавливаем торцовые стропильные ноги, которые нужно будет опять соединить шнуркой.
  • Ориентируясь на шнурку монтируем стропильные ноги нижнего яруса мансарды.
  • Аналогично изготавливаем шаблон для верхней части стропильной системы. Для того чтобы найти линию верхнего спила, временно нашиваем на фронтонную опору доску.
  • Делаем зеркального собрата для предыдущего шаблона. Опираться стропила верхнего яруса будут друг в друга.
  • Примеряем оба шаблона на крыше. Если все в норме, изготавливаем по ним требующееся количество верхних стропилин из доски 50×150мм.
  • Сооружаем верхний ярус стропильной системы.
  • Для того чтобы ригели не провисали, монтируем к каждой верхней ферме бабки требующегося размера. Жестко пришиваем их только к коньковой зоне, низ не должен быть жестко закреплен.

Дальше стропильные ноги прикручиваются к стенам проволочными связками. Затем устанавливается каркас фронтона, по которому его нужно обшить. В завершении монтируется обрешетка с шагом, соответствующим характеристикам кровельного материала.

Метод с каркасными модулями

Технология отличается от предыдущего способа тем, что на перекрытие устанавливаются не отдельные опоры, а полностью подготовленные к креплению модули-блоки боковых стен будущей мансарды.

Блочный метод устройства стропильной системы позволяет оптимизировать строительство мансардной крыши, потому что сооружение модульных элементов производится на земле. В спокойных условиях без ощущения высоты достичь точности узловых соединений легче.

Процесс устройства блочной мансардной крыши:

  • По заранее сделанному проекту изготавливаем рамы стенок мансарды. Продольные брусья по этой методе играют роль прогонов и лежней. Их вместе со стойками раскладываем на ровной площадке и отмечаем при помощи угольника гнезда под опоры боковых стен. По отмеренным линиям делаем пропилы.
  • Вырезаем на стойках шипы, размер которых обязан соответствовать размерам гнезд.
  • Соединяем продольный брус с вертикальными стойками, получаем две модульных рамы – это стенки мансарды.
  • Поднимаем рамы наверх, устанавливаем на предназначенное место. Временно фиксируем положение стенок распорками, затем прикрепляем их к балкам перекрытия скобами.
  • Стамеской выбираем на краях балок гнезда для установки нижнего ряда стропил. Расположить их надо в одну линию. Чтоб соблюсти геометрию проще сначала наметить их бензопилой, потом доработать стамеской.
  • Верхний стропильный ярус мансарды выполняем на земле, примерив предварительно заготовки к установленным элементам. Для точности подгонки к торцу будущей крыши временно прибиваем доску так, чтобы один ее края четко повторял центральную ось стропильной системы. Основание верхнего мансардного треугольника выполняет функцию растяжки. Длина его равняется расстоянию между наружными вертикальными плоскостями установленных рам. По краям растяжки выбираем гнезда, а на нижних пятках стропилин шипы.
  • Собираем стропильные фермы верхнего яруса, для надежности монтируем дополнительный ригель, коньковый узел усиливаем треугольной леревянной накладкой.
  • Пока не переместились на крышу, делаем заготовки стропильных ног. Примеряем их к разложенным на земле рамам. «Раскроить» их удобнее одним махом, прихватив несколько штук струбциной. Выпиливаем только верхний скос с учетом того, что опираться он будет частично на стойку стенки, частично на растяжку верхних стропильных ферм.
  • Примеряем нижнюю стропилину к торцу. Прорисовываем в зоне ее нижней пятки форму шипа, повторяющую конфигурацию гнезда в балке. Выпиливаем шипы.
  • Перемещаем на крышу фермы верхнего яруса и стропильные ноги нижнего яруса. Монтируем сначала фермы, прикрепив их к верхней обвязки стенок скобами, затем стропила нижней части, прикрепив их к балкам перекрытия все теми же скобами.

Последующие этапы строительства крыши выполняются по стандартным правилам. Подробно ознакомят с описанными принципами сооружения стропильной системы чертежи для мансардной крыши, наглядно представляющие конструкцию. Благодаря производству соединений врубкой вполдерева увеличивается прочность и жесткость каркаса в целом, что позволит не монтировать дополнительные подкосы.

Минус метода заключается в том, что готовые модули довольно тяжело транспортировать на крышу. Чтобы перенести туда собранные блоки без применения грузоподъемной техники потребуется минимум 4 человека.

Дощато-гвоздевая стропильная система

Строить мощную мансарду над небольшими дачными домиками нецелесообразно, но сэкономить место на малогабаритном участке все же хочется. Для хозяев небольших строений есть отличный вариант – легкая дощато-гвоздевая наслонная конструкция. Способ должен понравиться приверженцам экономии, потому что в сооружении не используется цельный брус.

Для изготовления каждого из опорных элементов используются две доски, между которыми установлены дистанционные отрезки бруска. Формируемая брусками полость объясняет, почему система легка в сравнении с цельными собратьями. Для обеспечения пространственной жесткости устанавливаются ветровые схватки, соединяющие опоры со стропильными ногами. Свой вклад в усиление конструкции в свою очередь внесет обрешетка.

Для успешного результата работы очень желателен проект. Не факт, что представленные чертежи с размерами подойдут для обустройства конкретного дома. Типология в строительстве сейчас совсем не приветствуется. Если нет вообще никакой документации, лучше сделать хотя бы набросок будущей крыши, не забывая о высоте потолков в мансардном помещении. При этом:

  • Следует соблюдать пропорции, ведь слишком большая мансарда может превратить небольшой дом в несуразную, похожую на гриб постройку.
  • Нужно помнить, что нижняя часть мансардной крыши строится с использованием наслонных стропильных ног, а они оптически занижают свес и перекрывают верхнюю часть высоко расположенных окон. Ощутимого эффекта нависания не будет при устройстве мансарды по схеме с выносом стропил.
  • Не стоит забывать, что высота мансардного помещения обязана обеспечить свободу передвижения. Именно этот ориентир требуется для правильного определения высоты стоек мансардных стенок.

Подобрать наилучшие пропорции крыши можно народным шаблонно-макетным способом. Согласно ему на ровной просторной площадке раскладываются бруски или доски, повторяющие контур строения в реальную величину. Меняя углы, передвигая составляющие, можно добиться оптимальной конфигурации. Элементы нужно зафиксировать гвоздями и тут же померить длины балок, стропил, затяжек, стоек. Полученные размеры помогут в изготовлении шаблонов.

Расчеты и планировку стропильной системы под мансардную крышу продемонстрирует видео:

Приведенные нами базовые варианты и схемы устройства мансардной стропильной конструкции помогут определиться с выбором оптимального типа стропильной конструкции.


Будьте в курсе!

Подпишитесь на новостную рассылку

Стропильная система мансардной крыши: конструкция, чертеж, установка

Стропила несут основную нагрузку крыши. Именно они служат «костяком» всей конструкции. Поэтому к созданию каркаса нужно подойти со всей ответственностью. А какие особенности имеет стропильная система мансардной крыши? Что требуется учитывать при ее проектировании и возведении? Все эти вопросы и будут рассмотрены в данной статье.

Виды стропильных систем

Если вы решили построить сами дом с мансардной крышей, то первым делом стоит выбрать ее вид. Такая конструкция может быть односкатной, двухскатной, вальмовой и так далее. У каждой разновидности строения крыши есть свои плюсы и минусы. Например, конструкция с 1-м скатом считается самой дешевой. Вальмовая крыша обладает эстетичным внешним видом.

Наибольшей популярность пользуется двухскатный вариант. Такая крыша более проста в исполнении, по сравнению с вальмовой или четырехскатной стропильной конструкцией, и при этом оставляет достаточно много свободного пространства, особенно если выбирается ломаная разновидность. Мансарда дома получается достаточно просторной и только способствует улучшению внешнего вида. К тому же конструкция получается надежной и долговечной.

Если вы выбрали двухскатный вариант мансардной крыши, то стоит определиться с типом стропильной системы. Тут специалисты предлагают 2 основных варианта, а именно:

  1. Наслонная. Такая разновидность стропильной системы двухскатной мансардной крыши возводится в том случае, если дом имеет дополнительную несущую стену по центральной оси. Вся конструкция упирается на мауэрлат и коньковый прогон. Последний при помощи стоек переносит нагрузку на осевую несущую стену. Подобная стропильная система мансарды испытывает нагрузку только на изгиб. В связи с этим она менее массивная и требует меньшего количества материала.
  2. Висячая стропильная система мансардной крыши применяется в том случае, если дом не имеет осевой несущей стены. Такая конструкция стропильной системы опирается только на мауэрлат и создает только распорную нагрузку. Чтобы ее компенсировать используется затяжка. Последняя может быть расположена как в нижней части стропильного треугольника (каждой пары стропил), так и в верхней его части. Последний вариант при желании иметь мансарду в доме практически не используется, так как в этом случае свободного пространства будет слишком мало.

Некоторые специалисты выделяют и комбинированный вариант стропильной системы мансардной крыши. Такая конструкция может быть использована в том случае, если в доме вместо несущей стены имеются опорные колонны. В этом случае часть стропил можно монтировать с применением наслонной технологии, а другую часть как висячие.

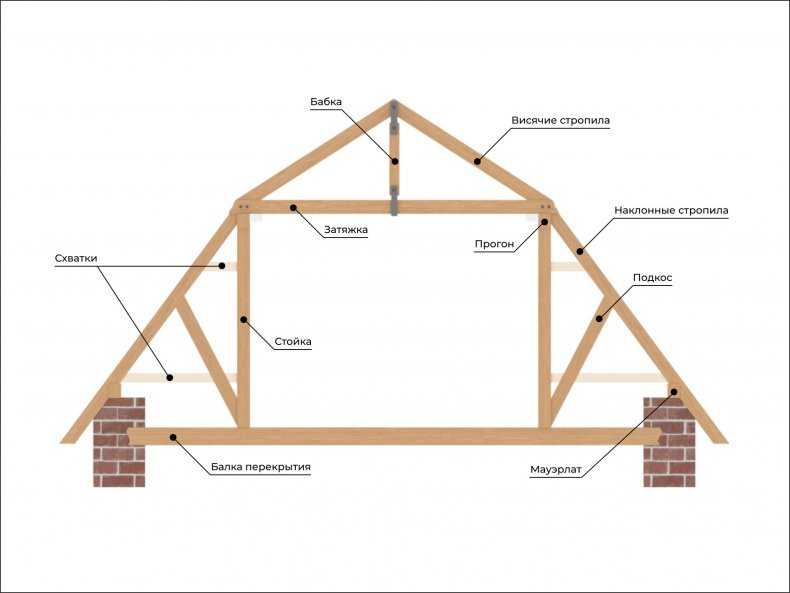

Основные элементы

Прежде чем приступать к расчетам стропильной системы мансардной крыши, стоит узнать обо всех основных элементах, которые в нее входят. Так вы лучше поймете устройство всей конструкции, а значит и монтаж будет произведен правильно. Основными элементами стропильной системы мансарды специалисты считают:

  • Мауэрлат — элемент стропильной системы изготавливается из деревянного бруса, с минимальным сечением 15 на 15 сантиметров. Монтаж мауэрлата осуществляется по всему периметру несущих стен. При этом крепление бруса производится к заранее вмонтированным анкерам. Главной задачей мауэрлата является равномерное распределение нагрузки от стропильной системы мансардной крыши на стены дома. При его монтаже очень важно соблюдать абсолютную горизонтальность, в противном случае крепить стропила к мауэрлату будет трудно;
  • стропила – основной элемент системы. Для их изготовления применяют деревянный брус или толстые доски. Нижняя часть стропил упирается в мауэрлат, а верхняя соединяется между собой или крепится к коньковому прогону. В случае если используется ломаная крыша, а именно ее часто применяют в домах с мансардой, то применяются дополнительные прогоны, которые располагают в месте смены угла наклона ската. Расстояние между стропилами, их сечение и используемое крепление рассчитывается заранее. От точности таких вычислений будет зависеть надежность и долговечность конструкции крыши;
  • стойки и прогон. Эти элементы используются в наслонной стропильной системе мансардной крыши. Стойка упирается в осевую несущую стену и поддерживает коньковый прогон. На последний и упираются верхние концы стропил. Но часто в случае с мансардной крышей эти элементы применяются в ломаной конструкции. Стойки упираются в балки перекрытия и поддерживают прогоны, которые располагаются в местах изгиба стропил;
  • затяжка – этот элемент является связующим в случае висячей стропильной системы крыши. Он располагается в нижней части стропильного треугольника. В некоторых случаях используется приподнятая затяжка. Тут она располагается в верхней части стропильной пары. Но такой вариант в случаях с мансардной крышей не применяется, так как существенно сокращает свободное пространство.

Также в качестве усиления могут использоваться иные элементы. Например, если стропила на крыше слишком длинные, то их могут дополнительно поддерживать подкосы. Эти элементы упираются в балки перекрытия или в осевую несущую стену. Также стропильная система мансарды может иметь в своем составе ригели, лежень, опорные брусья и так далее.

Как правило, все элементы делаются из древесины. Этот материал легко обрабатывается, и сделать из него стропила и другие более сложные детали не составляет большого труда. Но стоит помнить об одном нюансе. Стропильная система мансарды, как и любой другой крыши, будет постоянно находиться в достаточно агрессивной среде. Перепады температур и влажность могут пагубно сказаться на деревянных деталях. К тому же этот материал «боится» огня. Чтобы стропильная система мансардной крыши служила долго, все элементы перед началом монтажа нужно обработать особыми пропитками и растворами. В этом случае им не будет страшна сырость, плесень и насекомые.

Делаем расчет

Устройство стропильной системы мансардной крыши в случае применения ломаной двухскатной конструкции не столь сложно. Но все-таки и тут необходимо сделать некоторые предварительные расчеты. В первую очередь нужно узнать некоторые важные параметры. Специалисты выделяют следующие:

  • какие нагрузки будет испытывать крыша;
  • высота жилого помещения на мансарде;
  • желаемая ширина будущей комнаты.

Первый параметр самый важный. От него будет зависеть сечение большинства элементов стропильной системы мансарды. Нагрузки бывают двух типов – это переменные и постоянные. Первые зависят от уровня осадков в зимний период и ветра в вашем регионе. Чем эти нагрузки больше, тем толще нужно делать стропила на мансардной крыше. Узнать уровень осадков и ветровую нагрузку можно при помощи специальных карт или уточнить эти сведения в градостроительном отделе администрации вашего поселка или города.

Также, чтобы высчитать параметры стропил мансарды необходимо учитывать и постоянные нагрузки. Сюда включают вес самой системы, кровельного «пирога» и различного оборудования, установленного на крыше в будущем.

Желаемая высота и ширина помещения на мансардной крыше повлияет на устройство всей стропильной системы. Как уже говорилось, самый оптимальный вариант считается ломаная конструкция. В этом случае точка изгиба кровли будет совпадать с высотой и шириной комнаты. Также от этих параметров будет зависеть угол наклона нижних и коньковых стропил. Но тут нужно учитывать одну особенность. Дело в том, что чем круче будет скат крыши, тем меньше на нем будет задерживаться снега. Но в этом случае увеличится нагрузка на стропильную систему мансарды от ветра. Поэтому нужно искать «золотую середину».

Зная все нужные параметры можно составить чертеж всей системы. Такая схема поможет не только правильно рассчитать сечение стропил и других элементов, но и станет помощником при монтаже. Лучше доверить эту работу профессионалу, так у вас будет меньше шансов сделать ошибку.

Важно при планировании грамотно рассчитать расстояние между стропилами мансардной крыши. Как правило, этот параметр делается не более одного метра. Но в некоторых случаях расстояние между парами стропил может быть и больше. Тут следует учитывать следующие параметры:

  1. Сечение и длина самих стропил. Чем они «толще» и короче, тем расстояние между ними может быть увеличено и доходить до полутора метров.
  2. Какие нагрузки будет испытывать мансардная крыша. Если снега выпадает мало, а в качестве кровельного материала применяется металлочерепица или профнастил, то стропила можно делать тоньше, а расстояние между ними больше. Если используется шифер или керамическая черепица, то и система должна быть более прочной.

Лучше всего не делать большие расстояния между стропилами. Так ваша мансардная крыша будет более надежной. А значит, и весь дом простоит намного дольше.

Чтобы стропильная система мансардной крыши выдерживала все нагрузки, лучше доверить расчеты профессионалам. Есть и другой способ. В интернете существуют специализированные сайты с калькулятором. Введя все требуемые параметры, вы сможете узнать, какого сечение стропила вам понадобится, расстояние между ними, места крепления и все остальные сведения. Кроме того, с помощью такого калькулятора можно рассчитать количество материала. Так вы сможете более основательней подготовится к монтажу стропильной системы мансардной крыши.

Рекомендации по монтажу

Когда схема стропильной системы мансардной крыши составлена, можно приступать уже к самому монтажу. Сами работы выполняются в следующей последовательности (на примере ломаной конструкции мансардной крыши):

  1. Первым делом необходимо установить мауэрлат. Его крепят к заранее вмонтированным в стены дома анкерам. Мауэрлат крепится по всему периметру здания. При монтаже нужно соблюдать строгую горизонтальность. Также на этом этапе, на мауэрлате отмечают места установки стропильных пар, на заранее рассчитанном расстоянии.
  2. Далее на балках перекрытия отмечаем место, над которым будет расположен конек. По обе стороны от него отмечаем одинаковое расстояние, равное ширине будущей комнаты на мансарде. Здесь устанавливаем стойки и соединяем их затяжками и прогоном. Расстояние нужно вымерять точно, в противном случае установить правильно стропильные пары будет затруднительно. В результате таких действия у вас должно получиться устройство в виде буквы «П».
  3. Следующий этап – это установка нижних стропил на мансардной крыше. Их верхний конец крепится к прогону. Нижняя часть стропил монтируется на мауэрлат, для этого нужно заранее выпилить паз. Для большей надежности можно дополнительно установить подкосы. Они предотвратят прогиб стропильных ног.
  4. Далее переходят к монтажу верхней части стропильной системы ломаной мансардной крыши. Здесь каждая пара будет устанавливаться на таком же расстоянии что и нижняя. Стропила сверху крепятся друг к другу. Нижний их край монтируется на прогоны.

В заключении необходимо смонтировать обрешетку. Это последняя составляющая стропильной системы мансардной крыши. Если вы будете использовать мягкий кровельный материал, то обрешетка делается сплошная. Для металлочерепицы или профлиста можно использовать доски, прибитые с шагом в 20-30 сантиметров. После этого можно укладывать гидроизоляцию и утеплитель. Без последнего обойтись будет невозможно, читайте подробнее, какой утеплитель выбрать для мансардной крыши. Если крышу мансардного этажа не утеплить, то проживать там можно будет только в теплый период года.

Чтобы стропильная система мансардной крыши служила долго, каждое соединение необходимо дополнительно укреплять металлическими уголками. Также нельзя забывать обрабатывать каждый деревянный элемент специальными пропитками. В этом случае стропильной системе мансардной крыши не будет страшна плесень, насекомые, влага и огонь.

чертежи, схема, устройство стропил ломаной двухскатной крыши мансардного этажа

Содержание:

Особенности мансардных крыш
Простые конструкции мансардной крыши
Стандартная схема
Вариант выноса стропил за линию стены
Устройство модульного варианта мансардной крыши
Дощато-гвоздевая стропильная система двухскатной крыши
Простой вариант разработки чертежей макета стропил

Устройство стропильной системы мансардной крыши является отличным способом организации пространства в доме, позволяет значительно увеличить его полезную площадь. Но многие домовладельцы отказываются от этого, считая задачу чересчур сложной и трудоемкой. В действительности все не совсем так.


Достаточно просто знать основополагающие принципы устройства мансарды, тогда получится без проблем справиться с выполнением задачи.

Особенности мансардных крыш

При упоминании выражения «мансардная крыша» у людей, чаще всего, возникает образ двухскатной пятиугольной конструкции, отличающейся большими размерами, со стенами из кирпича или бетона. В голове проецируется устойчивое мнение, что скаты строения должны быть равновеликими, поэтому расстояние от верхней до нижней части крыши довольно большое.

Получается выпуклый излом, крыши с которыми иногда называют ломанными. Но в действительности наличие стропильной системы двухскатной мансардной крыши не всегда получится определить визуально. Да и необязательно конструкция должна быть пятиугольной. Бывают еще треугольные крыши.


Оба варианта стропильных систем включают в себя 2 яруса. Нижний предназначен для обустройства мансарды. А вот верхний образует крышу сооружения.

Существует два варианта сооружения стропильных каркасов:

  1. Наслонный. В нем для начала устанавливается нижний ярус, а затем организуют верхний.
  2. Висячий. В таком варианте строится только верхний ярус.

Простые конструкции мансардной крыши

Пятиугольная стропильная система мансардной крыши признана классической. Она включает в себя специальные стойки, выполняющие роль стенок.

Разрез такой конструкции состоит из геометрических фигур: в середине выходит прямоугольник, по обоим его бокам находятся 2 прямоугольных треугольника, развернутых на основания, а сверху — равносторонний треугольник.

Стандартная схема

Стандартная конструкция мансардной крыши формируется из наслонных стропил. Нижняя часть основания сооружения опирается сверху на правый или левый прогон, а снизу держится на мауэрлате. Верхняя часть каркаса делается из висячих стропильных арок. Если планируется пролет шире трех метров, то они дополняются по центру бабкой-подвеской. Запрещается ее соединять с затяжной аркой.

Подпорки стропил нижнего яруса ложатся на перекрытие сквозь лежень. Дополнительную надежность опор можно получить, если установить подкосы под подпорки. Стойки крепятся врубками с лежнем и прогонами. В местах соединения нужно установить металлические уголки, а также зубчатые пластины.


Для бетонных перекрытий для лежня требуется гидроизоляция битумным составом. Возможна укладка лежня на столбики из кирпича либо выравнивающие доски, которые заменят базовое перекрытие.

Если планируется устройство деревянной мансардной крыши, то от лежня можно полностью отказаться. В таком случае стойки врезаются напрямую в балки, что гарантируют надежность конструкции.

Крутая крыша — лучший способ борьбы со снеговыми нагрузками. Снежные массы просто будут скатываться с нее. Но у такой конструкции есть другой недостаток — сильные ветра могут сильно повредить сооружение или полностью сорвать его. Чтобы избежать данного исхода, необходимо качественно выполнить соединение стропил с мауэрлатом. Каждую стропилину необходимо привязывать к стене.

Вариант выноса стропил за линию стены

Довольно часто получается так, что планируемая стропильная система мансарды образует недостаточно широкое внутреннее пространство. Данный способ выполнения работы — вынос стропил за линию стены — позволяет расширить пространство мансарды. В таком случае стропила будут опираться на балки верхнего яруса (в остальных ситуациях они лежат на мауэрлате). В данном варианте можно целиком отказаться от мауэрлата. Но в конструкции в обязательном порядке необходимо устанавливать усиливающие подкосы. Связано это с тем, что под определенной частью сооружения полностью отсутствует опора.

Как уже было упомянуто, от монтажа мауэрлата получится отказаться. Но крайне желательно залить железобетонный пояс. Он будет использоваться для крепления балок к стенам сооружения. Балки фиксируются с поясом при помощи анкеров. В них нужно вставить опорные стойки не больше чем на треть.


Важно: при выносе стропил за пределы стен необходимо организовать карниз. Если дом деревянный, то его ширина должна быть от 50 сантиметров. Для бетонных и каменных построек — от 40 сантиметров.

Этапы сооружения выносной стропильной системы ломаной мансардной крыши:

  1. Первый шаг — размещения крайних балок конструкции, они будут определять контуры свесов. Поскольку планируется высокая нагрузка на перекрытие, подходят балки от 150×200 мм. Желательно получить идеальный прямоугольник. Если фигура не выходит, нужно передвигать балки до нужного результата.
  2. Теперь нужно натянуть шнурку между установленными балками. По ним получится уложить остальные бруски. Нужно тщательно следить за шагом и высотой. Шаг между ногами должен быть равен расстоянию между деталями. Если крыша утепленная, то лучше всего делать шаг 60 сантиметров. Связано это с тем, что у плиты теплоизоляции такая же ширина. Для шага 60 сантиметров подойдут балки 150×50 мм.
  3. От противоположных краев нужно отложить расстояние, равное длине короткого катета прямоугольного треугольника. В полученных местах следуют проделать гнезда с глубиной на треть балки. Они будут использоваться под крайние опоры.
  4. Вытеска шипов используется для создания опор. Они должны соответствовать размерам гнезд. Угловые опоры получится сделать из бруса 100×150 мм, из него же выйдет изготовить 2 несущие опоры для фронтона конструкции. Для рядовых стоек подойдет заготовка 50×100 мм. Опорные элементы стоит делать на 10 сантиметров длиннее проектной высоты.
  5. Нужно закрепить угловые стойки с помощью временных распорок, соединить их разметочной шнуркой.
  6. По линии шнурки получится определить точки выборки гнезд для вставки простых опор в балки.
  7. Теперь нужно монтировать рядовые и несущие опоры в середину фронтона.
  8. На опоры надо уложить доски 50×150 мм. Они будут выполнять роли прогоны. Для закрепления подойдут уголки. Необязательно вбивать все гвозди в соединительный элемент, хватит двух или трех. В итоге выйдет каркас стен конструкции мансардных крыш стропильной системы.
  9. При помощи брусков нужно соединить опоры с прогонами на уголки, находящиеся друг напротив друга. Данные элементы выступают в качестве ригелей, функционирующих на растяжение. Изготовить их получится из первосортного пиломатериала 150×100 мм. Для всех ригелей потребуется временная опора 150×25 мм (ее еще называют дюймовой доской или дюймовкой).
  10. Сверху ригели нужно соединить такой же доской. Отступ от краев конструкции должен составлять от 20 до 30 сантиметров. Стоит установить временный настил из нескольких досок, с ним будет проще монтировать верхний ярус сооружения.
  11. Теперь нужно сделать заготовку для нижних стропилин из дюймовки. Изделие следует приложить к торцу прогона и балки. Остается только выполнить разметку.
  12. С помощью полученного шаблона изготавливаем нижние стропила. Проще всего в первую очередь выпилить верхний паз. А нижний паз получится сформировать по ходу дела. Такой подход позволит получить более качественные и аккуратные стропильные ноги.
  13. Торцовые ноги нужно установить, а потом соединить разметочной шнуркой. По линии шнурки просто выполнить монтаж нижних стропил мансардного этажа.
  14. Аналогичным способом нужно сделать заготовку для верхних стропил.
  15. Для предыдущего шаблона нужно выполнить зеркально отраженный. Если все выполнено удачно, то по обеим заготовкам делаем нужно количество стропил верхнего яруса. Для этого подойдет брус 150×50 мм.
  16. Теперь нужно выполнить сборку верхнего яруса конструкции, соединив все заготовленные элементы вместе.
  17. Остается только закрепить ригели на бабки нужного размера. Низ закреплять жестко не надо, это требуется только для коньковой зоны.


Когда вышеописанные этапы выполнены, нужно прикрутить стропила к боковым стенам при помощи проволочных связок. Потом идет установка каркаса фронтона с дальнейшей обшивкой. Заключительный этап — монтаж обрешетки. Шаг нужно выбирать на основании характеристик кровельного материала.

Устройство модульного варианта мансардной крыши

Есть вариант чертежа мансардной крыши, включающего в себя модульную конструкцию. Отличие данного способа изготовления сооружения от предыдущего заключается в том, что используются модули-блоки стен, соединяемые перекрытием. А в прошлом способе закреплялись отдельные опоры.

Блочный метод сильно упрощает строительство мансардной крыши, поскольку формирование отдельных элементов выполняется на земле. В таком случае удастся выполнить узловое соединение быстрее и точнее.


Этапы создания блочной мансардной конструкции:

  1. Первый шаг — изготовление рамы стенок конструкции. В модульном варианте продольные брусья заменяют прогоны и лежни. Эти детали вместе со стойками нужно разместить на ровной свободной площадке. Теперь выполняется разметка гнезд под опоры. По линиям нужно сделать пропилы, создав тем самым пазы.
  2. На стойках нужно вырезать шипы. Их размер такой же, как глубина и диаметр гнезд.
  3. Затем нужно прикрепить продольный брус к вертикальным стойкам. В итоге образуется две модульные рамы, которые выступают в качестве стенок мансарды.
  4. Рамы нужно транспортировать на крышу и заместить по линии разметки. Для временного закрепления подойдут распорки. А уже затем все соединяется на скобки.
  5. На краях балок нужно проделать отверстия стамеской, в которые будут вставлены стропила. Они должны образовывать одну линию. Лучше всего выполнить разметку бензопилой (слабая линия), а потом уже их разработать при помощи стамески.
  6. Сборка верхнего яруса конструкции производится на земле, для начала необходимо проверить соответствие каркаса заготовкам. Более точную подгонку удастся совершить, если прибить к торцу крыши сооружения доску. Причем один ее край должен быть в месте центральной стропильной системы для двухскатной мансарды. Основание верхнего треугольника конструкции в данном случае является растяжкой. Его длину можно определить, если замерить расстояние между внешними вертикальными плоскостями рам.
  7. Затем идет соединение верхних стропильных ферм. Конструкцию рекомендуется укрепить дополнительным ригелем, а также установить деревянную накладку на коньковый узел мансардной кровли (прочитайте также: «Какая конструкция мансарды лучше — виды и особенности мансардных крыш»).
  8. Еще на земле нужно выполнить заготовки стропильных ног и приложить к раме. Затем их нужно прихватить струбциной и выполнить разрез. Резать нужно только верхний скос. При этом нужно помнить, что он ляжет на стойку стенки и на растяжку верхних ферм.
  9. Нижнюю стропилину временно фиксируем на торце. Затем нужно выполнить разметку шипов под гнезда балки в ее нижней пятке. По линии разметки выполняем разрез.
  10. Транспортируем наверх мансардную ферму верхнего яруса вместе с нижними стропилами. Вначале выполняется монтаж фермы на верхнюю обвязку стен. Для их крепления используются скобы. А затем уже идет монтаж стропильной системы мансардного этажа нижнего яруса. Они фиксируются на балки перекрытия тоже с помощью скоб.


Дальнейшие этапы постройки модульной крыши делаются по стандартным принципам. Подробнее обо всем можно узнать, если изучить чертежи мансардного сооружения. Выполнение соединения врубкой вполдерева позволяет усилить каркас, сделав его более прочным и жестким. Для такого сооружения не потребуются дополнительные подкосы, что облегчает процедуру монтажа.

Основной недостаток — громоздкость конструкции. Модули сооружения довольно тяжелые, их трудно перемещать на крышу. Для выполнения задачи потребуется специальная техника либо не менее четырех человек. Читайте также: «Варианты конструкции мансардной крыш – устройство своими руками».

Стоит помнить, что перед началом работы нужно составить чертеж стропильной системы мансардной крыши. В таком случае получится избежать множества проблем при изготовлении конструкции.

Дощато-гвоздевая стропильная система двухскатной крыши

Неразумно возводить громоздкую мансарду над маленьким домом. Но есть отличный вариант рационального использования пространства на небольшом участке. Можно реализовать легкую дощато-гвоздевую наслонную конструкцию. Это довольно экономичный вариант, поскольку в нем не задействован цельный брус.


Опорные элементы формируются из двух досок, соединенных дистанционными отрезками бруска. Конструкция получается со свободными нишами, поэтому она довольно легкая. Ветровые схватки позволяют укрепить сооружение и придать пространственной жесткости, они соединяют опоры со стропилами. Обрешетка послужит дополнительным усилением конструкции, сделав его более надежным.

Простой вариант разработки чертежей макета стропил

Наличие макета — один из факторов успешного выполнения работы. Стоит понимать, что не получится взять типовой проект и использовать его для Вашего дома. При отсутствии документов рекомендуется самостоятельно составить технический набросок крыши, в нем нужно учесть в том числе и высоту потолков в стропилах мансарды.

Рекомендации по разработке макета:

  • Необходимо соблюдать пропорции, несоразмерно большая мансарда сделает дом внешне непривлекательным, по форме похожим на гриб.
  • Нельзя забывать, что нижний ярус мансардной конструкции строится на наслонных стропильных ногах, которые визуально занижают свес, при этом перекрывая верх некоторые окна. Иллюзию можно частично устранить, если делать конструкцию по схеме мансардной крыши с выносными стропилами.
  • Высота нижнего яруса мансардной конструкции не должна быть слишком маленькой. Ведь по ней планируется свободное перемещения людей. Поэтому нужно верно выбирать высоту мансардных стенок.


Лучший способ определения пропорций — шаблонно-макетный вариант. На ровной свободной площадке нужно разложить доски таким образом, чтобы они по контуру повторяли чертеж ломаной мансардной крыши. Затем остается только менять углы, двигать отдельные элементы, пока не выйдет оптимальная конфигурация. Теперь надо только скрепить конструкцию гвоздями и совершить все замеры. Их получится использовать при изготовлении заготовок и шаблонов.

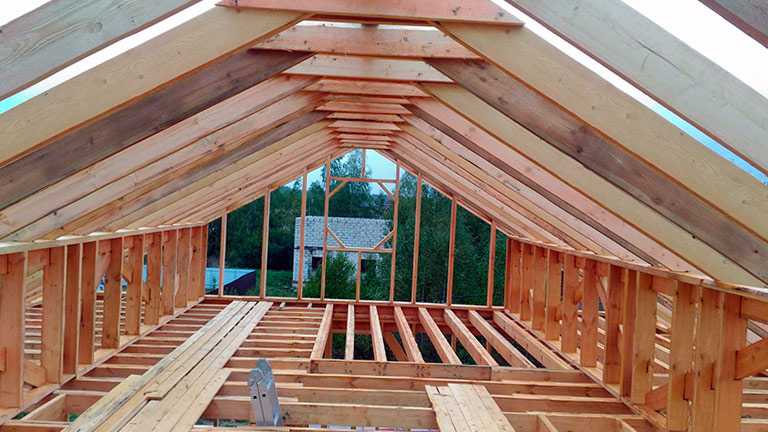

Стропильная система мансардной крыши: устройство конструкции

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Благодаря возведению мансардной крыши, возможно ощутимо увеличить полезное пространство малоэтажного частного дома. Однако это весьма трудоемкий процесс, который требует выполнения предварительного расчета, соблюдения определенных правил и техник. Грамотно созданная стропильная система мансардной крыши является залогом создания комфортного, надежного, функционального и долговечного жилого дома.

Мансардная крыша позволяет получить дополнительную уютную и просторную комнату чердачного типа

Содержание

  • 1 Стропильная система мансардной крыши: особенности конструкции
    • 1.1 Схемы мансардной крыши
  • 2 Элементы конструкции мансардной крыши
  • 3 Виды мансардных крыш
    • 3.1 Односкатная мансардная крыша. Фото удачных проэктов
    • 3.2 Двухскатная мансардная крыша: особенности строительства
  • 4 Стропильная система мансардной крыши. Чертежи классического варианта
    • 4.1 Расчет мансардной крыши
  • 5 Окна для мансардной крыши
  • 6 Способы монтажа мансардной крыши
    • 6.1 Как построить мансардную крышу традиционным способом?
  • 7 Технология утепления мансардной крыши
    • 7.1 Важные правила при утеплении мансардной крыши
    • 7. 2 Как правильно утеплить мансардную крышу: ход выполнения работ
    • 7.3 Разновидности утеплителя для мансардной крыши. Какой утеплитель лучше?
  • 8 Создание мансардной крыши своими руками пошагово. Видео инструкции

Стропильная система мансардной крыши: особенности конструкции

Перед возведением мансарды необходим хороший проект. Внешний вид будущей кровли должен гармонировать с общим видом здания. Существует несколько разновидностей конструкции стропильного каркаса, которые зависят от типа кровли, шага стропил и варианта мансардной крыши. Остановив свой выбор на конкретной конфигурации, следует точно знать, из каких конструктивных элементов состоит стропильная система. Она является опорным скелетом кровли, и выдерживает не только ее вес, но и воздействие атмосферных осадков.

Стропильная система мансардной крыши имеет свои особенности конфигурации, которые важно учитывать при планировании и строительстве

Правильный монтаж стропильной системы обеспечивает ее надежность, функциональность и долговечность.

При создании проекта мансардной крыши следует:

  • выполнить правильный расчет нагрузки на опорные несущие стены и фундамент, не допуская ее превышения;
  • подобрать качественную теплоизоляцию, чтобы избежать неравномерного обогрева помещения;
  • выбрать хорошую звукоизоляцию благодаря правильно подобранному кровельному материалу;
  • подобрать хорошую гидроизоляцию;
  • выбрать легкие по весу облицовочные материалы для отделки мансардного помещения.

Схемы мансардной крыши

Стропильная система может иметь наклонную или висячую конструкцию. В висячих конструкциях стропила опираются на мауэрлат и коньковый прогон. Для распределения нагрузки на стропила устанавливаются нижние и верхние затяжки. Когда длина ската более 4 м, для предотвращения провисания в нижней части конструкции стропильные ноги подпираются при помощи стоек и подкосов. Главным достоинством такой конструкции является то, что все ее элементы размещаются в неиспользуемых местах мансарды, что создает больше свободного пространства.

Правильный и точный расчет мансардной крыши позволяет получить надёжную и долговечную конструкцию

Наклонная конструкция используется в домах, где посередине здания располагается несущая перегородка, на которую опираются строительные ноги. На внутреннюю несущую конструкцию настилается лежень, который играет роль мауэрлата, и на него монтируются стойки, удерживающие коньковый прогон. Данная система используется для больших площадей мансардной крыши частного дома, устройство которой можно увидеть на фото. Здесь можно использовать кровельные материалы с большим весом, такие как шифер или керамическая черепица.

Существуют проекты мансардных крыш частных домов, где используется оба варианта стропильных систем. Для освобождения свободного пространства элементы каркаса можно сместить в одну из сторон, где они будут использоваться в качестве основы для отделки стен, а ригель подойдет для облицовки потолка. В некоторых архитектурных стилях балки и стойки могут быть использованы в роли элементов декора.

Для обустройства большого карнизного свеса, мансардная крыша выполняется с упором за пределы несущих стен. Здесь не устанавливается мауэрлат. Система монтируется с использованием балок. Обязательно устанавливается подкос, специальные стойки врезаются в балки перекрытия, а стропила закрепляются, используя надежное анкерное соединение и проволочные скрутки.

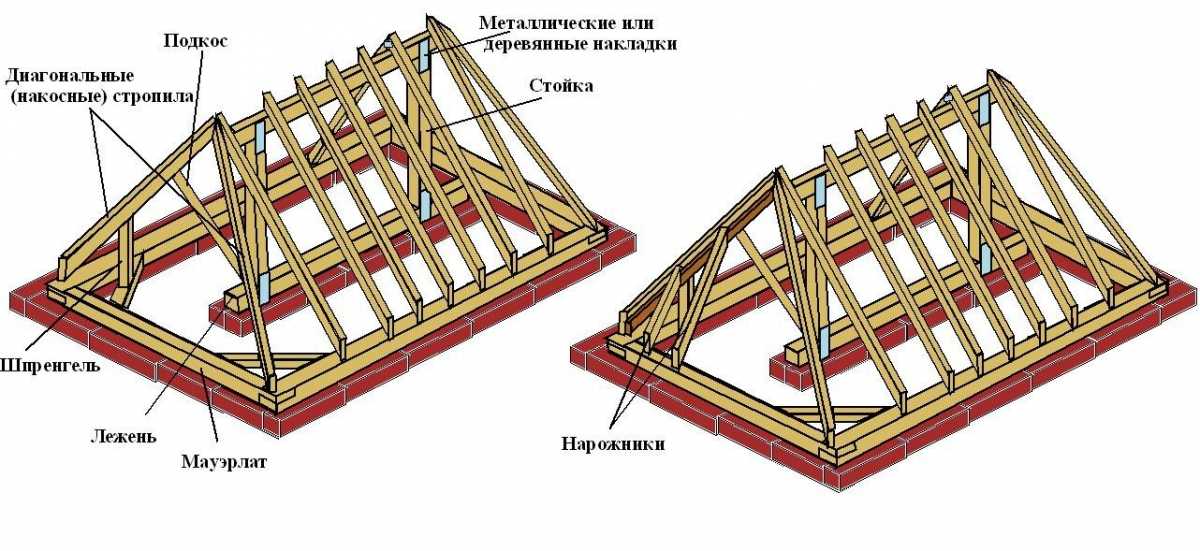

Схема стропильной системы мансардной крыши

Элементы конструкции мансардной крыши

Стропильная система под мансардную крышу состоит из таких конструктивных элементов:

  • мауэрлата;
  • стропильных ног или стоек из балок;
  • вертикальных стоек;
  • прогонов;
  • конькового бруса;
  • обрешетки;
  • дополнительных балок, регелей и прогонов.

Основой всей конструкции кровли является мауэрлат, который состоит из деревянных брусов квадратного сечения, крепящихся к внешним стенам здания. К этим доскам крепятся остальные элементы каркаса мансардной крыши. Главным предназначением мауэрлата является восприятие и равномерное распределение всей нагрузки от общей системы кровли на несущие стены здания.

Стропильные ноги или стойки из балок образовывают каркас кровельной конструкции. Для данных элементов следует подбирать доски, которые способны выдержать нагрузку кровельного пирога совместно с наружным покрытием. Для поддержания стоек из балок или стропильных ног используются прогоны, устанавливаемые под углом. Вертикальные стойки удерживают центральную часть стропильных брусьев, предохраняя их от изгиба. Они также создают поддержку для конькового бруса.

Схема устройства конька мансардной крыши

Для обеспечения жесткости будущей кровельной конструкции на длинных стропильных системах монтируется коньковый брус. Обрешетка представляет собой дополнительную деревянную конструкцию, что крепится к стропильной системе, и является основанием для будущей кровли.

Виды мансардных крыш

Сегодня существует несколько вариантов крыш мансардного типа, которые имеют различную конструкцию стропильного каркаса:

  • односкатные;
  • двускатные;
  • ломаные состоят из двух или более скатов с разным углом наклона;
  • вальмовые имеют два треугольных ската с коротких сторон крыши и два трапециевидных ската с длинных;
  • полувальмовые имеют два коротких торцевых вальма над фронтальной частью крыши;
  • купольные характеризуются круглой или многоугольной формой;
  • сводчатые имеют в разрезе форму дуги.

Пример удачной реализации мансардной крыши усложненной конструкции

Односкатная крыша является наиболее простым в исполнении вариантом. К нему часто обращаются, когда необходимо сделать мансарду на маленьком загородном доме. Наиболее популярной среди других видов мансардных крыш частных домов, фото наглядно это подтверждают, является двускатная кровля. Ее проектирование и строительство своими руками не вызывает сложностей. Особенно если речь идет о щипцовой крыше.

При выборе ломаной крыши, возможно получить большое, функциональное и удобное мансардное помещение без дополнительных работ, связанных с возведением стен. Сегодня многие рачительные хозяева частных домов отдают предпочтение стропильной системы двускатной крыши под профнастил, сооружение которой не нуждается в многочисленных технологических и технических ухищрениях и в неоправданно высоком расходе средств на строительные материалы.

Наиболее сложными в монтаже являются вальмовые, купольные и сводчатые мансардные крыши. Их устройство требует профессионального подхода. Данные мансардные крыши, фото частных домов наглядно это отображают, имеют необычную и весьма эстетичную конструкцию. Для них характерно большое количество скатных изломов, для которых выполняется устройство ендов. Схема стропильной системы наглядно показывают особенность и уникальность данной конструкции. Неудовлетворительное состояние каждого из ендов (внутренних углов) может нести потенциальную опасность для целостности всей крыши.

Мансардная вальмовая крыша сложной конфигурации требует особых просчетов нагрузки на фундамент и стены здания

Односкатная мансардная крыша. Фото удачных проэктов

Наиболее простым, надежным и дешевым вариантом является односкатная крыша мансардного типа. В результате получается нестандартно оформленное здание. Такой тип крыш применяется для промышленных и хозяйственных зданий. Также, часто используется для одноэтажных маленьких частных домов. Здесь могут использоваться все кровельные материалы.

Конструкция предполагает создание в высокой части мансардной крыши окна. В этой конструкции отсутствует конек, что упрощает ее монтаж. Мауэрлат закрепляется на стенах с разными уровнями, за счет чего и образуется скос. На него опираются балки.

Пример удачного проекта односкатной мансардной крыши

Угол ската должен находиться в пределах 35-45 град. Чем меньше будет уклон, тем больше снега будет скапливаться на поверхности крыши, что потребует создания дополнительных опор и усиления несущих балок. К тому же это значительно уменьшит мансардное помещение. Конструкция способна противостоять сильным ветрам при правильной ориентации ската кровли, что необходимо для повышения устойчивости конструкции.

Полезный совет! Если между противолежащими несущими стенами расстояние не более 4,5 м, можно не монтировать подпирающие элементы, а просто уложить на стены длинные деревянные брусья. Это дополнительно снижает затраты на возведение крыши.

Данный тип кровли предполагает использование простых элементов для создания вентиляции подкровельных пространств. Достаточно зашить перфорированным софитом два свеса, или смонтировать вентиляционную решетку.

Односкатная крыша является более устойчивой к атмосферным явлениям, но при строительстве стоит учитывать направление ветров в данном регионе

Однако не стоит выбирать односкатную крышу для нешироких зданий, где нецелесообразно устраивать мансардный этаж таким образом.

Двухскатная мансардная крыша: особенности строительства

Двухскатная крыша является наиболее распространенным и рациональным решением, которое позволяет получить комфортную мансарду. Фото домов с мансардной крышей данной конфигурации подтверждают востребованность конструкции.

Двухскатная крыша является одним из самых популярных вариантов конструкции при строительстве мансардного этажа

Проектирование и строительство двухскатной мансардной крыши своими руками не вызывает никаких сложностей. Она формируется благодаря двум наклонным плоскостям (скатам), которые пересекаются в области конька под определенным углом. Благодаря правильному выбору оптимального угла можно создать надежную защиту здания от обильных атмосферных осадков, сильных порывов ветра, чрезмерного давления снега во время сильных снегопадов.

Существуют разновидности конфигурации стропильной системы двухскатных мансардных крыш:

  • щипцовая симметричная крыша является классическим вариантом, что дает возможность равномерно распределить нагрузку на несущие стены и опору крыши. Недостатком данной конструкции является присутствие острых углов, которые забирают свободное пространство мансарды;
  • асимметричная крыша представляет собой нестандартную конструкцию, где конек может смещаться в одну из сторон. Если один из углов будет более 45 град., получится довольно просторная мансардная комната. Однако в расчетах следует учитывать неравномерное распределение нагрузки на мауэрлат и несущие стены.
  • ломаная мансардная крыша имеет поверхность скатов, сгибаемых посередине, образуя грани, напоминающие два прямоугольника.

В случае строительства мансардной крыши с нестандартной конфигурацией стропильной системы стоит прибегнуть к услугам специалистов

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Статья по теме:

Утепление мансарды изнутри, если крыша уже покрыта: материалы и технологии

Как подобрать подходящий материал. Как избежать распространенных ошибок в работе. Поэтапное проведение работ своими руками.

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

Классическая схема устройства стропильной системы мансардной крыши

Полезный совет! Для регионов, где характерны сильные ветра, лучше устраивать пологие крыши. Потому как, чем больше скат, тем большую парусность он создает.

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Окна для мансардной крыши

Мансарда отличается от обычных помещений тем, что ее стенами является стропильный каркас, который состоит из определенных кровельных поверхностей, что наглядно показано на чертежах мансардных крыш. Это влияет и на конструкцию окна для данного помещения, которое должно хорошо пропускать естественный свет, и одновременно удерживать нагрузку в виде сильных порывов ветра или обильных атмосферных осадков. Это связано с тем, что влияние погодных условий на наклонную часть крыши намного сильнее, чем на массивные несущие элементы здания.

Важно! Согласно СНиП, площадь окна должна составлять не менее 10% от общей площади пола.

Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды. Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение.

При монтаже и обустройстве кровли, стоит уделить особое внимание утеплению окон чтобы избежать образования «островков холода»

Наиболее популярным и простым в установке является наклонное окно в плоскости крыши. Оно способно пропустить максимальное количество естественного дневного света. После его монтажа поверхность крыши не меняется, а остается ровной. Однако такой вариант требует создания должной гидроизоляции примыкания. Здесь следует использовать специальные модели с армированным стеклом и усиленной металлопластиковой рамой.

Площадь оконного проема подбирается пропорционально углу наклона кровли. Ширина окна должна быть подобрана таким образом, чтобы элемент вписывался в расстояние между стропилами, не нарушая целостность конструкции. Если окно будет намного шире, тогда придется установить усиленную балку, которая будет соединять разрезанные стропила для установки окна. В этом случае, если одного неширокого окна недостаточно, лучше установить два соседних нешироких элемента, что обеспечит целостность стропильного каркаса.

Для установки окна-дормер требуется усложнение геометрии крыши, а именно требуется монтаж боковых и верхних ендов с последующей их тщательной гидроизоляцией. Также усложняется укладка кровельного покрытия.

Установку и утепление мансардного окна следует проводить по инструкции, чтобы избежать конденсата и появления влажности внутри помещения

Вертикальное окно, утопленное в помещение, целесообразно устраивать лишь, когда через него будет осуществляться выход на балкон. В остальных случаях это неоправданные значительные финансовые затраты (усложнение геометрии крыши) с получением минимального эффекта (недостаточное естественное освещение).

Самым простым, практичным и дешевым вариантом является установка окна в торце крыши. Это особенно актуально для дачных домов с мансардной крышей.

Способы монтажа мансардной крыши

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.



Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП

Технология утепления мансардной крыши

Утепление мансардной крыши частного дома позволяет не только утеплить мансарду, но и создать надлежащую теплоизоляцию всей кровельной системы, чтобы она прослужила долгие годы.

В составе схемы утепления мансардной крыши лежит комплекс мероприятий, в состав которых входит создание тепло-, гидро- и пароизоляции. Поверх данного кровельного пирога укладывается кровельный материал, который защищает всю конструкцию от негативных факторов окружающей среды. Для защиты утеплителя от негативного воздействия конденсата, который снижает его теплоизоляционные свойства, необходимо оградить его от кровельного материала. Для этого может использоваться один из предложенных листовых материалов:

  • гидроизоляционная пленка, которая крепится с внешней стороны к стропилам. Она не должна касаться материала утеплителя, поэтому отсекается от него обрешеткой или контррейками;
  • диффузионная мембрана ̶ крепится на утеплитель и защищает его от любого воздействия влаги.

Полезный совет! Гидроизоляционный материал следует укладывать с легкими провесом, исключая возможность натянуть его.

Утепление и изоляцию мансардной крыши следует проводить, придерживаясь общепринятой технологии укладки кровельного пирога

Гидроизоляционный слой необходимо разложить поперек стропил. Начать следует снизу. Первый ряд опускается в водосточный желоб. Каждый следующий необходимо раскатать внахлест в 10-12 см. Таким образом следует дойти до конька. Там материал по верхнему краю с двух сторон обрезается и закрепляется. Вдоль по коньку следует раскатать полосу, которая спускается с двух сторон кровли до самого желоба, что обеспечивает равномерное отведение воды.

Слой пароизоляции в виде мембраны является надежной защитой утеплителя от проникновения в его толщу пара из помещения. Материал также укладывается внахлест и крепится к лагам при помощи скоб степлера. Все стыки и места примыкания следует тщательно проклеить с использованием специального двухстороннего паронепроницаемого скотча.

Полезный совет! На пароизоляционной пленке нанесена жирная линия, от которой необходимо начинать следующий слой. Следуя по ней, холсты скрепляются при помощи скотча.

Утепление мансардной крыши изнутри с помощью вспененного пенополистирола, который наносится на поверхность в жидком виде, заполняя все щели

Важные правила при утеплении мансардной крыши

Когда возникает вопрос, какой утеплитель лучше для мансардной крыши, однозначного ответа здесь нет. Однако, в связи с тем, что для мансардной кровли характерен большой угол наклона, не следует использовать мягкие материалы, которые будут слеживаться и сползать с поверхности.

Рулонный утеплитель необходимо укладывать снизу вверх. Для этого следует использовать строительный степлер и шнурок. Раскатывая рулон, материал прижимается к планкам. При помощи шнурка и скоб рисуется буква Z. По такой технологии крепится каждый слой утеплителя.

Лучше отдать предпочтение плитам, плотностью 30-50 кг на куб. м. В этом случае шаг стропил придется подстраивать под размер утеплителя, который на 10-15 мм должен быть меньше ширины утеплительной плиты. Это требуется для того, чтобы материал мог стать враспор без образования щелей и хорошо удерживаться между балками. Если ширина будет меньше или больше, необходимо будет срезать материала. Создать ровный срез не всегда удастся, и к тому же остается большое количество остатков. Располагать плиты следует таким образом, чтобы швы предыдущего ряда перекрывались последующим.

Схема устройства кровельного пирога

Утеплитель укладывается так, чтобы обеспечить минимальное количество мостиков холода. Дополнительно, остатки материала можно уложить на набитые со стороны помещения планки необходимой ширины. Сверху на слой утеплителя укладывается пароизоляция и выполняется обрешетка для будущей отделки. Такой вариант, где перекрываются даже стропила, практически полностью исключает образование мостиков холода. Несмотря на то, что потребуется немного больше утеплительного материала, мансарда в конечном итоге получится более теплой, что даст возможность уменьшить расходы на обогрев помещения.

Важно! Мостики холода способствуют образованию влаги в кровельном пироге. Это может привести к гниению стропил, набуханию теплоизоляционного материала, коррозии металлических элементов конструкции, возникновению неприятных запахов внутри помещения.

Как правильно утеплить мансардную крышу: ход выполнения работ

Существует два способа утепления крыши: изнутри или снаружи. При использовании первого варианта можно отодвинуть выполнение внутренней отделки на определенный срок. Второй вариант предполагает полный комплекс работ, что позволяет добиться быстрого окончания строительства.

Процесс утепления крыши снаружи вспененным пенополистиролом

Как утеплить мансардную крышу снаружи? Для этого необходимо подготовить поверхность стропил, очистив ее от торчащих элементов, которые способны повредить слой гидро- и пароизоляции. С внутренней стороны помещения поперек стропил необходимо набить обрешетку, на которой будет располагаться утеплитель. Вместо обрешетки, можно прикрепить оцинкованную проволоку или шнур.

Со стороны кровли на эту обрешетку монтируется теплоизоляционный слой с соблюдением вышеуказанных правил. Толщина утеплителя мансардной крыши должна быть более 100 мм. Поверх теплоизоляционного материала укладывается супердиффузионная мембрана. Далее необходимо набить обрешетку, на которую будет настилаться кровельное покрытие.

Теперь с внутренней стороны помещения необходимо закрепить и проклеить пароизоляционный слой. Далее можно приступить к внутренней отделке. Такой вариант утепления кровли считается самым простым в исполнении. Теплоизоляционные плиты легко укладываются на ранее созданную обрешетку.

Не стоит пренебрегать слоем пароизоляции, который поможет надежно защитить как деревянные элементы кровли, так и утеплитель

Технология утепления мансардной крыши своими руками изнутри выполняется в два этапа. Первый обязательный этап выглядит следующим образом:

  1. Раскатывается и закрепляется на стропилах гидроизоляционный слой.
  2. Набивается обрешетка.
  3. Монтируется кровельный материал.

После выполнения обязательного перечня работ, можно отложить утепление мансардной крыши на неопределенное время, что может быть связано с отсутствием финансовой возможности в настоящее время.

Второй этап менее удобный в исполнении. Утепление мансардной крыши будет выполняться изнутри. Здесь необходимо создать ограждающую конструкцию, которая будет удерживать утеплитель, и предотвратит его выталкивание более, чем это возможно. Для этого между лагами набиваются планки с шагом 40-50 см. Они не только будут удерживать утеплитель, но и создадут необходимый вентиляционный зазор.

Далее осуществляется монтаж теплоизоляционного слоя с соблюдением всех правил. На него набивается обрешетка. Далее необходимо расположить и наклеить пароизоляционную мембрану. После этого можно приступить к выполнению отделочных работ. Для этого можно смонтировать обрешетку, а можно обойтись и без нее.

Слой утеплителя для помещения мансардного типа должен быть не менее 100 мм

Разновидности утеплителя для мансардной крыши.

Какой утеплитель лучше?

Сегодня существует несколько вариантов утеплителя для мансардной крыши:

  • минеральная вата;
  • пенополистирол;
  • пенополиуретан;
  • пенопласт;
  • стекловата;
  • изоверт;
  • эковата.

Самым популярным материалом является минеральная вата, а именно базальтовая. Этот относительно недорогой материал выпускается удобной толщины и достаточной жесткости. Она хорошо удерживает тепло, не горюча и не поддается гниению. Однако она боится влаги. Поэтому, чтобы обеспечить сохранение всех технических и эксплуатационных свойств, ее необходимо тщательно защитить со всех сторон.

Минеральная вата является одним из самых популярных материалов для утепления крыш и стен здания

Пенопласт имеет хорошие эксплуатационные характеристики, которые дают ему возможность создавать хорошую теплоизоляцию. Цена материала относительно невысокая. Он легко монтируется между стропилами враспор за счет своей эластичности и благодаря тому, что можно приобрести плиты необходимого размера. Все стыки следует заделать монтажной пеной.

Полезный совет! Во время горения он способен выделять вредные вещества, поэтому лучше отдавать предпочтение самозатухающим маркам, где используются специальные добавки.

Материал не боится влаги. Он не проводит пар, что является главным недостатком пенопласта. В связи с этим необходимо создание хорошей системы вентиляции в мансарде, что приведет к дополнительным финансовым затратам.

Лучшими характеристиками обладает экструдированный пенополистирол, толщина которого в два раза меньше, чем у минеральной ваты, и в полтора, чем у пенопласта. Материал оснащен системой замков, что исключает образование щелей. На ЭППС не образуется грибок и плесень, его не любят грызуны и насекомые. Однако он не пропускает пар, что требует создания хорошей системы вентиляции. Еще одним недостатком является высокая стоимость материала.

Особое внимание необходимо уделить изоляции и утеплению оконных проемов во избежание появления плесени и грибков внутри здания

Недавно появился новый вид утеплителя – вспененный пенополистирол. Он наносится на поверхность в жидком виде, заполняя все щели. При этом, вступив в реакцию с кислородом, увеличивается в несколько раз в размерах, образуя монолитное покрытие.

Полезный совет! Применение вспененного пенополистирола позволит исправить положение в случае отсутствия слоя гидроизоляции при монтаже кровельного покрытия.

Еще одним утеплительным материалом нового поколения является эковата, которая имеет хорошие характеристики. Однако ее применение требует соблюдения особой технологии. Разрыхленная вата подается под давлением в закрытую полость, заполняя все пустоты и образуя прочный целостный слой утеплителя. Для организации закрытой полости к стропилам снизу и сверху прибивается листовой материал в виде фанеры, ГВЛ или ДВП.

Одними из критериев выбора утеплителя являются территориальные особенности климата, а также тип отопления в доме

Отличительным преимуществом данного материала является его возможность проводить пар. Здесь влажность регулируется естественным способом, что не требует организации паробарьера. Однако между утеплителем и кровлей обязательно должен быть создан вентиляционный зазор, где происходит движение воздушных масс.

Сегодня среди возможных проектов домов с мансардной крышей можно подобрать наиболее приемлемый и привлекательный вариант, и воплотить его в жизнь для собственного частного жилища. Чтобы сделать дом визуально красивым и эстетичным, необходимо серьезно подойти к вопросу выбора вида мансардной крыши, которая должна гармонировать с конструкцией здания. Грамотно устроенная стропильная система крыши способна безукоризненно выполнять все свои эксплуатационные и защитные функции, что позволит создать теплое, уютное и комфортное помещение.

Утепление мансардного этажа с помощью эковаты

Создание мансардной крыши своими руками пошагово. Видео инструкции

схема, конструкция, выбор креплений, фото сборки и установки мансардных стропил, особенности расчета системы

Главная » Конструкции » Расчеты и строительство стропильной системы мансардной крыши

Одним из ключевых звеньев в строительстве подчердачного этажа является расчет стропильной системы мансардной крыши. Сложность заключается в том, что необходимо учесть несколько важных составляющих: снеговую нагрузку, порывы ветра, угол наклона скатов, вес самих стропил, утеплителей, гидроизоляции, кровельных материалов. Стропила могут быть комбинированными, металлическими или деревянными.

Мансардная крыша должна быть легкой, чтобы не нагружать фундамент. Застройщики все чаще используют тонкостенные металлические стропила мансардных крыш, их стоимость гораздо выше деревянных, но скорость и простота монтажа таких систем покрывает этот недостаток с лихвой.

В самостоятельном строительстве стропильная система мансардной крыши традиционно изготавливается из дерева, поэтому за основу возьмем именно этот материал.

Содержание

  1. Полезно знать
  2. Основные узлы
  3. Этапы монтажа стропильной системы мансарды
  4. Технология стыковки
  5. Как нарастить и усилить стропила мансарды
  6. Как стыковать стропила наверху

Полезно знать

Чтобы правильно рассчитать стропильную конструкцию мансарды, необходимо суммарно учесть 3 вида нагрузок, действующих на кровельную систему. Во-первых, следует вычислить вес самой мансардной крыши: кровельный материал, обрешетка, контробрешетка, гидроизоляция, стропила, теплоизоляционный слой мансарды, пароизоляция, чистовая отделка. Для этого потребуется знать вес каждого материала на 1м2, такие параметры указываются в инструкциях и сертификатах заводов–изготовителей.

Например, полимерно-битумной гидроизоляции потребуется 5 кг/м2, один квадратный метр минваты весит 10 кг, стандартной обрешетки из доски в 25 мм — 15 кг, ондулин приблизительно 3 кг, металлочерепица — самый тяжелый кровельный материал. При подсчете нагрузки сложите все показатели и умножьте на поправочный коэффициент 1,1.

Во-вторых, конструкция стропильной системы мансардной крыши должна выдерживать снеговые нагрузки, в некоторых районах этот показатель превышает более 500 кг на м2. Формула для расчета снеговой нагрузки:

S=Sg x µ, где

S  — снеговая нагрузка;

Sg  —  масса снега на 1м2 горизонтальной поверхности, показатель устанавливается нормативными документами для каждого климатического района в отдельности;

µ — коэффициент, зависящий от уклона крыши: угол в 25о – коэффициент 1,0, 25-60о – 0,7, если уклон выше 60о коэффициент не учитывается.

И наконец, ветровые нагрузки. Для их расчета применяется формула:

W = Wo x k, где

W – ветровая нагрузка;

Wo – нормативные данные, которые определяются индивидуально для каждого района;

k – поправочный коэффициент для разного типа местностей и высотности здания.

Высота здания, мОткрытый тип местности: морские побережья, озера, степиЗакрытый тип местности: города, лесные массивы
50,750,85
101,00,65
201,250,85

На основании суммарной нагрузки на стропильную систему мансардной крыши, определяется длина, шаг и поперечное сечение стропильной ноги. Далее мы привели таблицу рекомендуемых параметров для устройства стропильной системы в умеренном климатическом поясе (Московская область):

Расстояние между стропилами мансардной крыши, мДлина ноги, м
65. 55.04.54.03.53
Поперечное сечение балок, мм
0,650*20050*20050*17550*15050*15040*17540х150
0,975*25075*20075*17575*17550*20050*17550х150
1,1100*20075*20075*20075*17575*17575*15075х150
1,4100*200100*20075*20075*20075*20075*17575х150
1,75100*250100*200100*200100*20075*20075*20075х150
2,15100*250100*250100*200100*200100*175100х150

Для других элементов стропильной системы мансардной крыши существуют свои параметры:

  • мауэрлат выполняется из бруса 150*150, 100*150, 100*100 мм;
  • ригель – 100*200-150 мм;
  • прогоны – 100*200-150-100 мм;
  • енды, диагональные ноги – 100*200 мм;
  • затяжка – 50*150 мм;
  • подкос – 150*150, 100*100 мм.
  • подшивочная доска – 25*100 мм.

Важно: Деревянные стропила должны соответствовать ГОСТу 8486-86(83). На 1 п/м ноги может быть не более 3 сучков, размер сучков не должен превышать 30 мм по длинной стороне. Сквозные трещины недопустимы. Влажность дерева менее 18%.

Стропильная система двускатной мансардной крыши, чертеж основных элементов фермы

Основные узлы

Стропильные конструкции мансардных крыш не зависимо от проекта включают в себя множество сопряжений и стыковых узлов, они соединяются между собой, врубаются в затяжку и мауэрлат, имеют вспомогательные элементы системы: ригели, бабки, опоры либо подкосы, дополнительно скрепляются скобами, болтами, хомутами. Устройство стропильной системы мансардной крыши должно предусматривать равномерное распределение всех нагрузок на основание и несущие конструкции строения.

Схема стропильной системы мансардной крыши, основные узлы и элементы

В зависимости от архитектурного решения, определяется вид мансардной крыши, в свою очередь от конфигурации кровли зависит не только внутренний интерьер мансарды, ее полезная площадь, но и какой вид стропильной системы применим в каждом конкретном случае: висячий или наслонный.

Наслонная система, опирание ноги на коньковый брус и мауэрлат

Наслонные стропильные ноги опираются на несущие стены мансарды, а в середине поддерживаются промежуточными опорами, в таких системах нагрузки передаются исключительно на изгиб. Висячие опираются только на мансардные стены, обычно устанавливаются при монтаже мансардного этажа, где нет внутренней несущей стены, они не создают горизонтальную нагрузку, только на сжатие и изгиб.

Висячая система устраивается, если расстояние между опорами-стенами не более 6,5 м, установка дополнительной опоры дает возможность перекрыть мансарду шириной до 12 метров, если требуется перекрыть более широкий участок, то на каждые 3 метра устанавливается своя опора.

Висячие и наслонные стропила мансардной крыши

Если по проекту мансарды предусмотрен не один, а несколько уклонов, как в классической мансардной крыше, то обычно чередуются висячие (верхние) и наслонные (нижние) стропила.

[su_youtube url=»http://www.youtube.com/watch?v=4GmY-G95sWc»]

Посмотрите, как устанавливается стропильная система мансардных крыш, видео урок поможет разобраться во всех тонкостях устройства ломаной конструкции.

Несущие элементы системы обеспечивают прочность и устойчивость всей конструкции мансардной крыши. У мансардной крыши несущими элементами являются: обрешетка, стропила, мауэрлат. Конструктивные особенности системы определяются  видом мансардной крыши: односкатной, вальмовой, многоскатной, щипцовой и пр.

Стропильная система мансардной крыши, схема расположения узлов односкатного перекрытия

Форма крыши мансарды зависит от перекрываемой площади и архитектурного замысла, для обустройства полноценной мансарды лучше выбирать простые виды мансардных крыш, чтобы балки и стойки не загромождали пространство внутри.

Мансарда, стропильная система вальмовой четырехскатной крыши

Этапы монтажа стропильной системы мансарды

Технология монтажа мансардной крыши требует определенной последовательности:

  • установка мауэрлата;
  • укладка поперечных балок;
  • монтаж вертикальных стоек;
  • затяжка боковых стоек или установка конькового бруса;
  • разметка шага и монтаж стропильных ног;
  • установка вспомогательных узлов: ригелей, подкосов, подстропильных ног;
  • обрешетка, гидроизоляция, настил кровельного материала.
Крепление мауэрлата является важным этапом для устройства всей системы, это основа конструкции

Технология стыковки

Не смотря на то, что алгоритм возведения стропильной системы достаточно прост, установка стропил мансардной крыши требует грамотного подхода к монтажу стыковочных узлов. Основная нагрузка в системе приходится на ноги, поэтому от качества их монтажа на мауэрлат, а так же от надежности их соединения между собой зависит безопасность и прочность крыши, да и мансарды в целом.

Стропильная система мансардной крыши, фото крепления висячих стропил к мауэрлату

Существует 2 варианта соединения стропила с мауэрлатом: скользящее и жесткое. В деревянных мансардных конструкциях нельзя делать все соединения жесткими, так как дерево при определенных условиях сжимается и расширяется, а при жестком соединении возникают распорные нагрузки на несущие узлы, в совокупности это приводит к деформации элементов стропильной системы мансарды.

Как правильно крепить наслонные стропила для мансарды

Важно: Жесткое соединение используется, если стропила наслонные, тогда нога жестко крепится к мауэрлату, но при этом на коньке, между собой или на прогоне узлы системы должны крепиться скользящим соединением.

Если на мансардной крыше применяется жесткая система крепления, то необходимо исключить какие-либо усилия: скользящие, крутящие моменты, повороты, сдвиги. Для жесткого крепления существует два способа соединения:

  • врубка в стропильной ноге;
  • нашивка подпорного бруса.

Седло (врубка) делается на ноге, запилы должны обеспечить плотное прилегание деталей, и не должны превышать 1/3 высоты бруса. Для жесткого крепления стропило упирается врубкой в мауэрлат, 2 гвоздя забиваются с боков, под углом друг к другу, крест на крест, третий гвоздь забивается сверху, вертикально. Рекомендуется дополнительно усилить крепления металлическими пластинами, уголками, болтами.

Скользящий способ соединения заключается в том, что в мауэрлате выпиливается выемка под ногу, затем детали соединяются между собой специальным металлическим уголком — салазки. Так крепится наслонная система.

Скользящее крепление мансардной стропильной системы

Независимо от способа соединения мансардной стропильной системы, стропила и мауэрлат прикручивают между собой проволокой или дополнительно соединяют анкерами, чтобы исключить сдвиг крыши от сильных порывов ветра. Подкосы, бабки, распорки и бабки  крепятся скобами и хомутами.

Как нарастить и усилить стропила мансарды

Зачастую стропильной ноге не хватает длины бруса, чтобы не заказывать специальные доски, и не удорожать строительство мансарды, их наращивают.

Важно: Так как жесткость стропильной системы в местах стыковки теряется, соединения следует делать там, где изгибающий момент стремится к нулю.

Стропила из бруса сращиваются косым прирубом. В деталях делают наклонные запилы, их длина должна быть равна удвоенному сечению, а торцы высотой, равной сечению бруса, умноженному на коэффициент 0,15. Стык крепят болтами. Подобное соединение балок гармонично вписывается в дизайн мансарды, и позволяет оставить несущие элементы крыши открытыми.

Иногда стропила мансарды крепят внахлест, доски друг на друга должны заходить не менее чем на метр, затем они крепятся гвоздями или болтами в шахматном порядке. Если мансардные стропила наращиваются встык, то запил должен быть строго в 90о, элементы прикладываются торцами, с двух сторон накладываются доски, затем конструкция крепится болтами либо гвоздями.

Варианты удлинения стропильной ноги

Если сечение материала недостаточно, то доски усиливают. Спаренные стропила состоят из двух и более досок, плотно прилегающих друг к другу, прошивается такая конструкция гвоздями в шахматном порядке. Составные стропила делают из двух досок, между которыми вставляются вкладыши длиною 2 высоты доски. Расстояние между вкладышами не должно превышать 7 высот ноги. Верхняя часть составных стропил может состоять из одинарной доски.

Способы усиления стропильной ноги

Как стыковать стропила наверху

Соединение стропил мансардной крыши между собой наверху имеет несколько вариантов. Если конек не предусмотрен, доски обрезаются под углом, крепятся между собой гвоздями, и дополнительно при помощи металлических и деревянных накладок. Висячие системы при сложной стропиловке многоскатной мансардной крыши, крепятся в шип, одинарным или двойным зубом.

Верхнее соединение стропил на безконьковой мансардной крыше

Если стропильной системой предусмотрен конек, то к  коньковому брусу стропила можно крепить внахлест, либо запилив торцы под нужным углом, обязательно следует усилить стыки металлическими или деревянными накладками.

Стыковка стропил на коньковом брусе

Сборку стропильных ферм лучше проводить на земле, а затем поднимать и устанавливать конструкцию на мансардный этаж. Прежде всего, необходимо сделать шаблон. Для этого доска прикладывается по месту, отчерчивается угол запила для верхнего стыка, и отмечается паз для крепления к мауэрлату, затем таким же образом примеряется вторая доска.

На земле по полученным отметкам доски запиливаются, стыкуются между собой, шаблон поднимается на крышу и примеряется. Если геометрия мансардной крыши соблюдена, то всю стропильную систему можно изготовить по одному шаблону, но в случае небольших отклонений, рекомендуется делать только верхний запил и стыковку, а врезку в мауэрлат делать по месту.

Стропильная система мансарды, Мансарда своими руками

Стропильная система мансарды принципиальных отличий от аналогичной системы крыши не имеет, зато нюансов огромное количество. Популярность мансардных крыш в индивидуальном строительстве огромна, и одна из причин – возможность без больших затрат обустроить помещения как на полноценном этаже дома. Строить мансарду и в частности ее стропильную систему не слишком сложно, особенно если начать с технического разбора некоторых отличий и общего принципа устройства двускатных мансардных крыш. Другие конструкции мансардных крыш после этого не покажутся критично сложными.

Мансардная крыша может быть нескольких типов: ломаная, двускатная и консольная.

Классика мансард – это ломаные стропильные системы. Строго говоря, именно такие системы корректно называть мансардными. Но в обиход вошли определения любых типов крыши, чердак которой возможно использовать как комфортную жилую комнату. Ломаная конструкция имеет то отличие, что стропильные ноги расположены вод различными углами относительно конька. Верхние стропильные элементы установлены под небольшими углами, а нижние напротив – с большим уклоном. Такая конструктивная схема обуславливает значительное увеличение чердачного пространства. Монтировать ломаную крышу несколько сложнее, чем обычную двускатную, но все затраты времени и средств оправданы. Данный вид мансард считают наиболее рациональным выбором, и ломаные мансарды очень популярны. Архитектурный облик дома выигрывает, приобретая новые и в то же время исторические черты.

Основные элементы стропильной системы:

  • Подстропильный брус, или мауэрлат. Это элемент из бруса, смонтированный по верху несущих стен, по всему контуру здания. Задача мауэрлата – равномерное распределение и передача усилий от кровельного пирога на несущие конструкции стен;
  • Стоечные опоры – эти несущие элементы выполняют не только роль стропильных, одновременно это и каркас стен мансарды;
  • Балочное перекрытие мансарды – необходимо для соединения ответных опор. К балкам перекрытия, уложенными в стены, мансардные балки отношения не имеют. Но в сложных двухъярусных мансардах балочное перекрытие выполняет еще и функцию пола второго яруса мансарды;
  • Скаты мансард имеют в уровне опирания прогонные элементы, выполняющие задачу равномерного распределения усилий от скатных участков;
  • Аналогично коньковому брусу – у мансард имеются коньковые балки для объединения верхних стропил в общую систему;
  • Основу верхних скатов составляют верхние стропила, их угол относительно конькового бруса невелик;
  • По балочному перекрытию мансарды установлены стропильные верхние стойки – несущие элементы балки конька;
  • Основа нижних мансардных скатов – нижние стропила.

Это основные элементы классической ломаной мансарды, а в дополнение им применяют все возможные подкосные укрепляющие детали; для мансард большой площади — это шпренгельные элементы и раскосы различных видов: для обеспечения жесткости и устойчивости системы.

Последовательность монтажа стропильных систем ломаной мансарды:

  1. Первым этапом монтируют по балкам перекрытия опорные элементы. Эти брусья идут по линиям скатов, и будут опорным каркасом для верхнего края нижнего стропильного ряда и нижних опор вторых стропильных ног. Перед монтажом стоек просчитывают их шаг и расположение – по формуле прямоугольного треугольника. Проще говоря, нужно посчитать длину меньшего катета – расстояние от центра стойки до поверхности стены (перекрытие, нижняя стропильная нога и стойка образуют пифагоров треугольник с прямым углом). Когда все стойки смонтированы, их связывают прогонами.
  2. Собирают нижнюю часть стропильной конструкции. Опорные элементы соединяют попарно балочными элементами – в итоге получается простая балочная клетка П-образной формы. После этого закрепляют нижние стропильные ноги. Крепеж выполняют: нижний торец бруса подрезают соответственно угла уклона ската, а в прогоне вырезают паз под верх стропила.
  3. Верхнюю часть стропильной системы начинают собирать с установки стоек – по центрам балок. Задача опор – нести коньковую балку. Когда все стойки установлены, на них монтируют, выверяют и крепят коньковый брус. Затем выполняют крепеж верхних стропильных ног так же, как крепились нижние стропила. Весь крепеж выполняют на саморезах с применением стальных уголковых и пластинчатых элементов.
  4. Завершение каркаса – установка фронтонных стоек. Далее будет выполнена обшивка листовыми материалами, и утепление по типу основного кровельного пирога.

Двускатные мансарды намного проще монтировать по сравнению с ломаными. Каждый скат такой мансарды – плоскость, и стоек с прогонами для небольших двускатных мансард не требуется. Кроме общего упрощения конструкции и монтажа, принципиальных отличий от ломаной мансарды нет. поскольку в этом случае скаты ровные, то внутреннее пространство большого объема не получит. Немного увеличить этот объем можно за счет увеличения угла уклона скатов, но большой комнаты в мансарде сделать не удастся. Основное отличие стропильной системы двускатной кровли от ломаной состоит в том, что стропила здесь висячие. Монтаж будет выполняться с некоторыми отличиями:

  1. Коньковый брус монтируют или на фронтонных опорах, или на дополнительных – если фронтоны не предусмотрены. В последнем случае опорные стойки устанавливают по центрам стен;
  2. Далее монтируют систему стропил. Мауэрлат оснащают пазами, в верхних частях стропилин делают вырезы, чтобы площадь опирания коньковой балки на стропила была наибольшей. Соединяют стропильные ноги попарно прогонами. Несущие прогоны выполняют такую же задачу, что и балочные для конструкции ломаной крыши. От высотного положения прогонов зависит высота потолка мансардной комнаты;
  3. При оформлении фронтонов опорные стойки крепят на подстропильный брус (мауэрлат). Эти стойки станут несущим каркасом для фронтонных обшивок.

Для конструирования мансарды выбирают угол уклона ее скатов, и этот угол зависит от вида кровельного покрытия дома. все материалы для финишного слоя кровли рассчитаны на свой диапазон углов наклона, и данные технических характеристик обязательно учитываются при проектировании. Если пренебречь этим простым правилом, то проблема разгерметизации кровельного покрытия вполне возможна.

Еще одна стропильная система мансардной крыши – консольная – мало отличается от ломаной мансарды. Только одно отличие: краевые части имеют выступы за наружные несущие стены здания. Как следствие полезный объем мансардных помещений увеличен. Консольные стропильные системы имеют еще один несущий элемент – колонны. Таким образом, верхнее чердачное перекрытие дома расширяется, и колонные опоры служат для его усиления. Под выступом перекрытия получаются отличные террасы.

При постройке мансард нагрузка на несущие конструкции дома, начиная с фундамента, увеличивается. Это учитывают при проектировании нового дома и при модернизации крыши имеющегося строения.

Прочее: Мансардная крыша: конструкция крыши и ее стоимость


Содержание статьи:

Тот, кто строит дом, должен учитывать множество деталей при строительстве. Не маловажна, например, форма крыши, здесь у будущего домовладельца есть множество вариантов на выбор, каждый из которых имеет свои преимущества и недостатки. Одной из самых неизвестных кровельных конструкций является мансардная крыша.
Конструкция мансардной крыши
Мансардная крыша является одним из самых основных вариантов кровли с шатровой крышей и коленными стойками, двускатной крышей, каленой китовой крышей, односкатной, шатровой и односкатной крышами. Конечно, это не все конструкции крыши, которые возможны, архитектура уже выработала любую особую форму.
Мансардная крыша названа в честь одного из ее строителей, французского архитектора Мансарда. Он использовал необычный тогда дизайн с двойными скошенными поверхностями крыши, чтобы создать больше жилого пространства под крышей. Настоящим изобретателем, вероятно, является архитектор Лувра Пьер Леско. Говорят, что он воплотил эту идею, чтобы сэкономить место, за столетие до мансарды.
На самом деле здесь построены две крыши, над потолком верхнего этажа проходит первая часть крыши, имеющая очень крутой уклон крыши. Далее следует относительно плоская крыша. При переходе различных наклонов таким образом поверхность крыши ломается, что требует сложной конструкции стропил.
Преимущества и недостатки мансардной крыши

  • Преимущества мансардной крыши мы знаем от слова мансарда, поэтому и была названа дополнительная жилая площадь, создаваемая этой формой крыши.
  • Благодаря этой форме крыши
    Таким образом, создается дополнительная жилая площадь для одного или нескольких чердаков. В этом жилом помещении на переоборудованном чердаке скат крыши намного короче, поэтому пространство под страницами можно оптимально использовать в качестве площади пола, и предоставляется много места над головой.
  • Когда налог на имущество еще взимался с количества полных этажей, мансардная крыша также имела налоговые льготы. Была ли эта крыша на доме, один или несколько жилых этажей могли бы разместиться там без этих квартир
    Имели пологие потолки и были измерены для целей налогообложения. Ссылка на номер этажа также снова обсуждается для предстоящей реформы налога на недвижимость, но в настоящее время нельзя предполагать, что экономия на налогах не будет замечена и сорвана.
  • Но остается преимущество, заключающееся в том, что при такой форме крыши можно лучше использовать мансардные этажи. Это становится особенно важным, если план застройки позволяет построить меньше этажей, чем хотел бы клиент. В зависимости от формы и местных строительных норм мансардная крыша не полностью засчитывается в этажность.
  • Недостатком мансардной крыши является более сложная конструкция крыши, которая поэтому может быть более подвержена риску. Кроме того, мансардную крышу можно использовать лишь в ограниченных пределах для установок, предназначенных для улавливания солнечной энергии. Если установка мансардных окон желательна, вы получаете очень маленькую конструкцию крыши с мансардной крышей, что делает их проблематичными и трудоемкими в обслуживании.

Стоимость мансардной крыши
Конечно, базовая стоимость стропильной фермы варьируется в зависимости от типа дома и подрядной строительной компании. Однако, если вы решитесь на мансардную крышу, по отношению к простым формам крыши в любом случае возникнут дополнительные расходы, так как мансардные крыши конструктивно довольно дороги.
Действительно ли дорогая мансардная крыша и насколько она дорога, можно определить только при анализе общей стоимости, так как полученное жилье также имеет свою стоимость.
Редакторские советы

  1. Мансардные крыши используются там, где они выполняют свое первоначальное предназначение, т. е. обеспечивают разумное увеличение тесного жилого пространства. Только из соображений вкуса выбор этой конструкции крыши скорее не рекомендуется.
  2. Прежде чем решиться на мансардную крышу, обязательно следует проверить, можно ли достичь преследуемых вами целей за счет увеличения высоты колена обычной крыши. Обычно это дешевле.
  3. Попробуйте представить свой дом с мансардной крышей в его более позднем окружении, особенно в новых жилых районах, смещенной форме крыши в стиле барокко
    .

Видеокарта: Стоимость преобразования чердака мансардной крыши.

Поделись с друзьями!

Выращивание грибов-зонтиков в саду

Почему насекомые так важны

Рождественские тренды 2017: Вот как наше сообщество украшает фестиваль

Выращивание руколы — Как это делается

Сборка миниатюрной теплицы: 4 идеи для теплицы своими руками

© 2022 RU.Garden-Landscape. com. Все права защищены. при копировании материалов — обязательна обратная ссылка | Карта сайта

рисунков. Как рассчитать уклон крыши без ошибок

Дом с мансардой – это не просто дополнительная жилая площадь, но и презентабельный вид всего здания. Даже если помещение под крышей не отапливается и используется только летом, оно все равно имеет мощную «воздушную подушку», помогающую удерживать тепло внутри всего здания.

Самостоятельно сделать мансарду будет сложно, особенно если у вас нет соответствующего опыта, ведь это достаточно массивная и сложная конструкция.

Мансардное помещение может быть установлено под различными типами крыш, но наиболее популярна ломаная или двускатная конструкция. По схеме строения они немного отличаются друг от друга.

Для того, чтобы решить, какая из конструкций больше подойдет для вашего дома и будет проще в установке, необходимо более подробно рассмотреть оба варианта. Кроме того, мастер, который будет заниматься возведением мансардной крыши, должен понимать, какой из двух видов конструкций стропильной системы выбрать.

Любая крыша относится к одному из двух существующих типов стропильных систем, представляет собой наслонную и висячую конструкцию. Каждый из них имеет особенность, и какой из них выбрать, зависит от того, как расположены несущие стены строения.

Подвесная конструкция

Висячая конструкция – это стропильная система, опирающаяся только на крайние капитальные стены. Так бывает, когда в самом доме, кроме наружных стен, нет капитальных перегородок.

Данную конструкцию можно использовать только при расстоянии между двумя капитальными стенами не более 8 м, так как данная система дает высокую нагрузку на фундамент. Для его уменьшения в подвесной системе используются различные элементы, такие как затяжки и бабки, распорки и перекладины. Например, бабка подвешивает затяжку к коньковому соединению, а подкосы подтягивают брусья к стропильным ногам.

Для балок перекрытий в висячей системе используются тесаные бревна или достаточно толстые брусья, которые крепятся на ребро. Их сечение должно быть не менее 100х200 мм. Пол в мансардном помещении должен быть максимально надежным, а чтобы не ошибиться в параметрах, расчеты лучше доверить специалисту.

Многоуровневая система

Наслонная система, в отличие от висячей, опирается не только на две наружные несущие стены, но и на основные перегородки, установленные на фундаменте. Поэтому при планировании строительства мансарды необходимо заранее продумать, какой будет конструкция ленточного фундамента, на какие капитальные перегородки будут установлены. Многослойная система отлично подойдет для устройства мансарды, так как выдерживает большие нагрузки, по сравнению с висячим вариантом. Он дает хорошую основу для балок перекрытия и, соответственно, для мансардного этажа.

Если делать ломаный вариант мансардной крыши, то имеет смысл использовать комбинированную кровельную систему, то есть боковые стропила устанавливаются по наслонному типу, а коньковые устанавливаются в виде висячей системы .

Мансардная крыша своими руками: видео, фото

При строительстве дома из блоков или кирпича с мансардой его лицевую сторону часто строят из того же материала. Это удобно, так как вам не придется рассчитывать параметры этих элементов крыши и собирать их из брусков, поле которых должно быть поднято к стене. Но важно понимать, что стены здания обязательно должны стоять на прочном основании и иметь хорошую толщину, так как такой фронтон дает существенную нагрузку на основное здание.

Если мансарда круглый год играет роль еще одного этажа, то фронтонная стена из пеноблоков или кирпича – отличный вариант для создания жилого пространства под крышей.

Чтобы мансардные помещения с двускатной крышей были просторными и имели нормальную высоту, угол скатов кровли должен быть примерно 45-50° в зависимости от ширины торцевой части конструкции. Если взять меньший угол, то объем комнаты значительно уменьшится. Увеличение крутизны скатов сделает крышу неоправданно высокой, она утяжелится, будет иметь большую парусность при ветровой нагрузке, а стоимость материалов будет нецелесообразной.

Безусловно, монтаж двускатной крыши проще по сравнению с ломаной конструкцией, так как используются ровные стропила без дополнительных соединений и каких-либо изломов. Но ломаная конструкция позволяет сделать помещение в этой части просторнее, а потолки соответственно выше.

Ломаная система в исполнении, расчетах и ​​кровле намного сложнее, но она не только создает более просторное пространство под крышей, но и придает всей конструкции монолитность. Основная его сложность заключается в большом количестве сложных соединительных элементов. Все связки должны быть выполнены в соответствии с технологией, иначе крыша получится неустойчивой.

Если стены построены из кирпича или камня, то фасадные части лучше выложить заранее во время общей кладки. В этом случае для создания уникальной стропильной системы, выравнивая по готовым фронтонам, можно установить промежуточные стропила и специальные подпорные крепления для них.

Перед тем, как купить и подготовить материал для той или иной системы, необходимо составить дизайн-проект с соответствующими размерами – он станет основным руководством по подготовке и сборке элементов при монтаже.

Видео: сломанная стропильная система мансардной крыши

Мансардный проект

При разработке схемы постройки мансарды лучше делать это в различных проекциях, чтобы четко понимать, как будут размещаться элементы стропильной системы. Важно правильно рассчитать, какой должна быть высота конька крыши, так как от этого зависит размер площади.

При подготовке схемы-проекта устройства крыши мансарды необходимо рассчитать высоту потолка, конька и общую площадь помещения.

Минимальная высота от пола до конька 2,5-2,7 м, но если это расстояние меньше, то помещение нельзя назвать мансардой, для него больше подходит название мансарда. Этот показатель установлен нормами СНиП.

Чтобы все элементы были точно прочерчены и имели правильное расположение в общей системе, необходимо отталкиваться от фигуры с прямыми углами, а именно от квадрата или прямоугольника – сечения создаваемого чердачного помещения. Исходя из ширины и высоты будущего помещения, вы никогда не ошибетесь с углами, под которыми расположены скаты крыши, с расположением стропил, конька и других подпорных элементов. Выяснив эти параметры, их нужно сразу внести в чертеж.

В первую очередь необходимо рассчитать середину ширины передней стенки. Далее от этой точки определяют высоту конька, перекрытия мансарды, расположение стен (столбов) и размер карнизного свеса.

В связи с тем, что каждая из этих конструкций имеет определенное количество соединительных узлов с разной конфигурацией, было бы неплохо нарисовать каждое из этих соединений отдельно, чтобы детально разобраться в особенностях сопряжения всех элементов, которые соединяются в эта точка.

Все стропильные системы включают основные и дополнительные элементы, которые можно найти не в каждой конструкции. К основным компонентам мансардной крыши относятся:

  • балки перекрытий (основа для остальных элементов системы). Их укладывают на капитальные стены.
  • Стропильная нога, состоящая из двух секций (в случае ломаной схемы) или прямая в двускатной системе. Верхнее стропило в этом случае называется коньковым, так как оно образует самую высокую точку крыши — конек, а стропила, образующие стены чердака, называются боковыми стропилами.
  • Мауэрлат представляет собой мощный брус, который крепится к основным боковым стенам. На этот элемент необходимо установить стропильные ноги.
  • Коньковая доска или брус является неотъемлемым элементом двускатной крыши, но далеко не всегда используется при устройстве ломаной крыши.
  • Здания — это опорные элементы, которые необходимы для усиления ломаной и двускатной конструкции. В первом случае к нему крепится боковое и коньковое стропило, а во втором случае стойка выступает хорошей опорой для длинного стропила. Более того, стойки являются каркасом для обшивки и утепления стен мансарды.
  • Элементы диагональной обвязки дополнительно скрепляют продольные балки или стойки и стропила, тем самым делая конструкцию еще более прочной.
  • Межстропильные прогоны устанавливаются в случае ломаной кровли для жесткости конструкции.
  • Балки мансардного перекрытия используются в обоих вариантах системы – они соединяют стойки, и они же выполняют роль каркаса для потолочного устройства.

Для того, чтобы быть уверенным, что проект разработан без ошибок, неплохо было бы показать его специалисту. Он определит, насколько правильно вы подобрали параметры мансарды к длине и ширине стен здания.

Видео: расчет мансардной крыши с помощью программы

Параметры материалов для возведения мансардной крыши

Когда графический элемент будет готов, то, исходя из заданных на нем размеров, вы сможете рассчитать количество материалов, которые потребуются для возведения мансардной крыши. Выбирать материалы необходимо по своим характеристикам, которые должны соответствовать требованиям экологической и пожарной безопасности.

Для дерева необходимо предусмотреть обработку антисептиком, что значительно снизит горючесть материалов. Для строительства вам понадобится:

  • доски для стропильных ног, сечение которых выбирается по результатам расчетов, о которых вы узнаете чуть ниже.
  • Брус 150х200 или 100х150 мм — для балок перекрытий в зависимости от ширины между несущими стенами, стропильной системой, а также для прогонов, ендов или диагональных ног — если, конечно, они предусмотрены дизайн.
  • Брус из 100х150 или 150х150 мм, предназначенный для укладки мауэрлата.
  • Обычно для стоек используют брус 150х150 или 100х100 мм.
  • Доска необрезная для чернового пола, а также некоторые крепления.
  • Проволока стальная отожженная диаметром 3-4 мм — для крепления некоторых деталей.
  • Болты, гвозди, скобы различных размеров, уголки различной конфигурации и прочий крепеж.
  • Пиломатериалы для контробрешетки и обрешетки под рубероид — в зависимости от того, какой будет вид кровли.
  • Пароизоляционные и гидроизоляционные мембраны.
  • Материалы теплоизоляционные, предназначенные для теплоизоляции кровли.
  • Кровельный материал и специальные крепления.

Стропильная секция

Стропила

представляют собой кровельный элемент, принимающий на себя основные внешние нагрузки, а значит, к их сечению предъявляются особые требования.

Размер необходимого пиломатериала зависит от многих параметров — начиная от шага между стропильными ногами, длины этих ног между точками опоры и заканчивая ветровой и снеговой нагрузкой, которая на них падает.

Геометрические параметры стропильной системы легко определяются по чертежу. Но чтобы разобраться с другими параметрами, придется обратиться к справочным материалам и произвести некоторые расчеты.

Не секрет, что снеговая нагрузка в разных регионах нашей страны разная. Ниже на рисунке вы увидите карту, на которой вся Россия разделена на зоны, демонстрирующие снеговую нагрузку.

Всего выделяют 8 зон (последняя относится к крайним и не может рассматриваться для возведения мансардной крыши).

Sg — показатель в таблице (внимательно изучите карту и приложенную к ней таблицу).

мк — поправочный коэффициент, который зависит от крутизны ската крыши.

Например, если угол наклона кровли менее 25°, то — μ=1,0; если от 25 до 60°, то μ=0,7; если более 60°, то снег не будет задерживаться на кровле, и снеговая нагрузка не учитывается.

Если мансардная крыша представляет собой ломаную конструкцию, то для различных ее участков нагрузка может иметь разные значения.

Угол наклона кровли можно определить простым соотношением высоты и основания треугольника (обычно половина ширины пролета) или транспортиром по чертежу.

Этот показатель также во многом зависит от региона, где построено строение, от высоты его крыши и от особенностей окружающей среды.

И снова для расчета вам потребуется определить исходные данные по карте и прилагаемой к ней таблице.

Расчет для этой задачи будет производиться по следующей формуле:

Wp = Вт × k × c

Вт — значение в таблице в зависимости от конкретного региона.

к — коэффициент, учитывающий расположение и высоту здания (см. таблицу).

Следующие зоны обозначены в таблице буквами:

  • А — открытые местности, лесостепи, степи, тундры, пустыни, лесотундры, побережья морей, водохранилищ и крупных озер.
  • Б — городская местность, местность с частыми препятствиями на пути ветра, искусственная или рельефная, высотой не менее 10 м, лесистая местность.
  • Б — плотная городская застройка, высота зданий от 25 м.

от — коэффициент, зависящий от преобладающего направления ветра (розы ветров региона), а также от угла наклона кровли.

С таким коэффициентом дело обстоит гораздо сложнее, так как ветер может оказывать на крыши двоякое воздействие. Так, он оказывает опрокидывающее, прямое воздействие на скаты крыши. Однако при малых углах особое значение имеет аэродинамическое воздействие ветра — он поднимает плоскость склона за счет возникающих подъемных сил.

Как вы уже заметили, на схемах, которые прилагаются к таблицам, отмечены участки кровли, подвергающиеся максимальным ветровым нагрузкам, а также соответствующие коэффициенты, используемые для расчета.

Следует отметить, что при углах скатов до 30° (в районе коньковых стропил) коэффициенты указывают как отрицательные (направленные вверх), так и со знаком плюс. Они несколько гасят ветровую нагрузку, и для уменьшения действия подъемных сил необходимо тщательно фиксировать кровельный материал и стропильную систему на этом участке, используя дополнительные связи (например, стальную отожженную проволоку).

Как только будут рассчитаны снеговые и ветровые нагрузки, их можно суммировать и с учетом конструктивных особенностей системы определить сечение досок для стропил.

Обратите внимание, что эти данные относятся к наиболее часто используемым хвойным материалам (ель, сосна, лиственница или кедр). В таблице вы можете увидеть максимальную длину стропил между опорами, сечение доски в зависимости от шага между стропилами и марки материала.

Значение общей нагрузки указывается в килопаскалях (кПа). Нетрудно будет провести это значение в обычных килограммах на м 2 . 1 кПа ≈ 100 кг/м².

Что касается значения размеров доски в ее поперечном сечении, то оно округляется до стандартных размеров пиломатериалов.

Какие инструменты понадобятся для обустройства мансардной крыши своими руками?

Конечно, при работе не обойтись без набора инструментов, в список которых входит:

  • отвертка, электродрель;
  • строительный уровень, рулетка, отвес и угольник;
  • долото, топор, молоток, долото;
  • электролобзик, циркулярная пила, ножовка;
  • столярный нож.

Если работа ведется в среде грамотных наставников, шаг за шагом и аккуратно, а инструмент качественный, то процесс значительно ускорится.

Мансардная крыша своими руками: основные этапы + видео

Важно строго соблюдать последовательность работ, ведь только так конструкция получится прочной и надежной.

  1. Крепление мауэрлата.

Монтаж любой стропильной системы следует начинать с закрепления мощной опорной балки – мауэрлата в конце боковых стен зданий. На него удобно устанавливать стропильные ноги. Изготовлен из высококачественного бруса 100х150 мм. Мауэрлат укладывается на гидроизоляцию рубероида, укладываемого по верхнему торцу стены (независимо от материала).

Благодаря мауэрлату нагрузка равномерно распределяется по стенам и передается на фундамент. Крепится к стене с помощью металлических шпилек, предварительно заделанных в коронку или бетонный пояс, проходящий по верхнему краю стены здания, или с помощью анкерных болтов 12 мм. Они должны углубляться в стену не менее чем на 150-170 мм. В том случае, если мауэрлат устанавливается на деревянную стену, то брусья крепятся к нему при помощи деревянных дюбелей.
  1. Монтаж стропильной системы.

Монтаж стропильной конструкции начинается с установки балок перекрытия, которые можно монтировать поверх мауэрлата (если вы планируете выносить балки за пределы помещения, увеличивая его площадь). В этой конструкции стропильные ноги крепятся непосредственно к балкам перекрытия.

В противном случае их можно укладывать на гидроизолированные стены и закреплять скобами или уголками к внутреннему краю мауэрлата. Этот вариант используется, если стропильные ноги нужно закрепить непосредственно к мауэрлату.

Стойки должны находиться на одинаковом расстоянии от середины балки перекрытия. В дальнейшем они будут определять расположение стен комнаты, а именно ее ширину.

Брусья для стоек должны иметь сечение, соответствующее размерам балок перекрытия. Стойки крепятся к балкам деревянными накладками и специальными уголками. Но для начала их набивают гвоздями, после чего выравнивают с помощью отвеса и строительного уровня, и только потом основательно закрепляют с расчетом на предстоящие нагрузки.

Как только установлена ​​первая пара стоек, сверху их крепят бруском (затяжка). Он, в свою очередь, соединяется при помощи металлических уголков со стойками.

Когда затяжка будет закреплена, получится П-образная конструкция. По бокам на него устанавливаются наслонные стропила, которые вторым концом укладываются на мауэрлат или крепятся к балке перекрытия.

На установленных опорах для бруса или в стропиле вырезается паз (специальная выемка). С его использованием стропила устанавливаются на мауэрлатную балку и крепятся металлическими скобами.

Для обеспечения жесткости конструкции можно установить подкосы от основания стойки до середины бокового стропила. Если этого недостаточно, и вам не жалко материала, то неплохо было бы усилить общую конструкцию стяжками и дополнительными стойками.

Затем вычисляется середина на затяжке. В этом месте будет крепиться брус, поддерживающий коньковое соединение верхней висячей подсистемы стропил.

Следующий этап – установка коньковых стропил. Крепиться они могут различными соединениями – это могут быть мощные болты с металлическими шайбами ​​или пластинами или металлическая накладка.

После их установки к середине затяжки и коньку крепится передняя бабка.

По окончании работ на одной части стропильной конструкции необходимо сделать остальные по такому же принципу. Расстояние между соседними стропилами в такой системе должно быть не более 900-950 мм, но оптимальным вариантом будет интервал в 600 мм, что придаст конструкции необходимую устойчивость и жесткость и будет удобно для утепления стандартным минеральным шерстяные коврики. Но это значительно усложняет конструкцию и удорожает материалы.

Сначала устанавливаются боковые части собранной системы, после чего промежуточные. Между собой они соединены прогонами, которые устанавливаются между верхними концами стоек и работают как распорки. Итак, получается жесткая конструкция стропил мансарды, где уже будет готовый каркас для отделки стен.

Гидроизоляция мансардной крыши

Как только вы построили стропильную систему, вы можете приступить к ее отделке утеплением и другими сопутствующими материалами.

Стоит отметить, что первым покрытием поверх стропил должна быть гидроизоляционная и ветрозащитная пленка. Его крепят к стропилам степлером и скобами, начиная от карниза. Полотна укладываются внахлест (200 мм), а затем стыки проклеиваются водонепроницаемой лентой.

Поверх гидроизоляции набивается контррешетка, которая лучше зафиксирует пленку на поверхности и создаст вентиляционный зазор между кровельным и ветрозащитным материалом. Обычно контробрешетку делают из досок толщиной 50-70 мм и шириной 100-150 мм.

Перпендикулярно к нему крепится обрешетка, на которую укладывается кровельный материал. Что касается шага между планками, то его рассчитывают в зависимости от размера и вида листового кровельного материала с учетом необходимого для него нахлеста.

Если используется мягкая кровля, то листы фанеры обычно крепятся к контробрешетке.

Как монтируется кровля?

Рубероид крепится на подготовленную фанеру или обрешетку. Обычно его монтаж начинают с карниза крыши и затем поочередно с одного из краев – в зависимости от типа крыши. Сами кровельные листы укладываются внахлест. Если для покрытия используется металлочерепица или металлопрофиль, то этот материал крепится при помощи специальных саморезов с эластичными прокладками. Обычно застежки подбираются по цвету к материалу.

Наиболее сложным этапом покрытия ломаной крыши является переход от наслонных боковых стропил к коньковым. Некоторые сложности могут возникнуть и при наличии на крыше уступов для обустройства кровли над окнами или балконами.

При этом, если труба дымохода выходит на крышу, для нее необходим отдельный проем в слое утеплителя и стропильной системе, а на крыше – устройство вокруг надежной гидроизоляции. Стоит отметить, что возведение любой крыши, в том числе и такой сложной, как мансарда, очень ответственное и опасное, поэтому требует повышенных мер безопасности. Если вы не имеете опыта в таких строительных процессах, то лучше доверить их выполнение специалистам или пригласить опытного мастера, под контролем которого выполнять все действия, внимательно и аккуратно.

Оборудование мансардного помещения значительно увеличивает жилую площадь дома. Даже неотапливаемое помещение послужит дополнительной теплоизоляцией дома.

Мансардная крыша выполнена в виде ломаной двускатной конструкции, но есть и множество других вариантов:

  • классическая двускатная крыша отличается простотой расчетов, работа по возведению стропил также посильна начинающему мастеру, ее недостаток – низкий потолок;
  • навес – простой тип крыши, обеспечивающий одну полноценную стену на чердаке;
  • тентовые, имеющие четыре ската одинакового размера;
  • Мультищипцы
  • — привлекательный и сбалансированный, но сложный дизайн.

Двухскатная ломаная мансардная крыша дома позволяет получить достаточную высоту потолков в помещении и расширить комфортную площадь. Для его возведения необходим хорошо разработанный проект. Создать его самостоятельно – задача не из легких; можно заказать в строительной компании или воспользоваться специальной компьютерной программой. Расчетная схема позволит рассчитать необходимое количество материала для стропил, утеплителя, гидроизоляции, кровли. Угол наклона скатов крыши рассчитывается с учетом рекомендаций производителя кровельных материалов, кроме того, учитываются климатические условия – снеговая и ветровая нагрузка.

Особенности двускатной ломаной крыши

Нижняя часть стропильной системы устанавливается под углом 60°, ее опорные стойки становятся каркасом внутренних стен помещения. Угол в вершине стропил не превышает 45°, что позволяет уменьшить количество используемого материала, но не в ущерб качеству покрытия. Дополнительную жесткость каркасу помещения придают подкосы, которые крепятся к балке перекрытия и нижней части стропил.

Этапы строительства

  1. По периметру здания уложена опорная балка — мауэрлат. Он крепится к несущим стенам и передает нагрузку со стропил на основание здания. Мауэрлат крепится к кирпичным или блочным стенам закладными анкерами или шпильками. Отметить места для сверления отверстий для крепления можно рулеткой или приложив к стене брус и придавливая его до появления вмятин. Под брус необходимо уложить рубероид для гидроизоляции. Мауэрлат надевается на анкеры и закрепляется гайками.
  2. Балки перекрытий – прочный хвойный брус. Они укладываются на мауэрлат и выходят за периметр стен на 0,5 метра для увеличения площади чердака. Другой способ – крепление в специальные карманы, оставленные в кладке. Торцы таких брусков необходимо покрыть мастикой и рубероидом для защиты от влаги. Балки крепятся саморезами и уголками. Крайние бруски укладываются по уровню, для правильной установки остальных натягивается шнур. Оптимальный шаг балок 0,6 м, он позволяет укладывать утеплитель без подрезки. Все балки выравниваются по высоте, если уровень недостаточен, укладываются доски, если балка выступает, ее обрезают.
  3. Вертикальные стойки крепятся к крайним несущим балкам. Их высота и место установки определяются по чертежу. После выставления вертикально с помощью уровня и отвеса стойки временно закрепляют укосинами из доски. После закрепления крайних стоек между ними натягивается шнур, по которому устанавливаются остальные бруски. Каждую стойку кладут на балку и временно закрепляют, получаются два параллельных ряда.
  4. Стойки скреплены прогонами — досками, этот элемент необходим для придания жесткости конструкции. Поверх прогона ставится перекладина, которая соединяет стойки на противоположных сторонах. Пуфик крепится к стойкам металлическими уголками. Комплекс этих элементов ограничивает чердачное помещение. Чтобы конструкция была прочнее, впоследствии устанавливаются распорки.
  5. Перед установкой нижних стропил изготавливается шаблон для облегчения работы. Чтобы каждый раз не проверять, как правильно отпилить верхнюю часть стропил, берут доску и, приложив ее к прогону, обрезают под нужным углом. Это будет шаблон. В нижней части стропил вырезается паз, который крепится к мауэрлату. Если нижние стропила опираются на наращенный брус, их подрезают по месту и крепят уголками, саморезами и гвоздями.
  6. Прежде чем строить верхние стропила, нужно отметить центр крыши. Для удобства к мауэрлату и торцевой затяжке можно прибить доску, она будет служить ориентиром для выравнивания стропил. Для возможности подрезки верхних стропил по земле изготавливается шаблон. Для этого возьмите доску и приложите ее к прогону и отпилите под углом. Все стропила изготавливаются по шаблону, при правильной установке стоек все они имеют одинаковый размер. Верхняя часть висячих стропил скрепляется металлическими пластинами или обрезками досок. Места стыковки с прогонами скрепляются уголками. Первыми устанавливаются крайние стропильные ноги, затем остальные. Висячие стойки из бруса размером 25×150 мм соединяют места крепления стропил между собой и затягивают.
  7. Нижние стропила требуют усиления подкосами, для этого используют доску, прикрученную к стропилам и опорному брусу. После установки всех стоек временные опоры убираются. Собрав всю стропильную конструкцию, зашивают фронтоны.

Пароизоляционная мембрана крепится к стропильной конструкции с помощью степлера. Расстилать полотна начинают от карниза, необходимо укладывать их с нахлестом 15 см и фиксировать скотчем. Сверху укладывается утеплитель, материал укладывается плотно, не допускаются зазоры. Для фиксации утеплителя набивается обрешетка. Делается из досок, ширина которых от 10 до 15 см, а толщина 5 см. Эта часть работы заканчивается внутренней отделкой помещения.

Снаружи к стропилам крепится гидроизоляция, защищающая кровлю от попадания воды. Материал фиксируется обрешеткой, на которую будет крепиться кровельное покрытие. Шаг между планками зависит от типа материала. Мягкая кровля нуждается в сплошной обрешетке, поэтому вся площадь мансардной крыши зашивается листами фанеры, которые обеспечивают ровное и прочное основание.

При обшивке фронтонов оставить место для окон, если они предусмотрены проектом.

Работа по самостоятельному возведению кровли сложный и кропотливый процесс. Использование опыта мастеров, которые делятся секретами строительства в предоставленном видео, поможет вам разобраться в последовательности и нюансах монтажа кровли.

Видео

В этом видео показано, как сделать мансардную крышу дома:

Фото

О расширении полезной площади дома мечтает каждый. Но не всегда площадь дома позволяет обустроить, например, пристройку. Одним из лучших решений в этом случае является строительство мансардной крыши – дополнительный метраж с минимальными вложениями.

Такая крыша строится довольно легко и быстро. А заручившись помощью нескольких друзей, можно сэкономить на рабочей силе.

Чтобы построить мансардную крышу самостоятельно, вам необходимо по максимуму вооружиться знаниями в этой области. Подробнее об устройстве мансардной крыши читайте . Итак, мансардных крыш бывает:

− в 1 уровне – в здании есть выносные пульты, большая площадь и вертикальные окна. Мансарда с одноуровневой крышей выходит за уровень одной из сторон дома;

— в 2-х уровнях — проект со смешанным типом крепления. Этот вид кровли – самый сложный на всех этапах строительства, проектируется вместе с домом;
− фронтон – надстройки для мансарды в один уровень, просты в установке. Главный недостаток – небольшая площадь и низкие потолки;

— двухскатные ломаные линии — здания с 4 скатными плоскостями под разными углами. Несколько сложнее предыдущей версии, но среди достоинств — полноценный салон.

Различные проекты мансардных крыш практически не отличаются от стандартных скатных крыш и включают в себя следующие элементы:

  • кровля — внешний вид и защита от осадков;
  • обрешетка — основа для кровельных и теплоизоляционных материалов;
  • конек — венец стропильной конструкции;
  • стропила — наклонные ребра жесткости всей конструкции;
  • мауэрлат — опорные балки для установки стропильной системы;
  • диагональные фаски — соединения продольных балок и вертикальных стоек;
  • внутренние балки — опоры конькового прогона и/или стропил для устойчивости конструкции;
  • Утеплитель
  • — конструкция из слоев паро-, гидро-, тепло- и звукоизоляции.

Мансардная крыша в частном доме — фото в процессе строительства

Чтобы построить, например, шиферную крышу такого типа, вам понадобится:

  • древесина — бруски (15, 12, 10), необрезные доски, доски 40-50мм на 150мм;
  • гвозди
  • — 80 и шифер;
  • проволока
  • — отожженная (3-4мм) и на растяжки;
  • шифер
  • ;
  • изоляция
  • ;
  • гидробарьер.

Инструменты для строительства мансардной крыши, скорее всего, даже не придется покупать:

  • рулетка;
  • топор;
  • молоток
  • ;
  • строительный степлер
  • ;
  • отвес;
  • ножовка
  • .

Скат крыши обеспечивает осадки, но занимает высоту помещения. То есть чем меньше угол наклона, тем больше получится площадь самой комнаты. Частично полезная площадь чердака также уменьшается за счет утепления кровли. Прочтите, какие существуют и как их правильно складывать.

Технология строительства мансардной крыши

Технология возведения мансардной крыши имеет некоторые тонкости:

− толщина стропил должна быть более 250 мм. Это необходимо для комфортной укладки теплоизоляционного слоя в 20 см. Стропила могут быть изготовлены из клееного бруса;

– для теплоизоляции лучше использовать пенополистирол или стекло – они сохраняют свои свойства даже при повышении влажности;

— между теплоизоляционным слоем и кровлей необходимо по всем правилам установить вентиляцию — с вытяжными зонтами и воздуховодами, чтобы воздух свободно циркулировал под поверхностью здания;

Чтобы крыша получилась качественной и надежной, она должна иметь отличную вентиляцию, теплоизоляцию, качественную стропильную конструкцию из обработанной древесины.

– внутренняя сторона теплоизоляции нуждается в пароизоляционном слое по всей поверхности;

– под крышу с внешней стороны стропил выкладывается слой гидро-, при необходимости, звукоизоляции;

— древесина для всей конструкции должна быть обработана специальными средствами от микроорганизмов и огня, согласно требованиям СНиП;


— если мансардная крыша устанавливается в ветреных районах, стоит уменьшить угол ее наклона;

— если дом находится в тихом, безветренном месте, нужно увеличить угол наклона;

— такие крыши покрываются керамической черепицей или шифером. Металл из-за его низких теплоизоляционных свойств использовать не рекомендуется;

— для теплоизоляции необходимо использовать негорючие материалы;

— мансардная крыша предусматривает наличие лестницы.

Внешняя лестница не займет площадь дома, а попасть на чердак можно будет только с улицы. Внутренний — гораздо удобнее, но занимает место в доме. Для решения этой проблемы можно установить потолочную лестницу на шарнирное соединение или винтовую конструкцию. А как по ГОСТу подобрать на второй этаж, читайте в нашей инструкции.

Поэтапное строительство мансардной крыши

Перед постройкой крыши необходимо:

  • Провести обследование здания для определения максимальной нагрузки на стены и фундамент.
  • Разработать проект мансарды.
  • Получить разрешения:
  1. от городских властей на строительство и реконструкцию;
  2. экспертное заключение о доме;
  3. разрешение от всех владельцев.

Стропила ломаной мансардной крыши — схема

После проектирования крыши и подготовительного процесса можно приступать к строительству:

  1. Укладываем и крепим мауэрлат по периметру дома — брус 100 на 100.
  2. Установка рамы. Опоры стропильной конструкции будут служить стойками каркаса. Для ее устройства берется брус с сечением, аналогичным сечению продольных балок. Вертикальные стойки размещают по краям здания и крепят к продольным балкам с помощью уголков и саморезов. Делаем перемычку сверху каждой стойки.
  3. Монтируем остальные арки. Между двумя арками, образовавшимися на предыдущем этапе монтажа, натягиваем шнур строго горизонтально. Остальные арки устанавливаются с ориентиром для шнура и шагом для стропил. Соединяем арки штампованными уголками или гвоздевыми пластинами в качестве перемычек.
  4. Переходим к стропилам. Срезаем их верхние концы под определенным углом. На основаниях брусков вырезаем пазы для крепления на мауэрлат. Стропила крепятся к базовой конструкции. Затем по шаблону вырезаем верхние стропила и также устанавливаем их на свои места. Также ознакомьтесь с более подробной информацией о чердаке.
  5. Обрешетку монтируем досками или листами фанеры.
  6. Укладываем слой паро- и теплоизоляции. Слои устанавливаются с внутренней стороны стропил. Набиваем обрешетку поверх утеплителя.
  7. С внешней стороны стропил монтируем слой гидроизоляции.
  8. Последним этапом будет монтаж кровли из выбранного материала. Кровельный слой монтируется поверх гидроизоляции.
  9. Не забудьте про вентиляционные окна, а также оконные проемы. Конечно, окно можно установить только во фронтоне, но два окна вряд ли обеспечат достаточное освещение.

Сколько будет стоить построить мансардную крышу

Рассмотрим цены на материалы для мансардной крыши, учитывая, что строительство будет производиться самостоятельно.

Цена утеплителя (минеральная вата) зависит от плотности за кубометр и основания:

  • на стеклотекстолите — 1400-2500 руб. за кубический метр;
  • на базальтовом волокне — 1100-2000 руб. за кубический метр;
  • на джутовое волокно — 10-16 руб. за погонный метр.

Кровельные материалы по цене не сильно отличаются:

  • черепица — около 340 руб. за квадрат;
  • Металлочерепица
  • – около 250 руб. за кв.

Расчеты конечной стоимости здания производятся исходя из площади мансардной крыши.

Видео

О строительстве мансардной крыши своими руками на видео. О самой технологии понятно и несколько полезных советов.

Мансардная крыша – идеальное решение для расширения площади дома. При поддержке нескольких человек и вооружившись знаниями по строительству здания, можно быстро построить функциональную и надежную мансардную крышу на долгие годы эксплуатации.

Мансарда Удобнее всего обустроить комнату в загородном доме или загородном доме на приусадебном участке под крышей с двумя скатами.

несложная ферменную конструкцию можно сделать самостоятельно, без подъемных механизмов и сложных инструментов.

Пространство под традиционной для деревянных и кирпичных домов двускатной кровлей чаще всего используется как холодный чердак.

Однако при невысокой стоимости и удачном утеплении кровли мансарду можно превратить в уютную комнату, спальню, детскую и даже гостиную. От выбора типа помещения под крышей будет зависеть

В небольших загородных домах сооружение двускатной крыши с мансардой решает проблему нехватки жилых помещений.

Особенности двускатной крыши с мансардой

Для определения конструкции двускатной крыши необходимо учитывать :

  • планировку дома;
  • Размеры;
  • толщина стенки;
  • Наличие несущей продольной стены.

Помимо строительных факторов, на выбор конфигурации крыши влияют климатические особенности расположения здания.

Для дома шириной до 6 м , расположенного в умеренном климатическом поясе, выбирать двускатную крышу с висячей стропильной конструкцией и углом ската не менее 400 градусов .

Меньший угол наклона не позволит устроить мансардное помещение с достаточной высотой потолков. Кроме того, чем круче крыша, тем меньше на ней снега и воды. задержаться . С крыши, установленной под углом 450 градусов , снежинки соскальзывают под собственным весом.

Принцип работы стропильной системы

несущей конструкции крыши с висячими стропилами не требует сложных расчетов и проектных решений. На схеме видно, что стропила двускатной крыши с мансардой устанавливаются в виде треугольных арок по всей длине дома с шагом, который зависит от веса кровельного материала с обшивкой и теплоизоляционными материалами. Фронтальные поверхности являются продолжением стен дома и выполнены из того же материала.

Важно! Для мансардного помещения при строительстве фронтонов предусматриваются оконные проемы.

Принцип висячих стропил основан на распорной системе . Стропильные ноги опираются в верхней точке друг на друга и стягиваются ригелем, который фиксируется на высоте чердачного перекрытия. Затяжка выполняется для уравновешивания распорной нагрузки, действующей на стены дома. Внизу стропила жестко крепятся к мауэрлату – деревянному основанию стропильной конструкции крыши.

Мауэрлат у по периметру дома , по верхним фундаментам стен. Выполнить такой фундамент сплошной кладкой из бруса 100 на 150 мм или 150 на 150 мм для гидроизоляции.

Если длины бруса недостаточно для укладки одним ребром вдоль всей стены, его соединяют из двух частей по центру забора, вбивая крепеж под углом в 450 градусов . Мауэрлат крепится к основанию стены ближе к ее внутреннему краю анкерными болтами и шпильками.

Вертикальные опоры крепятся к мауэрлату металлическими уголками для установки стропильных ног , на которых сделаны прорези для лучшего упора на мауэрлатную балку.

Определение размеров конструкции

Длину стропил можно определить без расчетов. Для этого:

  • По центру передняя стенка вертикально установлена ​​ временная опора с привязанным шпагатом по предназначению;
  • Ножка-шпилька доведена до угла дома, таким образом определяя размер ската крыши. Прибавьте к этому значению 60 см на карнизный свес и получите размер стропильной балки .

Расчетные размеры висячей стропильной конструкции двухскатной крыши для дома шириной 6 м указаны на чертеже .

Определяем количество стропильных арок . Для этого:

Монтаж стропильной конструкции

После определения количества расходных материалов приступаем к монтажу стропильной системы двускатной мансардной крыши. Его можно сделать своими руками :

  • Треугольная ферма собирается из двух брусков и затяжки. Если уклон крыши 450 градусов , то в верхней точке брусья упираются друг в друга под углом 900 . Верхнее соединение фиксируется металлической пластиной. Затяжка крепится саморезами на высоте предполагаемого чердачного потолка;
  • Совет! Для повышения надежности конструкции ригель-затяжку устанавливают с обеих сторон фермы. Крепление производится болтами.

  • Стропильная конструкция поднять на монтажную высоту и прикрепить к временной опоре на передней стене. Стропильные ноги упираются в мауэрлат , местами запиленный и прикрученный к заранее установленным опорам. Под стропилами вложить деревянных уголка;
  • отвес чек вертикальная установка фермы;
  • Аналогично установить стропильный свод на противоположной передней стене;
  • Между вершинами крайних арок натяните шпагат или прибейте прогон для установки промежуточных ферм. Для лучшей фиксации вертикального положения арок стропила временно скрепляют между собой досками;
  • Установка конька и приступаем к обрешетке стропильной конструкции.

Важно! После монтажа кровельной конструкции необходимо снять с крыши воздуховоды и дымоходы.

Кровельный настил и гидроизоляция

Для усиления стропильной конструкции и создания основания под кровельный материал на стропила устанавливается обрешетка .

Для ступенчатой ​​обрешетки под, профнастил, шифер или металлочерепицу применяют хвойную доску. Можно использовать 40×50 , 50×50 , 50×60 мм но он утяжелит конструкцию крыши.

Теперь рассмотрим виды гидроизоляции для двускатной крыши. Для двускатной крыши в качестве гидробарьера подойдет:

  • Битумный рулонный материал — традиционная, недорогая, но недолговечная кровельная гидроизоляция;
  • Пленка армированная — полиэтилен, армированный синтетической нитью, создает гидроизоляционный барьер между кровельным материалом и деревянной конструкцией кровли;
  • гидроизоляционная пленка — перфорированный полиэтилен, обладающий уникальной способностью пропускать испарения влаги из утеплителя, но не пропускающий воду внутрь;
  • Пленка противоконденсатная предназначена для защиты металлических кровельных материалов от конденсата. Внешний слой пленки выполнен из геотекстиля, который отлично впитывает влагу, а нижний полимерный слой не пропускает воду к деревянным элементам кровли.

Начало укладки рулонная гидроизоляция с нижней кромки откоса. Последующие ряды выполняются внахлест.

Монтаж обрешетки

Монтаж обрешетки двускатной крыши выполняется поэтапно. Этапы монтажа:

  • Гидроизоляционный слой пристреливается оцинкованными скобами к стропилам с небольшим провисом для подкровельной вентиляции;
  • Для установки обрешетки к стропилам поверх гидроизоляции прибивают деревянные рейки, ламели обрешетки крепят саморезами;
  • К нижнему краю стропил крепится карниз;
  • Через 30 см от карниза устанавливается следующая линия обрешетки;
  • Ряды реек крепятся параллельно карнизу с шагом 60 см ;
  • Соединить деревянные ламели обрешетки в месте пересечения со стропилами;
  • Дополнительный ряд устанавливается на на 10 см ниже конька крыши;
  • Ветровые наличники закрепляются на концевых стропилах;
  • Сравните диагонали скатов крыши.

    После обрешетки стропильной конструкции приступают к наружной обшивке крыши рубероидом.

    Кровельные материалы и их крепление

    Для верхнего покрытия двускатной крыши используются современные кровельные материалы — ондулин, профнастил, металлочерепица.

    Наряду с прочностью и долговечностью они имеют легкий вес, поэтому подходят для облицовки мансардных крыш.

    Кровельные листы крепятся к обрешетке саморезами, начиная с нижнего ряда.
    Количество материала рассчитывается исходя из площади скатов крыши с коэффициентом 1,2 для крепления на коленях.

    Перед началом покрытия ровных поверхностей вокруг дымоходов и воздуховодов устанавливаются фартуки из металла подходящей толщины или специальных заготовок.

    В завершение кровельных работ закрепите коньковые элементы и торцевые планки.

    Совет! Под коньковым покрытием необходимо приклеить уплотнительную ленту, которая предотвратит попадание воды под обрешетку кровли.

    Изнутри кровля утеплена и уложен пароизоляционный слой.

    Тепло- и пароизоляция двускатной крыши чердачного помещения

    Утепление мансардных крыш производится путем укладки теплоизоляционного слоя в углублениях между стропилами. Используется в качестве теплоизоляции минеральная вата , обладающий малым весом, хорошей паропроницаемостью и низкой теплопроводностью.

    Во избежание намокания минеральной ваты из-за образования конденсата она покрыта воздухопроницаемым слоем пароизоляции . перфорированные полиэтиленовые пленки, антиконденсатные многослойные покрытия и диффузные мембраны хорошо справляются с задачей пароизоляции внутренней поверхности кровли.

    Пароизоляция укладывается поперек стропил, по всей длине помещения, с перекрытием проходов не менее 10 см . Швы проклеены специальной лентой . Пленка крепится к стропилам скобами с помощью степлера.

    На завершающем этапе устройства чердачного помещения внутренняя поверхность двускатной крыши обшивается листами фанеры, гипсокартона, вагонкой или другими декоративными покрытиями.

    Подробнее о том, как и чем утеплить крышу мансарды, читайте правильно.

    При соблюдении основных правил устройства двускатной крыши, с учетом рекомендаций специалистов по выбору и креплению строительных и теплоизоляционных материалов устройство чердачного помещения выполняется самостоятельно. Теплый, хорошо проветриваемый чердак послужит дополнительным жилым помещением и улучшит микроклимат всего дома.

    См. видео о монтаже стропильной системы двухскатной мансардной крыши:

Приступая к строительству мансарды, необходимо иметь хороший проект. Вид на крышу должен гармонировать с видом всего здания. При выборе конструкции верхнего этажа необходимо выяснить, как устроена стропильная система мансардной крыши, каков ее шаг. Конструкция стропильной системы является основой крыши. Важны все узлы, опоры, расстояние между ними, материал и ограждения. Это несущий каркас крыши, определяющий ее надежность и долговечность, кроме того, стропильная система позволяет выполнять свою прямую функцию – защищать от непогоды. Если вы планируете построить мансарду своими руками, вам нужно выбрать не очень сложную схему конструкции. Стропильная система во многом зависит от того, какой тип крыши будет выбран, какой шаг стропил и какой тип мансардной крыши будет предпочтительнее. Проект должен содержать расстояние между стропилами, шаг балок, учитывать как собственный вес крыши, так и нагрузку, вызванную естественными осадками. Кроме того, все узлы должны быть устойчивы к перепадам температур.

Стропильная система и узлы для различных типов мансардных конструкций имеют свои отличия. При этом конструкция не должна быть очень тяжелой, чтобы не нагружать стены здания, надежной и прочной, а шаг стропил должен быть оптимальным. По видам мансардных крыш бывают:

  • Двускатные, с двумя скатами по бокам.
  • Ломаная линия, состоящая из двух или более скатов с разными углами наклона.
  • Вальмовая, у которой два или более ската имеют треугольную форму.
  • Полувальмовые, с концевыми скатами, расположенными примерно на расстоянии половины высоты.
  • Купольный, для зданий многоугольной или круглой формы.
  • Сводчатые, имеющие в сечении форму дуги.

По типу крыши делятся на вентилируемые и невентилируемые конструкции. В зависимости от климата выбирается строение того или иного типа. Для влажных климатических зон с большим количеством осадков предпочтительнее строить вентилируемые кровли. В таких крышах слой воздуха между кровельным материалом и утеплителем выполняет дополнительную защитную функцию. Невентилируемая ломаная линия больше подходит для сухого климата.

Характерными особенностями мансардной крыши, в отличие от стандартных крыш, является воздействие на конструкцию не только снаружи, но и изнутри. Внешний в виде осадков и ветра и внутренний в виде конденсата, возникающего из-за разницы температур внутри помещения и снаружи. Поэтому конструкция верхнего этажа и стропильная система должны иметь дополнительную пароизоляцию и теплозащиту – слои материала, уложенные на некотором расстоянии друг от друга. Для дополнительной теплоизоляции обычно используют минеральную вату, вместе с влагозащитным материалом и гидроизоляцией на крыше они образуют хорошую защиту. Небольшое расстояние между слоями даст вентиляцию кровли.

Как правильно выполнить монтаж теплоизоляции и гидроизоляции

При строительстве мансардной крыши необходимо строгое соблюдение норм и рекомендаций по устройству стропильной системы и их шагу. Основные из них:

  • Брус или доска для изготовления стропил должны быть выбраны из качественной древесины и хорошо просушены (с влажностью не более 15%).
  • Размер стропил следует выдерживать не менее 100х100 мм в сечении.
  • Не допускается вставка балок в нижний венец, это может ослабить конструкцию.
  • Обязательно обработайте все деревянные узлы антипиреном и антисептиком для предотвращения грибка и гниения.
  • Угол наклона стропил от 30 до 60 градусов.
  • Крепление стропил осуществляется металлическими уголками или металлическими скобами и специальными гвоздями, обвязка производится проволокой.
  • Высота стропильной системы варьируется в пределах 2,5-3,5 метра, а ломаная конструкция допускает высоту до 4м.
  • Особое внимание следует уделить проектированию и расчету узлов и оконных проемов, шагу стропил, так как после установки стропил изменить параметры мансардных окон будет сложно.

Стропильная система мансардной крыши может быть построена из различных материалов. Современная промышленность позволяет использовать не только деревянные, но и легкие металлические балки и узлы. Наиболее распространенными являются:

  • металлоконструкции;
  • железобетонные конструкции, используемые в основном для промышленных зданий;
  • конструкции деревянные;
  • комбинированные конструкции.

Материал следует выбирать исходя из конструктивных параметров здания, его размеров и области применения. Системы металлических и железобетонных ферм обычно используются на промышленных зданиях. В частных и малогабаритных домах чаще отдают предпочтение деревянным конструкциям. Дерево проще в обработке, конструкция крыши не такая тяжелая, стропильная система из дерева проще в монтаже и намного экологичнее.

Чтобы крыша служила долго, надежно выполняла свои функции и не требовала постоянного ремонта, перед началом строительства необходимо произвести точные расчеты. Необходимо учитывать собственный вес кровли в зависимости от ее материала, количества осадков и ветровой нагрузки. В соответствии с расчетами выбирают тип стропильной конструкции и шаг установки стропил. Перечислим основные виды стропильных систем:

  • подвесной;
  • стропильная система ломаной крыши;
  • многоуровневая система;
  • комбинированный.

Расчеты для скатных крыш проще и быстрее, чем для висячих стропил. Наиболее распространены комбинированные стропильные конструкции скатных крыш. Расчет сложных стропильных систем рекомендуется доверить профессиональным проектировщикам. Расчет по сложным формулам и коэффициентам должен давать значение нагрузки на метр площади стропильной системы. Для жилых домов нормативная средняя нагрузка составляет 50 кг на м².

Расчетная схема стропильной системы

Конструкция обрешетки напрямую связана с типом кровельного покрытия. Для мягких видов покрытия (например, ондулин) обрешетка должна быть сплошной. При использовании шифера, металлочерепицы или профнастила доски на обрешетке следует располагать на расстоянии 25-40 см. Для изготовления обрешетки обычно используют обрезную доску толщиной 40-50 мм. Если крыша устроена с небольшим уклоном, следует установить снегозадерживающие конструкции.

Для каменных строений распространена такая часть стропильной системы, как мауэрлат. Его задача компенсировать часть нагрузки стропил на стены дома. Кроме того, мауэрлаты соединяют конструкцию крыши и здание. Как правило, мауэрлат крепят анкерами к бетонному поясу поверх стен. В небольших деревянных домах из бруса или рубленых роль мауэрлата может выполнять последний венец.

Устройство стропильной системы мансардной крыши отличается креплением на мауэрлат:

  • В деревянных домах из бруса мауэрлат можно закрепить на верхнем венце.
  • В каркасных домах стропила могут опираться на верхнюю обвязку.
  • В домах из кирпича и камня нижний венец является опорой.

Важно! Во всех случаях необходимо обязательно гидроизолировать опорные балки. Для этого, как правило, используют гидроизоляторы рулонного типа.

В случае монтажа кроватей на столбах размеры столбов должны быть 100х145 мм ± 5 мм. Если кровать крепится к стене или к потолку, между ними можно установить узкую доску. Кровать нельзя использовать для четырехскатной крыши, если используются балки без подкосов.

Кратко приведем порядок монтажа стропильных систем скатных крыш. Начать следует с установки мауэрлата, на который будет опираться стропильная система. Изготавливается из бруса размером примерно 10х15 см и принимает на себя нагрузку стропил. Под брус заводят гидроизоляцию в виде рубероида или аналогичного материала. Мауэрлат закрепляют шпильками или цементным раствором.

Если крыша имеет ломаную или комбинированную конструкцию, то наиболее распространенная форма фермы — П-образная. Такие фермы рекомендуется устанавливать внизу, затем поднимать и устанавливать на крышу. Каркас собирается из доски 5х15 см или бруса 10х10 см и крепится на крышу на расстоянии 0,5-2 метра. Расстояние между фермами определяет нагрузку, которую должна выдержать крыша. Чем меньше расстояние между стропилами, тем больший вес выдержит конструкция. Наиболее распространены треугольные фермы.

Важно! В первую очередь следует установить крайние фермы, соединив их коньком. Конек выравнивается по горизонтали с помощью уровня, после чего можно ставить промежуточные фермы.

Аналогичная конструкция с П-образными фермами оптимальна при ширине крыши не более 6 метров. Для крыш, превышающих этот параметр, рекомендуется конструкция с дополнительной центральной опорой из бруса. Стропильные ноги и фермы в верхней части соединяются между собой горизонтальными балками. Для изготовления надежной и прочной стропильной системы чердака следует использовать древесину хвойных пород. Брус, хорошо просушенный и отшлифованный, тщательно проверяют на наличие сучков на всех элементах и ​​отбраковывают. Крепление осуществляется металлическими уголками, скобами на равном расстоянии и накладками.

Система стропильных ферм

Стропильная крыша: определение, типы и преимущества

Стропильная крыша: определение, типы и преимущества | что такое стропильная крыша | стропильная крыша | королевская ферма | что такое королевская ферма, преимущества и недостатки королевской фермы | Ферма столба ферзя | что такое ферма королевы | преимущества и недостатки мансардной фермы ферменной конструкции | преимущества и недостатки мансардных ферм | Белфастская ферменная крыша | Преимущества и недостатки стропильной крыши Белфаста.

В этой статье я кратко расскажу о ферменной крыше, которая представляет собой треугольную систему прямых взаимосвязанных конструктивных элементов для покрытия конструкции крыши и широко используется в промышленных зданиях, сельскохозяйственном строительстве и архитектурных конструкциях сточных вод, а также мостах, которые широко используются в мир с хорошим чувством и классическим взглядом.

Обеспечение ферменной крыши является классическим видом в гражданском строительстве для покрытия кровли и поддержки крыш, полов и внутренних нагрузок, таких как обслуживание и подвесной потолок, которые легко обеспечиваются благодаря опорам с большим пролетом, легким весом, контролируемым отклонением.

Стропильные крыши представляют собой тип скатной крыши, состоящей из каркасной конструкции, когда пролет конструкции превышает 4,80 метра и отсутствуют внутренние несущие стены или перегородки для прогонов.

В конструкции стропильных крыш на крыше используются три элемента: стропила эффективно поддерживают кровельные материалы, прогоны используются для промежуточной поддержки, а фермы используются для поддержки концов прогонов.

Стропильная крыша обеспечивает пространство в соответствии с нагрузкой на крышу, положением поперечных стен, материалами фермы и пролета, как правило, расстояние между деревянными фермами составляет до 3 метров, оно эффективно несет секцию конька и прогона. на которые опираются обычные стропила.

Крыша с фермами

Крыша с фермами. Определение : — крыша с фермами определяется как структурный постоянный каркас, обычно сделанный из дерева или стали, специально разработанный для перекрытия пространства над помещением, чтобы обеспечить максимальную вентиляцию и поддержку крыши. Фермы обычно встречаются через равные промежутки времени и состоят в основном из трех элементов, таких как верхний пояс, лямки / стойки и нижний пояс, и связаны продольными деревянными фермами, такими как прогоны.

Стропильная крыша состоит из уголков, швеллеров, пластин и проушин. Это постоянная каркасная конструкция, которая определяет форму крыши и потолка, обычно состоящая из стропил, лямок/столбов и распорок, обычно используемых для поддержки крыши. Кровельные фермы в настоящее время более популярны, потому что они на 30% дешевле стропил, с использованием легких материалов они могут распределять вес крыши на внешнюю стену дома, а не на внутренние стены. Существует бесчисленное множество ферм, предназначенных для создания корневого каркаса для практически любой тип крыши.

Что такое стропильная крыша?

Относительно этого, «что такое ферменная крыша?», ферменная крыша представляет собой конструкцию одного из основных типов структурных каркасов, соединенных вместе в треугольной конфигурации с элементом группы связей и распорок, спроектированных и соединенных в конструктивный каркас большой пролет балки для покрытия крыши, которая известна как ферменная крыша.

Конструкция ферм почти полностью заменила традиционный метод строительства крыши и широко используется благодаря их преимуществам, позволяющим повысить значимость конструкции и ускорить строительство, при этом снижая воздействие внешней нагрузки, включая погоду и строительную площадку. являются важными факторами, способствующими широко используются фермы в покрытии крыши.

Сегодня конструкция ферменной крыши прошла путь от ранних пластин ферм, для которых требовались гвозди, прикрепляемые вручную, до современных пластин ферм, которые не требуют гвоздей, так как пластины ферм изготавливаются из стали G300 с оцинкованным покрытием, а также состоят из пластин из нержавеющей стали.

Используемые сегодня фермы крыши имеют следующие свойства и важность –

1. Ферма очень эффективна, она изготовлена ​​из высококачественной стали со строгим допуском, что обеспечивает долговечность, устойчивость и производительность, необходимые для безопасной конструкции фермы.

2. Обеспечение качества инженерного проектирования на основе усилий и опыта.

3. Резка и установка ферменных элементов крыши выполняются с использованием автоматических пил, а компьютерное управление помогает обеспечить надежную и точную подгонку соединений.

4. Конструкция ферм изготавливается в строгом соответствии с проектом и безопасно обрабатывается.

5. Изготовление стропильной крыши инженерной фермы для установки промышленного здания требует точной резки, осадки и прессовки для обеспечения отличной фиксации при низкой стоимости фермы.

6. Особенности стропильной крыши обеспечивают установку стропильной конструкции низкой стоимости фермы, проникает в лиственные породы высокой плотности.

7. Устранено искривление зубьев и расщепление древесины.

Преимущества стропильной крыши

• Стропильная крыша отличается низкой себестоимостью на стройплощадке за счет использования легкого материала и на 30% дешевле стропил.

• Улучшайте и контролируйте стоимость проекта с помощью передовых компонентов.

• Установка ферм из пиломатериалов меньшего размера вместо колонн и балок.

• Предусмотрена заранее спроектированная ферменная система.

• Особенности стропильной крыши обеспечивают установку стропильной конструкции с низкой стоимостью фермы, проникают в лиственные породы высокой плотности.

• Конструкция ферм изготавливается в строгом соответствии с проектом и безопасно обрабатывается.

• Материал рабочей площадки для монтажа стропильной крыши, резки, отсадки и подгонки устанавливаются стоки и количество отходов уменьшается.

• Заводские и сельскохозяйственные установки, а также компоненты для установки в промышленных зданиях в точном соответствии с требованиями к пролету.

• Обеспечивают эффективную гибкость при размещении водопроводной, рабочей и электрической проводки.

ТИПА ТРУСС Крыша

ТИПЫ ТРИССЫ Следуют-

1. King Post Truss
2. Queen Post Truss
3. Mansard Furs 7. Составные фермы.

Ферма шкворня

Ферма шкворня представляет собой простейший тип кровельной фермы, состоит из основных элементов, двух верхних поясов, центральная вертикальная стойка называется шкворнем, в котором поддерживается анкерная балка с соответствующими наклонными элементами. называемые распорками, которые предотвращают изгиб основных стропил посередине, они также эффективно используются для пролета фермы королевской стойки от 5 до 8 метров. В шкворневом пролете фермы и, как правило, расстояние между центрами ограничено 3 метрами.

Ферма центральной стойки
Что такое ферма центральной стойки?

В связи с этим, «что такое ферма с центральной стойкой?», ферма с центральной стойкой состоит из элементов нижней анкерной балки, двух наклонных основных стропил, двух распорок и центральной стойки, которая эффективно используется, прогоны поддерживают близко расположенные стропила, стропила поддерживают конструкцию кровельного покрытия, а анкерная балка в основном предотвращает расползание стены из-за распора.

Ферма шкворня используется для простых ферм крыши и строительства короткопролетного моста, они связаны с двумя диагональными элементами, которые встречаются на вершине фермы, один элемент представляет собой горизонтальную балку, которая служит для связывания нижнего конца моста. диагонали вместе, а другие элементы — это стропила, которые соединяют вершину с горизонтальной балкой внизу.

В ферме шкворня диагональные элементы называются стропилами, а горизонтальные элементы — потолочными балками.

Королевские стойки используются в конструкции самолетов с проволочными связями, где ферма крыши Королевской стойки поддерживает верхние тросы или заземляющий провод, они в основном используются в конструкциях крыш с деревянным каркасом в старейших традиционных, а также используются в современном строительстве, архитектуре соперничества и структурных элементы деревянных и металлических мостов.

Ферма с королевской стойкой является водоотводной и значительно используется в требованиях, чтобы выдержать вес дорогой крыши, выглядит эффектно и классически, этот тип ферменной крыши функционален в дизайне крыши, а также добавляет красоты, он используется в самолетостроении и аэроплане для поддержки верхних тросов.

Преимущества фермы с центральной стойкой

● ферменная конструкция с центральной стойкой используется в архитектуре или дизайне моста.

● значительно используется для короткопролетных конструкций.

● эффективно используется в конструкции самолетов и самолетов для поддержки верхних тросов.

● в основном используется в старейших традиционных конструкциях крыш с деревянным каркасом и в современных традиционных архитектурных и структурных элементах.

● фермы шкворня позволяют сэкономить на строительных работах

Недостатки фермы с центральной стойкой

● фермы с центральной стойкой имеют ряд поддерживающих элементов, которые ограничивают использование чердачного пространства.

● ферма королевской стойки не подходит для больших пролетов.

● эта ферма не обеспечивает достаточно места для хранения.

● ферма с центральной стойкой используется только для поддержания веса дорогой крыши.

ЧИТАЙТЕ ТАКЖЕ :-

Угол наклона крыши | угол скатной крыши | Преобразование угла в уклон крыши

Как рассчитать уклон крыши | формула уклона кровли

Стандартный уклон кровли в градусах, соотношение & дробь для дома

Калькулятор уклона крыши | как определить уклон крыши

Скатная крыша: части, виды, угол & как рассчитать уклон крыши

Стропильная крыша: определение, типы & преимущество

Ферма ферзевой стойки

Ферма Королевской стойки представляет собой тип ферменной крыши, который отличается от фермы Королевской стойки наличием двух вертикальных элементов, которые со стоком удерживаются в положении горизонтального элемента через верхние концы Королевской стойки. Эти типы ферм используются для крыши. с пролетом от 8 м до 12 метров, а также подходящим усилением для фермы с пролетом до 18 метров с использованием удобной комбинации фермы стойки короля и стойки королевы.

Ферма королевы

В ферме королевы верхние части, как правило, соединены горизонтальным элементом, это называется натяжной балкой, которая вводится в анкерную балку, чтобы противодействовать тяге от сжимающего элемента, и две распорки используются для соединения каждой королевы. столб к основным стропилам.

Ферма с центральной стойкой имеет преимущества перед фермой с центральной стойкой, которая более эффективна и широко используется благодаря большей ширине пролета и часто используется в жилых домах, общественных зданиях и мостах.

Ферма Королевской стойки более популярна, чем опора Королевской стойки, поскольку она обеспечивает большую структурную устойчивость, обеспечивает больше пространства внутри комнаты и упрощает добавление комнаты на более позднем этапе.

Эта ферма представляет собой дизайнерскую крышу с красотой и уникальным стилем, которая дополняет дизайн крыши прямыми или декоративными формами с изгибом и принимает классический внешний вид в архитектурном мастерстве.

Что такое ферма ферзевой стойки?

В связи с этим, «что такое ферма королевы?», ферма королевы имеет два вертикальных элемента, которые стекают в положение горизонтального элемента через верхние концы стойки королевы, этот тип фермы используется для крыши пролет варьируется от 8 м до 12 м, а также предусмотрена подходящая усиленная ферма до пролета 18 м.

Ферма ферзевой стойки состоит в основном из натяжного элемента в ферме, в которой может быть большой пролет проема в конструкции фермы крыши, чем ферма королевской стойки. обеспечение двух центральных опорных стоек в конструкции стропильной крыши, тогда как ферма King post использует одну центральную опорную стойку.

При рассмотрении вопроса об установке фермы с центральной стойкой важно обсудить планы с квалифицированными специалистами, чтобы определить, какие проблемы необходимо рассмотреть перед началом проекта. Фермы с центральной стойкой используются для пролетов более 30 футов и содержат два перпендикуляра к укрепите анкерную балку, охватывающую стены, ферму для пролета 32 фута, та же форма подходит для пролета примерно до 42 футов.

Преимущества фермы с поперечными стойками

● Подходит для усиленных ферм с пролетом до 18 метров за счет использования фермы с поперечными стойками.

● обеспечивает большую структурную стабильность, увеличивает пространство внутри комнаты и упрощает добавление комнаты в будущем.

● Принятие классического внешнего вида в архитектурном мастерстве

● Ферменные фермы используются для пролетов более 30 футов

● Они используются для проектирования экономически эффективной конструкции.

● Простой дизайн.

● Хорошо принятый и используемый дизайн.

Недостатки фермы ферзевой стойки

● Ферма ферзевой стойки не подходит для длинных пролетов, превышающих 40 футов.

● Более низкая производительность при равномерно распределенной нагрузке.

● Крыша с ферменной стойкой в ​​основном не работает в районах с экстремальными погодными условиями, это не подходит для районов с сильными дождями.

Мансардная ферма

Мансардная ферма представляет собой тип фермы, представляющий собой комбинацию фермы главной стойки и фермы главной стойки, известной как мансардная ферма, которая состоит из двухэтажной фермы с верхней частью, состоящей из фермы главной стойки и часть Lowe фермы столба королевы.

Мансардная ферма, эффективно используемая в скатной кровле, состоящая из двух скатов, верхний уклон в ферме шкворня варьируется от 30° до 40°, а нижний угол наклона шкворня варьируется от 60° до 70°.

Мансардная ферменная крыша определяется как ферма, которая состоит из четырехскатной вальмовой крыши и характеризуется наличием двух скатов на каждой из ее сторон, причем нижний скат находится под более крутым углом, чем верхний.

Это связано с крутыми бортами и двухскатностью, верхние скаты этого типа стропильной крыши редко видны с земли, обычная одноплоскостная крыша с крутыми бортами может быть ошибочно принята за мансардную.

Мансардная – бордюрная вальмовая крыша со скатами со всех сторон здания, а вальмовая – бордюрная двускатная крыша со скатами только с двух сторон.

Мансардная крыша также известна как французская крыша, которая определяется как американский вариант мансарды с нижними скатами почти вертикальными и большими по сравнению с верхними скатами.

Теперь, когда у вас есть четкое представление о мансардной крыше, представляющей собой гибрид вальмовой и вальмовой крыш, которая имеет одинаковый дизайн наклона на двух противоположных сторонах, однако на другой паре сторон мансардная крыша имеет тот же наклонный стиль.

Это стало неотъемлемой частью французской архитектуры и довольно часто встречается во многих зданиях, расположенных в этой части мира.

Мансарда представляет собой вальмовый вальм, что означает скат крыши во всех четырех направлениях здания, а не только в двух, поэтому, если крыша скатывается во всех четырех направлениях, но не изгибается, это вальмовая, но не мансардная. но не имеет четырех наклонных сторон, это вальмовая, а не мансардная крыша, если она имеет четыре наклонных стороны и все эти стороны изгибаются, это мансардная крыша.

Преимущества мансардной крыши

1. Дополнительное чердачное пространство:- Мансардная крыша обеспечивает значительно больше чердачного пространства по сравнению с двускатной или вальмовой крышей из-за почти вертикального нижнего уклона, этот тип конструкции не ущемляет пространство и может легко используемое широкое пространство для необходимой главной спальни.

Также этот тип конструкции обеспечивает больше естественного света внутри здания за счет окон, расположенных по всей длине нижнего ската, а также увеличивает пространство.

2. Легкая расширяемость: — конструкция мансардной крыши имеет заданный дизайн для облегчения расширения, вертикальная часть нижнего ската облегчает строительство дополнительных этажей сверху, обеспечивает большую гибкость за счет конструкции нижнего ската относительно более популярных стилей кровли. таких как двускатные крыши или вальмовые крыши. №

Мансардная крыша дает возможность расширять свой дом в будущем по мере необходимости.

3. Эстетическая ценность:- Мансардные крыши имеют элегантный дизайн, это классический внешний вид и приятный внешний вид, который является важной частью французской архитектуры в период сопротивления, стили кровли выполнены должным образом.

◆Вы можете подписаться на меня в Facebook и

Подпишитесь на наш канал Youtube

Недостатки мансардной крыши

не подходит для районов с сильными дождями, так как верхняя часть этой крыши имеет низкий уклон, в результате чего она не будет хорошо справляться с сильными дождями и даст протечки в крыше.

2. Высокие затраты на установку: — Установка конструкции фермы мансардной крыши не проста, это более сложная конструкция, по причинам, по которым это связано с высокими затратами на установку.

3. Расходы на техническое обслуживание и ремонт: конструкция фермы мансардной крыши имеет очень сложную конструкцию, в связи с чем стоимость монтажа этой конструкции очень высока, а высокие затраты на монтаж обычно указывают на увеличение затрат на техническое обслуживание и ремонт.

Усеченная ферма

Усеченная ферма представляет собой тип фермы для скатной крыши, аналогичный мансардной ферме, за исключением того, что верхняя часть имеет плоскую поверхность с пологим уклоном в одну сторону, которая используется, когда требуется помещение в мансарде. крыша.

Быстрая ферма Bel

Быстрая ферма Bel представляет собой тонкий срез древесины, связанный с его верхним поясом, изогнутым в форме дуги, который подходит для длинного пролета 30 метров, этот тип фермы эффективно переносится для легкое кровельное покрытие, эта ферма также называется решетчатой ​​фермой крыши. Ферменная конструкция колоколообразной быстрой крыши состоит из дуги, состоящей из тонкого сечения элемента, эта ферменная крыша также называется дуговой тетивой или решетчатой ​​фермой крыши.

Быстрая ферма Bell сточных вод широко используется для строительства ферменной крыши, особенно в промышленных зданиях в нынешние века, из-за того, что она покрывает больший пролет до 30 метров, а ее эффективность и экономичность для покрытия больших пролетов очень классическая. и эффективная конструктивная форма с изогнутым верхним элементом.

Конструкция фермы крыши Белфаста состоит из двухкомпонентного элемента, который представляет собой изогнутый верхний пояс, и двухкомпонентного горизонтального нижнего пояса, эта конструкция допускает более длинный пролет, элементы этой решетки прибиты гвоздями и надрезаны между верхним и нижним поясами. Пропил очень эффективен для равномерно распределенной нагрузки, а линия тяги совпадает с выравниванием верхнего пояса, что приводит к очень небольшим усилиям в элементах решетки.

В этой конструкции фермы крыши карнизные соединения соединены с верхним и нижним поясами, торцевой блок используется для остановки силы сжатия в верхнем поясе и передачи силы растяжения на нижние пояса. похожи на детали карниза фермы короля или королевы.

Белфастская ферма продвигает устойчивое строительство крыши в 19-м и 20-м веках, это эффективная причина для широкого использования этого типа ферменной крыши, ее преимущества для кровли с широким пролетом без промежуточных опор хорошо известны, это эффективность конструкции. получила широкое признание, и эта ферма использовалась по всей Ирландии и Великобритании в промышленных зданиях, сельскохозяйственных постройках, аэродромных ангарах и т. д. с пролетом от 6 до 36 метров.

Базовая точка

● Белфастская ферма — чрезвычайно эффективная конструкция для широкопролетных крыш.

● Отношение пролета к высоте, которое зависит от радиуса верхнего пояса, используемого для конкретного пролета, является наиболее важным фактором, влияющим на поведение фермы, рекомендуется, чтобы отношение было около 8, в результате радиус хорды равен пролету Габаритные размеры.

● Фермы во многих исторических зданиях пострадали от проникновения воды или проливных дождей из-за выхода из строя войлочного покрытия и утечки из желоба, современные и эффективные высокоэффективные мембраны и облицовка желоба помогут устранить проблемы с утечкой.

● Использование фанерного или массивного фасонного фасонного фасонного бруса представляет собой превосходную и подходящую конструкцию соединения.

● Тетивная ферма с простой решетчатой ​​компоновкой имеет преимущество в изготовлении по сравнению с традиционной белфастской фермой.

Преимущества стропильных ферм Belfast

● Ферма Belfast представляет собой исключительно эффективную конструкцию для широкопролетных крыш.

● Вставка из массивной доски или фанеры представляет собой превосходную конструкцию соединения.

● Профиль ферменной конструкции Belfast очень эффективен для равномерно распределенной нагрузки, а линия тяги совпадает с выравниванием верхнего пояса, что приводит к очень небольшим усилиям в элементах решетки.

● Быстрая ферма Bell покрывает большие пролеты до 30 метров, а ее эффективность и экономичность позволяют перекрывать большие чистые пролеты.

● очень классический внешний вид и эффективная конструктивная форма с изогнутым верхним элементом.

● Специально используется в промышленном строительстве для устройства кровельного покрытия с постоянной нагрузкой

◆Вы можете следить за мной на Facebook и

Подпишитесь на наш канал Youtube

Недостатки фермы Bel fast

● Обслуживание соединений и фитингов может быть дорогим.

● Слишком большой прогиб для длинных пролетов.

● Увеличенная конструируемость фермы Bel fast благодаря дополнительным элементам.

● Это сложный дизайн.

Стальные фермы

Стальные фермы спроектированы с углами, склепанными или сваренными вместе через пластины, для обеспечения возможности конструкции крыши, это эффективно и экономически подходит для пролетов более 12 метров.

Конструкция стальных ферм упрощена и выдерживает как напряжения сжатия, так и растяжения, мягкая сталь легкодоступна в прокате стандартных форм и размеров, эти фасциляции эффективно используются в конструкции крыши как форма стальной фермы.

В настоящее время стальные фермы обычно используются для строительства скатных крыш, поскольку они экономичны, просты в изготовлении, более жесткие, огнеупорные и долговечные, а также подходят для строительства сточных вод.

ЧИТАЙТЕ ТАКЖЕ :-

Угол наклона крыши | угол скатной крыши | Преобразование угла в уклон крыши

Как рассчитать уклон крыши | формула уклона кровли

Стандартный уклон кровли в градусах, соотношение & дробь для дома

Калькулятор уклона крыши | как определить уклон крыши

Скатная крыша: части, виды, угол & как рассчитать уклон кровли

Стропильная крыша: определение, типы & Преимущество

Композитные фермы

Композитные фермы представляют собой фермы скатной крыши, состоящие из стали или кованого железа и деревянных элементов, легкие и экономичные. растягивающие напряжения.

В композитных фермах в местах соединения стали и дерева необходима специальная арматура.

Мансардная крыша | Дизайн мансардной крыши | Типы мансардных крыш

Post Contents

Что такое мансардная крыша?

Мансардная крыша имеет четырехскатную – двускатную четырехскатную шатровую крышу . Крыша с двускатной крышей в стиле не является чем-то новым, это модифицированная версия двускатной крыши .

Крыша мансардного типа ферма состоит из двух скатов с каждой стороны нижнего ската у слухового окна под более крутым углом , чем верхний .

Каждая сторона может быть либо изогнутой , либо плоской , которая зависит от стиля и также известна как французская крыша или бордюрная крыша .

Мансардная крыша

Мансардная крыша придает традиционный вид вашей конструкции и в основном используется в этом типе крыши в амбарах .

Крыша мансардного типа входит в 16 й век в Англия и Италия и назван в честь французского архитектора Франсуа , который использовал его строительство 90 90 во многих крышах а также мансардная крыша приобрела популярность в середине 17 века .

Кроме того, форма мансардной крыши может быть спроектирована в соответствии с в соответствии с требованием пользователя, но наиболее распространенными типами формы крыши являются вогнутый уклон, прямой угол и выпуклый уклон .

Подробнее: Что такое Skillion Roof | Типы крыш Skillion | Как построить крышу Skillion » вики полезно Преимущества и недостатки крыши Skillion


Варианты конструкции мансардной крыши

Мансардную крышу можно модифицировать с учетом конструктивных особенностей и функциональности. Как правило, для него используются следующие три конструкции:

  • Congave Style
  • Conwax Style
  • Stright Style
Типы Mansard Roof

. Каждый дизайн имеет свое преимущество . Перед выбором формы крыши убедитесь, что она подходит природа структура и природа климат .

Вогнутый стиль для Mansard Roof Крыша Mansard Style Congave Style

A Congave Style Mansard Rood — это изогнутая внутри нижний наклон , а также STEEP Angle на их нижнем . Вогнутая крыша была популярна в 19 веке. Вогнутый тип в основном используется в зданиях и особняках .

В связи с крыша мансардного типа является плоской в ​​ верхней части , так что при сильном снегопаде образуется трещина . Исправить немедленно пока не стало хуже полностью . В Вогнутая форма , крыша экспансивная в ремонт и обслуживание .

Выпуклая форма для мансардной крыши Выпуклая форма мансардной крыши

A Выпуклая форма мансардная крыша изогнутая на наружу сторона на нижний скат часть и форма выпуклая мансардная крыша выглядит как буква S и шарообразная в обеих формах позволяют больше внутреннее пространство без требующих любых дополнительных уровней .

 Если вы выбираете выпуклую мансардную крышу для вашего дома до сборка гарантирует, что участок свободен от любых нежелательных деревьев , ветвей или растений . Выпуклый Mansard Style Roof , в основном , найденные в башнях, Courthouses , отели и т. Д.

Стиль прямой для Mansard Roof Прямая крыша Mansard

СТРАЖДА на их верхней части панели и эта крыша спроектировано на мансардное окно на нижнем откосе .

небольшой уклон не может быть легко виден для любого стоящего на поверхности земли . В некоторых случаях , этот небольшой наклон может быть почти вертикальным положением и это слуховое окно окно обеспечивает хорошую вентиляцию , правильное освещение и дополнительное внутреннее пространство .

самый большой недостаток прямой мансардной крыши не способен выдерживать вес снега , что собирание на вершине крыши из-за этого появятся трещины 9 .

Когда ремонтирует вашу поврежденную крышу оригинальную деталь крышу приносит с собой так что вы выбираете аналог или закрыть дизайн вашей оригинальной детали .


Типы мансардных крыш

Мансардные крыши в основном делятся на два типа;

  • Mansard Double Pitch
  • крутые стороны Mansard Roof

STIEP Mansard Mansard Roofs также являются Sharp бай0003 дренаж с со всех сторон с крыши .

Двойная Скатная Мансардная крыша состоит из низкой скатной крыши и обеспечивает разумное количество дренажа .

Подробнее: Двускатная крыша | Остроконечная крыша | 5 типов двускатных крыш | Фронтон крыши | Конструкция двускатной крыши


Преимущества мансардной крыши
  • Мансардная крыша при условии дополнительной полезной площади .
  • Это подходит для сельских районов и городских районов.
  • Мансарда Стиль Крыша экономичная .
  • Это дает больше гибкости.
  • Мансардная крыша увеличивает эстетический вид здания .
  • Это дает хорошее естественное освещение .

Недостатки мансардной крыши
  • Мансардная крыша не подходит для ветреного климата .
  • Требуется высокая стоимость обслуживания и стоимость ремонта .
  • Крыша мансардного типа требуется длительное строительство времени.

Подробнее: Наклонная крыша | Наклонная крыша Деталь | Преимущества наклонной крыши


Как построить крышу в стиле Mansard

. Следующие шаги используются для строительства крыши Mansard,

Step-1: принятие решений и планирование
  • Перед Build A стиль крыши вам потребуется планирование для нее, выбор чертеж для вашей мансардной крыши, затем согласно планированию купить материал , оформить страховку и наем рабочей силы .
  • Хорошее планирование является наиболее важной частью любого типа строительных работ .

Этап-2: Подготовка строительной площадки
  • Для строительства крыши требуется все типы из материалы и инструменты, машины собраны на площадке .

Шаг 3: Установка стропила                              9.
  • Используйте обычные стропила типа и закрепите их на коньковой доске . После того, как этот процесс был завершен внешняя стропила помещена в правильное положение и затянута стропила в место , весь этот процесс это повторение на остальные три стороны .
  • Шаг 4: Оставшиеся общие стропила
    • обычное стропило также ставится в правильное положение и чтобы убедиться что они имеют безопасное положение 30003 30 ограниченное движение

      4

    • Проверьте все прежде чем перейти к следующему шагу потому что это будет сложно сделать исправления или замените их по мере того как вы переходите на .

    Шаг-5: Потолочные лучи и обстрел
    • Потолочный потолок Луч и Sheathing должны быть . на месте, а также убедитесь, что они не ослаблены и не повреждены позже .

    Шаг-6: Верхний разгибание
    • Верхний разгибание Длительная область , которая составляет , создает Верхний Расширение Крыша , также делает крышу и DAULIL . .

    Этап-7: Обшивка и покрытие кровельным покрытием
    • Перед тем, как пройти процедуру обшивки , используйте хомуты балки и облицовка для крыши . Обшивку нужно закрепить стропильными гвоздями .
    • Любая область , где долина и открытое вентиляционное отверстие, есть ли у вас должно быть покрыто с использованием мигающего . После выполнения этого уложите покрытие по всей поверхности , а затем покройте кровельной черепицей .

    Часто задаваемые вопросы:

    Что такое мансардная крыша?

    Мансардная крыша имеет четырехскатную двускатную четырехскатную крышу типа . Крыша с двускатной крышей в стиле не является чем-то новым, это модифицированная версия двускатной крыши .
    Крыша мансардного типа Ферма состоит из двух скатов с каждой стороны нижнего ската у слухового окна на более крутой угол , чем верхний .

    В чем преимущества мансардной крыши?

  • Это при условии дополнительного полезного пространства .
  • Это подходит для сельских районов и городских районов.
  • Это это экономичный .
  • Это дает больше гибкости.
  • Это увеличивает эстетический вид корпуса .
  • Мансардная крыша дает хорошее естественное освещение .
  • Что такое выпуклая мансардная крыша?

    выпуклая мансардная крыша изогнутая наружу сторона нижний скат часть и форма выпуклая мансардная крыша 900 а3 буква и 30004 похожа на 900 а3 900 форма шара в обеих формах позволяет больше внутреннее пространство без требующих любых дополнительных уровней .

    как выглядит мансардная крыша

    мансардная крыша выглядит как четырехгранная двускатная стиль четырехскатная крыша. Крыша с двускатной крышей в стиле не является чем-то новым, это модифицированная версия двускатной крыши .

    Вам также могут понравиться:

    • Что такое Skillion Roof | Типы крыш Skillion | Как построить крышу Skillion » вики полезно Преимущества и недостатки крыши Skillion
    • Что такое скатная крыша | 23 типа скатных крыш | Преимущества скатной крыши
    • Двускатная крыша | Остроконечная крыша | 5 типов двускатных крыш | Фронтон крыши | Дизайн двускатной крыши
    • Наклонная крыша | Наклонная крыша Деталь | Преимущества наклонной крыши
    • Наклонная крыша | Наклонитесь к дизайну крыши | Как построить наклон к крыше » вики полезно Наклонитесь к плану крыши | Строительство односкатной крыши | Навесные фермы

    Разборная конструкция мансардной крыши для мобильного здания (1975) | Norton C. Barnett

    Patent•

    Norton C. Barnett

    30 апреля 1975-

    Резюме: Разборная конструкция мансардной крыши для передвижного здания, особенно для мобильного дома, в котором конструкция мансардной крыши включает панели вдоль верхние участки боковых стен здания шарнирно соединены по верхним кромкам с корпусом у кромок собственно кровли здания. Панели, составляющие конструкцию мансардной крыши, могут, таким образом, поворачиваться вниз к сторонам здания для транспортировки, и когда конструкция здания достигает места ее использования, панели наклоняются наружу внизу, а элементы фермы вставляются между ними. откинутые наружу панели и боковые стены здания. Фермы имеют по существу треугольную форму и соединены с возможностью поворота с одной из боковых стен здания и с нижней стороной панелей, так что их можно поворачивать из положений, параллельных элементу, к которому они присоединены, в положения, в которых элементы фермы находятся в перпендикулярных плоскостях. к плоскости панели, составляющей соответствующий участок мансардной крыши. Кроме того, нижняя закрывающая панель или софит шарнирно подвешены к нижнему краю панелей, составляющих части мансардной крыши, и во время транспортировки висят вертикально вниз под мансардной крышей, а когда панели, составляющие части мансардной крыши, откидываются наружу. между ними устанавливаются стропильные элементы, обшивка или софит загибаются внутрь под секциями мансардной крыши и крепятся к боковой стене здания.

    … Читать Moreread Mest

    Темы: Mansard Roof (65%)

    СИТАЦИЯ

    PDF

    Открытый доступ

    Дополнительные фильтры


    PATENT •

    Portable

    [

    . ]

    Juan R. Kalinowski

    03 Feb 1995-

    Резюме: Складное переносное здание можно сложить, чтобы оно соответствовало внешним размерам грузового контейнера, отвечающего международным стандартам (ISO), для облегчения механической обработки и транспортировки. Здание состоит из жесткой основной опоры, имеющей секцию основного этажа, секцию основной стены и основную секцию крыши. Когда здание протяженное, как правило, горизонтальное и плоское, шарнирно соединенные между собой секции пола и секции крыши проходят от основных секций пола и крыши соответственно, а секции стен проходят между указанными секциями. Секции стенки содержат торцевую секцию стенки, две первые секции стенки и две секции второй стенки, шарнирно соединенные между собой аналогично сильфону. При обрушении здания секции стен располагаются рядом с основной секцией стены, секции крыши располагаются вертикально на стороне секций стен, удаленной от основной секции стены, а секции пола располагаются вертикально наружу от сложенной стены и секции крыши. Секции крыши образуют складную систему крыши, состоящую из элемента базового потолка, ферм и внешнего элемента крыши. Фермы параллельны друг другу, проходят в целом поперек и шарнирно прикреплены к элементу базового потолка. Внешние элементы крыши лежат на поясах ферм. Для системы обрушенной крыши требуется минимальное вертикальное пространство, что позволяет получить относительно высокий потолок, но при этом соответствовать стандартному размеру контейнера.

    … Прочитайте Moreread Less

    88 Цитаты


    СПИСОК ЛИТЕРАТУРЫ

    PDF

    Открытый доступ

    More Filters


    PATENT •

  • PREFABCRICTIP


    PATEN , King Merrill A

    07 марта 1973-

    Резюме: Сборная строительная конструкция состоит из ряда модульных блоков верхнего и нижнего уровня, причем блоки на каждом уровне расположены бок о бок, соединены, усиливают друг друга. друг на друга, и верхний уровень блоков накладывается на нижний уровень, так что в собранном виде блоки будут поддерживать кабину экипажа со смещением по отношению к собранной крыше верхнего уровня. В каждом блоке панель пола отстоят по вертикали от нижних краев боковых и торцевых панелей таким образом, чтобы определить жилые помещения над панелью пола и канал для инженерных коммуникаций под панелью пола; и при сборке предварительно сформированные коридоры через каждый блок образуют непрерывный коридор, который проходит через каждую серию модульных блоков верхнего и нижнего уровня в направлении, параллельном длине сборки, но перпендикулярном длине отдельных блоков. Ламинированная кабина пилота, состоящая из предварительно изготовленных секций, закреплена со смещением по отношению к крыше собранных верхних блоков и нависает над блоками без необходимости использования косыночных опор, в то время как нижние края блоков нижнего уровня крепятся непосредственно к предварительно собранной базовой решетке. при этом элементы салазок между блоками и базовой сеткой не нужны.

    …читать дальшечитать меньше

    41 цитата


    Патент•

    Шарнирная соединительная пластина

    […]

    John C. Jureit, John M. Desjardins

    90 9019 26 Nov Abstract Соединение включает в себя пару соединительных пластин, каждая из которых имеет множество зубцов, выбитых из нее для заделки в концы деревянных элементов, образующих часть фермы или рамы. Зубья распределены по большей части пластин, выступающих из их концевых частей. В концевых частях пластин предусмотрены отверстия. В одном из вариантов металл вокруг отверстия в конце одной пластины выдавливается через отверстие в конце другой пластины, в результате чего выдавленный металл образует опорную поверхность для поворота пластин относительно друг друга. В другом варианте зубы выбиваются из краевых частей вокруг отверстия одной пластины и вводятся через концевое отверстие в другой пластине. Эти зубья сформированы для создания несущей поверхности. Болты или заклепки также могут использоваться для шарнирного соединения пластин друг с другом.

    … Прочитайте Moreread Mest

    31 Цитаты


    Патент •

    Структура на крыше

    […]

    Генри E George

    28 декабря 1967-

    21 Цитации


    9 9000 9000.

    21 Цитации


    9
    9000.

    .

    Сборная строительная конструкция

    […]

    J Powell

    26 января 1971-

    Резюме: Сборная строительная конструкция, как правило, состоящая, по крайней мере, из двух модульных блоков, имеющих дополняющие друг друга системы крыш, скрепленные вместе, чтобы обеспечить цельную строительную конструкцию, каждая из дополнительных систем крыши, включающая в себя расположенную в продольном направлении стационарную секцию крыши и расположенную в продольном направлении подвижную секцию крыши, шарнирно соединенную вдоль продольной оси со стационарной секцией крыши, при этом стационарная секция крыши имеет выступающие вверх опорные средства, подвижная секция крыши имеет жесткое соединение, зависимые опорные средства и удлинитель, шарнирно соединенный с зависимой опорой средства порта, с помощью которых удлиняющая ножка может быть отодвинута от опорных средств, а зависимые опорные средства могут быть установлены на опорные средства для поддержки подвижной секции крыши в расположенном вниз нерабочем положении, а удлинительная опора может перемещаться между зависимыми средства опоры и средства опоры и установленные на средства опоры для поддержки подвижной секции крыши в расположенном вверх рабочем положении, средства, жестко соединяющие противоположные свободные концы подвижных секций крыши дополнительных систем крыши, когда подвижные секции крыши направлены вверх в рабочем положении, и средства для покрытия систем крыши, когда подвижная секция крыши находится в рабочем положении.

    …читать дальшечитать меньше

    12 упоминаний


    Патент•

    Многоуровневый прицеп-дом

    […]

    Harry W Locher

    02 июля 1969-900 Многоуровневый прицеп подходит для дома: 900 движение по дорогам общего пользования или автомагистралям, у которых верхний ярус убирается в нижний, включая средства подъема и опускания такого верхнего яруса по отношению к нижнему ярусу.

    …читать дальшечитать меньше

    11 цитат


    Performance

    Metrics

    1



    Citations

    No. of citations received by the Paper in previous years
    Year Citations
    1995 1

    Плюсы и минусы четырех различных типов кровли

    Новые металлические крыши

    Каждое дизайнерское решение важно, когда речь идет о строительстве дома вашей мечты. Каждая деталь, от цвета внутренней краски до листвы на вашем дворе и стиля вашей крыши, имеет значение. Независимо от того, строите ли вы дом своей мечты с нуля или ремонтируете старый дом, при выборе стиля крыши необходимо учитывать множество факторов. Ниже представлены четыре различных типа кровельных стилей , которые популярны в Соединенных Штатах, а также преимущества и недостатки каждого из них. Это руководство поможет вам выбрать дизайн, который лучше всего подходит для вашего дома.

    Двускатные крыши

    Один из самых популярных стилей крыш в Соединенных Штатах. Вы также можете знать двускатные крыши как скатные или остроконечные. У этих крыш есть две стороны, которые наклонены вверх, соединяясь наверху, образуя конек. Их легко узнать по треугольной форме. Остроконечные крыши могут принимать разные формы, но в большинстве домов с такой крышей выбирают открытый фронтон или прямоугольный фронтон. Хотя они появляются на многих разных домах, этот стиль крыши очень популярен среди домов в стиле ранчо и в стиле Кейп-Код. Этот стиль крыши настолько узнаваем, что вдохновил на создание нескольких известных литературных произведений, в том числе Энн из Зеленых Мезонинов и Дом с семью фронтонами .

    Pros

    Двускатные крыши очень популярны и не без оснований. Из-за более крутого уклона эта крыша может легко сбрасывать как воду, так и снег, что делает ее идеальной для районов с сильными дождями или суровыми зимами. Снег и дождь легко соскальзывают с крыши, уменьшая вероятность протечек и повреждения водой. Из-за своей довольно простой конструкции двускатные крыши часто дешевле, чем крыши других стилей. Первоначальная стоимость строительства ниже, а из-за крутого склона и снижения риска повреждения водой вам не придется беспокоиться о расходах на техническое обслуживание в будущем. Кроме того, двускатные крыши обеспечивают немного больше места, которое домовладельцы могут использовать в качестве дополнительного чердака или превратить в чердак или дополнительную спальню.

    Минусы

    Хотя крыша этого типа идеальна для районов с сильными дождями и снегопадами, подрядчики не рекомендуют двускатные крыши для районов, подверженных сильным ветрам или ураганам. Двускатные крыши, как правило, имеют небольшой выступ над фасадом дома, что в районах с сильным ветром может привести к тому, что крыша отслоится. Из-за своей конструкции двускатные крыши также представляют угрозу обрушения. Если строители не соорудят каркас крыши с использованием прочных опор, она может обрушиться.

    Предлагаемые материалы

    Двускатные крыши очень универсальны и хорошо сочетаются практически с любым кровельным материалом. Асфальтовая черепица или бетонная черепица являются популярным выбором для этого стиля, но металлическая кровля также является вариантом. Металл становится все более популярным, потому что он более экологичен и долговечен, чем другие кровельные материалы. При выборе стиля и материалов крыши вам также может потребоваться учитывать уклон вашей крыши. Поскольку наклон остроконечной крыши, как правило, круче, чем в других стилях, большая часть крыши становится более заметной — это играет важную роль в общем виде вашего дома. Асфальт является популярным недорогим решением, но его средний срок службы составляет от 13 до 20 лет. Кроме того, в течение первых 10 лет он начнет показывать значительный возраст и полосы. Однако качественная металлическая крыша прослужит 60 и более лет и сохранит свой цвет и красоту на протяжении всего срока службы. Кроме того, качественная металлическая крыша блокируется со всех сторон и способна выдерживать ветер со скоростью до 120 миль в час, что значительно снижает риск повреждения ветром.

    Шатровая крыша

    Другим популярным видом крыши в США является вальмовая крыша. Чем-то похожие на двускатные крыши, вальмовые крыши состоят из скатов, образующих конек по вершине. Однако, в отличие от двускатных крыш, вальмовые крыши состоят из четырех скатов вместо двух. Шаг склона может варьироваться от дома к дому, а также размер хребта. В некоторых домах все скаты сходятся в точке на вершине крыши, напоминающей форму пирамиды. В других случаях крыша может состоять из нескольких гребней, часто называемых вальмами и впадинами крыши. Отличный способ использовать коньки вальмовой крыши — установить вентиляцию конька. Это эффективное и экономичное дополнение обеспечит правильную вентиляцию вашего чердака. Вентиляционное отверстие помогает вашему дому стать более энергоэффективным и облегчает работу кондиционера.

    Pros

    Шатровые крыши обычно более устойчивы, чем двускатные, потому что они состоят из четырех скатов, а не из двух. Поскольку они немного прочнее, эти крыши являются лучшим выбором для районов с сильным ветром. Подобно двускатным крышам, наклон позволяет воде и снегу легко скатываться с крыши, практически не оставляя стоячей воды. Это значительно снижает вероятность повреждения водой и утечек.

    Минусы

    Поскольку вальмовые крыши состоят из четырех скатов вместо двух, стоимость строительства такой крыши может быть немного выше, чем двускатной. Этот стиль крыши состоит из сложной системы ферм и стропил, что может привести к увеличению периода строительства. Вальмовые крыши также требуют больше строительных материалов. Между стоимостью труда и материалов цена может начать быстро складываться.

    Предлагаемые материалы

    Как и двускатные крыши, вальмовые крыши хорошо сочетаются с большинством кровельных материалов. Для этого стиля крыши популярны черепица и черепица, а также шифер и металл. Вальмовые крыши могут иметь меньший уклон, чем другие стили кровли, поэтому металлическая крыша со стоячим фальцем, в которой шов вертикальный, а не горизонтальный, может быть хорошим выбором, поскольку она позволяет дождю и снегу соскальзывать еще легче.

    Мансардная крыша

    Популярные в европейской архитектуре мансардные крыши представляют собой четырехскатные крыши, каждая сторона которых состоит из двух скатов с разным уклоном. Нижние скаты более крутые, чем верхние, и часто украшены слуховыми окнами. Подобно вальмовым крышам, верхние скаты мансардных крыш сходятся, образуя конек. Этот стиль, также известный как французская крыша, появляется на известных французских достопримечательностях, включая Шато-де-Дампьер и части Лувра.

    Pros

    Мансардные крыши — отличный вариант для домовладельцев, желающих добавить немного дополнительного пространства в свой дом. Этот стиль с двойным наклоном может увеличить внутреннее пространство на вашем чердаке или добавить еще один этаж в ваш дом, не требуя большой дополнительной кладки. Если вы решите не добавлять чердак или дополнительный этаж, вы можете использовать мансардные крыши для создания более высоких сводчатых потолков. Мансардные крыши также поддаются дополнительным украшениям, например, искусно сделанным слуховым окнам.

    Минусы

    Из-за двухскатной архитектуры и относительно пологого наклона мансардных крыш этот стиль не идеален для районов с сильным снегопадом. Снег не соскальзывает так легко, как с вальмовых и двускатных крыш, что может привести к протечкам и даже к прогибу крыши. Мансардные крыши также дороже, чем другие стили, и процесс установки, как правило, дольше. Поскольку многие мансардные крыши также включают в себя дополнения и украшения, установка может занять некоторое время, а стоимость рабочей силы может быть выше.

    Предлагаемые материалы

    Домовладельцы, выбирающие мансардные крыши, часто выбирают уникальный дизайн, чтобы выделиться среди соседей. Таким образом, они могут выбрать не менее уникальный кровельный материал, например, шиферную черепицу с ромбовидным узором или блестящую медную металлическую кровлю. Металлочерепица – отличный вариант для такой крыши. Гладкость металла позволяет снегу легко скатываться с крыши. Кроме того, металлическая кровля поставляется в различных стилях, которые помогут вашему дому выделиться из толпы. Большинство кровельных материалов хорошо подходят для этого стиля кровли, но домовладельцы должны держаться подальше от черепицы, накладывающейся друг на друга.

    Вальмовая крыша

    Вальмовая крыша по конструкции аналогична мансардной, с двускатными сторонами; однако этот стиль покрывает только две стороны дома, тогда как мансардные крыши покрывают четыре. Крыши Gambrel являются лучшим выбором для крыш сарая в Соединенных Штатах, но они также распространены в домах в голландском колониальном стиле.

    Pros

    Подобно мансардным крышам, вальмовые крыши обеспечивают дополнительное пространство для дополнительного этажа или чердака. Именно по этой причине вальмовые крыши так популярны среди сараев и сараев. Они могут обеспечить дополнительное хранилище, не занимая дополнительного места. Вы также можете легко преобразовать пространство с мансардных крыш в чердак.

    Минусы

    Подрядчики строят вальмовые крыши с довольно открытой конструкцией, что делает их более подверженными обрушению. Подобно мансардным крышам, этот стиль не идеален для районов с сильным снегопадом и дождями, так как сильное давление этих элементов может привести к деформации крыши. В районах с сильным ветром или ураганами также следует избегать этого стиля, поскольку крыша покрывает только две стороны дома. Это облегчает отрыв крыши от дома. Для тех, у кого есть вальмовые крыши, вы должны проверять их ежегодно. Важно отметить, что затраты на эти проверки и последующее техническое обслуживание со временем могут возрасти.

    Предлагаемые материалы

    Деревянная и шиферная черепица особенно распространена для двускатных крыш, но подойдет практически любой материал. Однако металлическая черепица или панели являются одним из лучших материалов для вальмовых крыш благодаря их прочности и долговечности. Металлические крыши могут служить более 40 лет и требуют меньше обслуживания, чем другие кровельные материалы, что делает их отличным выбором для двускатных крыш. Очень прочный материал, такой как металл, снизит риск повреждения из-за погодных условий и со временем снизит затраты на техническое обслуживание.

    Выбор стиля крыши дома вашей мечты может быть сложной задачей, и, как мы видели выше, необходимо учитывать множество факторов. Некоторые стили кровли лучше подходят к определенным архитектурным стилям, но в конечном итоге выбор зависит от личного вкуса.

    Distinctive Metal Roofing предлагает металлические кровли различных цветов, которые мы можем применить к различным стилям кровли.

  • Добавить комментарий

    Ваш адрес email не будет опубликован.
