РАЗРАБОТКА ПЛАНА И РАЗРЕЗА (ПРОДОЛЬНОГО)

ЗРИТЕЛЬНОГО ЗАЛА КИНОТЕАТРА

Первый этап проектирования

1.1 Разработка плана зрительного зала

Определение основных размеров зала

Основные размеры зрительного зала (площадь, длина, ширина и высота) определяют исходя из формы, вместимости и нормируемой удельной площади согласно действующих ВСН-45—86, СНиП 2.08.02—89 (введены в действие с 1 января 1990 г.) и РТМ 19-77-77.

Определение площади зала

Площадь зала определяется по формуле:

S_з=S_уд∙ N,

где S_з— площадь зала, включая эстраду, м²;

S_уд — удельная площадь на одно место, м²;

N — заданное число зрительских мест.

В кинотеатрах круглогодичного действия S_уд = 1,0 м².

S_{з .}= 1,0м² ∙ 440 мест = 440 м²

Определение расчетной и полной длины зала

Расчетная длина Д зрительного зала — это расстояние от экрана до спинки сидения последнего ряда по оси зала, она зависит от вместимости N и формы зала.

Определяется расчетная длина для зала прямоугольной формы:

Д = 1,1 √N_.= 1,1 ∙ √440 = 23,073м ≈ 23м

Полная длина зала Д_збольше расчетной Д па величину заэкранного

пространства Т:

Д_з= Д + Т,

где Т — расстояние между экраном и поверхностью акустической отделки стены

за экраном, м.

При размещении громкоговорителей за экраном Т = 0,9 м для широкого экрана.

Д_{з .}= 23м + 1 = 24 м

Определение ширины зала

Ширина зала Ш₃ должна быть достаточной, чтобы разместить киноэкран необходимых размеров и разместить заданное число мест Nссоблюдением всех нормативов по условиям видимости.

Учитывая число зрительских мест, ширина зала определяется:

Ш_з= S_з/ Д_з = S_уд∙ N / Д_з

где S_з — площадь зала, м;

Д_з — полная длина зала, м.

Ш_з= S_з/ Д_з = S_уд∙ N / Д_з

Ш_{з .}= 440 м² / 24 м = 19 м.

Определение высоты зала

Высота зрительного зала В₃ определяется с учетом требований правильного размещения киноэкрана для проектируемого кинотеатра.

Согласно СНиП 2.08.02—89 киноэкраны должны быть размещены по высоте зала таким образом, чтобы превышение нижней кромки рабочего поля киноэкрана Н над уровнем пола у первого ряда составляло:

— для широкого, кашетированного, обычного киноэкранов не более 2 м.

Расстояние К от верхней кромки рабочего поля киноэкрана до выступающих конструкций отделки зала должно быть не менее 0,6 м.

На основании размеров Н, К и высоты киноэкрана Вш максимальная высота зрительного зала у киноэкрана определяется:

В₃= Н + В_ш+ К — для широкоэкранных кинотеатров;

В_{з .}= 2,0 + 4,21 + 0,6 = 6,81 ≈ 7м

Расчет размеров, выбор типа и формы киноэкрана

Согласно СНиП 2.08.02—89 и ВСН 45—80 ширина рабочего поля киноэкрана (изогнутого в горизонтальной плоскости по хорде) должна составлять:

Ш_ш = 0,43Д — для широкоэкранной кинопроекции;

Ш_ш= 0,43 ∙ 23 = 9,9 м

Расчетная высота рабочего поля киноэкрана определяется, исходя из ширины рабочего поля киноэкрана и свойственного для каждого вида кинопоказа соотношения сторон кадрового окна кинопроектора:

В_ш = Ш_ш/ 2,35

В_ш_.= 9,9 м / 2,35 = 4,21 м

В соответствии с РТМ 19-77—77 все кинотеатры и киноустановки рекомендуется оснащать диффузно-отражающими беломатовыми киноэкранами типа Д-Пст (перфорированные), установленными стационарно на раме.

Расчет и выбор фокусных расстояний кинопроекционных объективов

Фокусные расстояния Fкинопроекционных объектив рассчитываются

по формуле:

F =П_а/Ш_э ∙m

где F — искомое фокусное расстояние кинопроекционного объектива, мм;

П — проекционное расстояние (расстояние от центра киноэкрана до выступающей части кинопроектора), т.е.

П = Д + t_ст + г,

П_. = 23 + 0,5 + 0,35 = 23,85 м,

где Д — расчетная длина зала, м;

t_ст — толщина передней стены кинопроекционной, м;

0,5 — стена блочная, м;

г — расстояние от передней стены кинопроекционной до выступающей части проектора (без объектива), м

0,35 — при 35-мм кинопроекторах.

а — ширина кадрового окна кинопроектора, мм:

21,0 — для 35-мм широкоэкранных и кашетированных фильмов;

т — коэффициент, принимаемый равным:

2 — для 35-мм широкоэкранных (анаморфированных) фильмов;

1—для остальных фильмов;

Ш_э— расчетная ширина киноэкрана (Ш_о, Ш_к, Ш_ш, Ш_ф для соответствующего вида кинопоказа, м. )

По формуле определяется фокусное расстояние объектива для одного из видов кинопоказа. При проектировании широкоэкранных кинотеатров следует определить фокусное расстояние объектива для широкоэкранной проекции:

F_. = (23,85 ∙ 21,0 / 9,9) ∙2 ≈ 101,2 мм

По расчетному значению F_ш выбирают по таблице стандартный объектив, фокусное расстояние которого наиболее близко к расчетному, а далее выбирают соответствующую группу объективов F_к (станд) и F_O (станд.) для обеспечения требуемых видов кинопоказа и получения одинаковой высоты изображения:

В_э = В_К = Вш, и это 7 группа сочетания оптики:

Fш = 100 мм (ОКП1 – 100 -1)

Fо = 85 мм (ОКП2 – 85 -1)

Fк = 70 мм (ОКП6 – 70 -1)

Уточнение размеров киноэкрана

Уточнение ширины рабочего поля изогнутнутого киноэкрана Ш_ш производится

по формуле:

Ш_ш= П √1/ (0,25+ (Fст. /аm)²)

Ш_ш.= 23,85√1/ (0,25+ (100,0/21,0 ∙ 2)²) = 9,61 м

По уточненным размерам ширины рабочего поля киноэкрана уточняются высоты киноэкрана:

В ш = Ш_ш/ 2,35

В ш = 9,61/ 2,35 = 4,1 м

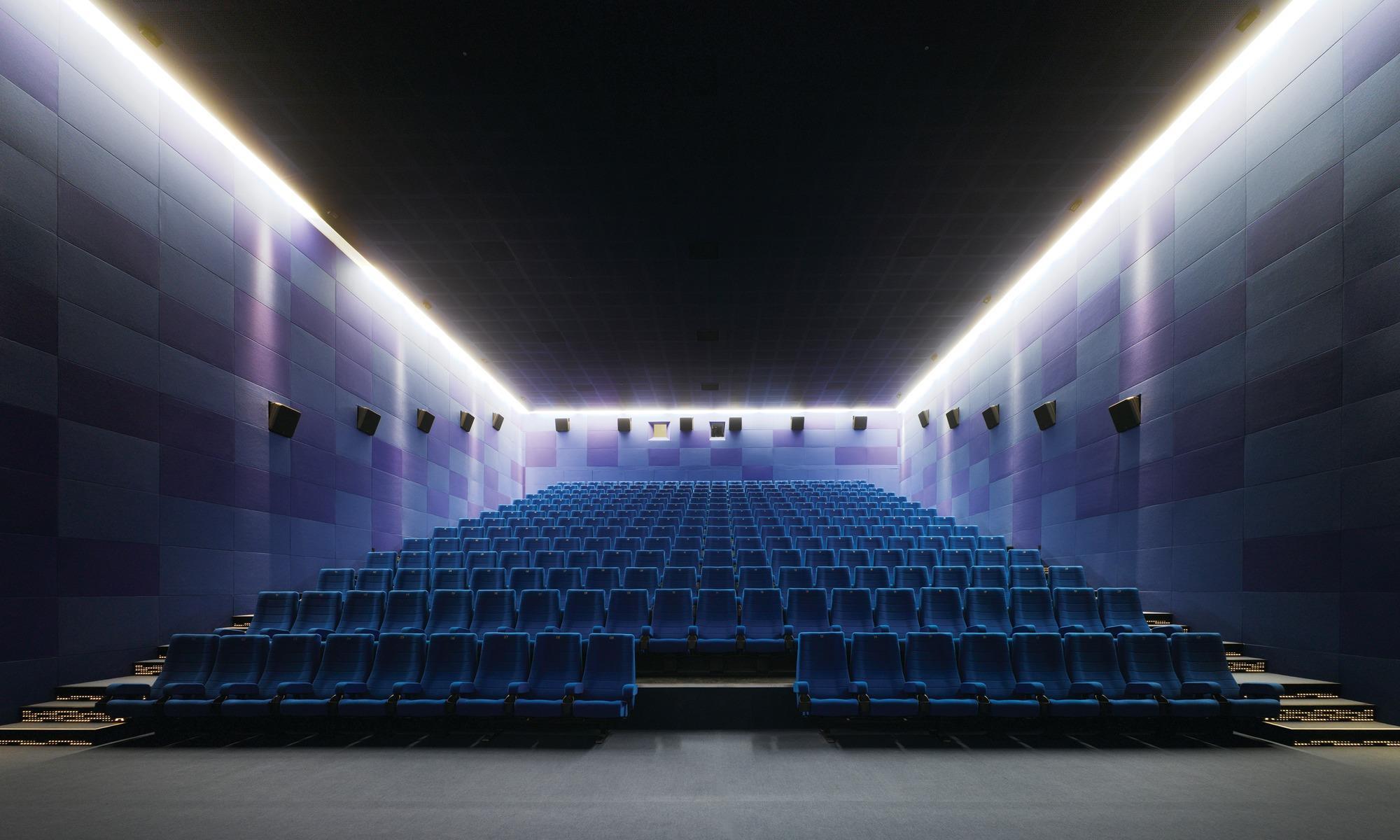

Планировка зрительских мест в зрительном зале

Размещение зрительских мест выполняется относительно киноэкрана с учетом требований ВСН 45—86 и СНиП 2.08.02—89, обеспечивающих оптимальные условия видения киноизображения.

Расстояние Г от экрана до спинки сидения первого ряда зрительских мест (по оси зала), м:

— при широкоэкранной проекции — 0.84Шш;

где Г= 0,84Шш = 0,36Д.

Г = 0,36 ∙ 23м = 8,28 м ≈ 8,3 м

Радиус сферы М, определяющий расстояние от экрана до спинки сидения последнего ряда (по оси зала), м:

М = Д — Г

М = 23 — 8,3 = 22,7 м

Общая ширина проходов и дверей рассчитывается с учетом степени

огнестойкости здания и вместимости кинотеатра, и для зданий 1-ой и 2-ой

степеней огнестойкости следует принимать ширину 0, 6 м на 100 зрителей,

и тогда

Ш_{пр. общ}. = 0,6 ∙ 440/100 = 2,4 м

Ширина входов (дверных проемов) в зрительный зал должна быть не менее половины ширины эвакуационных выходов из зала, но и не менее 1,2 м.

Принимаю два прохода по 1,3 м.

Уточняю количество мест в зале

п_{р .} = ( Д – Г/ 1)+1 = 15,5 ≈ 16 рядов

п_{м .}= (Шз – Шпр. общ) / Ш кр = (18 -2,6)/0,6 = 25,6 мест ≈ 26 мест, тогда

N факт = п_р∙ п_{м .}= 16 ∙ 27 = 432 мест, разность в 4 места составляет

около 1 %, что допустимо.

Подъем пола в зале

Х₀= Г = 8 м Y₀= 2,0 -1,2 = -0,8 м

Д = Х₂= 23 м, значит зона зрительских мест составляет

Х₂ — Х₀= 23 м – 8,0 м = 15 м, и её можно разбить на два участка, длиной

М и 7,5 м

Х₁ = Х₀+ l₁= 8,0 м +7 м = 15 м

Y₁ = 15 (-0,8/8 + 2,4∙0,14/1 ∙ lg15/8) = — 0,15 м

Y₂= 23(- 0,15 /15 + 0,34 ∙lg 23/15) = 1,13 м

Н_пп = 2,0 + 1,13 – 1,2 = 1,93 м ≈ 2,0м

Подъем пола в зале равен 2 м.

Второй этап проектирования

Выбор определенного комплекса кинотехнологического оборудования зависит от вместимости зрительного зала и вида кинопоказа.

При решении этого вопроса, в первую очередь, осуществляется выбор кинопроекционной аппаратуры, а затем — электропитающих, электрораспределительных устройств и комплекса звуковоспроизводящей аппаратуры.

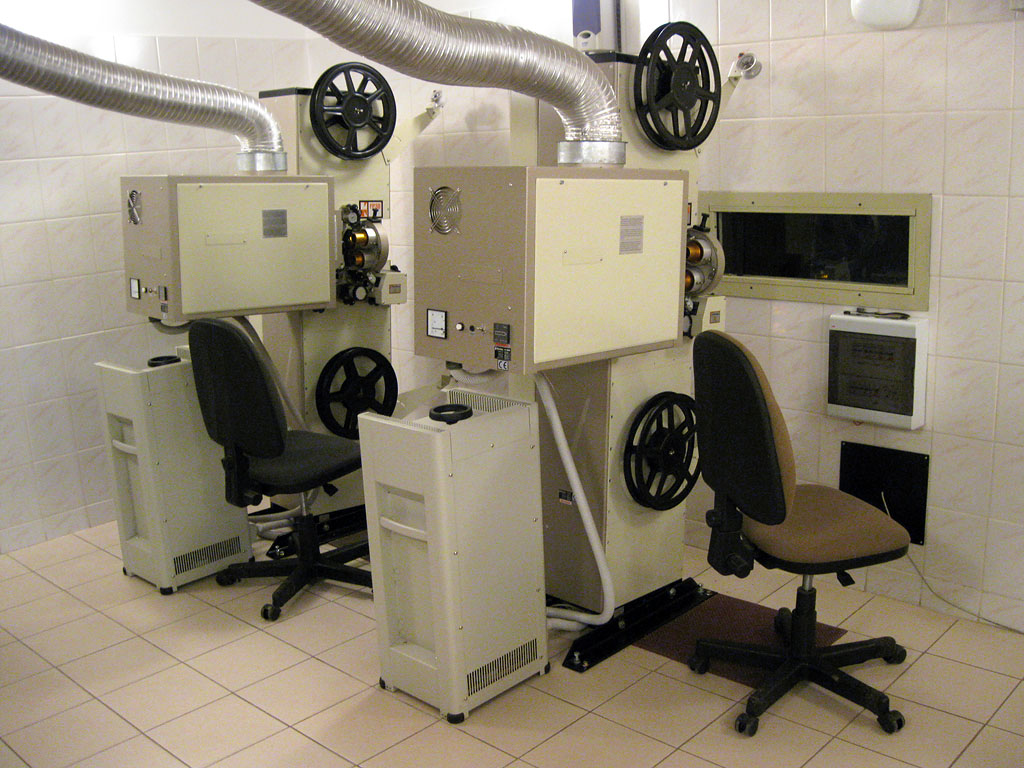

РАЗРАБОТКА ПЛАНА КОМПЛЕКСА ПОМЕЩЕНИИ

Третий этап проектирования

В состав помещений технологического обеспечения кинопоказа входят:

— проекционная – 21 м²

— комната киномеханика – 8, 1 м²

^{— мастерская киномеханика – 7, 5 м²}

— санитарный узел – 3, 3 м²

^—^тамбур 4, 7 м²

Общая площадь кинопроекционной – 54 м²

Киноаппаратного комплекса

P_уд = 75 / 4 = 18,75Вт/м²

P_уст = 18,75Вт/м²∙ 21 м²^{= 393, 75Вт}

n = 393, 75Вт / 100Вт ≈ 4 лампы — кинопроекционная

P_уст = 18,75Вт/м²∙ 7, 5 м²^{= 140,6 Вт}

n = 140,6 Вт / 100Вт ≈ 2 лампы — мастерская киномеханика

P_уст = 18,75Вт/м²∙ 3, 3= 61, 9 Вт

n = 61, 9 Вт / 75Вт ≈ 1 лампа — санитарный узел

P_уд = 100 / 4 = 25,0Вт/м²

P_уст = 25,0Вт/м²∙ 8,1 = 202, 5 Вт

n = 202, 5 Вт / 100Вт ≈ 2 лампы комната киномеханика

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

Алиев М. А., Ершов К.Г., Смирнов Б.А., Усачев Н.Н. Кинотеатры и видеозалы.
СПБ.: 1996.

2. Мамедова К.Г., Смирнов Б.А. Показатели качества кинопоказа в кинотеатрах
различного типа/ Методические указания Л.: 1990.

3. Мамедова К.Г. Кинотехнологические характеристики кинотеатров/
Методические указания Л.: 1988.

4. Алиев М.А. Кинотехнологическое оборудование/ Методические указания. Л.:
1990.

5. Смирнов Б.А. Электромонтаж кинотехнологического оборудования/
Методические указания. Л.: 1989.

6. Мамедова К.Г. Расчетно-планировочные решения зрительного зала и
помещений технологического обеспечения кинопоказа/ Методические
указания к выполнению курсового проекта по предмету «Кинотеатры и
видеозалы». СПБ.: 1991.

7. Мамедова К.Г. Разработка принципиальной монтажной схемы
кинотехнологической части проекта киноустановки/ Методические указания к
выполнению курсового проекта по предмету «Кинотеатры и видеозалы».
СПБ.: 1992.

8. Описания лабораторных работ, Алматы, 2006

9. Пособия по новой технике и технические описания современной кинопроекционной аппаратуры, Буглакова С.А., 2004 – 07 годы.

10. Нормативные документы: ВСН 45 – 86 – 86 и РТМ

11. Конспект лекций по предмету

ОГЛАВЛЕНИЕ

1. РАЗРАБОТКА ПЛАНА И РАЗРЕЗА (ПРОДОЛЬНОГО)

ЗРИТЕЛЬНОГО ЗАЛА КИНОТЕАТРА 4

1.1. Разработка плана зрительного зала 4

1.2. Расчет размеров, выбор типа и формы киноэкрана 5

1.3. Планировка зрительских мест в зрительном зале 8

2. ВЫБОР КОМПЛЕКСА ОСНОВНОГО И ВСПОМОГАТЕЛЬНОГО КИНОТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЙ 10

2.2. Второй этап проектирования 10

3. ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ (ЗАНУЛЕНИЕ) ОБОРУДОВАНИЕ НА КИНОУСТАНОВКАХ. 17

4. РАСЧЕТ СЕЧЕНИЯ ТОКОПРОВОДЯЩИХ ЖИЛ И ВИДОВ МАРОК ПРОВОДОВ И ЖИЛ 18

5. РАЗРАБОТКА ПЛАНА И РАЗРЕЗОВ КОМПЛЕКСА

ПОМЕЩЕНИЙ, ТЕХНОЛОГИЧЕСКОГО ОБЕСПЕЧЕНИЯ

КИНОПОКАЗА 20

6. СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 21

РАЗРАБОТКА ПЛАНА И РАЗРЕЗА (ПРОДОЛЬНОГО)

ЗРИТЕЛЬНОГО ЗАЛА КИНОТЕАТРА

Первый этап проектирования

1.1 Разработка плана зрительного зала

Определение основных размеров зала

Определение площади зала

Площадь зала определяется по формуле:

S_з=S_уд∙ N,

где S_з— площадь зала, включая эстраду, м²;

S_уд — удельная площадь на одно место, м²;

N — заданное число зрительских мест.

В кинотеатрах круглогодичного действия S_уд = 1,0 м².

S_{з .}= 1,0м² ∙ 440 мест = 440 м²

Читайте также:

Наука кинотеатра: проектирование и оснащение. Теория, правила, стандарты, рекомендации (обновляемый материал)

Мы не раз подчеркивали, что современный цифровой кинотеатр является сложным и высокотехнологичным объектом. Проектирование и оснащение такого объекта требует знания и правильного применения множества различных правил, которые в общем не существуют в виде целостной системы. Более того, часть этих правил является российскими (а иногда и советскими), часть — международными (особенно теми, что разработаны в рамках Digital Cinema Initiatives — ведущего мирового профессионального объединения в сфере цифрового кинопоказа).

Доступно о кинотехнологии

В связи с этим мы решили взять на себя нелегкий труд по сведению (пока что) воедино всей этой огромной нормативно-технической базы. Поскольку такая работа требует времени, мы будем обновлять этот раздел, размещая новые материалы. Следите за обновлениями!

Стандарты DCI

SMPTE S 428-1-2006 (требования к цифровому изображению)

Стандарт устанавливает требования к качеству изображения («картинки») и косвенным образом — к техническим характеристикам проекционного оборудования.

Операциональный уровень 1 — 4096 (верт.)/2160 (гор.)/24 кадр/сек

Операциональный уровень 2 — 2048 (верт.)/1080 (гор.)/ 48 кадр/сек

Операциональный уровень 3 — аналогично/24 кадр/сек.

Коэффициент пропорциональности 1:1, анаморфические и другие геометрические искажения изображения не допускаются.

Пиксели нумеруются в следующем порядке: слева направо, сверху вниз (по вертикали).

Глубина цвета — 12 бит.

SMPTE RP 431-2:2011 (требования к эталонному проектору)

Проектор должен обеспечивать воспроизводство изображения с характеристиками, изложенными выше.

Яркость отраженного окружающего света (при выключенном проекторе) для экрана должна быть менее 0,03 канделы/кв.м.

Значения цвета для оценки качества цветопередачи рассчитываются для яркости проектора, не превышающей 52,37 кд/кв.м.

Секвенциальный (вычисляемый) контраст равен 1200:1

Внутриэкранный контраст равен 100:1

Цветовая палитра (минимальная) в значениях цветов по CIE Publication 15:2004, Colorimetry, 3rd Edition:

Красный (11. 90597, 0.6800, 0.3200)
Зеленый (34.63657, 0.2650, 0.6900)
Голубой (3.805772, 0.1500, 0.0600)
Виртуальный белый (50.34832, 0.3190, 0.3338)

Точность цветопередачи (в координатах x,y):

Красный (0.6800 ± .01 0.3200 ± .01)
Зеленый (0.2650 ± .02 0.6900 ± .02)
Голубой (0.1500 + 0.01/-0.03, 0.0600 + 0.02/-0.04)

Стандарты DIGSS (Digital Immersive Giant Screen Specification)

Указанный стандарт разработан Ассоциацией кинотеатров с очень большими экранами (Giant Screen Cinema Association) для унификации требований к так называемому «премиальному формату кинопоказа» (premium large format). Премиальным называют кинопоказ, параметры которого (например, размер экрана) превосходят некоторое стандартное значение. Самым явным пример является iMAX, но в целом каждая крупная кинотеатральная сеть разрабатывает свой премиальный формат (UltraAVX. XD, iSense, Xtreme, Event, ETX, Prime, Ultra AVX, Ultra Screen DLX, China Film Giant Screen).

Требования к характеристикам изображения:

Коэффициент пропорциональности (отношение длины к высоте, aspect ratio) — 1.33:1 или 1.85:1

Горизонтальное разрешение — 4096 пикс., вертикальное 3072 пикс. (для 1.33) или 2160 пикс. (1.85)

Кадровая частота (fps) — 24 кадр/сек для 2Д и 48 кадр/сек. для 3Д. Рекомендуемые 48 кадр/сек и 60 кадр/сек для 2Д и 120 для 3Д

Яркость белого не менее 20 фут-ламберт (68,53 кандел/кв.м.)

Однородность яркости от углов к центру не менее 80 процентов (то есть яркость в центре не может более чем на 20 процентов превосходить яркость по углам экрана)

Последовательный контраст 2000:1, внутриэкранный 150:1

Цветовая палитра Rec.2020

Требования к контенту:

Форматы файлов TGA, PNG, DPX, IMF, ACES, EXT, etc., для 1.33. Jpeg2000 для 1.85 (DCI аналогично)

Без сжатия для 1.33. Сжатие для 1.85

Битрейт 250 МБит/с

Требования к звуку

Минимум 12 каналов, 16 рекомендуется

Битовая глубина 24 бит

Время реверберации не более 0,5 секунды для экрана шириной не менее 24 м или зала на 400 зрителей. Для зала бОльшей вместимости реверберация 0,8 сек.

Требования к кинозалу

Угол подъема гребенки не менее 12 и не более 30 градусов по отношению к плоскости пола. Рекомендуется от 20 до 25 градусов

Точка зрения зрителя на первом ряду должна находиться на расстоянии 0.28 или 0.33 раза высоты экрана от нижнего края экрана

Длина экрана не менее 21.3 или 285 кв.м, высота не менее 16 м для 1.33 или 11,5 для 1.85

Пространство для размещения зрителей ограничивается двумя линиями, исходящими из центра линии экрана и и расходящимися каждая на не более 45 градусов (угол между каждой из линий и перпендикуляром, проведенным через центр нижней линии экрана равен 45 градусов)

Первый ряд располагается не ближе чем 0.33 раза от длины экрана

Самый дальний ряд находится на расстоянии, не превышающем длину экрана

Иные международные стандарты

IEC /EN 62471-5 (Фотобиологическая безопасность ламп и ламповых систем — стандарт Международной электротехнической комиссии)

Основным риском является повреждение роговицы глаза, а также кожных покровов мощным излучением (мощным считается проектор с общим потоком излучения, превышающим 8 тыс. люмен). Мощные проекторы с указанным потоком излучения относятся к 3, повышенному классу опасности.

Для каждого проектора производителем устанавливается понятие «опасного расстояния» — дистанция до источника излучения, при которой величина переносимой энергии через единицу поверхности больше некоторого безопасного значения. Для мощных проекторов опасное расстояние превышает 1 м.

Безопасное расстояние в случае рассеяния светового потока по ширине (справа и слева по горизонтальной оси сечения) — не менее 1 м.

Безопасное расстояние в случае рассеяния светового потока по высоте (сверху и снизу по вертикальной оси сечения):

для залов с фиксированным размещением зрителей — не менее 2 м от пола до нижней поверхности светового конуса;
для залов со свободным перемещением зрителей (включая возможность размещения зрителей на плечах друг у друга) — не менее 3 м. от пола до нижней поверхности светового конуса.

IEC 608255-1 (Безопасность лазерной аппаратуры — стандарт Международной электротехнической комиссии)

Все лазерные проекторы (проекторы с лазерным источником излучения) от Barco относятся ко 2 и ниже классам лазерной опасности (наиболее опасными являются устройства 4 класса опасности).

Своды правил строительные

СП 118.13330.2012 Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009 (с Изменениями N 1-4)

Площадь зрительного зала кинотеатра, концертного, театрального и универсального залов определяется из расчета кв.м.площади на зрителя и рассчитывается:

Тип зала

Кв.м.на зрителя

Кинозал:

А)Постоянный

Б)

КИНОПОКАЗА — Студопедия

Третий этап проектирования

При выполнении этого проектирования рекомендуется такая последовательность решений:

1. Определение состава и площадей помещений технологического обеспечения кинопоказа (помещений кинопроекционной группы).

Состав и площадь помещений кинопроекционной группы следует принимать как показано в таблице 6.

Независимо от типа и числа кинопроекторов в многозальных кинотеатрах необходимо проектировать мастерскую киномеханика площадью 10м².

2. Составление плана помещений технологического обеспечения кинопоказа.При решении этого вопроса важно, в первую очередь, спланировать помещение кинопроекци
онной.

Определив по таблице 6 площадь проекционной для проектируемой киноустановки, необходимо разместить в ней аппаратуру и оборудование выбранного комплекса; определить требуемую ширину, глубину и высоту помещения.

Планировку и размеры кинопроекционной следует принимать в соответствии с нормативами, приведенными в таблице 7 и на рисунке 6, и согласно ВСН 45—86.

После определения ширины А и глубины Б следует рассчитать площадь Sпр проекционной и сравнить ее с нормируемой по таблице 5 для проектируемой киноустановки: S_пр = = АБ.

Размещение аппаратуры и оборудования вдоль левой, правой или задней стен проекционной решает проектировщик.

Таблица 6 – Состав и площадь помещений кинопроекционной группы.

Примечания:1. Всоответствии с РТМ число кинопроекторов в проекционной следует принимать при эксплуатационной нагрузке, составляющей 4 и более киносеансов в день:

— на широкоформатной киноустановке (70/35-мм) — 4 кинопроектора;

— на широкоэкранной киноустановке (35-мм)—3 кинопроектора.
При эксплуатационной нагрузке менее 4-х киносеансов в день и на киноустановках сезонного действия устанавливаются 2 кинопроектора. На 16-мм киноустановке—1 кинопроектор.

В широкоформатных кинотеатрах запрещается установка 35-мм кинопроекторов.

2. При использовании для кинопоказа передвижной 16-мм киноустановки допускается предусматривать в зале огороженное барьером место, площадью 4 м².

3. При установке 2-х кинопроекторов, а также при большем количестве кинопроекторов в многозальных кинотеатрах допускается не предусматривать помещение перемоточной для каждого зала. При этом пло
щадь проекционной должна быть увеличена на половину площади перемоточной.

4. Только при установке кинопроектора с ксеноновой лампой 5 кВт и более, с водяным охлаждением .электродов.

5. Предусматривается в кинотеатрах вместимостью 400 человек и более.

Таблица 7 – Нормируемая площадь кинопроекционной.

с учетом требований эксплуатации оборудования, обеспечения простоты и удобства монтажных работ. В качестве примера на рисунке 7 приведен план кинопроекционной для широкоэкранной киноустановки. Располагать проекционную необходимо по продольной оси зала, так как при этом оптические оси кинопроектора образуют наименьшие углы кинопроекции в горизонтальной фг и вертикальной фв или фн плоскостях.

На рисунке 8 дана планировка кинопроекционной в плане зрительного зала кинотеатра. Планировка проекционной по высоте зала (в разрезе) зависит от хода лучей проекции, которые определяются после планировки зрительских мест и построения подъема пола. Планировка кинопроекционной по высоте зала (в разрезе) показана на рисунке 9.

Расстояние Ц от нижнего проекционного луча до пола в зоне зрительских мест должно быть не менее 1,9 м.

Для построения проекционной необходимо от точки подъема пола последнего ряда зрительских мест отложить по вертикали размер Ц=1,9 м. Полученная точка будет соответствовать центру проекционного окна (это самое низкое положение кинопроектора по высоте зала). Соединив полученную точку с нормалью к центру экрана, определяют значение вертикального угла кинопроекции фв или фи. (Значение углов проекции определяется расчетным путем по данным построения).

Рисунок 6 – Схема планировки кинопроекционой.

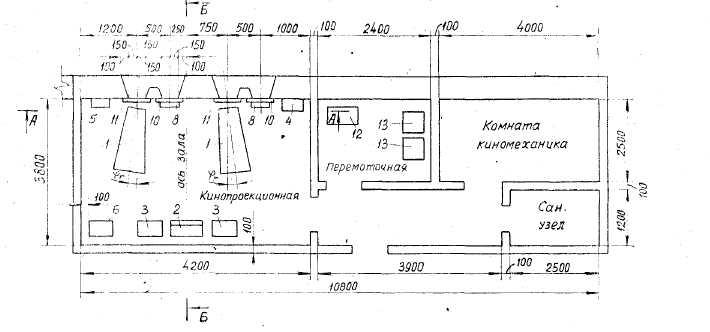

Рисунок 7 – План кинопроекционной для широкоэкранной киноустановки.

При возможности желательно, чтобы вертикальные углы кинопроекции были равны 0°. По полученному значению следует определить расстояние И от центров проекционных и смотровых окон до отметки чистого пола проекционной.

Рисунок 8 – Планировка кинопроекционной относительно зрительного зала (в плане).

Рисунок 9 – Планировка кинопрекционной по высоте зрительного зала (в разрезе).

В таблице 8 приведены высоты оптической оси проектора в зависимости от вертикальных углов кинопроекции.

Таблица 8

Продолжение таблицы 8

При планировке остальных помещений кинопроекционной группы следует учитывать рекомендации:

1) все помещения желательно располагать на уровне одного этажа;

2) помещение агрегатной проектировать относительно проекционной так, чтобы было удобнее, проще и дешевле выполнять монтаж электрических линий между оборудова
нием, установленным в них;

3) помещение перемоточной рекомендуется располагать в непосредственной близости с проекционной;

4) помещение радиоузла следует обеспечить визуальной связью со зрительным залом и удобной связью с фойе, озвучание которого производится из помещения радиоузла;

Рисунок – 10. План помещений кинопроекционной группы широкоэкранного кинотеатра вместимостью более 400 мест на 3 поста.

5) двери помещений должны иметь размеры 0,9X2 м.
Двери следует располагать с учетом размещения технологического оборудования, открывание дверей должно быть в направлении выхода наружу.

При устройстве дверей в боковых стенах проекционной их надо проектировать на расстоянии от передней стены не менее 2,5 м;

6) выход из помещений кинопроекционной группы должен быть наружу или на лестничную клетку, связанную с выходом наружу.

Разрешается выход из помещений в фойе или вестибюль кинотеатра через помещение, не связанное с пребыванием зрителей.

Можно много разработать вариантов планировок помещений кинопроекционной группы в зависимости от типа кинотеатра, планировочного решения зрительного зала и комплексов кинотехнологического оборудования.

В качестве примера на рисунке 10 приведен план помещений кинопроекционной группы широкоэкранного кинотеатра на 3 поста.

3. Размещение аппаратуры и оборудования в помещениях кинопроекционной группы и в зрительном зале.

Проектирование кинотеатров. Краткий обзор требований и нормативных документов

Все помещения кинотеатра подразделяют на следующие группы: зрительный комплекс; киноаппаратный комплекс; служебно-хозяйственные помещения.

Каждая из этих групп помещений получает развитие, соответствующее характеру и вместимости здания кинотеатра. Площади помещений, входящие в состав каждой группы, приводятся в нормах проектирования кинотеатров.

Взаиморасположение групп должно создавать простой и удобный график движения зрителей, оптимальные условия технологического процесса демонстрации фильма и пожарную безопасность.

Помещения зрительского комплекса включают: зрительный зал, кассовый вёстибюль с помещениями касс, распределительные кулуары или фойе (в зависимости от типа кинотеатра), буфет, курительную и санитарные узлы. Проектирование кинотеатров с расширенным составом помещений ведется по индивидуальным заданиям, в которых определяется состав помещений, отвечающий конкретным условиям места строительства. При этом вместимость кафе и помещений для клубной работы, как правило, должны приниматься не более 30% вместимости зрительного зала кинотеатра.

Вестибюль с кассами в больших кинотеатрах (на 600 мест и более), как правило, делится на два помещения: кассовый и входной вестибюли. Кассовый вестибюль имеет самостоятельный вход и должен быть связан через дверь с входным вестибюлем так, чтобы посетитель, купив билеты, мог, не выходя на улицу, пройти в вестибюль. Площадь кассового вестибюля вместе с кассами определяется из расчета 0,06-0,08 на одно место в зрительном зале. При этом количество кассовых окон определяется из условия, что одно окно предназначается для 200-250 зрительских мест, а площадь касс составляет 1,5 м² на одно окно.

Российские нормативы проектирования кинотеатров

МГСН 4-17-98 Культурно-зрелищные учреждения

ВСН 62-91 Учёт потребностей инвалидов. Кинотеатры: учёт потребностей инвалидов

СНиП 2.08.02-89 Раздел «Проектирование театров»

ВСН 45-86 Культурно-зрелищные учреждения

СНиП 21-01-97 Пожарная безопасность зданий

ВППБ 40-01-97 Пожарная безопасность кинопредприятий

НПБ 110-99 Автоматические установки тушения пожара

НПБ 104-95 Проектирование систем оповещения

НПБ 105-95 Категории пожарной опасности зданий

ВППБ 13-01-94 Пожарная безопасность учреждений культуры

ППБ 01-93 Правила пожарной безопасности в Российской Федерации

ППБ 11-84 Пожарная безопасность кинопредприятий

ГОСТ 24146-89 Измерение времени реверберации

Стандарт СЭВ 4867-84 Защита от шума

ГОСТ 16297-80 Материалы звукоизолирующие и звукопоглащающие

ГОСТ 2337-78 Шум. Методы измерений

СНиП 2-12-77 Защита от шума

ОСТ 19-154-2000 Параметры зрительных залов

OCT 19-155-2000 Кинотеатры: качество изображения

ОСТ 19-157-94 Кинотеатры. Качество звуковоспроизведения

РТМ 19-77-94 Кинотеатры. Руководящий технический материал

ГОСТ 17813-90 Кинопроекторы. Параметры

ОСТ 19-32-83 Киноэкраны. Параметры

СНиП 23-05-95 Естественное/искусственное освещение

СНиП 20405-91 Отопление, вентиляция, кондиционирование

Правила устройства электроустановок

Иностранные нормативы проектирования кинотеатров

SMPTE 202M Характеристики В-цепей кинозалов

SMPTE 196M Освещение экрана и условия просмотра

SMPTE EG-18 Дизайн эффективных кинотеатров

SMPTE EG-5 Качество проецируемого изображения

SMPTE PR-98 Измерение освещённости экрана

SMPTE PR-141 Уровни акустических шумов в кинозалах

Lucasfilm THX Архитектурные решения для кинозалов

Lucasfilm THX Техническое руководство для кинотеатров

Lucasfilm THX Требования к сертифицируемым кинозалам

Где учат проектировать кинотеатры?

Проектированию кинотеатров и видеокомплексов посвящаются отдельные учебные программы в рамках дисциплины «Технологические комплексы зрелищных предприятий». Например, на Факультете АудиоВизуальной Техники Санкт-Петербургского государственного университета кино и телевидения учебный курс по проектированию кинотеатров содержит следующие темы:

Тема 1. Методика проектирования зрительного зала кинотеатра

1.1. Методика расчета:

— геометрических размеров зала прямоугольной формы по заданной вместимости;

— геометрических размеров зала трапециидальной формы по заданной вместимости;

— ориентировочной вместимости зала прямоугольной формы по заданным размерам;

— ориентировочной вместимости зала трапециидальной формы по заданным размерам.

1.2. Расчет и выбор фокусных расстояний кинопроекционных объективов и определение формы и размеров экрана. Планировка зрительских мест. Требования нормативных документов по планировке зала. Методика расчета вместимости зрительного зала прямоугольной формы. Методика расчета вместимости зала трапециидальной формы.

1.3. Определение профиля подъема пола в зоне зрительских мест. Построение продольного разреза зрительного зала. Взаимное расположение киноэкрана и зрительских мест. Размещение эстрады и балкона.

Тема 2. Выбор кинотехнологического оборудования

2.1. Выбор кинопроекционного оборудования.

2.2. Выбор звуковоспроизводящей аппаратуры:

— расчет электрической мощности усилительного устройства для монофонического звуковоспроизведения. Выбор комплекса звуковоспроизведения для монофонического звуковоспроизведения;

— определение мощности усилительных каналов для стереофонического звуковоспроизведения. Выбор комплекса звуковоспроизведения для стереофонического звуковоспроизведения

2.3. Выбор электросилового и вспомогательного оборудования. Разработка экспликации кинотехнологического оборудования.

Тема 3. Расположение кинотехнологического оборудования в зрительном зале

3.1. Расположение оборудования при монофоническом звуковоспроизведении фонограмм.

3.2. Расположение оборудования при стереофоническом звуковоспроизведении фонограмм.

Тема 4. Планировка помещений киноаппаратного комплекса.

Расположение кинотехнологического оборудования в кинопроекционной.

Тема 5. Разработка схемы внешних соединений кинотехнологического оборудования

5.1. Разработка принципиальной электрической схемы внешних соединений комплекса КТО.

5.2. Разработка структурной схемы внешних связей комплекса КТО

Тема 6. Разработка схемы подключений электрических линий кинотехнологического оборудования.

6.1. Провода, кабели и электромонтажное оборудование, применяемые при монтаже кинотехнологического оборудования.

6.2. Прокладка электрических линий в трубах.

6.3. Прокладка электрических линий в каналах.

Тема 7. Акустический расчет.

7.1. Расчет звукопоглощения в зрительном зале. И выбор акустических материалов для обработки зала.

7.2. Расчет звукоизоляции зрительного зала.

7.3. Акустическая обработка кинопроекционной.

Тема 8. Системы сертификации кинотеатров.

8.1. Сертификация кинотеатров по ОСТ 19-238-01.

8.2. Сертификация кинотеатров по системе ТНХ.

Тема 9.Методика проектирования видеокомплексов.

Тема 10. Выбор видеооборудования.

Тема 11. Расположение видеооборудования.

Тема 12. Разработка схемы внешних соединений видеооборудования.

Тема 13. Разработка схемы подключений видеооборудования.

Дисциплина «Проектированию кинотеатров и видеокомплексов» базируется на таких учебных дисциплинах как «Физика», «Акустика», «Схемотехника аналоговых устройств», «Кинотехника», «Аудиотехника», «Аудиоавтоматика», «Электропитающие устройства», «Видеотехника», «Безопасность жизнедеятельности» и требует серьёзного подхода при подготовке специалистов-проектировщиков.

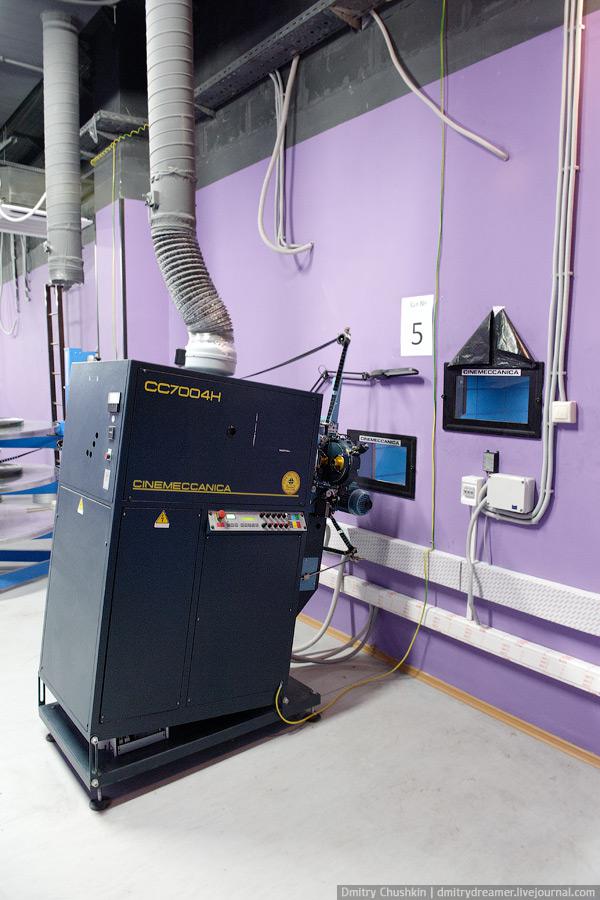

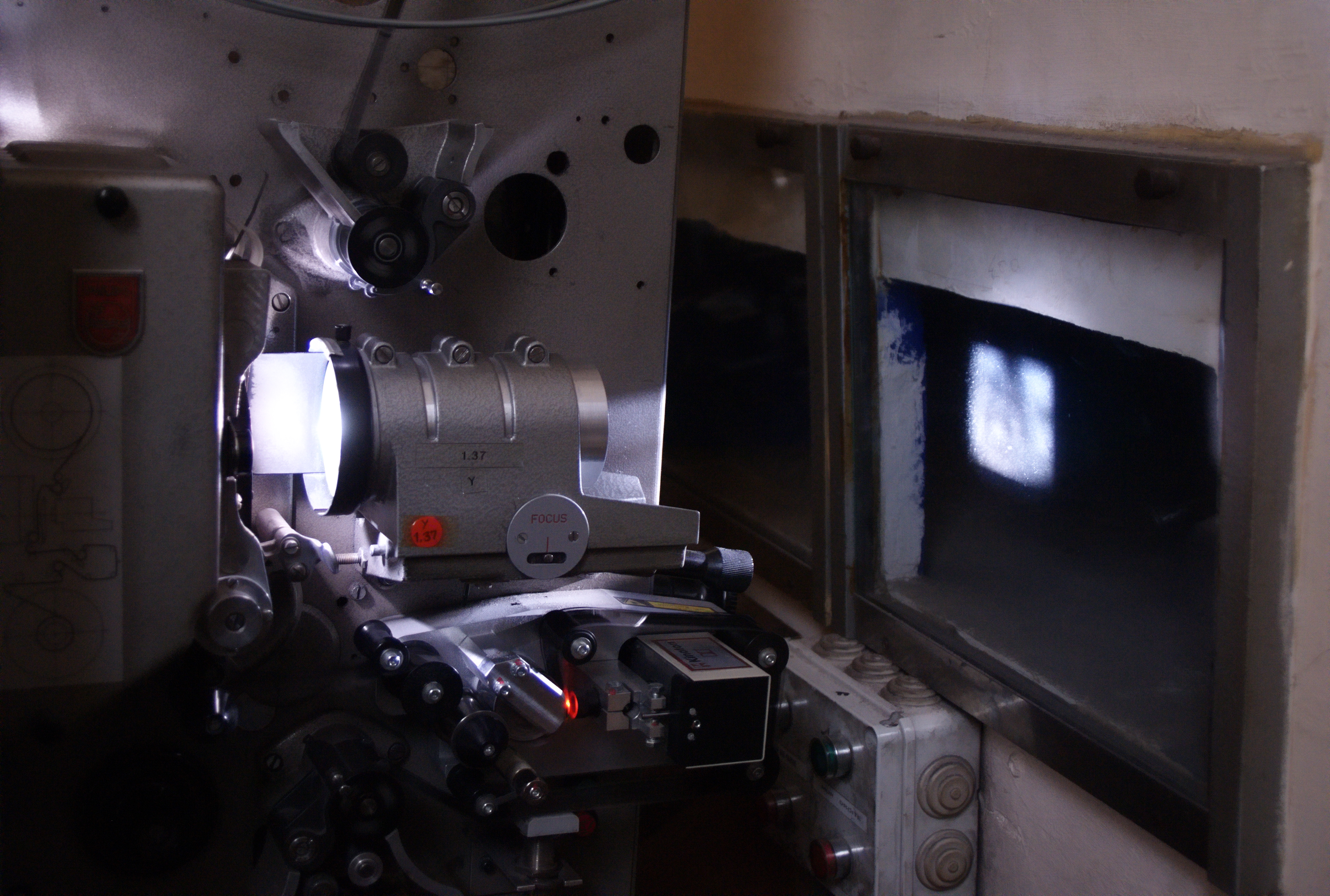

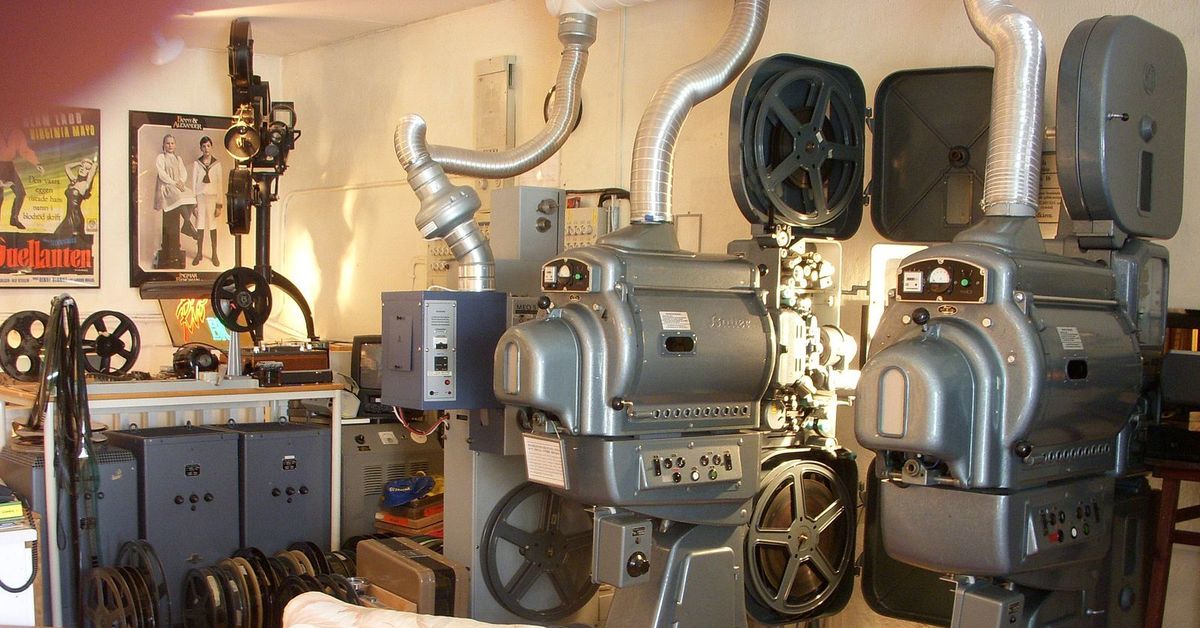

The Projection Room — ПРОСМОТР В КИНО

Я считаю, что кризис среднего возраста — одна из самых больших проблем, с которыми приходится сталкиваться человеку в наши дни. Болезненность, застой и тоска, возникающие в результате этого, могут нанести довольно существенный ущерб психическому благополучию человека. Добавьте к этому, продолжая чтение

«Невидимая коллекция» чувствует себя одновременно сатирической критикой и сочувственным плачем, словно взывая к разоблачающей силе кино ― самого молодого члена канона искусства, чтобы спасти и возродить художественные устремления человечества из источника ностальгии и всепоглощающего высокомерия. их практика и последующее архивирование…

Надеяться передать кинематографический метод Миттала простыми словами может быть тщетным упражнением из-за исключительной области звуков и изображений, к которой он принадлежит, но самое близкое, что напоминает формально-амбициозный документальный подход Бирхи, — это, вероятно, поиск: быть точный, своего рода отчаянный поиск, похожий на буквальный, изображенный в фильме, где семья перемещенного рабочего теперь пытается переместить его в другой город, спустя годы после его исчезновения …

«Мисс Мэн» начинается с монтажа лиц, видений и нежных ласк, после которых мы видим нашего главного героя Маноба, сидящего в одиночестве в своей комнате.Он начинает накидывать сари вокруг своего тела тело, которое, кажется, открыто восстает против его сексуального существа ― и сидит, глядя в зеркало, возможно, единственное место, которое позволяет ему мельком увидеть свою настоящую личность …

Homo Sapiens — фильм, в котором главные персонажи становятся еще более заметными из-за их отсутствия, их физическая реальность не видна, но, тем не менее, ощущается, как обращение к гигантскому слону (не) в комнате.Самое близкое, что мы когда-либо подходим к антропоморфному присутствию, — это камера, наполненная бутылями, хранящими органы человека и животных…

Некоторые из величайших фильмов, когда-либо снятых в истории кино, были сняты не на английском языке, но большинство людей, с которыми я сталкиваюсь, не знают об этих жемчужинах из-за того, что эти фильмы недостаточно популярны, и из-за определенного предубеждения против просмотра фильмов. с субтитрами.Продолжить чтение

Одна из центральных тем и забот Лава Диаса представлена в Batang West Side, которую он продолжал исследовать дальше почти во всех своих последующих фильмах, — опасности разделения и отбрасывания болезненных воспоминаний вместо того, чтобы иметь с ними дело…

Манодж Баджпаи — это Ганпат Бхонсле, шестидесятилетний мужчина в очках с толстой оправой, с густыми усами цвета соли и перца, постоянно одетый в белые одежды, иногда в пятнах.Бхонсле — немногословный человек с задумчивым взглядом. Он живет в многоквартирном доме на лодке, и его окружают соседи, чья культурная самобытность неоднородна…

«Мы все в основном живем в мире, который мы определяем по исчезнувшим людям». Сейчас мы живем в очень странные времена. Миллионы людей заражаются смертельным вирусом, от которого у нас пока нет лекарства.Сотни тысяч мертвы, и никто не знает, когда продолжить чтение

«Шивапуранам» открывается с помощью кинопроектора, его свет постоянно усиливается, пока не становится ослепляюще ярким, а разрез спасает нас от ухудшения зрения. Это важный начальный кадр, который устанавливает центральный повторяющийся объект и через луч проецируемого света, исходящего из апертуры, отражает ключевую тему, пронизывающую остальную часть фильма: взгляд (« эякуляционная сила глаза », как Брессон называет это), и то, как он вторгается в общие и личные пространства, выполняя подавленные желания и формируя реальность.

Кинотеатры

Academic
Это применимо к мероприятиям, проводимым профессорами или студентами в прямой поддержке курсов за кредит.
На эти мероприятия не взимается плата за регистрацию или за вход. Контент должен быть напрямую связан с учебной программой. Клиенты должны предоставить применимый код курса (студент) и / или код бюджета (профессор).

Внутренний

Это относится к мероприятиям, проводимым текущими преподавателями, персоналом и всеми признанными студенческими ассоциациями с действующим университетским удостоверением личности, которым требуется доступ и использование пространства университета для проведения своей деятельности, связанной с университетом.

Внутренние критерии пользователя

Мероприятие организовано факультетом или персоналом для регулярной работы кафедры Университета

и / или

Мероприятие организовано признанными студенческими ассоциациями для мероприятий, связанных с мандатом студенческих групп.

Мероприятия могут включать в себя различные типы мероприятий, включая конференции, которые не считаются крупными событиями / конференциями. По всем вопросам о крупных конференциях / мероприятиях или для получения дополнительной информации, пожалуйста, обращайтесь в отдел гостеприимства по следующему адресу: гостеприимство[email protected].

Студенческие группы должны иметь утвержденную стоимость и код бюджета за 5 рабочих дней до мероприятия.

Внешние / предпочтительные
Внешние / предпочтительные пользователи (лица, группы или организации), которые не являются членами Университета и которые хотят использовать пространство кинотеатров Университета. Сюда входят нынешние преподаватели, сотрудники и студенты, выпускники и вышедшие на пенсию сотрудники университета, которые хотят проводить мероприятия, не связанные с университетом, на территории кампуса (личные мероприятия) и некоммерческие организации (требуется активный NEQ).Стандартный договор аренды и залог потребуется во время бронирования. Окончательная оплата будет произведена чеком на имя Университета Конкордия.

Сборы за отмену
Сборы за отмену будут применяться, если мероприятие или оборудование отменяются в письменной форме менее чем за десять (10) рабочих дней до даты мероприятия. Неявка на мероприятие считается отменой.

Внутренний: 25 долларов США / место в день

Внешний / Предпочтительный: В соответствии с условиями и положениями Соглашения о размещении

Пользователь также будет нести ответственность за любые связанные с мероприятием расходы, понесенные Университетом.Может взиматься плата за отмену при планировании мероприятия по гостеприимству.

Projection Dreams — Алгарве, Португалия — Специалисты по индивидуальным домашним кинотеатрам, многокомнатному аудио / видео, домашней автоматизации

Projection Dreams — Audio / Video Interiors — это группа экспертов, способных превзойти самый точный Cinema или Audio Visual опыт, который вы когда-либо видели или слышали.
От проектирования до установки, как члены CEDIA , все Custom Home Кинотеатры из Projection Dreams — Аудио / Видео Интерьеры , будь то тематический дом Кинотеатры , классический дом кинотеатры или любой Audio Visual Environment, будет соответствовать стандартам ISF video и THX audio .Эстетические элементы уникальны для клиентов в сочетании с простотой эксплуатации, не имеющей аналогов в отрасли, благодаря Projection Dreams — Аудио / Видео Интерьеры проприетарная интеграция и Home Решения по автоматизации .
Обладая более чем 40-летними знаниями, накопленными в мирах Cinema и Hi-Fi , в том числе ARRI 35 мм, то есть Projection Dreams — Audio / Video Interiors энтузиастов недостаточно; мы увлечены тем, что делаем.
В наших custom инсталляций Projection Dreams — Audio / Video Interiors используйте только качественные продукты с real movie родословная — M&K Sound колонки , например, используется Disney , Paramount , Lucasfilm , Warner Bros , Dts , 20th Century Fox , Sony , Universal Studios и Dolby для микширования звука треков для лучших фильмов, которые когда-либо видели!
Projection Dreams — Audio / Video Interiors также предоставляет проекторы высочайшего качества , включая бренды, используемые в новейших 4K Digital Theaters , в истинном 2.35: 1 кинотеатр формат показано на изогнутых экранах с Dolby Atmos , Auro-3D , DTS-X и THX ULTRA-2 audio брендов.
С уникальной идеологией Cinema Pedigree , Projection Dreams — Аудио / Видео Interiors вышли далеко за рамки других компаний, занимающихся индивидуальной установкой.
Cinema Pedigree обеспечивает полную синергию завершенной среды Cinema или Audio / Visual , будь то Entertainment Room , Media Room , Games Room или Outdoor Cinema , с идеологией, сочетающей дизайн 21-го века, Synergistic Acoustics и точный набор продуктов и их настройку.
Использование местных специалистов и партнеров, владеющих Acoustics , Cabinetry , Animatronics , Lighting Solutions & Murals, дополнительно гарантирует, что ВСЕ аспекты проекта будут не только источать высочайшее качество и инноваций. , но отлично дополняет оборудование и экономически выгодно.
Независимо от того, являетесь ли вы разработчиком , Builder , Architect или частным владельцем, Projection Dreams — Аудио / Видео Interiors расширит границы возможного, чтобы предоставить вам с самой захватывающей презентацией Audio / Visual из когда-либо существовавших!
Projection Dreams — Аудио / Видео Interiors устанавливают системы по всему миру.
https://www.projectiondreams.online/
ЖИЗНЬ СТАНОВИТСЯ ЛУЧШЕ С ПРОЕКЦИОННЫМИ МЕЧТАМИ!
кинопроектор — Boomle.com
3d Cinema Projector обзоры — Интернет-магазины и обзоры для …
… HD Mini Projector Mini Projector LED Android WiFi Projector Video Home Cinema 3D HDMI Movie Game Projector . Проектор Light Новинка Регулируемый мобильный телефон Проектор Портативный Cinema .
aliexpress.com > 3d Cinema Projector обзоры — Интернет-магазины
10 сентября 2017 — Explore Home Theater Projects ‘s board «Home Cinema Projector » на Pinterest. Дополнительные идеи о Домашний кинотеатр проектор , Домашний кинотеатр , Проектор .
pinterest.ru> 200+ лучших изображений проекторов для домашнего кинотеатра | дом

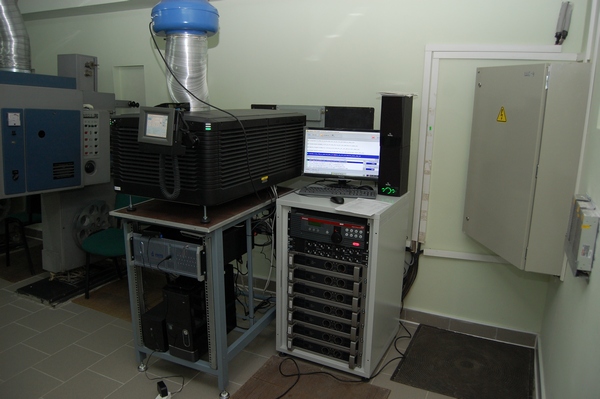

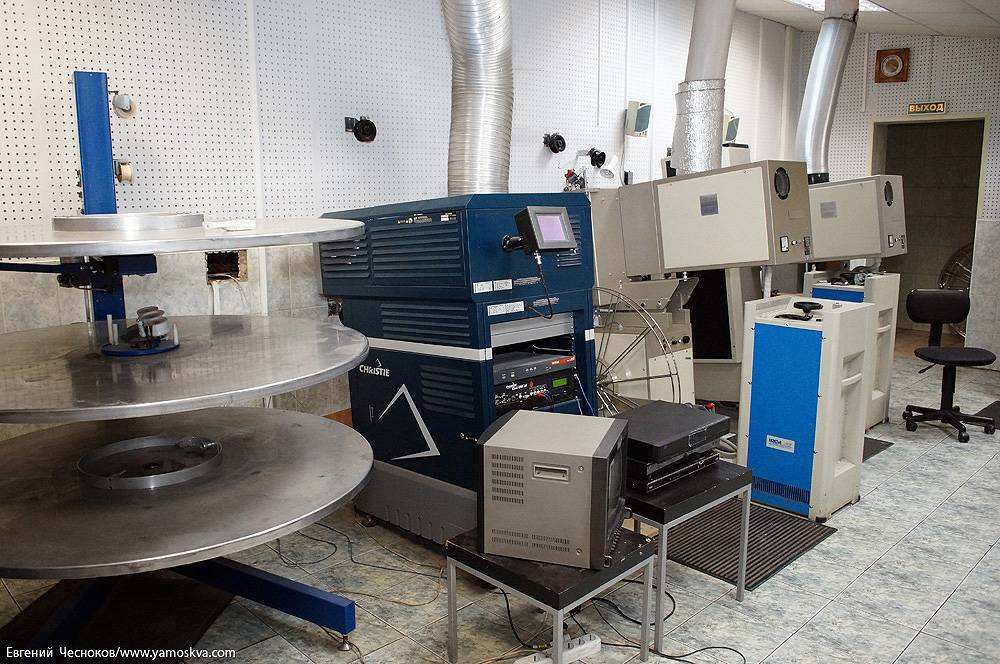

Cinema Проекторы | Christie — Системы визуального отображения
Christie® разрабатывает инновационные системы cinema , которые расширяют возможности cinema и предоставляют подробную информацию о наших отмеченных наградами продуктах, включая DCI-совместимые cinema проекторы ; кинотеатр …
christiedigital.com> Кинопроекторы | Christie — Визуальный дисплей
Домашний кинотеатр Проекторы — Список наших Проекторов Обзоры
Домашний кинотеатр проекторы Страница включает последние проекторов , используемых для домашнего кинотеатра и домашних развлечений. См. Ниже список обзоров домашнего кинотеатра , проекторы , а также информационные страницы.
проекторreviews.com> Проекторы для домашнего кинотеатра — список наших проекторов
Кино Проектор Изображений | Бесплатные векторы, фотографии и PSD
Найдите и скачайте бесплатные графические ресурсы для Cinema Projector .Более 1000 векторных изображений, фотографий и файлов PSD. ✓ Бесплатно для коммерческого использования ✓ Изображения высокого качества.
freepik.com> Кино проектор изображения | Бесплатные векторы, Фондовый
Домашний кинотеатр Проекторы для фильмов, телевидения и игр | Epson.com
epson.com> Проекторы для домашнего кинотеатра для фильмов, телевидения и
проектор Бесплатные модели 3D для загрузки — Open3dModel
Бесплатная модель Проектор 3d готовы для lowpoly, оснащенных, анимированных, 3D-печати, VR, AR или игр.Доступно в большинстве форматов файлов, включая 3ds Max, Maya, Cinema 4d, Blender, Obj, Fbx.
open3dmodel.com> проектор Бесплатные модели 3D для загрузки —

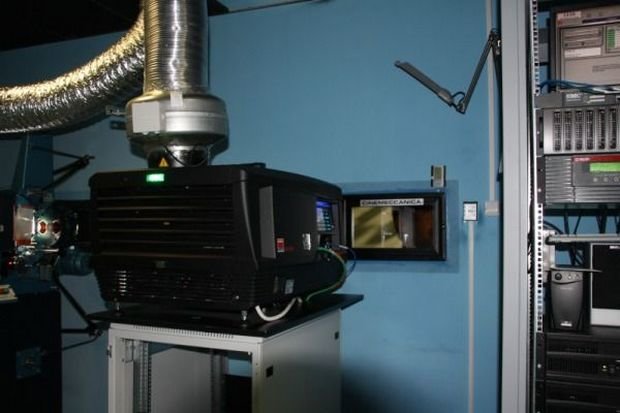

DLP Cinema Проектор | NEC Display Solutions
DLP Cinema и логотип DLP Cinema являются зарегистрированными товарными знаками Texas Instruments. Все другие торговые марки или названия продуктов являются товарными знаками или зарегистрированными товарными знаками их соответствующих владельцев.
nec-display.com> DLP кинопроектор | Дисплей NEC
4K PRO-UHD и 1080p HD Проекторы для дома Кинотеатр … — Epson
Проекторы для каждого дома кинотеатр для энтузиастов, от 3LCD HD-ready проекторов , проекторов Full 1080p HD , 4K-проекторы , 3D проекторы , беспроводные проекторы HD и высокой яркости …
epson.eu> Проекторы 4K PRO-UHD и 1080p HD для дома
BenQ CinePro Home Cinema Проектор Страница продукта, 4K HDR UHD…
BenQ Проектор — BenQ CinePrime предлагает высококачественные проекторы DLP Cinematic с насыщенным цветом. Ассортимент проекторов включает Home Cinema 4k Projector , 1080p HD Projector и насыщенный цвет Rec.
benq.eu> Страница продукта проекторов для домашнего кинотеатра BenQ CinePro,
3d Cinema Projector обзоры — Интернет-магазины и обзоры для …
… HD Mini Projector Mini Projector LED Android WiFi Projector Video Home Cinema 3D HDMI Movie Game Projector . Проектор Light Новинка Регулируемый мобильный телефон Проектор Портативный Cinema .
aliexpress.com > 3D Cinema Projector reviews — Online shopping
Projection room — определение проекционной комнаты по The Free Dictionary
Джанет — председатель попечительского совета кинотеатра Plaza Cinema; внизу справа — афиша фильма «Южный райдинг» с премьеры кинотеатра в 1939 году; и, внизу слева, в проекционной комнате, на втором этаже — комнаты звукооператоров и световых операторов, кинопроекционная комната.Сцена реконструирована: «Церковь делает все возможное, чтобы помочь семьям». Полиция и врачи ждали, чтобы поприветствовать семьи, когда они вышли из проекционной комнаты, предлагая помощь. На крыше старого дворца на набережной Круазетт было несколько десятков участников и одна проекционная комната из дерева и холста, вмещавшая около 20 человек. An’up актуальный и полный кинематографе и фонарь аппарата был установлен в несгораемом проекционной комнате, и он надеялся, что зал будет использоваться для общественных мероприятий, встреч и танцев.Говоря об этом, актер Али Фазал сказал: «Что действительно поразило мое сердце, так это тот факт, что этот мальчик работает в проекционной комнате, которая является центром общения с внешним миром в таком маленьком городе, как Аллахабад, и все же он не может передать свою любовь. В кинотеатре есть собственный кинотеатр, касса и зона ожидания — как раз для постановки ваших собственных голливудских премьер. Перегруженность тюрем и рецидивизм — основные проблемы, с которыми сталкивается министерство, которое намерено решать их в контексте На реформы пенитенциарной системы он указал на открытии в тот же день кинопроекционной комнаты, швейной мастерской и новой столовой в этой тюрьме.Его лекции по истории регулярно продавались с аншлагами, и у Лена даже была собственная проекционная комната в Центре истории и наследия Святого Михаила, где его любили все сотрудники. Проекционная комната была еще одним преимуществом с большими катушками пленки, которые использовались тогда. Новые изображения показывают руины, в которые превратилось здание, включая старую проекционную комнату и зоны отдыха, и раскрывают масштаб задачи, стоящей перед разработчиками. Эти артефакты, расположенные в проекционной комнате The Globe Theatre, не увидели бы света день с момента его закрытия в 1990-х годах.Калькулятор проекции
Проектор — Расстояние от проектора до экрана
Какое расстояние проекции проектора?
Расстояние проектора от объектива до поверхности экрана называется расстоянием до проекции. Расстояние проекции и размер изображения он производит на экране пропорциональные друг другу на основе оптики объектива. По мере увеличения расстояния между объектив проектора и экран изображение тоже увеличится.
Как далеко поставить проектор от экрана?
Расстояние проектора от экрана и размеры создаваемого изображения пропорциональны друг другу в зависимости от оптики объектива. По мере увеличения расстояния между проектором и экран изображение тоже увеличится. Если ваш проектор оснащен зум-объективом, его можно настроить для изменения размера изображения на экране без изменения расстояние до проектора. Поскольку линзы каждого проектора разные, онлайн-калькулятор проекции поможет вам рассчитать размер изображения. на экране относительно того, как далеко расположен проектор от экрана.
Какое проекционное отношение у проектора?
Для любого данного проектора ширина изображения (W) относительно проекционного расстояния (D) известна как проекционное отношение D / W или расстояние к ширине. Так например, наиболее распространенное проекционное соотношение проектора — 2,0. Это означает, что для каждого фута ширины изображения проектор должен находиться на расстоянии 2 фута или Д / Ш = 2/1 = 2,0. Поэтому, если я использую проектор с проекционным соотношением 2,0 и у меня ширина изображения 5 футов, то расстояние проекции должно быть равным 10 футов.
