Как собрать крышу мансардную: Мансардная крыша своими руками: этапы изготовления и строительства

Содержание

как правильно построить крышу дома мансардного типа, монтаж пошагово

Содержание:

Устройство мансарды позволяет расширить полезное пространство дома. Конструкция с высоким скатом крыше будет смотреться солидно, а ее постройка потребует меньших усилий, чем возведение двухэтажного здания. В статье пойдет речь о том, как сделать мансардную крышу дома своими руками.


Разновидности стропильных конструкций и крыш

То, как сделать мансардную крышу дома, зависит в первую очередь от предполагаемой конструкции крыши.

Встречаются 2 разновидности крыши для организации мансарды:

  • Стандартная двухскатная. В конструкции крыши присутствует 2 наклонных ската. Фронтоны в данном случае треугольные.
  • Ломаная крыша. Оба ската в такой конструкции делятся еще на 2. У фронтонов пятиугольная форма.

Как сделать мансардную крышу

Устройство двухскатной крыши значительно проще. Но стоит понимать, что мансарда в такой конструкции выйдет маленькой и с низкими потолками. Поэтому для выполнения поставленной задачи предпочтительнее ломаная крыша с углом скатов от 40 до 45 градусов. И чем меньше наклон, тем получится больше мансардное помещение. Но в таком случае необходимо дополнительное укрепление конструкции, смежные балки между стропилами.

Можно выделить 2 разновидности стропильных конструкций:

  1. Наслонные конструкции. В таком случае только крайние стены служат опорой для стропил.
  2. Висячие конструкции. В них дополнительная прочность придается за счет капитальных перегородок, на которых опираются стропила.


Наслонный вариант получится реализовать, если отсутствуют такие перегородки. Но в таком случае на несущие стены придется очень высокая нагрузка. Поэтому разрешается устанавливать наслонные конструкции только в том случае, если расстояние между капитальными стенами не больше 8 метров. Если это не так, то предпочтительнее организовывать висячие стропильные системы.

Как построить крышу мансардного типа с ломаным скатом? Для этого в основном устанавливают комбинированные типы конструкций. В них верхние стропила монтируют висячим образом, остальные — наслонным. Такая конструкция наиболее рациональная для зданий с малым уклоном крыши.

Чтобы организовать мансардное помещение с потолками в 2.5 метра, нужно сделать крышу с высотой до излома в 3.1 метра. Предпочтительный уклон конструкции — 60 и 30 градусов. В верхней части стропил возможны углы от 15 до 45 градусов.

Монтаж мауэрлата своими руками

Мауэрлатом в строительстве называется нижняя опора крыши, которая устанавливается сверху на несущие наружные стены. Она позволяет поддерживать конструкцию крыши, принимая на себя определенную часть нагрузки. Разберемся, как сделать мансардную крышу самостоятельно.

Для организации двухскатной конструкции необходимо зафиксировать мауэрлат с двух сторон здания там, где размещены стропила. В таком случае будет распределена нагрузка с крыши по поверхности стен. Если конструкция крыши относительно легкая, то возможна установка мауэрлата под стропильными ногами. В остальных случаях он размещается по всему периметру стен.

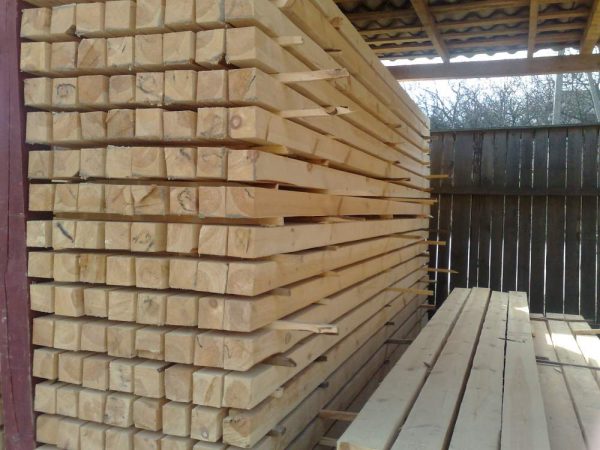

Необходимо заготовить брус из дерева хвойных пород, которое пойдет на изготовление мауэрлата. Рекомендуется нанести на материал гидроизоляционный слой. Рубероид или битум отлично подходят для выполнения задачи.


Для монтажа мансардной крыши своими руками к основанию используются резьбовые шпильки, рассчитанные на широкую шайбу. В его конструкции нужно проделать отверстия, соответствующие размеру крепления. Шаг сверления не должен превышать 2 метра.

Теперь рассмотрим вариант, как сделать крышу мансарду своими руками, если дом кирпичный. Для установки мауэрлата на кирпичные стены используются деревянные пробки. В кладке желательно оставить карманы — специальные зазоры для закладки конструкции. В таком случае процедура монтажа будет легче. В кирпичной кладке можно разместить катанку, к которой получится без проблем прикрутить мауэрлат к основанию. Если планируется возведение дома из бетонных плит или газобетона, то необходимо установить армопояс со шпильками из металла. Причем их длина должна быть такой, чтобы хватило на установку мауэрлата с последующей затяжкой контргайкой.

В деревянных конструкциях возможна замена стандартной опоры на брус либо верхнее бревно сруба. Это еще один способ, как правильно сделать мансардную крышу.

Монтаж прогонов и подкосов

Прогоны — дополнительные горизонтально расположенные балки, предназначенные для укрепления конструкции.

Виды прогонов:

  • Боковые. Такие прогоны размещаются по всему скату кровли. Их количество зависит от площади поверхности, а также ее уклона.
  • Коньковые. Используются в качестве опоры верхней части стропил. Коньковые прогоны необязательно использовать для ломаных крыш.


Инструкция постройке мансардной крыши своими руками пошагово:

  1. Первый шаг — укладка мауэрлата.
  2. Затем нужно разместить временный настил на крыше, чтобы было удобно по ней перемещаться.
  3. Теперь идет монтаж П-образного каркаса из стоек, ригелей и прогонов.
  4. Когда каркас завершен, на него нужно уложить стропила 50x150 мм. Подкосы позволят придать конструкции жесткости.

Установка стропильных ног

Можно выделить 2 вида крепления стропил:

  1. Скользящее (его еще называют шарнирным). Оно предусматривает так называемые салазки в креплении, по которым перемещаются стропила по мауэрлату. Оно подходит при возможности оседания дома.
  2. Жесткое. В таком случае для соединения используются скобы с болтами либо проволока с гвоздями.


Вариант, как правильно сделать мансарду со скользящим креплением, демонстрирует большую надежность, так как учитывает подвижность элементов крыши при проседании грунта. Скользящее крепление будет полезно при строительстве деревянного дома, для которого возможна усадка. Оно поможет крыше «подстроиться» под передвижение строения.

Как построить крышу правильно

Рекомендация: чтобы понимать расположение верхних стропил, стоит сделать временную стойку из брусьев. Она закрепляется на мауэрлат, чтобы ее верх располагался по центральной линии крыши. Данная конструкция будет подсказкой при выравнивании верхних стропил, что сильно облегчит задачу.


Необходимо делать верхнюю часть мауэрлата скошенной. Желательно предварительно смастерить из доски потоньше. Затем ее нужно приложить к прогону и обвести ее контуры. А уже по полученной форме выполнить запил. Такой подход позволит сделать работу более аккуратно. Теперь вы знаете, как построить мансардную крышу своими руками.



Стропильная системы мансардной крыши — установка стропил и схемы (фото, видео)

Как говорят опытные строители, мансарду можно обустроить в доме, была бы крыша. Вид крыши влияет, насколько эта мера увеличит полезную площадь, комфортно ли пользоваться этим помещением и работы какой сложности потребуются. Распространёнными видами крыш для обустройства жилого подкровельного помещения считают двускатную я прямыми и ломанными скатами.

Содержание статьи

Стропильная система мансардной крыши конструируется таким образом, чтобы освободить пространство в центре, где высота потолков достигает приемлемой высоты, разместив основную массу опорных элементов по краям. Эта статья расскажет, из чего состоит каркас кровли, как выбрать оптимальный вариант конструкции и правильно выполнить монтаж.

Виды стропильных систем

Приступая к конструированию стропильной системы для мансардной крыши, обращают внимание на планировку дома. Исходя из видов опор, выбирают подходящий вариант устройства:

Схема видов стропильных систем мансардной крыши

Схема видов стропильных систем мансардной крыши

  1. Наслонная. Такой тип стропильного каркаса походит для домов, в которых посредине проходит несущая перегородка. Тогда вес конструкции кровли распределяют между ней и внешними стенами сооружения. Это необременительный и рациональный способ организации каркаса, но он подходит, если расстояние между наружными стенами и внутренней опорой не превышает 7 м.
  2. Висячая. Этот тип применяют тогда, кода внутри нет несущих перегородок или колонн, которые используют, чтобы перенести на них вес крыши. Висячие стропила опираются на мауэрлат и коньковый прогон. Для крыш площади до 50 кв. м, с маленьким весом крыши применяют простейшую конфигурацию, состоящую из стропильных ног и горизонтально расположенной затяжки. Чтобы перекрыть сооружение крупного размера, эту конструкцию укрепляют стойками, схватками, подкосами. Эти элементы повышают устойчивость крыши, но «съедают» полезную площадь мансарды. Допустимое расстояние между стенами сооружения для висячих стропил составляет 14 м.
  3. Комбинированная. Смешанный тип стропильной системы используют, когда в доме вместо несущей перегородки посередине устанавливаются опорные колонны. Получается, что часть стропил можно облокотить на колонны, а остальные смонтировать как висячие. Этот способ довольно часто применяют для обустройства мансардных крыш, так как он позволяет использовать меньше вспомогательных элементов, снижая нагрузку на фундамент и не загромождая подкровельное помещение.

Обратите внимание, что устройство мансарды необходимо запланировать на этапе создания проекта, потому что тип, вес и конструкция стропильной системы необходимы для расчета фундамента. Если решение о возведение мансардной крыши возникло на финальном этапе строительство, необходимо пересчитать массу дома с учетом новых данных, чтобы проверить выдержи ли фундамент дополнительную нагрузку, особенно если на участке сложный грунт и маленькое расстояние между поверхностью и грунтовыми водами.

Расчет элементов стропильной системы

По строительным нормам помещение называют жилым, если высота от пола до конька не менее 2,5 м и присутствуют источники естественного света, то есть окна. Потому, главный параметр мансардной крыши, который необходимо рассчитать – угол наклона ее скатов. Загвоздка в том, что, если заложить небольшой уклон, то высота потолков в мансарде будет ниже дозволенной правилами. А, если сделать крытые скаты, крыша получится очень тяжелой, дорогой и неустойчивой. Поэтому используется ломанный тип крыши, скаты которой меняют уклон, ее верхние стропила имеют острый угол 30 градусов, а нижние – 60 градусов.

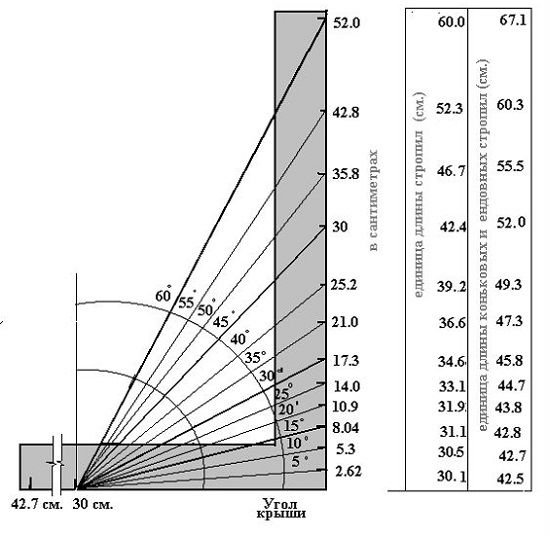

Зависимость угла наклона и высоты потолков

Зависимость угла наклона и высоты потолков

Зависимость угла наклона и высоты потолков

Угол наклона и высота потолка

Важный этап проектирования мансардной крыши – расчет величины сечения элементов стропильной системы. Проще всего узнать рекомендованный размер в справочных таблица с рассчитанными значениями, которые учитывают длину, расстояние между соседними элементами, вид и качество материала. Однако, если крыша нестандартного размера необходимо выполнить расчет, основанный на вычислении суммарной нагрузки от веса кровли, которая ложится на стропильную систему. Схема расчета также учитывает временные нагрузки в виде массы выпавшего снега, которые отражаются в климатическом коэффициенте, характеризующим характер погоды в месте строительства.

Подбор сечения стропильных ног

Подбор сечения стропильных ног

Для создания стропильной системы мансардной крыши используют древесину, однако не во всех случаях это целесообразно, так как, чтобы стропила справлялись с нагрузкой, приходится увеличивать сечение используемых пиломатериалов, что еще больше увеличивает вес конструкции. Чтобы вырваться из этого замкнутого цикла, необходимо отказаться от дерева в пользу стропил большей прочности из металла.

Конструкция стропильной системы

Составные части стропильного каркаса мансардной крыши ничем не отличаются от конструкции других видов скатных крыш. В него входят:

Схема устройства стропильной системы

Схема устройства стропильной системы

  • Мауэрлат. Основание крыши, своего рода фундамент, который берет на себя вес крыши и распределяет по периметру опорных стен. Его изготавливают из бруса размером 150х150 мм или толще. Установка мауэрлата выполняется с помощью анкерных болтов или шпилек, вмонтированных в армобетонный пояс. Межу поверхностью стены и брусом прокладывают гидроизоляционный слой или обрабатывают его битумной мастикой. Очень важный момент крепежа заключается в расчете мест установки шпилек, расстояние между ними выбирают так, чтобы не попасть под стропильные ноги.
  • Стропила. Это элементы стропильной системы, которые формируют уклон крыши. Верхушка стропильной ноги закрепляется на коньковый брус, а низ – на мауэрлат или стойку, если речь идет о верхних стропилах ломанной крыши. Ноги изготавливают из досок 50х150 мм или 100х150мм. Расстояние между ними называют шагом, оно варьируется от 50 до 120 см в зависимости от веса кровельного материала. Взаиморасположение и сечение стропильных ног описывает схема стропильной системы, облегчающая монтаж. Схема основных узлов каркаса

    Схема основных узлов каркаса

  • Стойка. Стойки поддерживают конек или, что более распространено в конструкции мансардных крыш, среднюю часть стропильных ног. Стойки изготовляют из бруса, сечение которого совпадает с размером мауэрлата. Их размещают на балки перекрытий, поэтому расстояние между стойками соответствует их шагу.
  • Подкос. Подкосами принято называть элемент, поддерживающий стропильные ноги, имеющий угловое расположение. Основная задача подкоса – снижение прогиба стропил под тяжестью собственного веса.
  • Затяжка. Затяжку выполняют из прочных досок сечения, соответствующего размеру стропил. Ее крепят горизонтально, стягивая пару стропильных ног в верхней или нижней части. Чем меньшее расстояние между затяжкой и коньком, тем толще должен быть этот элемент, так как нагрузка на него больше. Установка затяжки снимает распирающую нагрузку, которая воздействует на стропила.

В большинстве случаев элементы стропильной системы выполняют из древесины высокого качества. Чтобы избежать деформацию в процессе эксплуатации, ее необходимо высушить до влажности 15-18%, обработать антисептической пропиткой глубокого проникновения и антипиреном, если вы планируете вывод дымохода на крышу.

Последовательность сборки

Сборку стропильной системы лучше выполнять с помощью опытного мастера, так как даже поднять тяжелые, длинные брусья проблематично. Не рекомендуется заниматься монтажом в дождь и снег, так как влажность древесины за время работы увеличится. Обычно процесс сборки выглядит следующим образом:

  1. В первую очередь выполняют монтаж мауэрлатного бруса на верхнюю обвязку стен. Кстати, функции этого элемента в бревенчатых и брусовых постройках выполняют верхние венцы, усиленный с помощью скоб.
  2. Следующий этап монтажа – установка балок перекрытия. Их крепят на мауэрлат или на выступы в стене. Существует два метода укладки балок перекрытия – с выносом или без выноса. Если перекрытия монтируют первым способом, то они выносятся за периметр дома для формирования свеса так, чтобы расстояние между концом балки и стеной было 50-100 см.
  3. Устанавливают вертикальный стойки, определив середину балки перекрытия и отступив от нее равные промежутки. Расстояние между стойками соответствует ширине бедующей мансарды.
  4. На стойки с помощью металлических уголков закрепляют затяжки. Получается, что каждая пара стоек образует конструкцию в виде буквы п. Установка стоек и ригеля

    Установка стоек и ригеля

  5. Устанавливают нижние стропильные элементы, закрепляя на стойке с помощью гвоздей или саморезов. К мауэрлату стропила монтируют посредством ползунка, подвижного крепления, которое компенсирует изменение размера брусков во время усадки.
  6. Закрепляют верхние стропила, соединяя верхние части каждой пары металлической накладкой или бруском. Крепление стропил и подкосов на металлические накладкиКрепление стропил и подкосов на металлические накладки Монтаж верхних стропил

    Монтаж верхних стропил

  7. На стропила укладывают гидроизоляционную мембрану и фиксируют степлером. Поверх приколачивают обрешетку. Схема обрешетки подбирается для используемого кровельного материала, для мягких видов используют сплошную, а для профилированных – решетчатую.
Настил гидроизоляции и монтаж обрешетки

Настил гидроизоляции и монтаж обрешетки

Надежность стропильной системы мансардной кровли зависит, в первую очередь, от правильности расчетов, поэтому, если вы не уверены в своих инженерных способностях, лучше использовать типовой проект, созданный профессиональным архитектором.

Видео-инструкция

Мансардная крыша своими руками - изготовление мансардной крыши + фото

Оборудование мансардной комнаты существенно увеличивает жилую площадь дома. Даже неотапливаемая комната послужит дополнительной теплоизоляцией жилища.

Изготавливается мансардная крыша в виде ломаной двускатной конструкции, но существует множество других вариантов:

  • классическая двускатная крыша характеризуется простыми расчетами, работа по строительству стропил выполнима и для начинающего мастера, ее недостаток – низкий потолок;
  • односкатная – простой тип кровли, обеспечивающий одну полноценную стену в мансарде;
  • шатровая, имеющая четыре ската одинаковой величины;
  • многощипцовая – привлекательная и сбалансированная, но сложная конструкция.

Схема дома с мансардной крышей

Двускатная ломаная мансардная крыша дома позволяет получить достаточную высоту потолков в комнате и расширить комфортную площадь. Для ее постройки потребуется грамотно разработанный проект. Создать его самостоятельно – непростая задача, можно заказать в строительной компании или воспользоваться специальной компьютерной программой. Схема конструкции позволит рассчитать необходимое количество материала для стропил, утеплителя, гидроизоляции, кровельного покрытия. Угол наклона для скатов кровли рассчитывают с учетом рекомендаций производителя кровельных материалов, кроме этого учитываются климатические условия – снежная и ветровая нагрузка.

Особенности двускатной ломаной крыши

Стропильная система ломаной двухскатной крыши

Нижняя часть стропильной системы устанавливается под углом в 60°, ее опорные столбы становятся каркасом для внутренних стен помещения. Угол в верхней части стропил не превышает 45°, что позволяет сократить количество используемого материала, но не в ущерб качеству покрытия. Дополнительную жесткость каркасу комнаты придают подкосы, которые крепятся к балке перекрытия и нижней части стропил.

Утепление мансарды минватой

Слой утеплителя должен составлять не меньше 20 см, такая толщина обеспечит достаточную теплоизоляцию и сохранит комнату от промерзания зимой и излишнего нагрева летом. Недостаточный слой утепления приведет к регулярной потере тепла и подогреву снега. Из-за многократного таяния и замерзания кровельный материал быстро придет в негодность. В летнюю жару для нахождения на незащищенной мансарде потребуется установка мощного кондиционера. Все эти проблемы исключаются при соблюдении норм утепления.

Перед тем как сделать мансардную крышу, древесина, используемая для возведения конструкции должна пройти обработку, защищающую от повреждения микроорганизмами и от возгорания. Важно обустройство вентиляции, позволяющей избавиться от лишней влажности.

Звукоизоляция имеет огромное значение, ведь находясь непосредственно под кровлей, вы будете отчетливо слышать удары по крыше, особенно если используете металлическое покрытие.

Выбор утеплителя

Утепление пеностеклом

В качестве теплоизоляции применяют минеральную вату или пеностекло и пенополистирол. Вспененные материалы не впитывают влагу, как вата, поэтому прослужат дольше. Экструдированный полистирол обладает способностью поглощать звук и станет хорошей звукоизоляцией. Вспененное стекло не горит, морозоустойчиво, не гниет, не пропускает влагу. Минеральная вата доступна по цене, она имеет достаточную толщину для утепления, удобна в монтаже. Упругая базальтовая вата не горит, удобно помещается между стропилами, характеризуется высокой прочностью.

Утепление базальтовой ватой

Необходимые материалы:

  • брус толщиной 150×150 мм для балок, 100×150 мм – для мауэрлата, 150×150 мм – для стоек;
  • доска 50×150 мм;
  • необрезная доска;
  • крепежные детали: гвозди, саморезы, уголки, скобы;
  • рейки для обрешетки;
  • утеплитель;
  • рулонная гидроизоляция;
  • пароизоляционные мембраны;
  • кровельный материал.

В статье не описана конструкция определенного размера. Сколько материала вам потребуется, можно узнать, воспользовавшись калькулятором для расчета мансардной крыши.

Этапы строительства

Сооружение каркаса

  1. По периметру строения укладывается опорный брус – мауэрлат. Он крепится к несущим стенам и передает нагрузку со стропил на основание строения. К кирпичным или блоковым стенам мауэрлат крепится при помощи вмурованных анкеров или шпилек. Отметить места для сверления отверстий под крепление можно рулеткой или приложив брус на стену и придавив его до появления вмятин. Под брус обязательно укладывается рубероид для гидроизоляции. Мауэрлат надевается на анкеры и закрепляется гайками.
  2. Балки перекрытия представляют собой прочный брус из хвойных пород. Они укладываются на мауэрлат и выходят за периметр стен на 0,5 метра, чтобы увеличить площадь мансарды. Другой способ – крепление в специальные карманы, оставленные в кладке. Концы таких брусьев обязательно покрывают мастикой и рубероидом для защиты от влаги. Балки крепятся саморезами и уголками. Крайние брусья укладывают по уровню, для правильной установки остальных натягивают шнур. Оптимальный шаг балок – 0,6 м, он позволяет укладывать утеплитель без подрезки. Все балки выравниваются по высоте, при недостаточном уровне – подкладывают доски, если брус выступает – его стесывают.
  3. К крайним несущим балкам крепятся вертикальные стойки. Их высота и место установки определяется чертежом. После выставления по вертикали с помощью уровня и отвеса, стойки на время фиксируются укосинами из доски. После закрепления крайних стоек, между ними протягивается шнур, по которому устанавливаются остальные брусья. Каждая стойка ставится на балку и временно закрепляется, получается два параллельных ряда.
  4. Стойки скрепляются прогонами – досками, этот элемент необходим для придания жесткости конструкции. Сверху прогона помещают ригель, который соединяет стойки на противоположных сторонах. Затяжка крепится к стойкам металлическими уголками. Комплекс этих элементов ограничивает помещение мансарды. Чтобы сделать конструкцию прочнее впоследствии устанавливают подкосы.
  5. Перед установкой нижних стропил изготавливается шаблон, облегчающий работу. Чтобы каждый раз не проверять, как правильно отпиливать верхнюю часть стропил, берут доску и, приложив к прогону, обрезают под нужным углом. Это и будет шаблон. В нижней части стропил, которые крепятся к мауэрлату, вырезается паз. Если нижние стропила опирается на вынесенную балку, они подрезаются по месту и крепятся уголками, саморезами и гвоздями.
  6. Перед тем как построить верхние стропила, необходимо отметить центр кровли. Для удобства можно прибить доску к мауэрлату и торцевой затяжке, она послужит ориентиром для выравнивания стропил. Чтобы иметь возможность выполнить обрезку верхних стропил на земле, изготавливают шаблон. Для этого берут доску и прикладывают к прогону и отпиливают под углом. По шаблону выполняются все стропила, при правильной установке стоек, они все имеют одинаковый размер. Верхняя часть висячих стропил крепится металлическими пластинами или обрезками доски. Места стыковки с прогонами скрепляются уголками. Первыми устанавливаются крайние стропильные ноги, затем остальные. Подвесные стойки из бруса размером в 25×150 мм соединяют места крепления стропил друг с другом и затяжку.
  7. Нижние стропила требуют укрепления подкосами, для этого используют доску, прикрепленную болтами к стропилу и несущей балке. После установки всех подкосов убирают временные опоры. Собрав полностью стропильную конструкцию, зашивают фронтоны.

Укладка кровельного пирога

На стропильную конструкцию при помощи степлера крепится мембрана пароизоляции. Расстилание полотен начинается от карниза, необходимо их укладывать с нахлестом в 15 см и закреплять скотчем. Сверху настилается утеплитель, материал плотно укладывается, не допускается оставление зазоров. Для фиксации утеплителя набивается обрешетка. Она выполняется из планок, ширина которых от 10 до 15 см, а толщина ‒ 5 см. Эта часть работы заканчивается при внутренней отделке помещения.

С наружной стороны на стропила крепится гидроизоляция, защищающая кровлю от попадания воды. Материал фиксируется обрешеткой, на которую будет крепиться кровельное покрытие. Шаг между планками зависит от вида материала. Мягкая кровля нуждается в сплошной обрешетке, поэтому вся площадь мансардной крыши зашивается листами фанеры, обеспечивающей ровную и прочную основу.

При обшивании фронтонов оставляют место для окон, если они предусмотрены в конструкции.

Кровля крыши

Работа над самостоятельным возведением крыши – сложный и кропотливый процесс. Использование опыта мастеров, которые делятся секретами строительства в предоставленном видео, поможет понять последовательность и нюансы установки кровли.

Видео

В этом видео показано, как сделать мансардную крышу дома:

Автор этого видео расскажет, как рассчитать схему мансарды с учетом нагрузок на нее:

Фото

Мансардная крыша деревянного дома

Сложная конструкция крыши

Необычная мансарда

Над баней

Ломаная кровля

Двускатная мансардная кровля

С балконом

Технология постройки мансардной крыши своими руками

В стремлении максимально эффективно использовать любую доступную площадь в своем загородном доме владельцы рано или поздно приходят к обустройству мансарды. Причем многие мечтают справиться с этим самостоятельно.

Вот только знают ли они, что мансардная крыша своими руками возведенная, будет на самом деле надежной и долговечной, только если при ее устройстве следовать определенным правилам и требованиям. Было бы не совсем правильно утверждать, что строительство мансардной крыши по технологии сильно отличается от построения других крыш, однако, определенная разница все же есть. Так чем же отличается устройство мансардной крыши?

Разновидности мансардных крыш

Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.

Ломаная крыша с мансардой

Мансардная крыша: фото крыши с ломаными скатами

Крыша мансардного типа бывает нескольких видов:

Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.

Проекты мансардных крыш с двумя скатами

Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.

Двускатная крыша с мансардой

Мансарда двухскатной крыши

Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.

На заметку: для строений шириной до 6 м оптимальным считается вариант классической крыши с уклоном ската в 45 градусов. Для более широких подойдут остроконечные – с углом наклона в 60 градусов.  Виды двускатных мансардных крыш

Конструкция мансардной крыши двухскатной

Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню, детскую, кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.

Конструкции мансардных крыш

Конструкция мансардного этажа ломаной и щипковой крыши

Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.

Четырехскатная мансардная крыша

Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.

Важно: есть, однако, в таком решении и определенный недостаток. Если окна во время непогоды не будут плотно закрыты, то помещение зальет дождевая вода.  Дом с вальмовой мансардной крышей

Вертикальные мансардные окна на датской вальмовой крыше

Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.

Конструкция мансардной крыши

Скелет вальмовой крыши с мансардой

В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.

Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.

Оригинальная мансардная куполообразная крыша

Куполообразная крыша

На этом многообразие мансардных крыш не кончается.

  • Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
  • Конические, сводчатые, купольные с изысканным дизайном и т. д.

Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.

Виды мансардных крыш

Крыши домов с мансардой: фото основных вариантов перекрытия

Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.

Как рассчитать мансардную крышу

Конструкцию мансардной крыши по сравнению с обычной отличает наличие множества дополнительных элементов, к примеру, выходы на крышу или мансардные окна. Довольно часто в проекты мансард включают также балконы или террасы. Все это, естественно, несколько усложняет стропильную систему конструкции, вместе с этим и ее расчет.

Мансардную крышу возводят не только при строительстве дома, это может быть также и реконструкция нежилого чердака в жилое отапливаемое помещение, и тогда ее размеры и площадь могут быть сильно ограничены. Все это учитывается при выборе и расчете стропильной системы. Помимо стропил в несущую систему, как правило, включают стойки, ригели, подкосы, подвесы, и для каждого из них необходимо правильно рассчитать сечение.

Чертеж крыши с мансардой

Мансардная крыша: чертежи каркаса мансарды

Расчет площади кровли

Следующим этапом проводят расчет площади самой крыши. Простейшие варианты – это одно- и двускатная крыши. Для вычисления площади используют элементарные формулы из курса школьной геометрии: перемножаются длина и ширина ската. Для односкатной это и будет искомая величина, а для двухскатной полученные значения складывают.

Возьмем в качестве примера более сложную, ломаную поверхность. Для подсчета площади всю ее условно разбивают на отдельные элементарные геометрические фигуры, подсчитывают площадь каждой из них и результаты складывают.

План крыши с мансардой

План мансардной крыши поможет вычленить требуемые для расчета фигуры

Как рассчитать уклон крыши без погрешностей

Как построить мансардную крышу, чтобы она была комфортной и теплой, но вместе с тем безопасной, устойчивой к различным воздействиям, и уложиться в смету, соответствующую вашим возможностям? При сооружении мансарды необходимо учитывать все требования в целом, так как они, в той или иной степени, взаимосвязаны. К примеру,

  • при большом угле наклона нагрузка на стропильную систему намного уменьшается. Это с одной стороны, а с другой – сокращается полезная площадь мансарды, а материальные затраты существенно увеличиваются;
  • чрезмерно маленький уклон увеличивает климатические нагрузки, испытываемые кровлей, поэтому расчет ведется с учетом повышенной прочности. Вес конструкции при этом увеличивается, в силу чего существенно растут нагрузки на фундамент.
Определение угла кровли

Связь между углом наклона и стропильной системой

При расчете угла наклона принимаются во внимание следующие факторы:

  • климатические условия, в частности, уровень осадков на данной местности, максимальные нагрузки ветровые и снеговые;
  • архитектурное решение;
  • конструктивные особенности дома и мансарды;
  • кровельный материал.
На заметку: для двускатной крыши оптимальным считается уклон от 45 градусов, а для ломаной – 60 для нижних и 30 для верхних скатов, соответственно. При таких параметрах при грамотно продуманном интерьере можно получить помещение, удобное для проживания.  Расчет вальмовой мансардной кровли

Формулы для расчета угла наклона вальмовой крыши

Для индивидуального подсчета уклона достаточно знания азов геометрии. В разрезе со стороны фронтонов крыша чаще всего имеет треугольную форму. Имея значения высоты и основания, можно с легкостью подсчитать длину стороны и величину сопредельного с ней угла. В расчетах используют таблицы Брадиса, позволяющие по значению тангенса находят сам угол.

Как правильно построить мансардную крышу

Так, как сделать мансардную крышу, чтобы пространство под ней стало максимально удобным и полезным? Не будем заострять ваше внимание на описании и расчете стропильной системы и начнем поэтапное описание сборки мансардой крыши с установки мауэрлата.

Мауэрлата – это брус с квадратным сечением (100х100 или 150х150 мм), на котором держится вся кровельная конструкция. Более того, он равномерно распределяет нагрузку на фундамент и строительные конструкции. Он должен быть тщательно закреплен. К примеру, в кирпичных домах заливают балку из монолитного бетона, в которую монтируют крепежные шпильки, на которые и насаживают мауэрлат.

Крепление мауэрлата крыши с мансардой

Мауэрлат, закрепленный к стене

Чтобы возвести ломаную крышу для мансарды прежде необходимо получить каркас для стен. Это – конструкция из установленных вертикально опорных стоек горизонтальными связками. Их высота с учетом требований к мансардному помещению должна быть не меньше 2 м. Стропильная система будет в дальнейшем собираться на каркас, поэтому опорные стойки устанавливают в соответствии рассчитанным до этого шагом стропил.

Деревянный каркас мансарды

Возведение каркаса ломаной мансардной крыши

Порядок установки следующий:

  • по фронтам здания монтируют П-образные стойки;
  • строго горизонтально между ними натягивают шнур, в случае необходимости стойки подгоняют по высоте;
  • с ориентиром на шнур устанавливают остальные арки;
  • соединяют их горизонтальными перемычками.

Установка стропил

Монтаж стропил начинают с имеющих максимальный угол наклона.

Монтаж стропил мансардной крыши

Установка боковых стропил

В основании бруса вырезают паз, а верхнюю часть срезают под определенным углом. Затем каждое стропило крепят пазом к мауэрлату, а верхним концом основной конструкции.

Пластины для крепления стропил мансардной крыши

Крепление стропил к мауэрлату

Следующий этап – установка верхних стропил. Здесь очень важно не нарушить центровку конструкции. Для этого можно сделать шаблон из длинных досок соответственно оптимальному углу наклона этих стропил.

Установка верхних стропил мансардной крыши

Шаблон для верхних стропил

Затем по шаблону, для удобства сначала на земле, изготавливают Л-образные конструкции, подымают их на крышу и прочно закрепляют на каркасе.

Важно: для тяжелой стропильной конструкции в длинных мансардах (более 7 м) лучше установить коньковую балку, через которую нагрузки равномерно распределяться.

В зависимости от выбранного покрытия, на стропила набивают сплошную или разреженную обрешетку.

Устройство кровли мансардной крыши

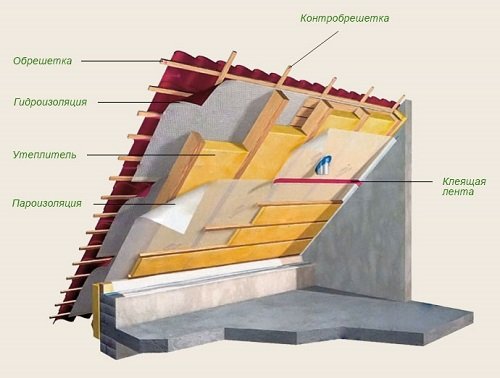

Кровельный пирог мансарды

В жилой мансарде важно правильно уложить все слои кровельного пирога: гидро- и пароизоляцию, теплоизоляционные материалы. Расчет потенциальных тепловых потерь поможет выбрать соответствующий утеплитель и его толщину.

Стены мансарды собирают на вертикальные стойки. С обеих сторон их обшивают листовым материалом, скажем, гипсокартоном, а между ними укладывают утеплитель.

Технология строительства крыши мансардного типа, как видите, не очень сложная, тем не менее будет полезно посмотреть как практически как возводится мансардная крыша своими руками. Видео материалы представляют также , как правильно выполнить крепежные узлы.

Мансардная крыша своими руками пошагово + видео, чертежи с размерами

Мансардная крыша – это один из наилучших способов увеличить общую площадь вашего дома, с минимальными финансовыми затратами. Возведя подобную конструкцию, вы получаете дополнительную достаточно просторную комнату, которая может стать хорошей детской или вашим личным кабинетом. Также Вы можете просто приглашать туда гостей, в общем, вариантов масса на ваш выбор. Обустраивая ее, нужно быть готовым, что все важно делать правильно и пошагово. Сама по себе мансардная крыша это – переделанный чердак, ее создание требует конструкционного подхода к общей перепланировке, кровли и теплоизоляции. Строительство крыши мансардного типа загородного дома, почти не отличается от постройки обычной крыши. Ниже мы тщательно изучим, как своими руками правильно построить мансардную крышу.

Прежде всего, нужно рассмотреть достоинства и недостатки подобной крыши, для того чтобы окончательно решить стоит ли приступать к ее возведению.

Достоинства и недостатки мансардной крыши

К достоинствам мансардных крыш относят:

  • дополнительное помещение. Как мы уже рассмотрели выше, главным достоинством мансарды является дополнительная обширная комната, которую вы можете оборудовать как угодно под ваш вкус;
  • умеренные финансовые затраты. Вторым фактором такого этажа являются относительно небольшие затраты на его постройку. Действительно возведение мансарды обойдется Вам намного дешевле, чем пристройка к дому дополнительных комнат за счет общего расширения площади дома;
  • вид из окна. Красивый вид из окна мансарды никого не оставит равнодушным, так как вид на окружающий мир с высоты — это всегда красиво.

К недостаткам мансардного этажа можно разве что, причислить необходимость в дополнительном его обогреве. На видео можно наглядно увидеть процесс строительства:

Виды мансардных крыш

Если вы решили заняться постройкой мансардой крыши, то прежде всего начинать нужно с проектирования того как будет выглядеть ваша работа в конечном результате, а еще, каким именно образом осуществить задуманное. Основные решения касательно типа крыш, нужно принимать учитывая конструктивные особенности дома.

К основным видам крыш относятся:

  1. Двухскатная крыша. Сама по себе является простой крышей с двумя скатами, под ней собственно и строится мансарда. В силу своей простоты этот тип крыши не дает особых сложностей как при планировке, так и строительстве. Недостатком ее является, то, что внутри мансарды мало места из-за потолков, которые расположены низко под углом.
  2. Ломаная двухскатная крыша. Ее основное отличие от предыдущего типа то, что в ней имеется четыре поверхности крыши, которые располагаются под различными углами. Подобный тип крыши имеет свои сложности в форме и постройке, но эти минусы окупаются значительным увеличением пространства.
  3. Одноуровневая мансардная крыша. В сравнении с вышеперечисленными, этот вид крыши достаточно сложен в плане строительства. Но зато, изрядно потрудившись, можно получить очень просторное помещение. Основное отличие этой крыши заключается в том, что, крыша как бы съезжает в одну из сторон помещения.
  4. Двухуровневая мансардная крыша. Данный вид мансарды сложнее всего сконструировать. Проект данного вида крыши разрабатывается сразу вместе с помещением, потому что комнаты распределяются на разных уровнях здания.

На видео можно посмотреть как возводится мансардная крыша:

Ниже рассмотрим устройство данной крыши, которую можно построить собственноручно

Устройство мансарды

Мансардные крыши очень похожи на простые скатные крыши. У каждого вида подобных крыш имеются свои особенности в конструкции, но в целом все они имеют общие элементы, рассмотрим их:

  1. Кровля. Поверхность крыши, которая находится снаружи, служит для защиты от дождя, снега и другой непогоды;
  2. Обрешетка. В основном это доски из дерева, к ним прикрепляется кровля;
  3. Коньковый прогон. Внешняя часть всей конструкции крыши;
  4. Стропила. Это наслонные или висячие ребра жесткости всей конструкции. Для мансарды используют именно наслонные стропила;
  5. Внутренние опоры. Вертикальные балки служат для обеспечения прочности и устойчивости крыши;
  6. Изоляционный слой. Между стенами помещений и кровлей кладется изоляционный пирог из нескольких слоев, что позволяет соблюдать температурный режим во всем помещении мансарды. Изоляция включает в себя шумоизоляцию, пароизоляцию, а также толстый слой теплоизоляции. Безусловно, сохранность самой кровли напрямую зависит от правильной изоляции крыши.

Видео, которое поможет при работе:

Строительство мансарды. Технология

Достаточно часто архитекторы, проектируя крышу, упускают из виду существенные погрешности в вентиляции и изоляции. Эти ошибки чреваты тем, что на кровле появляется плесень, грибок и, вообще, она начинает протекать уже буквально через два года. Это происходит потому что, нарушается технология строительства мансарды. Из-за того, что мансарда сильно прижата к стене внутри помещения, очень трудно добиться хорошего теплообмена. Вся конструкция мансарды должна включать в себя хорошую вентиляцию, теплоизоляцию, а также стропильную конструкцию, которая будет выполнена из обработанной огнезащитными средствами древесины.

Толщина теплоизоляции должна быть не менее 20см, так как климат в наших краях зимой достаточно холодный, а в летний период достаточно жарко. Основные минусы конструкции мансарды заключаются в том, что зимой теряется очень много тепла, а летом в мансарде очень жарко. Правильная теплоизоляция способна в полной мере решить эту проблему, она будет удерживать тепло внутри в зимний период, а также не будет допускать большое количество тепла в сильную жару летом.

Также необходимо как следует обустроить вентиляцию крыши. В летний период при достаточно высокой температуре, крыша имеет свойство сильно нагреваться, этот процесс значительно повышает температуру внутри мансарды. Правильно уложенная вентиляция гарантирует комфортное проживание в помещении, а также защитит кровлю от разрушений в зимний период. Звукоизоляция же необходима для того, чтобы снизить уровень шума внутри мансарды, когда на улице идет град, дождь или сильные порывы ветра.

Важно! Выполнять укладку любого вида изоляции предпочтительно в паре с человеком, имеющим опыт в этом деле.

Пошаговое строительство мансарды

Ну что ж, пришло время рассмотреть, как можно пошагово построить данную крышу собственноручно. Для постройки мансарды потребуется некий опыт в подобных работах. Построить мансарду значительно тяжелее, чем обычную крышу, так как нужно соблюдать углы скатов. Что бы научится собственноручно строить такой этаж правильно, нужно внимательно изучить план работы:

Начать, конечно же, следует с разработки самого этажа. В этом вам может помочь специалист или же, если ваши знания компьютера на достаточном уровне, самому все сделать в специальной программе. Дальше вам крайне необходимо правильно рассчитать наклоны углов крыши, нагрузки и т. д. Чтобы сделать все безошибочно, Вам нужно внимательно изучить такую книгу, как «Нагрузки и воздействия».

Совет! Правильно разобраться во всем, Вам поможет книга «Нагрузки и воздействия на здания и сооружения» под ред. Перельмутера А.В 2007 г. или под ред. Гордеева В.Н. и др., 2008 или 2009 г, которую можно скачать http://dwg.ru/dnl/4183

Как сделать стропила правильно поможет видео:

Как построить стропильный каркас

На этом этапе придется хорошенько поработать и для качественного выполнения задачи, нужно минимум 3-4 работника. Строительство крыши начинаем с того, что укладываем и закрепляем мауэрлаты по всей площади дома. При этом используется брус сечением 100х100 мм.

За этим следует установить каркас помещения, его стойки будут использованы как подпорки для всей стропильной конструкции. Сечения бруса должны соответствовать сечениям продольных балок, ведь на них будут опираться стойки. Для начала с двух сторон здания нужно установить вертикальные стойки. Их нужно закрепить к продольным балкам, использую при этом саморезы и металлические уголки.

Совет! Шуруповерт значительно облегчит процесс работы по крепежу.

Итак, мы получили две арки, между ними следует протянуть шнур, если его направление будет строго горизонтальным, то это будет означать что, все выполнено правильно, если же нет, то одну из арок придется немного укоротить. Далее с нужным шагом для стропил, строго по шнуру ставим следующие арки. С помощью перемычек закрепляем арки, а для закрепления самих перемычек используем специальные штампованные уголки.

Далее следует установка верхних стропил, а это довольно сложная работа. Они должны быть установлены под определенными углами и центровкой, в этом и состоит вся сложность. Сделайте шаблон из двух досок, они должны полностью соответствовать соединенным стропилам, которые мы планируем сделать.  При использовании этого шаблона, следует подрезать стропила, которые находятся на земле, а потом ставим их на нужное место. Монтаж стропил происходит таким образом, как и при возведении внутреннего помещения.

Установка стропильной конструкции заканчивается тем, что нужно прибить обрешетку. Материал, из которого она может быть выполнена — это фанера, ДСП или простые доски.

Как обустроить помещение под крышей, об этом можно посмотреть на видео:

Как своими руками утеплить мансардную крышу

После того как работы по установке обрешетки и стропил будут завершены, мы можем приступать к изоляционному слою. Пароизоляция укладывается с внутренней стороны крыши, для этого мы прикрепляем ее скобами к стропилам. Затем следует установка теплоизоляции. Нужно внимательно следить, чтобы слой теплоизоляции был плотно уложен на поверхности стропил. Щелей быть не должно, иначе это приведет в будущем к очень негативным последствиям. Обрешетка крепится на теплоизоляции шагом 50 см.

Гидроизоляция укладывается снаружи стропил, ее прямая функция: защита от попадания влаги вовнутрь. На поверхность гидроизоляции кладется кровля.

Внимание! При ведении строительных работ необходимо строго соблюдать технику безопасности.

Как собственноручно построить мансарду можно посмотреть на видео:

Думаю, Вы заметили, что строительство мансарды достаточно серьезное событие. От того, насколько ответственно Вы подойдете к делу, зависит долговечность вашего творения.

Существует немалое количество примеров, как может выглядеть мансардная крыша. Среди ее разновидностей, каждый сможет выбрать что-то свое. Если Вы нуждаетесь в достаточном дневном освещении, можно установить большое окно. Формы мансард могут быть закругленными или со строго прямыми углами и линиями. Какой бы выбор Вы ни сделали, подход к этому делу должен быть серьезным и хорошо обдуманным.

ломаная крыша и ее чертежи, техника выполнения крыши

Ломаная крыша мансардная очень удобна на даче в качестве дополнительного помещения. Ее можно соорудить своими руками, привлекая к работе минимум финансов и времени. Построить мансардную крышу своими руками можно относительно недолго и специальных строительных знаний для этого не нужно. Также большой экономией будет экономия на персонале, а для помощи вы можете позвать нескольких знакомых вам людей.

Чтобы мансарда была достаточно просторной, ее крыша должна быть ломаной, то есть преломлять под разными углами. Ломаная мансардная крыша должна быть спланирована заранее, можно даже нарисовать примерные чертежи мансардных крыш, как бы в итоге хотели ее видеть.

Также проект мансарды на втором этаже должен соответствовать общим параметрам строения, поскольку фундамент и стены должны быть заблаговременно просчитаны под размеры мансарды. Именно поэтому лучше предварительно составить чертеж будущего сооружения.

Как построить мансардную крышу своими руками: полезные советы

Обратите внимание на то, что размер мансарды напрямую зависит от того, какой угол имеет наклон крыши. Чем он больше, тем меньше будет полезной площади на мансарде, поскольку угол способен украсть высоту комнаты на мансарде, учтите это. Но и экспериментировать с углами наклона тоже не стоит, поскольку он играет важную роль при сбросе осадков с крыши помещения.

А если вы строите дом там, где преобладает ветреная погода, то угол наклона можно и сократить. Итак, ломаная крыша своими руками будет гораздо качественнее, если вы при строительстве примите во внимание следующие советы и сделаете так, чтобы все было отлично:

  1. если дом сооружается в тихом месте, то угол наклона крыши желательно увеличить, даже с учетом того, что размер полезного помещения на мансарде при этом может значительно сократиться. Но зато при сильных снежных осадках снег быстрее опадет с крыши;
  2. требования к обустройству гидроизоляции, а также тепло- и звукоизоляционных материалов на мансарде будут такими же, как и при обустройстве их в обычном помещении, поскольку мансарда относится к жилому фонду;
  3. мансардную крышу следует покрывать шифером или же керамической черепицей. Не рекомендуется применять металл из-за плохих теплоизоляционных характеристик;
  4. в качестве теплоизоляции на крыши следует применять не горючее сырье , а деревянные элементы крыши обрабатывайте противогрибковыми средствами;
  5. необходимо оснастить строение мансардной лестницей, она может быть наружной или внутренней, при этом сооружение наружной мансардой лестницы не сокращает полезную площадь помещения, но попасть наверх можно только с улицы;
  6. гораздо проще в эксплуатации являются внутренние типы лестниц, но они отбирают много места, что очень важно, если дом и так не слишком большой. Наиболее экономный вариант в плане площади – это потолочная лестница на шарнирном соединении или винтовая.

Мансарды своими руками: что потребуется при работе

Чтобы построить своими руками мансардную крышу на шифере, нам потребуются:

  1. шифер;
  2. брусья и доски из дерева;
  3. гвозди шиферные и простые;
  4. утеплитель;
  5. проволока отожженная и для растяжек.

Также потребуется набор инструментов:

  1. топор;
  2. нож;
  3. строительный степлер;
  4. молот;
  5. отвес;
  6. ножовка;
  7. рулетка.

Как сделать мансардную крышу из металлочерепицы: краткое описание

Мансардная крыша на основе металлочерепицы отличается ломаной линией ската, два из них расходятся вниз под небольшим углом от центрального конька и переходят к двум нижним. Благодаря такой конструкции объем под кровлей может быть максимально задействован.

Ломаная крыша своими руками может быть создана под вполне обустроенное жилое помещение на мансарде, также помещение на втором этаже загородного дома может быть использовано в качестве творческой студии, игровой комнаты или комнаты для гостей.

Строительство двускатной ломаной крыши будет нелегким, но вальмовую крышу построить своими руками куда сложнее. Даже внешняя громоздкость ломаной крыши станет ее преимуществом, если представить ее как элемент дизайна строения.

А если подобрать правильно материал для кровли, то можно даже визуально уменьшить ее габариты. Кроме того, следует учитывать, что ломаная крыша будет органично вписываться в дизайн дома в виде квадрата. А если строение длинное и узкое, то мансарда под ломаной крышей не сможет быть задействована в полной мере под жилое дополнительное помещение.

Для постройки ломанной мансардной крыши, следует провести такие расчеты:

  1. вес кровли;
  2. ожидаемая нагрузка от снежного покрова;
  3. вес обрешетки и контробрешетки;
  4. вес паро- и гидроизоляционных материалов;
  5. вес утеплителя;
  6. общая длина пролета;
  7. углы скатов;
  8. шаг обрешетки и стропил;
  9. возможные периодические нагрузки.

Этапы строительства мансардной крыши своими руками

Начинается строительство с укладки деревянных балок поверх гидроизоляции, сверху которых будут уложены стропильные балки. В качестве гидроизоляции используйте рубероид. При использовании деревянного покрытия, нижний брус не нужен.

Далее на балки ставят стойки из дерева на расстоянии порядка 2 метров друг от друга. Они должны располагаться строго перпендикулярно в одной плоскости, поскольку на них будут держаться стены мансарды. Изнутри при желании их оббивают фанерой или гипсокартоном, добавляют утеплитель и зашивают. Крепят стоки металлическими скобами или же шипами.

Укладываем верхний брус из дерева и закрепляем его. Затем устанавливаем балку для опоры подстропильной ноги из деревянной доски или бруса. Это позволит прикрепить крышу к зданию более прочно. Желательно слой балки покрыть рубероидом от гниения. Также желательно подкрепить конструкцию отожженной проволокой.

Устанавливаем стропильные ноги: делаем разметку на местах расположения стропил, желательно, чтобы шаг составлял около 100 см. Первыми ставим крайние стропила к фронту, но нужно, чтобы их верхняя часть совпадала с крайней линией фронтона. Стропила нужно делать из доски, на которых нет сучков. Когда крайние стропила установлены, между ними натягивают шпагат, чтобы остальные было легче установить. Затем они соединяются все друг с другом.

Сверху конструкции устанавливают коньковую балку для поддержки стропильных ног. Она нужна в том случае, если крыша очень велика и тяжелая. Если стропило меньше 8 метров, она не нужна, но нужно сделать растяжки под коньком. Они нужны в качестве страховки при сильной нагрузке покрытия снегом или же, как потолочные балки мансарды.

Затем устанавливаем кобылки. Это делается по тому же принципу, как и установка стропил. Сначала устанавливаются крайние, затем на шпагат натягиваются все остальные. Они обязательно нужны, поскольку при загнивании покрытия их сменить гораздо проще, чем разбирать всю крышу.

На кобылки прибивают доску подола, которая нужна от задуваний ветра и попадания осадков под кровлю.

На места, где вы хотите поставить окна, стропила следует прикреплять поперечными брусками, которые будут также частями проема для крепления оконной рамы.

Сверху стропил прибиваются рейки для обрешетки, шаг обрешетки зависит от материала для кровли. Поверх обрешетки прикрепляем скобами полиэтиленовую пленку в качестве гидроизоляции внахлест слоями снизу вверх. Сверху накладываем теплоизоляцию из минеральной ваты.

Можно выстилать кровлю снизу вверх. На местах излома кровля верхнего ряда должна находиться выступами под настилом нижнего ряда.

И в заключение работы устанавливается конек, причем он должен быть таким, чтобы попадание осадков под кровлю было сведено к нулю.

Также не забывайте про вентиляционные окошки и про оконные проемы.

Преимущества и недостатки мансардной крыши

Наличие мансарды в загородном частном доме имеет ряд как преимуществ, так и недостатков.

Главным преимуществом мансарды - второго этажа является увеличение жилой или полезной площади небольшого дома. Также подобное решение делает дома более привлекательным с архитектурной точки зрения.

А вот и недостатки такого решения:

  1. сокращение полезного пространства в углах покрытия. Если используются ломаные линии ската, то проблема частично решаема;
  2. отсутствие возможности сооружения полноценных окон, а мансардные окна невелики и дорогие;
  3. очень сложный монтаж конструкции, зачастую сложность монтажа гораздо выше, чем процесс сооружения. Также при неправильном монтаже мансардная крыша будет протекать чаще обычной;
  4. более высокая стоимость крыши, нежели обычной чердачной.

Но, несмотря на это, сделать мансардную кровлю желающих меньше не становится. При правильном подходе, это решение очень стильное и разумное, тем более, если ваш загородный домик сам по себе небольшой.

Изготовление мансардной крыши своими руками

Мансардная крыша подразумевает обустройство под ней жилых помещений. Изготовление такой конструкции является одним из наиболее простых способов для увеличения полезной площади дома. При этом не используются дополнительные метры на территории домовладения, нет необходимости в проведении земельных работ и закладке дополнительного фундамента. Изготовление каркаса мансардной крыши с ломаной линией ската позволит максимально расширить будущее подкровельное помещение. Несмотря на сложность строительного процесса мансардной крыши, вполне реально изготовить её своими силами. Для этого потребуется лишь разобраться в некоторых нюансах возведения стропильной системы, выбора материалов для утепления и очерёдности установки слоёв кровельного пирога.

Расчёт площади мансардной крыши

Проведение точных расчётов и составление проекта строительства является обязательным условием при оборудовании жилой зоны в чердачном помещении. Учитывая особенности мансардной конструкции крыши, определяется форма и размер полезной и вспомогательной площади.
Существуют определённые правила, которыми пользуются при проведении расчётов для конструкций подобного типа:

  1. В качестве полезной площади может рассматриваться только зона, в которой промежуток между наклонной частью кровли и полом составляет не менее 90 см. Все части мансарды с меньшей высотой перекрытия подпадают под понятие глухой зоны. Обычно они используются под ниши, кладовки и скрытые отсеки для хозяйственно-бытовых нужд.
  2. Так как мансардная крыша может иметь несколько скатов с разными углами наклона, её поверхности могут образовывать довольно сложные формы. Чтобы точно высчитать площадь такой кровли, её условно разделяют на простейшие геометрические фигуры, которые чаще всего представляют собой прямоугольные треугольники, параллелограммы, квадраты и трапеции. Затем площади этих фигур суммируют.
  3. Выбор угла наклона скатов мансардной крыши влияет на вид кровельного материала. Это обусловлено тем, что каждое покрытие имеет индивидуальные требования к уклону крыши.

При строительстве мансарды всегда хочется расширить зону жилого помещения. Этого легко достичь, если сделать угол наклона кровли небольшим. Однако использование такой конструкции не всегда целесообразно.

Схема мансардной крыши

Угол наклона крыши мансарды влияет на объём полезного пространства

При выборе типа мансарды необходимо учитывать факторы, влияющие на её форму и установку конкретного вида кровельного материала:

  1. Если планируется возвести мансарду в регионе с умеренным климатом, в котором преобладает ветреная погода с годовым уровнем выпадения осадков не более 300 мм, то можно сделать небольшой наклон крыши.
  2. К теплоизоляции и гидроизоляции мансардного помещения следует отнестись с такой же ответственностью, как и к обустройству других помещений дома, так как мансарда ничем не отличается от жилых комнат, расположенных этажом ниже.
  3. При проектировании лестницы на мансардный этаж более экономным вариантом будет размещение её снаружи. Это сохранит драгоценные метры жилого пространства, но сделает некомфортным её использование в холодное время года. Внутренняя лестница намного удобнее, но она имеет свои недостатки, так как занимает много места внутри помещения. Решить проблему можно установив винтовую лестницу, однако удобство её использования оставляет желать лучшего.

Правила расчётов площадей мансард для многоквартирных жилых помещений описаны в СП 54.13330.2011 (приложение В). Способы проведения аналогичных расчётов для общественных зданий и сооружений указаны в СП 118.13330.2012 (приложение Г).

В соответствии со СНиП расстояние от пола до потолка должно составлять не менее 250 см. При проектировании мансардных крыш необходимо учитывать соотношение размеров реальной и полезной площади помещения. В связи с этим при вычислении площади мансарды учитываются её части со следующими параметрами:

  • при уклоне 30o только та часть, которая имеет высоту более 150 см;
  • при уклоне 45o — более 110 см;
  • при уклоне 60o — не менее 50 см.

Проведение расчётов для мансардных крыш, высота которых меньше 250 см, необходимо производить с использованием специального понижающего коэффициента, равного 0,7. При этом минимальная высота стен должна составлять:

  • при уклоне 30o — 120 см;
  • при уклоне от 45 до 60o — 80 см;
  • при уклоне более 60o минимальная высота стен не ограничивается.Расчёт угла мансардной крыши

    Увеличение угла наклона крыши мансарды уменьшает её полезную площадь

Следует учесть, что размер полезной площади мансарды не может составлять менее 50% от общей площади помещения.

На сегодняшний день в интернете существует множество онлайн-калькуляторов для расчёта подобных проектов. Этот вариант довольно удобен, так как позволяет вычислить все параметры мансарды, не допуская арифметических и методологических ошибок. Однако в полевых условиях не всегда можно воспользоваться компьютером, поэтому такие действия нужно уметь производить самому. Для этого необходимо вспомнить школьные курсы геометрии, а именно теорему Пифагора и формулы, определяющее площади простейших фигур.

В соответствии с теоремой Пифагора квадрат гипотенузы равен сумме квадратов катетов. В виде формулы это теорема выглядит следующим образом: c²=a²+b².

По этой же формуле определяются параметры стропильной системы в каркасе мансардной крыши.

При проведении расчётов крыша мансарды условно делится на простейшие фигуры, а площади каждой из них вычисляются по соответствующим формулам:

  1. Чтобы высчитать площадь прямоугольника, необходимо его длину умножить на высоту: S=a∙b.
  2. Для определения площади трапеции потребуется полусумму её оснований умножить на высоту: S=1/2∙(a+b)∙h.
  3. Чтобы найти площадь треугольника, необходимо его высоту умножить на основание, а полученное значение разделить пополам: S=a∙b/2.

Допустим, в проекте предусмотрена постройка с односкатной крышей. Дом имеет размеры 12х8 м. Высоту мансарды примем равной 250 см.

  1. Применив теорему Пифагора, легко рассчитать длину ската крыши: √8²+2,5²=√64+6,25=√70,25≈8,38.
  2. Чтобы определить площадь ската, необходимо полученное значение умножить на длину дома: 8,38∙12≈100,6 м.

По такому же принципу производится расчёт площади для кровли с двумя скатами. Для этого требуется определить значения площадей каждого ската, а полученные значения сложить.

Читайте также — Переделка крыши старого дома под мансарду: особенности расчёта и устройства.

Чем покрыть мансардную крышу дома

При выборе кровельного материала для мансардной крыши учитывают следующие показатели:

  • долговечность;
  • вес;
  • стоимость;
  • эстетические качества (цвет, фактура, размер элементов).

Вес кровельного покрытия может создать критическую нагрузку на стропильную систему. Например, черепица из натуральных материалов почти в 15 раз тяжелее её аналога, изготовленного из металла, и в 10 раз превосходит по весу гибкую кровлю.

Каждый кровельный материал имеет определённый срок службы, однако он рассчитывается без учёта использования покрытия в критических погодных условиях. На долговечности стоит акцентировать внимание, если мансарду придётся накрывать в северных областях или в южных регионах с тропическим климатом.

Помимо хороших гидроизоляционных и теплоизоляционных качеств не следует забывать и о шумопоглощающих свойствах кровли. Следует учесть, что любой кровельный материал издаёт шум, но самым громким из них является металлическое покрытие.

Шумность кровельного покрытия

При выборе кровельного материала необходимо обращать внимание на показатели его шумности во время дождя

К наиболее популярным современным кровельным материалам можно отнести:

  1. Металлочерепицу.
  2. Керамическую черепицу.
  3. Гибкую черепицу.
  4. Рубероид.
  5. Ондулин.

Металлочерепица

Металлочерепица представляет собой штампованный стальной лист прямоугольной формы, обработанный антикоррозийным покрытием, грунтовочным составом и напылением из полимерных материалов. Вес листа в зависимости от размера и толщины составляет от 3,5 до 5,5 кг. Металлочерепица предназначена для кровель с уклоном не менее 14 градусов.

Структура листа металлочерепицы

Защитные покрытия, наносимые на листы металлочерепицы, помогают сохранить материал от разрушения и коррозии

Таблица: преимущества и недостатки металлочерепицы

Керамическая черепица

В настоящее время кровлю из керамической черепицы можно встретить довольно редко. Этот вид кровельного покрытия заменил более технологичный аналог — металлочерепица. Однако какие-то 100 лет назад керамическую черепицу укладывали чуть ли не на каждое здание. Этот материал так же, как и все остальные, имеет свои положительные и отрицательные стороны.

Мансардная крыша, покрытая керамической черепицей

Керамическая черепица на протяжении столетий зарекомендовала себя как эффективное и долговечное покрытие

Таблица: преимущества и недостатки керамической черепицы

Гибкая черепица

Гибкая черепица является одним из самых востребованных кровельных материалов. Этот вид покрытия включает в себя несколько слоёв, в состав которых входит стеклоткань с битумной пропиткой или покрытием на основе органической целлюлозы. Одна из сторон гибкой черепицы покрыта мелкой каменной крошкой. В качестве присыпки верхнего слоя используют мелкие гранулы базальта, сланца или мелкодисперсную минеральную крошку.

В состав материала также включены полимерные добавки и синтетические модификаторы, которые обеспечивают пластичность, гибкость, эстетичность, устойчивость к механическим воздействиям, экологичность и большие сроки эксплуатации этого кровельного покрытия.

Структура гибкой черепицы

Многослойная структура гибкой черепицы делает её устойчивой к перепадам температур и воздействию атмосферных осадков

На внутреннюю сторону гибкой черепицы нанесён клеящий слой, покрытый изолирующей плёнкой. Для удобства транспортировки между элементами иногда помещают кремниевый песок. Гибкая черепица имеет больше преимуществ, чем недостатков, поэтому пользуется заслуженной популярностью у частных застройщиков.

Таблица: преимущества и недостатки гибкой черепицы

Ондулин

Ондулин является экологичным кровельным покрытием, так как на 100% состоит из органических материалов. При производстве этого покрытия волокна целлюлозы подвергаются нагреванию и спрессовыванию с последующим гофрированием.

Готовые листы ондулина пропитывают битумом с добавлением полимерных соединений. По внешнему виду этот кровельный материал напоминает шифер, однако высокая технологичность при изготовлении существенно отличает его от других покрытий. Готовые листы ондулина окрашивают в различные цвета и оттенки.

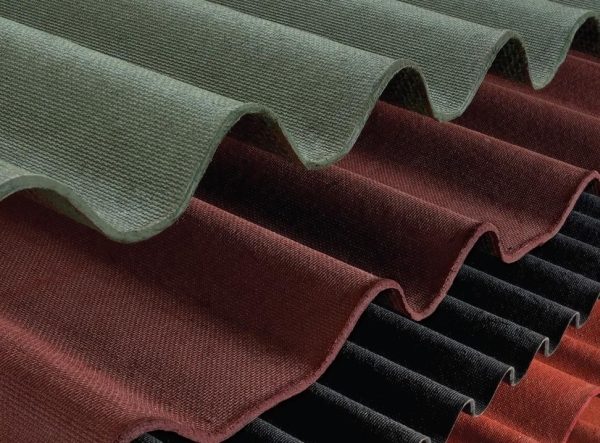

Ондулин

Ондулин является лёгким, удобным и экологичным кровельным материалом

Таблица: преимущества и недостатки ондулина

Рубероид

Использование рубероида в качестве кровли для мансарды является самым бюджетным вариантом. Это покрытие широко использовалось в прошлые десятилетия. Несмотря на хорошие гидроизоляционные качества, рубероид имеет больше недостатков, чем преимуществ. В его состав входит специальный картон, который пропитывается нефтяным битумом. На обе стороны материала дополнительно наносят тугоплавкий битум. Внешний слой дополнительно защищают присыпкой из мелкого песка, смешанного с мелкодисперсным гравием.

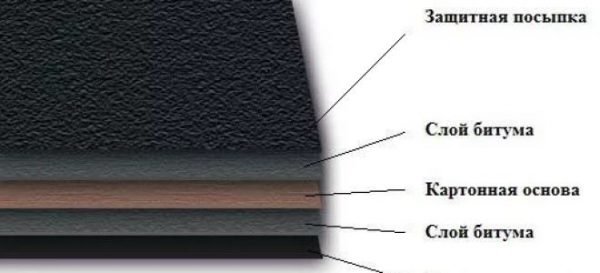

Структура рубероида

Рубероид имеет не очень высокие эксплуатационные качества и небольшой срок службы, поэтому в качестве кровельного покрытия применяется довольно редко

Таблица: преимущества и недостатки рубероида

Видео: какую выбрать кровлю

Инструменты и оборудование для монтажа мансардной крыши

Установку кровельного покрытия невозможно осуществить голыми руками. Для этого потребуется использование не только инструментов, но и специального оборудования. В зависимости от вида кровельного материала подбирается соответствующий инвентарь.

При установке элементов стропильной системы не обойтись без:

  1. Электропилы.
  2. Электрорубанка.
  3. Топора.
  4. Молотка.
  5. Набора стамесок.
  6. Шуруповёрта.
  7. Электродрели.

При монтаже рулонных материалов на битумной основе понадобится газовая горелка. С помощью этого устройства обеспечивается нагрев материала до нужной температуры, склеивание стыков и фиксация на кровле.

Использование газовой горелки для кровельных работ

Газовая горелка надёжно склеивает битумную основу и рубероид

Значительно облегчит работу использование кровельного крана. Это оборудование позволит сохранить силы и время при строительстве мансардной крыши.

Кровельный кран

Кровельный кран, являясь малогабаритным представителем подъёмных механизмов, значительно облегчит процесс строительства мансарды

Следует учесть, что оборудование, которое используется при строительстве мансарды, должно соответствовать требованиям ГОСТа 12.2.003–74. Этот стандарт устанавливает общие требования безопасности к конструкциям производственного оборудования:

  • специальное оборудование, используемое для плавления битумных материалов, должно оснащаться термическими датчиками и выхлопной трубой;
  • оборудование, предназначенное для просушивания основания под рулонные наплавляемые материалы, должно оснащаться специальным защитным экраном;
  • процесс заправки топливных баков используемой техники должен быть механизирован.

Для монтажа кровельного пирога мансардной крыши необходимы следующие инструменты:

  1. Измерительная рулетка.
  2. Молоток.
  3. Топор.
  4. Острый нож.
  5. Строительный степлер со скобами.
  6. Ножовка.
  7. Отвес.
  8. Графитный карандаш.
  9. Шнур.
  10. Ножницы по металлу.
  11. Кусачки.
  12. Дрель со свёрлами разного диаметра.
  13. Шуруповёрт.
  14. Рубанок.
  15. Калькулятор.

Обрешётка мансардной крыши

Обрешётка мансардной крыши мало чем отличается от её аналогов в других конструкциях. Этот элемент стропильной системы выполняет следующие функции:

  • равномерно перераспределяет и передаёт вес кровельного покрытия на стропильный каркас;
  • дополнительно укрепляет каркас стропильной системы;
  • является основанием для установки кровельного покрытия.

Под разные виды кровельных материалов обрешётку делают однослойной, двухслойной или сплошной.

  1. Для листовой кровли (металлочерепицы, шифера, ондулина) изготавливается однослойная или двухслойная обрешётка из реек, набиваемых перпендикулярно стропильным ногам на расстоянии от 15 до 50 см друг от друга. Для обрешётки используются пиломатериалы первого и второго сорта. Они содержат меньше сучков и заусенцев.
  2. Если запланировано покрыть крышу мансарды мягким рулонным материалом, применяется сплошная обрешётка. Для этого используют OSB-плиты или толстую фанеру.
Виды обрешётки под разные кровельные покрытия

В зависимости от вида кровельного материала выбираются разные способы устройства обрешётки

Следует учесть, что все деревянные элементы каркасной системы необходимо предварительно обработать антисептиком.

Важную роль играет степень влажности древесины, которая используется в качестве обрешётки. Для определения влажности материала используют специальный прибор — влагомер.

Влагомер

С помощью влагомера можно точно определить степень влажности древесины

По степени влажности древесина разделяется на несколько типов: мокрая, свежесрубленная, комнатно-сухая, воздушно-сухая, абсолютно сухая.

  1. Мокрой древесина считается, если на протяжении большого срока она находилась в непосредственном контакте с водой. В этом случае показания влагомера составят около 100%.
  2. Свежесрубленной древесиной является дерево, степень влажности которого составляет от 50 до 100%.
  3. Комнатно-сухой называется древесина, которая на протяжении долгого срока хранилась в отапливаемом помещении. При её обследовании влагомер покажет от 9 до 13%.
  4. Под воздушно-сухой подразумевается древесина, которая на протяжении большого срока хранилась в проветриваемом месте или на свежем воздухе. Её влажность находится в пределах от 10 до 18%.
  5. Абсолютно сухая древесина имеет показатель влажности, равный нулю. Удалить всю влагу из материала возможно лишь с помощью специального оборудования.

Влажность древесины, используемой для обрешётки и других элементов каркаса стропильной системы, не должна превышать 18%.

Видео: монтаж обрешётки под профнастил

Пошаговая инструкция по возведению мансардной крыши

При возведении мансардного помещения крайне важно подобрать качественную древесину и правильно установить все элементы стропильной системы. Это обусловлено тем, что стропильная конструкция является основой для монтажа кровельного пирога.

Если у вас нет опыта в строительном и инженерном деле, то установку и изготовление стропильной системы лучше доверить специалистам.

Основные этапы монтажа мансардной крыши

Строительство мансардной крыши можно условно разделить на несколько этапов:

  1. Подготовка древесины. Для изготовления каркаса крыши мансардного типа важную роль играет не только влажность древесины, но и её сорт. Для этой цели лучше использовать брусья из хвойных пород первого или второго сорта. Возводить каркас стропильной системы из влажной древесины опасно, так как при высыхании брус может деформироваться, отчего нарушится геометрическая правильность конструкции. Чтобы этого не произошло, подготовленные брусья необходимо просушить в проветриваемом помещении или под навесом в течение нескольких месяцев.
    Просушка древесины перед использованием

    Во время просушки между брусками оставляют зазоры для вентиляции и выхода влаги

  2. Установка стоек. Вертикальные стойки в конструкции мансарды определяют границы помещения. Следует учесть, что устанавливать эти элементы каркаса необходимо на расстоянии не более 2 метров друг от друга. Чтобы бруски располагались строго перпендикулярно, необходимо использовать отвес и строительный уровень. Зафиксировать стойки в вертикальном положении помогут деревянные подкосы и металлические уголки. Для этого элемента каркаса удобно использовать бруски сечением 100х100 мм. В дальнейшем обе стороны вертикальных стоек будут покрыты отделочными материалами. Основой для отделки послужат листы гипсокартона, фанеры, ДСП, ДВП, OSB-плиты.
    Установка вертикальных стоек мансардной крыши

    Стойки мансарды зафиксируются в перпендикулярном положении если использовать подкосы, уголки и временные упоры

  3. Установка верхнего перекрытия. Его можно сделать также из бруса 100х100. В качестве соединительных элементов используют металлические скобы, уголки и гвозди.Установка брусков перекрытия

    Верхние бруски дополнительно укрепляют всю конструкцию мансардной крыши и образуют каркас потолка

  4. Установка мауэрлата. Мауэрлат является основанием стропильной системы мансардной крыши. Для этого элемента кровли необходимо использовать более толстый брус, например, сечением 150х150 мм. Он устанавливается на верхние торцы стен. Если здание изготовлено из бревна или бруса, то мауэрлат не используется, а стропильные ноги опираются на верхний венец. Если мауэрлат устанавливается на кирпичную или каменную стену, то его необходимо изолировать от влаги. Для этого используют рубероид, уложенный в два слоя.
    Установка мауэрлата

    Крепление мауэрлата к бетонной стене производится при помощи шпилек, замурованных в неё на этапе заливки армопояса

  5. Изготовление каркаса стропильной системы. Для изготовления стропильных ног необходимо использовать брус сечением 100 на 50 мм. Перед установкой этих элементов каркаса нужно сделать разметку. Расстояние между стропилами должно быть не более 100–120 см. В первую очередь устанавливаются стропильные ноги, расположенные по фронтонам. Затем верхние точки фронтонов соединяются шнуром, который сыграет роль направляющей для остальных стропил. Каркас стропильной системы соединяется в верхней части коньковой балкой. Её целесообразно использовать, если длина крыши превышает 7 м. Если этот размер меньше, то верхняя часть стропил фиксируется растяжками. После установки всех указанных элементов монтируется обрешётка.
    Схема несущей конструкции мансардной крыши

    Каркас мансардной крыши состоит из стропильных ферм, соединённых коньковой балкой в верхней части

  6. Монтаж кровельного пирога. Когда подготовлена обрешётка для соответствующего кровельного материала, можно приступать к гидроизоляции, пароизоляции, установке утеплителей и кровельного покрытия. При монтаже кровельного пирога важным моментом будет соблюдение очерёдности его слоёв. Неправильное расположение слоёв кровельного пирога приведёт к порче утеплителя, концентрации влаги внутри деревянного каркаса и формированию влажного микроклимата внутри мансардного помещения.
    Состав кровельного пирога для мансардной крыши

    Кровельный пирог мансардной крыши состоит из нескольких слоёв изоляционных материалов, укладываемых в строго определённом порядке

Видео: как сделать мансардную крышу

Ремонт мансардной крыши

Владельцы мансардных крыш довольно часто сталкиваются с дефектами в кровельном покрытии, износом отделочного материала, а также с подтёками, промерзанием и холодом.

Произвести точную диагностику повреждений в кровле можно двумя способами:

  1. Разобрать части кровельного пирога, чтобы выявить неправильность укладки его слоёв.
  2. Использовать специальное оборудование — тепловизор. Это устройство поможет визуально определить мостики холода.

Чаще всего причиной повреждения кровли в мансардном помещении является неправильная очерёдность укладки слоёв кровельного пирога.

  1. Распространённой ошибкой является установка гидроизоляции вместо пароизоляционной мембраны и наоборот. Это приводит к тому, что влага, накапливаясь за гидроизоляционным слоем, будет впитываться в утеплитель. Теплоизоляция быстро теряет свои качества и приходит в негодность.Намокание утеплителя

    Если вместо пароизоляционной плёнки уложить гидроизоляционную, утеплитель будет намокать и быстро выйдет из строя

  2. Если в стропильной системе не предусмотреть вентиляционный зазор между кровельным материалом и гидроизоляционным слоем, то для влаги не будет выхода наружу. В этом случае влажные испарения начнут впитываться в древесину каркасной конструкции. Это приведёт к тому, что деревянные элементы стропильной системы быстро сгниют.Намокание и гниение стропил

    При отсутствии вентиляционного зазора влага не будет удаляться из подкровельного пространства и быстро разрушит деревянные элементы стропильного каркаса

  3. Мансарда может протекать, если в пароизоляционной и гидроизоляционной плёнке неправильно сделаны нахлесты. Это обеспечит доступ влаги к утеплителю.
  4. При неравномерной укладке утеплительные материалы в конструкции кровельного пирога будут образовывать полости. С наступлением зимы в этих областях будет скапливаться холодный воздух и испаряемая из помещения влага. Это создаст идеальные условия для обледенения поверхности.

Проще всего устраняются небольшие дефекты кровельного покрытия. Ремонт в этом случае заключается в замене повреждённых элементов. Для этого потребуется разобрать часть кровли, чтобы обеспечить доступ к необходимым крепёжным элементам, демонтировать вышедшее из строя покрытие и уложить на его место новый материал.

Если же причина протечек кроется во внутреннем устройстве кровельного пирога, то его придётся разбирать полностью или частично до достижения повреждённого слоя. При этом необходимо подробно осмотреть все доступные элементы кровельного каркаса, обработать деревянные конструкции антисептиком, заменить вышедшее из строя покрытие и проверить герметичность стыков и нахлёстов всех изоляционных слоёв.

Видео: ремонт крыши дома — мансарда

Разобравшись с изготовлением конструкции стропильной системы, составом и очерёдностью монтажа кровельного пирога, вы сможете построить мансардную крышу дома собственными руками.

Оцените статью: Поделитесь с друзьями!

Проект пристройки мансардной крыши

Надстройка, приведенная выше, выполнена Амосом, архитектором из Ислингтона, Лондон. Посмотреть больше и составить список для вашего домашнего проекта здесь.

Вы можете подать заявку на проектирование пристройки мансардной крыши, если существующее пространство на чердаке недостаточно высокое или неправильной формы для прямого преобразования или пристройки слухового окна.

Что такое пристройка мансардной крыши?

Мансардные крыши чаще всего встречаются в террасных домах в викторианском и георгианском стиле, особенно в Лондоне.Часто существующая крыша будет перевернутой, поэтому крыша имеет форму впадины "V". Чтобы сделать пристройку чердака работоспособной в этом случае, необходимо будет удалить существующую крышу, надстроить существующие партийные стены и построить новую конструкцию, отстоящую от передней стены, с наклонными внутрь передней и задней стенами. Это называется пристройкой мансардной крыши.

Как получить проект пристройки мансардной крыши

Национальное руководство по планированию концентрируется на расширении и переоборудовании чердаков, где мансардные окна встречаются чаще.Расширение слуховой крыши часто может быть выполнено без полного разрешения на застройку с соблюдением разрешенных прав на застройку. Однако расширение мансардной крыши может представлять собой гораздо более значительное изменение, когда почти наверняка потребуется полное разрешение на строительство.

Ознакомьтесь с инструкциями местного совета

Если в вашем районе распространены надстройки мансардных крыш, ваш местный совет, возможно, выпустил специальные инструкции по проектированию мансардных крыш, предназначенные для архитекторов и домовладельцев.Многие районы Лондона выпустили дополнение к руководству по проектированию жилых домов в рамках своей программы местного развития. Вот некоторые часто встречающиеся инструкции:

  • Мансардные надстройки крыши часто неприемлемы, если другие дома в вашем ряду не были расширены, и где линия крыши остается ненарушенной.
  • В зависимости от размера и характера существующего здания, мансардная крыша с «плоской вершиной», скорее всего, будет приемлемой, при которой общая высота будет минимальной.См. Иллюстрированные примеры мансардной крыши «с плоским верхом» и «двускатной» ниже, взятые из дополнительных указаний совета Хакни.
  • Обычно допускается максимальная внутренняя высота от пола до потолка, например 2.3м.
  • Передняя и задняя «стены» надстройки крыши часто имеют максимально допустимый наклон, например 70 °, которые должны быть отклонены от существующих отметок с желобом, разделяющим их.
  • Окна должны быть пропорциональными / иметь отношение к окнам ниже.
  • Как правило, вам нужно будет использовать материалы, которые соответствуют существующему зданию или соответствуют ему. Это правило распространяется на все пристройки дома.
  • Если это крыша в форме долины "V" (также известная как "бабочка" или "крыша Лондона"), существующий V-образный профиль задней отметки обычно необходимо сохранить.

Плоская мансардная крыша

flat topped mansard roof Cropped

Двухскатная мансардная крыша

Double pitched mansard roof Cropped

Спросите у архитектора

Ваш архитектор - лучший человек, которого можно спросить о подаче заявки на проектирование пристройки мансардной крыши.Они рассмотрят рекомендации местного совета и в своем заявлении будут стремиться представить лучший вариант вашего дизайна и то, почему он должен быть приемлемым для вашего местного совета. Иногда может показаться, что правила очень черно-белые, но с талантливым архитектором в вашем углу вы будете в лучшем положении, чтобы получить желаемый результат.

Здесь, в Design for Me, мы можем найти для вас лучших специалистов в области дизайна для вашего проекта и бесплатно организовать начальные консультации.Используйте форму ниже, чтобы начать, и мы будем рады помочь!

Эмили Дизайн для меня

facebook tweet linkedin instagram pinterest

Отправлено подано в разделах "Советы и подсказки", "Расширения", "Правовые вопросы".

.

GAMBREL ROOF ROOF ROOF ROOF ROOF ROOF ROOF ROOF ROOF ROOF ROOF ROOF ROOF ROOF ROOF ROOF ROOF ROOF ROOF ROOF ROOF ROOF ROOF ROOF ROOF ROOF ROOF ROOF ROOF ROOF

В американском структурном планировании использование ферм Gambrel на крышах восходит к сотням лет назад, а самое раннее заархивированное использование - в 1600-х годах.

В США двускатную крышу часто ошибочно называют шатровой крышей, и она встречается на домах в стиле, названном голландским колониальным. Фермы двускатной крыши придают верхам строений, в которых они используются, вид сарая.

Узкая двускатная крыша выглядит как симметричная двухсторонняя крыша с двукратным уклоном с каждой стороны.Нижний наклон находится в опасной точке, граничащей с вертикальной точкой.

Кроме того, конкретная линия двускатной крыши не привязана к жилищам для животных и конструкциям вместимости; пограничный стиль проектирования зданий делает так, что многие типы зданий используют фермы двускатной крыши.

Схема ферм крыши Gambrel

Планы ферм крыши Gambrel чрезвычайно привлекательны, но при этом гораздо полезнее. Это связано с тем, что фермы в двускатных крышах учитывают самую крайнюю меру кладовки в ассортименте чердаков.Кроме того, он не обязывает использовать внутренние перегородки или опорные стойки.

Это совсем не похоже на скатные крыши, где тщательно рассчитанные разделители имеют большое значение для непригодного для использования пространства.

Шестифутовая конструкция способствует разрушению двускатной крыши и подразумевает, что почти все внутреннее пространство не становится непригодным для использования из-за наклона крыши. Это означает, что большая часть внутреннего пространства прямо под крышей может использоваться как жилое пространство.

Сараи - это узнаваемая иллюстрация размера пространства, управляемого за счет использования ферм двускатной крыши.

Компоненты внешнего контура, например слуховые окна, которые расширяют притязания на переход и оценку дома, эффективно сливаются с линиями крыши, поддерживаемыми фермами крыши.

Разработка ферм Gambrel Roof

В то время как воин выходного дня или начинающий плотник, несомненно, может построить и внедрить фермовые фермы крыши Gambrel в небольшие складские конструкции, большинство мастеров предписывают строителю использовать сборные фермы крыши Gambrel.

Это гарантирует основную респектабельность конструкции крыши и правильное распределение нагрузки кровли. Обычно стоимость предварительно собранных ферм двускатной крыши включает в себя передачу конструкции и положения ферм.

Огромный вес ферм двускатной крыши, сделанных из дерева или стали, требует использования крана для установки. Затем обычная команда разработчиков продолжает прикрепление ферм к конструкции и выполнение сборки крыши.

Мансардная крыша

Мансардную крышу порой ошибочно называют мансардной крышей. Мансардная крыша, которую еще называют французской крышей, изображается исключительно пологим верхним скатом с сомнительным нижним уклоном с четырех сторон.

Двусторонняя крыша имеет большой скат с двух сторон. Мансардная крыша обычно включает окна в нижнем скате и, как и кронштейны фермы двускатной крыши, предлагает больше полезной жилой площади, чем скатная крыша.

Верхний скат мансардной крыши настолько пологий, что может показаться ровным тем, кто на нее глядит.

Окна и слуховые окна в крышах Gambrel

Так как крыши Gambrel имеют ненадежный более низкий уклон, включение слуховых окон и окон менее требовательно, чем в скатной крыше. Слуховые окна выступают из точки крыши и позволяют открывать окна напротив земли.

Чем ближе уклон крыши к вертикальному, тем менее требовательны слуховые окна. В мансардных крышах нижняя часть окна обычно вставляется в крышу, а слуховые окна не используются. Мансардные крыши обычно имеют уклон в нижней части 80 градусов.

Как рассчитать угол стропильной фермы двускатной крыши?

Стиль гамбрелей часто называют крышей конюшни. Однако всегда лучше уделить особое внимание углам ферм двускатной крыши.

Двойной, а иногда и тройной уклон с каждой стороны гребня дает больше места на крыше, что также привлекает владельцев недвижимости.Пиковая крыша имеет только две точки гармонии балок или ферм, верхний вырез на гребне и нижний вырез на разделителях.

Гамбрель имеет четыре острия: на гребне, на перегородке и в месте пересечения двух стропил или стропил. Существует три подхода к определению участков для пиковых ферм, которые представляют собой стропила с внутренними опорами, которые вводятся как единое целое.

Подробная информация, необходимая при заказе ферм крыши Gambrel

Наиболее важные данные, необходимые при заказе предварительно собранных ферм крыши Gambrel, - это компас на крыше, а также наличие установленного на чердаке приспособления для обогрева, вентиляции и охлаждения.Следует подумать и о размерах фермы двускатной крыши.

В Интернете есть множество руководств о том, как рассчитать ферму двускатной крыши, и вы можете просто пройти их. Близость оборудования HVAC влияет на беспокойство конструкции крыши, поэтому конфигурация фермы должна учитывать этот элемент.

Производителю стропильных ферм необходимо знать, будет ли территория чердака использоваться как жилое помещение или складское помещение, а тонкие элементы конструкции служат для устройства крыши, например, слуховые окна или козырьки.

Производителю ферм для двускатной крыши необходимо знать площадь конструкции, чтобы гарантировать соответствие ближайшим строительным стандартам.

Кроме того, строителю необходимо передать количество окон и входов в пределах диапазона разделителя заполнителя, чтобы точно определить циркуляцию кучи.

Другие данные, необходимые производителю ферм двускатной крыши, включают классификацию ветровой нагрузки, класс здания, компас крыши, желаемый уклон крыши и конструкцию здания.

Крыши Gambrel разумны и привлекательны, внушая инженерный энтузиазм в дом. Они намного менее роскошны, чем скатные крыши, учитывая дополнительное жилое пространство, которым они управляют.

Кровельные фермы Gambrel пригодны для использования во многих средах, так как шаг достаточно высок, чтобы предвидеть экстремальное скопление снега, и они известны своими передовыми разработками.

.

Мансардная крыша - определение мансардной крыши по The Free Dictionary

35 Истчеп, Лондон, EC3M 1DT 19/00437 / LBC Установка одной неосвещенной панели и одного неосвещенного проецируемого знака на земле 29 Мартин-Лейн, Лондон, EC4Y 0DJ 19/00523 / FULL Работы по переоборудованию и ремонту, включающие сочетание замена или восстановление окон; замена мансардных окон; замена боковой дверцы доступа; ремонт и, при необходимости, замена мансардной крыши, конструкции крыши колокольни и кирпичной кладки; восстановление часов; вставка впуска и уровня; удаление современных металлических решеток на новый люк в крыше; и замена современного поручня на крыльце.Начались работы по реконструкции 4 St Philip's Place девелопером Evenacre, которая включает в себя восстановление каменного фасада и замену мансардной крыши 1980-х годов на шифер и цинк. Начались работы по реконструкции 4 St Philip's Place разработчиком Evanacre, включая восстановление камня. Фасад и замена мансардной крыши 1980-х годов на шифер и цинк. Не было никаких сомнений в том, где начался пожар, и пожарные начали контролировать его в этом блоке, но пламя уже распространилось на чердак под мансардной крышей, у которой не было «Противопожарные стены», - сказал Смит.Поэтому у запланированного четырехэтажного здания была мансардная крыша с фронтонами, что позволило четвертому этажу «спрятаться» в линии крыши, создав вид трехэтажного здания. Построен в 1850 году для сына коммодора Оливера. Hazard Perry, 28-30 Catherine Street, проданный за 945 000 долларов, представляет собой здание в стиле Второй империи в викторианском стиле с мансардной крышей и центральной лестницей. Южный Оксфорд задуман в федеральном стиле с величественным кирпичом и большой мансардной крышей. Соседнее здание на Южном Портленде напоминает парижскую эстетику 1920-х годов с его чистыми деталями и классической лепниной.На территории также будут сооружения для велосипедистов и мусороуборочные комплексы, а также пристройка мансардной крыши, которая встревожила одну группу природоохранных организаций. Заявитель Euro Property Investments также хочет снести существующую мансардную крышу и возвести двухэтажную замену с помещением для растений. В результате переделок будет удалена одноэтажная пристройка 1970-х годов перед зданием, внутри будет создан открытый двор, а над существующей плоской крышей будет добавлена ​​мансардная крыша, охватывающая центральный двор.Пара быстро приступила к реставрации и обновлению, возглавляемой дизайнером Нэнси Уэйли, которая, как отметят специалисты по сохранению архитектуры, с уважением сохраняет ряд характерных элементов Вульфа, таких как мансардная крыша, очень высокий двухдверный вход. Oakwood House, 62 Moor Street, Coventry CV5 6EU: Преобразование существующих офисов в шесть квартир студенческого городка с новой скатной и мансардной крышей второго этажа. .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
