Как сделать ворота красивые: Распашные ворота своими руками. Пошаговые фото, чертежи и схемы, идеи оформления + 800 фото

Конструкция ворот

Они обладают различной функциональностью, в связи с этим могут быть:

• одностворчатыми;
• распашными;
• откатными;
• подъемными.

С чего начать при их изготовлении?

Первым делом необходимо изготовить чертежи для ворот своими руками.

Какой материал будет использоваться. Важно просчитать соответствие веса изделия и механизма, обеспечивающего его функциональность.

Необходимые материалы

При изготовлении ворот важно понимать какие материалы можно использовать при их изготовлении. Их выбор зависит от будущей конструкции изделия и используемых механизмов их передвижения. К примеру, для стоек используется швеллер либо прочный квадрат. Для скелета хорошо подходит металлический уголок и профиль.

В качестве обшивочного материала подойдут листы жести. Для декорации используют кованые изделия из металлического квадрата. Это только незначительный перечень используемых материалов, на самом деле этот список значительно шире.

Возможные примеры

В настоящее время есть множество вариантов этих изделий.

Виды ворот

Разберем детальнее какие виды бывают, и какими преимуществами они обладают.

Одностворчатые ворота

Это классический вариант изделия. В их конструкцию может быть совмещена калитка. Как правило, они крепятся на петлях и открываются в правую или левую сторону.

Их преимуществом является простота в изготовлении и использовании. К недостаткам можно отнести необходимость в значительной территории, позволяющей их полноценному открытию.

Распашные ворота

Это самое распространенное изделие в классическом исполнении. Они состоят из двух створок, открывающихся в наружную или внутреннюю стороны. Их преимуществом является легкость и бесшумность использования. Для их работы необходимо в 2 раза меньше места нежели для одностворчатых ворот.

Часто используются варианты, когда в одну из створок устанавливается калитка. Они простые в конструкции, однако требуют тщательного расчета и качественного изготовления, монтажа.

Важно выдержать уровень установки стоек, и их прочно зафиксировать. Современные изделия оборудуются электродвигателем и дистанционным управлением, что позволяет их открывать не выходя из автомобиля.

Откатные ворота

Это изделие достаточно молодое в сравнении с вышеуказанными экземплярами. Однако при большой ширине ворот, и если этому позволяет длина ограждения — оно незаменимо.

Современные технологии позволили усовершенствовать рабочий механизм этой конструкции и сделали его безотказным. Они могут откатываться вручную и с помощью электродвигателя на дистанционном управлении. К их преимуществам следует отнести возможность их установки при малой близлежащей горизонтальной территории.

Подъемные ворота

Это превосходный вариант когда нет места для полноценной работы всех вышеуказанных вариантов. Важно понимать, что при его использовании устанавливается верхний пропускной предел. Это можно рассматривать как недостаток.

Однако при установке в гараже, либо под навесом — этот предел уже существует. В современных моделях также применяется электродвигатель и дистанционное управление. Важно позаботиться об их эстетическом виде в поднятом состоянии.

Заключение

Мы рассмотрели, что такое ворота, их разновидности и функциональность. Какие преимущества получает хозяин применяя тот или иной тип этого изделия.

В любом случае, все вышеуказанные варианты дают возможность сделать самостоятельное изделие, отвечающее всем необходимым к нему требованиям. Надеюсь, данная статья будет Вам полезной!

Фото ворот своими руками

Также рекомендуем просмотреть:

Ворота своими руками. Чертежи, фото и видео

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

При обустройстве ограждений вокруг дома или дачного участка обязательно возникает вопрос: как сделать ворота своими руками. Чертежи, фото и видео материалы, приведенные в этой статье, помогут разобраться с процессом установки таких конструкций, а также определиться с выбором способа открывания. После тщательного просчета всех тонкостей и нюансов можно подобрать оптимальную, подходящую конкретному участку конструкцию и заранее подготовить все необходимое.

Современные распашные ворота

Распашные ворота

Самым простым и довольно удобным считается вариант распашных ворот со встроенной калиткой. Подобную схему чаще всего используют при обустройстве ограждений для частного дома ввиду простоты конструкции и возможности установки своими руками.

Чертеж обустройства распашных ворот с калиткой

Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам. Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка. Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:

• древесину;
• листы тонкого металла;
• профнастил.

Схема создания кованых ворот своими руками

Неплохо смотрятся и кованые створки, но их создание лучше всего доверить мастеру ввиду сложности такого процесса. Без специальных навыков невозможно собрать такие ворота своими руками. Чертежи, фото и видео для облегчения самостоятельного монтажа других типов ворот можно найти ниже.

Распашные ворота своими руками (видео 1)

Монтаж распашных ворот

Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.

Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала.

Распашные ворота в частном доме

Начинают монтаж подобных конструкций с установки опорных столбов. Ниже описано, как выполнить монтаж опор для ворот своими руками. Чертежи, фото и видео помогут разобраться во всех тонкостях работ.

Статья по теме:

Устройство ворот для частного дома. Фото возможных вариантов. Виды ворот для частного дома. Фото вариантов установки. Обустройство распашных и раздвижных въездных групп. Автоматизация ворот.

Установка опорных столбов: два способа

Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.

Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции.

Схематическое изображение опор и каркаса распашных ворот

В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.

Распашные деревянные ворота

После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками.

Распашные ворота своими руками (видео 2)

Раздвижные ворота

Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:

• консольными;
• откатными;
• подвесными.

Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.

В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.

Конструкция откатных ворот

Совсем несложно изготовить откатные ворота своими руками. Чертежи, фото и видео материалы помогут разобраться с особенностями монтажа таких конструкций. Для откатных ворот нужно предусмотреть свободное пространство вдоль забора. Примерные размеры створки приведены на рисунке.

На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.

Раздвижные ворота на роликах

Как установить консольные ворота своими руками.
Чертежи, фото и видео этапов работ

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Откатные ворота своими руками (видео)

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

3D-эскиз консольных ворот

Полезный совет! После сварки каркаса, полученные швы необходимо зачистить болгаркой, а также устранить со всей поверхности очаги коррозии.

Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Откатные ворота в частном доме

Полезный совет! Стандартный проем для удобства въезда через ворота должен составлять 4 метра. Соответственно длина консольной части будет около 2 метров.

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Примеры конструкций различных видов откатных ворот

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

• 6 метровая направляющая балка;
• две роликовые опоры;
• концевые ролики;
• ловители концевых роликов;
• дополнительное устройство с 2 роликами;
• заглушки для концов балки.

Распашные металлические ворота

Полезный совет! Чтобы работа механизмов не вызвала проблем, ролики необходимо крепить в одной плоскости.

В комплекте обычно находится инструкция по сборке, с ее помощью можно собрать всю конструкцию ворот своими руками. Чертежи, фото и видео, собранные в этой статье, помогут детально разобраться со всеми нюансами.

Распашные ворота (видео)

СМОТРИТЕ ТАКЖЕ

откатные и распашные, чертежи, видео и фото

Передняя ограда делается недоступной, своеобразной, представляющей собой фасад участка. Ворота с калиткой своими руками, сделанные по оригинальному эскизу, украсят забор, подчеркнут хороший вкус хозяина и его умение создавать красивые практичные вещи. Назначение ворот – не только открываться, пропускать машины и людей. Они вместе с калиткой являются архитектурным элементом двора и одновременно прочной преградой.

В городе

Содержание материала

Особенности конструкций

Калитка бывает отдельно стоящей и встроенной. Выбор делается исходя из наличия свободного пространства сбоку, а также типа запорной системы. В зависимости от способа открывания – перемещения створок – различают конструкции:

• классические распашные;
• откатные;
• сдвижные;
• гаражные.

Каждый тип имеет свои особенности, положительные качества, требует наличия места, горизонтальных и вертикальных опор для крепления.

Массивная конструкция

Начиная строительство, выбирается наиболее удобный для эксплуатации вариант, занимающий минимум пространства и более просто изготавливающийся своими руками. Однако не во все конструкции можно встроить калитку.

Различные типы створок отличаются схемой крепления и траекторией движения. Чертежи рамы модели с калиткой или без нее совпадают.

На фото изображена конструкция из профлиста.

Из профлиста

Распашные

Распашные системы получили свое название за способ открывания – распахивание. Сторонами рам, которые соединяются при закрытии, они прочерчивают дуги, поворачиваясь на 90 градусов, открывая проезд. Это классическая конструкция, самая простая в самостоятельном изготовлении. Отлично смотрится фото, демонстрирующее украшения ограды, особенно декоративные кованые ворота.

Кованые створки

Две одинаковые рамы, зашитые любым материалом, крепятся к стойкам с помощью навесов, удерживаются на них и проворачиваются. В месте соединения двух половинок устанавливаются ограничители движения, фиксаторы, запоры, удерживающие створки закрытыми.

Фото демонстрирует недостаток распашных систем – необходимость иметь свободное пространство для движения створок. Их невозможно открыть, если автомобиль остановится близко к линии въезда.

На участке

Распашные ворота с калиткой, встроенной в одну из половинок, делают в случаях ограниченного по ширине пространства для въезда во двор. Калитка своими рамами утяжеляет конструкцию, увеличивая нагрузку на навесы.

Откатные

Удобна компактная конструкция, когда полотно может откатываться вдоль забора. Она занимает минимум пространства и чаще других оснащается двигателями для автоматического открывания дистанционно. Сделать откатные ворота с калиткой своими руками сможет любой желающий, умеющий работать болгаркой, сваривать прокат.

На фото изображена изгородь на даче.

Откатной вариант с калиткой

Особенности конструкции:

• створка делается одна;
• движение осуществляется параллельно забору;
• на ограду ставятся направляющие движения – консоли;
• в качестве опоры устанавливаются ролики;
• вдоль забора должно быть достаточно свободного пространства для движения полотна и обслуживания механизма.

Калитка в откатных системах обычно делается распашной и обшивается таким же материалом. Она мало выделяется на фоне полотна, обшитого так же (это демонстрирует фото). Наиболее часто самостоятельно делают металлические откатные кованые ворота.

Монтаж каркаса из металлической профильной трубы

По размещению направляющих и роликов выделяют конструкции:

• консольные;
• подвесные;
• с опорными роликами.

Подвесные ролики движутся по консоли, закрепленной на заборе по центру или в верхней части полотна. Для прочности внизу может устанавливаться дополнительный опорный ролик.

Подвесные системы устанавливаются в гаражах или арочных въездах. Направляющая ставится сверху, в нее заводятся ролики, полотно находится в подвешенном состоянии.

Самостоятельно проще всего сварить ворота откатные с опорными роликами, скользящими по земле, точнее, по специальному профилю, уложенному на грунт. Направляющая удерживает конструкцию от опрокидывания. Вся тяжесть системы давит на опорные ролики.

Ролики

В сравнении с распашными изготовить откатные ворота своими руками проще. Стоимость изготовления выше из-за необходимости монтажа дорогой фурнитуры: направляющих, опорных роликов, упоров и других узлов.

Схема для установки ворот

Сдвижные

Сдвижные модели часто называют откатными, поскольку у них один принцип открывания – откатывание вдоль забора. Эта конструкция простая, при наличии фурнитуры сложности в изготовлении своими руками не представляет.

Опорные ролики устанавливаются на выступающий нижний профиль рамы. Для вертикальной фиксации от опрокидывания на стойке монтируется направляющее устройство.

Сдвижные системы могут быть двухстворчатыми, когда половинки открываются синхронно или независимо друг от друга. Калитка – распашная. Она вставляется в полотно на навесах и крепится к собственной раме, встроенной в конструкцию основного каркаса.

Если отсутствует свободный проход сбоку и нет пространства перед въездом, то устанавливаются сдвижные многосекционные ворота. Они представляют собой симбиоз откатных и распашных систем. При открывании край створки скользит по линии забора.

Сдвижная конструкция

Полотно состоит из нескольких секций: парное число, которые складываются гармошкой, требует свободного пространства значительно меньше распашной конструкции. Секции не имеют общей жесткой рамы. Они соединены между собой навесами. Обычно каждое соединение опирается на ролик. Дверь для человека в такие конструкции не встраивают, достаточно открывать первую пару секций.

Самостоятельно изготовить складные запорные системы можно, но только легкие, обшитые профнастилом или деревом. Надо сделать раму каждой секции, соединить в разных направлениях навесами, чтобы складывались, как ширма, и поставить опорные ролики.

Гаражные

Своими руками гаражные системы со встроенной калиткой делаются чаще всего на классических распашных моделях. На каркас одной створки приваривается рама двери, на нее навесами фиксируется дверь с замком. Изготавливаются в основном металлические ворота.

Гараж с калиткой

Гаражные ворота делаются нескольких видов:

• распашные;
• откатные;
• секционные;
• рулонные;
• подъемно-поворотные.

С разной степенью сложности калитку можно встроить в любую конструкцию, кроме рулонных.

С целью экономии площади и возможности ставить автомобиль близко к въезду устанавливаются гаражные системы – запорные секционные или рулонные. Они состоят из горизонтальных полос, которые поднимаются вверх, складываются или располагаются на направляющих горизонтально под потолком, наматываются на ролик – роллеты или рулонные. Они требуют высоких потолков и прочного перекрытия над проемом. Схемы сложные в самостоятельном исполнении.

Распашной вариант створок

Сделать ворота секционные гаражные с калиткой самостоятельно сложно. В нескольких полосках металла вырезаются отверстия. В них вставляется аналогичная дверь с самостоятельными рамами, соединенными между собой с помощью поворотных петель.

На вертикальном профиле двери в местах соединения делаются замки в соседних торцах проката. Они должны упираться фигурными вырезами и прочно удерживать их в закрытом состоянии при попытке взлома. Во время открывания секции с фрагментами двери поворачиваются как единое целое.

Чертеж для установки задвижек и засовов на калитку

Рулонные системы состоят из большого количества узких полос. Встроить в них дверь нереально. Делать самостоятельно ручным инструментом сложно.

Подъемно-поворотная конструкция

Подъемно-поворотный механизм поднимает полотнище, вращая его вокруг горизонтальной оси. Дверь в таких случаях делается обязательно. Исключением может быть только вариант с входом через дом во встроенном гараже.

Недостаток конструкции – в необходимости иметь высокий проем, поскольку, проворачиваясь, массивная плита открывает проход только на половину своей высоты – до оси. Дверь легко встраивается в поворотные ворота, имеющие простую конструкцию каркаса.

На даче

Материал для их изготовления

Изделия, защищающие вход, делаются достаточно прочными, чтобы было невозможно сделать проход подручными средствами. Второй критерий выбора материала – декоративность, природность. Жители частного дома много времени проводят во дворе. Прозрачный забор нарушает их уединение.

Для ограждения дачи подойдут деревянные изделия с калиткой.

Уместно будет сделать каркас из бруса. Его недостаток – в недолговечности и необходимости постоянно покрывать дерево защитными составами.

Чертеж для монтажа своими руками

Металлические трубы 20х20, 40х40 и 60х30 мм – универсальные. Они подходят под любое полотно:

Металлический профиль выдерживает большие нагрузки, легко сваривается, долговечен. Прямоугольные трубы большего сечения идут на раму, перемычки каркаса створок ворот. Профиль меньшего сечения используют для изготовления проема, рамы калитки.

Мастером кованные ворота отличаются высокими прочностью и декоративностью. Они – надежная преграда и украшение двора. Калитка гармонично вписывается в кованый рисунок, легко устанавливается на прочных прутьях. Для основания используется квадратный прут сечением 12х12 мм или труба 60х40, 60х60 мм.

Схема каркаса с размерами

Полотно крепится к каркасу с помощью саморезов. Железные ворота полностью изготавливаются с помощью сварки.

Делаем выбор

На выбор материала и типа запорных систем влияет несколько факторов:

• материал забора;
• стиль оформления дома и двора;
• степень прочности;
• желаемая декоративность;
• наличие свободного пространства;
• возможность сделать самостоятельно;
• стоимость.

Кованые элементы

Кованые ворота – самые прочные, долговечные и красивые. Они обходятся без постоянного ухода. Фото показывают, какими разнообразными и неповторимыми могут быть узоры из кованых прутьев.

Имеют кованые ворота и недостатки: это прозрачность, большой вес, высокая стоимость. Изготовить их своими руками сможет умелец, имеющий навыки работы с металлом и терпение. Сначала выполняется чертеж калитки, а затем она изготавливается совместно с остальным полотном.

Конструкция, выполненная из профнастила своими руками, удовлетворит основные требования ограды участка:

• простая в исполнении;
• долговечная;
• непрозрачная;
• красивая;
• простая в уходе;
• недорогая.

На участке

Ворота из профлиста легкие, прочные. Возможно изготовление любого типа открывания. Полотно крепится к основанию саморезами, прихватывается сваркой.

Для дачи подойдет легкая деревянная конструкция – самая дешевая. Она гармонично сочетается со стилем летнего домика, окружающей природой, закрывает двор от любопытных сплошной обшивкой. Сделать ее легко всем желающим, достаточно иметь дрель, шуруповерт и время. Из фурнитуры понадобятся только навесы, задвижка и замок.

Конструкция выбирается исходя из наличия свободного пространства. Для самостоятельного изготовления больше всего подходят распашные ворота с калиткой из профнастила.

В деревне

Подготовительные работы

Перед строительством ограды и оформления въезда во двор необходимо провести обязательные работы:

1. Определиться с типом и материалом.
2. Выбрать по фото близкое к желаемому оформление.
3. Измерить расстояние между стойками.
4. Сделать чертеж.
5. Начертить схему расположения всех элементов в натуральную величину.
6. Рассчитать необходимое количество материала каждого вида.

До начала расчета надо определить размер проема. Он должен быть на 1 м больше ширины машины (ее выступающих наружу элементов). Обычно это зеркала заднего вида.

Монтажная схема

Монтаж

Монтаж включает в себя установку, а также бетонирование стоек, на которых крепятся створки и консоли. По чертежу рассчитывается профиль каркаса, размечаются места крепления.

Распашные ворота из профнастила

Бюджетный и доступный для изготовления любителями вариант оформления въезда – распашные ворота из профлиста. Запорная конструкция получаются относительно легкой, но все равно для прочности устанавливается по 3 навеса на каждую стойку.

На видео подробно рассказывается, как сделать конструкцию с элементами ковки.

Стойки

На стойки выбирают материал, который выдержит вес створок. Их делают из профиля сечением 120х120 мм, закапывают в грунт на глубину 800–1000 мм. Чем тяжелее створки, тем глубже надо забивать опоры. Распашные конструкции требуют большей прочности, поскольку вся нагрузка идет на навесы, укрепленные на столбах.

Монтажный чертеж

Стойки из металла лучше устанавливать в ямы, засыпать их гравием и заливать бетоном. Тогда они гарантированно не наклонятся под тяжестью рамы и профнастила. Перед заливкой следует проверить точное расстояние между ними, зафиксировать строго вертикальное положение и закрепить распорками. В установленной опоре после заливки нужно разметить места крепления петель.

Каркас

Каркас проще всего собирать по эскизу в натуральный размер. Для этого:

1. Режется в размер профиль рамы. Укладывается на ровную площадку. Края прихватываются.
2. Проверяется диагональ.
3. Вырезаются и прихватываются распорки.
4. Варится весь каркас.
5. Подмечаются места навесов совместно со стойками. Привариваются ответные элементы.

Сваренная рама должна быть прямоугольной. Проверка диагонали обеспечит правильную форму.

Схема для изготовления каркаса своими руками

Обшивка

Забор и подвижные элементы ограды обшивают листами длиной 2 м с глубиной прожимки 8–10 мм. Предпочтительно горизонтальное расположение углублений. Крепится металлопрофиль саморезами к горизонтальным балкам каркаса. Если приваривать сваркой, то в местах нагрева выгорят декоративное и защитное покрытия. Лист потеряет вид и начнет быстро разрушаться в местах крепления. Шляпки винтов после установки створок подкрашиваются в цвет профиля.

Обшивку металлопрофилем удобнее делать на земле до установки каркаса на стойки. Нижний край выравнивается из расчета зазора в 50–300 мм. Калитка сначала обшивается, а затем навешивается.

Из ДПК

Откатные деревянные ворота с калиткой

Самостоятельно проще всего изготовить откатную модель с роликами внизу. Конструкция не требует монтажа консоли, рама имеет простую форму. Установить ворота откатные из дерева можно на стойки из балок и стальных труб со стороной квадрата 80 мм. Основная нагрузка направлена на направляющую под роликами.

Стойки

Стойки закапываются на глубину, равную 40–45 % высоты забора. Для этого достаточно выкопать яму глубиной 50 см. Под ролики для их перемещения при открывании делается фундамент. Выкапывается канава шириной 40–50 см. Она должна быть на 50 см длиннее секции. Ямы под стойки и канава засыпаются гравием, заливаются бетоном.

Откатная конструкция из дерева

На стойке со стороны направляющей устанавливается направляющее устройство. В него заводится верхняя горизонтальная балка рамы.

Изготовление и установка створок

Для сдвижных моделей делается рама из трубы размером 60х40 мм. Нижняя балка длиннее на размер, обеспечивающий движение створки в сторону: это примерно половина длины полотнища. На ней устанавливаются ролики и зубчатая рейка для автоматического открывания.

В месте расположения калитки ставятся дополнительные стойки и перекладины между ними на высоту проема с приваренным по периметру прокатом 20х20 мм.

На даче

Труба малого сечения выполняет роль упора створки при закрывании. Устанавливаются косынки, распорки, фиксирующие раму. Монтируется верхняя направляющая планка. Рама обшивается досками с помощью саморезов.

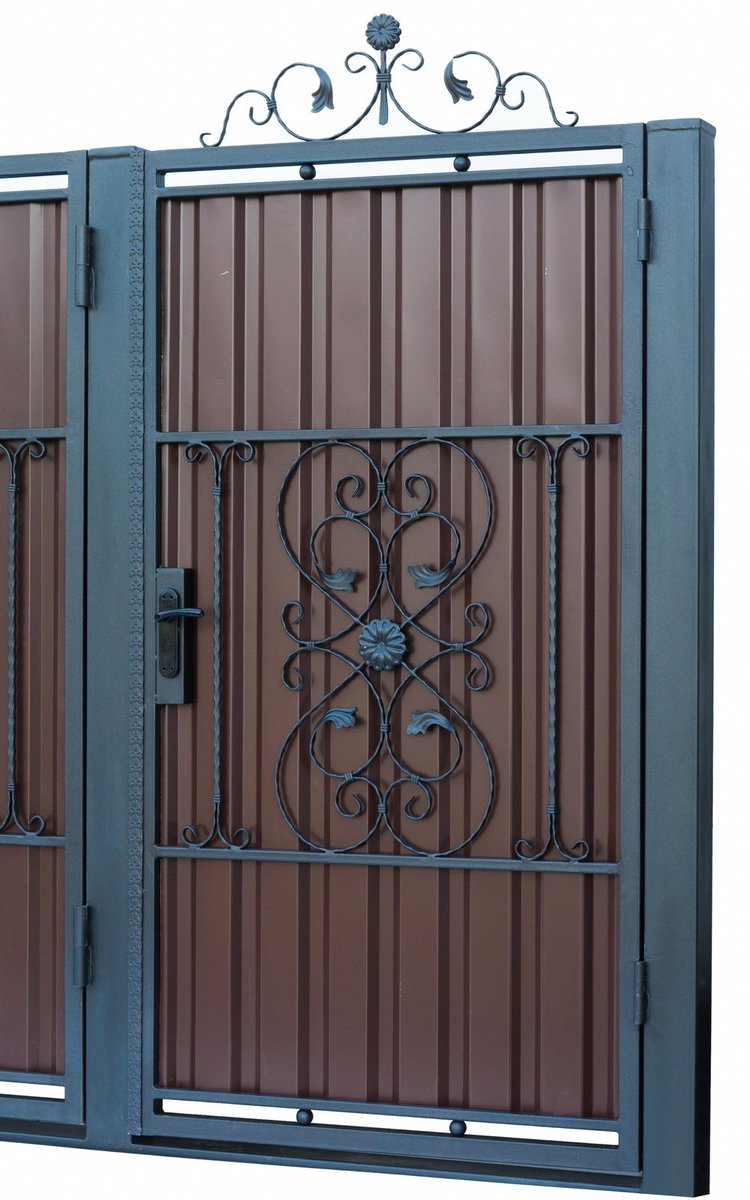

Для калитки делается рама из труб 30х40 и 20х20 мм. Ее наружный размер должен входить в рамку из профиля 60х40 мм, меньшие трубы упираются друг в друга. Глубина их посадки просчитывается таким образом, чтобы рама калитки в закрытом состоянии была в одной плоскости с каркасом.

На одной стойке и раме двери помечаются места под навесы и задвижку. Фурнитура приваривается. После этого калитка обшивается деревом и навешивается.

Схема устройства фундамента

Установка запоров на ворота

В зависимости от конструкции подбираются запоры. Для распашных конструкций сразу при монтаже устанавливаются штыри-фиксаторы створок в закрытом положении. Для закрывания используют засов или задвижку с петлями для навесного замка.

На откатные модели ставятся концевые защелки или вертикальные задвижки.

Каркас

Установка запоров производится после полного монтажа всех полотнищ. Крепление выполняется при положении створок в закрытом состоянии.

самодельные и распашные, своими руками

При строительстве ограждений и заборов для дачи со временем возникает необходимость в монтаже ворот. Разновидностей таких конструкций существует достаточно много, но самыми популярными на сегодня являются распашные ворота. Если устанавливать ворота своими руками, перед закупкой всех необходимых материалов требуется определиться с типом, их формой и найти нужные чертежи.

Особенности распашных ворот

Практически каждый дачный участок нуждается в таких сооружениях, как ворота и забор. На сегодня существует много технологий, с помощью которых ворота можно сделать уникальными. В любой конструкции допускается выбрать направление, в котором они будут открываться внутрь или наружу. Само производство распашных конструкций не является сложным процессом.

Как правило, большинство распашных ворот имеют несколько отличающих черт:

• Функциональные и компактные.
• Удобные в эксплуатации.
• Упрощены отсутствием роликов и дополнительных балок.
• Поставить ворота можно любых желаемых размеров.
• Применяются различные материалы для изготовления.
• Также используются многие детали декорирования и украшения.

Разновидности раздвижных конструкций

Перед началом работ по изготовлению такого сооружения необходимо определиться с конструкцией. Вид нужно выбирать в зависимости от частоты их эксплуатации. Металлические ворота бывают нескольких типов. Для начала требуется ознакомиться со всеми вариантами для принятия правильного решения.

Металлические ворота бывают таких видов:

• Одностворчатые. Подобный тип не пользуется большой популярностью. Выглядят они как одно цельное полотно. Для долгого и качественного эксплуатирования столбы в таких конструкциях нужно тщательно укреплять, и это, само собой, будет много стоить. В случае установки одностворчатых ворот для гаража нужно вмонтировать металлическую раму с укреплёнными петлями.

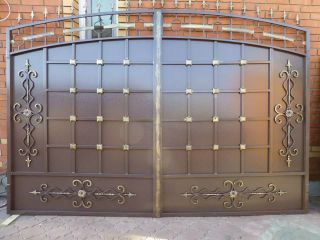

• Двустворчатые. Этот вариант самый популярный среди владельцев дачных участков, так как такие конструкции очень удобные. Ещё одним фактором их популярности является возможность собственноручного производства. Сделать их несложно по той причине, что сооружение включает в себя два одинаковых полотна. Если сравнивать с одностворчатыми воротами, то эта конструкция занимает намного меньше пространства на участке.

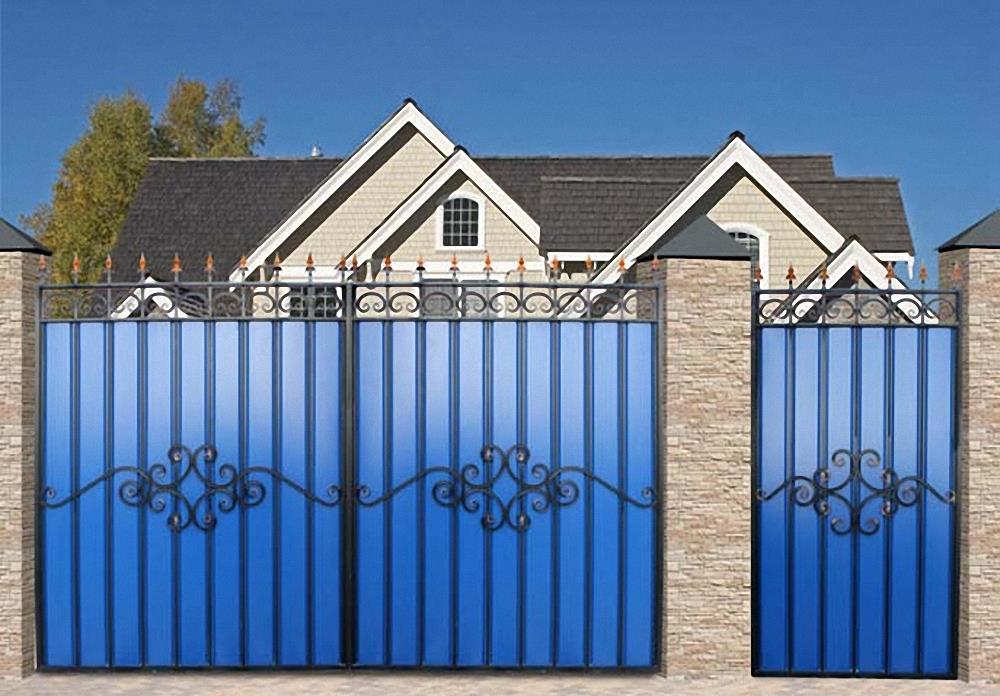

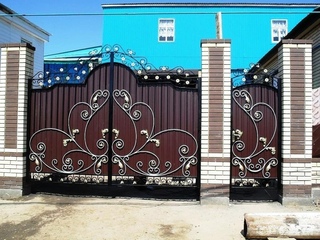

• Двустворчатые с калиткой. Для повседневного пользования подобные ворота идеальные, особенно если ходить много пешком, а не проезжать на автомобиле. К тому же они изготавливаются так же, как и обычные двустворчатые ворота. Различие лишь в том, что на одной из сторон конструкции потребуется дополнительно установить опорную балку для монтажа калитки. При монтаже такого типа ворот на гараж устанавливается врезная калитка. В этом случае вырезается необходимое пространство в одной из сторон ворот и крепится дверь.

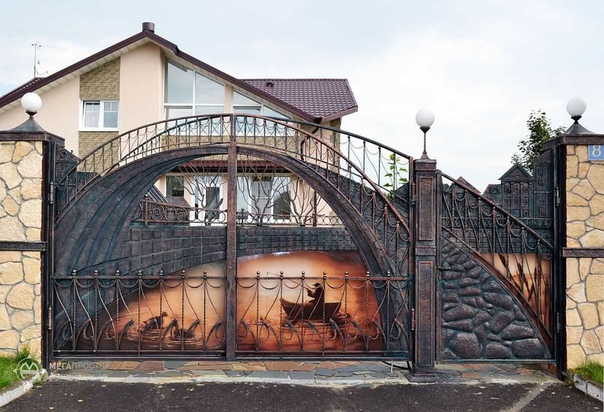

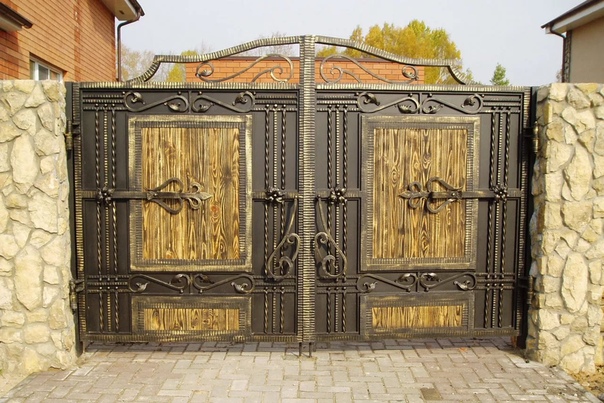

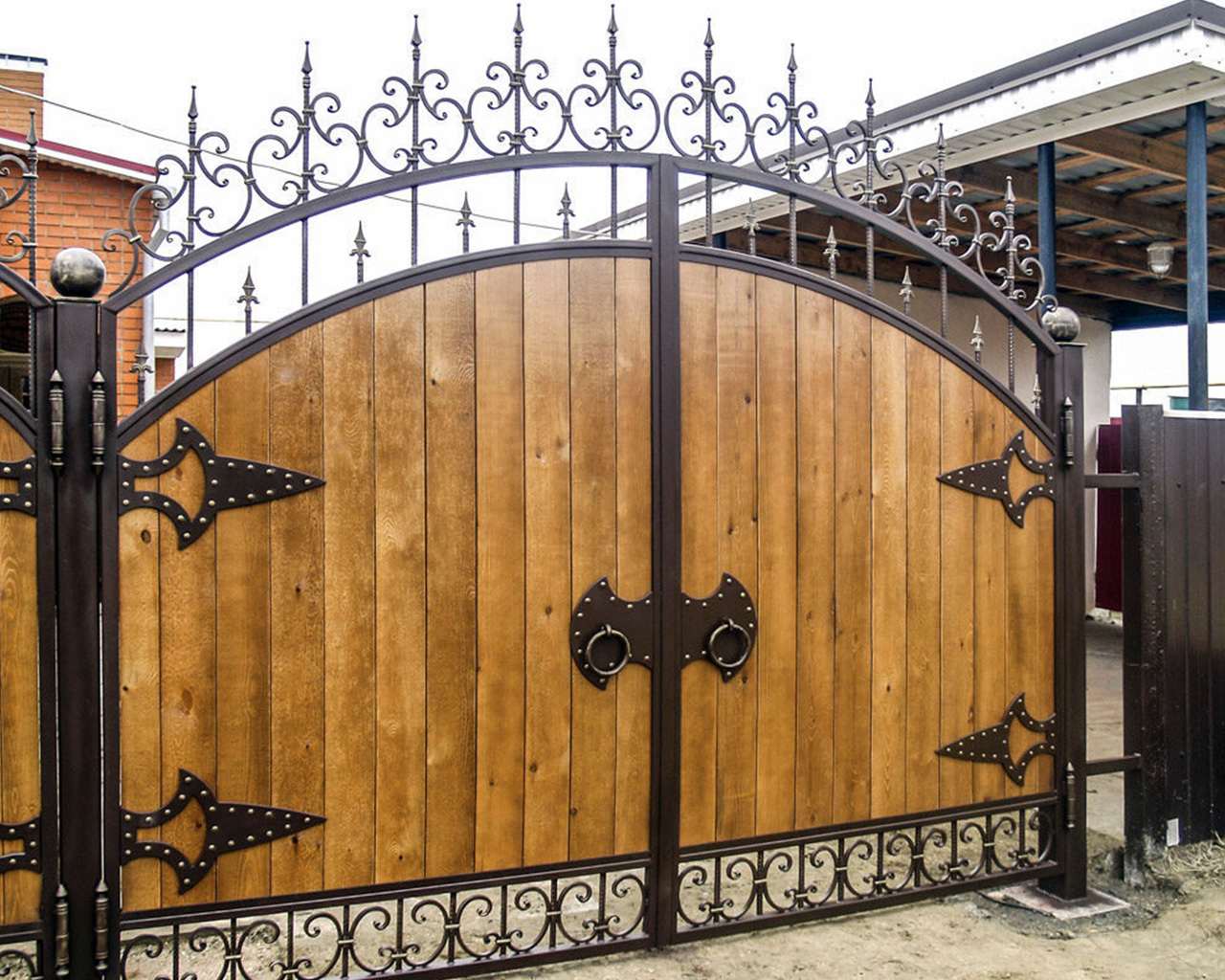

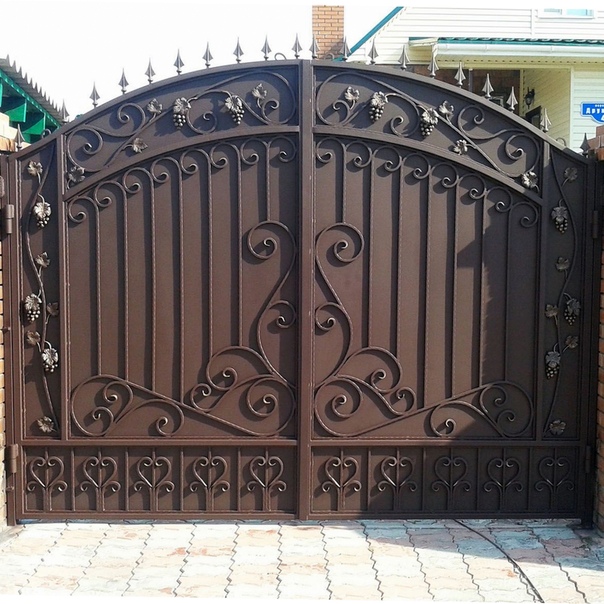

Если устанавливать кованные конструкции, то необходимо понимать, что они больше исполняют роль декорации, чем прямую функцию. В случае монтажа закрытых сооружений, можно сверху накладывать кованные элементы. Если устанавливать кованные конструкции на гараж, то лучше использовать закрытый тип с кованными элементами.

При установке кованных или другого вида сооружений для гаража, желательно их делать закрытыми или утеплять. Таким образом, можно защитить автомобиль от коррозии, перепадов температуры и погодных явлений.

Инструкция по самостоятельной сборке

Если придерживаться инструкции и чертежа, тогда можно сделать распашные ворота своими руками. Но результат будет ожидаемым, если поочерёдно исполнять все этапы производства и с ответственностью относится к работе. Когда такой проект изготовить самому не получается или нет достаточного опыта, то его можно найти в интернете. В качестве основы конструкции будет использоваться металлическая рама, которая крепится во входном проёме.

Если сооружение строится для собственного двора, и будет надобность постоянного передвижения людей, то желательно также вмонтировать калитку. В таком случае необходимо установить крепкие опоры для того, чтобы они могли выдержать увеличенную массу конструкции.

Для установления прочных опор необходимо подготовить такие материалы:

• водяной уровень и рулетка;
• три металлические трубы по 10 сантиметров в диаметре;
• лопата;
• в случае необходимости — облицовочный кирпич для опорных столбов;
• материал для изготовления бетона: песок, цемент, щебень вода;
• отвес.

Установка опорных столбов

Возведение опор является важным этапом при строительстве конструкции. В случае их неправильной установки последующие работы невозможно будет выполнить. Если столбы сделать не по уровню, металлическая часть не сможет «сесть» на своё место.

Для изготовления опор необходимо следовать таким действиям:

• нужно измерить проём;
• потом поставить метки, где будут находиться опоры;
• в выбранном месте выкопать ямы для столбов глубиной 70−100 сантиметров;
• диаметр труб выбирается индивидуально, в зависимости от схемы конструкции, её веса и всех нюансов;
• засыпать 10 сантиметров щебня в ямы, установить трубы и выровнять их по уровню;
• приготовить заранее бетон и залить ямы;
• чтобы выставить столбы и надёжно закрепить, перед заливкой бетона следует зафиксировать опору кирпичами в яме, а потом продолжать работы;
• установка столбов завершена, для полного застывания бетона необходимо подождать неделю, после чего приступать к следующему этапу.

Если конструкция имеет более чем 2 метра в высоту, то ямы нужно делать не менее 1 метра в глубину, а диаметр на 10 сантиметров больше толщины трубы.

Для сооружения рамы самодельных ворот необходимо подготовить такие материалы:

• 2−3-миллиметровый металлический лист;
• металлопрофиль, угольник и трубы;
• рулетка и водяной уровень;
• сварка;
• металлические петли.

В том случае, если конструкция будет изготавливаться для гаража, то предварительно необходимо соорудить металлическую раму для монтажа во входной проём. Сделать можно из металлического угольника. Он может быть как прямоугольным, так и квадратным.

Также для гаража лучше такую раму изготавливать в двух экземплярах. Один устанавливается с внешней стороны, а второй — снаружи. Они свариваются между собой металлическими полосками.

Изготовление основной части

Каркас — это её главный компонент. От его строительства зависит внешний вид ворот. Для выполнения створок можно использовать разные материалы, но самые популярные это — металлические трубы, профиль и листы.

Процесс происходит следующим образом:

• На ровную поверхность необходимо выложить заранее приготовленную трубу или металлопрофиль согласно выбранной схеме-чертежу. После этого свариваем конструкцию.
• Чтобы сооружение было прочным, необходимо приварить диагональные балки.
• Когда каркас полностью сварен, можно приступать к его обшивке и креплению металлических листов.
• Толщина не должна быть больше 2 миллиметров, так как это увеличит вес конструкции и нужно будет усиливать опорные стойки.
• После тщательной обшивки каркаса металлическими листами, необходимо установить петли. Одну часть приварить к воротам, а вторую — к опорной стойке.
• На завершающем этапе устанавливается дверной замок и калитка, которая монтируется так же, как и основная часть конструкции.
• Красить ворота можно как на земле, так и на петлях, разницы особой нет. Только нужно учесть, что покраска в подвешенном состоянии может оставить за собой потёки и наплывы. Поэтому необходимо тщательно выполнять этот этап работы.

Преимущества автоматических ворот

Каждый человек хочет получать от жизни много комфорта. Это относится и к распашным воротам. На сегодняшний день набирают популярности технологии, которые позволяют сделать процесс открывания конструкции автоматическим. И в таких ноу-хау есть много плюсов. К примеру, если хозяин дачи куда-то торопится, то нет необходимости в трате времени на ручное открытие ворот, а после выезда из дачного участка — также и закрытии. Тем более если на улице дождь, автоматическая конструкция очень удобна, так как позволяет избежать промокания.

Преимущества у такого сооружения:

• Универсальность.
• Долговечность.
• Качественный механизм очень простой и не нуждается в особом уходе.
• Скорость открывания конструкции до 15 секунд.

Но не стоит забывать и о недостатках:

• Если на пути открывания ворот будет находиться какая-то преграда, то автоматика не остановится и при столкновении заклинит.
• Для избежания поломки необходимо постоянно смотреть, чтобы на пути не было никаких посторонних предметов.

Кроме этого, следует помнить о плохой практике эксплуатации автоматики. Она у пользователей часто заклинивает. Хотя производители говорят, что механизм прочный и дают на него гарантию, ничего вечно работать не будет. С другой стороны, если регулярно проводить профилактику поломок, такая система прослужит долго.

В том случае, когда автоматика заклинила, не нужно пытаться открыть ворота в ручном режиме. Лучше вернуть их в обратную сторону и снова попытаться открыть. Тогда система может заработать. Хотя не во всех случаях это решит образовавшуюся сложность.

Зачастую домовладельцам нужно обращаться за помощью к специалистам. Поэтому не стоит бояться приобретать автоматику и отказываться от благ цивилизации. Всегда можно починить конструкцию и пользовать дальше.

Процедура монтажа автоматических ворот трудозатратная. Необходимо иметь опыт, точность и аккуратность выполнения работ. В том случае, когда нет соответствующей подготовки, лучше доверить проведение такой процедуры специалистам, которые сделают всё быстро и качественно. Но если опыт хотя бы похожих работ имеется, то выполнить такое непростое задание можно самостоятельно.

Если есть желание и умение пользоваться инструкциями, читать чертёж, то можно самостоятельно изготовить и автоматику. Для любителей помастерить такое дело будет настоящим увлечением. Особенно актуально это для людей, у которых небольшой бюджет на постройку. Как основу передвижного механизма можно использовать детали спутниковой антенны. При правильном подходе он полностью заменит купленный.

Как построить ворота с окном

Мне задали несколько вопросов о моих воротах, поэтому я подумал, что расскажу, как я их построил.

Мы с мужем только что закончили строительство забора. (Я отдаю ему должное за всю трудоемкую работу там. Я только что устроил пикеты за забором.) К сожалению, мы не смогли построить ворота до окончания наших выходных.

Мой муж очень занят летом на работе, и я стала немного нетерпеливой. Я действительно хотел пробраться к нашим воротам.Мы только начинали благоустройство заднего двора, и мне нужно было иметь возможность содержать нашего очень занятого маленького мальчика.

Итак… Я сам построил!

Вот она:

Разве она не перти ?? Кедр в тон нашему забору. Я должен вас предупредить, но это еще не сделано. Столбы по бокам выглядят как две стойки ворот. Нам еще нужно доделать верх. Мы еще не совсем поняли, что хотим делать. Этот пост предназначен только для того, чтобы дать подробную информацию о самих воротах. Я включил партнерские ссылки, чтобы помочь вам найти некоторые из продуктов, которые я использовал.

Вот оно с другой стороны:

Вы любите детализацию окон так же, как и я? Я знал, что хочу сделать что-то другое, чтобы сделать наши ворота уникальными.

Я действительно хотел использовать металлический коврик в качестве вставки, но решил поискать в Интернете и нашел это. Это сделано Nuvo Iron. Их сайт не продает их, но вы можете найти это на Amazon ЗДЕСЬ.

Сначала надо было придумать, как работать с окном.

Для начала я построил свою прямоугольную раму из трех частей 2 × 4 и 1 части 2 × 6 для нижней части:

Пока не беспокойтесь о диагональных деталях. Вырежьте внешнюю рамку и одиночную рамку 2 x 4, которая проходит через центр. Я использовал следующие размеры:

Ваши размеры могут отличаться. Это сработало в нашей ситуации.

Затем, пока они находились на ровной, ровной земле, я скрутил их вместе с помощью 3-дюймовых винтов со звездочкой. Звездчатая форма головы облегчает их вбивание в дерево.

Прикрутил по диагонали сверху и снизу:

Вы также можете использовать приспособление Kreg, если оно у вас есть. Это отличный инструмент, который вы используете со своим сверлом для создания отверстий, в которые вставляете винт, идеально подходящего для крепления дерева под углом 90 °.

Я просто вкрутил их по диагонали в четыре угла и кусок посередине.

Затем я разложил свои пикеты размером 1х6, оставив между ними примерно between дюйма. Мне пришлось обрезать два из них (отмечены «X»), чтобы они соответствовали ширине проема:

Вы, наверное, даже не заметили, пока я не указал, что эти два пикета были уже.

Мои пикеты были на несколько дюймов короче, чем я хотел.

Я хотел закруглить верхнюю часть ворот, но я также хотел, чтобы она находилась над верхней частью забора. Для этого мне пришлось придумать способ добавить высоту.

Я прикрепил свои пикеты (используя винты того же типа длиной 1 5/8 ″) так, чтобы они сидели на той высоте, которую я хотел, прежде чем разрезать арочную вершину. Это оставило их внизу на несколько дюймов меньше. Это причина того, что внизу расположены 2 x 6 дюймов. Это дало бы мне еще пару дюймов.

Чтобы починить фасад, я вырезал из лома планку, чтобы заполнить зазор в нижней части, затем накрыл его планкой, вырезанной по ширине ворот. Задача решена!

После того, как все планки были прикручены, и я понял, как исправить проблему с высотой, я добавил свои диагональные распорки на спину. Я измерил, отрезал и прикрутил их на место. Вот мои измерения. Вы должны измерить, чтобы быть точным. ** Обратите внимание, что ворота были построены ровно на земле.(У меня есть только прямые фото, которыми я могу поделиться.)

Их было немного легче прикрутить:

Теперь о арочной вершине.

Для создания идеальной арки вам понадобится:

• два винта
• кусок очень тонкой гибкой древесины, такой как узкая деревянная отделка или решетка
• карандаш
• лобзик

1. Прикрепите винты с обеих сторон в том месте, где должна начинаться и заканчиваться арка.
2. Приложите деревянную деталь к основанию двух винтов.
3. Медленно протолкните его между винтами, чтобы образовалась дуга.
4. Карандашом обведите древесину, перенося форму арки на верхнюю часть ворот.
5. Вырезать лобзиком.

Идеальная арка:

Потом лобзиком выпилили проем под окно. (На окне есть узор.) Оно состоит из двух частей; деталь, которая вставляется в отверстие спереди, и деталь в рамке, которая прикрепляется к задней части с помощью четырех винтов.Его размеры 15 ″ X 24 ″.

Это действительно добавляет характера. Кроме того, я могу видеть любую активность, происходящую на другой стороне, не открывая ворота.

Вы можете видеть, что мои любимые все оживают, а моя азалия начинает цвести!

Чтобы узнать больше о том, что на другой стороне, нажмите здесь!

Мой муж прибыл как раз вовремя, чтобы добавить оборудование.

После того, как кедр немного подсох, примерно через шесть недель, я запечатал его герметиком, блокирующим УФ-излучение.Давно хотели наслаждаться природной красотой. Я бы порекомендовал герметизировать обе стороны, иначе у вас может появиться деформация.

Возможно, вы также заметили, что на передней части ворот потекло черное пятно от оборудования. Я считаю, что это от тюленя. Так что вы можете упростить работу с оборудованием.

И это история о том, как я построил наши ворота! Как я справился? Я бы сказал, не так уж и плохо!

Два года спустя все еще отлично выглядит:

И четыре года спустя:

(Я пытался фотошопить пост, потому что, к сожалению, мы еще не вырезали их, ха-ха! Мои навыки строительства ворот намного лучше, чем мои навыки в Photoshop!)

Совершите экскурсию по палисаднику ЗДЕСЬ!

ХО,

Ничего не пропустите!

Если вам нравится то, что вы видите, есть несколько способов сделать это!

Электронная почта * Facebook * Pinterest * Hometalk * Twitter * Instagram

Как сделать ворота из елового забора в Майнкрафт

В этом уроке Minecraft объясняется, как создать ворота из елового забора со скриншотами и пошаговыми инструкциями.

В Minecraft ворота заборов, в том числе ворота из ели, являются еще одним важным элементом в вашем инвентаре.

Давайте разберемся, как сделать калитку из ели.

Поддерживаемые платформы

Ворота из елового забора доступны в следующих версиях Майнкрафт:

* Версия, в которой он был добавлен или удален, если применимо.
ПРИМЕЧАНИЕ. Pocket Edition (PE), Xbox One, PS4, Nintendo Switch и Windows 10 Edition теперь называются Bedrock Edition.Мы продолжим показывать их индивидуально для истории версий.

Где найти ворота из елового забора в творческом режиме

Определения

• Платформа — это подходящая платформа.
• Версия (и) — это номера версий Minecraft, где элемент можно найти в указанном месте меню ( мы протестировали и подтвердили этот номер версии ).
• Расположение меню «Креатив» — это расположение элемента в меню «Креатив».

Материалы, необходимые для изготовления еловых ворот

В Minecraft это материалы, которые вы можете использовать для изготовления ворот из елового забора:

Как создать ворота из елового забора в режиме выживания

1. Откройте меню крафта

Во-первых, откройте свой верстак, чтобы у вас была крафтовая сетка 3×3, которая выглядела так:

2. Добавьте элементы для изготовления ворот из елового забора

В меню крафта вы должны увидеть область крафта, которая состоит из сетки крафта 3×3.Чтобы сделать ворота из елового забора, поместите 2 доски из еловой древесины и 4 палки в сетку крафта 3×3.

При изготовлении еловых ворот для забора важно, чтобы доски и палки из еловой древесины располагались в точном соответствии с рисунком ниже. В первом ряду должна быть 1 палка в первом ящике, 1 еловая доска во втором ящике и 1 палка в третьем ящике. Во втором ряду должна быть 1 палка в первом ящике, 1 еловая доска во втором ящике и 1 палка в третьем ящике.Это рецепт крафта еловых ворот в Майнкрафте.

Теперь, когда вы заполнили область крафта правильным узором, еловые ворота из забора появятся в поле справа.

3. Переместите ворота из елового забора в инвентарь

После того, как вы создали ворота из елового забора, вам нужно переместить новый предмет в свой инвентарь.

Поздравляю, вы сделали в Майнкрафте еловую калитку!

Идентификатор и название предмета

• Ява
• PE
• Xbox
• PS
• Нинтендо
• Win10
• Edu

Minecraft Java Edition (ПК / Mac)

В Minecraft ворота из елового забора имеют следующие имя, идентификатор и значение:

См. Полный интерактивный список идентификаторов Minecraft с возможностью поиска.

Майнкрафт Карманное издание (PE)

В Minecraft ворота из елового забора имеют следующие имя, идентификатор и значение:

См. Полный интерактивный список идентификаторов Minecraft с возможностью поиска.

Minecraft Xbox One

В Minecraft ворота из елового забора имеют следующие имя, идентификатор и значение:

См. Полный интерактивный список идентификаторов Minecraft с возможностью поиска.

Майнкрафт PS4

В Minecraft ворота из елового забора имеют следующие имя, идентификатор и значение:

См. Полный интерактивный список идентификаторов Minecraft с возможностью поиска.

Minecraft Nintendo Switch

В Minecraft ворота из елового забора имеют следующие имя, идентификатор и значение:

См. Полный интерактивный список идентификаторов Minecraft с возможностью поиска.

Minecraft Windows 10 Edition

В Minecraft ворота из елового забора имеют следующие имя, идентификатор и значение:

См. Полный интерактивный список идентификаторов Minecraft с возможностью поиска.

Minecraft Education Edition

В Minecraft ворота из елового забора имеют следующие имя, идентификатор и значение:

См. Полный интерактивный список идентификаторов Minecraft с возможностью поиска.

Определения

• Описание — так называется элемент, а ( Имя идентификатора Minecraft ) — строковое значение, которое используется в игровых командах.
• Minecraft ID — это внутренний номер предмета.
• Minecraft DataValue (или значение урона) определяет вариант блока, если для Minecraft ID существует более одного типа.
• Платформа — это подходящая платформа.
• Версия (и) — это номера версий Minecraft, для которых действительны идентификатор и имя Minecraft.

Подать команду на ворота елового забора

• Ява
• PE
• Xbox
• PS
• Нинтендо
• Win10
• Edu

Дать команду в Minecraft Java Edition (ПК / Mac)

В Minecraft Java Edition (ПК / Mac) 1.13, 1.14, 1.15, 1.16, 1.16.4 и 1.17, команда / give для Spruce Fence Gate:

 / give @p spruce_fence_gate 1

В Minecraft Java Edition (ПК / Mac) 1.8, 1.9, 1.10, 1.11 и 1.12 команда / give для Spruce Fence Gate:

 / give @p spruce_fence_gate 1 0

Дайте команду в Minecraft Pocket Edition (PE)

В Minecraft Pocket Edition (PE) 0.16.0, 1.0, 1.1, 1.2, 1.4.0, 1.5.0, 1.6.0, 1.7.0, 1.8.0, 1.9.0, 1.10.0, 1.11.0, 1.12.0, 1.13.0, 1.14.0, 1.16.0 и 1.16.50, the / g

Лучшие аниме — MyAnimeList.net
