Как сделать печь мангал из кирпича в беседке: поэтапно с фото и видео

проекты печей, чертежи, фото, как построить с коптильной

Качественный отдых на природе, в условиях загородного участка, подразумевает нехитрые гастрономические радости в виде шашлыков или стейка, прожаренных на костре, вынесенном подальше от беседки или застолья. Конечно, можно приготовить все дома, но, возможно, более рациональным вариантом будет построенный мангал из кирпича в беседке своими руками, по собственному проекту и строго в соответствии с кулинарными предпочтениями.

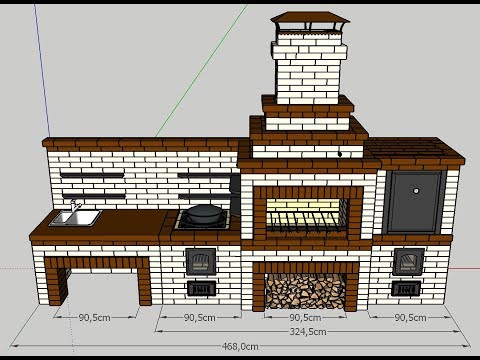

Мангал с гранитной полкой и дополнительной вытяжкой для варочной печи

Содержание

1. Виды конструкций кирпичных мангалов
2. Быстрый мангал для любой беседки
3. Легкие схемы барбекю из кирпича с вытяжной трубой
4. Полноценные печи с мангалами и варочной плитой
5. Проекты печей из кирпича для беседки
6. Где лучше расположить мангал в беседке
7. Какие инструменты и материалы потребуются
8. Как сделать в беседке мангал из кирпича
9. Заливка фундамента
10. Установка дымоотвода
11. Мангал из кирпича в беседку с коптильной
12. Рекомендации
13. Барбекюшница из кирпича в беседке
14. Заключение

Виды конструкций кирпичных мангалов

В огромном количестве проектов беседок, созданных профессиональными дизайнерами и проектировщиками, как правило, мангал или барбекю выполняют из металла, и часто это переносная временная конструкция. Даже простые барбекю из кирпича в беседку «вписывают» с неохотой из-за многочисленных хлопот с проблемой обустройства фундамента и защиты деревянных перекрытий крыши. По большей части дачники и любители загородного отдыха самостоятельно, своими руками подбирали проект, по которому можно было бы построить мангал из кирпича в беседке без серьезной переделки последней.

Вариантов конструкций, пригодных для установки в беседке, не так много:

• Классическая схема барбекю для запекания мяса на решетке с корпусом из кирпича и электрической жаровней. Для беседки удобен тем, что нет продуктов горения дров и брикета;
• Открытый мангал с жаровней на древесном угле;
• Полноценная печка-мангал с корпусом и дымоходом из кирпича;
• Кирпичная жаровня с полуоткрытой камерой горения и металлическим дымоходом.

При выборе подходящего проекта приходится учитывать особенности конструкции навеса, крыши и фундамента и то, насколько допустимо в беседке устройство мангала из кирпича. В первую очередь потребуется решить проблему безопасного удаления дыма и продуктов горения топлива. Если беседка строилась задолго до появления планов на установку мангала из кирпича, то одновременно придется озаботиться устройством надежного фундамента.

Высокая и узкая коробка из кирпича требует подпор стены

Важно! Сложить печку для беседки из кирпича своими руками несложно, тем более что это не камин, не банная или русская печка. Тепловые нагрузки в этом случае невелики. Но вес коробки из кирпича достаточно большой, поэтому, если неправильно установить мангал внутри беседки, он может стать причиной перекоса или просадки всей постройки.

Если беседка построена на слабом фундаменте, и как-то в нее нужно втиснуть коробку барбекю из кирпича, то решить проблему можно за счет уменьшения размеров и веса конструкции.

Быстрый мангал для любой беседки

Этот вариант сложно назвать полноценным мангалом, по сути, это обычная домашняя электрическая печь для запекания мяса и овощей на решетке. Коробку с электрическим нагревателем просто монтируют в корпус из кирпича.

Электрическая барбекюшница намного удобнее в пользовании

Несмотря на некоторый скептицизм ценителей настоящего шашлыка, приготовленного на углях, у проекта есть существенные преимущества перед обычным мангалом:

• Небольшую коробку барбекюшницы из кирпича можно установить в любой беседке, даже на деревянных полах и крыше под битумной черепицей;
• Скорость приготовления продуктов на мангале практически вдвое выше, чем на углях. Кроме того, не потребуется предварительный розжиг дров, и нет сладковатого угарного газа, которым рано или поздно пропитываются все детали деревянной беседки.

Построить печку высотой в 100-120 см можно в любой части дощатого настила, например, легко получится сделать в беседке угловой мангал из кирпича. Для кирпичных печек с дровяной жаровней потребуется самостоятельный фундамент, и ставить коробку придется либо в центре, либо на внешней стороне примыкания к беседке.

Барбекю с корпусом из кирпича и угольной жаровней

Совет! Для тех, кому требуется запах углей, можно посоветовать установить в беседке барбекю -мангал из кирпича со съемной жаровней в форме коробки.

Угли разжигают в коробке заранее, и что главнее — за пределами беседки. Для приготовления стейков или печеных овощей коробку с горящими углями переносят на кирпичную печь. В результате исключается самая «грязная» часть работы мангала, остается лишь запекание на раскаленной угольной засыпке, которой хватает минимум на пару часов горения.

Мангал из кирпича и электрическим приводом

При желании корпус из кирпича и мангал можно легко дооборудовать поворотным механизмом. Получится очаг — гриль с вертелом, на котором можно жарить шашлыки или бройлера целиком.

Легкие схемы барбекю из кирпича с вытяжной трубой

Понятно, что выглядит имитацией настоящего мангала с кирпичной жаровней. Поэтому обычно владельцы предпочитают строить в беседке пусть упрощенный и облегченный вариант, но настоящей печи с топкой для сжигания дров и древесного угля.

Чаще всего простенький вариант настоящего барбекю из кирпича в беседке, фото, строится из пеноблоков или пустотного керамического камня.

Конструкция получается легкой, почти ажурной и очень красивой. В конструкции может быть использован металлический дымоход, или же отвод дымовых газов организован через кирпичную трубу с металлической вставкой.

Если требуется не просто сложить барбекю своими руками из кирпича в беседке, а сделать его максимально красивым и привлекательным, то оптимальным вариантом будет легкая колонна из пустотного кирпича, как на фото.

Коробку из пористых блоков можно поставить в любой беседке

Поэтому, если при строительстве беседки фундамент был заложен без халтуры и экономии материала, то вполне реально установить мангал на старый пол. Если же в конструкции использовать кирпичный дымоход, то потребуется сделать самостоятельный ленточный фундамент, так как высота и центр тяжести мангала увеличится почти вдвое. В противном случае при малейшей осадке появляется опасность повреждения крыши беседки.

Полноценные печи с мангалами и варочной плитой

Для людей обстоятельных, предпочитающих строить с максимальным заделом на будущее, более привлекательным решением будет строительство своими руками полноценной печки для беседки из кирпича. В таких постройках, помимо отделения мангала, имеется полноценная варочная печь — топка, на которой можно разогреть или приготовить ужин.

Даже мельком взглянув на чертеж мангала из кирпича в беседке, становится ясно,что подобная конструкция требует более высокой квалификации, так как приходится использовать огнеупорный кирпич для топки печи. Зона мангала может быть не облицована, так как при правильном устройстве дымохода и жаровни температура стен редко поднимается до уровня 100^оС.

Проекты печей из кирпича для беседки

Если в планах на строительство внутри беседки предполагается обустройство легкого варианта мангала, то можно воспользоваться схемой или проектом, приведенным ниже.

Несмотря на внушительный вид, конструкция мангала достаточно проста, так как в ней нет ничего, кроме дровника в основании в печи, вспомогательных ниш для посуды и собственно камеры под барбекю или жаровню. Причем, горячая камера облицована огнеупором лишь с тыльной стороны, а сам мангал выполнен в виде металлической коробки.

Отметим преимущества такого решения для беседки:

• Нет риска растрескивания стен и основания камеры мангала из-за сильного жара, так как металл коробки очень хорошо защищает и рассеивает тепло от раскаленных углей;
• Облицовка тыльной стороны камеры гарантированно защитит стенку от прожога. При интенсивном горении углей большая часть расскаленного воздуха попадает именно на тыл, можно экранировать металлическим листом, но тогда большая часть жара будет направляться прямо на человека, стоящего у мангала.

В общем конструкция получилась достаточно компактной, и для установки в беседке потребуется лишь небольшой ленточный фундамент глубиной не более 50 см.

Для тех, у кого есть желание построить в беседке полноценный вариант печи с мангалом, можно предложить проект из пенобетона. Компоновка печки предполагает установку в углу беседки. Возможно, это не самый лучший вариант для легкой деревянной постройки, но учитывая то, что у мангала нет трубы из кирпича, а сама конструкция собрана из облегченного пенобетона, то серьезных проблем с обустройством фундамента не будет.

Где лучше расположить мангал в беседке

С точки зрения правил строительства наилучшим решением считается установка мангала или барбекюшницы в центре. Если планируется строить беседку для отдыха даже в зимнее время, то лучше всего подойдет шведский вариант с установкой вытяжной трубы в центре через конек крыши. Такое решение обусловлено тем, что в холодное время мангал выделяет достаточно тепла для равномерного прогрева пространства внутри беседки.

Шведский вариант, крыша беседки полупрозрачная, а труба выводится через «макушку»

Для летних построек чаще всего барбекюшницу из кирпича выносят в угол или на тыльную линию беседки. Понятно, что ставить мангал внутри беседки можно лишь в том случае, если фундамент был залит заранее на щебеночной подушке.

Печь барбекю в глубине беседки, таким способом устанавливается большая часть мангалов

В остальных случаях, если хозяева не хотят переделывать конструкцию беседки, мангал или барбекюшницу строят рядом на самостоятельном фундаменте.

Пристроенная печь на отдельном фундаменте

Какие инструменты и материалы потребуются

Для строительства простейшего мангала лучше всего сделать фундамент, это полезная вещь, так как коробку из кирпича можно совершенствовать и доделывать, и неизвестно, до каких размеров вообще вырастет печь с барбекю.

Поэтому для фундамента потребуется:

• 300 л бетона марки М400;
• Гравий на подсыпку подушку, не менее 20 ведер;
• Доски на опалубку, 8 штук по 2 м.

Из инструментов на фундамент под мангал потребуется лопата, рулетка и емкость для разлива бетона. После заливки плиту ровняют правилом по строительному уровню, иначе мангал может стать с уклоном.

Для строительства легкого мангала в беседке потребуется:

• 300 штук пустотного красного кирпича;
• 20 штук шамота, если полностью облицовывать камеру под барбекю, то потребуется не менее 70 штук;
• Кладочный раствор из двух мешков цемента, и оди замес огнеупорной цемент-глиняной смеси, не менее 40 л;
• Стальные уголки для формирования свода и нижней части камеры;
• Жаропрочный шнур для уплотнения трубы при прохождении дымохода через крышу беседки.

Также потребуется проволока, расшивочный материал, можно использовать специальное покрытие для придания стенкам печи водоотталкивающих свойств, иногда мастера рекомендуют покрывать готовый мангал силиконовой пропиткой, чтобы избежать намокания кладки во время дождя. Из инструментов потребуется мастерок, строительный уровень и отвес.

Как сделать в беседке мангал из кирпича

Если есть возможность, то лучше всего построить барбекюшницу на самостоятельном плитном фундаменте, а под беседку использовать основание на столбчатых опорах. Получится и дешевле, и надежнее.

Совет! Лучше всего начинать строительство с мангала, после того как будет уложен последний кирпич в свод дымохода, можно строить беседку, и лишь по окончании строительства крыши устанавливать дымоход и узел прохода кровли.

Заливка фундамента

Для изготовления плиты необходимо будет выбрать небольшой котлован глубиной 40 см и размерами 180 на 100 см. Дно ямы отсыпаем песком, забрасываем битым бутовым камнем с щебенкой и заливаем бетоном.

Толстым делать фундамент не следует, но в любом случае плита должна располагаться выше на несколько сантиметров, чем будущая площадка пола беседки.

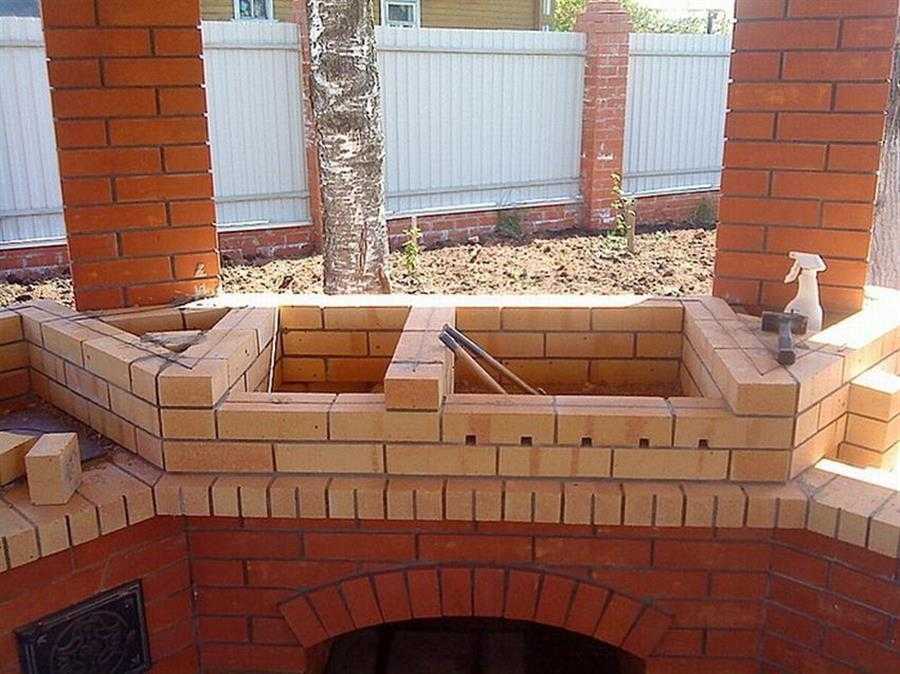

Кладка мангала из кирпича и схема порядовки

Пока раствор окончательно не схватился, выкладываем первый ряд будущего мангала с печным отделением. После того как бетон окончательно затвердеет, можно будет убрать опалубку, а пустотелый кирпич засыпать сухим песком, оставить свободной лишь линию кладки стен мангала. Пол будущей беседки лучше сразу застелить защитной пленкой.

После укладки первых трех рядов потребуется сложить из огнеупорного кирпича колосник, стены и дно топки варочной печи. Пространство рядом выкладывается пустотным кирпичом до высоты в 900 мм.

Поверх печи укладываем чугунную плиту варочной поверхности. Дополнительно сделаем отвод из топки под коптильню рядом с мангалом. Стены барбекюшницы выкладываются из пустотного кирпича, но внутри камеры нужно выполнить облицовку сплошным камнем.

Установка дымоотвода

В верхней части печи выводим свод под дымоход, прожигаем и проверяем, насколько удачным получился мангал. Металлический колпак сварим из обычной стали, но устанавливать его будем после завершения строительства беседки.

Основная проблема с дымоходом заключается в правильном оборудовании узла прохода крыши беседки. Если крыша выполнена из металлочерепицы, можно будет просто заделать трубу термостойким силиконовым герметиком. В остальных случаях нужно будет использовать металлический чехол с забивкой минеральной ватой.

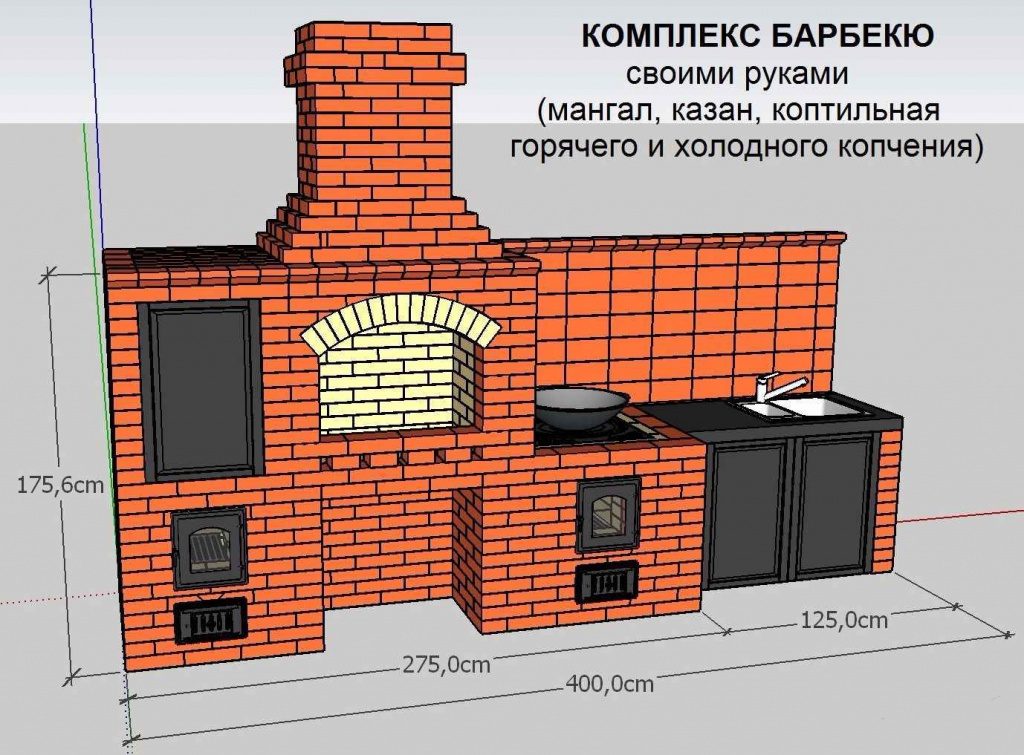

Мангал из кирпича в беседку с коптильной

В приведенной выше конструкции печи имеется небольшое коптильное отделение, но форма и размеры рассчитаны на подвесную систему для копчения рыбы, в первую очередь рыбопродуктов.

Иногда хозяева превращают беседку в центр разделки и заготовки домашней продукции самого широкого асортимента. Для таких случаев можно посоветовать проект, в котором коптильное отделение выполнено по отдельной схеме, имеет свою топку для генерации горячего дыма.

Барбекюшница с камерой холодного копчения

Его же можно использовать для приготовления некоторых блюд, не требующих длительной тепловой обработки.

Рекомендации

Практически все проекты мангалов строятся из легкого пустотного кирпича с использованием специального кладочного раствора на цементно-глиняной основе. В процессе пользования мангалом внутренняя поверхность камеры нагревается максимум до 120^оС. А наличие пустот только помогает сохранить тепло.

Для мангалов и барбекюшницы, совмещенных с варочной плитой, необходимо засыпать полости внутри кирпича сухим прокаленным песком, в противном случае из-за плохой теплопроводности обязательно появятся трещины.

Пустотный кирпич рядового качества обычно страдает плохой геометрией, поэтому при потребности в 400 шт. рекомендуют приобретать не менее 500 единиц, часть придется выбраковать или использовать в фундаменте беседки.

Барбекюшница из кирпича в беседке

Вариантов компоновки и схем размещения мангалов существует достаточно много, по сути, каждый самодельщик находит свою оптимальную схему, по-своему красивую и не похожую на соседские постройки.

Заключение

Изготовить мангал из кирпича в беседке своими руками значительно проще, чем построить полноценную кирпичную печку. В нем нет огромных тепловых нагрузок, поэтому при соблюдении простейших правил укладки стен пристроить барбекю к беседке не составит особого труда, результат почти всегда получается положительным, даже у начинающих строителей.

видео своими руками, чертежи на фото

В наше время существует огромное количество различных конструкций беседок для дачи, где установлена стационарная печь-мангал. Но самой большой популярности обрели варианты, построенные из дерева или кирпича. Если у вас есть навыки в строительстве различных сооружений, то такую конструкцию можно возвести даже своими руками. В этой статье мы дадим пару советов о том, как сделать печь-мангал из кирпича для беседки.

Строим печь мангал для беседки

Даже если у вас есть готовая садовая конструкция, то в ней всегда можно соорудить специальное место для барбекю. Сделать его своими руками в своей беседке намного проще, чем вы думаете. Пример печи-мангалы из кирпича на фото ниже.

Красивый дизайн печи-мангала

Выбор конструкции

Если у вас есть садовый участок, то на нем идеально впишется красивая деревянная беседка. Обустраивая ее можно сделать печь-мангал из кирпича. Для дачи такой вариант подходит лучше всего. Стационарная печь-мангал более удобная и надежная, нежели складная конструкция, которую необходимо собирать каждый раз. На фото ниже показан пример расположения установки для барбекю на садовом участке.

Размещать печь-мангал можно как в деревянной, так и в кирпичной беседке. В этой ситуации главное ее правильно сконструировать, придерживаясь всех норм и правил. Грамотно сделанный чертеж – это первый шаг к прочному строению. Садовая печь из кирпича с мангалом требует использования порядовки, которая помогает делать правильную кладку. Пример сооружения такой конструкции показан на фото.

Как соорудить

После длинной рабочей недели очень хочется приехать на свой садовый участок и просто немного отдохнуть. Приготовить вкусный шашлык или барбекю поможет кирпичная печь-мангал. Если во время сооружения использовать порядовку, то выполнить все работы можно своими руками без особых усилий. Но перед этим следует грамотно составить чертежи конструкции.

Подготовка к работам

Любая садовая печь-барбекю мангалом из кирпича начинается из заливки фундамента, как показывает фото. Для этого определитесь с местом сооружения и размерами конструкции.

Запомните, что сделать печь-мангал из кирпича можно только используя огнеупорные материалы. Он будет более стойким к воздействию на него сильных температур. Такие материалы позволят вам построить печь-мангал, которая простоит долгие годы без надобности в капитальном ремонте.

Кроме выше перечисленного вам понадобится следующее:

• Створки необходимые, чтобы закрыть топку и поддувало. Выбирайте только из огнеупорных материалов;
• Несколько металлических уголков;
• Колосник из чугуна;
• Лучше всего приобрести уже готовую смесь из шамотной глины. Такой вариант раствора немного дороже обычного, но конструкция сможет приобрести дополнительные огнеупорные качества;
• Чертежи печей-мангалов из кирпича. Без них будет очень тяжело самостоятельно построить такое садовое приспособление для барбекю.

Кладка печи

Пример того, как возводится садовая печь-мангал из кирпича своими руками с использованием чертежей и порядовки показано ниже. Начальные этапы строительства такие:

• Первым делом заливают фундамент будущей конструкции. Для этого необходимо выкопать небольшой котлован в 40 сантиметров;
• Часть этого фундамента наполняют гравием и песком, делая специальную подушку;
• После этого монтируют каркас из арматуры;
• Заливают котлован бетоном.

Когда фундамент застынет можно производить кладку кирпичей. Запомните, что если у вас нет опыта в подобном деле, то порядовку необходимо использовать обязательно. Это поможет избежать неровностей конструкции. Если вы строите печь-мангал самостоятельно, то особое внимание уделите первым рядам конструкции, строго следуйте указаниям чертежей.

Основные этапы этого процесса следующие:

• По первым двум рядам выводят размеры и формы печи. Для большего удобства произведите разметку контура того, какая будет печь-мангал, на фундаменте. Лучше всего производить кладку кирпича в перевязку. Если не предусмотрена декоративная облицовка, то немного расширьте швы;
• Следуем указаниям чертежа, выложите таким методом шесть рядов;
• Седьмой надо оснастить перекрытием из нескольких уголков, которые соответствуют всей протяженности мангала;

• После этого поместите еще два ряда;
• Затем необходимо выполнить жаровню и топку. Для этого лучше использовать шамотные материалы. Внутри печи соорудите небольшой выступ для удобства раскладки шампуров или решетки. Для этого немного сдвиньте второй ряд вовнутрь;
• Когда дойдете до девятого, то можно немного менять форму входа, чтобы получилась аккуратная арка. Для большего удобства предварительно подготовьте шаблон из плотной бумаги, картона или фанеры. Поместите его сверху на печь-мангал и продолжайте кладку. Постепенно соединяйте ряды друг-с-другом, сооружая округленную арку;

• На конечном этапе снова положите несколько металлических уголков для перекрытия и закончите строительство выведением дымохода;
• При необходимости приведите облицовку мангала декоративными элементами. Но для этого следует использовать только огнеупорные материалы стойкие к перепадам температур.

Во время строительства печи для барбекю следует учитывать некоторые важные нюансы процесса:

• Поместите между шамотным материалом топки и основным корпусом конструкции кусочек ткани или асбестовый шнур;
• Лучше всего, если кладовые швы будут составлять примерно 3 миллиметра, но не превышать показателя в 5 миллиметров;

• Вывод для дыма следует конструировать со сторонами по 25 сантиметров;
• Для качественной и быстрой готовки барбекю обратите внимание на глубину жаровни. Во избежание пересушки мяса, рыбы или овощей лучше сделать ее на уровне половины блока;
• Если вы сомневаетесь в своих силах и для сокращения времени строительства можно немного упростить конструкцию мангала. Для этого исключите наличие поддувала и соорудите прямоточный вариант печи.

как сделать здание, пошаговое руководство, инструкции и чертежи

Беседка с мангалом — идеальный вариант для любителей шашлыка. Установка мангала внутри беседки позволяет лакомиться любимым блюдом в любую погоду. Наличие такого оформления позволит отлично провести время с семьей и друзьями в любое время года.

Особенности

Перед началом строительства любого здания на даче своими руками необходимо составить план. Беседку лучше обустроить таким образом, чтобы ее вход располагался напротив двери дома – так будет удобнее переносить и приносить посуду и продукты. Подходить слишком близко к дому или близлежащему участку нежелательно из-за дыма и шума. Это может не понравиться другим. Однако далеко от дома располагать беседку тоже не стоит – для торжества может потребоваться дополнительная мебель, которую неудобно будет таскать на дальние расстояния.

После того, как мы определились с местом и размерами сарая, переходим непосредственно к строительству. Предварительно необходимо подготовить все чертежи, на которых рекомендуется указать мельчайшие детали конструкции, включая размеры. Еще до начала строительства стоит внимательно продумать, как пошагово будут выглядеть ступени возведения конструкции – это поможет ничего не упустить из виду.

Выберите тип фундамента

Даже такой легкой конструкции, как беседка, нужен фундамент.

Инструкция по выбору типа фундамента на самом деле выглядит довольно просто:

1. Если беседка выполнена из облегченных материалов (сотовый поликарбонат, металлические прутья, дерево), то достаточно установить сваи для поддержания структура.
2. Использование большого количества кирпича или камня в строительстве требует заливки бетонной плиты в основании.
3. Под закрытую зимнюю террасу из кирпича следует закладывать ленточный фундамент.

Независимо от того, какой тип постройки вы выберете, необходимо позаботиться о прочном фундаменте для печи, способном выдержать ее вес. Особенно это актуально при использовании ленточного или свайного фундамента.

Для этого в том месте, где будет стоять мангал, необходимо вырыть углубление глубиной около 40 см и засыпать его песком. Затем насыпаем гравий, трамбуем. Сверху укладываем арматуру толщиной 150-200 мм и заливаем бетоном.

Установка свай

Намечаем размеры будущей беседки и с помощью дрели сверлим 4 отверстия по углам конструкции. В получившиеся пазы устанавливаем столбы, засыпаем щебень и песок, ставим опалубку. Установите арматурные стержни и залейте их бетоном. Если вы купите асбестоцементную трубу, вы сможете сократить расходы на строительство опорного столба.

Дачные железобетонные сваи можно устанавливать даже без копания лунок, но в этом случае потребуется специальная машина для забивки свай.

После застывания бетона на сваи укладывают брус или металлический профиль. Получается квадратный каркас, который послужит основой для конструкции здания.

Установка цельных плит

Для основания сплошной бетонной плиты необходимо снять слой грунта по всей площади, отведенной под будущее строение. По бокам желательно добавить 300-400 мм для большей устойчивости конструкции. Такой монтаж предотвратит попадание влаги и грязи в фундамент, предотвратит коррозию и гниение материалов.

После того, как котлован будет глубиной 300-400 мм, всю площадь засыпаем песком. Следующим слоем укладывается щебень. Затем устанавливаем арматуру и опалубку, возвышающуюся над землей на 150-200 мм.

Залейте бетон, соблюдая его равномерное распределение по всей поверхности.

Устройство фундамента ленточного типа

Ленточный фундамент подходит для небольших стационарных сооружений закрытого типа из кирпича или оцилиндрованного бревна.

Сначала выкапываем траншею шириной 200-300 мм по периметру будущей беседки. Затем утрамбовываем землю внутри. Засыпать песок, гравий. Укладываем арматуру и опалубку. Залейте бетонную конструкцию внутри. Концы арматуры оставляют открытыми – в дальнейшем они будут крепиться к каркасу беседки.

Через 3-4 дня после полного схватывания бетона опалубку можно демонтировать.

После устройства фундамента с применением бетона его необходимо покрыть слоем гидроизоляции . В качестве материалов используются рубероид, полиэтилен, битумная мастика. Необходимо, чтобы вода, осаждаясь на бетон, не соприкасалась с другими конструкционными частями конструкции.

Деревянные стены

После установки фундамента переходим к установке опорных столбов. Дерево – самый подходящий материал для беседки, ведь его стоимость ниже по сравнению с другими материалами, да и смотреться он будет более натурально.

Для стоек следует приобрести деревянный брус 150 на 150 мм или оцилиндрованное бревно того же сечения . Закрепите их к фундаменту анкерными болтами.

На полученную обвязку укладывают лаги из бруса 100 на 100 мм, которые будут служить основанием для пола. Теперь устанавливаем столбы высотой не менее 250 см. Укрепляем полученную конструкцию дополнительной обвязкой на высоте 100–150 см. Для усиления можно установить дополнительные диагональные бруски внутрь беседки . Вторую обвязку делаем в верхней части вертикальных столбов. Он нужен для монтажа стропил, являющихся основанием крыши.

Стены могут быть выполнены из бревен, досок, бруса, обшиты сеткой. Можно оставить открытой одну или другую сторону беседки.

Чтобы установить мангал внутри такой беседки, следует помнить о пожарной безопасности. Все детали беседки покрываем антипиреном, а вокруг места расположения будущего мангала размещаем дополнительные металлические листы .

Чтобы дерево не гнило, стоит пропитать беседку олифой, а затем покрыть масляной краской и слоем яхтного лака. Эту процедуру на поврежденных участках проводят ежегодно.

Беседка на металлическом каркасе

Строительство такой беседки потребует наличия сварочного аппарата.

Для обвязки понадобится металлический профиль сечением 100 на 100 мм . Его можно закрепить анкерами или приварить к открытым концам арматуры. Привариваем стойку-опору. Укрепляем их на основаниях вверху и внизу конструкции металлическими уголками. Так же, как и в деревянной конструкции, кладем дополнительную связку и основание крыши.

После сварки всю конструкцию необходимо загрунтовать и покрасить — это предотвратит появление ржавчины на металле.

Для получения закрытой зимней беседки каркас обшивается изнутри фанерой или деревянным брусом, вагонкой, а снаружи крепится сайдинговой панелью или поликарбонатом. В качестве утеплителя можно уложить дополнительную полосу минеральной ваты. Все горючие материалы лучше размещать подальше от мангала и обязательно обрабатывать противопожарной пропиткой. . Пол в такой беседке, возведенной на бетонную плиту, будет украшен плиткой.

Беседка из кирпича или камня

Беседка из камня требует много сил, времени и средств для постройки, но при этом не требует дополнительных затрат на ежегодную обработку, а срок службы такой конструкции в несколько раз выше по сравнению с другими.

После возведения ленточного фундамента устанавливаем гидроизоляцию. Теперь начинаем строить столбы или стены из кирпичной кладки. Есть много вариантов. Для открытой беседки достаточно будет установить столбы, разместив их под крышей. . Кто-то предпочтет полностью выложить одну стену со стороны мангала и разделочного стола.

Закрытая беседка может выглядеть как полноценный дом.

Строим крышу

Крыша в беседке в первую очередь необходима для защиты от дождя и палящего солнца. Он может быть двускатным, вальмовым, купольным, вальмовым, сферическим, односкатным, двускатным, коньковым. При этом он должен быть легким и выдерживать нагрузку от лежащего сверху снега. В крыше беседки с мангалом следует предусмотреть дополнительное отверстие для установки дымохода. Благодаря установке металлического зонта над дымоходом приготовить шашлык можно в любую погоду

В качестве кровельного материала традиционно применяют следующие покрытия:

• листы металлопрофиля;
• гибкие плитки;
• листовое железо;
• оцинкованные листы.

В беседке с небольшой площадью детали крыши следует скрепить между собой на земле, а затем установить уже в собранном виде, но это возможно только с помощью подъемника. В противном случае вся работа выполняется на высоте.

Изготовление гриля

Самый простой мангал — переносной из листового металла. Его можно изготовить самостоятельно или на заказ. Такой вариант отлично подойдет для размещения в готовой беседке.

Стационарный мангал из кирпича целесообразно установить до начала устройства полов и стен.

Небольшой мангал можно выложить без применения цементно-песчаного раствора. Для этого сначала уложите огнеупорный кирпич плотно друг к другу. Затем делаем бортики по бокам, кладя кирпичи либо плашмя, либо боком. Эта модель удобна тем, что ее легко разобрать и собрать, увеличить или уменьшить высоту, она легко очищается от пепла.

Для печи нужно будет сделать отдельный фундамент. Кладка кирпича сразу после окончательного застывания бетона, желательно одновременно с возведением стен беседки. Дымоход такого мангала может стать дополнительным опорным столбом. Вровень с полом кладут лист железа, затем делают зольник и топку. Для топки подойдут толстые листы металла.

Особое внимание следует уделить установке дымохода, заслонок и колпаков, т. к. их неправильное расположение может привести к недостатку тяги.

Как построить беседку своими руками смотрите в следующем видео.

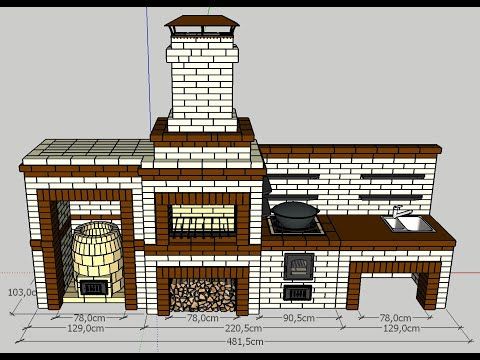

Чертежи для барбекю из кирпича — сборка с бесплатными чертежами для барбекю своими руками

---

Чертежи для барбекю из кирпича

Это простой в исполнении проект по сборке собственного барбекю из кирпича. Этот план содержит список материалов и инструментов, шесть шагов инструкций и иллюстрации.

Подробнее. ..

Чертежи кирпичного барбекю на заднем дворе

Приготовьте вкусный шашлык на собственной кирпичной яме для барбекю. Это называется машина для барбекю, потому что это так здорово. Этот проект имеет хороший список материалов и строительный журнал для строительства.

Подробнее…

Каменная яма для костра

С помощью этого проекта вы легко сможете построить привлекательную каменную яму для костра для своего двора. Простые шаги включают в себя список материалов и инструментов для надземной ямы для костра.

Подробнее…

Чертежи барбекю

Здесь представлены только чертежи гриля для барбекю в стиле камина и стола для пикника из Университета штата Северная Дакота. Нет инструкций; только чертежи с размерами.

Подробнее…

Кирпичное барбекю

Собери собственное кирпичное барбекю! Имея несколько навыков и инструментов, это может сделать каждый! Их интересно строить и готовить. У этого есть большая кострище с коптильней с правой стороны.

Подробнее…

Самодельная гриль-станция с использованием ProBond Advanced

Если вы строите ее самостоятельно, просто внимательно измерьте размеры, потому что все грили разные. ? Также не забудьте добавить среднюю опору для большей устойчивости.

Подробнее…

Чертежи беседки для гриля: сделайте грильзебо!

Grillzebo: закрытое пространство, похожее на беседку, но предназначенное для гриля. Беседка для гриля — идеальное место для приготовления идеального стейка в любую погоду, а также отличный бар на открытом воздухе.

Подробнее…

Big Green Egg: чертежи стола с бетонной столешницей

Любой, кому не безразлично, что у него есть Big Green Egg, заслуживает восхитительного стола Egg.
