Как сделать лопасти для мельницы: Ветряная мельница: схемы, чертежи

Содержание

Ветряная мельница: схемы, чертежи

Эпоха земледелия канула в прошлое много веков назад, но это не значит, что все наработки того времени теперь ничего не значат. К примеру, сегодня пойдёт речь о том, как сделать ветряную мельницу своими руками.

Начать стоит с того, зачем это, вообще, нужно? Вряд ли кто-то при её помощи будет молоть пшено в муку. Да и выращиванием пшена занимаются профессиональные фермеры, у которых за все производственные процессы отвечает современная техника. Тем не менее всё больше дачников задаются вопросом, как сделать ветряную мельницу своими руками?

Объясняется подобный ажиотаж довольно-таки просто — ветряная мельница, которую можно легко сделать своими руками является великолепным элементом ландшафтного дизайна, который делает участок по-настоящему уникальным. Продать сад, у которого есть такая изюминка гораздо проще, чем участок, как две капли воды похожий на соседний.

В современном мире уникальность ценится превыше всего. Именно поэтому если вы решите сделать ветряную мельницу своими руками — это позволит преобразить ваш сад.

К тому же при должном усердии и небольшом экскурсе в физику вы сможете использовать данное строение как источник энергии.

Внимание! Ветряную мельницу можно использовать в качестве электрогенератора.

Ветряная мельница на вашем дачном участке может не только быть элементом ландшафта, который вы сделали своими руками, но и преобразователем энергии ветра. Это позволит в значительной мере сэкономить семейный бюджет.

Дополнительные качества ветряной мельницы

Перед тем как выбрать место для установки ветряной мельницы, вы должны учесть, что данное сооружение, которое вы сделаете своими руками, может иметь несколько назначений:

  1. Ветряная мельница может скрыть ряд неприглядных мест вашего участка вроде канализационного люка.
  2. Некоторые ветряные мельницы, которые можно сделать своими руками, выполняются из лёгких материалов. Как результат удаётся минимизировать их габариты. Поэтому данные сооружения часто используют в качестве защитных колпаков для вентилей труб и других инженерных объектов.
  3. Сооружение можно использовать как домик для детских игр. Для этого понадобится немного укрупнить конструкцию, но ничего нереального здесь нет. Главное, сделать её устойчивой и не забыть про вход.
  4. В сооружении больших размеров, сделанном под мельницу своими руками, можно хранить разнообразный садовый инвентарь. По факту это будет подсобное помещение.
  5. Каменную мельницу можно также использовать как мангал.
  6. Данное сооружение при небольшой модификации можно применять как пугало для кротов. Достаточно вкопать ножки вглубь на 20 сантиметров, чтобы вибрации от конструкции, которые будут возникать при вращении лопастей, передавалась в землю.

Как видите, ветряной мельнице, которую вы сделаете своими руками можно найти множество применений, как элементу ландшафтного дизайна.

Роль ветряной мельницы в ландшафтном дизайне

Современный мир настолько разнообразен, что для того, чтобы участку быть самым лучшим, недостаточно простого ухода и ровных грядок — необходимо выделяться. При этом нужно всё делать с умом. Ведь ландшафтный дизайн — это сложная наука, которая учитывает множество нюансов.

К примеру, при выборе растительного покрова учитываются такие факторы, как:

  • тень,
  • влажность,
  • сочетание с другими культурами,
  • необходимые оросительные системы и т. д.

Одним из самых трендовых элементов ландшафтного дизайна на данный момент считается ветряная мельница. Самое же главное достоинство такого сооружения заключается в том, что конструкцию можно сделать своими руками.

Делаем ветряную мельницу своими руками

Выбираем место и подготавливаем его

Постройка ветряной мельницы — это куда более ответственное мероприятие, чем может показаться на первый взгляд. Нужно учесть множество факторов, чтобы получить по-настоящему стоящий элемент ландшафтного дизайна.

Лучше всего для установки подходит открытое пространство. Во-первых, здесь лопасти мельницы будут практически всегда вращаться, а во-вторых, собрать данную конструкцию на открытом пространстве гораздо проще, так как ничего не будет вам мешать.

После того как вы подберёте подходящее место для монтажа нужно будет убрать участок. Уберите все мешающие постройке кустики и пеньки. Если трава слишком высокая — срежьте её при помощи газонокосилки.

Землю перед установкой конструкции нужно тщательно разровнять. Только после этого вы сможете приступить к укладке фундамента, точнее, платформы. Чтобы выбрать правильное место, вы должны чётко представлять, как будет выглядеть ваша будущее сооружение.

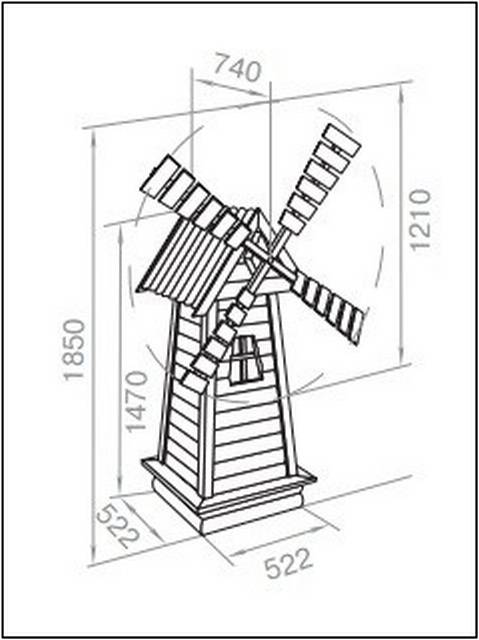

Создаём план

В качестве примера возьмём элементарную конструкцию, которую при должной доле усилий сможет построить каждый человек. Всё начинается с создания плана:

  1. Нарисуйте эскиз макета.
  2. Посредством чертежа рассчитаете, какие размеры должны быть у каждой детали ветряной мельницы, которую вы хотите сделать своими руками.
  3. Выберите оптимальный материал, из которого будут сделаны основные элементы конструкции. Лучшим выбором считается сосна. Она обладает высокими эксплуатационными качествами. При этом её стоимость находится на приемлемом уровне.

После того как с планом и чертежом всё улажено можно приступать к непосредственному процессу сборки.

Подбор нужных для работы инструментов и материалов

Чтобы создать достойное сооружение вам понадобятся такие инструменты:

  • Линейка для создания углов.
  • Ручки, фломастеры, карандаши, циркуль, маркеры.
  • Строительная рулетка.
  • Дрель с набором разнокалиберных насадок.
  • Шуроповёрт или отвёртка. Также для этой цели можно использовать обычную дрель со специальной насадкой.
  • Молоток, пила, лобзик.
  • Болты, гвозди, шайбы, саморезы, шурупы. Длина элементов напрямую зависит от того, насколько толстые доски вы будете использовать.
  • Наждачная бумага для шлифовки элементов. Также можно использовать шлифовальную машинку.

С помощью этих инструментов вы сможете своими руками сделать отличную ветряную мельницу, которая станет прекрасным дополнением вашей концепции дачного ландшафта. Также для воплощения идеи вам понадобятся такие материалы:

  • Чтобы сделать ветряную мельницу своими руками чаще всего используют фанеру или вагонку. Широкие доски отлично подходят для корпуса.
  • Чтобы сделать стены своими руками используйте бруски.
  • Для обшивки подойдёт любой материал.
  • Чтобы сделать лопасти используйте металлические рейки или трубы.
  • Уголки.
  • Крышу можно сделать из фанеры. В качестве крепёжных элементов используйте рейки.
  • Для того чтобы закрепить лопастной винт своими руками вам понадобится шпиль и подшипник.

После того как все материалы и инструменты будут собраны, вы сможете сделать ветряную мельницу своими руками.

Разметка конструкции

После того как все чертежи сделаны, а нужный инвентарь собран, можно приступить непосредственно к разметке конструкции при помощи своих рук:

  1. Разметьте четыре квадрата на основании. Стороны каждого по 25 сантиметров. При этом каждый квадрат нужно поделить на четыре равных части. В середине делается отверстие.
  2. Начертите четыре блока для сторон. Детали лучше всего вырезать из цельных кусков дерева. Соотношение будет 35 на 54 см.
  3. Стены можно легко сделать своими руками в форме трапеции. Это придаст ветряной мельницы по-настоящему декоративный вид.
  4. Трапециевидные стены ветряной мельницы, которые вы будете делать своими руками, состоят из шести частей, которые должны быть надёжно прикреплены друг к другу. При этом каждая следующая часть меньше предыдущей на два сантиметра. Соответственно первая будет 35 см, а последняя 25.
  5. Для того чтобы конструкция обладала надёжностью нужно сделать прочный каркас. При использовании качественных материалов всё это можно осуществить своими руками.
  6. Для того чтобы сделать каркас своими руками вам понадобятся бруски. В сечении данные элементы будут соответствовать следующим параметрам 40 на 40 миллиметров. Для осуществления проекта вам понадобится целый комплект: восемь штук по 54 и 38 см, а также шесть штук 36 см.
  7. Чтобы сделать надёжный каркас своими руками также понадобится четыре бруска на 54 и четыре на 10 сантиметров. Сечение каждого элемента 30 на 30 мм.
  8. Создание крыши ветряной мельницы потребует от вас создания разметки при помощи лекала.
  9. Начертите линию на 38 см. Сделайте отступ ровно наполовину и начертите ещё одну на 30 см. Длина бокового шва треугольника 35,5 см. Согласно данному лекалу нужно обработать 10 листов. Они впоследствии будут выполнять роль скатов.
  10. Лопастной винт для ветряной мельницы нужно сделать своими руками как на схеме из элементов 45 на 15 мм. Всего будет четыре части, на каждой из которых нужно закрепить элементы с такими характеристиками: один на 91 см, 20 по 19, две по 45,5, четыре на восемь, 26 и 17.
  11. Прочертите два круга, диаметр каждого — 17 см.

После того, когда вы сделаете разметку ветряной мельницы своими руками — аккуратно вырежьте все элементы, отшлифуйте их, обработайте специальными составами и только после этого начинайте финальную сборку.

Обработка

Для пропитки дерева лучше всего использовать следующие составы: Пинотекст, Акватекс, Белинка.

Каждый из них смог себя зарекомендовать как надёжное средство для защиты дерева от атмосферных явлений и насекомых. Эти вещества позволят вам не беспокоиться о сохранности ветряной мельницы, собранной и установленной своими руками.

Важно! Пропитку нужно делать в 2-3 захода. Это гарантирует стойкость защиты. При этом каждый слой должен успеть просохнуть.

Сборка

После того как вы завершите обработку всех частей ветряной мельницы, можно будет приступить к её сборке своими руками. Просто следуйте этой инструкции, и вы всё сможете сделать самостоятельно:

  1. Скрепите боковые части при помощи реек.
  2. Чтобы сделать основание ветряной мельницы своими руками используйте два квадрата, у которых есть дырки посередине.
  3. Соедините основание и корпус ветряной мельницы саморезами.
  4. Сколотите два треугольника, основания которых равняются 38 см, а стороны 35 с половиной.
  5. По обеим сторонам прикрутите к треугольникам фанеру.
  6. Крышу нужно делать из двух частей. На каждую пойдёт по пять приготовленных заранее элементов.

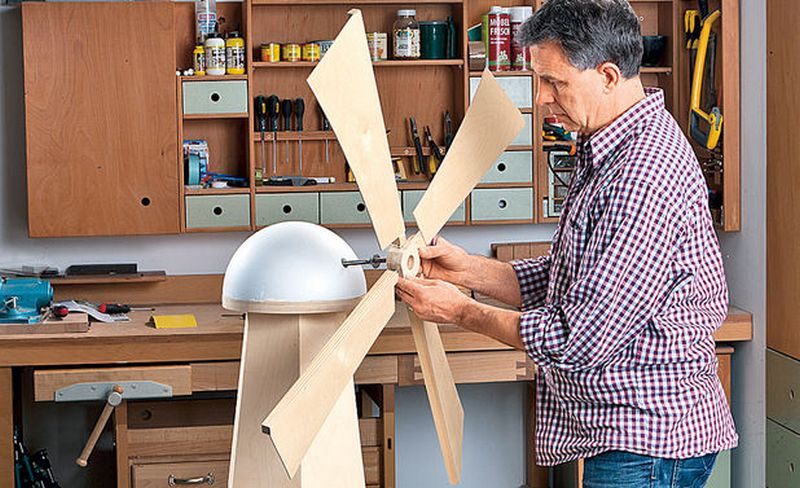

  7. Вертушку ветряной мельницы сделайте своими руками при помощи деревянных реек.
  8. На концы лопастей закрепите короткие рейки и прикрутите круги в центре. После чего просверлите в середине дыры и установите шпильки. Тоже нужно сделать с торцом.
  9. Закрепите шпиль. Всю конструкцию скрепите гайками.

В конце наденьте крышку на корпус, который вы сделали своими руками и закрепите всё саморезами.

Подробный процесс сборки устройства ветряной мельницы вы можете увидеть на видео снизу.

Декорирование

После того как вы сделали ветряную мельницу исключительно благодаря своим рукам, необходимо придать ей соответствующий вид. Для этого можно использовать лак. Он придаст вашему сооружению завершённость.

Внимание! Если элементы из дерева обработаны не достаточно качественно, лучше использовать краску.

Чтобы придать ветряной мельнице дополнительный антураж её элементы можно покрасить разными цветами. Также можно добавить рисунки вроде цветов, бабочек или насекомых. Каждый из них легко делается своими руками, если использовать немного фантазии.

Итоги

Как видите, сделать ветряную мельницу под силу каждому. Главное, на начальных этапах начертить правильную разметку и подобрать хорошее место. Также заранее необходимо решить, какими уникальными качествами будет обладать сооружение.

создание и установка своими руками функционального

Что такое ветряная мельница?

Постройки, имеющиеся на приусадебном или дачном участке, обычно создаются в строгом функциональном стиле. Каких-либо специфических декоративных элементов они, как правило, не имеют и выглядят соответственно своему назначению. При этом, желание как-то украсить, оживить территорию участка свойственно большинству владельцев. Вариантов решения этого вопроса имеется очень много. Чаще всего используются технологии ландшафтного дизайна, с помощью которых может быть украшен абсолютно любой клочок земли.

Один из вариантов создания необычного облика является возведение ветряной мельницы. Решение несколько неожиданное, но неизменно эффектное, требующее подробного рассмотрения.

Устройство и принцип работы

Ветряная мельница — это устройство, преобразующее энергию ветра в работу мукомольного механизма. Таково традиционное назначение мельниц, выполнявших практически единственную работу — размол зерна, изготовление муки. Лопасти (крылья) мельницы принимали на свои плоскости поток ветра и начинали вращение. Оно передавалось на жернова, моловшие зерно и производившие муку. Устройство ветряной мельницы — это прообраз ветряных генераторов, насосов и прочих механизмов сегодняшнего дня, использующих потоки ветра как источник энергии.

В настоящее время встретить действующую ветряную мельницу можно редко, в основном, их содержат в этнографических заповедниках как экспонаты. При этом, они вполне исправны и могут выполнять свою работу вполне эффективно.

Декоративный элемент или практичное сооружение?

Использовать ветряную мельницу в качестве полноценного сооружения, выполняющего помол муки, невозможно. Во-первых, размеры такого сооружения не подойдут для относительно небольших участков. Кроме того, необходимости в размоле зерна в настоящее время не имеется. Поэтому ветряные мельницы, возводимые на садовых участках, выполняют декоративную роль. При этом, вращающийся ротор, если он способен выполнять свои функции, вполне может быть использован для различных хозяйственных нужд:

  • производство электроэнергии;
  • приведение в действие водяного насоса;
  • корпус ветряка можно приспособить для хранения различного инвентаря.

Выбор способа применения ветряка — прерогатива владельца участка, но наиболее распространенным назначением таких сооружений является украшение участка, привнесение фольклорных мотивов в стиль оформления. Этот момент нельзя считать второстепенным или неважным, так как внешний вид так же нуждается в грамотном и творческом подходе, как и практическое применение.

Для чего может понадобиться?

В данном случае ключевым моментом становится самостоятельное изготовление сооружения. Помимо определенных практических целей, которые преследуются при создании ветряка, важен творческий подход, возможность приложить усилия для самостоятельного оформления участка.

Применить такое сооружение можно по-разному, например, с помощью ветряной мельницы можно декорировать скважину для воды. Часто подобными сооружениями прикрывают выход на поверхность канализационных коллекторов. Не исключается использование ветряка по прямому назначению — с целью приведения в движение механизмов или генерации электрического тока, например, для освещения участка.

Важно! Украшение территории — сам по себе немаловажный фактор, но, если имеется возможность практического применения ветряной мельницы для хозяйственных нужд, ее ценность возрастает во много раз.

Еще одним возможным применением такого элемента можно назвать место для детских игр. Ребятишки с удовольствием играют в различных домиках, а если он стилизован под мельницу, становится еще интереснее.

Выбор территории для установки

На выбор места влияет, в первую очередь, замысел владельца, назначение сооружения. Если планируется чисто декоративное использование, то мельницу размещают исходя из соображений живописности, внешнего эффекта, то есть на открытой площадке, обеспечивающей хороший обзор сооружения. Если же устройство будет функциональным, то на выбор повлияет уровень площадки, отсутствие поблизости крупных построек, способных закрыть лопасти от потоков ветра.

Кроме того, необходимо учитывать расположение инженерных коммуникаций, построек или сооружений, которым могут помешать вращающиеся крылья мельницы. Если они находятся напротив окна, постоянное мелькание в глазах создаст существенное неудобство для людей, находящихся в комнате.

Следует также учитывать, что к сооружению понадобится иметь нормальный подход, особенно, если планируется сделать его элементом детской игровой площадки. Учитывая все эти соображения, производится выбор оптимального места для строительства мельницы.

Пошаговая инструкция

Создание мельницы происходит по обычной схеме, используемой при строительстве любых сооружений:

  • создание проекта (рабочего чертежа)
  • приобретение материалов, подбор инструмента
  • подготовка площадки
  • сборка корпуса и ротора
  • установка механических элементов (если они запланированы)
  • запуск, отладка режимов работы

Некоторые шаги в этом перечне могут оказаться лишними, иногда, напротив, могут понадобиться дополнительные действия. Окончательный план действий может быть составлен только при рассмотрении конкретной конструкции, условий ее работы, размеров и прочих параметров.

Важно! Ни в коем случае не следует пренебрегать созданием проекта. Зачастую именно на этом этапе обнаруживаются значительные ошибки или дополнительные факторы, в корне меняющие подход к выполняемой работе. Изготовление наобум может привести к пустой трате времени и материалов.

Необходимые материалы и инструменты

Для создания декоративной ветряной мельницы лучше всего использовать традиционные материалы:

  • брус,
  • доски,
  • обточенные бревна,
  • гвозди,
  • саморезы.

Кроме того, в зависимости от размеров и назначения мельницы могут понадобиться материалы для создания фундамента:

  • цемент,
  • песок,
  • арматурный пруток.

Не менее важно иметь необходимые инструменты:

  • электропила,
  • электрорубанок,
  • ручная ножовка,
  • стамеска, долото,
  • пассатижи,
  • молоток,
  • электродрель с набором сверл,
  • линейка, рулетка.

В зависимости от проекта сооружения, могут быть привлечены и другие инструменты или приспособления, если в них возникнет необходимость.

Фундамент

Первые шаги, которые понадобится выполнить на начальном этапе, это — подготовка площадки под строительство. Если сооружение запланировано достаточно крупное, например, под мельницу надо задекорировать хранилище для инструментов, инвентаря, инженерных устройств, то потребуется устройство фундамента.

Самым простым способом заливки фундамента будет создание ленточного типа основания. Для этого по периметру будущих стен выкапывается ров, внутрь которого устанавливается опалубка, вяжется арматурный каркас и заливается бетон. Фундамент выдерживается нужное время для достаточной кристаллизации бетона, после чего можно вести дальнейшие работы.

Примечание: для небольших декоративных сооружений фундамент не требуется, достаточно немного приподнять их над уровнем земли, чтобы исключить контакт с грунтовыми водами.

После завершения фундамента приступают к созданию корпуса ветряной мельницы.

Выбираем тип стен и кровлю

Возведение стен и крыши мельницы ведется в точном соответствии с рабочими чертежами, выполненными заблаговременно в самом начале. Возможны разные варианты:

  • постройка стен из обточенных бревен. Выполняется при создании большой мельницы, предназначенной для выполнения определенных хозяйственных функций.
  • возведение стен из бруса. Этот способ несколько проще, так как подгонка бруса намного проще, чем бревен. Величина мельницы при этом также достаточно большая.
  • создание каркаса с последующей обшивкой досками. Такое строительство подойдет для мельницы меньших размеров.

Рассмотренные варианты подразумевают строительство сооружения непосредственно на месте. Могут быть варианты, когда все сооружение собирается в одном месте, например, в гараже или в мастерской, и устанавливается уже готовым на предназначенное место. Такой подход может быть использован при создании небольших декоративных мельниц, которые можно переносить в пределах участка.

Строительство стен завершается с началом создания крыши. Традиционно делается двух- или четырехскатная конструкция. В качестве кровельного материала используется какое-либо из старинных, традиционных кровельных покрытий — черепица, дранка и т.п.

Древесина — неустойчивый к воздействию атмосферной влаги и дождей материал. Готовое строение необходимо защитить от воды, нанеся слой лака или олифы. Оптимальным вариантом будет предварительная пропитка антисептиком и антипиреном для защиты стен от насекомых или огня.

Особенности постройки функциональной мельницы

Если ветряк будет выполнять полезную работу, то он устроен довольно сложным образом. Конструкция состоит из вращающегося ротора, передающего движение на генератор, с которого полученное напряжение передается на аккумулятор и инвертор. Это — самая сложная схема подключения ветрогенератора, могут быть варианты и попроще. Но все они объединены одним признаком: вал ротора соединяется с определенным механизмом.

Такое обстоятельство вынуждает подходить к постройке с другой стороны:

  • сначала монтируется рабочий механизм;
  • вокруг него строятся стены или защитный короб с возможностью доступа к оборудованию для ремонта или обслуживания.

В таких ситуациях строительство ведется так, чтобы стены и крыша мельницы не препятствовали вращению крыльев или не перекрывали доступ к механике. В остальном работы ведутся подобным образом с использованием тех же материалов и инструментов.

Установка ветрогенератора

Установка ветряной мельницы необходима в тех случаях, когда она была изготовлена в мастерской. Обычно такие сооружения имеют небольшие размеры и вполне доступны для транспортировки в пределах участка. Такой вариант хорош для производства ремонта, модернизации или технического обслуживания. Возможность произвести работы в условиях нормальной мастерской, а не под открытым небом, дает множество плюсов и обеспечивает высокое качество ремонта или ухода.

Установка мельницы производится на сухую подготовленную площадку. При необходимости, устройство крепится к ней с помощью анкеров. Если конструкция горизонтальная и не имеет возможности установки на ветер, то следует заранее позаботиться о выборе места, позволяющего использовать преобладающее направление потока для данного региона.

Рекомендуемые товары

Мельница своими руками

   Многие владельцы загородных домов стали всё больше внимания уделять украшению своих участков. Гуляя по улочкам сельских поселений, можно увидеть много различных элементов ландшафтного дизайна, если, конечно, территория не огорожена глухим забором. Это правильно – приезжая на отдых за город, хочется отдохнуть в уютном месте и насладиться тишиной и покоем в окружении оригинальных декоративных предметов.



   Большинство поделок делается своими руками – информацию об этом можно найти на страницах журналов или в безграничных просторах интернета. Поэтому они получаются такими оригинальными и самобытными.

   На нашей даче тоже много интересных вещей, которые мы сделали сами. Это искусственный пруд, альпийская горка, небольшой мостик, подставка для цветов, скамейка-трансформер.  Для полного комплекта не хватало только декоративной мельницы. Поискав информацию в сети, мы решили восполнить этот пробел и построить мельницу своими руками. Что из этого получилось, вы узнаете, прочитав эту статью.

МЕЛЬНИЦА СВОИМИ РУКАМИ

   Начнём работы с постройки основания будущей конструкции. От бруса размером 10 на 10 см отрежем по 2 куска размером 50 и 30 см, соединим их саморезами в квадрат.

   Для утяжеления конструкции вырежем из этого же бруса ещё два отрезка, равные диагоналям квадрата, выберем стамеской середину, соединим между собой и вставим внутрь основания, закрепив всё шурупами.

   Теперь возьмём брус размером 5 на 5 см и сделаем ещё два квадрата, со сторонами 40 и 25 см.

   От этого же бруса отпилим 4 отрезка длиной 130 см.

   Из этих двух квадратов и брусков сделаем каркас мельницы. Оставим большой квадрат внизу, саморезами прикрутим к нему брус по углам, а сверху установим квадрат поменьше и крепко соединим конструкцию с помощью шурупов.

   Для изготовления верхней части мельницы от бруса размером 5 на 5 см нарежем отрезки  и сделаем так называемый домик, шириной и высотой равный 30 см. Прикрутим к нему бруски, соединив их под углом 45 градусов,  на которых будет держаться крыша.

   Чтобы брус основы не мок и не гнил, обработаем его отработанным машинным маслом, а снизу закрепим изоляционный материал. Соединим между собой с помощью длинных саморезов три элемента: основание, среднюю часть и домик – каркас мельницы своими руками готов.

   Для декорирования мельницы в одну боковую стенку вставим самодельную раму для окна, размером 12 на 12 см, стамеской вырезав в ней пазы для стекла.

   Можно начинать отделку каркаса. Сначала отшлифованными досками обобьём основание мельницы, вырезав их по размерам.

   Стенки будем обшивать вагонкой из сосны. Это недорогой, натуральный и удобный в работе отделочный материал. Так как каркас у нас выполнен в виде конуса, сужающегося кверху, придётся замерять каждый кусок и отрезать его по индивидуальным размерам. Прибьём вагонку к брусу небольшими гвоздиками, оставив проём под окно.

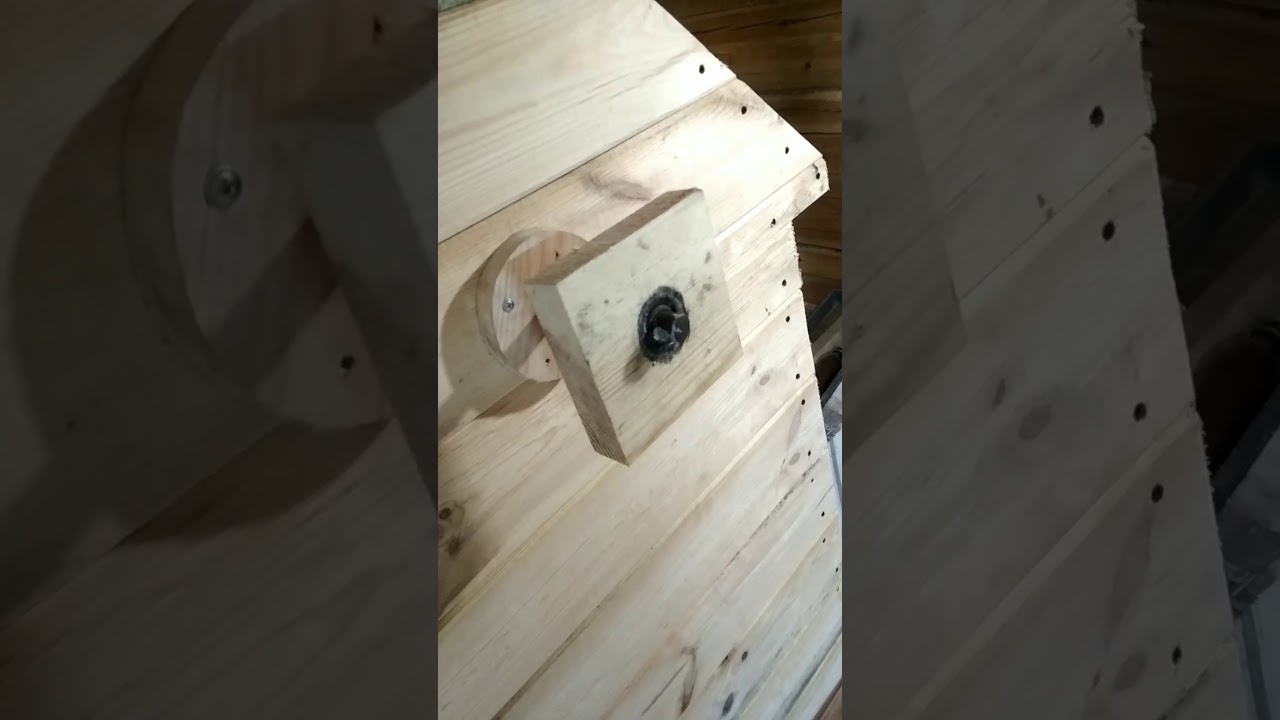

    Теперь займёмся изготовлением механизма для вращения лопастей. Нам понадобится кусок доски толщиной 2 см, размером 10 на 25 см, железный прут диаметром 2 см, длиной 40 см и два подшипника №303.

   Для создания механизма необходима помощь токаря. К счастью, в нашем городке такой специалист есть. Мы отнесли ему заготовку и он сделал вал, на котором с одного края нарезана резьба длиной 10 см, чтобы можно было накрутить гайки.

   С другого края, отступив на расстояние 5 и 20 см, запрессованы 2 подшипника. В итоге получилось, что вал свободно вращается на подшипниках.

  Приложим к доске вал, карандашом сделаем метки и стамеской выберем лишнюю древесину на глубину 1 см. Должны получиться выемки, в которые встанут подшипники.

   Закрепим вал короткими саморезами с помощью алюминиевой ленты, выровняем его по центру мельницы и прикрутим доску внутри домика так, чтобы резьба торчала наружу на 10 см.

   Теперь можно обить домик и его крышу вагонкой. Если на каркасе планки мы установили параллельно земле, то домик обошьём вертикально, чтобы он не сливался со стенками. В вагонке, прибитой по центру домика, просверлим отверстие для вала. Проверим, чтобы вал легко вращался и не задевал за планку.

   Можно приступать к изготовлению лопастей мельницы. Для этого отпилим два отрезка от бруска размером 5 на 5 см длиной 50 см. Отшлифуем их наждачной бумагой, определим середину и отметим от центральной точки по 2,5 см в каждую сторону.

   Циркулярной пилой сделаем надрезы по линиям глубиной 2,5 см. Стамеской выберем лишнее.

   Соединим два бруса между собой, прикрутим их друг к другу саморезами, в центре просверлим отверстие, равное диаметру вала. Мы сделали крестовину для лопастей мельницы своими руками.

   Наденем её на вал, закрепим гайками и проверим, как она будет вращаться, слегка её раскрутив. Крестовина не должна задевать за стенки домика.

   Чтобы лопасти вращались от ветра, нужно сделать так, чтобы они были расположены не параллельно каркасу, а под небольшим углом к нему. Для этого разберём крестовину и на каждой её части нарисуем по 2 линии под углом 20 градусов. Снимем лишнее рубанком или болгаркой, с установленной на ней тарелкой для наждачной бумаги.

   Дальше возьмём брусок размером 5 на 3 см, отрежем 4 куска по 60 см, отшлифуем их и прикрутим саморезами к крестовине.

   Для изготовления самих лопастей отпилим 16 досок толщиной 2 см, шириной 10 см,  длиной  30, 37, 44 и 50 см, по 4 штуки. Тесины тщательно отшлифуем наждачной бумагой.

   Теперь прикрутим их саморезами к крестовине через равное расстояние друг от друга.

   Наденем крестовину на вал, закрепим её гайками и провернём. Во время вращения лопасти не должны задевать за мельницу. Если всё-таки где-то задевает, заметим это место и устраним причину.

   Чтобы стыки вагонки друг с другом не были заметны, по углам стенок и домика прибьём деревянный уголок, отрезав его нужной длины. Заодно внизу вырежем электролобзиком арочный вход для кошки, проживающей на участке. Мы заранее положили на пол лист пенопласта, чтобы ей было тепло.

   Лопасти мельницы покрасим лаком под цвет дуба, который у нас остался после строительства беседки.

   В такой же цвет выкрасим и каркас мельницы.

   Пока лак будет сохнуть, сделаем площадку, на которую поставим нашу постройку. Сначала выкопаем неглубокий котлован в форме квадрата.

   Насыплем в него песка и хорошо утрамбуем.

   В качестве покрытия мы использовали старую плитку толщиной 3 см. Уложим её на песок, обстучав плитку резиновой киянкой. Горизонталь поверхности проконтролируем с помощью строительного уровня.

   Дождавшись высыхания краски, сделаем деревянную накладку на гайку в центре крестовины. Замерим расстояние между брусками, отрежем от доски нужный кусок и высверлим в нём с помощью металлической коронки углубление.

   Обработаем крышку наждачной бумагой, покрасим, намажем клеем по дереву и приклеим в центре крестовины.

   В оконный проём вместо стекла мы вставили кусочек зеркала, отрезав его обычным стеклорезом своими руками и закрепим штапиками.

   Так как мельница получилась довольно тяжёлая, вдвоём с помощником перенесём её на место установки.

   Мы расположили её в углу участка, рядом с деревянной беседкой. Мельница гармонично вписалась в ландшафтный дизайн, подходя по цвету и материалу изготовления нашему навесу и находящейся в нём мебели.

   Кошке тоже понравилось приготовленное ей место. Иногда она туда заходит и наблюдает за происходящим на участке или спит.

   При сильном ветре лопасти мельницы вращаются, радуя нас хорошо выполненной работой и удивляя наших гостей оригинальной постройкой. Если статья понравилась, поделитесь ей в соцсетях.

Видео






чертежи, фото, видео и пошаговая инструкция

Добавил(а): Евгений Удальцов 17 августа

Когда на участке есть хоть сколь-нибудь свободного места, которое категорически остро нуждается в заполнении, во многих из нас просыпается желание смастерить что-нибудь своими руками и поставить результат своих работ на это самое место. Учитывая, что наша страна богата талантами и мастерами на все руки, несложно догадаться, насколько большой интерес представляют для таких людей идеи различных оригинальных поделок и сооружений. И ветряная мельница одна из таких привлекательных вещиц. Зачем она нужна?

Зачем она нужна?

Речь, конечно, идет о декоративных мельницах, уменьшенных копиях своих прообразов. Зачем ставить их на участках? Прежде всего, это красиво, это стильно, это гармония, навеваемая ассоциативными образами. И если большую мельницу до сих пор используют как генератор энергии, то в наших интересах создать красивое место на участке – будь то просто украшение или даже в виде домика для детей на игровой площадке.

Декоративная мельница — отличное украшение участка (видео)

Конечно, и мельницы небольших размеров можно приспособить под хозяйственные нужды, но в первую очередь мы будем рассматривать именно декоративную составляющую данного вопроса.

Фотогалерея декоративных мельниц на садовых участках

Инструменты и материалы

Выбор материала для мельницы – исключительно на вкус хозяина. Сделаете ли Вы ее природной – из дерева или фанеры или более современной – из пластика или металла – зависит только от Вашего решения. В данном случае рассмотрим классический вариант, выполненный из дерева. Следовательно, обзаведемся деревянным брусом, доской, фанерой, полиэтиленом и рубероидом.

Также следует учесть материалы для фундамента, если Вы собираетесь делать и его, а также крепежа и декоративного оформления.

Инструменты лучше выбрать самые простые и доступные – кисти, ведра, шлифовальная машина, молоток, ножовка, рубанок и дрель плюс дополнительные специальные мелочи, упрощающие процесс работ, о которых будет сказано позже.

Выбор места

Место для мельницы должно быть ровным. Желательно, чтобы это была возвышенность

Несмотря на то, что мы возводим декоративную деревянную мельницу, это вовсе не означает, что лопасти ее будут фиксированными. А раз так, место придется выбрать поодаль от всех строений и деревьев, желательно возвышенное и ровное, чтобы обеспечить полную функциональность своего изделия.

Как только выбрали место – очистим его от всего, что здесь есть, будь то мусор или растительность. На нужно несколько квадратных метров чистой и ровной поверхности, чтобы ничто не мешало работать.

Основание мельницы

Рассматриваем ситуацию, когда не надо копать ямы и создавать фундамент. Это значит, что мельница будет стоять на нескольких бревнах или прочных брусках.

Выбираем размеры сторон, закладываем бревна или брус и приступает к установке каркаса из деревянного бруса. Дублируем каркас, уменьшая при этом стороны – это будет основание будущей крыши. Уменьшать размеры нужно в полтора раза, чтобы итоговая конструкция приняла вид трапеции.

Оба каркаса будут соединяться вертикальными стойками, идущими под определенным углом, зависящим от высоты стоек. Стойки ставим на нижний каркас, закрепляем и соединяем с верхним каркасом. Теперь у нас есть скелетная конструкция мельницы.

Обшивка сооружения

Обшивку мельницы нужно делать с учетом того, где будут расположены окна и дверь, а также кровля и лопасти. Там, где будут монтироваться проемы, делается усиление. Для установки лопастей потребуются усиленные балки или деревянный брус.

Осуществляем обшивку с помощью деревянной доски, а затем и фанеры. Так внутренняя часть нашей мельницы станет достаточно герметичной, а внешняя станет привлекательнее и ближе к природе. Доска устанавливается на гвозди, а ближе к верхней части можно использовать фанеру, за исключением разве что того места, где находятся допасти мельницы.

Обшивка и декоративная отделка – очень важные процессы, благодаря которым Вы можете идеально вписать новую постройку в стиль участка.

Ставим крышу

Крыша может быть двускатной, классической или ровной и с небольшим уклоном, чтобы стекала вода. Поскольку для декоративной мельницы внешний вид имеет большое значение, лучше потратить больше времени, но достичь приятного глазу результата.

Самым простым вариантом каркаса для крыши является обрешетка, брусковые лаги, рейки, натянутый рубероид и настил фанеры либо другой тип кровли, идущий поверх.

Как только крыша будет установлена, перед Вами предстанет почти готовое сооружение, требующее незначительных доработок.

Крыша мельницы может быть любой формы и размеров, особенно важен её внешний вид

Ветряные лопасти

Лопасти являются главной частью, делающей мельницу мельницей. Заморачиваться по поводу их конструкции не нужно, все же мы делаем декоративную мельницу. Но и просто сбить конструкцию из досок и повесить на строение будет слишком мало. Следует продумать такие параметры, как размер и ширина лопастей, их вес и наклон от оси. От этих параметров зависит, как лопасти будут принимать на себя ветер и крутиться.

Лопасти ветряной мельницы нужно обязательно рассчитать. Особенно важно уделить внимание размерам и весу

Для создания лопастей можно применить следующие материалы:

  • Деревянная рейка с фанерой – считаются легковесными и одновременно практичными;
  • Деревянный брус и плотная пленка из полиэтилена;
  • Тонкие деревянные рейки крепятся на ось, вращающую лопасти.

Размер лопастей и их масса – это то, что должно учитываться в первую очередь. Лопасти не должны скрести землю, перевешивать общую конструкцию, оказывать излишнее давление на ось и влиять на прочность конструкции. Обычно лопасти весят несколько килограммов. Если говорить по-другому, их вес составляет 10% от общего веса мельницы.

На последнем этапе нужно установить ось и усиленные балки внутри конструкции, после чего надеть и закрепить лопасти.

Каркас в местах установки лопастей и крыши должен быть обязательно усиленным, несмотря на размеры сооружения в целом.

Декоративная отделка

Отделка достаточно проста и заключается в защите дерева от погодных воздействий в виде дождя, солнца и ветра. Для защиты используют олифу или лак. Оформлению подлежат окошки и двери. Если мельница задумывалась как игральный домик для детей, внутри можно поставить столик со стульями, а также выстлать пол деревянным настилом, обеспечив тем самым наилучшую защиту от холода.

Декоративная отделка помогает мельнице обрести свое лицо и защищает от внешних природных воздействий

Ориентировочные размеры

Разумеется, размеры мельницы выбираются исключительно хозяином сада. Вы можете сделать как постройку размером в несколько этажей, где потребуется обустраивать внутренние помещения, так и чисто декоративную модель, высотой в половину человеческого роста. В последнем случае сделать столик со стульями для детей уже не получится, но зато выйдет отличный декоративный акцент на участке.

Можно ориентироваться на размеры мельницы, которую мы рассматривали в данном примере. Так ширина каждой стороны у основания составляет 1,5 метра. Высота каркасных стоек (от земли до лагов крыши) – не выше двух метров. Размеры верхнего каркаса (длина сторон) колеблются в пределах от 1 до 1,2 метра.

Размер крыши и ее тип выбираются хозяином исходя из размеров постройки и собственных предпочтений. К тому же, еще в процессе разработки плана могут меняться используемые материалы, размеры, виды крепежей, отделка и другие моменты.

Планирование постройки — важный этап, на котором могут происходить многочисленные изменения

Вообще сооружение мельницы на своем участке не является сложной задачей для человека, имеющего хотя бы небольшой опыт работы с материалами и инструментами. Важно следовать намеченному плану и создавать безопасную и надежную постройку, которая будет украшать участок долгие годы.

Люблю природу и красоту окружающего мира, освещаю это в своих статьях и пытаюсь поспособствовать претворению прекрасного в жизнь. Оцените статью: Поделитесь с друзьями!

как сделать, чертежи, фото, оригинальные идеи

Современные садоводы привыкли сочетать на своих участках функциональное предназначение с оригинальным декором. Сфера ландшафтного дизайна предлагает множество вариантов для создания уникального стиля любой дачной территории. Популярное дизайнерское решение – декоративная мельница для сада своими руками. Ее с успехом используют в качестве уникального украшения или полезного садового строения.

Полезные советы — без них никуда

Главные преимущества декоративной мельницы для сада своими руками – невысокая себестоимость, простота изготовления. Конструкцию с легкостью выполнит каждый желающий из подручных средств, остатков строительных материалов.

Садовые участки могут быть оформлены по-разному. Благодаря универсальности два вида мельниц станут отличным дополнением любой территории.

Ветряная декоративная мельница для дачи – арт-объект с подвижными или статичными лопастями. Размер зависит от пожеланий владельца, стиля сада. Миниатюрные варианты оформляют цветочные клумбы, пруды. Их располагают на альпийских горках. Крупные становятся функциональным дополнением, маскировкой устаревших построек, систем полива и канализации, дефектов участка.

Водяная мельница – отличный вариант для сада с прудом, устанавливают на берегу водоема. Вода, попадающая на лопасти, приводит в движение колесо. Для этой цели можно использовать водяной насос. Благодаря ему простой элемент дачного декора станет подобен фонтану или водопаду.

Полезные советы для создания оригинального украшения сада:

  1. Выбор места. Размещение декоративной конструкции – ответственная задача. Ее лучше всего располагать на хорошо просматриваемом участке. Если планируются подвижные лопасти, то следует избегать близкого соседства с деревьями, кустарниками, крупными постройками.
  2. Материал. Самый распространенный – дерево. Он отлично сочетается с другими элементами сада. Также можно использовать пластик, металл, шифер.
  3. Определение размера зависит от назначения. Украшать участок рекомендуется небольшими изделиями, тогда как функциональные конструкции могут достигать нескольких метров в высоту.

На фото оригинальные идеи декоративной садовой мельницы:

Декоративная ветряная мельница из дерева своими руками

Конструирование деревянной ветряной мельницы – ответственная задача. Очень важно выбрать качественный материал, подготовить макет изделия, соблюсти определенные этапы создания арт-объекта.

На видео показано, как сделать своими руками декоративную мельницу из дерева для сада:

Чертежи, в том числе и с размерами, по которым можно сделать декоративную деревянную мельницу для сада:

Полезные советы для работы с деревом, макет

Дерево — один из самых популярных материалов для ветряной мельницы, которую можно сделать своими руками. Его использование не потребует чрезмерных затрат. Он прост и удобен в работе. Существует ряд полезных советов для создания максимально качественного изделия:

  1. Сосна – лучшая порода дерева. Она легко поддается обработке, надолго сохраняет тонкий аромат хвои.
  2. Готовое изделие следует предохранить от чрезмерной влажности, древесных вредителей. Деревянные части обрабатывают специальными препаратам. Они надолго защитят конструкцию от разрушения.
  3. Предотвратит гниение деревянного основания от длительного контакта с землей специальный подиум из цемента, камня или гранита.

Перед началом изготовления создают макет. Это упорядочит рабочий процесс. Перед чертежом определяют размер деревянного элемента декора и площадь участка для его размещения. Посредством макета рассчитывают размер каждой детали и объем материалов, необходимых для строительства.

Определение размера, материалы и инструменты

Размер изделия будет зависеть от нескольких факторов:

  1. Общая площадь садовой территории.
  2. Размер участка.
  3. Наличие рядом других конструкций, деревьев, кустарников, цветов.
  4. Ландшафтный дизайн сада.
  5. Бюджет для изготовления.
  6. Личные предпочтения.

Для габаритного и холмистого участка отличный вариант – мельница большого размера. Небольшая конструкция подойдет для размещения на возвышенности.

Для изготовления декоративной деревянной мельницы потребуются:

  1. Брус из дерева.
  2. Рейки для лопастей.
  3. Саморезы.
  4. Фанера для обшивки каркаса.
  5. Краска.
  6. Материал для укрепления фундамента – камень, гранит, цемент.

Необходимые инструменты:

  1. Лобзик электрический.
  2. Шуруповерт.
  3. Малярные кисти.
  4. Биты для саморезов.
  5. Рулетка.
  6. Уровень.

Изготовление деталей

В деревянной мельнице 4 основные составляющие. Пошаговая инструкция, как их сделать:

  1. Фундамент для конструкции из дерева изготавливают из бетона, гранита, камня, цемента, песка и рубероида, специальных подставок. Выбор конкретного материала зависит от предпочтений и бюджета владельца.
  2. Платформа для опоры должна быть достаточно устойчивой. Выбирают доски шириной 15 см, толщиной – 20 мм. Готовую платформу располагают на фундаменте. Обрабатывают ее антисептиком для предотвращения гниения. Конструкцию покрывают специальной краской или лаком. В платформе просверливают отверстия. Благодаря им во время дождя вода не задержится.
  3. Основной корпус изготавливают из 8 брусьев с сечением 40х40 мм и 25х25 мм. Из более толстых брусьев собирают пирамиду при помощи саморезов. Процедуру повторяют с остальными деталями. Корпус должен быть вертикальным. Это проверяется при помощи строительного уровня.
  4. Крыша состоит из двух скатов из фанеры или ДСП размером 30х30 см с основанием 35 см. Их соединяют рейками. Конструкцию крепят к основе саморезами.
  5. Лопасти конструируют из реек. Их выкладывают крест-накрест. В центре проделывают сквозное отверстие. Через него пропускают болт. Как закрепить лопасти на мельнице: их закрепляют на крыше шайбами с двух сторон.

Фундамент

Деревянные части подвергаются пагубному влиянию сырости, древесных паразитов. Недостаточно хорошая фиксация приводит к разрушению, деформации конструкции. Фундамент предотвращает негативные последствия.

Существует несколько разновидностей фундамента:

  1. Планку из металла заливают в бетон под землей.
  2. Деревянные ножки с пластиковыми наконечниками.
  3. Основание из камня.

Сборка

Сборка мельницы для декора — нетрудоемкий процесс:

  1. На подготовленный фундамент устанавливают платформу. Тщательно фиксируют.
  2. Основной корпус устанавливают на опору. Закрепляют при помощи саморезов и шуруповерта.
  3. К крыше двумя шайбами крепят лопасти.
  4. Крышу опускают на корпус, фиксируют саморезами.

Декоративная отделка

Для декоративной отделки используют разнообразные материалы, дизайнерские решения:

  1. Краска, оттеночные или прозрачные лаки.
  2. Морилка сделает древесину темнее, имитируя оттенки благородных пород.
  3. Дополнительная подсветка из светодиодных фонариков обеспечит красивое освещение.
  4. Вокруг конструкции можно расположить цветочную клумбу.
  5. Основной корпус конструкции дополняют окнами, дверями, миниатюрным балконом.

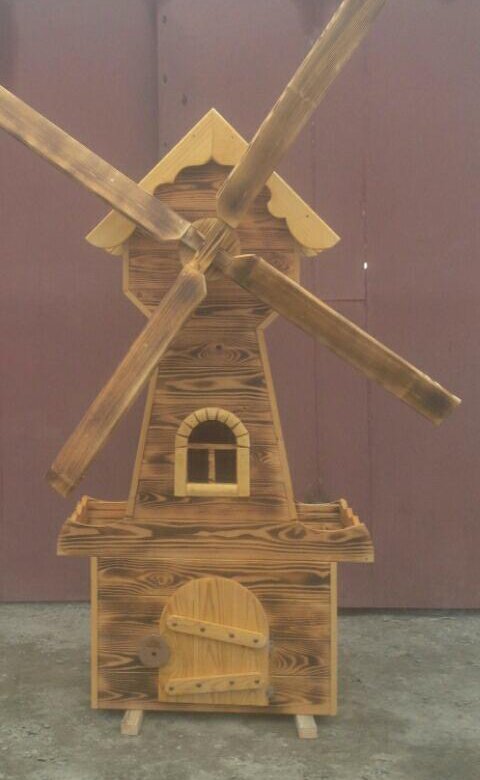

Мельница из дерева на фото:

Мельница из фанеры, вагонки

Фанера и вагонка – подходящие материалы для создания мельницы. Следует придерживаться простых рекомендаций в процессе конструирования:

  1. Перед работой подготавливают чертеж.
  2. Основные части конструкции изготавливают из толстой фанеры, вагонки.
  3. В первую очередь собирают каркас изделия. К нему крепятся остальные составляющие.
  4. Потребуются дополнительные материалы – скотч, клей, шлифовальная машина, наждачная бумага, шуруповерт, саморезы, пила.

Декоративная водяная мельницы своими руками

Участок с водоемом – отличный вариант для размещения декоративной водяной мельницы. Простая в создании и использовании конструкция приятно разнообразит ландшафт садовой территории.

Устройство, принцип работы

Вне зависимости от дизайна и размера водяная конструкция состоит из ряда основных элементов:

  1. Колесо с лопастями – перегоняет воду.
  2. Желоб для подачи воды.
  3. Шарниры с осью.
  4. Каркас.
  5. Основной корпус.

Принцип работы арт-объекта прост. Вода из водоема вращает колесо, вытекая с другой стороны. Заменить естественное поступление воды можно при помощи насоса.

Инструменты, материалы

Конструирование изделия начинается с подбора необходимых инструментов:

  1. Канцелярские принадлежности для чертежа, разметки деталей.
  2. Линейки.
  3. Машина для шлифовки, наждачная бумага.
  4. Пила.
  5. Саморезы, шурупы, болты, шайбы.
  6. Шуруповерт.
  7. Рулетка.

Дизайн и размеры определяют необходимые материалы:

  1. Фанера.
  2. Брусья.
  3. Деревянные реи.
  4. Стержень из металла с резьбой.
  5. Трубка, втулка.
  6. Материалы для декора.
  7. Шланг.
  8. Клей.
  9. Пропитки, лаки для работы по дереву.

Этапы создания

Как сделать декоративную водяную мельницу своими руками, пошаговая инструкция:

  1. Выбор, подготовка участка.
  2. Прорисовка чертежа.
  3. Изготовление колеса. Используют как готовую конструкцию в виде колес от велосипедов или автомобилей, так и самостоятельные заготовки из дерева. Два равных по диаметру диска скрепляют друг с другом одинаковыми лопастями. По центру располагают металлическую трубу для присоединения к корпусу.
  4. Корпус конструкции в виде небольшого дома изготавливают из дерева, обшивают вагонкой или фанерой. Крышу покрывают черепицей.
  5. Каждую часть конструкции покрывают специальной пропиткой. Она защитит дерево от чрезмерной влаги, разрушения паразитами.
  6. Колесо крепят к корпусу при помощи отверстия в стене, металлической трубки, гайки или шурупа.
  7. Необходимо предусмотреть место для отвода воды.

Стили для водяной мельницы

Стиль объекта зависит от общего дизайна садового участка, пожеланий владельца, масштаба финансовых затрат:

  1. Кантри мельница – деревенский стиль. Основной материал конструкции – дерево. Прилегающая территория облагораживается незатейливыми растениями – ромашки, подсолнухи.
  2. Фахверк предусматривает покрытие крыши корпуса металлочерепицей. Дом выкрашивают белым цветом. На стены крепят коричневые декоративные рейки. Они разбивают поверхность на квадраты, треугольники.
  3. Конструкция в японском стиле оформлена просто и сдержано. Основной корпус декорируют темными камнями. Колесо украшают песком, галькой, ракушкой. Возле конструкции высаживают сакуру, низкорослые деревья.

Мельница своими руками из камня

Мельница декоративная из камня обладает рядом преимуществ по сравнению с деревянным аналогом. Элемент садового дизайна обладает повышенной прочностью, устойчивостью перед осадками, чрезмерной влажностью, грызунами, паразитами.

Материалы для изготовления:

  1. Кирпич или шлакоблок для формирования основного корпуса.
  2. Раствор из песка и цемента.
  3. Облицовочный камень, плитка.
  4. Материал для лопастей (пластик, железо).

Необходимые инструменты:

  1. Шпатель.
  2. Аппарат для вымешивания песка и цемента.
  3. Болгарка.
  4. Уровни, рулетка.
  5. Ведро.

Конструирование каменной конструкции — нетрудоемкий процесс. Достаточно придерживаться простых рекомендаций:

  1. Для фундамента выкапывают яму, закладывают арматуру, заливают бетоном.
  2. Размер основного корпуса зависит от пожеланий и бюджета владельца. Он должен быть пропорционален к фундаменту.
  3. В верхнюю часть устанавливают лопасти. Их подготавливают заранее из листового железа или пластика.
  4. Конструкцию декорируют облицовочной плиткой, камнем. Для этого используют клей с морозостойким составом.

Декоративная мельница для сада – современный арт-объект в ландшафтном дизайне. Оригинальная конструкция из дерева или камня разнообразит любую территорию. Водяной вариант станет отличным дополнением к природному водоему. Благодаря простоте изготовления такие конструкции пользуются популярностью у многих садоводов, дачников.

Еще несколько полезных видео о том, как сделать декоративную мельницу своими руками для сада и дачи:

Сборка декоративной мельницы своими руками

Долгое время понятие «дачный участок» ассоциировалось в наших умах с ударным трудом на шести сотках. Сейчас представление о даче меняется. Это уже не летняя ссылка для школьников и не клок земли, на котором каждый квадратный сантиметр засажен луком, морковью или помидорами. Относительно с недавних пор дачный участок начали воспринимать как место, где можно отдохнуть телом и душой.  Соответственно и участок начал меняться. На нем начали появляться нефункциональные, но радующие глаз клумбы, мангал, баня, беседки, зародилось понятие ландшафтного дизайна. Поскольку владелец участка проводит на даче все лето, а если есть возможность, то и круглый год, участок хочется декорировать и сделать более уютным.

Декоративная ветряная мельница – прекрасный элемент ландшафтного дизайна. Она оживит пейзаж, добавит ему сказочности, станет визуальным центром участка.

Можно купить уже готовую деревянную мельницу, но намного интереснее сделать ее своими руками, тем более что на даче нет проблем с досками или вагонкой. Занимает весь процесс совсем немного времени, вы вполне уложитесь за день, при этом повысив уровень плотницкого мастерства.

Каркас для самодельной декоративной мельницы

Мельница имеет трапециевидную форму, поэтому основание каркаса будет иметь размеры 30х30 см, верх – 20х20 см. Наиболее оптимальная высота каркаса для небольшого дачного участка — 80 см.

Далее каркас обшивается деревом. Это могут быть планки, вагонка, тарная шинка от деревянных ящиков – в общем, все, что найдется. Чтобы конструкция смотрелась более аккуратной, необходимо подбирать равные по ширине планки. Нашить дерево можно встык или внахлест, на свой вкус, главное, чтобы планки нашивались параллельно основанию. Чтобы из-за дождей и снега на нашей самодельной мельнице не появились ржавые подтеки, лучше использовать саморезы или оцинкованные гвозди. Поскольку стенки имеют вид трапеции, длину планок необходимо регулировать непосредственно в процессе работы.

Чтобы избежать заноз, упростить дальнейшую работу и придать более эстетичный вид готовому изделию, стенки необходимо обработать вибрационной шлифовальной машинкой.

Крыша мельницы

На верхнюю часть нашей мельницы необходимо закрепить щит. Это будет основание крыши. Сама крыша двускатная, в форме равнобедренного треугольника. Скаты крыши скрепляются брусками и обшиваются планками. Для большей прочности конструкции планки лучше крепить горизонтально. В параллельных деталях фронтона необходимо просверлить отверстия под стержень для крепления лопастей.

Вертушка и лопасти

Для изготовления вертушки необходим металлический стержень длиной 20 — 25 см. Его можно извлечь из старой детской машинки (на него крепятся колеса). Также подойдет болт нужной длины. Чтобы закрепить стержень в отверстиях, понадобятся шайбы или подшипники. Под лопасти на выступающую часть стержня необходимо насадить крестовину.

Два брусочка длиной примерно по 80 см будут основанием под лопасти. Длина брусков в данном случае не принципиальна, можно смело руководствоваться своим вкусом. Чтобы лопасти мельницы крутились от ветра, они должны быть под углом к плоскости вращения. Для этого необходимо проточить бруски рубанком. Форма, размер и материал лопастей полностью зависят от фантазии мастера. Их можно сделать трапециевидными или прямоугольными, из планок или из переплетения реек, планки нашить внахлест, встык или с шагом в 1 см, параллельно брускам или перпендикулярно. На рисунке ниже лопасти сделаны из планок, имеют форму трапеций, нашиты перпендикулярно брускам.

После того, как лопасти готовы, в крестовине брусков необходимо просверлить отверстие под стержень и насадить лопасти. Конструкция должна быть зафиксирована с двух сторон на стержне двумя парами гаек.

Декорирование

Для того, чтобы изделие выглядело более аккуратно, желательно обшить все углы деревянным уголком. Чтобы мельница была более естественной, в ней можно сделать окошки и дверки. Их можно прорезать и навесить ставни и двери при помощи петель или сделать декоративные элементы при помощи накладок.

Дальнейшее декорирование мельницы зависит исключительно от вкусов ее создателя. Древесину можно искусственно состарить, а уголки и основание лопастей выкрасить в контрастный цвет.

Если окна мельницы прорезные, то в них можно вставить светодиодные фонари, да и всю конструкцию можно украсить лампами на солнечных батареях.

В процессе работы можно смело экспериментировать с высотой мельницы, длиной и шириной лопастей, количеством планок на них, главное, чтобы результат смотрелся гармонично.

Чтобы мельница дольше простояла, дерево необходимо обработать морилкой и покрыть лаком в несколько слоев. Вокруг нее хорошо будет смотреться заборчик или пышная садовая клумба. Вместе с беседкой, выполненной в такой же цветовой гамме, мельница создаст своеобразный архитектурный ансамбль.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Декоративная ветряная мельница своими руками из дерева для сада: фото

Успех самостоятельного строительства любой декоративной постройки, в том числе того, как сделать мельницу своими руками, зависит от навыков строителя, ландшафтного дизайна участка, изготовления чертежей и пошаговых инструкций. Помимо этого, для строительства конструкции необходимо определиться с инструментом и популярными материалами, особенностями создания каждого элемента и декоративной отделкой постройки краской или лаком.

Где разместить и с чем сочетать?

Чтобы декоративная мельница вписалась в ландшафтный дизайн участка, следует придерживаться нескольких основных правил:

  1. Высоту декоративной мини мельницы следует предусмотреть не более одного метра. В противном случае декоративная конструкция будет смотреться громоздкой;
  2. Лучшим местом для размещения небольшой мельницы будет открытый участок сада, уголок, где декоративная поделка будет хорошо смотреться;
  3. Мини мельницы будут хорошо смотреться в уголке сада между декоративных растений, на свободном месте, или между другими элементами зоны отдыха на даче, беседкой или колодцем;
  4. Материал для постройки садовой мельницы своими руками должен сочетаться со стилем оформления сада, краска и лак для дизайна должны смотреться на поделке органично.

Популярна стилизация под декоративную мельницу закрытых хозяйственных домиков или даже туалета на даче, которые портят дизайн сада. Высота туалета предусмотрена стандартная, а декоративные крылья мельницы для верха лучше изготовить более короткими.

Строительство своими руками

После определения места декоративной постройки и типа конструкции декоративной мельницы, необходимо создать чертеж, в котором предусмотреть размеры каркаса, а также разные способы крепления всех элементов конструкции поделки между собой.

Материалы и инструменты

Каждый предусмотренный элемент декоративной мельницы создается из подходящих по дизайну и прочности популярных и доступных материалов. Как сделать мельницу своими руками? Сначала нужно подобрать материалы:

  1. Кирпич, песок и цемент для изготовления платформы декоративной ветряной мельницы;
  2. Любой доступный облицовочный материал для поделки, в качестве которого выступает камень или плитка, краска для деревянных частей поделки;
  3. Деревянные рейки, из которых устроены лопасти декоративной конструкции;
  4. Разные крепежные элементы — саморезы и гвозди.

Список инструментов для возведения декоративной мельницы своими руками:

  1. Насадка для замешивания бетонного раствора;
  2. Рулетка и строительный уровень;
  3. Сверло для выполнения отверстия в рейках под лопасти и еще одно сверло для выполнения отверстий под саморезы в каркасе поделки;
  4. Ножовка и лобзик для дерева и краска для защиты поверхности поделки.

Фундамент и платформа

При строительстве мельницы, которая не будет перемещаться по территории сада, следует заложить фундамент для прочности декоративной конструкции.

Для этого в зависимости от дизайна и геометрической фигуры основания ветряной мельницы (круг, квадрат, прямоугольник) выкапывается яма подходящей формы и размера, глубиной около 35 см, армируется и заливается бетоном до одного уровня с землей без перепадов. Через несколько дней фундамент застынет, и можно будет продолжать работу по возведению конструкции декоративной мельницы.

Площадка для декоративной мельницы формируется при помощи кирпичной кладки. Необходимо соблюдать геометрию и дизайн поделки, уровнем сверять горизонтальность и вертикальность наружных поверхностей, чтобы не было перепадов. На этом этапе устанавливаются металлические опоры под будущий каркас и ветряк мельницы.

Корпус

Корпус мельницы для сада своими руками может быть выполнен натурального камня или дерева, которые будут хорошо смотреться на участке, или менее популярных материалов.

Камень необходимо выкладывать по форме основания до требуемой высоты, после чего соорудить крышу, популярны высокие круглые или двускатные. Деревянный корпус крепится к каркасу внутри мельницы, а детали соединяется между собой при помощи саморезов. Обязательно при изготовлении поделки обработайте ее защитными растворами от влаги и вредителей.

Крыша и лопасти

Крыша мельницы должна закрыть поделку от дождя. Поэтому рекомендуется использовать в качестве материала для кровли водоотталкивающую вагонку, которая крепится к каркасу поделки, собранному согласно стилю и дизайну самой мельницы. Самый распространенный вариант при постройке мельницы для сада своими руками — двускатная крыша на основании из двух треугольников, соединенных вверху продольными планками и саморезами. Не забудьте закрыть уголок верха крыши, конек.

Самые простые лопасти для верха мельницы своими руками изготавливаются в несколько этапов, пошагово:

  1. Две рейки одного размера соединяются между собой крест-накрест саморезами как основа для будущих лопастей;
  2. В центре креста сверлом делается отверстие для установки подшипника и шпильки;
  3. К свободным концам реек крепятся лопасти из листов фанеры, ширина которых увеличивается от центра к верху ветряка. Можно изготовить лопасти поделки под наклоном, большего размера, либо сделать этот элемент из других материалов.

Декор

Завершающим этапом создания мельницы является декорирование и украшение прилегающей территории в соответствии с идеей ландшафтного дизайна выбранного места на участке.

Деревянные элементы декоративной мельницы закрываются для защиты от влаги или покрываются лаком, а также морилкой для соответствия дизайну сада. Для декорирования небольшой мельницы в определенном стиле понадобится краска. Цвет краски будет зависеть от стиля декоративной постройки.

Вокруг декоративной поделки может быть устроена популярная сюжетная картина, подчеркивающая стиль и дизайн сада. Для этого можно положить рядом деревянные колеса, обустроить декоративный колодец или высадить растения. Рядом может быть устроена закрытая площадка, место для отдыха на участке, предусмотрен закрытый уголок, который будет выступать как беседка, или устроен закрытый фанерный домик небольшого размера как место игр детей.

Полное руководство по опиловке и заточке пил для пил

Очень важно, чтобы пилы пилы были острыми. В противном случае затупившееся лезвие не будет работать эффективно и замедлит производство. Когда производство замедляется, промышленные лесопилки теряют время и деньги. Лезвия должны легко прорезать материал.

Хотя иногда проблему можно решить с помощью заточки лезвия, в зависимости от его состояния может потребоваться замена лезвия. В этой главе мы покажем вам, когда пора менять лезвие, что влечет за собой заточка и опиливание, и к кому обратиться за помощью.

Когда заменять лезвие или когда точить

Естественно, вы хотите получить максимальную отдачу от своей пилорамы и по возможности избегать замены полотна. Вам может потребоваться заточить лезвие только в том случае, если вы заметите большее сопротивление при загрузке заготовок в фрезу или если лезвие чаще сжигает древесину. Лезвие может просто нуждаться в чистке, если вы обнаружите налет на сторонах кончиков зубов.

Как правило, промышленная фреза затачивает лезвие на несколько дюймов ниже ширины, прежде чем компания заменит его.Промышленные мельницы затачивают лезвия каждые несколько часов, чтобы обеспечить максимальную производительность резки.

У вас должна быть возможность два или три раза заточить лезвие перед заменой, но иногда случается поломка. Поломка лезвия может возникнуть в различных ситуациях. Общие причины поломки лезвия включают:

  • Тупые зубы
  • Зубы повреждены
  • Слишком быстрая подача древесины
  • Работа ленточной пилы, когда станок не используется
  • Использование неправильного шага зубьев
  • Неправильная регулировка или выравнивание лезвия

Такие факторы, как длительность использования пилы, как она используется и качество полотна, определяют, как долго она прослужит. Если есть заметные проблемы с безопасностью, трещина или изгиб лезвия, пора его заменить. Управление по охране труда (OSHA) рекомендует немедленно заменять лезвие, если оно треснувшее или неисправное. Другие признаки, которые могут потребоваться для замены лезвия, включают:

  • Лезвие требует больше усилий для резки
  • Лезвие горит о дерево
  • Трудно следить за линиями разреза
  • Пильный станок громче обычного
  • Вы заметили сколы, сломанные или отсутствующие зубы или явные признаки повреждения

Если вы не знаете, как определить состояние вашего лезвия, может помочь извлечь лезвие из машины и сравнить его с идентичным лезвием в отличном состоянии.

Заточка и заточка пильных полотен

Правильный уход и обработка лезвия продлевают срок его службы и улучшают его характеристики. Заточка - важный компонент обслуживания лезвия. Перед заточкой полотна ленточной пилы необходимо обжать.

Обжимка делает кончик зуба шире, чем толщина лезвия, и помогает предотвратить нагрев лезвия во время резки. Автоматическая обжимная и формовочная машина Iseli STA - это автоматический обжимной инструмент для ленточных пил.Согласно Государственному университету Оклахомы, практическое правило заключается в том, чтобы обжать лезвие в два раза толще листа и добавить один калибр при резке сырых или невысушенных пиломатериалов.

После обжатия полотна ленточных пил затачивают шлифованием, часто с помощью абразивного круга из оксида алюминия и заточного станка. Инструмент для заточки должен работать с правильной скоростью, чтобы предотвратить повреждение лезвия. Правильная толщина круга также обеспечивает адекватную заточку. Как правило, толщина заточного круга должна составлять примерно половину шага зуба.

Также можно заточить лезвие вручную, применив инструмент Dremel к наконечнику и впадине. Ручная заточка широкого полотна ленточной пилы может занять много времени и требует твердой руки. Промышленные лесопильные заводы, которым требуется регулярная заточка для повышения эффективности и сокращения времени простоя, значительно выигрывают от использования шлифовальных станков.

Шлифовальные станки специально разработаны для заточки промышленных ленточных пил и дисковых пил. Большинство промышленных предприятий владеют этим оборудованием.Некоторые люди, владеющие портативной пилорамой, также имеют это в своем магазине и помогают другим в обслуживании. Часто такое оборудование есть в пильных цехах.

Услуги по хранению пил для пил

Компания York Saw and Knife Co, Inc. готова помочь вам ускорить процесс заточки лезвия, чтобы вы могли поддерживать высокий уровень производства. Чтобы узнать больше о современных станках для опиливания и заточки лезвий, которые мы продаем, свяжитесь с нами сегодня.

Ручные ножи | Мельничные ножи

Hyde производит индивидуальные «инструменты торговли», которые профессионалы во многих областях используют для быстрой и точной работы.С 1875 года имя Hyde означает лучшие ручные ножи и лезвия для мельниц, которые можно купить за деньги. Фактически, каждый раз, когда американский рабочий берет в руки ручной нож, чтобы разрезать что угодно, можно не сомневаться, что нож был произведен прямо здесь, в Саутбридже, штат Массачусетс. Многие из оригинальных дизайнов Исаака Хайда до сих пор производятся и продаются без значительных изменений под брендом I. P. Hyde®. Тем не менее, с годами были созданы десятки новых конструкций для выполнения узкоспециализированных работ на заводах и на стройплощадках Америки.И даже когда конструкция не меняется, часто меняются материалы, как правило, для повышения долговечности и производительности. Одним из примеров такого рода обновления дизайна является введение эргономичных рукояток, которые взяли традиционный дизайн ручных ножей и снова сделали их удобными для пользователя. Некоторые из наиболее распространенных ножей и лезвий, которые мы производим, включают:

  • Длинный и короткий ножи
  • Ножи квадратные
  • Кровельные ножи
  • Ковровые ножи
  • Кабельные ножи
  • Ножи Skiver
  • Швейные ножи
  • Ножи крюковые
  • Ножи V-образные

Было бы невозможно перечислить все виды работ, которые выполняют ручные ножи и лезвия для мельниц Hyde. Если вы рубите, поддеваете, режете, режете, обрезаете, разрезаете или разрезаете практически любой материал, который только можно вообразить, тогда вам понадобится лезвие Hyde. Они работают над всем: от ковки лошадей до обрезки формованных деталей, от сбора бананов до изготовления оконных штор, от изготовления керамики до снятия лобовых стекол, от установки полов до резки трафаретов и изоляции. Список бесконечен и расширяется с каждым днем, поскольку Хайд создает новые ножи для новых приложений, которые вы разрабатываете. Профессионалы из многих отраслей используют ручные ножи и фрезы.Некоторые отрасли, в которых используются эти инструменты, включают:

  • Полы и ковровые покрытия
  • Гипсокартон
  • Кровля
  • Сельское хозяйство
  • Резьба по дереву
  • Керамика и керамика
  • Кабелеукладчики и линейщики
  • Трафареты
  • Изоляция
  • Кожа и обувь
  • Шины и резина
  • Обрабатывающие производства

Независимо от того, какое лезвие или нож вам может понадобиться, вы нашли правильный источник. Ручные ножи и лезвия для мельниц Hyde составляют самую полную линейку промышленных и безопасных ручных ножей в мире. Всякий раз, когда вы разрабатываете новое требование к ножу, обращайтесь к компании Hyde - либо мы уже сделали это, либо сделаем его прямо сейчас, в соответствии с вашими требованиями. Помните, когда у вас есть особая работа, требующая специального ручного ножа, Hyde предоставит вам преимущество!

Подробнее:

Заточка деревянных строгальных лезвий на фрезерном станке.

У меня есть винтажный строгальный станок Parks Wood, который я купил и отремонтировал в 1970 году.Я использовал его для строгания дерева для изготовления гитары примерно до 1977 года. Он отлично работал, и с тех пор он хранился в моем сарае.
Мой сын, который также играет на гитаре, недавно проявил интерес к созданию гитары со стальными струнами огромных размеров - подумайте о Gibson J-200. Я сказал, что буду рад ему помочь, что-то вроде проекта отца и сына.

При чистке машины я заметил, что лезвия нуждаются в некоторой помощи. они все еще были в приличной форме, за исключением того, что на одном из трех лезвий были зазубрины, вероятно, из какого-то металла, встроенного в кусок дерева для какого-то проекта когда-то в прошлом.Лезвия были новыми на момент приобретения станка и никогда не затачивались.

Просматривая желтые страницы и в Интернете, я обнаружил, что в моем районе нет компании, специализирующейся на заточке лезвий. Они продаются на eBay, Amazon и других сайтах, но получают около 50 долларов за набор из трех штук.

Я проверил на You Tube, и там показано множество методов, некоторые из которых мне понравились, другие не очень. Лучшие из них - шлифование на фрезерном станке.

Как любитель станков с большой фрезой Уэбба, я решил посмотреть, что я могу сделать, чтобы настроить себя, чтобы затачивать их самостоятельно, даже если бы мне пришлось купить некоторые инструменты для этого проекта.

Это привело к покупке небольшого наклонного стола китайского производства, который мог поворачиваться на 50 градусов, то есть на тот же угол, что и лезвия. Это было около 100 долларов. Я также купил несколько прекрасных 3-дюймовых точильных камней и оправку 3/8 дюйма для удержания камней.

Рисунки и примечания:

Я повернул несколько больших шайб, чтобы прикрепить лезвия к наклонному столу с помощью Т-образных гаек.Я использовал индикатор с круговой шкалой, чтобы протолкнуть наклонный стол к фрезерному столу, а затем лезвия к наклонному столу.

Шлифование производилось со шпинделем, установленным на 2000 об / мин. Мельница будет делать 4200 об / мин, но я хотел сохранить камень. Я охладил камень смесью растворимого масла в пульверизаторе и использовал последовательные проходы с моим сервоприводом X, продвигаясь на несколько тысячных на моем УЦИ для каждого прохода.

Лезвия выходят очень красиво и имеют ширину не более 0,001 на всех лезвиях.

Надеюсь, это побудит других заняться своими руками.

Что такого хорошего в Swing-blade? - Запатентованная конструкция

Ленточнопильный стан обладает удивительной способностью скрывать потерю пропила в вашей древесине. Во многих случаях это остается незамеченным, оставляя пилорама довольным собой, экономя, возможно, каждую доску для каждой связки досок, произведенных на круглом стане. На самом деле тонкое лезвие отклоняется, и чем шире вы идете, тем меньше поддержки лезвия вы получаете. Таким образом, любая экономия, которую вы можете получить, станет очевидной, когда вы будете готовы строгать доски в действительно работоспособный конечный продукт.Неоспоримым преимуществом круговой фрезы является то, что она надежно режет прямо даже при затуплении лезвия. Скорость подачи снижается, давая понять, что пора заточить лезвие. К тому времени, когда вы поймете, что ленточный стан затупился, вы начали замечать волны, которые могут повредить 2 ценные плиты.

Самое замечательное в поворотном лезвии - это стоимость обслуживания лезвия. Поворотное полотно - это чрезвычайно дешевый метод распиловки древесины. В качестве примера приведем краткое изложение ожидаемых затрат на лезвие;

От 4 до 8 зубов. Заточка занимает примерно 20-60 секунд. Требуется заточка каждые 2–4 куба (от 844 до 1688bf).

Вы получите около 10–20 заточек, прежде чем потребуется повторная накладка. Это потенциально 80 кубов (33 760 баррелей) пиломатериалов из одного набора зубьев.

Стоимость повторной насадки может составлять всего 6 долларов за зуб. Таким образом, замена лезвия с 4 зубьями обойдется вам в 24 доллара. Таким образом, это дает вам потенциальные эксплуатационные расходы в размере 30 центов за куб пиломатериалов (422bf).

Теперь сравните это со стоимостью диапазона. Лезвие с узкой лентой не должно работать более часа.Нам сообщили, что для обеспечения наилучшего качества древесины ленточная лента не должна работать более 40 минут. Ленточное лезвие позволит заточить от 4 до 9 штук перед отправкой в ​​мусорный бак.

Заточка требует хороших навыков и может занять от 3 до 10 минут в зависимости от зубов. Стоимость ремешка может составлять около 25-50 долларов в зависимости от производителя.

Мы ожидаем, что в течение примерно 40 минут вы надеетесь отрезать не менее 0,5 куба (211bf), прежде чем вам понадобится заточка (при условии, что у вас нет обрезного станка).

Итак, это дает вам потенциальные эквивалентные эксплуатационные расходы в размере 5,55–11,10 долларов США за куб (422bf).

Дискового полотна должно хватить на срок службы вашей пилы, если вы будете с ним осторожны. В стандартной комплектации вам предоставляются 2 лезвия и точилка.

Полдня работы позволит вам с комфортом освоить поворотный нож. Пиление настоящих и прямых пиломатериалов с нуля. Начните горизонтально, а закончите вертикально (или наоборот), чтобы получить сечение древесины под углом 90 градусов.Как только вы заметите сучки, движущиеся по бревну, у вас есть возможность распилить их.

Теперь сравните это с ленточной пилой:

Определите схему пропила. Проанализируйте бревно, а затем определите, сколько резов и в каком направлении, учитывая все повторные обработки и повторные распиловки, необходимые для получения вашего относительно простого списка резов.

Снимите верхнюю часть журнала. Поверните журнал. Снимите верхнюю сторону. Поверните на 90 град. Снова снимаем верх. Поверните на 90 град. Снимаем верх. Теперь это становится непростой задачей: вам нужно будет обрезать сучки, а затем учесть все повторные манипуляции и повторную распиловку, сводя к минимуму оставшиеся плиты.

Теперь вам нужно будет изучить все варианты лезвий, угол зубьев, набор, смазку, натяжение ленты ... прежде, чем вы сможете надежно распилить бревно на точную древесину.

Фрезерование гребного винта с ЧПУ только по 3 осям: 12 шагов (с изображениями)

Это система для изготовления гребных винтов, поэтому логично начать с конструкции винта, который я собираюсь сделать.

Используя SolidWorks CAD, я изготовил 5-лопастной пропеллер диаметром 8 дюймов и высотой вала 1.5 дюймов. Лопасти пропеллера были сделаны путем сначала создания эскиза двух наклонных прямоугольников на двух отдельных плоскостях, параллельных друг другу, а затем создания чердака между этими эскизами. Этот элемент был скруглен (с закругленными краями) для создания гладких углов, а затем клонирован по круговой схеме с равным интервалом вокруг центральной оси пропеллера. Ключевая особенность конструкции: у этого гребного винта нет подрезов! Вся геометрия с одной стороны может быть достигнута при прямом врезании оси Z станка.Другими словами, ни одна часть одной лопасти винта не находится над какой-либо частью другой лопасти, когда пропеллер виден сверху. Это ключ к созданию трехосного пропеллера. Таким способом можно разрезать любую опору без перекрывающихся лезвий.

Я не делал этот гребной винт хорошим винтом. Я не инженер-механик и не разбираюсь в гидродинамике потока, кавитации или сопротивлении потоку, необходимых для создания эффективного винта лодки. Этот гребной винт выполнен в виде гребного винта и доказывает мою концепцию обработки.Я выбрал 5 лезвий без особой на то причины.

Вот ссылка на основную информацию о том, как работают хорошие гребные винты: http://www. hhprop.com/how-boat-props-work.php

Этот гребной винт будет вырезан из 8 дюймов диаметром 6061- Т6 «авиационный» алюминий. Я выбрал этот материал, потому что он был бесплатным (спасибо Дэнни!) И обеспечивал хорошую механическую стойкость, стабильность размеров и был сопоставим с материалом, из которого сделаны некоторые пропеллеры для реальных применений.

Рисунок отверстий посередине был использован для простоты.Три отверстия обеспечивают хороший ровный зажим и предотвращают любое вращательное движение детали в приспособлении. Поскольку этот гребной винт был разработан как доказательство концепции для операции механической обработки, а не для использования на реальной лодке, я не стал использовать реальную систему крепления. Однако в этой системе можно использовать системы крепления для любого гребного винта, прикрепив точку крепления к середине крепежной пластины вместо схемы расположения отверстий.

Ленточные пилы для переносной пилорамы и пилорамы от Cooks Saw

"Super Sharp значительно сократил мои расходы на лезвие. Я перешел с 1500 долларов в месяц на полотна для ленточных пил до менее 600 долларов! Я экономлю более 900 долларов в месяц, вырезая один и тот же продукт. Я бы не стал руководить ничем другим ... "Тони ~ покупатель Super Sharp из Северной Алабамы

«Лезвие Magnum Super Sharp ™ кардинально изменило наше производство. Мы производим 1000 баррелей футов в час всего с двумя людьми. Без лезвия Mag я бы потерялся в лесу». Рубен Шварц - Харрисвилл, Пенсильвания,

"Что ж, у нас больше проблем с хранением достаточного количества журналов на складе, потому что наше производство выросло с тех пор, как мы используем эти лезвия.Так что продолжайте в том же духе, и я собираюсь производить больше опилок (и прибыли) ». Джейкоб Шрок - Лесопильный завод Timberview

"Требуются ленточные лезвия Super Sharp, другие лезвия не подходят!" Семейная лесопилка Буркхолдеров - Уилтон, Висконсин

«Я только что получил 10 ваших лезвий Super Sharp и имел возможность использовать их сегодня. Все, что я могу сказать, это лучшие лезвия, которые я когда-либо использовал, и они служат вечно. Продолжайте в том же духе». Дэн Уэбб - PA

«Я использовал 5 типов лезвий на своей мельнице. Попробовав ваши лезвия Super Sharp, я удвоил время работы.Приятно иметь дело с вашей компанией и офисным персоналом. "Dugan Lawn Service - Arrington, VA

«Я лучше буду пилить гикори с помощью Cook's Super Sharp, чем пилить белый дуб лезвием (другой марки)». J.D. Wood, Gold Hill Farms - VA

«Лезвия Super Sharp лучше, чем рекламируется. Мне нравится, как они режут, и я буду покупать больше». Джеймс Райли - Бриджтаун, Барбадос

"Я использовал одно из сверхострых лезвий, чтобы разрезать очень твердое мертвое дерево дикой вишни, и я разрезал самую прямую доску, которую я когда-либо вырезал.Еще мне нравится удаление опилок. "J.Webb - Porum, OK

«Я пробовал несколько разных типов лезвий, и Super Sharp - лучшее, что я когда-либо видел» Джефф Ферби - Плимот, Северная Каролина

«Просто хотел сообщить Тиму, что в этом месяце мы дважды побили наш рекорд по резке, используя лезвия Super Sharp». Пиломатериалы восхода солнца - Mio, MI

«Ничто не сравнится с лезвиями Super Sharp. Это все равно что добавить 5 л.с. к моей мельнице. Super Sharps почти удвоили мою скорость подачи». К. Ламберт - Дзольфо-Спрингс, Флорида

"Я использовал ваши сверхострые лезвия.Это лучшие лезвия, которые я когда-либо видел. Мы резали белую сосну, и суперострые ножи прорезали ее, как масло »Дэвид Уилсон - Миннеаполис, Миннесота

«Эти лезвия Super Sharp не знают, когда бросить курить, они снова сделали пиление забавным, спасибо за такой качественный продукт» Джо Борнтрагер - Шипшевана, IN

«Сверхострые лезвия режут, как ничто из того, что я когда-либо видел !! Это как помои, поедающие свинью - им просто нельзя дать достаточно!» Джо, Ида, машины и инструмент - Mt.Ида, AR

Программное обеспечение

Blade Expert Design | Дополнения для Mastercam

Создание траекторий для рабочих колес, вентиляторов и морских гребных винтов - сложная 5-осевая задача. Обработка этих многолезвийных форм обычно требует специального многоэтапного многоосевого программирования, но Mastercam Blade Expert предлагает комплексное решение для различных конфигураций ножей. Интерфейс соответствует стандарту Mastercam, используемому всеми траекториями Multiaxis, что обеспечивает короткую кривую обучения и успешное развертывание.Blade Expert превращает ваши задачи обработки с несколькими лезвиями в рутинные решения:

  • Удалите материал между лезвиями.
  • Обработка ножей / расколов.
  • Отделка пола.
  • Обработайте скругления.

Blade Expert без проблем работает с Mastercam ® Mill 3D, Mastercam для SOLIDWORKS ® Mill 3D и Mastercam Router 3D.

Приложения


Наиболее распространенное применение - обработка многолопастных вращающихся деталей оборудования для обработки воздуха или газа.Blade Expert точно и эффективно удаляет материал между лезвиями и обрабатывает поверхности без зазубрин. Он особенно полезен для изготовления крыльчаток компрессоров, рабочих колес, гребных винтов, лопаток турбин и моноблоков.

Аэрокосмические компании

Производители и поставщики автомобилей

Производители энергии и производства электроэнергии

Производители и поставщики общепромышленных товаров

Образовательные учреждения

Особенности и преимущества Mastercam Blade Expert



Эффективность

Оптимизируйте процесс создания траекторий для многолопастных деталей, включая вентиляторы, гребные винты, рабочие колеса, турбины и судовые винты.Просто определите секции лопасти и ступицы и позвольте Mastercam генерировать ваши траектории.
- это неограниченное количество лезвий, сплиттеров,
или суб-сплиттеров, которые можно запрограммировать.


Precision

Осведомленность о модели запаса исключает резку по воздуху, а управление осью инструмента и режущей кромкой обеспечивает отсутствие столкновений с траекториями инструмента.


Мощный CAM

Это программное обеспечение предоставляет полный набор стратегий резки и многое другое. Mastercam можно настроить в соответствии с потребностями вашего магазина сегодня и легко масштабировать в соответствии с вашими производственными потребностями в будущем.


Простота использования

Подготовьте любой файл многолезвийной детали для обработки с помощью знакомого интерфейса самого распространенного в мире программного обеспечения CAM.


Гибкость

Откройте любой файл САПР в Mastercam, чтобы получить доступ к инструментам моделирования и подготовки для быстрой установки и снятия деталей со станка. Нет необходимости воссоздавать детали с нуля - все это можно сделать в Mastercam.

Чтобы узнать, как Blade Expert может повысить вашу производительность, обратитесь к местному торговому представителю Mastercam для получения дополнительной информации.

.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
